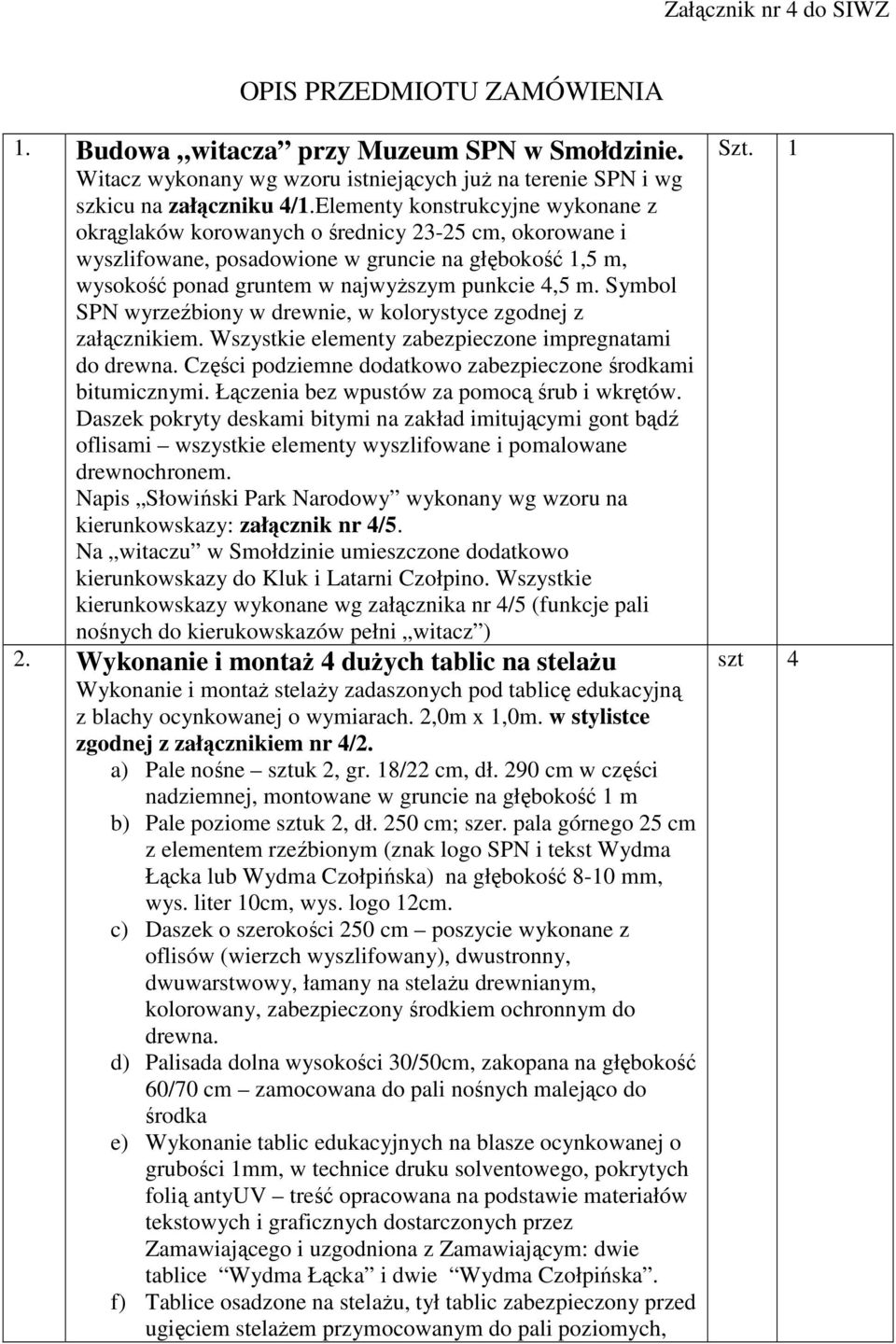

1 Załącznik nr 4 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA 1. Budowa witacza przy Muzeum SPN w Smołdzinie. Witacz wykonany wg wzoru istniejących juŝ na terenie SPN i wg szkicu na załączniku 4/1.Elementy konstrukcyjne wykonane z okrąglaków korowanych o średnicy cm, okorowane i wyszlifowane, posadowione w gruncie na głębokość 1,5 m, wysokość ponad gruntem w najwyŝszym punkcie 4,5 m. Symbol SPN wyrzeźbiony w drewnie, w kolorystyce zgodnej z załącznikiem. Wszystkie elementy zabezpieczone impregnatami do drewna. Części podziemne dodatkowo zabezpieczone środkami bitumicznymi. Łączenia bez wpustów za pomocą śrub i wkrętów. Daszek pokryty deskami bitymi na zakład imitującymi gont bądź oflisami wszystkie elementy wyszlifowane i pomalowane drewnochronem. Napis Słowiński Park Narodowy wykonany wg wzoru na kierunkowskazy: załącznik nr 4/5. Na witaczu w Smołdzinie umieszczone dodatkowo kierunkowskazy do Kluk i Latarni Czołpino. Wszystkie kierunkowskazy wykonane wg załącznika nr 4/5 (funkcje pali nośnych do kierukowskazów pełni witacz ) 2. Wykonanie i montaŝ 4 duŝych tablic na stelaŝu Wykonanie i montaŝ stelaŝy zadaszonych pod tablicę edukacyjną z blachy ocynkowanej o wymiarach. 2,0m x 1,0m. w stylistce zgodnej z załącznikiem nr 4/2. a) Pale nośne sztuk 2, gr. 18/22 cm, dł. 290 cm w części nadziemnej, montowane w gruncie na głębokość 1 m b) Pale poziome sztuk 2, dł. 250 cm; szer. pala górnego 25 cm z elementem rzeźbionym (znak logo SPN i tekst Wydma Łącka lub Wydma Czołpińska) na głębokość 8-10 mm, wys. liter 10cm, wys. logo 12cm. c) Daszek o szerokości 250 cm poszycie wykonane z oflisów (wierzch wyszlifowany), dwustronny, dwuwarstwowy, łamany na stelaŝu drewnianym, kolorowany, zabezpieczony środkiem ochronnym do drewna. d) Palisada dolna wysokości 30/50cm, zakopana na głębokość 60/70 cm zamocowana do pali nośnych malejąco do środka e) Wykonanie tablic edukacyjnych na blasze ocynkowanej o grubości 1mm, w technice druku solventowego, pokrytych folią antyuv treść opracowana na podstawie materiałów tekstowych i graficznych dostarczonych przez Zamawiającego i uzgodniona z Zamawiającym: dwie tablice Wydma Łącka i dwie Wydma Czołpińska. f) Tablice osadzone na stelaŝu, tył tablic zabezpieczony przed ugięciem stelaŝem przymocowanym do pali poziomych, Szt. 1 szt 4

Symbol SPN wyrzeźbiony w drewnie, w kolorystyce zgodnej z załącznikiem. Wszystkie elementy zabezpieczone impregnatami do drewna. Części podziemne dodatkowo zabezpieczone środkami bitumicznymi.

2 obramowane połówkami Ŝerdzi przetartych wzdłuŝ rdzenia o szerokości cm (okorowane, wyszlifowane, zabezpieczone środkiem do drewna kolor brązowy) Pale nośne i poziome naleŝy wykonać z surowca okrągłego, okorowanego z zachowaniem naturalnych kształtów drewna i wyszlifowanego. Całość zabezpieczona środkiem grzybo i owadobójczym, w kolorze brązowym. 3. Budowa 2 wiat drewnianych z ławkami Wykonanie wiat drewnianych ( grzybków ) w miejscach wskazanych przez Zleceniodawcę 2 sztuki na terenie O.O. Rąbka i 2 sztuki na terenie O.O.Rowy (szkic i wymiary w Załączniku nr 4/3). Pal nośny o grubości min. 20 cm; długość 4 m, wkopany na głębokość 1,5 m, w części podziemnej przymocowana poprzeczka stabilizująca Poszycie dachu wykonane z desek bitych na zakład 3 cm, konstrukcja dachu na kantówkach obrzynanych, długość połaci cm, kształt dachu w rzucie z góry okrągły bądź ośmiokątny; Blat stołu umocowany na wysokości 80 cm nad gruntem, wykonany z balika grubości 8 cm, wymiary stołu 100 x 100 cm Ławki wykonane wg wzoru na rys nr 2: Materiał podstawy drewno okrągłe o średnicy około 30 cm, długość ok. 40 cm.; część górna (siedzisko) drewno okrągłe przetarte wzdłuŝ rdzenia, grubość po przetarciu ok. 15 cm. NaleŜy tak dobierać materiał, aby wysokość siedziska nad poziomem gruntu wynosiła około 45 cm. Długość ławki około 1,5 mb. Wszystkie elementy muszą być wykonane z drewna impregnowanego okrągłego lub przetartego, oszlifowanego, korowanego, zabezpieczonego przed grzybami i owadami w części nadziemnej i podziemnej. MontaŜ na śruby, gwoździe, zaślepione kołkiem. W części podziemnej elementy wzmocnione elementami z drewna zabezpieczonymi środkami ochronnymi. Elementy drewniane muszą być wybarwione w uzgodnionych kolorach. Całość zostanie wykonana w stylistyce stosowanej dotychczas na trasach ścieŝek dydaktycznych SPN (załączniki graficzne). 4. Wykonanie i ustawienie w terenie 56 sztuk kierunkowskazów Kierunkowskazy do wykonania wg wzoru na Załączniku 4/4 Miejsca ustawienia wg załączonego wykazu zał. 4/4. Wysokość słupów nośnych od 2,2 do 3,0 m nad poziomem gruntu, grubość słupów cm, ścięte ukośnie na szczycie, posadowione w gruncie na głębokość 1 m. Ilość słupów nośnych min. 3 sztuki. Napisy wykonane na połowiznach wałków lub balikach (min.7cm szt 2 szt 56

Budowa 2 wiat drewnianych z ławkami Wykonanie wiat drewnianych ( grzybków ) w miejscach wskazanych przez Zleceniodawcę 2 sztuki na terenie O.O. Rąbka i 2 sztuki na terenie O.O.Rowy (szkic i wymiary w Załączniku nr 4/3).

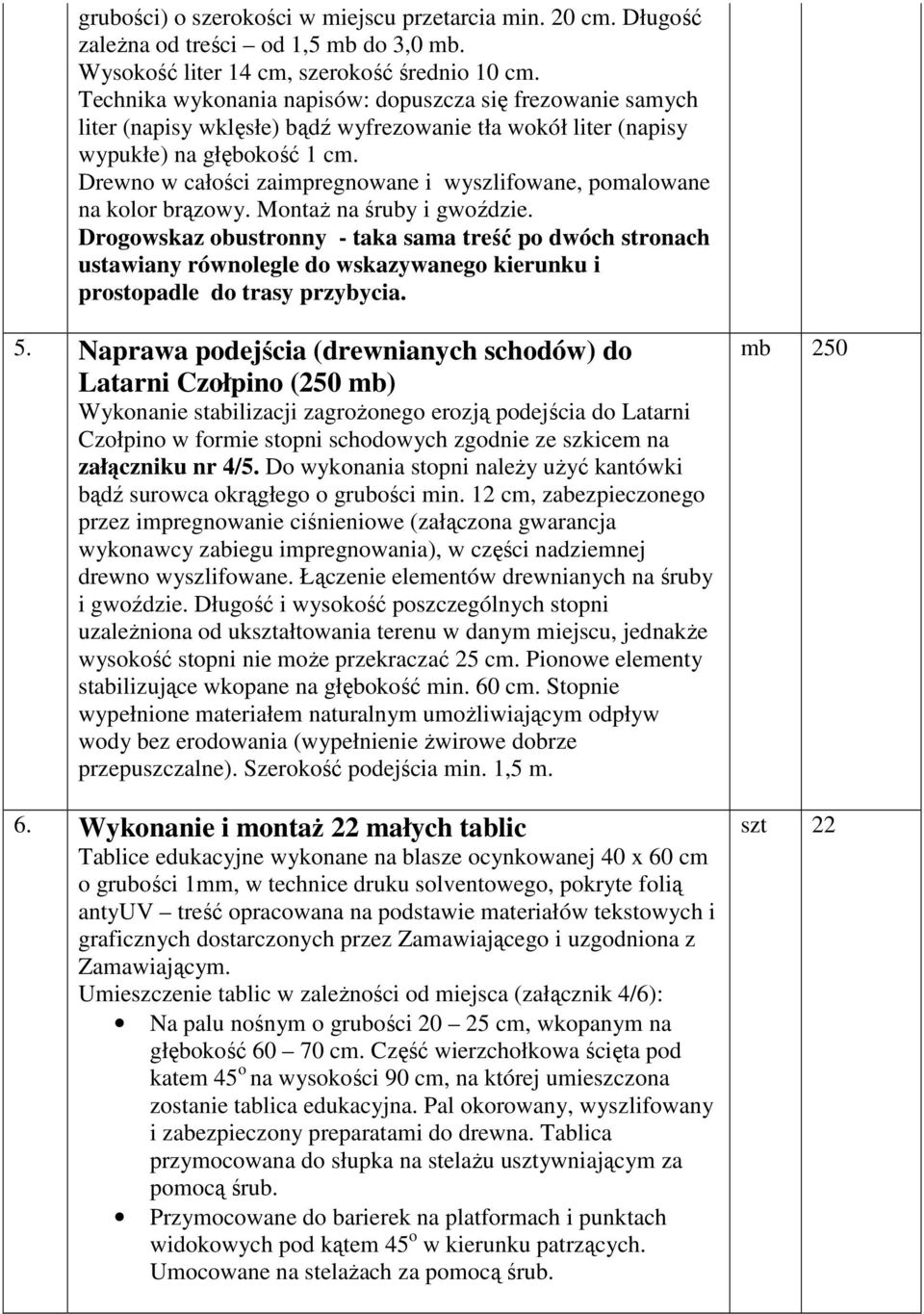

3 grubości) o szerokości w miejscu przetarcia min. 20 cm. Długość zaleŝna od treści od 1,5 mb do 3,0 mb. Wysokość liter 14 cm, szerokość średnio 10 cm. Technika wykonania napisów: dopuszcza się frezowanie samych liter (napisy wklęsłe) bądź wyfrezowanie tła wokół liter (napisy wypukłe) na głębokość 1 cm. Drewno w całości zaimpregnowane i wyszlifowane, pomalowane na kolor brązowy. MontaŜ na śruby i gwoździe. Drogowskaz obustronny - taka sama treść po dwóch stronach ustawiany równolegle do wskazywanego kierunku i prostopadle do trasy przybycia. 5. Naprawa podejścia (drewnianych schodów) do Latarni Czołpino (250 mb) Wykonanie stabilizacji zagroŝonego erozją podejścia do Latarni Czołpino w formie stopni schodowych zgodnie ze szkicem na załączniku nr 4/5. Do wykonania stopni naleŝy uŝyć kantówki bądź surowca okrągłego o grubości min. 12 cm, zabezpieczonego przez impregnowanie ciśnieniowe (załączona gwarancja wykonawcy zabiegu impregnowania), w części nadziemnej drewno wyszlifowane. Łączenie elementów drewnianych na śruby i gwoździe. Długość i wysokość poszczególnych stopni uzaleŝniona od ukształtowania terenu w danym miejscu, jednakŝe wysokość stopni nie moŝe przekraczać 25 cm. Pionowe elementy stabilizujące wkopane na głębokość min. 60 cm. Stopnie wypełnione materiałem naturalnym umoŝliwiającym odpływ wody bez erodowania (wypełnienie Ŝwirowe dobrze przepuszczalne). Szerokość podejścia min. 1,5 m. 6. Wykonanie i montaŝ 22 małych tablic Tablice edukacyjne wykonane na blasze ocynkowanej 40 x 60 cm o grubości 1mm, w technice druku solventowego, pokryte folią antyuv treść opracowana na podstawie materiałów tekstowych i graficznych dostarczonych przez Zamawiającego i uzgodniona z Zamawiającym. Umieszczenie tablic w zaleŝności od miejsca (załącznik 4/6): Na palu nośnym o grubości cm, wkopanym na głębokość cm. Część wierzchołkowa ścięta pod katem 45 o na wysokości 90 cm, na której umieszczona zostanie tablica edukacyjna. Pal okorowany, wyszlifowany i zabezpieczony preparatami do drewna. Tablica przymocowana do słupka na stelaŝu usztywniającym za pomocą śrub. Przymocowane do barierek na platformach i punktach widokowych pod kątem 45 o w kierunku patrzących. Umocowane na stelaŝach za pomocą śrub. mb 250 szt 22

Drewno w całości zaimpregnowane i wyszlifowane, pomalowane na kolor brązowy. MontaŜ na śruby i gwoździe.

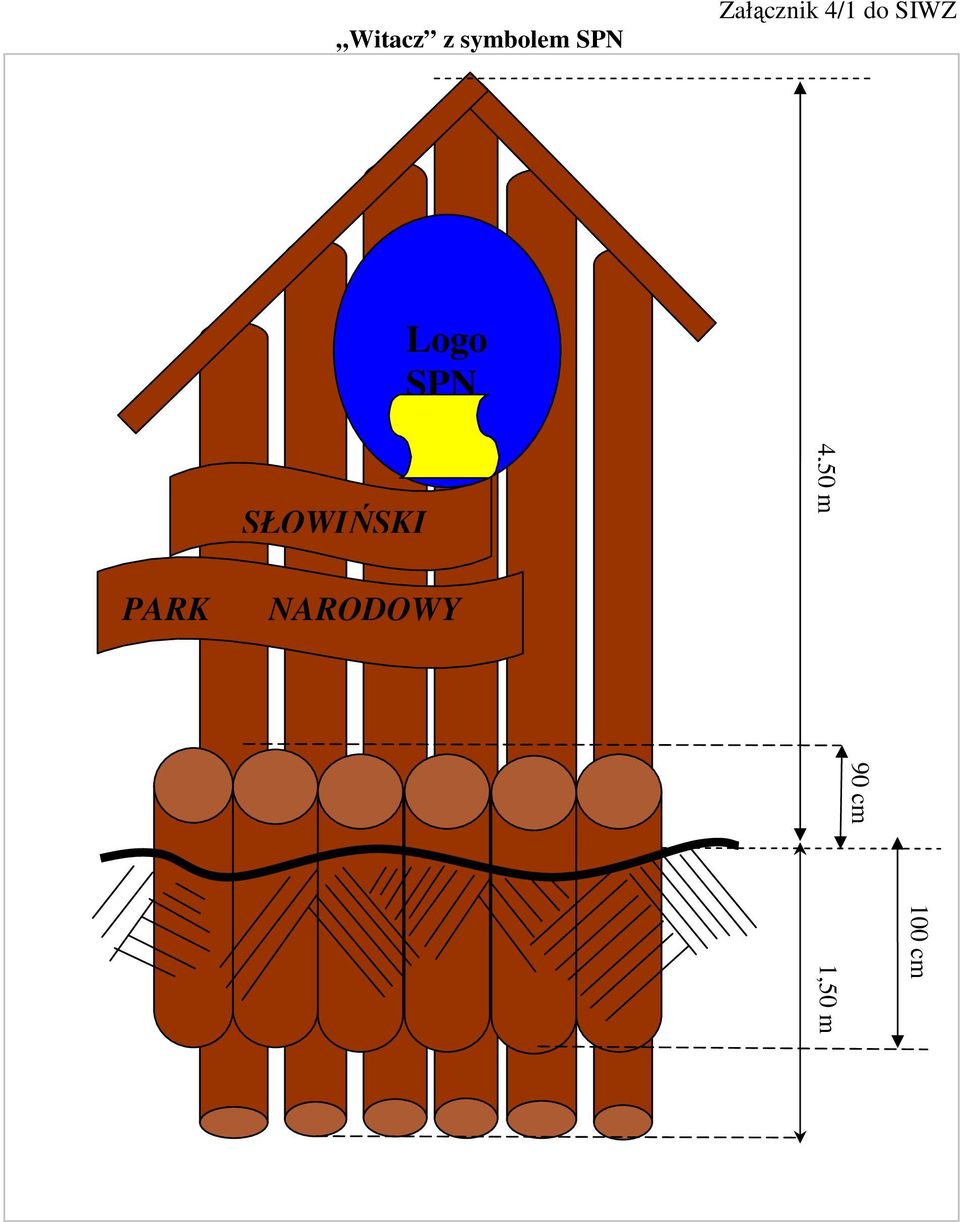

4 Witacz z symbolem SPN Załącznik 4/1 do SIWZ Logo SPN SŁOWIŃSKI 4,50 m PARK NARODOWY 90 cm 100 cm 1,50 m

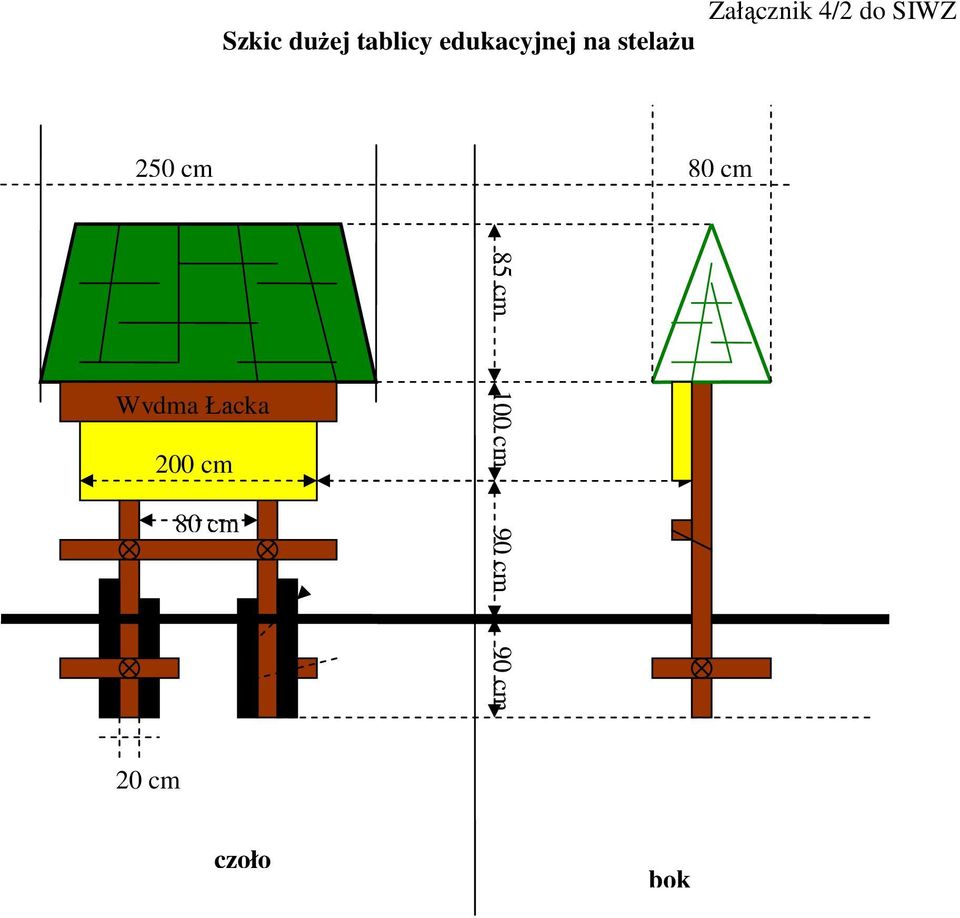

5 Szkic duŝej tablicy edukacyjnej na stelaŝu Załącznik 4/2 do SIWZ 250 cm 80 cm 85 cm Wydma Łącka 200 cm 80 cm 100 cm 90 cm 90 cm 20 cm czoło bok

6 Załącznik 4/3 do SIWZ Szkic wiaty drewnianej z ławkami 250 cm 250 cm 170 cm 100 cm 80 cm 190 cm 100 cm 8 cm cm Rzut boczny 30 cm 130 cm RYSUNEK NR 1 Rzuty z góry

100 cm 80 cm 190 cm 100 cm 8 cm 20 150 cm

7 Szkic kierunkowskazów Załącznik 4/4 do SIWZ cm WYDMY RUCHOME 5,5 km 1,5 do 3,0 mb.

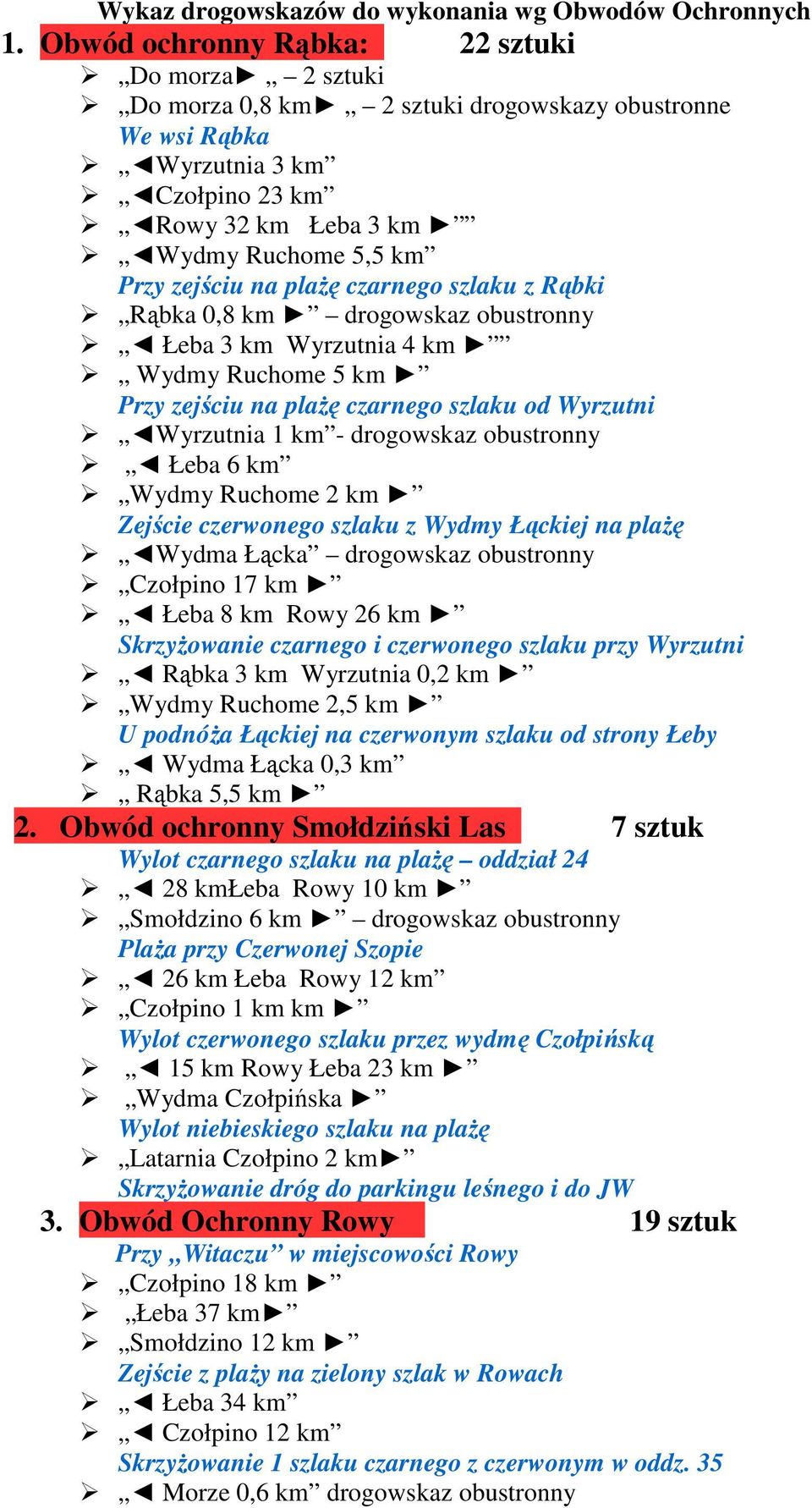

8 Wykaz drogowskazów do wykonania wg Obwodów Ochronnych 1. Obwód ochronny Rąbka: 22 sztuki Do morza 2 sztuki Do morza 0,8 km 2 sztuki drogowskazy obustronne We wsi Rąbka Wyrzutnia 3 km Czołpino 23 km Rowy 32 km Łeba 3 km Wydmy Ruchome 5,5 km Przy zejściu na plaŝę czarnego szlaku z Rąbki Rąbka 0,8 km drogowskaz obustronny Łeba 3 km Wyrzutnia 4 km Wydmy Ruchome 5 km Przy zejściu na plaŝę czarnego szlaku od Wyrzutni Wyrzutnia 1 km - drogowskaz obustronny Łeba 6 km Wydmy Ruchome 2 km Zejście czerwonego szlaku z Wydmy Łąckiej na plaŝę Wydma Łącka drogowskaz obustronny Czołpino 17 km Łeba 8 km Rowy 26 km SkrzyŜowanie czarnego i czerwonego szlaku przy Wyrzutni Rąbka 3 km Wyrzutnia 0,2 km Wydmy Ruchome 2,5 km U podnóŝa Łąckiej na czerwonym szlaku od strony Łeby Wydma Łącka 0,3 km Rąbka 5,5 km 2. Obwód ochronny Smołdziński Las 7 sztuk Wylot czarnego szlaku na plaŝę oddział kmłeba Rowy 10 km Smołdzino 6 km drogowskaz obustronny PlaŜa przy Czerwonej Szopie 26 km Łeba Rowy 12 km Czołpino 1 km km Wylot czerwonego szlaku przez wydmę Czołpińską 15 km Rowy Łeba 23 km Wydma Czołpińska Wylot niebieskiego szlaku na plaŝę Latarnia Czołpino 2 km SkrzyŜowanie dróg do parkingu leśnego i do JW 3. Obwód Ochronny Rowy 19 sztuk Przy Witaczu w miejscowości Rowy Czołpino 18 km Łeba 37 km Smołdzino 12 km Zejście z plaŝy na zielony szlak w Rowach Łeba 34 km Czołpino 12 km SkrzyŜowanie 1 szlaku czarnego z czerwonym w oddz. 35 Morze 0,6 km drogowskaz obustronny

plaŝę czarnego szlaku z Rąbki Rąbka 0,8 km drogowskaz obustronny Łeba 3 km Wyrzutnia 4 km Wydmy Ruchome 5 km Przy zejściu na plaŝę czarnego szlaku od Wyrzutni Wyrzutnia 1 km - drogowskaz obustronny

9 Rowy 0,4 km SkrzyŜowanie 2 szlaku czarnego z czerwonym w oddz. 33 Czołpino 15 km Rowy 3 km Morze 1,5 km drogowskaz obustronny Zejście z plaŝy na 2 szlak czarny (215 km brzegu morskiego) 2,7 km Rowy Czołpino 9,3 km SkrzyŜowanie szlaku czerwonego i czarnego (Pod Dębami) 4,7 km Smołdzino Rowy 7,8 km Gardna Wielka 5 km Czołpino 8,5 km Morze 3,4 km SkrzyŜowanie szlaku czerwonego i zielonego biegnącego w kierunku morza oddział 28/28A Morze 1,9 km - drogowskaz obustronny 9,3 km Czołpino Rowy 9,3 km Zejście z plaŝy na szlak zielony 211 km wybrzeŝa 8,8 km Czołpino Rowy 6,2 km Jezioro Dołgie DuŜe przy pomoście Czołpino 7,4 km Rowy 10,6 km 4. O.O. śarnowska 3 sztuki Oddział 38/39; 45/46 8,5 km Izbica Łeba 4,5 km Oddział 38/39 9 km Izbica Łeba 4 km Oddział 58/54 osada O.O. 10 km Łeba Kluki 11 km 5. O.O. Kluki 5 sztuk We wsi Kluki Jezioro Łebsko 1,5 km Łeba 22 km Czołpino 8 km SkrzyŜowanie za Pustynką Łeba 21 km 7 km Główczyce Kluki 1,5 km OGÓŁEM 56 SZTUK

Dębami) 4,7 km Smołdzino Rowy 7,8 km Gardna Wielka 5 km Czołpino 8,5 km Morze 3,4 km SkrzyŜowanie szlaku czerwonego i zielonego biegnącego w kierunku morza oddział 28/28A Morze 1,9 km - drogowskaz

10 Załącznik 4/5 do SIWZ Szkic podejścia (schodów) do Latarni Czołpino Max 25 cm min 60 cm Rzut boczny min 12 cm min 150 cm świr Widok z góry

11 Szkic małych tablic edukacyjnych Załącznik 4/6 do SIWZ Informacja przyrodnicz a Infor macja przyr odnic za 8 km 70 25
