1 Oprawy do aplikacji wnętrzowych Office Industry Healthcare Nowości 2011 Marcin Czarnacki Product Manager Mszczonów 2011

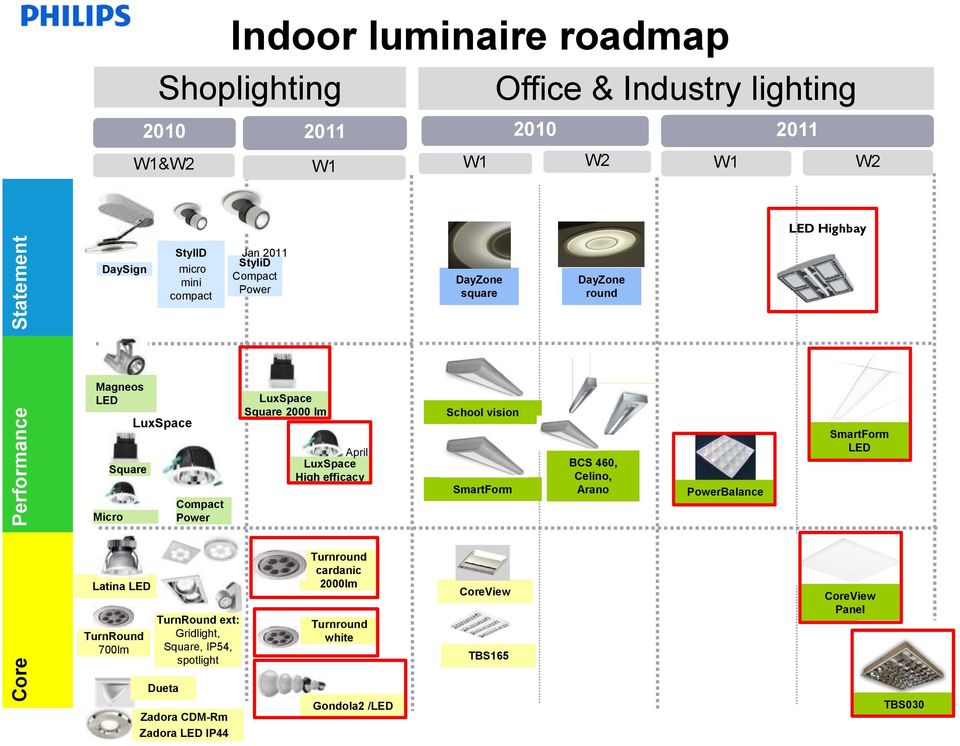

2 Indoor luminaire roadmap Shoplighting Functional Indoor W1&W2 W1 W1 Office & Industry lighting Functional Indoor 2010 W2 W W2 LED Highbay Statement DaySign StylID micro mini compact Jan 2011 StyliD Compact Power DayZone square DayZone round Performance Magneos LED Micro Square LuxSpace Compact Power LuxSpace Square 2000 lm April LuxSpace High efficacy School vision SmartForm BCS 460, Celino, Arano PowerBalance SmartForm LED Core Latina LED TurnRound 700lm TurnRound ext: Gridlight, Square, IP54, spotlight Dueta Zadora CDM-Rm Zadora LED IP44 Turnround cardanic 2000lm Turnround white Gondola2 /LED CoreView TBS165 CoreView Panel TBS030

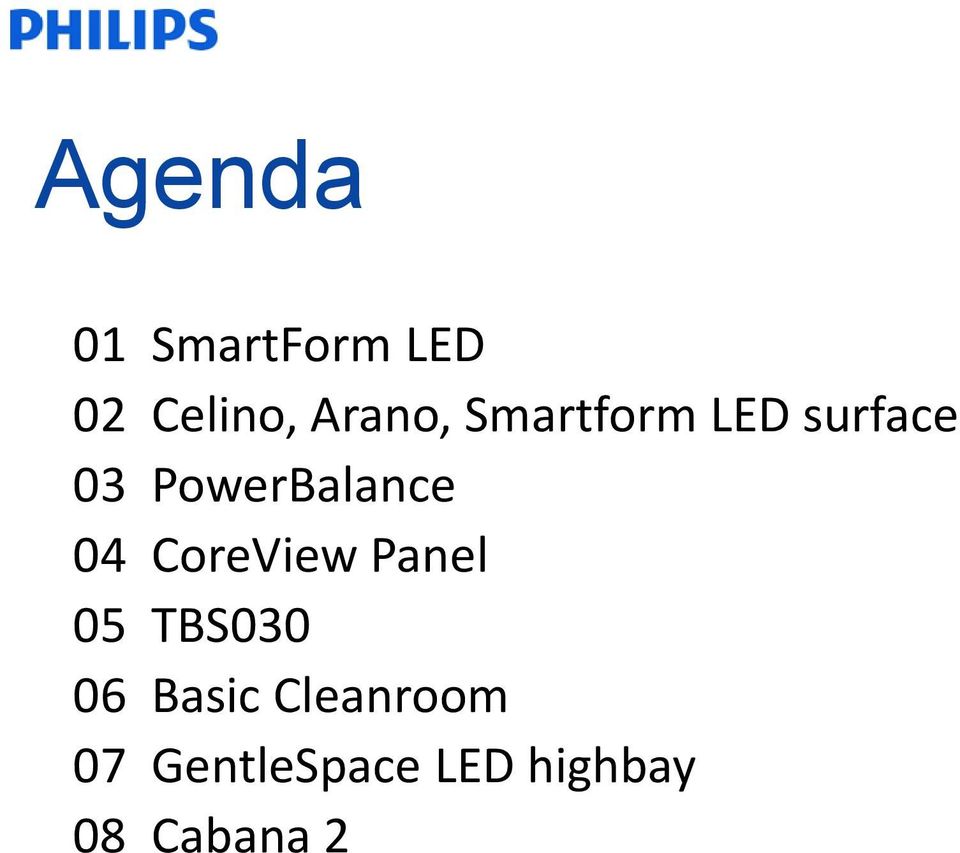

3 Agenda 01 SmartForm LED 02 Celino, Arano, Smartform LED surface 03 PowerBalance 04 CoreView Panel 05 TBS Basic Cleanroom 07 GentleSpace LED highbay 08 Cabana 2

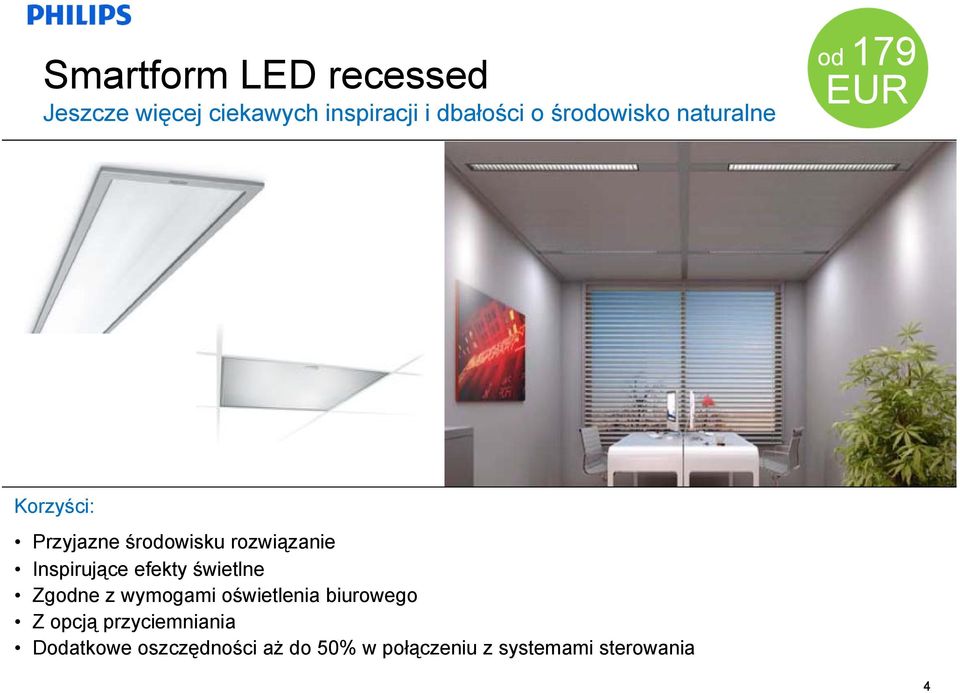

4 Smartform LED recessed Jeszcze więcej ciekawych inspiracji i dbałości o środowisko naturalne od 179 EUR Fluorescent Korzyści: Przyjazne środowisku rozwiązanie Inspirujące efekty świetlne Zgodne z wymogami oświetlenia biurowego Z opcją przyciemniania Dodatkowe oszczędności aż do 50% w połączeniu z systemami sterowania 4

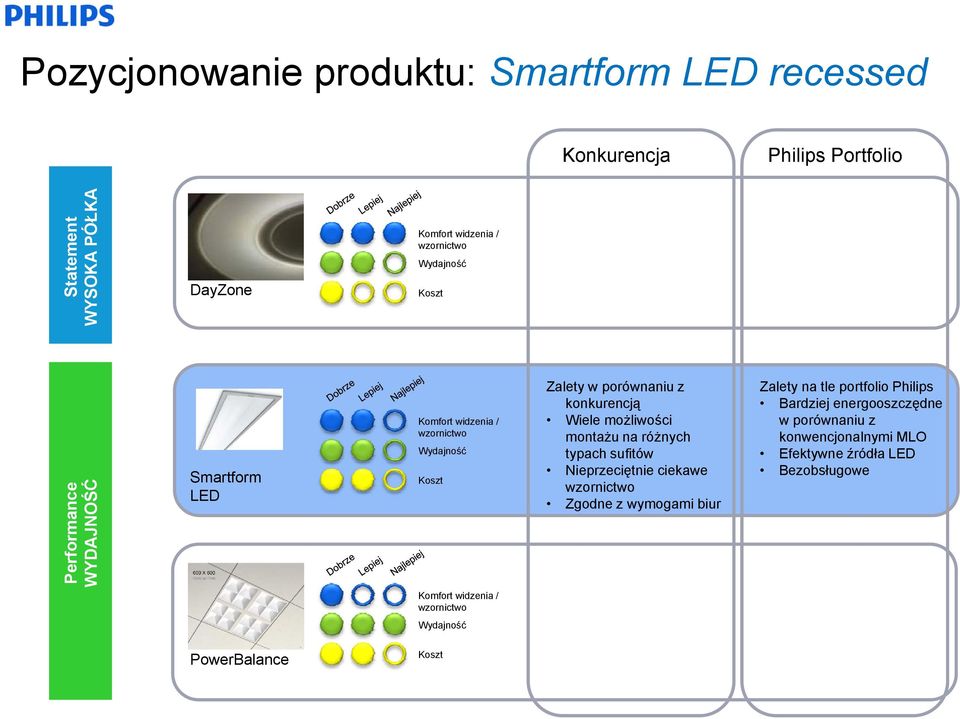

5 Pozycjonowanie produktu: Smartform LED recessed Konkurencja Philips Portfolio Statement WYSOKA PÓŁKA DayZone Komfort widzenia / wzornictwo Wydajność Koszt Performance WYDAJNOŚĆ Smartform LED Komfort widzenia / wzornictwo Wydajność Koszt Zalety w porównaniu z konkurencją Wiele możliwości montażu na różnych typach sufitów Nieprzeciętnie ciekawe wzornictwo Zgodne z wymogami biur Zalety na tle portfolio Philips Bardziej energooszczędne w porównaniu z konwencjonalnymi MLO Efektywne źródła LED Bezobsługowe Komfort widzenia / wzornictwo Wydajność PowerBalance Koszt

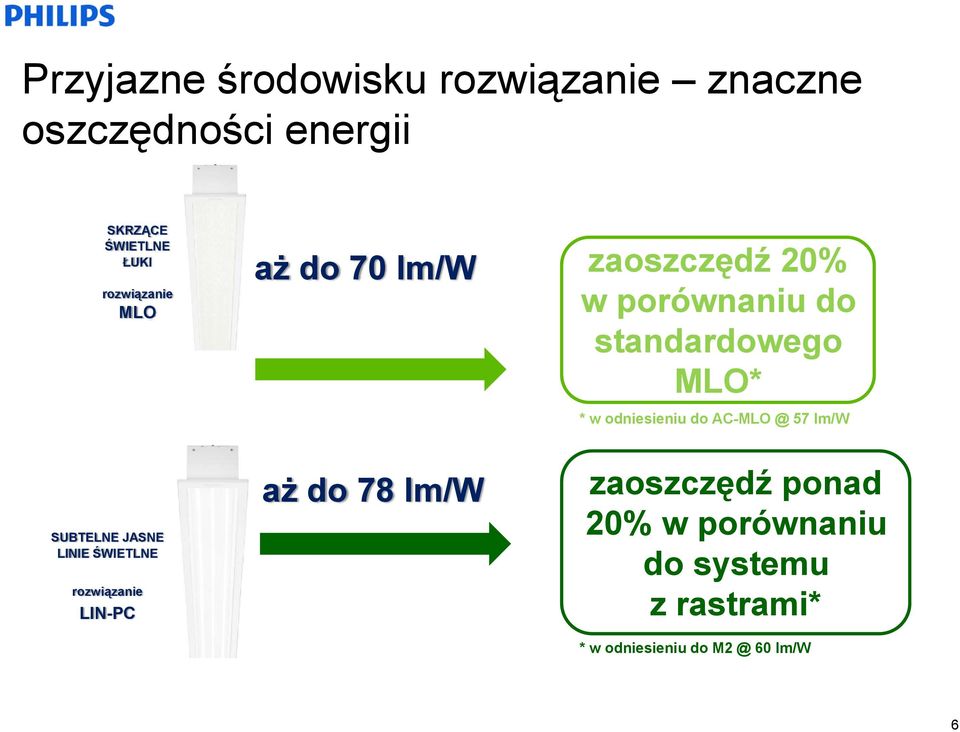

6 Przyjazne środowisku rozwiązanie znaczne oszczędności energii SKRZĄCE ŚWIETLNE ŁUKI rozwiązanie MLO aż do 70 lm/w zaoszczędź 20% w porównaniu do standardowego MLO* * w odniesieniu do 57 lm/w SUBTELNE JASNE LINIE ŚWIETLNE rozwiązanie LIN-PC aż do 78 lm/w zaoszczędź ponad 20% w porównaniu do systemu z rastrami* * w odniesieniu do 60 lm/w 6

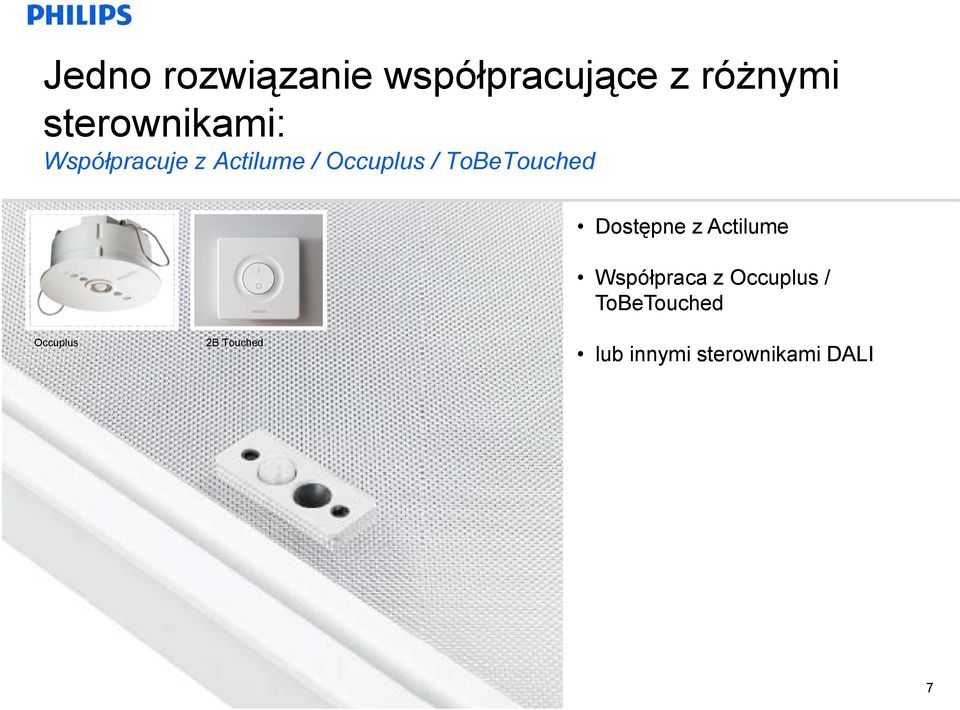

7 Jedno rozwiązanie współpracujące z różnymi sterownikami: Współpracuje z Actilume / Occuplus / ToBeTouched Dostępne z Actilume Współpraca z Occuplus / ToBeTouched Occuplus 2B Touched lub innymi sterownikami DALI 7

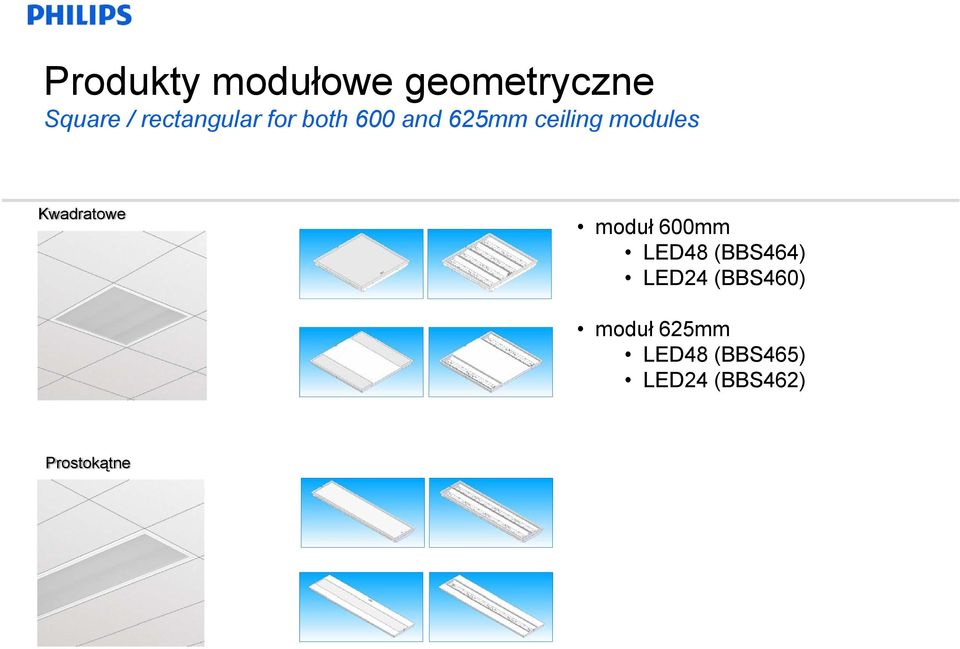

8 Produkty modułowe geometryczne Square / rectangular for both 600 and 625mm ceiling modules Kwadratowe moduł 600mm LED48 (BBS464) LED24 (BBS460) moduł 625mm LED48 (BBS465) LED24 (BBS462) Prostokątne 8

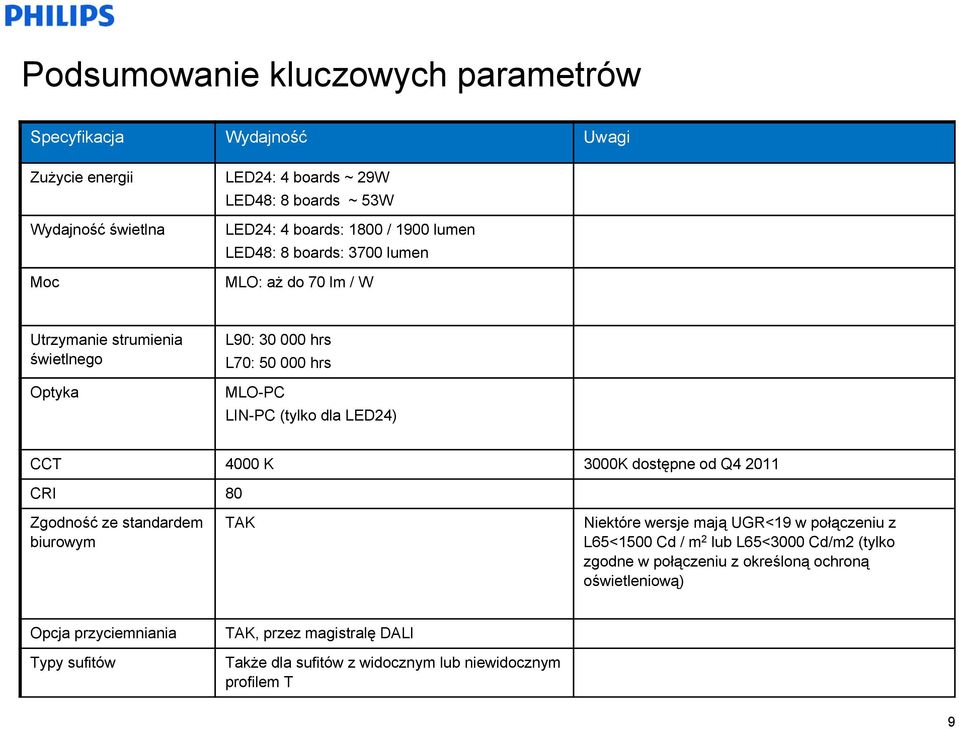

9 Podsumowanie kluczowych parametrów Specyfikacja Wydajność Uwagi Zużycie energii Wydajność świetlna Moc LED24: 4 boards ~ 29W LED48: 8 boards ~ 53W LED24: 4 boards: 1800 / 1900 lumen LED48: 8 boards: 3700 lumen MLO: aż do 70 lm / W Utrzymanie strumienia świetlnego Optyka L90: hrs L70: hrs MLO-PC LIN-PC (tylko dla LED24) CCT 4000 K 3000K dostępne od Q CRI 80 Zgodność ze standardem biurowym TAK Niektóre wersje mają UGR<19 w połączeniu z L65<1500 Cd / m 2 lub L65<3000 Cd/m2 (tylko zgodne w połączeniu z określoną ochroną oświetleniową) Opcja przyciemniania Typy sufitów TAK, przez magistralę DALI Także dla sufitów z widocznym lub niewidocznym profilem T 9

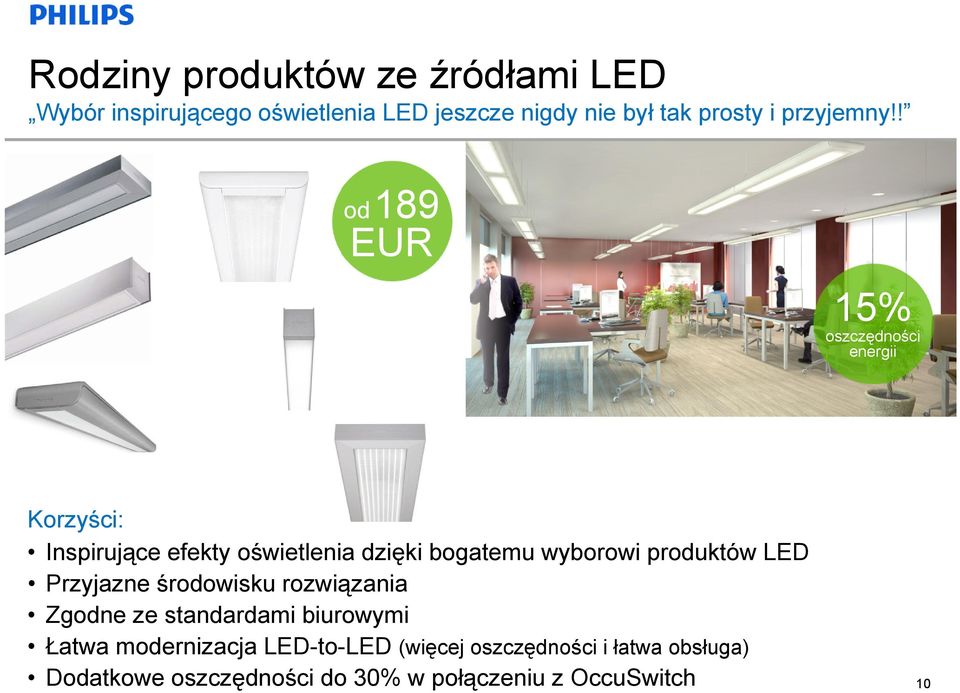

10 Rodziny produktów ze źródłami LED Wybór inspirującego oświetlenia LED jeszcze nigdy nie był tak prosty i przyjemny!! od189 EUR 15% oszczędności energii Fluorescent Korzyści: Inspirujące efekty oświetlenia dzięki bogatemu wyborowi produktów LED Przyjazne środowisku rozwiązania Zgodne ze standardami biurowymi Łatwa modernizacja LED-to-LED (więcej oszczędności i łatwa obsługa) Dodatkowe oszczędności do 30% w połączeniu z OccuSwitch 10

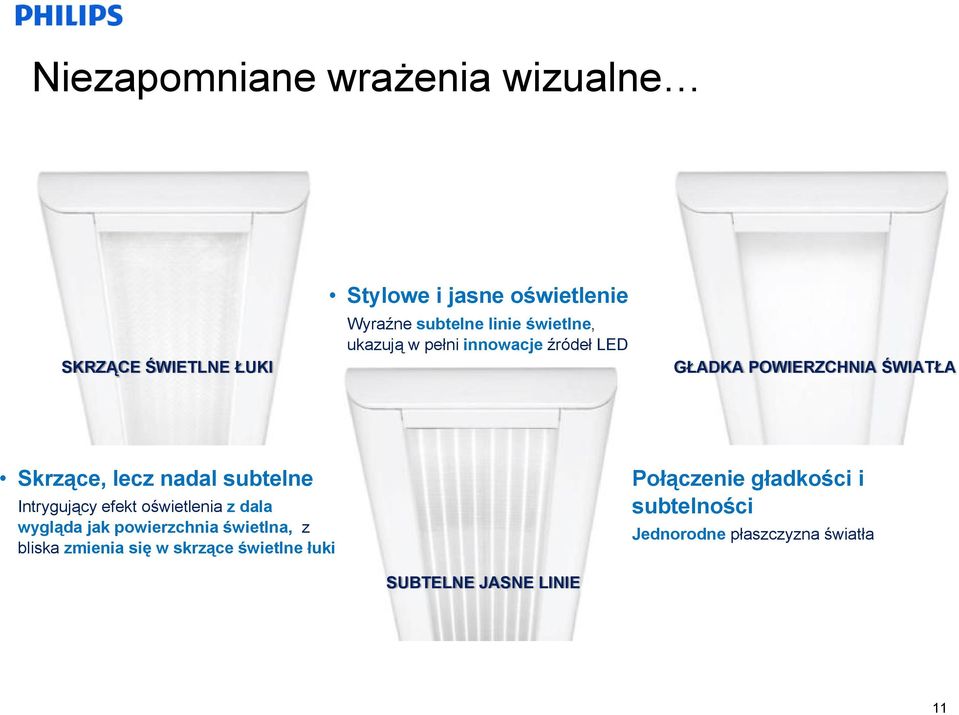

11 Niezapomniane wrażenia wizualne SKRZĄCE ŚWIETLNE ŁUKI Stylowe i jasne oświetlenie Wyraźne subtelne linie świetlne, ukazują w pełni innowacje źródeł LED GŁADKA POWIERZCHNIA ŚWIATŁA Skrzące, lecz nadal subtelne Intrygujący efekt oświetlenia z dala wygląda jak powierzchnia świetlna, z bliska zmienia się w skrzące świetlne łuki Połączenie gładkości i subtelności Jednorodne płaszczyzna światła SUBTELNE JASNE LINIE 11

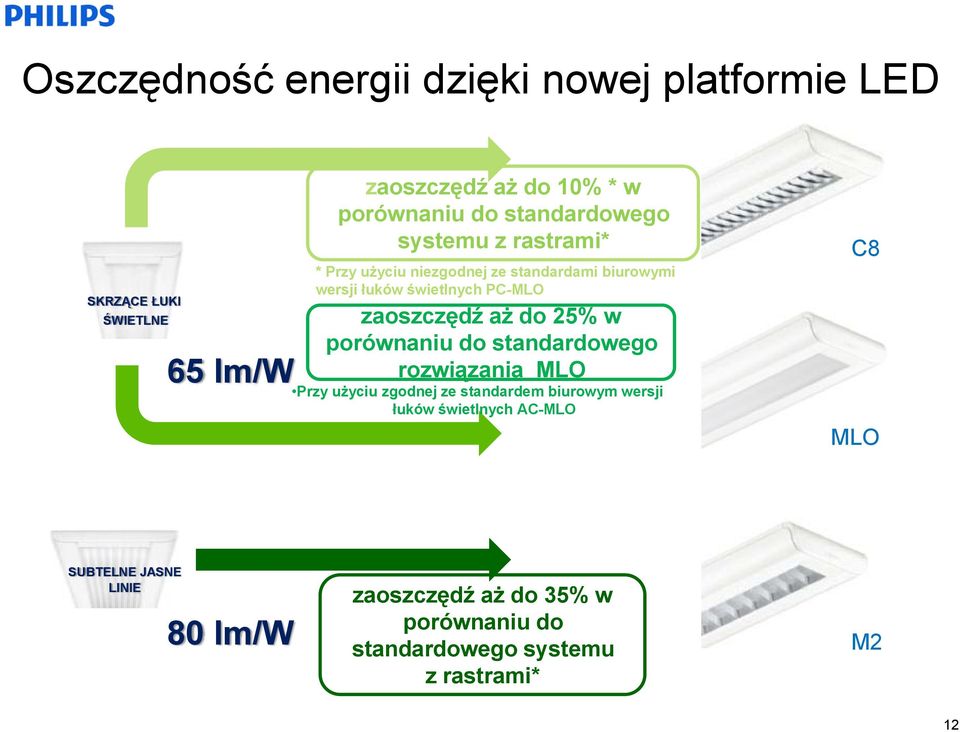

12 Oszczędność energii dzięki nowej platformie LED SKRZĄCE ŁUKI ŚWIETLNE 65 lm/w zaoszczędź aż do 10% * w porównaniu do standardowego systemu z rastrami* * Przy użyciu niezgodnej ze standardami biurowymi wersji łuków świetlnych PC-MLO zaoszczędź aż do 25% w porównaniu do standardowego rozwiązania MLO Przy użyciu zgodnej ze standardem biurowym wersji łuków świetlnych AC-MLO C8 MLO SUBTELNE JASNE LINIE 80 lm/w zaoszczędź aż do 35% w porównaniu do standardowego systemu z rastrami* M2 12

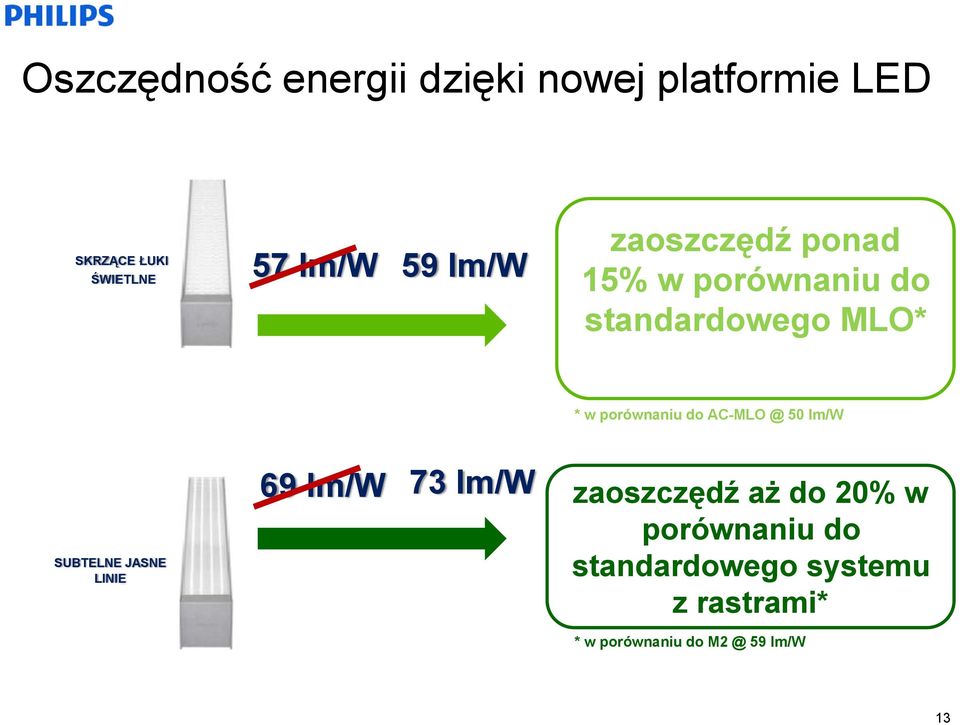

13 Oszczędność energii dzięki nowej platformie LED SKRZĄCE ŁUKI ŚWIETLNE 57 lm/w 59 lm/w zaoszczędź ponad 15% w porównaniu do standardowego MLO* * w porównaniu do 50 lm/w SUBTELNE JASNE LINIE 69 lm/w 73 lm/w zaoszczędź aż do 20% w porównaniu do standardowego systemu z rastrami* * w porównaniu do 59 lm/w 13

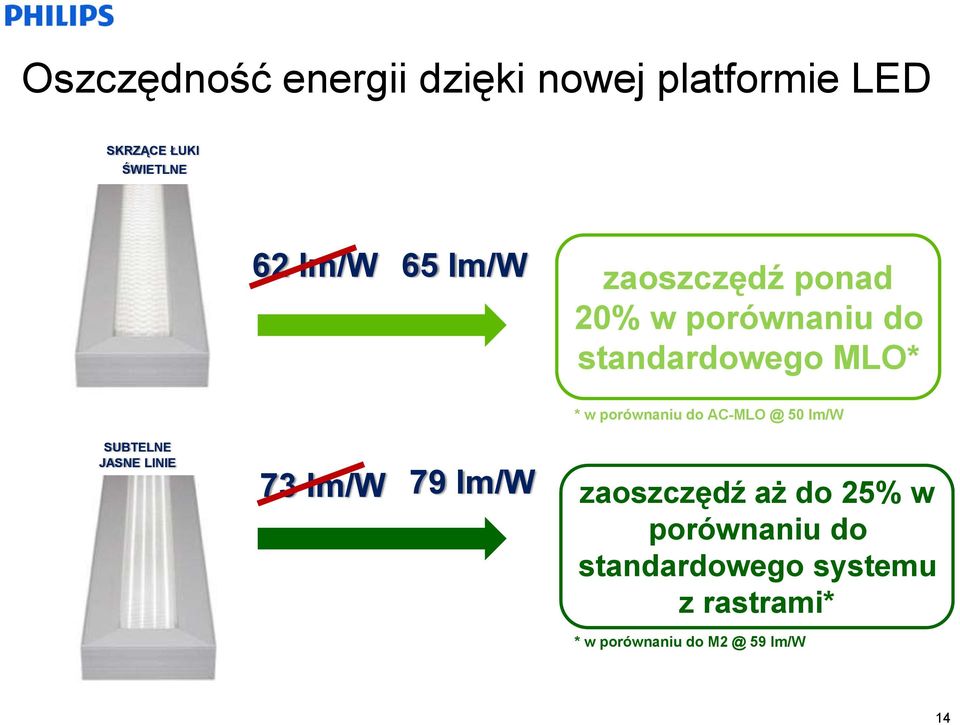

14 Oszczędność energii dzięki nowej platformie LED SKRZĄCE ŁUKI ŚWIETLNE 62 lm/w 65 lm/w zaoszczędź ponad 20% w porównaniu do standardowego MLO* * w porównaniu do 50 lm/w SUBTELNE JASNE LINIE 73 lm/w 79 lm/w zaoszczędź aż do 25% w porównaniu do standardowego systemu z rastrami* * w porównaniu do 59 lm/w 14

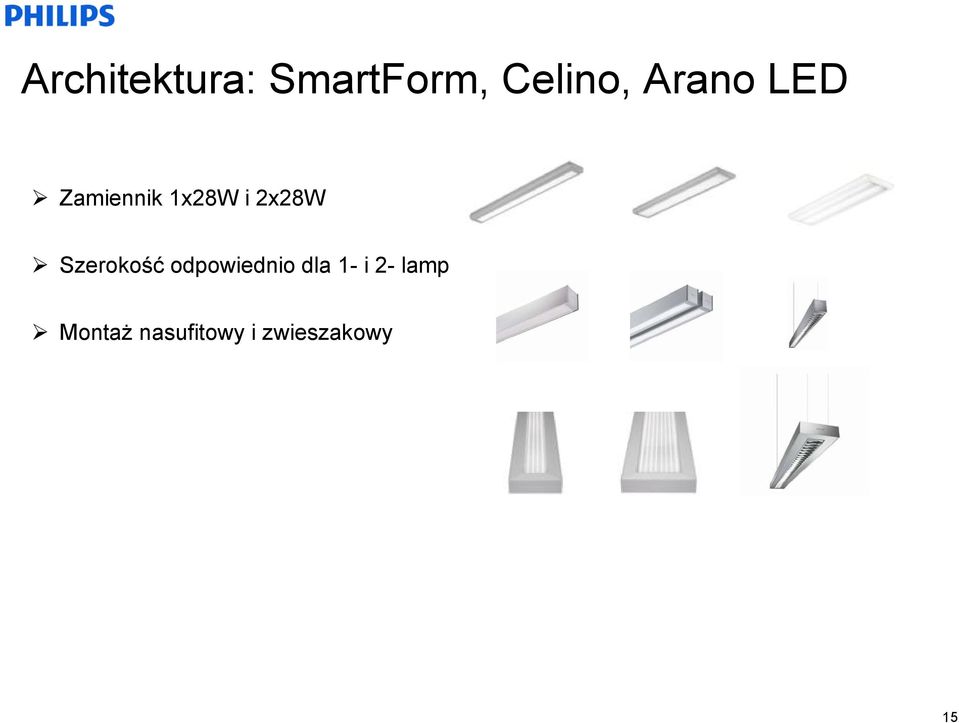

15 Architektura: SmartForm, Celino, Arano LED Zamiennik 1x28W i 2x28W Szerokość odpowiednio dla 1- i 2- lamp Montaż nasufitowy i zwieszakowy 15

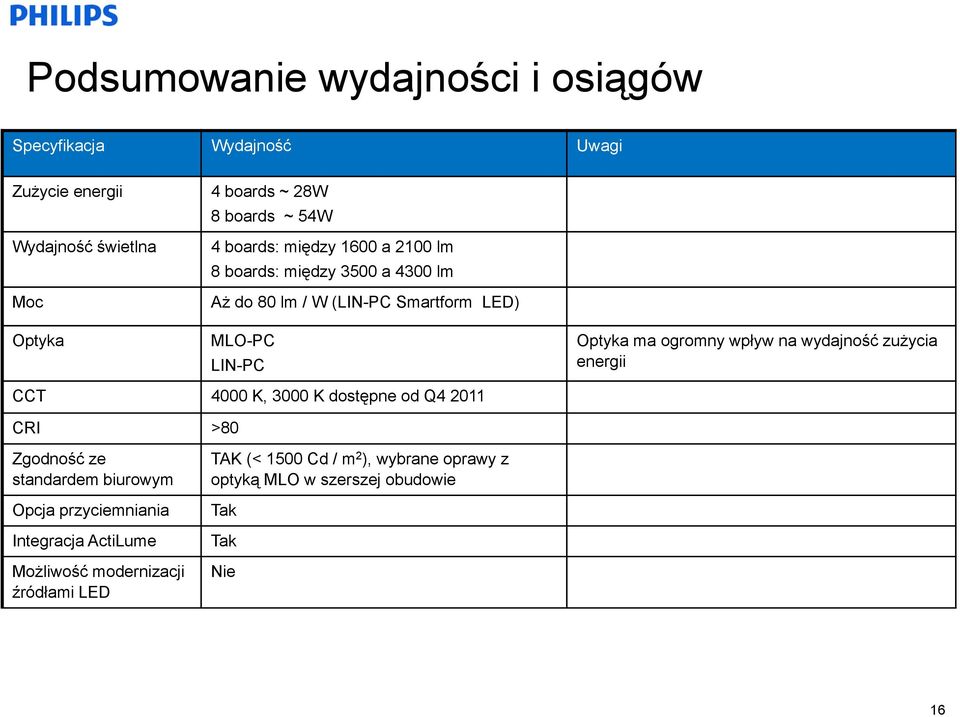

16 Podsumowanie wydajności i osiągów Specyfikacja Wydajność Uwagi Zużycie energii Wydajność świetlna Moc Optyka 4 boards ~ 28W 8 boards ~ 54W 4 boards: między 1600 a 2100 lm 8 boards: między 3500 a 4300 lm Aż do 80 lm / W (LIN-PC Smartform LED) MLO-PC LIN-PC Optyka ma ogromny wpływ na wydajność zużycia energii CCT 4000 K, 3000 K dostępne od Q CRI >80 Zgodność ze standardem biurowym Opcja przyciemniania Integracja ActiLume Możliwość modernizacji źródłami LED TAK (< 1500 Cd / m 2 ), wybrane oprawy z optyką MLO w szerszej obudowie Tak Tak Nie 16

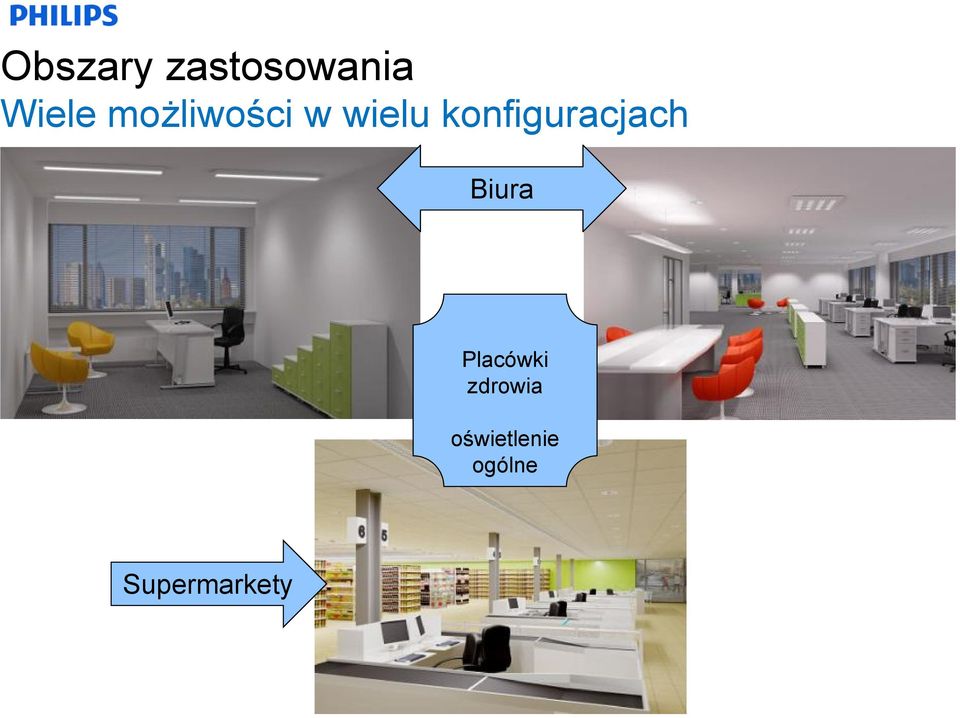

17 Obszary zastosowania Wiele możliwości w wielu konfiguracjach Biura Placówki zdrowia oświetlenie ogólne Supermarkety

18 PowerBalance Niezawodna i wydajna od165 EUR Visual comfort/ design Efficacy Cost 25% energy savings possible* Fluorescent * W porównaniu do SmartForm 4x14W 63W Główne korzyści: Znaczne oszczędności na kosztach eksploatacji Energooszczędność do 25% w porównaniu do 4x14W i 2x28W Zgodny z normą dla biur Dodatkowe oszczędności energii (do 50%) w połączeniu z systemami sterowania 18

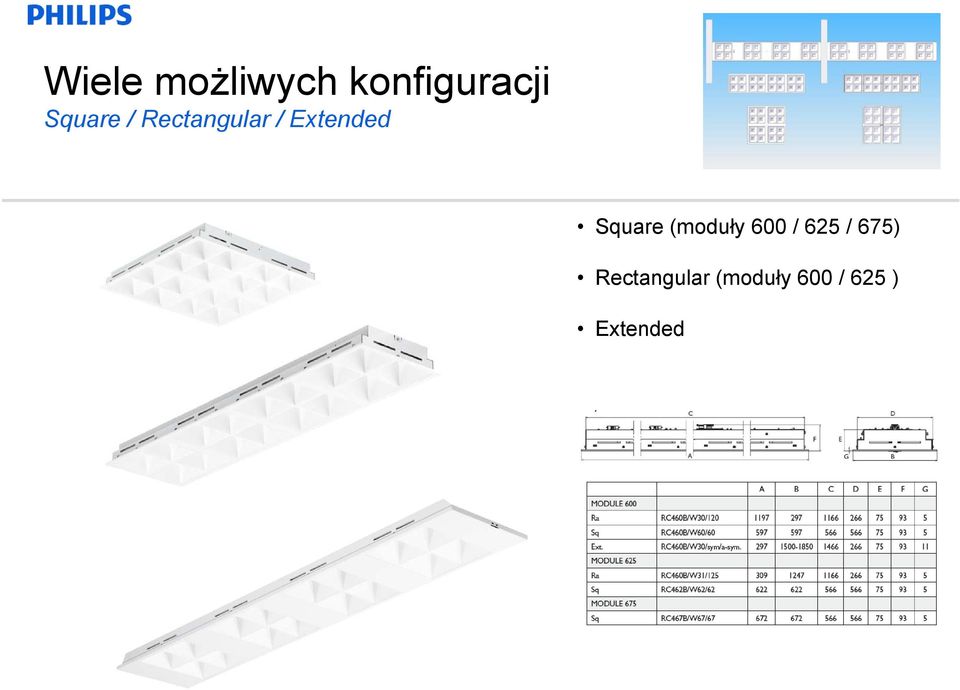

19 Wiele możliwych konfiguracji Square / Rectangular / Extended Square (moduły 600 / 625 / 675) Rectangular (moduły 600 / 625 ) Extended 19

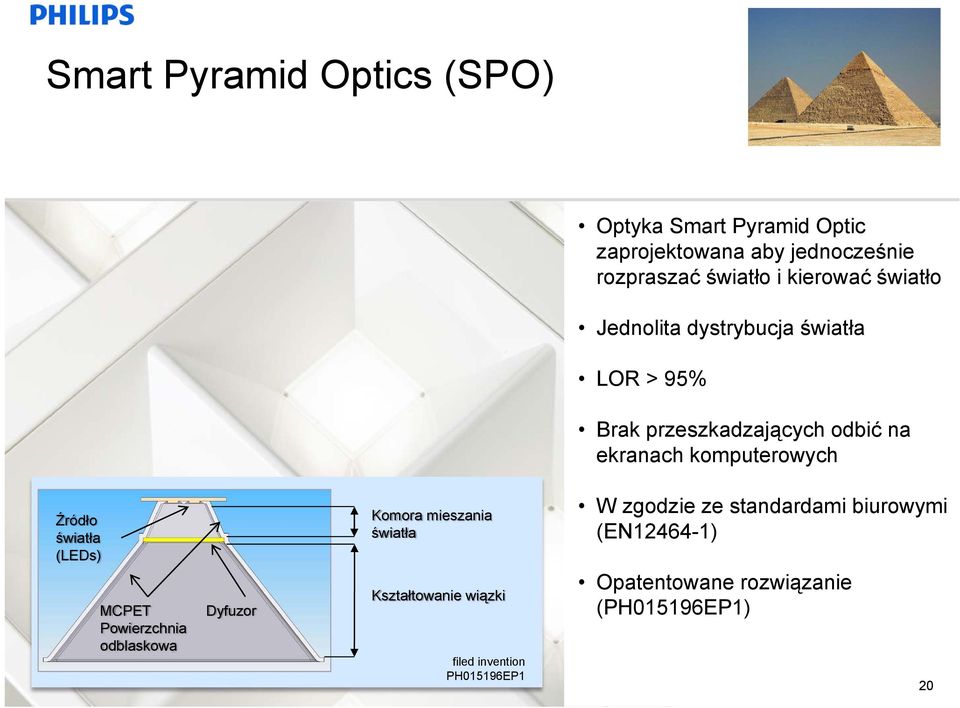

20 Smart Pyramid Optics (SPO) Optyka Smart Pyramid Optic zaprojektowana aby jednocześnie rozpraszać światło i kierować światło Jednolita dystrybucja światła LOR > 95% Brak przeszkadzających odbić na ekranach komputerowych Źródło światła (LEDs) MCPET Powierzchnia odblaskowa Dyfuzor Komora mieszania światła Kształtowanie wiązki filed invention PH015196EP1 W zgodzie ze standardami biurowymi (EN ) Opatentowane rozwiązanie (PH015196EP1) 20

21 Jedno rozwiązanie współpracujące z różnymi sterownikami: Współpraca z Actilume / Occuplus / ToBeTouched Dostępne z systemem Actilume Kompatybilne z Occuplus / ToBeTouched Lub innymi sterownikami DALI Actilume Occuplus ToBeTouched 21

22 Kluczowe parametry - PowerBalance Parametr Wartość Uwagi Strumień świetlny LED34S: 3400 lumen LED28S: 2800 lumen Zużycie energii LED34S: 45W (4000K) / 57W (3000K) LED28S: 35W (4000K) / 42W (3000K) 4000K: lm/w 3000K: lm/w Temperatura koloru 4000K / 3000K CRI 80 Sterowanie Możliwość ściemniania Air-handling hrs Actilume, Occuplus, ToBeTouched Tak (DALI) Tak (50m3/h) 22

23 CoreView panel Po prostu rozsądne rozwiązanie od 149 EUR Fluorescent Korzyści: Atrakcyjne cenowo rozwiązanie LED dostarczające dobry poziom oświetlenia Oszczędność energii (> 65 lm/w porównując do TBS160 4x18W LUB 2x36W HFP ~70W / 45lm/W = 30% oszczędności) O ładnym kształcie, dająca równomierne oświetlenie płaszczyzn Minimalne wymogi prac konserwatorskich Dodatkowe oszczędności 30% w połączeniu z OccuSwitch 23

24 Pozycjonowanie produktu: CoreView panel Konkurencja Philips Portfolio Komfort widzenia / wzornictwo Wydajność Performance WYDAJNOŚĆ SmartForm LED Koszt Komfort widzenia / wzornictwo Wydajność Power Balance Koszt Core PODSTAWA CoreView Panel Komfort widzenia / wzornictwo Wydajność Koszt Zalety w porównaniu z konkurencją Sygnowane marką Philips Niezawodna jakość Zalety na tle portfolio Philips Najbardziej opłacalna oferta LED Bez konieczności prac konserwacyjnych w porównaniu z oświetleniem konwencjonalnym

25 Rozsądne rozwiązanie znaczne oszczędności energii Square Aż do 65 lm/w zaoszczędź 30% w porównaniu do rozwiązania opalizowanego* * w porównaniu do opcji 45 lm/w Rectangular 25

26 Atrakcyjne kształty Super cienki profil; 14 mm grubości Zaokrąglone rogi Łatwa instalacja Zaokrąglone rogi 26

27 Łatwa instalacja Klasa II Uziemienie nie jest wymagane 27

28 Montaż zwieszakowy Elementy powinny być zamawiane osobno Łatwy w obsłudze system łączenia 28

29 Podsumowanie wydajności i osiągów Specyfikacja Wydajność Uwagi Zużycie energii 50-52W zależnie od opcji montażu Wydajność świetlna lumen (zależnie od opcji montażu) Moc Aż do 65 lm/w Utrzymanie strumienia świetlnego CCT L70: hrs 3000K 4000 K CRI 80 UGR < 22 L65 < 2000 cd/m2 Klasa IP 20 Z opcją sterowania Nie Typ montażu Do profilu (T-bar) / zwieszakowy System zwieszakowy powinien być zamówiony oddzielnie 29

30 TBS030 4x TL-D18W HF C5 Fluorescent Zastosowania: biura, korytarze, obszary administracyjne Obudowa: blacha malowana proszkowo Optyka: paraboliczna wykonana z blachy aluminiowej Zasilanie: statecznik elektroniczny Philips, 230V/50Hz Sprzedawana bez źródeł światła 30

31 Basic Cleanroom CR200B Oprawa do pomieszczeń sterylnych od109 EUR Fluorescent Korzyści: Najlepsza oprawa na rynku w stosunku jakości do ceny Łatwe czyszczenie płaska powierzchni bez śrub, co uniemożliwia gromadzenie się brudu Kompaktowy rozmiar grubość poniżej 10cm Bardzo łatwa wymiana lamp 31

32 CR200B Maxos 3K Maxos Double recessed BTX150 TTX260 Future Trunk DuraCare BHU Obszary zastosowań dla opraw do pomieszczeń sterylnych Pomieszczenia wymagające bardzo wysokiego poziomu higieny np.: Laboratoria Zakłady produkcji półprzewodników Sale operacyjne Zakłady produkcji leków Pomieszczenia, wymagające ochrony przed wodą, kurzem, owadami np.: Przetwarzanie żywności Kuchnie Gabinety zabiegowe 32

33 CR200B Maxos 3K Maxos Double recessed BTX150 TTX260 Future Trunk DuraCare BHU CR200B Basic Cleanroom - zdjęcia 12NC Designation CR200B 4xTL5-14W HF GTL IP CR200B 4xTL5-24W HF GTL IP65 12NC Designation CR200B 4xTL5-14W HF O IP CR200B 4xTL5-24W HF O IP65 12NC Designation CR200B 2xTL5-54W HF GTL IP65 12NC Designation CR200B 2xTL5-54W HF O IP65 33

34 GentleSpace LED Highbay Najbardziej wydajny highbay na rynku od550 EUR LED Fluorescent Główne korzyści: zamiennik 1 do 1 dla opraw highbay z lampami sodowymi o mocy 250W i 400W o 35% niższe zużycie energii niż dla opraw z lampami CDM Możliwość ściemniania (DALI) dla jeszcze większej oszczędności energii Natychmiastowy pełny strumień świetlny 34

35 Zastosowania Magazyny Centra dystrybucyjne Obszary produkcyjne Modernizacja istniejących instalacji z oprawami highbay z lampami HID 35

36 GentleSpace parametry techniczne Najbardziej wydajny highbay na rynku Features BY460P BY461P Konfiguracja 2-pod 4-pod Strumień świetlny/moc dla optyki NB/WB lm / 145W lm / 292 W LED Strumień świetlny/moc dla optyki HRO lm / 108W lm / 218W Temperatura pracy T a -30ºC do +45ºC Klasa/ Ochrona Klasa I, IP65, IK08 CCT (aiming 4000K) 4500K, CRI >70 Zywotność 75,000 36

37 GentleSpace instalacja Najbardziej wydajny highbay na rynku LED Optional PIR sensor 37

38 Korzyści z zastosowania GentleSpace 1. Oszczędność energii w porównaniu do rozwiązań HPI a) Moc zainstalowana o 35% mniejsza b) Natychmiastowe światło po włączeniu c) Ściemnialne za pomocą sterowników DALI 2. Nowy design a) Wygląda inaczej niż inne produkty na rynku 3. Doskonałe parametry świetlne a) Niski stopień olśnienia w porównaniu z HID b) Jednorodność temperatury barwowej 4. Elastyczność instalacji i konserwacji a) Idealny do nowych instalacji, ale także dla modernizacji b) Serwisowalne źródło światła (wymienne moduły LED) 38

39 Od Cabana do Cabana 2 od119 EUR Pierwsza premiera: grudzień, 2010 Skąd te zmiany: zużycie narzędzi produkcyjnych dla Cabana dostawca zdecydował się na rezygnację z powodów strategicznych Co się zmieni dla Cabana 2: mniejszy asortyment + w pełni aluminiowa obudowa (była plastikowa) + dodano wersje CDM-TMW 210W/315W Planowanie: Cabana 2 dostępna od: 15 sierpnia, 2011 (dostawca: IPSC Ketrzyn) Cabana 1 dostępna do wyczerpania zapasów wersja CDM Cabana 2: listopad, CDM SON/HPI 39

40 >1 zintegrowana opcja regulacji wiązki świetlnej >2 zewnętrzne wodoodporne przyłącze elektryczne 1 2 >3 proste bagnetowe mocowanie reflektora bez użycia śrub 3 >4 jeden reflektor dla wszystkich typów HPI-SON Innowacje: 4 >5 szkło ochronne mocowane na klamry 5
