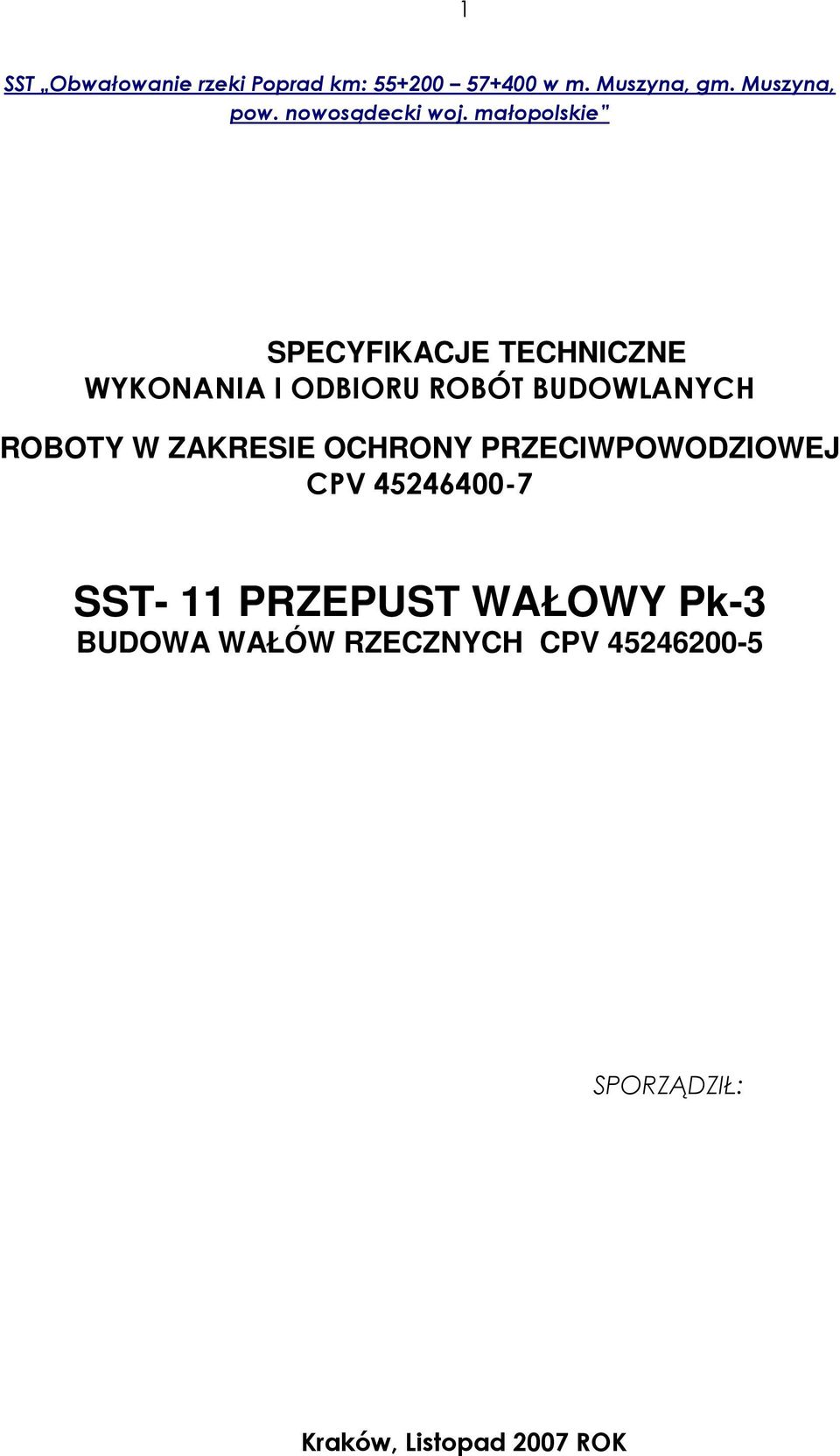

1 1 SST Obwałowanie rzeki Poprad km: w m. Muszyna, gm. Muszyna, pow. nowosądecki woj. małopolskie SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ROBOTY W ZAKRESIE OCHRONY PRZECIWPOWODZIOWEJ CPV SST- 11 PRZEPUST WAŁOWY Pk-3 BUDOWA WAŁÓW RZECZNYCH CPV SPORZĄDZIŁ: Kraków, Listopad 2007 ROK

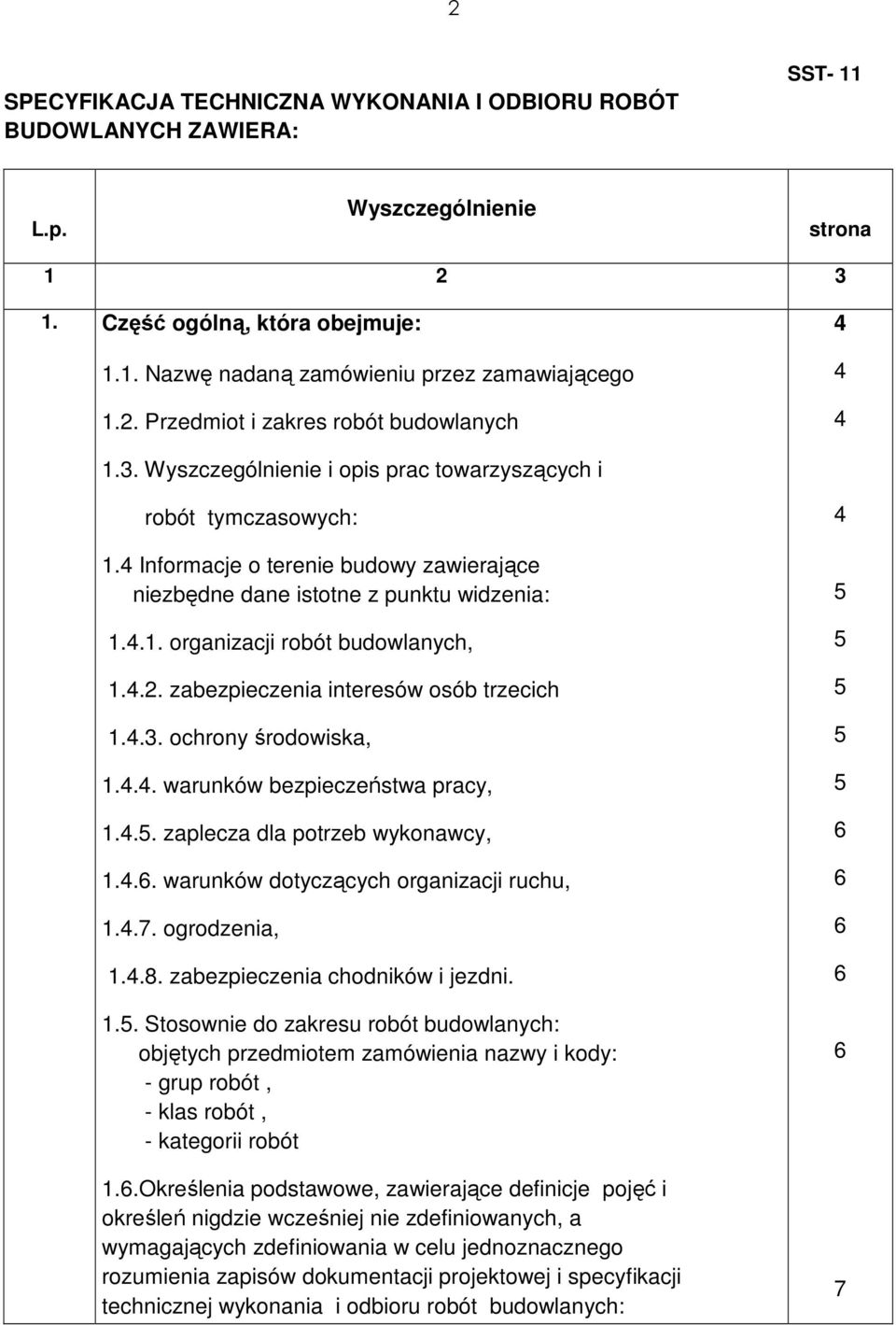

2 2 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ZAWIERA: SST- 11 L.p. Wyszczególnienie strona Część ogólną, która obejmuje: 1.1. Nazwę nadaną zamówieniu przez zamawiającego 1.2. Przedmiot i zakres robót budowlanych Wyszczególnienie i opis prac towarzyszących i robót tymczasowych: 1.4 Informacje o terenie budowy zawierające niezbędne dane istotne z punktu widzenia: organizacji robót budowlanych, zabezpieczenia interesów osób trzecich ochrony środowiska, warunków bezpieczeństwa pracy, zaplecza dla potrzeb wykonawcy, warunków dotyczących organizacji ruchu, ogrodzenia, zabezpieczenia chodników i jezdni Stosownie do zakresu robót budowlanych: objętych przedmiotem zamówienia nazwy i kody: - grup robót, - klas robót, - kategorii robót 1.6.Określenia podstawowe, zawierające definicje pojęć i określeń nigdzie wcześniej nie zdefiniowanych, a wymagających zdefiniowania w celu jednoznacznego rozumienia zapisów dokumentacji projektowej i specyfikacji technicznej wykonania i odbioru robót budowlanych:

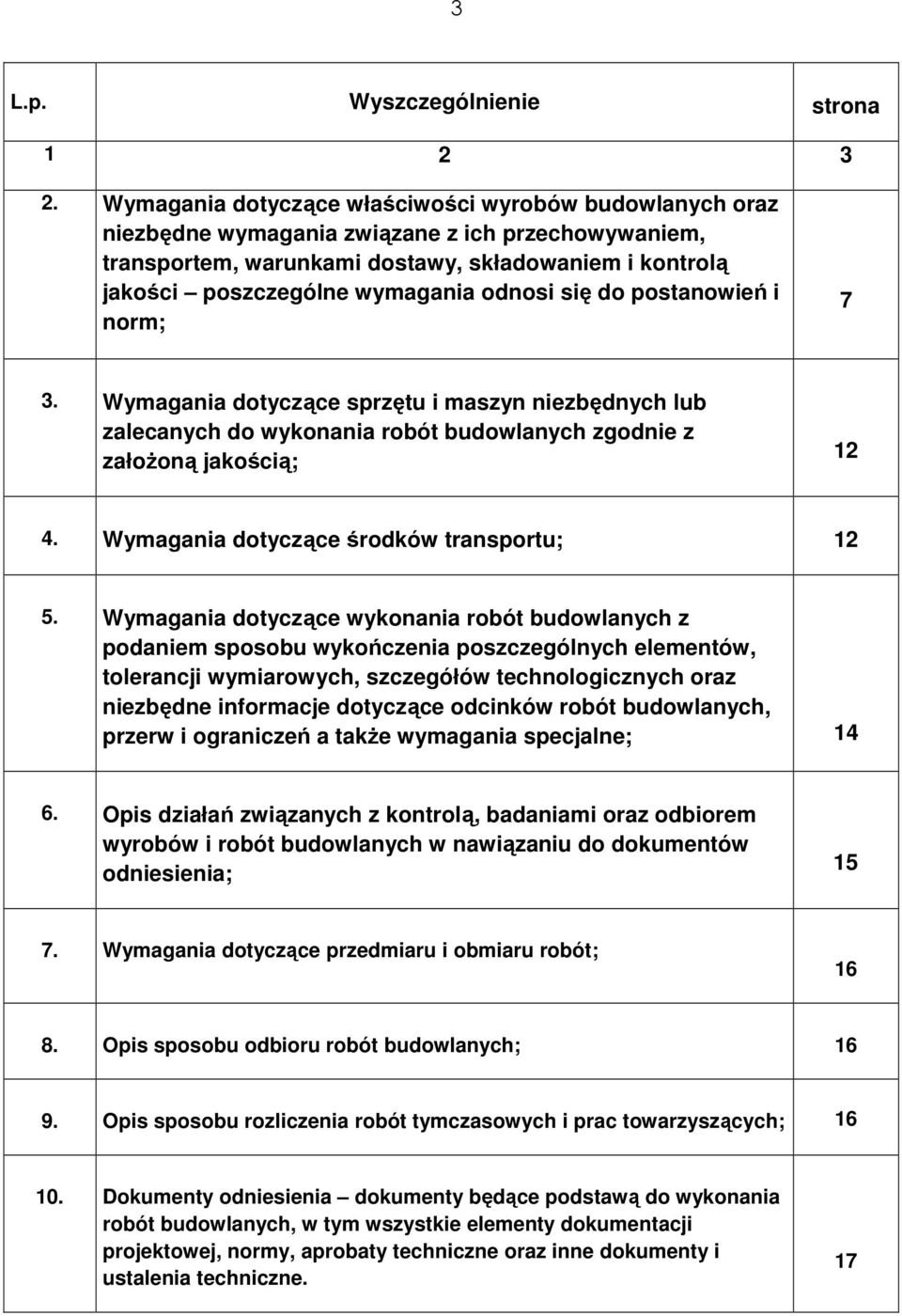

3 3 L.p. Wyszczególnienie strona Wymagania dotyczące właściwości wyrobów budowlanych oraz niezbędne wymagania związane z ich przechowywaniem, transportem, warunkami dostawy, składowaniem i kontrolą jakości poszczególne wymagania odnosi się do postanowień i norm; 7 3. Wymagania dotyczące sprzętu i maszyn niezbędnych lub zalecanych do wykonania robót budowlanych zgodnie z załoŝoną jakością; Wymagania dotyczące środków transportu; Wymagania dotyczące wykonania robót budowlanych z podaniem sposobu wykończenia poszczególnych elementów, tolerancji wymiarowych, szczegółów technologicznych oraz niezbędne informacje dotyczące odcinków robót budowlanych, przerw i ograniczeń a takŝe wymagania specjalne; Opis działań związanych z kontrolą, badaniami oraz odbiorem wyrobów i robót budowlanych w nawiązaniu do dokumentów odniesienia; Wymagania dotyczące przedmiaru i obmiaru robót; Opis sposobu odbioru robót budowlanych; Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących; Dokumenty odniesienia dokumenty będące podstawą do wykonania robót budowlanych, w tym wszystkie elementy dokumentacji projektowej, normy, aprobaty techniczne oraz inne dokumenty i ustalenia techniczne. 17

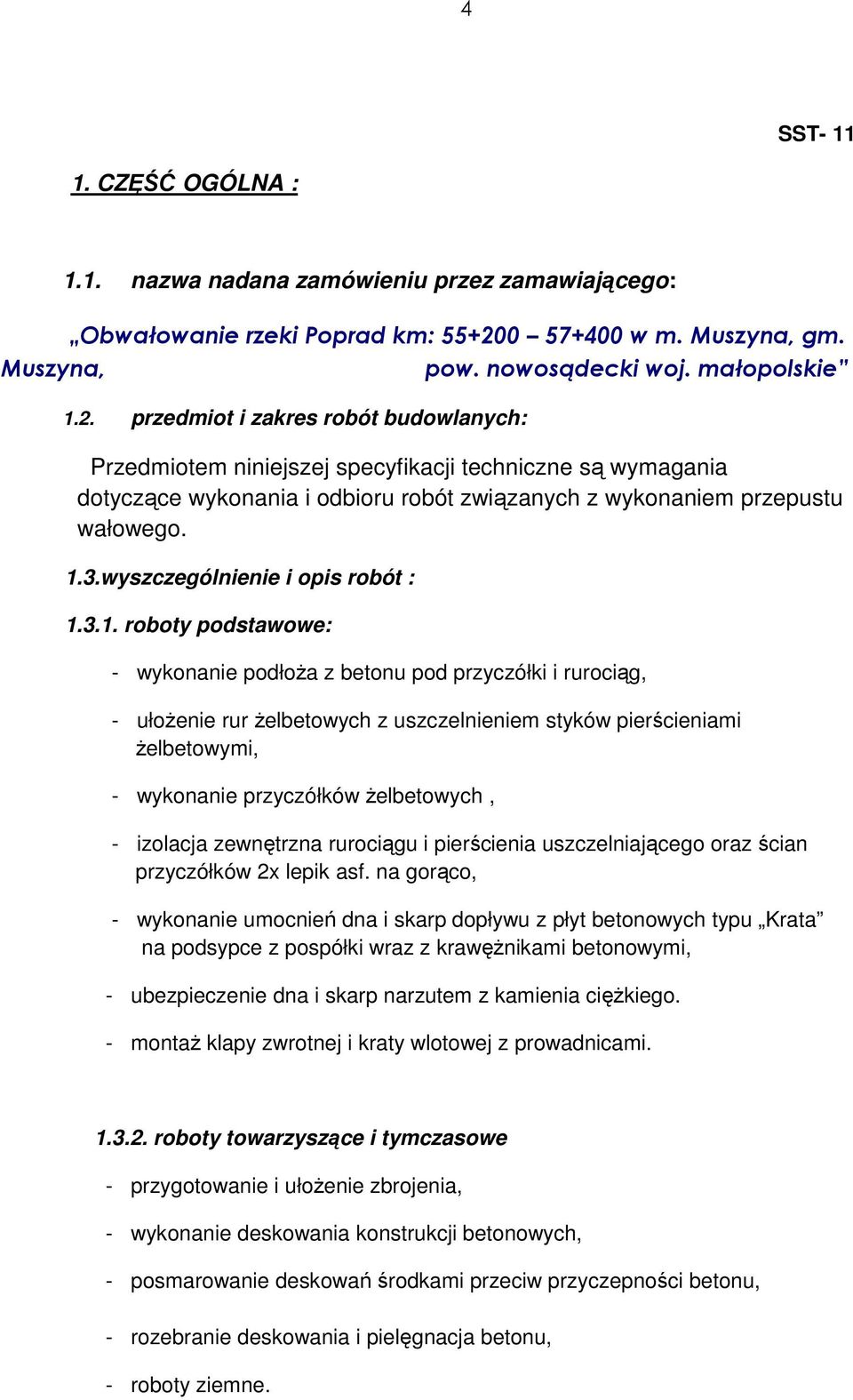

4 4 SST CZĘŚĆ OGÓLNA : 1.1. nazwa nadana zamówieniu przez zamawiającego: Obwałowanie rzeki Poprad km: w m. Muszyna, gm. Muszyna, pow. nowosądecki woj. małopolskie 1.2. przedmiot i zakres robót budowlanych: Przedmiotem niniejszej specyfikacji techniczne są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem przepustu wałowego. 1.3.wyszczególnienie i opis robót : roboty podstawowe: - wykonanie podłoŝa z betonu pod przyczółki i rurociąg, - ułoŝenie rur Ŝelbetowych z uszczelnieniem styków pierścieniami Ŝelbetowymi, - wykonanie przyczółków Ŝelbetowych, - izolacja zewnętrzna rurociągu i pierścienia uszczelniającego oraz ścian przyczółków 2x lepik asf. na gorąco, - wykonanie umocnień dna i skarp dopływu z płyt betonowych typu Krata na podsypce z pospółki wraz z krawęŝnikami betonowymi, - ubezpieczenie dna i skarp narzutem z kamienia cięŝkiego. - montaŝ klapy zwrotnej i kraty wlotowej z prowadnicami roboty towarzyszące i tymczasowe - przygotowanie i ułoŝenie zbrojenia, - wykonanie deskowania konstrukcji betonowych, - posmarowanie deskowań środkami przeciw przyczepności betonu, - rozebranie deskowania i pielęgnacja betonu, - roboty ziemne.

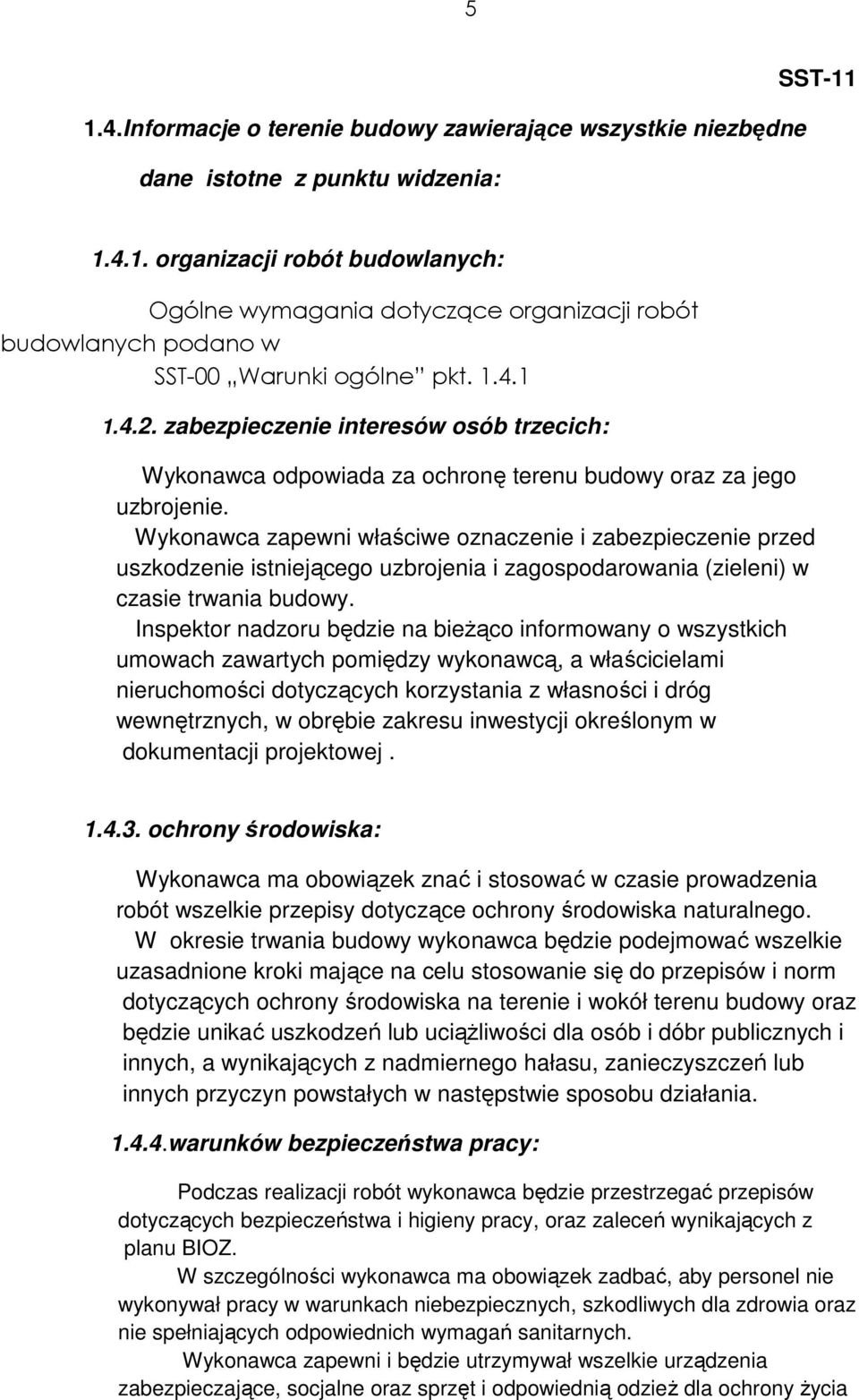

5 5 1.4.Informacje o terenie budowy zawierające wszystkie niezbędne dane istotne z punktu widzenia: organizacji robót budowlanych: Ogólne wymagania dotyczące organizacji robót budowlanych podano w SST-00 Warunki ogólne pkt zabezpieczenie interesów osób trzecich: Wykonawca odpowiada za ochronę terenu budowy oraz za jego uzbrojenie. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzenie istniejącego uzbrojenia i zagospodarowania (zieleni) w czasie trwania budowy. Inspektor nadzoru będzie na bieŝąco informowany o wszystkich umowach zawartych pomiędzy wykonawcą, a właścicielami nieruchomości dotyczących korzystania z własności i dróg wewnętrznych, w obrębie zakresu inwestycji określonym w dokumentacji projektowej ochrony środowiska: Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy wykonawca będzie podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciąŝliwości dla osób i dóbr publicznych i innych, a wynikających z nadmiernego hałasu, zanieczyszczeń lub innych przyczyn powstałych w następstwie sposobu działania warunków bezpieczeństwa pracy: Podczas realizacji robót wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy, oraz zaleceń wynikających z planu BIOZ. W szczególności wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzieŝ dla ochrony Ŝycia

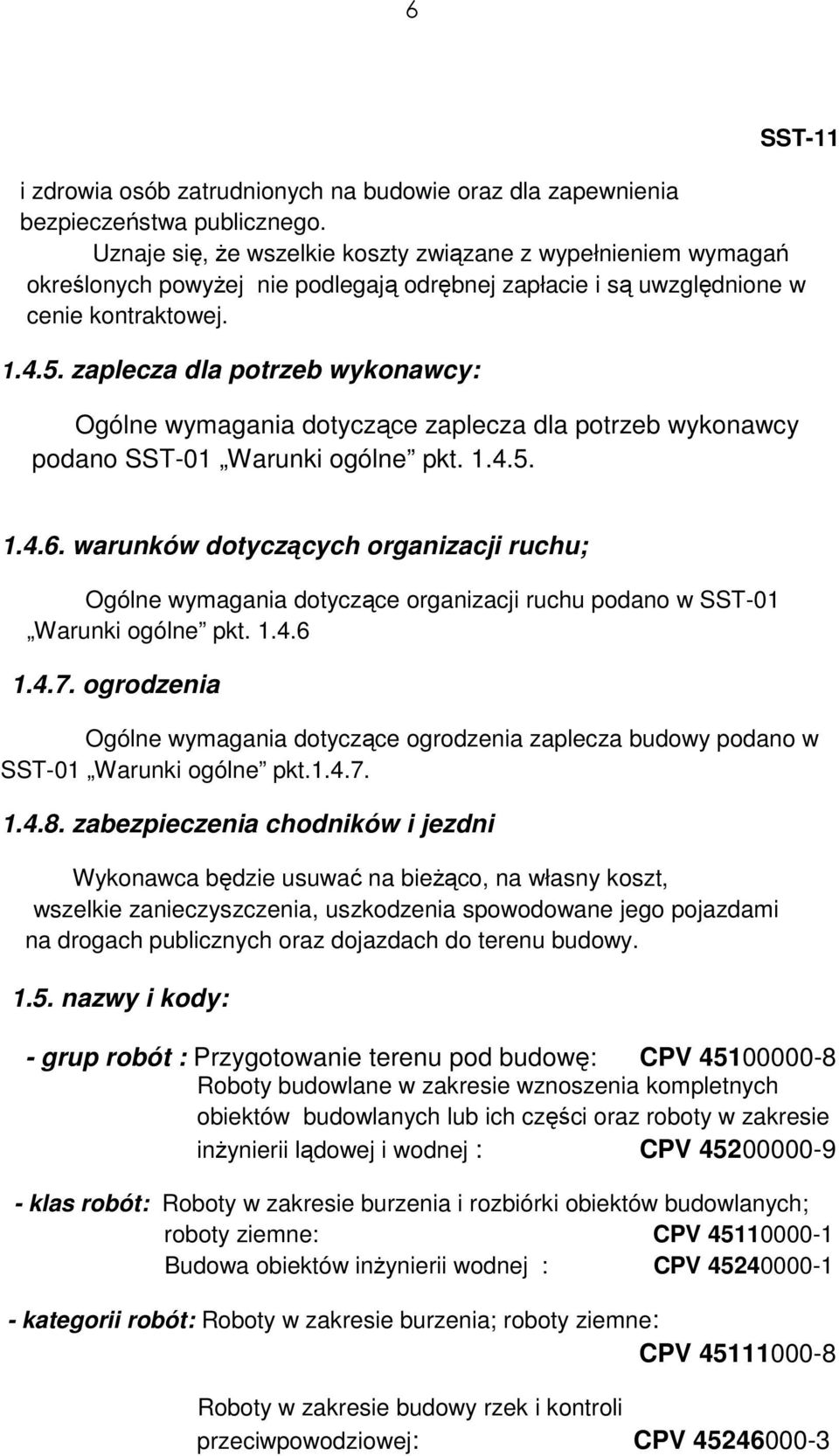

6 6 i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, Ŝe wszelkie koszty związane z wypełnieniem wymagań określonych powyŝej nie podlegają odrębnej zapłacie i są uwzględnione w cenie kontraktowej zaplecza dla potrzeb wykonawcy: Ogólne wymagania dotyczące zaplecza dla potrzeb wykonawcy podano SST-01 Warunki ogólne pkt warunków dotyczących organizacji ruchu; Ogólne wymagania dotyczące organizacji ruchu podano w SST-01 Warunki ogólne pkt ogrodzenia Ogólne wymagania dotyczące ogrodzenia zaplecza budowy podano w SST-01 Warunki ogólne pkt zabezpieczenia chodników i jezdni Wykonawca będzie usuwać na bieŝąco, na własny koszt, wszelkie zanieczyszczenia, uszkodzenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy nazwy i kody: - grup robót : Przygotowanie terenu pod budowę: CPV Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inŝynierii lądowej i wodnej : CPV klas robót: Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne: CPV Budowa obiektów inŝynierii wodnej : CPV kategorii robót: Roboty w zakresie burzenia; roboty ziemne: CPV Roboty w zakresie budowy rzek i kontroli przeciwpowodziowej: CPV

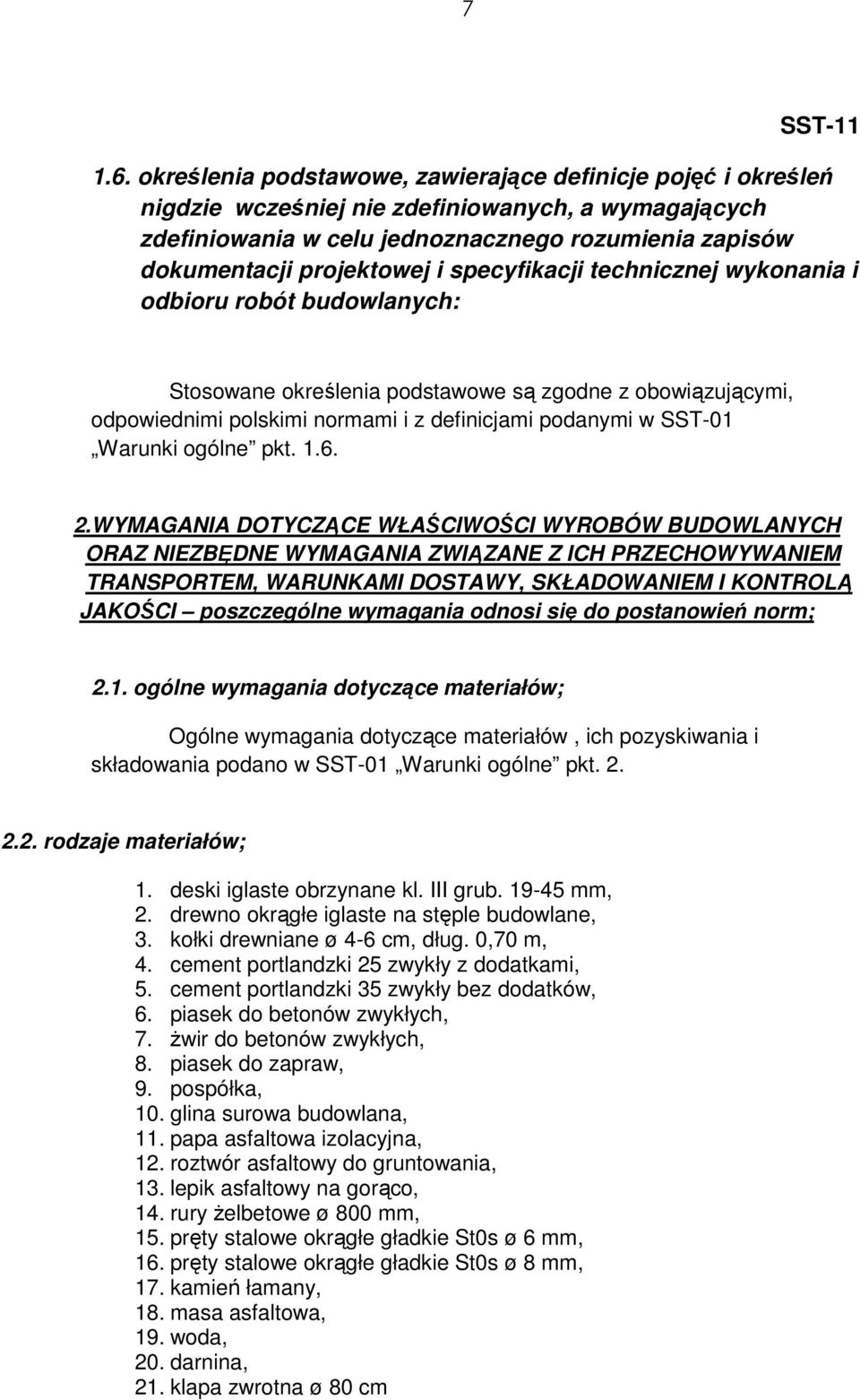

7 określenia podstawowe, zawierające definicje pojęć i określeń nigdzie wcześniej nie zdefiniowanych, a wymagających zdefiniowania w celu jednoznacznego rozumienia zapisów dokumentacji projektowej i specyfikacji technicznej wykonania i odbioru robót budowlanych: Stosowane określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST-01 Warunki ogólne pkt WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH ORAZ NIEZBĘDNE WYMAGANIA ZWIĄZANE Z ICH PRZECHOWYWANIEM TRANSPORTEM, WARUNKAMI DOSTAWY, SKŁADOWANIEM I KONTROLĄ JAKOŚCI poszczególne wymagania odnosi się do postanowień norm; 2.1. ogólne wymagania dotyczące materiałów; Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w SST-01 Warunki ogólne pkt rodzaje materiałów; 1. deski iglaste obrzynane kl. III grub mm, 2. drewno okrągłe iglaste na stęple budowlane, 3. kołki drewniane ø 4-6 cm, dług. 0,70 m, 4. cement portlandzki 25 zwykły z dodatkami, 5. cement portlandzki 35 zwykły bez dodatków, 6. piasek do betonów zwykłych, 7. Ŝwir do betonów zwykłych, 8. piasek do zapraw, 9. pospółka, 10. glina surowa budowlana, 11. papa asfaltowa izolacyjna, 12. roztwór asfaltowy do gruntowania, 13. lepik asfaltowy na gorąco, 14. rury Ŝelbetowe ø 800 mm, 15. pręty stalowe okrągłe gładkie St0s ø 6 mm, 16. pręty stalowe okrągłe gładkie St0s ø 8 mm, 17. kamień łamany, 18. masa asfaltowa, 19. woda, 20. darnina, 21. klapa zwrotna ø 80 cm

8 beton i jego składniki; Do konstrukcji betonowych naleŝy stosować beton hydrotechniczny wg BN-62/ Do betonu powinien być stosowany cement powszechnego uŝytku wg PN- B Kruszywo do betonu powinno odpowiadać wymaganiom PN-B i PN-B Woda powinna być odmiany 1 i odpowiadać wymaganiom PN-B Dodatki i domieszki powinny odpowiadać PN-B Projektowanie składu betonu j jego wykonanie powinny odpowiadać wymaganiom PN-B Klasa betonu wg dokumentacji projektowej. Zalecanym jest wykorzystanie betonu produkowanego przez betoniarnie posiadające odpowiednie atesty, przekazane inspektorowi nadzoru przed wbudowaniem mieszanki. Nie dopuszcza się wykonania mieszanki betonowej do elementów konstrukcyjnych śluzy w miejscu wbudowania cement; Cement stosowany do wyrobu betonowych elementów konstrukcji śluz winien spełniać wymagania PN-B NaleŜy stosować wyłącznie cement portlandzki bez dodatków. Do betonu klas B 20, B 25, B 30 i B 40 naleŝy stosować cement klasy 32,5 i 42,5.

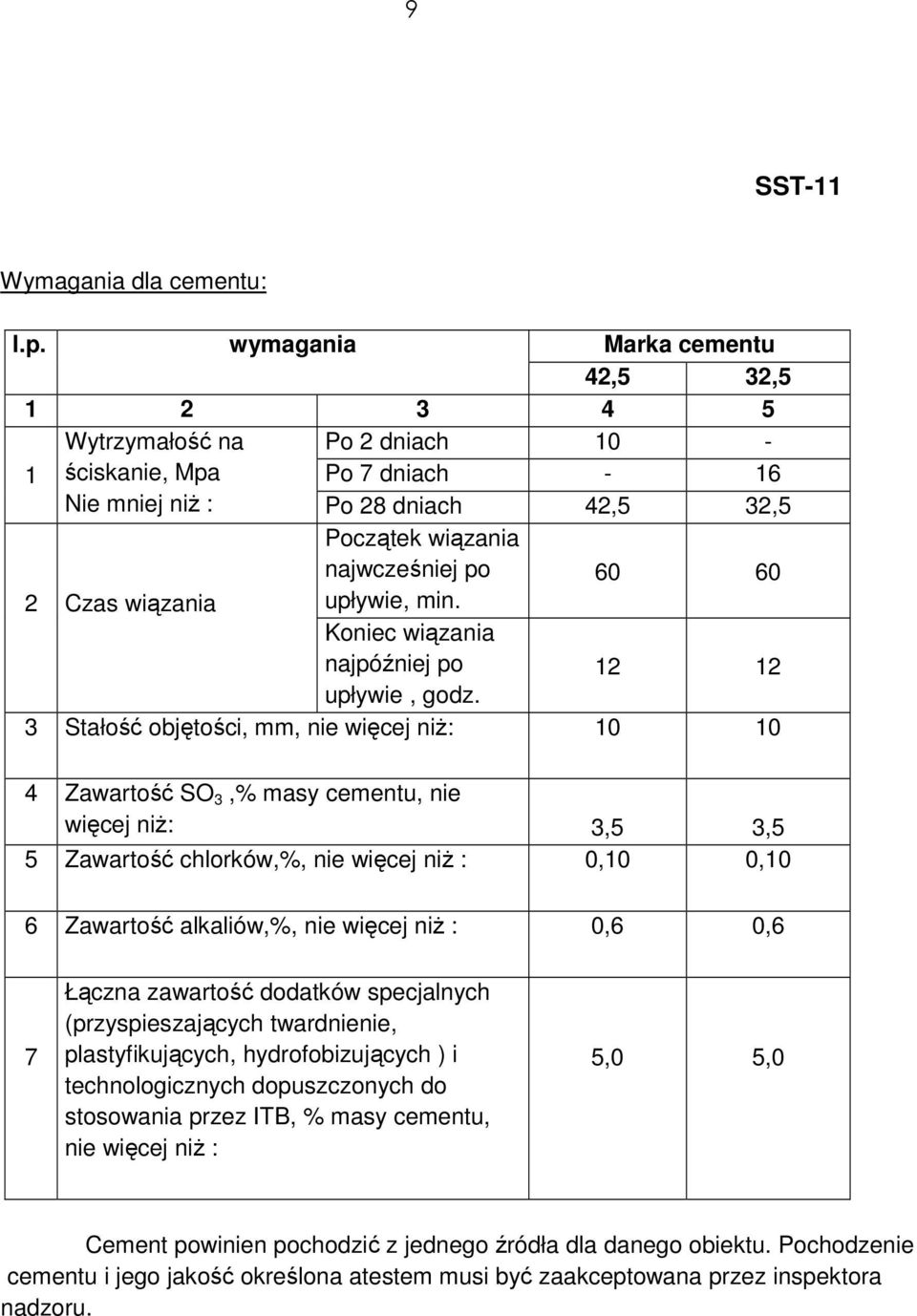

9 9 Wymagania dla cementu: l.p. wymagania Marka cementu 42,5 32, Wytrzymałość na Po 2 dniach 10-1 ściskanie, Mpa Po 7 dniach - 16 Nie mniej niŝ : Po 28 dniach 42,5 32,5 Początek wiązania najwcześniej po Czas wiązania upływie, min. Koniec wiązania najpóźniej po upływie, godz. 3 Stałość objętości, mm, nie więcej niŝ: Zawartość SO 3,% masy cementu, nie więcej niŝ: 3,5 3,5 5 Zawartość chlorków,%, nie więcej niŝ : 0,10 0,10 6 Zawartość alkaliów,%, nie więcej niŝ : 0,6 0,6 7 Łączna zawartość dodatków specjalnych (przyspieszających twardnienie, plastyfikujących, hydrofobizujących ) i technologicznych dopuszczonych do stosowania przez ITB, % masy cementu, nie więcej niŝ : 5,0 5,0 Cement powinien pochodzić z jednego źródła dla danego obiektu. Pochodzenie cementu i jego jakość określona atestem musi być zaakceptowana przez inspektora nadzoru.

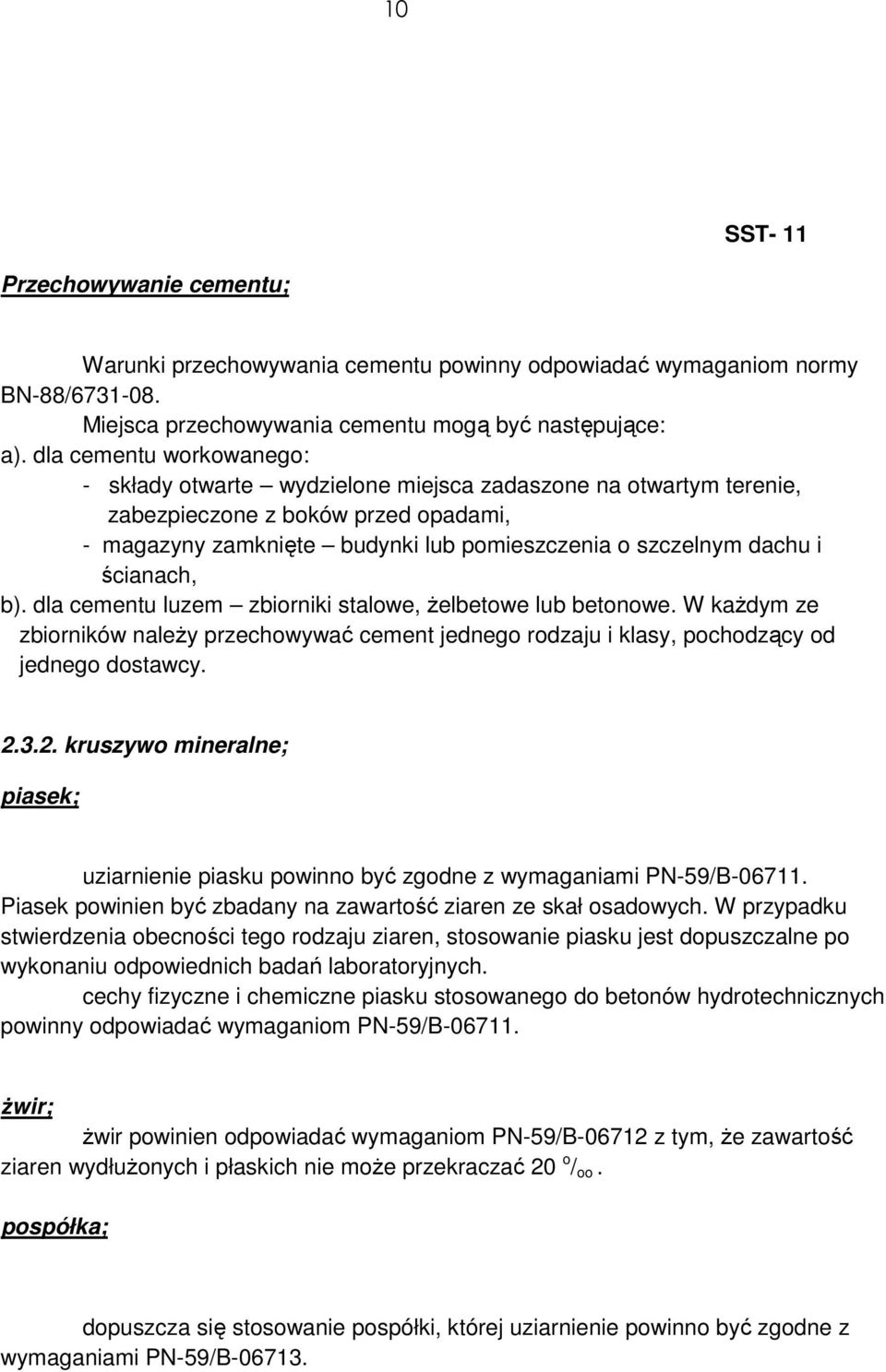

10 10 SST- 11 Przechowywanie cementu; Warunki przechowywania cementu powinny odpowiadać wymaganiom normy BN-88/ Miejsca przechowywania cementu mogą być następujące: a). dla cementu workowanego: - składy otwarte wydzielone miejsca zadaszone na otwartym terenie, zabezpieczone z boków przed opadami, - magazyny zamknięte budynki lub pomieszczenia o szczelnym dachu i ścianach, b). dla cementu luzem zbiorniki stalowe, Ŝelbetowe lub betonowe. W kaŝdym ze zbiorników naleŝy przechowywać cement jednego rodzaju i klasy, pochodzący od jednego dostawcy kruszywo mineralne; piasek; uziarnienie piasku powinno być zgodne z wymaganiami PN-59/B Piasek powinien być zbadany na zawartość ziaren ze skał osadowych. W przypadku stwierdzenia obecności tego rodzaju ziaren, stosowanie piasku jest dopuszczalne po wykonaniu odpowiednich badań laboratoryjnych. cechy fizyczne i chemiczne piasku stosowanego do betonów hydrotechnicznych powinny odpowiadać wymaganiom PN-59/B Ŝwir; Ŝwir powinien odpowiadać wymaganiom PN-59/B z tym, Ŝe zawartość ziaren wydłuŝonych i płaskich nie moŝe przekraczać 20 o / oo. pospółka; dopuszcza się stosowanie pospółki, której uziarnienie powinno być zgodne z wymaganiami PN-59/B

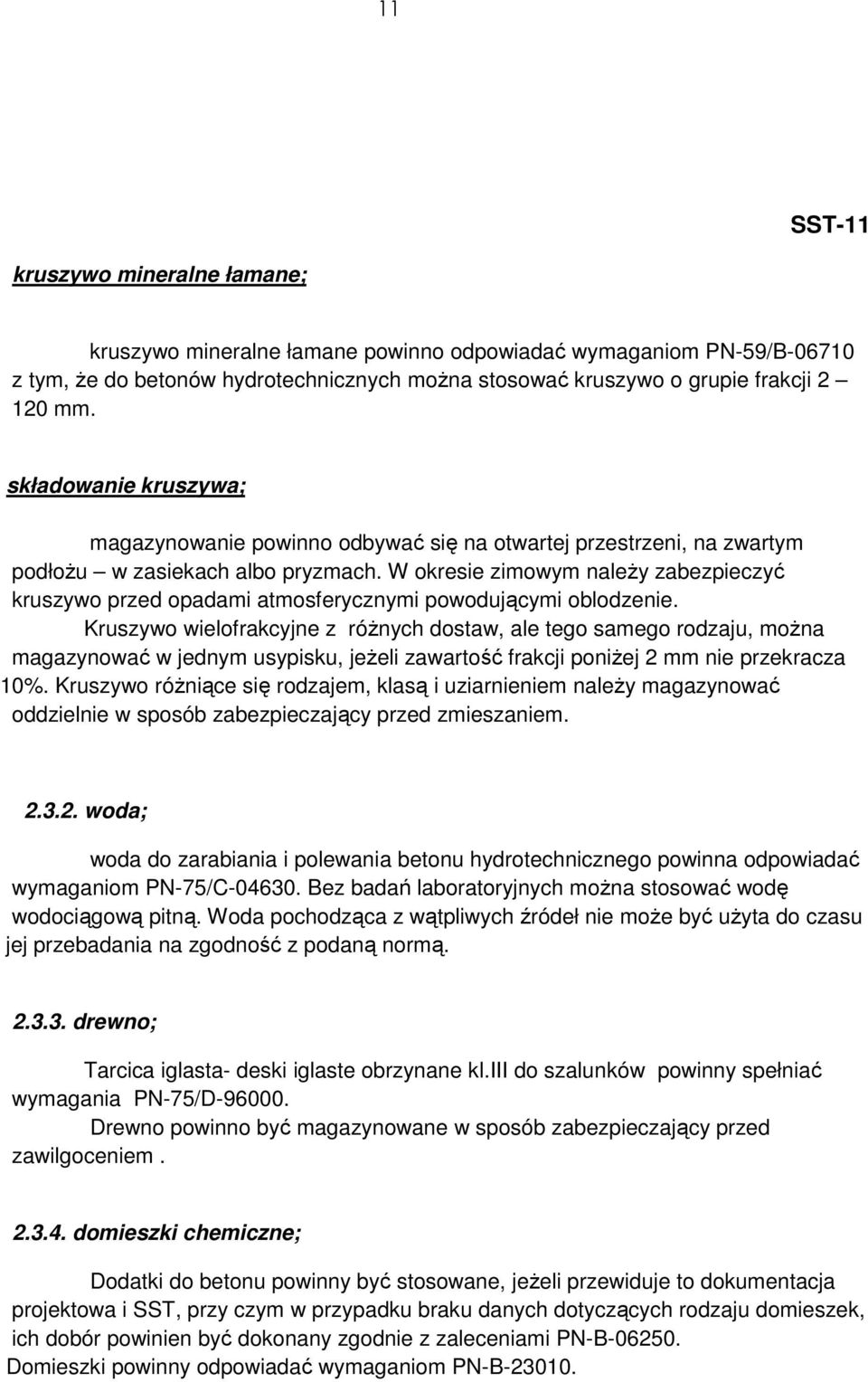

11 11 kruszywo mineralne łamane; kruszywo mineralne łamane powinno odpowiadać wymaganiom PN-59/B z tym, Ŝe do betonów hydrotechnicznych moŝna stosować kruszywo o grupie frakcji mm. składowanie kruszywa; magazynowanie powinno odbywać się na otwartej przestrzeni, na zwartym podłoŝu w zasiekach albo pryzmach. W okresie zimowym naleŝy zabezpieczyć kruszywo przed opadami atmosferycznymi powodującymi oblodzenie. Kruszywo wielofrakcyjne z róŝnych dostaw, ale tego samego rodzaju, moŝna magazynować w jednym usypisku, jeŝeli zawartość frakcji poniŝej 2 mm nie przekracza 10%. Kruszywo róŝniące się rodzajem, klasą i uziarnieniem naleŝy magazynować oddzielnie w sposób zabezpieczający przed zmieszaniem woda; woda do zarabiania i polewania betonu hydrotechnicznego powinna odpowiadać wymaganiom PN-75/C Bez badań laboratoryjnych moŝna stosować wodę wodociągową pitną. Woda pochodząca z wątpliwych źródeł nie moŝe być uŝyta do czasu jej przebadania na zgodność z podaną normą drewno; Tarcica iglasta- deski iglaste obrzynane kl.iii do szalunków powinny spełniać wymagania PN-75/D Drewno powinno być magazynowane w sposób zabezpieczający przed zawilgoceniem domieszki chemiczne; Dodatki do betonu powinny być stosowane, jeŝeli przewiduje to dokumentacja projektowa i SST, przy czym w przypadku braku danych dotyczących rodzaju domieszek, ich dobór powinien być dokonany zgodnie z zaleceniami PN-B Domieszki powinny odpowiadać wymaganiom PN-B

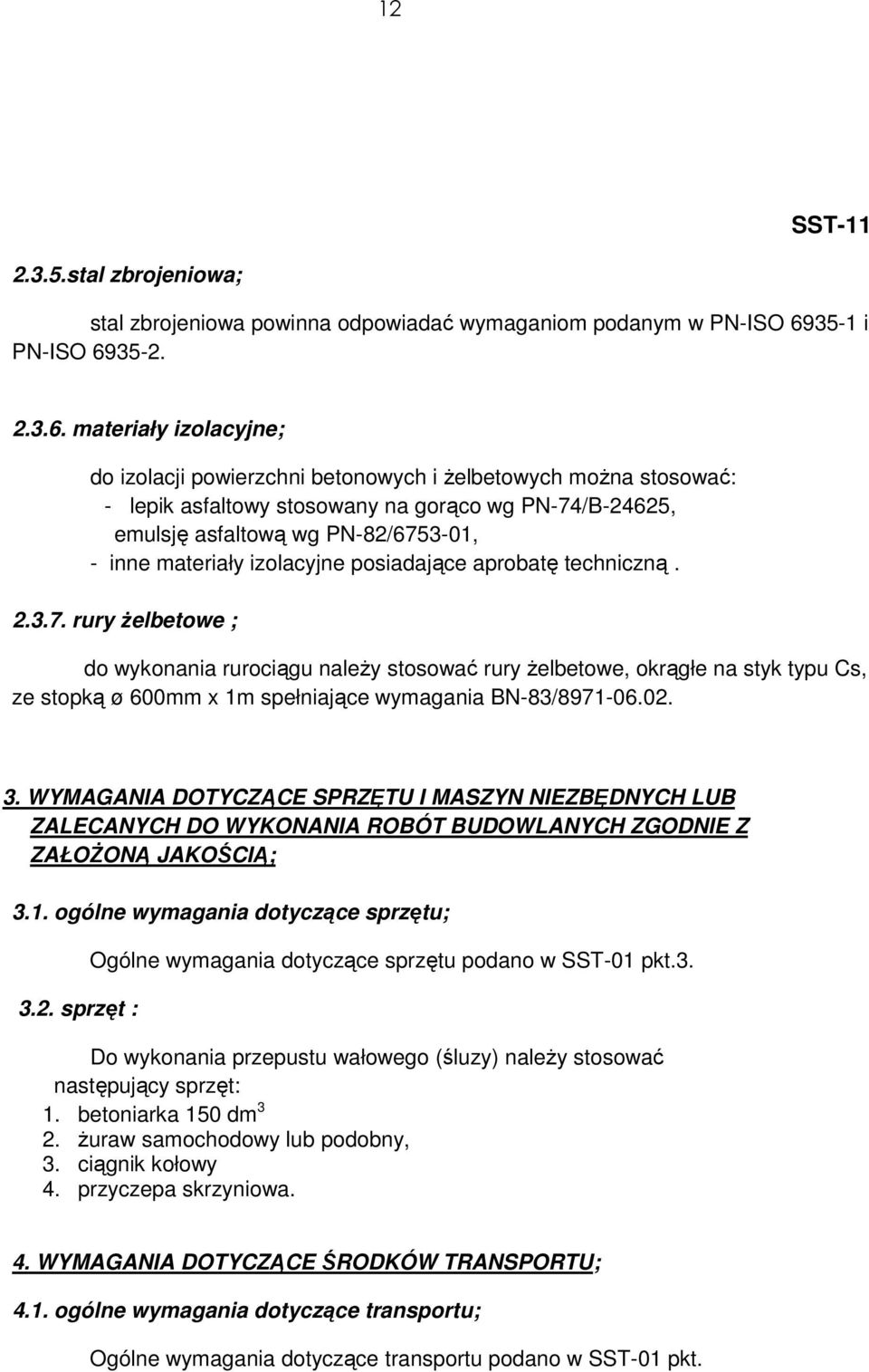

12 stal zbrojeniowa; stal zbrojeniowa powinna odpowiadać wymaganiom podanym w PN-ISO i PN-ISO materiały izolacyjne; do izolacji powierzchni betonowych i Ŝelbetowych moŝna stosować: - lepik asfaltowy stosowany na gorąco wg PN-74/B-24625, emulsję asfaltową wg PN-82/ , - inne materiały izolacyjne posiadające aprobatę techniczną rury Ŝelbetowe ; do wykonania rurociągu naleŝy stosować rury Ŝelbetowe, okrągłe na styk typu Cs, ze stopką ø 600mm x 1m spełniające wymagania BN-83/ WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN NIEZBĘDNYCH LUB ZALECANYCH DO WYKONANIA ROBÓT BUDOWLANYCH ZGODNIE Z ZAŁOśONĄ JAKOŚCIĄ; 3.1. ogólne wymagania dotyczące sprzętu; 3.2. sprzęt : Ogólne wymagania dotyczące sprzętu podano w SST-01 pkt.3. Do wykonania przepustu wałowego (śluzy) naleŝy stosować następujący sprzęt: 1. betoniarka 150 dm 3 2. Ŝuraw samochodowy lub podobny, 3. ciągnik kołowy 4. przyczepa skrzyniowa. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU; 4.1. ogólne wymagania dotyczące transportu; Ogólne wymagania dotyczące transportu podano w SST-01 pkt.

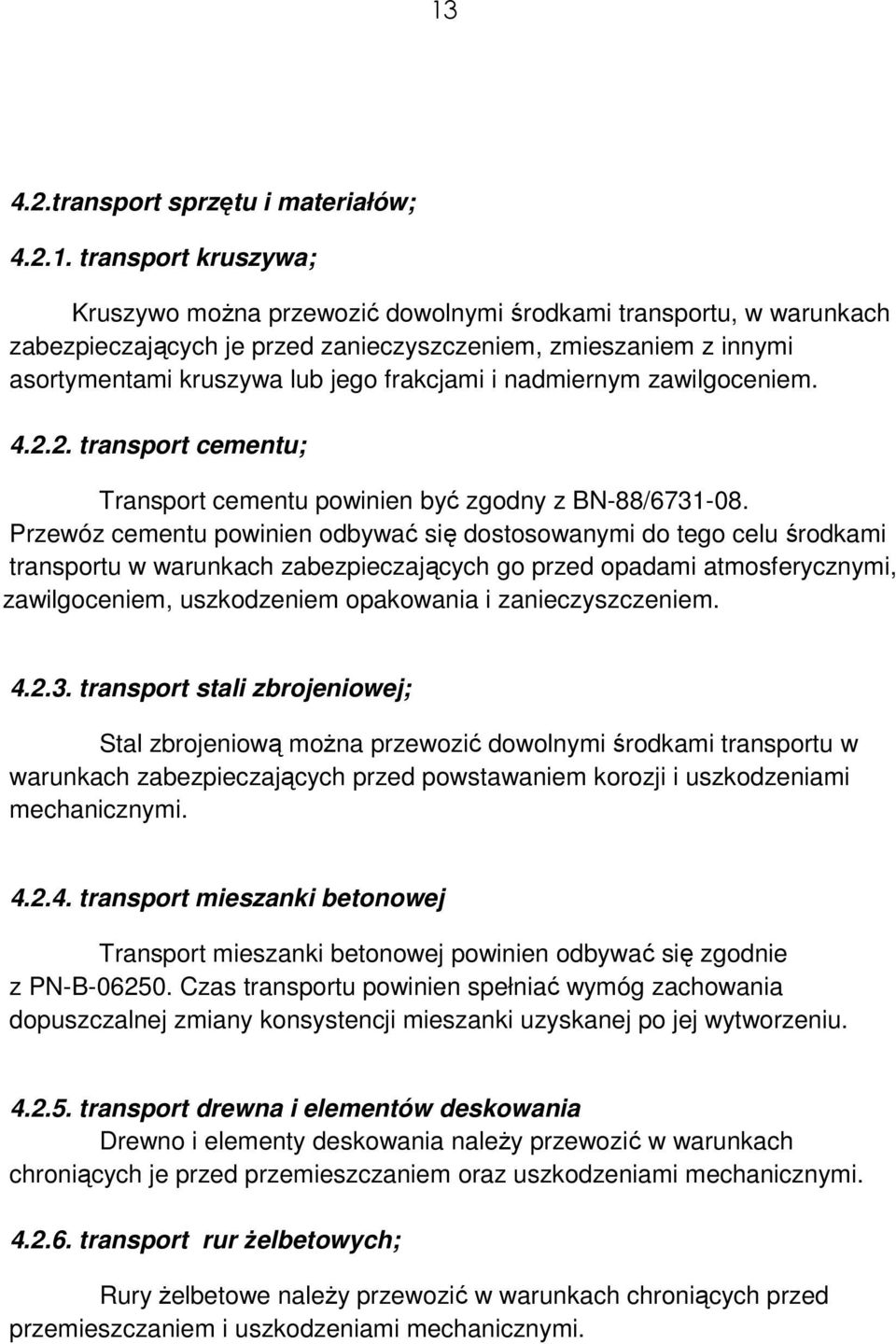

13 transport sprzętu i materiałów; transport kruszywa; Kruszywo moŝna przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi asortymentami kruszywa lub jego frakcjami i nadmiernym zawilgoceniem transport cementu; Transport cementu powinien być zgodny z BN-88/ Przewóz cementu powinien odbywać się dostosowanymi do tego celu środkami transportu w warunkach zabezpieczających go przed opadami atmosferycznymi, zawilgoceniem, uszkodzeniem opakowania i zanieczyszczeniem transport stali zbrojeniowej; Stal zbrojeniową moŝna przewozić dowolnymi środkami transportu w warunkach zabezpieczających przed powstawaniem korozji i uszkodzeniami mechanicznymi transport mieszanki betonowej Transport mieszanki betonowej powinien odbywać się zgodnie z PN-B Czas transportu powinien spełniać wymóg zachowania dopuszczalnej zmiany konsystencji mieszanki uzyskanej po jej wytworzeniu transport drewna i elementów deskowania Drewno i elementy deskowania naleŝy przewozić w warunkach chroniących je przed przemieszczaniem oraz uszkodzeniami mechanicznymi transport rur Ŝelbetowych; Rury Ŝelbetowe naleŝy przewozić w warunkach chroniących przed przemieszczaniem i uszkodzeniami mechanicznymi.

14 14 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH Z PODANIEM SPOSOBU WYKOŃCZENIA POSZCZEGÓLNYCH ELEMENTÓW, TOLERANCJI WYMIAROWYCH, SZCZEGÓŁÓW TECHNOLOGICZNYCH ORAZ NIEZBĘDNE INFORMACJE DOTYCZĄCE ODCINKÓW ROBÓ BUDOWLANYCH, PRZERW I OGRANICZEŃ A TAKśE WYMAGANIA SPECJALNE; 5.1. ogólne zasady wykonania robót; Ogólne zasady wykonania robót podano w SST-01 Warunki ogólne pkt zasady wykonywania robót; konstrukcja przepustu wałowego; Rurociąg wykonany będzie z prefabrykowanych rur Ŝelbetowych ze stopką Ø 800mm x 1,0 m, typ Cs, łączonych na styk. Dopuszcza się zastosowane rur bez Stopki po zaakceptowaniu przez inspektora nadzoru. Wlot i wylot śluzy wykonane będą jako przyczółki monolityczne Ŝelbetowe z betonu hydrotechnicznego B 25 zbrojonego stalą klasy A II; 18G2 i klasy A 0; St0S. Podziemne powierzchnie konstrukcji zabezpieczone będą powłoką dwuwarstwową z roztwory asfaltowego ( np. Bitizol R i Abizol B ), emulsji asfaltowej i lepiku asfaltowego na gorąco. Wymiary doku dostosowane będą do wielkości średnicy rurociągu oraz do zunifikowanych wymiarów typowych zamknięć do przepustów wałowych. Styki rurociągu zabezpieczone będą Ŝelbetowym pierścieniem uszczelniającym wykonanym zgodnie z rysunkiem szczegółowym załączonym do dokumentacji projektowej Ubezpieczenia dna i skarp dopływu ; Do umocnień dna i skarp odpływu naleŝy stosować prefabrykaty betonowe płyty aŝurowe typu Krata o wymiarach 60x90x10 cm. Płyty naleŝy ułoŝyć pasami na szerokość po 60 cm na skarpach i szer. 60 cm w dnie. Płyty ułoŝyć naleŝy na podsypce z pospółki gr. 10 cm posadowienie budowli; Pod konstrukcję przyczółków przewidziano warstwę wyrównawczą z chudego betonu B10 gr. 10 cm, natomiast pod rurociąg gr. 15 cm.

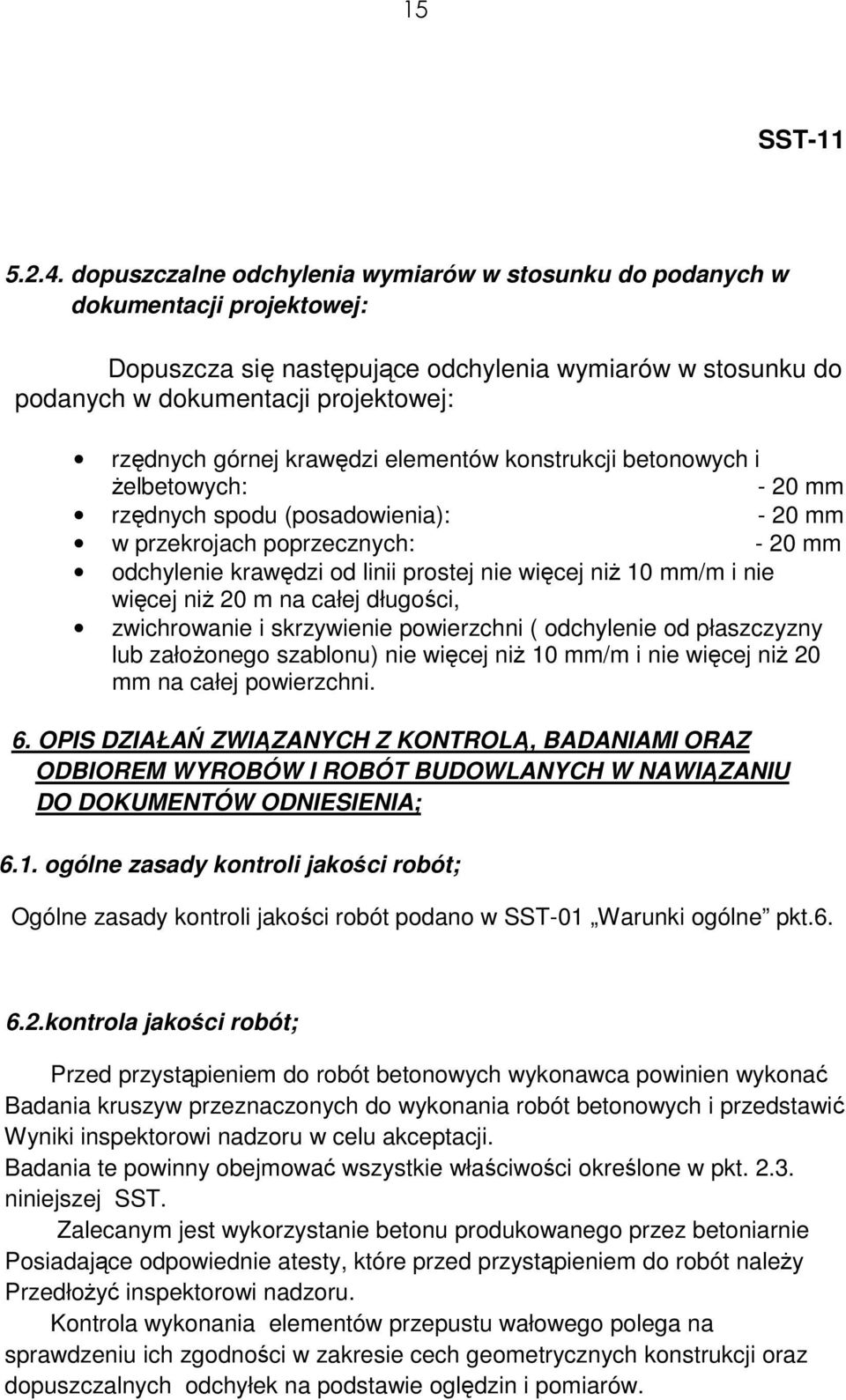

15 dopuszczalne odchylenia wymiarów w stosunku do podanych w dokumentacji projektowej: Dopuszcza się następujące odchylenia wymiarów w stosunku do podanych w dokumentacji projektowej: rzędnych górnej krawędzi elementów konstrukcji betonowych i Ŝelbetowych: - 20 mm rzędnych spodu (posadowienia): - 20 mm w przekrojach poprzecznych: - 20 mm odchylenie krawędzi od linii prostej nie więcej niŝ 10 mm/m i nie więcej niŝ 20 m na całej długości, zwichrowanie i skrzywienie powierzchni ( odchylenie od płaszczyzny lub załoŝonego szablonu) nie więcej niŝ 10 mm/m i nie więcej niŝ 20 mm na całej powierzchni. 6. OPIS DZIAŁAŃ ZWIĄZANYCH Z KONTROLĄ, BADANIAMI ORAZ ODBIOREM WYROBÓW I ROBÓT BUDOWLANYCH W NAWIĄZANIU DO DOKUMENTÓW ODNIESIENIA; 6.1. ogólne zasady kontroli jakości robót; Ogólne zasady kontroli jakości robót podano w SST-01 Warunki ogólne pkt kontrola jakości robót; Przed przystąpieniem do robót betonowych wykonawca powinien wykonać Badania kruszyw przeznaczonych do wykonania robót betonowych i przedstawić Wyniki inspektorowi nadzoru w celu akceptacji. Badania te powinny obejmować wszystkie właściwości określone w pkt niniejszej SST. Zalecanym jest wykorzystanie betonu produkowanego przez betoniarnie Posiadające odpowiednie atesty, które przed przystąpieniem do robót naleŝy PrzedłoŜyć inspektorowi nadzoru. Kontrola wykonania elementów przepustu wałowego polega na sprawdzeniu ich zgodności w zakresie cech geometrycznych konstrukcji oraz dopuszczalnych odchyłek na podstawie oględzin i pomiarów.

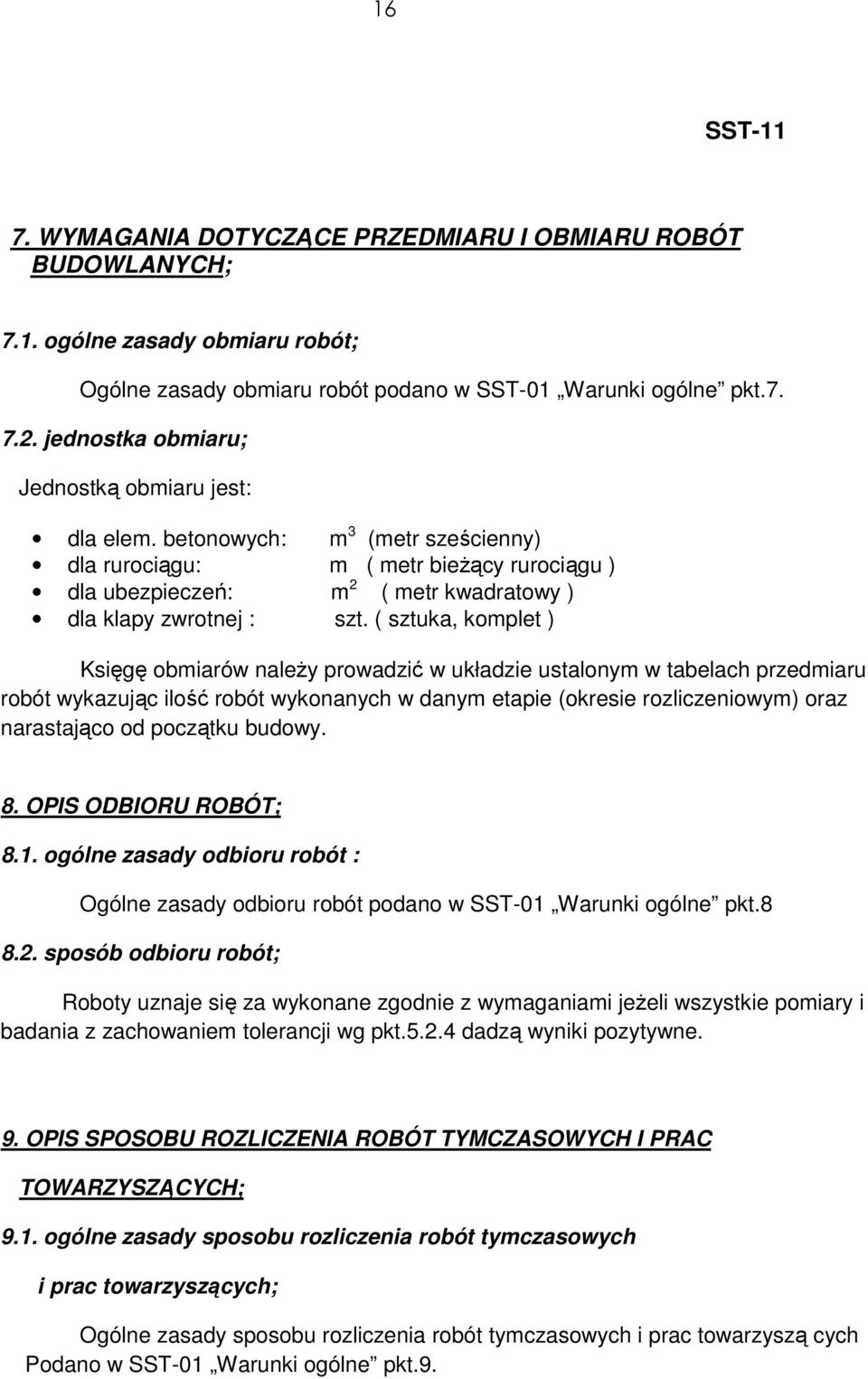

16 16 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT BUDOWLANYCH; 7.1. ogólne zasady obmiaru robót; Ogólne zasady obmiaru robót podano w SST-01 Warunki ogólne pkt jednostka obmiaru; Jednostką obmiaru jest: dla elem. betonowych: m 3 (metr sześcienny) dla rurociągu: m ( metr bieŝący rurociągu ) dla ubezpieczeń: m 2 ( metr kwadratowy ) dla klapy zwrotnej : szt. ( sztuka, komplet ) Księgę obmiarów naleŝy prowadzić w układzie ustalonym w tabelach przedmiaru robót wykazując ilość robót wykonanych w danym etapie (okresie rozliczeniowym) oraz narastająco od początku budowy. 8. OPIS ODBIORU ROBÓT; 8.1. ogólne zasady odbioru robót : Ogólne zasady odbioru robót podano w SST-01 Warunki ogólne pkt sposób odbioru robót; Roboty uznaje się za wykonane zgodnie z wymaganiami jeŝeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt dadzą wyniki pozytywne. 9. OPIS SPOSOBU ROZLICZENIA ROBÓT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH; 9.1. ogólne zasady sposobu rozliczenia robót tymczasowych i prac towarzyszących; Ogólne zasady sposobu rozliczenia robót tymczasowych i prac towarzyszą cych Podano w SST-01 Warunki ogólne pkt.9.

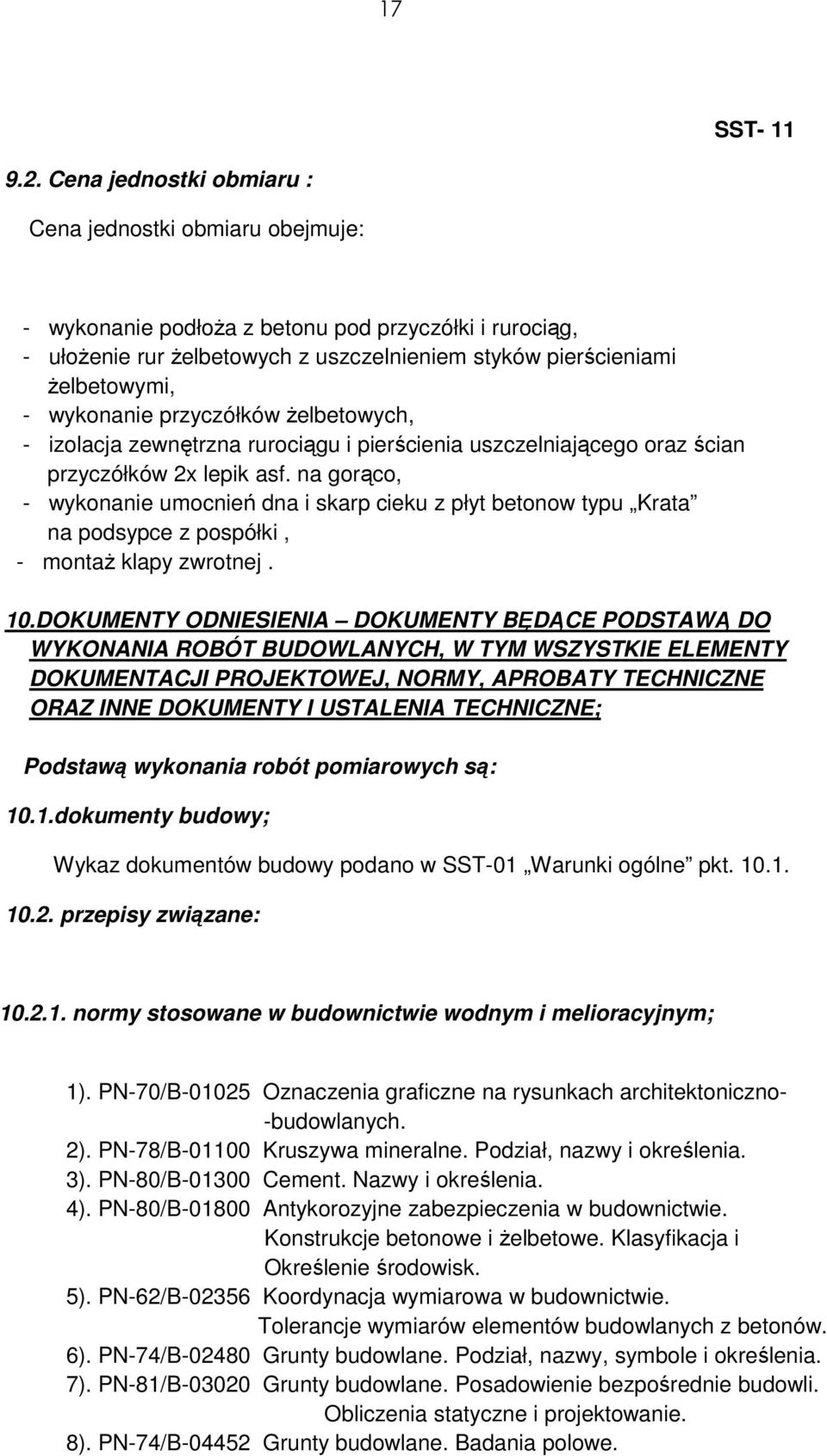

17 17 SST Cena jednostki obmiaru : Cena jednostki obmiaru obejmuje: - wykonanie podłoŝa z betonu pod przyczółki i rurociąg, - ułoŝenie rur Ŝelbetowych z uszczelnieniem styków pierścieniami Ŝelbetowymi, - wykonanie przyczółków Ŝelbetowych, - izolacja zewnętrzna rurociągu i pierścienia uszczelniającego oraz ścian przyczółków 2x lepik asf. na gorąco, - wykonanie umocnień dna i skarp cieku z płyt betonow typu Krata na podsypce z pospółki, - montaŝ klapy zwrotnej. 10.DOKUMENTY ODNIESIENIA DOKUMENTY BĘDĄCE PODSTAWĄ DO WYKONANIA ROBÓT BUDOWLANYCH, W TYM WSZYSTKIE ELEMENTY DOKUMENTACJI PROJEKTOWEJ, NORMY, APROBATY TECHNICZNE ORAZ INNE DOKUMENTY I USTALENIA TECHNICZNE; Podstawą wykonania robót pomiarowych są: 10.1.dokumenty budowy; Wykaz dokumentów budowy podano w SST-01 Warunki ogólne pkt przepisy związane: normy stosowane w budownictwie wodnym i melioracyjnym; 1). PN-70/B Oznaczenia graficzne na rysunkach architektoniczno- -budowlanych. 2). PN-78/B Kruszywa mineralne. Podział, nazwy i określenia. 3). PN-80/B Cement. Nazwy i określenia. 4). PN-80/B Antykorozyjne zabezpieczenia w budownictwie. Konstrukcje betonowe i Ŝelbetowe. Klasyfikacja i Określenie środowisk. 5). PN-62/B Koordynacja wymiarowa w budownictwie. Tolerancje wymiarów elementów budowlanych z betonów. 6). PN-74/B Grunty budowlane. Podział, nazwy, symbole i określenia. 7). PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. 8). PN-74/B Grunty budowlane. Badania polowe.
