1 ST Kod CPV , SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I OBIORU ROBÓT ROBOTY DEKARSKIE I OBRÓBKI BLACHARSKIE 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót dachowych związanych z budową Centrum Rehabilitacji Polskiego Stowarzyszenia na Rzecz Osób z Upośledzeniem Umysłowym Koło w Mikołowie w Wyrach przy ul. Leszczynowej, działka nr 838/ Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie pokryć dachowych wraz z obróbkami blacharskimi i elementami wystającymi ponad dach budynku tzn.: - Pokrycie dachu skośnego i płaskiego - Obróbki blacharskie. - Rynny i rury spustowe Określenia podstawowe. Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami oraz definicjami podanymi w Specyfikacji Ogólnej Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami Inspektora nadzoru. 2. MATERIAŁY Wymagania ogólne. Ogólne wymagania dotyczące materiałów podano w Specyfikacji Ogólnej. Uwaga! Materiały zastosowane do ocieplenia i tynkowania ścian elewacyjnych muszą pochodzić z jednego systemu Dachówka cementowa Tegalit Braas Dachówka płaska wykonana z naturalnego piasku kwarcowego, cementu, barwniki na bazie tlenków Ŝelaza. Wymiary ok. 330 x 420mm. Zapotrzebowanie ok. 10 sztuk / m Łaty o przekroju 38x50 mm, a wzdłuŝ okapu 58x50 mm, deski okapowe, koszowe, z drewna sosnowego grubości mm Folia paroprzepuszczalna, systemowa jako wiatroizolacja paroprzepuszczalność powyŝej 1200 g/m2/24h 2.5. Membrana EPDM EPDM, zwany równieŝ często syntetycznym kauczukiem, produkowany jest na bazie monomeru etyleno-propylenodienowego w postaci jednorodnej chemicznie membrany o strukturze gumy w grubości od 0,5 do 2,5 mm. Parametry: Ŝywotność nawet powyŝej 50 lat, niskie koszty eksploatacji, pełna wodoszczelność przy jednoczesnej paroprzepuszczalności, duŝa elastyczność, odporność na bardzo wysokie i bardzo niskie temperatury, odporność na promieniowanie UV i ozon, odporność na większość agresywnych związków chemicznych i mikroorganizmy, moŝliwość montaŝu w minusowej temperaturze.

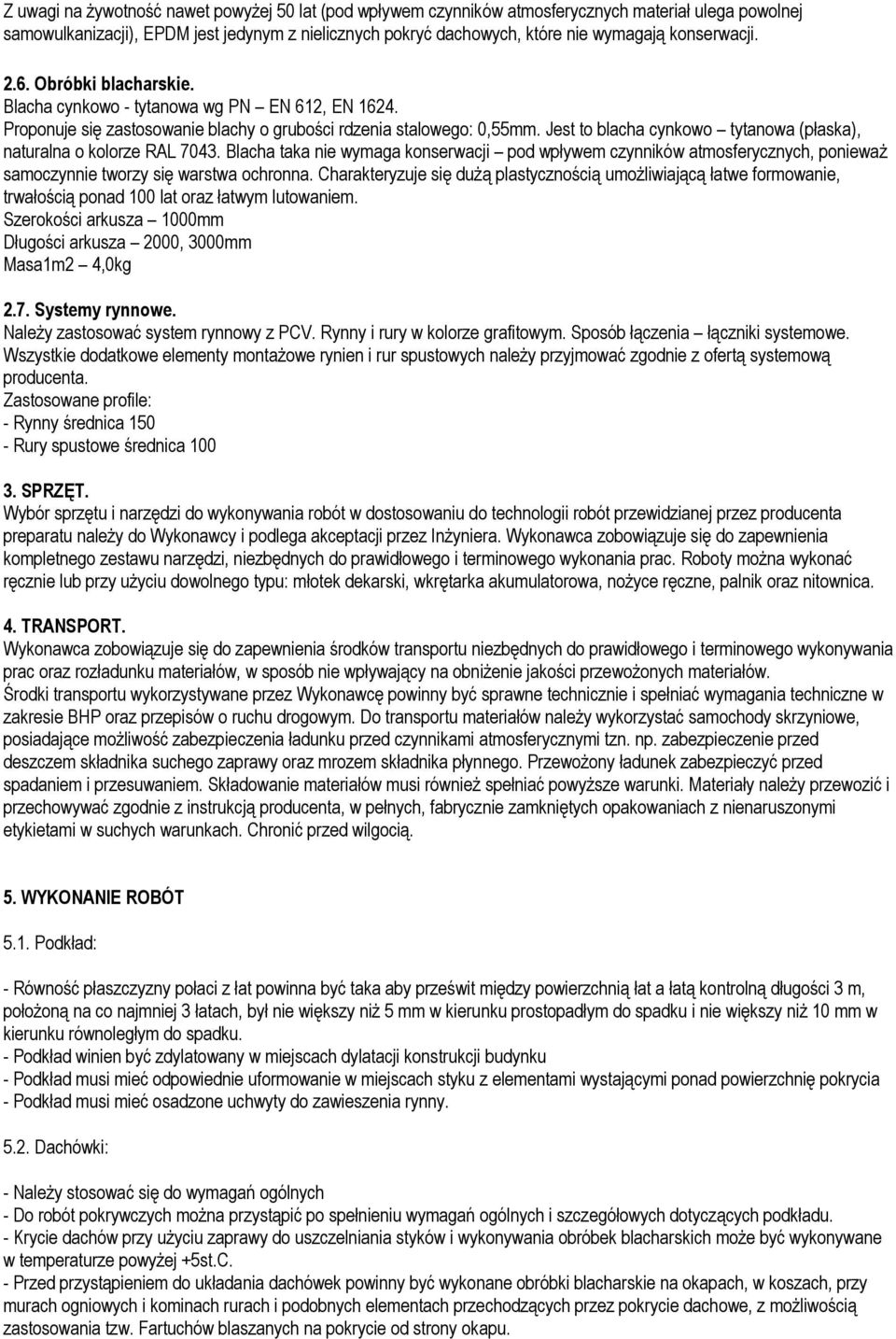

2 Z uwagi na Ŝywotność nawet powyŝej 50 lat (pod wpływem czynników atmosferycznych materiał ulega powolnej samowulkanizacji), EPDM jest jedynym z nielicznych pokryć dachowych, które nie wymagają konserwacji Obróbki blacharskie. Blacha cynkowo - tytanowa wg PN EN 612, EN Proponuje się zastosowanie blachy o grubości rdzenia stalowego: 0,55mm. Jest to blacha cynkowo tytanowa (płaska), naturalna o kolorze RAL Blacha taka nie wymaga konserwacji pod wpływem czynników atmosferycznych, poniewaŝ samoczynnie tworzy się warstwa ochronna. Charakteryzuje się duŝą plastycznością umoŝliwiającą łatwe formowanie, trwałością ponad 100 lat oraz łatwym lutowaniem. Szerokości arkusza 1000mm Długości arkusza 2000, 3000mm Masa1m2 4,0kg 2.7. Systemy rynnowe. NaleŜy zastosować system rynnowy z PCV. Rynny i rury w kolorze grafitowym. Sposób łączenia łączniki systemowe. Wszystkie dodatkowe elementy montaŝowe rynien i rur spustowych naleŝy przyjmować zgodnie z ofertą systemową producenta. Zastosowane profile: - Rynny średnica Rury spustowe średnica SPRZĘT. Wybór sprzętu i narzędzi do wykonywania robót w dostosowaniu do technologii robót przewidzianej przez producenta preparatu naleŝy do Wykonawcy i podlega akceptacji przez InŜyniera. Wykonawca zobowiązuje się do zapewnienia kompletnego zestawu narzędzi, niezbędnych do prawidłowego i terminowego wykonania prac. Roboty moŝna wykonać ręcznie lub przy uŝyciu dowolnego typu: młotek dekarski, wkrętarka akumulatorowa, noŝyce ręczne, palnik oraz nitownica. 4. TRANSPORT. Wykonawca zobowiązuje się do zapewnienia środków transportu niezbędnych do prawidłowego i terminowego wykonywania prac oraz rozładunku materiałów, w sposób nie wpływający na obniŝenie jakości przewoŝonych materiałów. Środki transportu wykorzystywane przez Wykonawcę powinny być sprawne technicznie i spełniać wymagania techniczne w zakresie BHP oraz przepisów o ruchu drogowym. Do transportu materiałów naleŝy wykorzystać samochody skrzyniowe, posiadające moŝliwość zabezpieczenia ładunku przed czynnikami atmosferycznymi tzn. np. zabezpieczenie przed deszczem składnika suchego zaprawy oraz mrozem składnika płynnego. PrzewoŜony ładunek zabezpieczyć przed spadaniem i przesuwaniem. Składowanie materiałów musi równieŝ spełniać powyŝsze warunki. Materiały naleŝy przewozić i przechowywać zgodnie z instrukcją producenta, w pełnych, fabrycznie zamkniętych opakowaniach z nienaruszonymi etykietami w suchych warunkach. Chronić przed wilgocią. 5. WYKONANIE ROBÓT 5.1. Podkład: - Równość płaszczyzny połaci z łat powinna być taka aby prześwit między powierzchnią łat a łatą kontrolną długości 3 m, połoŝoną na co najmniej 3 łatach, był nie większy niŝ 5 mm w kierunku prostopadłym do spadku i nie większy niŝ 10 mm w kierunku równoległym do spadku. - Podkład winien być zdylatowany w miejscach dylatacji konstrukcji budynku - Podkład musi mieć odpowiednie uformowanie w miejscach styku z elementami wystającymi ponad powierzchnię pokrycia - Podkład musi mieć osadzone uchwyty do zawieszenia rynny Dachówki: - NaleŜy stosować się do wymagań ogólnych - Do robót pokrywczych moŝna przystąpić po spełnieniu wymagań ogólnych i szczegółowych dotyczących podkładu. - Krycie dachów przy uŝyciu zaprawy do uszczelniania styków i wykonywania obróbek blacharskich moŝe być wykonywane w temperaturze powyŝej +5st.C. - Przed przystąpieniem do układania dachówek powinny być wykonane obróbki blacharskie na okapach, w koszach, przy murach ogniowych i kominach rurach i podobnych elementach przechodzących przez pokrycie dachowe, z moŝliwością zastosowania tzw. Fartuchów blaszanych na pokrycie od strony okapu.

3 - Dachówki powinny być ułoŝone prostopadle do okapu, tak aby sznur przeciągnięty wzdłuŝ poszczególnych rzędów był poziomy i jednocześnie dotykał dolnego widocznego brzegu skrajnych dachówek w danym rzędzie. Odległość od sznura do dolnego brzegu pozostałych dachówek w tym rzędzie nie powinna być większa niŝ 1 cm. Dopuszczalne odchyłki od kierunku poziomego wynoszą 2 mm na 1 m i 30 mm na całej długości rzędu. - Dolne brzegi pierwszego rzędu dachówek powinny być oparte na desce okapowej, nachylonej odpowiednio do połaci dachowej i pokrytej podłuŝnym pasem blachy ocynkowanej, cynkowej lub powlekanej systemowej o szerokości co najmniej 20 cm. Dolne krawędzie dachówek powinny być zabezpieczone przed odrywaniem haczykami ocynkowanymi wbitymi w deskę okapową. - Krycie dachówką polega na zawieszaniu na kaŝdej łacie jednego rzędu dachówek - Styki prostopadłe do okapu powinny tworzyć linię prostą. Dopuszczalne odchyłki wynoszą 0,5 cm. - Poszczególne rzędy dachówek powinny zachodzić na siebie na długości zgodnej z typem dachówki. - W strefie wiatrowej na połaciach dachowych od strony przewaŝających wiatrów ( zachodnia i południowa) kaŝda dachówka powinna być przywiązana drutem przechodzącym przez otwór w nosku dachówki do gwoździ ocynkowanych wbitych do łaty od strony poddasza. Na pozostałych stronach co 5 dachówkę naleŝy mocować. - Pozostałe wymagania muszą być zgodne z wytycznymi producenta oraz PN-71/B Obróbki blacharskie: - Obróbki blacharskie powinny być wpuszczone pod elementy pokrycia w taki sposób aby nie powodowały podciągania kapilarnego wody Łaty - Łaty podkładu naleŝy przybijać do krokwi jednym gwoździem. Styki łat powinny znajdować się na krokwiach. - Rozstaw łat naleŝy dostosować do rodzaju dachówek. - Do czół krokwi naleŝy przybić deskę grubości 0k 38 mm w celu umocowania do niej uchwytów rynnowych. Wierzch deski powinien pokrywać się z wierzchem łaty okapowej. - WzdłuŜ kalenicy i naroŝy naleŝy przybić dodatkowe łaty do mocowania gąsiorów. - WzdłuŜ kosza dachowego przewidzianego do pokrycia blachą, powinna być przybita deska środkowa wzdłuŝ osi kosza a po obu jej stronach deski łączone na styk - Łaty i deski powinny być zabezpieczone przed zagrzybieniem środkami dopuszczonymi do stosowania w budownictwie Wiatroizolacja - Wiatroizolację montujemy przed montaŝem kontrłat i łat. - Wiatroizolację przybijamy za pomocą gwoździ z szerokim łebkiem lub zszywek do krokwi. - Połączenie wiatroizolacji naleŝy wykonać na podwójny zakład lub klejenie - Wiatroizolację montujemy tak aby pozostawić lekki zwis folii Membrana EPDM W systemie mechanicznego mocowania stosujemy wielkogabarytowe arkusze membrany EPDM układając je luźno na odpowiednim podłoŝu. Membrana przy obwodzie budynku moŝe być przyklejona do podłoŝa lub przymocowana mechanicznie zgodnie z wymaganiami technologicznymi. Na powierzchni dachu membrana mocowana jest za pomocą płaskownika, układanego na membranie i/lub w złączu sąsiednich arkuszy. Odległości między płaskownikami mogą być róŝne, w zaleŝności od przewidywanej siły ssącej wiatru. Płaskowniki na arkuszach są zabezpieczone taśmą o szerokości 150 mm. Połączenia między arkuszami zawierają płaskownik w zakładzie minimalnym 200 mm, a pozostałe mają zakład o szerokości przynajmniej 100 mm. Wszystkie połączenia, są klejone za pomocą specjalnej taśmy klejącej, tworząc jednorodną wodoodporną membranę. Wszelkie wykończenie pokrycia na obrzeŝach dachu i przy elementach wystających z konstrukcji dachu powinny być wykonane zgodnie ze specyfikacją firmy Firestone. 6. KONTROLA JAKOŚCI 6.1. Materiały izolacyjne. Wymagana jakość materiałów izolacyjnych powinna być potwierdzona przez producenta przez zaświadczenie o jakości lub znakiem kontroli jakości zamieszczonym na opakowaniu lub innym równorzędnym dokumentem. Materiały izolacyjne dostarczone na budowę bez dokumentów potwierdzających przez producenta ich jakość nie mogą być dopuszczone do stosowania. Odbiór materiałów izolacyjnych powinien obejmować zgodność z dokumentacją projektową oraz sprawdzenie właściwości technicznych tych materiałów z wystawionymi atestami wytwórcy. W przypadku zastrzeŝeń, co do zgodności materiału z zaświadczeniem o jakości wystawionym przez producenta - powinien być on zbadany zgodnie z postanowieniami normy państwowej. Nie dopuszcza się stosowania do robót materiałów izolacyjnych, których właściwości nie odpowiadają

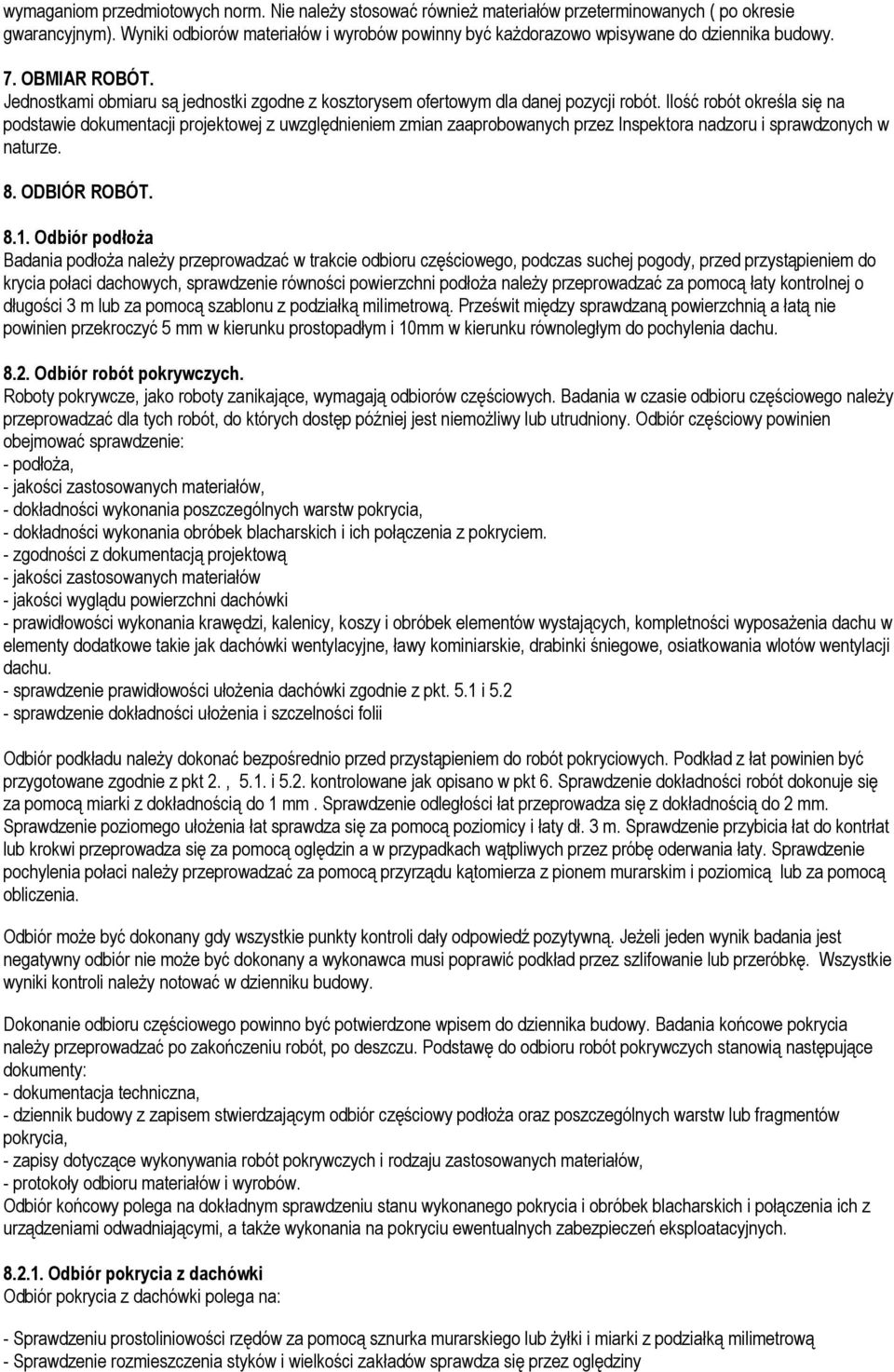

4 wymaganiom przedmiotowych norm. Nie naleŝy stosować równieŝ materiałów przeterminowanych ( po okresie gwarancyjnym). Wyniki odbiorów materiałów i wyrobów powinny być kaŝdorazowo wpisywane do dziennika budowy. 7. OBMIAR ROBÓT. Jednostkami obmiaru są jednostki zgodne z kosztorysem ofertowym dla danej pozycji robót. Ilość robót określa się na podstawie dokumentacji projektowej z uwzględnieniem zmian zaaprobowanych przez Inspektora nadzoru i sprawdzonych w naturze. 8. ODBIÓR ROBÓT Odbiór podłoŝa Badania podłoŝa naleŝy przeprowadzać w trakcie odbioru częściowego, podczas suchej pogody, przed przystąpieniem do krycia połaci dachowych, sprawdzenie równości powierzchni podłoŝa naleŝy przeprowadzać za pomocą łaty kontrolnej o długości 3 m lub za pomocą szablonu z podziałką milimetrową. Prześwit między sprawdzaną powierzchnią a łatą nie powinien przekroczyć 5 mm w kierunku prostopadłym i 10mm w kierunku równoległym do pochylenia dachu Odbiór robót pokrywczych. Roboty pokrywcze, jako roboty zanikające, wymagają odbiorów częściowych. Badania w czasie odbioru częściowego naleŝy przeprowadzać dla tych robót, do których dostęp później jest niemoŝliwy lub utrudniony. Odbiór częściowy powinien obejmować sprawdzenie: - podłoŝa, - jakości zastosowanych materiałów, - dokładności wykonania poszczególnych warstw pokrycia, - dokładności wykonania obróbek blacharskich i ich połączenia z pokryciem. - zgodności z dokumentacją projektową - jakości zastosowanych materiałów - jakości wyglądu powierzchni dachówki - prawidłowości wykonania krawędzi, kalenicy, koszy i obróbek elementów wystających, kompletności wyposaŝenia dachu w elementy dodatkowe takie jak dachówki wentylacyjne, ławy kominiarskie, drabinki śniegowe, osiatkowania wlotów wentylacji dachu. - sprawdzenie prawidłowości ułoŝenia dachówki zgodnie z pkt. 5.1 i sprawdzenie dokładności ułoŝenia i szczelności folii Odbiór podkładu naleŝy dokonać bezpośrednio przed przystąpieniem do robót pokryciowych. Podkład z łat powinien być przygotowane zgodnie z pkt 2., 5.1. i 5.2. kontrolowane jak opisano w pkt 6. Sprawdzenie dokładności robót dokonuje się za pomocą miarki z dokładnością do 1 mm. Sprawdzenie odległości łat przeprowadza się z dokładnością do 2 mm. Sprawdzenie poziomego ułoŝenia łat sprawdza się za pomocą poziomicy i łaty dł. 3 m. Sprawdzenie przybicia łat do kontrłat lub krokwi przeprowadza się za pomocą oględzin a w przypadkach wątpliwych przez próbę oderwania łaty. Sprawdzenie pochylenia połaci naleŝy przeprowadzać za pomocą przyrządu kątomierza z pionem murarskim i poziomicą lub za pomocą obliczenia. Odbiór moŝe być dokonany gdy wszystkie punkty kontroli dały odpowiedź pozytywną. JeŜeli jeden wynik badania jest negatywny odbiór nie moŝe być dokonany a wykonawca musi poprawić podkład przez szlifowanie lub przeróbkę. Wszystkie wyniki kontroli naleŝy notować w dzienniku budowy. Dokonanie odbioru częściowego powinno być potwierdzone wpisem do dziennika budowy. Badania końcowe pokrycia naleŝy przeprowadzać po zakończeniu robót, po deszczu. Podstawę do odbioru robót pokrywczych stanowią następujące dokumenty: - dokumentacja techniczna, - dziennik budowy z zapisem stwierdzającym odbiór częściowy podłoŝa oraz poszczególnych warstw lub fragmentów pokrycia, - zapisy dotyczące wykonywania robót pokrywczych i rodzaju zastosowanych materiałów, - protokoły odbioru materiałów i wyrobów. Odbiór końcowy polega na dokładnym sprawdzeniu stanu wykonanego pokrycia i obróbek blacharskich i połączenia ich z urządzeniami odwadniającymi, a takŝe wykonania na pokryciu ewentualnych zabezpieczeń eksploatacyjnych Odbiór pokrycia z dachówki Odbiór pokrycia z dachówki polega na: - Sprawdzeniu prostoliniowości rzędów za pomocą sznurka murarskiego lub Ŝyłki i miarki z podziałką milimetrową - Sprawdzenie rozmieszczenia styków i wielkości zakładów sprawdza się przez oględziny

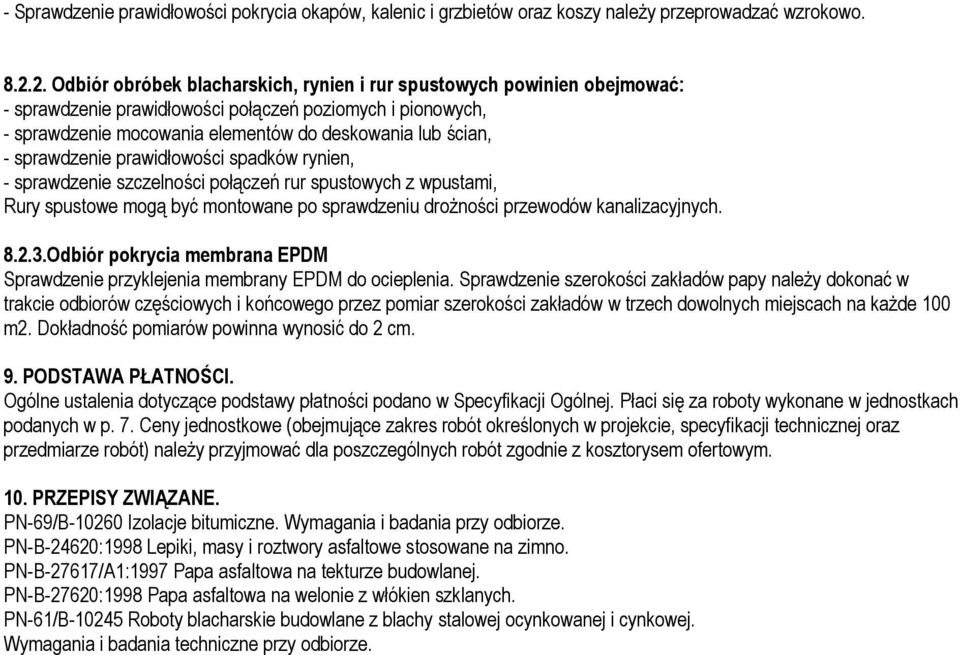

5 - Sprawdzenie prawidłowości pokrycia okapów, kalenic i grzbietów oraz koszy naleŝy przeprowadzać wzrokowo Odbiór obróbek blacharskich, rynien i rur spustowych powinien obejmować: - sprawdzenie prawidłowości połączeń poziomych i pionowych, - sprawdzenie mocowania elementów do deskowania lub ścian, - sprawdzenie prawidłowości spadków rynien, - sprawdzenie szczelności połączeń rur spustowych z wpustami, Rury spustowe mogą być montowane po sprawdzeniu droŝności przewodów kanalizacyjnych Odbiór pokrycia membrana EPDM Sprawdzenie przyklejenia membrany EPDM do ocieplenia. Sprawdzenie szerokości zakładów papy naleŝy dokonać w trakcie odbiorów częściowych i końcowego przez pomiar szerokości zakładów w trzech dowolnych miejscach na kaŝde 100 m2. Dokładność pomiarów powinna wynosić do 2 cm. 9. PODSTAWA PŁATNOŚCI. Ogólne ustalenia dotyczące podstawy płatności podano w Specyfikacji Ogólnej. Płaci się za roboty wykonane w jednostkach podanych w p. 7. Ceny jednostkowe (obejmujące zakres robót określonych w projekcie, specyfikacji technicznej oraz przedmiarze robót) naleŝy przyjmować dla poszczególnych robót zgodnie z kosztorysem ofertowym. 10. PRZEPISY ZWIĄZANE. PN-69/B Izolacje bitumiczne. Wymagania i badania przy odbiorze. PN-B-24620:1998 Lepiki, masy i roztwory asfaltowe stosowane na zimno. PN-B-27617/A1:1997 Papa asfaltowa na tekturze budowlanej. PN-B-27620:1998 Papa asfaltowa na welonie z włókien szklanych. PN-61/B Roboty blacharskie budowlane z blachy stalowej ocynkowanej i cynkowej. Wymagania i badania techniczne przy odbiorze.
