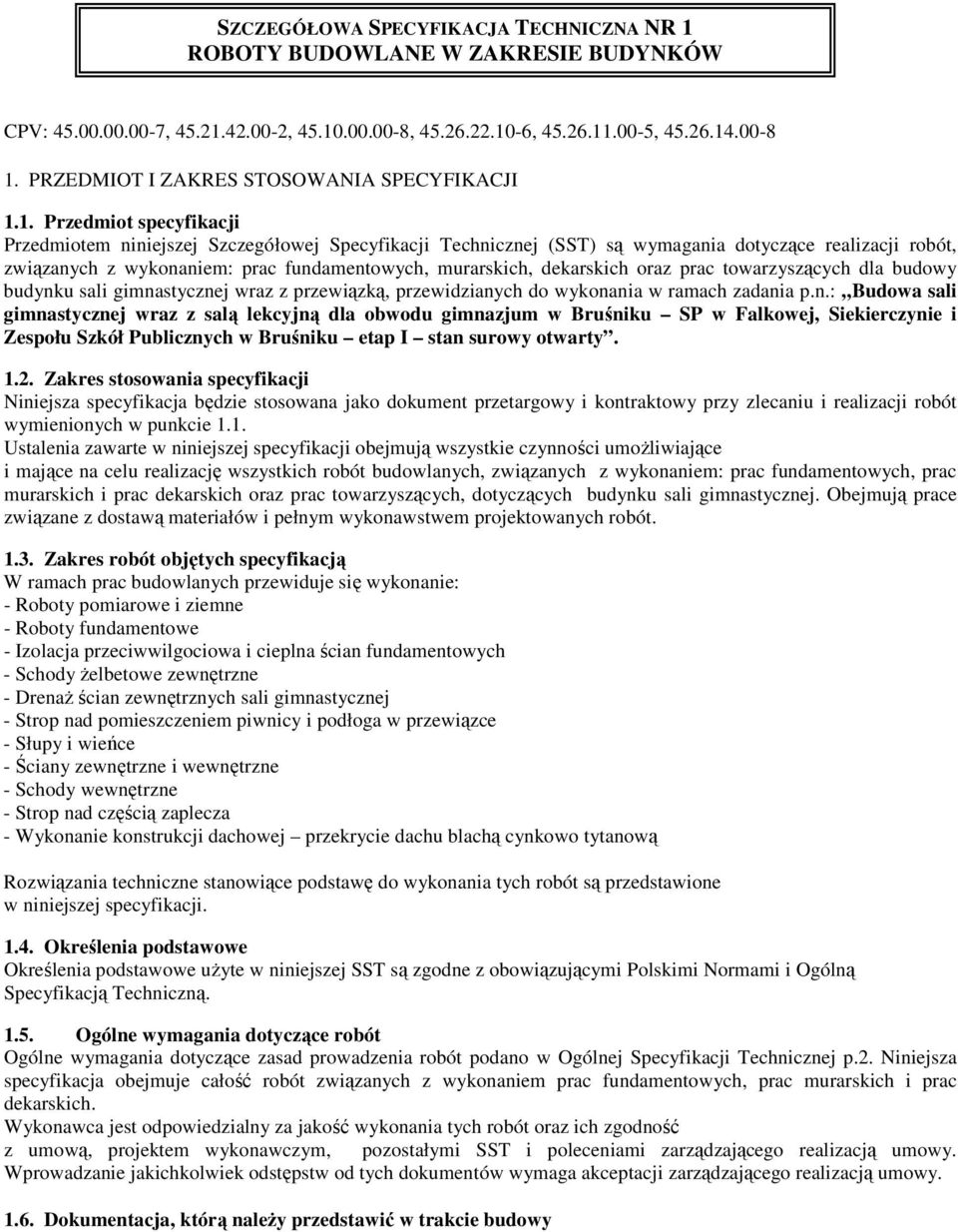

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA NR 1 ROBOTY BUDOWLANE W ZAKRESIE BUDYNKÓW CPV: , , , , , PRZEDMIOT I ZAKRES STOSOWANIA SPECYFIKACJI 1.1. Przedmiot specyfikacji Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej (SST) są wymagania dotyczące realizacji robót, związanych z wykonaniem: prac fundamentowych, murarskich, dekarskich oraz prac towarzyszących dla budowy budynku sali gimnastycznej wraz z przewiązką, przewidzianych do wykonania w ramach zadania p.n.: Budowa sali gimnastycznej wraz z salą lekcyjną dla obwodu gimnazjum w Bruśniku SP w Falkowej, Siekierczynie i Zespołu Szkół Publicznych w Bruśniku etap I stan surowy otwarty Zakres stosowania specyfikacji Niniejsza specyfikacja będzie stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie 1.1. Ustalenia zawarte w niniejszej specyfikacji obejmują wszystkie czynności umoŝliwiające i mające na celu realizację wszystkich robót budowlanych, związanych z wykonaniem: prac fundamentowych, prac murarskich i prac dekarskich oraz prac towarzyszących, dotyczących budynku sali gimnastycznej. Obejmują prace związane z dostawą materiałów i pełnym wykonawstwem projektowanych robót Zakres robót objętych specyfikacją W ramach prac budowlanych przewiduje się wykonanie: - Roboty pomiarowe i ziemne - Roboty fundamentowe - Izolacja przeciwwilgociowa i cieplna ścian fundamentowych - Schody Ŝelbetowe zewnętrzne - DrenaŜ ścian zewnętrznych sali gimnastycznej - Strop nad pomieszczeniem piwnicy i podłoga w przewiązce - Słupy i wieńce - Ściany zewnętrzne i wewnętrzne - Schody wewnętrzne - Strop nad częścią zaplecza - Wykonanie konstrukcji dachowej przekrycie dachu blachą cynkowo tytanową Rozwiązania techniczne stanowiące podstawę do wykonania tych robót są przedstawione w niniejszej specyfikacji Określenia podstawowe Określenia podstawowe uŝyte w niniejszej SST są zgodne z obowiązującymi Polskimi Normami i Ogólną Specyfikacją Techniczną Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące zasad prowadzenia robót podano w Ogólnej Specyfikacji Technicznej p.2. Niniejsza specyfikacja obejmuje całość robót związanych z wykonaniem prac fundamentowych, prac murarskich i prac dekarskich. Wykonawca jest odpowiedzialny za jakość wykonania tych robót oraz ich zgodność z umową, projektem wykonawczym, pozostałymi SST i poleceniami zarządzającego realizacją umowy. Wprowadzanie jakichkolwiek odstępstw od tych dokumentów wymaga akceptacji zarządzającego realizacją umowy Dokumentacja, którą naleŝy przedstawić w trakcie budowy

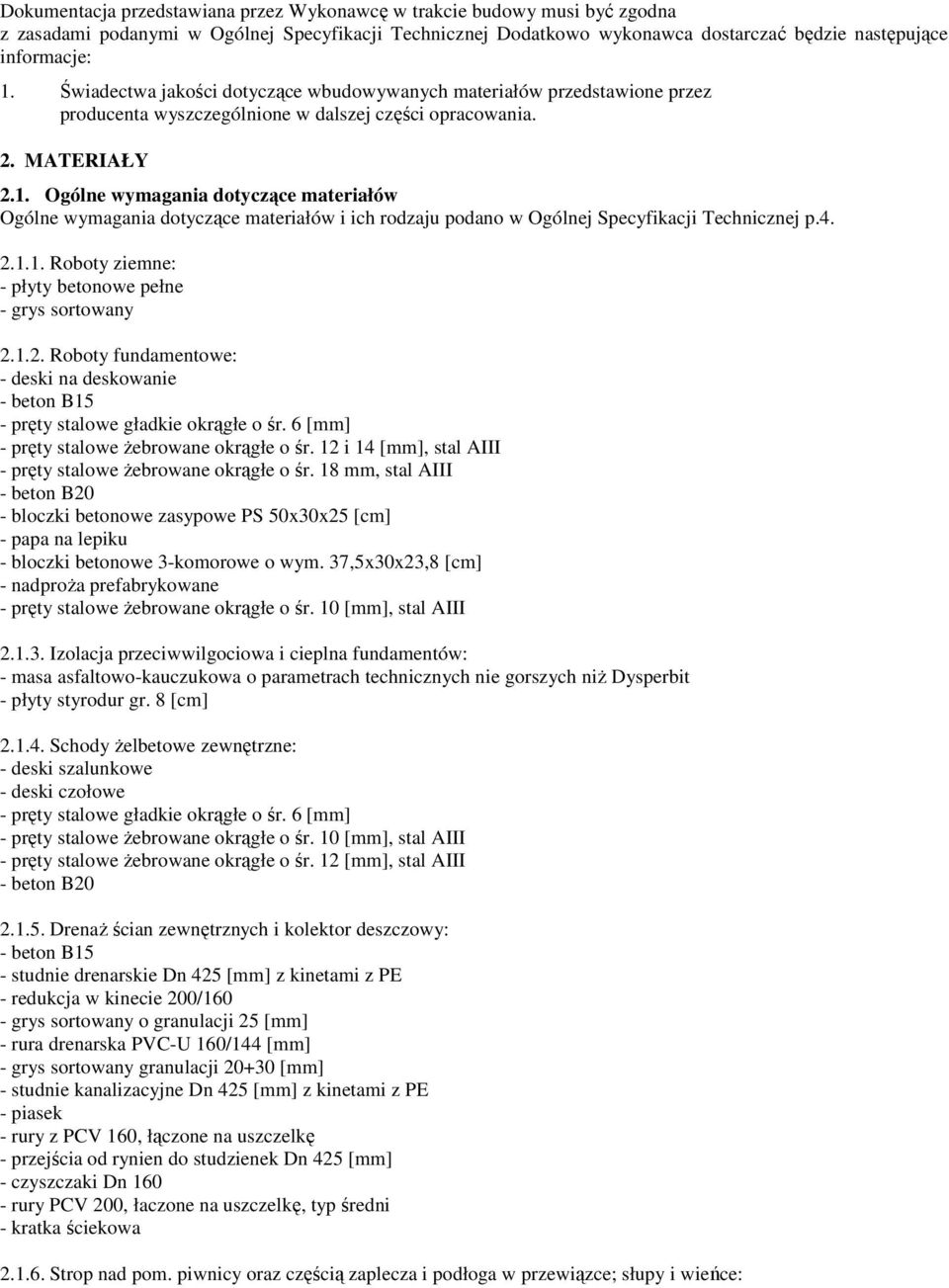

2 Dokumentacja przedstawiana przez Wykonawcę w trakcie budowy musi być zgodna z zasadami podanymi w Ogólnej Specyfikacji Technicznej Dodatkowo wykonawca dostarczać będzie następujące informacje: 1. Świadectwa jakości dotyczące wbudowywanych materiałów przedstawione przez producenta wyszczególnione w dalszej części opracowania. 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów i ich rodzaju podano w Ogólnej Specyfikacji Technicznej p Roboty ziemne: - płyty betonowe pełne - grys sortowany Roboty fundamentowe: - deski na deskowanie - beton B15 - pręty stalowe Ŝebrowane okrągłe o śr. 12 i 14 [mm], stal AIII - pręty stalowe Ŝebrowane okrągłe o śr. 18 mm, stal AIII - bloczki betonowe zasypowe PS 50x30x25 [cm] - papa na lepiku - bloczki betonowe 3-komorowe o wym. 37,5x30x23,8 [cm] - nadproŝa prefabrykowane - pręty stalowe Ŝebrowane okrągłe o śr. 10 [mm], stal AIII Izolacja przeciwwilgociowa i cieplna fundamentów: - masa asfaltowo-kauczukowa o parametrach technicznych nie gorszych niŝ Dysperbit - płyty styrodur gr. 8 [cm] Schody Ŝelbetowe zewnętrzne: - deski szalunkowe - deski czołowe - pręty stalowe Ŝebrowane okrągłe o śr. 10 [mm], stal AIII DrenaŜ ścian zewnętrznych i kolektor deszczowy: - beton B15 - studnie drenarskie Dn 425 [mm] z kinetami z PE - redukcja w kinecie 200/160 - grys sortowany o granulacji 25 [mm] - rura drenarska PVC-U 160/144 [mm] - grys sortowany granulacji [mm] - studnie kanalizacyjne Dn 425 [mm] z kinetami z PE - piasek - rury z PCV 160, łączone na uszczelkę - przejścia od rynien do studzienek Dn 425 [mm] - czyszczaki Dn rury PCV 200, łaczone na uszczelkę, typ średni - kratka ściekowa Strop nad pom. piwnicy oraz częścią zaplecza i podłoga w przewiązce; słupy i wieńce:

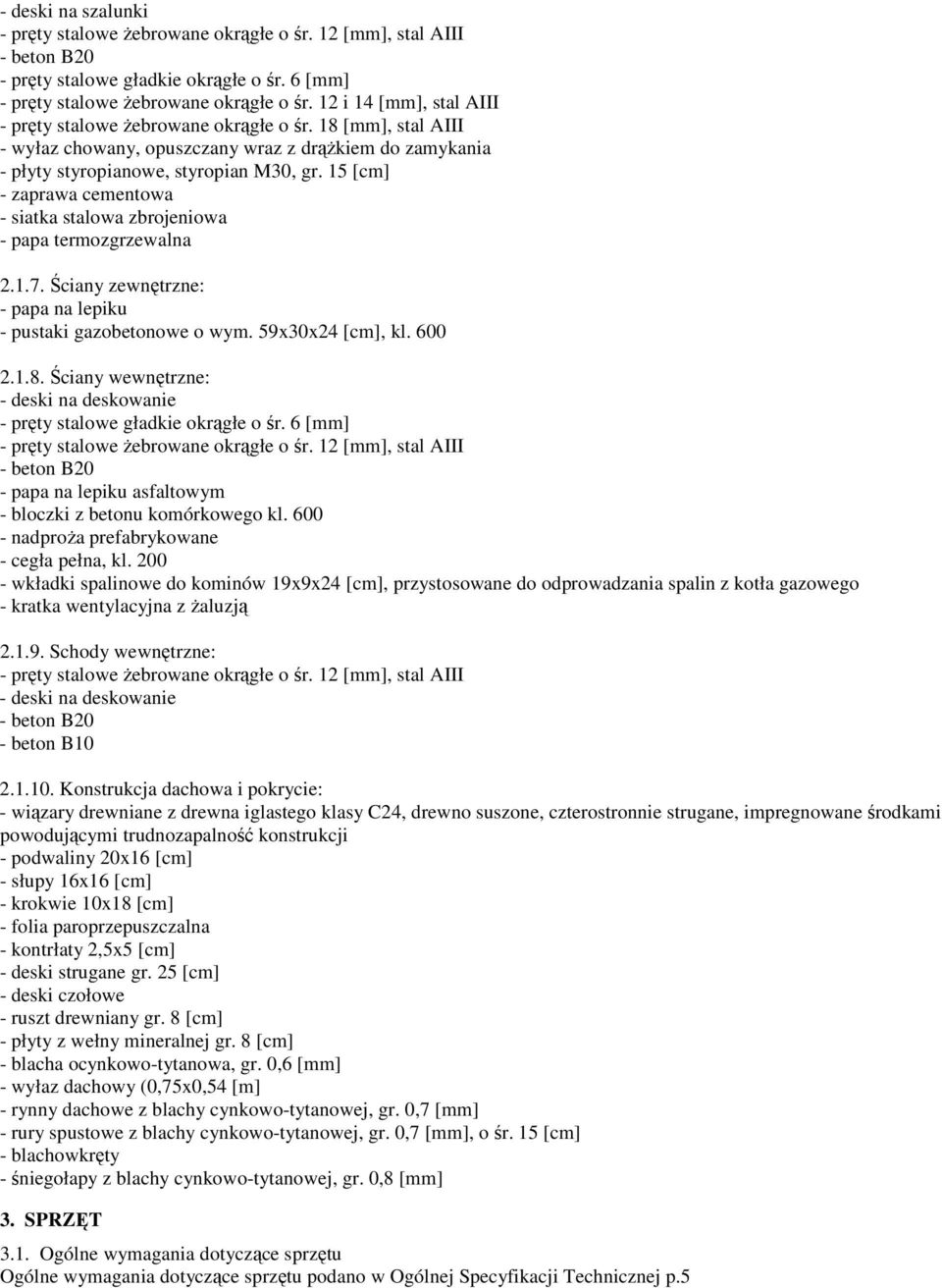

3 - deski na szalunki - pręty stalowe Ŝebrowane okrągłe o śr. 12 i 14 [mm], stal AIII - pręty stalowe Ŝebrowane okrągłe o śr. 18 [mm], stal AIII - wyłaz chowany, opuszczany wraz z drąŝkiem do zamykania - płyty styropianowe, styropian M30, gr. 15 [cm] - zaprawa cementowa - siatka stalowa zbrojeniowa - papa termozgrzewalna Ściany zewnętrzne: - papa na lepiku - pustaki gazobetonowe o wym. 59x30x24 [cm], kl Ściany wewnętrzne: - deski na deskowanie - papa na lepiku asfaltowym - bloczki z betonu komórkowego kl nadproŝa prefabrykowane - cegła pełna, kl wkładki spalinowe do kominów 19x9x24 [cm], przystosowane do odprowadzania spalin z kotła gazowego - kratka wentylacyjna z Ŝaluzją Schody wewnętrzne: - deski na deskowanie - beton B Konstrukcja dachowa i pokrycie: - wiązary drewniane z drewna iglastego klasy C24, drewno suszone, czterostronnie strugane, impregnowane środkami powodującymi trudnozapalność konstrukcji - podwaliny 20x16 [cm] - słupy 16x16 [cm] - krokwie 10x18 [cm] - folia paroprzepuszczalna - kontrłaty 2,5x5 [cm] - deski strugane gr. 25 [cm] - deski czołowe - ruszt drewniany gr. 8 [cm] - płyty z wełny mineralnej gr. 8 [cm] - blacha ocynkowo-tytanowa, gr. 0,6 [mm] - wyłaz dachowy (0,75x0,54 [m] - rynny dachowe z blachy cynkowo-tytanowej, gr. 0,7 [mm] - rury spustowe z blachy cynkowo-tytanowej, gr. 0,7 [mm], o śr. 15 [cm] - blachowkręty - śniegołapy z blachy cynkowo-tytanowej, gr. 0,8 [mm] 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w Ogólnej Specyfikacji Technicznej p.5

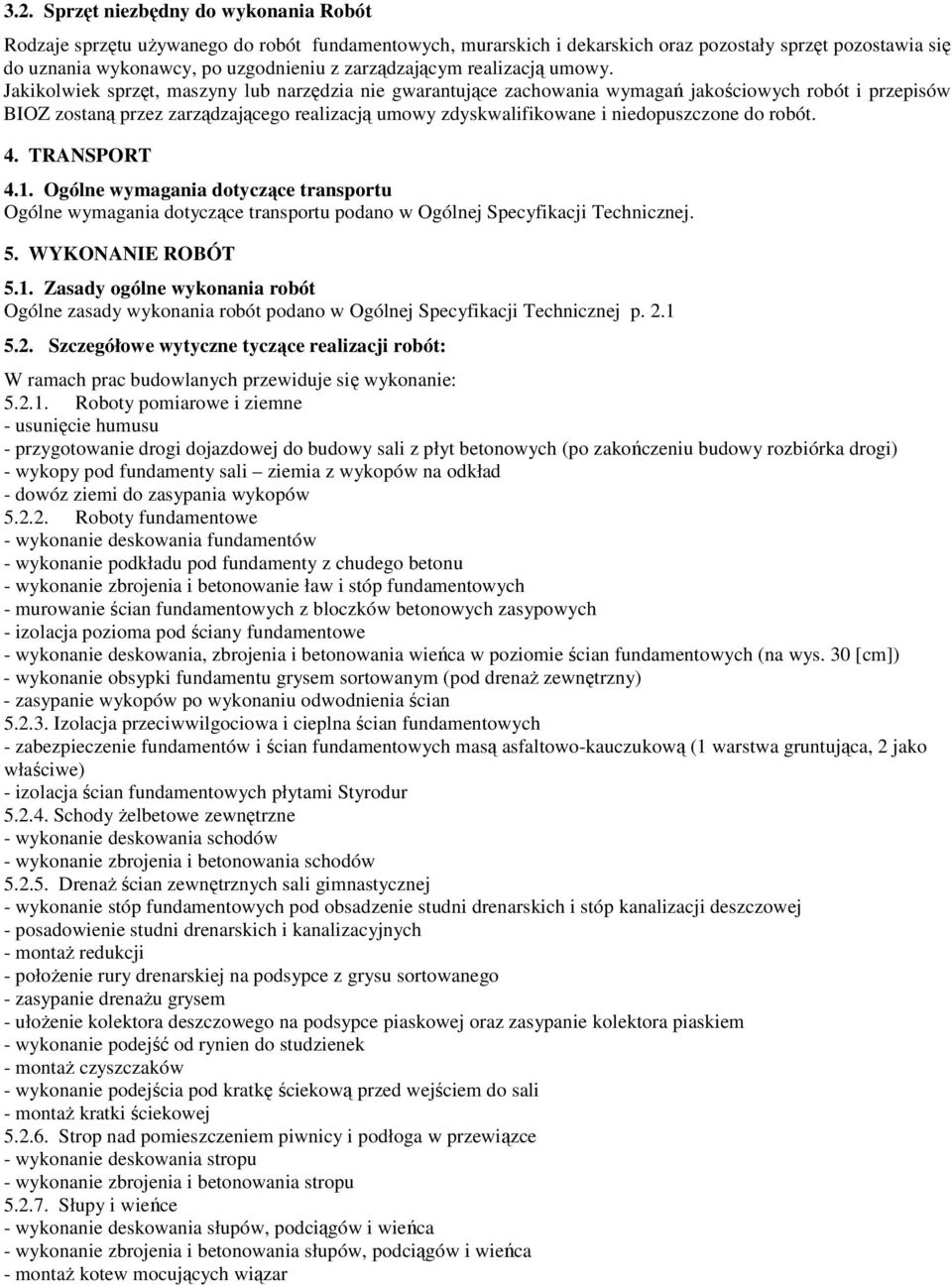

4 3.2. Sprzęt niezbędny do wykonania Robót Rodzaje sprzętu uŝywanego do robót fundamentowych, murarskich i dekarskich oraz pozostały sprzęt pozostawia się do uznania wykonawcy, po uzgodnieniu z zarządzającym realizacją umowy. Jakikolwiek sprzęt, maszyny lub narzędzia nie gwarantujące zachowania wymagań jakościowych robót i przepisów BIOZ zostaną przez zarządzającego realizacją umowy zdyskwalifikowane i niedopuszczone do robót. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w Ogólnej Specyfikacji Technicznej. 5. WYKONANIE ROBÓT 5.1. Zasady ogólne wykonania robót Ogólne zasady wykonania robót podano w Ogólnej Specyfikacji Technicznej p Szczegółowe wytyczne tyczące realizacji robót: W ramach prac budowlanych przewiduje się wykonanie: Roboty pomiarowe i ziemne - usunięcie humusu - przygotowanie drogi dojazdowej do budowy sali z płyt betonowych (po zakończeniu budowy rozbiórka drogi) - wykopy pod fundamenty sali ziemia z wykopów na odkład - dowóz ziemi do zasypania wykopów Roboty fundamentowe - wykonanie deskowania fundamentów - wykonanie podkładu pod fundamenty z chudego betonu - wykonanie zbrojenia i betonowanie ław i stóp fundamentowych - murowanie ścian fundamentowych z bloczków betonowych zasypowych - izolacja pozioma pod ściany fundamentowe - wykonanie deskowania, zbrojenia i betonowania wieńca w poziomie ścian fundamentowych (na wys. 30 [cm]) - wykonanie obsypki fundamentu grysem sortowanym (pod drenaŝ zewnętrzny) - zasypanie wykopów po wykonaniu odwodnienia ścian Izolacja przeciwwilgociowa i cieplna ścian fundamentowych - zabezpieczenie fundamentów i ścian fundamentowych masą asfaltowo-kauczukową (1 warstwa gruntująca, 2 jako właściwe) - izolacja ścian fundamentowych płytami Styrodur Schody Ŝelbetowe zewnętrzne - wykonanie deskowania schodów - wykonanie zbrojenia i betonowania schodów DrenaŜ ścian zewnętrznych sali gimnastycznej - wykonanie stóp fundamentowych pod obsadzenie studni drenarskich i stóp kanalizacji deszczowej - posadowienie studni drenarskich i kanalizacyjnych - montaŝ redukcji - połoŝenie rury drenarskiej na podsypce z grysu sortowanego - zasypanie drenaŝu grysem - ułoŝenie kolektora deszczowego na podsypce piaskowej oraz zasypanie kolektora piaskiem - wykonanie podejść od rynien do studzienek - montaŝ czyszczaków - wykonanie podejścia pod kratkę ściekową przed wejściem do sali - montaŝ kratki ściekowej Strop nad pomieszczeniem piwnicy i podłoga w przewiązce - wykonanie deskowania stropu - wykonanie zbrojenia i betonowania stropu Słupy i wieńce - wykonanie deskowania słupów, podciągów i wieńca - wykonanie zbrojenia i betonowania słupów, podciągów i wieńca - montaŝ kotew mocujących wiązar

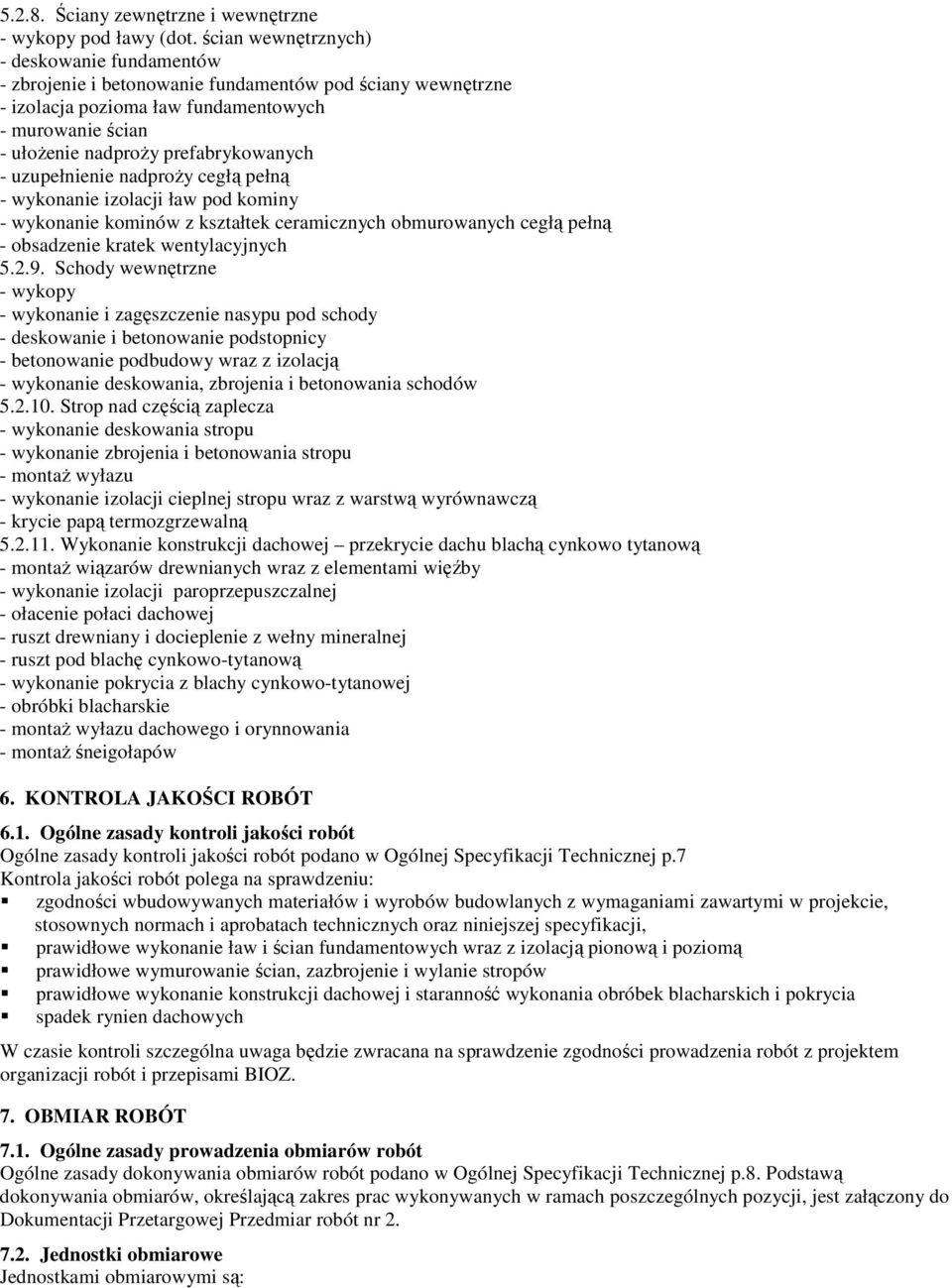

5 Ściany zewnętrzne i wewnętrzne - wykopy pod ławy (dot. ścian wewnętrznych) - deskowanie fundamentów - zbrojenie i betonowanie fundamentów pod ściany wewnętrzne - izolacja pozioma ław fundamentowych - murowanie ścian - ułoŝenie nadproŝy prefabrykowanych - uzupełnienie nadproŝy cegłą pełną - wykonanie izolacji ław pod kominy - wykonanie kominów z kształtek ceramicznych obmurowanych cegłą pełną - obsadzenie kratek wentylacyjnych Schody wewnętrzne - wykopy - wykonanie i zagęszczenie nasypu pod schody - deskowanie i betonowanie podstopnicy - betonowanie podbudowy wraz z izolacją - wykonanie deskowania, zbrojenia i betonowania schodów Strop nad częścią zaplecza - wykonanie deskowania stropu - wykonanie zbrojenia i betonowania stropu - montaŝ wyłazu - wykonanie izolacji cieplnej stropu wraz z warstwą wyrównawczą - krycie papą termozgrzewalną Wykonanie konstrukcji dachowej przekrycie dachu blachą cynkowo tytanową - montaŝ wiązarów drewnianych wraz z elementami więźby - wykonanie izolacji paroprzepuszczalnej - ołacenie połaci dachowej - ruszt drewniany i docieplenie z wełny mineralnej - ruszt pod blachę cynkowo-tytanową - wykonanie pokrycia z blachy cynkowo-tytanowej - obróbki blacharskie - montaŝ wyłazu dachowego i orynnowania - montaŝ śneigołapów 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w Ogólnej Specyfikacji Technicznej p.7 Kontrola jakości robót polega na sprawdzeniu: zgodności wbudowywanych materiałów i wyrobów budowlanych z wymaganiami zawartymi w projekcie, stosownych normach i aprobatach technicznych oraz niniejszej specyfikacji, prawidłowe wykonanie ław i ścian fundamentowych wraz z izolacją pionową i poziomą prawidłowe wymurowanie ścian, zazbrojenie i wylanie stropów prawidłowe wykonanie konstrukcji dachowej i staranność wykonania obróbek blacharskich i pokrycia spadek rynien dachowych W czasie kontroli szczególna uwaga będzie zwracana na sprawdzenie zgodności prowadzenia robót z projektem organizacji robót i przepisami BIOZ. 7. OBMIAR ROBÓT 7.1. Ogólne zasady prowadzenia obmiarów robót Ogólne zasady dokonywania obmiarów robót podano w Ogólnej Specyfikacji Technicznej p.8. Podstawą dokonywania obmiarów, określającą zakres prac wykonywanych w ramach poszczególnych pozycji, jest załączony do Dokumentacji Przetargowej Przedmiar robót nr Jednostki obmiarowe Jednostkami obmiarowymi są:

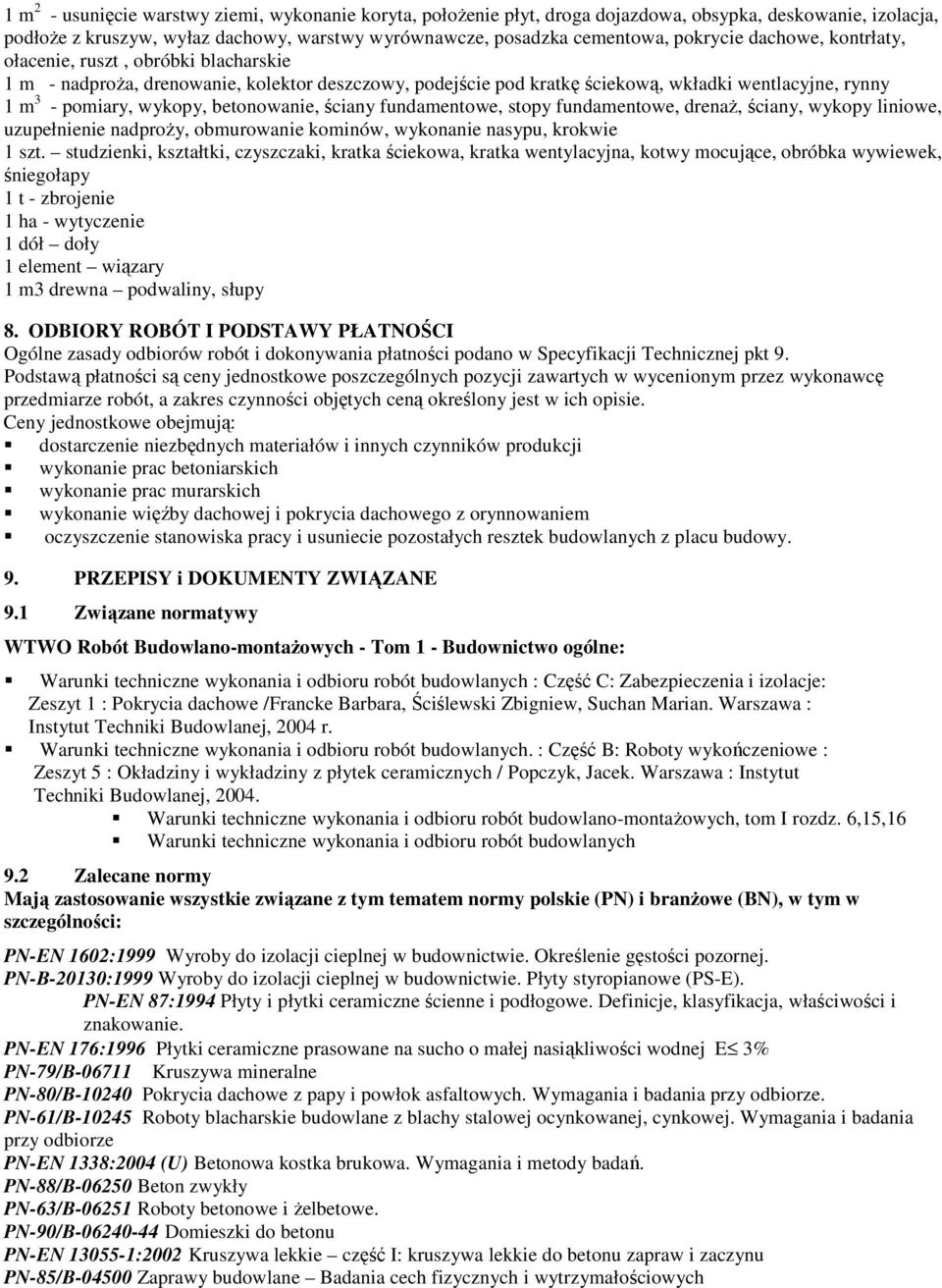

6 1 m 2 - usunięcie warstwy ziemi, wykonanie koryta, połoŝenie płyt, droga dojazdowa, obsypka, deskowanie, izolacja, podłoŝe z kruszyw, wyłaz dachowy, warstwy wyrównawcze, posadzka cementowa, pokrycie dachowe, kontrłaty, ołacenie, ruszt, obróbki blacharskie 1 m - nadproŝa, drenowanie, kolektor deszczowy, podejście pod kratkę ściekową, wkładki wentlacyjne, rynny 1 m 3 - pomiary, wykopy, betonowanie, ściany fundamentowe, stopy fundamentowe, drenaŝ, ściany, wykopy liniowe, uzupełnienie nadproŝy, obmurowanie kominów, wykonanie nasypu, krokwie 1 szt. studzienki, kształtki, czyszczaki, kratka ściekowa, kratka wentylacyjna, kotwy mocujące, obróbka wywiewek, śniegołapy 1 t - zbrojenie 1 ha - wytyczenie 1 dół doły 1 element wiązary 1 m3 drewna podwaliny, słupy 8. ODBIORY ROBÓT I PODSTAWY PŁATNOŚCI Ogólne zasady odbiorów robót i dokonywania płatności podano w Specyfikacji Technicznej pkt 9. Podstawą płatności są ceny jednostkowe poszczególnych pozycji zawartych w wycenionym przez wykonawcę przedmiarze robót, a zakres czynności objętych ceną określony jest w ich opisie. Ceny jednostkowe obejmują: dostarczenie niezbędnych materiałów i innych czynników produkcji wykonanie prac betoniarskich wykonanie prac murarskich wykonanie więźby dachowej i pokrycia dachowego z orynnowaniem oczyszczenie stanowiska pracy i usuniecie pozostałych resztek budowlanych z placu budowy. 9. PRZEPISY i DOKUMENTY ZWIĄZANE 9.1 Związane normatywy WTWO Robót Budowlano-montaŜowych - Tom 1 - Budownictwo ogólne: Warunki techniczne wykonania i odbioru robót budowlanych : Część C: Zabezpieczenia i izolacje: Zeszyt 1 : Pokrycia dachowe /Francke Barbara, Ściślewski Zbigniew, Suchan Marian. Warszawa : Instytut Techniki Budowlanej, 2004 r. Warunki techniczne wykonania i odbioru robót budowlanych. : Część B: Roboty wykończeniowe : Zeszyt 5 : Okładziny i wykładziny z płytek ceramicznych / Popczyk, Jacek. Warszawa : Instytut Techniki Budowlanej, Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych, tom I rozdz. 6,15,16 Warunki techniczne wykonania i odbioru robót budowlanych 9.2 Zalecane normy Mają zastosowanie wszystkie związane z tym tematem normy polskie (PN) i branŝowe (BN), w tym w szczególności: PN-EN 1602:1999 Wyroby do izolacji cieplnej w budownictwie. Określenie gęstości pozornej. PN-B-20130:1999 Wyroby do izolacji cieplnej w budownictwie. Płyty styropianowe (PS-E). PN-EN 87:1994 Płyty i płytki ceramiczne ścienne i podłogowe. Definicje, klasyfikacja, właściwości i znakowanie. PN-EN 176:1996 Płytki ceramiczne prasowane na sucho o małej nasiąkliwości wodnej E 3% PN-79/B Kruszywa mineralne PN-80/B Pokrycia dachowe z papy i powłok asfaltowych. Wymagania i badania przy odbiorze. PN-61/B Roboty blacharskie budowlane z blachy stalowej ocynkowanej, cynkowej. Wymagania i badania przy odbiorze PN-EN 1338:2004 (U) Betonowa kostka brukowa. Wymagania i metody badań. PN-88/B Beton zwykły PN-63/B Roboty betonowe i Ŝelbetowe. PN-90/B Domieszki do betonu PN-EN :2002 Kruszywa lekkie część I: kruszywa lekkie do betonu zapraw i zaczynu PN-85/B Zaprawy budowlane Badania cech fizycznych i wytrzymałościowych

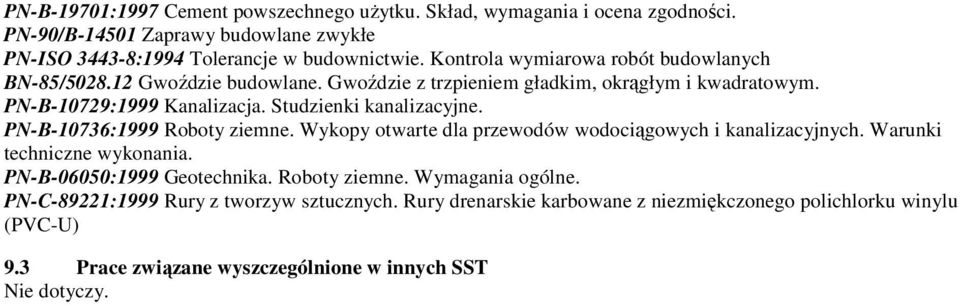

7 PN-B-19701:1997 Cement powszechnego uŝytku. Skład, wymagania i ocena zgodności. PN-90/B Zaprawy budowlane zwykłe PN-ISO :1994 Tolerancje w budownictwie. Kontrola wymiarowa robót budowlanych BN-85/ Gwoździe budowlane. Gwoździe z trzpieniem gładkim, okrągłym i kwadratowym. PN-B-10729:1999 Kanalizacja. Studzienki kanalizacyjne. PN-B-10736:1999 Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania. PN-B-06050:1999 Geotechnika. Roboty ziemne. Wymagania ogólne. PN-C-89221:1999 Rury z tworzyw sztucznych. Rury drenarskie karbowane z niezmiękczonego polichlorku winylu (PVC-U) 9.3 Prace związane wyszczególnione w innych SST Nie dotyczy.
