WZMOCNIENIE PODŁOŻA MATERACEM

Transkrypt

1 D WZMOCNIENIE PODŁOŻA MATERACEM 1. WSTĘP 1.1 Nazwa zadania Zadanie Budowa drogi ekspresowej S5 Poznań (A2 węzeł Poznań Zachód d. Głuchowo ) - Wrocław (A8 węzeł Widawa ), odcinek Poznań (węzeł Poznań Zachód d. Głuchowo ) - Wronczyn (węzeł Mosina d. Wronczyn ) Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej (ST) są wymagania dotyczące wykonania i odbioru warstw wzmacniających podłoże w postaci materaca składającego się z kruszywa 4/31,5 oraz z geosiatki o sztywnych węzłach Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia i odbioru robót związanych z wykonania i odbioru warstw wzmacniających podłoże w postaci materaca składającego się z kruszywa 4/31,5 oraz z geosiatki o sztywnych węzłach w ramach budowy drogi dojazdowej nr Informacje ogólne o terenie budowy Informacje ogólne zwarto w D-M Nazwy i kody Grupa robót: Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz robót w zakresie inżynierii lądowej i wodnej. Klasa robót: Roboty inżynieryjne i budowlane. Kategoria robót: Roboty budowlane w zakresie budowy mostów i tuneli, szybów i kolei podziemnej. 1.6 Określenia podstawowe Określenia podane w niniejszej ST są zgodne z obowiązującymi normami, ST D-M Wymagania ogólne. 161

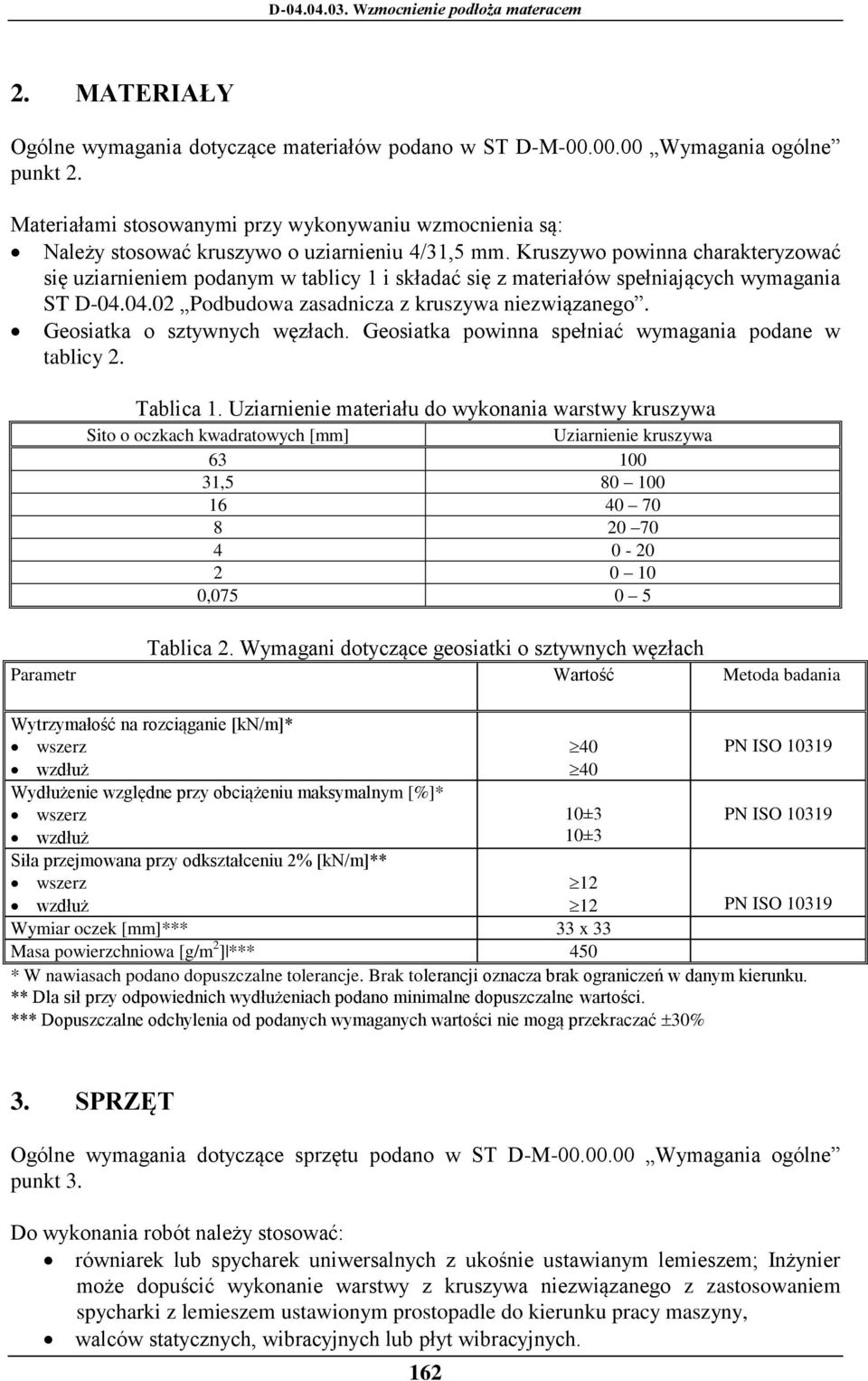

2 2. MATERIAŁY Ogólne wymagania dotyczące materiałów podano w ST D-M Wymagania ogólne punkt 2. Materiałami stosowanymi przy wykonywaniu wzmocnienia są: Należy stosować kruszywo o uziarnieniu 4/31,5 mm. Kruszywo powinna charakteryzować się uziarnieniem podanym w tablicy 1 i składać się z materiałów spełniających wymagania ST D Podbudowa zasadnicza z kruszywa niezwiązanego. Geosiatka o sztywnych węzłach. Geosiatka powinna spełniać wymagania podane w tablicy 2. Tablica 1. Uziarnienie materiału do wykonania warstwy kruszywa Sito o oczkach kwadratowych [mm] Uziarnienie kruszywa , , Tablica 2. Wymagani dotyczące geosiatki o sztywnych węzłach Parametr Wartość Metoda badania Wytrzymałość na rozciąganie [kn/m]* wszerz wzdłuż Wydłużenie względne przy obciążeniu maksymalnym [%]* wszerz wzdłuż Siła przejmowana przy odkształceniu 2% [kn/m]** wszerz wzdłuż ±3 10±3 PN ISO PN ISO PN ISO Wymiar oczek [mm]*** 33 x 33 Masa powierzchniowa [g/m 2 ] *** 450 * W nawiasach podano dopuszczalne tolerancje. Brak tolerancji oznacza brak ograniczeń w danym kierunku. ** Dla sił przy odpowiednich wydłużeniach podano minimalne dopuszczalne wartości. *** Dopuszczalne odchylenia od podanych wymaganych wartości nie mogą przekraczać 30% 3. SPRZĘT Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne punkt 3. Do wykonania robót należy stosować: równiarek lub spycharek uniwersalnych z ukośnie ustawianym lemieszem; Inżynier może dopuścić wykonanie warstwy z kruszywa niezwiązanego z zastosowaniem spycharki z lemieszem ustawionym prostopadle do kierunku pracy maszyny, walców statycznych, wibracyjnych lub płyt wibracyjnych. 162

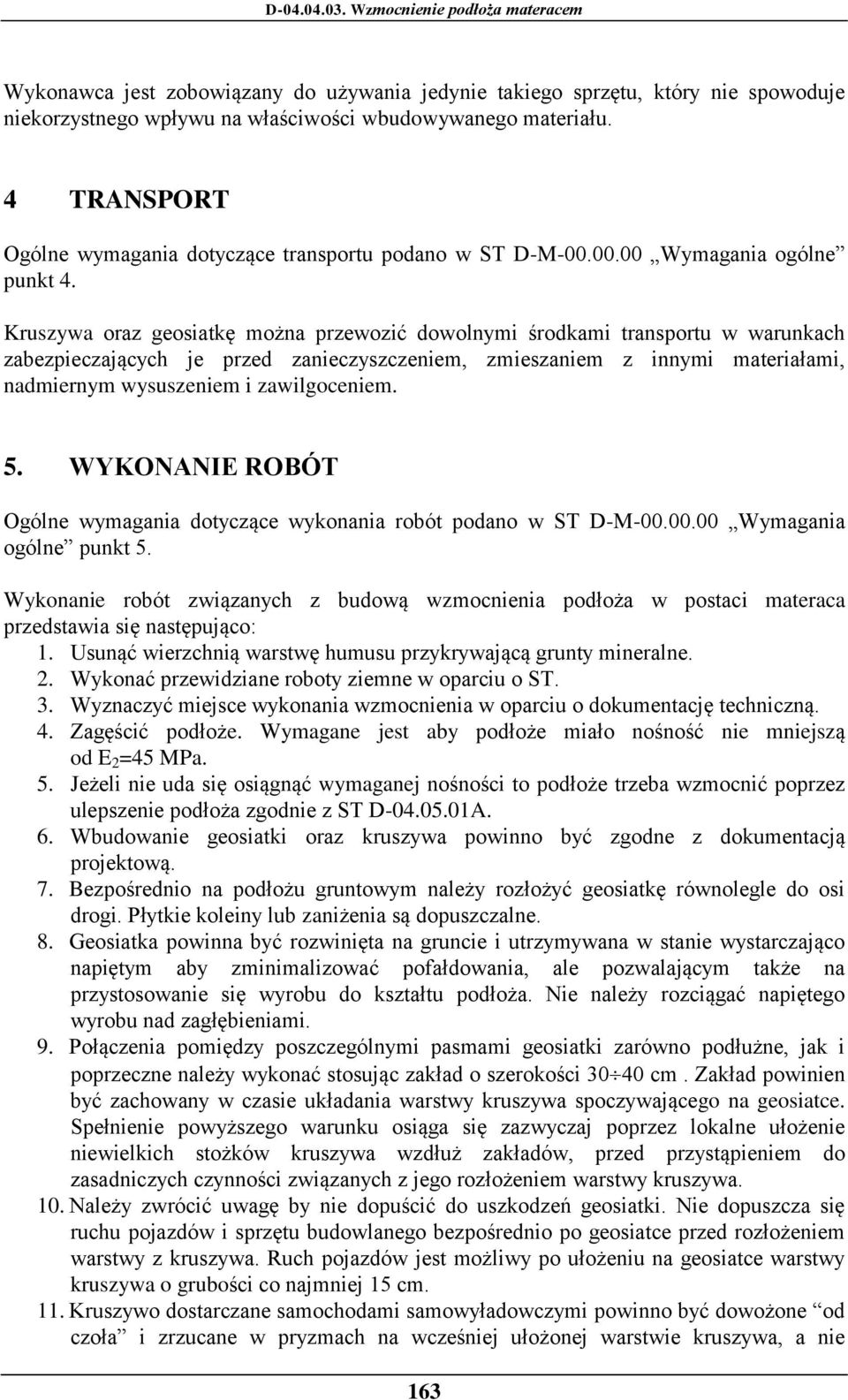

3 Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na właściwości wbudowywanego materiału. 4 TRANSPORT Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne punkt 4. Kruszywa oraz geosiatkę można przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami, nadmiernym wysuszeniem i zawilgoceniem. 5. WYKONANIE ROBÓT Ogólne wymagania dotyczące wykonania robót podano w ST D-M Wymagania ogólne punkt 5. Wykonanie robót związanych z budową wzmocnienia podłoża w postaci materaca przedstawia się następująco: 1. Usunąć wierzchnią warstwę humusu przykrywającą grunty mineralne. 2. Wykonać przewidziane roboty ziemne w oparciu o ST. 3. Wyznaczyć miejsce wykonania wzmocnienia w oparciu o dokumentację techniczną. 4. Zagęścić podłoże. Wymagane jest aby podłoże miało nośność nie mniejszą od E 2 =45 MPa. 5. Jeżeli nie uda się osiągnąć wymaganej nośności to podłoże trzeba wzmocnić poprzez ulepszenie podłoża zgodnie z ST D A. 6. Wbudowanie geosiatki oraz kruszywa powinno być zgodne z dokumentacją projektową. 7. Bezpośrednio na podłożu gruntowym należy rozłożyć geosiatkę równolegle do osi drogi. Płytkie koleiny lub zaniżenia są dopuszczalne. 8. Geosiatka powinna być rozwinięta na gruncie i utrzymywana w stanie wystarczająco napiętym aby zminimalizować pofałdowania, ale pozwalającym także na przystosowanie się wyrobu do kształtu podłoża. Nie należy rozciągać napiętego wyrobu nad zagłębieniami. 9. Połączenia pomiędzy poszczególnymi pasmami geosiatki zarówno podłużne, jak i poprzeczne należy wykonać stosując zakład o szerokości cm. Zakład powinien być zachowany w czasie układania warstwy kruszywa spoczywającego na geosiatce. Spełnienie powyższego warunku osiąga się zazwyczaj poprzez lokalne ułożenie niewielkich stożków kruszywa wzdłuż zakładów, przed przystąpieniem do zasadniczych czynności związanych z jego rozłożeniem warstwy kruszywa. 10. Należy zwrócić uwagę by nie dopuścić do uszkodzeń geosiatki. Nie dopuszcza się ruchu pojazdów i sprzętu budowlanego bezpośrednio po geosiatce przed rozłożeniem warstwy z kruszywa. Ruch pojazdów jest możliwy po ułożeniu na geosiatce warstwy kruszywa o grubości co najmniej 15 cm. 11. Kruszywo dostarczane samochodami samowyładowczymi powinno być dowożone od czoła i zrzucane w pryzmach na wcześniej ułożonej warstwie kruszywa, a nie 163

4 bezpośrednio z samochodu na geosiatkę. Zaleca się, aby materiał z pryzm był rozłożony na geosiatce z zastosowaniem sprzętu, który spowoduje opadanie ziarn z góry na geosiatkę, np. przy użyciu koparki lub ładowarki o łyżce z otwierającym się dnem. 12. Przed przystąpieniem do zagęszczania warstwę kruszywa należy wyprofilować do wymaganych rzędnych, spadków i pochyleń, np. z zastosowaniem równiarki lub spycharki. 13. Wyprofilowaną warstwę należy zagęszczać walcem stalowym lub ogumionym do momentu uzyskania wymaganego zagęszczenia. Zagęszczenie uznaje się za osiągnięte, kiedy kolejne przejścia walca nie pozostawiają wyraźnych śladów. 14. Po wykonaniu pierwszej warstwy z geosiatki i kruszywa należy analogicznie wykonać drugą warstwę z geosiatki i kruszywa. 15. Nośność mierzona na dwóch warstwach materaca wykonanego z geosiatki oraz kruszywa nie powinna być mniejsza od E 2 =80 MPa. 6. KONTROLA JAKOŚCI ROBÓT Ogólne wymagania dotyczące kontroli jakości robót podano w ST D-M Wymagania ogólne punkt 6. Przed przystąpieniem do robót Wykonawca powinien wykonać badania kruszyw przeznaczonych do wykonania robót i przedstawić ich wyniki Inżynierowi. Geosyntetyki powinny posiadać deklarację zgodności wystawiona przez Producenta lub Dostawcę materiałów. Kontrola jakości Robót będzie polegała na wizualnej ocenie prawidłowości ich wykonania: sprawdzenie równości podłoża przed rozłożeniem geosiatki, sprawdzenie szerokości wykonanych zakładów, sprawdzenie przylegania geosiatki do podłoża (brak fałd i nierówności) sprawdzenie braku uszkodzeń geosiatki. Częstotliwość badań prowadzonych w czasie robót powinna być zgodna z podaną w tablicy 3. Zagęszczenie warstwy kruszywa należy sprawdzać co 600 m 2 wykonanej warstwy i nie rzadziej niż w 2 punktach na każdej dziennej działce roboczej. Należy stosowane metodę obciążeń płytowych. Tablica 3. Minimalna częstotliwość badań w czasie wykonywania wzmocnienia lp. Wyszczególnienie badań Minimalna liczba badań na dziennej działce roboczej Maksymalna powierzchni wzmocnienia przypadająca na jedno badanie 1 Uziarnienie kruszywa 2 Zagęszczenie warstwy m 2 3 Zawartość zanieczyszczeń obcych 4 Grubość warstwy m 2 5 Właściwości kruszyw według punktu m 2 i przy każdej zmianie kruszywa 164

5 Grubość warstwy należy mierzyć poprzez odkopanie kruszywa na całą jej grubość (najlepiej w miejscu badania wskaźnika zagęszczenia) lub poprzez pomiary geodezyjne. Grubość warstwy nie może różnić się od grubości projektowanej o więcej niż 2 cm. Częstotliwość i zakres wykonanej warstwy wzmocnienia powinna być zgodna z tablicą 4. Tablica 4. Częstotliwość badań wykonanego wzmocnienia lp. Wyszczególnienie badań i pomiarów Minimalna częstotliwość badań i pomiarów Dopuszczalne tolerancje 1 Szerokość warstwy +10 cm, -5 cm 2 Równość poprzeczna co 100 m 10 mm 3 Spadki poprzeczne 0,5% 4 Równość podłużna w sposób ciągły planografem lub co 10 mm 20 m łatą 5 Rzędne wysokościowe co 100 m +0 cm, -2 cm 6 Ukształtowanie osi w planie 5 cm Nośność wzmocnienia z kruszywa i geosyntetyków należy badać poprzez określenie wtórnego modułu odkształcenia. Nośność należy badać nie rzadziej niż co 1000 m 2. Parametry powinny być zgodne z wymaganiami podanymi w ST D OBMIAR ROBÓT Ogólne wymagania dotyczące obmiaru robót podano w ST D-M Wymagania ogólne punkt 7. Jednostką obmiaru wykonania wzmocnienia podłoża jest 1 m 3 (metr sześcienny) kruszywa oraz 1 m 2 (metr kwadratowy) geosiatki. 8. ODBIÓR ROBÓT Ogólne wymagania dotyczące odbioru robót podano w ST D-M Wymagania ogólne punkt 8. Roboty uznaje się za zgodne z Dokumentacją Projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji podanych w punkcie 6 dały pozytywne wyniki. 9. PODSTAWA PŁATNOŚCI Ogólne wymagania dotyczące płatności podano w ST D-M "Wymagania ogólne". Cena wykonania wzmocnienia podłoża materacem z geosiatki i kruszywa obejmuje: wykonanie robót przygotowawczych i pomiarowych, zakup i transport materiałów, wbudowanie kruszywa i geosyntetyków, 165

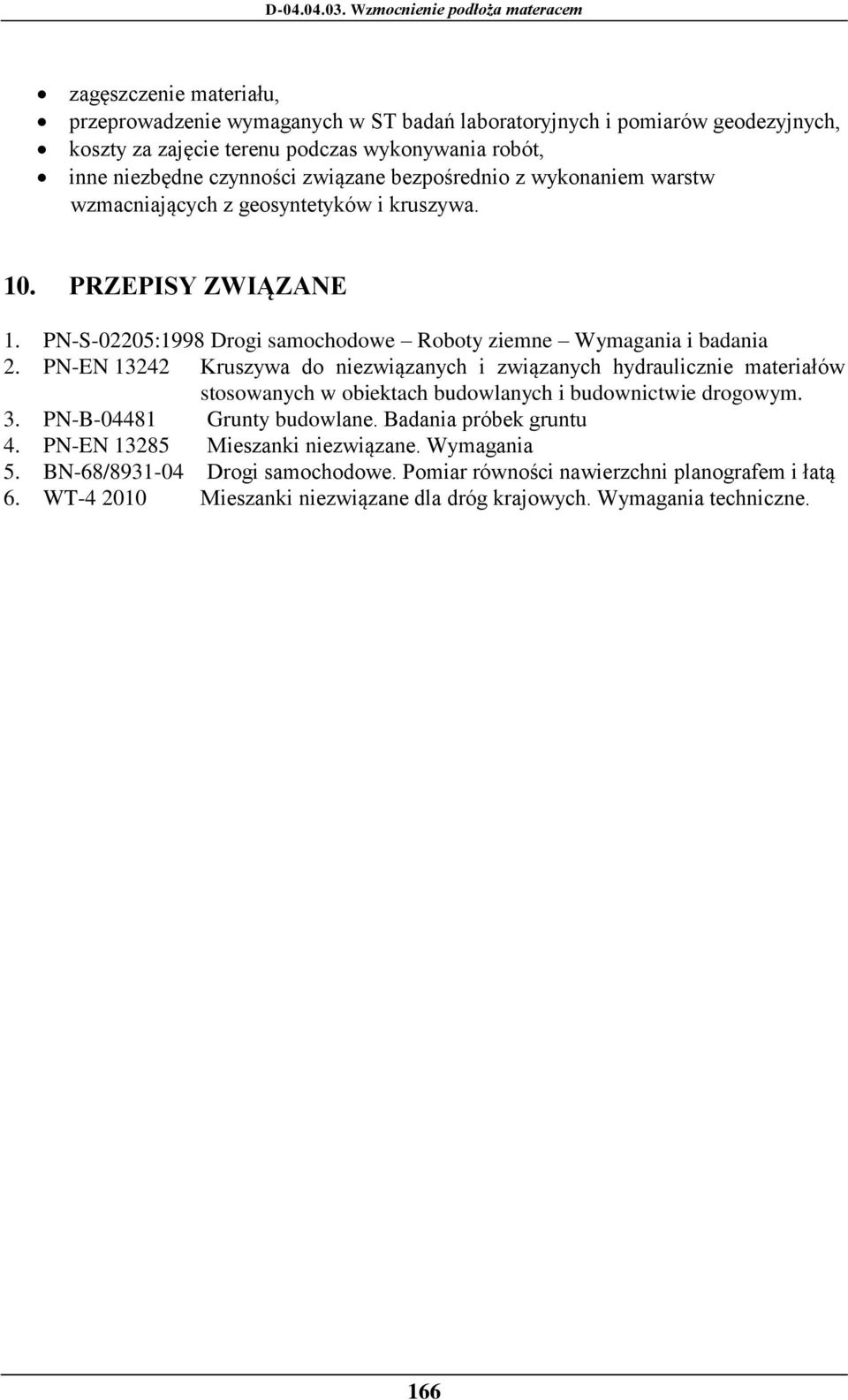

6 zagęszczenie materiału, przeprowadzenie wymaganych w ST badań laboratoryjnych i pomiarów geodezyjnych, koszty za zajęcie terenu podczas wykonywania robót, inne niezbędne czynności związane bezpośrednio z wykonaniem warstw wzmacniających z geosyntetyków i kruszywa. 10. PRZEPISY ZWIĄZANE 1. PN-S-02205:1998 Drogi samochodowe Roboty ziemne Wymagania i badania 2. PN-EN Kruszywa do niezwiązanych i związanych hydraulicznie materiałów stosowanych w obiektach budowlanych i budownictwie drogowym. 3. PN-B Grunty budowlane. Badania próbek gruntu 4. PN-EN Mieszanki niezwiązane. Wymagania 5. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą 6. WT Mieszanki niezwiązane dla dróg krajowych. Wymagania techniczne. 166
