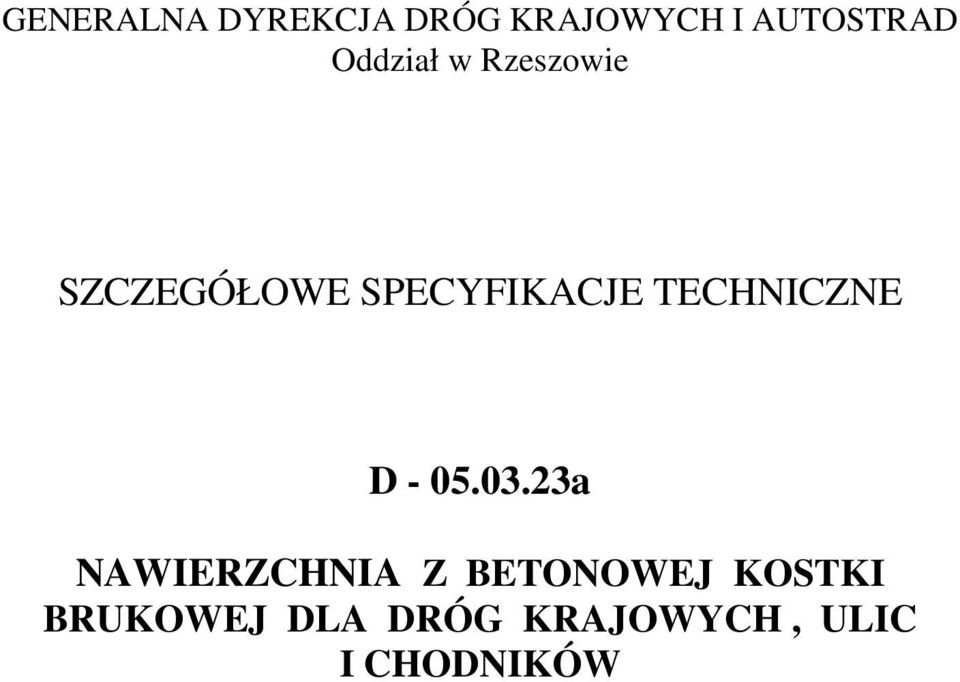

1 GENERALNA DYREKCJA DRÓG KRAJOWYCH I AUTOSTRAD Oddział w Rzeszowie SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE D a NAWIERZCHNIA Z BETONOWEJ KOSTKI BRUKOWEJ DLA DRÓG KRAJOWYCH, ULIC I CHODNIKÓW

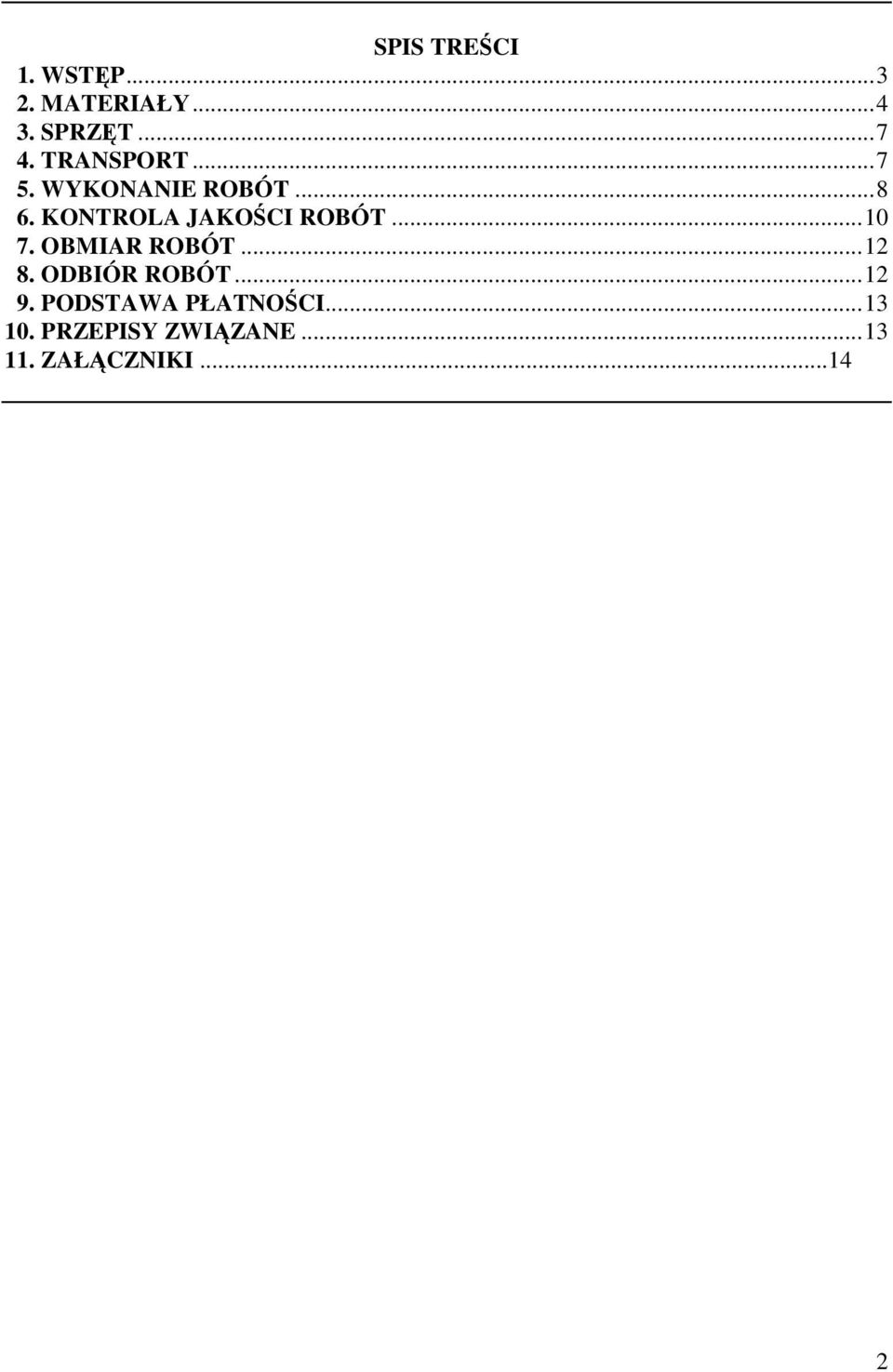

2 SPIS TREŚCI 1. WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE ZAŁĄCZNIKI

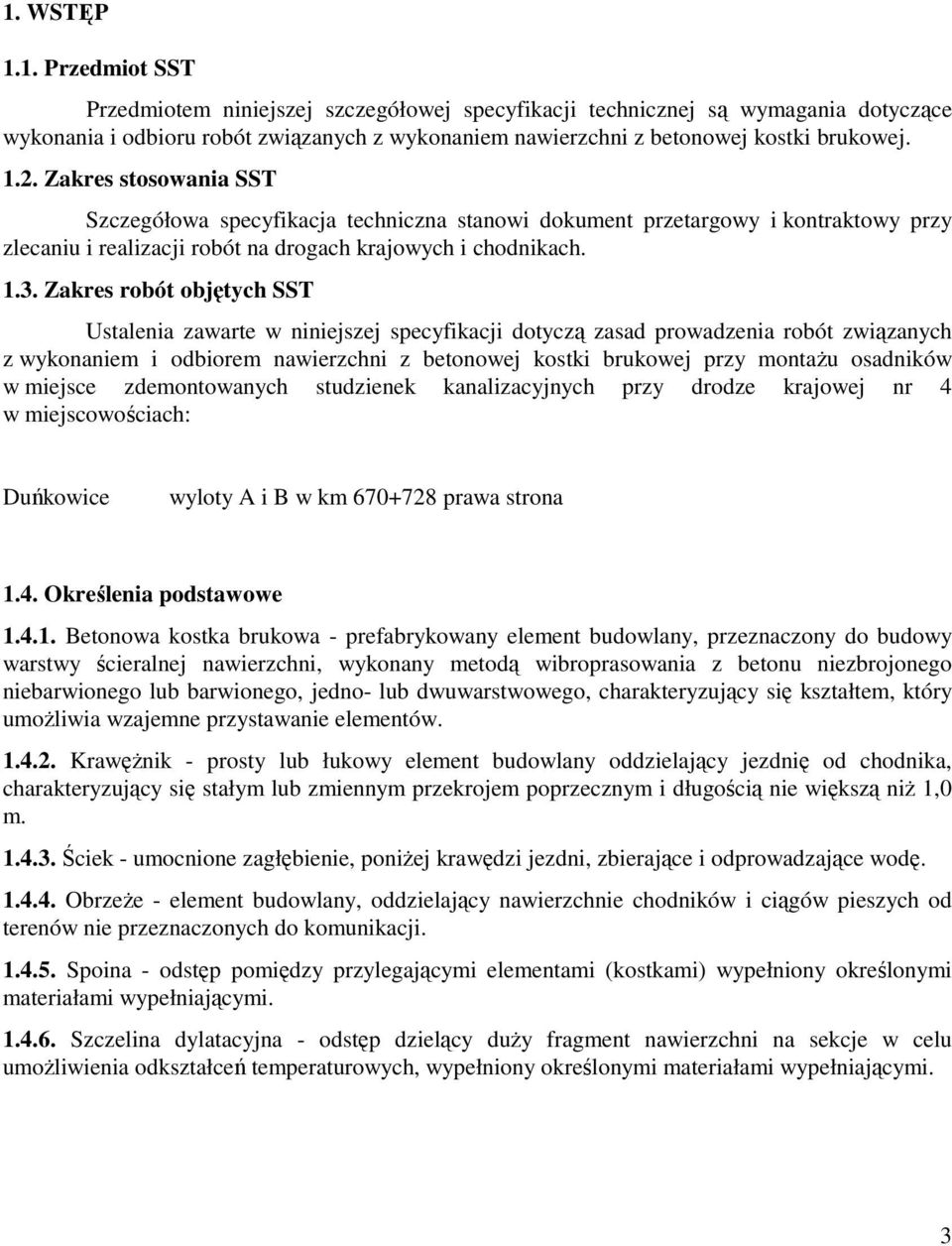

3 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem nawierzchni z betonowej kostki brukowej Zakres stosowania SST Szczegółowa specyfikacja techniczna stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i chodnikach Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem i odbiorem nawierzchni z betonowej kostki brukowej przy montaŝu osadników w miejsce zdemontowanych studzienek kanalizacyjnych przy drodze krajowej nr 4 w miejscowościach: Duńkowice wyloty A i B w km prawa strona 1.4. Określenia podstawowe Betonowa kostka brukowa - prefabrykowany element budowlany, przeznaczony do budowy warstwy ścieralnej nawierzchni, wykonany metodą wibroprasowania z betonu niezbrojonego niebarwionego lub barwionego, jedno- lub dwuwarstwowego, charakteryzujący się kształtem, który umoŝliwia wzajemne przystawanie elementów KrawęŜnik - prosty lub łukowy element budowlany oddzielający jezdnię od chodnika, charakteryzujący się stałym lub zmiennym przekrojem poprzecznym i długością nie większą niŝ 1,0 m Ściek - umocnione zagłębienie, poniŝej krawędzi jezdni, zbierające i odprowadzające wodę ObrzeŜe - element budowlany, oddzielający nawierzchnie chodników i ciągów pieszych od terenów nie przeznaczonych do komunikacji Spoina - odstęp pomiędzy przylegającymi elementami (kostkami) wypełniony określonymi materiałami wypełniającymi Szczelina dylatacyjna - odstęp dzielący duŝy fragment nawierzchni na sekcje w celu umoŝliwienia odkształceń temperaturowych, wypełniony określonymi materiałami wypełniającymi. 3

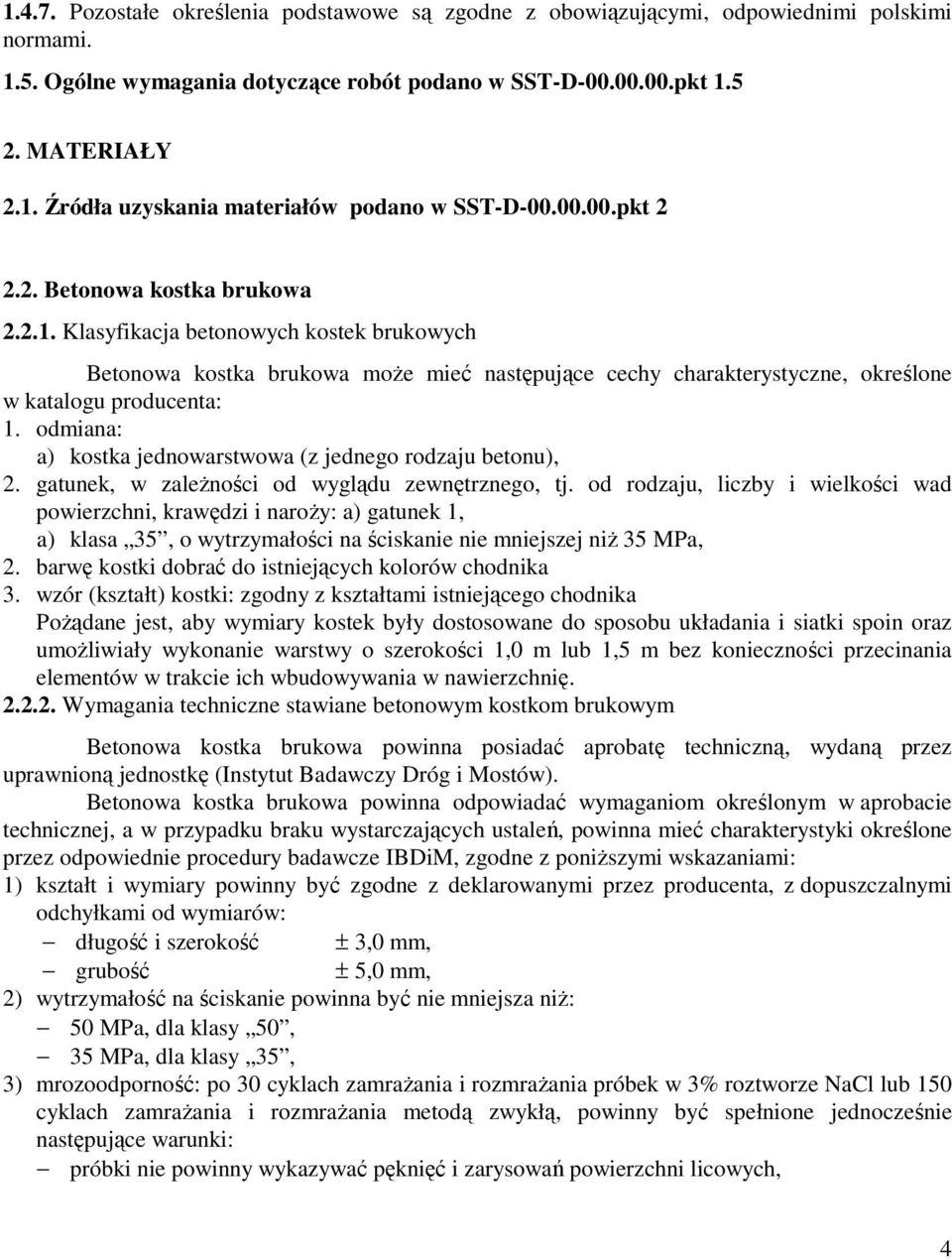

4 Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami Ogólne wymagania dotyczące robót podano w SST-D pkt MATERIAŁY 2.1. Źródła uzyskania materiałów podano w SST-D pkt Betonowa kostka brukowa Klasyfikacja betonowych kostek brukowych Betonowa kostka brukowa moŝe mieć następujące cechy charakterystyczne, określone w katalogu producenta: 1. odmiana: a) kostka jednowarstwowa (z jednego rodzaju betonu), 2. gatunek, w zaleŝności od wyglądu zewnętrznego, tj. od rodzaju, liczby i wielkości wad powierzchni, krawędzi i naroŝy: a) gatunek 1, a) klasa 35, o wytrzymałości na ściskanie nie mniejszej niŝ 35 MPa, 2. barwę kostki dobrać do istniejących kolorów chodnika 3. wzór (kształt) kostki: zgodny z kształtami istniejącego chodnika PoŜądane jest, aby wymiary kostek były dostosowane do sposobu układania i siatki spoin oraz umoŝliwiały wykonanie warstwy o szerokości 1,0 m lub 1,5 m bez konieczności przecinania elementów w trakcie ich wbudowywania w nawierzchnię Wymagania techniczne stawiane betonowym kostkom brukowym Betonowa kostka brukowa powinna posiadać aprobatę techniczną, wydaną przez uprawnioną jednostkę (Instytut Badawczy Dróg i Mostów). Betonowa kostka brukowa powinna odpowiadać wymaganiom określonym w aprobacie technicznej, a w przypadku braku wystarczających ustaleń, powinna mieć charakterystyki określone przez odpowiednie procedury badawcze IBDiM, zgodne z poniŝszymi wskazaniami: 1) kształt i wymiary powinny być zgodne z deklarowanymi przez producenta, z dopuszczalnymi odchyłkami od wymiarów: długość i szerokość ± 3,0 mm, grubość ± 5,0 mm, 2) wytrzymałość na ściskanie powinna być nie mniejsza niŝ: 50 MPa, dla klasy 50, 35 MPa, dla klasy 35, 3) mrozoodporność: po 30 cyklach zamraŝania i rozmraŝania próbek w 3% roztworze NaCl lub 150 cyklach zamraŝania i rozmraŝania metodą zwykłą, powinny być spełnione jednocześnie następujące warunki: próbki nie powinny wykazywać pęknięć i zarysowań powierzchni licowych, 4

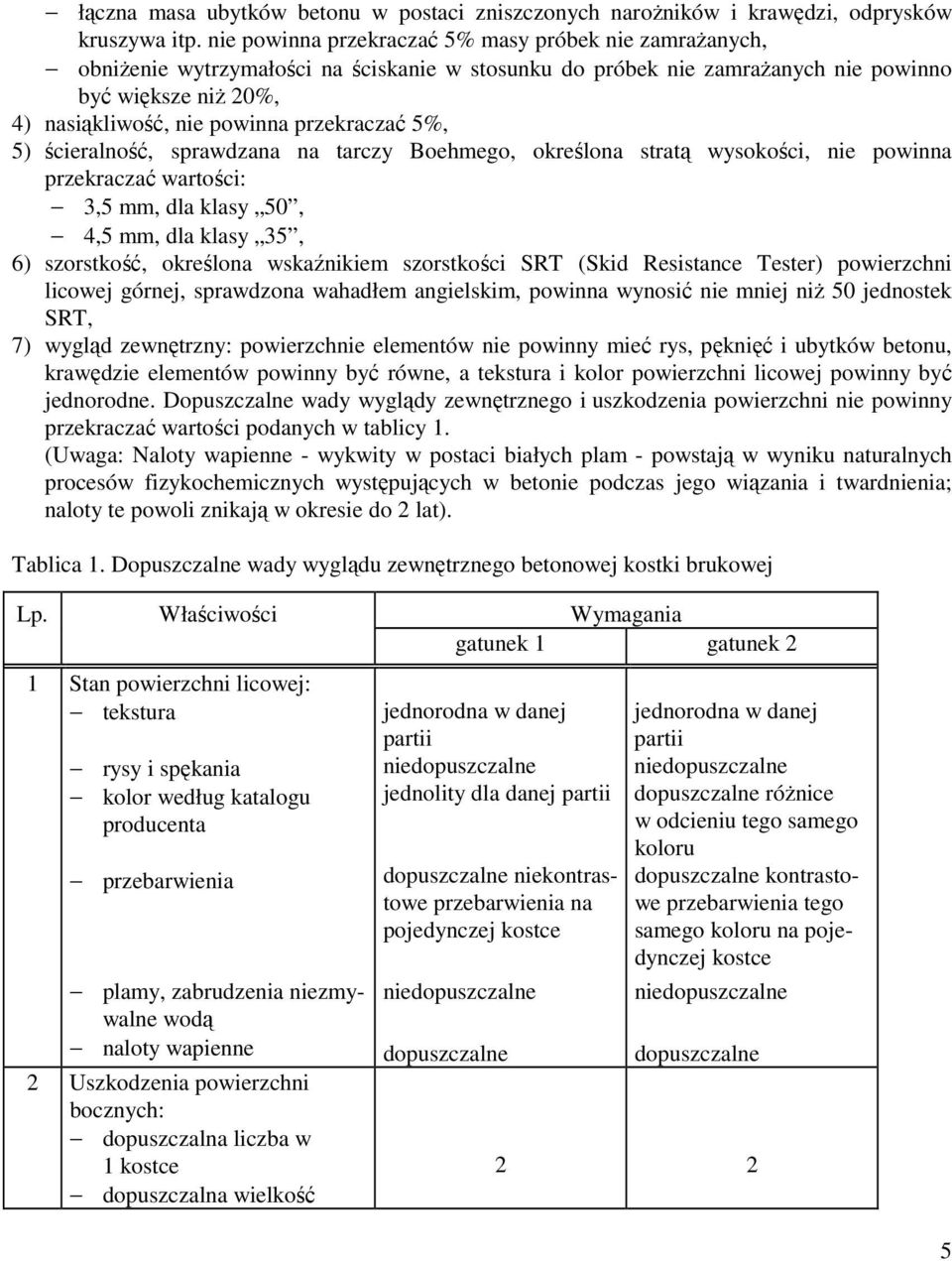

5 łączna masa ubytków betonu w postaci zniszczonych naroŝników i krawędzi, odprysków kruszywa itp. nie powinna przekraczać 5% masy próbek nie zamraŝanych, obniŝenie wytrzymałości na ściskanie w stosunku do próbek nie zamraŝanych nie powinno być większe niŝ 20%, 4) nasiąkliwość, nie powinna przekraczać 5%, 5) ścieralność, sprawdzana na tarczy Boehmego, określona stratą wysokości, nie powinna przekraczać wartości: 3,5 mm, dla klasy 50, 4,5 mm, dla klasy 35, 6) szorstkość, określona wskaźnikiem szorstkości SRT (Skid Resistance Tester) powierzchni licowej górnej, sprawdzona wahadłem angielskim, powinna wynosić nie mniej niŝ 50 jednostek SRT, 7) wygląd zewnętrzny: powierzchnie elementów nie powinny mieć rys, pęknięć i ubytków betonu, krawędzie elementów powinny być równe, a tekstura i kolor powierzchni licowej powinny być jednorodne. Dopuszczalne wady wyglądy zewnętrznego i uszkodzenia powierzchni nie powinny przekraczać wartości podanych w tablicy 1. (Uwaga: Naloty wapienne - wykwity w postaci białych plam - powstają w wyniku naturalnych procesów fizykochemicznych występujących w betonie podczas jego wiązania i twardnienia; naloty te powoli znikają w okresie do 2 lat). Tablica 1. Dopuszczalne wady wyglądu zewnętrznego betonowej kostki brukowej Lp. Właściwości Wymagania gatunek 1 gatunek 2 1 Stan powierzchni licowej: tekstura rysy i spękania kolor według katalogu producenta przebarwienia plamy, zabrudzenia niezmywalne wodą naloty wapienne 2 Uszkodzenia powierzchni bocznych: dopuszczalna liczba w 1 kostce dopuszczalna wielkość jednorodna w danej partii niedopuszczalne jednolity dla danej partii dopuszczalne niekontrastowe przebarwienia na pojedynczej kostce niedopuszczalne dopuszczalne jednorodna w danej partii niedopuszczalne dopuszczalne róŝnice w odcieniu tego samego koloru dopuszczalne kontrastowe przebarwienia tego samego koloru na pojedynczej kostce niedopuszczalne dopuszczalne 2 2 5

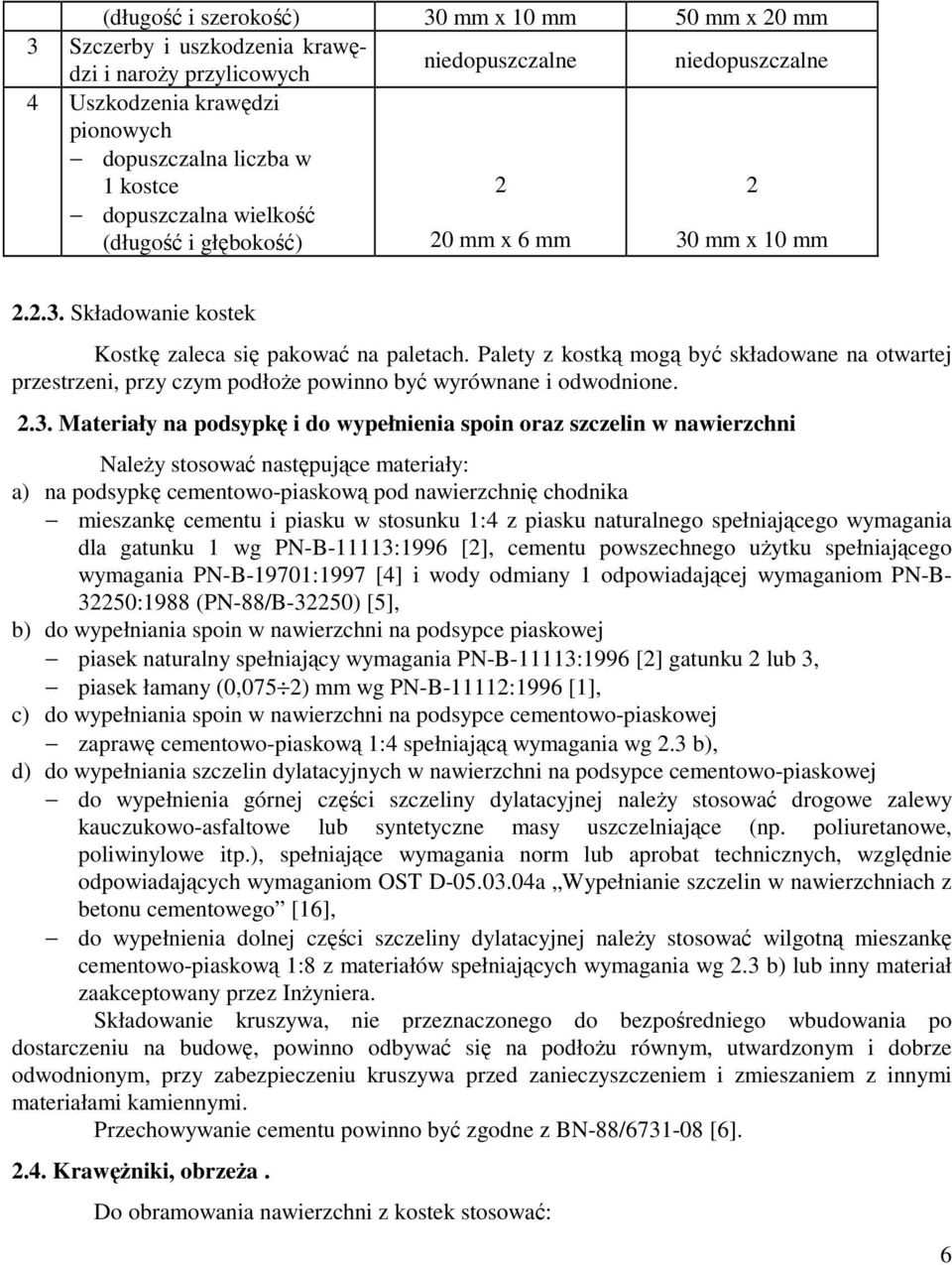

6 (długość i szerokość) 30 mm x 10 mm 50 mm x 20 mm 3 Szczerby i uszkodzenia krawędzi i naroŝy przylicowych niedopuszczalne niedopuszczalne 4 Uszkodzenia krawędzi pionowych dopuszczalna liczba w 1 kostce dopuszczalna wielkość (długość i głębokość) 2 20 mm x 6 mm 2 30 mm x 10 mm Składowanie kostek Kostkę zaleca się pakować na paletach. Palety z kostką mogą być składowane na otwartej przestrzeni, przy czym podłoŝe powinno być wyrównane i odwodnione Materiały na podsypkę i do wypełnienia spoin oraz szczelin w nawierzchni NaleŜy stosować następujące materiały: a) na podsypkę cementowo-piaskową pod nawierzchnię chodnika mieszankę cementu i piasku w stosunku 1:4 z piasku naturalnego spełniającego wymagania dla gatunku 1 wg PN-B-11113:1996 [2], cementu powszechnego uŝytku spełniającego wymagania PN-B-19701:1997 [4] i wody odmiany 1 odpowiadającej wymaganiom PN-B :1988 (PN-88/B-32250) [5], b) do wypełniania spoin w nawierzchni na podsypce piaskowej piasek naturalny spełniający wymagania PN-B-11113:1996 [2] gatunku 2 lub 3, piasek łamany (0,075 2) mm wg PN-B-11112:1996 [1], c) do wypełniania spoin w nawierzchni na podsypce cementowo-piaskowej zaprawę cementowo-piaskową 1:4 spełniającą wymagania wg 2.3 b), d) do wypełniania szczelin dylatacyjnych w nawierzchni na podsypce cementowo-piaskowej do wypełnienia górnej części szczeliny dylatacyjnej naleŝy stosować drogowe zalewy kauczukowo-asfaltowe lub syntetyczne masy uszczelniające (np. poliuretanowe, poliwinylowe itp.), spełniające wymagania norm lub aprobat technicznych, względnie odpowiadających wymaganiom OST D a Wypełnianie szczelin w nawierzchniach z betonu cementowego [16], do wypełnienia dolnej części szczeliny dylatacyjnej naleŝy stosować wilgotną mieszankę cementowo-piaskową 1:8 z materiałów spełniających wymagania wg 2.3 b) lub inny materiał zaakceptowany przez InŜyniera. Składowanie kruszywa, nie przeznaczonego do bezpośredniego wbudowania po dostarczeniu na budowę, powinno odbywać się na podłoŝu równym, utwardzonym i dobrze odwodnionym, przy zabezpieczeniu kruszywa przed zanieczyszczeniem i zmieszaniem z innymi materiałami kamiennymi. Przechowywanie cementu powinno być zgodne z BN-88/ [6] KrawęŜniki, obrzeŝa. Do obramowania nawierzchni z kostek stosować: 6

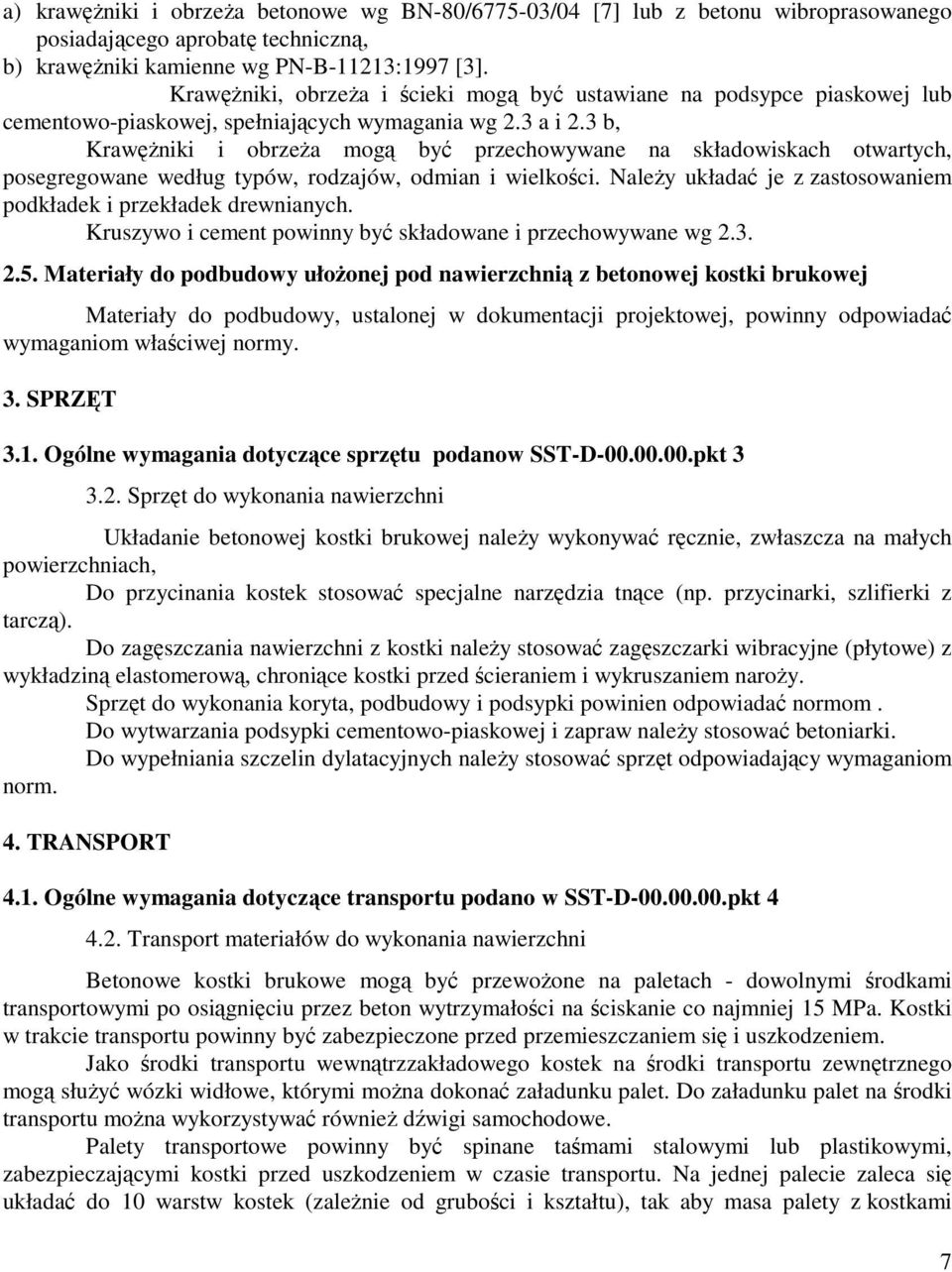

7 a) krawęŝniki i obrzeŝa betonowe wg BN-80/ /04 [7] lub z betonu wibroprasowanego posiadającego aprobatę techniczną, b) krawęŝniki kamienne wg PN-B-11213:1997 [3]. KrawęŜniki, obrzeŝa i ścieki mogą być ustawiane na podsypce piaskowej lub cementowo-piaskowej, spełniających wymagania wg 2.3 a i 2.3 b, KrawęŜniki i obrzeŝa mogą być przechowywane na składowiskach otwartych, posegregowane według typów, rodzajów, odmian i wielkości. NaleŜy układać je z zastosowaniem podkładek i przekładek drewnianych. Kruszywo i cement powinny być składowane i przechowywane wg Materiały do podbudowy ułoŝonej pod nawierzchnią z betonowej kostki brukowej Materiały do podbudowy, ustalonej w dokumentacji projektowej, powinny odpowiadać wymaganiom właściwej normy. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu podanow SST-D pkt Sprzęt do wykonania nawierzchni Układanie betonowej kostki brukowej naleŝy wykonywać ręcznie, zwłaszcza na małych powierzchniach, Do przycinania kostek stosować specjalne narzędzia tnące (np. przycinarki, szlifierki z tarczą). Do zagęszczania nawierzchni z kostki naleŝy stosować zagęszczarki wibracyjne (płytowe) z wykładziną elastomerową, chroniące kostki przed ścieraniem i wykruszaniem naroŝy. Sprzęt do wykonania koryta, podbudowy i podsypki powinien odpowiadać normom. Do wytwarzania podsypki cementowo-piaskowej i zapraw naleŝy stosować betoniarki. Do wypełniania szczelin dylatacyjnych naleŝy stosować sprzęt odpowiadający wymaganiom norm. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu podano w SST-D pkt Transport materiałów do wykonania nawierzchni Betonowe kostki brukowe mogą być przewoŝone na paletach - dowolnymi środkami transportowymi po osiągnięciu przez beton wytrzymałości na ściskanie co najmniej 15 MPa. Kostki w trakcie transportu powinny być zabezpieczone przed przemieszczaniem się i uszkodzeniem. Jako środki transportu wewnątrzzakładowego kostek na środki transportu zewnętrznego mogą słuŝyć wózki widłowe, którymi moŝna dokonać załadunku palet. Do załadunku palet na środki transportu moŝna wykorzystywać równieŝ dźwigi samochodowe. Palety transportowe powinny być spinane taśmami stalowymi lub plastikowymi, zabezpieczającymi kostki przed uszkodzeniem w czasie transportu. Na jednej palecie zaleca się układać do 10 warstw kostek (zaleŝnie od grubości i kształtu), tak aby masa palety z kostkami 7

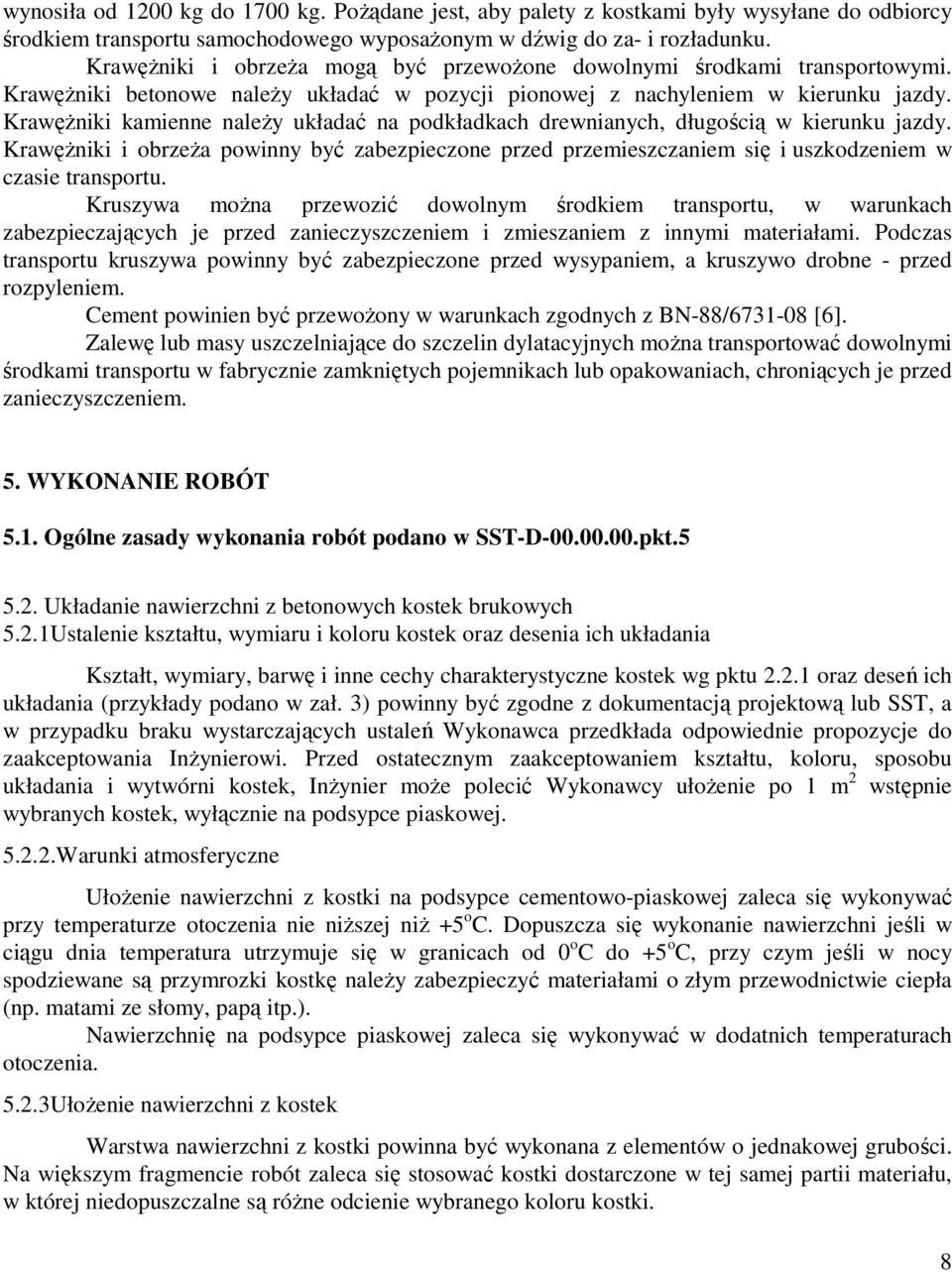

8 wynosiła od 1200 kg do 1700 kg. PoŜądane jest, aby palety z kostkami były wysyłane do odbiorcy środkiem transportu samochodowego wyposaŝonym w dźwig do za- i rozładunku. KrawęŜniki i obrzeŝa mogą być przewoŝone dowolnymi środkami transportowymi. KrawęŜniki betonowe naleŝy układać w pozycji pionowej z nachyleniem w kierunku jazdy. KrawęŜniki kamienne naleŝy układać na podkładkach drewnianych, długością w kierunku jazdy. KrawęŜniki i obrzeŝa powinny być zabezpieczone przed przemieszczaniem się i uszkodzeniem w czasie transportu. Kruszywa moŝna przewozić dowolnym środkiem transportu, w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z innymi materiałami. Podczas transportu kruszywa powinny być zabezpieczone przed wysypaniem, a kruszywo drobne - przed rozpyleniem. Cement powinien być przewoŝony w warunkach zgodnych z BN-88/ [6]. Zalewę lub masy uszczelniające do szczelin dylatacyjnych moŝna transportować dowolnymi środkami transportu w fabrycznie zamkniętych pojemnikach lub opakowaniach, chroniących je przed zanieczyszczeniem. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót podano w SST-D pkt Układanie nawierzchni z betonowych kostek brukowych 5.2.1Ustalenie kształtu, wymiaru i koloru kostek oraz desenia ich układania Kształt, wymiary, barwę i inne cechy charakterystyczne kostek wg pktu oraz deseń ich układania (przykłady podano w zał. 3) powinny być zgodne z dokumentacją projektową lub SST, a w przypadku braku wystarczających ustaleń Wykonawca przedkłada odpowiednie propozycje do zaakceptowania InŜynierowi. Przed ostatecznym zaakceptowaniem kształtu, koloru, sposobu układania i wytwórni kostek, InŜynier moŝe polecić Wykonawcy ułoŝenie po 1 m 2 wstępnie wybranych kostek, wyłącznie na podsypce piaskowej Warunki atmosferyczne UłoŜenie nawierzchni z kostki na podsypce cementowo-piaskowej zaleca się wykonywać przy temperaturze otoczenia nie niŝszej niŝ +5 o C. Dopuszcza się wykonanie nawierzchni jeśli w ciągu dnia temperatura utrzymuje się w granicach od 0 o C do +5 o C, przy czym jeśli w nocy spodziewane są przymrozki kostkę naleŝy zabezpieczyć materiałami o złym przewodnictwie ciepła (np. matami ze słomy, papą itp.). Nawierzchnię na podsypce piaskowej zaleca się wykonywać w dodatnich temperaturach otoczenia UłoŜenie nawierzchni z kostek Warstwa nawierzchni z kostki powinna być wykonana z elementów o jednakowej grubości. Na większym fragmencie robót zaleca się stosować kostki dostarczone w tej samej partii materiału, w której niedopuszczalne są róŝne odcienie wybranego koloru kostki. 8

9 Układanie kostki wykonywać ręcznie. Układanie ręczne zaleca się wykonywać na mniejszych powierzchniach, zwłaszcza skomplikowanych pod względem kształtu lub wymagających kompozycji kolorystycznej układanych deseni oraz róŝnych wymiarów i kształtów kostek. Układanie kostek powinni wykonywać przyuczeni brukarze. Kostkę układa się około 1,5 cm wyŝej od projektowanej niwelety, poniewaŝ po procesie ubijania podsypka zagęszcza się. Powierzchnia kostek połoŝonych obok urządzeń infrastruktury technicznej (np. studzienek, włazów itp.) powinna trwale wystawać od 3 mm do 5 mm powyŝej powierzchni tych urządzeń oraz od 3 mm do 10 mm powyŝej korytek ściekowych (ścieków). Do uzupełnienia przestrzeni przy krawęŝnikach, obrzeŝach i studzienkach moŝna uŝywać elementy kostkowe wykończeniowe w postaci tzw. połówek i dziewiątek, mających wszystkie krawędzie równe i odpowiednio fazowane. W przypadku potrzeby kształtek o nietypowych wymiarach, wolną przestrzeń uzupełnia się kostką ciętą, przycinaną na budowie specjalnymi narzędziami tnącymi (przycinarkami, szlifierkami z tarczą itp.). Dzienną działkę roboczą nawierzchni na podsypce cementowo-piaskowej zaleca się zakończyć prowizorycznie około półmetrowym pasem nawierzchni na podsypce piaskowej w celu wytworzenia oporu dla ubicia kostki ułoŝonej na stałe. Przed dalszym wznowieniem robót, prowizorycznie ułoŝoną nawierzchnię na podsypce piaskowej naleŝy rozebrać i usunąć wraz z podsypką Ubicie nawierzchni z kostek Ubicie nawierzchni naleŝy przeprowadzić za pomocą zagęszczarki wibracyjnej (płytowej) z osłoną z tworzywa sztucznego. Do ubicia nawierzchni nie wolno uŝywać walca. Ubijanie nawierzchni naleŝy prowadzić od krawędzi powierzchni w kierunku jej środka i jednocześnie w kierunku poprzecznym kształtek. Ewentualne nierówności powierzchniowe mogą być zlikwidowane przez ubijanie w kierunku wzdłuŝnym kostki. Po ubiciu nawierzchni wszystkie kostki uszkodzone (np. pęknięte) naleŝy wymienić na kostki całe Spoiny i szczeliny dylatacyjne Szerokość spoin pomiędzy betonowymi kostkami brukowymi powinna wynosić od 3 mm do 5 mm. W przypadku stosowania prostopadłościennych kostek brukowych zaleca się aby osie spoin pomiędzy dłuŝszymi bokami tych kostek tworzyły z osią drogi kąt 45 o, a wierzchołek utworzonego kąta prostego pomiędzy spoinami miał kierunek odwrotny do kierunku spadku podłuŝnego nawierzchni. Po ułoŝeniu kostek, spoiny naleŝy wypełnić: a) piaskiem, spełniającym wymagania pktu 2.3 c), jeśli nawierzchnia jest na podsypce piaskowej, b) zaprawą cementowo-piaskową, spełniającą wymagania pktu 2.3 d), jeśli nawierzchnia jest na podsypce cementowo-piaskowej. Wypełnienie spoin piaskiem polega na rozsypaniu warstwy piasku i wmieceniu go w spoiny na sucho lub, po obfitym polaniu wodą - wmieceniu papki piaskowej szczotkami względnie rozgarniaczkami z piórami gumowymi. 9

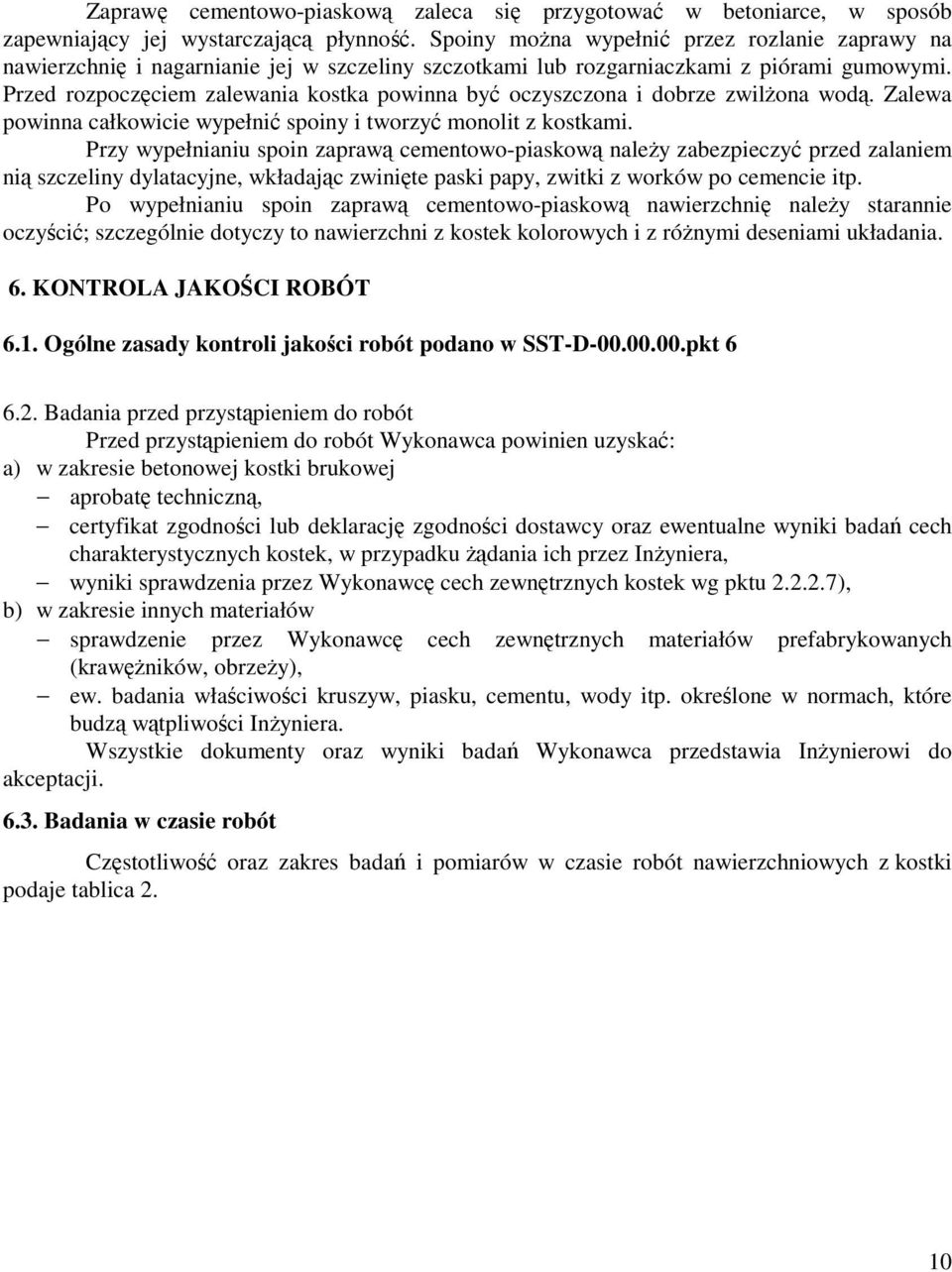

10 Zaprawę cementowo-piaskową zaleca się przygotować w betoniarce, w sposób zapewniający jej wystarczającą płynność. Spoiny moŝna wypełnić przez rozlanie zaprawy na nawierzchnię i nagarnianie jej w szczeliny szczotkami lub rozgarniaczkami z piórami gumowymi. Przed rozpoczęciem zalewania kostka powinna być oczyszczona i dobrze zwilŝona wodą. Zalewa powinna całkowicie wypełnić spoiny i tworzyć monolit z kostkami. Przy wypełnianiu spoin zaprawą cementowo-piaskową naleŝy zabezpieczyć przed zalaniem nią szczeliny dylatacyjne, wkładając zwinięte paski papy, zwitki z worków po cemencie itp. Po wypełnianiu spoin zaprawą cementowo-piaskową nawierzchnię naleŝy starannie oczyścić; szczególnie dotyczy to nawierzchni z kostek kolorowych i z róŝnymi deseniami układania. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót podano w SST-D pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien uzyskać: a) w zakresie betonowej kostki brukowej aprobatę techniczną, certyfikat zgodności lub deklarację zgodności dostawcy oraz ewentualne wyniki badań cech charakterystycznych kostek, w przypadku Ŝądania ich przez InŜyniera, wyniki sprawdzenia przez Wykonawcę cech zewnętrznych kostek wg pktu ), b) w zakresie innych materiałów sprawdzenie przez Wykonawcę cech zewnętrznych materiałów prefabrykowanych (krawęŝników, obrzeŝy), ew. badania właściwości kruszyw, piasku, cementu, wody itp. określone w normach, które budzą wątpliwości InŜyniera. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia InŜynierowi do akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów w czasie robót nawierzchniowych z kostki podaje tablica 2. 10

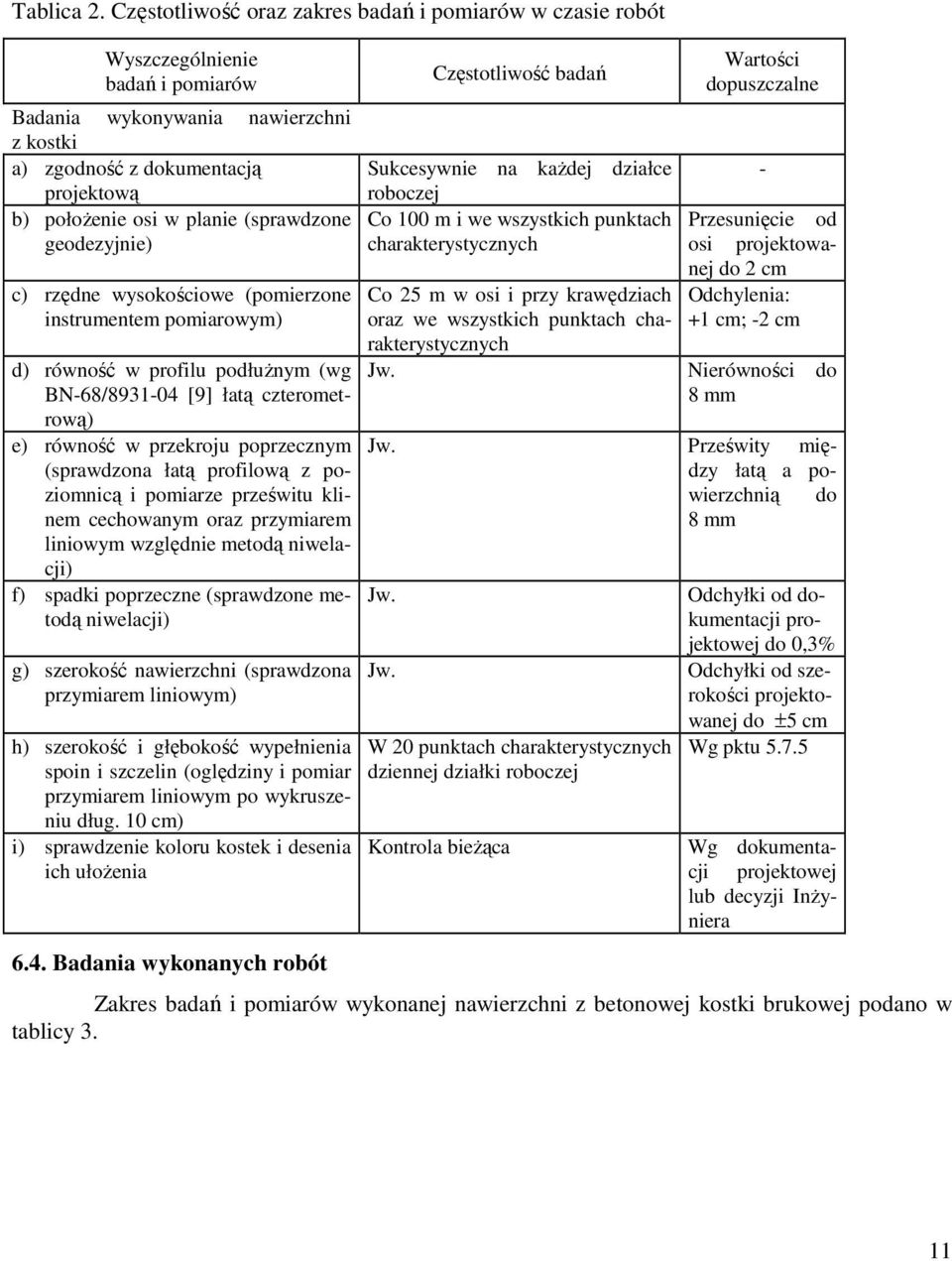

11 Tablica 2. Częstotliwość oraz zakres badań i pomiarów w czasie robót Wyszczególnienie badań i pomiarów Badania wykonywania nawierzchni z kostki a) zgodność z dokumentacją projektową b) połoŝenie osi w planie (sprawdzone geodezyjnie) c) rzędne wysokościowe (pomierzone instrumentem pomiarowym) d) równość w profilu podłuŝnym (wg BN-68/ [9] łatą czterometrową) e) równość w przekroju poprzecznym (sprawdzona łatą profilową z poziomnicą i pomiarze prześwitu klinem cechowanym oraz przymiarem liniowym względnie metodą niwelacji) f) spadki poprzeczne (sprawdzone metodą niwelacji) g) szerokość nawierzchni (sprawdzona przymiarem liniowym) h) szerokość i głębokość wypełnienia spoin i szczelin (oględziny i pomiar przymiarem liniowym po wykruszeniu dług. 10 cm) i) sprawdzenie koloru kostek i desenia ich ułoŝenia 6.4. Badania wykonanych robót Częstotliwość badań Sukcesywnie na kaŝdej działce roboczej Co 100 m i we wszystkich punktach charakterystycznych Co 25 m w osi i przy krawędziach oraz we wszystkich punktach charakterystycznych Jw. Wartości dopuszczalne - Przesunięcie od osi projektowanej do 2 cm Odchylenia: +1 cm; -2 cm Nierówności do 8 mm Jw. Prześwity między łatą a powierzchnią do 8 mm Jw. Jw. W 20 punktach charakterystycznych dziennej działki roboczej Kontrola bieŝąca Odchyłki od dokumentacji projektowej do 0,3% Odchyłki od szerokości projektowanej do ±5 cm Wg pktu Wg dokumentacji projektowej lub decyzji InŜyniera Zakres badań i pomiarów wykonanej nawierzchni z betonowej kostki brukowej podano w tablicy 3. 11

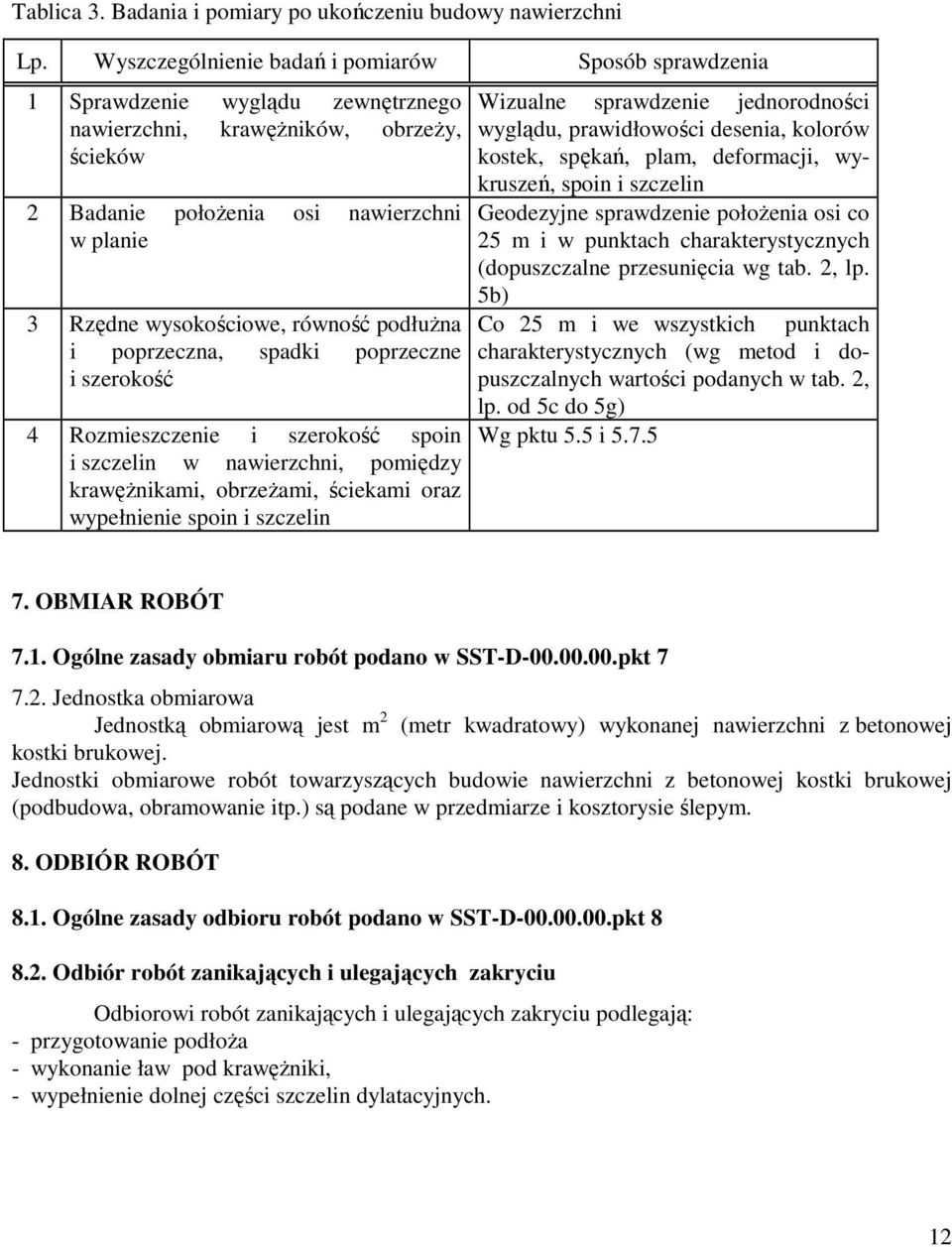

12 Tablica 3. Badania i pomiary po ukończeniu budowy nawierzchni Lp. Wyszczególnienie badań i pomiarów Sposób sprawdzenia 1 Sprawdzenie wyglądu zewnętrznego nawierzchni, krawęŝników, obrzeŝy, ścieków 2 Badanie połoŝenia osi nawierzchni w planie 3 Rzędne wysokościowe, równość podłuŝna i poprzeczna, spadki poprzeczne i szerokość 4 Rozmieszczenie i szerokość spoin i szczelin w nawierzchni, pomiędzy krawęŝnikami, obrzeŝami, ściekami oraz wypełnienie spoin i szczelin Wizualne sprawdzenie jednorodności wyglądu, prawidłowości desenia, kolorów kostek, spękań, plam, deformacji, wykruszeń, spoin i szczelin Geodezyjne sprawdzenie połoŝenia osi co 25 m i w punktach charakterystycznych (dopuszczalne przesunięcia wg tab. 2, lp. 5b) Co 25 m i we wszystkich punktach charakterystycznych (wg metod i dopuszczalnych wartości podanych w tab. 2, lp. od 5c do 5g) Wg pktu 5.5 i OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót podano w SST-D pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) wykonanej nawierzchni z betonowej kostki brukowej. Jednostki obmiarowe robót towarzyszących budowie nawierzchni z betonowej kostki brukowej (podbudowa, obramowanie itp.) są podane w przedmiarze i kosztorysie ślepym. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót podano w SST-D pkt Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: - przygotowanie podłoŝa - wykonanie ław pod krawęŝniki, - wypełnienie dolnej części szczelin dylatacyjnych. 12

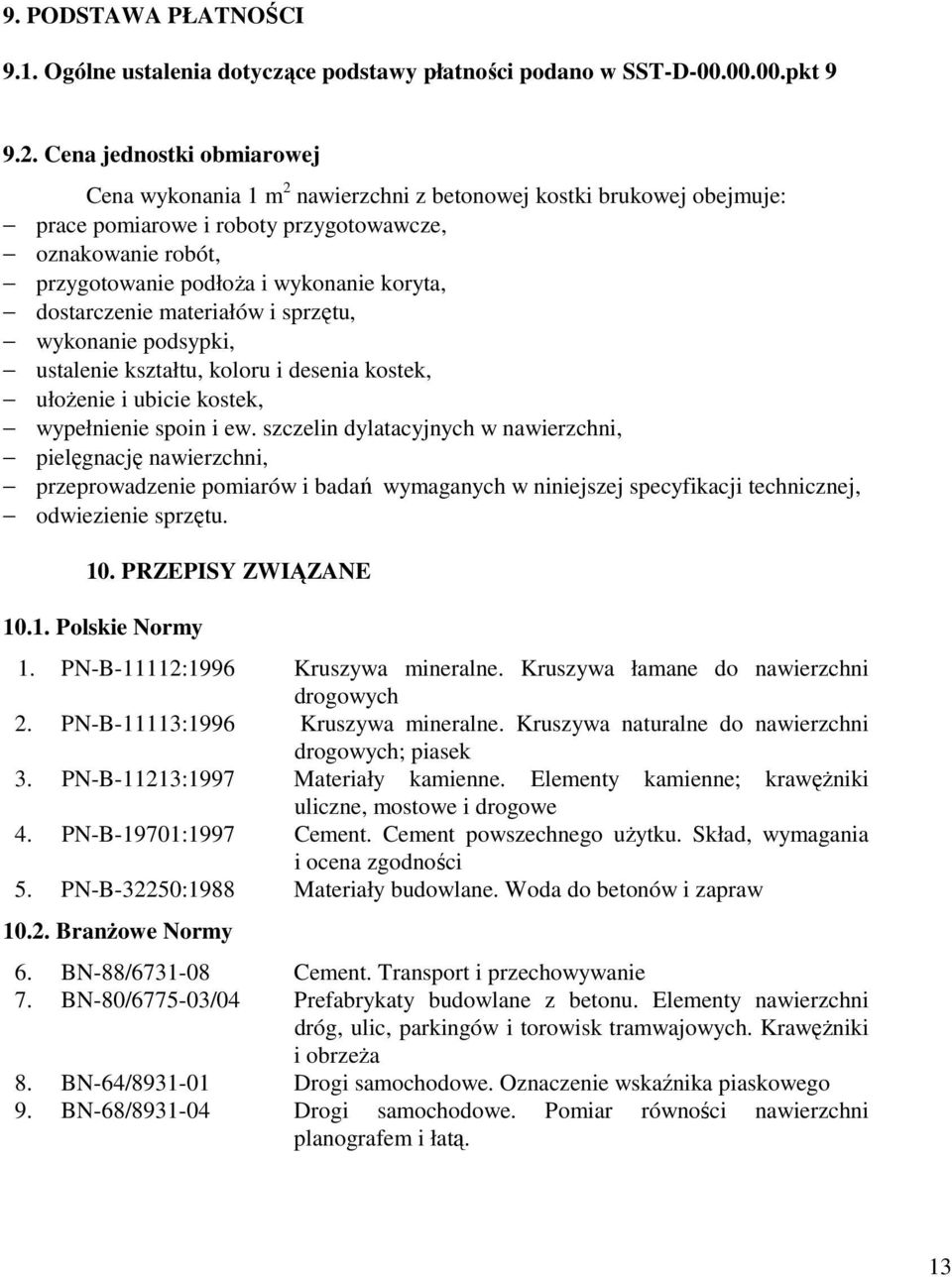

13 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności podano w SST-D pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 nawierzchni z betonowej kostki brukowej obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, przygotowanie podłoŝa i wykonanie koryta, dostarczenie materiałów i sprzętu, wykonanie podsypki, ustalenie kształtu, koloru i desenia kostek, ułoŝenie i ubicie kostek, wypełnienie spoin i ew. szczelin dylatacyjnych w nawierzchni, pielęgnację nawierzchni, przeprowadzenie pomiarów i badań wymaganych w niniejszej specyfikacji technicznej, odwiezienie sprzętu. 10. PRZEPISY ZWIĄZANE Polskie Normy 1. PN-B-11112:1996 Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych 2. PN-B-11113:1996 Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych; piasek 3. PN-B-11213:1997 Materiały kamienne. Elementy kamienne; krawęŝniki uliczne, mostowe i drogowe 4. PN-B-19701:1997 Cement. Cement powszechnego uŝytku. Skład, wymagania i ocena zgodności 5. PN-B-32250:1988 Materiały budowlane. Woda do betonów i zapraw BranŜowe Normy 6. BN-88/ Cement. Transport i przechowywanie 7. BN-80/ /04 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. KrawęŜniki i obrzeŝa 8. BN-64/ Drogi samochodowe. Oznaczenie wskaźnika piaskowego 9. BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą. 13

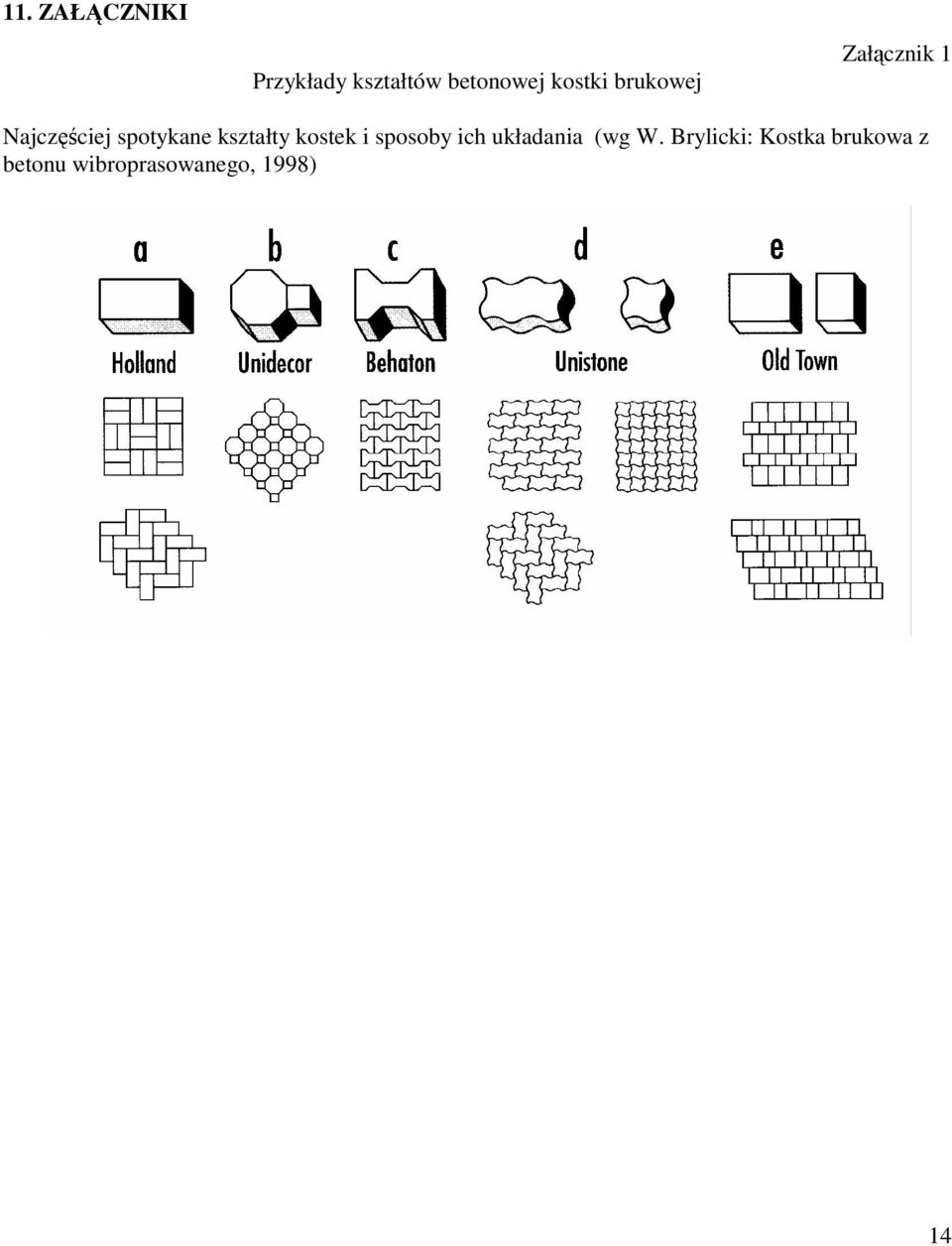

14 11. ZAŁĄCZNIKI Przykłady kształtów betonowej kostki brukowej Załącznik 1 Najczęściej spotykane kształty kostek i sposoby ich układania (wg W. Brylicki: Kostka brukowa z betonu wibroprasowanego, 1998) 14

15 Załącznik 2 Zalecone konstrukcje nawierzchni z betonowej kostki brukowej (wg rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie, Dz.U. Nr 43, poz. 430) 1. Nawierzchnia chodnika a) z dopuszczeniem postoju samochodów o masie całkowitej 2500 kg, na podłoŝu G1 o module spręŝystości (wtórnym) 80 MPa b) wyłącznie dla ruchu pieszych 2. Nawierzchnia ścieŝek rowerowych 15

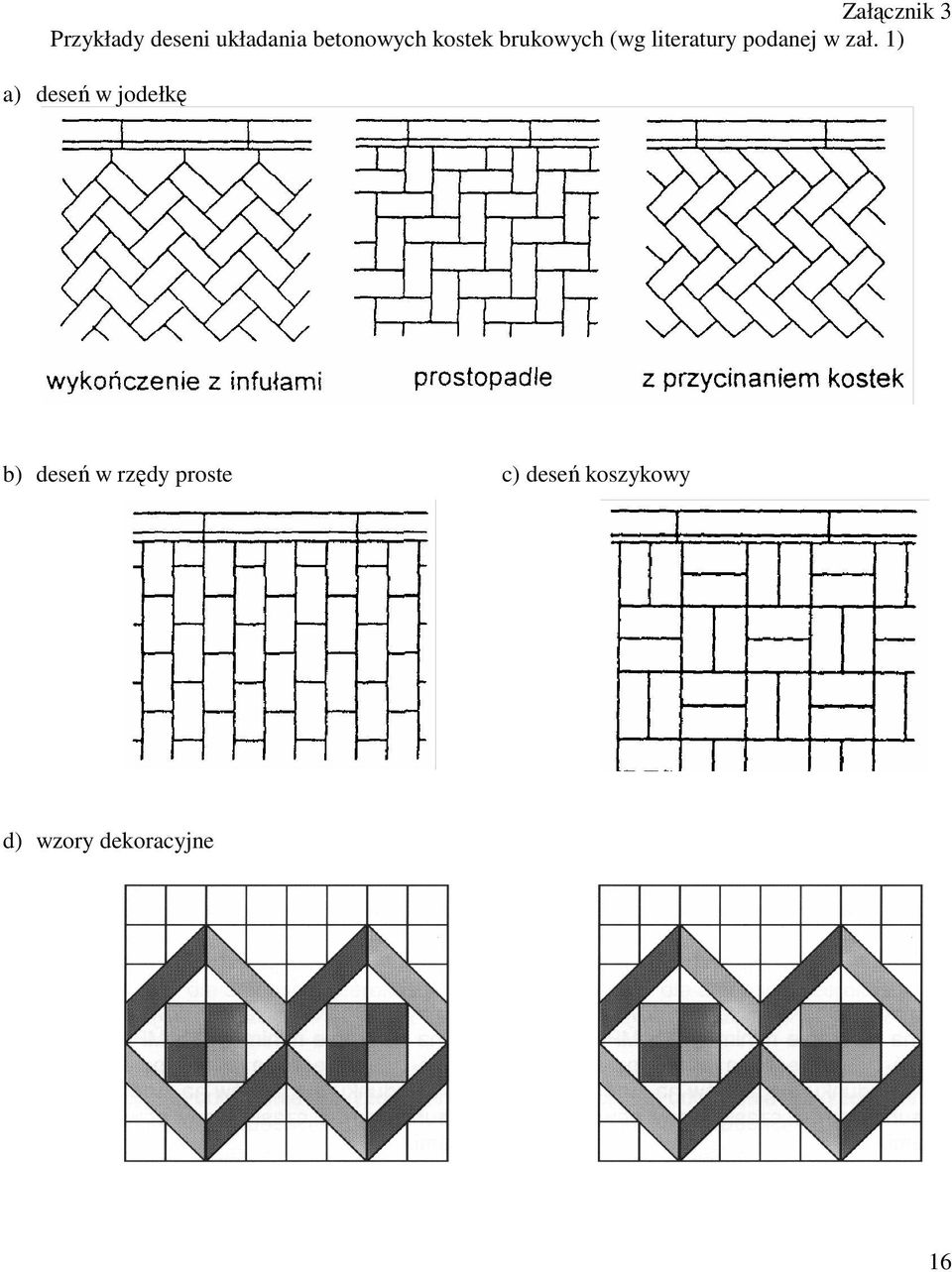

16 Załącznik 3 Przykłady deseni układania betonowych kostek brukowych (wg literatury podanej w zał. 1) a) deseń w jodełkę b) deseń w rzędy proste c) deseń koszykowy d) wzory dekoracyjne 16
