2 1. CZĘŚĆ OGÓLNA 1.1. Nazwa nadana zamówieniu przez zamawiającego. Zagospodarowanie terenu Gimnazjum im. Ignacego Jana Paderewskiego w Skórzewie ul. Ks. Stanisława Kozierowskiego 1, Skórzewo, Poznań działki 425/4 i 425/5, obręb Skórzewo Przedmiot Specyfikacji Technicznej (ST). Przedmiotem ST są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem robót pomiarowych i prac geodezyjnych dla zadania polegającego na zagospodarowaniu terenu Gimnazjum im. Ignacego Jana Paderewskiego w Skórzewie Zakres stosowania STB. Specyfikacja techniczna jest częścią Dokumentacji Projektowej niezbędnej przy realizacji i odbiorze robót wymienionych w pkt Zakres Robót objętych STB. Ustalenia zawarte w niniejszej ST dotyczą prowadzenia robót pomiarowych pod nawierzchnie boiska do piłki nożnej Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Ogólne wymagania dotyczące prac tymczasowych i towarzyszących podano w ST 00 Wymagania ogólne pkt Informacje o terenie budowy Ogólne informacje dotyczące terenu budowy podano w STB 0.0, Kod CPV Wymagania ogólne pkt 1.4. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. Miejsca na bazy, magazyny, składowiska i drogi transportowe powinny być tak wybrane, aby nie powodować zniszczeń w środowisku naturalnym. Powinny zostać podjęte odpowiednie środki zabezpieczające przed zanieczyszczeniem zbiorników i cieków wodnych, przekroczeniem dopuszczalnych norm hałasu, możliwością powstania pożaru. Opłaty i kary za przekroczenie w trakcie realizacji robót norm, określonych w odpowiednich przepisach dotyczących ochrony środowiska, obciążają Wykonawcę. Wykonawca ma obowiązek utrzymywać sprawny sprzęt przeciwpożarowy wymagany przez odpowiednie przepisy, przestrzegać przepisów ochrony przeciwpożarowej. Za wszelkie straty spowodowane pożarem wywołanym jako rezultat prowadzonych robót albo przez personel Wykonawcy, odpowiedzialny jest Wykonawca. Wykonawca jest zobowiązany do ochrony przed uszkodzeniem lub zniszczeniem własności publicznej i prywatnej. Odpowiada za ochronę instalacji na powierzchni ziemi i za urządzenia podziemne. Potwierdzone przez władze będące właścicielami instalacji informacje na temat instalacji Wykonawca otrzyma od Zamawiającego, zapewni ich właściwe oznaczenie i zabezpieczenie przed uszkodzeniem w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inspektora i zainteresowane władze oraz będzie z nimi współpracował dostarczając wszelkiej pomocy przy dokonywaniu napraw, ponosi koszt tych napraw. Podczas realizacji robót Wykonawca będzie przestrzegał przepisów dotyczących bezpieczeństwa i higieny pracy Nazwy i kody robót objętych zamówieniem Roboty w zakresie burzenia, roboty ziemne 1.6. Definicje określeń podstawowych. 18 / 5

3 Określenia podstawowe w niniejszej STB są zgodne z obowiązującymi odpowiednimi normami oraz określeniami podanymi w specyfikacji STB 0.0 Wymagania ogólne Punkty główne trasy - punkty załamania osi trasy, punkty kierunkowe oraz początkowy i końcowy punkt trasy. 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH Wymagania ogólne dotyczące materiałów podano w STB 0.0 Wymagania ogólne Wymagania ogólne Do utrwalenia punktów głównych trasy i reperów roboczych należy stosować pale drewniane z gwoździem lub trzpienie stalowe (stabilizacja punktów w istniejącej nawierzchni), słupki betonowe albo rury metalowe o długości około 0.50 m. Pale drewniane umieszczone w sąsiedztwie punktów załamania trasy w czasie ich stabilizacji powinny mieć średnicę m i długości m. Do stabilizacji pozostałych punktów należy stosować szpilki stalowe i paliki drewniane o długości około 0.50m i średnicy mm. Świadki wbijane obok palików osiowych powinny mieć długość około 0.50 m i przekrój prostokątny. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN Wymagania ogólne dotyczące sprzętu podano w STB 0.0 Wymagania ogólne. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje nie-korzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. Do wykonania robót konieczny jest sprzęt geodezyjny taki jak: teodolity lub tachimetry, niwelatory, dalmierze, tyczki, łaty, taśmy stalowe i parciane, lub inny sprzęt geodezyjny gwarantujący uzyskanie wymaganej dokładności pomiaru. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU Wymagania ogólne dotyczące środków transportu podano w STB 0.0 Wymagania ogólne. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH Wymagania ogólne dotyczące wykonania robót podano w STB 0.0 Wymagania ogólne Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D-M "Wymagania ogólne pkt 5. Prace pomiarowe powinny być wykonane zgodnie z obowiązującymi Instrukcjami GUGiK. Zamawiający zobowiązany jest dostarczyć Wykonawcy szkic wytyczenia trasy, wykaz punktów wysokościowych oraz wszelkie inne dane, niezbędne do wytyczenia punktów głównych w terenie. W oparciu o materiały dostarczone przez Zamawiającego Wykonawca powinien przeprowadzić obliczenia i pomiary geodezyjne niezbędne do szczegółowego wytyczenia robót. Prace pomiarowe powinny być wykonane przez osoby posiadające odpowiednie kwalifikacje i uprawnienia. Wykonawca ponosi odpowiedzialność za następstwa niezgodności 19 / 5

4 wykonanych robót z Dokumentacją Projektową, niniejszą ST oraz zmianami wprowadzonymi w nich zawczasu przez Inspektora nadzoru. Wykonawca powinien natychmiast poinformować Inspektora nadzoru o jakichkolwiek błędach wykrytych w Dokumentacji Projektowej związanych z wytyczeniem punktów głównych trasy i linii brzegowej. Błędy te powinny być usunięte na koszt Zamawiającego. Wykonawca powinien sprawdzić czy rzędne terenu określone w Dokumentacji Projektowej są zgodne z rzeczywistymi rzędnymi terenu. Jeśli Wykonawca stwierdzi, źe rzeczywiste rzędne terenu istotnie różnią się od rzędnych określonych w Dokumentacji Projektowej to powinien powiadomić o tym Inspektora nadzoru. Ukształtowanie terenu w takim rejonie nie powinno być zmieniane przed podjęciem odpowiedniej decyzji przez Inspektora nadzoru. Wszelkie roboty dodatkowe, wynikające z różnic terenu podanych w Dokumentacji Projektowej i rzędnych rzeczywistych, akceptowane przez Inspektora nadzoru, zostaną wykonane na koszt Zamawiającego. Zaniechanie powiadomienia Inspektora nadzoru oznacza, że roboty dodatkowe w takim przypadku obciążą Wykonawcę. Wszystkie roboty, które bazują na pomiarach Wykonawcy nie mogą być rozpoczęte przed zaakceptowaniem wyników pomiarów przez Inspektora nadzoru. Punkty wierzchołkowe, punkty główne trasy i punkty pośrednie osi trasy muszą być zaopatrzone w oznaczenia określające w sposób wyraźny i jednoznaczny charakterystykę i położenie tych punktów. Forma i wzór tych oznaczeń powinny być zaakceptowane przez Inżyniera. Wykonawca jest odpowiedzialny za ochronę wszystkich punktów pomiarowych i ich oznaczeń w czasie trwania robót. Jeżeli znaki pomiarowe przekazane przez Zamawiającego zostaną zniszczone przez Wykonawcę świadomie lub wskutek zaniedbania, a ich odtworzenie jest konieczne do dalszego prowadzenia robót, to zostaną one odtworzone na koszt Wykonawcy. Wszystkie pozostałe prace pomiarowe konieczne dla prawidłowej realizacji robót należą do obowiązków Wykonawcy. 6. OPIS DZIAŁAŃ ZWIĄZANYCH Z KONTROLĄ, BADANIAMI ORAZ ODBIOREM WYROBÓW I ROBÓT BUDOWLANYCH W NAWIĄZANIU DO DOKUMENTÓW ODNIESIENIA Wymagania ogólne dotyczące kontroli podano w STB 0.0 Wymagania ogólne Kontrola jakości prac pomiarowych Kontrole jakości prac pomiarowych związanych z odtworzeniem trasy i punktów wysokościowych należy prowadzić według ogólnych zasad określonych w instrukcjach i wytycznych GUGiK. Należy sprawdzić położenie i wysokości głównych punktów geodezyjnych obiektów inwestycji. 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT Wymagania ogólne dotyczące przedmiaru podano w STB 0.0 Wymagania ogólne. Jednostką obmiarową jest 1 ha robót pomiarowych pod nawierzchnie boiska do piłki nożnej 8. OPIS SPOSOBU ODBIORU ROBÓT BUDOWLANYCH Wymagania ogólne dotyczące odbioru robót podano w STB 0.0 Wymagania ogólne. Celem odbioru jest protokólarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesieniu do ich ilości i jakości. Gotowość do odbioru zgłasza Wykonawca wpisem do Dziennika Budowy przedkładając Inspektorowi do oceny i zatwierdzenia geodezyjną dokumentację powykonawczą. Odbiór jest potwierdzeniem wykonania robót zgodnie z postanowieniami umowy oraz obowiązującymi Normami Technicznymi. 9. OPIS SPOSOBU ROZLICZENIA ROBÓT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH Ogólne ustalenia dotyczące podstawy płatności podano w STB 0.0,,Wymagania ogólne". Płaci się za ustaloną ilość [ha] robót pomiarowych wg ceny jednostkowej, która obejmuje: - Sprawdzenie i uzupełnienie osi trasy dodatkowymi punktami. - Niwelacja kontrolna reperów i osi trasy. 20 / 5

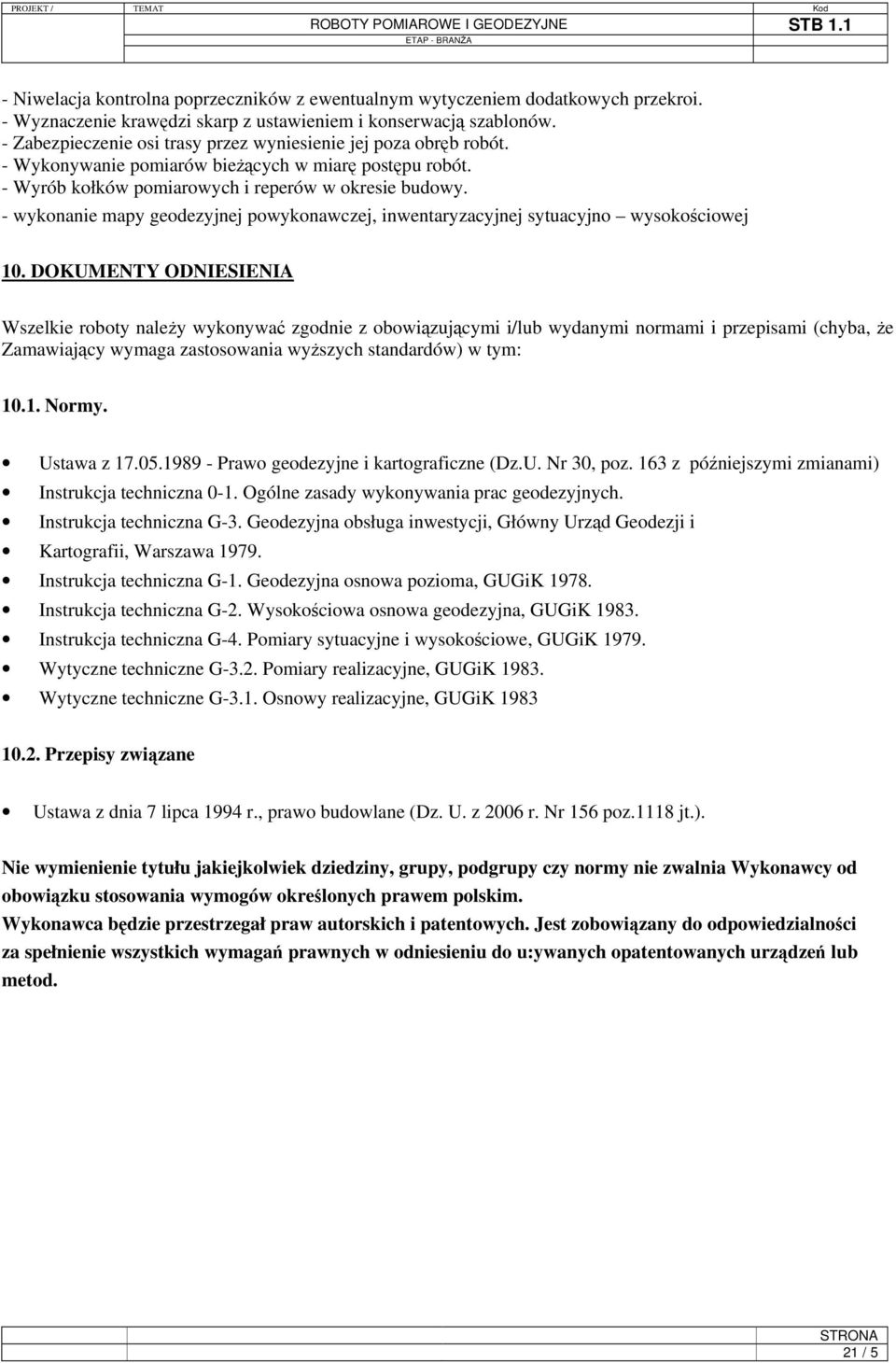

5 - Niwelacja kontrolna poprzeczników z ewentualnym wytyczeniem dodatkowych przekroi. - Wyznaczenie krawędzi skarp z ustawieniem i konserwacją szablonów. - Zabezpieczenie osi trasy przez wyniesienie jej poza obręb robót. - Wykonywanie pomiarów bieżących w miarę postępu robót. - Wyrób kołków pomiarowych i reperów w okresie budowy. - wykonanie mapy geodezyjnej powykonawczej, inwentaryzacyjnej sytuacyjno wysokościowej 10. DOKUMENTY ODNIESIENIA Wszelkie roboty należy wykonywać zgodnie z obowiązującymi i/lub wydanymi normami i przepisami (chyba, że Zamawiający wymaga zastosowania wyższych standardów) w tym: Normy. Ustawa z Prawo geodezyjne i kartograficzne (Dz.U. Nr 30, poz. 163 z późniejszymi zmianami) Instrukcja techniczna 0-1. Ogólne zasady wykonywania prac geodezyjnych. Instrukcja techniczna G-3. Geodezyjna obsługa inwestycji, Główny Urząd Geodezji i Kartografii, Warszawa Instrukcja techniczna G-1. Geodezyjna osnowa pozioma, GUGiK Instrukcja techniczna G-2. Wysokościowa osnowa geodezyjna, GUGiK Instrukcja techniczna G-4. Pomiary sytuacyjne i wysokościowe, GUGiK Wytyczne techniczne G-3.2. Pomiary realizacyjne, GUGiK Wytyczne techniczne G-3.1. Osnowy realizacyjne, GUGiK Przepisy związane Ustawa z dnia 7 lipca 1994 r., prawo budowlane (Dz. U. z 2006 r. Nr 156 poz.1118 jt.). Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Wykonawca będzie przestrzegał praw autorskich i patentowych. Jest zobowiązany do odpowiedzialności za spełnienie wszystkich wymagań prawnych w odniesieniu do u:ywanych opatentowanych urządzeń lub metod. 21 / 5
