PROJEKT WYKONAWCZY SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE - M

Transkrypt

1 WYKONAWCA: FIRMA INŻYNIERSKA GF MOSTY ul. Dębowa Piekary Śl. INWESTOR: Powiatowy Zarząd Dróg w Będzinie z/s w Rogoźniku ul. Węgroda Rogoźnik ZADANIE: Wykonanie dokumentacji technicznej podpory tymczasowej dla przyczółków mostu nad rzeką Biała Przemsza w ciągu drogi powiatowej nr 480 S (ulica Chwaliboskie) w Sławkowie STADIUM: OBIEKT/OPRACOWANIE PROJEKT WYKONAWCZY SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE - M BRANŻA: MOSTOWA PROJEKTANT: OPRACOWAŁ: SPRAWDZI Ł: mgr inż. Grzegorz Frej UPR.BUD. UW-33/98 mgr inż. Jan Malordy mgr inż. Lech Marcisz UPR.BUD. UW-8/2001 DATA: PAŹDZIERNIK 2007 Egzemplarz nr: 1 Firma Inżynierska GF-MOSTY, Piekary Śl., październik

2 M M ROBOTY PRZYGOTOWAWCZE WYTYCZENIE OBIEKTU 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej (ST) Przedmiotem niniejszej ST są wymagania dotyczące wytyczenia w terenie geodezyjnych punktów wysokościowych oraz tachimetrycznych dla obiektów inżynierskich Zakres stosowania ST ST jest stosowana jako dokument kontraktowy i przetargowy przy zlecaniu i realizacji robót wymienionych w punkcie 1.1, które zostaną wykonane w ramach Kontraktu wymienionego w ST D.M.U Zakres robót objętych ST Roboty, których dotyczy ST dotyczą wszystkich czynności umożliwiających i mających na celu wytyczenie obiektów inżynierskich. Prace obejmują: wyznaczenie osi i krawędzi obiektów, wyznaczenie reperów roboczych w bezpośrednim sąsiedztwie obiektu w nawiązaniu do niwelacji państwowej. Wykaz obiektów do wytyczenia: słupo-pale 1.4. Określenie podstawowe Określenia podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi normami, wytycznymi i określeniami podanymi w D.M.U Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania robót i ich zgodność z Dokumentacją Projektową, ST i poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w D.M.U "Wymagania ogólne". 2. MATERIAŁY Do wykonania robót konieczne są następujące materiały: słupki betonowe, rury stalowe, trzpienie stalowe, pale drewniane Rodzaje materiałów Do utrwalenia punktów głównych należy stosować pale drewniane z gwoździem lub prętem stalowym, słupki betonowe albo rury metalowe o długości około 0,50 metra. Pale drewniane umieszczone poza granicą robót ziemnych, powinny mieć średnicę od 0,15 do 0,20 m i długość od 1,5 do 1,7 m. Do stabilizacji pozostałych punktów należy stosować paliki drewniane średnicy od 0,05 do 0,08 m i długości około 0,30 m, a dla punktów utrwalanych w istniejącej nawierzchni bolce stalowe średnicy 5 mm i długości od 0,04 do 0,05 m. Świadki powinny mieć długość około 0,50 m i przekrój prostokątny. Firma Inżynierska GF-MOSTY, Piekary Śl., październik

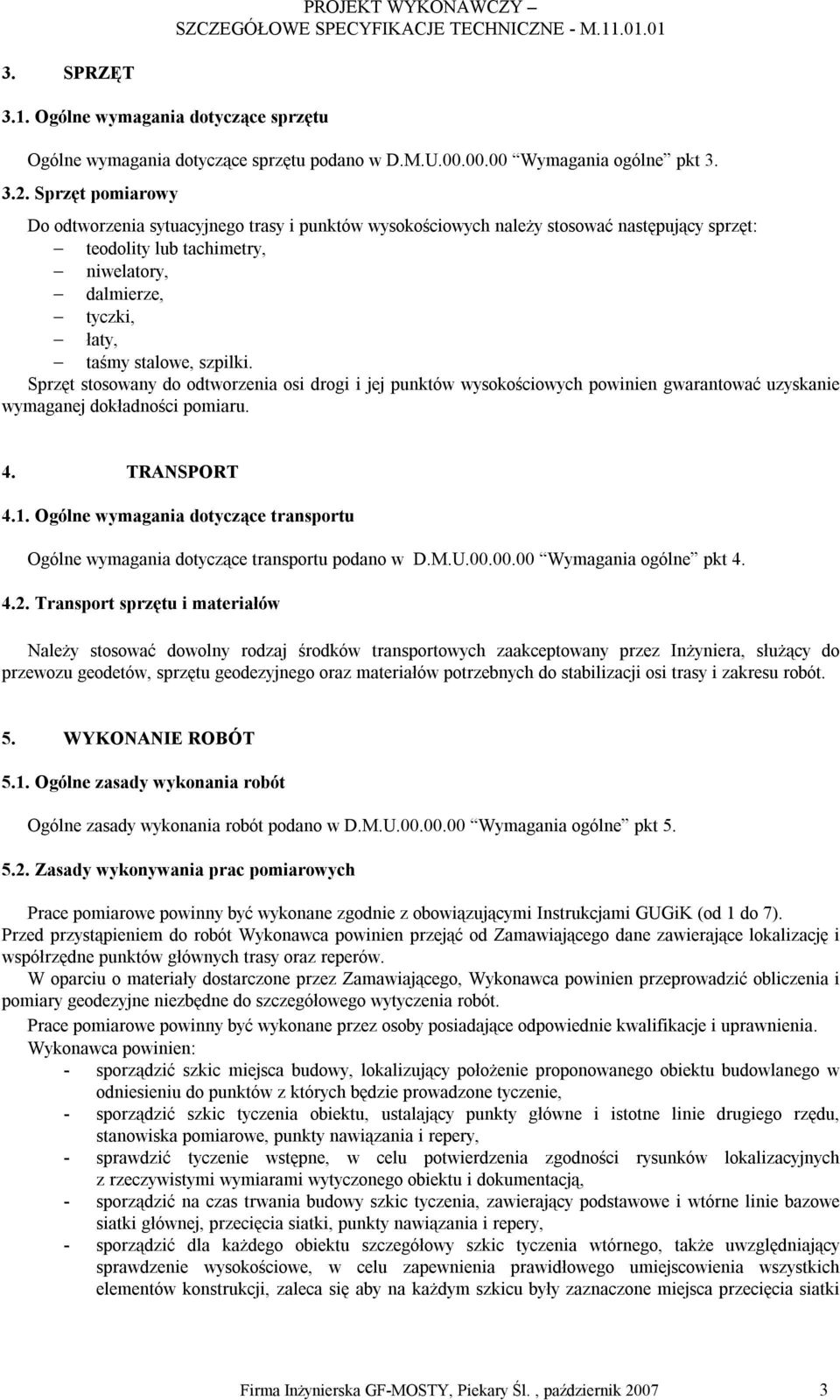

3 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w D.M.U Wymagania ogólne pkt Sprzęt pomiarowy Do odtworzenia sytuacyjnego trasy i punktów wysokościowych należy stosować następujący sprzęt: teodolity lub tachimetry, niwelatory, dalmierze, tyczki, łaty, taśmy stalowe, szpilki. Sprzęt stosowany do odtworzenia osi drogi i jej punktów wysokościowych powinien gwarantować uzyskanie wymaganej dokładności pomiaru. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w D.M.U Wymagania ogólne pkt Transport sprzętu i materiałów Należy stosować dowolny rodzaj środków transportowych zaakceptowany przez Inżyniera, służący do przewozu geodetów, sprzętu geodezyjnego oraz materiałów potrzebnych do stabilizacji osi trasy i zakresu robót. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w D.M.U Wymagania ogólne pkt Zasady wykonywania prac pomiarowych Prace pomiarowe powinny być wykonane zgodnie z obowiązującymi Instrukcjami GUGiK (od 1 do 7). Przed przystąpieniem do robót Wykonawca powinien przejąć od Zamawiającego dane zawierające lokalizację i współrzędne punktów głównych trasy oraz reperów. W oparciu o materiały dostarczone przez Zamawiającego, Wykonawca powinien przeprowadzić obliczenia i pomiary geodezyjne niezbędne do szczegółowego wytyczenia robót. Prace pomiarowe powinny być wykonane przez osoby posiadające odpowiednie kwalifikacje i uprawnienia. Wykonawca powinien: - sporządzić szkic miejsca budowy, lokalizujący położenie proponowanego obiektu budowlanego w odniesieniu do punktów z których będzie prowadzone tyczenie, - sporządzić szkic tyczenia obiektu, ustalający punkty główne i istotne linie drugiego rzędu, stanowiska pomiarowe, punkty nawiązania i repery, - sprawdzić tyczenie wstępne, w celu potwierdzenia zgodności rysunków lokalizacyjnych z rzeczywistymi wymiarami wytyczonego obiektu i dokumentacją, - sporządzić na czas trwania budowy szkic tyczenia, zawierający podstawowe i wtórne linie bazowe siatki głównej, przecięcia siatki, punkty nawiązania i repery, - sporządzić dla każdego obiektu szczegółowy szkic tyczenia wtórnego, także uwzględniający sprawdzenie wysokościowe, w celu zapewnienia prawidłowego umiejscowienia wszystkich elementów konstrukcji, zaleca się aby na każdym szkicu były zaznaczone miejsca przecięcia siatki Firma Inżynierska GF-MOSTY, Piekary Śl., październik

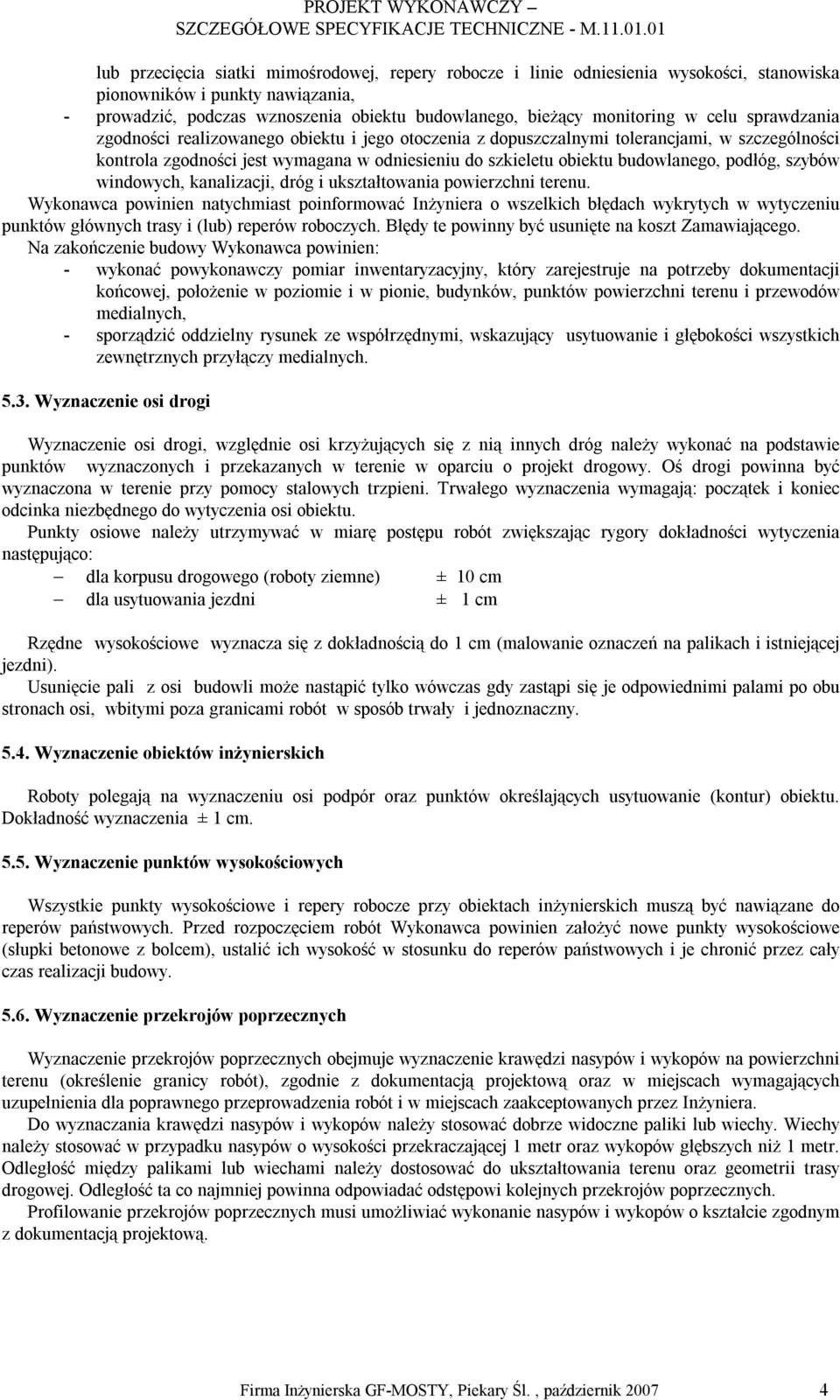

4 lub przecięcia siatki mimośrodowej, repery robocze i linie odniesienia wysokości, stanowiska pionowników i punkty nawiązania, - prowadzić, podczas wznoszenia obiektu budowlanego, bieżący monitoring w celu sprawdzania zgodności realizowanego obiektu i jego otoczenia z dopuszczalnymi tolerancjami, w szczególności kontrola zgodności jest wymagana w odniesieniu do szkieletu obiektu budowlanego, podłóg, szybów windowych, kanalizacji, dróg i ukształtowania powierzchni terenu. Wykonawca powinien natychmiast poinformować Inżyniera o wszelkich błędach wykrytych w wytyczeniu punktów głównych trasy i (lub) reperów roboczych. Błędy te powinny być usunięte na koszt Zamawiającego. Na zakończenie budowy Wykonawca powinien: - wykonać powykonawczy pomiar inwentaryzacyjny, który zarejestruje na potrzeby dokumentacji końcowej, położenie w poziomie i w pionie, budynków, punktów powierzchni terenu i przewodów medialnych, - sporządzić oddzielny rysunek ze współrzędnymi, wskazujący usytuowanie i głębokości wszystkich zewnętrznych przyłączy medialnych Wyznaczenie osi drogi Wyznaczenie osi drogi, względnie osi krzyżujących się z nią innych dróg należy wykonać na podstawie punktów wyznaczonych i przekazanych w terenie w oparciu o projekt drogowy. Oś drogi powinna być wyznaczona w terenie przy pomocy stalowych trzpieni. Trwałego wyznaczenia wymagają: początek i koniec odcinka niezbędnego do wytyczenia osi obiektu. Punkty osiowe należy utrzymywać w miarę postępu robót zwiększając rygory dokładności wytyczenia następująco: dla korpusu drogowego (roboty ziemne) ± 10 cm dla usytuowania jezdni ± 1 cm Rzędne wysokościowe wyznacza się z dokładnością do 1 cm (malowanie oznaczeń na palikach i istniejącej jezdni). Usunięcie pali z osi budowli może nastąpić tylko wówczas gdy zastąpi się je odpowiednimi palami po obu stronach osi, wbitymi poza granicami robót w sposób trwały i jednoznaczny Wyznaczenie obiektów inżynierskich Roboty polegają na wyznaczeniu osi podpór oraz punktów określających usytuowanie (kontur) obiektu. Dokładność wyznaczenia ± 1 cm Wyznaczenie punktów wysokościowych Wszystkie punkty wysokościowe i repery robocze przy obiektach inżynierskich muszą być nawiązane do reperów państwowych. Przed rozpoczęciem robót Wykonawca powinien założyć nowe punkty wysokościowe (słupki betonowe z bolcem), ustalić ich wysokość w stosunku do reperów państwowych i je chronić przez cały czas realizacji budowy Wyznaczenie przekrojów poprzecznych Wyznaczenie przekrojów poprzecznych obejmuje wyznaczenie krawędzi nasypów i wykopów na powierzchni terenu (określenie granicy robót), zgodnie z dokumentacją projektową oraz w miejscach wymagających uzupełnienia dla poprawnego przeprowadzenia robót i w miejscach zaakceptowanych przez Inżyniera. Do wyznaczania krawędzi nasypów i wykopów należy stosować dobrze widoczne paliki lub wiechy. Wiechy należy stosować w przypadku nasypów o wysokości przekraczającej 1 metr oraz wykopów głębszych niż 1 metr. Odległość między palikami lub wiechami należy dostosować do ukształtowania terenu oraz geometrii trasy drogowej. Odległość ta co najmniej powinna odpowiadać odstępowi kolejnych przekrojów poprzecznych. Profilowanie przekrojów poprzecznych musi umożliwiać wykonanie nasypów i wykopów o kształcie zgodnym z dokumentacją projektową. Firma Inżynierska GF-MOSTY, Piekary Śl., październik

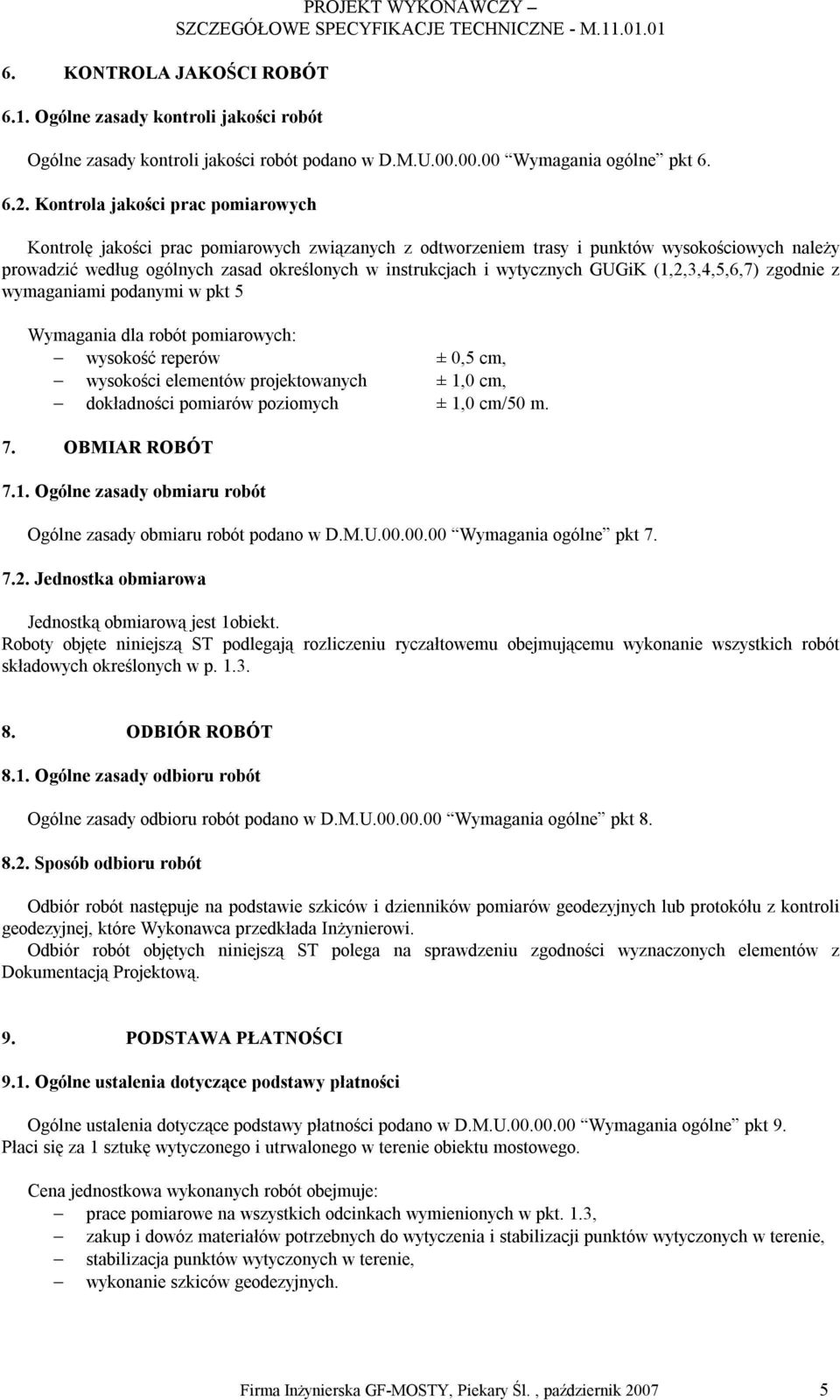

5 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót PROJEKT WYKONAWCZY Ogólne zasady kontroli jakości robót podano w D.M.U Wymagania ogólne pkt Kontrola jakości prac pomiarowych Kontrolę jakości prac pomiarowych związanych z odtworzeniem trasy i punktów wysokościowych należy prowadzić według ogólnych zasad określonych w instrukcjach i wytycznych GUGiK (1,2,3,4,5,6,7) zgodnie z wymaganiami podanymi w pkt 5 Wymagania dla robót pomiarowych: wysokość reperów ± 0,5 cm, wysokości elementów projektowanych ± 1,0 cm, dokładności pomiarów poziomych ± 1,0 cm/50 m. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w D.M.U Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest 1obiekt. Roboty objęte niniejszą ST podlegają rozliczeniu ryczałtowemu obejmującemu wykonanie wszystkich robót składowych określonych w p ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w D.M.U Wymagania ogólne pkt Sposób odbioru robót Odbiór robót następuje na podstawie szkiców i dzienników pomiarów geodezyjnych lub protokółu z kontroli geodezyjnej, które Wykonawca przedkłada Inżynierowi. Odbiór robót objętych niniejszą ST polega na sprawdzeniu zgodności wyznaczonych elementów z Dokumentacją Projektową. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w D.M.U Wymagania ogólne pkt 9. Płaci się za 1 sztukę wytyczonego i utrwalonego w terenie obiektu mostowego. Cena jednostkowa wykonanych robót obejmuje: prace pomiarowe na wszystkich odcinkach wymienionych w pkt. 1.3, zakup i dowóz materiałów potrzebnych do wytyczenia i stabilizacji punktów wytyczonych w terenie, stabilizacja punktów wytyczonych w terenie, wykonanie szkiców geodezyjnych. Firma Inżynierska GF-MOSTY, Piekary Śl., październik

6 10. PRZEPISY ZWIĄZANE PROJEKT WYKONAWCZY 1. Instrukcja techniczna 0-1. Ogólne zasady wykonywania prac geodezyjnych. 2. Instrukcja techniczna G-3. Geodezyjna obsługa inwestycji, Główny Urząd Geodezji i Kartografii, Warszawa 1979r. 3. Instrukcja techniczna G-1. Geodezyjna osnowa pozioma, GUGiK Instrukcja techniczna G-2. Wysokościowa osnowa geodezyjna, GUGiK Instrukcja techniczna G-4. Pomiary sytuacyjne i wysokościowe, GUGiK Wytyczne techniczne G-3.2. Pomiary realizacyjne, GUGiK Wytyczne techniczne G-3.1. Osnowy realizacyjne, GUGiK PN-ISO 4463 Metody pomiarowe w budownictwie. Tyczenie i pomiar. Firma Inżynierska GF-MOSTY, Piekary Śl., październik
