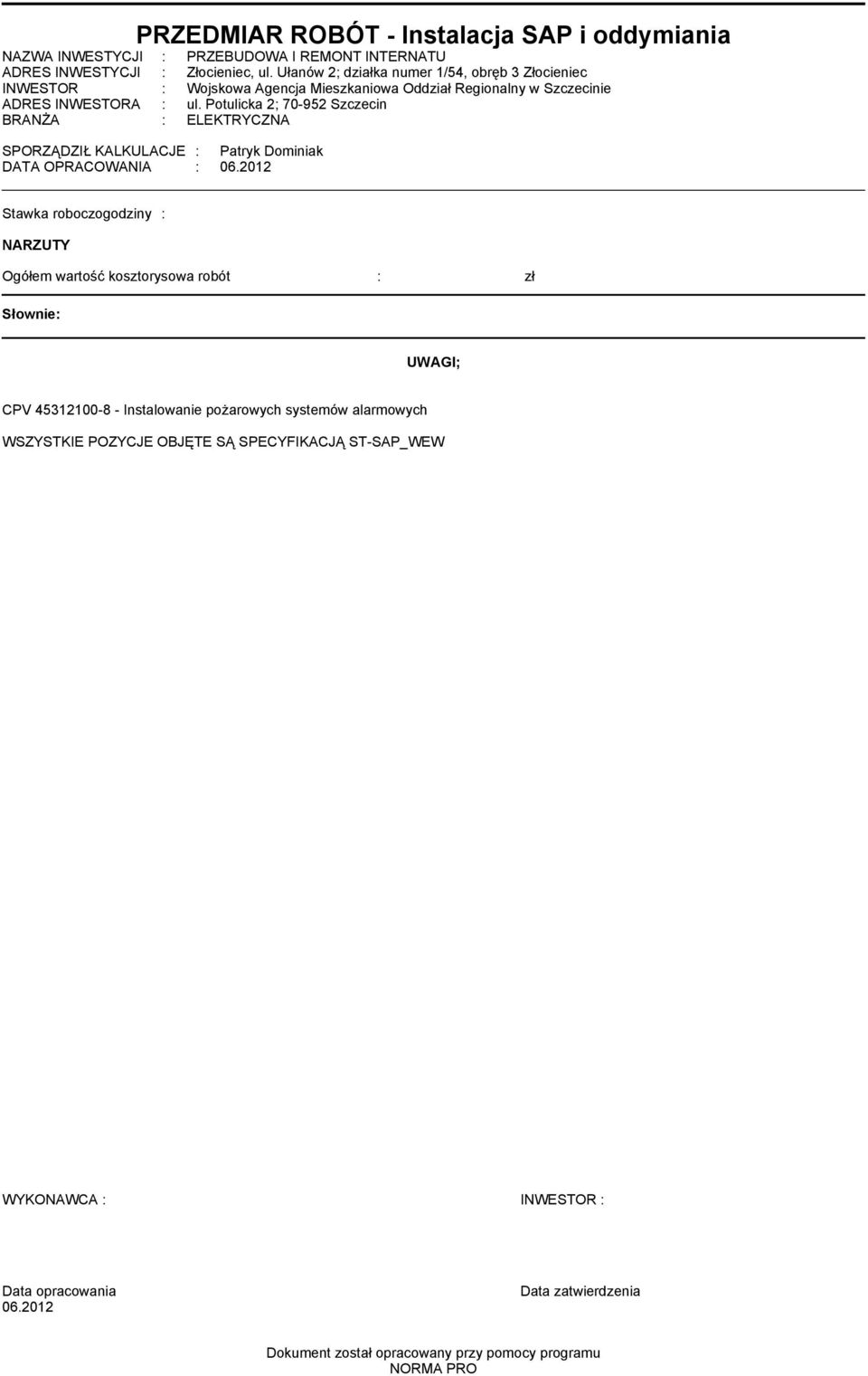

1 PRZEDMIAR ROBÓT - Instalacja SAP i oddymiania NAZWA INWESTYCJI : PRZEBUDOWA I REMONT INTERNATU ADRES INWESTYCJI : Złocieniec, ul. Ułanów 2; działka numer 1/54, obręb 3 Złocieniec INWESTOR : Wojskowa Agencja Mieszkaniowa Oddział Regionalny w Szczecinie ADRES INWESTORA : ul. Potulicka 2; Szczecin BRANŻA : ELEKTRYCZNA SPORZĄDZIŁ KALKULACJE : Patryk Dominiak DATA OPRACOWANIA : Stawka roboczogodziny : NARZUTY Ogółem wartość kosztorysowa robót : zł UWAGI; CPV Instalowanie pożarowych systemów alarmowych WSZYSTKIE POZYCJE OBJĘTE SĄ SPECYFIKACJĄ ST- WYKONAWCA : INWESTOR : Data opracowania Data zatwierdzenia Dokument został opracowany przy pomocy programu NORMA PRO

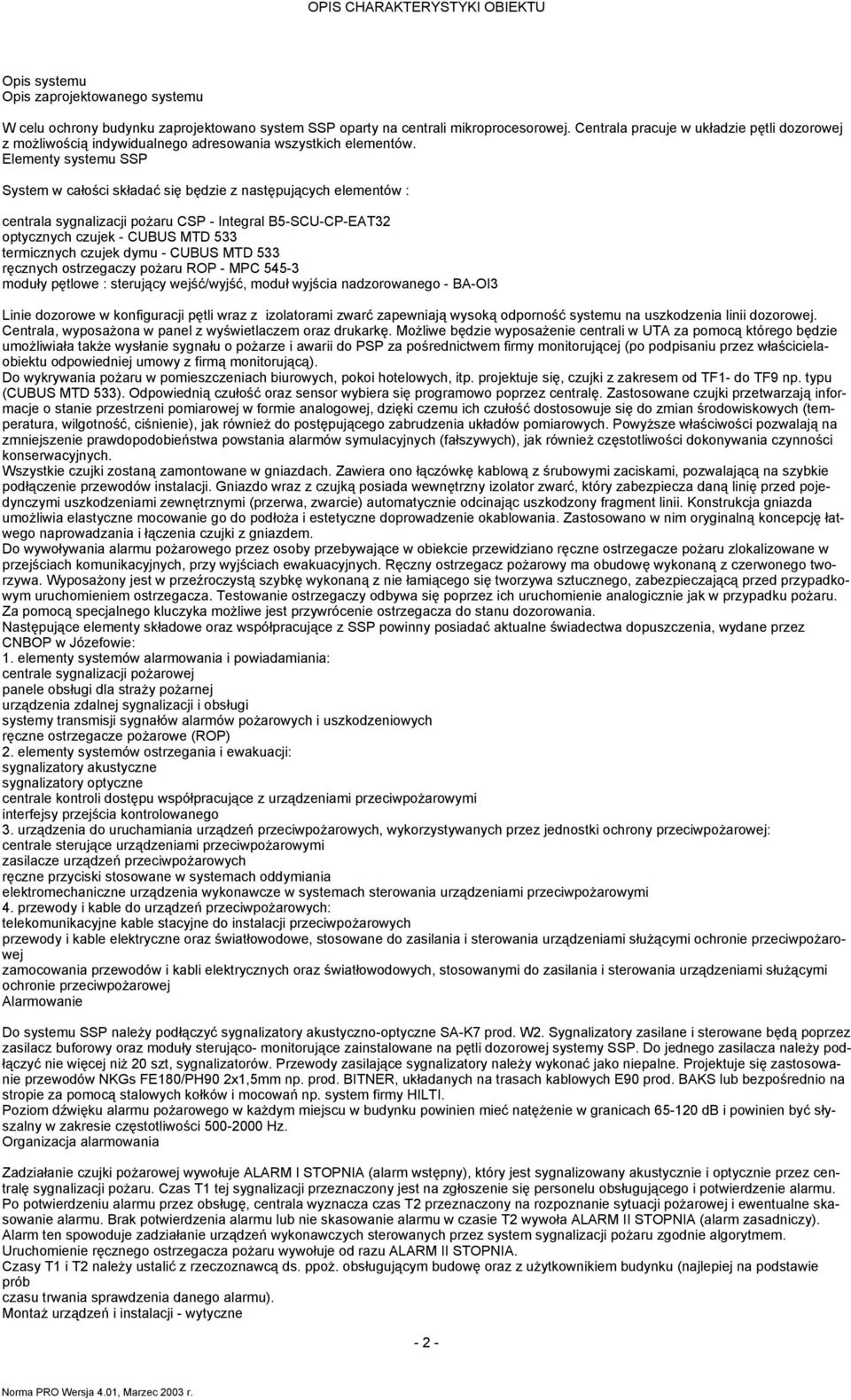

2 OPIS CHARAKTERYSTYKI OBIEKTU Opis systemu Opis zaprojektowanego systemu W celu ochrony budynku zaprojektowano system SSP oparty na centrali mikroprocesorowej. Centrala pracuje w układzie pętli dozorowej z możliwością indywidualnego adresowania wszystkich elementów. Elementy systemu SSP System w całości składać się będzie z następujących elementów : centrala sygnalizacji pożaru CSP - Integral B5-SCU-CP-EAT32 optycznych czujek - CUBUS MTD 533 termicznych czujek dymu - CUBUS MTD 533 ręcznych ostrzegaczy pożaru ROP - MPC moduły pętlowe : sterujący wejść/wyjść, moduł wyjścia nadzorowanego - BA-OI3 Linie dozorowe w konfiguracji pętli wraz z izolatorami zwarć zapewniają wysoką odporność systemu na uszkodzenia linii dozorowej. Centrala, wyposażona w panel z wyświetlaczem oraz drukarkę. Możliwe będzie wyposażenie centrali w UTA za pomocą którego będzie umożliwiała także wysłanie sygnału o pożarze i awarii do PSP za pośrednictwem firmy monitorującej (po podpisaniu przez właścicielaobiektu odpowiedniej umowy z firmą monitorującą). Do wykrywania pożaru w pomieszczeniach biurowych, pokoi hotelowych, itp. projektuje się, czujki z zakresem od TF1- do TF9 np. typu (CUBUS MTD 533). Odpowiednią czułość oraz sensor wybiera się programowo poprzez centralę. Zastosowane czujki przetwarzają informacje o stanie przestrzeni pomiarowej w formie analogowej, dzięki czemu ich czułość dostosowuje się do zmian środowiskowych (temperatura, wilgotność, ciśnienie), jak również do postępującego zabrudzenia układów pomiarowych. Powyższe właściwości pozwalają na zmniejszenie prawdopodobieństwa powstania alarmów symulacyjnych (fałszywych), jak również częstotliwości dokonywania czynności konserwacyjnych. Wszystkie czujki zostaną zamontowane w gniazdach. Zawiera ono łączówkę kablową z śrubowymi zaciskami, pozwalającą na szybkie podłączenie przewodów instalacji. Gniazdo wraz z czujką posiada wewnętrzny izolator zwarć, który zabezpiecza daną linię przed pojedynczymi uszkodzeniami zewnętrznymi (przerwa, zwarcie) automatycznie odcinając uszkodzony fragment linii. Konstrukcja gniazda umożliwia elastyczne mocowanie go do podłoża i estetyczne doprowadzenie okablowania. Zastosowano w nim oryginalną koncepcję łatwego naprowadzania i łączenia czujki z gniazdem. Do wywoływania alarmu pożarowego przez osoby przebywające w obiekcie przewidziano ręczne ostrzegacze pożaru zlokalizowane w przejściach komunikacyjnych, przy wyjściach ewakuacyjnych. Ręczny ostrzegacz pożarowy ma obudowę wykonaną z czerwonego tworzywa. Wyposażony jest w przeźroczystą szybkę wykonaną z nie łamiącego się tworzywa sztucznego, zabezpieczającą przed przypadkowym uruchomieniem ostrzegacza. Testowanie ostrzegaczy odbywa się poprzez ich uruchomienie analogicznie jak w przypadku pożaru. Za pomocą specjalnego kluczyka możliwe jest przywrócenie ostrzegacza do stanu dozorowania. Następujące elementy składowe oraz współpracujące z SSP powinny posiadać aktualne świadectwa dopuszczenia, wydane przez CNBOP w Józefowie: 1. elementy systemów alarmowania i powiadamiania: centrale sygnalizacji pożarowej panele obsługi dla straży pożarnej urządzenia zdalnej sygnalizacji i obsługi systemy transmisji sygnałów alarmów pożarowych i uszkodzeniowych ręczne ostrzegacze pożarowe (ROP) 2. elementy systemów ostrzegania i ewakuacji: sygnalizatory akustyczne sygnalizatory optyczne centrale kontroli dostępu współpracujące z urządzeniami przeciwpożarowymi interfejsy przejścia kontrolowanego 3. urządzenia do uruchamiania urządzeń przeciwpożarowych, wykorzystywanych przez jednostki ochrony przeciwpożarowej: centrale sterujące urządzeniami przeciwpożarowymi zasilacze urządzeń przeciwpożarowych ręczne przyciski stosowane w systemach oddymiania elektromechaniczne urządzenia wykonawcze w systemach sterowania urządzeniami przeciwpożarowymi 4. przewody i kable do urządzeń przeciwpożarowych: telekomunikacyjne kable stacyjne do instalacji przeciwpożarowych przewody i kable elektryczne oraz światłowodowe, stosowane do zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej zamocowania przewodów i kabli elektrycznych oraz światłowodowych, stosowanymi do zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej Alarmowanie Do systemu SSP należy podłączyć sygnalizatory akustyczno-optyczne SA-K7 prod. W2. Sygnalizatory zasilane i sterowane będą poprzez zasilacz buforowy oraz moduły sterująco- monitorujące zainstalowane na pętli dozorowej systemy SSP. Do jednego zasilacza należy podłączyć nie więcej niż 2 szt, sygnalizatorów. Przewody zasilające sygnalizatory należy wykonać jako niepalne. Projektuje się zastosowanie przewodów NKGs FE18/PH9 2x1,5mm np. prod. BITNER, układanych na trasach kablowych E9 prod. BAKS lub bezpośrednio na stropie za pomocą stalowych kołków i mocowań np. system firmy HILTI. Poziom dźwięku alarmu pożarowego w każdym miejscu w budynku powinien mieć natężenie w granicach db i powinien być słyszalny w zakresie częstotliwości 5-2 Hz. Organizacja alarmowania Zadziałanie czujki pożarowej wywołuje ALARM I STOPNIA (alarm wstępny), który jest sygnalizowany akustycznie i optycznie przez centralę sygnalizacji pożaru. Czas T1 tej sygnalizacji przeznaczony jest na zgłoszenie się personelu obsługującego i potwierdzenie alarmu. Po potwierdzeniu alarmu przez obsługę, centrala wyznacza czas T2 przeznaczony na rozpoznanie sytuacji pożarowej i ewentualne skasowanie alarmu. Brak potwierdzenia alarmu lub nie skasowanie alarmu w czasie T2 wywoła ALARM II STOPNIA (alarm zasadniczy). Alarm ten spowoduje zadziałanie urządzeń wykonawczych sterowanych przez system sygnalizacji pożaru zgodnie algorytmem. Uruchomienie ręcznego ostrzegacza pożaru wywołuje od razu ALARM II STOPNIA. Czasy T1 i T2 należy ustalić z rzeczoznawcą ds. ppoż. obsługującym budowę oraz z użytkownikiem budynku (najlepiej na podstawie prób czasu trwania sprawdzenia danego alarmu). Montaż urządzeń i instalacji - wytyczne Norma PRO Wersja 4.1, Marzec 23 r.

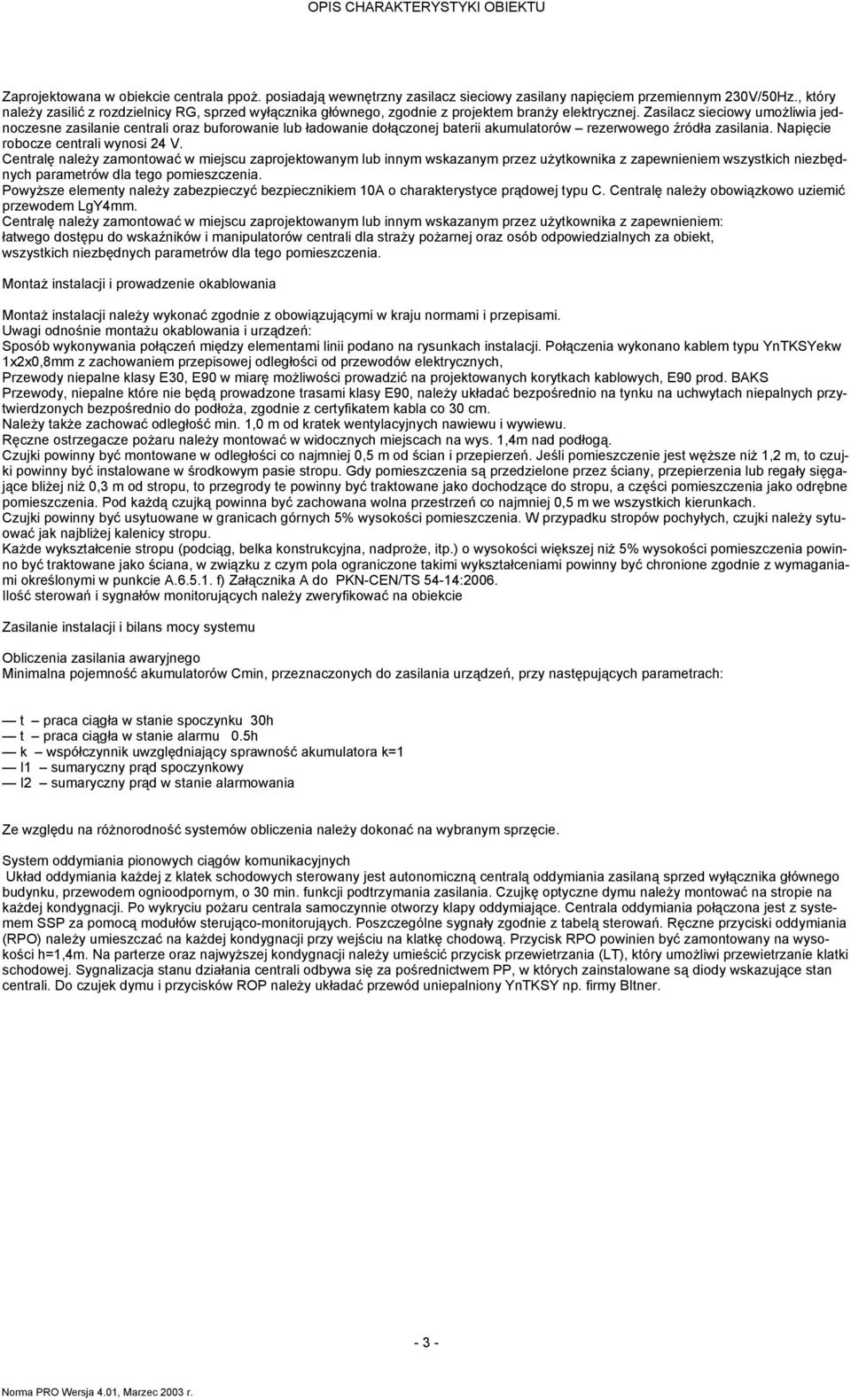

3 OPIS CHARAKTERYSTYKI OBIEKTU Zaprojektowana w obiekcie centrala ppoż. posiadają wewnętrzny zasilacz sieciowy zasilany napięciem przemiennym 23V/5Hz., który należy zasilić z rozdzielnicy RG, sprzed wyłącznika głównego, zgodnie z projektem branży elektrycznej. Zasilacz sieciowy umożliwia jednoczesne zasilanie centrali oraz buforowanie lub ładowanie dołączonej baterii akumulatorów rezerwowego źródła zasilania. Napięcie robocze centrali wynosi 24 V. Centralę należy zamontować w miejscu zaprojektowanym lub innym wskazanym przez użytkownika z zapewnieniem wszystkich niezbędnych parametrów dla tego pomieszczenia. Powyższe elementy należy zabezpieczyć bezpiecznikiem 1A o charakterystyce prądowej typu C. Centralę należy obowiązkowo uziemić przewodem LgY4mm. Centralę należy zamontować w miejscu zaprojektowanym lub innym wskazanym przez użytkownika z zapewnieniem: łatwego dostępu do wskaźników i manipulatorów centrali dla straży pożarnej oraz osób odpowiedzialnych za obiekt, wszystkich niezbędnych parametrów dla tego pomieszczenia. Montaż instalacji i prowadzenie okablowania Montaż instalacji należy wykonać zgodnie z obowiązującymi w kraju normami i przepisami. Uwagi odnośnie montażu okablowania i urządzeń: Sposób wykonywania połączeń między elementami linii podano na rysunkach instalacji. Połączenia wykonano kablem typu YnTKSYekw 1x2x,8mm z zachowaniem przepisowej odległości od przewodów elektrycznych, Przewody niepalne klasy E3, E9 w miarę możliwości prowadzić na projektowanych korytkach kablowych, E9 prod. BAKS Przewody, niepalne które nie będą prowadzone trasami klasy E9, należy układać bezpośrednio na tynku na uchwytach niepalnych przytwierdzonych bezpośrednio do podłoża, zgodnie z certyfikatem kabla co 3 cm. Należy także zachować odległość min. 1, m od kratek wentylacyjnych nawiewu i wywiewu. Ręczne ostrzegacze pożaru należy montować w widocznych miejscach na wys. 1,4m nad podłogą. Czujki powinny być montowane w odległości co najmniej,5 m od ścian i przepierzeń. Jeśli pomieszczenie jest węższe niż 1,2 m, to czujki powinny być instalowane w środkowym pasie stropu. Gdy pomieszczenia są przedzielone przez ściany, przepierzenia lub regały sięgające bliżej niż,3 m od stropu, to przegrody te powinny być traktowane jako dochodzące do stropu, a części pomieszczenia jako odrębne pomieszczenia. Pod każdą czujką powinna być zachowana wolna przestrzeń co najmniej,5 m we wszystkich kierunkach. Czujki powinny być usytuowane w granicach górnych 5% wysokości pomieszczenia. W przypadku stropów pochyłych, czujki należy sytuować jak najbliżej kalenicy stropu. Każde wykształcenie stropu (podciąg, belka konstrukcyjna, nadproże, itp.) o wysokości większej niż 5% wysokości pomieszczenia powinno być traktowane jako ściana, w związku z czym pola ograniczone takimi wykształceniami powinny być chronione zgodnie z wymaganiami określonymi w punkcie A f) Załącznika A do PKN-CEN/TS 54-14:26. Ilość sterowań i sygnałów monitorujących należy zweryfikować na obiekcie Zasilanie instalacji i bilans mocy systemu Obliczenia zasilania awaryjnego Minimalna pojemność akumulatorów Cmin, przeznaczonych do zasilania urządzeń, przy następujących parametrach: t praca ciągła w stanie spoczynku 3h t praca ciągła w stanie alarmu.5h k współczynnik uwzględniający sprawność akumulatora k=1 I1 sumaryczny prąd spoczynkowy I2 sumaryczny prąd w stanie alarmowania Ze względu na różnorodność systemów obliczenia należy dokonać na wybranym sprzęcie. System oddymiania pionowych ciągów komunikacyjnych Układ oddymiania każdej z klatek schodowych sterowany jest autonomiczną centralą oddymiania zasilaną sprzed wyłącznika głównego budynku, przewodem ognioodpornym, o 3 min. funkcji podtrzymania zasilania. Czujkę optyczne dymu należy montować na stropie na każdej kondygnacji. Po wykryciu pożaru centrala samoczynnie otworzy klapy oddymiające. Centrala oddymiania połączona jest z systemem SSP za pomocą modułów sterująco-monitorująych. Poszczególne sygnały zgodnie z tabelą sterowań. Ręczne przyciski oddymiania (RPO) należy umieszczać na każdej kondygnacji przy wejściu na klatkę chodową. Przycisk RPO powinien być zamontowany na wysokości h=1,4m. Na parterze oraz najwyższej kondygnacji należy umieścić przycisk przewietrzania (LT), który umożliwi przewietrzanie klatki schodowej. Sygnalizacja stanu działania centrali odbywa się za pośrednictwem PP, w których zainstalowane są diody wskazujące stan centrali. Do czujek dymu i przycisków ROP należy układać przewód uniepalniony YnTKSY np. firmy BItner Norma PRO Wersja 4.1, Marzec 23 r.

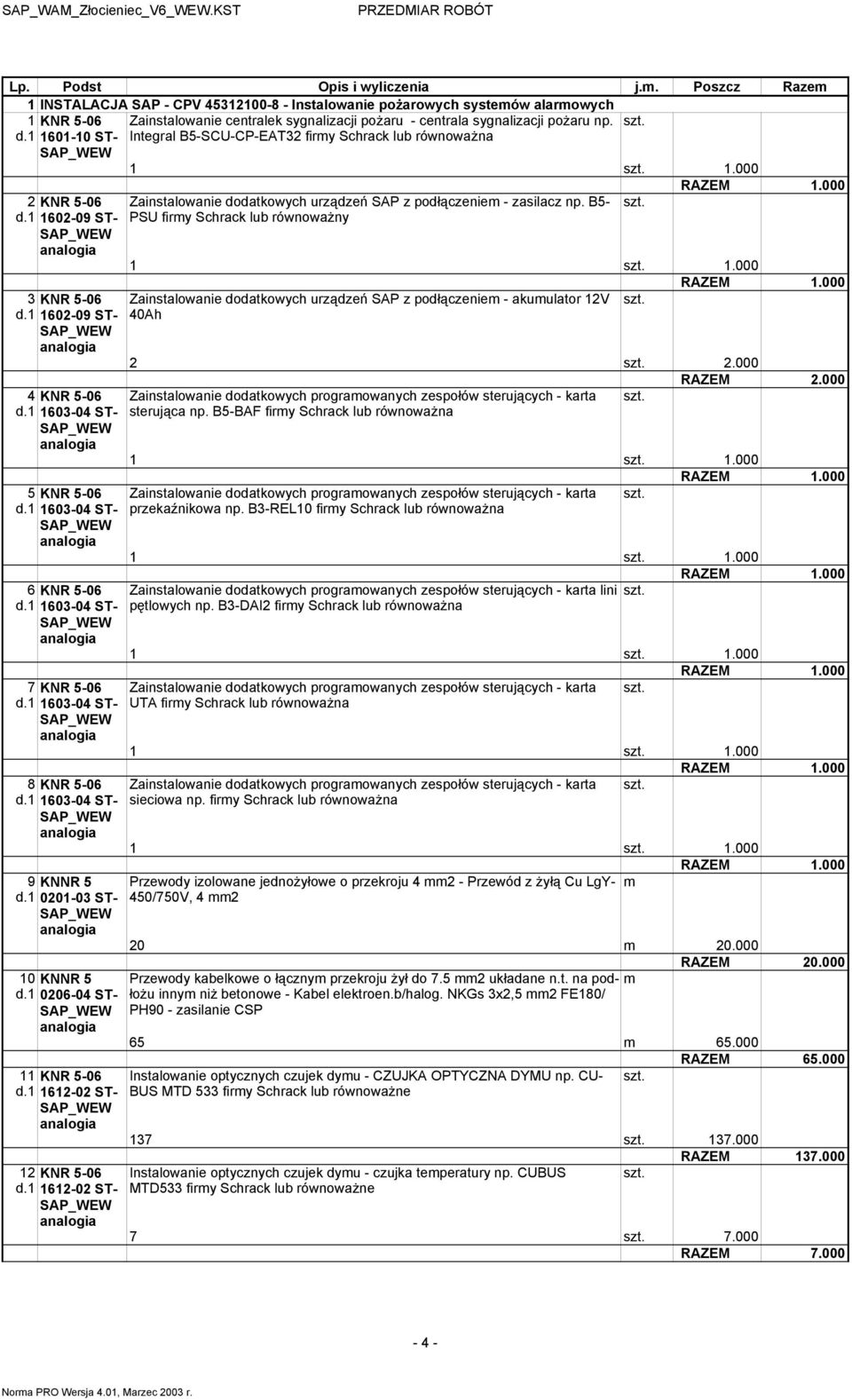

4 PRZEDMIAR ROBÓT Lp. Podst Opis i wyliczenia j.m. Poszcz Razem 1 INSTALACJA SAP - CPV Instalowanie pożarowych systemów alarmowych 1 KNR 5-6 Zainstalowanie centralek sygnalizacji pożaru - centrala sygnalizacji pożaru np. d ST- Integral B5-SCU-CP-EAT32 firmy Schrack lub równoważna KNR 5-6 d ST- 3 KNR 5-6 d ST- 4 KNR 5-6 d ST- 5 KNR 5-6 d ST- 6 KNR 5-6 d ST- 7 KNR 5-6 d ST- 8 KNR 5-6 d ST- 9 KNNR 5 d ST- 1 KNNR 5 d ST- 11 KNR 5-6 d ST- 12 KNR 5-6 d ST- Zainstalowanie dodatkowych urządzeń SAP z podłączeniem - zasilacz np. B5- PSU firmy Schrack lub równoważny RAZEM RAZEM 1. Zainstalowanie dodatkowych urządzeń SAP z podłączeniem - akumulator 12V 4Ah 2 2. RAZEM 2. Zainstalowanie dodatkowych programowanych zespołów sterujących - karta sterująca np. B5-BAF firmy Schrack lub równoważna 1 1. RAZEM 1. Zainstalowanie dodatkowych programowanych zespołów sterujących - karta przekaźnikowa np. B3-REL1 firmy Schrack lub równoważna 1 1. RAZEM 1. Zainstalowanie dodatkowych programowanych zespołów sterujących - karta lini pętlowych np. B3-DAI2 firmy Schrack lub równoważna 1 1. RAZEM 1. Zainstalowanie dodatkowych programowanych zespołów sterujących - karta UTA firmy Schrack lub równoważna 1 1. RAZEM 1. Zainstalowanie dodatkowych programowanych zespołów sterujących - karta sieciowa np. firmy Schrack lub równoważna 1 1. RAZEM 1. Przewody izolowane jednożyłowe o przekroju 4 mm2 - Przewód z żyłą Cu LgY- m 45/75V, 4 mm2 2 m 2. RAZEM 2. Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane n.t. na podłożu innym niż betonowe - Kabel elektroen.b/halog. NKGs 3x2,5 mm2 FE18/ m PH9 - zasilanie CSP 65 m 65. RAZEM 65. Instalowanie optycznych czujek dymu - CZUJKA OPTYCZNA DYMU np. CU- BUS MTD 533 firmy Schrack lub równoważne RAZEM 137. Instalowanie optycznych czujek dymu - czujka temperatury np. CUBUS MTD533 firmy Schrack lub równoważne 7 7. RAZEM Norma PRO Wersja 4.1, Marzec 23 r.

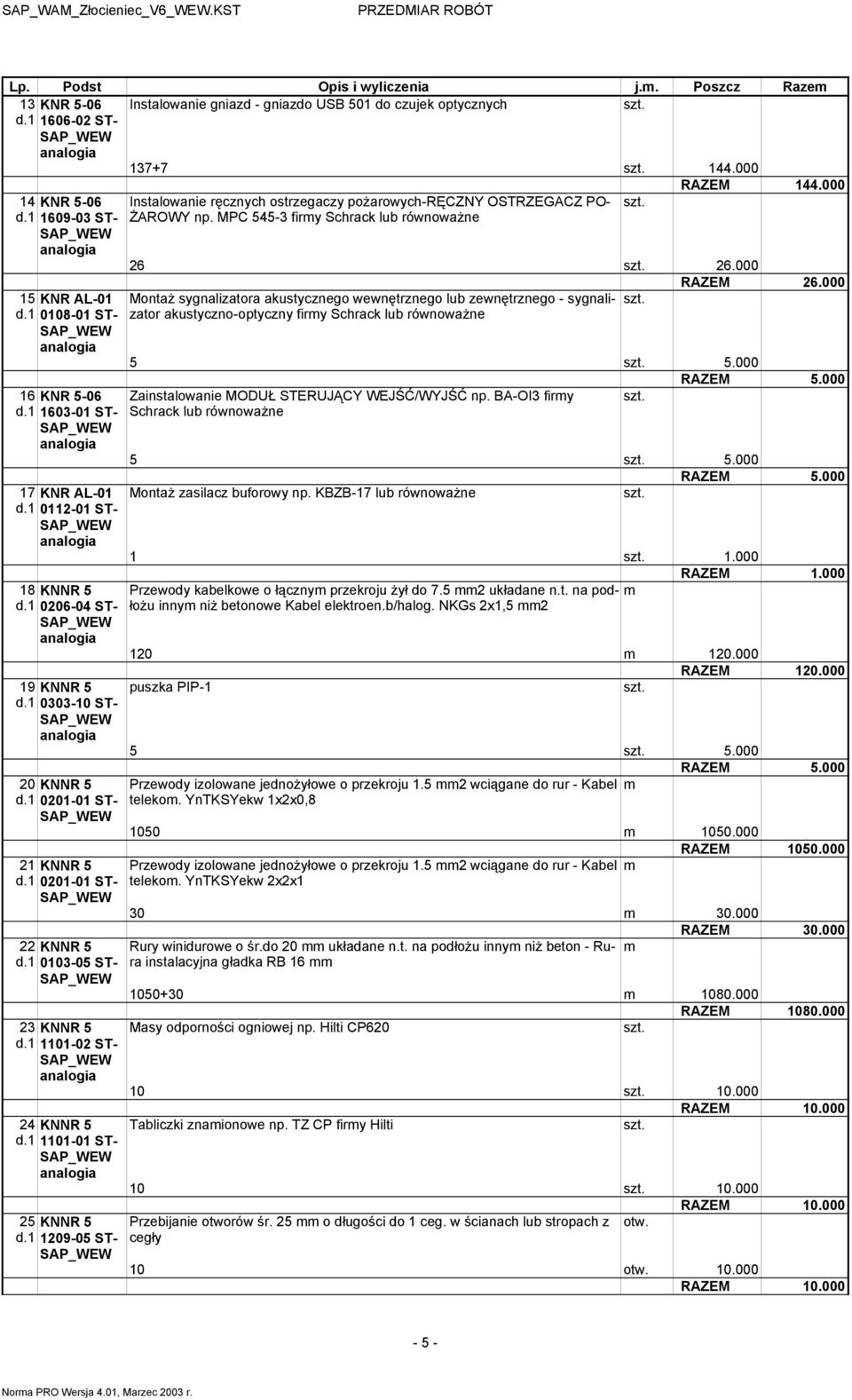

5 PRZEDMIAR ROBÓT Lp. Podst Opis i wyliczenia j.m. Poszcz Razem 13 KNR 5-6 Instalowanie gniazd - gniazdo USB 51 do czujek optycznych d ST KNR 5-6 d ST- 15 KNR AL-1 d ST- 16 KNR 5-6 d ST- 17 KNR AL-1 d ST- 18 KNNR 5 d ST- 19 KNNR 5 d ST- 2 KNNR 5 d ST- 21 KNNR 5 d ST- 22 KNNR 5 d ST- 23 KNNR 5 d ST- 24 KNNR 5 d ST- 25 KNNR 5 d ST- Instalowanie ręcznych ostrzegaczy pożarowych-ręczny OSTRZEGACZ PO- ŻAROWY np. MPC firmy Schrack lub równoważne RAZEM RAZEM 26. Montaż sygnalizatora akustycznego wewnętrznego lub zewnętrznego - sygnalizator akustyczno-optyczny firmy Schrack lub równoważne 5 5. RAZEM 5. Zainstalowanie MODUŁ STERUJĄCY WEJŚĆ/WYJŚĆ np. BA-OI3 firmy Schrack lub równoważne 5 5. RAZEM 5. Montaż zasilacz buforowy np. KBZB-17 lub równoważne 1 1. RAZEM 1. Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 układane n.t. na podłożu innym niż betonowe Kabel elektroen.b/halog. NKGs 2x1,5 m mm2 12 m 12. RAZEM 12. puszka PIP RAZEM 5. Przewody izolowane jednożyłowe o przekroju 1.5 mm2 wciągane do rur - Kabel m telekom. YnTKSYekw 1x2x,8 15 m 15. RAZEM 15. Przewody izolowane jednożyłowe o przekroju 1.5 mm2 wciągane do rur - Kabel m telekom. YnTKSYekw 2x2x1 3 m 3. RAZEM 3. Rury winidurowe o śr.do 2 mm układane n.t. na podłożu innym niż beton - Rura instalacyjna gładka RB 16 m mm 15+3 m 18. RAZEM 18. Masy odporności ogniowej np. Hilti CP RAZEM 1. Tabliczki znamionowe np. TZ CP firmy Hilti 1 1. RAZEM 1. Przebijanie otworów śr. 25 mm o długości do 1 ceg. w ścianach lub stropach z otw. cegły 1 otw. 1. RAZEM Norma PRO Wersja 4.1, Marzec 23 r.

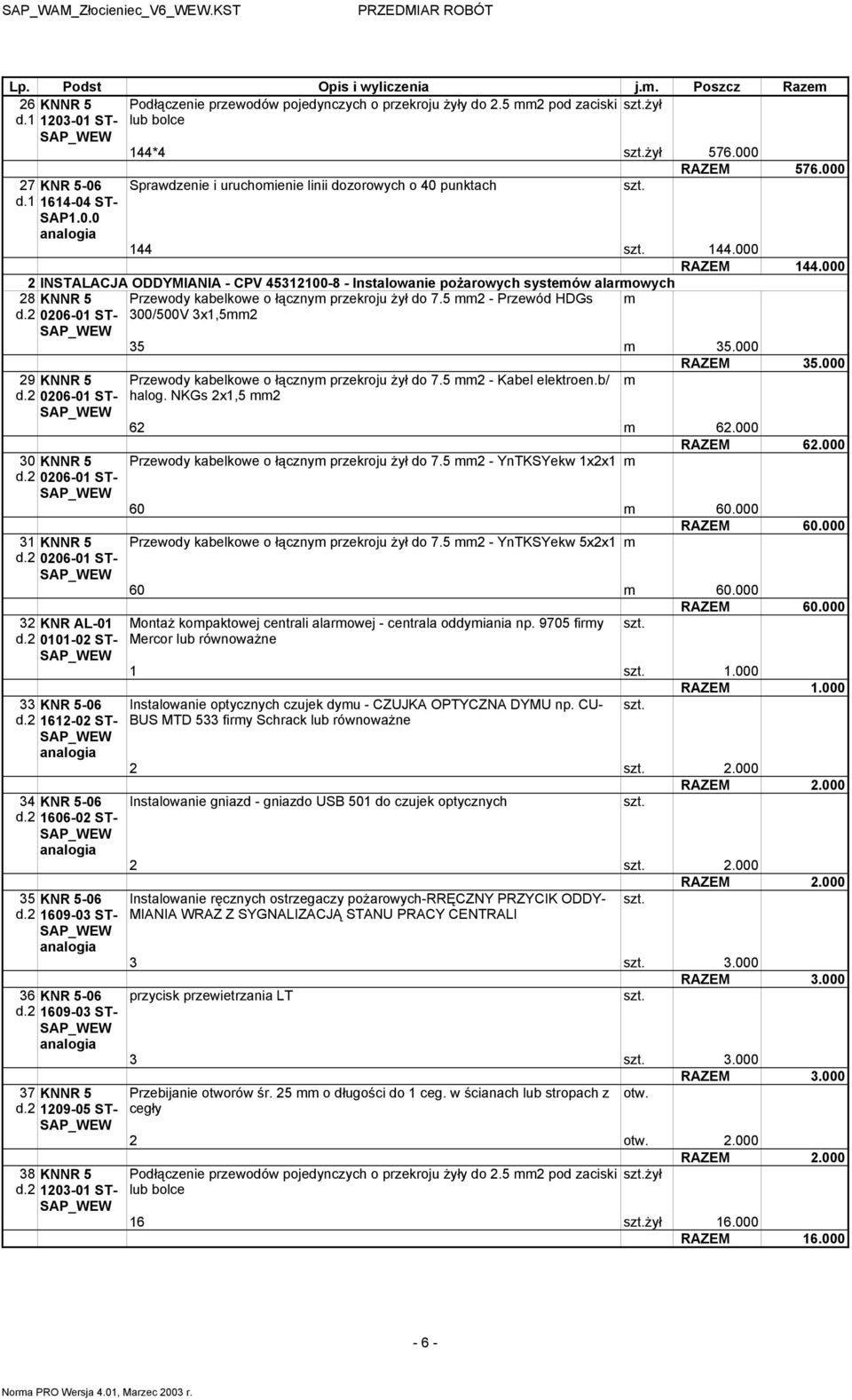

6 PRZEDMIAR ROBÓT Lp. Podst Opis i wyliczenia j.m. Poszcz Razem 26 KNNR 5 Podłączenie przewodów pojedynczych o przekroju żyły do 2.5 mm2 pod zaciski żył d ST- lub bolce 144*4 żył KNR 5-6 d ST- SAP1.. Sprawdzenie i uruchomienie linii dozorowych o 4 punktach RAZEM RAZEM INSTALACJA ODDYMIANIA - CPV Instalowanie pożarowych systemów alarmowych 28 d.2 KNNR ST- 29 KNNR 5 d ST- 3 KNNR 5 d ST- 31 KNNR 5 d ST- 32 KNR AL-1 d ST- 33 KNR 5-6 d ST- 34 KNR 5-6 d ST- 35 KNR 5-6 d ST- 36 KNR 5-6 d ST- 37 KNNR 5 d ST- 38 KNNR 5 d ST- Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 - Przewód HDGs 3/5V 3x1,5mm2 35 m 35. RAZEM 35. Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 - Kabel elektroen.b/ m halog. NKGs 2x1,5 mm2 62 m 62. RAZEM 62. Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 - YnTKSYekw 1x2x1 m 6 m 6. RAZEM 6. Przewody kabelkowe o łącznym przekroju żył do 7.5 mm2 - YnTKSYekw 5x2x1 m 6 m 6. RAZEM 6. Montaż kompaktowej centrali alarmowej - centrala oddymiania np. 975 firmy Mercor lub równoważne 1 1. RAZEM 1. Instalowanie optycznych czujek dymu - CZUJKA OPTYCZNA DYMU np. CU- BUS MTD 533 firmy Schrack lub równoważne 2 2. RAZEM 2. Instalowanie gniazd - gniazdo USB 51 do czujek optycznych 2 2. RAZEM 2. Instalowanie ręcznych ostrzegaczy pożarowych-rręczny PRZYCIK ODDY- MIANIA WRAZ Z SYGNALIZACJĄ STANU PRACY CENTRALI 3 3. RAZEM 3. przycisk przewietrzania LT 3 3. RAZEM 3. Przebijanie otworów śr. 25 mm o długości do 1 ceg. w ścianach lub stropach z otw. cegły 2 otw. 2. RAZEM 2. Podłączenie przewodów pojedynczych o przekroju żyły do 2.5 mm2 pod zaciski żył lub bolce 16 żył 16. RAZEM 16. m Norma PRO Wersja 4.1, Marzec 23 r.

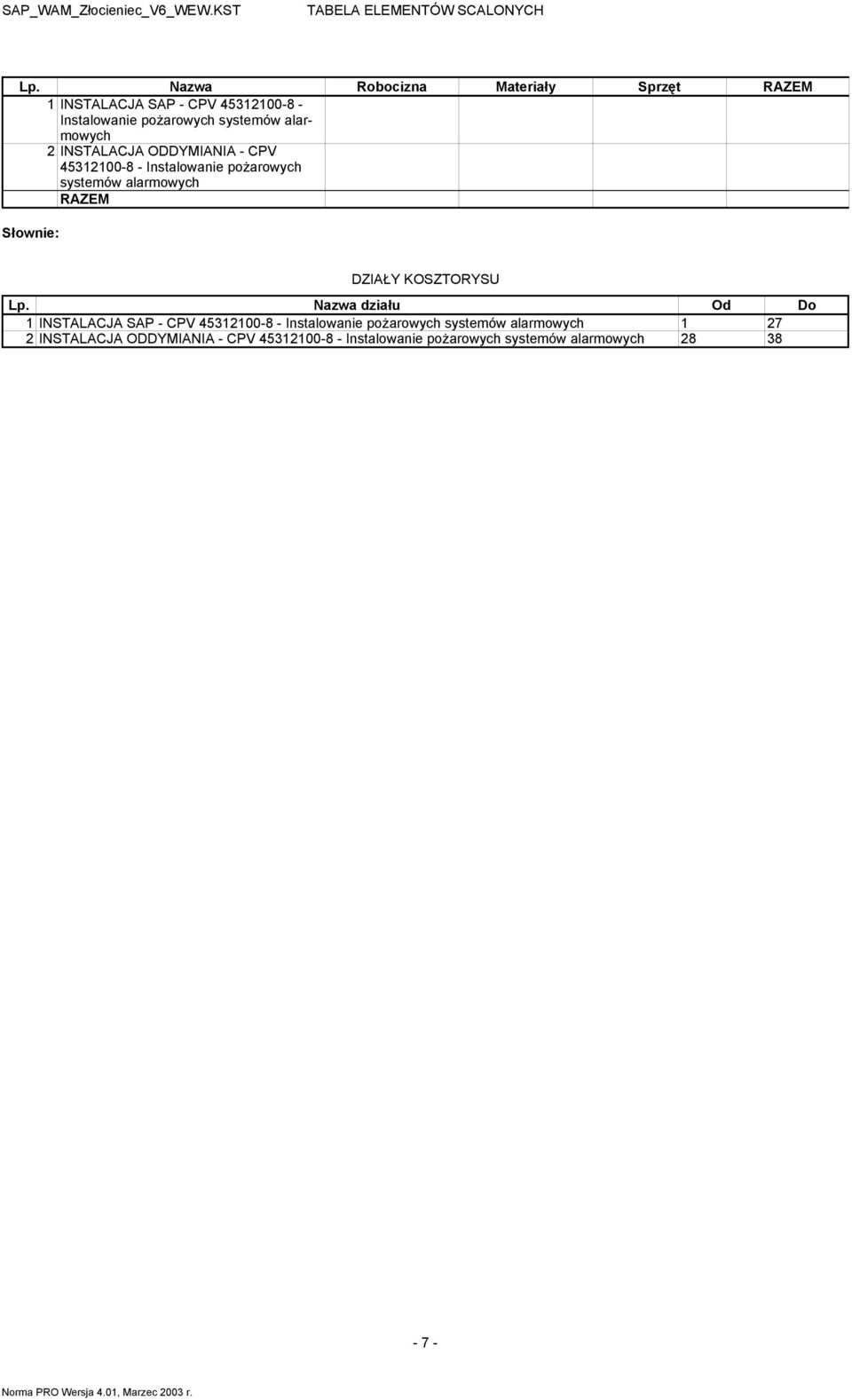

7 TABELA ELEMENTÓW SCALONYCH Lp. Nazwa Robocizna Materiały Sprzęt RAZEM 1 INSTALACJA SAP - CPV Instalowanie pożarowych systemów alarmowych 2 INSTALACJA ODDYMIANIA - CPV Instalowanie pożarowych systemów alarmowych RAZEM DZIAŁY KOSZTORYSU Lp. Nazwa działu Od Do 1 INSTALACJA SAP - CPV Instalowanie pożarowych systemów alarmowych INSTALACJA ODDYMIANIA - CPV Instalowanie pożarowych systemów alarmowych Norma PRO Wersja 4.1, Marzec 23 r.

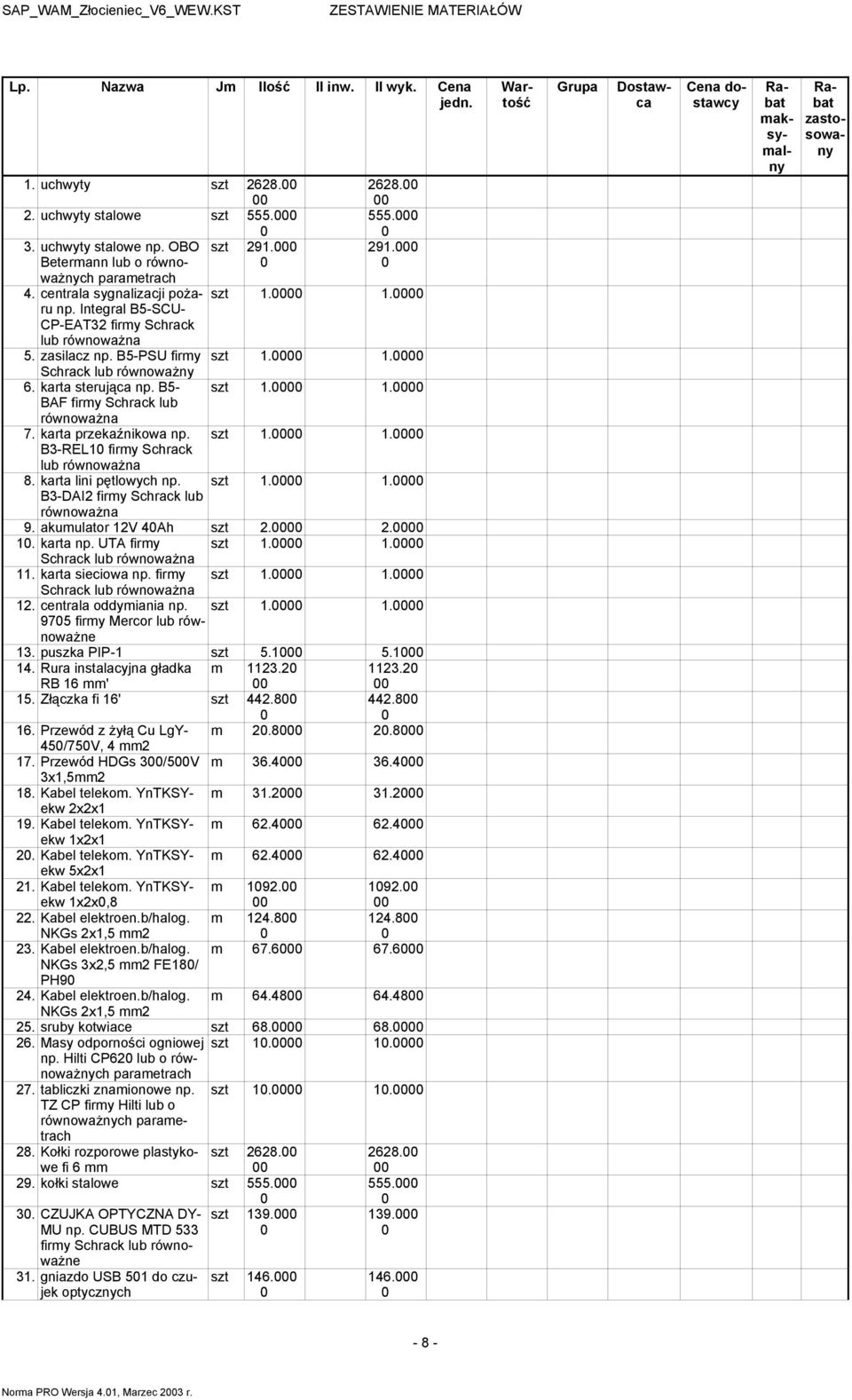

8 ZESTAWIENIE MATERIAŁÓW Lp. Nazwa Jm Ilość Il inw. Il wyk. Cena jedn. 1. uchwyty szt uchwyty stalowe szt uchwyty stalowe np. OBO szt 291. Betermann lub o równoważnych parametrach 4. centrala sygnalizacji pożaru np. Integral B5-SCU- CP-EAT32 firmy Schrack lub równoważna 5. zasilacz np. B5-PSU firmy Schrack lub równoważny 6. karta sterująca np. B5- BAF firmy Schrack lub równoważna 7. karta przekaźnikowa np. B3-REL1 firmy Schrack lub równoważna 8. karta lini pętlowych np. B3-DAI2 firmy Schrack lub równoważna szt szt szt szt szt akumulator 12V 4Ah szt karta np. UTA firmy szt Schrack lub równoważna 11. karta sieciowa np. firmy szt Schrack lub równoważna 12. centrala oddymiania np. 975 firmy Mercor lub równoważne szt puszka PIP-1 szt Rura instalacyjna gładka RB 16 mm' m Złączka fi 16' szt Przewód z żyłą Cu LgY- m /75V, 4 mm2 17. Przewód HDGs 3/5V m x1,5mm2 18. Kabel telekom. YnTKSYekw m x2x1 19. Kabel telekom. YnTKSYekw m x2x1 2. Kabel telekom. YnTKSYekw m x2x1 21. Kabel telekom. YnTKSYekw 1x2x,8 m Kabel elektroen.b/halog. NKGs 2x1,5 mm2 m Kabel elektroen.b/halog. NKGs 3x2,5 mm2 FE18/ PH9 m Kabel elektroen.b/halog. m NKGs 2x1,5 mm2 25. sruby kotwiace szt Masy odporności ogniowej szt np. Hilti CP62 lub o równoważnych parametrach 27. tabliczki znamionowe np. TZ CP firmy Hilti lub o równoważnych parametrach 28. Kołki rozporowe plastykowe fi 6 mm szt kołki stalowe szt CZUJKA OPTYCZNA DY- szt 139. MU np. CUBUS MTD 533 firmy Schrack lub równoważne 31. gniazdo USB 51 do czujek optycznych szt szt Grupa Wartość Dostawca Cena dostawcy Rabat maksymalny Rabat zastosowany Norma PRO Wersja 4.1, Marzec 23 r.

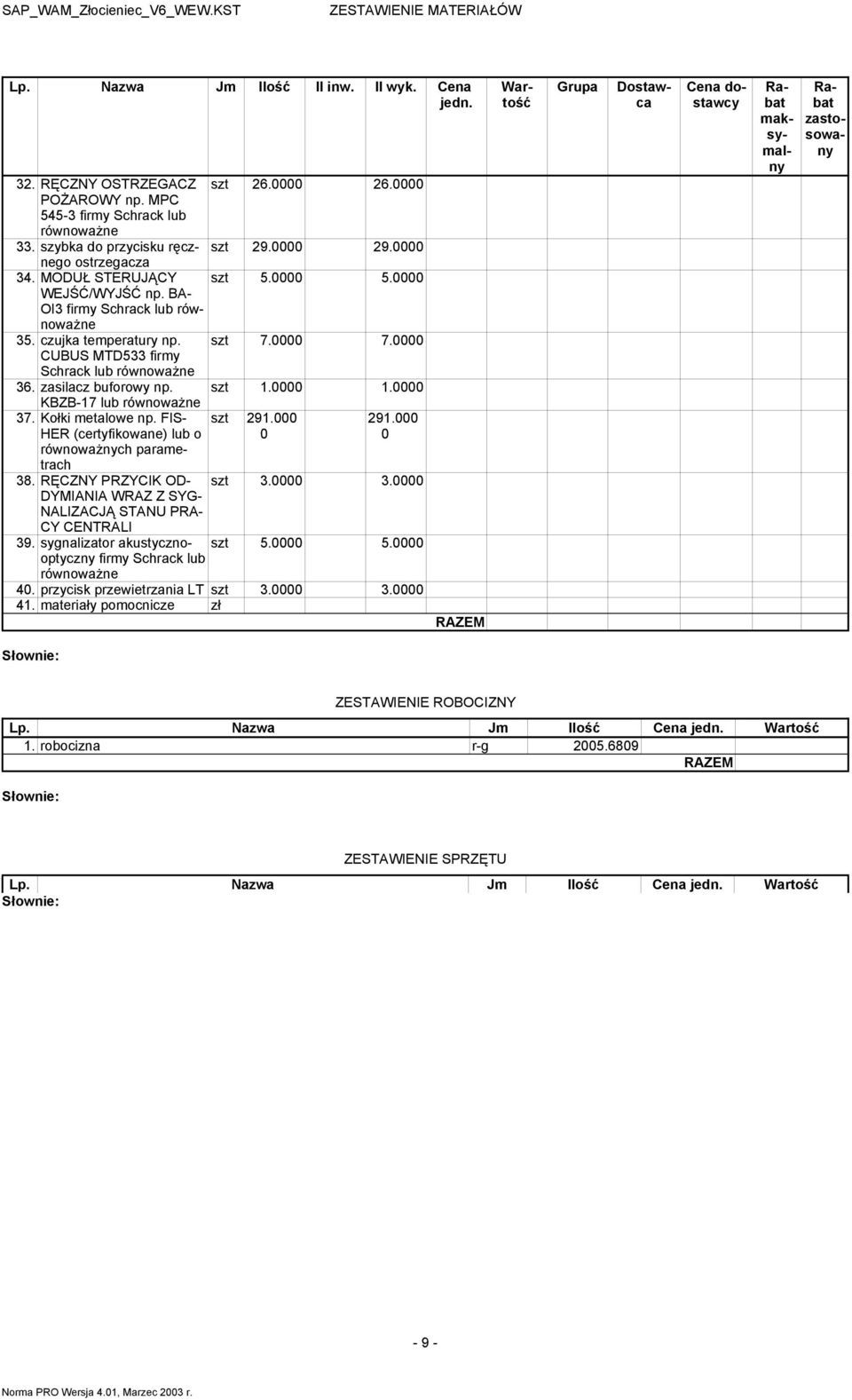

9 ZESTAWIENIE MATERIAŁÓW Lp. Nazwa Jm Ilość Il inw. Il wyk. Cena jedn. 32. RĘCZNY OSTRZEGACZ szt POŻAROWY np. MPC firmy Schrack lub równoważne 33. szybka do przycisku ręcznego szt ostrzegacza 34. MODUŁ STERUJĄCY szt WEJŚĆ/WYJŚĆ np. BA- OI3 firmy Schrack lub równoważne 35. czujka temperatury np. szt CUBUS MTD533 firmy Schrack lub równoważne 36. zasilacz buforowy np. szt KBZB-17 lub równoważne 37. Kołki metalowe np. FIS- HER (certyfikowane) lub o szt równoważnych parametrach 38. RĘCZNY PRZYCIK OD- szt DYMIANIA WRAZ Z SYG- NALIZACJĄ STANU PRA- CY CENTRALI 39. sygnalizator akustycznooptyczny szt firmy Schrack lub równoważne 4. przycisk przewietrzania LT szt materiały pomocnicze zł RAZEM Grupa Wartość Dostawca Cena dostawcy Rabat maksymalny Rabat zastosowany ZESTAWIENIE ROBOCIZNY Lp. Nazwa Jm Ilość Cena jedn. Wartość 1. robocizna r-g RAZEM ZESTAWIENIE SPRZĘTU Lp. Nazwa Jm Ilość Cena jedn. Wartość Norma PRO Wersja 4.1, Marzec 23 r.
