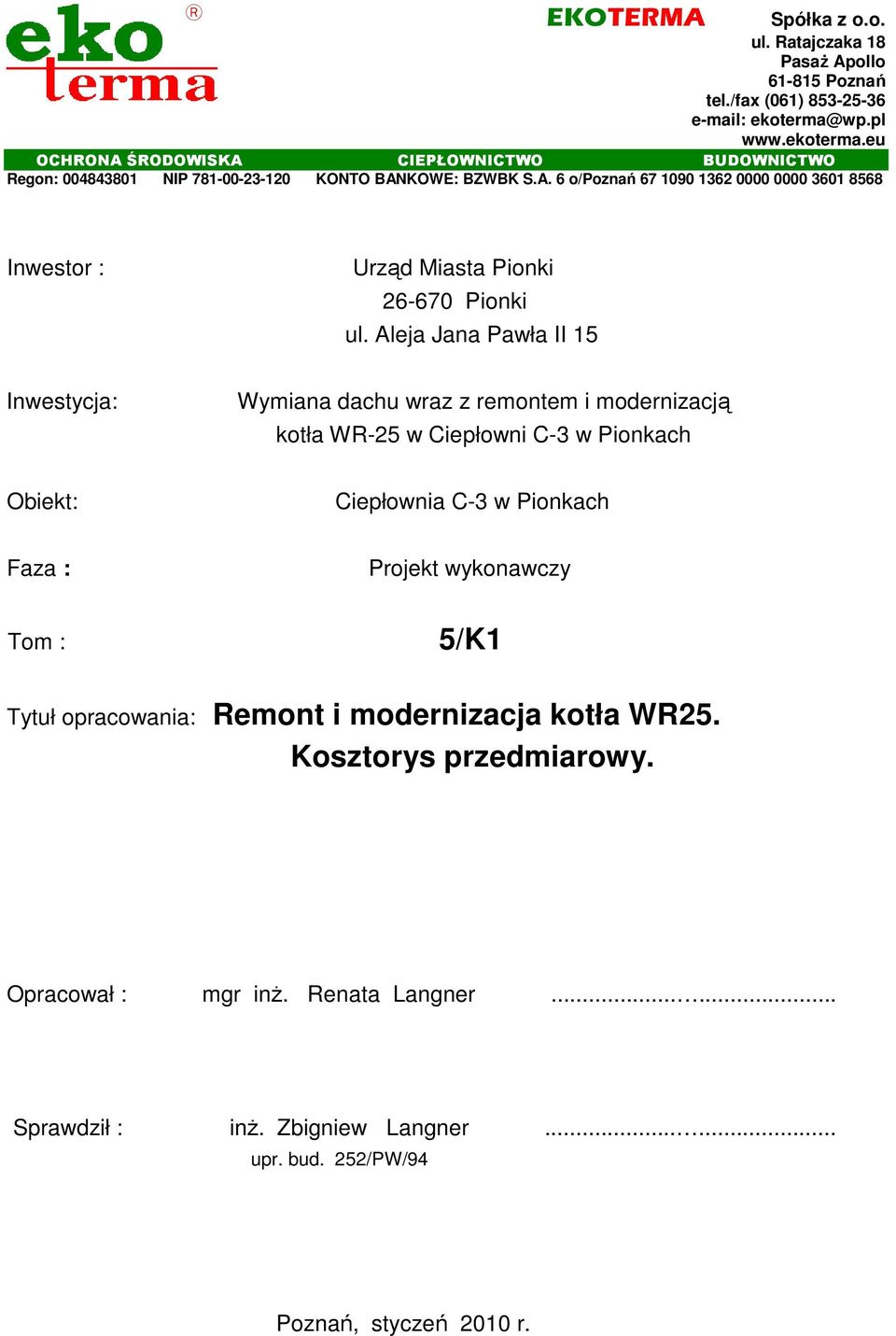

1 EKOTERMA Spółka z o.o. ul. Ratajczaka 18 PasaŜ Apollo Poznań tel./fax (061) ekoterma@wp.pl OCHRONA ŚRODOWISKA CIEPŁOWNICTWO BUDOWNICTWO Regon: NIP KONTO BANKOWE: BZWBK S.A. 6 o/poznań Inwestor : Urząd Miasta Pionki Pionki ul. Aleja Jana Pawła II 15 Inwestycja: Wymiana dachu wraz z remontem i modernizacją kotła WR-25 w Ciepłowni C-3 w Pionkach Obiekt: Ciepłownia C-3 w Pionkach Faza : Projekt wykonawczy Tom : 5/K1 Tytuł opracowania: Remont i modernizacja kotła WR25. Kosztorys przedmiarowy. Opracował : mgr inŝ. Renata Langner Sprawdził : inŝ. Zbigniew Langner upr. bud. 252/PW/94 Poznań, styczeń 2010 r.

Aleja Jana Pawła II 15 Inwestycja: Wymiana dachu wraz z remontem i modernizacją kotła WR-25 w Ciepłowni C-3 w Pionkach Obiekt: Ciepłownia C-3 w Pionkach Faza : Projekt wykonawczy

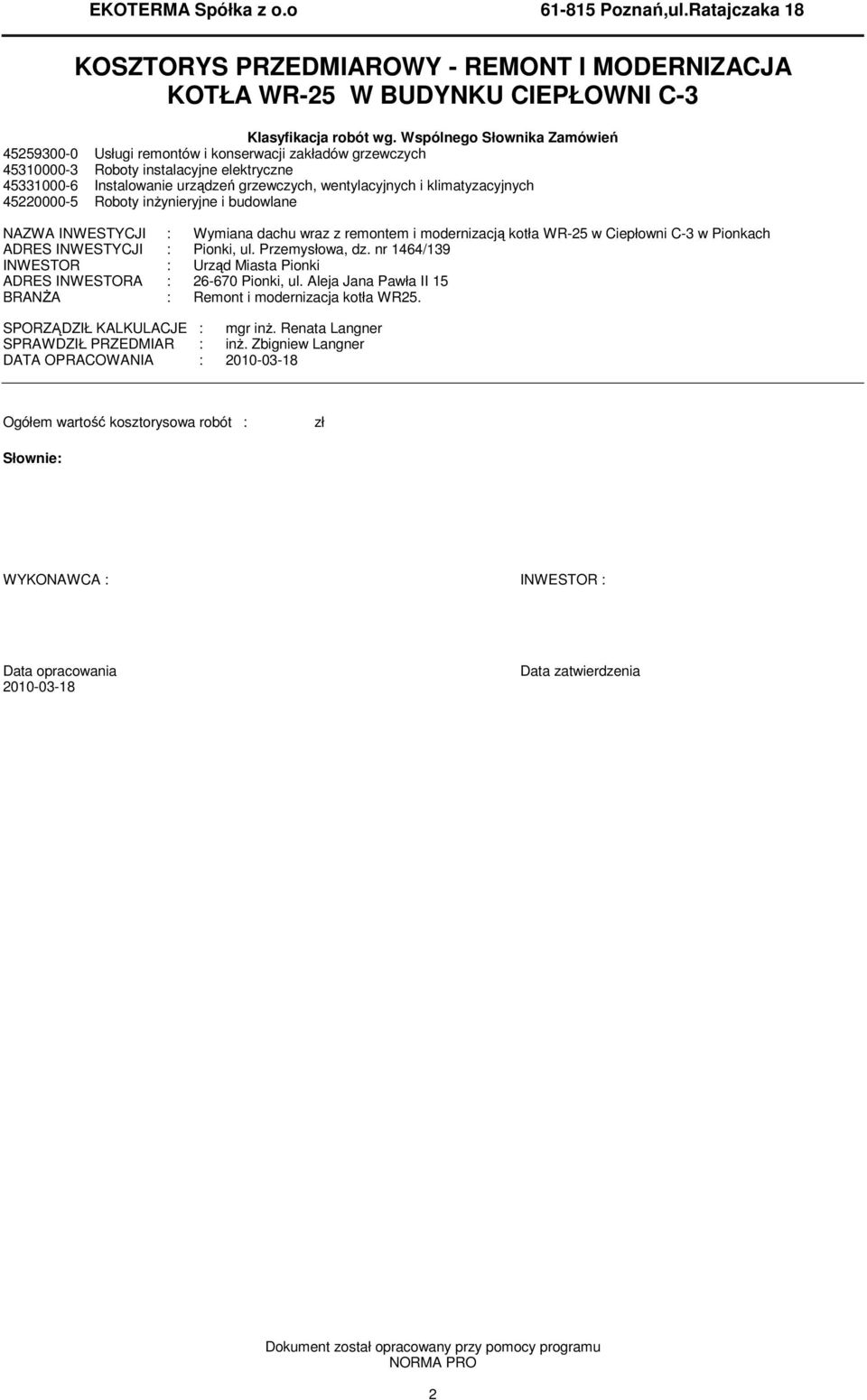

2 EKOTERMA Spółka z o.o Poznań,ul.Ratajczaka 18 KOSZTORYS PRZEDMIAROWY - REMONT I MODERNIZACJA KOTŁA WR-25 W BUDYNKU CIEPŁOWNI C-3 Klasyfikacja robót wg. Wspólnego Słownika Zamówień Usługi remontów i konserwacji zakładów grzewczych Roboty instalacyjne elektryczne Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych Roboty inŝynieryjne i budowlane NAZWA INWESTYCJI : Wymiana dachu wraz z remontem i modernizacją kotła WR-25 w Ciepłowni C-3 w Pionkach ADRES INWESTYCJI : Pionki, ul. Przemysłowa, dz. nr 1464/139 INWESTOR : Urząd Miasta Pionki ADRES INWESTORA : Pionki, ul. Aleja Jana Pawła II 15 BRANśA : Remont i modernizacja kotła WR25. SPORZĄDZIŁ KALKULACJE : mgr inŝ. Renata Langner SPRAWDZIŁ PRZEDMIAR : inŝ. Zbigniew Langner DATA OPRACOWANIA : Ogółem wartość kosztorysowa robót : zł WYKONAWCA : INWESTOR : Data opracowania Data zatwierdzenia Dokument został opracowany przy pomocy programu NORMA PRO 2

klimatyzacyjnych 45220000-5 Roboty inŝynieryjne i budowlane NAZWA INWESTYCJI : Wymiana dachu wraz z remontem i modernizacją kotła WR-25 w Ciepłowni C-3 w Pionkach ADRES INWESTYCJI : Pionki, ul.

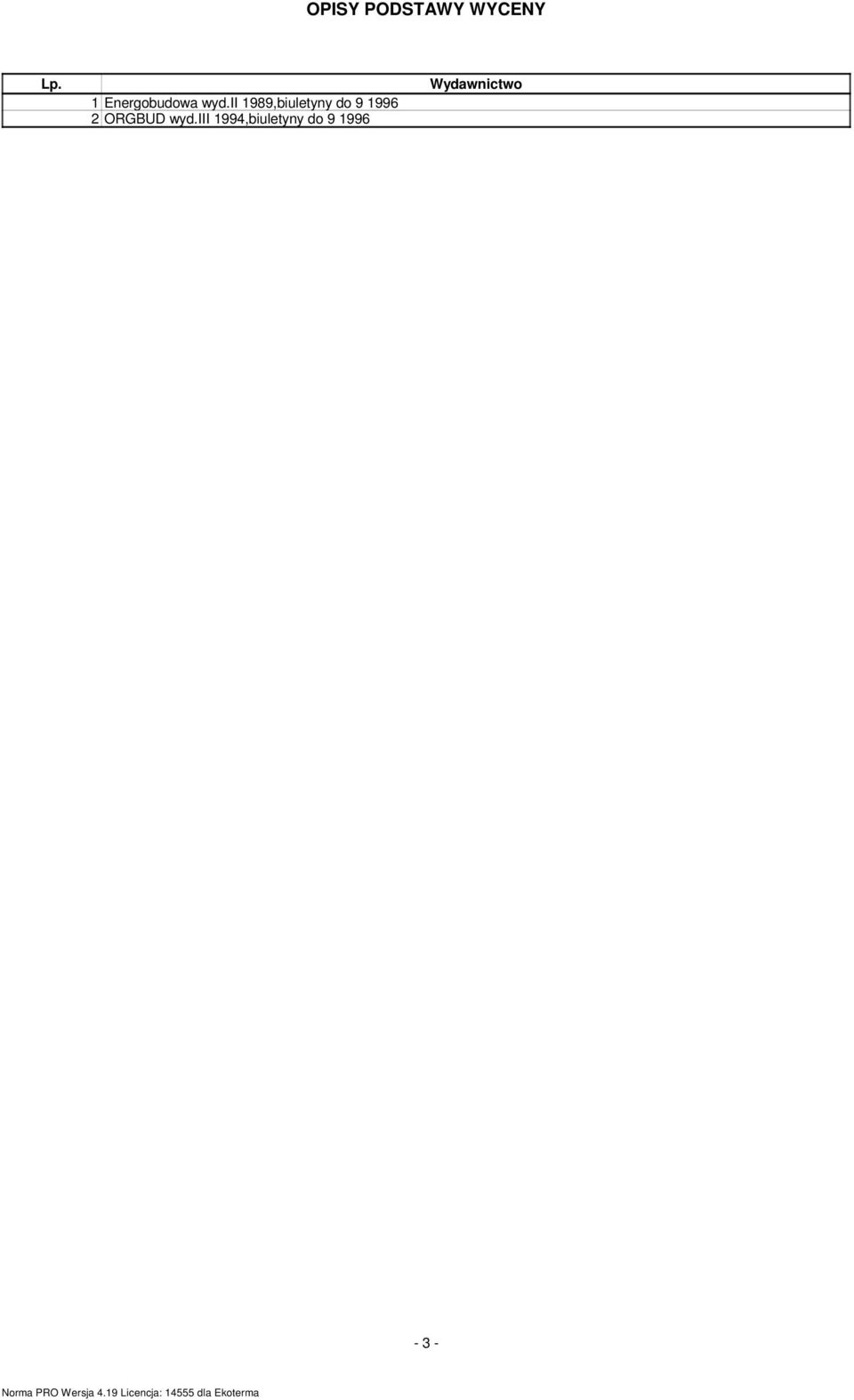

3 OPISY PODSTAWY WYCENY Lp. 1 Energobudowa wyd.ii 1989,biuletyny do ORGBUD wyd.iii 1994,biuletyny do Wydawnictwo - 3 -

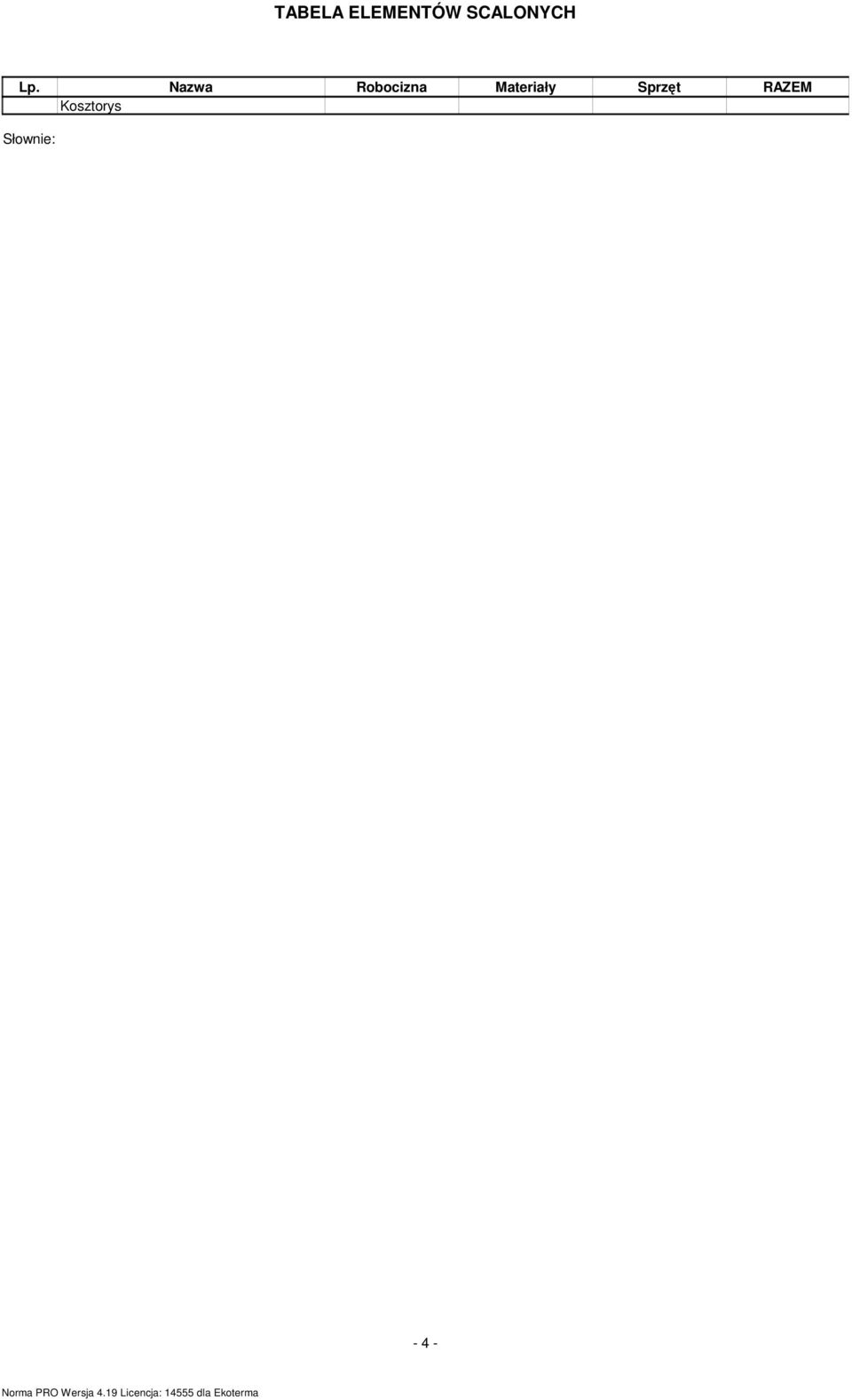

4 TABELA ELEMENTÓW SCALONYCH Lp. Nazwa Robocizna Materiały Sprzęt Kosztorys - 4 -

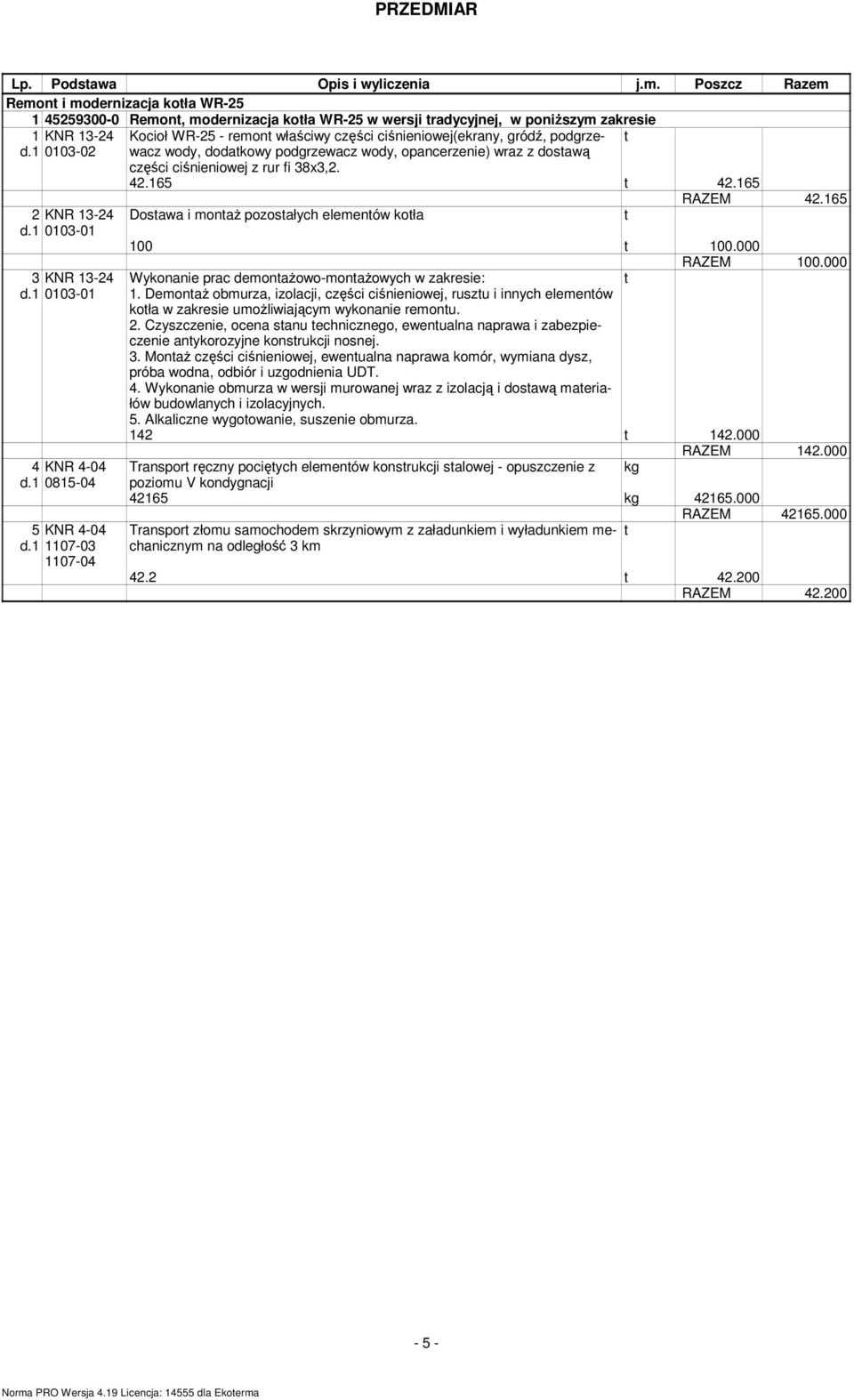

5 PRZEDMIAR Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem Remont i modernizacja kotła WR Remont, modernizacja kotła WR-25 w wersji tradycyjnej, w poniŝszym zakresie 1 d.1 KNR KNR d KNR d KNR 4-04 d KNR 4-04 d Kocioł WR-25 - remont właściwy części ciśnieniowej(ekrany, gródź, podgrzewacz wody, dodatkowy podgrzewacz wody, opancerzenie) wraz z dostawą części ciśnieniowej z rur fi 38x3, t Dostawa i montaŝ pozostałych elementów kotła t 100 t Wykonanie prac demontaŝowo-montaŝowych w zakresie: t 1. DemontaŜ obmurza, izolacji, części ciśnieniowej, rusztu i innych elementów kotła w zakresie umoŝliwiającym wykonanie remontu. 2. Czyszczenie, ocena stanu technicznego, ewentualna naprawa i zabezpieczenie antykorozyjne konstrukcji nosnej. 3. MontaŜ części ciśnieniowej, ewentualna naprawa komór, wymiana dysz, próba wodna, odbiór i uzgodnienia UDT. 4. Wykonanie obmurza w wersji murowanej wraz z izolacją i dostawą materiałów budowlanych i izolacyjnych. 5. Alkaliczne wygotowanie, suszenie obmurza. 142 t Transport ręczny pociętych elementów konstrukcji stalowej - opuszczenie z kg poziomu V kondygnacji kg Transport złomu samochodem skrzyniowym z załadunkiem i wyładunkiem mechanicznym t na odległość 3 km 42.2 t t - 5 -

1 1107-03 1107-04 Kocioł WR-25 - remont właściwy części ciśnieniowej(ekrany, gródź, podgrzewacz wody, dodatkowy podgrzewacz wody, opancerzenie) wraz z dostawą części ciśnieniowej z rur fi 38x3,2. 42.

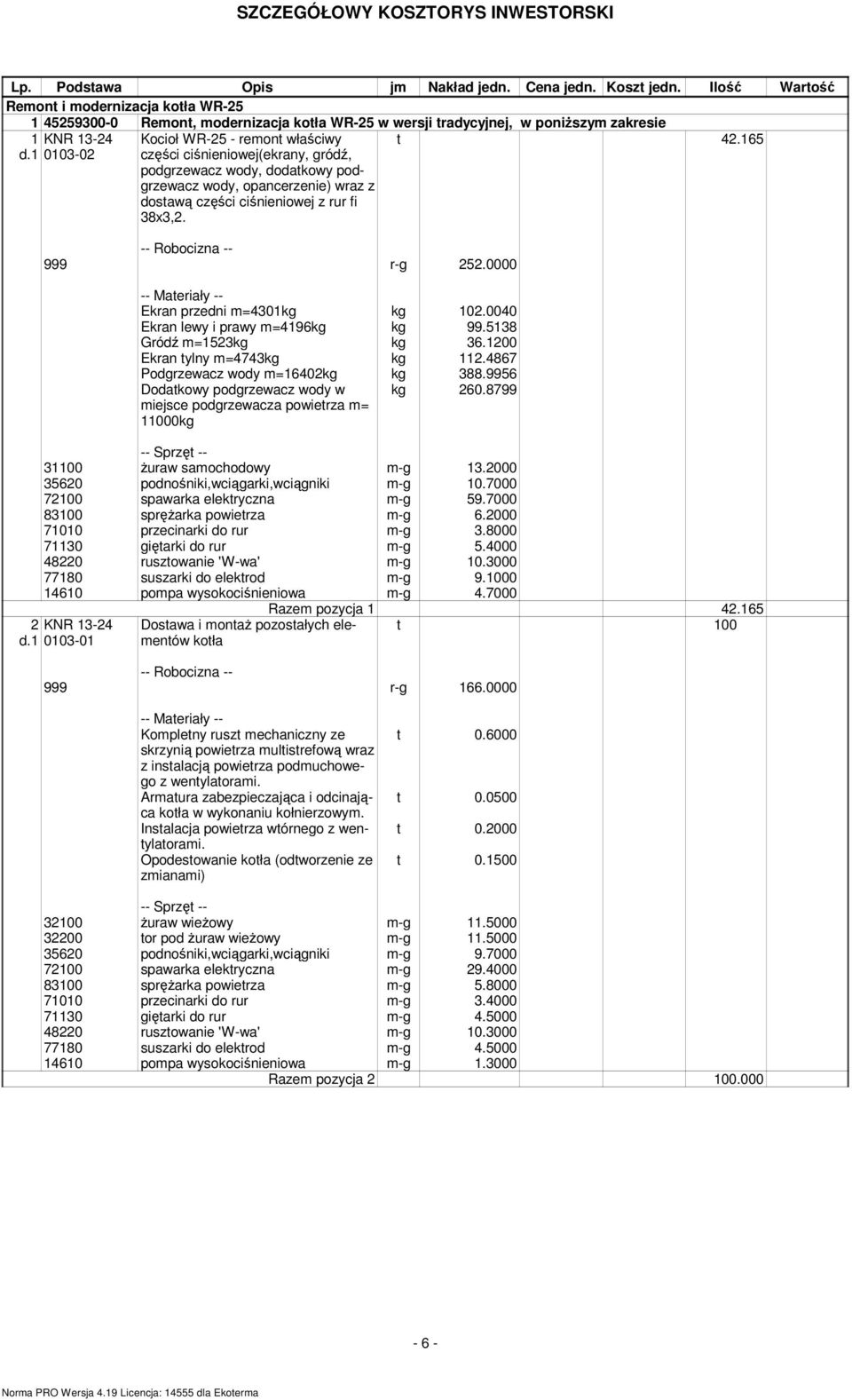

6 SZCZEGÓŁOWY KOSZTORYS INWESTORSKI Lp. Podstawa Opis jm Nakład jedn. Cena jedn. Koszt jedn. Ilość Wartość Remont i modernizacja kotła WR Remont, modernizacja kotła WR-25 w wersji tradycyjnej, w poniŝszym zakresie 1 d.1 KNR Kocioł WR-25 - remont właściwy części ciśnieniowej(ekrany, gródź, podgrzewacz wody, dodatkowy podgrzewacz wody, opancerzenie) wraz z dostawą części ciśnieniowej z rur fi 38x3,2. -- Robocizna r-g Materiały -- Ekran przedni m=4301kg kg Ekran lewy i prawy m=4196kg kg Gródź m=1523kg kg Ekran tylny m=4743kg kg Podgrzewacz wody m=16402kg kg Dodatkowy podgrzewacz wody w miejsce podgrzewacza powietrza m= 11000kg kg Sprzęt Ŝuraw samochodowy m-g podnośniki,wciągarki,wciągniki m-g spawarka elektryczna m-g spręŝarka powietrza m-g przecinarki do rur m-g giętarki do rur m-g rusztowanie 'W-wa' m-g suszarki do elektrod m-g pompa wysokociśnieniowa m-g KNR d Dostawa i montaŝ pozostałych elementów kotła t Razem pozycja t Robocizna r-g Materiały -- Kompletny ruszt mechaniczny ze skrzynią powietrza multistrefową wraz z instalacją powietrza podmuchowego z wentylatorami. Armatura zabezpieczająca i odcinająca kotła w wykonaniu kołnierzowym. Instalacja powietrza wtórnego z wentylatorami. Opodestowanie kotła (odtworzenie ze zmianami) t t t t Sprzęt Ŝuraw wieŝowy m-g tor pod Ŝuraw wieŝowy m-g podnośniki,wciągarki,wciągniki m-g spawarka elektryczna m-g spręŝarka powietrza m-g przecinarki do rur m-g giętarki do rur m-g rusztowanie 'W-wa' m-g suszarki do elektrod m-g pompa wysokociśnieniowa m-g Razem pozycja

1 KNR 13-24 0103-02 Kocioł WR-25 - remont właściwy części ciśnieniowej(ekrany, gródź, podgrzewacz wody, dodatkowy podgrzewacz wody, opancerzenie) wraz z dostawą części ciśnieniowej z rur fi 38x3,2.

7 SZCZEGÓŁOWY KOSZTORYS INWESTORSKI Lp. Podstawa Opis jm Nakład jedn. Cena jedn. Koszt jedn. Ilość Wartość 3 KNR d Wykonanie prac demontaŝowo-montaŝowych w zakresie: 1. DemontaŜ obmurza, izolacji, części ciśnieniowej, rusztu i innych elementów kotła w zakresie umoŝliwiającym wykonanie remontu. 2. Czyszczenie, ocena stanu technicznego, ewentualna naprawa i zabezpieczenie antykorozyjne konstrukcji nosnej. 3. MontaŜ części ciśnieniowej, ewentualna naprawa komór, wymiana dysz, próba wodna, odbiór i uzgodnienia UDT. 4. Wykonanie obmurza w wersji murowanej wraz z izolacją i dostawą materiałów budowlanych i izolacyjnych. 5. Alkaliczne wygotowanie, suszenie obmurza. t Robocizna r-g Sprzęt Ŝuraw wieŝowy' m-g tor pod Ŝuraw wieŝowy m-g podnośniki,wciągarki,wciągniki m-g spawarka elektryczna m-g spręŝarka powietrza m-g przecinarki do rur m-g giętarki do rur m-g rusztowanie 'W-wa' m-g suszarki do elektrod m-g pompa wysokociśnieniowa m-g KNR 4-04 d Transport ręczny pociętych elementów konstrukcji stalowej - opuszczenie z poziomu V kondygnacji Razem pozycja kg Robocizna r-g Materiały lina stalowa jednoskrętna z drutu kg ocynkowanego śr. 22 mm materiały pomocnicze(od M) % KNR 4-04 d Transport złomu samochodem skrzyniowym z załadunkiem i wyładunkiem mechanicznym na odległość 3 km Razem pozycja t Robocizna r-g Sprzęt samochód skrzyniowy 5-10 t m-g *0.026=0.552= Ŝuraw do 5t m-g Razem pozycja

Czyszczenie, ocena stanu technicznego, ewentualna naprawa i zabezpieczenie antykorozyjne konstrukcji nosnej. 3.

8 T. 5 - Remont i modernizacja kotła WR-25.ath PODSUMOWANIE Remont, modernizacja kotła WR-25 w wersji tradycyjnej, w poniŝszym zakresie Robocizna Materiały Sprzęt Koszty pośrednie [Kp] Koszty zakupu [Kz] Zysk [Z] OGÓŁEM PODSUMOWANIE Koszty pośrednie [Kp] Koszty zakupu [Kz] Zysk [Z] CAŁY KOSZTORYS Robocizna Materiały Sprzęt OGÓŁEM - 8 -

zakresie Robocizna Materiały Sprzęt Koszty pośrednie [Kp] Koszty zakupu [Kz] Zysk

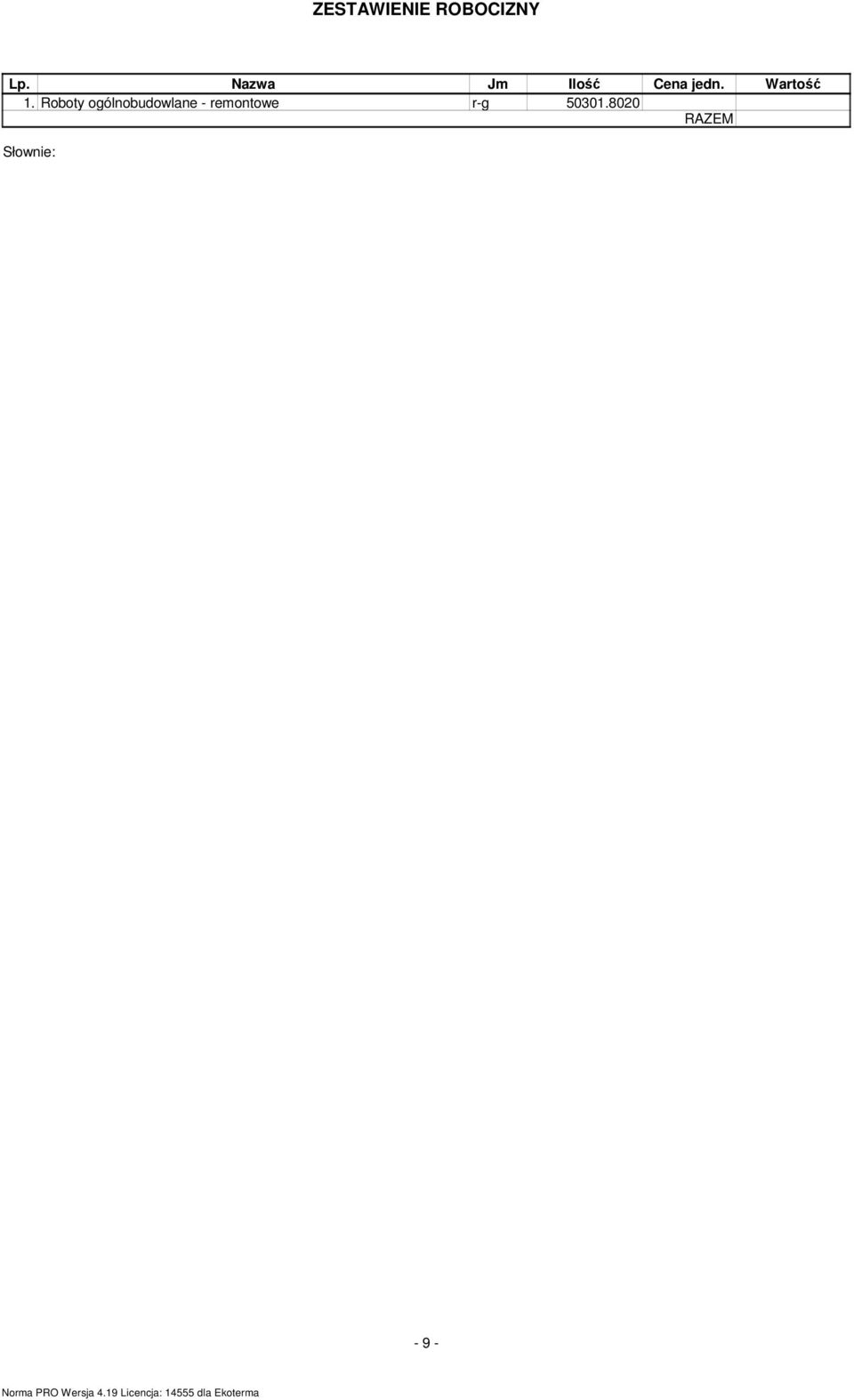

9 ZESTAWIENIE ROBOCIZNY Lp. Nazwa Jm Ilość Cena jedn. Wartość 1. Roboty ogólnobudowlane - remontowe r-g

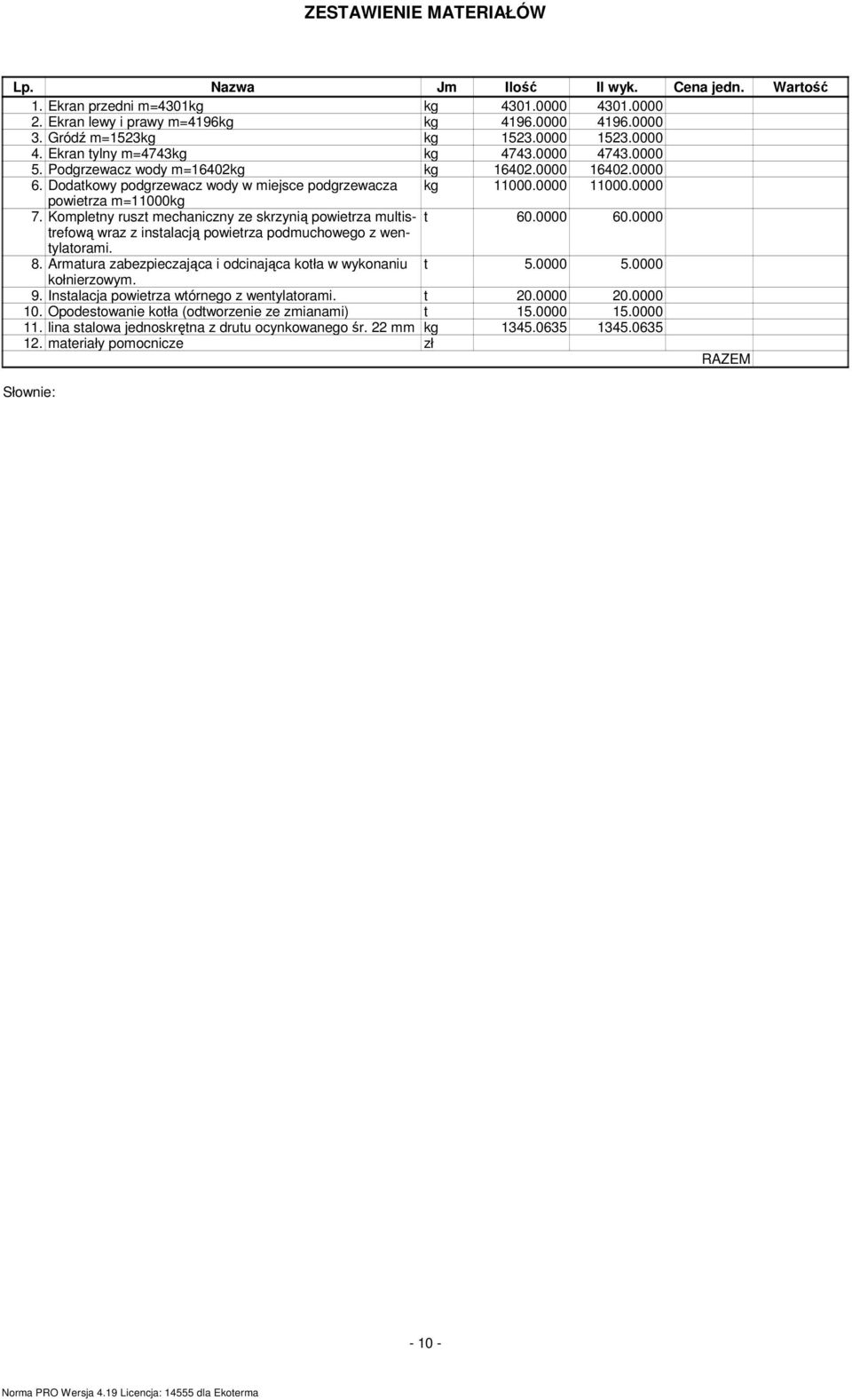

10 ZESTAWIENIE MATERIAŁÓW Lp. Nazwa Jm Ilość Il wyk. Cena jedn. Wartość 1. Ekran przedni m=4301kg kg Ekran lewy i prawy m=4196kg kg Gródź m=1523kg kg Ekran tylny m=4743kg kg Podgrzewacz wody m=16402kg kg Dodatkowy podgrzewacz wody w miejsce podgrzewacza kg powietrza m=11000kg 7. Kompletny ruszt mechaniczny ze skrzynią powietrza multistrefową t wraz z instalacją powietrza podmuchowego z wentylatorami. 8. Armatura zabezpieczająca i odcinająca kotła w wykonaniu t kołnierzowym. 9. Instalacja powietrza wtórnego z wentylatorami. t Opodestowanie kotła (odtworzenie ze zmianami) t lina stalowa jednoskrętna z drutu ocynkowanego śr. 22 mm kg materiały pomocnicze zł

0000 powietrza m=11000kg 7. Kompletny ruszt mechaniczny ze skrzynią powietrza multistrefową t 60.0000 60.0000 wraz z instalacją powietrza podmuchowego z wen- tylatorami. 8.

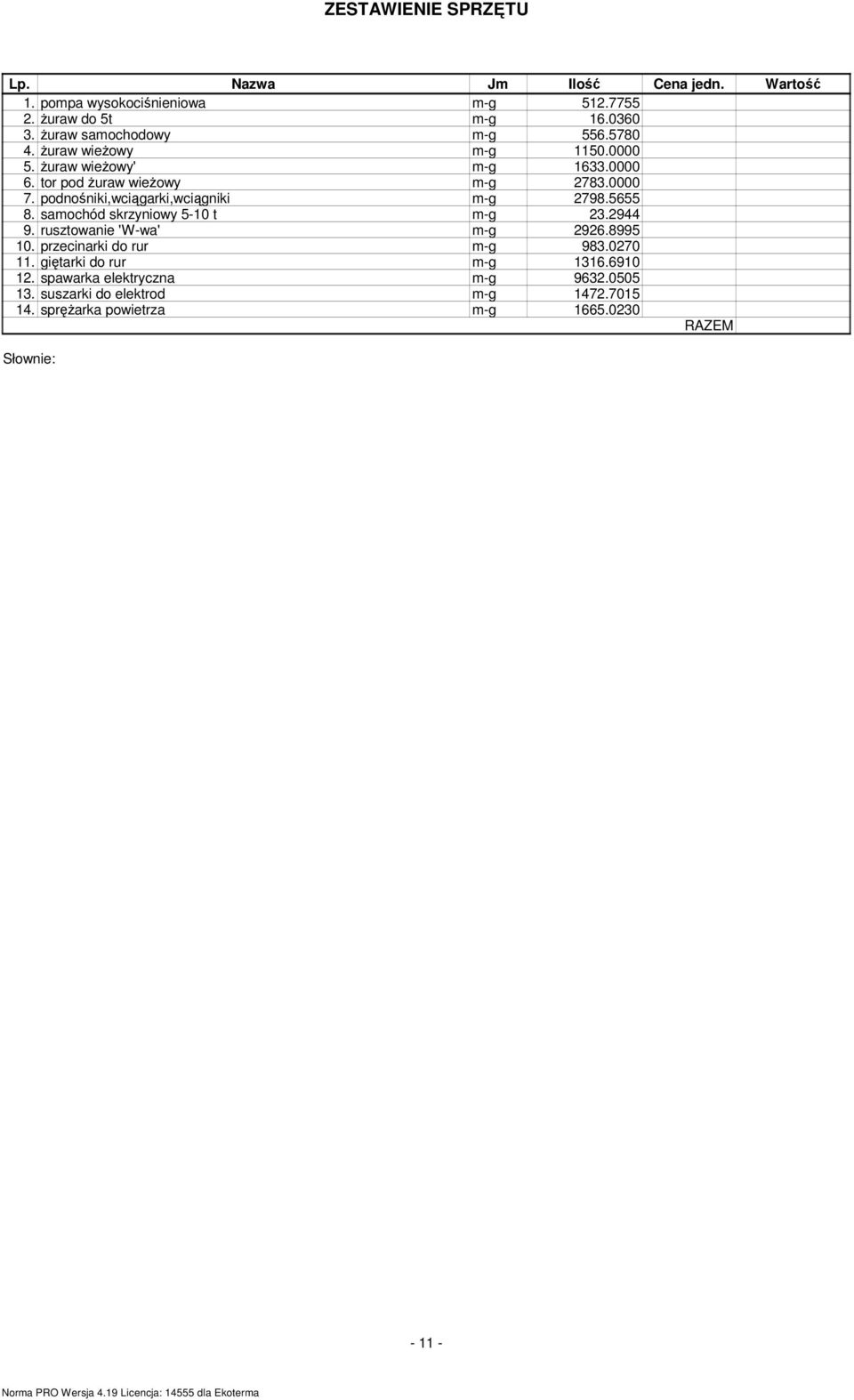

11 ZESTAWIENIE SPRZĘTU Lp. Nazwa Jm Ilość Cena jedn. Wartość 1. pompa wysokociśnieniowa m-g Ŝuraw do 5t m-g Ŝuraw samochodowy m-g Ŝuraw wieŝowy m-g Ŝuraw wieŝowy' m-g tor pod Ŝuraw wieŝowy m-g podnośniki,wciągarki,wciągniki m-g samochód skrzyniowy 5-10 t m-g rusztowanie 'W-wa' m-g przecinarki do rur m-g giętarki do rur m-g spawarka elektryczna m-g suszarki do elektrod m-g spręŝarka powietrza m-g

podnośniki,wciągarki,wciągniki m-g 2798.5655 8. samochód skrzyniowy 5-10 t m-g 23.2944 9. rusztowanie 'W-wa' m-g 2926.8995 10.
