Instalacje odpylania i odprowadzenia spalin z kotła WR-25. Kosztorys przedmiarowy.

Transkrypt

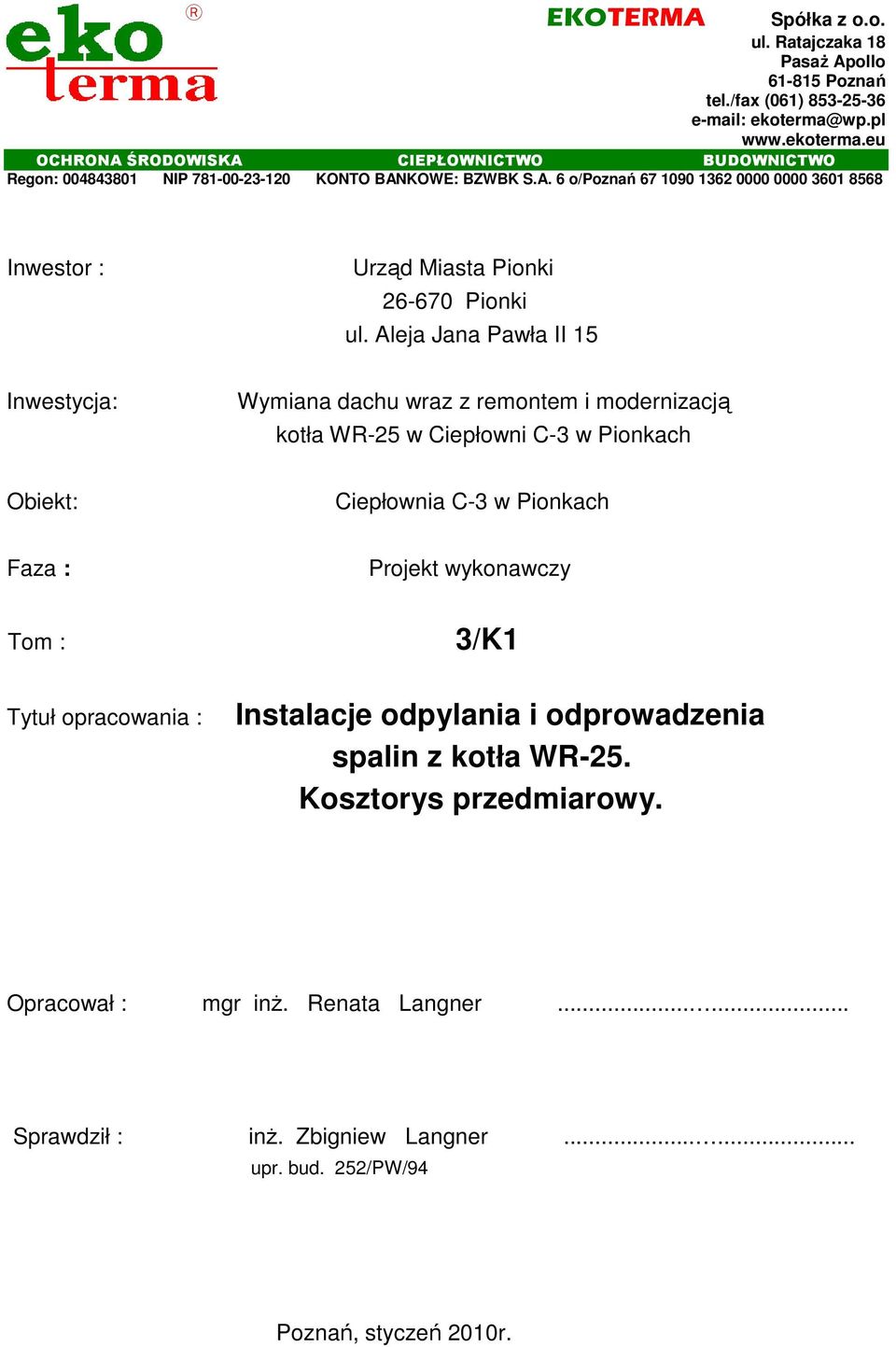

1 EKOTERMA Spółka z o.o. ul. Ratajczaka 18 PasaŜ Apollo Poznań tel./fax (061) ekoterma@wp.pl OCHRONA ŚRODOWISKA CIEPŁOWNICTWO BUDOWNICTWO Regon: NIP KONTO BANKOWE: BZWBK S.A. 6 o/poznań Inwestor : Urząd Miasta Pionki Pionki ul. Aleja Jana Pawła II 15 Inwestycja: Wymiana dachu wraz z remontem i modernizacją kotła WR-25 w Ciepłowni C-3 w Pionkach Obiekt: Ciepłownia C-3 w Pionkach Faza : Projekt wykonawczy Tom : 3/K1 Tytuł opracowania : Instalacje odpylania i odprowadzenia spalin z kotła WR-25. Kosztorys przedmiarowy. Opracował : mgr inŝ. Renata Langner Sprawdził : inŝ. Zbigniew Langner upr. bud. 252/PW/94 Poznań, styczeń 2010r.

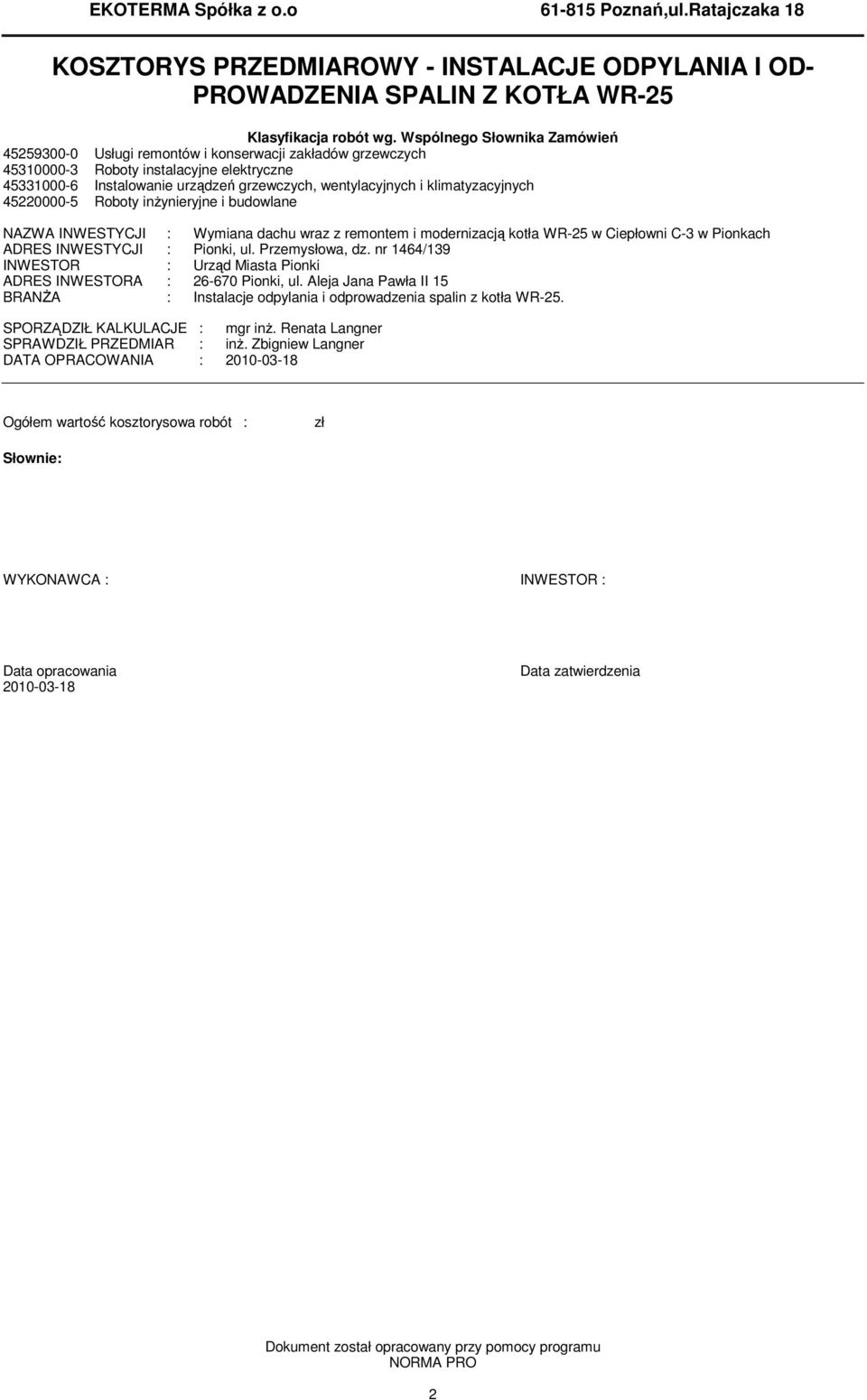

2 EKOTERMA Spółka z o.o Poznań,ul.Ratajczaka 18 KOSZTORYS PRZEDMIAROWY - INSTALACJE ODPYLANIA I OD- PROWADZENIA SPALIN Z KOTŁA WR-25 Klasyfikacja robót wg. Wspólnego Słownika Zamówień Usługi remontów i konserwacji zakładów grzewczych Roboty instalacyjne elektryczne Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych Roboty inŝynieryjne i budowlane NAZWA INWESTYCJI : Wymiana dachu wraz z remontem i modernizacją kotła WR-25 w Ciepłowni C-3 w Pionkach ADRES INWESTYCJI : Pionki, ul. Przemysłowa, dz. nr 1464/139 INWESTOR : Urząd Miasta Pionki ADRES INWESTORA : Pionki, ul. Aleja Jana Pawła II 15 BRANśA : Instalacje odpylania i odprowadzenia spalin z kotła WR-25. SPORZĄDZIŁ KALKULACJE : mgr inŝ. Renata Langner SPRAWDZIŁ PRZEDMIAR : inŝ. Zbigniew Langner DATA OPRACOWANIA : Ogółem wartość kosztorysowa robót : zł Słownie: WYKONAWCA : INWESTOR : Data opracowania Data zatwierdzenia Dokument został opracowany przy pomocy programu NORMA PRO 2

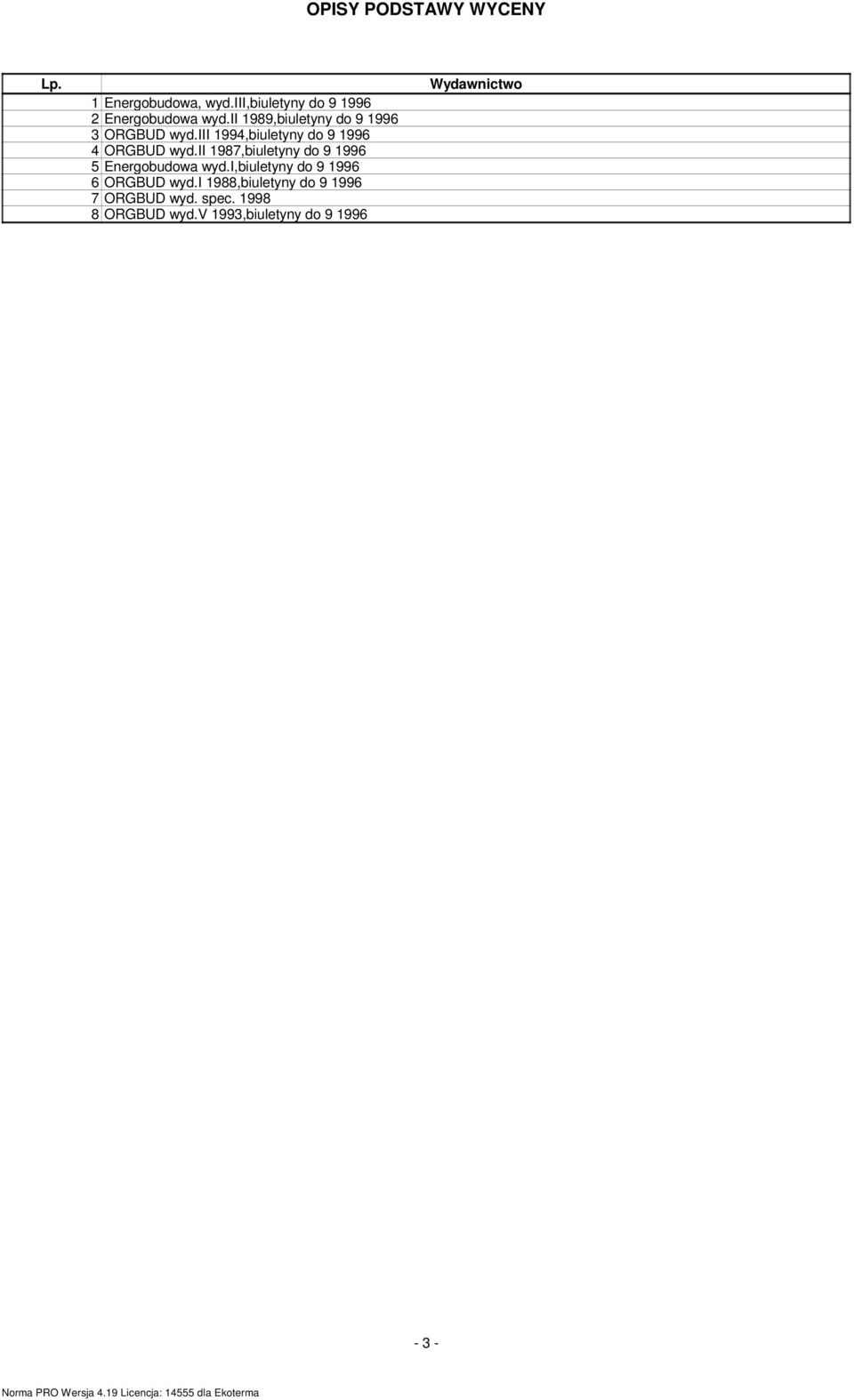

3 OPISY PODSTAWY WYCENY Lp. 1 Energobudowa, wyd.iii,biuletyny do Energobudowa wyd.ii 1989,biuletyny do ORGBUD wyd.iii 1994,biuletyny do ORGBUD wyd.ii 1987,biuletyny do Energobudowa wyd.i,biuletyny do ORGBUD wyd.i 1988,biuletyny do ORGBUD wyd. spec ORGBUD wyd.v 1993,biuletyny do Wydawnictwo - 3 -

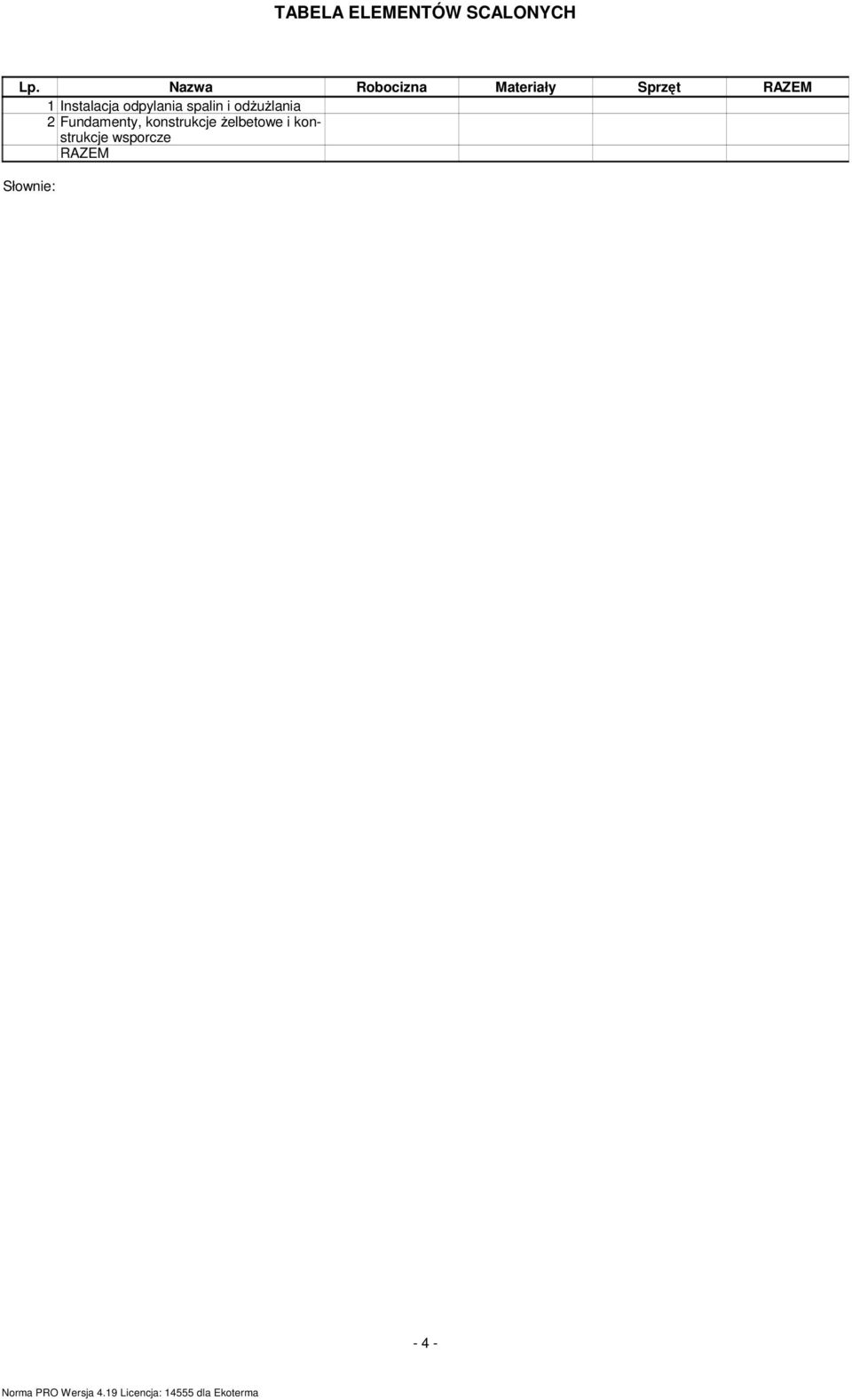

4 TABELA ELEMENTÓW SCALONYCH Lp. Nazwa Robocizna Materiały Sprzęt 1 Instalacja odpylania spalin i odŝuŝlania 2 Fundamenty, konstrukcje Ŝelbetowe i konstrukcje wsporcze Słownie: - 4 -

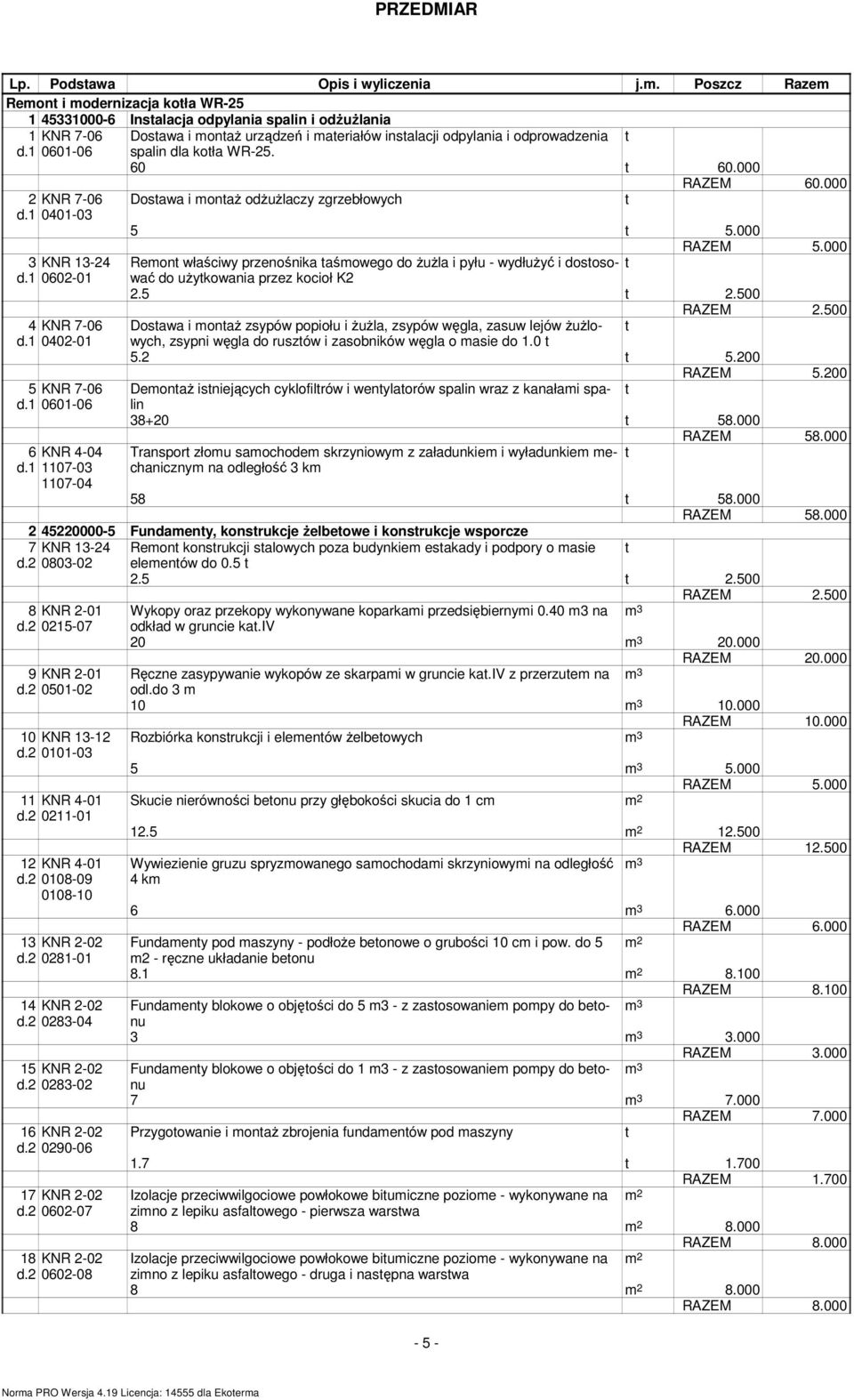

5 PRZEDMIAR Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem Remont i modernizacja kotła WR Instalacja odpylania spalin i odŝuŝlania 1 d.1 KNR KNR 7-06 d KNR d KNR 7-06 d KNR 7-06 d KNR 4-04 d Dostawa i montaŝ urządzeń i materiałów instalacji odpylania i odprowadzenia t spalin dla kotła WR t Dostawa i montaŝ odŝuŝlaczy zgrzebłowych t 5 t Remont właściwy przenośnika taśmowego do ŜuŜla i pyłu - wydłuŝyć i dostosować t do uŝytkowania przez kocioł K2 2.5 t Dostawa i montaŝ zsypów popiołu i ŜuŜla, zsypów węgla, zasuw lejów ŜuŜlowych, t zsypni węgla do rusztów i zasobników węgla o masie do 1.0 t 5.2 t DemontaŜ istniejących cyklofiltrów i wentylatorów spalin wraz z kanałami spalin t t Transport złomu samochodem skrzyniowym z załadunkiem i wyładunkiem mechanicznym t na odległość 3 km 58 t Fundamenty, konstrukcje Ŝelbetowe i konstrukcje wsporcze 7 KNR Remont konstrukcji stalowych poza budynkiem estakady i podpory o masie t d elementów do 0.5 t 2.5 t KNR 2-01 Wykopy oraz przekopy wykonywane koparkami przedsiębiernymi 0.40 m3 na m 3 d odkład w gruncie kat.iv 20 m KNR 2-01 Ręczne zasypywanie wykopów ze skarpami w gruncie kat.iv z przerzutem na m 3 d odl.do 3 m 10 m KNR d Rozbiórka konstrukcji i elementów Ŝelbetowych m 3 11 KNR 4-01 d KNR 4-01 d KNR 2-02 d KNR 2-02 d KNR 2-02 d KNR 2-02 d KNR 2-02 d KNR 2-02 d m Skucie nierówności betonu przy głębokości skucia do 1 cm m m Wywiezienie gruzu spryzmowanego samochodami skrzyniowymi na odległość m 3 4 km 6 m Fundamenty pod maszyny - podłoŝe betonowe o grubości 10 cm i pow. do 5 m 2 m2 - ręczne układanie betonu 8.1 m Fundamenty blokowe o objętości do 5 m3 - z zastosowaniem pompy do betonu m 3 3 m Fundamenty blokowe o objętości do 1 m3 - z zastosowaniem pompy do betonu m 3 7 m Przygotowanie i montaŝ zbrojenia fundamentów pod maszyny t 1.7 t Izolacje przeciwwilgociowe powłokowe bitumiczne poziome - wykonywane na m 2 zimno z lepiku asfaltowego - pierwsza warstwa 8 m Izolacje przeciwwilgociowe powłokowe bitumiczne poziome - wykonywane na m 2 zimno z lepiku asfaltowego - druga i następna warstwa 8 m

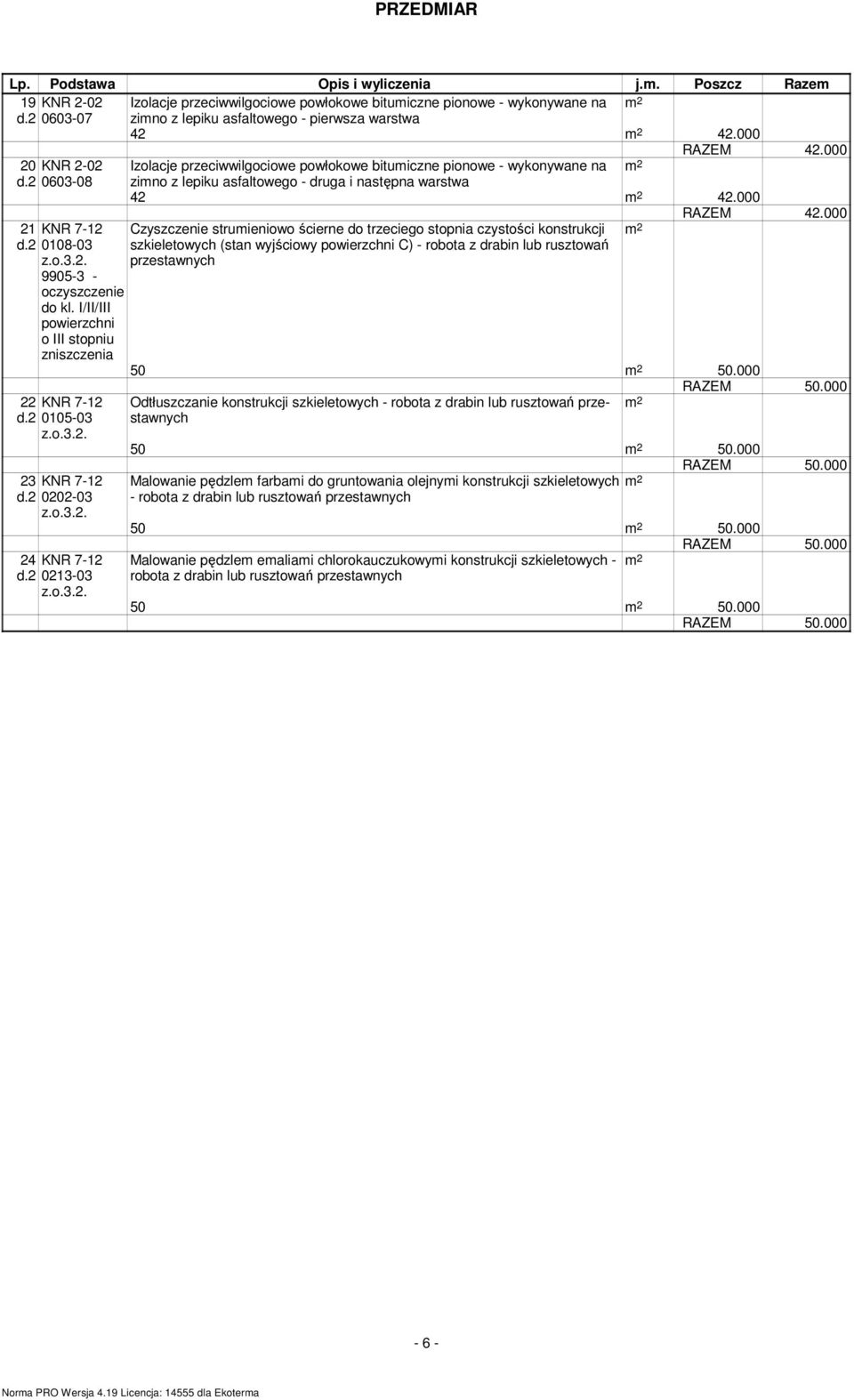

6 PRZEDMIAR Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem 19 KNR 2-02 Izolacje przeciwwilgociowe powłokowe bitumiczne pionowe - wykonywane na m 2 d zimno z lepiku asfaltowego - pierwsza warstwa 42 m KNR 2-02 Izolacje przeciwwilgociowe powłokowe bitumiczne pionowe - wykonywane na m 2 d zimno z lepiku asfaltowego - druga i następna warstwa 42 m KNR 7-12 Czyszczenie strumieniowo ścierne do trzeciego stopnia czystości konstrukcji m 2 d z.o oczyszczenie do kl. I/II/III powierzchni o III stopniu zniszczenia szkieletowych (stan wyjściowy powierzchni C) - robota z drabin lub rusztowań przestawnych 50 m KNR 7-12 d z.o KNR 7-12 d z.o KNR 7-12 d z.o.3.2. Odtłuszczanie konstrukcji szkieletowych - robota z drabin lub rusztowań przestawnych m m Malowanie pędzlem farbami do gruntowania olejnymi konstrukcji szkieletowych m 2 - robota z drabin lub rusztowań przestawnych 50 m Malowanie pędzlem emaliami chlorokauczukowymi konstrukcji szkieletowych - m 2 robota z drabin lub rusztowań przestawnych 50 m

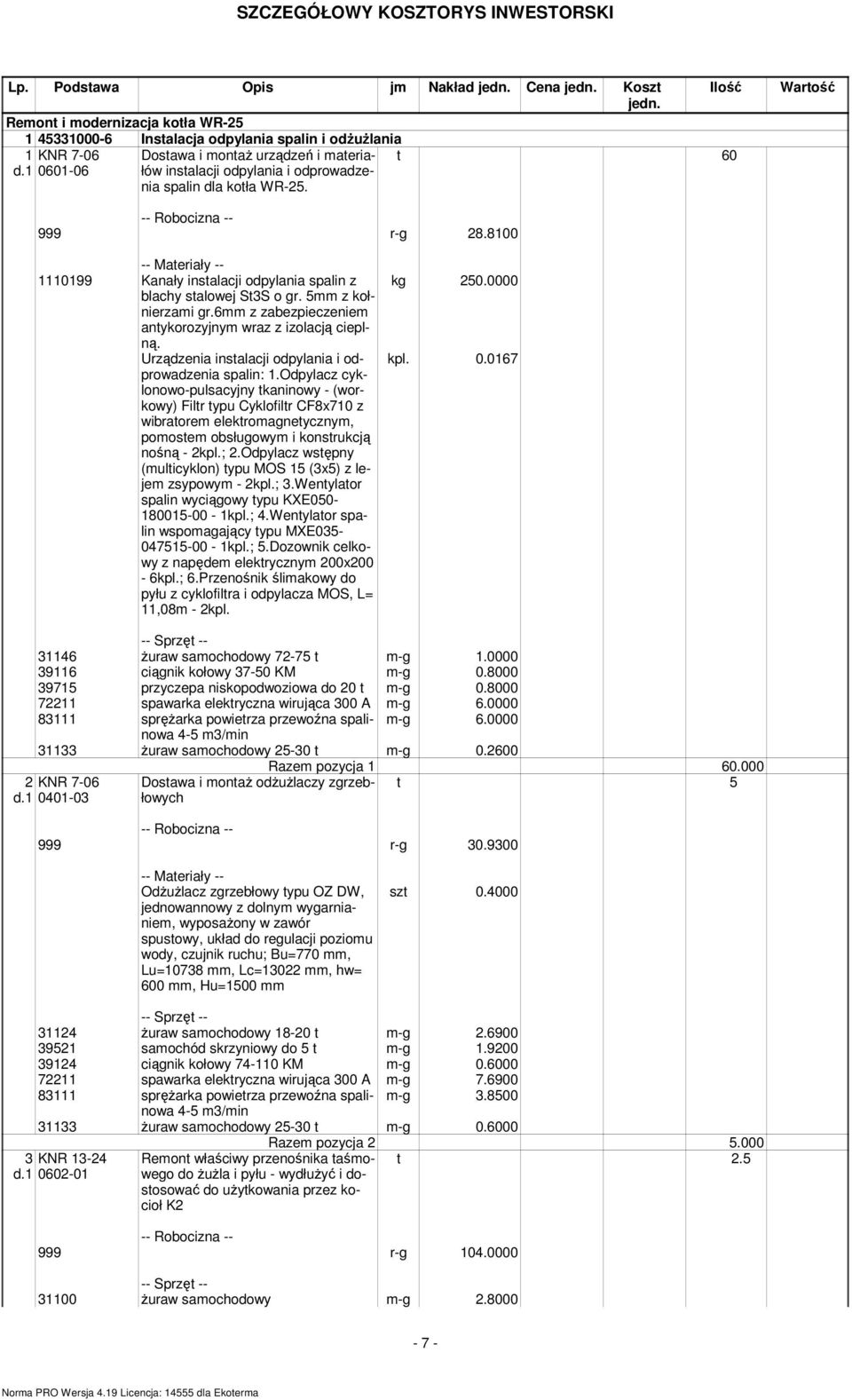

7 SZCZEGÓŁOWY KOSZTORYS INWESTORSKI Lp. Podstawa Opis jm Nakład jedn. Cena jedn. Koszt jedn. Ilość Remont i modernizacja kotła WR Instalacja odpylania spalin i odŝuŝlania 1 KNR 7-06 Dostawa i montaŝ urządzeń i materiałów t 60 d instalacji odpylania i odprowadze- nia spalin dla kotła WR-25. Wartość 999 r-g Kanały instalacji odpylania spalin z blachy stalowej St3S o gr. 5mm z kołnierzami gr.6mm z zabezpieczeniem antykorozyjnym wraz z izolacją cieplną. Urządzenia instalacji odpylania i odprowadzenia spalin: 1.Odpylacz cyklonowo-pulsacyjny tkaninowy - (workowy) Filtr typu Cyklofiltr CF8x710 z wibratorem elektromagnetycznym, pomostem obsługowym i konstrukcją nośną - 2kpl.; 2.Odpylacz wstępny (multicyklon) typu MOS 15 (3x5) z lejem zsypowym - 2kpl.; 3.Wentylator spalin wyciągowy typu KXE kpl.; 4.Wentylator spalin wspomagający typu MXE kpl.; 5.Dozownik celkowy z napędem elektrycznym 200x200-6kpl.; 6.Przenośnik ślimakowy do pyłu z cyklofiltra i odpylacza MOS, L= 11,08m - 2kpl. kg kpl Ŝuraw samochodowy t m-g ciągnik kołowy KM m-g przyczepa niskopodwoziowa do 20 t m-g spawarka elektryczna wirująca 300 A m-g spręŝarka powietrza przewoźna spalinowa m-g m3/min Ŝuraw samochodowy t m-g KNR 7-06 d Dostawa i montaŝ odŝuŝlaczy zgrzebłowych Razem pozycja t r-g OdŜuŜlacz zgrzebłowy typu OZ DW, jednowannowy z dolnym wygarnianiem, wyposaŝony w zawór spustowy, układ do regulacji poziomu wody, czujnik ruchu; Bu=770 mm, Lu=10738 mm, Lc=13022 mm, hw= 600 mm, Hu=1500 mm szt Ŝuraw samochodowy t m-g samochód skrzyniowy do 5 t m-g ciągnik kołowy KM m-g spawarka elektryczna wirująca 300 A m-g spręŝarka powietrza przewoźna spalinowa m-g m3/min Ŝuraw samochodowy t m-g KNR d Remont właściwy przenośnika taśmowego do ŜuŜla i pyłu - wydłuŝyć i dostosować do uŝytkowania przez kocioł K2 Razem pozycja t r-g Ŝuraw samochodowy m-g

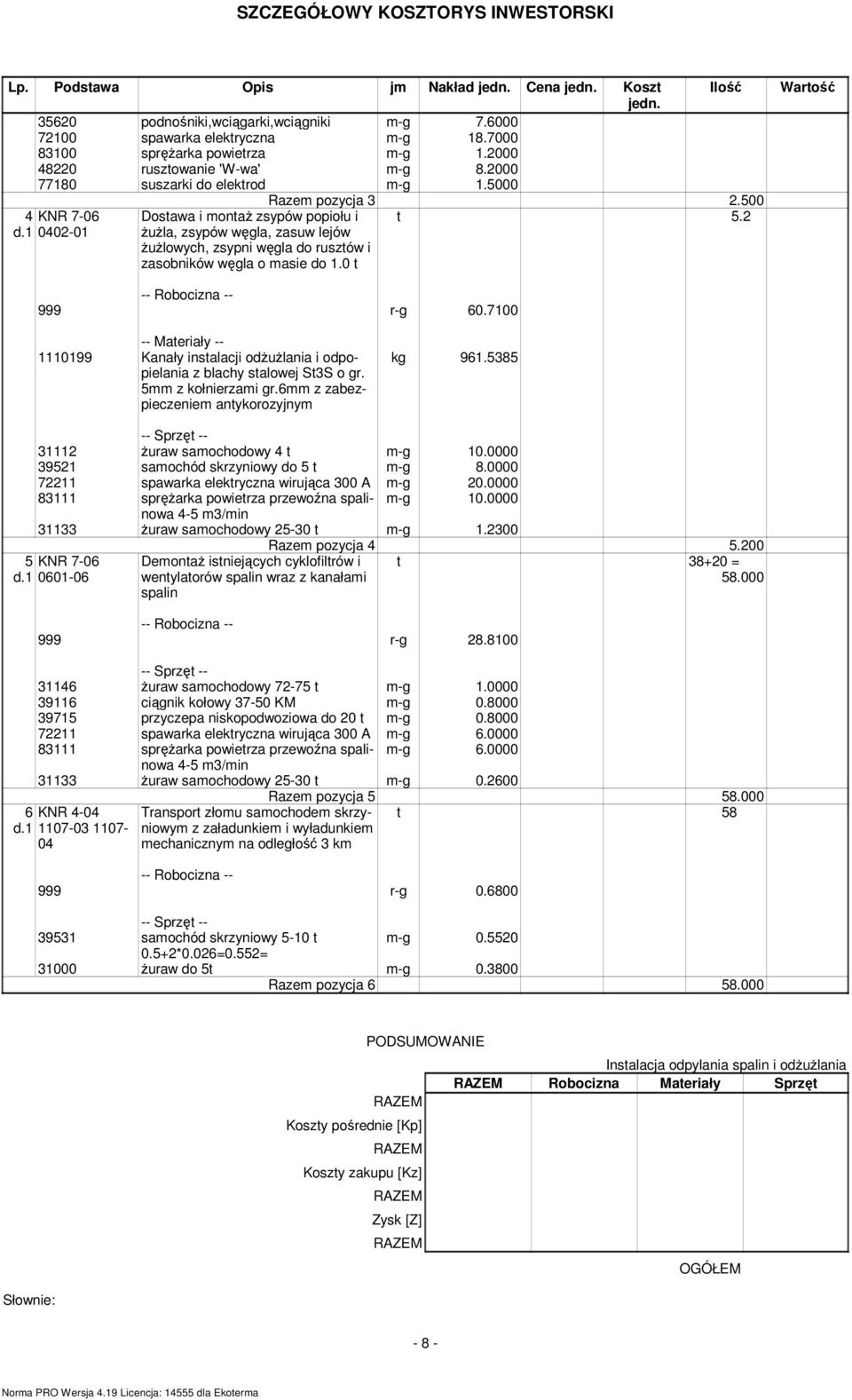

8 SZCZEGÓŁOWY KOSZTORYS INWESTORSKI Lp. Podstawa Opis jm Nakład jedn. Cena jedn. Koszt jedn. Ilość podnośniki,wciągarki,wciągniki m-g spawarka elektryczna m-g spręŝarka powietrza m-g rusztowanie 'W-wa' m-g suszarki do elektrod m-g Razem pozycja KNR 7-06 Dostawa i montaŝ zsypów popiołu i t 5.2 d ŜuŜla, zsypów węgla, zasuw lejów ŜuŜlowych, zsypni węgla do rusztów i zasobników węgla o masie do 1.0 t Wartość 999 r-g Kanały instalacji odŝuŝlania i odpopielania z blachy stalowej St3S o gr. 5mm z kołnierzami gr.6mm z zabezpieczeniem antykorozyjnym kg Ŝuraw samochodowy 4 t m-g samochód skrzyniowy do 5 t m-g spawarka elektryczna wirująca 300 A m-g spręŝarka powietrza przewoźna spalinowa m-g m3/min Ŝuraw samochodowy t m-g KNR 7-06 d DemontaŜ istniejących cyklofiltrów i wentylatorów spalin wraz z kanałami spalin Razem pozycja t = r-g Ŝuraw samochodowy t m-g ciągnik kołowy KM m-g przyczepa niskopodwoziowa do 20 t m-g spawarka elektryczna wirująca 300 A m-g spręŝarka powietrza przewoźna spalinowa m-g m3/min Ŝuraw samochodowy t m-g KNR 4-04 d Transport złomu samochodem skrzyniowym z załadunkiem i wyładunkiem mechanicznym na odległość 3 km Razem pozycja t r-g samochód skrzyniowy 5-10 t m-g *0.026=0.552= Ŝuraw do 5t m-g Razem pozycja Słownie: PODSUMOWANIE Koszty pośrednie [Kp] Koszty zakupu [Kz] Zysk [Z] Instalacja odpylania spalin i odŝuŝlania Robocizna Materiały Sprzęt OGÓŁEM - 8 -

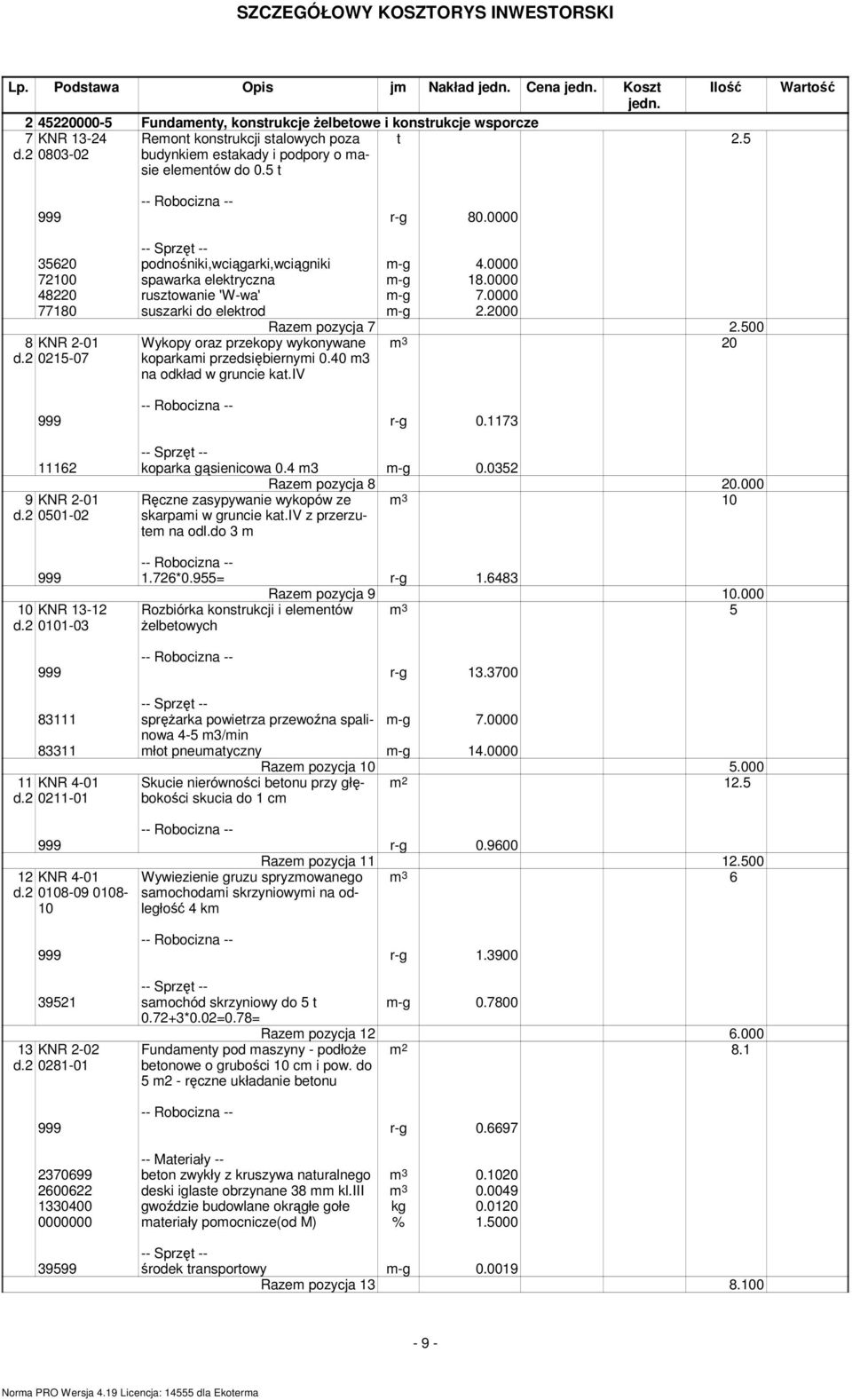

9 SZCZEGÓŁOWY KOSZTORYS INWESTORSKI Lp. Podstawa Opis jm Nakład jedn. Cena jedn. Koszt jedn. Ilość Fundamenty, konstrukcje Ŝelbetowe i konstrukcje wsporcze 7 KNR Remont konstrukcji stalowych poza t 2.5 d budynkiem estakady i podpory o masie elementów do 0.5 t Wartość 999 r-g podnośniki,wciągarki,wciągniki m-g spawarka elektryczna m-g rusztowanie 'W-wa' m-g suszarki do elektrod m-g KNR 2-01 d Wykopy oraz przekopy wykonywane koparkami przedsiębiernymi 0.40 m3 na odkład w gruncie kat.iv Razem pozycja m r-g koparka gąsienicowa 0.4 m3 m-g KNR 2-01 d Ręczne zasypywanie wykopów ze skarpami w gruncie kat.iv z przerzutem na odl.do 3 m Razem pozycja m *0.955= r-g KNR d Rozbiórka konstrukcji i elementów Ŝelbetowych Razem pozycja m r-g spręŝarka powietrza przewoźna spalinowa m-g m3/min młot pneumatyczny m-g KNR 4-01 d Skucie nierówności betonu przy głębokości skucia do 1 cm Razem pozycja m r-g KNR 4-01 d Wywiezienie gruzu spryzmowanego samochodami skrzyniowymi na odległość 4 km Razem pozycja m r-g samochód skrzyniowy do 5 t *0.02=0.78= 13 KNR 2-02 d Fundamenty pod maszyny - podłoŝe betonowe o grubości 10 cm i pow. do 5 m2 - ręczne układanie betonu m-g Razem pozycja m r-g beton zwykły z kruszywa naturalnego m deski iglaste obrzynane 38 mm kl.iii m gwoździe budowlane okrągłe gołe kg materiały pomocnicze(od M) % środek transportowy m-g Razem pozycja

10 SZCZEGÓŁOWY KOSZTORYS INWESTORSKI Lp. Podstawa Opis jm Nakład jedn. Cena jedn. Koszt jedn. Ilość 14 KNR 2-02 Fundamenty blokowe o objętości do m 3 3 d m3 - z zastosowaniem pompy do betonu Wartość 999 r-g beton zwykły z kruszywa naturalnego m deski iglaste obrzynane 25 mm kl.iii m deski iglaste obrzynane 38 mm kl.iii m krawędziaki iglaste kl.ii m gwoździe budowlane okrągłe gołe kg materiały pomocnicze(od M) % pompa do betonu na samochodzie m-g środek transportowy m-g KNR 2-02 d Fundamenty blokowe o objętości do 1 m3 - z zastosowaniem pompy do betonu Razem pozycja m r-g beton zwykły z kruszywa naturalnego m deski iglaste obrzynane 25 mm kl.iii m deski iglaste obrzynane 38 mm kl.iii m krawędziaki iglaste kl.ii m gwoździe budowlane okrągłe gołe kg materiały pomocnicze(od M) % pompa do betonu na samochodzie m-g środek transportowy m-g KNR 2-02 d Przygotowanie i montaŝ zbrojenia fundamentów pod maszyny Razem pozycja t r-g pręty Ŝebrowane 8-14 mm kg materiały pomocnicze(od M) % prościarka do prętów m-g noŝyce do prętów m-g giętarka do prętów m-g wyciąg m-g środek transportowy m-g KNR 2-02 d Izolacje przeciwwilgociowe powłokowe bitumiczne poziome - wykonywane na zimno z lepiku asfaltowego - pierwsza warstwa Razem pozycja m r-g roztwór asfaltowy do gruntowania kg lepik asfaltowy na zimno kg drewno opałowe m materiały pomocnicze(od M) % wyciąg m-g środek transportowy m-g Razem pozycja

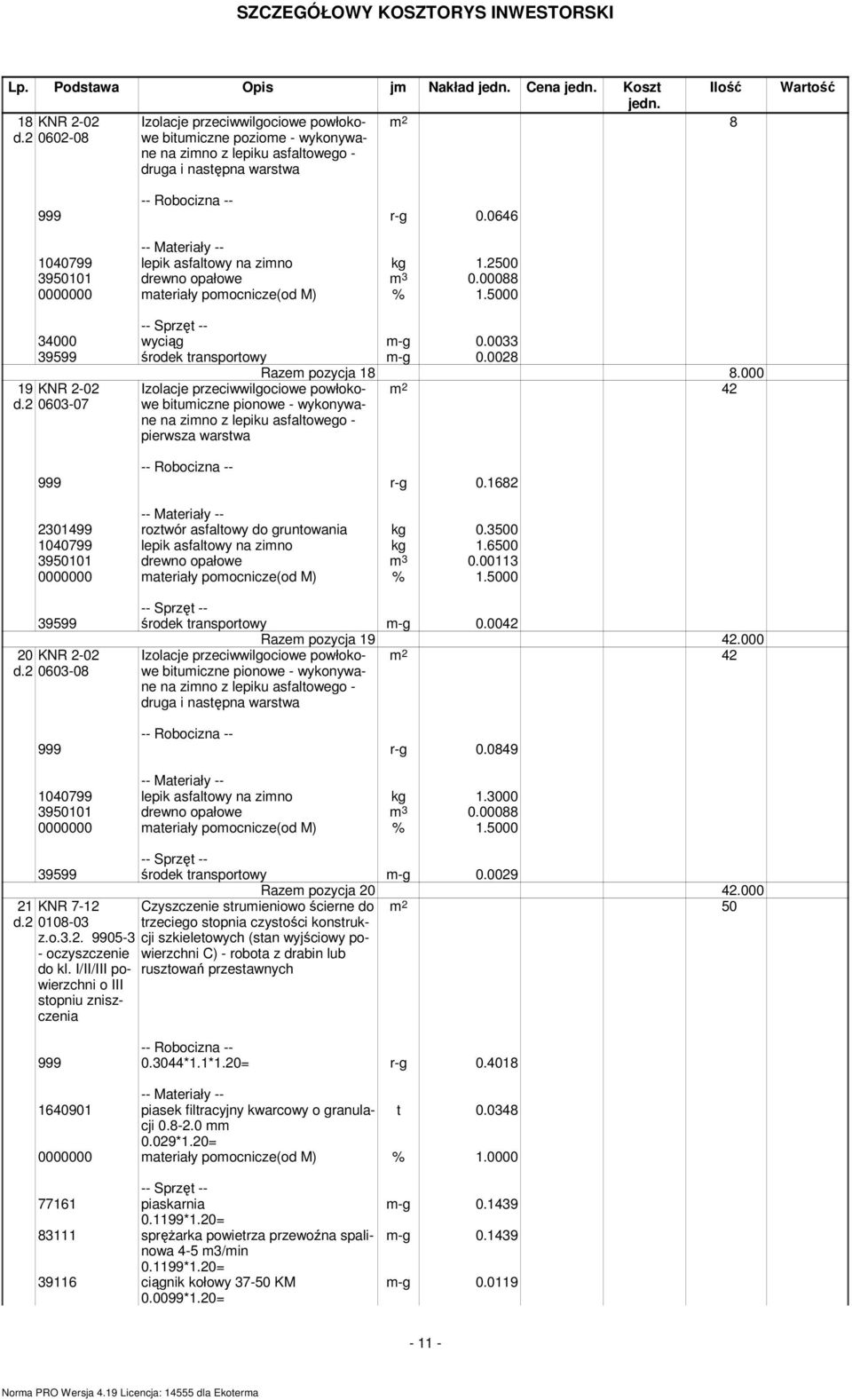

11 SZCZEGÓŁOWY KOSZTORYS INWESTORSKI Lp. Podstawa Opis jm Nakład jedn. Cena jedn. Koszt jedn. Ilość 18 KNR 2-02 Izolacje przeciwwilgociowe powłokowe m 2 8 d bitumiczne poziome - wykonywa- ne na zimno z lepiku asfaltowego - druga i następna warstwa Wartość 999 r-g lepik asfaltowy na zimno kg drewno opałowe m materiały pomocnicze(od M) % wyciąg m-g środek transportowy m-g KNR 2-02 d Izolacje przeciwwilgociowe powłokowe bitumiczne pionowe - wykonywane na zimno z lepiku asfaltowego - pierwsza warstwa Razem pozycja m r-g roztwór asfaltowy do gruntowania kg lepik asfaltowy na zimno kg drewno opałowe m materiały pomocnicze(od M) % środek transportowy m-g KNR 2-02 d Izolacje przeciwwilgociowe powłokowe bitumiczne pionowe - wykonywane na zimno z lepiku asfaltowego - druga i następna warstwa Razem pozycja m r-g lepik asfaltowy na zimno kg drewno opałowe m materiały pomocnicze(od M) % środek transportowy m-g KNR 7-12 d z.o oczyszczenie do kl. I/II/III powierzchni o III stopniu zniszczenia Czyszczenie strumieniowo ścierne do trzeciego stopnia czystości konstrukcji szkieletowych (stan wyjściowy powierzchni C) - robota z drabin lub rusztowań przestawnych Razem pozycja m *1.1*1.20= r-g piasek filtracyjny kwarcowy o granulacji t mm 0.029*1.20= materiały pomocnicze(od M) % piaskarnia *1.20= spręŝarka powietrza przewoźna spalinowa 4-5 m3/min *1.20= ciągnik kołowy KM *1.20= m-g m-g m-g

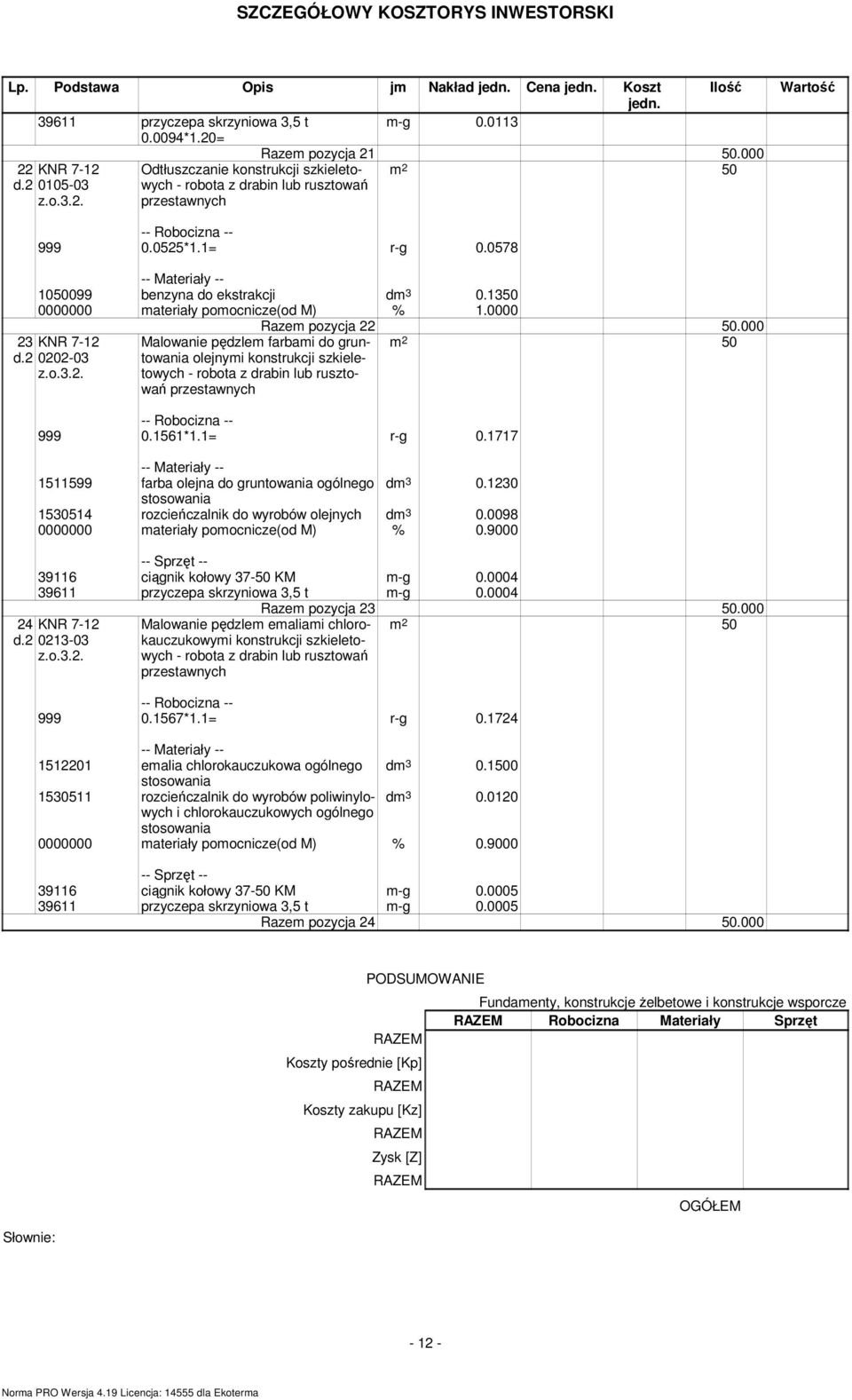

12 SZCZEGÓŁOWY KOSZTORYS INWESTORSKI Lp. Podstawa Opis jm Nakład jedn. Cena jedn. Koszt jedn. Ilość przyczepa skrzyniowa 3,5 t m-g *1.20= Razem pozycja KNR 7-12 Odtłuszczanie konstrukcji szkieletowych m 2 50 d robota z drabin lub rusztowań z.o.3.2. przestawnych Wartość *1.1= r-g benzyna do ekstrakcji dm materiały pomocnicze(od M) % KNR 7-12 d z.o.3.2. Malowanie pędzlem farbami do gruntowania olejnymi konstrukcji szkieletowych - robota z drabin lub rusztowań przestawnych Razem pozycja m *1.1= r-g farba olejna do gruntowania ogólnego dm stosowania rozcieńczalnik do wyrobów olejnych dm materiały pomocnicze(od M) % ciągnik kołowy KM m-g przyczepa skrzyniowa 3,5 t m-g KNR 7-12 d z.o.3.2. Malowanie pędzlem emaliami chlorokauczukowymi konstrukcji szkieletowych - robota z drabin lub rusztowań przestawnych Razem pozycja m *1.1= r-g emalia chlorokauczukowa ogólnego dm stosowania rozcieńczalnik do wyrobów poliwinylowych dm i chlorokauczukowych ogólnego stosowania materiały pomocnicze(od M) % ciągnik kołowy KM m-g przyczepa skrzyniowa 3,5 t m-g Razem pozycja Słownie: PODSUMOWANIE Koszty pośrednie [Kp] Koszty zakupu [Kz] Zysk [Z] Fundamenty, konstrukcje Ŝelbetowe i konstrukcje wsporcze Robocizna Materiały Sprzęt OGÓŁEM

13 T. 3 - Instalacja odpylania.ath PODSUMOWANIE Koszty pośrednie [Kp] Koszty zakupu [Kz] Zysk [Z] CAŁY KOSZTORYS Robocizna Materiały Sprzęt OGÓŁEM Słownie:

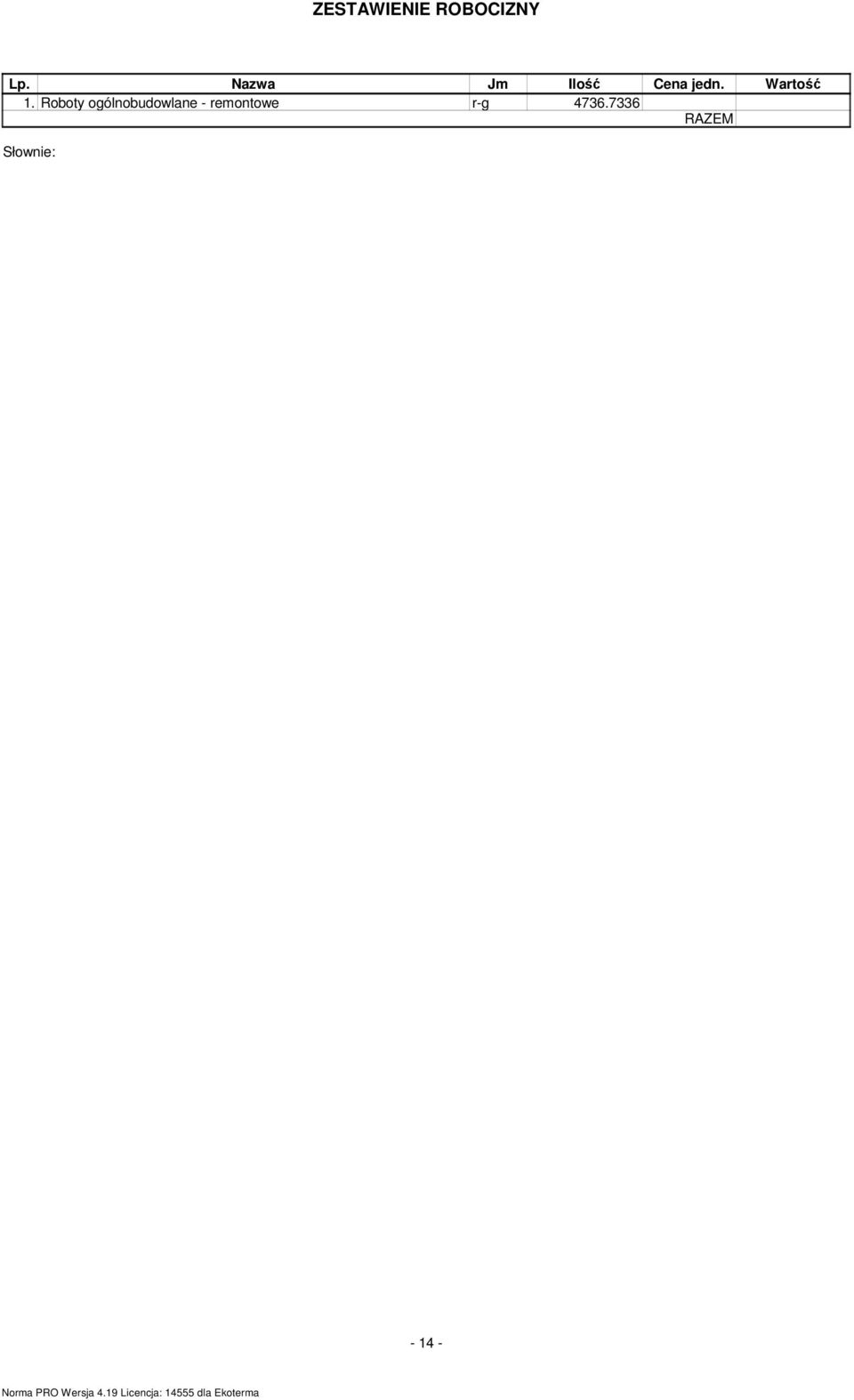

14 ZESTAWIENIE ROBOCIZNY Lp. Nazwa Jm Ilość Cena jedn. Wartość 1. Roboty ogólnobudowlane - remontowe r-g Słownie:

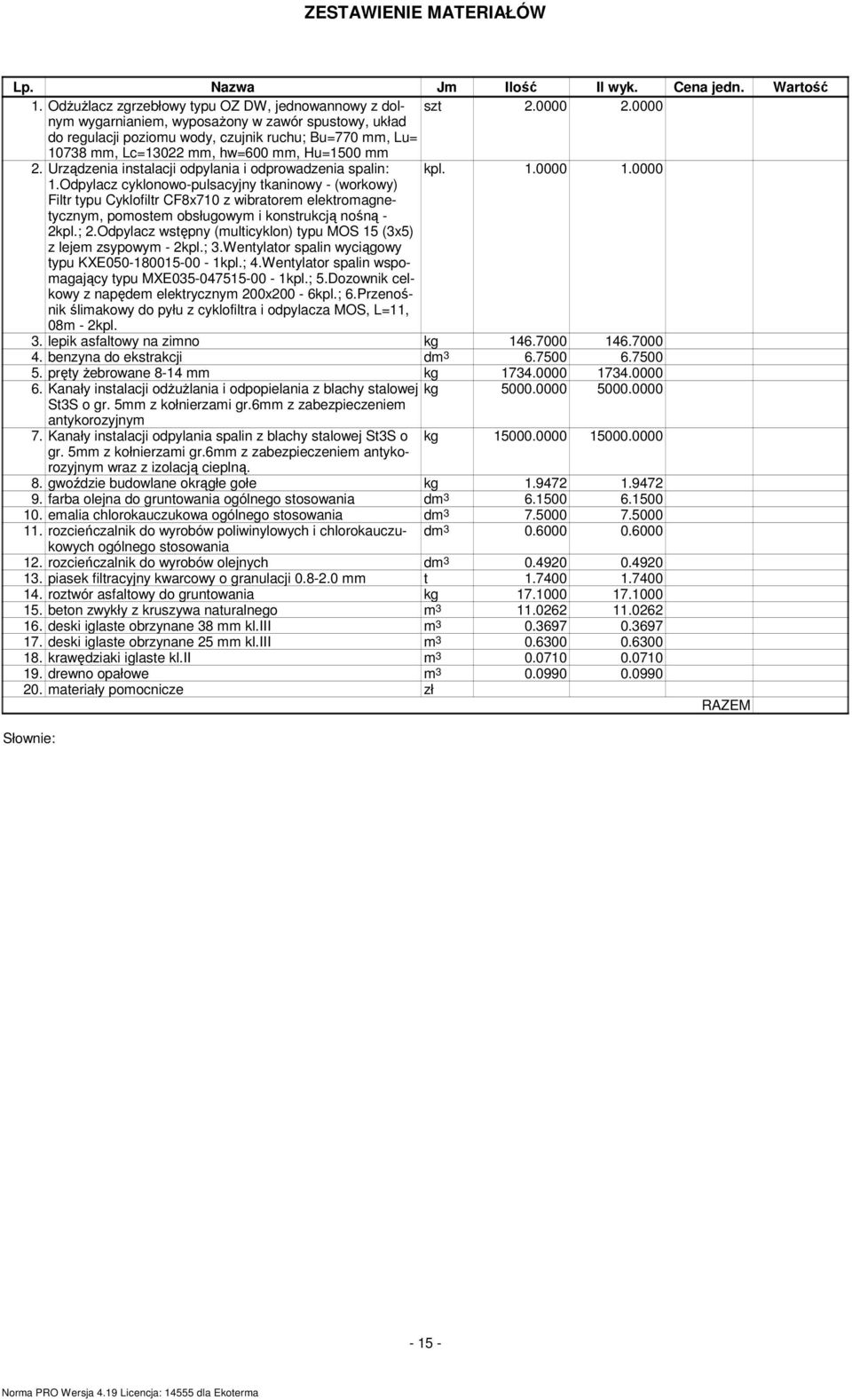

15 ZESTAWIENIE MATERIAŁÓW Lp. Nazwa Jm Ilość Il wyk. Cena jedn. Wartość 1. OdŜuŜlacz zgrzebłowy typu OZ DW, jednowannowy z dolnym szt wygarnianiem, wyposaŝony w zawór spustowy, układ do regulacji poziomu wody, czujnik ruchu; Bu=770 mm, Lu= mm, Lc=13022 mm, hw=600 mm, Hu=1500 mm 2. Urządzenia instalacji odpylania i odprowadzenia spalin: kpl Odpylacz cyklonowo-pulsacyjny tkaninowy - (workowy) Filtr typu Cyklofiltr CF8x710 z wibratorem elektromagnetycznym, pomostem obsługowym i konstrukcją nośną - 2kpl.; 2.Odpylacz wstępny (multicyklon) typu MOS 15 (3x5) z lejem zsypowym - 2kpl.; 3.Wentylator spalin wyciągowy typu KXE kpl.; 4.Wentylator spalin wspomagający typu MXE kpl.; 5.Dozownik celkowy z napędem elektrycznym 200x200-6kpl.; 6.Przenośnik ślimakowy do pyłu z cyklofiltra i odpylacza MOS, L=11, 08m - 2kpl. 3. lepik asfaltowy na zimno kg benzyna do ekstrakcji dm pręty Ŝebrowane 8-14 mm kg Kanały instalacji odŝuŝlania i odpopielania z blachy stalowej kg St3S o gr. 5mm z kołnierzami gr.6mm z zabezpieczeniem antykorozyjnym 7. Kanały instalacji odpylania spalin z blachy stalowej St3S o kg gr. 5mm z kołnierzami gr.6mm z zabezpieczeniem antykorozyjnym wraz z izolacją cieplną. 8. gwoździe budowlane okrągłe gołe kg farba olejna do gruntowania ogólnego stosowania dm emalia chlorokauczukowa ogólnego stosowania dm rozcieńczalnik do wyrobów poliwinylowych i chlorokauczukowych dm ogólnego stosowania 12. rozcieńczalnik do wyrobów olejnych dm piasek filtracyjny kwarcowy o granulacji mm t roztwór asfaltowy do gruntowania kg beton zwykły z kruszywa naturalnego m deski iglaste obrzynane 38 mm kl.iii m deski iglaste obrzynane 25 mm kl.iii m krawędziaki iglaste kl.ii m drewno opałowe m materiały pomocnicze zł Słownie:

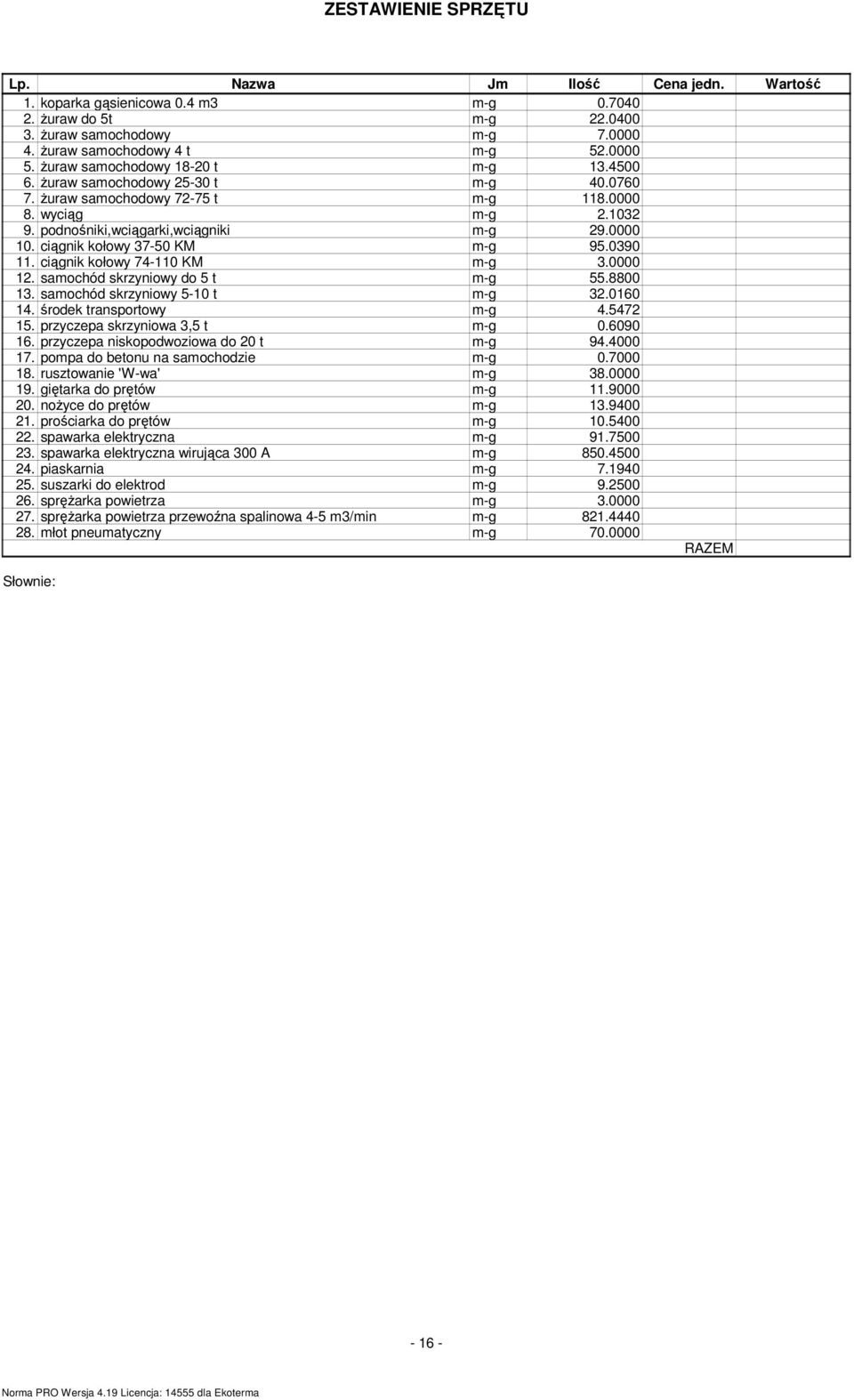

16 ZESTAWIENIE SPRZĘTU Lp. Nazwa Jm Ilość Cena jedn. Wartość 1. koparka gąsienicowa 0.4 m3 m-g Ŝuraw do 5t m-g Ŝuraw samochodowy m-g Ŝuraw samochodowy 4 t m-g Ŝuraw samochodowy t m-g Ŝuraw samochodowy t m-g Ŝuraw samochodowy t m-g wyciąg m-g podnośniki,wciągarki,wciągniki m-g ciągnik kołowy KM m-g ciągnik kołowy KM m-g samochód skrzyniowy do 5 t m-g samochód skrzyniowy 5-10 t m-g środek transportowy m-g przyczepa skrzyniowa 3,5 t m-g przyczepa niskopodwoziowa do 20 t m-g pompa do betonu na samochodzie m-g rusztowanie 'W-wa' m-g giętarka do prętów m-g noŝyce do prętów m-g prościarka do prętów m-g spawarka elektryczna m-g spawarka elektryczna wirująca 300 A m-g piaskarnia m-g suszarki do elektrod m-g spręŝarka powietrza m-g spręŝarka powietrza przewoźna spalinowa 4-5 m3/min m-g młot pneumatyczny m-g Słownie:
