ZAKŁADOWY PODRĘCZNIK PRODUKTOWY

Transkrypt

1 MURKI OPOROWE

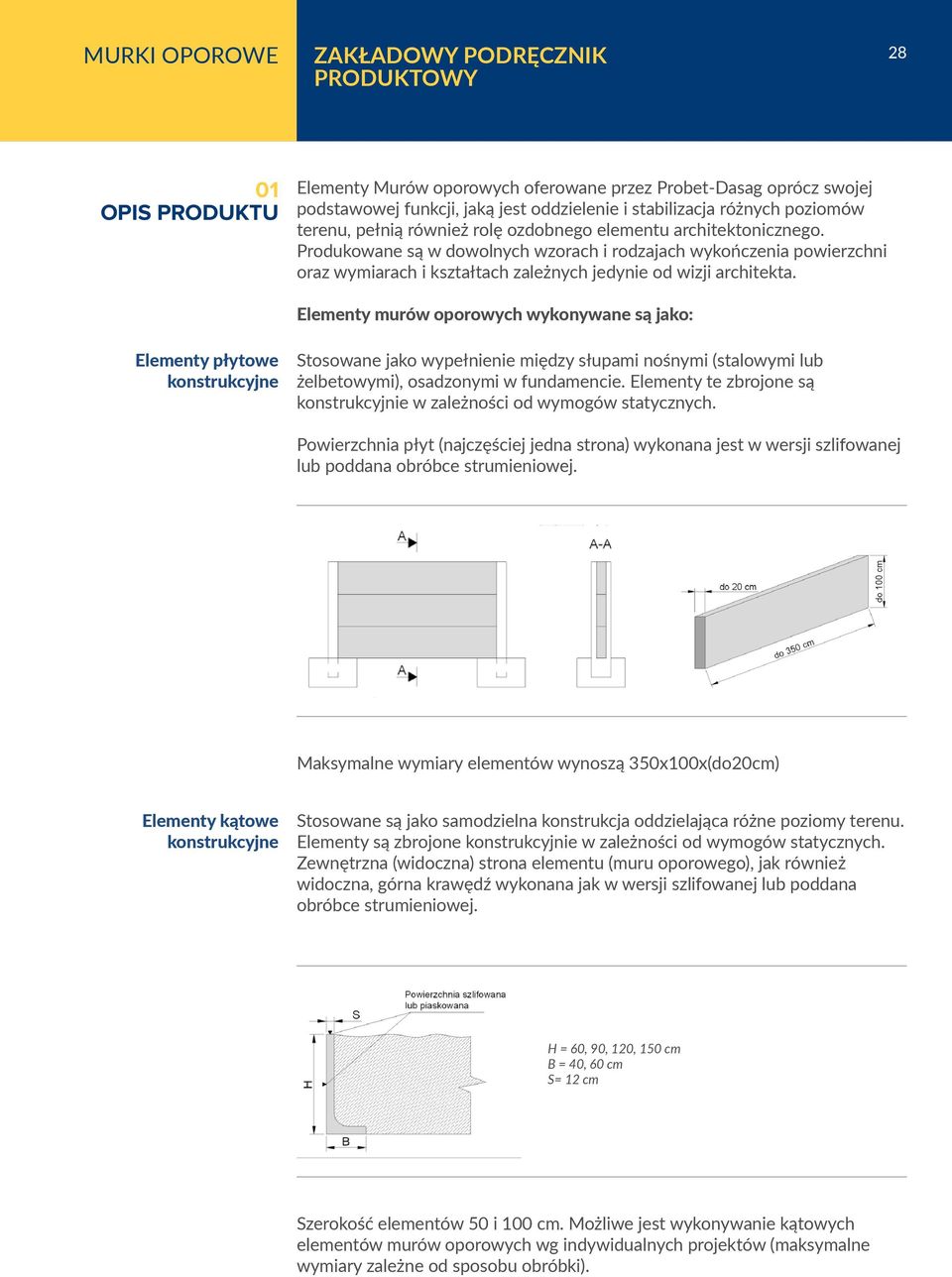

2 28 01 OPIS PRODUKTU Elementy Murów oporowych oferowane przez Probet-Dasag oprócz swojej podstawowej funkcji, jaką jest oddzielenie i stabilizacja różnych poziomów terenu, pełnią również rolę ozdobnego elementu architektonicznego. Produkowane są w dowolnych wzorach i rodzajach wykończenia powierzchni oraz wymiarach i kształtach zależnych jedynie od wizji architekta. Elementy murów oporowych wykonywane są jako: Elementy płytowe konstrukcyjne Stosowane jako wypełnienie między słupami nośnymi (stalowymi lub żelbetowymi), osadzonymi w fundamencie. Elementy te zbrojone są konstrukcyjnie w zależności od wymogów statycznych. Powierzchnia płyt (najczęściej jedna strona) wykonana jest w wersji szlifowanej lub poddana obróbce strumieniowej. Maksymalne wymiary elementów wynoszą 350x100x(do20cm) Elementy kątowe konstrukcyjne Stosowane są jako samodzielna konstrukcja oddzielająca różne poziomy terenu. Elementy są zbrojone konstrukcyjnie w zależności od wymogów statycznych. Zewnętrzna (widoczna) strona elementu (muru oporowego), jak również widoczna, górna krawędź wykonana jak w wersji szlifowanej lub poddana obróbce strumieniowej. H = 60, 90, 120, 150 cm B = 40, 60 cm S= 12 cm Szerokość elementów 50 i 100 cm. Możliwe jest wykonywanie kątowych elementów murów oporowych wg indywidualnych projektów (maksymalne wymiary zależne od sposobu obróbki).

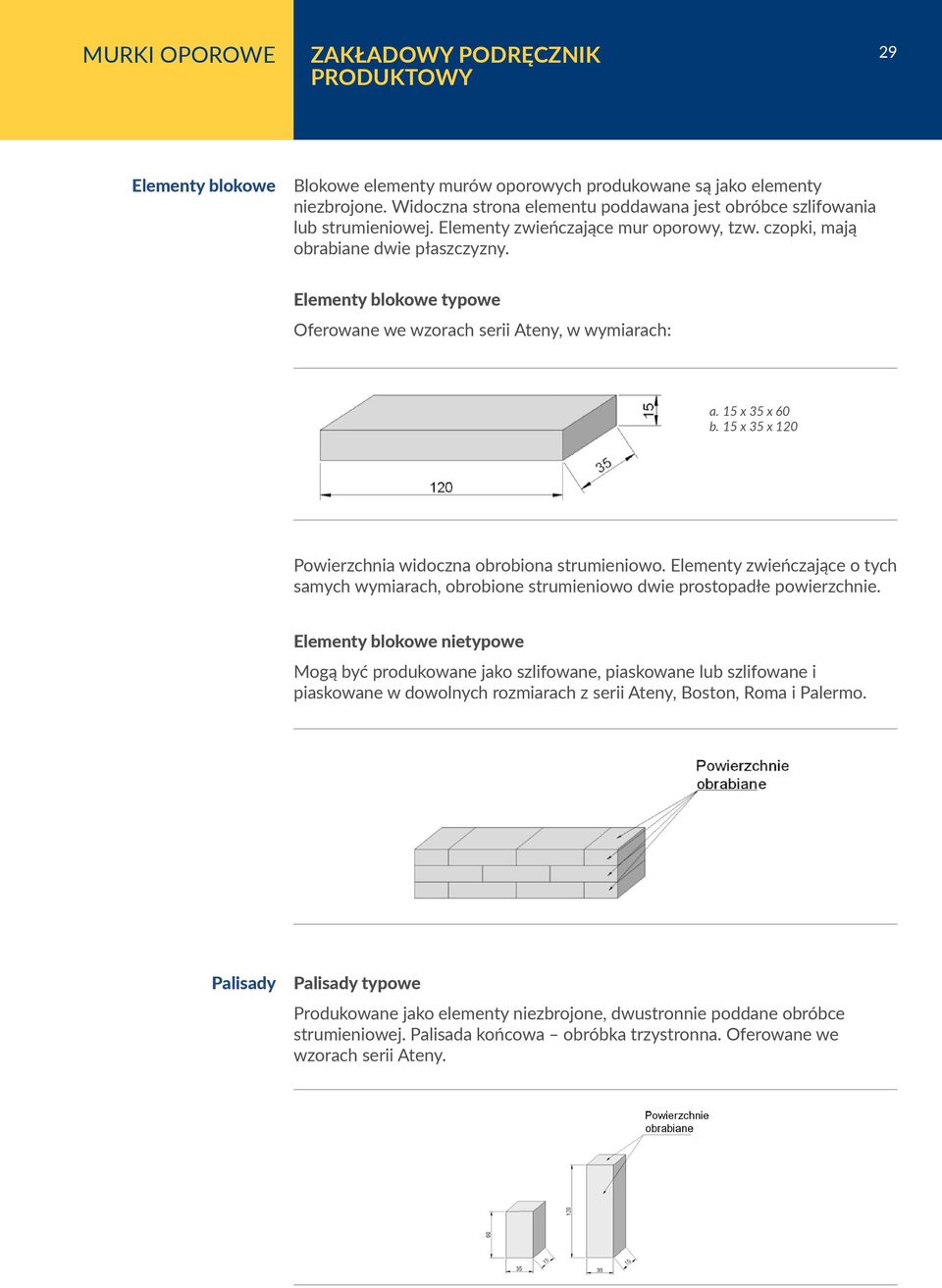

3 29 Elementy blokowe Blokowe elementy murów oporowych produkowane są jako elementy niezbrojone. Widoczna strona elementu poddawana jest obróbce szlifowania lub strumieniowej. Elementy zwieńczające mur oporowy, tzw. czopki, mają obrabiane dwie płaszczyzny. Elementy blokowe typowe Oferowane we wzorach serii Ateny, w wymiarach: a. 15 x 35 x 60 b. 15 x 35 x 120 Powierzchnia widoczna obrobiona strumieniowo. Elementy zwieńczające o tych samych wymiarach, obrobione strumieniowo dwie prostopadłe powierzchnie. Elementy blokowe nietypowe Mogą być produkowane jako szlifowane, piaskowane lub szlifowane i piaskowane w dowolnych rozmiarach z serii Ateny, Boston, Roma i Palermo. Palisady Palisady typowe Produkowane jako elementy niezbrojone, dwustronnie poddane obróbce strumieniowej. Palisada końcowa obróbka trzystronna. Oferowane we wzorach serii Ateny.

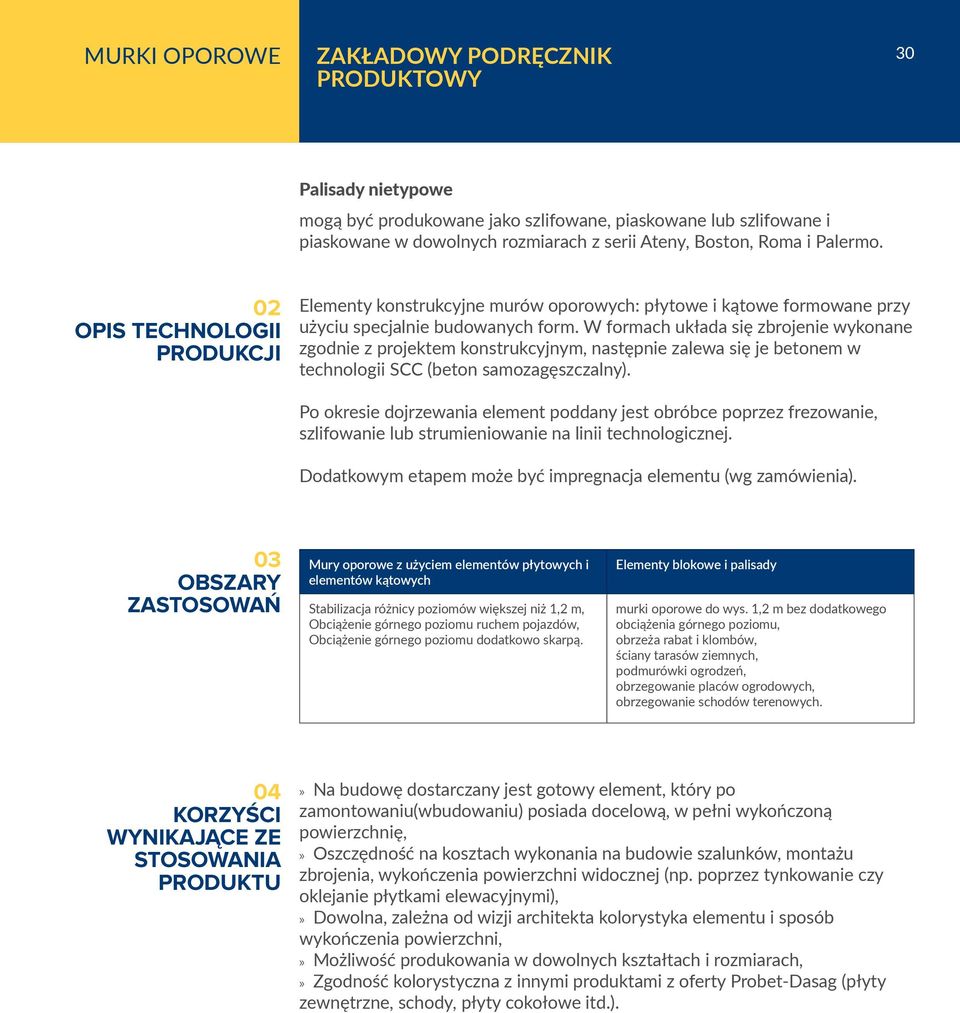

4 30 Palisady nietypowe mogą być produkowane jako szlifowane, piaskowane lub szlifowane i piaskowane w dowolnych rozmiarach z serii Ateny, Boston, Roma i Palermo. 02 OPIS TECHNOLOGII PRODUKCJI Elementy konstrukcyjne murów oporowych: płytowe i kątowe formowane przy użyciu specjalnie budowanych form. W formach układa się zbrojenie wykonane zgodnie z projektem konstrukcyjnym, następnie zalewa się je betonem w technologii SCC (beton samozagęszczalny). Po okresie dojrzewania element poddany jest obróbce poprzez frezowanie, szlifowanie lub strumieniowanie na linii technologicznej. Dodatkowym etapem może być impregnacja elementu (wg zamówienia). 03 OBSZARY ZASTOSOWAŃ Mury oporowe z użyciem elementów płytowych i elementów kątowych Stabilizacja różnicy poziomów większej niż 1,2 m, Obciążenie górnego poziomu ruchem pojazdów, Obciążenie górnego poziomu dodatkowo skarpą. Elementy blokowe i palisady murki oporowe do wys. 1,2 m bez dodatkowego obciążenia górnego poziomu, obrzeża rabat i klombów, ściany tarasów ziemnych, podmurówki ogrodzeń, obrzegowanie placów ogrodowych, obrzegowanie schodów terenowych. 04 KORZYŚCI WYNIKAJĄCE ZE STOSOWANIA PRODUKTU Na budowę dostarczany jest gotowy element, który po zamontowaniu(wbudowaniu) posiada docelową, w pełni wykończoną powierzchnię, Oszczędność na kosztach wykonania na budowie szalunków, montażu zbrojenia, wykończenia powierzchni widocznej (np. poprzez tynkowanie czy oklejanie płytkami elewacyjnymi), Dowolna, zależna od wizji architekta kolorystyka elementu i sposób wykończenia powierzchni, Możliwość produkowania w dowolnych kształtach i rozmiarach, Zgodność kolorystyczna z innymi produktami z oferty Probet-Dasag (płyty zewnętrzne, schody, płyty cokołowe itd.).

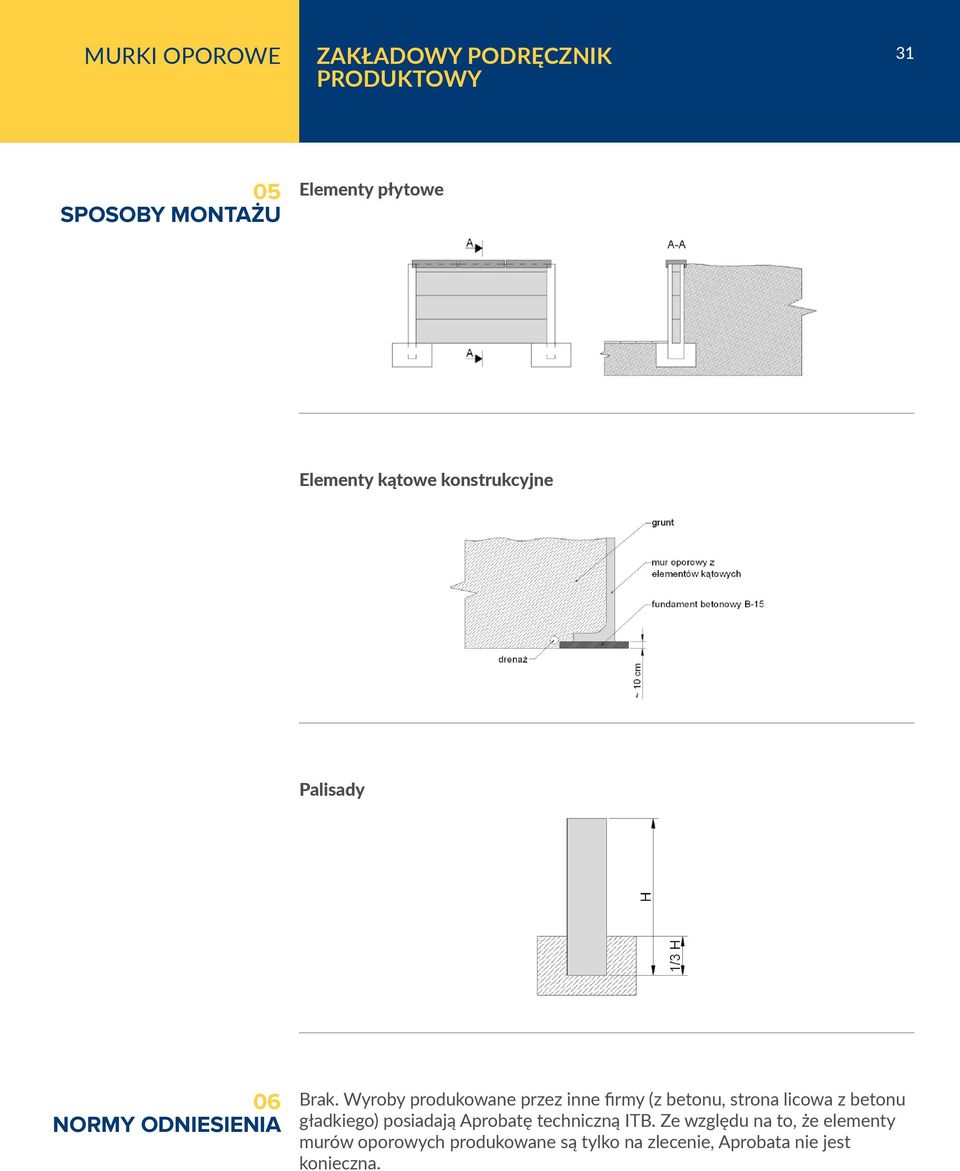

5 31 05 SPOSOBY MONTAŻU Elementy płytowe Elementy kątowe konstrukcyjne Palisady 06 NORMY ODNIESIENIA Brak. Wyroby produkowane przez inne firmy (z betonu, strona licowa z betonu gładkiego) posiadają Aprobatę techniczną ITB. Ze względu na to, że elementy murów oporowych produkowane są tylko na zlecenie, Aprobata nie jest konieczna.
