OPIS TECHNICZNY. Załącznik A do SIWZ I. CIĄGNIK SIODŁOWY

Transkrypt

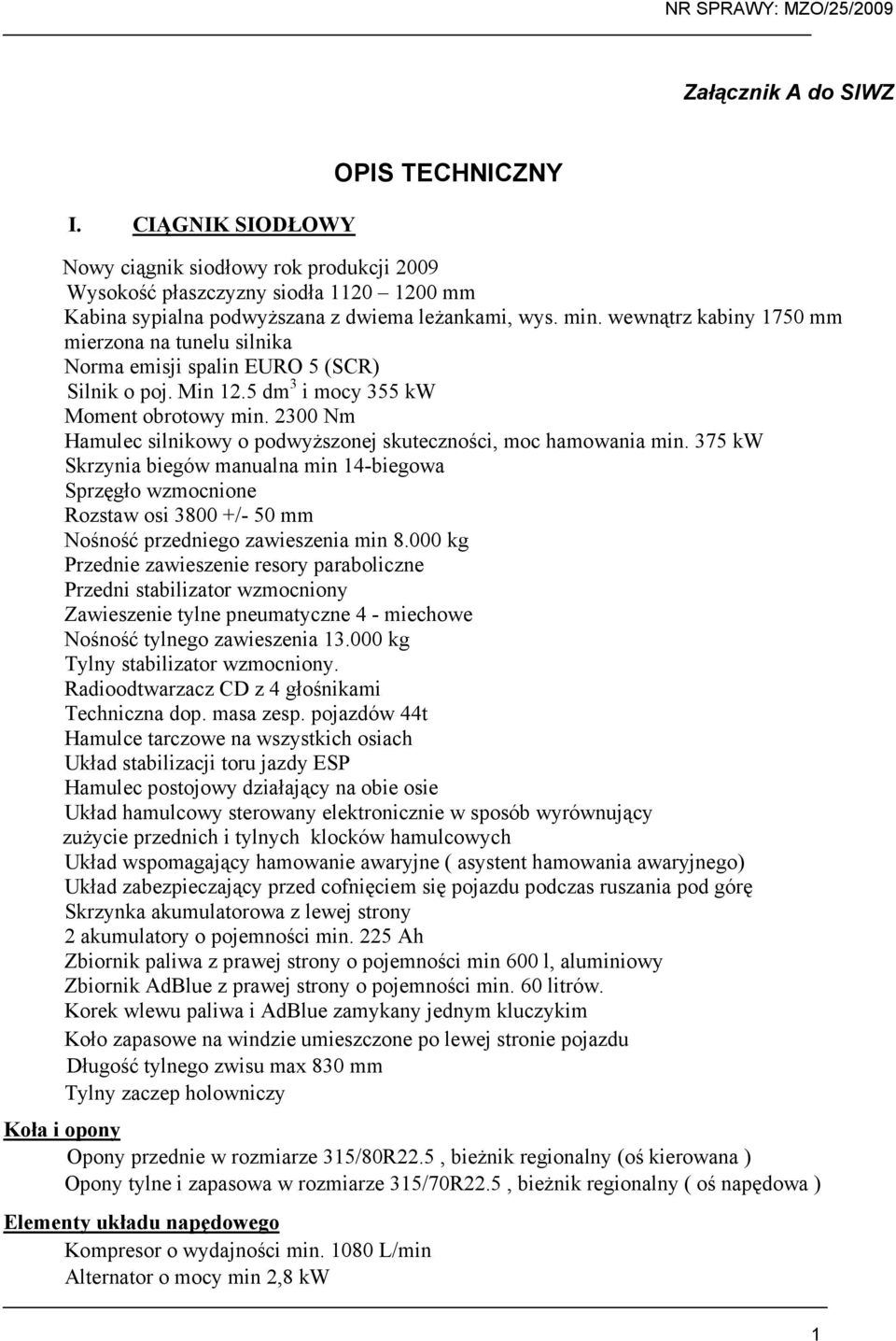

1 Załącznik A do SIWZ I. CIĄGNIK SIODŁOWY OPIS TECHNICZNY Nowy ciągnik siodłowy rok produkcji 2009 Wysokość płaszczyzny siodła mm Kabina sypialna podwyŝszana z dwiema leŝankami, wys. min. wewnątrz kabiny 1750 mm mierzona na tunelu silnika Norma emisji spalin EURO 5 (SCR) Silnik o poj. Min 12.5 dm 3 i mocy 355 kw Moment obrotowy min Nm Hamulec silnikowy o podwyŝszonej skuteczności, moc hamowania min. 375 kw Skrzynia biegów manualna min 14-biegowa Sprzęgło wzmocnione Rozstaw osi /- 50 mm Nośność przedniego zawieszenia min kg Przednie zawieszenie resory paraboliczne Przedni stabilizator wzmocniony Zawieszenie tylne pneumatyczne 4 - miechowe Nośność tylnego zawieszenia kg Tylny stabilizator wzmocniony. Radioodtwarzacz CD z 4 głośnikami Techniczna dop. masa zesp. pojazdów 44t Hamulce tarczowe na wszystkich osiach Układ stabilizacji toru jazdy ESP Hamulec postojowy działający na obie osie Układ hamulcowy sterowany elektronicznie w sposób wyrównujący zuŝycie przednich i tylnych klocków hamulcowych Układ wspomagający hamowanie awaryjne ( asystent hamowania awaryjnego) Układ zabezpieczający przed cofnięciem się pojazdu podczas ruszania pod górę Skrzynka akumulatorowa z lewej strony 2 akumulatory o pojemności min. 225 Ah Zbiornik paliwa z prawej strony o pojemności min 600 l, aluminiowy Zbiornik AdBlue z prawej strony o pojemności min. 60 litrów. Korek wlewu paliwa i AdBlue zamykany jednym kluczykim Koło zapasowe na windzie umieszczone po lewej stronie pojazdu Długość tylnego zwisu max 830 mm Tylny zaczep holowniczy Koła i opony Opony przednie w rozmiarze 315/80R22.5, bieŝnik regionalny (oś kierowana ) Opony tylne i zapasowa w rozmiarze 315/70R22.5, bieŝnik regionalny ( oś napędowa ) Elementy układu napędowego Kompresor o wydajności min L/min Alternator o mocy min 2,8 kw 1

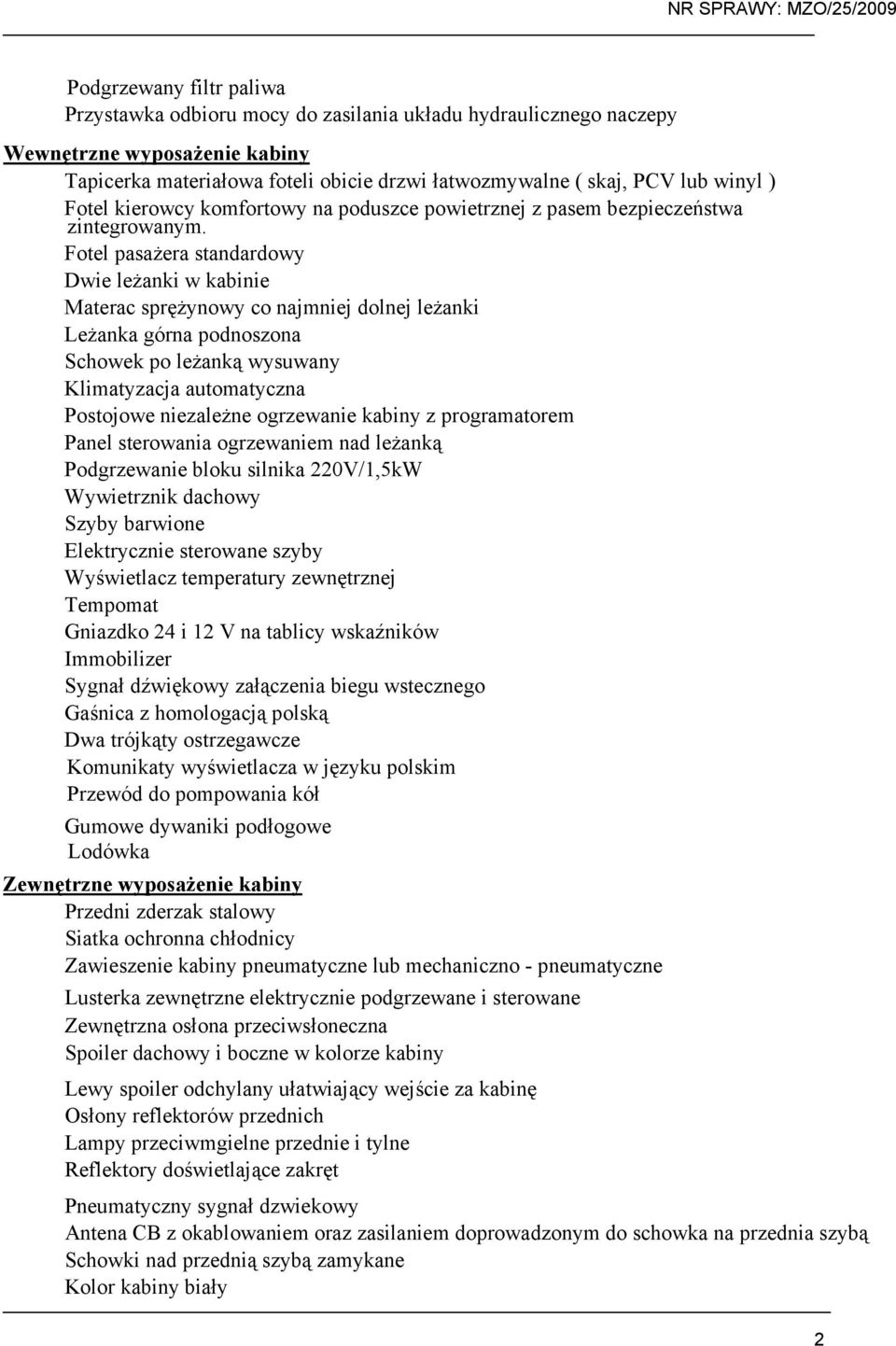

2 Podgrzewany filtr paliwa Przystawka odbioru mocy do zasilania układu hydraulicznego naczepy Wewnętrzne wyposaŝenie kabiny Tapicerka materiałowa foteli obicie drzwi łatwozmywalne ( skaj, PCV lub winyl ) Fotel kierowcy komfortowy na poduszce powietrznej z pasem bezpieczeństwa zintegrowanym. Fotel pasaŝera standardowy Dwie leŝanki w kabinie Materac spręŝynowy co najmniej dolnej leŝanki LeŜanka górna podnoszona Schowek po leŝanką wysuwany Klimatyzacja automatyczna Postojowe niezaleŝne ogrzewanie kabiny z programatorem Panel sterowania ogrzewaniem nad leŝanką Podgrzewanie bloku silnika 220V/1,5kW Wywietrznik dachowy Szyby barwione Elektrycznie sterowane szyby Wyświetlacz temperatury zewnętrznej Tempomat Gniazdko 24 i 12 V na tablicy wskaźników Immobilizer Sygnał dźwiękowy załączenia biegu wstecznego Gaśnica z homologacją polską Dwa trójkąty ostrzegawcze Komunikaty wyświetlacza w języku polskim Przewód do pompowania kół Gumowe dywaniki podłogowe Lodówka Zewnętrzne wyposaŝenie kabiny Przedni zderzak stalowy Siatka ochronna chłodnicy Zawieszenie kabiny pneumatyczne lub mechaniczno - pneumatyczne Lusterka zewnętrzne elektrycznie podgrzewane i sterowane Zewnętrzna osłona przeciwsłoneczna Spoiler dachowy i boczne w kolorze kabiny Lewy spoiler odchylany ułatwiający wejście za kabinę Osłony reflektorów przednich Lampy przeciwmgielne przednie i tylne Reflektory doświetlające zakręt Pneumatyczny sygnał dzwiekowy Antena CB z okablowaniem oraz zasilaniem doprowadzonym do schowka na przednia szybą Schowki nad przednią szybą zamykane Kolor kabiny biały 2

3 Dodatkowe elementy podwozia Siodło Jost, sworzeń królewski 50 mm (2") Pozycja siodła 675 mm przed osią tylną Pomost za kabiną Lampa oświetlająca siodło Złącze pneumatyczne przyczepy EC Podłączenie naczepy 2 x 7-polowe Pojazd przystosowany do współpracy z naczepami z oświetleniem LED Hamulec manewrowy przyczepy II. NACZEPA ALUMINIOWA z RUCHOMĄ PODŁOGĄ Rama Konstrukcja stalowa wykonana ze stali konstrukcyjnej o podwyŝszonej wytrzymałości Podwozie 3-osie tarczowe SAF, obciąŝenie techniczne osi do 9000 kg, Zawieszenie pneumatyczne, Pierwsza oś podnoszona, Zawór podnoszenia i opuszczania platformy, płyta sprzęgu z 2 calowym sworzniem królewskim, dwuzakresowe nogi podporowe, boczne zabezpieczenia przeciwnajazdowe zgodny z ECE, zderzak tylny zgodny z ECE Układ hamulcowy Zgodny z ECE, Automatyczna regulacja hamulców, System antyblokujący ABS/EBS zgodne z ADR, Skrzynia ładunkowa Ruchoma podłoga, Zabudowa aluminiowa, Drzwi tylne aluminiowe z 2 zamkami na skrzydło, Sciana przednia aluminiowa, Ruchoma ściana wewnątrz skrzyni Opończa zwijana do boku, Instalacja elektryczna 24 V zgodna z przepisami ECE i ADR, Swiatła tylne zespolone ze światłem cofania, przeciwmgielnym, kierunkowskazami oraz trójkątami odblaskowymi, Oświetlenie tablicy rejestracyjnej, Swiatła obrysowe, Oświetlenie boczne, Tablice odblaskowe, 3

4 Na ścianie przedniej 2 gniazda przyłączeniowe oraz gniazda ABS/EBS bez przewodów łączących Lakierowanie Wszystkie elementy stalowe przed lakierowaniem dwukrotnie śrutowane, Lakierowane w komorach lakierniczych standardowo, rama na kolor czarny RAL 9005 zabudowa na kolor zielony RAL Koła Felgi stalowe, ogumienie 385/65 R 22,5 7 sztuk Inne wyposaŝenie 2 kliny z mocowaniem, Skrzynka narzędziowa z zamkiem, 6 błotników, tylne błotniki z chlapaczami, Drabinka aluminiowa, Kosz na jedno koło zapasowe Złącza hydrauliczne wyprowadzone na ścianie przedniej naczepy Grafika reklamowa-lakierowana MZO PRUSZKÓW / 2 kolory pow 3m 2 na 1 stronę naczepy łacznie 6m 2 /. Wymagane Świadectwo Homologacji wydane przez Ministerstwo Infrastruktury A Długość zewnętrzna ca.mm B Długość wewnętrzna platformy ca.mm C Szerokość zewnętrzna ca.mm D Szerokość wewn. Platformy ca.mm E Wysokość zewnętrzna ca.mm F Wysokość wewnętrzna ca.mm G Rozstaw kół ca.mm 2040/2100 H Rozstaw osi ca.mm K Wysokość siodła ca.mm L Wysokość platformy ca.mm M Rozstaw: czop oś środkowa ca.mm Ogumienie - 385/65 R22,5 Ilość europalet szt. 33 Masa całkowita ca.kg Masa własna ca.kg ok.9200 Nacisk na oś ca.kg Nacisk na siodło ca.kg Pojemność ładunkowa ca.m III.ZESTAW HYDRAULICZNY DO PODŁOGI RUCHOMEJ Z POMPĄ TŁOCZKOWA : W skład zestawu wchodzą: Zbiornik oleju o pojemności L Pompa zębata zawór hydrauliczny 4

5 Szybkozłącze 2 kpl WąŜ ssący Przewody ciśnieniowe Elementy montaŝowe olej hydrauliczny montaŝ 5
