PRZEDMIAR ROBÓT. Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem d.1.1 kalk. własna

Transkrypt

1 PRZEPUST UŚCIE GORLICKIE PRZEDMIAR ROBÓT Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem d.1.1 kalk. własna 2 Wytyczenie obiektu Wytyczenie projektowanego obiektu mostowego (płyta fundamentowa, korpusy przyczółków, skrzydeł, płyty pomostowej, płyt przejściowych) oraz jego elementów (kapy chodnikowe, barieroporęczy, krawężników itp.) 1 kpl RAZEM ROBOTY ROZBIÓRKOWE Roboty droqowe Frezowanie nawierzchni asfaltowej na dojazdach gr.10cm - UWAGA: MATERIAŁ Z ROZBIÓRKI NALEŻY OD- TRANSPORTOWAĆ NA PLAC SKŁADOWY INWESTORA KNR AT Roboty remontowe - frezowanie nawierzchni bitumicznej o gr. 10 cm z wywozem materiału z rozbiórki 2 d na odl. do 1 km 594 m KNR d Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu samochodem samowyładowczym - dodatek za każdy następny rozpoczęty 1 km Krotność = 9 poz.2*0.1 m RAZEM Rozbiórka podbudowy gr.0-30cm 4 d KNR Rozbiórka podbudowy z tłucznia 594 m d KNR Załadowanie gruzu koparko-ładowarką przy obsłudze na zmianę roboczą przez 3 samochody skrzyniowe poz.4 m KNR Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu samochodem 6 d samowyładowczym na odległość 1 km poz.5 m KNR Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu samochodem 7 d samowyładowczym - dodatek za każdy następny rozpoczęty 1 km Krotność = 9 poz.5 m Demontaż bariery SP-04 - UWAGA: MATERIAŁ Z ROZBIÓRKI NALEŻY ODTRANSPORTOWAĆ NA PLAC SKŁADOWY INWESTORA 8 d KNR Rozebranie barier stalowych pojedynczych M m RAZEM d d KNR M KNR M Transp.blokow o masie do 50 kg przy recznym zaladowaniu i wyladowaniu sa-moch.skrzyniowymi na odleg. 1 km - UWaGa: MATERIAŁ Z ROZBIÓRKI NALEŻY ODTRANSPORTOWAĆ NA PLAC SKŁADOWY INWESTORA poz.8*0.028 t RAZEM Transport bloków i brył ceglanych i betonowych przy ręcznym załadowaniu i wyładowaniu samochodami skrzyniowymi - dodatek za każdy następny rozpoczęty 1 km Krotność = 9 poz.9 t RAZEM Roboty mostowe Rozbiórka przepustu 11 d KNR Rozbiórka elementów konstrukcji betonowych zbrojonych m 3 12 d M m KNR M Załadowanie gruzu koparko-ładowarką przy obsłudze na zmianę roboczą przez 3 samochody samowyładowcze RAZEM poz.11 m RAZEM KNR 4-04 Wywiezienie gruzu z terenu rozbiorki przy mechanicznym zaladowaniu i wyladowad niu samochodem samowyladowczym na odleg. 1 km M poz.11 m RAZEM KNR 4-04 Wywiezienie gruzu z terenu rozbiorki przy mechanicznym zaladowaniu i wyladowad niu samoch.samowyl.- dod.za kazdy nast.rozp. 1 km M Krotność = 9 poz.11 m RAZEM ROBOTY GEODEZYJNE ROBOTY ZIEMNE Roboty ziemne na dojazdach do mostu Roboty mechaniczne Roboty mechaniczne przy wykopach 15 KNNR 1 Roboty ziemne wykonywane koparkami podsiębiernymi o poj.łyżki 0.40 m3 w

2 d gr.kat. III-IV z transportem urobku na odległość do 1 km samochodami samowyładowczymi 1220 m RAZEM KNNR 1 Dodatek za każdy rozp. 1 km transportu ziemi samochodami samowyładowczymi d po drogach o nawierzchni utwardzonej(kat.gr. I-IV) Krotność = m RAZEM Roboty mechaniczne przy przebudowie rowów 17 KNNR 1 Roboty ziemne wykonywane koparkami podsiębiernymi o poj.łyżki 0.40 m3 w d gr.kat. III-IV z transp.urobku na odl.do 1 km sam.samowyład. WYKOPY PRZY PRZEBUDOWIE ROWU LEWOSTRONNEGO PRZED OBIEKTEM: WYKOPY PRZY PRZEBUDOWIE ROWU PRAWOSTRONNEGO ZA OBIEKTEM: WYKOPY PRZY PRZEBUDOWIE ROWU LEWOSTRONNEGO ZA OBIEKTEM: A (obliczenia pomocnicze) m RAZEM KNNR 1 Dodatek za każdy rozp. 1 km transportu ziemi samochodami samowyładowczymi d po drogach o nawierzchni utwardzonej(kat.gr. I-IV) Krotność = 4 poz.17 m RAZEM PODPORY Fundamenty Beton wyrównawczy pod płytę fundamentową z betonu klasy B15 (C12/15) c 19 KNR 2-33 Deskowanie tradycyjne - płyty ustrojów niosących bez wsporników d m RAZEM KNR 2-33 Betonowanie przy użyciu żurawia konstrukcji niezbrojonych - ławy i stopy fundad mentowe m RAZEM KNR 2-33 Deskowanie płytami ze sklejki bakelizowanej - podpory masywne, ściany oporowe i d ściany maskujące o wysokości do 4 m 36.5 m RAZEM KNR 2-33 Betonowanie przy użyciu pompy na samochodzie - stopy,płyty i ławy fundamentod we - UWAGA: BETON MOSTOWY NA KRUSZYWIE BAZALTOWYM KLASY C35/ m RAZEM Zbrojenie Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem 23 KNR 2-33 Przygotowanie zbrojenia na budowie fundamenty podpór - pręty o śr. do 14 mm d t RAZEM KNR 2-33 Montaż zbrojenia fundamenty podpór - pręty o śr. do 14 mm - UWAGA: -M- BEZ d PREFABRYKATÓW ZBROJARSKICH poz.23 t RAZEM KNR 2-33 Przygotowanie zbrojenia na budowie fundamenty podpór - pręty o śr. do mm d t RAZEM KNR 2-33 Montaż zbrojenia fundamenty podpór - pręty o śr. do mm - UWAGA: -Md BEZ PREFABRYKATÓW ZBROJARSKICH poz.25 t RAZEM KNR 2-33 Izolacje przeciwwilgociowe powłokowe bitumiczne - wykonywane na zimno - poziod me z emulsji asfaltowej - trzy warstwy - powierzchnia w jednym miejscu do 100 m2 analogia Krotność = 3 59 m RAZEM KNR 2-33 Izolacje przeciwwilgociowe powłokowe bitumiczne - wykonywane na zimno - pionod we z emulsji asfaltowej - trzy warstwy - powierzchnia w jednym miejscu do 100 m2 4.2 analogia Krotność = m RAZEM Deskowanie i betonowanie z betonu mostowego na kruszywie bazaltowym klasy C35/45 Izolacja bitumiczna cienkowarstwowa Ściany Deskowanie i betonowanie z betonu mostowego na kruszywie bazaltowym klasy C35/45 29 KNR 2-33 Deskowanie płytami ze sklejki bakelizowanej - podpory masywne, ściany oporowe i d ściany maskujące o wysokości do 4 m - ANALOGIA: DESKOWANIE PłYtAMI ir. 10cm

3 analogia ZE SKLEJKI KORPUSU PRZYCZÓŁKA 132 m RAZEM KNR 2-33 Betonowanie przy użyciu pompy na samochodzie - podpory,ściany oporowe i mury d pachwinowe - UWAGA: BETON MOSTOWY NA KRUSZYWIE BAZALTOWYM KLASY C35/45 46 m RAZEM KNR 2-33 Przygotowanie zbrojenia na budowie podpory słupowe i przyczółki - pręty o śr. 10- d mm 2.2 t RAZEM KNR 2-33 Montaż zbrojenia podpory słupowe i przyczółki - pręty o śr mm - UWAGA: - d M- BEZ PREFABRYKATÓW ZBROJARSKICH poz.31 t RAZEM KNR 2-33 Przygotowanie zbrojenia na budowie podpory słupowe i przyczółki - pręty o śr. 16- d mm 3.3 t RAZEM KNR 2-33 Montaż zbrojenia podpory słupowe i przyczółki - pręty o śr mm - UWAGA: d M- BEZ PREFABRYKATÓW ZBROJARSKICH poz.33 t RAZEM KNR 2-33 Przygotowanie zbrojenia na budowie podpory słupowe i przyczółki - pręty o śr. 28- d mm 0.1 t RAZEM KNR 2-33 Montaż zbrojenia podpory słupowe i przyczółki - pręty o śr mm - UWAGA: - d M- BEZ PREFABRYKATÓW ZBROJARSKICH poz.35 t RAZEM KNR 2-33 Izolacje przeciwwilgociowe powłokowe bitumiczne - wykonywane na zimno - pionod we z emulsji asfaltowej - trzy warstwy - powierzchnia w jednym miejscu do 100 m2 analogia Krotność = m RAZEM Zabezpieczenie antykorozyjne powłoką malarską - UWAGA: DO MALOWANIA ZASTOSOWAĆ POWŁOKĘ AKRYLOWĄ O KOLORZE RAL KNR AT-40 Szpachlowanie warstwą zaprawy 3 mm podłoży pionowych d analogia 57 m KNR-W 7-12 Malowanie farbą emulsyjną powierzchni pionowych, skośnych i cylindrycznych d konstrukcji betonowych - dwie warstwy Krotność = 2 RAZEM poz.38 m RAZEM KNR 2-33 Deskowanie płytami ze sklejki bakelizowanej - podpory masywne, ściany oporowe i d ściany maskujące o wysokości do 4 m - AnAlOgIa: DESKOWANIE PŁYTAMI ZE SKLEJKI SKRZYDEŁ 58 m RAZEM KNR 2-33 Betonowanie przy użyciu pompy na samochodzie - podpory,ściany oporowe i mury d pachwinowe - UWAGA: BETON MOSTOWY NA KRUSZYWIE BAZALTO Zbrojenie Izolacja bitumiczna cienkowarstwowa Skrzydła Deskowanie i betonowanie z betonu mostowego na kruszywie bazaltowym klasy C35/45 WYM KLASY C35/ m RAZEM Zbrojenie 42 KNR 2-33 Przygotowanie zbrojenia na budowie ściany i skrzydełka - pręty o śr. do 14 mm d t RAZEM KNR 2-33 Montaż zbrojenia ściany i skrzydełka - pręty o śr. do 14 mm - UWAGA: -M- BEZ d PREFABRYKATÓW ZBROJARSKICH poz.42 t RAZEM KNR 2-33 Przygotowanie zbrojenia na budowie ściany i skrzydełka - pręty o śr mm d

4 0.8 t RAZEM KNR 2-33 Montaż zbrojenia ściany i skrzydełka - pręty o śr mm - UWAGA: -M- BEZ d PREFABRYKATÓW ZBROJARSKICH poz.44 t RAZEM KNR 2-33 Izolacje przeciwwilgociowe powłokowe bitumiczne - wykonywane na zimno - pionod we z emulsji asfaltowej - pierwsza warstwa - powierzchnia w jednym miejscu do analogia m2 Krotność = 3 78 m RAZEM Zabezpieczenie antykorozyjne powłoką malarską - UWAGA: DO MALOWANIA ZASTOSOWAĆ POWŁOKĘ AKRYLOWĄ O KOLORZE RAL KNR AT-40 Szpachlowanie warstwą zaprawy 3 mm podłoży pionowych d analogia 19 m KNR-W 7-12 Malowanie farbą emulsyjną powierzchni pionowych, skośnych i cylindrycznych d konstrukcji betonowych - dwie warstwy 4.4 Krotność = 2 RAZEM poz.47 m RAZEM KNR 2-13 Repery stalowe osadzone na budowli lub w skale d szt RAZEM KNR 2-33 Deskowanie płytami inwentaryzowanymi i sklejką - płyty ustrojów niosących bez d wsporników 68 m RAZEM KNR 2-33 Betonowanie przy użyciu pompy na samochodzie płyt ustrojów niosących bez d wsporników pełnych - UWAGA: BETON KLASY C35/45 MOSTOWY NA KRU SZYWIE BAZALTOWYM 28 m RAZEM KNR 2-33 Przygotowanie zbrojenia na budowie prętami o śr mm płyt ustrojów niosąd cych pełnych bez wsporników 1.35 t RAZEM KNR 2-33 Montaż zbrojenia prętami o śr mm płyt ustrojów niosących pełnych bez d wsporników - UWAGA: -M- BEZ PREFABRYKATÓW ZBROJARSKICH poz.52 t RAZEM KNR 2-33 Przygotowanie zbrojenia na budowie prętami o śr mm płyt ustrojów niosąd cych pełnych bez wsporników 2.1 t RAZEM KNR 2-33 Montaż zbrojenia prętami o śr mm płyt ustrojów niosących pełnych bez d wsporników - UWAGA: -M- BEZ PREFABRYKATÓW ZBROJARSKICH poz.54 t RAZEM Zabezpieczenie antykorozyjne powłoką malarską - UWAGA: DO MALOWANIA ZASTOSOWAC POWŁOKĘ AKRYLOWĄ O KOLORZE RAL KNR AT-40 Szpachlowanie warstwą zaprawy 3 mm podłoży poziomych d analogia 63 m KNR-W 7-12 Malowanie farbą emulsyjną powierzchni sufitowych konstrukcji betonowych - dwie d warstwy Izolacja bitumiczna cienkowarstwowa Montaż reperów pomiarowych na obiekcie PŁYTA POMOSTOWA Płyta pomostowa Deskowanie i betonowanie z betonu mostowego na kruszywie bazaltowym klasy C35/45 Zbrojenie płyty pomostowej Krotność = 2 poz.56 m Izolacja termozgrzewalna płyty pomostowej 58 KNR 2-33 Przygotowanie poziomych i pionowych powierzchni elementów mostów pod izolad cje - ręczne oczyszczenie powierzchni analogia 63 m

5 NNRNKB (z.v) Izolacje przeciwwilgociowe z papy zgrzewalnej o pow.ponad 5 m2 - ANALOd GIA: IZOLACJA PŁYTY POMOSTOWEJ Z MOSTOWEJ PAPY TERMOZanalogia GRZEWALNEJ poz.58 m KNR 2-33 Deskowanie tradycyjne - płyty ustrojów niosących bez wsporników d KAPA K3: 2*( )*0.20 KAPA K4: m *( )*0.20 m RAZEM KNR 2-33 Betonowanie przy użyciu żurawia konstrukcji niezbrojonych - ławy i stopy fundad mentowe KAPA K3: 2*(2.05*3.75*0.20) KAPA K4: m *(0.55*3.75*0.20) m RAZEM KNR 2-33 Deskowanie płytami inwentaryzowanymi i sklejką - wsporniki i gzymsy d m RAZEM KNR 2-33 Betonowanie przy użyciu pompy na samochodzie wsporników i gzymsów - UWAd GA: BETON KLASY C30/37 MOSTOWY NA KRUSZYWIE BAZALTOWYM m RAZEM KNR 2-33 Przygotowanie zbrojenia na budowie prętami o śr mm wsporników i gzymd sów 3.3 t RAZEM KNR 2-33 Montaż zbrojenia prętami o śr mm wsporników i gzymsów - UWAGA: -Md BEZ PREFABRYKATÓW ZBROJARSKICH poz.64 t RAZEM Kotwy talerzowe do kap chodnikowych. Dostawa + montaż d kalk. własna 26 szt RAZEM KNR 2-33 Zalanie szwu dylatacyjnego o szer.do 2 cm masą asfaltową d m RAZEM KNR AT-03 Roboty remontowe - cięcie piłą nawierzchni betonowych niespękanych na gł. 4 cm d m RAZEM KNR 2-33 Zalanie szczeliny o szer.do 2 cm masą trwale plastyczną d analiza indywidualna Kapy chodnikowe Beton wyrównawczy pod kapami chodnikowymi - Beton klasy C16/20 gr. 20cm Deskowanie i betonowanie z betonu mostowego na kruszywie bazaltowym klasy C30/37 Kapy chodnikowe Kotwy talerzowe do mocowania kap chodnikowych Dylatacja pozorna kap chodnikowych z masy zalewowej trwale plastycznej Izolacja pomiędzy krawęznikiem kamiennym a kapą chodnikową poz.68 m RAZEM Krawężnik mostowy granitowy 20x20cm ułożony na podlewce z zaprawy cementowej niskoskurczowej 70 KNR 2-33 Montaż krawężników na prostej d m RAZEM KNR 2-33 Izolacje typu 'Grace' i inne z folii samoprzylepnych poziome d ANALOGIA: USZCZELNIENIE POMIĘDZY KRAWĘŻNIKIEM A JEZDNIĄ analogia poz.70*0.05*2 m RAZEM KNR 2-14 Wiercenie otworu w żelbecie poziomo z lądu o głębokości do 25 cm d poz.70*2 otw RAZEM KNR 2-33 Przygotowanie zbrojenia na budowie prętami o śr mm płyt ustrojów niosąd cych pełnych bez wsporników - ANALOGIA: KOTWY DO WKLEJENIA 0.04 t RAZEM KNR 2-33 Montaż zbrojenia prętami o śr mm płyt ustrojów niosących pełnych bez d wsporników - UWAGA: -M- BEZ PREFABRYKATÓW ZBROJARSKICH poz.73 t RAZEM Wklejanie kotw stalowych klejem z żywicy epoksydowem d.5.3 kalk. własna poz.72 szt RAZEM

6 Dostawa + montaż na obiekcie bariero-poręczy mostowej N2/W2/B o znormalizod.5.4 kalk. własna wanym ugięciu dynamicznym D=max.0.3m z z elementami odblaskowymi z blachy aluminiowej oklejonej folią odblaskową II typ w kolorze biało-czerwonym m RAZEM KNR 2-33 Wykonanie elementów odwodnienia ustrojów niosących - sączki odwadniające d elem RAZEM Montaż drenażu z geowłókniny d m RAZEM Dostawa materiałów, sprzętu oraz wykonanie uciąglenia z geosiatki o wytrzymałośd.5.7 kalk. własna ci podłużnej i porzecznej min. 50kN/m GEOSIATKA NA OBIEKCIE I W OBRĘBIE OBIEKTU: 15.00*6.00 m RAZEM KNNR 6 Skropienie asfaltem nawierzchni drogowych d m RAZEM KNR 2-31 Nawierzchnia z mieszanki asfaltu lanego grysowej - warstwa wiążąca o grubości 2 d cm - ANALOGIA: WARSTWA WIĄŻĄCA Z ASFALTU LANEGO MA 11 35/50 gr.4.5cm poz.80 m RAZEM KNR 2-31 Nawierzchnia z mieszanki asfaltu lanego grysowej - warstwa wiążąca - za każdy d dalszy 1 cm grubości Krotność = 2.5 poz.81 m RAZEM KNNR 6 Dodatek za transport mieszanki mineralno-bitumicznej - 1 km ponad 5 km d Krotność = poz.81*0.04*2.3 t RAZEM KNNR 6 Skropienie asfaltem nawierzchni drogowych d poz m RAZEM KNNR 6 Nawierzchnie z mieszanek mineralno-bitumicznych asfaltowych o grubości 4 cm d (warstwa ścieralna) - ANALOGIA: WARSTWA ŚCIERALNA Z MIESZANKI AC S 50/70 gr. 5cm Krotność = 1.25 poz.84 m RAZEM KNNR 6 Dodatek za transport mieszanki mineralno-bitumicznej - 1 km ponad 5 km d Krotność = poz.85*0.05*2.3 t RAZEM KNR-W 7-12 Czyszczenie strumieniowo-ścierne powierzchni poziomych konstrukcji betonod wych 63 m KNR 7-11 Gruntowanie podłoży betonowych - ANALOGIA: GRUNTOWANIE PODŁOŻY d BETONOWYCH WRAZ Z SZEROKOŚCIĄ 5cm KRAWĘŻNIKA POD NA- WIERZCHNIE 63 m KNR 7-11 Wykonanie powłok z żywic sztucznych na otwartej przestrzeni - 3 warstwy d analogia poz.88 m d.6.1 KNR Deskowanie tradycyjne - płyty ustrojów niosących bez wsporników 3 m RAZEM d.6.1 KNR Betonowanie przy użyciu żurawia konstrukcji niezbrojonych - ławy i stopy fundamentowe 5.6 m RAZEM Bariero-poręcz na obiekcie o poziomie powstrzymywania N2/W2/B Sączki odwadniajace izolacje pomostu Drenaż izolacji płyty pomostu z geowłókniny Montaż dylatcji poprzez zastosowanie geosytetyków - uciąlenie nawierzchni Nawierzchnia bitumiczna mostu Warstwa wiążąca z mieszanki MA 11 35/50 gr.4.5cm Warstwa ścieralna na obiekcie z mieszanki AC 11 S 50/70 gr. 5cm Nawierzchnia zabudowy chodnikowej na bazie żywic epoksydowo-poliuretanowych Nawierzchnia na opasce i chodniku PŁYTY PRZEJŚCIOWE Beton wyrównawczy pod płyty przejściowe - Beton klasy B15 (C12/15) gr. 10cm Deskowanie i betonowanie płyt przejściowych z betonu mostowego na kruszywie bazaltowym klasy C30/37

7 92 d.6.2 KNR d.6.2 KNR Deskowanie płytami inwentaryzowanymi i sklejką - płyty ustrojów niosących bez wsporników 10.5 m RAZEM Betonowanie przy użyciu pompy na samochodzie płyt ustrojów niosących bez wsporników pełnych - UWAGA: BETON KLASY C30/37 MOSTOWY NA KRU- SZYWIE BAZALTOWYM 19.6 m RAZEM d.6.3 KNR Przygotowanie zbrojenia na budowie prętami o śr mm płyt ustrojów niosących pełnych bez wsporników SEGMENT 1: t d.6.3 KNR SEGMENT 2: t RAZEM Montaż zbrojenia prętami o śr mm płyt ustrojów niosących pełnych bez wsporników - UWAGA: - M- BEZ PREFABRYKATÓW ZBROJARSKICH poz.94 t RAZEM d.6.3 KNR Przygotowanie zbrojenia na budowie prętami o śr mm płyt ustrojów niosących pełnych bez wsporników SEGMENT 1: t d.6.3 KNR SEGMENT 2: t RAZEM Montaż zbrojenia prętami o śr mm płyt ustrojów niosących pełnych bez wsporników - UWAGA: - M- BEZ PREFABRYKATÓW ZBROJARSKICH poz.96 t RAZEM KNNR 5 Rury stalowe o śr. do 45 mm układane w betonie - ANALOGIA: MONTAŻ RUREK d STALOWYCH NA KOTWACH śr.28mm ŚCIANKI ZAPLECZNEJ analiza indywidualna SEGMENT 1: 2*8*0.35 SEGMENT 2: m d.6.4 KNR analogia d.6.5 KNR analogia 101 d.6.5 NNRNKB *7*0.35 m RAZEM Izolacje przeciwwilgociowe powłokowe bitumiczne - wykonywane na zimno - pionowe z emulsji asfaltowej - trzy warstwy - powierzchnia w jednym miejscu do 20 m2 Krotność = m RAZEM Izolacje z papy termozgrzewalnej Przygotowanie poziomych i pionowych powierzchni elementów mostów pod izolacje - ręczne oczyszczenie powierzchni 56 m RAZEM (z.v) Izolacje przeciwwilgociowe z papy zgrzewalnej o pow.ponad 5 m2 - ANALOGIA: IZOLACJA PŁYT PRZEJŚCIOWYCH Z MOSTOWEJ PAPY TERMOZanalogia GRZEWALNEJ 56 m RAZEM d.6.6 KNR Deskowanie tradycyjne - płyty ustrojów niosących bez wsporników 103 d.6.6 KNR SEGMENT 1: 2*( )*0.1 SEGMENT 2: m *( )*0.1 m RAZEM Zabezpieczenie izolacji przed uszkodzeniem - pozioma warstwa ochronna betonowa grubości 4 cm - ANALOGIA: BETON OCHRONY IZOLACJI C16/20 gr.5cm 70 m RAZEM d.6.6 KNR Zabezpieczenie izolacji przed uszkodzeniem - pozioma warstwa ochronna betonowa - dodatek lub potrącenie za każdy 1 cm grubości 2.35 m RAZEM d KNNR KNNR d d KNNR Zbrojenie płyt przejściowych Izolacje cienkowarstwowe Beton ochronny płyt przejściowych - Beton klasy C16/20 gr. 5cm ZASYP Roboty droqowe - dojazdy do mostu Formowanie skarp nasypu na dojazdach do mostu Roboty ziemne wykonywane ładowarkami kołowymi o poj. łyżki 1,25 m3 z transportem urobku samochodami samowył. na miejsce budowy - ANALOGIA: DOSTARCZENIE GRUNTU DO FORMOWANIA NASYPU, -UWAGA: -M- DODAC GRUNT DO FORMOWANIA NASYPU 1,22m3/m3 270 m RAZEM Formowanie i zagęszczanie nasypów o wys. do 3,0 m spycharkami w gruncie kat.iii poz.105 m RAZEM Roboty mostowe Zasypanie fundmentów gruntem rodzimym z zagęszczeniem do poziomu fundamentów Roboty ziemne wykonywane koparkami przedsiębiernymi o poj.łyżki 0.40 m3 w gr.kat. I-III w ziemi uprzednio zmag.w hałdach z transp.urobku na odl. 1 km sam.samowyład. - ANALOGIA: ZASYP GRUNTEM RODZIMYM 63 m

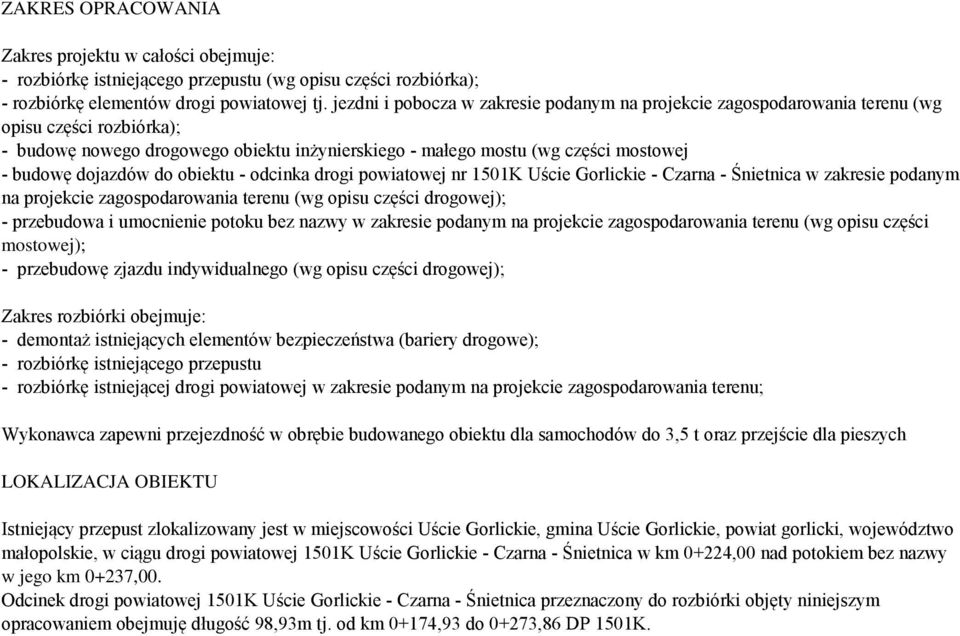

8 108 d d KNNR z.sz Zagęszczanie nasypów z gruntu spoistego kat.iii ubijakami mechanicznymi -współczynnik zagęszczenia Js=1.00) poz.107 m KNNR Zasypanie wykopów.fund.podłużnych,punktowych,rowów,wykopów obiektowych spycharkami z zagęszcz.mechanicznym ubijakami (gr.warstwy w stanie luźnym 35 cm) - kat.gr. I-II ANALOGIA : WYKONANIE WYMIANY GRUNTU POD PRZY- CZÓŁKAMI, STOPIEŃ ZAGĘSZCZENIA Is=1,0 UWAGA: -M- DODAĆ ZASYP-KE PIASKOWĄ (Mx1.22) 195 m RAZEM KNR-W 2-01 Umocnienie skarp i dna rowów brukiem, -UWAGA: -M- POZOSTAWIC BRUKOd WIEC Z KAMIENIA ŁAMANEGO I ZAPRAWĘ CEMENTOWĄ, RESZTE MATERIAŁÓW USUNĄĆ d KNR Mieszanka betonu zwykłego B 20 w warunkach przeciętnych ; cement 35 - konsystencja plastyczna - grupa kruszywa II m RAZEM poz.110*0.15 m RAZEM KNR 2-11 Budowle o obj m3 elementy betonowe d m RAZEM d KNNR Profilowanie i zagęszczanie podłoża wykonywane mechanicznie w gruncie kat. II-IV pod warstwy konstrukcyjne nawierzchni 695 m RAZEM d KNNR Profilowanie i zagęszczanie podłoża wykonywane mechanicznie w gruncie kat. II-IV pod warstwy konstrukcyjne nawierzchni m RAZEM KNNR 6 Warstwy odcinające zagęszczane mechanicznie o grubości 10 cm d m RAZEM KNNR 6 Warstwa dolna podbudowy z kruszyw naturalnych gr. 30 cm - ANALOGIA: DOLd NA PODBUDOWA Z KRUSZYWA NATURALNEGO 0/63mm gr.35cm Krotność = m RAZEM KNNR 6 Warstwa podbudowy z kruszyw łamanych gr. 20 cm d m RAZEM KNNR 6 Skropienie asfaltem nawierzchni drogowych - ANALOGIA: SKROPIENIE PODd BUDOWY TŁUCZNIOWEJ EMULSJĄ ASFALTOWĄ, -UWAGA: -M- ASFALT Zasypki piaskowe za przyczółkami ODWODNIENIE I UMOCNIENIE NASYPU PRZY PRZYCZÓŁKACH Umocnienie skarp nasypu przy przyczółkach Umocnienie stożków skarpowych kamieniem łamanym na podbudowie z betonu C16/20 gr.15cm Podwalina umocnienia stożków skarpowych z betonu hydrotechnicznego C16/20 DOJAZDY DO OBIEKTU Profilowanie pod warstwy konstrukcyjne dojazdów do obiektu Profilowanie koryta pod warstwy dojazdów Profilowanie koryta pod warstwy pobocza Warstwa kruszywa wyrównującego z kruszywa naturalnego 0/63mm stabilizowanego mechanicznie (w miejscach podniesienia niwelety o grubości większej od grubości konstrukcji oraz na poszerzeniu dojazdów) Warstwy odsączające i odcinajace Warstwa odcinająca podbudowy na dojazdach gr.10cm Podbudowa z kruszywa naturalnego stabilizowanego mechanicznie Podbudowa na dojazdachj z kruszywa naturalnego 0/63 stabilizowanego mechanicznie gr.35cm Podbudowa z kruszywa łamanego stabilizowanego mechanicznie Podbudowa pomocnicza na dojazdach z kruszywa łamanego stabilizowanego mechanicznie 0/31.5 gr.20cm Skropienie podbudowy drogowej Skropienie podbudowy tłuczniowej DROGOWY, ZMIANA ILOŚCI NA 1,0kg/m2 655 m RAZEM Skropienie podbudowy bitumicznej 119 KNNR 6 Skropienie asfaltem nawierzchni drogowych - ANALOGIA: SKROPIENIE WARSd TWY PODBUDOWY BITUMICZNEJ EMULSJĄ ASFALTOWĄ, -UWAGA: -M- ASFALT DROGOWY, ZMIANA ILOŚCI NA 0,6kg/m2 635 m RAZEM m 2

9 KNNR 6 Skropienie asfaltem nawierzchni drogowych - ANALOGIA: SKROPIENIE WARSd TWY WIĄŻĄCEJ EMULSJĄ ASFALTOWĄ, -UWAGA: -M- ASFALT DROGO-.3 WY, ZMIANA ILOŚCI NA 0,5kg/m m RAZEM KNNR 6 Podbudowy z mieszanek mineralno-bitumicznych asfaltowych gr. 8 cm - ANALOd GIA: PODBUDOWA Z MIESZANKI AC 22 P 35/50 gr.7cm Krotność = m RAZEM KNNR 6 Podbudowy z mieszanek mineralno-bitumicznych - dodatek za 1 km przewozu pod nad 5 km Krotność = 10 poz.121*0.07*2.3 t RAZEM KNNR 6 Nawierzchnie z mieszanek mineralno-bitumicznych asfaltowych o grubości 6 cm d (warstwa wiążąca) - ANALOGIA: WARSTWA WIĄŻĄCA Z MIESZANKI AC 16 W 35/50 gr. 6cm 615 m RAZEM KNNR 6 Dodatek za transport mieszanki mineralno-bitumicznej - 1 km ponad 5 km d Krotność = poz.123*0.06*2.3 t RAZEM KNNR 6 Nawierzchnie z mieszanek mineralno-bitumicznych asfaltowych o grubości 4 cm d (warstwa ścieralna) - ANALOGIA: WARSTWA ŚCIERALNA Z MIESZANKI AC S 50/70 gr. 5cm Krotność = m KNNR 6 Dodatek za transport mieszanki mineralno-bitumicznej - 1 km ponad 5 km d Krotność = poz.125*0.05*2.3 t RAZEM KNNR 6 Warstwa dolna podbudowy z kruszyw łamanych gr. 20 cm d m RAZEM Krawężnik drogowy zanikający i obniżony na zjeździe na ławie betonowej z oporem 128 KNR 2-31 Krawężniki betonowe wystające o wymiarach 20x30 cm na podsypce cementowod piaskowej - ANALOGIA: KRAWĘŻNIK DROGOWY ZANIKAJACY NA DOJAZ- DACH DO OBIEKTU 32 m RAZEM KNR 2-31 Ława pod krawężniki betonowa z oporem d poz.128*0.087 m RAZEM Dostawa + montaż bariery drogowej stalowej o poziomie powstrzymywania N2/ d kalk. własna W2/B o znormalizowanym ugięciu dynamicznym D=max.0,6m z z elementami odblaskowymi z blachy aluminiowej oklejonej folią odblaskową II typ w kolorze biało-czerwonym 102 m RAZEM KNR 2-11 Wykonanie koszy z siatki stalowej bez wyprawy o wymiarach 5.0x1.5x0.5 m d m RAZEM KNR 2-11 UMOCNIENIE DNA POTOKU - NARZUT KAMIENNY TYP CIĘŻKI NA BETONIE d m kalk. własna d.10 Skropienie warstwy wiążącej Podbudowa dojazdów do obiektu z betonu asfaltowego Podbudowa dojazdów z betonu asfaltowego AC 22 P 35/50 gr 7cm Nawierzchnia wiążąca dojazdów z betonu asfaltowego Warstwa wiążąca na dojazdach AC 16 W 35/50 gr. 6cm Warstwa ścieralna z betonu asfaltowego Warstwa ścieralna z mieszanki AC 11 S 50/70 gr. 5cm Nawierzchnia pobocza z kruszywa łamanego 0/25mm gr.20cm Montaż barier na dojazdach do obiektu UMOCNIENIE KORYTA W REJONIE OBIEKTU MOSTOWEGO Gurty betonowe - 2 szt m 3 10,000 RAZEM RAZEM ZAKRES OPRACOWANIA

10 ZAKRES OPRACOWANIA Zakres projektu w całości obejmuje: - rozbiórkę istniejącego przepustu (wg opisu części rozbiórka); - rozbiórkę elementów drogi powiatowej tj. jezdni i pobocza w zakresie podanym na projekcie zagospodarowania terenu (wg opisu części rozbiórka); - budowę nowego drogowego obiektu inżynierskiego - małego mostu (wg części mostowej - budowę dojazdów do obiektu - odcinka drogi powiatowej nr 1501K Uście Gorlickie - Czarna - Śnietnica w zakresie podanym na projekcie zagospodarowania terenu (wg opisu części drogowej); - przebudowa i umocnienie potoku bez nazwy w zakresie podanym na projekcie zagospodarowania terenu (wg opisu części mostowej); - przebudowę zjazdu indywidualnego (wg opisu części drogowej); Zakres rozbiórki obejmuje: - demontaż istniejących elementów bezpieczeństwa (bariery drogowe); - rozbiórkę istniejącego przepustu - rozbiórkę istniejącej drogi powiatowej w zakresie podanym na projekcie zagospodarowania terenu; Wykonawca zapewni przejezdność w obrębie budowanego obiektu dla samochodów do 3,5 t oraz przejście dla pieszych LOKALIZACJA OBIEKTU Istniejący przepust zlokalizowany jest w miejscowości Uście Gorlickie, gmina Uście Gorlickie, powiat gorlicki, województwo małopolskie, w ciągu drogi powiatowej 1501K Uście Gorlickie - Czarna - Śnietnica w km 0+224,00 nad potokiem bez nazwy w jego km 0+237,00. Odcinek drogi powiatowej 1501K Uście Gorlickie - Czarna - Śnietnica przeznaczony do rozbiórki objęty niniejszym opracowaniem obejmuję długość 98,93m tj. od km 0+174,93 do 0+273,86 DP 1501K.
