Wkład kominkowy Invicta Decor Roche 750

Transkrypt

1 Wkład kominkowy Invicta Decor Roche 750 Wyprodukowany we Francji żeliwny wkład kominkowy z gotowym ozdobnym frontem o fakturze przypominającej skałę, który pozwala na oszczędność kosztów związanych z wykonaniem klasycznej budowy. Urządzenie jest wyposażone w system spalania wtórnego. Charakterystyka: Numer kat.: Materiał: żeliwo - kolor grafitowy Kraj produkcji: Francja Moc nominalna: 14 kw Moc szczytowa: 28 kw Regulacja mocy: 4,5-14 kw Wydajność: 75% Emisja CO: 0,15% Wskaźnik energetyczny: 1 Temperatura spalin: 394 C Waga: 175 kg Szyba: szyba płaska System spalania wtórnego Regulacja prędkości palenia Regulacja powietrza wtórnego System czystej szyby (kurtyna powietrzna) Paliwo: suche drewno twardych drzew liściastych o wilgotności poniżej 20% Załadunek drewna: z przodu Zalecana długość polan: 33 cm Maksymalna długość polan: 55 cm Podłączenie wylotu spalin: od góry Średnica wylotu spalin: Ø 200 mm Wymiary zewn. (wys./szer./gł.): 895,5 x 750 x 457 mm Wizja ognia (wys./szer.): 427 x 427 mm Odległość od materiałów palnych: 7 cm po bokach i 7,5 cm od tyłu (w tym 5 cm izolacja) Powierzchnia grzewcza: m 2 Kubatura grzewcza: m 3 Flamme verte: 5 gwiazdek Gwarancja: 5 lat Norma: EN 13229, CE

2 Strona 2 z 5 DEFINICJE Wskaźnik energetyczny: Określa klasę energetyczną urządzenia. Jest ustalany pod względem 3 kryteriów: wydajności, emisji tlenku węgla (CO) i pyłów. Regulacja mocy: Możliwość dostosowania mocy grzewczej do wymogów pomieszczenia. Minimalna moc grzewcza jest osiągana przy zredukowanej prędkości palenia. Moc nominalna: Nominalna moc grzewcza to średnia ilość ciepła wytwarzana po załadowaniu odpowiedniej ilości drewna, przy normalnej (średniej) prędkości palenia. Wolne spalanie: Powolne spalanie w ciągu 3 godzin: uzyskuje się przy podciśnieniu 6 Pa oraz załadunku 4 kg suchego i twardego drewna w formie 1-2 nierozciętych polan o dużej średnicy (powyżej 16 cm), przy całkowicie zamkniętej przepustnicy prędkości palenia. Moc szczytowa: Podczas godzinnych testów laboratoryjnych notowana jest zmienna prędkość spalania drewna. Maksymalna moc grzewcza jest osiągana w ciągu 15 minut, podczas szczytowej aktywności wkładu kominkowego (maksymalna prędkość spalania). Powierzchnia grzewcza: To liczba metrów kwadratowych, które można ogrzać za pomocą wkładu kominkowego. Jest ona zależna od lokalizacji domu (ukształtowanie terenu, sąsiedztwo, ekspozycja na wiatr, itp.), współczynnika przenikalności cieplnej ścian, okien i dachu oraz układu pomieszczeń. Podawane wskaźniki dotyczą pomieszczeń o standardowej wysokości 2,5 m. System czystej szyby (kurtyna powietrzna): Strumień powietrza jest kierowany na wewnętrzną stronę szyby kominkowej, co zapobiega osadzaniu się sadzy. Jednakże ważnym warunkiem utrzymania szyby w czystości jest sprawność komina oraz stosowanie suchego drewna (wilgotność poniżej 20%) twardych drzew liściastych. System spalania wtórnego: Polega na wdmuchiwaniu przez tylną część urządzenia dodatkowego świeżego powietrza, które jest wstępnie ogrzewane w przestrzeni pomiędzy żeliwną płytą tylną a ścianą tylną wkładu, po czym kierowane do komory paleniska, w której rozpoczyna się spalanie wtórne węglowodoru i pyłów powstałych w wyniku spalania drewna. Proces ten zapewnia całkowite spalanie, zwiększa wydajność cieplną urządzenia, co z kolei ogranicza zużycie drewna oraz redukuje do minimum emisję zanieczyszczeń do atmosfery. Powietrze wtórne dodatkowo chroni szybę przed dymem oraz odkładaniem się sadzy. WSKAZÓWKI DOTYCZĄCE INTALACJI Podciśnienie w przewodzie kominowym powinno wynosić od 6 do 12 Pascali. Pomiaru można dokonać przy użyciu manometru podczas palenia w kominku. W większości przypadków w celu osiągnięcia zalecanych wartości konieczny jest moderator ciągu. WSKAZÓWKI DOTYCZĄCE OBSŁUGI Należy używać jedynie zalecanych paliw, tj. suchego drewna drzew liściastych (wilgotność poniżej 20%) sezonowanego przez minimum 2 lata (buk, grab, dąb) drewno z drzew iglastych jest zabronione. Podczas palenia w kominku, szuflada popielnika musi zawsze pozostawać w urządzeniu. Do otwierania i zamykania drzwi podczas palenia w kominku, należy użyć rękawic ochronnych. Aby zapobiec wydostaniu się dymu do pomieszczenia podczas otwierania drzwi, wskazane jest wcześniejsze wyłączenie mechanicznej wentylacji. Rozpalanie: umieścić na ruszcie zmięty papier (unikać papieru kredowego) i małe szczapki lub gałązki suchego drewna. Zapal papier, zamknij drzwiczki urządzenia i całkowicie otwórz dopływ powietrza. Gdy ogień pali się już dobrze można dokonać załadunku większych polan drewna. W pierwszych godzinach

3 Strona 3 z 5 palenia zaleca się utrzymywanie umiarkowanego płomienia, aby umożliwić równomierne nagrzanie całego urządzenia. W celu ułatwienia rozpalenia, zalecamy pozostawienie niewielkiej warstwy popiołu na ruszcie (tak, aby jednak nie blokowała całkowicie przepływu powietrza). Moc nominalna: jest uzyskiwana przy ciśnieniu w kominie 12 Pa oraz załadunku 3,5 kg drewna podzielonego na 4 części, dokładane co 45 minut, z przepustnicą prędkości spalania ustawioną w pozycji na lekko otwartej. W przypadku nieodpowiedniego ułożenia polan bądź użycia twardego lub mokrego drewna mogą zajść niekorzystne zmiany w spalaniu i spadek aktywności. Zjawisko to nie jest wyjątkowe, ani też w pełni przewidywalne. Polega na stopniowym zmniejszeniu się kurtyny ognia (płomienie tworzą sklepienie i tracą kontakt z żarem), warstwy żaru i płomieni. W konsekwencji spada moc grzewcza i wydajność paleniska. Aby temu zapobiec, należy ostrożnie otworzyć drzwi wkładu kominkowego i przy pomocy pogrzebacza starannie rozmieścić drewno na warstwie żaru, uważając, aby rozżarzone kawałki nie wypadły na zewnątrz. Zamknąć drzwi. Ogień zacznie się palić intensywniej natychmiast po zamknięciu drzwi. Wolne spalanie w ciągu 3 godzin: uzyskuje się przy podciśnieniu 6 Pa oraz załadunku 4,5 kg suchego i twardego drewna w formie 1 niepociętego polana o dużej średnicy (powyżej 16 cm), przy całkowicie zamkniętej przepustnicy prędkości palenia. Uprzednio należy ustawić prędkość palenia w pozycji zredukowanej (przez zamknięcie przepustnicy prędkości palenia), a następnie załadować drewno na ledwo tlącą się warstwę żaru. Należy jednakże pamiętać, że ciągła praca w trybie spalania wolnego, zwłaszcza w okresach odwilży (niekorzystny ciąg) i palenia wilgotnym drewnem, powoduje niepełne spalanie, które z kolei sprzyja osadzaniu bistru i smoły w przewodzie kominowym. Aby temu zapobiec należy; zastępować palenia w trybie wolnym paleniem normalnym częściej stosować małe ładunku drewna sprzyjać małym obciążeniom. WSKAZÓWKI DOTYCZĄCE KONSERWACJI Po długim okresie przestoju przed ponownym rozpaleniem należy sprawdzić, czy przewód podłączeniowy jest drożny. Przy okazji czyszczenia komina urządzenie musi być sprawdzone przez wykwalifikowanego specjalistę, który: dokładnie wyczyści urządzenie, sprawdzi połączenia różnych części oraz położenie deflektora, który powinien leżeć na wypustkach ozdobnej płyty tylnej wkładu i być zaklinowany na wewnętrznej części czopucha. w razie konieczności wymieni elementy podlegające zużyciu (np. uszczelkę drzwiową) BEZPIECZEŃSTWO Podczas pracy wszystkie powierzchnie urządzenia są gorące: Uwaga na poparzenia! Należy unikać instalowania wkładu kominkowego w miejscach o natężonym ruchu domowników. Jeśli wystąpi pożar komina, należy najpierw zamknąć drzwiczki wkładu kominkowego, a następnie wloty powietrza pierwotnego i wtórnego oraz natychmiast skontaktować się z lokalną jednostką straży pożarnej (tel. alarmowy w całej Polsce 998). Nigdy nie należy wkładać większej ilości drewna niż podano we "Wskazówkach Dotyczących Użytkowania" (mniej niż do połowy wysokości komory spalania). Zabronione jest używanie urządzenia jako spalarni śmieci. Zabronione jest używanie paliw nie zalecanych i nie dostosowanych do specyfiki urządzenia, w tym paliw ciekłych. Komora spalania musi zawsze pozostawać zamknięta, za wyjątkiem przypadków ponownego załadunku. Nie wolno przegrzewać urządzenia.

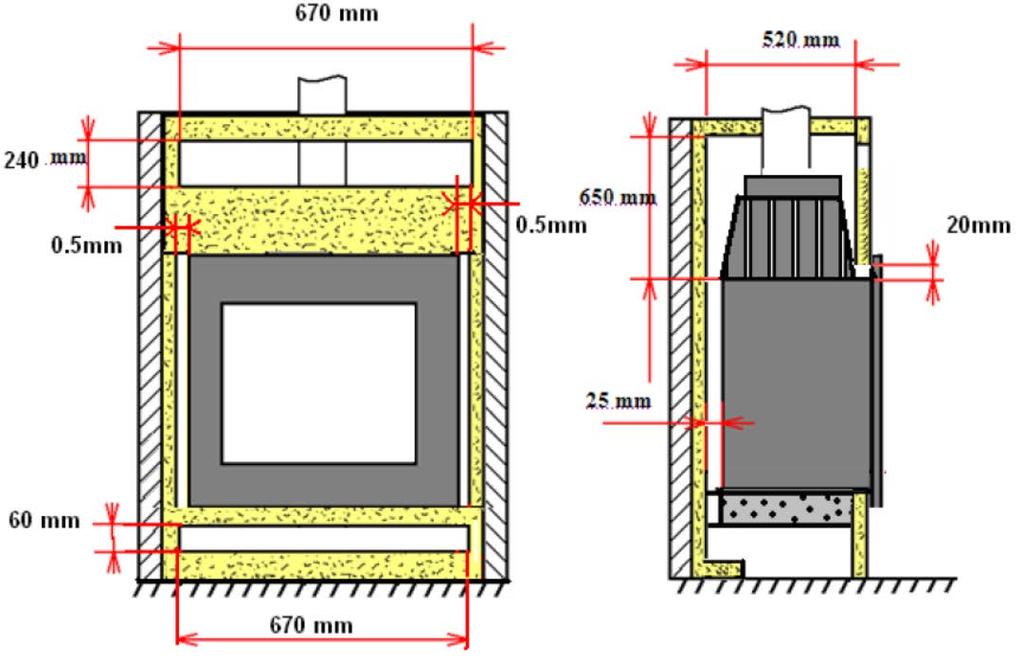

4 Strona 4 z 5 SCHEMAT OBUDOWANIA WKŁADU Zgodnie z zaleceniami Producenta zawartymi w instrukcji montażu i użytkowania wkładu i kasety kominkowej oraz wymogami polskiego prawa budowlanego, montaż urządzenia ogrzewczego musi być wykonany przez wykwalifikowany personel. W celu zapewnienia właściwego obiegu powietrza konwekcyjnego, zapobieżenia nagrzewaniu się ścianek stanowiących obudowę kominka oraz zapewnienia właściwego funkcjonowania urządzenia, należy dostosować się do wymagań schematu poniżej, stosując odpowiednie materiały izolacyjne oraz zachowując właściwe odległości obudowy od urządzenia. Należy również zagwarantować swobodny dostęp do mechanizmów służących regulacji, wystarczającą przestrzeń dla ruchomych części urządzenia umożliwiającą ich bieżącą eksploatację oraz odpowiedni dostęp w celu demontażu części, które podlegają okresowej wymianie. Należy zapewnić otwór dostępu do konserwacji wentylatora. ściany i podłoże kominka beton wełna mineralna o grubości 50mm i przewodnictwie maksimum 0,04 W/m* C, pokryta aluminium od strony kominka

5 Strona 5 z 5 REGULACJA PRĘDKOŚCI PALENIA Uwaga! Do zmiany ustawień regulatorów, które mogą być bardzo gorące, należy zawsze używać dostarczonej z urządzeniem tzw. zimnej rączki (metalowy haczyk) lub rękawicy odpornej na wysokie temperatury. Przepustnica prędkości palenia: służy do modulowania tempa pracy urządzenia pomiędzy "prędkością normalną" a "powolnym spalaniem". Po rozpaleniu w palenisku nie wolno przekraczać pozycji "prędkość normalna", odpowiadającej 25% otwarciu przepustnicy. Aby uniknąć nieprzyjemnego wydostania się dymu do pomieszczenia podczas otwierania drzwi w celu dołożenia drewna, należy otworzyć przepustnicę regulacji prędkości palenia, ustawiając ją w pozycji "Rozpalanie i pozostawić ją w tym położeniu do momentu zamknięcia drzwi. Przepustnica rozpalania (zapłonu): funkcjonowanie z przepustnicą prędkości palenia ustawioną w pozycji poza "prędkością normalną", umożliwia uzyskanie dodatkowego powietrza potrzebnego do rozpalenia w kominku. Pozycja ta jest zarezerwowana dla operacji rozpalania i wznowienia przygasającego ognia i nie wolno jej utrzymywać przez dłużej niż 30 minut, ponieważ może to spowodować uszkodzenie urządzenia i jego otoczenia. Podczas palenia w tej pozycji urządzenie musi pozostawać pod nadzorem. Przepustnica powietrza wtórnego: jest usytuowana na fasadzie urządzenia i w celu zapewnienia efektywnej pracy i czystego spalania powinna pozostawać otwarta. Zamknięcie przepustnicy powietrza wtórnego jest uzasadnione jedynie w przypadkach, gdy ciąg kominowy jest wyższy niż zalecany. W takim przypadku, aby uzyskać zadowalającą pracę można ją częściowo zamknąć. Po dokonaniu tej korekty do regulacji mocy urządzenia naelezy używac wyłącznie przepustnicy prędkości palenia.
