PROGRAM FUNKCJONALNO-UŻYTKOWY nr 01/10/2015

Transkrypt

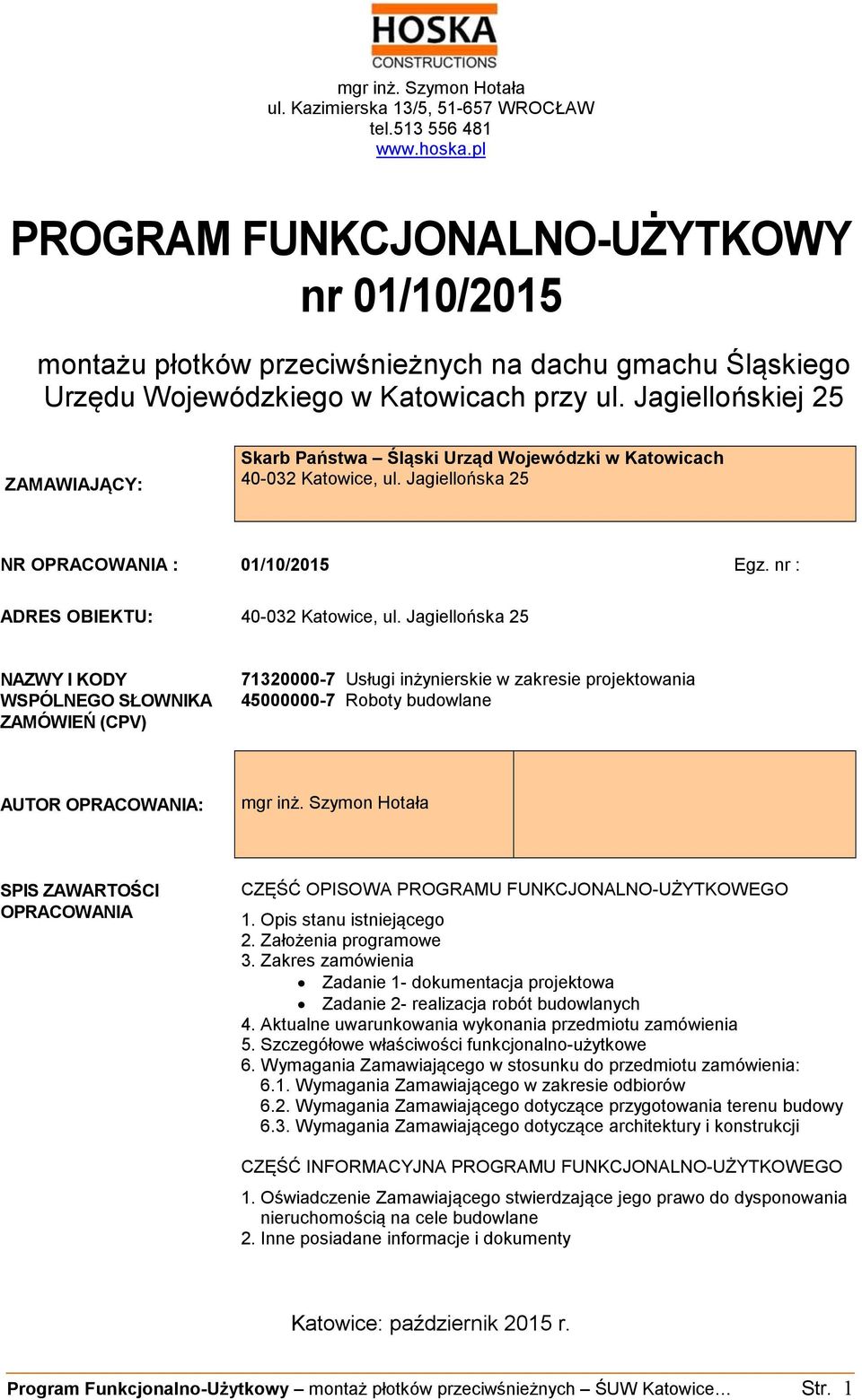

1 mgr inż. Szymon Hotała ul. Kazimierska 13/5, WROCŁAW tel PROGRAM FUNKCJONALNO-UŻYTKOWY nr 01/10/2015 montażu płotków przeciwśnieżnych na dachu gmachu Śląskiego Urzędu Wojewódzkiego w Katowicach przy ul. Jagiellońskiej 25 ZAMAWIAJĄCY: Skarb Państwa Śląski Urząd Wojewódzki w Katowicach Katowice, ul. Jagiellońska 25 NR OPRACOWANIA : 01/10/2015 Egz. nr : ADRES OBIEKTU: Katowice, ul. Jagiellońska 25 NAZWY I KODY WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ (CPV) Usługi inżynierskie w zakresie projektowania Roboty budowlane AUTOR OPRACOWANIA: mgr inż. Szymon Hotała SPIS ZAWARTOŚCI OPRACOWANIA CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO 1. Opis stanu istniejącego 2. Założenia programowe 3. Zakres zamówienia Zadanie 1- dokumentacja projektowa Zadanie 2- realizacja robót budowlanych 4. Aktualne uwarunkowania wykonania przedmiotu zamówienia 5. Szczegółowe właściwości funkcjonalno-użytkowe 6. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia: 6.1. Wymagania Zamawiającego w zakresie odbiorów 6.2. Wymagania Zamawiającego dotyczące przygotowania terenu budowy 6.3. Wymagania Zamawiającego dotyczące architektury i konstrukcji CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO 1. Oświadczenie Zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane 2. Inne posiadane informacje i dokumenty Katowice: październik 2015 r. Program Funkcjonalno-Użytkowy montaż płotków przeciwśnieżnych ŚUW Katowice Str. 1

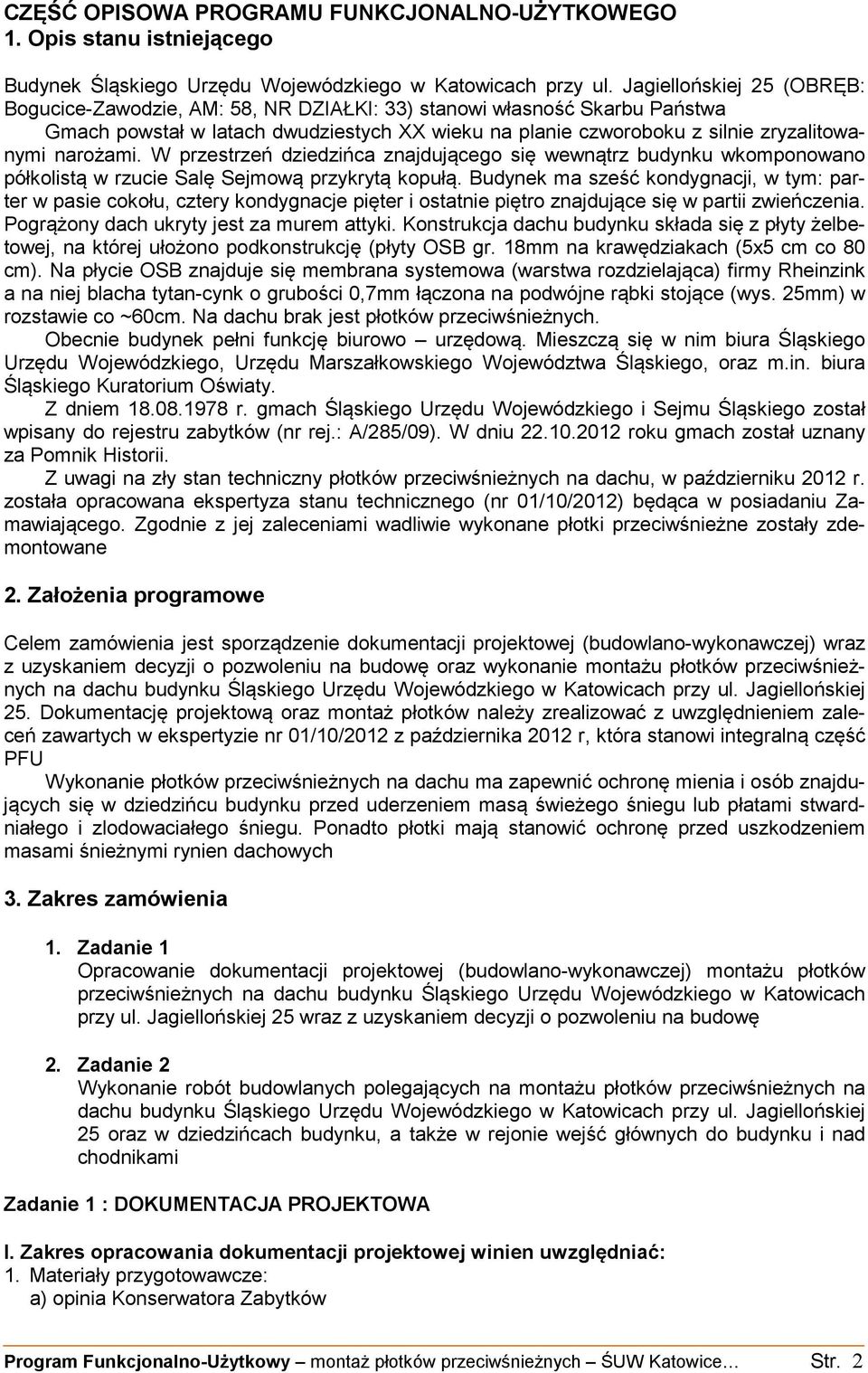

2 CZĘŚĆ OPISOWA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO 1. Opis stanu istniejącego Budynek Śląskiego Urzędu Wojewódzkiego w Katowicach przy ul. Jagiellońskiej 25 (OBRĘB: Bogucice-Zawodzie, AM: 58, NR DZIAŁKI: 33) stanowi własność Skarbu Państwa Gmach powstał w latach dwudziestych XX wieku na planie czworoboku z silnie zryzalitowanymi narożami. W przestrzeń dziedzińca znajdującego się wewnątrz budynku wkomponowano półkolistą w rzucie Salę Sejmową przykrytą kopułą. Budynek ma sześć kondygnacji, w tym: parter w pasie cokołu, cztery kondygnacje pięter i ostatnie piętro znajdujące się w partii zwieńczenia. Pogrążony dach ukryty jest za murem attyki. Konstrukcja dachu budynku składa się z płyty żelbetowej, na której ułożono podkonstrukcję (płyty OSB gr. 18mm na krawędziakach (5x5 cm co 80 cm). Na płycie OSB znajduje się membrana systemowa (warstwa rozdzielająca) firmy Rheinzink a na niej blacha tytan-cynk o grubości 0,7mm łączona na podwójne rąbki stojące (wys. 25mm) w rozstawie co ~60cm. Na dachu brak jest płotków przeciwśnieżnych. Obecnie budynek pełni funkcję biurowo urzędową. Mieszczą się w nim biura Śląskiego Urzędu Wojewódzkiego, Urzędu Marszałkowskiego Województwa Śląskiego, oraz m.in. biura Śląskiego Kuratorium Oświaty. Z dniem r. gmach Śląskiego Urzędu Wojewódzkiego i Sejmu Śląskiego został wpisany do rejestru zabytków (nr rej.: A/285/09). W dniu roku gmach został uznany za Pomnik Historii. Z uwagi na zły stan techniczny płotków przeciwśnieżnych na dachu, w październiku 2012 r. została opracowana ekspertyza stanu technicznego (nr 01/10/2012) będąca w posiadaniu Zamawiającego. Zgodnie z jej zaleceniami wadliwie wykonane płotki przeciwśnieżne zostały zdemontowane 2. Założenia programowe Celem zamówienia jest sporządzenie dokumentacji projektowej (budowlano-wykonawczej) wraz z uzyskaniem decyzji o pozwoleniu na budowę oraz wykonanie montażu płotków przeciwśnieżnych na dachu budynku Śląskiego Urzędu Wojewódzkiego w Katowicach przy ul. Jagiellońskiej 25. Dokumentację projektową oraz montaż płotków należy zrealizować z uwzględnieniem zaleceń zawartych w ekspertyzie nr 01/10/2012 z października 2012 r, która stanowi integralną część PFU Wykonanie płotków przeciwśnieżnych na dachu ma zapewnić ochronę mienia i osób znajdujących się w dziedzińcu budynku przed uderzeniem masą świeżego śniegu lub płatami stwardniałego i zlodowaciałego śniegu. Ponadto płotki mają stanowić ochronę przed uszkodzeniem masami śnieżnymi rynien dachowych 3. Zakres zamówienia 1. Zadanie 1 Opracowanie dokumentacji projektowej (budowlano-wykonawczej) montażu płotków przeciwśnieżnych na dachu budynku Śląskiego Urzędu Wojewódzkiego w Katowicach przy ul. Jagiellońskiej 25 wraz z uzyskaniem decyzji o pozwoleniu na budowę 2. Zadanie 2 Wykonanie robót budowlanych polegających na montażu płotków przeciwśnieżnych na dachu budynku Śląskiego Urzędu Wojewódzkiego w Katowicach przy ul. Jagiellońskiej 25 oraz w dziedzińcach budynku, a także w rejonie wejść głównych do budynku i nad chodnikami Zadanie 1 : DOKUMENTACJA PROJEKTOWA I. Zakres opracowania dokumentacji projektowej winien uwzględniać: 1. Materiały przygotowawcze: a) opinia Konserwatora Zabytków Program Funkcjonalno-Użytkowy montaż płotków przeciwśnieżnych ŚUW Katowice Str. 2

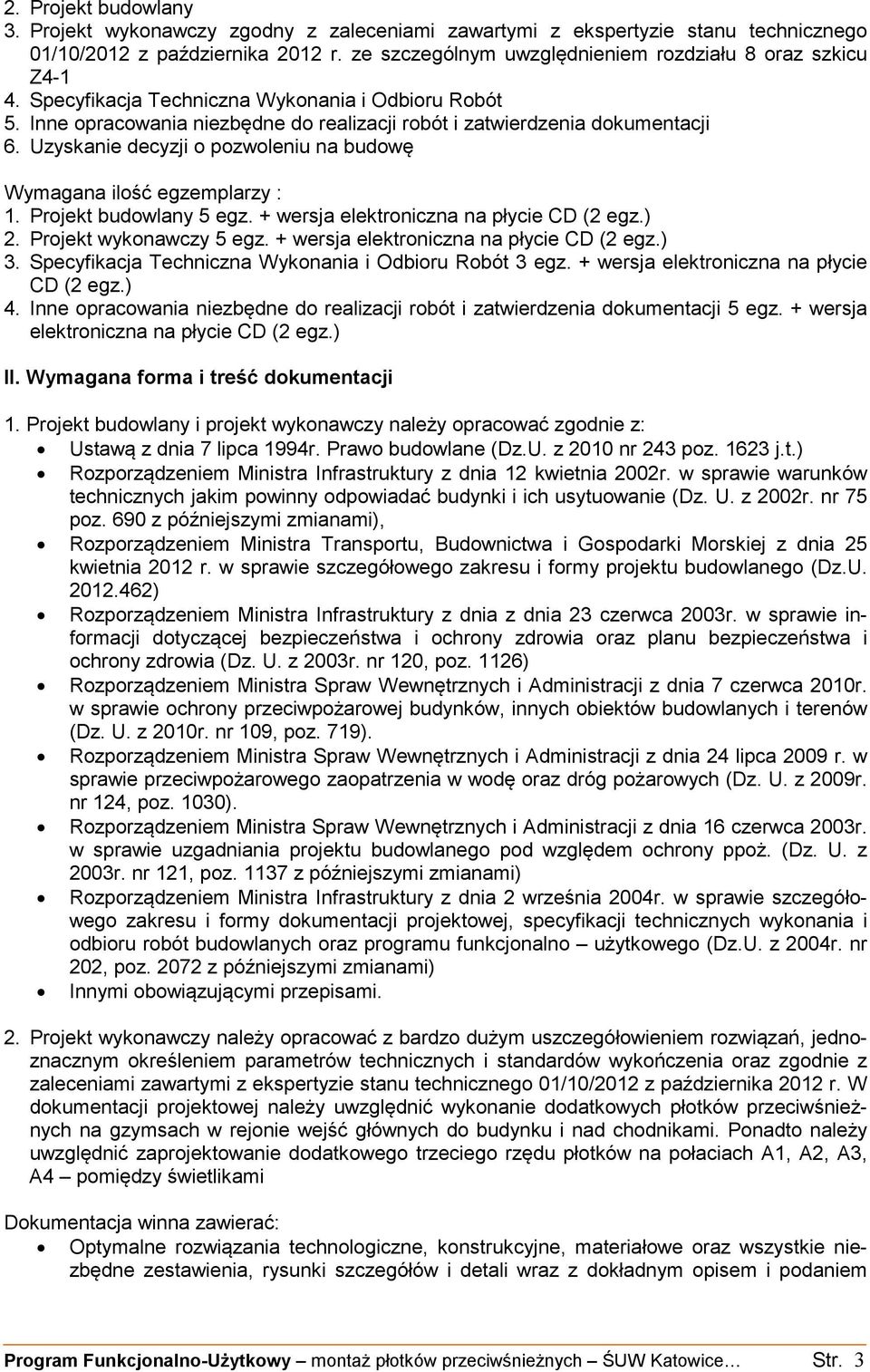

3 2. Projekt budowlany 3. Projekt wykonawczy zgodny z zaleceniami zawartymi z ekspertyzie stanu technicznego 01/10/2012 z października 2012 r. ze szczególnym uwzględnieniem rozdziału 8 oraz szkicu Z Specyfikacja Techniczna Wykonania i Odbioru Robót 5. Inne opracowania niezbędne do realizacji robót i zatwierdzenia dokumentacji 6. Uzyskanie decyzji o pozwoleniu na budowę Wymagana ilość egzemplarzy : 1. Projekt budowlany 5 egz. + wersja elektroniczna na płycie CD (2 egz.) 2. Projekt wykonawczy 5 egz. + wersja elektroniczna na płycie CD (2 egz.) 3. Specyfikacja Techniczna Wykonania i Odbioru Robót 3 egz. + wersja elektroniczna na płycie CD (2 egz.) 4. Inne opracowania niezbędne do realizacji robót i zatwierdzenia dokumentacji 5 egz. + wersja elektroniczna na płycie CD (2 egz.) II. Wymagana forma i treść dokumentacji 1. Projekt budowlany i projekt wykonawczy należy opracować zgodnie z: Ustawą z dnia 7 lipca 1994r. Prawo budowlane (Dz.U. z 2010 nr 243 poz j.t.) Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002r. nr 75 poz. 690 z późniejszymi zmianami), Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U ) Rozporządzeniem Ministra Infrastruktury z dnia z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z 2003r. nr 120, poz. 1126) Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. z 2010r. nr 109, poz. 719). Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. z 2009r. nr 124, poz. 1030). Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony ppoż. (Dz. U. z 2003r. nr 121, poz z późniejszymi zmianami) Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego (Dz.U. z 2004r. nr 202, poz z późniejszymi zmianami) Innymi obowiązującymi przepisami. 2. Projekt wykonawczy należy opracować z bardzo dużym uszczegółowieniem rozwiązań, jednoznacznym określeniem parametrów technicznych i standardów wykończenia oraz zgodnie z zaleceniami zawartymi z ekspertyzie stanu technicznego 01/10/2012 z października 2012 r. W dokumentacji projektowej należy uwzględnić wykonanie dodatkowych płotków przeciwśnieżnych na gzymsach w rejonie wejść głównych do budynku i nad chodnikami. Ponadto należy uwzględnić zaprojektowanie dodatkowego trzeciego rzędu płotków na połaciach A1, A2, A3, A4 pomiędzy świetlikami Dokumentacja winna zawierać: Optymalne rozwiązania technologiczne, konstrukcyjne, materiałowe oraz wszystkie niezbędne zestawienia, rysunki szczegółów i detali wraz z dokładnym opisem i podaniem Program Funkcjonalno-Użytkowy montaż płotków przeciwśnieżnych ŚUW Katowice Str. 3

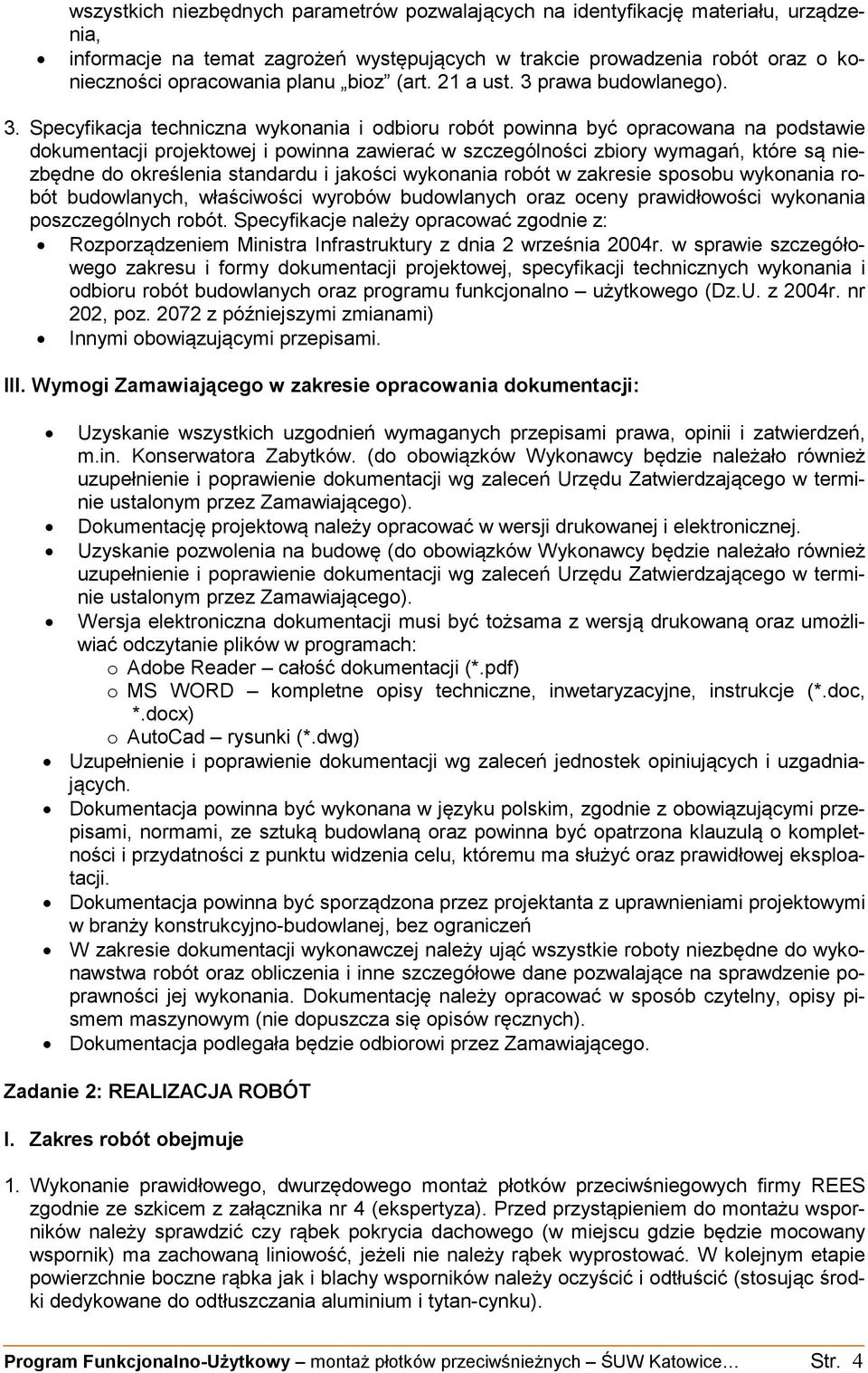

4 wszystkich niezbędnych parametrów pozwalających na identyfikację materiału, urządzenia, informacje na temat zagrożeń występujących w trakcie prowadzenia robót oraz o konieczności opracowania planu bioz (art. 21 a ust. 3 prawa budowlanego). 3. Specyfikacja techniczna wykonania i odbioru robót powinna być opracowana na podstawie dokumentacji projektowej i powinna zawierać w szczególności zbiory wymagań, które są niezbędne do określenia standardu i jakości wykonania robót w zakresie sposobu wykonania robót budowlanych, właściwości wyrobów budowlanych oraz oceny prawidłowości wykonania poszczególnych robót. Specyfikacje należy opracować zgodnie z: Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego (Dz.U. z 2004r. nr 202, poz z późniejszymi zmianami) Innymi obowiązującymi przepisami. III. Wymogi Zamawiającego w zakresie opracowania dokumentacji: Uzyskanie wszystkich uzgodnień wymaganych przepisami prawa, opinii i zatwierdzeń, m.in. Konserwatora Zabytków. (do obowiązków Wykonawcy będzie należało również uzupełnienie i poprawienie dokumentacji wg zaleceń Urzędu Zatwierdzającego w terminie ustalonym przez Zamawiającego). Dokumentację projektową należy opracować w wersji drukowanej i elektronicznej. Uzyskanie pozwolenia na budowę (do obowiązków Wykonawcy będzie należało również uzupełnienie i poprawienie dokumentacji wg zaleceń Urzędu Zatwierdzającego w terminie ustalonym przez Zamawiającego). Wersja elektroniczna dokumentacji musi być tożsama z wersją drukowaną oraz umożliwiać odczytanie plików w programach: o Adobe Reader całość dokumentacji (*.pdf) o MS WORD kompletne opisy techniczne, inwetaryzacyjne, instrukcje (*.doc, *.docx) o AutoCad rysunki (*.dwg) Uzupełnienie i poprawienie dokumentacji wg zaleceń jednostek opiniujących i uzgadniających. Dokumentacja powinna być wykonana w języku polskim, zgodnie z obowiązującymi przepisami, normami, ze sztuką budowlaną oraz powinna być opatrzona klauzulą o kompletności i przydatności z punktu widzenia celu, któremu ma służyć oraz prawidłowej eksploatacji. Dokumentacja powinna być sporządzona przez projektanta z uprawnieniami projektowymi w branży konstrukcyjno-budowlanej, bez ograniczeń W zakresie dokumentacji wykonawczej należy ująć wszystkie roboty niezbędne do wykonawstwa robót oraz obliczenia i inne szczegółowe dane pozwalające na sprawdzenie poprawności jej wykonania. Dokumentację należy opracować w sposób czytelny, opisy pismem maszynowym (nie dopuszcza się opisów ręcznych). Dokumentacja podlegała będzie odbiorowi przez Zamawiającego. Zadanie 2: REALIZACJA ROBÓT I. Zakres robót obejmuje 1. Wykonanie prawidłowego, dwurzędowego montaż płotków przeciwśniegowych firmy REES zgodnie ze szkicem z załącznika nr 4 (ekspertyza). Przed przystąpieniem do montażu wsporników należy sprawdzić czy rąbek pokrycia dachowego (w miejscu gdzie będzie mocowany wspornik) ma zachowaną liniowość, jeżeli nie należy rąbek wyprostować. W kolejnym etapie powierzchnie boczne rąbka jak i blachy wsporników należy oczyścić i odtłuścić (stosując środki dedykowane do odtłuszczania aluminium i tytan-cynku). Program Funkcjonalno-Użytkowy montaż płotków przeciwśnieżnych ŚUW Katowice Str. 4

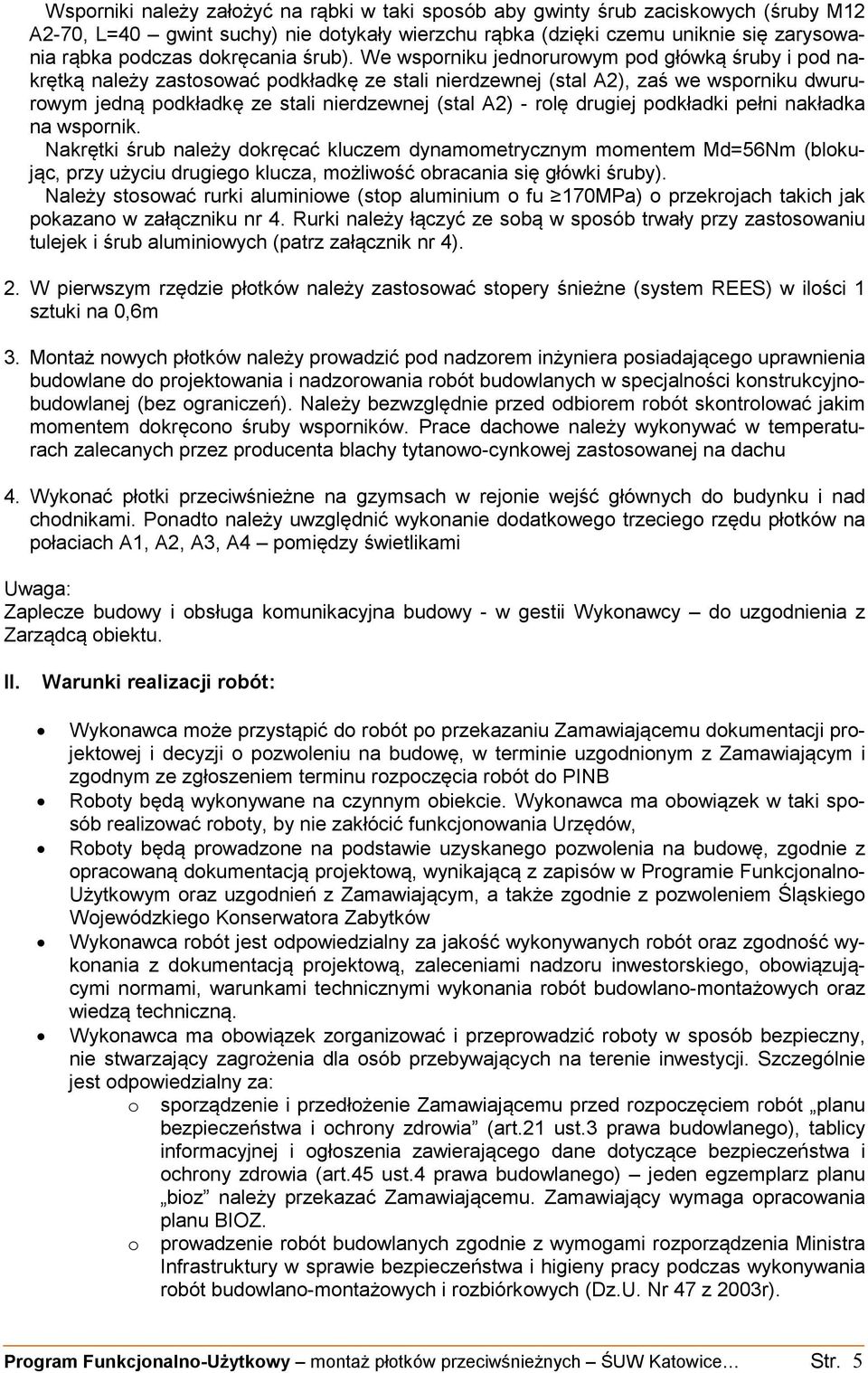

5 Wsporniki należy założyć na rąbki w taki sposób aby gwinty śrub zaciskowych (śruby M12 A2-70, L=40 gwint suchy) nie dotykały wierzchu rąbka (dzięki czemu uniknie się zarysowania rąbka podczas dokręcania śrub). We wsporniku jednorurowym pod główką śruby i pod nakrętką należy zastosować podkładkę ze stali nierdzewnej (stal A2), zaś we wsporniku dwururowym jedną podkładkę ze stali nierdzewnej (stal A2) - rolę drugiej podkładki pełni nakładka na wspornik. Nakrętki śrub należy dokręcać kluczem dynamometrycznym momentem Md=56Nm (blokując, przy użyciu drugiego klucza, możliwość obracania się główki śruby). Należy stosować rurki aluminiowe (stop aluminium o fu 170MPa) o przekrojach takich jak pokazano w załączniku nr 4. Rurki należy łączyć ze sobą w sposób trwały przy zastosowaniu tulejek i śrub aluminiowych (patrz załącznik nr 4). 2. W pierwszym rzędzie płotków należy zastosować stopery śnieżne (system REES) w ilości 1 sztuki na 0,6m 3. Montaż nowych płotków należy prowadzić pod nadzorem inżyniera posiadającego uprawnienia budowlane do projektowania i nadzorowania robót budowlanych w specjalności konstrukcyjnobudowlanej (bez ograniczeń). Należy bezwzględnie przed odbiorem robót skontrolować jakim momentem dokręcono śruby wsporników. Prace dachowe należy wykonywać w temperaturach zalecanych przez producenta blachy tytanowo-cynkowej zastosowanej na dachu 4. Wykonać płotki przeciwśnieżne na gzymsach w rejonie wejść głównych do budynku i nad chodnikami. Ponadto należy uwzględnić wykonanie dodatkowego trzeciego rzędu płotków na połaciach A1, A2, A3, A4 pomiędzy świetlikami Uwaga: Zaplecze budowy i obsługa komunikacyjna budowy - w gestii Wykonawcy do uzgodnienia z Zarządcą obiektu. II. Warunki realizacji robót: Wykonawca może przystąpić do robót po przekazaniu Zamawiającemu dokumentacji projektowej i decyzji o pozwoleniu na budowę, w terminie uzgodnionym z Zamawiającym i zgodnym ze zgłoszeniem terminu rozpoczęcia robót do PINB Roboty będą wykonywane na czynnym obiekcie. Wykonawca ma obowiązek w taki sposób realizować roboty, by nie zakłócić funkcjonowania Urzędów, Roboty będą prowadzone na podstawie uzyskanego pozwolenia na budowę, zgodnie z opracowaną dokumentacją projektową, wynikającą z zapisów w Programie Funkcjonalno- Użytkowym oraz uzgodnień z Zamawiającym, a także zgodnie z pozwoleniem Śląskiego Wojewódzkiego Konserwatora Zabytków Wykonawca robót jest odpowiedzialny za jakość wykonywanych robót oraz zgodność wykonania z dokumentacją projektową, zaleceniami nadzoru inwestorskiego, obowiązującymi normami, warunkami technicznymi wykonania robót budowlano-montażowych oraz wiedzą techniczną. Wykonawca ma obowiązek zorganizować i przeprowadzić roboty w sposób bezpieczny, nie stwarzający zagrożenia dla osób przebywających na terenie inwestycji. Szczególnie jest odpowiedzialny za: o sporządzenie i przedłożenie Zamawiającemu przed rozpoczęciem robót planu bezpieczeństwa i ochrony zdrowia (art.21 ust.3 prawa budowlanego), tablicy informacyjnej i ogłoszenia zawierającego dane dotyczące bezpieczeństwa i ochrony zdrowia (art.45 ust.4 prawa budowlanego) jeden egzemplarz planu bioz należy przekazać Zamawiającemu. Zamawiający wymaga opracowania planu BIOZ. o prowadzenie robót budowlanych zgodnie z wymogami rozporządzenia Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlano-montażowych i rozbiórkowych (Dz.U. Nr 47 z 2003r). Program Funkcjonalno-Użytkowy montaż płotków przeciwśnieżnych ŚUW Katowice Str. 5

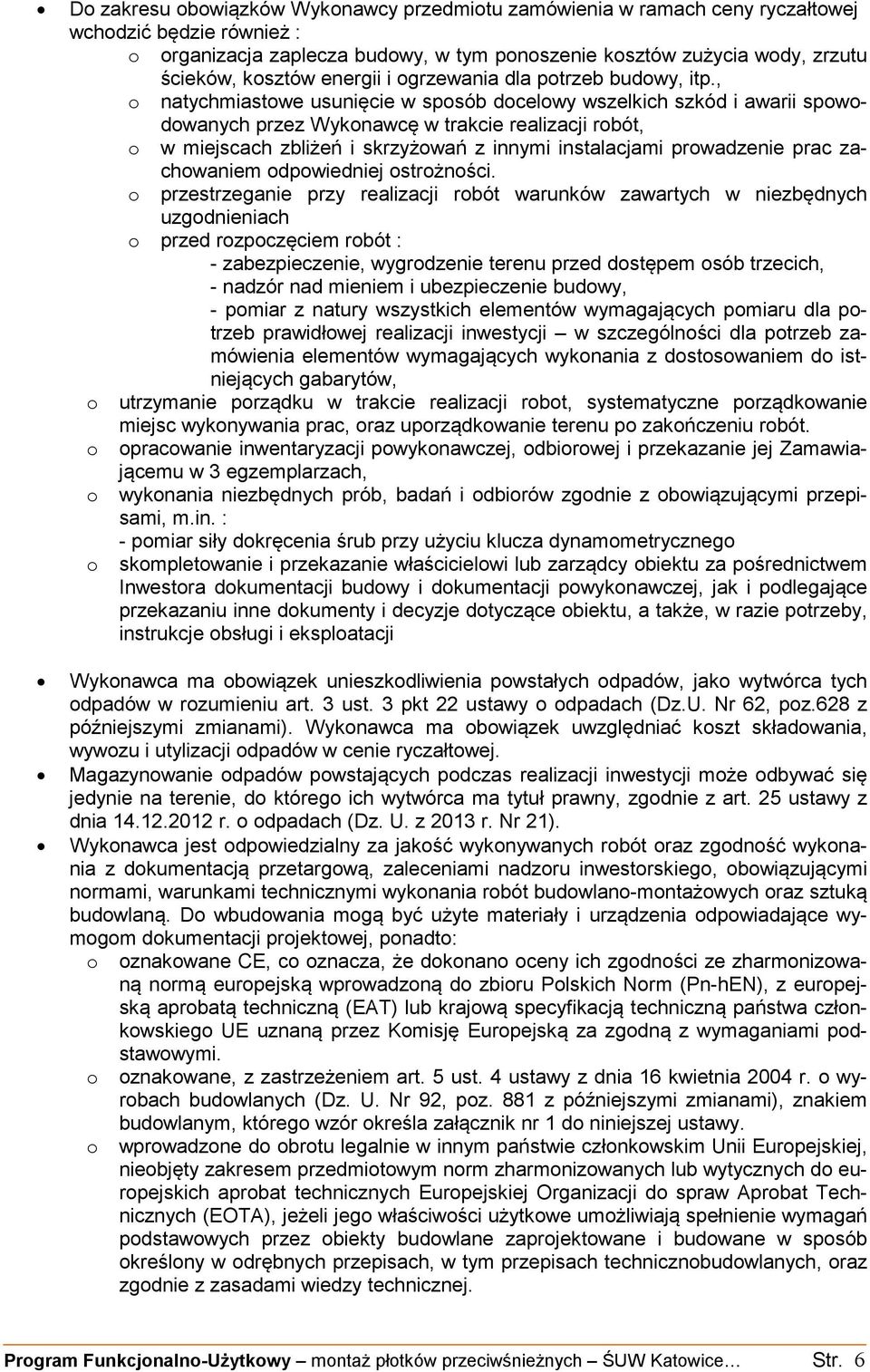

6 Do zakresu obowiązków Wykonawcy przedmiotu zamówienia w ramach ceny ryczałtowej wchodzić będzie również : o organizacja zaplecza budowy, w tym ponoszenie kosztów zużycia wody, zrzutu ścieków, kosztów energii i ogrzewania dla potrzeb budowy, itp., o natychmiastowe usunięcie w sposób docelowy wszelkich szkód i awarii spowodowanych przez Wykonawcę w trakcie realizacji robót, o w miejscach zbliżeń i skrzyżowań z innymi instalacjami prowadzenie prac zachowaniem odpowiedniej ostrożności. o przestrzeganie przy realizacji robót warunków zawartych w niezbędnych uzgodnieniach o przed rozpoczęciem robót : - zabezpieczenie, wygrodzenie terenu przed dostępem osób trzecich, - nadzór nad mieniem i ubezpieczenie budowy, - pomiar z natury wszystkich elementów wymagających pomiaru dla potrzeb prawidłowej realizacji inwestycji w szczególności dla potrzeb zamówienia elementów wymagających wykonania z dostosowaniem do istniejących gabarytów, o utrzymanie porządku w trakcie realizacji robot, systematyczne porządkowanie miejsc wykonywania prac, oraz uporządkowanie terenu po zakończeniu robót. o opracowanie inwentaryzacji powykonawczej, odbiorowej i przekazanie jej Zamawiającemu w 3 egzemplarzach, o wykonania niezbędnych prób, badań i odbiorów zgodnie z obowiązującymi przepisami, m.in. : - pomiar siły dokręcenia śrub przy użyciu klucza dynamometrycznego o skompletowanie i przekazanie właścicielowi lub zarządcy obiektu za pośrednictwem Inwestora dokumentacji budowy i dokumentacji powykonawczej, jak i podlegające przekazaniu inne dokumenty i decyzje dotyczące obiektu, a także, w razie potrzeby, instrukcje obsługi i eksploatacji Wykonawca ma obowiązek unieszkodliwienia powstałych odpadów, jako wytwórca tych odpadów w rozumieniu art. 3 ust. 3 pkt 22 ustawy o odpadach (Dz.U. Nr 62, poz.628 z późniejszymi zmianami). Wykonawca ma obowiązek uwzględniać koszt składowania, wywozu i utylizacji odpadów w cenie ryczałtowej. Magazynowanie odpadów powstających podczas realizacji inwestycji może odbywać się jedynie na terenie, do którego ich wytwórca ma tytuł prawny, zgodnie z art. 25 ustawy z dnia r. o odpadach (Dz. U. z 2013 r. Nr 21). Wykonawca jest odpowiedzialny za jakość wykonywanych robót oraz zgodność wykonania z dokumentacją przetargową, zaleceniami nadzoru inwestorskiego, obowiązującymi normami, warunkami technicznymi wykonania robót budowlano-montażowych oraz sztuką budowlaną. Do wbudowania mogą być użyte materiały i urządzenia odpowiadające wymogom dokumentacji projektowej, ponadto: o oznakowane CE, co oznacza, że dokonano oceny ich zgodności ze zharmonizowaną normą europejską wprowadzoną do zbioru Polskich Norm (Pn-hEN), z europejską aprobatą techniczną (EAT) lub krajową specyfikacją techniczną państwa członkowskiego UE uznaną przez Komisję Europejską za zgodną z wymaganiami podstawowymi. o oznakowane, z zastrzeżeniem art. 5 ust. 4 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881 z późniejszymi zmianami), znakiem budowlanym, którego wzór określa załącznik nr 1 do niniejszej ustawy. o wprowadzone do obrotu legalnie w innym państwie członkowskim Unii Europejskiej, nieobjęty zakresem przedmiotowym norm zharmonizowanych lub wytycznych do europejskich aprobat technicznych Europejskiej Organizacji do spraw Aprobat Technicznych (EOTA), jeżeli jego właściwości użytkowe umożliwiają spełnienie wymagań podstawowych przez obiekty budowlane zaprojektowane i budowane w sposób określony w odrębnych przepisach, w tym przepisach technicznobudowlanych, oraz zgodnie z zasadami wiedzy technicznej. Program Funkcjonalno-Użytkowy montaż płotków przeciwśnieżnych ŚUW Katowice Str. 6

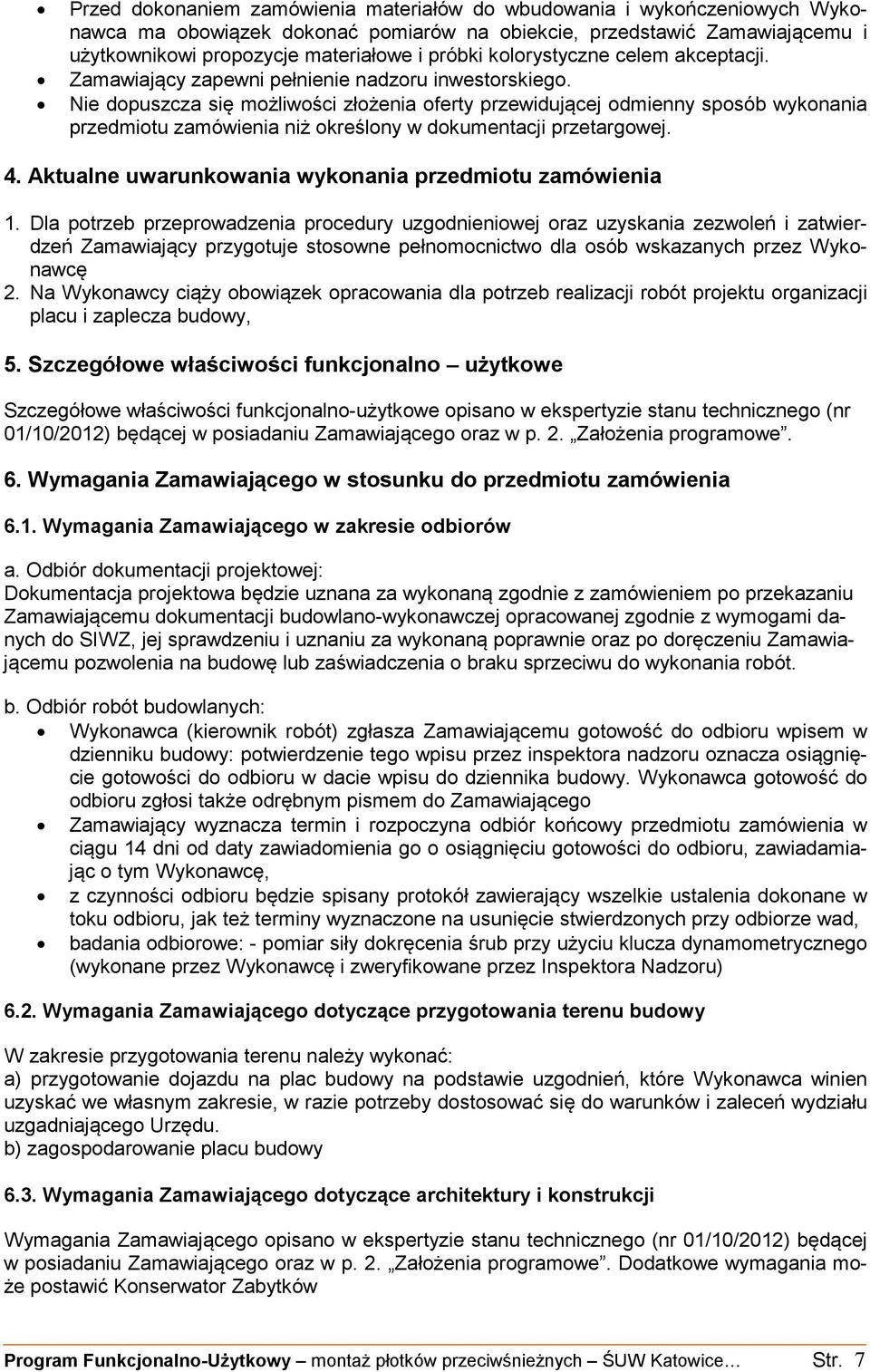

7 Przed dokonaniem zamówienia materiałów do wbudowania i wykończeniowych Wykonawca ma obowiązek dokonać pomiarów na obiekcie, przedstawić Zamawiającemu i użytkownikowi propozycje materiałowe i próbki kolorystyczne celem akceptacji. Zamawiający zapewni pełnienie nadzoru inwestorskiego. Nie dopuszcza się możliwości złożenia oferty przewidującej odmienny sposób wykonania przedmiotu zamówienia niż określony w dokumentacji przetargowej. 4. Aktualne uwarunkowania wykonania przedmiotu zamówienia 1. Dla potrzeb przeprowadzenia procedury uzgodnieniowej oraz uzyskania zezwoleń i zatwierdzeń Zamawiający przygotuje stosowne pełnomocnictwo dla osób wskazanych przez Wykonawcę 2. Na Wykonawcy ciąży obowiązek opracowania dla potrzeb realizacji robót projektu organizacji placu i zaplecza budowy, 5. Szczegółowe właściwości funkcjonalno użytkowe Szczegółowe właściwości funkcjonalno-użytkowe opisano w ekspertyzie stanu technicznego (nr 01/10/2012) będącej w posiadaniu Zamawiającego oraz w p. 2. Założenia programowe. 6. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia 6.1. Wymagania Zamawiającego w zakresie odbiorów a. Odbiór dokumentacji projektowej: Dokumentacja projektowa będzie uznana za wykonaną zgodnie z zamówieniem po przekazaniu Zamawiającemu dokumentacji budowlano-wykonawczej opracowanej zgodnie z wymogami danych do SIWZ, jej sprawdzeniu i uznaniu za wykonaną poprawnie oraz po doręczeniu Zamawiającemu pozwolenia na budowę lub zaświadczenia o braku sprzeciwu do wykonania robót. b. Odbiór robót budowlanych: Wykonawca (kierownik robót) zgłasza Zamawiającemu gotowość do odbioru wpisem w dzienniku budowy: potwierdzenie tego wpisu przez inspektora nadzoru oznacza osiągnięcie gotowości do odbioru w dacie wpisu do dziennika budowy. Wykonawca gotowość do odbioru zgłosi także odrębnym pismem do Zamawiającego Zamawiający wyznacza termin i rozpoczyna odbiór końcowy przedmiotu zamówienia w ciągu 14 dni od daty zawiadomienia go o osiągnięciu gotowości do odbioru, zawiadamiając o tym Wykonawcę, z czynności odbioru będzie spisany protokół zawierający wszelkie ustalenia dokonane w toku odbioru, jak też terminy wyznaczone na usunięcie stwierdzonych przy odbiorze wad, badania odbiorowe: - pomiar siły dokręcenia śrub przy użyciu klucza dynamometrycznego (wykonane przez Wykonawcę i zweryfikowane przez Inspektora Nadzoru) 6.2. Wymagania Zamawiającego dotyczące przygotowania terenu budowy W zakresie przygotowania terenu należy wykonać: a) przygotowanie dojazdu na plac budowy na podstawie uzgodnień, które Wykonawca winien uzyskać we własnym zakresie, w razie potrzeby dostosować się do warunków i zaleceń wydziału uzgadniającego Urzędu. b) zagospodarowanie placu budowy 6.3. Wymagania Zamawiającego dotyczące architektury i konstrukcji Wymagania Zamawiającego opisano w ekspertyzie stanu technicznego (nr 01/10/2012) będącej w posiadaniu Zamawiającego oraz w p. 2. Założenia programowe. Dodatkowe wymagania może postawić Konserwator Zabytków Program Funkcjonalno-Użytkowy montaż płotków przeciwśnieżnych ŚUW Katowice Str. 7

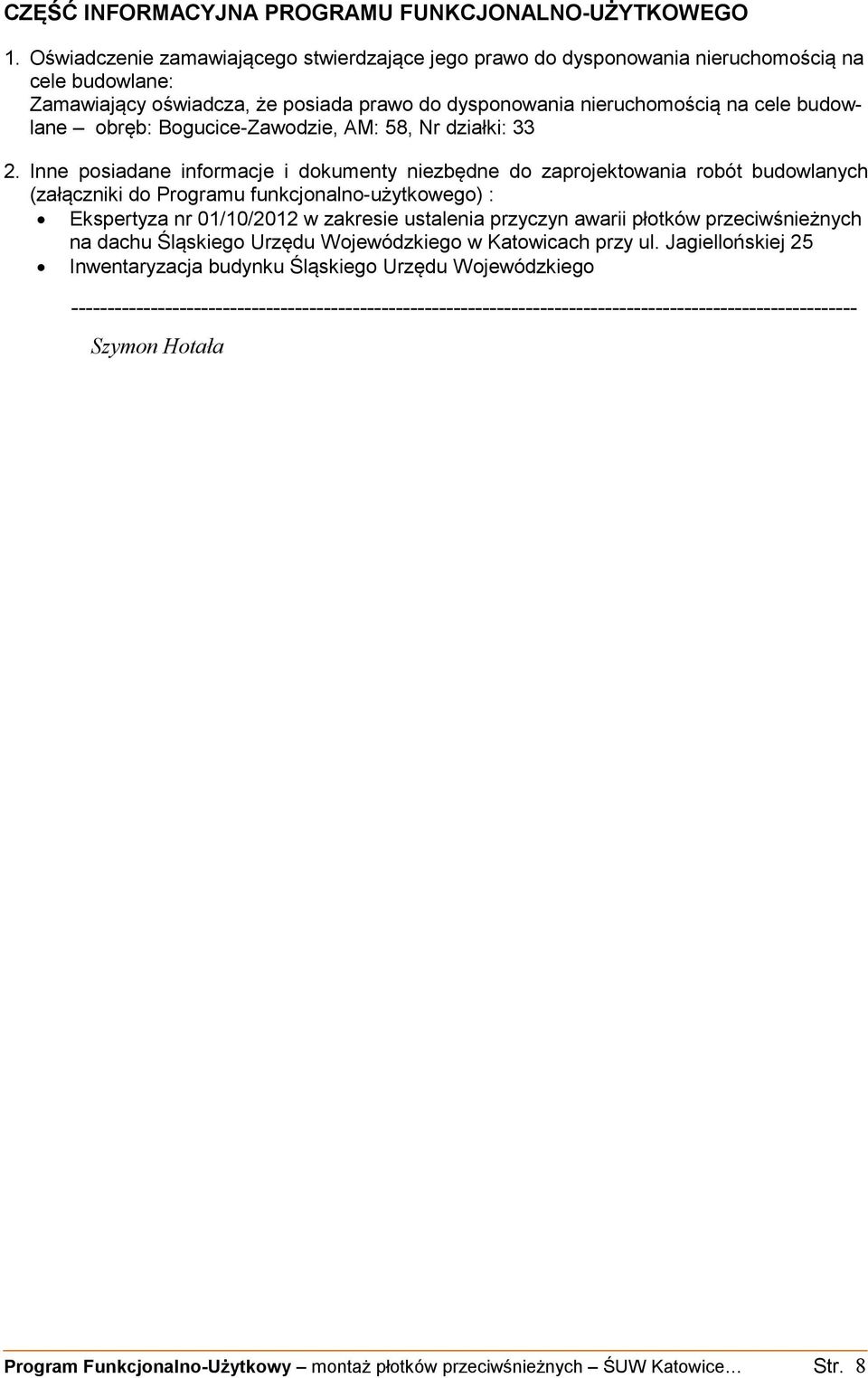

8 CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO 1. Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane: Zamawiający oświadcza, że posiada prawo do dysponowania nieruchomością na cele budowlane obręb: Bogucice-Zawodzie, AM: 58, Nr działki: Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych (załączniki do Programu funkcjonalno-użytkowego) : Ekspertyza nr 01/10/2012 w zakresie ustalenia przyczyn awarii płotków przeciwśnieżnych na dachu Śląskiego Urzędu Wojewódzkiego w Katowicach przy ul. Jagiellońskiej 25 Inwentaryzacja budynku Śląskiego Urzędu Wojewódzkiego Szymon Hotała Program Funkcjonalno-Użytkowy montaż płotków przeciwśnieżnych ŚUW Katowice Str. 8
