Vent-Axia. Instrukcje Montażu i Obsługi
|
|
- Agata Czajkowska
- 8 lat temu
- Przeglądów:
Transkrypt

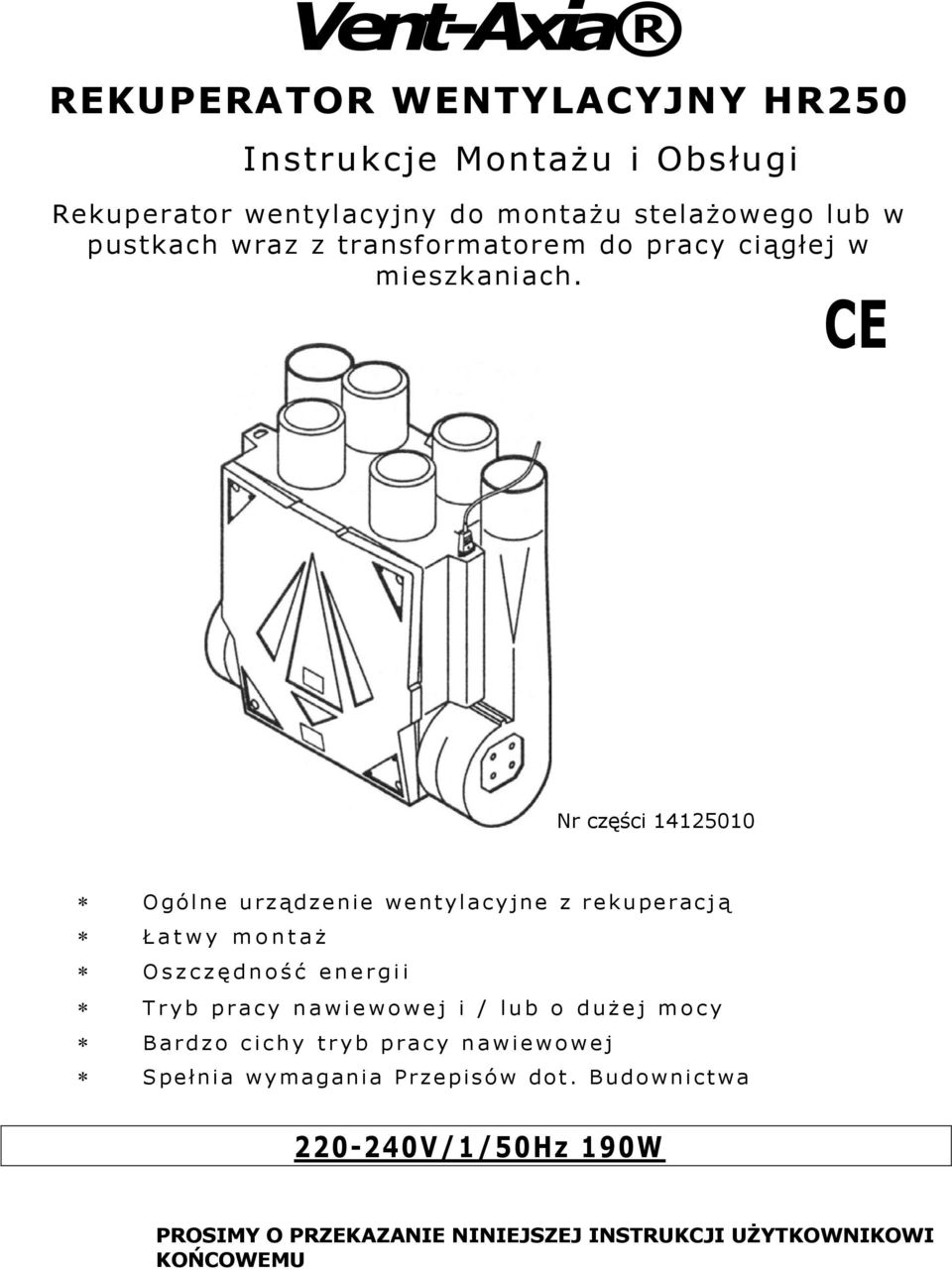

1 Vent-Axia REKUPERATOR WENTYLACYJNY HR250 Instrukcje Montażu i Obsługi Rekuperator wentylacyjny do montażu stelażowego lub w pustkach wraz z transformatorem do pracy ciągłej w mieszkaniach. CE Nr części O g ó l n e u r z ą d z e n ie we n t y l a c yjne z rekuperacj ą Ł a t w y m o n t a ż O s z c z ę d n o ś ć e n e r g i i T r y b p r a c y n a w i e w o w e j i / l u b o d u ż e j m o c y B a r d z o c i c h y t r y b p r a c y n a w i e w o w e j S p e łn i a w y ma g a n i a P r z e p i s ó w d o t. Budo w n i c t w a V/1/50Hz 190W PROSIMY O PRZEKAZANIE NINIEJSZEJ INSTRUKCJI UŻYTKOWNIKOWI KOŃCOWEMU

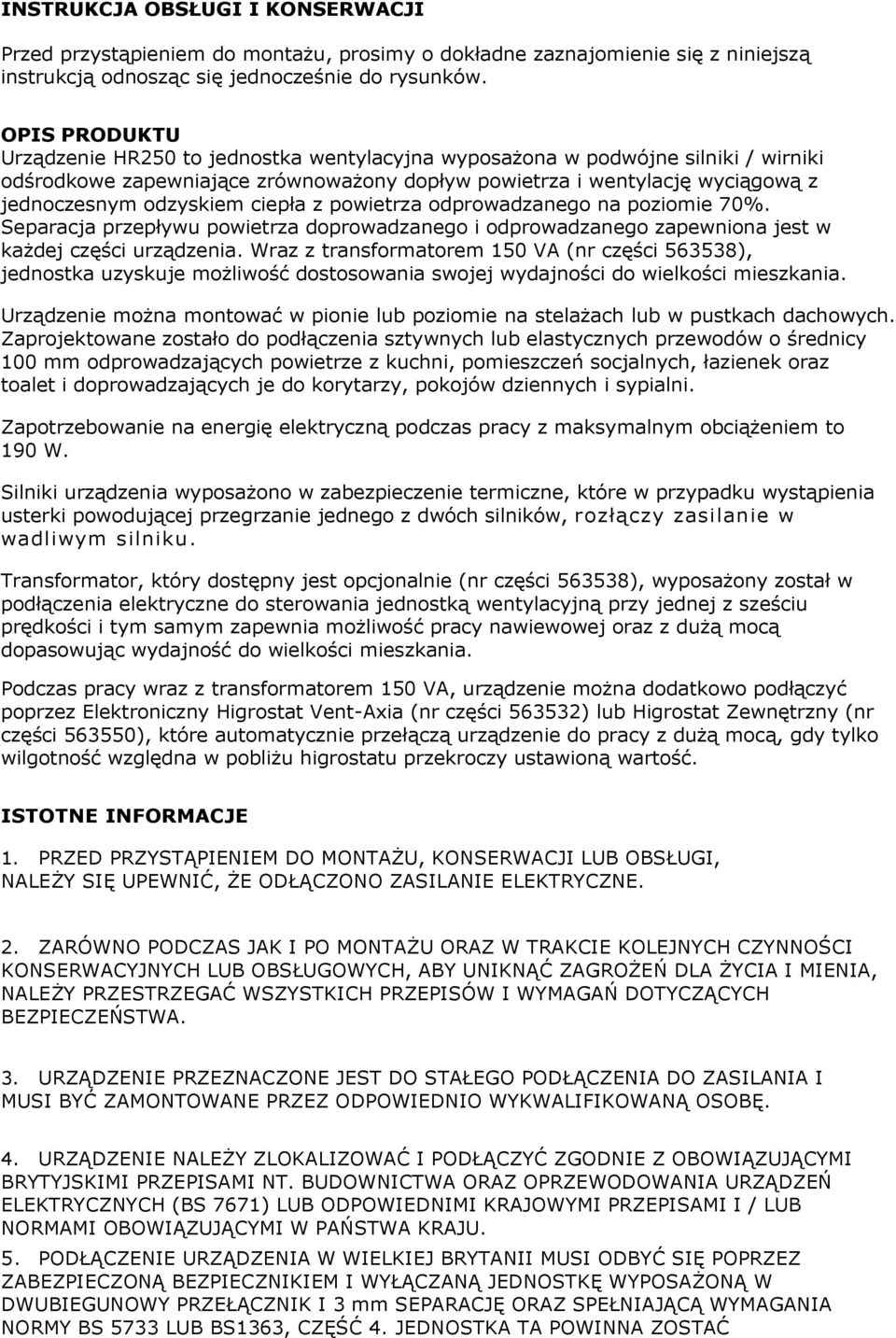

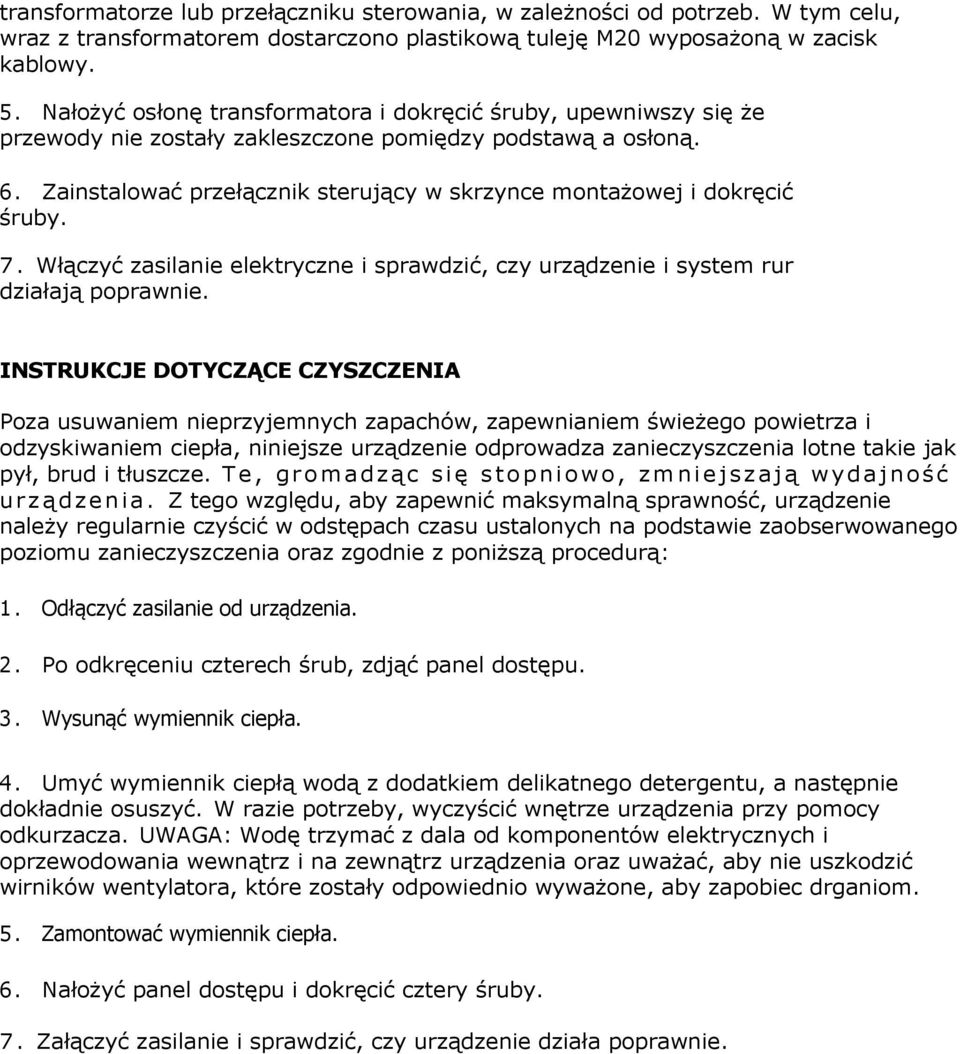

2 INSTRUKCJA OBSŁUGI I KONSERWACJI Przed przystąpieniem do montażu, prosimy o dokładne zaznajomienie się z niniejszą instrukcją odnosząc się jednocześnie do rysunków. OPIS PRODUKTU Urządzenie HR250 to jednostka wentylacyjna wyposażona w podwójne silniki / wirniki odśrodkowe zapewniające zrównoważony dopływ powietrza i wentylację wyciągową z jednoczesnym odzyskiem ciepła z powietrza odprowadzanego na poziomie 70%. Separacja przepływu powietrza doprowadzanego i odprowadzanego zapewniona jest w każdej części urządzenia. Wraz z transformatorem 150 VA (nr części ), jednostka uzyskuje możliwość dostosowania swojej wydajności do wielkości mieszkania. Urządzenie można montować w pionie lub poziomie na stelażach lub w pustkach dachowych. Zaprojektowane zostało do podłączenia sztywnych lub elastycznych przewodów o średnicy 100 mm odprowadzających powietrze z kuchni, pomieszczeń socjalnych, łazienek oraz toalet i doprowadzających je do korytarzy, pokojów dziennych i sypialni. Zapotrzebowanie na energię elektryczną podczas pracy z maksymalnym obciążeniem to 190 W. Silniki urządzenia wyposażono w zabezpieczenie termiczne, które w przypadku wystąpienia usterki powodującej przegrzanie jednego z dwóch silników, rozłączy zasilanie w wadliwym silniku. Transformator, który dostępny jest opcjonalnie (nr części ), wyposażony został w podłączenia elektryczne do sterowania jednostką wentylacyjną przy jednej z sześciu prędkości i tym samym zapewnia możliwość pracy nawiewowej oraz z dużą mocą dopasowując wydajność do wielkości mieszkania. Podczas pracy wraz z transformatorem 150 VA, urządzenie można dodatkowo podłączyć poprzez Elektroniczny Higrostat Vent-Axia (nr części ) lub Higrostat Zewnętrzny (nr części ), które automatycznie przełączą urządzenie do pracy z dużą mocą, gdy tylko wilgotność względna w pobliżu higrostatu przekroczy ustawioną wartość. ISTOTNE INFORMACJE 1. PRZED PRZYSTĄPIENIEM DO MONTAŻU, KONSERWACJI LUB OBSŁUGI, NALEŻY SIĘ UPEWNIĆ, ŻE ODŁĄCZONO ZASILANIE ELEKTRYCZNE. 2. ZARÓWNO PODCZAS JAK I PO MONTAŻU ORAZ W TRAKCIE KOLEJNYCH CZYNNOŚCI KONSERWACYJNYCH LUB OBSŁUGOWYCH, ABY UNIKNĄĆ ZAGROŻEŃ DLA ŻYCIA I MIENIA, NALEŻY PRZESTRZEGAĆ WSZYSTKICH PRZEPISÓW I WYMAGAŃ DOTYCZĄCYCH BEZPIECZEŃSTWA. 3. URZĄDZENIE PRZEZNACZONE JEST DO STAŁEGO PODŁĄCZENIA DO ZASILANIA I MUSI BYĆ ZAMONTOWANE PRZEZ ODPOWIEDNIO WYKWALIFIKOWANĄ OSOBĘ. 4. URZĄDZENIE NALEŻY ZLOKALIZOWAĆ I PODŁĄCZYĆ ZGODNIE Z OBOWIĄZUJĄCYMI BRYTYJSKIMI PRZEPISAMI NT. BUDOWNICTWA ORAZ OPRZEWODOWANIA URZĄDZEŃ ELEKTRYCZNYCH (BS 7671) LUB ODPOWIEDNIMI KRAJOWYMI PRZEPISAMI I / LUB NORMAMI OBOWIĄZUJĄCYMI W PAŃSTWA KRAJU. 5. PODŁĄCZENIE URZĄDZENIA W WIELKIEJ BRYTANII MUSI ODBYĆ SIĘ POPRZEZ ZABEZPIECZONĄ BEZPIECZNIKIEM I WYŁĄCZANĄ JEDNOSTKĘ WYPOSAŻONĄ W DWUBIEGUNOWY PRZEŁĄCZNIK I 3 mm SEPARACJĘ ORAZ SPEŁNIAJĄCĄ WYMAGANIA NORMY BS 5733 LUB BS1363, CZĘŚĆ 4. JEDNOSTKA TA POWINNA ZOSTAĆ

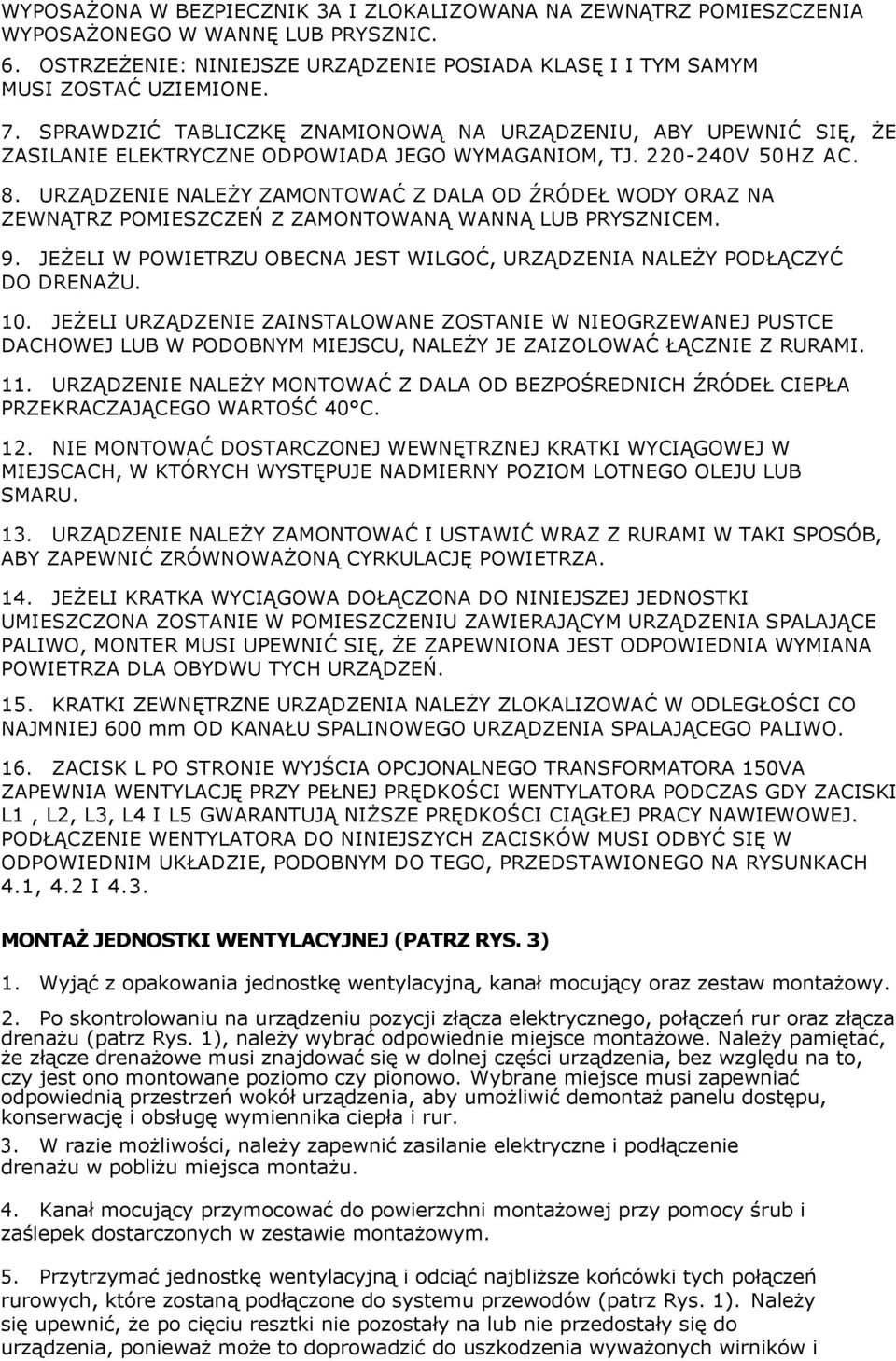

3 WYPOSAŻONA W BEZPIECZNIK 3A I ZLOKALIZOWANA NA ZEWNĄTRZ POMIESZCZENIA WYPOSAŻONEGO W WANNĘ LUB PRYSZNIC. 6. OSTRZEŻENIE: NINIEJSZE URZĄDZENIE POSIADA KLASĘ I I TYM SAMYM MUSI ZOSTAĆ UZIEMIONE. 7. SPRAWDZIĆ TABLICZKĘ ZNAMIONOWĄ NA URZĄDZENIU, ABY UPEWNIĆ SIĘ, ŻE ZASILANIE ELEKTRYCZNE ODPOWIADA JEGO WYMAGANIOM, TJ V 50HZ AC. 8. URZĄDZENIE NALEŻY ZAMONTOWAĆ Z DALA OD ŹRÓDEŁ WODY ORAZ NA ZEWNĄTRZ POMIESZCZEŃ Z ZAMONTOWANĄ WANNĄ LUB PRYSZNICEM. 9. JEŻELI W POWIETRZU OBECNA JEST WILGOĆ, URZĄDZENIA NALEŻY PODŁĄCZYĆ DO DRENAŻU. 10. JEŻELI URZĄDZENIE ZAINSTALOWANE ZOSTANIE W NIEOGRZEWANEJ PUSTCE DACHOWEJ LUB W PODOBNYM MIEJSCU, NALEŻY JE ZAIZOLOWAĆ ŁĄCZNIE Z RURAMI. 11. URZĄDZENIE NALEŻY MONTOWAĆ Z DALA OD BEZPOŚREDNICH ŹRÓDEŁ CIEPŁA PRZEKRACZAJĄCEGO WARTOŚĆ 40 C. 12. NIE MONTOWAĆ DOSTARCZONEJ WEWNĘTRZNEJ KRATKI WYCIĄGOWEJ W MIEJSCACH, W KTÓRYCH WYSTĘPUJE NADMIERNY POZIOM LOTNEGO OLEJU LUB SMARU. 13. URZĄDZENIE NALEŻY ZAMONTOWAĆ I USTAWIĆ WRAZ Z RURAMI W TAKI SPOSÓB, ABY ZAPEWNIĆ ZRÓWNOWAŻONĄ CYRKULACJĘ POWIETRZA. 14. JEŻELI KRATKA WYCIĄGOWA DOŁĄCZONA DO NINIEJSZEJ JEDNOSTKI UMIESZCZONA ZOSTANIE W POMIESZCZENIU ZAWIERAJĄCYM URZĄDZENIA SPALAJĄCE PALIWO, MONTER MUSI UPEWNIĆ SIĘ, ŻE ZAPEWNIONA JEST ODPOWIEDNIA WYMIANA POWIETRZA DLA OBYDWU TYCH URZĄDZEŃ. 15. KRATKI ZEWNĘTRZNE URZĄDZENIA NALEŻY ZLOKALIZOWAĆ W ODLEGŁOŚCI CO NAJMNIEJ 600 mm OD KANAŁU SPALINOWEGO URZĄDZENIA SPALAJĄCEGO PALIWO. 16. ZACISK L PO STRONIE WYJŚCIA OPCJONALNEGO TRANSFORMATORA 150VA ZAPEWNIA WENTYLACJĘ PRZY PEŁNEJ PRĘDKOŚCI WENTYLATORA PODCZAS GDY ZACISKI L1, L2, L3, L4 I L5 GWARANTUJĄ NIŻSZE PRĘDKOŚCI CIĄGŁEJ PRACY NAWIEWOWEJ. PODŁĄCZENIE WENTYLATORA DO NINIEJSZYCH ZACISKÓW MUSI ODBYĆ SIĘ W ODPOWIEDNIM UKŁADZIE, PODOBNYM DO TEGO, PRZEDSTAWIONEGO NA RYSUNKACH 4.1, 4.2 I 4.3. MONTAŻ JEDNOSTKI WENTYLACYJNEJ (PATRZ RYS. 3) 1. Wyjąć z opakowania jednostkę wentylacyjną, kanał mocujący oraz zestaw montażowy. 2. Po skontrolowaniu na urządzeniu pozycji złącza elektrycznego, połączeń rur oraz złącza drenażu (patrz Rys. 1), należy wybrać odpowiednie miejsce montażowe. Należy pamiętać, że złącze drenażowe musi znajdować się w dolnej części urządzenia, bez względu na to, czy jest ono montowane poziomo czy pionowo. Wybrane miejsce musi zapewniać odpowiednią przestrzeń wokół urządzenia, aby umożliwić demontaż panelu dostępu, konserwację i obsługę wymiennika ciepła i rur. 3. W razie możliwości, należy zapewnić zasilanie elektryczne i podłączenie drenażu w pobliżu miejsca montażu. 4. Kanał mocujący przymocować do powierzchni montażowej przy pomocy śrub i zaślepek dostarczonych w zestawie montażowym. 5. Przytrzymać jednostkę wentylacyjną i odciąć najbliższe końcówki tych połączeń rurowych, które zostaną podłączone do systemu przewodów (patrz Rys. 1). Należy się upewnić, że po cięciu resztki nie pozostały na lub nie przedostały się do urządzenia, ponieważ może to doprowadzić do uszkodzenia wyważonych wirników i

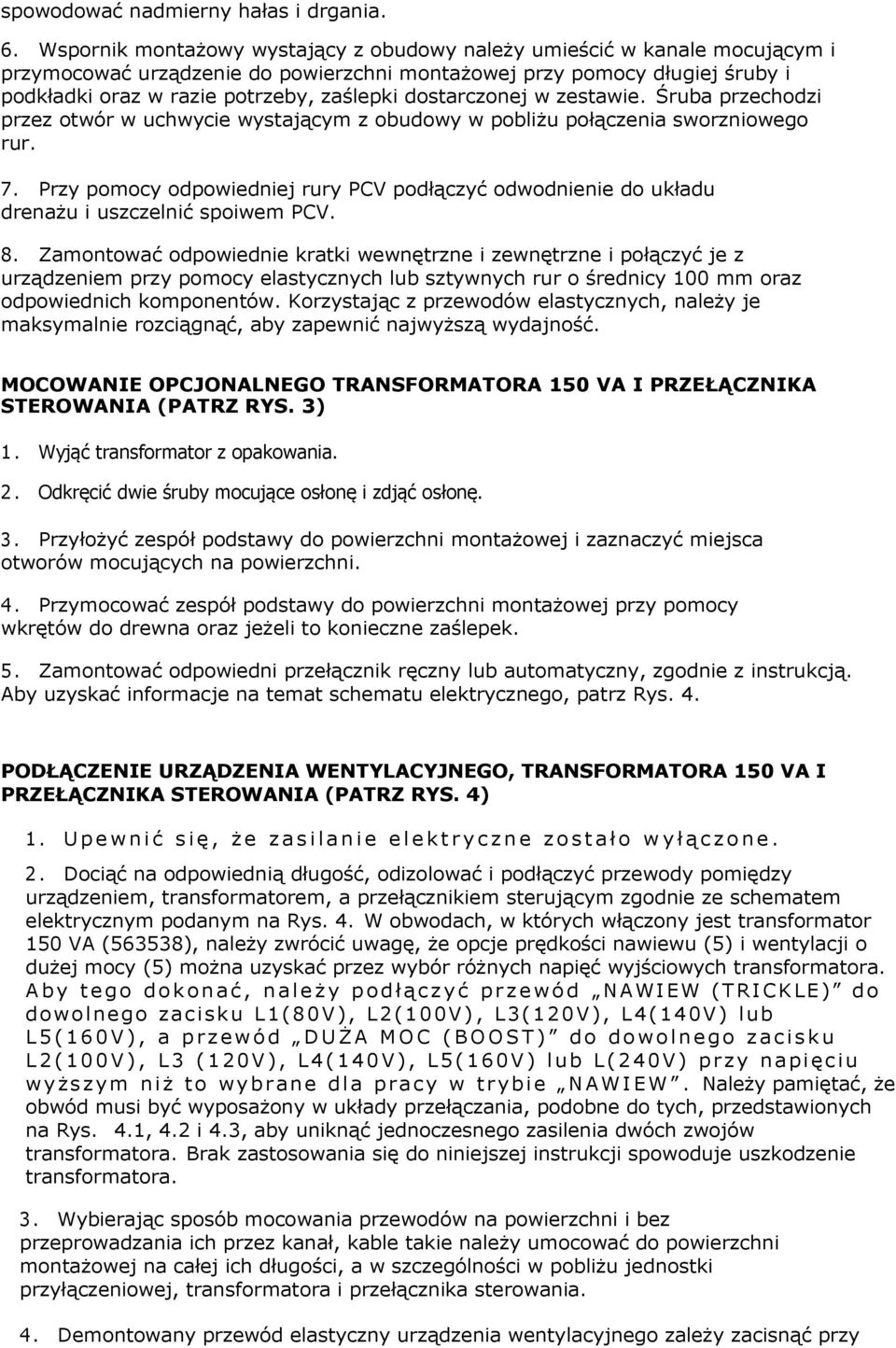

4 spowodować nadmierny hałas i drgania. 6. Wspornik montażowy wystający z obudowy należy umieścić w kanale mocującym i przymocować urządzenie do powierzchni montażowej przy pomocy długiej śruby i podkładki oraz w razie potrzeby, zaślepki dostarczonej w zestawie. Śruba przechodzi przez otwór w uchwycie wystającym z obudowy w pobliżu połączenia sworzniowego rur. 7. Przy pomocy odpowiedniej rury PCV podłączyć odwodnienie do układu drenażu i uszczelnić spoiwem PCV. 8. Zamontować odpowiednie kratki wewnętrzne i zewnętrzne i połączyć je z urządzeniem przy pomocy elastycznych lub sztywnych rur o średnicy 100 mm oraz odpowiednich komponentów. Korzystając z przewodów elastycznych, należy je maksymalnie rozciągnąć, aby zapewnić najwyższą wydajność. MOCOWANIE OPCJONALNEGO TRANSFORMATORA 150 VA I PRZEŁĄCZNIKA STEROWANIA (PATRZ RYS. 3) 1. Wyjąć transformator z opakowania. 2. Odkręcić dwie śruby mocujące osłonę i zdjąć osłonę. 3. Przyłożyć zespół podstawy do powierzchni montażowej i zaznaczyć miejsca otworów mocujących na powierzchni. 4. Przymocować zespół podstawy do powierzchni montażowej przy pomocy wkrętów do drewna oraz jeżeli to konieczne zaślepek. 5. Zamontować odpowiedni przełącznik ręczny lub automatyczny, zgodnie z instrukcją. Aby uzyskać informacje na temat schematu elektrycznego, patrz Rys. 4. PODŁĄCZENIE URZĄDZENIA WENTYLACYJNEGO, TRANSFORMATORA 150 VA I PRZEŁĄCZNIKA STEROWANIA (PATRZ RYS. 4) 1. U p e w n i ć s i ę, ż e z a s i l a n i e e l e k t r y c z n e z o s t a ł o w y ł ą c z o n e. 2. Dociąć na odpowiednią długość, odizolować i podłączyć przewody pomiędzy urządzeniem, transformatorem, a przełącznikiem sterującym zgodnie ze schematem elektrycznym podanym na Rys. 4. W obwodach, w których włączony jest transformator 150 VA (563538), należy zwrócić uwagę, że opcje prędkości nawiewu (5) i wentylacji o dużej mocy (5) można uzyskać przez wybór różnych napięć wyjściowych transformatora. A b y t e g o d o k o n a ć, n a l e ż y p o d ł ą c z y ć p r z e w ó d NAWIEW (TRICKLE) d o dowo lnego zac isku L 1(80V), L2( 100V), L3( 120V), L 4(140V) lub L 5 ( V ), a p r z e w ó d D U Ż A M O C ( B O O S T ) d o d o w o l n e g o z a c i s k u L 2 ( V ), L 3 ( 1 20V), L 4( 1 40V), L5(160V ) l u b L( 2 40V) przy napięciu w y ż s z ym niż to w y b r a n e d l a p r a c y w t r y b i e N A W I E W. Należy pamiętać, że obwód musi być wyposażony w układy przełączania, podobne do tych, przedstawionych na Rys. 4.1, 4.2 i 4.3, aby uniknąć jednoczesnego zasilenia dwóch zwojów transformatora. Brak zastosowania się do niniejszej instrukcji spowoduje uszkodzenie transformatora. 3. Wybierając sposób mocowania przewodów na powierzchni i bez przeprowadzania ich przez kanał, kable takie należy umocować do powierzchni montażowej na całej ich długości, a w szczególności w pobliżu jednostki przyłączeniowej, transformatora i przełącznika sterowania. 4. Demontowany przewód elastyczny urządzenia wentylacyjnego zależy zacisnąć przy
5 transformatorze lub przełączniku sterowania, w zależności od potrzeb. W tym celu, wraz z transformatorem dostarczono plastikową tuleję M20 wyposażoną w zacisk kablowy. 5. Nałożyć osłonę transformatora i dokręcić śruby, upewniwszy się że przewody nie zostały zakleszczone pomiędzy podstawą a osłoną. 6. Zainstalować przełącznik sterujący w skrzynce montażowej i dokręcić śruby. 7. Włączyć zasilanie elektryczne i sprawdzić, czy urządzenie i system rur działają poprawnie. INSTRUKCJE DOTYCZĄCE CZYSZCZENIA Poza usuwaniem nieprzyjemnych zapachów, zapewnianiem świeżego powietrza i odzyskiwaniem ciepła, niniejsze urządzenie odprowadza zanieczyszczenia lotne takie jak pył, brud i tłuszcze. T e, g r o m a d z ą c s i ę s t o p n i o w o, z m n i e j s z a j ą w y d a j n o ś ć u r z ą d z e n i a. Z tego względu, aby zapewnić maksymalną sprawność, urządzenie należy regularnie czyścić w odstępach czasu ustalonych na podstawie zaobserwowanego poziomu zanieczyszczenia oraz zgodnie z poniższą procedurą: 1. Odłączyć zasilanie od urządzenia. 2. Po odkręceniu czterech śrub, zdjąć panel dostępu. 3. Wysunąć wymiennik ciepła. 4. Umyć wymiennik ciepłą wodą z dodatkiem delikatnego detergentu, a następnie dokładnie osuszyć. W razie potrzeby, wyczyścić wnętrze urządzenia przy pomocy odkurzacza. UWAGA: Wodę trzymać z dala od komponentów elektrycznych i oprzewodowania wewnątrz i na zewnątrz urządzenia oraz uważać, aby nie uszkodzić wirników wentylatora, które zostały odpowiednio wyważone, aby zapobiec drganiom. 5. Zamontować wymiennik ciepła. 6. Nałożyć panel dostępu i dokręcić cztery śruby. 7. Załączyć zasilanie i sprawdzić, czy urządzenie działa poprawnie.

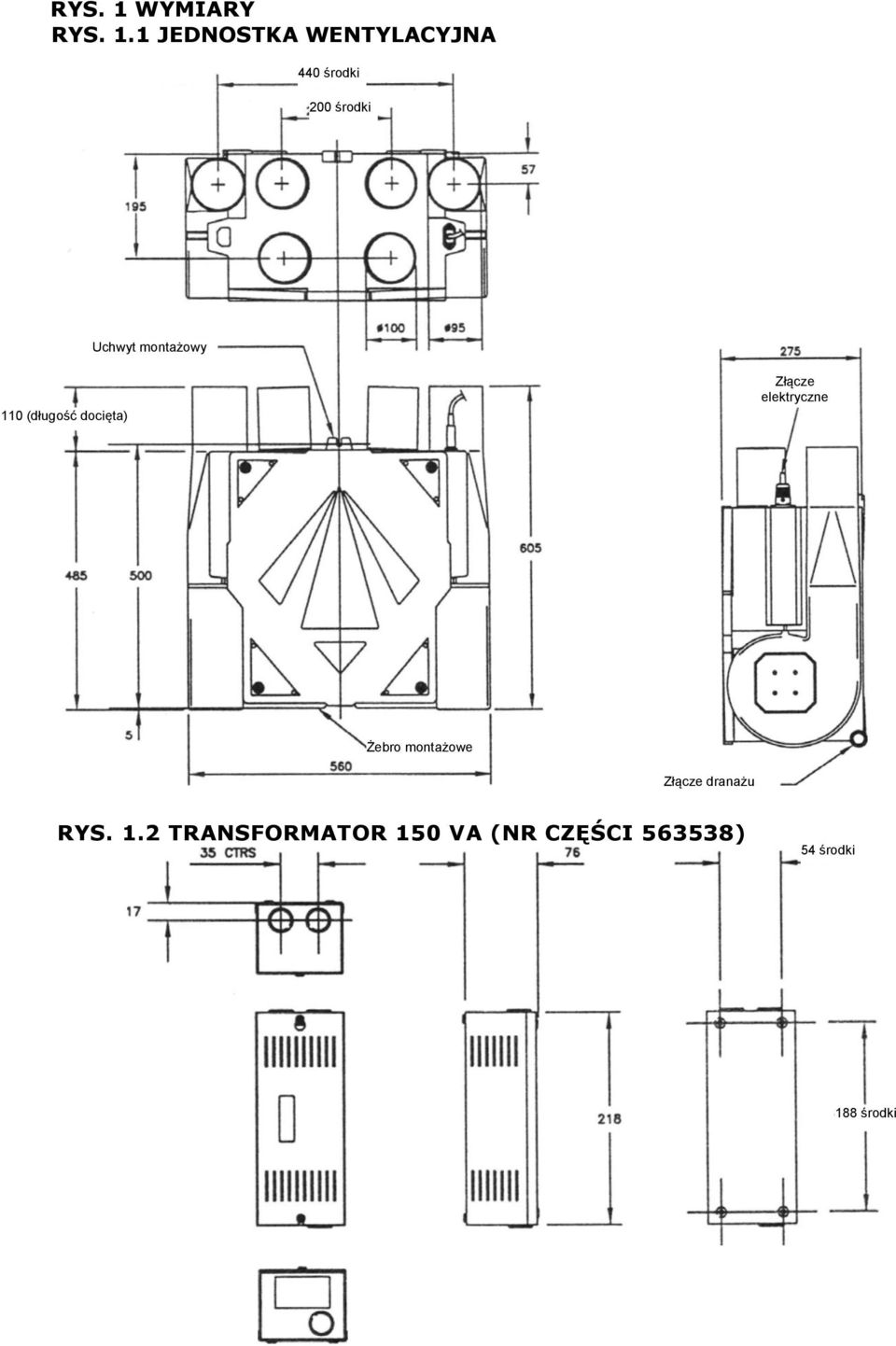

6 RYS. 1 WYMIARY RYS. 1.1 JEDNOSTKA WENTYLACYJNA 440 środki 200 środki Uchwyt montażowy 110 (długość docięta) Złącze elektryczne Żebro montażowe Złącze dranażu RYS. 1.2 TRANSFORMATOR 150 VA (NR CZĘŚCI ) 54 środki 188 środki

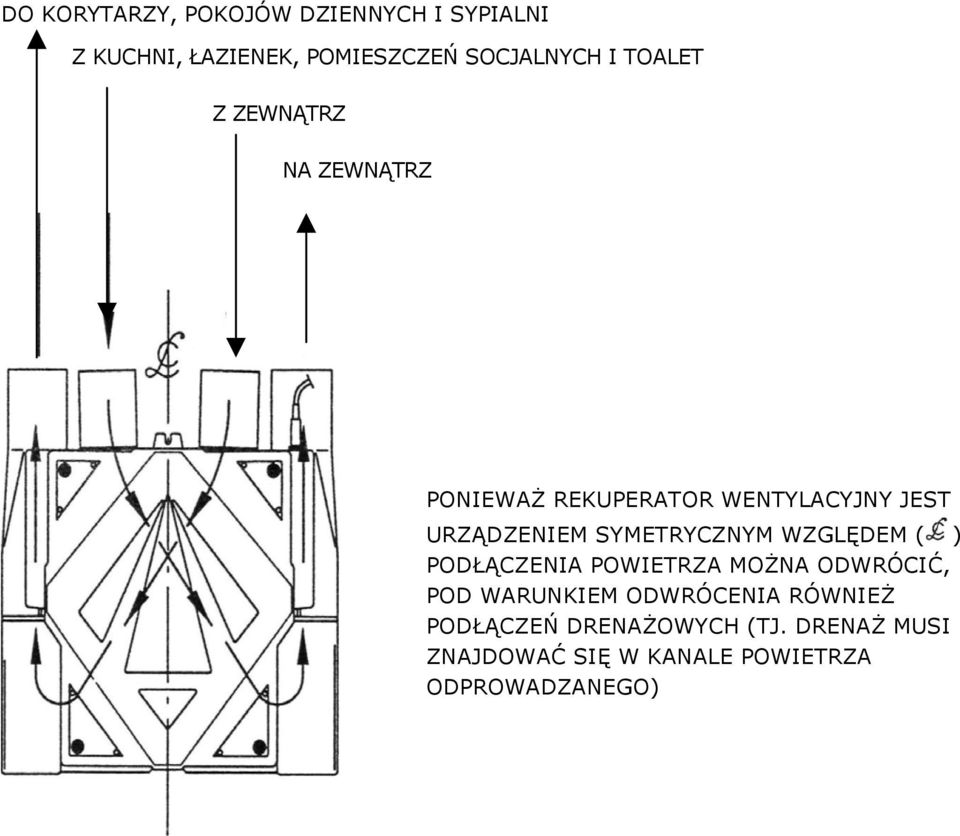

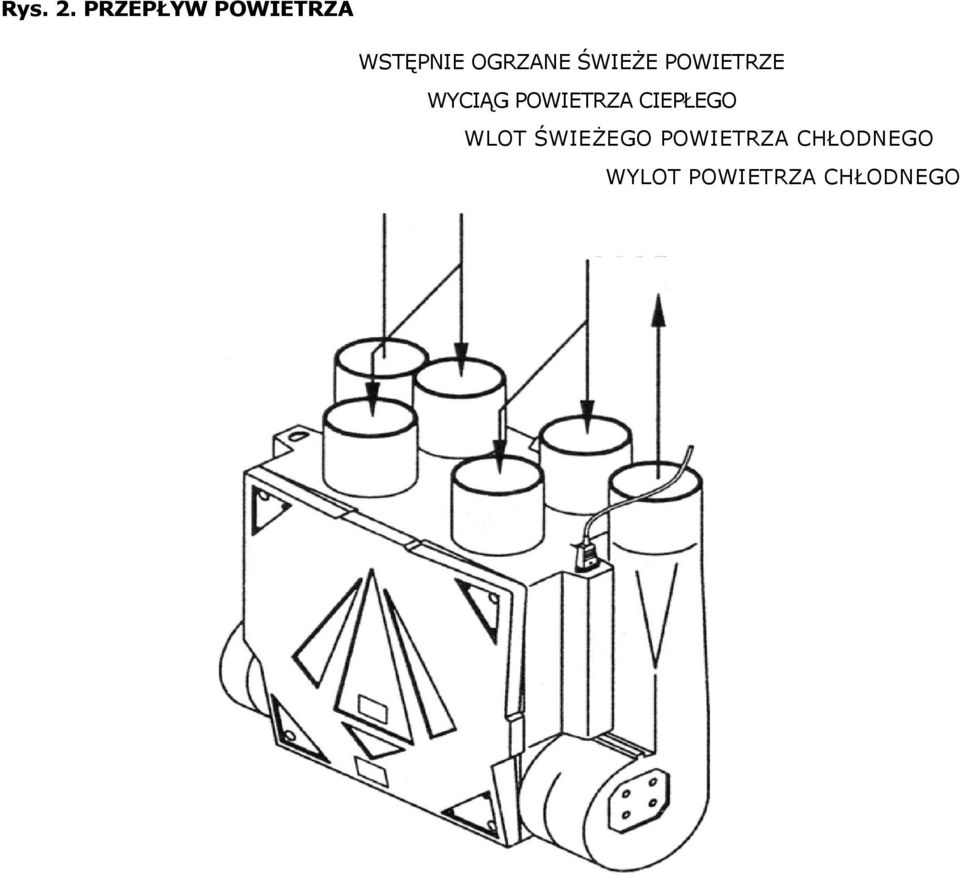

7 Rys. 2. PRZEPŁYW POWIETRZA WSTĘPNIE OGRZANE ŚWIEŻE POWIETRZE WYCIĄG POWIETRZA CIEPŁEGO WLOT ŚWIEŻEGO POWIETRZA CHŁODNEGO WYLOT POWIETRZA CHŁODNEGO
8 DO KORYTARZY, POKOJÓW DZIENNYCH I SYPIALNI Z KUCHNI, ŁAZIENEK, POMIESZCZEŃ SOCJALNYCH I TOALET Z ZEWNĄTRZ NA ZEWNĄTRZ PONIEWAŻ REKUPERATOR WENTYLACYJNY JEST URZĄDZENIEM SYMETRYCZNYM WZGLĘDEM ( ) PODŁĄCZENIA POWIETRZA MOŻNA ODWRÓCIĆ, POD WARUNKIEM ODWRÓCENIA RÓWNIEŻ PODŁĄCZEŃ DRENAŻOWYCH (TJ. DRENAŻ MUSI ZNAJDOWAĆ SIĘ W KANALE POWIETRZA ODPROWADZANEGO)

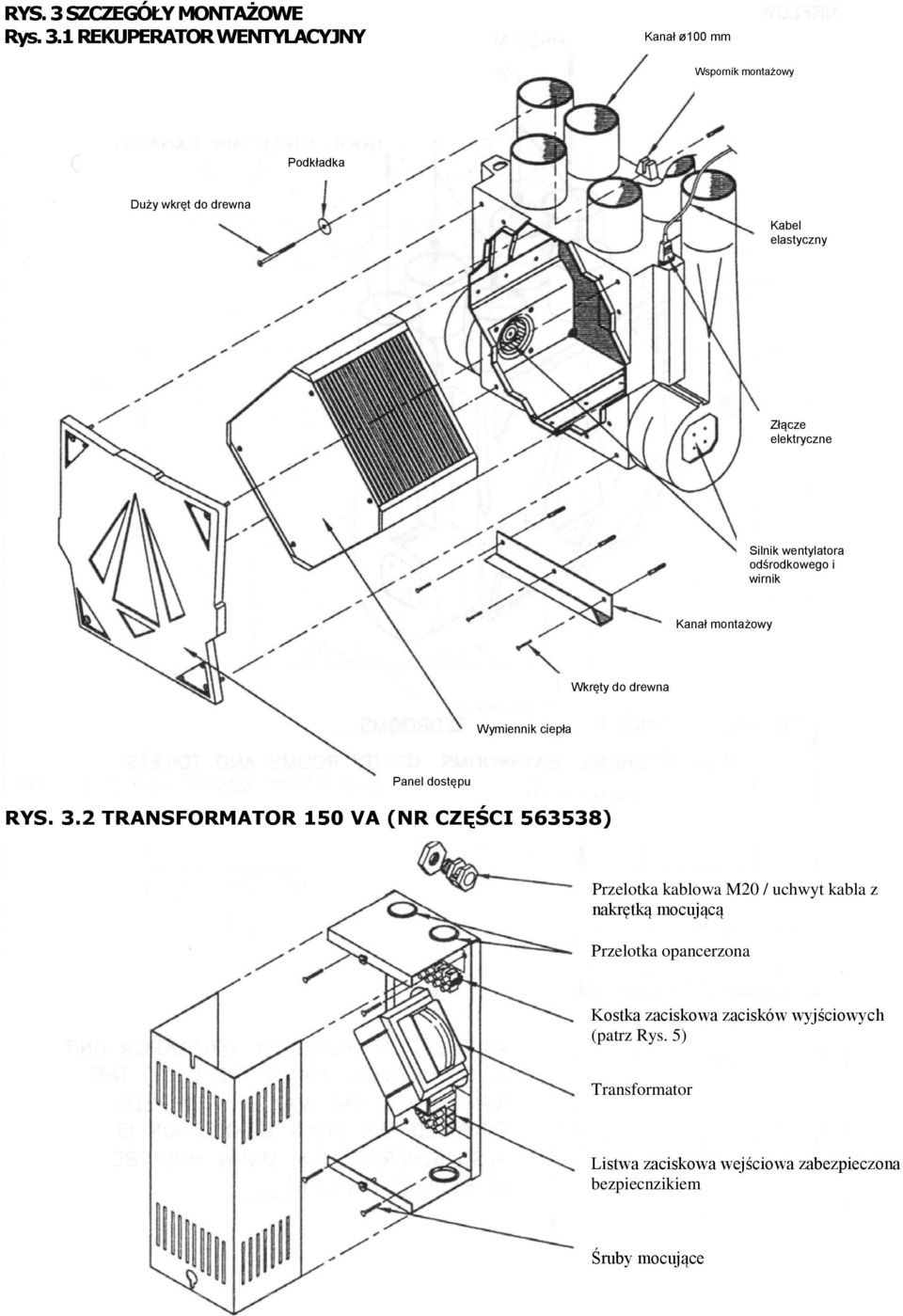

9 RYS. 3 SZCZEGÓŁY MONTAŻOWE Rys. 3.1 REKUPERATOR WENTYLACYJNY Kanał ø100 mm Wspornik montażowy Podkładka Duży wkręt do drewna Kabel elastyczny Złącze elektryczne Silnik wentylatora odśrodkowego i wirnik Kanał montażowy Wkręty do drewna Wymiennik ciepła Panel dostępu RYS. 3.2 TRANSFORMATOR 150 VA (NR CZĘŚCI ) Przelotka kablowa M20 / uchwyt kabla z nakrętką mocującą Przelotka opancerzona Kostka zaciskowa zacisków wyjściowych (patrz Rys. 5) Transformator Listwa zaciskowa wejściowa zabezpieczona bezpiecnzikiem Śruby mocujące

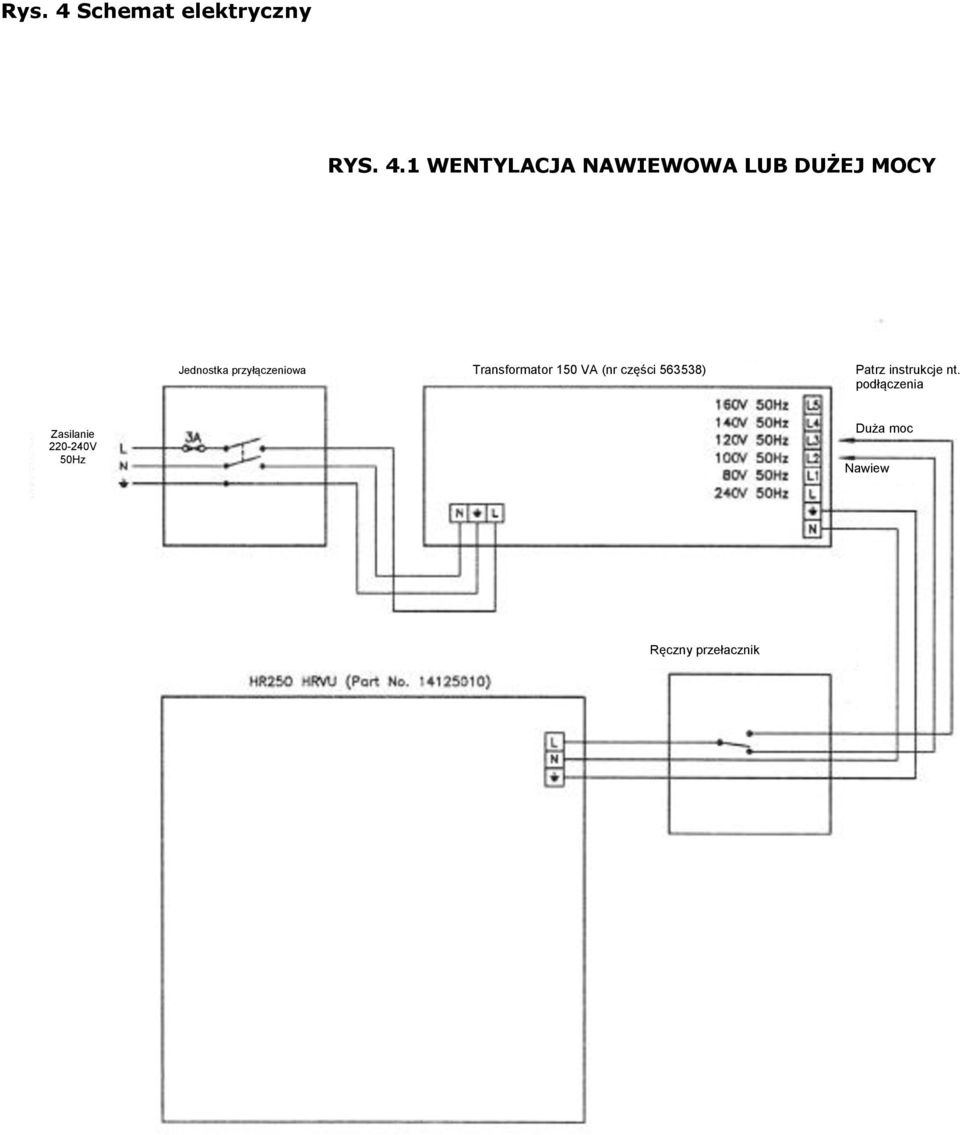

10 Rys. 4 Schemat elektryczny RYS. 4.1 WENTYLACJA NAWIEWOWA LUB DUŻEJ MOCY Jednostka przyłączeniowa Transformator 150 VA (nr części ) Patrz instrukcje nt. podłączenia Zasilanie V 50Hz Duża moc Nawiew Ręczny przełacznik

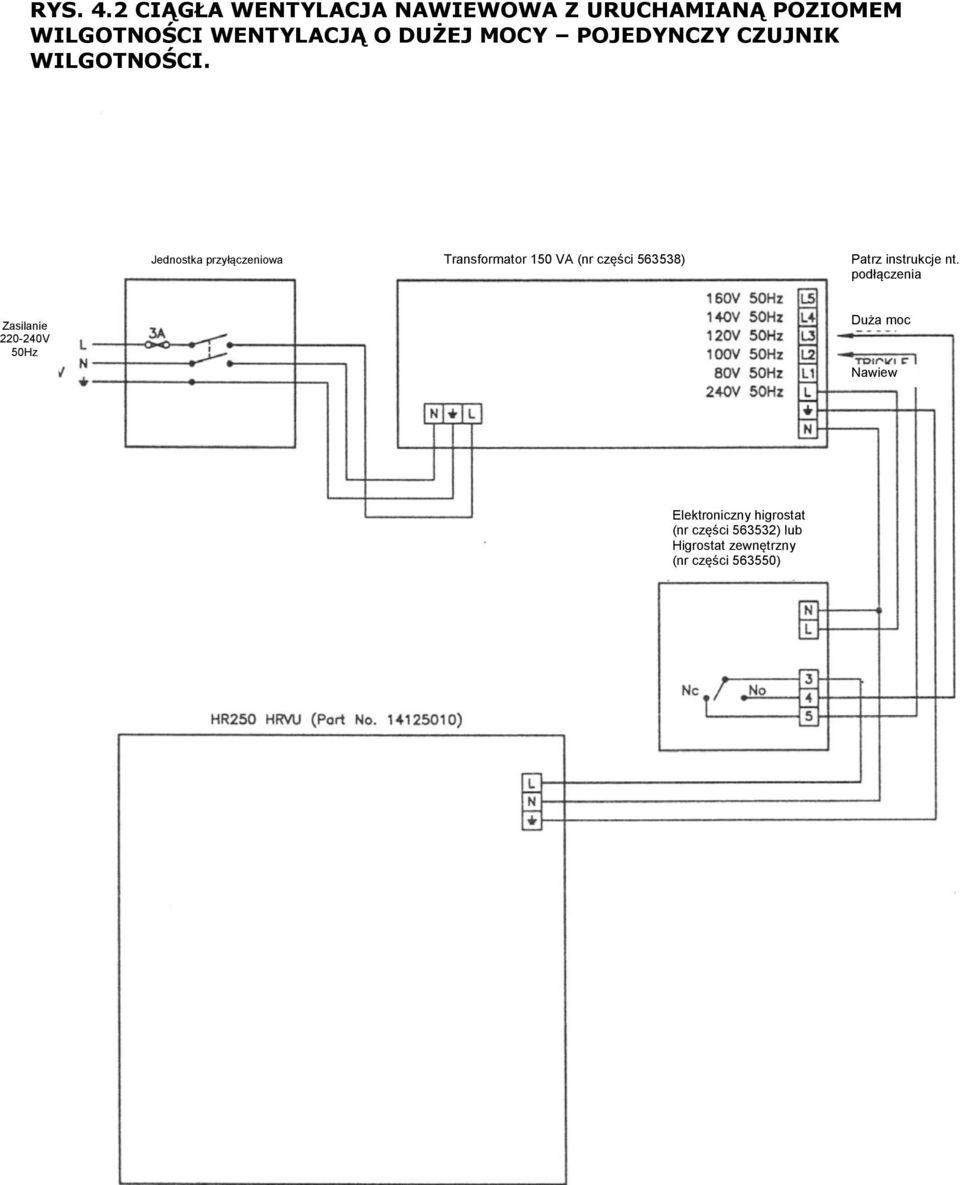

11 RYS. 4.2 CIĄGŁA WENTYLACJA NAWIEWOWA Z URUCHAMIANĄ POZIOMEM WILGOTNOŚCI WENTYLACJĄ O DUŻEJ MOCY POJEDYNCZY CZUJNIK WILGOTNOŚCI. Jednostka przyłączeniowa Transformator 150 VA (nr części ) Patrz instrukcje nt. podłączenia Zasilanie V 50Hz Duża moc Nawiew Elektroniczny higrostat (nr części ) lub Higrostat zewnętrzny (nr części )

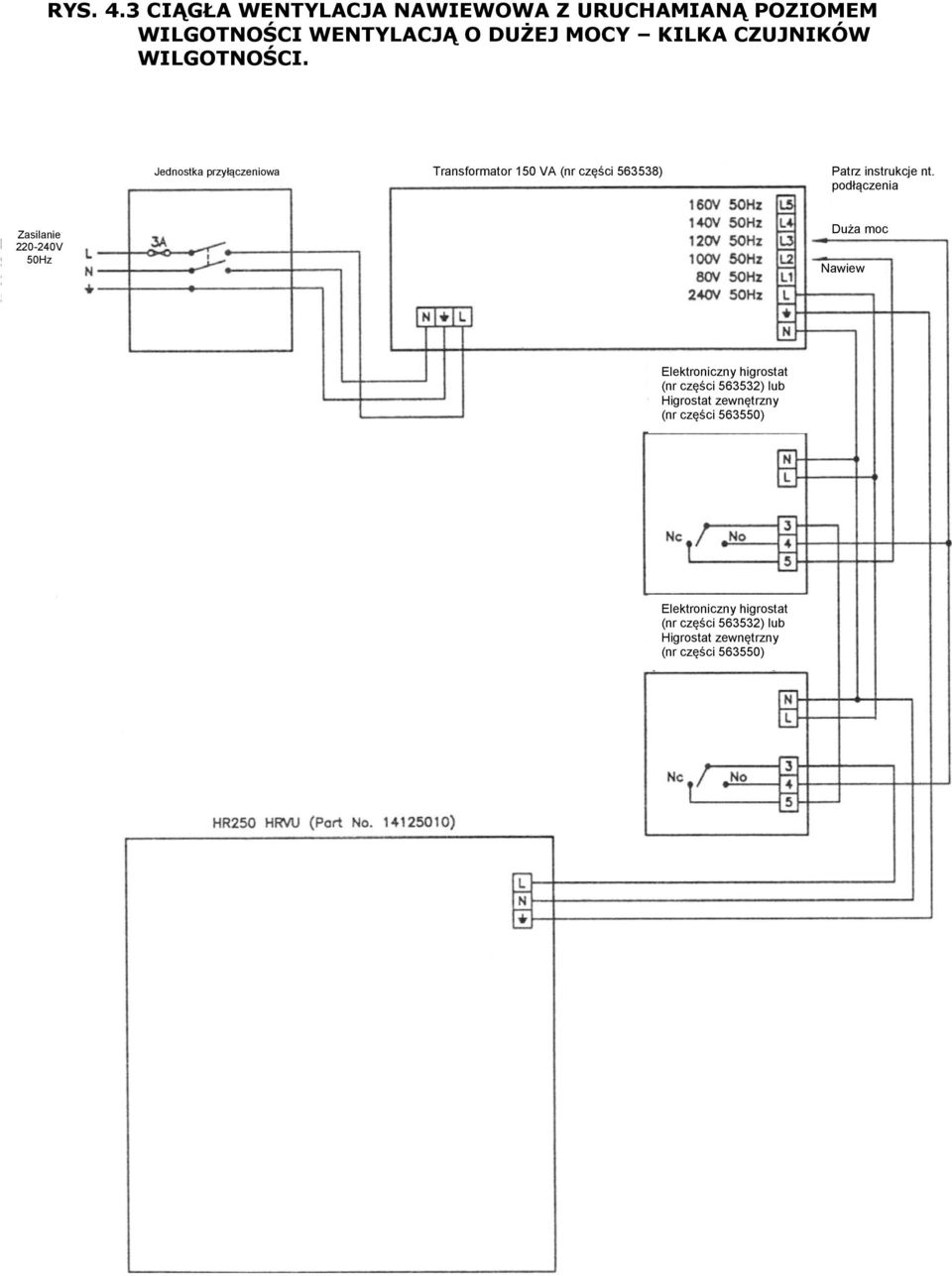

12 RYS. 4.3 CIĄGŁA WENTYLACJA NAWIEWOWA Z URUCHAMIANĄ POZIOMEM WILGOTNOŚCI WENTYLACJĄ O DUŻEJ MOCY KILKA CZUJNIKÓW WILGOTNOŚCI. Jednostka przyłączeniowa Transformator 150 VA (nr części ) Patrz instrukcje nt. podłączenia Zasilanie V 50Hz Duża moc Nawiew Elektroniczny higrostat (nr części ) lub Higrostat zewnętrzny (nr części ) Elektroniczny higrostat (nr części ) lub Higrostat zewnętrzny (nr części )
13 ODDZIAŁY SPRZEDAŻY VENT-AXIA Dystrybutor: Centrum Klima S.A Ożarów Mazowiecki Wieruchów ul. Sochaczewska 144 Tel. (+48 22) Fax (+48 22)
14 K A R T A G W A R A N C Y J N A C E N T R A L W E N T Y L A C Y J N Y C H Dziękujemy Paostwu za wybór produktu marki Vent-Axia. Nasze urządzenia są zaprojektowane oraz wykonane według najnowszej technologii. Spełniają one światowe standardy jakości i niezawodności. Przed rozpoczęciem instalacji oraz użytkowania urządzeo, prosimy o dokładne zapoznanie się z warunkami gwarancji oraz instrukcją montażu i eksploatacji centrali wentylacyjnej. W przypadku jakichkolwiek problemów z urządzeniem prosimy w pierwszej kolejności prześledzid możliwe przyczyny awarii zawarte w instrukcji obsługi lub o kontakt z instalatorem urządzenia. WARUNKI GWARANCJI 1. Karta gwarancyjna jest ważna jedynie z dowodem zakupu wystawionym przez Centrum Klima. 2. Sprzedający udziela gwarancji na sprawne działanie urządzenia. 3. Gwarancją objęte są centrale Vent-Axia zakupione od Centrum Klima S.A., Wieruchów, ul. Sochaczewska 144, Ożarów Maz. lub sprzedane za pośrednictwem instalatora/odsprzedawcy; 4. Okres gwarancji wynosi 24 miesiące licząc od daty sprzedaży; 5. Wszystkie roszczenia wynikające z udzielonej gwarancji w imieniu Centrum Klima S.A. należy zgłaszad do instalatora/ firmy odsprzedającej; 6. W razie stwierdzenia w okresie ważności gwarancji wady lub uszkodzenia urządzenia, Centrum Klima S.A. zapewnia w terminie 14 dni roboczych nieodpłatnie części zamienne niezbędne do usunięcia wady lub naprawę dokonaną za pośrednictwem serwisu fabrycznego na terenie Polski. Zgłaszając awarię centrali klient jest zobowiązany do przedstawienia wypełnionego formularza, który jest ostatnią stroną druku gwarancji (formularz musi zawierad wypełnione wszystkie pola do pola wypełnia serwis ). 7. Termin zapewnienia części lub naprawy urządzenia może ulec wydłużeniu do 30 dni w przypadku, gdy konieczne będzie sprowadzenie z zagranicy części lub podzespołów potrzebnych do naprawy. 8. Klient/instalator/odsprzedawca zgłaszając uszkodzenie lub wadę urządzenia, ma obowiązek wypełnid oświadczenie stanowiące załącznik do Karty Gwarancyjnej oraz przedstawid dowód sprzedaży. 9. Drugi załącznik do wyżej wspomnianej Karty Gwarancyjnej stanowi Karta Rejestracyjna, której wypełnienie jest dobrowolne i wiąże się ze zgodą na przetwarzanie imienia, miasta zamieszkania oraz podanego adresu w celach promocyjnych na stronie Centrum Klima. 10. Wysłanie wypełnionej Karty Rejestracyjnej zwalnia klienta z jakichkolwiek kosztów związanych z transportem centrali w razie awarii bądź kosztów dojazdu serwisanta w przypadku uzasadnionym. 11. Dla zachowania uprawnieo wynikających z gwarancji montaż urządzeo musi byd wykonany przez uprawnionego instalatora, zgodnie z przeznaczeniem oraz instrukcją montażu i eksploatacji. W przypadku naprawy urządzenia poprzez serwis fabryczny, klient jest zobowiązany do zapewnienia swobodnego dostępu do centrali serwisantowi Centrum Klima S.A. Brak możliwości dostępu do urządzenia lub koniecznośd demontażu dodatkowych elementów, skutkuje odmową naprawy urządzenia wraz z obciążeniem klienta kosztami dojazdu serwisu lub obciążeniem klienta kosztami dodatkowych prac serwisanta. 12. Użytkownik jest zobowiązany do przeprowadzenia w ciągu roku minimum 2 przeglądów technicznych zakupionego urządzenia. Przeglądy te są odpłatne i muszą byd wykonane przez wykwalifikowanych instalatorów/odsprzedawców. Klient zobowiązany jest do konserwacji urządzenia. 13. Każdy przegląd odnotowany jest w karcie gwarancyjnej, a odmowa wykonania skutkuje utratą gwarancji. 14. Gwarancja nie obejmuje: uszkodzeo lub niewłaściwej pracy urządzenia wynikającej z błędów popełnionych podczas montażu, niewłaściwego funkcjonowania urządzenia wskutek użytkowania niezgodnie z instrukcją montażu i eksploatacji. skutków zdarzeo losowych i innych okoliczności, za które nie odpowiada producent, np. uszkodzeo w czasie transportu, uderzenia pioruna, uszkodzeo mechanicznych, przepięd sieci elektrycznej itp. (siła wyższa), uszkodzeo powstałych w wyniku nieprzestrzegania warunków eksploatacyjnych zawartych w instrukcji obsługi, uszkodzeo powstałych w wyniku niewykonywania czynności określonych w instrukcji obsługi jako czynności, które powinien wykonywad użytkownik np. wymiana filtrów, urządzeo, które były montowane, przerabiane lub naprawiane przez niewykwalifikowany personel, urządzeo, w przypadku, których niewykonane zostały obowiązkowe przeglądy techniczne - minimum 2 razy w roku, urządzeo nie posiadających czytelnych fabrycznych numerów seryjnych. 15. W przypadku nieuzasadnionej reklamacji użytkownik jest zobowiązany do pokrycia kosztów dojazdu serwisanta oraz po zaakceptowaniu kosztów dokonania prac naprawczych. 16. Gwarant nie ponosi odpowiedzialności za szkody eksploatacyjne, jak i szkody wynikające z pracy urządzenia (dotyczy m.in. zalania kondensatem, itp.). 17. Karta gwarancyjna spełnia wymagania gwaranta, jeśli wypełniona jest w całości, czytelnie oraz dołączony jest dowód zakupu. 18. Roszczenia, uwagi, zastrzeżenia odnośnie niewłaściwie pracującego urządzenia należy zgłaszad w formie pisemnej, faxem, pocztą elektroniczną, nie później niż w terminie 7 dni od daty ujawnienia się wady;

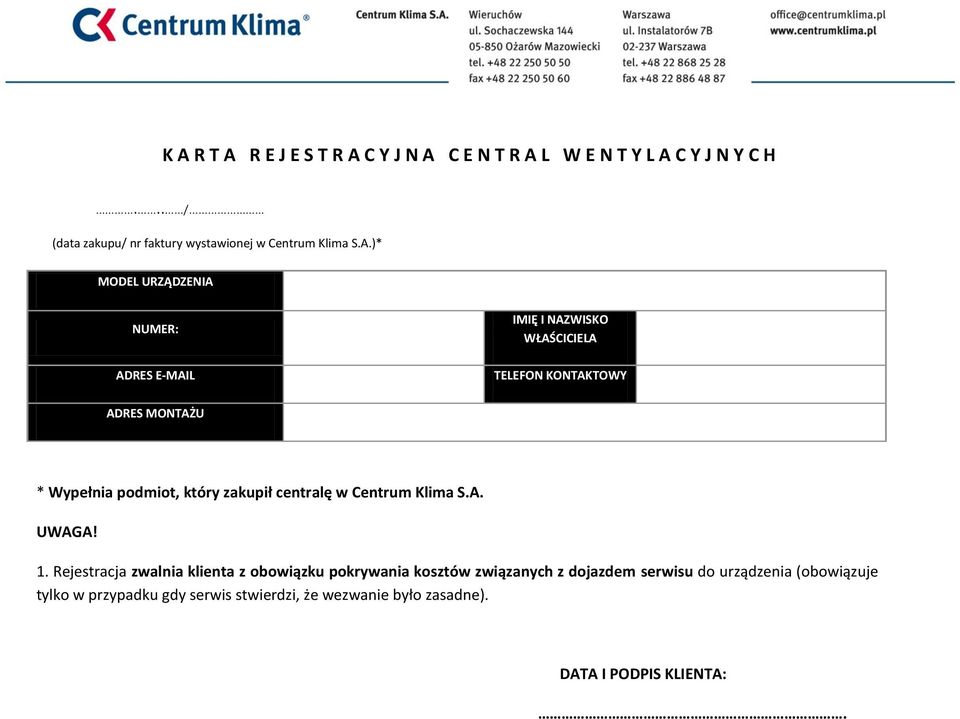

15 K A R T A R E J E S T R A C Y J N A C E N T R A L W E N T Y L A C Y J N Y C H... / (data zakupu/ nr faktury wystawionej w Centrum Klima S.A.)* MODEL URZĄDZENIA NUMER: ADRES IMIĘ I NAZWISKO WŁAŚCICIELA TELEFON KONTAKTOWY ADRES MONTAŻU * Wypełnia podmiot, który zakupił centralę w Centrum Klima S.A. UWAGA! 1. Rejestracja zwalnia klienta z obowiązku pokrywania kosztów związanych z dojazdem serwisu do urządzenia (obowiązuje tylko w przypadku gdy serwis stwierdzi, że wezwanie było zasadne). DATA I PODPIS KLIENTA:.

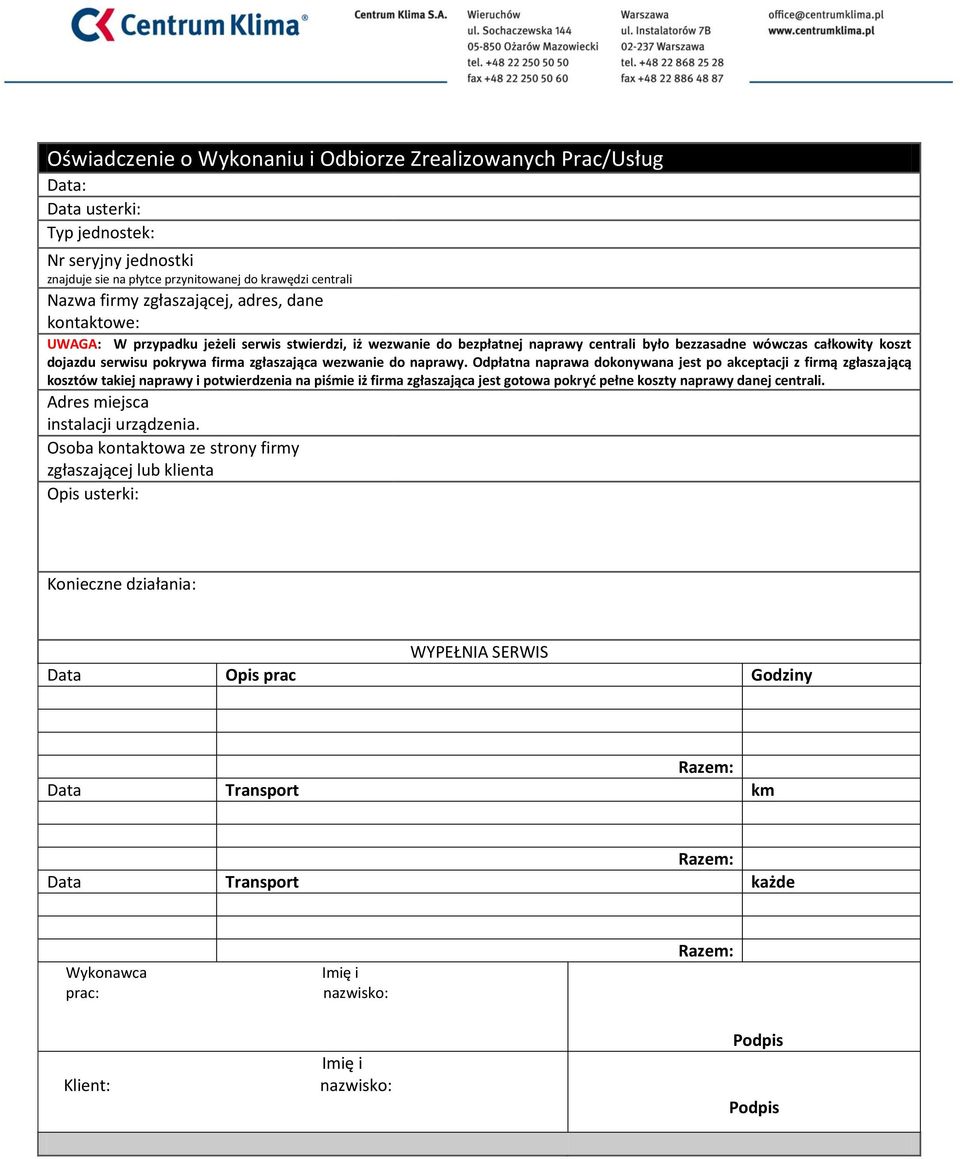

16 Oświadczenie o Wykonaniu i Odbiorze Zrealizowanych Prac/Usług Data: Data usterki: Typ jednostek: Nr seryjny jednostki znajduje sie na płytce przynitowanej do krawędzi centrali Nazwa firmy zgłaszającej, adres, dane kontaktowe: UWAGA: W przypadku jeżeli serwis stwierdzi, iż wezwanie do bezpłatnej naprawy centrali było bezzasadne wówczas całkowity koszt dojazdu serwisu pokrywa firma zgłaszająca wezwanie do naprawy. Odpłatna naprawa dokonywana jest po akceptacji z firmą zgłaszającą kosztów takiej naprawy i potwierdzenia na piśmie iż firma zgłaszająca jest gotowa pokryd pełne koszty naprawy danej centrali. Adres miejsca instalacji urządzenia. Osoba kontaktowa ze strony firmy zgłaszającej lub klienta Opis usterki: Konieczne działania: WYPEŁNIA SERWIS Data Opis prac Godziny Razem: Data Transport km Razem: Data Transport każde Wykonawca prac: Imię i nazwisko: Razem: Klient: Imię i nazwisko: Podpis Podpis
