1 Przekaźniki dla przemysłu

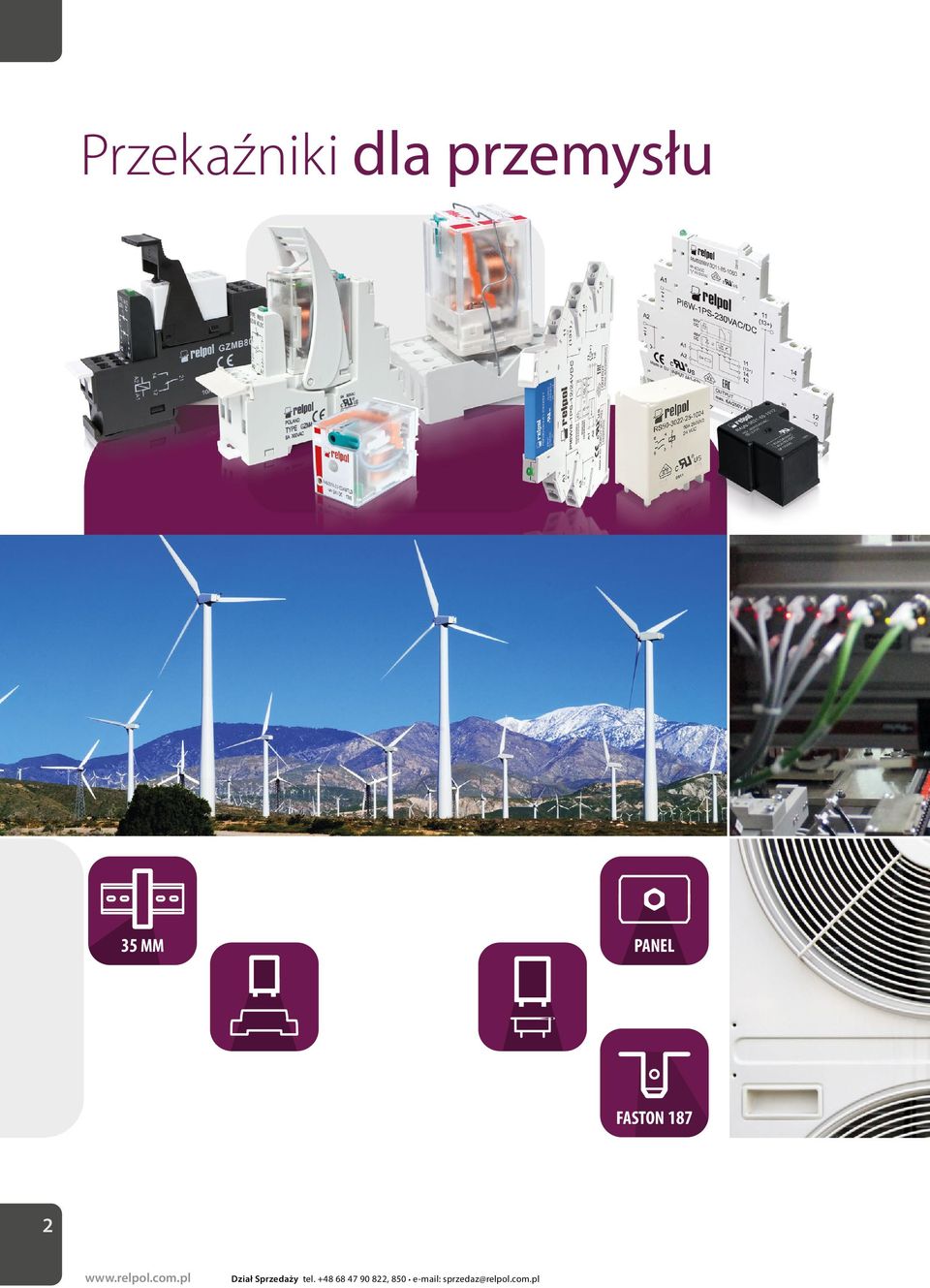

2 Przekaźniki dla przemysłu FASTON 187 2

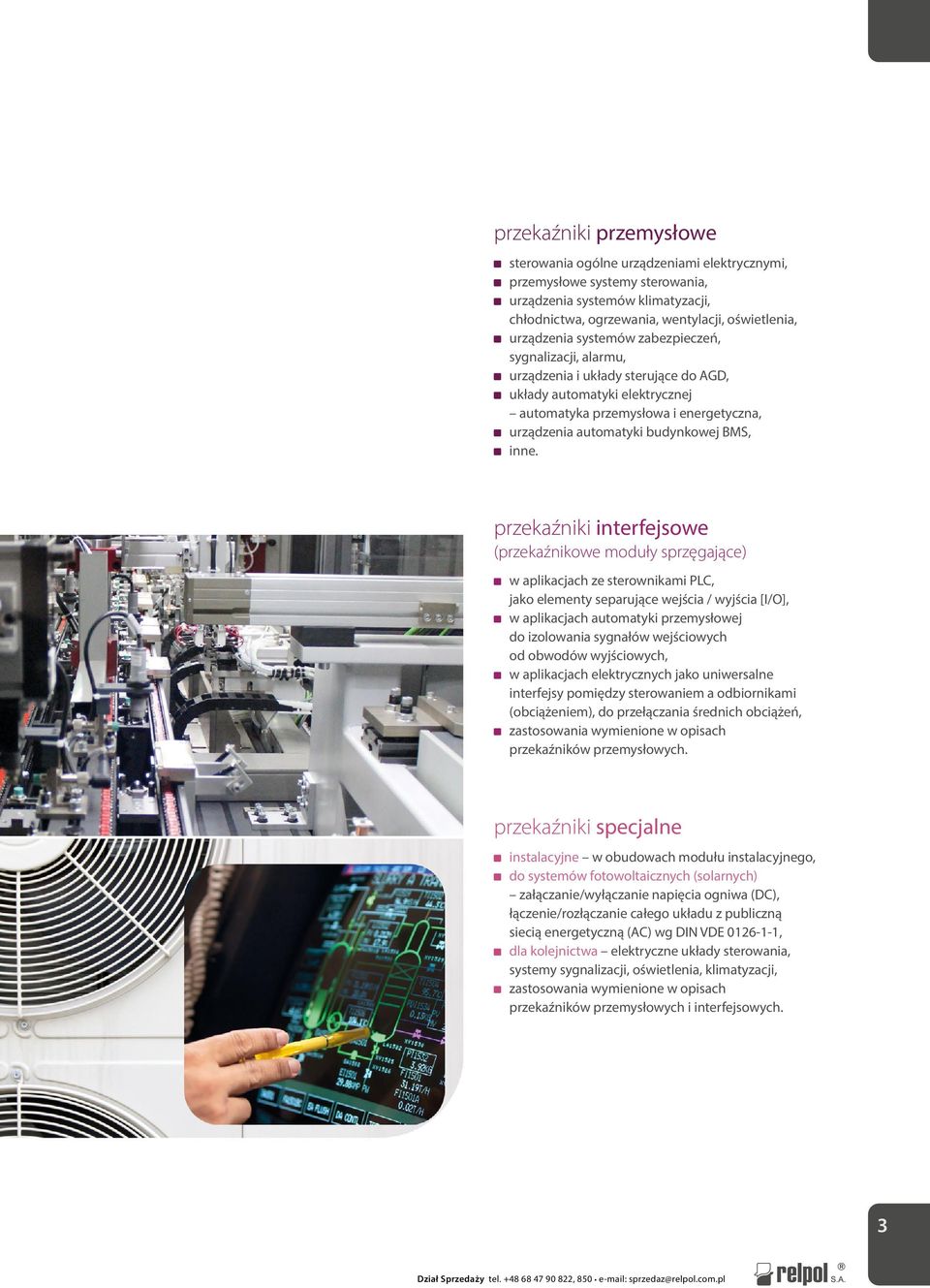

3 przekaźniki przemysłowe sterowania ogólne urządzeniami elektrycznymi, przemysłowe systemy sterowania, urządzenia systemów klimatyzacji, chłodnictwa, ogrzewania, wentylacji, oświetlenia, urządzenia systemów zabezpieczeń, sygnalizacji, alarmu, urządzenia i układy sterujące do AGD, układy automatyki elektrycznej automatyka przemysłowa i energetyczna, urządzenia automatyki budynkowej BMS, inne. przekaźniki interfejsowe (przekaźnikowe moduły sprzęgające) w aplikacjach ze sterownikami PLC, jako elementy separujące wejścia / wyjścia [I/O], w aplikacjach automatyki przemysłowej do izolowania sygnałów wejściowych od obwodów wyjściowych, w aplikacjach elektrycznych jako uniwersalne interfejsy pomiędzy sterowaniem a odbiornikami (obciążeniem), do przełączania średnich obciążeń, zastosowania wymienione w opisach przekaźników przemysłowych. przekaźniki specjalne instalacyjne w obudowach modułu instalacyjnego, do systemów fotowoltaicznych (solarnych) załączanie/wyłączanie napięcia ogniwa (), łączenie/rozłączanie całego układu z publiczną siecią energetyczną () wg DIN VDE , dla kolejnictwa elektryczne układy sterowania, systemy sygnalizacji, oświetlenia, klimatyzacji, zastosowania wymienione w opisach przekaźników przemysłowych i interfejsowych. 3

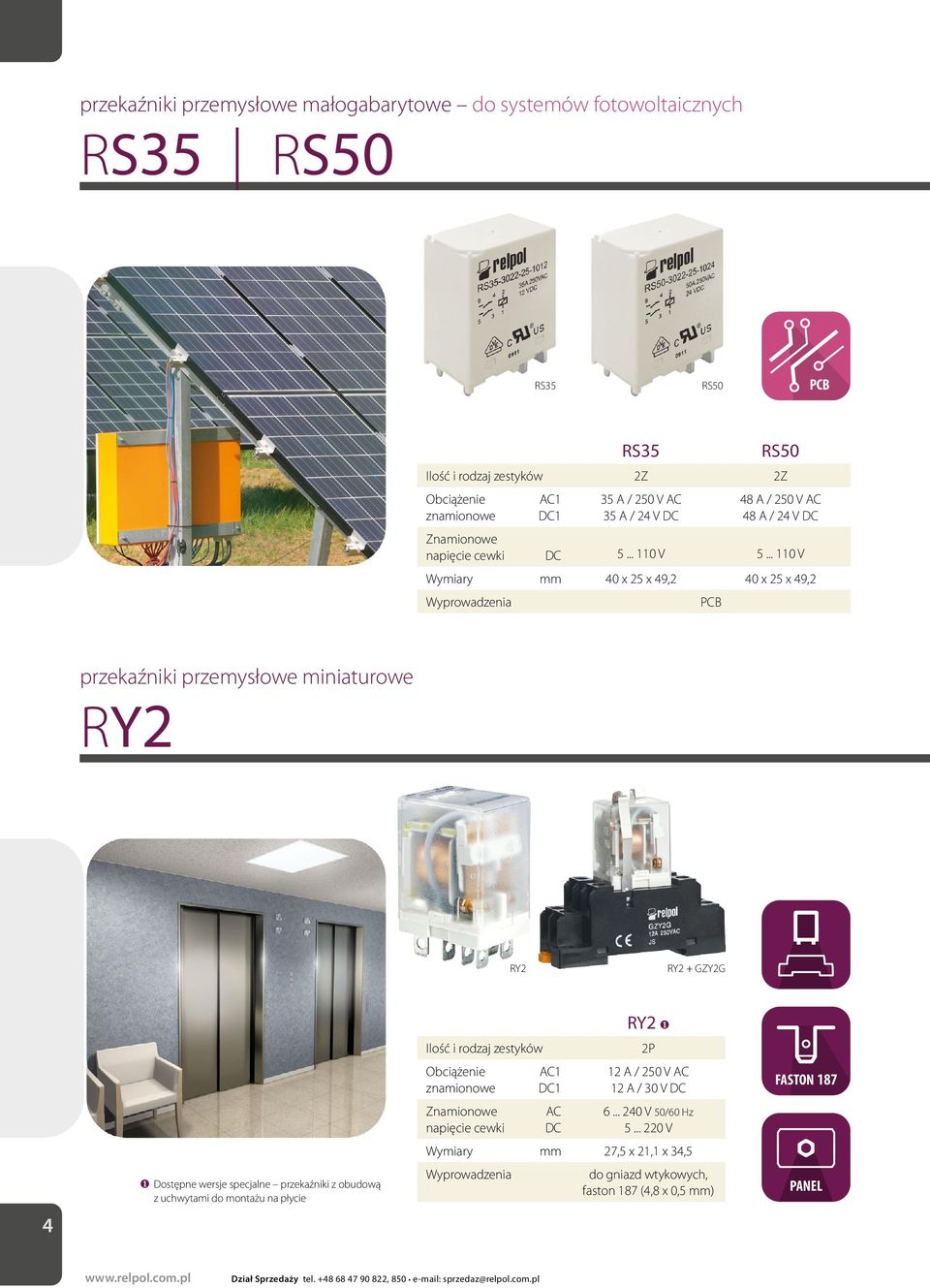

4 przekaźniki przemysłowe małogabarytowe do systemów fotowoltaicznych RS35 RS50 RS35 RS50 RS35 RS50 Ilość i rodzaj zestyków 2Z 2Z 35 A / 250 V 35 A / 24 V 48 A / 250 V 48 A / 24 V V V Wymiary mm 40 x 25 x 49,2 40 x 25 x 49,2 przekaźniki przemysłowe miniaturowe RY2 RY2 RY2 + GZY2G RY2 ❶ Ilość i rodzaj zestyków 2P 12 A / 250 V 12 A / 30 V FASTON V 50/60 Hz V Wymiary mm 27,5 x 21,1 x 34,5 ❶ Dostępne wersje specjalne przekaźniki z obudową z uchwytami do montażu na płycie do gniazd wtykowych, faston 187 (4,8 x 0,5 mm) 4

5 przekaźniki przemysłowe miniaturowe R2M R2M R2M + GZ2 Ilość i rodzaj zestyków R2M 2P 5 A / 250 V 5 A / 24 V V 50/60 Hz V Wymiary mm 27,5 x 14 x 32,9 do gniazd wtykowych, przekaźniki przemysłowe miniaturowe R2N R3N R4N R2N R3N R4N R4N + GZM4 R2N R3N R4N Ilość i rodzaj zestyków 2P 3P 4P 12 A / 250 V 12 A / 24 V V 50/60 Hz V 10 A / 250 V 10 A / 24 V V 50/60 Hz V 6 A / 250 V ❷ 6 A / 24 V V 50/60 Hz V Wymiary mm 27,5 x 21,2 x 35,6 27,5 x 21,2 x 35,6 27,5 x 21,2 x 35,6 do gniazd wtykowych ❸ ❷ R4N: 7 A / 230 V (VDE) ❸ R3N: tylko do gniazd z zaciskami śrubowymi 5

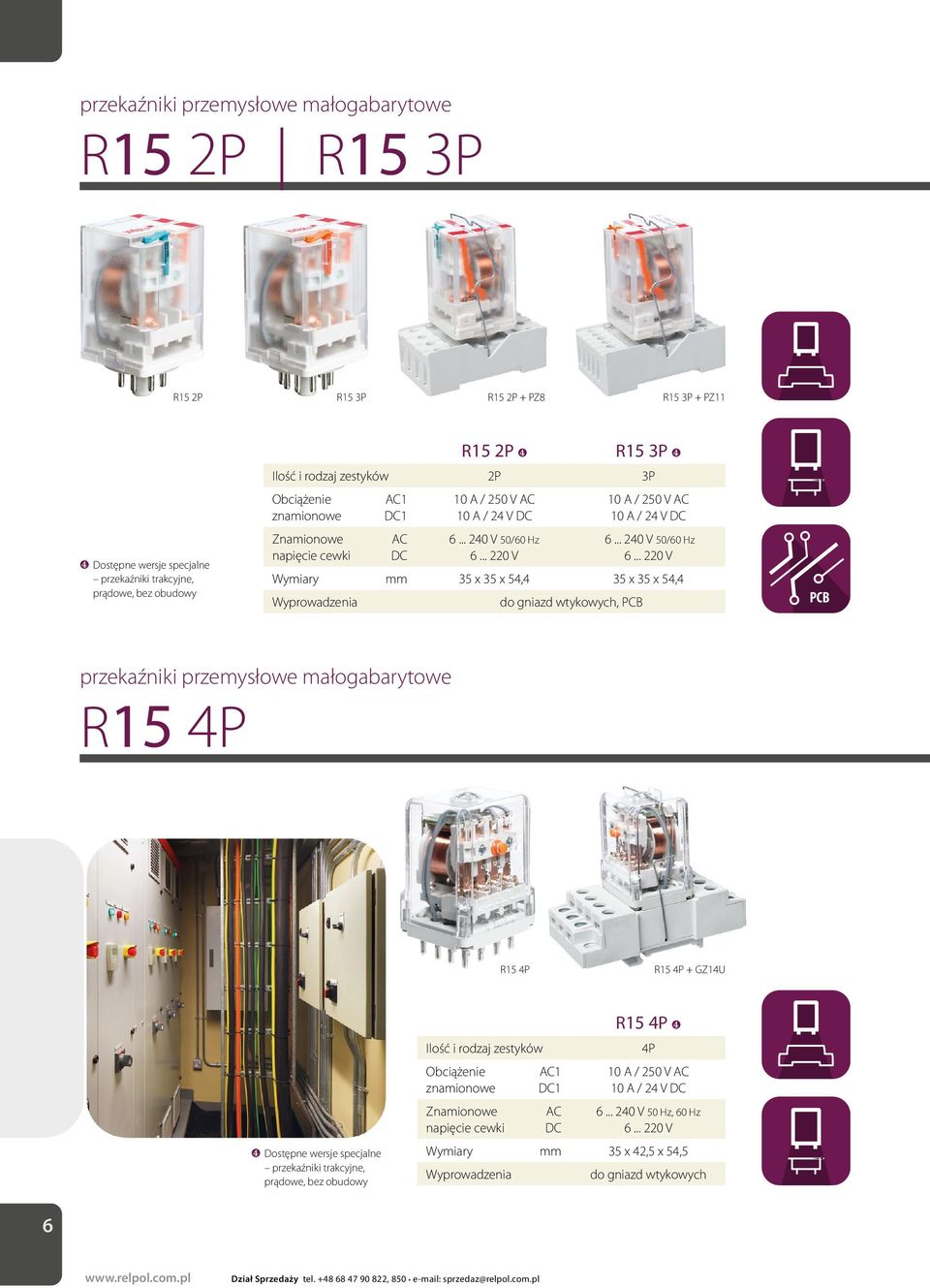

6 przekaźniki przemysłowe małogabarytowe R15 2P R15 3P R15 2P R15 3P R15 2P + PZ8 R15 3P + PZ11 ❹ Dostępne wersje specjalne przekaźniki trakcyjne, prądowe, bez obudowy R15 2P ❹ R15 3P ❹ Ilość i rodzaj zestyków 2P 3P 10 A / 250 V 10 A / 24 V V 50/60 Hz V 10 A / 250 V 10 A / 24 V V 50/60 Hz V Wymiary mm 35 x 35 x 54,4 35 x 35 x 54,4 do gniazd wtykowych, przekaźniki przemysłowe małogabarytowe R15 4P R15 4P R15 4P + GZ14U ❹ Dostępne wersje specjalne przekaźniki trakcyjne, prądowe, bez obudowy Ilość i rodzaj zestyków R15 4P ❹ 4P 10 A / 250 V 10 A / 24 V V 50 Hz, 60 Hz V Wymiary mm 35 x 42,5 x 54,5 do gniazd wtykowych 6

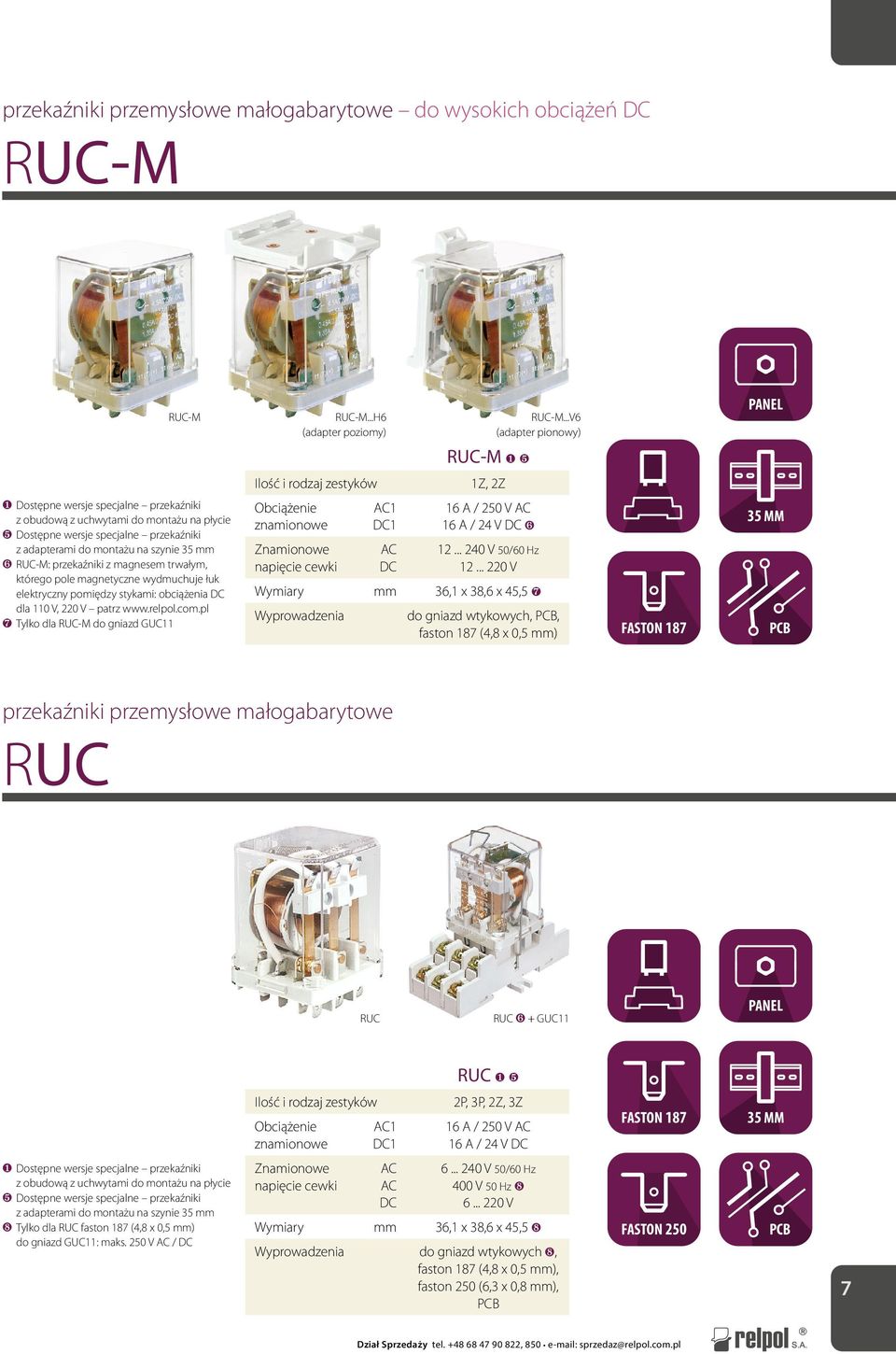

7 przekaźniki przemysłowe małogabarytowe do wysokich obciążeń RUC-M RUC-M RUC-M...H6 (adapter poziomy) RUC-M...V6 (adapter pionowy) ❶ Dostępne wersje specjalne przekaźniki z obudową z uchwytami do montażu na płycie ❺ Dostępne wersje specjalne przekaźniki z adapterami do montażu na szynie 35 mm ❻ RUC-M: przekaźniki z magnesem trwałym, którego pole magnetyczne wydmuchuje łuk elektry czny pomiędzy stykami: obciążenia dla 110 V, 220 V patrz ❼ Tylko dla RUC-M do gniazd GUC11 Ilość i rodzaj zestyków RUC-M ❶ ❺ 1Z, 2Z 16 A / 250 V 16 A / 24 V ❻ V 50/60 Hz V Wymiary mm 36,1 x 38,6 x 45,5 ❼ do gniazd wtykowych,, faston 187 (4,8 x 0,5 mm) FASTON 187 przekaźniki przemysłowe małogabarytowe RUC RUC RUC ❻ + GUC11 RUC ❶ ❺ Ilość i rodzaj zestyków 2P, 3P, 2Z, 3Z 16 A / 250 V 16 A / 24 V FASTON 187 ❶ Dostępne wersje specjalne przekaźniki z obudową z uchwytami do montażu na płycie ❺ Dostępne wersje specjalne przekaźniki z adapterami do montażu na szynie 35 mm ❽ Tylko dla RUC faston 187 (4,8 x 0,5 mm) do gniazd GUC11: maks. 250 V / V 50/60 Hz 400 V 50 Hz ❽ V Wymiary mm 36,1 x 38,6 x 45,5 ❽ do gniazd wtykowych ❽, faston 187 (4,8 x 0,5 mm), faston 250 (6,3 x 0,8 mm), FASTON 250 7

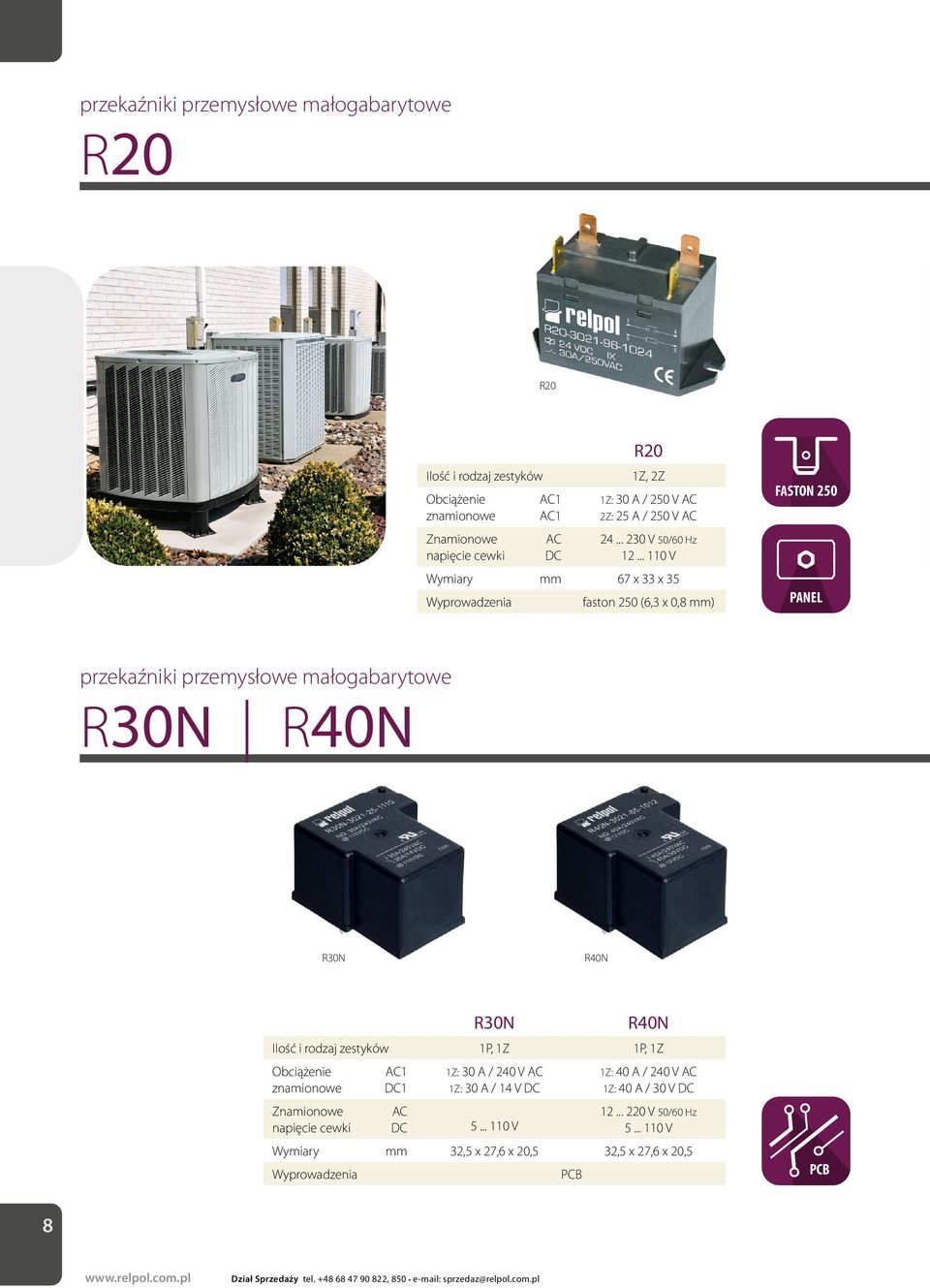

8 przekaźniki przemysłowe małogabarytowe R20 R20 Ilość i rodzaj zestyków R20 1Z, 2Z 1Z: 30 A / 250 V 2Z: 25 A / 250 V V 50/60 Hz Wymiary mm 67 x 33 x 35 faston 250 (6,3 x 0,8 mm) FASTON 250 przekaźniki przemysłowe małogabarytowe R30N R40N R30N R40N R30N R40N Ilość i rodzaj zestyków 1P, 1Z 1P, 1Z 1Z: 30 A / 240 V 1Z: 30 A / 14 V V 1Z: 40 A / 240 V 1Z: 40 A / 30 V V 50/60 Hz V Wymiary mm 32,5 x 27,6 x 20,5 32,5 x 27,6 x 20,5 8

9 przekaźniki przemysłowe małogabarytowe RG25 RG25 Ilość i rodzaj zestyków RG25 2Z 25 A / 400 V 25 A / 24 V V 50 Hz V Wymiary mm 26 x 49 x 72 zaciski śrubowe przekaźniki elektromagnetyczne instalacyjne MT-PI-... MT-PI-... (1 zestyk) MT-PI-... (2 zestyki) MT-PI-... Ilość i rodzaj zestyków 1P, 1Z 2P, 2Z / 16 A / 250 V 16 A / 24 V 8 A / 250 V 8 A / 24 V 1P, 2P: V 50/60 Hz, 1Z, 2Z: 230 V 50 Hz 1P, 2P: V 1Z, 2Z: V : 50 Hz Wymiary mm 90(98,8) x 17,5 x 63,5 ❾ zaciski śrubowe ❾ W nawiasie podano długość z zaczepami na szynę 35 mm 9

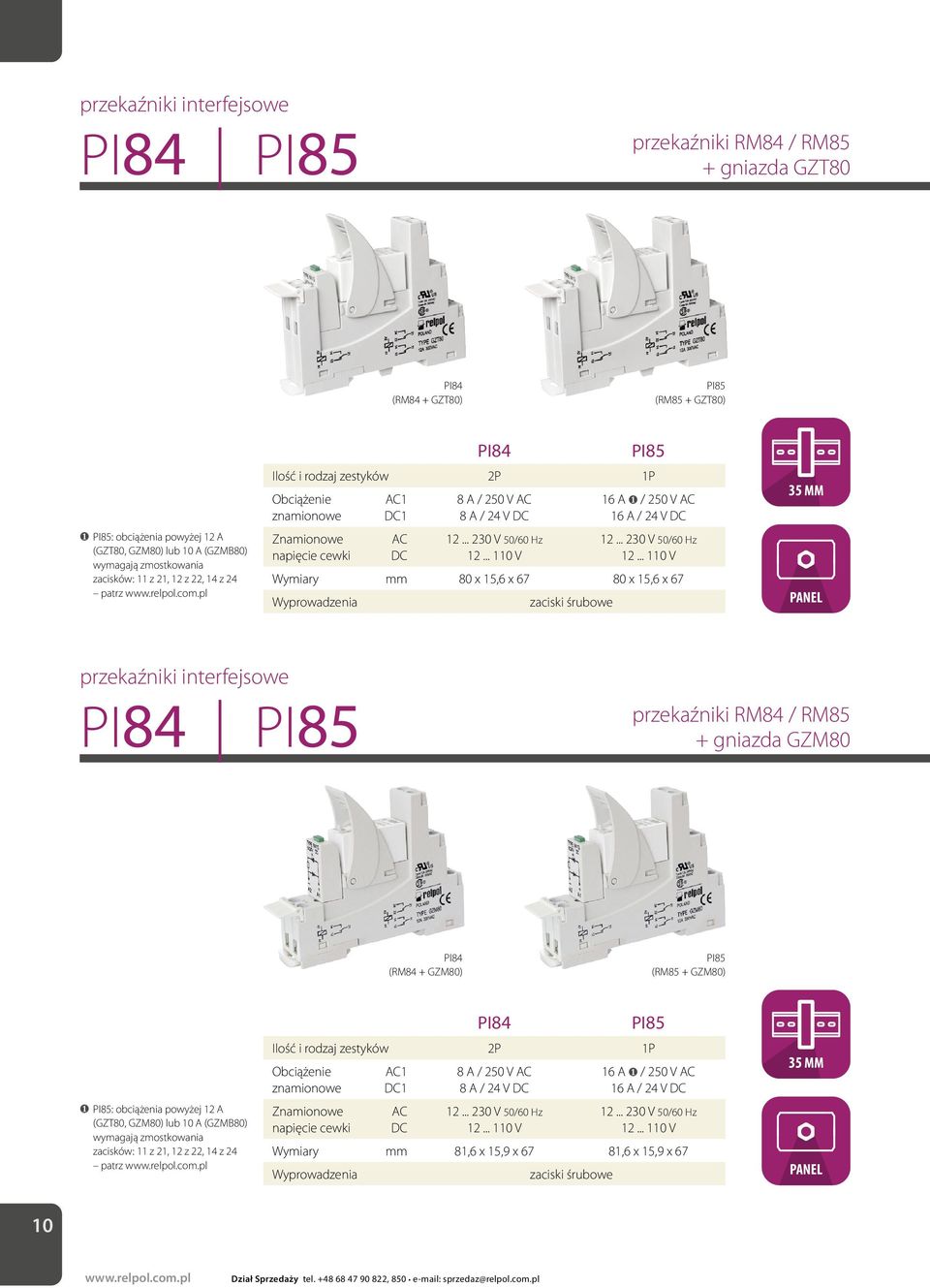

10 przekaźniki interfejsowe PI84 PI85 przekaźniki RM84 / RM85 + gniazda GZT80 PI84 (RM84 + GZT80) PI85 (RM85 + GZT80) ❶ PI85: obciążenia powyżej 12 A (GZT80, GZM80) lub 10 A (GZMB80) wymagają zmostkowania zacisków: 11 z 21, 12 z 22, 14 z 24 patrz PI84 PI85 Ilość i rodzaj zestyków 2P 1P 8 A / 250 V 8 A / 24 V 16 A ❶ / 250 V 16 A / 24 V Wymiary mm 80 x 15,6 x x 15,6 x 67 zaciski śrubowe przekaźniki interfejsowe PI84 PI85 przekaźniki RM84 / RM85 + gniazda GZM80 PI84 (RM84 + GZM80) PI85 (RM85 + GZM80) ❶ PI85: obciążenia powyżej 12 A (GZT80, GZM80) lub 10 A (GZMB80) wymagają zmostkowania zacisków: 11 z 21, 12 z 22, 14 z 24 patrz PI84 PI85 Ilość i rodzaj zestyków 2P 1P 8 A / 250 V 8 A / 24 V 16 A ❶ / 250 V 16 A / 24 V Wymiary mm 81,6 x 15,9 x 67 81,6 x 15,9 x 67 zaciski śrubowe 10

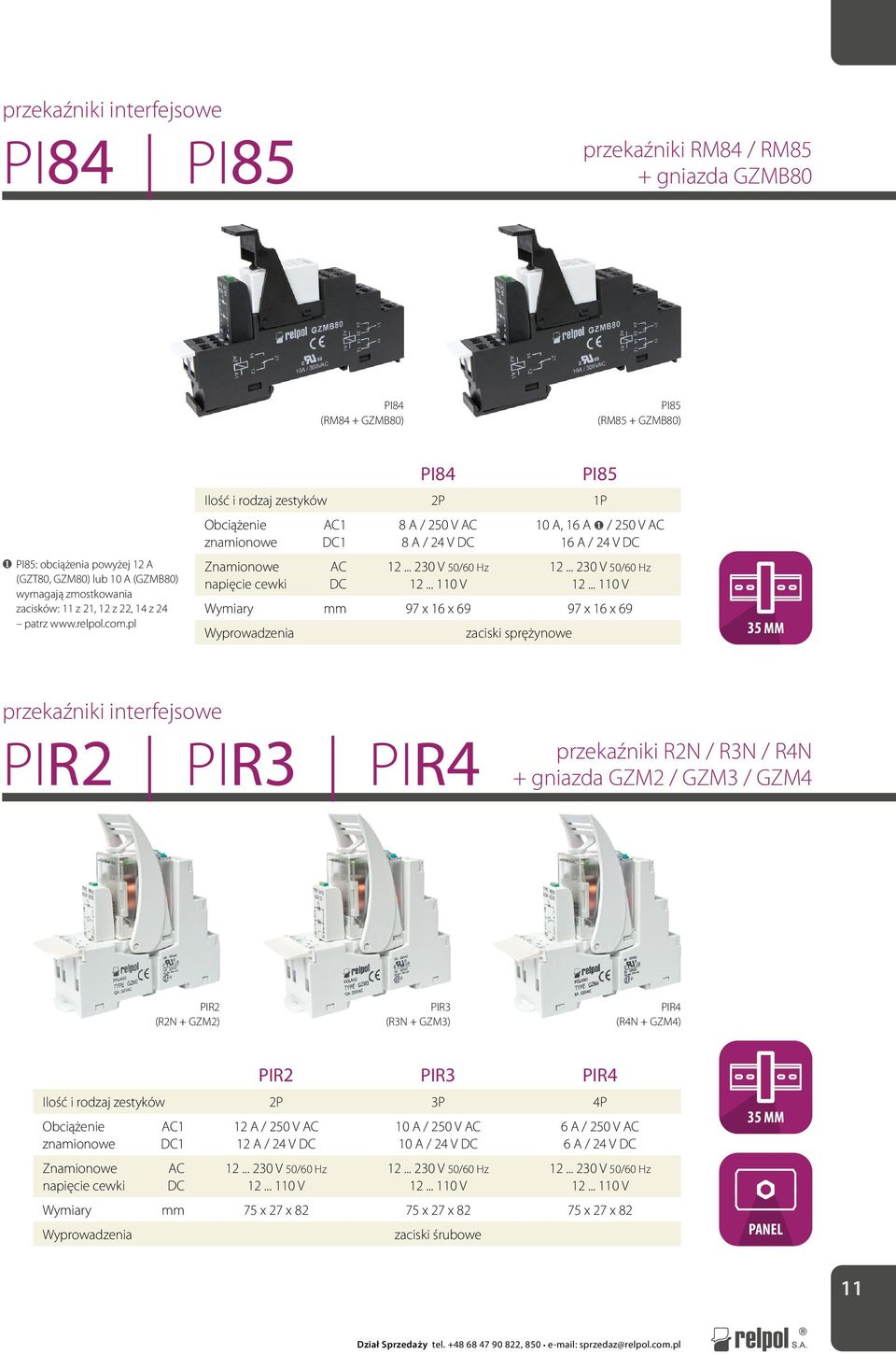

11 przekaźniki interfejsowe PI84 PI85 przekaźniki RM84 / RM85 + gniazda GZMB80 PI84 (RM84 + GZMB80) PI85 (RM85 + GZMB80) ❶ PI85: obciążenia powyżej 12 A (GZT80, GZM80) lub 10 A (GZMB80) wymagają zmostkowania zacisków: 11 z 21, 12 z 22, 14 z 24 patrz PI84 PI85 Ilość i rodzaj zestyków 2P 1P 8 A / 250 V 8 A / 24 V 10 A, 16 A ❶ / 250 V 16 A / 24 V Wymiary mm 97 x 16 x x 16 x 69 zaciski sprężynowe przekaźniki interfejsowe PIR2 PIR3 PIR4 przekaźniki R2N / R3N / R4N + gniazda GZM2 / GZM3 / GZM4 PIR2 (R2N + GZM2) PIR3 (R3N + GZM3) PIR4 (R4N + GZM4) PIR2 PIR3 PIR4 Ilość i rodzaj zestyków 2P 3P 4P 12 A / 250 V 12 A / 24 V 10 A / 250 V 10 A / 24 V 6 A / 250 V 6 A / 24 V Wymiary mm 75 x 27 x x 27 x x 27 x 82 zaciski śrubowe 11

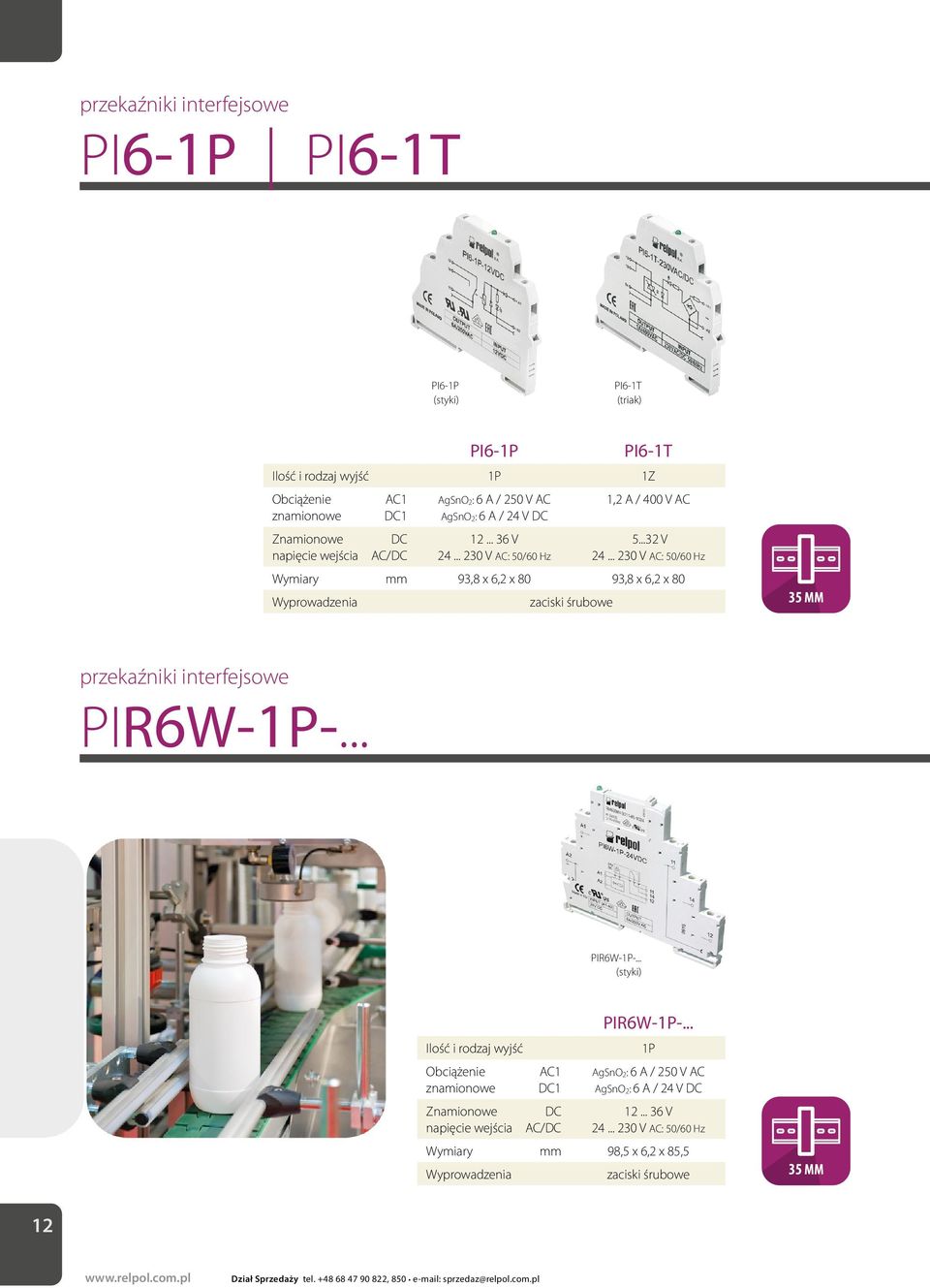

12 przekaźniki interfejsowe PI6-1P PI6-1T PI6-1P (styki) PI6-1T (triak) PI6-1P PI6-1T Ilość i rodzaj wyjść 1P 1Z napięcie wejścia / AgSnO 2: 6 A / 250 V AgSnO 2: 6 A / 24 V V V : 50/60 Hz 1,2 A / 400 V V V : 50/60 Hz Wymiary mm 93,8 x 6,2 x 80 93,8 x 6,2 x 80 zaciski śrubowe przekaźniki interfejsowe PIR6W-1P-... PIR6W-1P-... (styki) Ilość i rodzaj wyjść napięcie wejścia / PIR6W-1P-... 1P AgSnO 2: 6 A / 250 V AgSnO 2: 6 A / 24 V V V : 50/60 Hz Wymiary mm 98,5 x 6,2 x 85,5 zaciski śrubowe 12

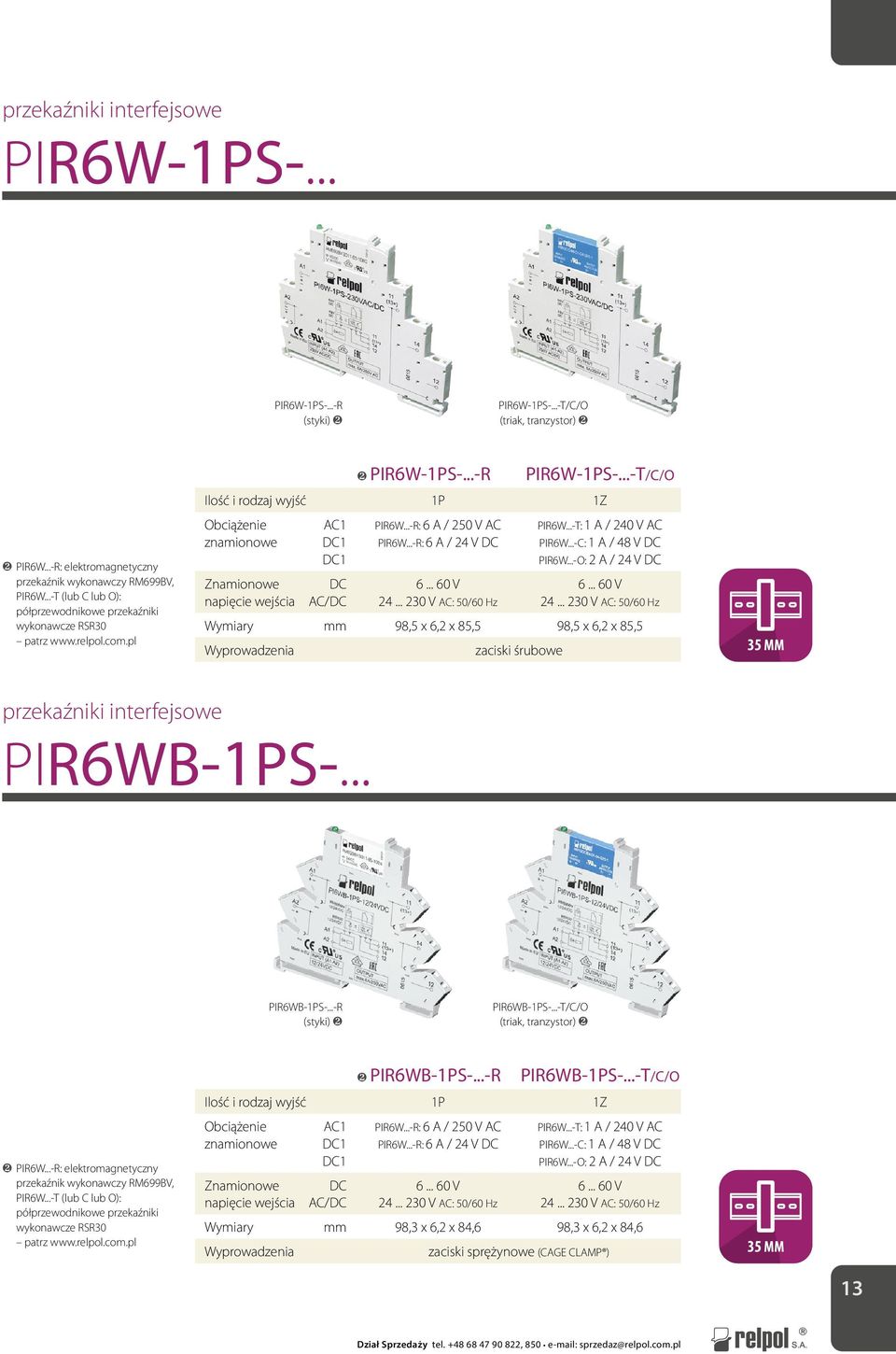

13 przekaźniki interfejsowe PIR6W-1PS-... PIR6W-1PS-...-R (styki) ❷ PIR6W-1PS-...-T/C/O (triak, tranzystor) ❷ ❷ PIR6W...-R: elektromagnetyczny przekaźnik wykonawczy RM699BV, PIR6W...-T (lub C lub O): półprzewodnikowe przekaźniki wykonawcze RSR30 patrz ❷ PIR6W-1PS-...-R PIR6W-1PS-...-T/C/O Ilość i rodzaj wyjść 1P 1Z napięcie wejścia / PIR6W...-R: 6 A / 250 V PIR6W...-R: 6 A / 24 V V V : 50/60 Hz PIR6W...-T: 1 A / 240 V PIR6W...-C: 1 A / 48 V PIR6W...-O: 2 A / 24 V V V : 50/60 Hz Wymiary mm 98,5 x 6,2 x 85,5 98,5 x 6,2 x 85,5 zaciski śrubowe przekaźniki interfejsowe PIR6WB-1PS-... PIR6WB-1PS-...-R (styki) ❷ PIR6WB-1PS-...-T/C/O (triak, tranzystor) ❷ ❷ PIR6WB-1PS-...-R PIR6WB-1PS-...-T/C/O Ilość i rodzaj wyjść 1P 1Z PIR6W...-R: 6 A / 250 V PIR6W...-R: 6 A / 24 V PIR6W...-T: 1 A / 240 V PIR6W...-C: 1 A / 48 V PIR6W...-O: 2 A / 24 V ❷ PIR6W...-R: elektromagnetyczny przekaźnik wykonawczy RM699BV, V V PIR6W...-T (lub C lub O): półprzewodnikowe przekaźniki napięcie wejścia / V : 50/60 Hz V : 50/60 Hz wykonawcze RSR30 Wymiary mm 98,3 x 6,2 x 84,6 98,3 x 6,2 x 84,6 patrz zaciski sprężynowe (CAGE CLAMP ) 13

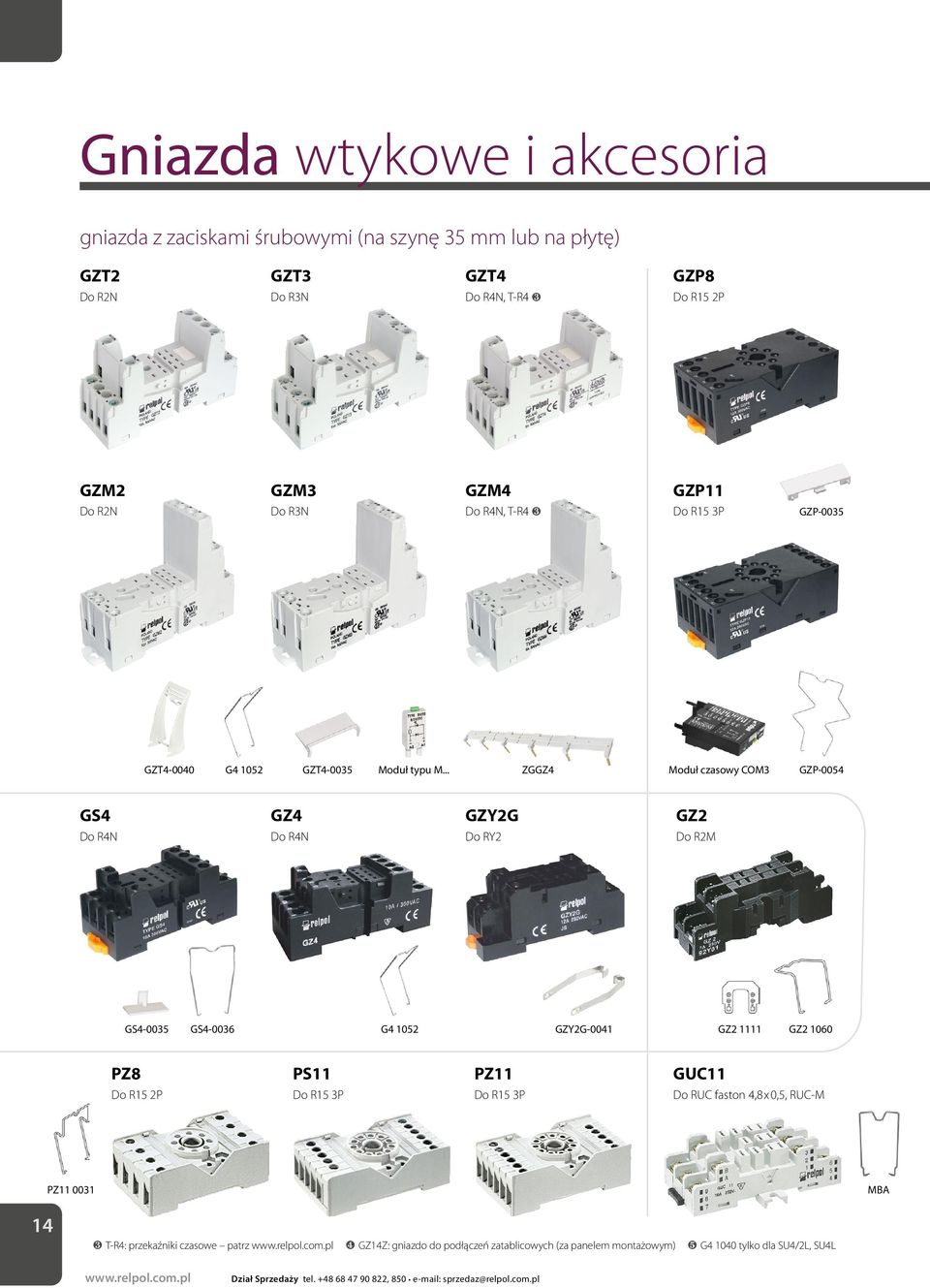

14 Gniazda wtykowe i akcesoria gniazda z zaciskami śrubowymi (na szynę 35 mm lub na płytę) GZT2 GZT3 GZT4 GZP8 Do R2N Do R3N Do R4N, T-R4 ❸ Do R15 2P GZM2 GZM3 GZM4 GZP11 Do R2N Do R3N Do R4N, T-R4 ❸ Do R15 3P GZP-0035 GZT G GZT Moduł typu M... ZGGZ4 Moduł czasowy COM3 GZP-0054 GS4 GZ4 GZY2G GZ2 Do R4N Do R4N Do RY2 Do R2M GS GS G GZY2G-0041 GZ GZ PZ8 PS11 PZ11 GUC11 Do R15 2P Do R15 3P Do R15 3P Do RUC faston 4,8x0,5, RUC-M PZ MBA 14 ❸ T-R4: przekaźniki czasowe patrz ❹ GZ14Z: gniazdo do podłączeń zatablicowych (za panelem montażowym) ❺ G tylko dla SU4/2L, SU4L

15 gniazda z zaciskami sprężynowymi (na szynę 35 mm) gniazda z zaciskami śrubowymi (na szynę 35 mm) GZU8 GZU11 GZ14U Do R15 2P Do R15 3P Do R15 4P GZMB2 Do R2N GZMB4 Do R4N, T-R4 ❸ GZ 1050 GZ gniazda z zaciskami śrubowymi (na płytę) GZ8 Do R15 2P GZ11 Do R15 3P GZ14, GZ14Z ❹ Do R15 4P TR Moduł typu M... TR G GZMB GZ 1050 GZ gniazda gniazda do lutowania SU4/2D, SU4D SU4/2L, SU4L G4/2, G4 GOP8, GOP11 Do R2N, R4N Do R2N, R4N Do R2N, R4N Do R15 2P, R15 3P G G R G ❺ R S2M Do R2M G2M Do R2M GOP14 Do R15 4P G G G2M 1020 R R

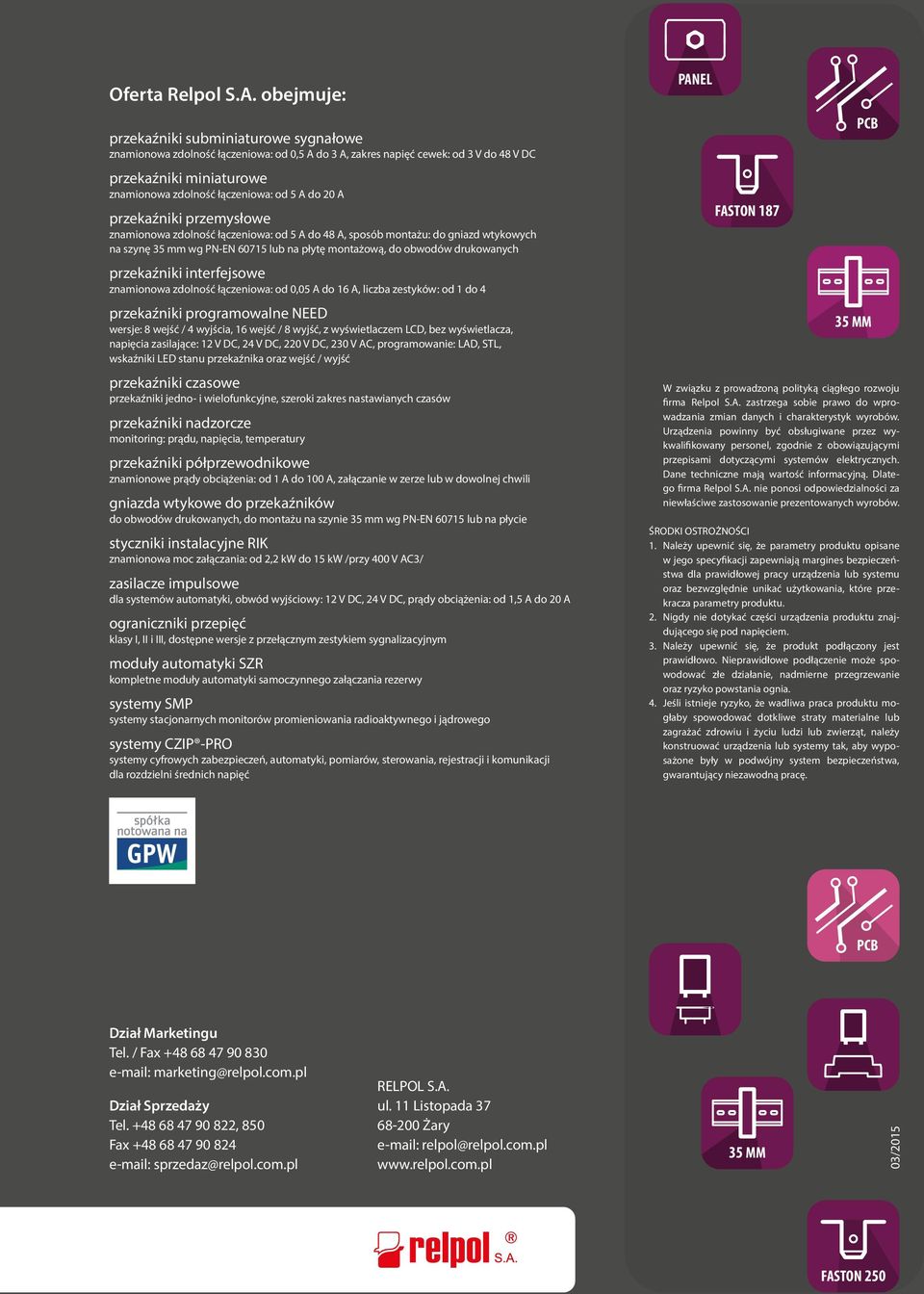

16 Oferta Relpol S.A. obejmuje: przekaźniki subminiaturowe sygnałowe znamionowa zdolność łączeniowa: od 0,5 A do 3 A, zakres napięć cewek: od 3 V do 48 V przekaźniki miniaturowe znamionowa zdolność łączeniowa: od 5 A do 20 A przekaźniki przemysłowe znamionowa zdolność łączeniowa: od 5 A do 48 A, sposób montażu: do gniazd wtykowych na szynę 35 mm wg PN-EN lub na płytę montażową, do obwodów drukowanych przekaźniki interfejsowe znamionowa zdolność łączeniowa: od 0,05 A do 16 A, liczba zestyków: od 1 do 4 przekaźniki programowalne NEED wersje: 8 wejść / 4 wyjścia, 16 wejść / 8 wyjść, z wyświetlaczem LCD, bez wyświetlacza, napięcia zasilające: 12 V, 24 V, 220 V, 230 V, programowanie: LAD, STL, wskaźniki LED stanu przekaźnika oraz wejść / wyjść przekaźniki czasowe przekaźniki jedno- i wielofunkcyjne, szeroki zakres nastawianych czasów przekaźniki nadzorcze monitoring: prądu, napięcia, temperatury przekaźniki półprzewodnikowe prądy obciążenia: od 1 A do 100 A, załączanie w zerze lub w dowolnej chwili gniazda wtykowe do przekaźników do obwodów drukowanych, do montażu na szynie 35 mm wg PN-EN lub na płycie styczniki instalacyjne RIK znamionowa moc załączania: od 2,2 kw do 15 kw /przy 400 V 3/ zasilacze impulsowe dla systemów automatyki, obwód wyjściowy: 12 V, 24 V, prądy obciążenia: od 1,5 A do 20 A ograniczniki przepięć klasy I, II i III, dostępne wersje z przełącznym zestykiem sygnalizacyjnym moduły automatyki SZR kompletne moduły automatyki samoczynnego załączania rezerwy systemy SMP systemy stacjonarnych monitorów promieniowania radioaktywnego i jądrowego systemy CZIP -PRO systemy cyfrowych zabezpieczeń, automatyki, pomiarów, sterowania, rejestracji i komunikacji dla rozdzielni średnich napięć FASTON 187 W związku z prowadzoną polityką ciągłego rozwoju firma Relpol S.A. zastrzega sobie prawo do wprowadzania zmian danych i charakterystyk wyrobów. Urządzenia powinny być obsługiwane przez wykwalifikowany personel, zgodnie z obowiązującymi przepisami dotyczącymi systemów elektrycznych. Dane techniczne mają wartość informacyjną. Dlatego firma Relpol S.A. nie ponosi odpowiedzial ności za niewłaściwe zastosowanie prezento wanych wyrobów. ŚRODKI OSTROŻNOŚCI 1. Należy upewnić się, że parametry produktu opisane w jego specyfikacji zapewniają margines bezpieczeństwa dla prawidłowej pracy urządzenia lub systemu oraz bezwzględnie unikać użytko wania, które przekracza parametry produktu. 2. Nigdy nie dotykać części urządzenia produktu znajdującego się pod napięciem. 3. Należy upewnić się, że produkt podłączony jest prawidłowo. Nieprawidłowe podłączenie może spowodować złe działanie, nadmierne przegrzewa nie oraz ryzyko powstania ognia. 4. Jeśli istnieje ryzyko, że wadliwa praca produktu mogłaby spowodować dotkliwe straty materialne lub zagrażać zdrowiu i życiu ludzi lub zwierząt, należy konstruować urządzenia lub systemy tak, aby wyposażone były w podwójny system bezpieczeństwa, gwarantujący niezawodną pracę. Dział Marketingu Tel. / Fax marketing@relpol.com.pl Dział Sprzedaży Tel , 850 Fax sprzedaz@relpol.com.pl RELPOL S.A. ul. 11 Listopada Żary relpol@relpol.com.pl 03/2015 FASTON 250
