1 Fujitsu World Tour 2019 Data Protection Czyli jak zabezpieczyć swoje dane i zapewnić ciągłość działania firmie Piotr Brychczyński i Robert Pakowski featuring Intel technology

2 Dzisiejszy krajobraz IT - z czym się mierzymy? 100,000 new tweets content elements are shared 48 hours of video uploaded 2 Million searches are made Gwałtowny wzrost ilości danych Backup / Archiwizacja /Regulacje Prawne Wzrost zastosowania wirtualizacji w systemach/hci Wyzwania związane z zasilaniem i chłodzeniem Zmiany lub brak personelu/umiejętności w zespołach 4x w % wzrost od % kosztów operacyjnych Critical priorytet CIO od 2013 Poznaj nowe wyzwania Zwiększ efektywność Optymalizuj koszty Popraw zarządzanie IT

3 60% Będą stanowiły dane przechowywane na rynkach wschodzących w roku w 2015 było to tylko 40%. $451B Szacowana wartość rynku urządzeń mobilnych ZB Wielkość światowych zbiorów danych do roku 2020 dokonujących inwestycji w duże 24xWzrost danych w 73%Organizacji, zbiory danych w Chinach w okresie ciągu kolejnych lat 1.5% Udział danych istotnych w 44ZB. Niedobór pracowników z głęboką wiedza na temat systemów analitycznych DATA SCIENTISTS

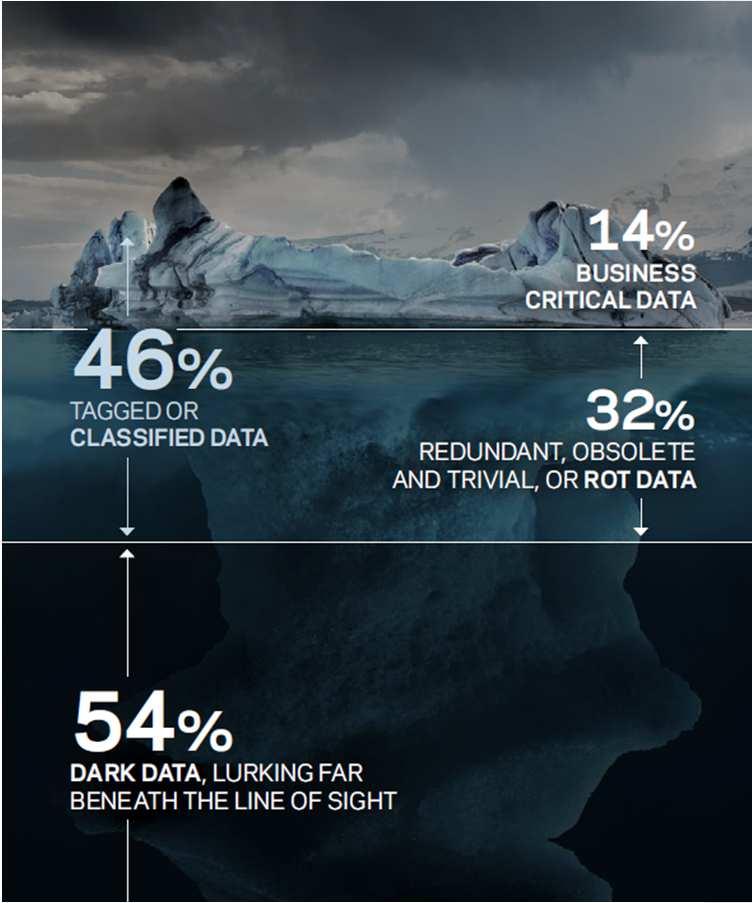

4 Warto wiedzieć co posiadamy Decyzja zależy od informacji/danych jakie posiadamy Czy wiesz które są istotne? Czy wiesz gdzie się znajdują?

5 Uprość swoją archiwizację i system kopii zapasowych

6 Data Protection: czego powinno to dotyczyć? RTO/RPO Lata- Miesiące Tygodnie- Dni Godziny Min. Sec. Tradycyjne kopie zapasowe (backup) (Przyrostowe/ Pełne) VM Backup (tradycyjny, converged, hiperkonwergentny) Kopie migawkowe - Snapshots Replikacja asynchroniczna Mirror Archiwizacja Zabezpieczenie liczba zagrożeń! Nigdy nie zapomnij o aspekcie odzyskiwania danych

7 Ewolucja danych- Old is gold! Wartość Nośniki danych Wartość Wartość danych w czasie Aplikacje produkcyjne Backup Aplikacje analityczne DR Archive Aplikacje produkcyjne DEV/Test/QA app Szybkie Średnie Wolne Najwolniejsze Czas Czas SSD 15K 7K Tape W cyfrowej organizacji dane są stale dostępne dla wielu aplikacji w całym cyklu ich życia. Wiek danych już nie określa ich wartości - dostępność danych i łatwość zarządzania, TAK! Przekształć swoje zasoby by być przygotowanym na wyzwania jutra zwiększ zarządzalność, dostępność i skalowalność systemów przechowywania danych

8 Gdzie są moje dane? Mail Server Outlook PSTs Endpoints COPY COMPLIANCE COPY MAILBOX BACKUP MAILBOX ARCHIVE Lokal File Servers Network File Servers REPLICATE File Servers Files Systemy/zbiory dzidzinowe Compliance Archive Mailbox Archive File Archive File Analytics Potencjalna liczba kopii 100+ Compliance Replica Multiple Backups Archive Backup Endpoint Backup Server Backup Server Backup Multiple Backups Archive Backup

9 Konsolidacja - wieloźródłowe zasilanie danymi w jednym miejscu Łatwa integracja Eternus CS8000 z posiadanym przez Klienta środowiskiem (zachowanie poniesionych inwestycji) Pozbywasz się wąskich gardeł np. ograniczenia do 2 kontrolerów na urządzeniu Pozbawiasz się konieczności kupowania nadmiarowych urządzeń dylemat przestrzeń vs możliwości przetwarzania Zarządzasz danymi wg potrzeb retencja na różnych nośnikach=moderowanie kosztów Odkładasz dane na dyski droższe/szybsze, tańsze/wolniejsze lub tasiemki wymogi regulatorów wewnętrznych i zewnętrznych Deduplikujesz i kompresujesz to co potrzebujesz i technicznie możesz możliwość wyboru = zarządzanie Konsolidujesz infrastrukturę przechowywania danych w środowiska heterogenicznego możliwość użycia jednej biblioteki dla świata mainframe, unix i x86

10 Możesz kupić mniejsze biblioteki taśmowe lub z mniejszą liczbę napędów = taniej i prościej w inwestycji oraz utrzymaniu Potencjalne ograniczenie liczby licencji na oprogramowanie backupowe (licencje na napędy) Ograniczasz nieefektywne wykorzystanie napędów bibliotek ewentualne start stop przy zmianie strumienia zapisu/odczytu danych Ograniczenie w kosztach zabezpieczenia fizyczna izolacja kopii = unikanie zagrożeń Ransomware Zwiększenie dostępności do danych w zdalnych kopiach zapasowych przez funkcjonalność jeden logiczny system w dwóch lokalizacjach (cache split) Redukcja nakładów pracy poświęconych na administrację i utrzymanie środowiska długoterminowego przechowywania danych

11 Wyzwania w zabezpieczaniu danych Dużo osób zaangażowanych w zadania administracyjne? Wysokie koszty infrastruktury? Zagadnienia automatyzacji? Zapewnienie dostępności danych? Zmniejszenie kosztów IT? With ETERNUS CS8000, Fujitsu has reduced the stress on our team by making our back-up process simple, reliable and fast. Victor Vieira Storage Systems Manager, TAP

12 ETERNUS CS 8000 Ujednolicony System Data Protection VTL Duża elastyka i dostosowanie do indywidualnych potrzeb Możliwa dowolna kombinacja funkcji Skalowanie we wszystkich kierunkach DeDup scale scale scale NAS & Archive Integruje taśmę wokół wszystkich funkcji Disk capacity: 8 TB up to 96 PB Skalowalny Backup i odtworzenie : do150 TB/h Zarządzanie taśmami do pojemności rzędu Exabajtów, migracja taśm

13 Założenia architektury ETERNUS CS 8000 Warstwa wirtualizacyjna oraz ILM Mainframe Unix Linux Windows (x86) Virtual Tape Library /NAS ETERNUS CS8000 System dyskowy Deduplikacja ETERNUS CS8000 Odłączenie zarządzania danymi od systemu backupowego Połączenie zalet dysków, deduplikacji oraz systemów taśmowych Zarządzanie danymi, które pozwala na elastyczny wybór pomiędzy szybkością, dostępnością oraz kosztami Zapewnienie szybkiego odtwarzania danych

14 Eternus CS8000 unikalna architektura modularna Węzły wejściowe Front-end Mainframes UNIX Servers x86 Servers Wewnętrzne systemy RAID Węzły procesorów front-end (ICP) zarządzają strumieniem danych między serwerami a systemem ETERNUS CS8000.Węzły serwują wirtualne napędy taśmowe lub interfejsy NAS (ICP ViNS) węzły wyjściowe przetwarzania Back-end Węzły wyjściowe (IDP) oraz (IDP ViNS) łączą się z fizycznymi bibliotekami taśmowymi, innymi systemami dyskowymi, lub innym systemem CS8000. ETERNUS CS8000 Węzły wejściowe Front-end Wewnętrzne systemy RAID węzły wyjściowe przetwarzania Back-end Tape, WORM, disk, Dedup dedup Wewnętrzne systemy RAID tworzą repozytorium dyskowe. To repozytorium może działać jako pamięć podręczna/tymczasowa lub jako docelowa przestrzeń na przechowywanie danych. Wewnętrzny SAN / LAN Komponenty są połączone przez redundantną wewnętrzną sieć SAN o dużej szybkości, zapewniając jedną scentralizowaną instancję Zapewnia to dostęp do danych w sieci i nadmiarowy dostęp

15 ETERNUS CS8000 architektura funkcjonalna Klient 1 Klient 2 Klient 3 Dane blokowe Dane plikowe Interfejs: Virtual Tape Interfejs: NAS ETERNUS CS8000 VTL Target System Virtualization Klaster/HA System RAID ViNS Napędy taśmowe dla Napędy taśmowe danych blokowych dla danych plikowych

16 ETERNUS CS 8000 V7: Elastyczne użycie ISP Fibre Channel Sieć SAN Sieć LAN FICON Ethernet Ethernet ISP: Integrated Service Processor ICP: Integrated Channel Processor IDP: Integrated Device Processor VLP: Virtual Library Processor SVLP: Standby VLP TBP: Tie Breaker Processor ICP (VTL) ICP (VTL) VLP SVLP ICP (ViNS) ICP (ViNS) KVM Redundantna sieć LAN SAS Konsola IDP (VTL) IDP (VTL) Redundantna sieć SAN DDS RAID SDDS IDP (ViNS) IDP (ViNS) Systems TBP Interfejs serwisowy Biblioteki Taśmowe dla Wolumenów Taśmowych Biblioteki Taśmowe dla Wolumenów Plikowych

17 ETERNUS CS 8000 jako VTL Hosts Control CS VTL Dedup Physical Tape Library or Virtual Tape Library Mainframes UNIX Servers Virtual Tape Drives Target System Virtualization Tape Volume Cache Tape Drives Target System Virtualization Tape Cartridges... BLOCKPOOL Tape WORM X86 Servers Dedup Disk Deduplication Dedup

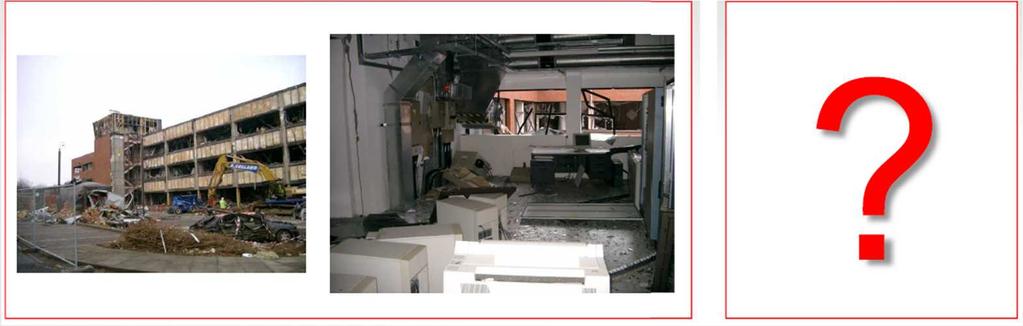

18 Katastrofy się zdarzają Co z naszymi danymi i biznesem?

19 Konfiguracja rozdzielonych ośrodków z Cache Mirror Automatyczna kontynuacja pracy Jeden logiczny system rozproszony pomiędzy dwie geograficznie rozdzielone lokalizacje Bez konieczności ręcznego przełączania Zminimalizowane czynności administracyjne Optymalny w ochronie przed katastrofą dla wszystkich krytycznych danych Ośrodek A Aplikacja ETERNUS ETERNUS CS8000 CS8000 Cache Mirror Biblioteka Ośrodek B Aplikacja Biblioteka Jedyny tego typu system na świecie

20 Różne schematy Data Protection Long distance tape Site A Asynchronous replication Site A ETERNUS CS8000 ETERNUS CS8000 Site A Site B ETERNUS CS8000 Cache Mirror VTL/ NAS Disk Site B Site B ETERNUS CS8000 VTL/ NAS Disk Synchronous mirroring

21 Replikacja na duże odległości Replikacja asynchroniczna (kaskadowa) Replikacja do zdalnego systemu ETERNUS CS8000 system Kompresja Szyfrowanie Wiele ośrodków Tworzenie wielu kopii na wypadek sytuacji Disaster Recovery Realizacja koncepcji centralnego backupu zdalnych ośrodków ETERNUS CS8000 ETERNUS CS8000

22 Wiarygodne kopie na taśmach lokalnie i zdalnie Wirtualny robot w trybie HA Zdalna biblioteka taśmowa Wyeliminowanie problemów taśmy fizycznej Potwierdzone zapisanie danych Redundantny dostęp do bibliotek z aplikacji backupowej Potwierdzenie wykonania drugiej kopii danych Redundancja na poziomie bibliotek taśmowych Aplikacja ETERNUS CS8000 Bibloteka A Ośrodek A Ośrodek B Biblioteka B

23 Wzbogacenie funkcji ILM o wymiar SLA Automatyczne kopie danych Automatyczna naprawa i zabezpieczenie Wiele kopii tworzonych na podstawie gwarantowanych SLA Aplikacja Krok 1: Przekierowanie Aplikacja Krok 2: Naprawa ETERNUS CS8000 ETERNUS CS8000 ETERNUS CS8000 Gwarantowane poziomy SLA

24 Reorganizacja i migracja taśm Taśmy są nadal najbardziej wiarygodnym długoterminowym medium W połączeniu z ETERNUS CS8000 Reorganizacja taśm Odświeżanie zapisów Sprawdzanie jakości i naprawa Tape migration ETERNUS CS8000 Biblioteka Biblioteka Odseparowane od aplikacji i środowisk produkcyjnych Zapewnienie odpowiedniej jakości serwisu oraz elastyczności infrastruktury Redukcja czynności administracyjnych

25 Równoległe praca systemów deduplikujących i napędów taśmowych ETERNUS CS8000 wspiera wszystkie scenariusze użycia jednocześnie D2D2T volume Dedup volume Dedup + copy to tape Backup na dysk z deduplikacją Backup na dysk z kompresją Backup na dysk i na taśmę (D2D2T) Jednoczesny backup na dysk z deduplikacją i równoległy backup na taśmę. Dlaczego jest to istotne? Dedup Front-end processor nodes Internal RAID systems ETERNUS CS8000 Dla długotrwałego przechowywania taśma jest najbardziej efektywna kosztowo Dla backupu baz danych,danych zaszyfrowanych, obrazów, nagrań video, które nie wykorzystają zalet deduplikacji Przywracanie pojedynczych plików lub przywracanie dużych wolumenów danych Tape Back-end processor nodes

26 ETERNUS CS8000 pogląd na system NAS CS8000 ViNS NAS Klient 1 Zawsze dostępny adres IP CIFS/NFS Protection ViNS Online Store VRB Service ViNS Online Store CS8000 ViNS NAS Klient 2 CIFS/NFS NAS Frontend Target SystemNAS Virtualization Backend Fizyczne taśmy NAS Klient 3 CIFS/NFS HSM Service CS VTL (Loopback)

27 Zintegrowane zabezpieczenie zasobów NAS Problem Zintegrowane zabezpieczenie oparte na migawkach Wykorzystanie oprogramowania do backupu jest skomplikowane i generuje wiele kosztów Site A Kient NAS Site B Klient NAS Przy użyciu ETERNUS CS8000 Zintegrowany automatyczne zabezpieczenie danych podsystemu NAS w CS8000 ETERNUS CS8000 Zasób NAS ETERNUS CS8000 Zasób NAS Backup 1 Backup 1 Backup 2 Backup 3

28 Wspierane wszechstronne środowiska To tylko fragment Host interoperability: Fujitsu (MSP, XSP, VME (ICL), BS2000/OSD) IBM (z/os, OS/390, i5/os, z/vm, z/vse) Open Systems (AIX, HP-UX, Solaris, SUSE LINUX, Red Hat LINUX, z/linux, Windows, NDMP Backup (NetApp, EMC)) Supported backup and archiving software: Atempo (Time Navigator) CommVault (CommVault) Computer Associates (BrightStor ARCserve Backup) EMC (NetWorker, DiskXtender) HP (DataProtector) IBM (Spectrum Protect) IBM Tivoli Storage Manager SEP (SEP Sesam) Seven Ten Storage (StorFirst Altus) Veritas (Backup Exec, NetBackup, EnterpriseVault) Veeam (Backup & Replication) Supported physical tape libraries: Fujitsu (ETERNUS LT40, LT60, LT130, LT260, LT270; ; 3560; FibreCAT TX24/ TX48) IBM (3494, 3584 / TS3500 / TS4500) Oracle/ StorageTek (SL500, SL1400, SL3000, SL8500, L180, L700/E, L5500, PowderHorn 9310, TimberWolf 9740) Quantum/ ADIC (Scalar i500, Scalar i2000, Scalar i6k, Scalar 10k, Scalar 100, Scalar 1000, AML/J, AML/E, AML/2) Spectra Logic (Spectra T50, T120, T200, T380, T680, T950) Supported physical tape drives: IBM (Magstar 3590, Jaguar 3592 / TS1120 / TS1130 / TS1140 / TS1150) LTO Ultrium (Gen 1, Gen 2, Gen 3, Gen 4, Gen 5, Gen 6, Gen 7, Gen8) Oracle/ StorageTek (T9840, T9940, T10000) For the detailed support matrix please contact your Fujitsu sales representative

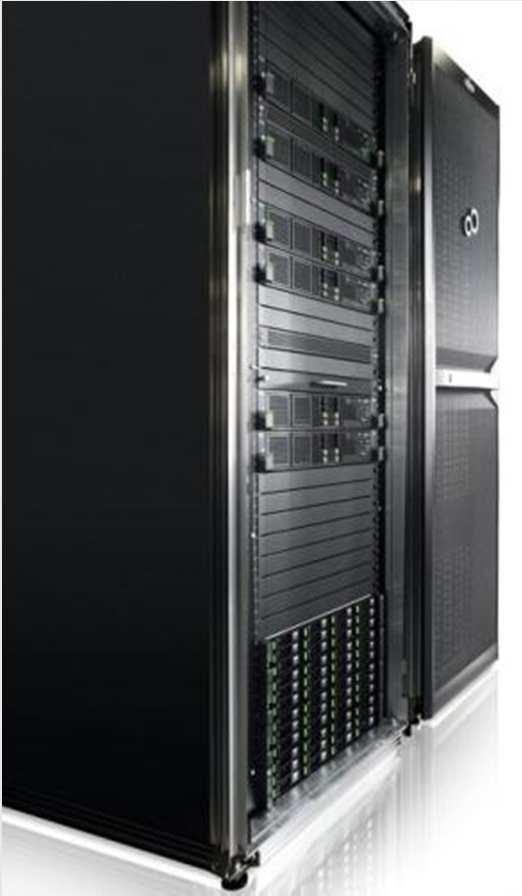

29 Dzięki temu ETERNUS CS8000 jest wyjątkowy 1 Ujednolicone rozwiązanie dla kopii zapasowych oraz archiwizacji dla systemów Mainframe oraz systemów otwartych 12 Zautomatyzowane przełączanie awaryjne systemu pomiędzy dwoma ośrodkami Data Center Pełna wirtualizacja, niezależność węzłów wejściowych i wyjściowych. Możliwość dowolnego zapisu D2D i D2D2T dla VTL i NAS. Jednoczesny zapis strumienia danych z deduplikacją oraz na taśmę Odporność systemu zabezpieczenia danych poprzez cache Mirror, replikację i kaskadowanie. Mirror zdeduplikowanych danych 5 Funkcja elastycznego ISP w zależności od potrzeb środowiska Klienta 15 Modułowa architektura, skalowanie wydajności i pojemności. 6 Zintegrowane zabezpieczenie (kopie migawkowe) w sekcji NAS. 7 Funkcjonalność WORM Zintegrowana automatyka przechowywania danych. Podwójny, potrójny zapis nośnika taśmowego, uwzględniający auto naprawę. Odświeżanie zapisów magnetycznych poprzez reorganizację. Pełna automatyzacja procesów zarządzania składowaniem danych Do 22 węzłów ICP (hosts <-> CS) Do 22 węzłów IDP (CS <-> Tape) Do 96 PB danych Przepustowość nawet 150 TB/h

30 Przykłady Klientów i opinie IT service provider for Sparda Bank in Germany Easy adapting to new technologies with automated tape migration Automation and integration of tape processes Leading airline in Portugal Little manual intervention or internal resources required, freeing up the team to focus on other areas Reduced costs and consolidated storage libraries System is easy to scale and so reliable that there has yet to be any downtime Largest health insurer in Switzerland High available and affordable disaster protection Investment protection for an ever-changing system environment Data throughput rate increased from 600 MB/s to 2,500 MB/s

31 Najbardziej niezawodna, centralna platforma do tworzenia kopii zapasowych i archiwizacji Wiodący na rynku system do wirtualizacji taśm Największa platforma do archiwizacji z unikalną funkcjonalnością ETERNUS CS8000 jest rozwiązaniem w którym wszystko może być dostarczone przez Fujitsu. (Planowanie, zarządzanie projektem, instalacja HW/SW, Okablowanie, Konfiguracja, oprogramowanie do tworzenia kopii, Migracja danych, Migration, monitorowanie i kontrola systemu ) FUJITSU

32 CS 8000 Lider rozwiązania Data Protection klasy Enterprise The CS8000 is a high-end solution with outstanding scalability in performance and capacity... This makes CS8000 a perfect : consolidation disk target for various backup and archiving applications

33 Dziękujemy za uwagę
