1 USŁUGI PROJEKTOWO-BUDOWLANE ŁĄGIEWSKA WIESŁAWA OPOCZNO UL. WESTERPLATTE 3 SZCZEGÓŁÓWA SPECYFIKACJA TECHNICZNA SST2 DOTYCZĄCA ZADANIA INWESTYCYJNEGO PRZEBUDOWY DACHU I TERMOMODERNIZACJI BUDYNKU ŚWIETLICY WIEJSKIEJ WYKONANIE HYDROIZOLACJI ŚCIAN PIWNIC INWESTOR : ADRES BUDOWY: GMINA BIAŁACZÓW Białaczów Ul. Piotrkowska 12 Parczów, gm. Białaczów Działka nr 516, OPRACOWAŁ: PROJEKTANT W SPECJALNOŚCI KONSTRUKCYJNO - BUDOWLANEJ MGR INś. WIESŁAWA ŁĄGIEWSKA upr. Nr UAN.V / 34 / 90

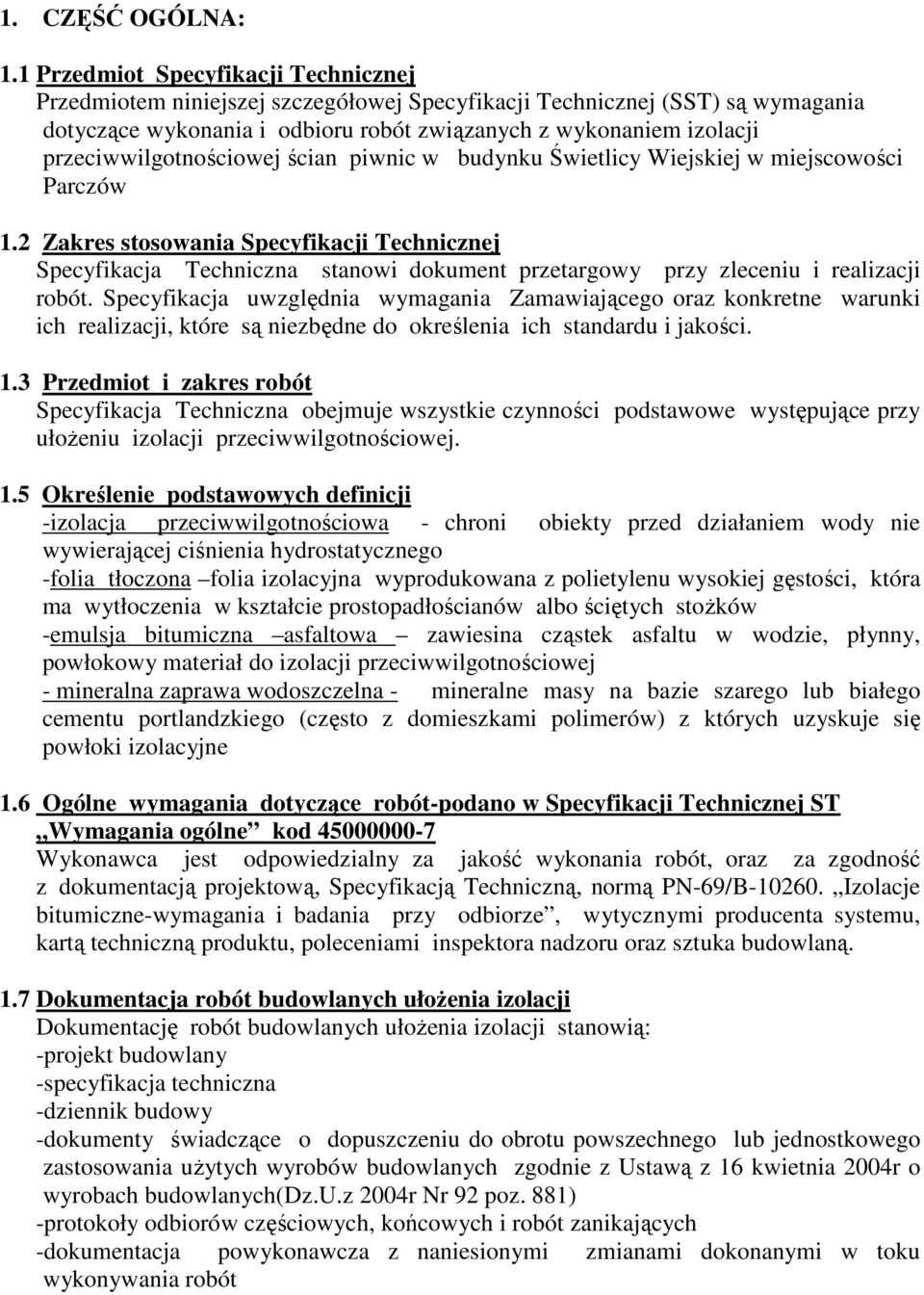

2 1. CZĘŚĆ OGÓLNA: 1.1 Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej szczegółowej Specyfikacji Technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem izolacji przeciwwilgotnościowej ścian piwnic w budynku Świetlicy Wiejskiej w miejscowości Parczów 1.2 Zakres stosowania Specyfikacji Technicznej Specyfikacja Techniczna stanowi dokument przetargowy przy zleceniu i realizacji robót. Specyfikacja uwzględnia wymagania Zamawiającego oraz konkretne warunki ich realizacji, które są niezbędne do określenia ich standardu i jakości. 1.3 Przedmiot i zakres robót Specyfikacja Techniczna obejmuje wszystkie czynności podstawowe występujące przy ułoŝeniu izolacji przeciwwilgotnościowej. 1.5 Określenie podstawowych definicji -izolacja przeciwwilgotnościowa - chroni obiekty przed działaniem wody nie wywierającej ciśnienia hydrostatycznego -folia tłoczona folia izolacyjna wyprodukowana z polietylenu wysokiej gęstości, która ma wytłoczenia w kształcie prostopadłościanów albo ściętych stoŝków -emulsja bitumiczna asfaltowa zawiesina cząstek asfaltu w wodzie, płynny, powłokowy materiał do izolacji przeciwwilgotnościowej - mineralna zaprawa wodoszczelna - mineralne masy na bazie szarego lub białego cementu portlandzkiego (często z domieszkami polimerów) z których uzyskuje się powłoki izolacyjne 1.6 Ogólne wymagania dotyczące robót-podano w Specyfikacji Technicznej ST Wymagania ogólne kod Wykonawca jest odpowiedzialny za jakość wykonania robót, oraz za zgodność z dokumentacją projektową, Specyfikacją Techniczną, normą PN-69/B Izolacje bitumiczne-wymagania i badania przy odbiorze, wytycznymi producenta systemu, kartą techniczną produktu, poleceniami inspektora nadzoru oraz sztuka budowlaną. 1.7 Dokumentacja robót budowlanych ułoŝenia izolacji Dokumentację robót budowlanych ułoŝenia izolacji stanowią: -projekt budowlany -specyfikacja techniczna -dziennik budowy -dokumenty świadczące o dopuszczeniu do obrotu powszechnego lub jednostkowego zastosowania uŝytych wyrobów budowlanych zgodnie z Ustawą z 16 kwietnia 2004r o wyrobach budowlanych(dz.u.z 2004r Nr 92 poz. 881) -protokoły odbiorów częściowych, końcowych i robót zanikających -dokumentacja powykonawcza z naniesionymi zmianami dokonanymi w toku wykonywania robót

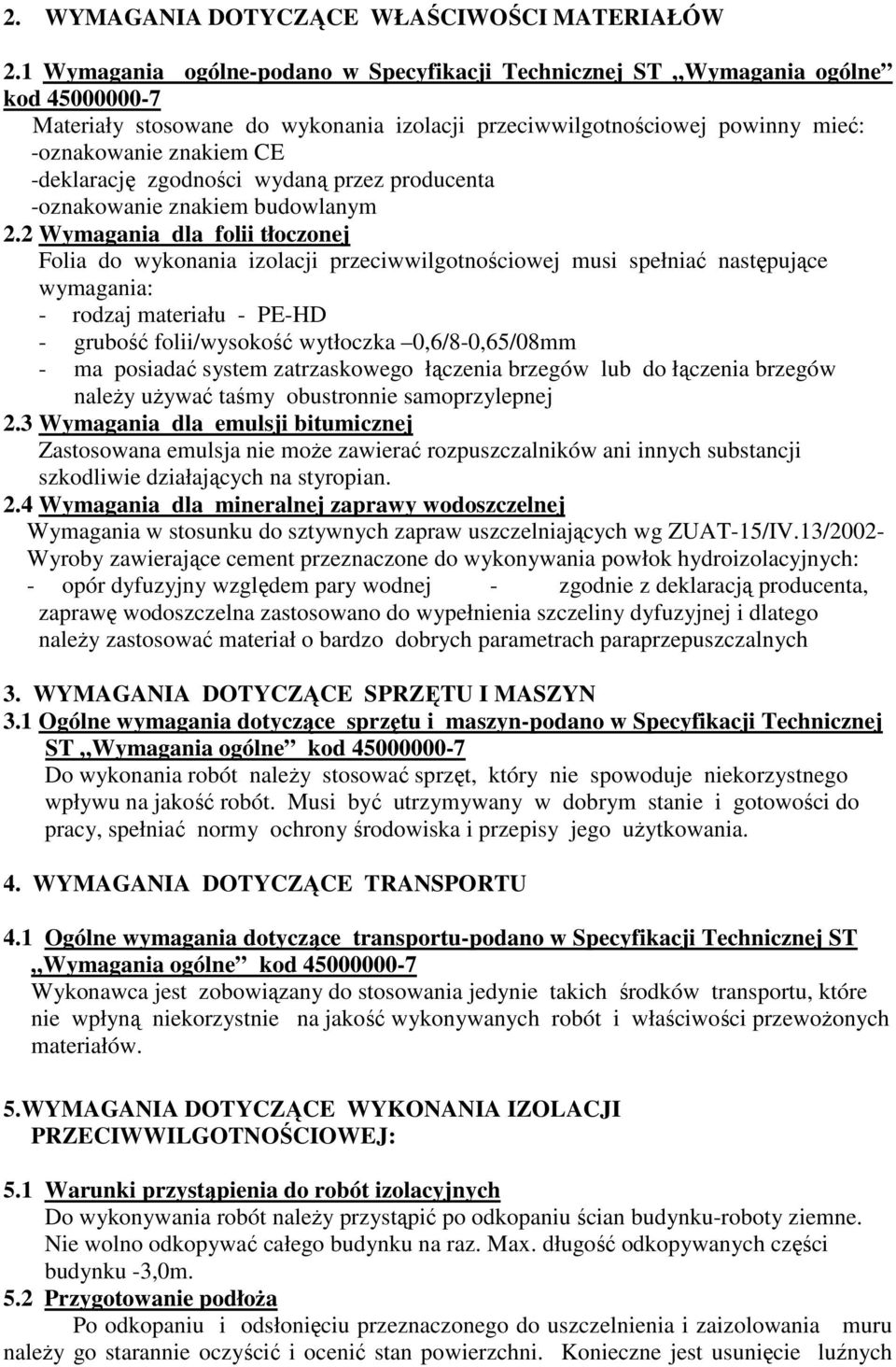

3 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI MATERIAŁÓW 2.1 Wymagania ogólne-podano w Specyfikacji Technicznej ST Wymagania ogólne kod Materiały stosowane do wykonania izolacji przeciwwilgotnościowej powinny mieć: -oznakowanie znakiem CE -deklarację zgodności wydaną przez producenta -oznakowanie znakiem budowlanym 2.2 Wymagania dla folii tłoczonej Folia do wykonania izolacji przeciwwilgotnościowej musi spełniać następujące wymagania: - rodzaj materiału - PE-HD - grubość folii/wysokość wytłoczka 0,6/8-0,65/08mm - ma posiadać system zatrzaskowego łączenia brzegów lub do łączenia brzegów naleŝy uŝywać taśmy obustronnie samoprzylepnej 2.3 Wymagania dla emulsji bitumicznej Zastosowana emulsja nie moŝe zawierać rozpuszczalników ani innych substancji szkodliwie działających na styropian. 2.4 Wymagania dla mineralnej zaprawy wodoszczelnej Wymagania w stosunku do sztywnych zapraw uszczelniających wg ZUAT-15/IV.13/2002- Wyroby zawierające cement przeznaczone do wykonywania powłok hydroizolacyjnych: - opór dyfuzyjny względem pary wodnej - zgodnie z deklaracją producenta, zaprawę wodoszczelna zastosowano do wypełnienia szczeliny dyfuzyjnej i dlatego naleŝy zastosować materiał o bardzo dobrych parametrach paraprzepuszczalnych 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN 3.1 Ogólne wymagania dotyczące sprzętu i maszyn-podano w Specyfikacji Technicznej ST Wymagania ogólne kod Do wykonania robót naleŝy stosować sprzęt, który nie spowoduje niekorzystnego wpływu na jakość robót. Musi być utrzymywany w dobrym stanie i gotowości do pracy, spełniać normy ochrony środowiska i przepisy jego uŝytkowania. 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 4.1 Ogólne wymagania dotyczące transportu-podano w Specyfikacji Technicznej ST Wymagania ogólne kod Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewoŝonych materiałów. 5.WYMAGANIA DOTYCZĄCE WYKONANIA IZOLACJI PRZECIWWILGOTNOŚCIOWEJ: 5.1 Warunki przystąpienia do robót izolacyjnych Do wykonywania robót naleŝy przystąpić po odkopaniu ścian budynku-roboty ziemne. Nie wolno odkopywać całego budynku na raz. Max. długość odkopywanych części budynku -3,0m. 5.2 Przygotowanie podłoŝa Po odkopaniu i odsłonięciu przeznaczonego do uszczelnienia i zaizolowania muru naleŝy go starannie oczyścić i ocenić stan powierzchni. Konieczne jest usunięcie luźnych

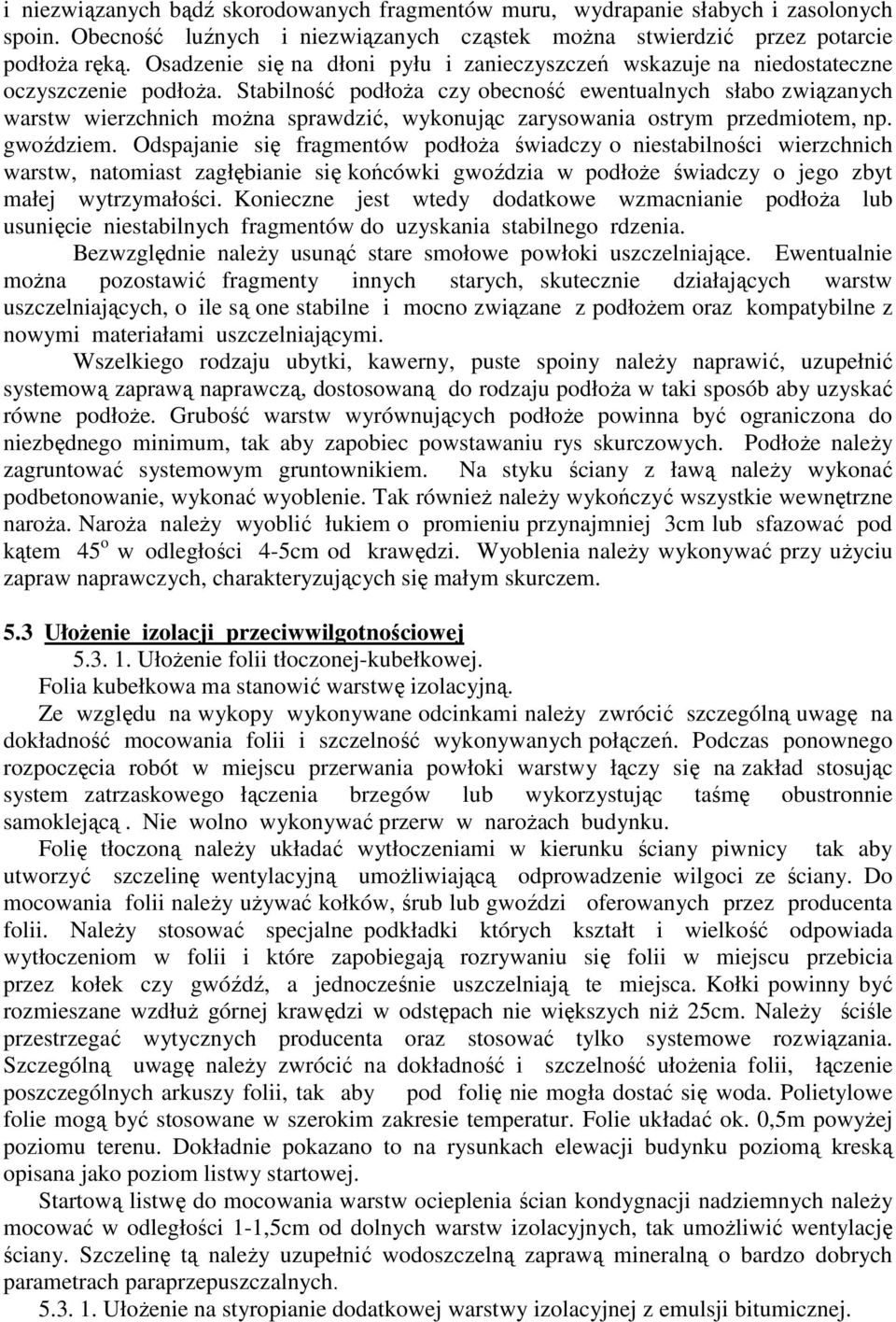

4 i niezwiązanych bądź skorodowanych fragmentów muru, wydrapanie słabych i zasolonych spoin. Obecność luźnych i niezwiązanych cząstek moŝna stwierdzić przez potarcie podłoŝa ręką. Osadzenie się na dłoni pyłu i zanieczyszczeń wskazuje na niedostateczne oczyszczenie podłoŝa. Stabilność podłoŝa czy obecność ewentualnych słabo związanych warstw wierzchnich moŝna sprawdzić, wykonując zarysowania ostrym przedmiotem, np. gwoździem. Odspajanie się fragmentów podłoŝa świadczy o niestabilności wierzchnich warstw, natomiast zagłębianie się końcówki gwoździa w podłoŝe świadczy o jego zbyt małej wytrzymałości. Konieczne jest wtedy dodatkowe wzmacnianie podłoŝa lub usunięcie niestabilnych fragmentów do uzyskania stabilnego rdzenia. Bezwzględnie naleŝy usunąć stare smołowe powłoki uszczelniające. Ewentualnie moŝna pozostawić fragmenty innych starych, skutecznie działających warstw uszczelniających, o ile są one stabilne i mocno związane z podłoŝem oraz kompatybilne z nowymi materiałami uszczelniającymi. Wszelkiego rodzaju ubytki, kawerny, puste spoiny naleŝy naprawić, uzupełnić systemową zaprawą naprawczą, dostosowaną do rodzaju podłoŝa w taki sposób aby uzyskać równe podłoŝe. Grubość warstw wyrównujących podłoŝe powinna być ograniczona do niezbędnego minimum, tak aby zapobiec powstawaniu rys skurczowych. PodłoŜe naleŝy zagruntować systemowym gruntownikiem. Na styku ściany z ławą naleŝy wykonać podbetonowanie, wykonać wyoblenie. Tak równieŝ naleŝy wykończyć wszystkie wewnętrzne naroŝa. NaroŜa naleŝy wyoblić łukiem o promieniu przynajmniej 3cm lub sfazować pod kątem 45 o w odległości 4-5cm od krawędzi. Wyoblenia naleŝy wykonywać przy uŝyciu zapraw naprawczych, charakteryzujących się małym skurczem. 5.3 UłoŜenie izolacji przeciwwilgotnościowej UłoŜenie folii tłoczonej-kubełkowej. Folia kubełkowa ma stanowić warstwę izolacyjną. Ze względu na wykopy wykonywane odcinkami naleŝy zwrócić szczególną uwagę na dokładność mocowania folii i szczelność wykonywanych połączeń. Podczas ponownego rozpoczęcia robót w miejscu przerwania powłoki warstwy łączy się na zakład stosując system zatrzaskowego łączenia brzegów lub wykorzystując taśmę obustronnie samoklejącą. Nie wolno wykonywać przerw w naroŝach budynku. Folię tłoczoną naleŝy układać wytłoczeniami w kierunku ściany piwnicy tak aby utworzyć szczelinę wentylacyjną umoŝliwiającą odprowadzenie wilgoci ze ściany. Do mocowania folii naleŝy uŝywać kołków, śrub lub gwoździ oferowanych przez producenta folii. NaleŜy stosować specjalne podkładki których kształt i wielkość odpowiada wytłoczeniom w folii i które zapobiegają rozrywaniu się folii w miejscu przebicia przez kołek czy gwóźdź, a jednocześnie uszczelniają te miejsca. Kołki powinny być rozmieszane wzdłuŝ górnej krawędzi w odstępach nie większych niŝ 25cm. NaleŜy ściśle przestrzegać wytycznych producenta oraz stosować tylko systemowe rozwiązania. Szczególną uwagę naleŝy zwrócić na dokładność i szczelność ułoŝenia folii, łączenie poszczególnych arkuszy folii, tak aby pod folię nie mogła dostać się woda. Polietylowe folie mogą być stosowane w szerokim zakresie temperatur. Folie układać ok. 0,5m powyŝej poziomu terenu. Dokładnie pokazano to na rysunkach elewacji budynku poziomą kreską opisana jako poziom listwy startowej. Startową listwę do mocowania warstw ocieplenia ścian kondygnacji nadziemnych naleŝy mocować w odległości 1-1,5cm od dolnych warstw izolacyjnych, tak umoŝliwić wentylację ściany. Szczelinę tą naleŝy uzupełnić wodoszczelną zaprawą mineralną o bardzo dobrych parametrach paraprzepuszczalnych UłoŜenie na styropianie dodatkowej warstwy izolacyjnej z emulsji bitumicznej.

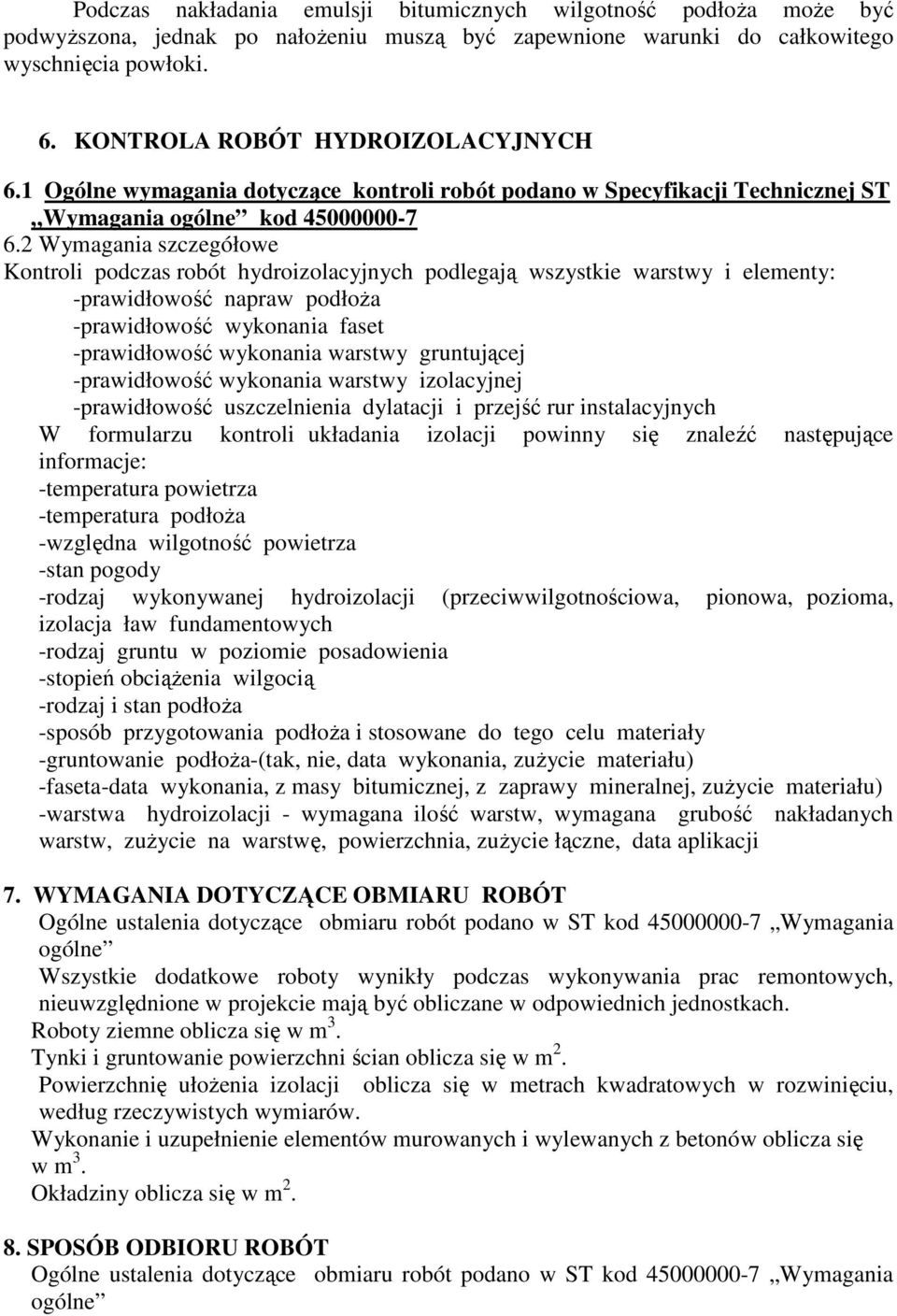

5 Podczas nakładania emulsji bitumicznych wilgotność podłoŝa moŝe być podwyŝszona, jednak po nałoŝeniu muszą być zapewnione warunki do całkowitego wyschnięcia powłoki. 6. KONTROLA ROBÓT HYDROIZOLACYJNYCH 6.1 Ogólne wymagania dotyczące kontroli robót podano w Specyfikacji Technicznej ST Wymagania ogólne kod Wymagania szczegółowe Kontroli podczas robót hydroizolacyjnych podlegają wszystkie warstwy i elementy: -prawidłowość napraw podłoŝa -prawidłowość wykonania faset -prawidłowość wykonania warstwy gruntującej -prawidłowość wykonania warstwy izolacyjnej -prawidłowość uszczelnienia dylatacji i przejść rur instalacyjnych W formularzu kontroli układania izolacji powinny się znaleźć następujące informacje: -temperatura powietrza -temperatura podłoŝa -względna wilgotność powietrza -stan pogody -rodzaj wykonywanej hydroizolacji (przeciwwilgotnościowa, pionowa, pozioma, izolacja ław fundamentowych -rodzaj gruntu w poziomie posadowienia -stopień obciąŝenia wilgocią -rodzaj i stan podłoŝa -sposób przygotowania podłoŝa i stosowane do tego celu materiały -gruntowanie podłoŝa-(tak, nie, data wykonania, zuŝycie materiału) -faseta-data wykonania, z masy bitumicznej, z zaprawy mineralnej, zuŝycie materiału) -warstwa hydroizolacji - wymagana ilość warstw, wymagana grubość nakładanych warstw, zuŝycie na warstwę, powierzchnia, zuŝycie łączne, data aplikacji 7. WYMAGANIA DOTYCZĄCE OBMIARU ROBÓT Ogólne ustalenia dotyczące obmiaru robót podano w ST kod Wymagania ogólne Wszystkie dodatkowe roboty wynikły podczas wykonywania prac remontowych, nieuwzględnione w projekcie mają być obliczane w odpowiednich jednostkach. Roboty ziemne oblicza się w m 3. Tynki i gruntowanie powierzchni ścian oblicza się w m 2. Powierzchnię ułoŝenia izolacji oblicza się w metrach kwadratowych w rozwinięciu, według rzeczywistych wymiarów. Wykonanie i uzupełnienie elementów murowanych i wylewanych z betonów oblicza się w m 3. Okładziny oblicza się w m SPOSÓB ODBIORU ROBÓT Ogólne ustalenia dotyczące obmiaru robót podano w ST kod Wymagania ogólne

6 Odbiory techniczne robót składają się z odbioru technicznego częściowego dla robót zanikających, odbioru technicznego końcowego po zakończeniu całej budowy, oraz odbioru po upływie okresu rękojmi i gwarancji. 8.1 Odbiór techniczny częściowy Badania przy odbiorze technicznym częściowym polegają na: -zbadaniu stanu technicznego podłoŝa -ścian piwnic, przeznaczone do izolowania podłoŝe musi być mocne, stabilne, nośne, wolne od substancji mogący pogorszyć przyczepność. Wyniki odbioru podłoŝa powinny być wpisane do dziennika budowy i potwierdzone podpisem inspektora nadzoru i kierownika budowy. -zbadaniu wizualnym dokładności, szczelności, równości ułoŝenia folii izolacyjnej ze szczególnym uwzględnieniem miejsc łączenia arkuszy folii (ze względu na konieczność odcinkowego wykonywania wykopów) oraz miejsc w naroŝach budynku. Wszystkie wyniki badań powinny być wpisane do dziennika budowy, który wraz z certyfikatami, deklaracjami zgodności, aprobatami technicznymi jest przedłoŝony podczas spisywania protokółu odbioru technicznego-częściowego. Protokół ten stanowi podstawę do decyzji o moŝliwości zasypywania odebranego odcinka izolacji. -zbadaniu zgodności wykonania izolacji z emulsji bitumicznej (ułoŝonej na zaprawie klejowej, na styropianie) z wymaganiami i tolerancjami określonymi w karcie technicznej wyrobu. 8.2 Odbiór końcowy robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Badania przy odbiorze technicznym końcowym polegają na: -zbadaniu zgodności dokumentacji technicznej ze stanem faktycznym Wyniki badań powinny być wpisane do dziennika budowy który z: -protokółami częściowymi -projektem ze zmianami wprowadzonymi podczas budowy naleŝy przekazać Inwestorowi. Konieczne jest dokonanie wpisu do dziennika budowy o wykonaniu odbioru końcowego. Teren po budowie powinien być uporządkowany. Kierownik budowy jest zobowiązany do złoŝenia oświadczenia o wykonaniu izolacji zgodnie z dokumentacją i warunkami pozwolenia na budowę oraz o doprowadzeniu do naleŝytego stanu i porządku terenu budowy. 8.3 Odbiór po okresie rękojmi i gwarancji Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w pkt. Odbiór ostateczny robót 9. PODSTAWA ROZLICZENIA BUDOWY Ogólne ustalenia dotyczące płatności podano w ST kod Wymagania ogólne Rozliczenie robót hydroizolacyjnych będzie dokonane jednorazowo po wykonaniu pełnego zakresu robót i ich końcowym odbiorze. Ostateczne rozliczenie umowy pomiędzy zamawiającym a wykonawca następuje po dokonaniu odbioru pogwarancyjnego. Podstawę rozliczenia oraz płatności wykonanego i odebranego zakresu robót hydroizolacyjnych stanowi wartość tych robót obliczona na podstawie ustalonej w umowie ceny za określony zakres robót.

7 Cena na roboty hydroizolacyjne uwzględnia: -przygotowanie stanowiska roboczego, -dostarczenie materiałów, narzędzi i sprzętu, -ustawienie i przestawienie drabin oraz lekkich rusztowań przestawnych na spodzie wykopu umoŝliwiających wykonywanie robót na wysokości od poziomu spodu wykopu -przygotowanie, zagruntowanie podłoŝa -ułoŝenie izolacji -usuniecie wad i usterek oraz naprawienie uszkodzeń powstałych w czasie wykonywania robót -wykonanie wszystkich dodatkowych prac opisanych w projekcie 10. DOKUMENTY ODNIESIENIA 10.1 Ustawy - Ustawa z dn. 7 lipca 1994r Prawo budowlane (Dz. U. Z 2003r Nr 207 poz. 2016) - Ustawa z dn. 29 stycznia 2004r Prawo zamówień publicznych (Dz. U. Nr 19poz. 177) - Ustawa z dn. 16 kwietnia 2004r o wyrobach budowlanych (Dz. U. Nr 92poz. 881) 10.2 Rozporządzenia - Rozporządzenie Min. Infrastruktury z dn r w sprawie systemów oceny zgodności wyrobów budowlanych oraz sposobu ich oznaczenia znakiem CE (Dz. U. Nr. 209 poz. 1779) - Rozporządzenie Min. Infrastruktury z dn r w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu ich oznaczenia znakiem budowlanym (Dz. U. Nr. 198 poz z 2004r)
