1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH REMONT KOTŁOWNI GAZOWEJ PRZYBUDOWANEJ DO BUDYNKU MIESZKALNEGO WIELORODZINNEGO PRZY UL. MOTYLEWSKIEJ 9 W PILE INSTALACJE SANITARNE OBIEKT INWESTOR ZAKRES ROBÓT Ktłwnia gazwa przybudwana d budynku mieszkalneg wielrdzinneg ul. Mtylewska 9 (dz. nr 11/90), Piła Wspólnta Właścicieli Nieruchmści przy ul. Mtylewskiej 9 ul. Mtylewska Piła Remnt ktłwni gazwej przybudwanej d budynku mieszkalneg wielrdzinneg ul. Mtylewska 9 (dz. nr 11/90), Piła Kdy wg wspólneg słwnika zamówień CPV Rbty w zakresie instalacji sanitarnych Opracwał: Waldemar Knieczka Piła, czerwiec 2010r.

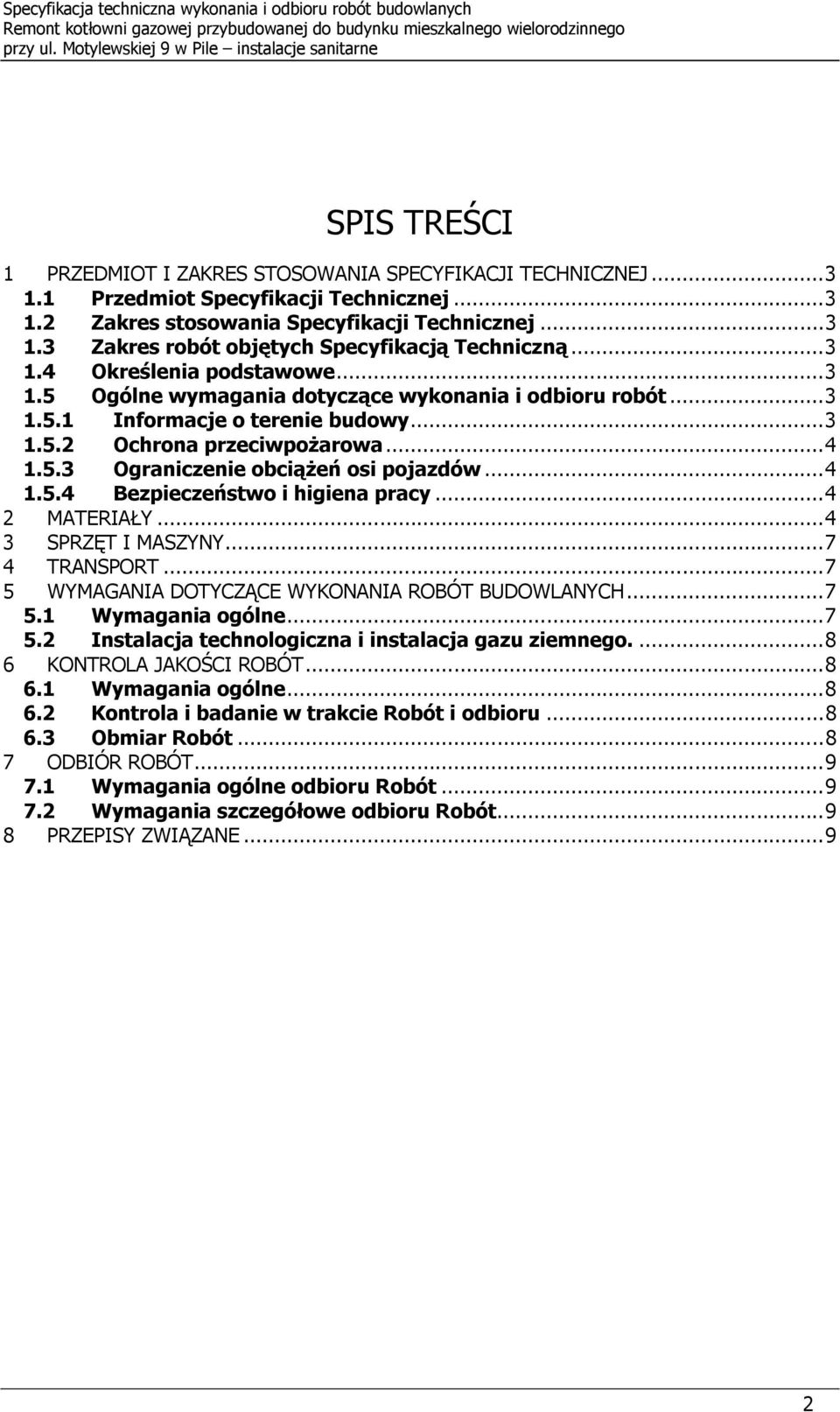

2 Specyfikacja techniczna wyknania i dbiru rbót budwlanych Remnt ktłwni gazwej przybudwanej d budynku mieszkalneg wielrdzinneg przy ul. Mtylewskiej 9 w Pile instalacje sanitarne SPIS TREŚCI 1 PRZEDMIOT I ZAKRES STOSOWANIA SPECYFIKACJI TECHNICZNEJ Przedmit Specyfikacji Technicznej Zakres stswania Specyfikacji Technicznej Zakres rbót bjętych Specyfikacją Techniczną Określenia pdstawwe Ogólne wymagania dtyczące wyknania i dbiru rbót Infrmacje terenie budwy Ochrna przeciwpżarwa Ograniczenie bciążeń si pjazdów Bezpieczeństw i higiena pracy MATERIAŁY SPRZĘT I MASZYNY TRANSPORT WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH Wymagania gólne Instalacja technlgiczna i instalacja gazu ziemneg KONTROLA JAKOŚCI ROBÓT Wymagania gólne Kntrla i badanie w trakcie Rbót i dbiru Obmiar Rbót ODBIÓR ROBÓT Wymagania gólne dbiru Rbót Wymagania szczegółwe dbiru Rbót PRZEPISY ZWIĄZANE...9 2

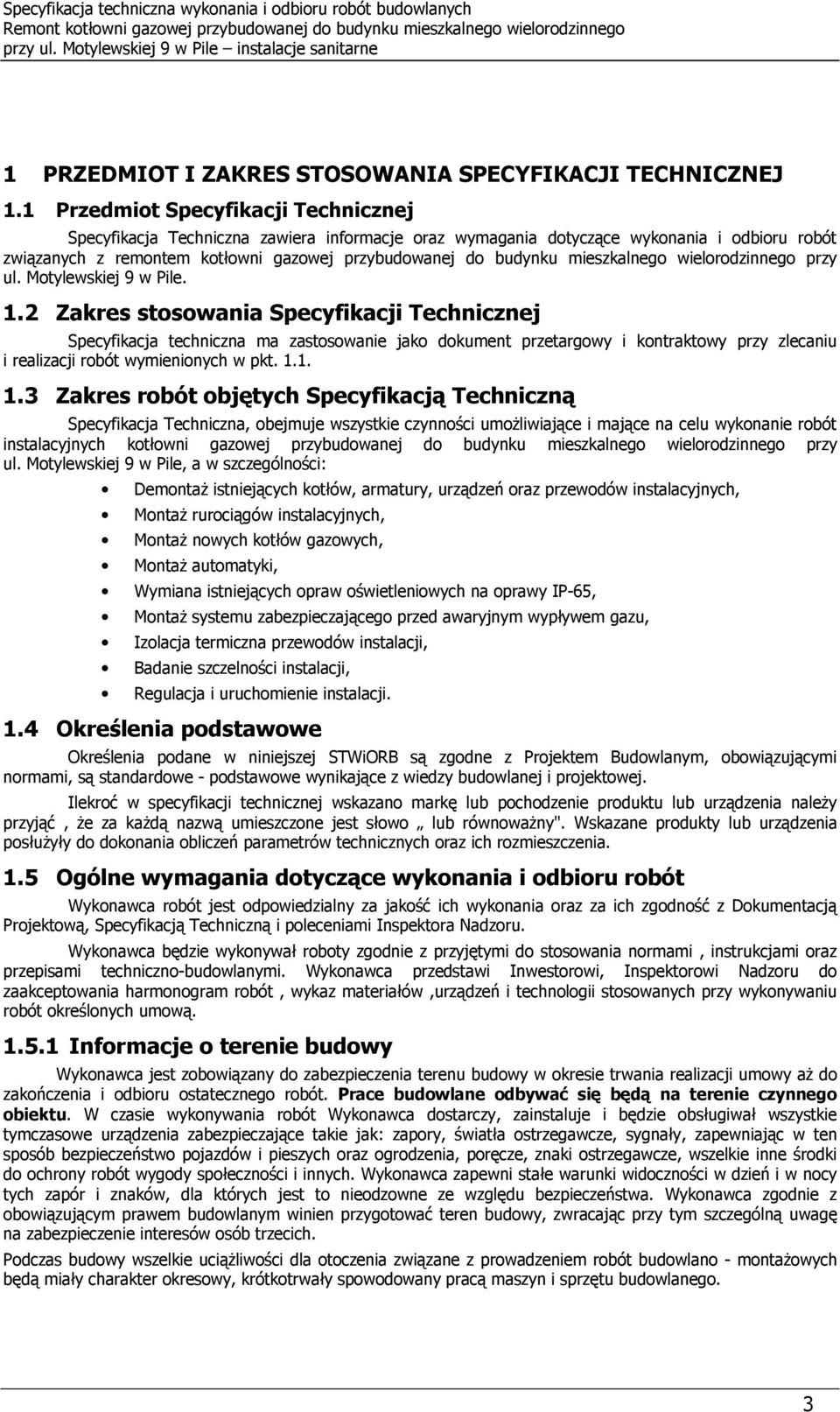

3 Specyfikacja techniczna wyknania i dbiru rbót budwlanych Remnt ktłwni gazwej przybudwanej d budynku mieszkalneg wielrdzinneg przy ul. Mtylewskiej 9 w Pile instalacje sanitarne 1 PRZEDMIOT I ZAKRES STOSOWANIA SPECYFIKACJI TECHNICZNEJ 1.1 Przedmit Specyfikacji Technicznej Specyfikacja Techniczna zawiera infrmacje raz wymagania dtyczące wyknania i dbiru rbót związanych z remntem ktłwni gazwej przybudwanej d budynku mieszkalneg wielrdzinneg przy ul. Mtylewskiej 9 w Pile. 1.2 Zakres stswania Specyfikacji Technicznej Specyfikacja techniczna ma zastswanie jak dkument przetargwy i kntraktwy przy zlecaniu i realizacji rbót wymieninych w pkt Zakres rbót bjętych Specyfikacją Techniczną Specyfikacja Techniczna, bejmuje wszystkie czynnści umżliwiające i mające na celu wyknanie rbót instalacyjnych ktłwni gazwej przybudwanej d budynku mieszkalneg wielrdzinneg przy ul. Mtylewskiej 9 w Pile, a w szczególnści: Demntaż istniejących ktłów, armatury, urządzeń raz przewdów instalacyjnych, Mntaż rurciągów instalacyjnych, Mntaż nwych ktłów gazwych, Mntaż autmatyki, Wymiana istniejących praw świetleniwych na prawy IP-65, Mntaż systemu zabezpieczająceg przed awaryjnym wypływem gazu, Izlacja termiczna przewdów instalacji, Badanie szczelnści instalacji, Regulacja i uruchmienie instalacji. 1.4 Określenia pdstawwe Określenia pdane w niniejszej STWiORB są zgdne z Prjektem Budwlanym, bwiązującymi nrmami, są standardwe - pdstawwe wynikające z wiedzy budwlanej i prjektwej. Ilekrć w specyfikacji technicznej wskazan markę lub pchdzenie prduktu lub urządzenia należy przyjąć, że za każdą nazwą umieszczne jest słw lub równważny". Wskazane prdukty lub urządzenia psłużyły d dknania bliczeń parametrów technicznych raz ich rzmieszczenia. 1.5 Ogólne wymagania dtyczące wyknania i dbiru rbót Wyknawca rbót jest dpwiedzialny za jakść ich wyknania raz za ich zgdnść z Dkumentacją Prjektwą, Specyfikacją Techniczną i pleceniami Inspektra Nadzru. Wyknawca będzie wyknywał rbty zgdnie z przyjętymi d stswania nrmami, instrukcjami raz przepisami techniczn-budwlanymi. Wyknawca przedstawi Inwestrwi, Inspektrwi Nadzru d zaakceptwania harmngram rbót, wykaz materiałów,urządzeń i technlgii stswanych przy wyknywaniu rbót kreślnych umwą Infrmacje terenie budwy Wyknawca jest zbwiązany d zabezpieczenia terenu budwy w kresie trwania realizacji umwy aż d zakńczenia i dbiru stateczneg rbót. Prace budwlane dbywać się będą na terenie czynneg biektu. W czasie wyknywania rbót Wyknawca dstarczy, zainstaluje i będzie bsługiwał wszystkie tymczaswe urządzenia zabezpieczające takie jak: zapry, światła strzegawcze, sygnały, zapewniając w ten spsób bezpieczeństw pjazdów i pieszych raz grdzenia, pręcze, znaki strzegawcze, wszelkie inne śrdki d chrny rbót wygdy spłecznści i innych. Wyknawca zapewni stałe warunki widcznści w dzień i w ncy tych zapór i znaków, dla których jest t niedzwne ze względu bezpieczeństwa. Wyknawca zgdnie z bwiązującym prawem budwlanym winien przygtwać teren budwy, zwracając przy tym szczególną uwagę na zabezpieczenie interesów sób trzecich. Pdczas budwy wszelkie uciążliwści dla tczenia związane z prwadzeniem rbót budwlan - mntażwych będą miały charakter kreswy, krótktrwały spwdwany pracą maszyn i sprzętu budwlaneg. 3

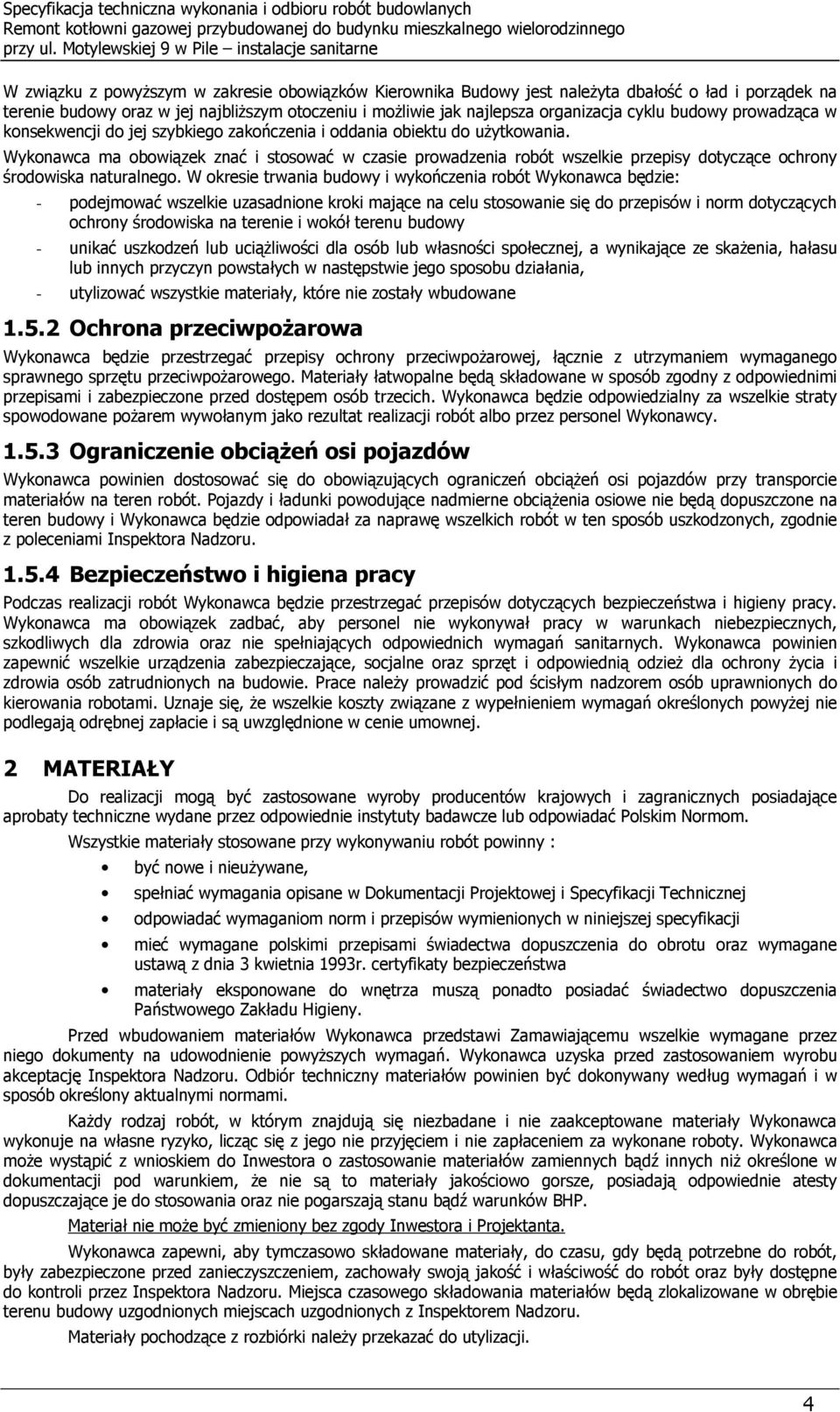

4 Specyfikacja techniczna wyknania i dbiru rbót budwlanych Remnt ktłwni gazwej przybudwanej d budynku mieszkalneg wielrdzinneg przy ul. Mtylewskiej 9 w Pile instalacje sanitarne W związku z pwyższym w zakresie bwiązków Kierwnika Budwy jest należyta dbałść ład i prządek na terenie budwy raz w jej najbliższym tczeniu i mżliwie jak najlepsza rganizacja cyklu budwy prwadząca w knsekwencji d jej szybkieg zakńczenia i ddania biektu d użytkwania. Wyknawca ma bwiązek znać i stswać w czasie prwadzenia rbót wszelkie przepisy dtyczące chrny śrdwiska naturalneg. W kresie trwania budwy i wykńczenia rbót Wyknawca będzie: - pdejmwać wszelkie uzasadnine krki mające na celu stswanie się d przepisów i nrm dtyczących chrny śrdwiska na terenie i wkół terenu budwy - unikać uszkdzeń lub uciążliwści dla sób lub własnści spłecznej, a wynikające ze skażenia, hałasu lub innych przyczyn pwstałych w następstwie jeg spsbu działania, - utylizwać wszystkie materiały, które nie zstały wbudwane Ochrna przeciwpżarwa Wyknawca będzie przestrzegać przepisy chrny przeciwpżarwej, łącznie z utrzymaniem wymaganeg sprawneg sprzętu przeciwpżarweg. Materiały łatwpalne będą składwane w spsób zgdny z dpwiednimi przepisami i zabezpieczne przed dstępem sób trzecich. Wyknawca będzie dpwiedzialny za wszelkie straty spwdwane pżarem wywłanym jak rezultat realizacji rbót alb przez persnel Wyknawcy Ograniczenie bciążeń si pjazdów Wyknawca pwinien dstswać się d bwiązujących graniczeń bciążeń si pjazdów przy transprcie materiałów na teren rbót. Pjazdy i ładunki pwdujące nadmierne bciążenia siwe nie będą dpuszczne na teren budwy i Wyknawca będzie dpwiadał za naprawę wszelkich rbót w ten spsób uszkdznych, zgdnie z pleceniami Inspektra Nadzru Bezpieczeństw i higiena pracy Pdczas realizacji rbót Wyknawca będzie przestrzegać przepisów dtyczących bezpieczeństwa i higieny pracy. Wyknawca ma bwiązek zadbać, aby persnel nie wyknywał pracy w warunkach niebezpiecznych, szkdliwych dla zdrwia raz nie spełniających dpwiednich wymagań sanitarnych. Wyknawca pwinien zapewnić wszelkie urządzenia zabezpieczające, scjalne raz sprzęt i dpwiednią dzież dla chrny życia i zdrwia sób zatrudninych na budwie. Prace należy prwadzić pd ścisłym nadzrem sób uprawninych d kierwania rbtami. Uznaje się, że wszelkie kszty związane z wypełnieniem wymagań kreślnych pwyżej nie pdlegają drębnej zapłacie i są uwzględnine w cenie umwnej. 2 MATERIAŁY D realizacji mgą być zastswane wyrby prducentów krajwych i zagranicznych psiadające aprbaty techniczne wydane przez dpwiednie instytuty badawcze lub dpwiadać Plskim Nrmm. Wszystkie materiały stswane przy wyknywaniu rbót pwinny : być nwe i nieużywane, spełniać wymagania pisane w Dkumentacji Prjektwej i Specyfikacji Technicznej dpwiadać wymaganim nrm i przepisów wymieninych w niniejszej specyfikacji mieć wymagane plskimi przepisami świadectwa dpuszczenia d brtu raz wymagane ustawą z dnia 3 kwietnia 1993r. certyfikaty bezpieczeństwa materiały ekspnwane d wnętrza muszą pnadt psiadać świadectw dpuszczenia Państwweg Zakładu Higieny. Przed wbudwaniem materiałów Wyknawca przedstawi Zamawiającemu wszelkie wymagane przez nieg dkumenty na udwdnienie pwyższych wymagań. Wyknawca uzyska przed zastswaniem wyrbu akceptację Inspektra Nadzru. Odbiór techniczny materiałów pwinien być dknywany według wymagań i w spsób kreślny aktualnymi nrmami. Każdy rdzaj rbót, w którym znajdują się niezbadane i nie zaakceptwane materiały Wyknawca wyknuje na własne ryzyk, licząc się z jeg nie przyjęciem i nie zapłaceniem za wyknane rbty. Wyknawca mże wystąpić z wniskiem d Inwestra zastswanie materiałów zamiennych bądź innych niż kreślne w dkumentacji pd warunkiem, że nie są t materiały jakściw grsze, psiadają dpwiednie atesty dpuszczające je d stswania raz nie pgarszają stanu bądź warunków BHP. Materiał nie mże być zmieniny bez zgdy Inwestra i Prjektanta. Wyknawca zapewni, aby tymczasw składwane materiały, d czasu, gdy będą ptrzebne d rbót, były zabezpieczne przed zanieczyszczeniem, zachwały swją jakść i właściwść d rbót raz były dstępne d kntrli przez Inspektra Nadzru. Miejsca czasweg składwania materiałów będą zlkalizwane w brębie terenu budwy uzgdninych miejscach uzgdninych z Inspektrem Nadzru. Materiały pchdzące z rzbiórki należy przekazać d utylizacji. 4

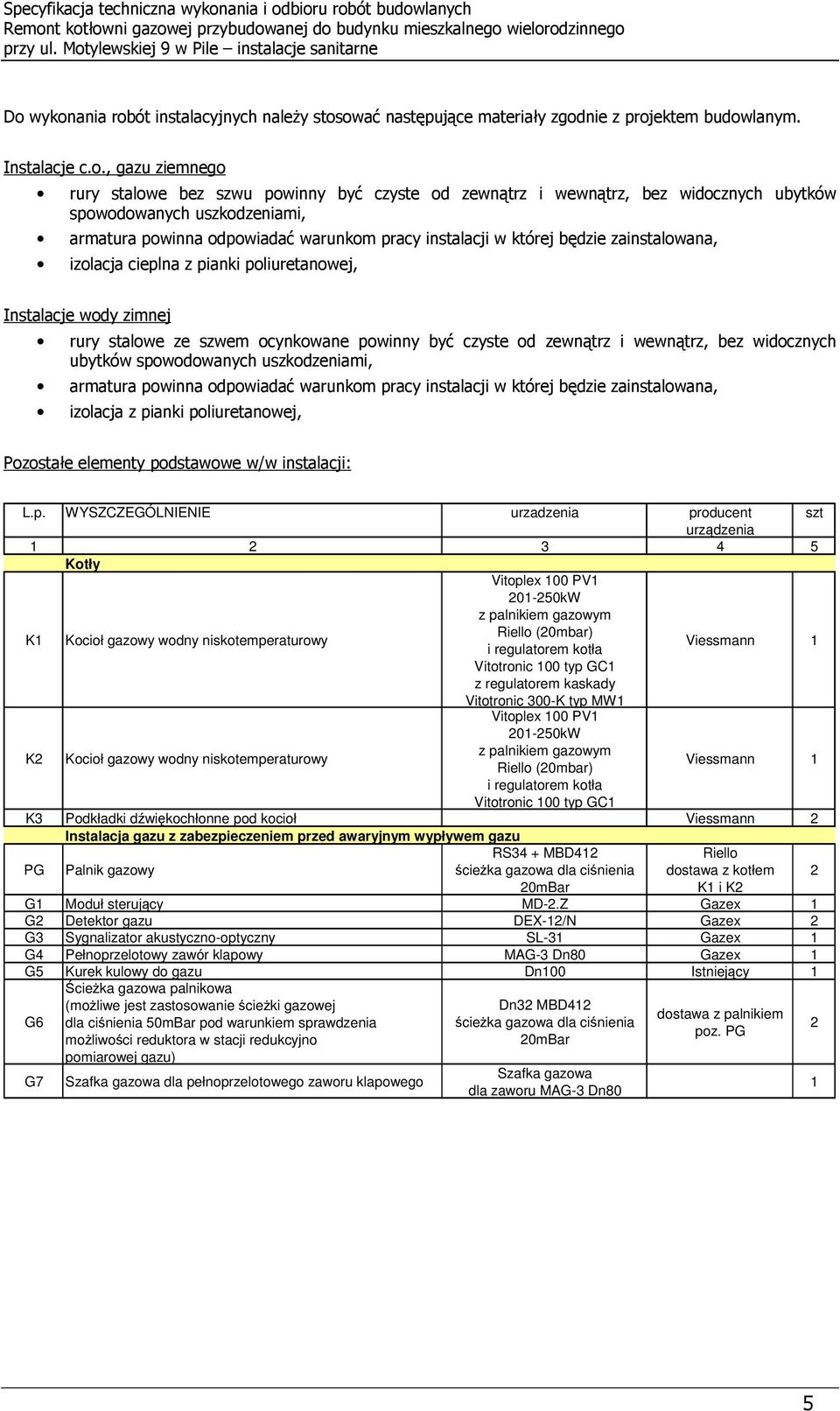

5 Specyfikacja techniczna wyknania i dbiru rbót budwlanych Remnt ktłwni gazwej przybudwanej d budynku mieszkalneg wielrdzinneg przy ul. Mtylewskiej 9 w Pile instalacje sanitarne D wyknania rbót instalacyjnych należy stswać następujące materiały zgdnie z prjektem budwlanym. Instalacje c.., gazu ziemneg rury stalwe bez szwu pwinny być czyste d zewnątrz i wewnątrz, bez widcznych ubytków spwdwanych uszkdzeniami, armatura pwinna dpwiadać warunkm pracy instalacji w której będzie zainstalwana, izlacja cieplna z pianki pliuretanwej, Instalacje wdy zimnej rury stalwe ze szwem cynkwane pwinny być czyste d zewnątrz i wewnątrz, bez widcznych ubytków spwdwanych uszkdzeniami, armatura pwinna dpwiadać warunkm pracy instalacji w której będzie zainstalwana, izlacja z pianki pliuretanwej, Pzstałe elementy pdstawwe w/w instalacji: L.p. WYSZCZEGÓLNIENIE urzadzenia prducent szt urządzenia Ktły K1 Kcił gazwy wdny nisktemperaturwy Vitplex 100 PV kW z palnikiem gazwym Riell (20mbar) i regulatrem ktła Vittrnic 100 typ GC1 z regulatrem kaskady Vittrnic 300-K typ MW1 K2 Kcił gazwy wdny nisktemperaturwy Vitplex 100 PV kW z palnikiem gazwym Riell (20mbar) i regulatrem ktła Vittrnic 100 typ GC1 K3 Pdkładki dźwiękchłnne pd kcił Viessmann 2 Instalacja gazu z zabezpieczeniem przed awaryjnym wypływem gazu PG Palnik gazwy RS34 + MBD412 ścieżka gazwa dla ciśnienia Riell dstawa z ktłem 2 20mBar K1 i K2 G1 Mduł sterujący MD-2.Z Gazex 1 G2 Detektr gazu DEX-12/N Gazex 2 G3 Sygnalizatr akustyczn-ptyczny SL-31 Gazex 1 G4 Pełnprzeltwy zawór klapwy MAG-3 Dn80 Gazex 1 G5 Kurek kulwy d gazu Dn100 Istniejący 1 Ścieżka gazwa palnikwa G6 (mżliwe jest zastswanie ścieżki gazwej Dn32 MBD412 dstawa z palnikiem dla ciśnienia 50mBar pd warunkiem sprawdzenia ścieżka gazwa dla ciśnienia pz. PG mżliwści reduktra w stacji redukcyjn 20mBar 2 pmiarwej gazu) G7 Szafka gazwa dla pełnprzeltweg zawru klapweg Szafka gazwa dla zawru MAG-3 Dn80 1 5

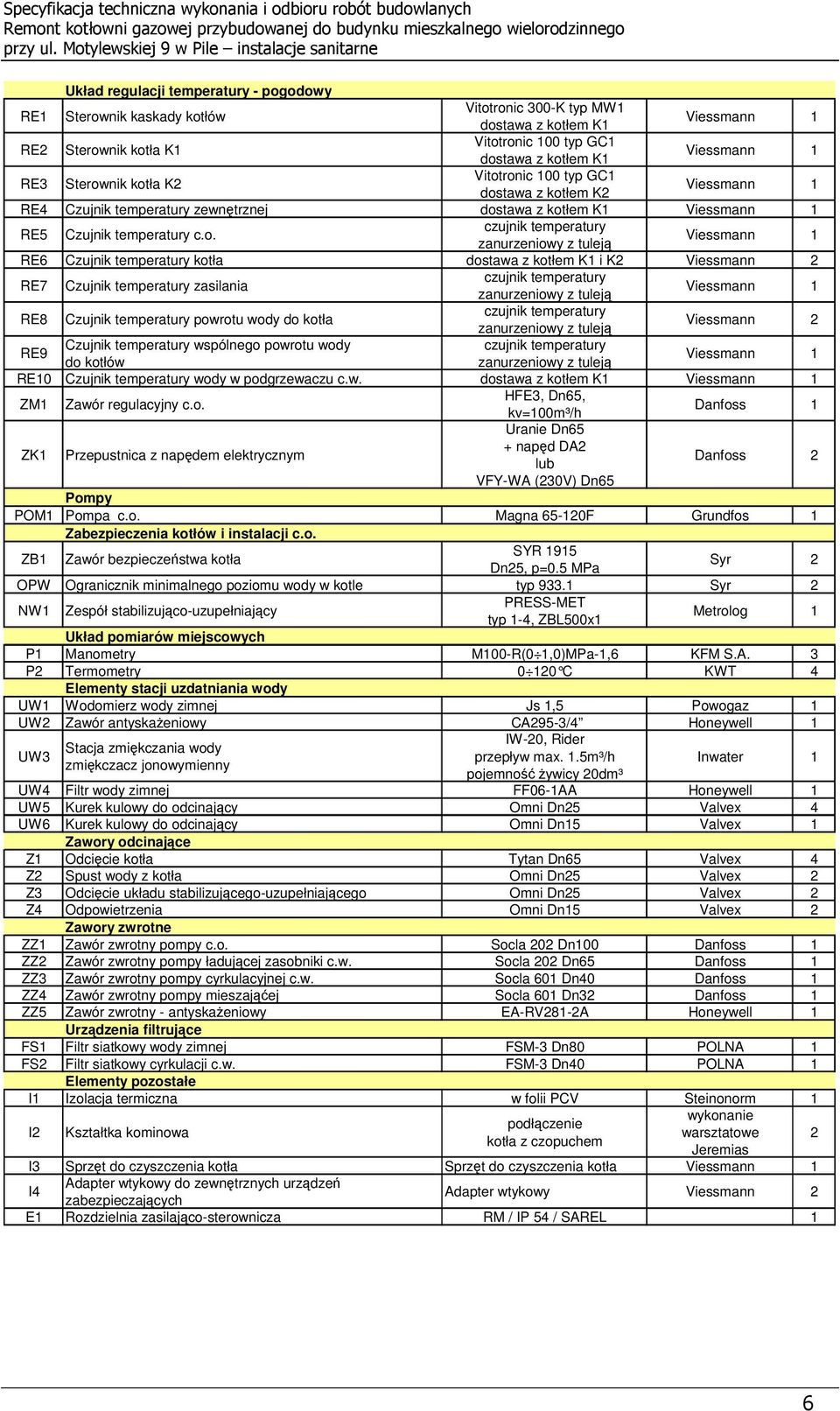

6 Specyfikacja techniczna wyknania i dbiru rbót budwlanych Remnt ktłwni gazwej przybudwanej d budynku mieszkalneg wielrdzinneg przy ul. Mtylewskiej 9 w Pile instalacje sanitarne Układ regulacji temperatury - pgdwy RE1 Sterwnik kaskady ktłów Vittrnic 300-K typ MW1 dstawa z ktłem K1 RE2 Sterwnik ktła K1 Vittrnic 100 typ GC1 dstawa z ktłem K1 RE3 Sterwnik ktła K2 Vittrnic 100 typ GC1 dstawa z ktłem K2 RE4 Czujnik temperatury zewnętrznej dstawa z ktłem K1 RE5 Czujnik temperatury c.. czujnik temperatury zanurzeniwy z tuleją RE6 Czujnik temperatury ktła dstawa z ktłem K1 i K2 Viessmann 2 RE7 Czujnik temperatury zasilania czujnik temperatury zanurzeniwy z tuleją RE8 Czujnik temperatury pwrtu wdy d ktła czujnik temperatury zanurzeniwy z tuleją Viessmann 2 Czujnik temperatury wspólneg pwrtu wdy czujnik temperatury RE9 d ktłów zanurzeniwy z tuleją RE10 Czujnik temperatury wdy w pdgrzewaczu c.w. dstawa z ktłem K1 ZM1 Zawór regulacyjny c.. HFE3, Dn65, kv=100m³/h Danfss 1 ZK1 Przepustnica z napędem elektrycznym Uranie Dn65 + napęd DA2 lub Danfss 2 VFY-WA (230V) Dn65 Pmpy POM1 Pmpa c.. Magna F Grundfs 1 Zabezpieczenia ktłów i instalacji c.. ZB1 Zawór bezpieczeństwa ktła SYR 1915 Dn25, p=0.5 MPa Syr 2 OPW Ogranicznik minimalneg pzimu wdy w ktle typ Syr 2 NW1 Zespół stabilizując-uzupełniający PRESS-MET typ 1-4, ZBL500x1 Metrlg 1 Układ pmiarów miejscwych P1 Manmetry M100-R(0 1,0)MPa-1,6 KFM S.A. 3 P2 Termmetry C KWT 4 Elementy stacji uzdatniania wdy UW1 Wdmierz wdy zimnej Js 1,5 Pwgaz 1 UW2 Zawór antyskażeniwy CA295-3/4 Hneywell 1 UW3 IW-20, Rider Stacja zmiękczania wdy przepływ max. 1.5m³/h zmiękczacz jnwymienny pjemnść żywicy 20dm³ Inwater 1 UW4 Filtr wdy zimnej FF06-1AA Hneywell 1 UW5 Kurek kulwy d dcinający Omni Dn25 Valvex 4 UW6 Kurek kulwy d dcinający Omni Dn15 Valvex 1 Zawry dcinające Z1 Odcięcie ktła Tytan Dn65 Valvex 4 Z2 Spust wdy z ktła Omni Dn25 Valvex 2 Z3 Odcięcie układu stabilizująceg-uzupełniająceg Omni Dn25 Valvex 2 Z4 Odpwietrzenia Omni Dn15 Valvex 2 Zawry zwrtne ZZ1 Zawór zwrtny pmpy c.. Scla 202 Dn100 Danfss 1 ZZ2 Zawór zwrtny pmpy ładującej zasbniki c.w. Scla 202 Dn65 Danfss 1 ZZ3 Zawór zwrtny pmpy cyrkulacyjnej c.w. Scla 601 Dn40 Danfss 1 ZZ4 Zawór zwrtny pmpy mieszająćej Scla 601 Dn32 Danfss 1 ZZ5 Zawór zwrtny - antyskażeniwy EA-RV281-2A Hneywell 1 Urządzenia filtrujące FS1 Filtr siatkwy wdy zimnej FSM-3 Dn80 POLNA 1 FS2 Filtr siatkwy cyrkulacji c.w. FSM-3 Dn40 POLNA 1 Elementy pzstałe I1 Izlacja termiczna w flii PCV Steinnrm 1 I2 Kształtka kminwa wyknanie pdłączenie warsztatwe ktła z czpuchem Jeremias 2 I3 Sprzęt d czyszczenia ktła Sprzęt d czyszczenia ktła I4 Adapter wtykwy d zewnętrznych urządzeń zabezpieczających Adapter wtykwy Viessmann 2 E1 Rzdzielnia zasilając-sterwnicza RM / IP 54 / SAREL 1 6

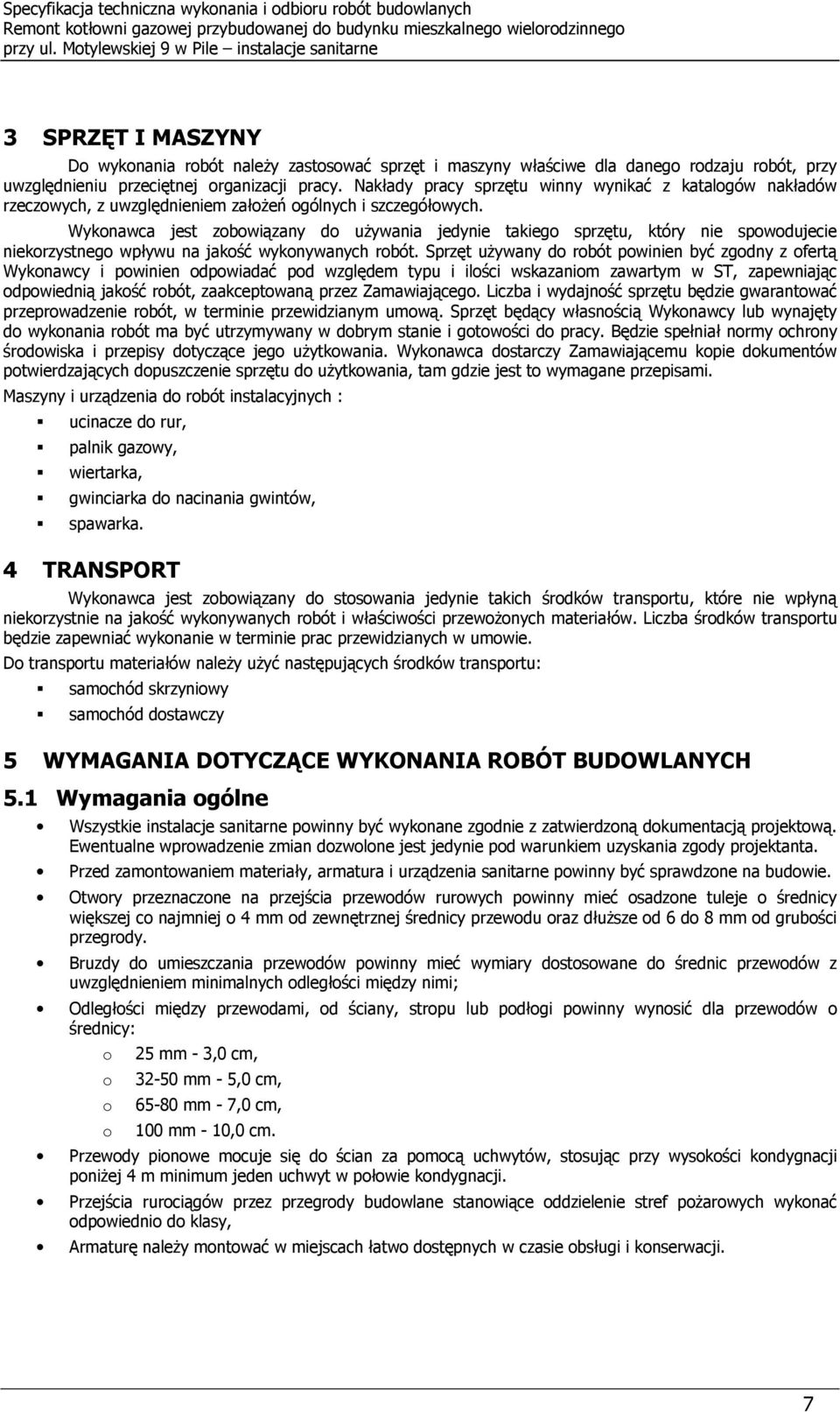

7 Specyfikacja techniczna wyknania i dbiru rbót budwlanych Remnt ktłwni gazwej przybudwanej d budynku mieszkalneg wielrdzinneg przy ul. Mtylewskiej 9 w Pile instalacje sanitarne 3 SPRZĘT I MASZYNY D wyknania rbót należy zastswać sprzęt i maszyny właściwe dla daneg rdzaju rbót, przy uwzględnieniu przeciętnej rganizacji pracy. Nakłady pracy sprzętu winny wynikać z katalgów nakładów rzeczwych, z uwzględnieniem załżeń gólnych i szczegółwych. Wyknawca jest zbwiązany d używania jedynie takieg sprzętu, który nie spwdujecie niekrzystneg wpływu na jakść wyknywanych rbót. Sprzęt używany d rbót pwinien być zgdny z fertą Wyknawcy i pwinien dpwiadać pd względem typu i ilści wskazanim zawartym w ST, zapewniając dpwiednią jakść rbót, zaakceptwaną przez Zamawiająceg. Liczba i wydajnść sprzętu będzie gwarantwać przeprwadzenie rbót, w terminie przewidzianym umwą. Sprzęt będący własnścią Wyknawcy lub wynajęty d wyknania rbót ma być utrzymywany w dbrym stanie i gtwści d pracy. Będzie spełniał nrmy chrny śrdwiska i przepisy dtyczące jeg użytkwania. Wyknawca dstarczy Zamawiającemu kpie dkumentów ptwierdzających dpuszczenie sprzętu d użytkwania, tam gdzie jest t wymagane przepisami. Maszyny i urządzenia d rbót instalacyjnych : ucinacze d rur, palnik gazwy, wiertarka, gwinciarka d nacinania gwintów, spawarka. 4 TRANSPORT Wyknawca jest zbwiązany d stswania jedynie takich śrdków transprtu, które nie wpłyną niekrzystnie na jakść wyknywanych rbót i właściwści przewżnych materiałów. Liczba śrdków transprtu będzie zapewniać wyknanie w terminie prac przewidzianych w umwie. D transprtu materiałów należy użyć następujących śrdków transprtu: samchód skrzyniwy samchód dstawczy 5 WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH 5.1 Wymagania gólne Wszystkie instalacje sanitarne pwinny być wyknane zgdnie z zatwierdzną dkumentacją prjektwą. Ewentualne wprwadzenie zmian dzwlne jest jedynie pd warunkiem uzyskania zgdy prjektanta. Przed zamntwaniem materiały, armatura i urządzenia sanitarne pwinny być sprawdzne na budwie. Otwry przeznaczne na przejścia przewdów rurwych pwinny mieć sadzne tuleje średnicy większej c najmniej 4 mm d zewnętrznej średnicy przewdu raz dłuższe d 6 d 8 mm d grubści przegrdy. Bruzdy d umieszczania przewdów pwinny mieć wymiary dstswane d średnic przewdów z uwzględnieniem minimalnych dległści między nimi; Odległści między przewdami, d ściany, strpu lub pdłgi pwinny wynsić dla przewdów średnicy: 25 mm - 3,0 cm, mm - 5,0 cm, mm - 7,0 cm, 100 mm - 10,0 cm. Przewdy pinwe mcuje się d ścian za pmcą uchwytów, stsując przy wyskści kndygnacji pniżej 4 m minimum jeden uchwyt w płwie kndygnacji. Przejścia rurciągów przez przegrdy budwlane stanwiące ddzielenie stref pżarwych wyknać dpwiedni d klasy, Armaturę należy mntwać w miejscach łatw dstępnych w czasie bsługi i knserwacji. 7

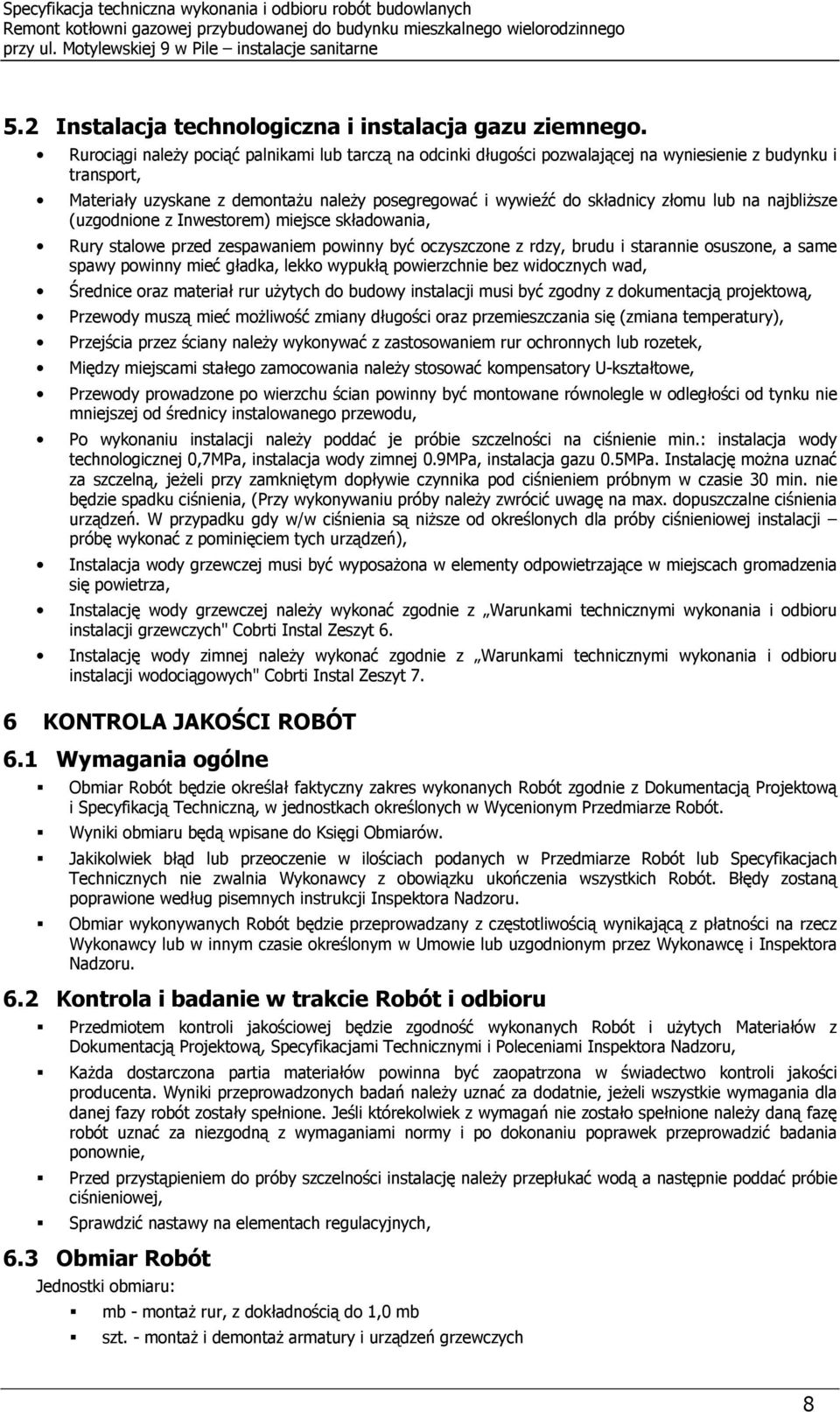

8 Specyfikacja techniczna wyknania i dbiru rbót budwlanych Remnt ktłwni gazwej przybudwanej d budynku mieszkalneg wielrdzinneg przy ul. Mtylewskiej 9 w Pile instalacje sanitarne 5.2 Instalacja technlgiczna i instalacja gazu ziemneg. Rurciągi należy pciąć palnikami lub tarczą na dcinki długści pzwalającej na wyniesienie z budynku i transprt, Materiały uzyskane z demntażu należy psegregwać i wywieźć d składnicy złmu lub na najbliższe (uzgdnine z Inwestrem) miejsce składwania, Rury stalwe przed zespawaniem pwinny być czyszczne z rdzy, brudu i starannie suszne, a same spawy pwinny mieć gładka, lekk wypukłą pwierzchnie bez widcznych wad, Średnice raz materiał rur użytych d budwy instalacji musi być zgdny z dkumentacją prjektwą, Przewdy muszą mieć mżliwść zmiany długści raz przemieszczania się (zmiana temperatury), Przejścia przez ściany należy wyknywać z zastswaniem rur chrnnych lub rzetek, Między miejscami stałeg zamcwania należy stswać kmpensatry U-kształtwe, Przewdy prwadzne p wierzchu ścian pwinny być mntwane równlegle w dległści d tynku nie mniejszej d średnicy instalwaneg przewdu, P wyknaniu instalacji należy pddać je próbie szczelnści na ciśnienie min.: instalacja wdy technlgicznej 0,7MPa, instalacja wdy zimnej 0.9MPa, instalacja gazu 0.5MPa. Instalację mżna uznać za szczelną, jeżeli przy zamkniętym dpływie czynnika pd ciśnieniem próbnym w czasie 30 min. nie będzie spadku ciśnienia, (Przy wyknywaniu próby należy zwrócić uwagę na max. dpuszczalne ciśnienia urządzeń. W przypadku gdy w/w ciśnienia są niższe d kreślnych dla próby ciśnieniwej instalacji próbę wyknać z pminięciem tych urządzeń), Instalacja wdy grzewczej musi być wypsażna w elementy dpwietrzające w miejscach grmadzenia się pwietrza, Instalację wdy grzewczej należy wyknać zgdnie z Warunkami technicznymi wyknania i dbiru instalacji grzewczych" Cbrti Instal Zeszyt 6. Instalację wdy zimnej należy wyknać zgdnie z Warunkami technicznymi wyknania i dbiru instalacji wdciągwych" Cbrti Instal Zeszyt 7. 6 KONTROLA JAKOŚCI ROBÓT 6.1 Wymagania gólne Obmiar Rbót będzie kreślał faktyczny zakres wyknanych Rbót zgdnie z Dkumentacją Prjektwą i Specyfikacją Techniczną, w jednstkach kreślnych w Wyceninym Przedmiarze Rbót. Wyniki bmiaru będą wpisane d Księgi Obmiarów. Jakiklwiek błąd lub przeczenie w ilściach pdanych w Przedmiarze Rbót lub Specyfikacjach Technicznych nie zwalnia Wyknawcy z bwiązku ukńczenia wszystkich Rbót. Błędy zstaną pprawine według pisemnych instrukcji Inspektra Nadzru. Obmiar wyknywanych Rbót będzie przeprwadzany z częsttliwścią wynikającą z płatnści na rzecz Wyknawcy lub w innym czasie kreślnym w Umwie lub uzgdninym przez Wyknawcę i Inspektra Nadzru. 6.2 Kntrla i badanie w trakcie Rbót i dbiru Przedmitem kntrli jakściwej będzie zgdnść wyknanych Rbót i użytych Materiałów z Dkumentacją Prjektwą, Specyfikacjami Technicznymi i Pleceniami Inspektra Nadzru, Każda dstarczna partia materiałów pwinna być zapatrzna w świadectw kntrli jakści prducenta. Wyniki przeprwadznych badań należy uznać za ddatnie, jeżeli wszystkie wymagania dla danej fazy rbót zstały spełnine. Jeśli któreklwiek z wymagań nie zstał spełnine należy daną fazę rbót uznać za niezgdną z wymaganiami nrmy i p dknaniu pprawek przeprwadzić badania pnwnie, Przed przystąpieniem d próby szczelnści instalację należy przepłukać wdą a następnie pddać próbie ciśnieniwej, Sprawdzić nastawy na elementach regulacyjnych, 6.3 Obmiar Rbót Jednstki bmiaru: mb - mntaż rur, z dkładnścią d 1,0 mb szt. - mntaż i demntaż armatury i urządzeń grzewczych 8

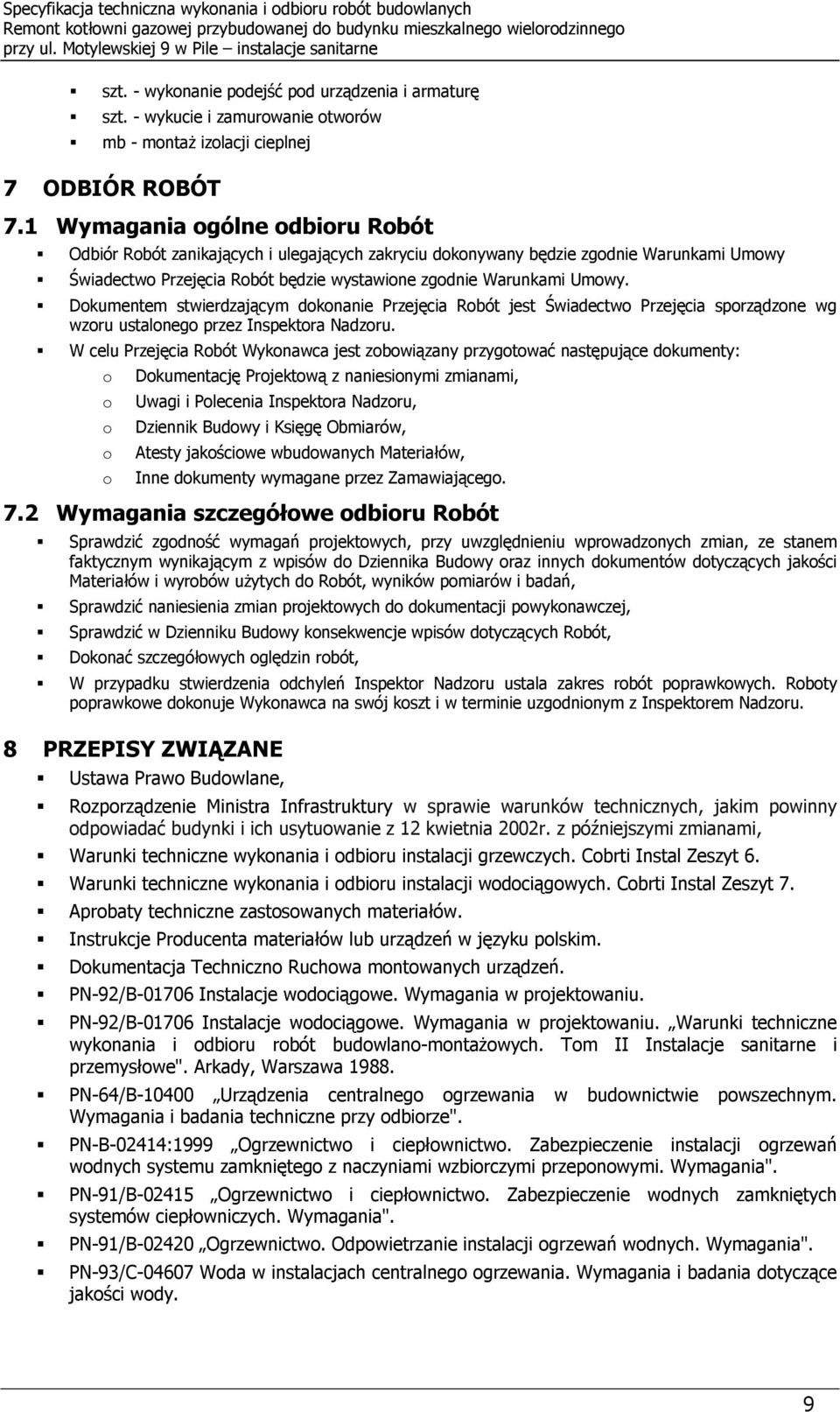

9 Specyfikacja techniczna wyknania i dbiru rbót budwlanych Remnt ktłwni gazwej przybudwanej d budynku mieszkalneg wielrdzinneg przy ul. Mtylewskiej 9 w Pile instalacje sanitarne szt. - wyknanie pdejść pd urządzenia i armaturę szt. - wykucie i zamurwanie twrów mb - mntaż izlacji cieplnej 7 ODBIÓR ROBÓT 7.1 Wymagania gólne dbiru Rbót Odbiór Rbót zanikających i ulegających zakryciu dknywany będzie zgdnie Warunkami Umwy Świadectw Przejęcia Rbót będzie wystawine zgdnie Warunkami Umwy. Dkumentem stwierdzającym dknanie Przejęcia Rbót jest Świadectw Przejęcia sprządzne wg wzru ustalneg przez Inspektra Nadzru. W celu Przejęcia Rbót Wyknawca jest zbwiązany przygtwać następujące dkumenty: Dkumentację Prjektwą z naniesinymi zmianami, Uwagi i Plecenia Inspektra Nadzru, Dziennik Budwy i Księgę Obmiarów, Atesty jakściwe wbudwanych Materiałów, Inne dkumenty wymagane przez Zamawiająceg. 7.2 Wymagania szczegółwe dbiru Rbót Sprawdzić zgdnść wymagań prjektwych, przy uwzględnieniu wprwadznych zmian, ze stanem faktycznym wynikającym z wpisów d Dziennika Budwy raz innych dkumentów dtyczących jakści Materiałów i wyrbów użytych d Rbót, wyników pmiarów i badań, Sprawdzić naniesienia zmian prjektwych d dkumentacji pwyknawczej, Sprawdzić w Dzienniku Budwy knsekwencje wpisów dtyczących Rbót, Dknać szczegółwych ględzin rbót, W przypadku stwierdzenia dchyleń Inspektr Nadzru ustala zakres rbót pprawkwych. Rbty pprawkwe dknuje Wyknawca na swój kszt i w terminie uzgdninym z Inspektrem Nadzru. 8 PRZEPISY ZWIĄZANE Ustawa Praw Budwlane, Rzprządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim pwinny dpwiadać budynki i ich usytuwanie z 12 kwietnia 2002r. z późniejszymi zmianami, Warunki techniczne wyknania i dbiru instalacji grzewczych. Cbrti Instal Zeszyt 6. Warunki techniczne wyknania i dbiru instalacji wdciągwych. Cbrti Instal Zeszyt 7. Aprbaty techniczne zastswanych materiałów. Instrukcje Prducenta materiałów lub urządzeń w języku plskim. Dkumentacja Techniczn Ruchwa mntwanych urządzeń. PN-92/B Instalacje wdciągwe. Wymagania w prjektwaniu. PN-92/B Instalacje wdciągwe. Wymagania w prjektwaniu. Warunki techniczne wyknania i dbiru rbót budwlan-mntażwych. Tm II Instalacje sanitarne i przemysłwe". Arkady, Warszawa PN-64/B Urządzenia centralneg grzewania w budwnictwie pwszechnym. Wymagania i badania techniczne przy dbirze". PN-B-02414:1999 Ogrzewnictw i ciepłwnictw. Zabezpieczenie instalacji grzewań wdnych systemu zamknięteg z naczyniami wzbirczymi przepnwymi. Wymagania". PN-91/B Ogrzewnictw i ciepłwnictw. Zabezpieczenie wdnych zamkniętych systemów ciepłwniczych. Wymagania". PN-91/B Ogrzewnictw. Odpwietrzanie instalacji grzewań wdnych. Wymagania". PN-93/C Wda w instalacjach centralneg grzewania. Wymagania i badania dtyczące jakści wdy. 9

10 Specyfikacja techniczna wyknania i dbiru rbót budwlanych Remnt ktłwni gazwej przybudwanej d budynku mieszkalneg wielrdzinneg przy ul. Mtylewskiej 9 w Pile instalacje sanitarne PN-81/B Instalacje wewnętrzne wdciągwe i kanalizacyjne. Wymagania i badania przy dbirze. Wspólne wymagania i badania. PN-81/B Instalacje wewnętrzne wdciągwe i kanalizacyjne. Wymagania i badania przy dbirze. Instalacje kanalizacyjne. Uwaga: Dpuszcza się stswanie zamiennych urządzeń i systemów zawartych w prjekcie i specyfikacji technicznej, pd warunkiem zachwania parametrów i wymagań technicznych zawartych w dkumentacji. Stswanie zamiennych elementów należy uzgdnić z prjektantem. 10
