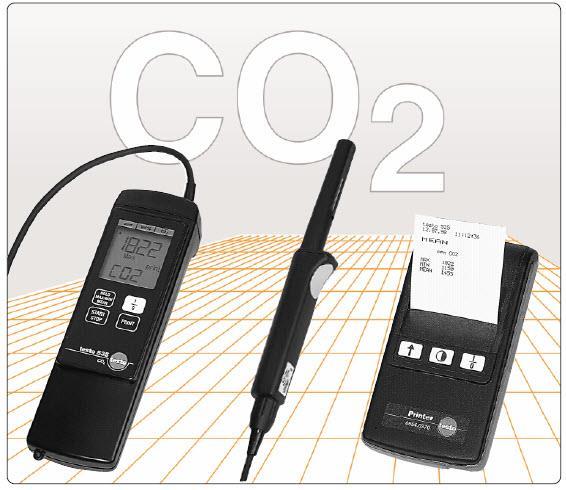

1 INSTRUKCJA OBSŁUGI Nr produktu Miernik dwutlenku węgla testo Strona 1 z 10

2 Strona 2 z 10

3 Podłączenie do sieci zasilania (zasilacz nr ) Rekomendowany przy długookresowych pomiarach. Należy przeczytać w celu zapewnienia prawidłowej pracy - Nigdy nie mierz części pod napięciem - Należy przestrzegać zakresów pomiarowych czujnika! Przegrzanie może zniszczyć sondy. - Należy przestrzegać temperatury przechowywania i transportu oraz maks. temperatura pracy (np. chronić przyrząd pomiarowy przed bezpośrednim nasłonecznieniem). - Nieumiejętne obchodzenie się lub użycie siły anuluje roszczenia gwarancyjne! - Jeśli nastąpi zmiana temperatury otoczenia (zmiana lokalizacji, np. Temperatura wewnętrzna / zewnętrzna), przyrząd pomiarowy będzie wymagał fazy adaptacji trwającej kilka minut. - Sonda CO 2 zawiera komponenty optyczne. Należy traktować sondę jak kamerę. Silne wibracje mogą zmienić kalibrację producenta. Sprawdź odczyty na świeżym powietrzu: od 350 do 450 ppm. Zaleca się, aby przyrząd był wysyłany do punktu serwisowego Testo w celu regulacji. - Sonda CO 2 jest trwale przymocowana do przyrządu pomiarowego. Sondy można zmieniać tylko w punktach serwisowych Testo. - Upewnij się, że sonda nie styka się z wodą, w przeciwnym razie wpłynie to na stabilność długoterminową. Strona 3 z 10

4 - Jeżeli poziom wysokiej częstotliwości jest wysoki, może występować odchylenie od wymaganej charakterystyki w zakresie częstotliwości od 40 do 1000 MHz. Działanie Włącz urządzenie. Po włączeniu urządzenia, wyświetlacz zaświeci się na krótko i wykona się test funkcji czujnik posiada fazę nagrzewania ok 30 sekund. Urządzenie jest teraz gotowe do pracy. Stężenie CO 2 w czujniku wymaga ok. 1 minuta, aby dostosować się do warunków otoczenia. Ten czas adaptacji można skrócić, delikatnie przesuwając sondę w przód i w tył. Jeżeli sonda jest poddawana kondensacji, może to prowadzić do niepotrzebnych wartości pomiarowych. Sondę należy trzymać jak najdalej od ciała, aby wyeliminować wpływy CO 2 w oddechu. Funkcja automatycznego wyłączenia Jeśli funkcja automatycznego wyłączania jest włączona, przyrząd wyłącza się automatycznie po 10 minutach bezczynności (z wyjątkiem przypadku zatrzymania) i obliczeniu średniej czasowej. Wymiana baterii Jeśli na wyświetlaczu pojawi się symbol "Bat", bateria wystarcza na około. 1 godzina z całkowitego okresu trwałości 4 godzin, jeśli dotyczy baterii alkaliczno-manganowej. Urządzenie wyłączy się automatycznie, jeśli nie ma wystarczającej mocy. Odkręć komorę baterii, wyjmij zużytą baterię i włóż nową baterię,typu 9V (IEC 6 F 22). (Obserwuj prawidłową polaryzację). Ustawienia użytkownika pozostają nienaruszone, jeśli urządzenie nie pozostanie dłużej niż 3 min bez zasilania. Strona 4 z 10

5 Utylizacja a) Produkt Urządzenie elektroniczne są odpadami do recyclingu i nie wolno wyrzucać ich z odpadami gospodarstwa domowego. Pod koniec okresu eksploatacji, dokonaj utylizacji produktu zgodnie z odpowiednimi przepisami ustawowymi. Wyjmij włożony akumulator i dokonaj jego utylizacji oddzielnie. b) Akumulatory Ty jako użytkownik końcowy jesteś zobowiązany przez prawo (rozporządzenie dotyczące baterii i akumulatorów) aby zwrócić wszystkie zużyte baterie i akumulatory. Pozbywanie się tych elementów w odpadach domowych jest prawnie zabronione. Zanieczyszczone akumulatory są oznaczone tym symbolem, aby wskazać, że unieszkodliwianie odpadów w domowych jest zabronione. Oznaczenia dla metali ciężkich są następujące: Cd = kadm, Hg = rtęć, Pb = ołów (nazwa znajduje się na akumulatorach, na przykład pod symbolem kosza na śmieci po lewej stronie). Używane akumulatory mogą być zwracane do punktów zbiórki w miejscowości, w sklepach lub gdziekolwiek są sprzedawane. Możesz w ten sposób spełnić swoje obowiązki ustawowe oraz przyczynić się do ochrony środowiska. Rozpatrzenie obowiązku zgodnie z prawem baterii Wyładowane baterie nie należą do odpadów domowych, ponieważ mogą powodować szkody dla zdrowia i środowiska. Możesz zwrócić zużyte akumulatory/ baterie do punktu sprzedaży lub punktu zbiórki. Jako użytkownik końcowy jesteś zobowiązany przez prawo do zaniesienia zużytych baterii do dystrybutorów lub punktów zbiórki. Strona 5 z 10

6 Dane techniczne testo 535 Czujnik 2-kanałowy z zasada absorpcji w podczerwieni Zakres pomiarowy 0 do 9,999 ppm CO 2 (0 do 0,999 vol.% CO 2 ) Dokładność (w temperaturze pokojowej) 0 do 5000 ppm: ± (50 ppm +2 % m.v.) 5000 do 9,999 ppm: ±(100 ppm +3 % om.v.) Podziałka.. 1 ppm lub 0,001 vol.% Temperatura otoczenia.0 do +50 C Temperatura przechowywania..-20 do +50 C Żywotność baterii >4 godz (9 V blokowa, Al-Mn) Przełączenie.. ppm / vol. % Wyświetlacz.LCD (wysokość cyfry 11 mm) Obudowa. ABS Wymiary x 57 x 42 mm Waga.około 300 g Wilgotność otoczenia.wilgotność względna od 0 do 99% nie podlega kondensacji Gwarancja Testo lata Sonda..1 rok Współczynnik temperatury. ± 0,4% m.v./ C Zmiana ustawień konfiguracja Przycisk START/STOP: należy przytrzymać podczas przełączania. Następujące ustawienia mogą zostać zmienione: Strona 6 z 10

7 Kompensacja ciśnienia Należy pamiętać, że odczyt CO 2 zależy od bezwzględnego ciśnienia powietrza. Ten efekt jest kompensowany w urządzeniu. Aby to zrobić, wprowadź prawidłowe ciśnienie powietrza (Zobacz zmienianie ustawień - konfiguracja). Ciśnienie powietrza zależy od wysokości położenia powyżej średniego poziomu morza (patrz tabela "Wzór wysokości barometru" na następnej stronie) i wpływów pogodowych. Przykład: Znajdujesz się na wysokości 800 m nad poziomem morza, gdzie średnie roczne ciśnienie powietrza wynosi 920 hpa. Zgodnie z barometrem (1003 hpa) i korektą wysokości barometru (do 1013 hpa) średnie roczne ciśnienie powietrza należy zmniejszyć o 10 (ciśnienie powietrza 910 hpa). Funkcja pamięci dla aktualnych, maksymalnych i minimalnych odczytów Po ponownym naciśnięciu tego przycisku pojawiają się następujące ekrany: 1. Raz naciśnij przycisk HOLD odczyty będą zamrożone na wyświetlaczu 2. Raz naciśnij przycisk MAX wyświetla zapisane maksymalne odczyty 3. Raz naciśnij przycisk MIN wyświetla minimalne zapisane odczyty 4. Raz naciśnij przycisk MEAN wyświetla wielopunktowe średnie obliczenia 5. Raz naciśnij przycisk MEAN Wyświetla czasowe średnie obliczenia 6. Raz naciśnij przycisk MEAN Powraca do trybu pomiarowego. Strona 7 z 10

8 Ważna informacja: Wartości min / max są mierzone od czasu włączenia przyrządu. Wartości zostaną zresetowane, jeśli urządzenie zostanie wyłączone, a następnie ponownie włączone. Funkcja wydruku Wydruk odczytu z datą i godziną można uaktywnić, naciskając przycisk PRINT. Wartości maksymalne, minimalne i średnie pojawiają się również na wydruku wielopunktowy lub czasowym obliczeniu średnim. Jeśli odczyt został zamrożony w określonym punkcie na wyświetlaczu za pomocą przycisku HOLD, ten odczyt pojawia się na wydruku z datą i godziną odczytu. Średnie obliczenia Strona 8 z 10

9 Tabela: formuła wysokości barometrycznej Komunikat błędu na wyświetlaczu Przyczyna Sonda nie działa Przekroczony zakres pomiarowy. Odczyty leżą poza maksymalnym zakresem pomiarowym Rozwiązanie Skontaktuj się z punktem serwisowym Testo Przekroczony został zakres pomiarowy. Sonda nie jest uszkodzona. Strona 9 z 10

10 Zamawianie danych Przyrząd pomiarowy i akcesoria Testo 535 Numer części: Testo 535, przyrząd pomiarowy CO 2 do pomiaru jakości otaczającego powietrza, z bezpiecznie przymocowaną sondą, instrukcją obsługi, bateriami i protokołem kalibracji TopSafe (bardzo wytrzymała obudowa ochronna) ze stojakiem i zaczepem na pasek, aby chronić instrument przed uderzeniami, brudem... Akumulator 9 V zamiast baterii Ładowarka do akumulatora 9 V, do zewnętrznego ładowania akumulatora Wtykowy zasilacz sieciowy Zestaw akcesoriów (do przyrządu pomiarowego bez TopSafe): zaczep na pasek, uchwyt ścienny Plastikowa obudowa do przechowywania przyrządu pomiarowego, akcesoriów, sond drukarki Testo i akcesoriów Drukarka i akcesoria Numer części: Drukarka Testo drukuje zmierzone dane wraz z datą i czasem Ładowarka z 4 akumulatorami NC do drukarek Testo, akumulatory są doładowywane zewnętrznie Papier do drukarki Testo (6 rolek) Strona 10 z 10
