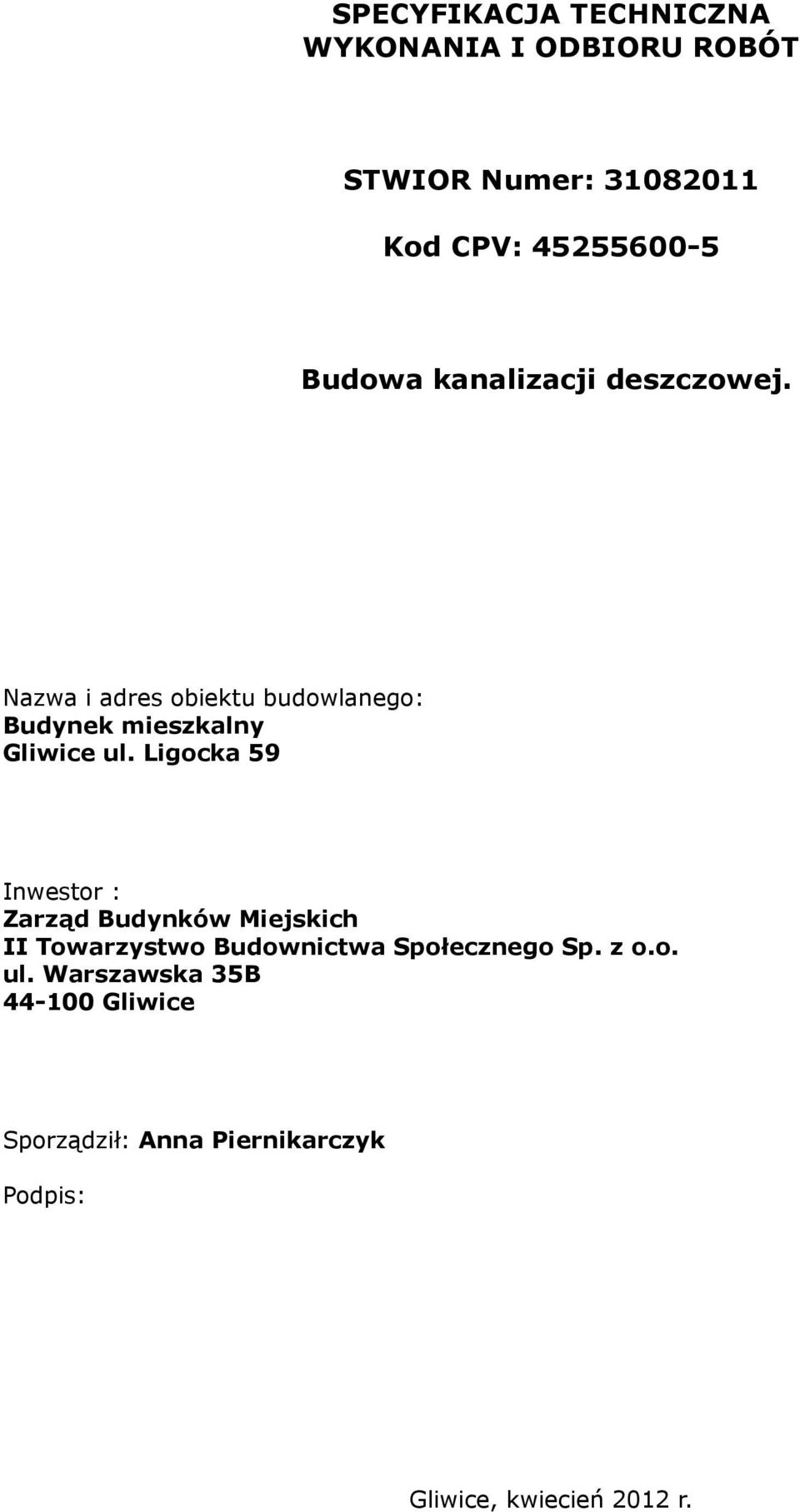

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT STWIOR Numer: Kod CPV: Budowa kanalizacji deszczowej. Nazwa i adres obiektu budowlanego: Budynek mieszkalny Gliwice ul. Ligocka 59 Inwestor : Zarząd Budynków Miejskich II Towarzystwo Budownictwa Społecznego Sp. z o.o. ul. Warszawska 35B Gliwice Sporządził: Anna Piernikarczyk Podpis: Gliwice, kwiecień 2012 r.

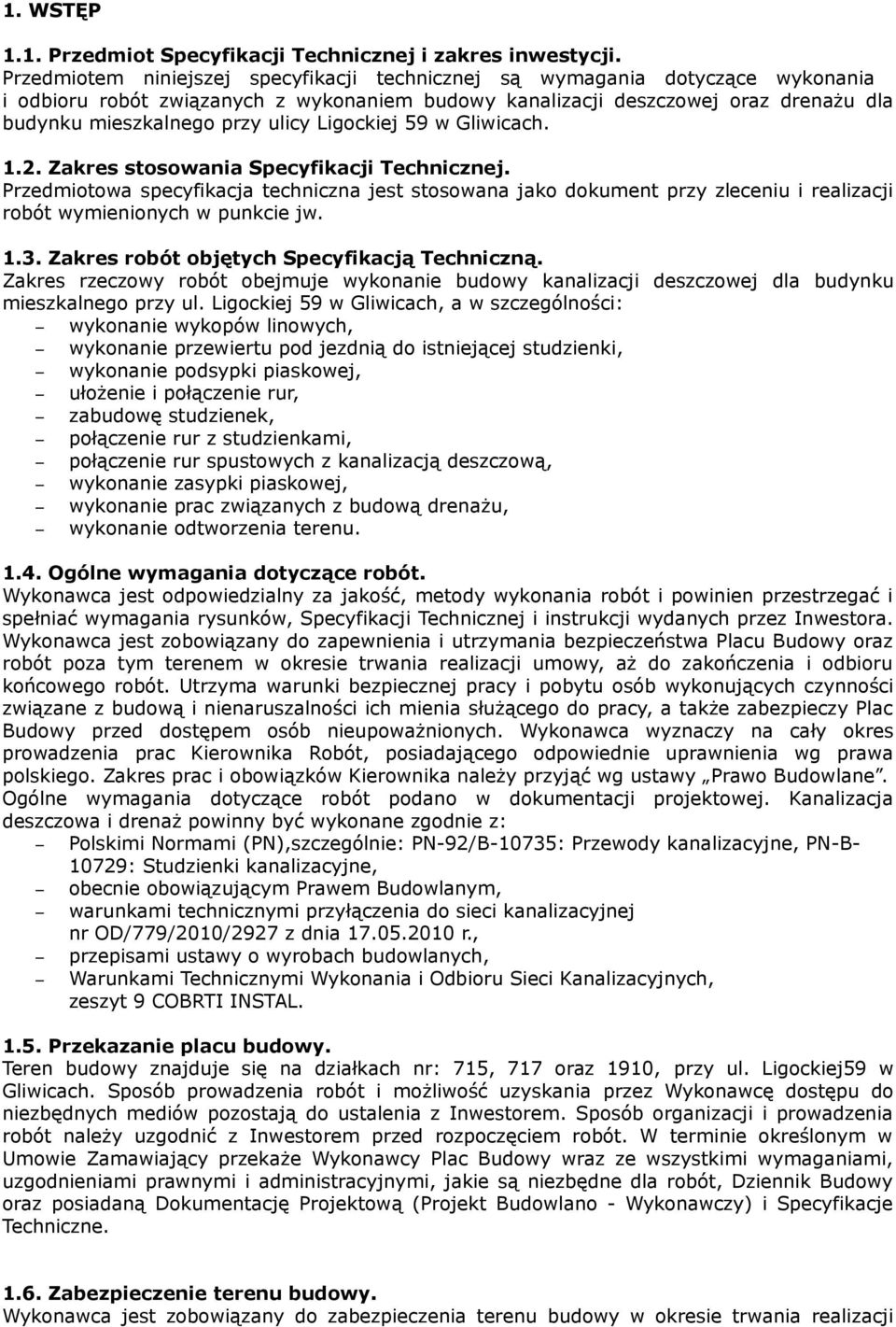

2 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej i zakres inwestycji. Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem budowy kanalizacji deszczowej oraz drenażu dla budynku mieszkalnego przy ulicy Ligockiej 59 w Gliwicach Zakres stosowania Specyfikacji Technicznej. Przedmiotowa specyfikacja techniczna jest stosowana jako dokument przy zleceniu i realizacji robót wymienionych w punkcie jw Zakres robót objętych Specyfikacją Techniczną. Zakres rzeczowy robót obejmuje wykonanie budowy kanalizacji deszczowej dla budynku mieszkalnego przy ul. Ligockiej 59 w Gliwicach, a w szczególności: wykonanie wykopów linowych, wykonanie przewiertu pod jezdnią do istniejącej studzienki, wykonanie podsypki piaskowej, ułożenie i połączenie rur, zabudowę studzienek, połączenie rur z studzienkami, połączenie rur spustowych z kanalizacją deszczową, wykonanie zasypki piaskowej, wykonanie prac związanych z budową drenażu, wykonanie odtworzenia terenu Ogólne wymagania dotyczące robót. Wykonawca jest odpowiedzialny za jakość, metody wykonania robót i powinien przestrzegać i spełniać wymagania rysunków, Specyfikacji Technicznej i instrukcji wydanych przez Inwestora. Wykonawca jest zobowiązany do zapewnienia i utrzymania bezpieczeństwa Placu Budowy oraz robót poza tym terenem w okresie trwania realizacji umowy, aż do zakończenia i odbioru końcowego robót. Utrzyma warunki bezpiecznej pracy i pobytu osób wykonujących czynności związane z budową i nienaruszalności ich mienia służącego do pracy, a także zabezpieczy Plac Budowy przed dostępem osób nieupoważnionych. Wykonawca wyznaczy na cały okres prowadzenia prac Kierownika Robót, posiadającego odpowiednie uprawnienia wg prawa polskiego. Zakres prac i obowiązków Kierownika należy przyjąć wg ustawy Prawo Budowlane. Ogólne wymagania dotyczące robót podano w dokumentacji projektowej. Kanalizacja deszczowa i drenaż powinny być wykonane zgodnie z: Polskimi Normami (PN),szczególnie: PN-92/B-10735: Przewody kanalizacyjne, PN-B : Studzienki kanalizacyjne, obecnie obowiązującym Prawem Budowlanym, warunkami technicznymi przyłączenia do sieci kanalizacyjnej nr OD/779/2010/2927 z dnia r., przepisami ustawy o wyrobach budowlanych, Warunkami Technicznymi Wykonania i Odbioru Sieci Kanalizacyjnych, zeszyt 9 COBRTI INSTAL Przekazanie placu budowy. Teren budowy znajduje się na działkach nr: 715, 717 oraz 1910, przy ul. Ligockiej59 w Gliwicach. Sposób prowadzenia robót i możliwość uzyskania przez Wykonawcę dostępu do niezbędnych mediów pozostają do ustalenia z Inwestorem. Sposób organizacji i prowadzenia robót należy uzgodnić z Inwestorem przed rozpoczęciem robót. W terminie określonym w Umowie Zamawiający przekaże Wykonawcy Plac Budowy wraz ze wszystkimi wymaganiami, uzgodnieniami prawnymi i administracyjnymi, jakie są niezbędne dla robót, Dziennik Budowy oraz posiadaną Dokumentację Projektową (Projekt Budowlano - Wykonawczy) i Specyfikacje Techniczne Zabezpieczenie terenu budowy. Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji

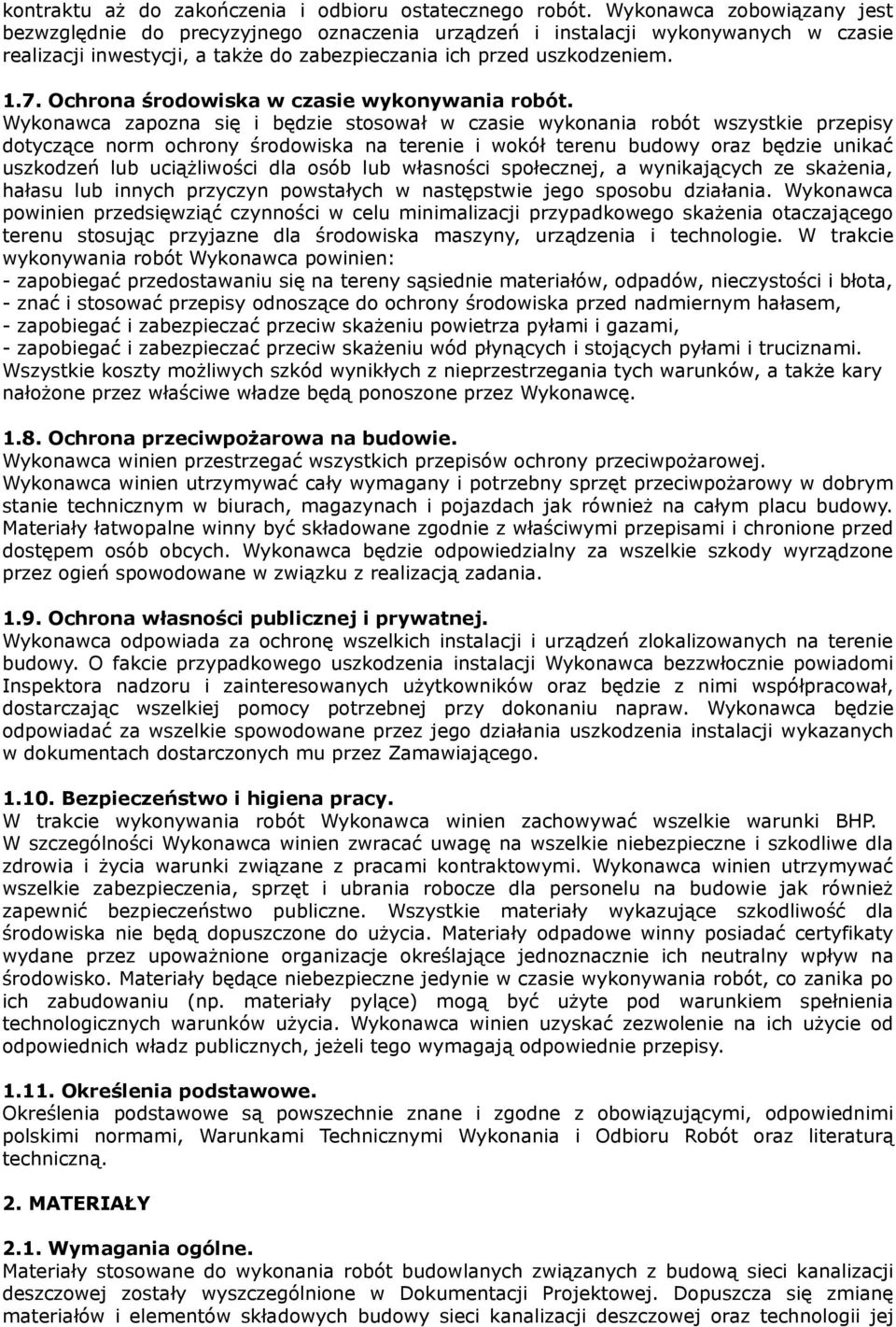

3 kontraktu aż do zakończenia i odbioru ostatecznego robót. Wykonawca zobowiązany jest bezwzględnie do precyzyjnego oznaczenia urządzeń i instalacji wykonywanych w czasie realizacji inwestycji, a także do zabezpieczania ich przed uszkodzeniem Ochrona środowiska w czasie wykonywania robót. Wykonawca zapozna się i będzie stosował w czasie wykonania robót wszystkie przepisy dotyczące norm ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Wykonawca powinien przedsięwziąć czynności w celu minimalizacji przypadkowego skażenia otaczającego terenu stosując przyjazne dla środowiska maszyny, urządzenia i technologie. W trakcie wykonywania robót Wykonawca powinien: - zapobiegać przedostawaniu się na tereny sąsiednie materiałów, odpadów, nieczystości i błota, - znać i stosować przepisy odnoszące do ochrony środowiska przed nadmiernym hałasem, - zapobiegać i zabezpieczać przeciw skażeniu powietrza pyłami i gazami, - zapobiegać i zabezpieczać przeciw skażeniu wód płynących i stojących pyłami i truciznami. Wszystkie koszty możliwych szkód wynikłych z nieprzestrzegania tych warunków, a także kary nałożone przez właściwe władze będą ponoszone przez Wykonawcę Ochrona przeciwpożarowa na budowie. Wykonawca winien przestrzegać wszystkich przepisów ochrony przeciwpożarowej. Wykonawca winien utrzymywać cały wymagany i potrzebny sprzęt przeciwpożarowy w dobrym stanie technicznym w biurach, magazynach i pojazdach jak również na całym placu budowy. Materiały łatwopalne winny być składowane zgodnie z właściwymi przepisami i chronione przed dostępem osób obcych. Wykonawca będzie odpowiedzialny za wszelkie szkody wyrządzone przez ogień spowodowane w związku z realizacją zadania Ochrona własności publicznej i prywatnej. Wykonawca odpowiada za ochronę wszelkich instalacji i urządzeń zlokalizowanych na terenie budowy. O fakcie przypadkowego uszkodzenia instalacji Wykonawca bezzwłocznie powiadomi Inspektora nadzoru i zainteresowanych użytkowników oraz będzie z nimi współpracował, dostarczając wszelkiej pomocy potrzebnej przy dokonaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji wykazanych w dokumentach dostarczonych mu przez Zamawiającego Bezpieczeństwo i higiena pracy. W trakcie wykonywania robót Wykonawca winien zachowywać wszelkie warunki BHP. W szczególności Wykonawca winien zwracać uwagę na wszelkie niebezpieczne i szkodliwe dla zdrowia i życia warunki związane z pracami kontraktowymi. Wykonawca winien utrzymywać wszelkie zabezpieczenia, sprzęt i ubrania robocze dla personelu na budowie jak również zapewnić bezpieczeństwo publiczne. Wszystkie materiały wykazujące szkodliwość dla środowiska nie będą dopuszczone do użycia. Materiały odpadowe winny posiadać certyfikaty wydane przez upoważnione organizacje określające jednoznacznie ich neutralny wpływ na środowisko. Materiały będące niebezpieczne jedynie w czasie wykonywania robót, co zanika po ich zabudowaniu (np. materiały pylące) mogą być użyte pod warunkiem spełnienia technologicznych warunków użycia. Wykonawca winien uzyskać zezwolenie na ich użycie od odpowiednich władz publicznych, jeżeli tego wymagają odpowiednie przepisy Określenia podstawowe. Określenia podstawowe są powszechnie znane i zgodne z obowiązującymi, odpowiednimi polskimi normami, Warunkami Technicznymi Wykonania i Odbioru Robót oraz literaturą techniczną. 2. MATERIAŁY 2.1. Wymagania ogólne. Materiały stosowane do wykonania robót budowlanych związanych z budową sieci kanalizacji deszczowej zostały wyszczególnione w Dokumentacji Projektowej. Dopuszcza się zmianę materiałów i elementów składowych budowy sieci kanalizacji deszczowej oraz technologii jej

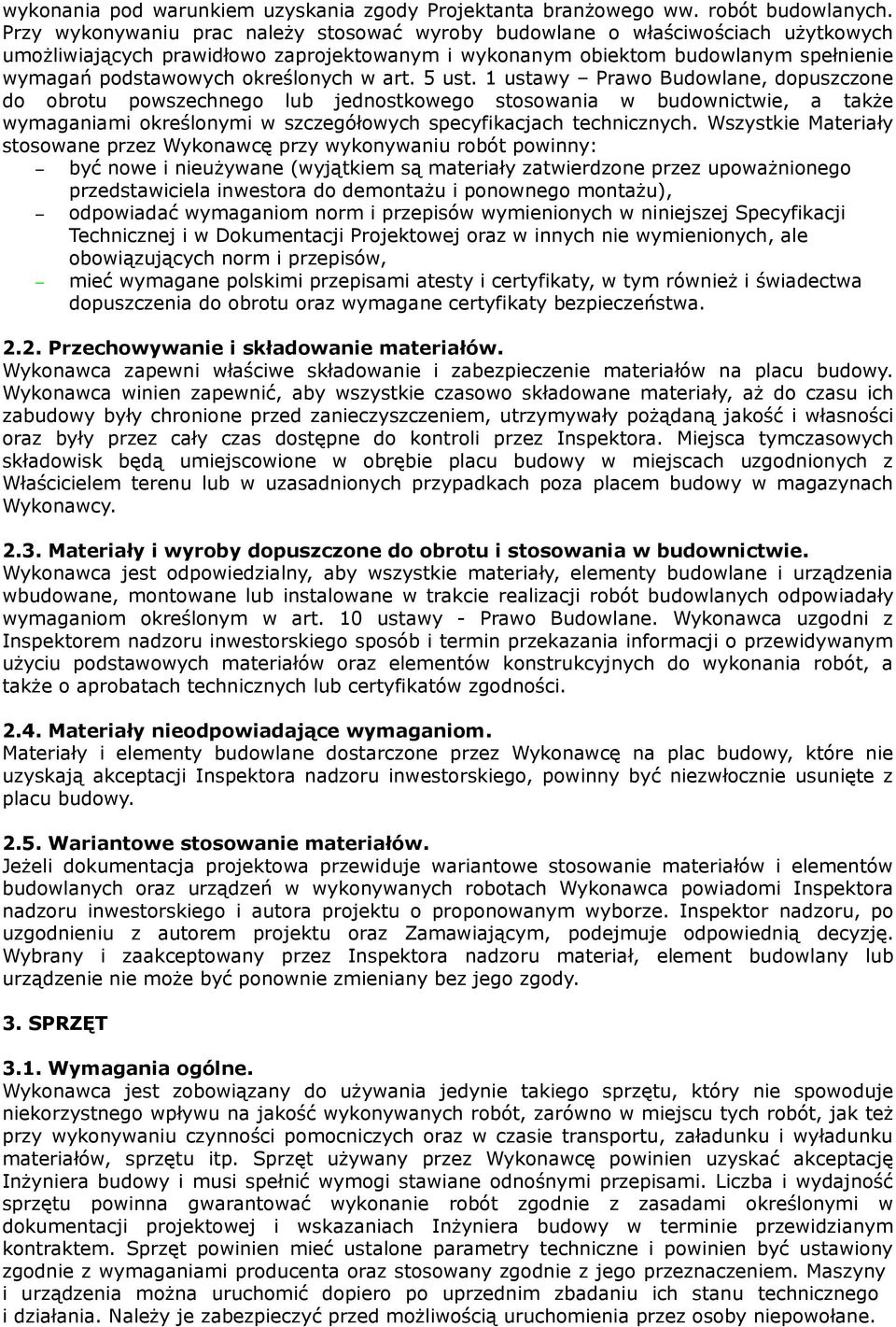

4 wykonania pod warunkiem uzyskania zgody Projektanta branżowego ww. robót budowlanych. Przy wykonywaniu prac należy stosować wyroby budowlane o właściwościach użytkowych umożliwiających prawidłowo zaprojektowanym i wykonanym obiektom budowlanym spełnienie wymagań podstawowych określonych w art. 5 ust. 1 ustawy Prawo Budowlane, dopuszczone do obrotu powszechnego lub jednostkowego stosowania w budownictwie, a także wymaganiami określonymi w szczegółowych specyfikacjach technicznych. Wszystkie Materiały stosowane przez Wykonawcę przy wykonywaniu robót powinny: być nowe i nieużywane (wyjątkiem są materiały zatwierdzone przez upoważnionego przedstawiciela inwestora do demontażu i ponownego montażu), odpowiadać wymaganiom norm i przepisów wymienionych w niniejszej Specyfikacji Technicznej i w Dokumentacji Projektowej oraz w innych nie wymienionych, ale obowiązujących norm i przepisów, mieć wymagane polskimi przepisami atesty i certyfikaty, w tym również i świadectwa dopuszczenia do obrotu oraz wymagane certyfikaty bezpieczeństwa Przechowywanie i składowanie materiałów. Wykonawca zapewni właściwe składowanie i zabezpieczenie materiałów na placu budowy. Wykonawca winien zapewnić, aby wszystkie czasowo składowane materiały, aż do czasu ich zabudowy były chronione przed zanieczyszczeniem, utrzymywały pożądaną jakość i własności oraz były przez cały czas dostępne do kontroli przez Inspektora. Miejsca tymczasowych składowisk będą umiejscowione w obrębie placu budowy w miejscach uzgodnionych z Właścicielem terenu lub w uzasadnionych przypadkach poza placem budowy w magazynach Wykonawcy Materiały i wyroby dopuszczone do obrotu i stosowania w budownictwie. Wykonawca jest odpowiedzialny, aby wszystkie materiały, elementy budowlane i urządzenia wbudowane, montowane lub instalowane w trakcie realizacji robót budowlanych odpowiadały wymaganiom określonym w art. 10 ustawy - Prawo Budowlane. Wykonawca uzgodni z Inspektorem nadzoru inwestorskiego sposób i termin przekazania informacji o przewidywanym użyciu podstawowych materiałów oraz elementów konstrukcyjnych do wykonania robót, a także o aprobatach technicznych lub certyfikatów zgodności Materiały nieodpowiadające wymaganiom. Materiały i elementy budowlane dostarczone przez Wykonawcę na plac budowy, które nie uzyskają akceptacji Inspektora nadzoru inwestorskiego, powinny być niezwłocznie usunięte z placu budowy Wariantowe stosowanie materiałów. Jeżeli dokumentacja projektowa przewiduje wariantowe stosowanie materiałów i elementów budowlanych oraz urządzeń w wykonywanych robotach Wykonawca powiadomi Inspektora nadzoru inwestorskiego i autora projektu o proponowanym wyborze. Inspektor nadzoru, po uzgodnieniu z autorem projektu oraz Zamawiającym, podejmuje odpowiednią decyzję. Wybrany i zaakceptowany przez Inspektora nadzoru materiał, element budowlany lub urządzenie nie może być ponownie zmieniany bez jego zgody. 3. SPRZĘT 3.1. Wymagania ogólne. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp. Sprzęt używany przez Wykonawcę powinien uzyskać akceptację Inżyniera budowy i musi spełnić wymogi stawiane odnośnymi przepisami. Liczba i wydajność sprzętu powinna gwarantować wykonanie robót zgodnie z zasadami określonymi w dokumentacji projektowej i wskazaniach Inżyniera budowy w terminie przewidzianym kontraktem. Sprzęt powinien mieć ustalone parametry techniczne i powinien być ustawiony zgodnie z wymaganiami producenta oraz stosowany zgodnie z jego przeznaczeniem. Maszyny i urządzenia można uruchomić dopiero po uprzednim zbadaniu ich stanu technicznego i działania. Należy je zabezpieczyć przed możliwością uruchomienia przez osoby niepowołane.

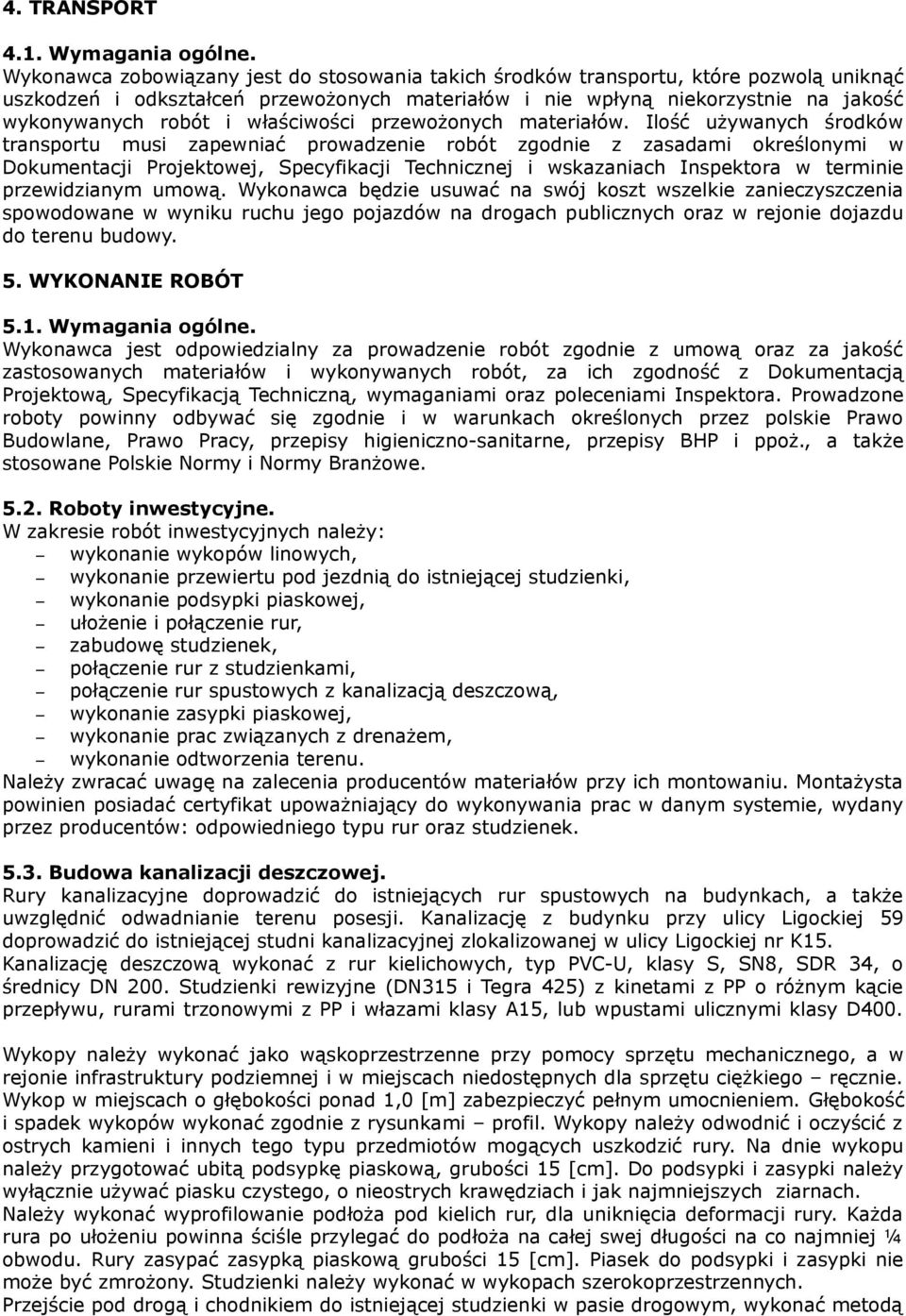

5 4. TRANSPORT 4.1. Wymagania ogólne. Wykonawca zobowiązany jest do stosowania takich środków transportu, które pozwolą uniknąć uszkodzeń i odkształceń przewożonych materiałów i nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Ilość używanych środków transportu musi zapewniać prowadzenie robót zgodnie z zasadami określonymi w Dokumentacji Projektowej, Specyfikacji Technicznej i wskazaniach Inspektora w terminie przewidzianym umową. Wykonawca będzie usuwać na swój koszt wszelkie zanieczyszczenia spowodowane w wyniku ruchu jego pojazdów na drogach publicznych oraz w rejonie dojazdu do terenu budowy. 5. WYKONANIE ROBÓT 5.1. Wymagania ogólne. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z Dokumentacją Projektową, Specyfikacją Techniczną, wymaganiami oraz poleceniami Inspektora. Prowadzone roboty powinny odbywać się zgodnie i w warunkach określonych przez polskie Prawo Budowlane, Prawo Pracy, przepisy higieniczno-sanitarne, przepisy BHP i ppoż., a także stosowane Polskie Normy i Normy Branżowe Roboty inwestycyjne. W zakresie robót inwestycyjnych należy: wykonanie wykopów linowych, wykonanie przewiertu pod jezdnią do istniejącej studzienki, wykonanie podsypki piaskowej, ułożenie i połączenie rur, zabudowę studzienek, połączenie rur z studzienkami, połączenie rur spustowych z kanalizacją deszczową, wykonanie zasypki piaskowej, wykonanie prac związanych z drenażem, wykonanie odtworzenia terenu. Należy zwracać uwagę na zalecenia producentów materiałów przy ich montowaniu. Montażysta powinien posiadać certyfikat upoważniający do wykonywania prac w danym systemie, wydany przez producentów: odpowiedniego typu rur oraz studzienek Budowa kanalizacji deszczowej. Rury kanalizacyjne doprowadzić do istniejących rur spustowych na budynkach, a także uwzględnić odwadnianie terenu posesji. Kanalizację z budynku przy ulicy Ligockiej 59 doprowadzić do istniejącej studni kanalizacyjnej zlokalizowanej w ulicy Ligockiej nr K15. Kanalizację deszczową wykonać z rur kielichowych, typ PVC-U, klasy S, SN8, SDR 34, o średnicy DN 200. Studzienki rewizyjne (DN315 i Tegra 425) z kinetami z PP o różnym kącie przepływu, rurami trzonowymi z PP i włazami klasy A15, lub wpustami ulicznymi klasy D400. Wykopy należy wykonać jako wąskoprzestrzenne przy pomocy sprzętu mechanicznego, a w rejonie infrastruktury podziemnej i w miejscach niedostępnych dla sprzętu ciężkiego ręcznie. Wykop w miejscach o głębokości ponad 1,0 [m] zabezpieczyć pełnym umocnieniem. Głębokość i spadek wykopów wykonać zgodnie z rysunkami profil. Wykopy należy odwodnić i oczyścić z ostrych kamieni i innych tego typu przedmiotów mogących uszkodzić rury. Na dnie wykopu należy przygotować ubitą podsypkę piaskową, grubości 15 [cm]. Do podsypki i zasypki należy wyłącznie używać piasku czystego, o nieostrych krawędziach i jak najmniejszych ziarnach. Należy wykonać wyprofilowanie podłoża pod kielich rur, dla uniknięcia deformacji rury. Każda rura po ułożeniu powinna ściśle przylegać do podłoża na całej swej długości na co najmniej ¼ obwodu. Rury zasypać zasypką piaskową grubości 15 [cm]. Piasek do podsypki i zasypki nie może być zmrożony. Studzienki należy wykonać w wykopach szerokoprzestrzennych. Przejście pod drogą i chodnikiem do istniejącej studzienki w pasie drogowym, wykonać metodą

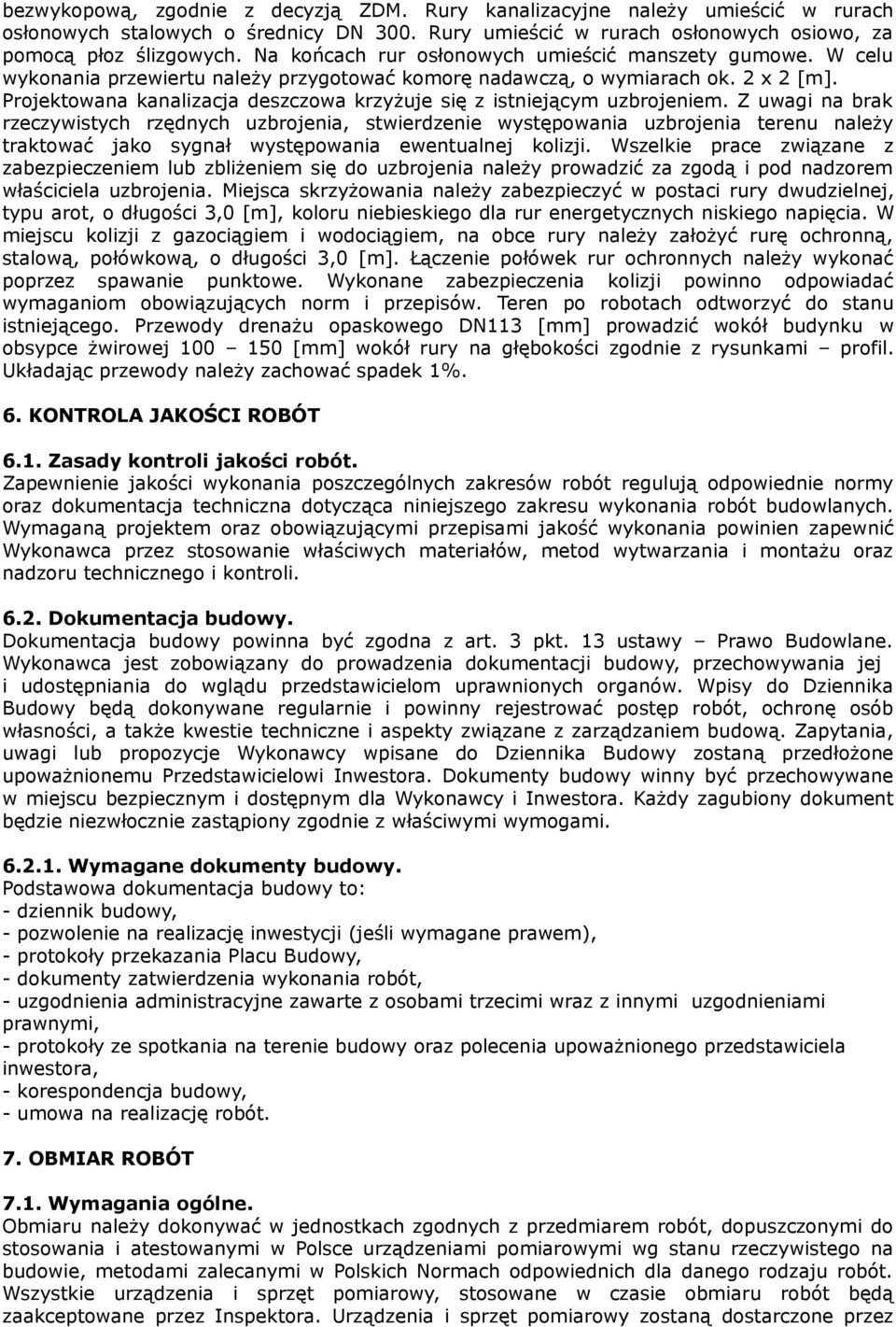

6 bezwykopową, zgodnie z decyzją ZDM. Rury kanalizacyjne należy umieścić w rurach osłonowych stalowych o średnicy DN 300. Rury umieścić w rurach osłonowych osiowo, za pomocą płoz ślizgowych. Na końcach rur osłonowych umieścić manszety gumowe. W celu wykonania przewiertu należy przygotować komorę nadawczą, o wymiarach ok. 2 x 2 [m]. Projektowana kanalizacja deszczowa krzyżuje się z istniejącym uzbrojeniem. Z uwagi na brak rzeczywistych rzędnych uzbrojenia, stwierdzenie występowania uzbrojenia terenu należy traktować jako sygnał występowania ewentualnej kolizji. Wszelkie prace związane z zabezpieczeniem lub zbliżeniem się do uzbrojenia należy prowadzić za zgodą i pod nadzorem właściciela uzbrojenia. Miejsca skrzyżowania należy zabezpieczyć w postaci rury dwudzielnej, typu arot, o długości 3,0 [m], koloru niebieskiego dla rur energetycznych niskiego napięcia. W miejscu kolizji z gazociągiem i wodociągiem, na obce rury należy założyć rurę ochronną, stalową, połówkową, o długości 3,0 [m]. Łączenie połówek rur ochronnych należy wykonać poprzez spawanie punktowe. Wykonane zabezpieczenia kolizji powinno odpowiadać wymaganiom obowiązujących norm i przepisów. Teren po robotach odtworzyć do stanu istniejącego. Przewody drenażu opaskowego DN113 [mm] prowadzić wokół budynku w obsypce żwirowej [mm] wokół rury na głębokości zgodnie z rysunkami profil. Układając przewody należy zachować spadek 1%. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Zasady kontroli jakości robót. Zapewnienie jakości wykonania poszczególnych zakresów robót regulują odpowiednie normy oraz dokumentacja techniczna dotycząca niniejszego zakresu wykonania robót budowlanych. Wymaganą projektem oraz obowiązującymi przepisami jakość wykonania powinien zapewnić Wykonawca przez stosowanie właściwych materiałów, metod wytwarzania i montażu oraz nadzoru technicznego i kontroli Dokumentacja budowy. Dokumentacja budowy powinna być zgodna z art. 3 pkt. 13 ustawy Prawo Budowlane. Wykonawca jest zobowiązany do prowadzenia dokumentacji budowy, przechowywania jej i udostępniania do wglądu przedstawicielom uprawnionych organów. Wpisy do Dziennika Budowy będą dokonywane regularnie i powinny rejestrować postęp robót, ochronę osób własności, a także kwestie techniczne i aspekty związane z zarządzaniem budową. Zapytania, uwagi lub propozycje Wykonawcy wpisane do Dziennika Budowy zostaną przedłożone upoważnionemu Przedstawicielowi Inwestora. Dokumenty budowy winny być przechowywane w miejscu bezpiecznym i dostępnym dla Wykonawcy i Inwestora. Każdy zagubiony dokument będzie niezwłocznie zastąpiony zgodnie z właściwymi wymogami Wymagane dokumenty budowy. Podstawowa dokumentacja budowy to: - dziennik budowy, - pozwolenie na realizację inwestycji (jeśli wymagane prawem), - protokoły przekazania Placu Budowy, - dokumenty zatwierdzenia wykonania robót, - uzgodnienia administracyjne zawarte z osobami trzecimi wraz z innymi uzgodnieniami prawnymi, - protokoły ze spotkania na terenie budowy oraz polecenia upoważnionego przedstawiciela inwestora, - korespondencja budowy, - umowa na realizację robót. 7. OBMIAR ROBÓT 7.1. Wymagania ogólne. Obmiaru należy dokonywać w jednostkach zgodnych z przedmiarem robót, dopuszczonymi do stosowania i atestowanymi w Polsce urządzeniami pomiarowymi wg stanu rzeczywistego na budowie, metodami zalecanymi w Polskich Normach odpowiednich dla danego rodzaju robót. Wszystkie urządzenia i sprzęt pomiarowy, stosowane w czasie obmiaru robót będą zaakceptowane przez Inspektora. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez

7 Wykonawcę. Jeżeli urządzenie lub sprzęt używany do pomiarów wymagają badań atestujących, to Wykonawca będzie zobowiązany posiadać ważne świadectwa legalizacji. Obmiary będą przeprowadzane przed częściowym lub ostatecznym odbiorem robót. Obmiar robót zanikających przeprowadza się w czasie ich wykonywania, a robót podlegających zakryciu przeprowadza się przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia będą wykonywane w sposób zrozumiały i jednoznaczny Zasady obmiaru robót. Do obliczania należności przyjmuje się wykonanie wszystkich prac niezbędnych do wykonania budowy kanalizacji deszczowej i drenażu wraz z robotami towarzyszącymi. Obmiar robót przewiduje się dokonać w oparciu o Dokumentację Projektową i ewentualne dodatkowe ustalenia wynikłe w czasie budowy, akceptowane prze Inspektora Nadzoru. Obmiar robót będzie określać faktyczny zakres robót wykonywanych zgodnie z dokumentacją projektową i specyfikacja techniczną, w ustalonych jednostkach. Książka obmiarów stanowi dokument pozwalający na rzeczywisty obmiar robót budowlanych. Obmiaru wykonanych robót dokonuje w sposób ciągły Kierownik budowy. 8. ODBIÓR ROBÓT BUDOWLANYCH 8.1. Rodzaje odbiorów. Występują następujące rodzaje odbiorów: odbiór częściowy, odbiór robót zanikających lub ulegających zakryciu, odbiór końcowy, odbiór pogwarancyjny po upływie okresu rękojmi i gwarancji Odbiór częściowy. Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się dla zakresu robót określonego w dokumentach umownych wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Inspektor nadzoru Odbiór robót ulegających zakryciu. Do podstawowych obowiązków Wykonawcy należy zgłaszanie Inwestorowi do odbioru robót ulegających zakryciu lub zanikających. Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie jakości wykonanych robót oraz ilości tych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru tego dokonuje Inspektor nadzoru. Z każdego odbioru należy sporządzać protokół. Odbiorom częściowym należy poddać te elementy, które zanikają w wyniku postępu robót, których sprawdzenie jest utrudnione bądź niemożliwe w fazie odbioru końcowego Odbiór końcowy. Odbiór końcowy polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do zakresu (ilości) oraz jakości. Odbiór końcowy nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Inspektora nadzoru zakończenia robót i przyjęcia dokumentów. Odbioru końcowego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inspektora nadzoru, Wykonawcy i Użytkownika. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów oraz ocenie wizualnej. W toku odbioru końcowego robót komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu oraz odbiorów częściowych, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadkach nie wykonania wyznaczonych robót poprawkowych lub uzupełniających w poszczególnych elementach konstrukcyjnych i wykończeniowych, komisja przerwie swoje czynności i ustali nowy termin odbioru końcowego Dokumenty do odbioru końcowego. Podstawowym dokumentem jest protokół odbioru końcowego robót, sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące dokumenty: projektową dokumentację po wykonawczą,

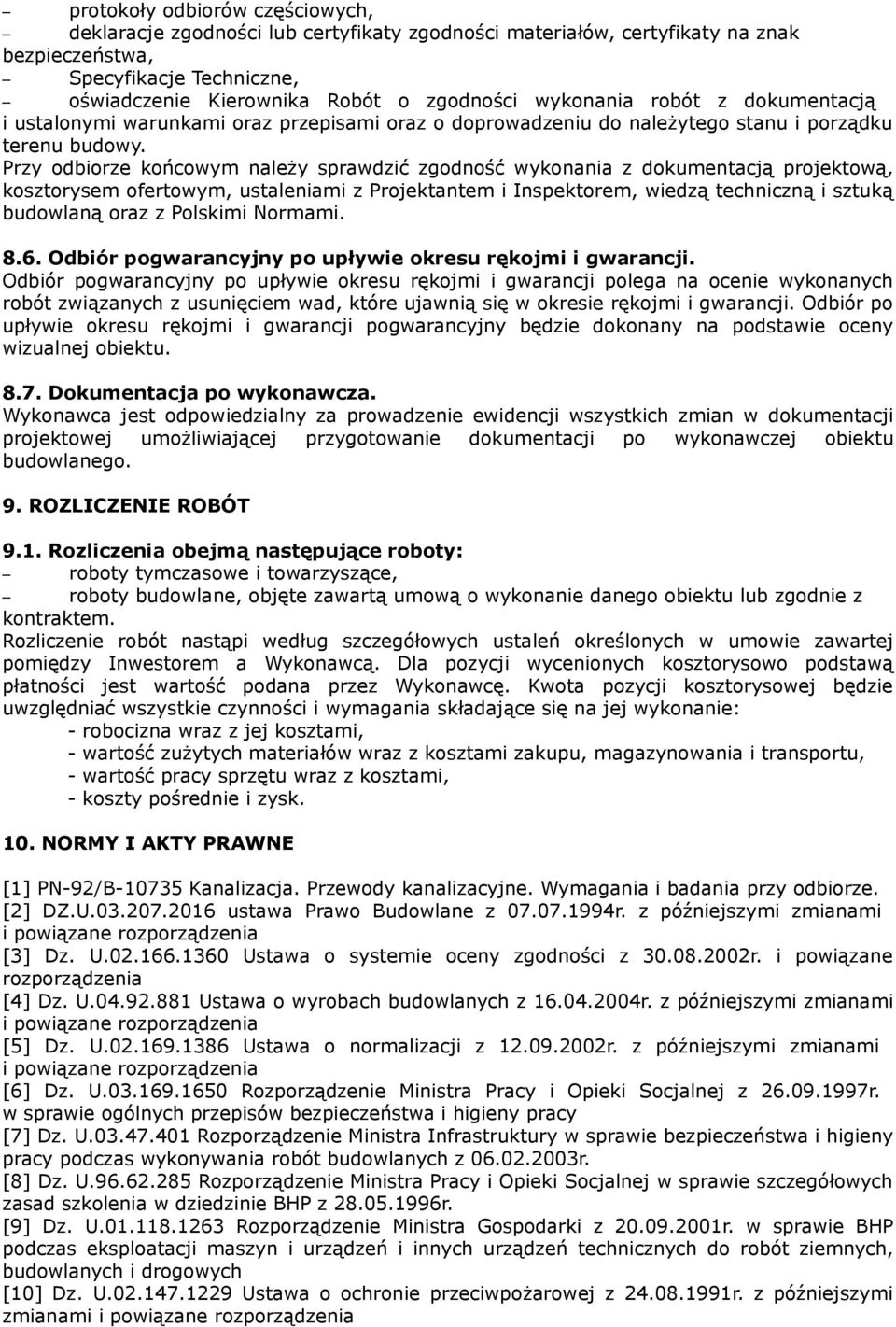

8 protokoły odbiorów częściowych, deklaracje zgodności lub certyfikaty zgodności materiałów, certyfikaty na znak bezpieczeństwa, Specyfikacje Techniczne, oświadczenie Kierownika Robót o zgodności wykonania robót z dokumentacją i ustalonymi warunkami oraz przepisami oraz o doprowadzeniu do należytego stanu i porządku terenu budowy. Przy odbiorze końcowym należy sprawdzić zgodność wykonania z dokumentacją projektową, kosztorysem ofertowym, ustaleniami z Projektantem i Inspektorem, wiedzą techniczną i sztuką budowlaną oraz z Polskimi Normami Odbiór pogwarancyjny po upływie okresu rękojmi i gwarancji. Odbiór pogwarancyjny po upływie okresu rękojmi i gwarancji polega na ocenie wykonanych robót związanych z usunięciem wad, które ujawnią się w okresie rękojmi i gwarancji. Odbiór po upływie okresu rękojmi i gwarancji pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu Dokumentacja po wykonawcza. Wykonawca jest odpowiedzialny za prowadzenie ewidencji wszystkich zmian w dokumentacji projektowej umożliwiającej przygotowanie dokumentacji po wykonawczej obiektu budowlanego. 9. ROZLICZENIE ROBÓT 9.1. Rozliczenia obejmą następujące roboty: roboty tymczasowe i towarzyszące, roboty budowlane, objęte zawartą umową o wykonanie danego obiektu lub zgodnie z kontraktem. Rozliczenie robót nastąpi według szczegółowych ustaleń określonych w umowie zawartej pomiędzy Inwestorem a Wykonawcą. Dla pozycji wycenionych kosztorysowo podstawą płatności jest wartość podana przez Wykonawcę. Kwota pozycji kosztorysowej będzie uwzględniać wszystkie czynności i wymagania składające się na jej wykonanie: - robocizna wraz z jej kosztami, - wartość zużytych materiałów wraz z kosztami zakupu, magazynowania i transportu, - wartość pracy sprzętu wraz z kosztami, - koszty pośrednie i zysk. 10. NORMY I AKTY PRAWNE [1] PN-92/B Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy odbiorze. [2] DZ.U ustawa Prawo Budowlane z r. z późniejszymi zmianami i powiązane rozporządzenia [3] Dz. U Ustawa o systemie oceny zgodności z r. i powiązane rozporządzenia [4] Dz. U Ustawa o wyrobach budowlanych z r. z późniejszymi zmianami i powiązane rozporządzenia [5] Dz. U Ustawa o normalizacji z r. z późniejszymi zmianami i powiązane rozporządzenia [6] Dz. U Rozporządzenie Ministra Pracy i Opieki Socjalnej z r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy [7] Dz. U Rozporządzenie Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych z r. [8] Dz. U Rozporządzenie Ministra Pracy i Opieki Socjalnej w sprawie szczegółowych zasad szkolenia w dziedzinie BHP z r. [9] Dz. U Rozporządzenie Ministra Gospodarki z r. w sprawie BHP podczas eksploatacji maszyn i urządzeń i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych [10] Dz. U Ustawa o ochronie przeciwpożarowej z r. z późniejszymi zmianami i powiązane rozporządzenia

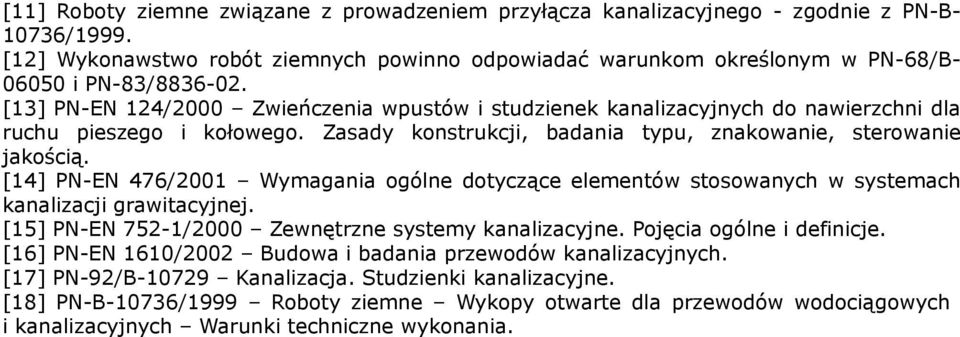

9 [11] Roboty ziemne związane z prowadzeniem przyłącza kanalizacyjnego - zgodnie z PN-B /1999. [12] Wykonawstwo robót ziemnych powinno odpowiadać warunkom określonym w PN-68/B i PN-83/ [13] PN-EN 124/2000 Zwieńczenia wpustów i studzienek kanalizacyjnych do nawierzchni dla ruchu pieszego i kołowego. Zasady konstrukcji, badania typu, znakowanie, sterowanie jakością. [14] PN-EN 476/2001 Wymagania ogólne dotyczące elementów stosowanych w systemach kanalizacji grawitacyjnej. [15] PN-EN 752-1/2000 Zewnętrzne systemy kanalizacyjne. Pojęcia ogólne i definicje. [16] PN-EN 1610/2002 Budowa i badania przewodów kanalizacyjnych. [17] PN-92/B Kanalizacja. Studzienki kanalizacyjne. [18] PN-B-10736/1999 Roboty ziemne Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych Warunki techniczne wykonania.
