KARTA INFORMACYJNA SikaTop Armatec 110 EpoCem

Transkrypt

1 KARTA INFORMACYJNA SikaTop Armatec 110 EpoCem Warstwa sczepna oraz zabezpieczenie antykorozyjne zbrojenia OPIS PRODUKTU Trójskładnikowa zaprawa na bazie cementu, zawierająca inhibitory korozji, modyfikowana dyspersją epoksydową, stosowana jako warstwa sczepna i zabezpieczenie antykorozyjne stali zbrojeniowej. Materiał zgodny z wymaganiami normy PN EN ZASTOSOWANIE Jako zabezpieczenie antykorozyjne stali zbrojeniowej (Zasada 11 metoda 11.1 wg PN EN ): przy renowacji żelbetu z wymaganą ochroną antykorozyjną jako prewencyjna ochrona stali zbrojeniowej w smukłych konstrukcjach żelbetowych Jako warstwa sczepna na beton, zaprawy i stal: przy reprofilacji uszkodzeń betonu zaprawami naprawczymi jak np. Sika MonoTop 412 NFG przy połączeniach nowego betonu ze starym Jako warstwa sczepna na podłożach mineralnych i stalowych, pod zaprawy naprawcze typu Sika MonoTop i EpoCem oraz przy układaniu nowych warstw zaprawy lub betonu na istniejących podłożach. Jako warstwa sczepna na wystawionych na działanie wiatru i słońca powierzchniach elementów konstrukcji mostowych gdzie tradycyjne warstwy sczepne wysychają zbyt szybko i nie jest możliwe układanie warstw naprawczych metodą mokre na mokre (np. wylewki na dużych powierzchniach płyt pomostowych). Jako warstwa sczepna o dodatkowej funkcji bariery przeciwchlorkowej przy wielkopowierzchniowych naprawach obiektów narażonych na agresję chlorków. CHARAKTERYSTYKA Nadaje się jako kontrola obszarów anodowych, Zasada 11, metoda 11.1 wg PN EN Doskonałe działanie antykorozyjne (inhibitory korozji Sika) Bardzo dobra przyczepność do stali i betonu Wysoka wytrzymałość na ścinanie Wysoka odporność na penetrację wody i chlorków Zawiera inhibitory korozji 1/5

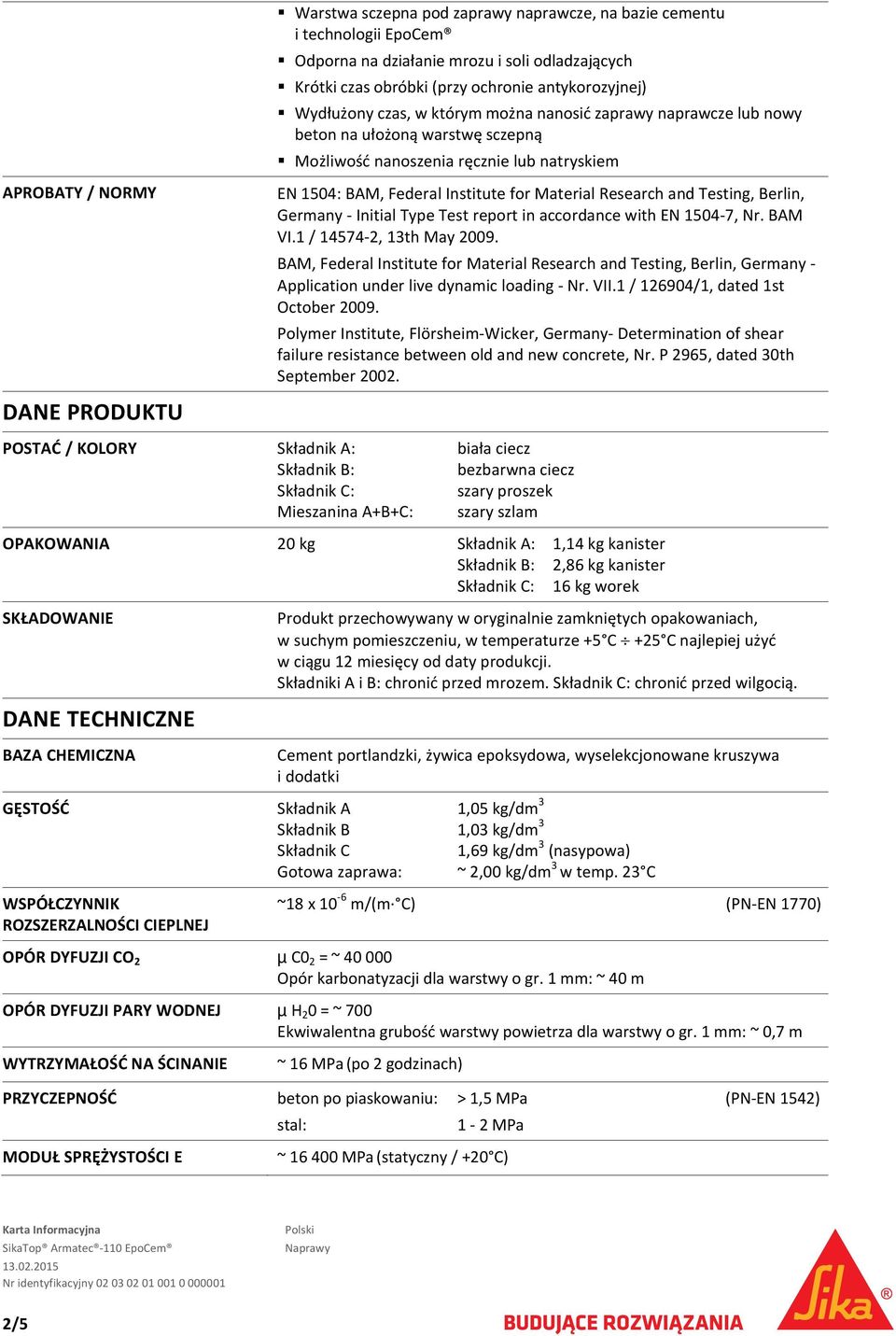

2 APROBATY / NORMY DANE PRODUKTU Warstwa sczepna pod zaprawy naprawcze, na bazie cementu i technologii EpoCem Odporna na działanie mrozu i soli odladzających Krótki czas obróbki (przy ochronie antykorozyjnej) Wydłużony czas, w którym można nanosić zaprawy naprawcze lub nowy beton na ułożoną warstwę sczepną Możliwość nanoszenia ręcznie lub natryskiem EN 1504: BAM, Federal Institute for Material Research and Testing, Berlin, Germany Initial Type Test report in accordance with EN , Nr. BAM VI.1 / , 13th May BAM, Federal Institute for Material Research and Testing, Berlin, Germany Application under live dynamic loading Nr. VII.1 / /1, dated 1st October Polymer Institute, Flörsheim Wicker, Germany Determination of shear failure resistance between old and new concrete, Nr. P 2965, dated 30th September POSTAĆ / KOLORY Składnik A: biała ciecz Składnik B: bezbarwna ciecz Składnik C: szary proszek Mieszanina A+B+C: szary szlam OPAKOWANIA 20 kg Składnik A: 1,14 kg kanister Składnik B: 2,86 kg kanister Składnik C: 16 kg worek SKŁADOWANIE DANE TECHNICZNE BAZA CHEMICZNA Produkt przechowywany w oryginalnie zamkniętych opakowaniach, w suchym pomieszczeniu, w temperaturze +5 C +25 C najlepiej użyć w ciągu 12 miesięcy od daty produkcji. Składniki A i B: chronić przed mrozem. Składnik C: chronić przed wilgocią. Cement portlandzki, żywica epoksydowa, wyselekcjonowane kruszywa i dodatki GĘSTOŚĆ Składnik A 1,05 kg/dm 3 Składnik B 1,03 kg/dm 3 WSPÓŁCZYNNIK ROZSZERZALNOŚCI CIEPLNEJ Składnik C 1,69 kg/dm 3 (nasypowa) Gotowa zaprawa: ~ 2,00 kg/dm 3 w temp. 23 C ~18 x 10 6 m/(m C) (PN EN 1770) OPÓR DYFUZJI CO 2 µ C0 2 = ~ Opór karbonatyzacji dla warstwy o gr. 1 mm: ~ 40 m OPÓR DYFUZJI PARY WODNEJ µ H 2 0 = ~ 700 Ekwiwalentna grubość warstwy powietrza dla warstwy o gr. 1 mm: ~ 0,7 m WYTRZYMAŁOŚĆ NA ŚCINANIE ~ 16 MPa (po 2 godzinach) PRZYCZEPNOŚĆ beton po piaskowaniu: > 1,5 MPa (PN EN 1542) stal: 1 2 MPa MODUŁ SPRĘŻYSTOŚCI E ~ MPa (statyczny / +20 C) 2/5

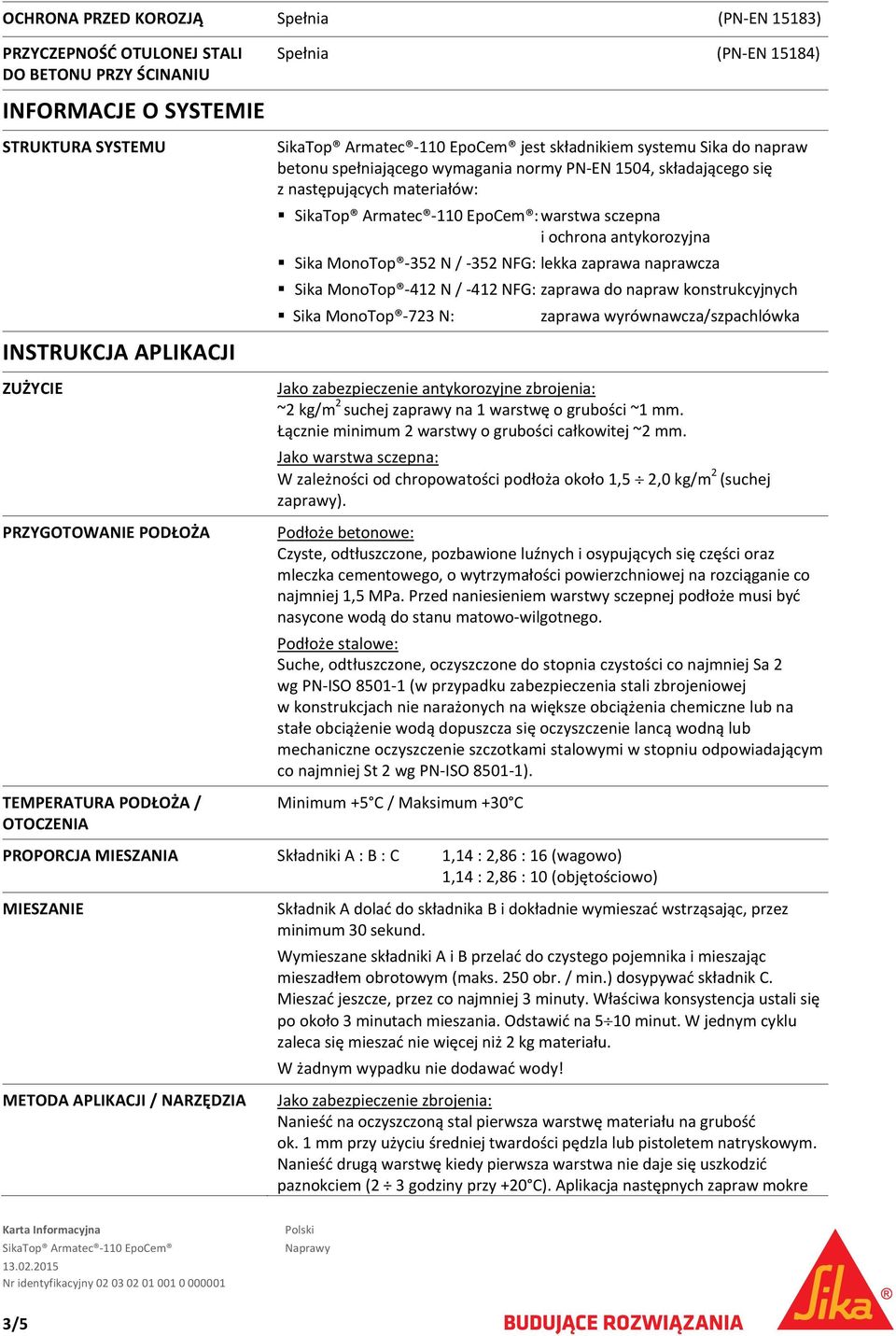

3 OCHRONA PRZED KOROZJĄ Spełnia (PN EN 15183) PRZYCZEPNOŚĆ OTULONEJ STALI DO BETONU PRZY ŚCINANIU Spełnia (PN EN 15184) INFORMACJE O SYSTEMIE STRUKTURA SYSTEMU jest składnikiem systemu Sika do napraw betonu spełniającego wymagania normy PN EN 1504, składającego się z następujących materiałów: : warstwa sczepna i ochrona antykorozyjna Sika MonoTop 352 N / 352 NFG: lekka zaprawa naprawcza Sika MonoTop 412 N / 412 NFG: zaprawa do napraw konstrukcyjnych Sika MonoTop 723 N: zaprawa wyrównawcza/szpachlówka INSTRUKCJA APLIKACJI ZUŻYCIE PRZYGOTOWANIE PODŁOŻA TEMPERATURA PODŁOŻA / OTOCZENIA Jako zabezpieczenie antykorozyjne zbrojenia: ~2 kg/m 2 suchej zaprawy na 1 warstwę o grubości ~1 mm. Łącznie minimum 2 warstwy o grubości całkowitej ~2 mm. Jako warstwa sczepna: W zależności od chropowatości podłoża około 1,5 2,0 kg/m 2 (suchej zaprawy). Podłoże betonowe: Czyste, odtłuszczone, pozbawione luźnych i osypujących się części oraz mleczka cementowego, o wytrzymałości powierzchniowej na rozciąganie co najmniej 1,5 MPa. Przed naniesieniem warstwy sczepnej podłoże musi być nasycone wodą do stanu matowo wilgotnego. Podłoże stalowe: Suche, odtłuszczone, oczyszczone do stopnia czystości co najmniej Sa 2 wg PN ISO (w przypadku zabezpieczenia stali zbrojeniowej w konstrukcjach nie narażonych na większe obciążenia chemiczne lub na stałe obciążenie wodą dopuszcza się oczyszczenie lancą wodną lub mechaniczne oczyszczenie szczotkami stalowymi w stopniu odpowiadającym co najmniej St 2 wg PN ISO ). Minimum +5 C / Maksimum +30 C PROPORCJA MIESZANIA Składniki A : B : C 1,14 : 2,86 : 16 (wagowo) 1,14 : 2,86 : 10 (objętościowo) MIESZANIE METODA APLIKACJI / NARZĘDZIA Składnik A dolać do składnika B i dokładnie wymieszać wstrząsając, przez minimum 30 sekund. Wymieszane składniki A i B przelać do czystego pojemnika i mieszając mieszadłem obrotowym (maks. 250 obr. / min.) dosypywać składnik C. Mieszać jeszcze, przez co najmniej 3 minuty. Właściwa konsystencja ustali się po około 3 minutach mieszania. Odstawić na 5 10 minut. W jednym cyklu zaleca się mieszać nie więcej niż 2 kg materiału. W żadnym wypadku nie dodawać wody! Jako zabezpieczenie zbrojenia: Nanieść na oczyszczoną stal pierwsza warstwę materiału na grubość ok. 1 mm przy użyciu średniej twardości pędzla lub pistoletem natryskowym. Nanieść drugą warstwę kiedy pierwsza warstwa nie daje się uszkodzić paznokciem (2 3 godziny przy +20 C). Aplikacja następnych zapraw mokre 3/5

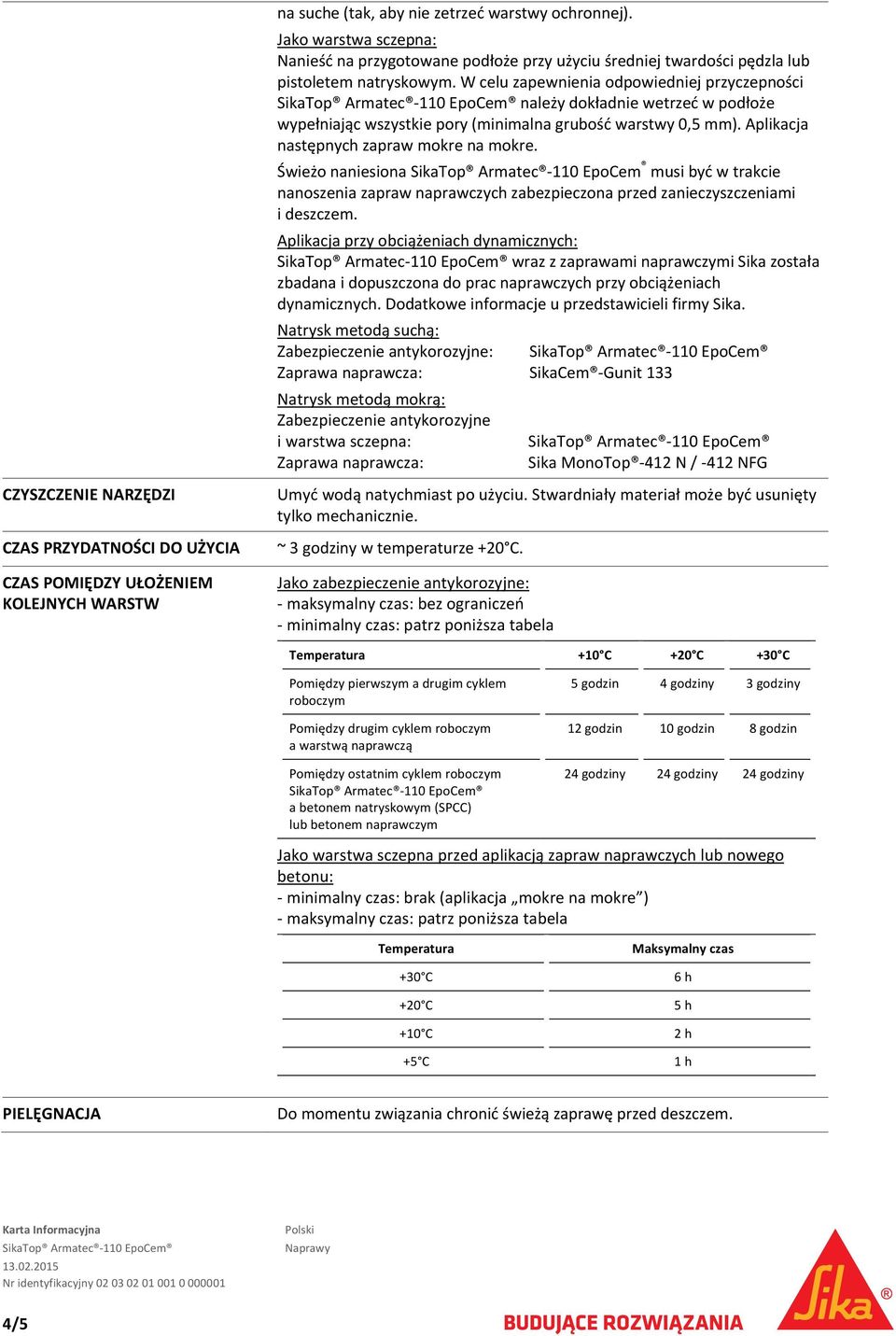

4 CZYSZCZENIE NARZĘDZI CZAS PRZYDATNOŚCI DO UŻYCIA CZAS POMIĘDZY UŁOŻENIEM KOLEJNYCH WARSTW na suche (tak, aby nie zetrzeć warstwy ochronnej). Jako warstwa sczepna: Nanieść na przygotowane podłoże przy użyciu średniej twardości pędzla lub pistoletem natryskowym. W celu zapewnienia odpowiedniej przyczepności należy dokładnie wetrzeć w podłoże wypełniając wszystkie pory (minimalna grubość warstwy 0,5 mm). Aplikacja następnych zapraw mokre na mokre. Świeżo naniesiona SikaTop Armatec 110 EpoCem musi być w trakcie nanoszenia zapraw naprawczych zabezpieczona przed zanieczyszczeniami i deszczem. Aplikacja przy obciążeniach dynamicznych: SikaTop Armatec 110 EpoCem wraz z zaprawami naprawczymi Sika została zbadana i dopuszczona do prac naprawczych przy obciążeniach dynamicznych. Dodatkowe informacje u przedstawicieli firmy Sika. Natrysk metodą suchą: Zabezpieczenie antykorozyjne: Zaprawa naprawcza: SikaCem Gunit 133 Natrysk metodą mokrą: Zabezpieczenie antykorozyjne i warstwa sczepna: Zaprawa naprawcza: Sika MonoTop 412 N / 412 NFG Umyć wodą natychmiast po użyciu. Stwardniały materiał może być usunięty tylko mechanicznie. ~ 3 godziny w temperaturze +20 C. Jako zabezpieczenie antykorozyjne: maksymalny czas: bez ograniczeń minimalny czas: patrz poniższa tabela Temperatura +10 C +20 C +30 C Pomiędzy pierwszym a drugim cyklem roboczym Pomiędzy drugim cyklem roboczym a warstwą naprawczą Pomiędzy ostatnim cyklem roboczym a betonem natryskowym (SPCC) lub betonem naprawczym 5 godzin 4 godziny 3 godziny 12 godzin 10 godzin 8 godzin 24 godziny 24 godziny 24 godziny Jako warstwa sczepna przed aplikacją zapraw naprawczych lub nowego betonu: minimalny czas: brak (aplikacja mokre na mokre ) maksymalny czas: patrz poniższa tabela Temperatura +30 C +20 C +10 C +5 C Maksymalny czas 6 h 5 h 2 h 1 h PIELĘGNACJA Do momentu związania chronić świeżą zaprawę przed deszczem. 4/5

5 UWAGI DO STOSOWANIA Należy stosować się do Zaleceń Stosowania zapraw naprawczych Sika MonoTop oraz wytycznych normy PN EN Unikać aplikacji w miejscach znacznego bezpośredniego nasłonecznienia lub w czasie silnego wiatru lub deszczu. Nie dodawać wody! Stosować jedynie na odpowiednio przygotowane podłoże o odpowiedniej jakości. Nie należy stosować jako warstwę sczepną z zaprawami szybkosprawnymi np. Sika MonoTop 211FG / RFG. WAŻNE INFORMACJE OZNAKOWANIE CE UWAGA OCHRONA ZDROWIA I ŚRODOWISKA UWAGI PRAWNE Patrz Deklaracja Właściwości Użytkowych Wszelkie podane dane techniczne bazują na próbach i testach laboratoryjnych. Praktyczne wyniki pomiarów mogą nie być identyczne w związku z okolicznościami, na które producent nie ma wpływu. Unikać bezpośredniego kontaktu ze skórą, błonami śluzowymi i oczami. W czasie aplikacji stosować rękawice i okulary ochronne. W przypadku podrażnienia oczu lub skóry przemywać dużą ilością wody przez minut. Następnie skonsultować się z lekarzem. Nieutwardzony materiał może spowodować zanieczyszczenie wód, dlatego nie powinien być usuwany bezpośrednio do kanalizacji, gleby lub wód gruntowych. Należy zawsze doprowadzić do utwardzenia resztek materiału. W stanie utwardzonym może być usuwany jako zwykły odpad mineralny. Szczegółowe informacje dotyczące zdrowia, bezpieczeństwa, a także dane dotyczące ekologii, właściwości toksykologicznych materiału itp. znajdują się w Karcie Charakterystyki Preparatu Niebezpiecznego dostępnej na żądanie. Informacje, a w szczególności zalecenia dotyczące działania i końcowego zastosowania produktów Sika są podane w dobrej wierze, przy uwzględnieniu aktualnego stanu wiedzy i doświadczenia Sika i odnoszą się do produktów składowanych, przechowywanych i używanych zgodnie z zaleceniami podanymi przez Sika. Z uwagi na występujące w praktyce zróżnicowanie materiałów, substancji, warunków i sposobu ich używania i umiejscowienia, pozostające całkowicie poza zakresem wpływu Sika, właściwości produktów podane w informacjach, pisemnych zaleceniach i innych wskazówkach udzielonych przez Sika nie mogą być podstawą do przyjęcia odpowiedzialności Sika w przypadku używania produktów niezgodnie z zaleceniami podanymi przez Sika. Użytkownik produktu jest obowiązany do używania produktu zgodnie z jego przeznaczeniem i zaleceniami podanymi przez firmę Sika. Sika zastrzega sobie prawo zmiany właściwości swoich produktów. Prawa własności osób trzecich muszą być przestrzegane. Wszelkie zamówienia są realizowane zgodnie z aktualnie obowiązującymi zasadami sprzedaży i dostawy. Użytkownicy są obowiązani przestrzegać wymagań zawartych w aktualnej Karcie Informacyjnej użytkowanego produktu. Kopię aktualnej Karty Informacyjnej Produktu Sika dostarcza Użytkownikowi na jego żądanie. Sika Poland Sp. z o.o. Karczunkowska Warszawa Polska Opracował Tel: Fax: e mail: sika.poland@pl.sika.com 2015 Sika Poland Sp. z o.o. 5/5
