1 1 Wprowadzenie do J2EE Maciej Zakrzewicz

2 Plan rozdziału 2 Wprowadzenie do Java 2 Enterprise Edition Aplikacje J2EE Serwer aplikacji J2EE Podstawowa architektura Oracle9iAS

3 Java 2 Enterprise Edition 3 J2EE to platforma tworzenia i uruchamiania rozproszonych aplikacji wielowarstwowych, zwykle wykorzystywanych przez użytkowników przy użyciu przeglądarki WWW W skład J2EE wchodzą: zbiór bibliotek standardowych języka Java służących do tworzenia różnych typów programów zbiór zasad projektowania, implementowania i instalowania aplikacji J2EE, m.in. umożliwiających wyraźny rozdział ról członków zespołu projektowego serwer aplikacji J2EE, stanowiący środowisko uruchomieniowe dla aplikacji J2EE

służących do tworzenia różnych typów programów zbiór zasad projektowania, implementowania i ins

4 Biblioteki J2EE Servlet 2.3 JavaServer Pages 1.2 Enterprise JavaBeans 2.0 JDBC 2.0 RMI-IIOP JNDI 1.2 WebServices 1.1 Java Messaging Service Java Transaction API 1.0 Java Authentication and Authorization Service 1.0 J2EE Connector Architecture SOAP for Java 1.1 JavaMail 1.2 Java IDL 1.0 Java API for XML Parsing 1.1

0 Java Authentication and Authorization Service 1.

5 Aplikacje J2EE 5 Aplikacje J2EE posiadają charakter modułowy, wielowarstwowy i rozproszony; składają się z następujących typów komponentów: Serwlety Java Aplikacja JavaServer Pages (JSP) Komponenty Enterprise JavaBeans (EJB) Usługi WebServices (WS) serwlet serwlet Java Java EJB EJB ORMI HTTP ORMI NET JSP JSP WS WS warstwa klienta warstwa prezentacji warstwa logiki biznesowej SOAP warstwa danych

Komponenty Enterprise JavaBeans (EJB) Usługi WebServices (WS) serwlet serwlet Java Java EJB EJB

Serwlety Java 6 Serwlet: program Java, służący do generowania kompletnych dokumentów WWW na żądanie użytkownika. Serwlet jest wykonywany tylko wówczas, gdy przeglądarka prześle żądanie HTTP.

6 Serwlety Java 6 Serwlet: program Java, służący do generowania kompletnych dokumentów WWW na żądanie użytkownika. Serwlet jest wykonywany tylko wówczas, gdy przeglądarka prześle żądanie HTTP. W odpowiedzi serwlet wysyła do przeglądarki kody HTML tworzące dokument. import java.io.*; import javax.servlet.*; import javax.servlet.http.*; public class MyServlet extends HttpServlet { public void doget(httpservletrequest request, HttpServletResponse response) throws ServletException, IOException { response.setcontenttype("text/html"); PrintWriter out = response.getwriter(); out.println("<h1>moj serwlet!</h1>"); }}

import java.io.*; import javax.servlet.*; import javax.servlet.http.

7 Aplikacje JavaServer Pages 7 JSP: program służący do generowania kompletnych dokumentów WWW na żądanie użytkownika, zaimplementowany w formie szkieletu HTML, wewnątrz którego zanurzono kod Java. Aplikacje JSP podlegają automatycznej translacji do serwletów Java i w związku z tym posiadają wszystkie własności serwletów. <HTML> <HEAD> <TITLE>JSP demo</title> </HEAD> <BODY> <%@ page language= java %> <%! int result; %> <% result = 2*2; %> <H1> Multiplication result: <%= result %> </H1> </BODY> </HTML>

Aplikacje JSP podlegają automatycznej translacji do serwletów Java i w związku z tym posiadają wszystkie własności serwletów.

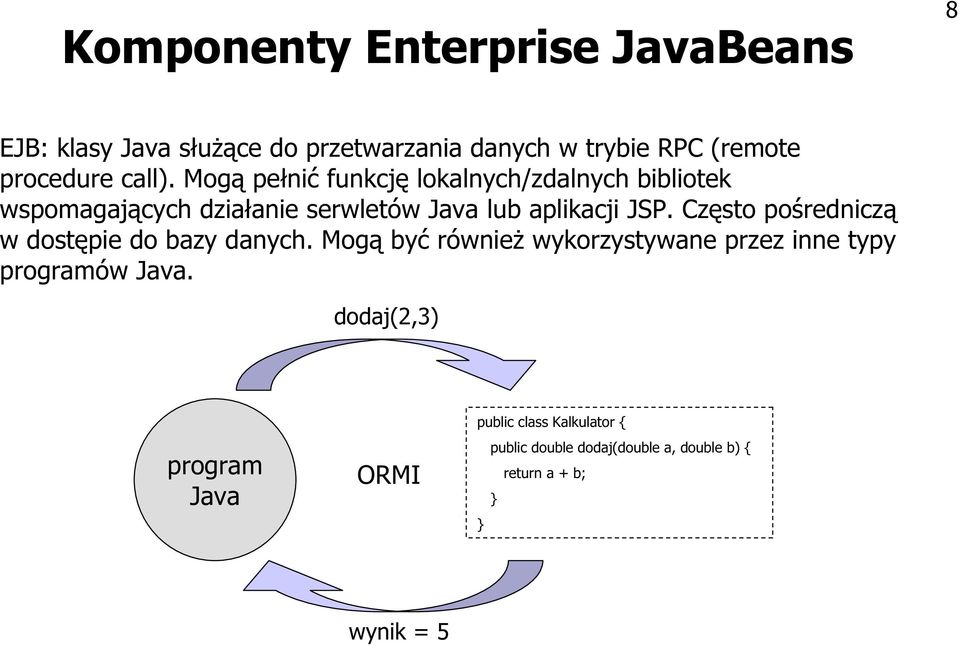

8 Komponenty Enterprise JavaBeans 8 EJB: klasy Java służące do przetwarzania danych w trybie RPC (remote procedure call). Mogą pełnić funkcję lokalnych/zdalnych bibliotek wspomagających działanie serwletów Java lub aplikacji JSP. Często pośredniczą w dostępie do bazy danych. Mogą być również wykorzystywane przez inne typy programów Java. dodaj(2,3) program Java ORMI public class Kalkulator { public double dodaj(double a, double b) { return a + b; } } wynik = 5

Często pośredniczą w dostępie do bazy danych. Mogą być również wykorzystywane przez inne typy programów Java.

9 Usługi WebServices 9 WebServices: klasy Java służące do przetwarzania danych w trybie RPC (remote procedure call). Mogą pełnić funkcję zdalnych bibliotek wspomagających działanie programów tworzonych w dowolnych językach. Do komunikacji wykorzystują protokół SOAP, tzn. komunikaty XML transportowane przez HTTP. XML dodaj(2,3) program klienta HTTP public class Kalkulator { public double dodaj(double a, double b) { return a + b; } } XML wynik = 5

Mogą pełnić funkcję zdalnych bibliotek wspomagających działanie programów tworzonych w dowolnych językach.

10 Dystrybucja aplikacji J2EE 10 W celu uproszczenia procedur instalacyjnych oraz administracyjnych, komponenty aplikacji J2EE są gromadzone w pojedynczym pliku instalacyjnym: WAR (Web Application Archive) zawiera serwlety, JSP, WebServices EJB-JAR (EJB Java Archive) zawiera komponenty EJB EAR (Enterprise Application Archive) zawiera wszystkie elementy składowe aplikacji J2EE (WAR + EJB-JAR) Pliki instalacyjne mogą być tworzone przy użyciu narzędzi programistycznych (np. Oracle JDeveloper)

EJB-JAR (EJB Java Archive) zawiera komponenty EJB EAR (Enterprise Application Archive) zawiera wszystkie elementy składowe

11 Rola serwera aplikacji J2EE 11 Serwer aplikacji J2EE jest środowiskiem uruchomieniowym (runtime) niezbędnym do wykonywania komponentów aplikacji J2EE: serwletów, JSP, EJB, WebServices W stosunku do aplikacji J2EE, serwer aplikacji pełni analogiczną rolę do tej, jaką dla aplikacji.exe pełni system operacyjny Windows Serwer aplikacji udostępnia aplikacjom J2EE szereg usług systemowych, jak np. obsługa komunikacji z bazami danych, obsługa transakcji, autoryzacja dostępu, obsługa trwałości, obsługa kolejek komunikatów Oracle9iAS jest przykładem serwera aplikacji J2EE

aplikacji.exe pełni system operacyjny Windows Serwer aplikacji udostępnia aplikacjom J2EE szereg usług systemowych, jak np.

12 Podstawowa architektura Oracle9iAS 12 użytkownicy J2EE J2EE J2EE HTTP Oracle HTTP Server (OHS) AJP Oracle Containers for J2EE (OC4J) JVM administrator HTTP EM WebSite ORMI pliki konfiguracyjne klient Java

13 Architektura Oracle HTTP Server (UNIX) 13 parent process mod_access mod_access mod_alias mod_alias mod_access... child mod_oc4j mod_alias... mod_access process child mod_oc4j mod_alias... mod_access process mod_plsql child mod_plsql mod_oc4j mod_alias... process child mod_ossl mod_ossl mod_plsql mod_oc4j... process mod_osso child mod_osso mod_ossl mod_plsql mod_oc4j process mod_osso mod_ossl mod_plsql mod_osso mod_ossl mod_osso Oracle OHS bazuje na popularnym serwerze WWW Apache, lecz rozszerza go o dodatkowe moduły funkcjonalne: mod_oc4j, mod_plsql, itd. Żądania HTTP są odbierane przez proces nadrzędny, który uruchamia proces potomny i przekazuje mu obsługę danego żądania. Pojedynczy proces potomny obsługuje jednocześnie wyłącznie jedno połączenie HTTP. Administracja OHS jest bardzo zbliżona do administracji oryginalnym Apache.

.. process mod_osso child mod_osso mod_ossl mod_plsql mod_oc4j process mod_osso mod_ossl mod_plsql mod_osso mod_ossl mod_osso Oracle OHS bazuje na popularnym serwerze WWW Apache, lecz rozszerza go o

14 Architektura OC4J 14 aplikacja A aplikacja B aplikacja C serwletjsp JSP EJB EJB JSP JSP EJB kontener kontener kontener serwletów serwletów serwletów kontener kontener kontener EJB EJB EJB JNDI JNDI JNDI JMS JMS JMS JDBC JDBC JDBC JTA JTA JTA JAAS JAAS JAAS JCA JCA JCA JavaMail JavaMail JavaMail JAF JAF JAF JVM JVM JVM instancja OC4J kontener kontener kontener kontener serwletów EJB serwletów EJB JNDI JNDI JMS JMS JDBC JDBC JTA JTA JAAS JAAS JCA JCA JavaMail JavaMail JAF JAF JVM JVM instancja OC4J Oracle9iAS może wykorzystywać wiele równoległych procesów OC4J, podzielonych na niezależnie administrowane zbiory, nazywane instancjami OC4J. Każda aplikacja J2EE jest instalowana na konkretnej instancji OC4J.

kontener kontener serwletów EJB serwletów EJB JNDI JNDI JMS JMS JDBC JDBC JTA JTA JAAS JAAS JCA JCA JavaMail JavaMail JAF JAF JVM JVM instancja OC4J Oracle9iAS może

15 Oracle9iAS pozostałe własności 15 Obsługa tradycyjnych aplikacji internetowych: CGI, Perl CGI, FastCGI Obsługa aplikacji Web PL/SQL Obsługa aplikacji Oracle Forms, Oracle Reports, Oracle Discoverer Obsługa urządzeń bezprzewodowych Serwer buforowania statycznych i dynamicznych dokumentów WWW Web Cache Konstrukcja klastrów serwerów aplikacji Centralne uwierzytelnianie użytkowników Single Sign-On Server Bezpieczna komunikacja klient-serwer aplikacji SSL Ochrona dostępu do aplikacji Automatyczne gromadzenie i przetwarzanie statystyk wykorzystania serwera aplikacji przez użytkowników

dokumentów WWW Web Cache Konstrukcja klastrów serwerów aplikacji Centralne uwierzytelnianie użytkowników Single Sign-On Server Bezpieczna

16 Oracle9iAS tryby instalacji 16 Wybór produktu: Oracle9i Application Server : serwer aplikacji J2EE Oracle9iAS Infrastructure : centralny serwer uwierzytelniania użytkowników, centralne repozytorium gromadzące konfigurację serwerów aplikacji, serwer LDAP Oracle9iAS Developer Kits : biblioteki programisty, m.in. XML Developer s Kit, Portal Developer s Kit, Wireless Developer Kit, LDAP Developer s Kit Wybór zakresu instalacji Oracle9i Application Server: J2EE and Web Cache : podstawowa konfiguracja serwera J2EE, obejmująca OHS, OC4J, EM Website, Web Cache Portal and Wireless : j.w., a ponadto moduły Portal i Wireless Business Intelligence and Forms : j.w., a ponadto moduły Discoverer, Report Services, Clickstream Intelligence, Forms Services, Personalization

XML Developer s Kit, Portal Developer s Kit, Wireless Developer Kit, LDAP Developer s Kit Wybór zakresu instalacji Oracle9i Application Server: J2EE and Web Cache : podstawowa konfiguracja

Klaster Oracle9iAS 17 J2EE J2EE OHS OC4J WebCache OHS J2EE OC4J J2EE J2EE J2EE OHS OC4J Moduł WebCache zajmuje się równoważeniem obciążenia oraz wykrywaniem niedostępnych węzłów.

17 Klaster Oracle9iAS 17 J2EE J2EE OHS OC4J WebCache OHS J2EE OC4J J2EE J2EE J2EE OHS OC4J Moduł WebCache zajmuje się równoważeniem obciążenia oraz wykrywaniem niedostępnych węzłów. Serwer infrastruktury gromadzi dane o konfiguracji węzłów oraz o konfiguracji aplikacji. Wszystkie węzły klastra posiadają identyczną konfigurację i identyczne aplikacje, dzięki czemu każdy węzeł może być zastąpiony innym. Nowe aplikacje są automatycznie replikowane pomiędzy wszystkimi węzłami. Procesy OC4J automatycznie replikują stan aplikacji. Infrastructure

Serwer infrastruktury gromadzi dane o konfiguracji węzłów oraz o konfiguracji aplikacji.
