DOKUMENTACJA PROJEKTOWO-KOSZTORYSOWA REMONT REGULACJI RZEKI BIAŁA W KM DO W BIELSKU-BIAŁEJ USUWANIE SZKÓD POWODZIOWYCH Z 2010R

Transkrypt

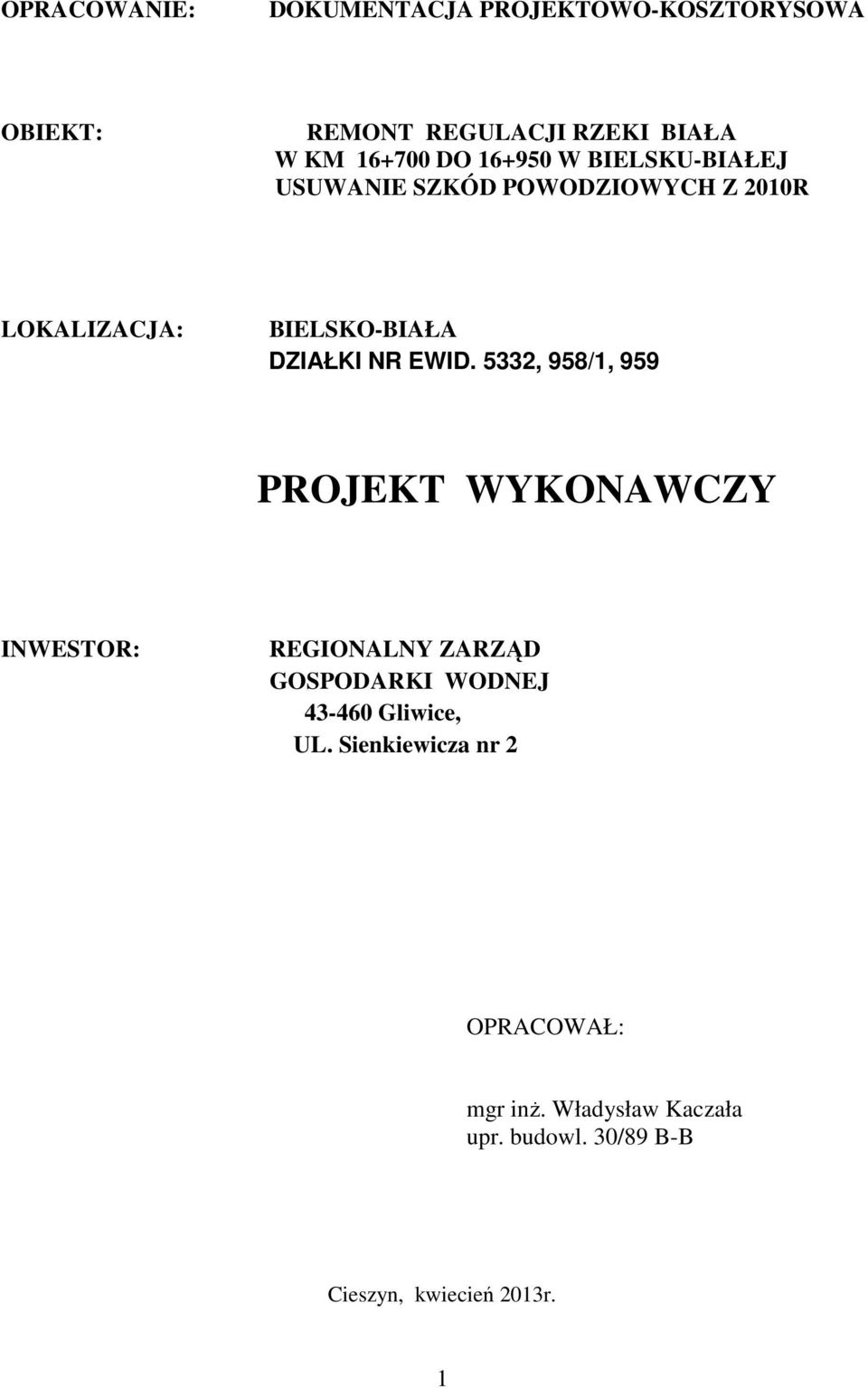

1 OPRACOWANIE: DOKUMENTACJA PROJEKTOWO-KOSZTORYSOWA OBIEKT: REMONT REGULACJI RZEKI BIAŁA W KM DO W BIELSKU-BIAŁEJ USUWANIE SZKÓD POWODZIOWYCH Z 2010R LOKALIZACJA: BIELSKO-BIAŁA DZIAŁKI NR EWID. 5332, 958/1, 959 PROJEKT WYKONAWCZY INWESTOR: REGIONALNY ZARZĄD GOSPODARKI WODNEJ Gliwice, UL. Sienkiewicza nr 2 OPRACOWAŁ: mgr inż. Władysław Kaczała upr. budowl. 30/89 B-B Cieszyn, kwiecień 2013r. 1

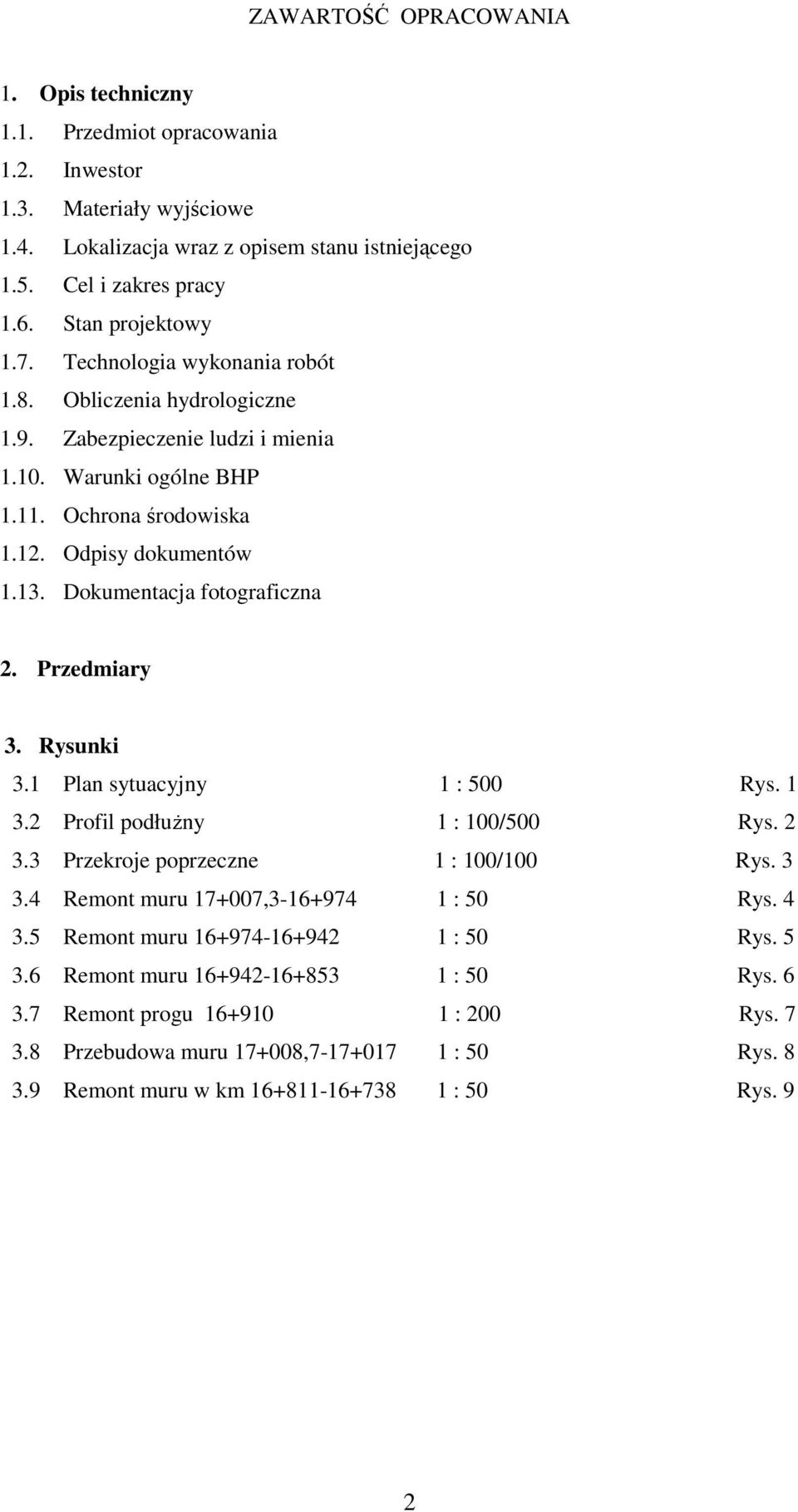

2 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny 1.1. Przedmiot opracowania 1.2. Inwestor 1.3. Materiały wyjściowe 1.4. Lokalizacja wraz z opisem stanu istniejącego 1.5. Cel i zakres pracy 1.6. Stan projektowy 1.7. Technologia wykonania robót 1.8. Obliczenia hydrologiczne 1.9. Zabezpieczenie ludzi i mienia Warunki ogólne BHP Ochrona środowiska Odpisy dokumentów Dokumentacja fotograficzna 2. Przedmiary 3. Rysunki 3.1 Plan sytuacyjny 1 : 500 Rys Profil podłużny 1 : 100/500 Rys Przekroje poprzeczne 1 : 100/100 Rys Remont muru , : 50 Rys Remont muru : 50 Rys Remont muru : 50 Rys Remont progu : 200 Rys Przebudowa muru , : 50 Rys Remont muru w km : 50 Rys. 9 2

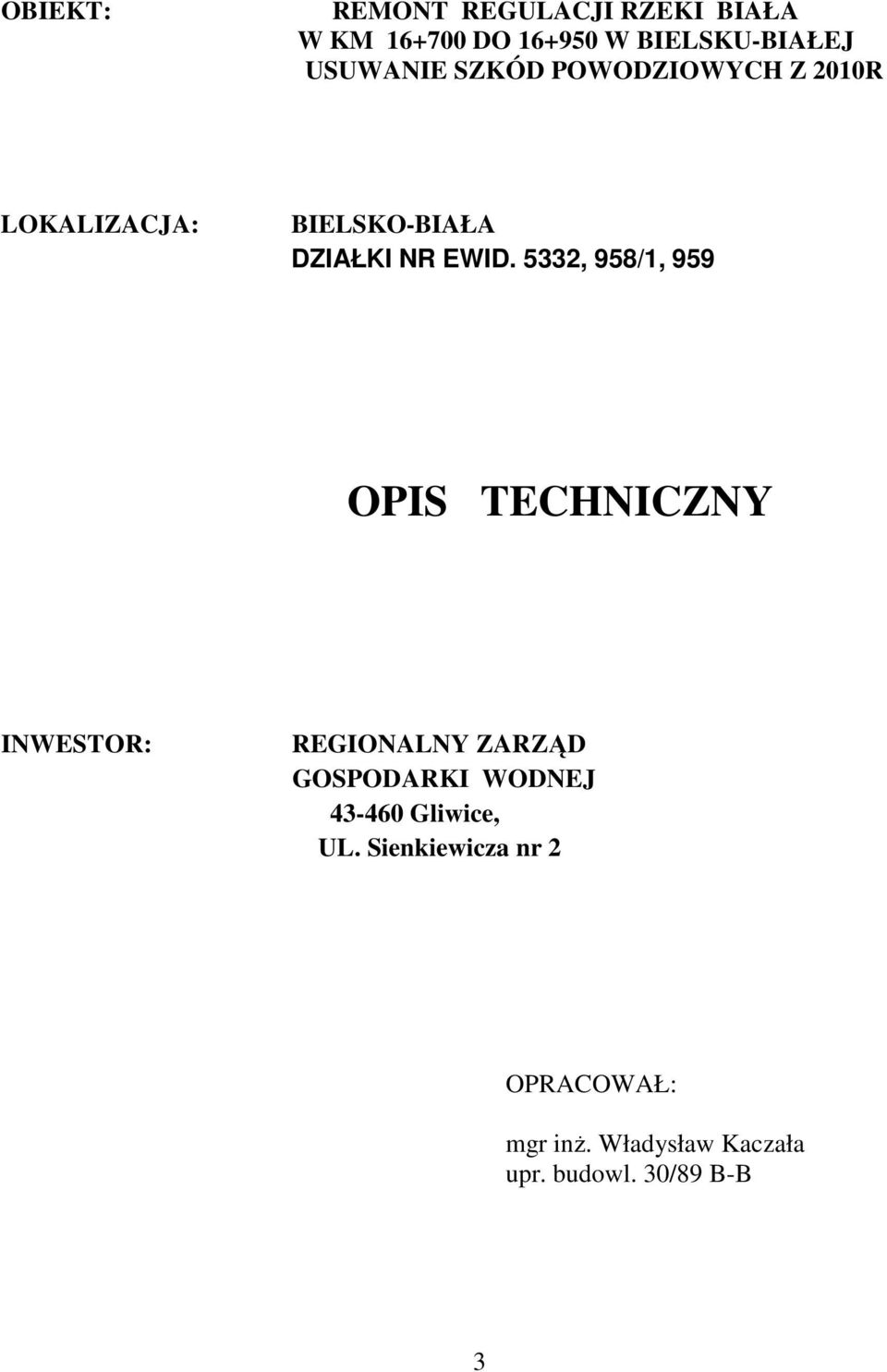

3 OBIEKT: REMONT REGULACJI RZEKI BIAŁA W KM DO W BIELSKU-BIAŁEJ USUWANIE SZKÓD POWODZIOWYCH Z 2010R LOKALIZACJA: BIELSKO-BIAŁA DZIAŁKI NR EWID. 5332, 958/1, 959 OPIS TECHNICZNY INWESTOR: REGIONALNY ZARZĄD GOSPODARKI WODNEJ Gliwice, UL. Sienkiewicza nr 2 OPRACOWAŁ: mgr inż. Władysław Kaczała upr. budowl. 30/89 B-B 3

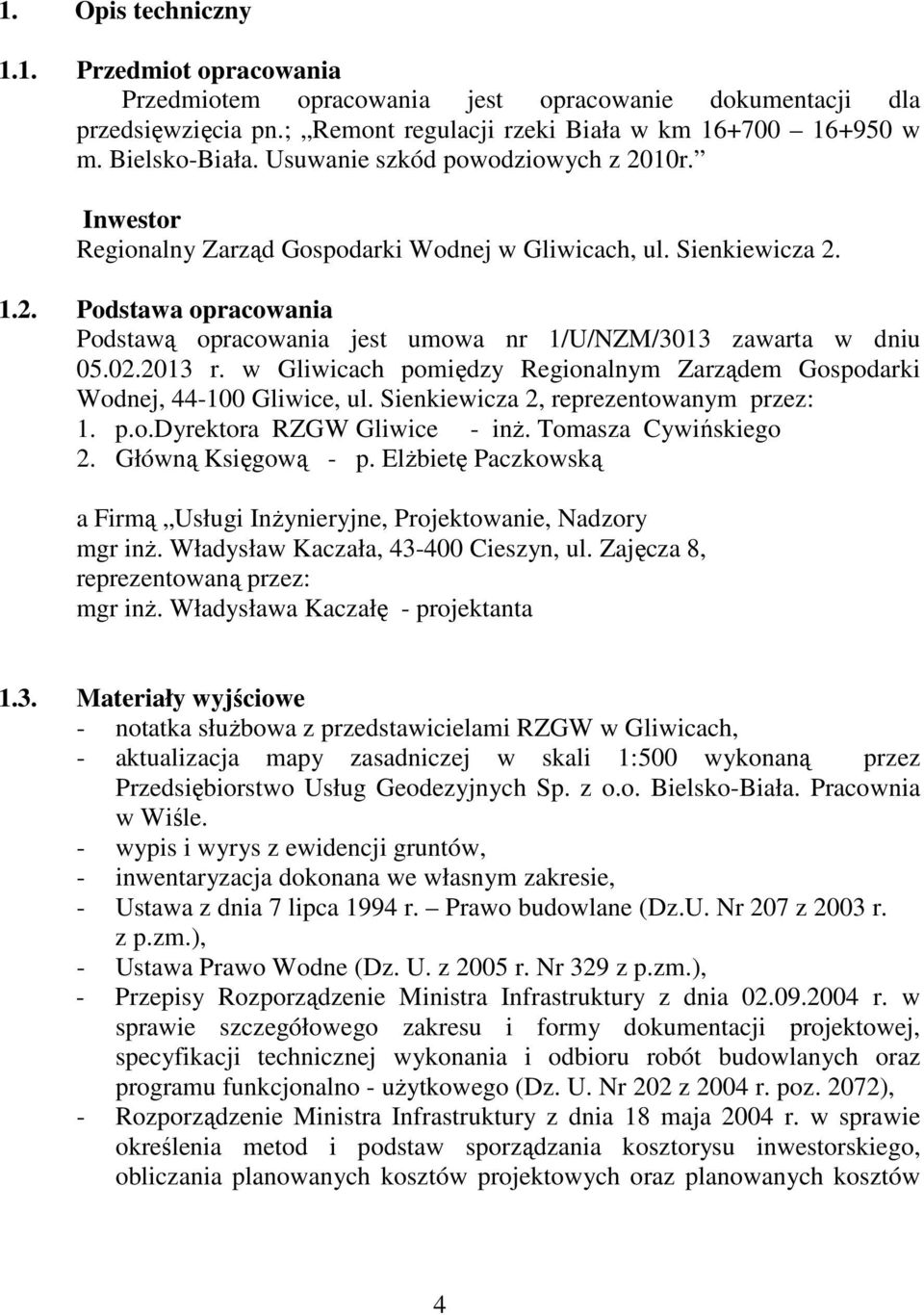

4 1. Opis techniczny 1.1. Przedmiot opracowania Przedmiotem opracowania jest opracowanie dokumentacji dla przedsięwzięcia pn.; Remont regulacji rzeki Biała w km w m. Bielsko-Biała. Usuwanie szkód powodziowych z 2010r. Inwestor Regionalny Zarząd Gospodarki Wodnej w Gliwicach, ul. Sienkiewicza Podstawa opracowania Podstawą opracowania jest umowa nr 1/U/NZM/3013 zawarta w dniu r. w Gliwicach pomiędzy Regionalnym Zarządem Gospodarki Wodnej, Gliwice, ul. Sienkiewicza 2, reprezentowanym przez: 1. p.o.dyrektora RZGW Gliwice - inż. Tomasza Cywińskiego 2. Główną Księgową - p. Elżbietę Paczkowską a Firmą Usługi Inżynieryjne, Projektowanie, Nadzory mgr inż. Władysław Kaczała, Cieszyn, ul. Zajęcza 8, reprezentowaną przez: mgr inż. Władysława Kaczałę - projektanta 1.3. Materiały wyjściowe - notatka służbowa z przedstawicielami RZGW w Gliwicach, - aktualizacja mapy zasadniczej w skali 1:500 wykonaną przez Przedsiębiorstwo Usług Geodezyjnych Sp. z o.o. Bielsko-Biała. Pracownia w Wiśle. - wypis i wyrys z ewidencji gruntów, - inwentaryzacja dokonana we własnym zakresie, - Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. Nr 207 z 2003 r. z p.zm.), - Ustawa Prawo Wodne (Dz. U. z 2005 r. Nr 329 z p.zm.), - Przepisy Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznej wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego (Dz. U. Nr 202 z 2004 r. poz. 2072), - Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów projektowych oraz planowanych kosztów 4

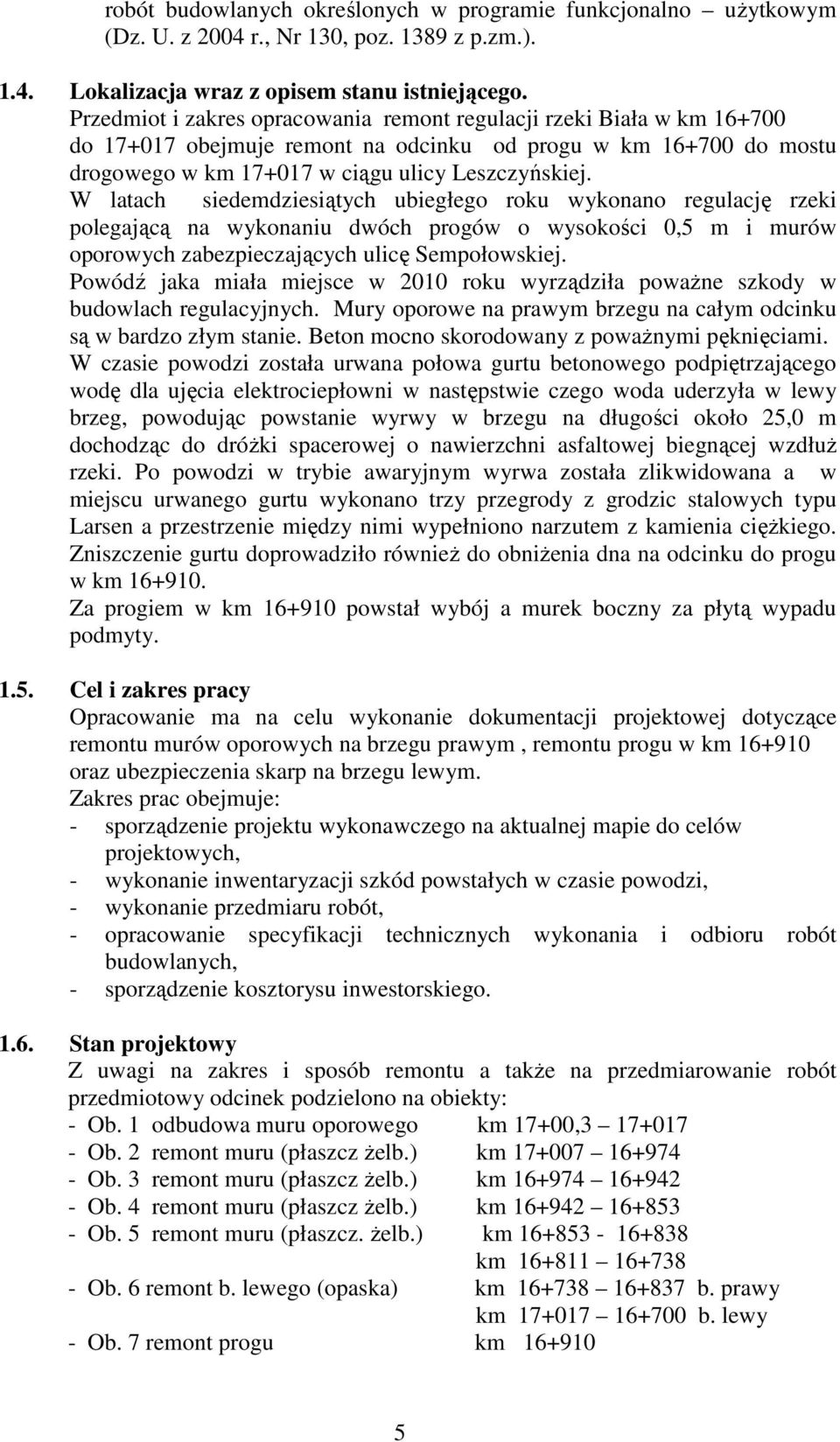

5 robót budowlanych określonych w programie funkcjonalno użytkowym (Dz. U. z 2004 r., Nr 130, poz z p.zm.) Lokalizacja wraz z opisem stanu istniejącego. Przedmiot i zakres opracowania remont regulacji rzeki Biała w km do obejmuje remont na odcinku od progu w km do mostu drogowego w km w ciągu ulicy Leszczyńskiej. W latach siedemdziesiątych ubiegłego roku wykonano regulację rzeki polegającą na wykonaniu dwóch progów o wysokości 0,5 m i murów oporowych zabezpieczających ulicę Sempołowskiej. Powódź jaka miała miejsce w 2010 roku wyrządziła poważne szkody w budowlach regulacyjnych. Mury oporowe na prawym brzegu na całym odcinku są w bardzo złym stanie. Beton mocno skorodowany z poważnymi pęknięciami. W czasie powodzi została urwana połowa gurtu betonowego podpiętrzającego wodę dla ujęcia elektrociepłowni w następstwie czego woda uderzyła w lewy brzeg, powodując powstanie wyrwy w brzegu na długości około 25,0 m dochodząc do dróżki spacerowej o nawierzchni asfaltowej biegnącej wzdłuż rzeki. Po powodzi w trybie awaryjnym wyrwa została zlikwidowana a w miejscu urwanego gurtu wykonano trzy przegrody z grodzic stalowych typu Larsen a przestrzenie między nimi wypełniono narzutem z kamienia ciężkiego. Zniszczenie gurtu doprowadziło również do obniżenia dna na odcinku do progu w km Za progiem w km powstał wybój a murek boczny za płytą wypadu podmyty Cel i zakres pracy Opracowanie ma na celu wykonanie dokumentacji projektowej dotyczące remontu murów oporowych na brzegu prawym, remontu progu w km oraz ubezpieczenia skarp na brzegu lewym. Zakres prac obejmuje: - sporządzenie projektu wykonawczego na aktualnej mapie do celów projektowych, - wykonanie inwentaryzacji szkód powstałych w czasie powodzi, - wykonanie przedmiaru robót, - opracowanie specyfikacji technicznych wykonania i odbioru robót budowlanych, - sporządzenie kosztorysu inwestorskiego Stan projektowy Z uwagi na zakres i sposób remontu a także na przedmiarowanie robót przedmiotowy odcinek podzielono na obiekty: - Ob. 1 odbudowa muru oporowego km 17+00, Ob. 2 remont muru (płaszcz żelb.) km Ob. 3 remont muru (płaszcz żelb.) km Ob. 4 remont muru (płaszcz żelb.) km Ob. 5 remont muru (płaszcz. żelb.) km km Ob. 6 remont b. lewego (opaska) km b. prawy km b. lewy - Ob. 7 remont progu km

6 OBIEKT 1 W km , projektuje się odbudowę muru oporowego żelbetowego o długości 8,5 m (od mostu do murka wylotu kanalizacji z klapą zwrotną oraz od wylotu do istniejącego muru oporowego). Nachylenie muru dostosowano do nachylenia istniejącego muru. Zasyp za murem po wykonaniu izolacji ściany odziemnej należy wykonać z gruntu niewysadzinowego z zagęszczeniem zagęszczarkami mechanicznymi. OBIEKT 2 do 4 Na całej długości remontowanych murów na lewym brzegu za wyjątkiem odcinka przekroczenia koryta przez kolektor śr. 2 x 600 mm zaprojektowano ściankę szczelną z grodzic stalowych G62 typu Larsen długości 3,0 i 4,0m, która będzie oparciem dla projektowanych ław betonowych murów. Góra ścianki wznosić będzie się 30 cm nad teoretyczne dno rzeki. Na odcinku w miejscu przekroczenia koryta przez kolektor 2 x 600 mm należy w pierwszej kolejności wykonać odkrywkę a następnie ławę żelbetową jak dla muru w km , Po skuciu zniszczonego betonu ław fundamentowych i oczyszczeniu z gruzu betonowego należy wykonać ławy z betonu BH 25 w oparciu o ściankę szczelną. Następnie po skuciu zmurszałego i zniszczonego betonu z powierzchni ściany muru, po nawierceniu otworów i osadzeniu kotew stalowych śr. 14 mm na zaprawie cementowej wykonać montaż zbrojenia i siatek zbrojarskich za pomocą spawania. Płaszcz żelbetowy gr. 25 cm betonować przy użyciu pompy do betonu. Dylatować co 10 m taśmą dylatacycjną PCV szerokości 25 cm. Wzdłuż ścianki szczelnej wykonać narzut kamienny z kamienia ciężkiego. OBIEKT 5 Odcinek muru w km i , znajduje się w dobrym stanie. Projektuje się wykonanie oczyszczenia mechanicznego z mchu i skucie zmurszałego betonu warstwą grubości do 2 cm. Na tak przygotowanych powierzchniach ławy i ściany wykonać płaszcz żelbetowy grubości 20 cm. Wzdłuż muru ułożyć narzut kamienny. Roboty wykonywać pod osłoną grodzy ziemnej. OBIEKT 6 Na brzegu lewym w km do i na brzegu prawym w km do projektuje się dla ubezpieczenia skarpy opaskę siatkowo-kamienną o wymiarach 1,5x0,5; 1,0x0,5; 0,5x0,5 obetonowaną betonem BH 25. Materace opaski układać na uprzednio wykonanej wyściółce faszynowej gr. 25 cm. Skarpę powyżej opaski wyprofilować do nachylenia 1:3 i ubezpieczyć brukiem z kamienia gr. 25 cm na podsypce cementowo-piaskowej gr. 15 cm. Pozostałą powierzchnie po plantowaniu i humusowaniu obsiać mieszanką traw. OBIEKT 7 Na progu w km przelewy i płyty wypadu są w dobrym stanie. Remontowi podlegać będzie skarpa lewego brzegu oraz wybój poniżej drugiej 6

7 płyty betonowej. Brzeg prawy to mur oporowy na którym wykonany zostanie płaszcz żelbetowy ujęty w obiekcie 4. Murek boczny wyburzyć zgodnie z rys. nr 7. Poniżej drugiej płyty dennej projektuje się wykonanie gurtu z koszy siatkowo-kamiennych 1,0x1,0 obetonowanych. Na przedłużeniu proj. gurtu wykonać skrzydło z betonu BH 25. Poniżej wykonanego gurtu powstały wybój na długości 6,0m należy ubezpieczyć kamieniem ciężkim układanym koparką. Skarpę progu między skrzydłami o nachyleniu 1:1,5 ubezpieczyć brukiem z kamienia gr. 25 cm na podsypce cementowo-piaskowej gr. 15 cm Technologia wykonania robót Wszystkie roboty budowlane w korycie rzeki należy prowadzić pod osłoną gródz ziemnych a wodę pompować pompami spalinowymi. Do wykonania nasypów gródz należy wykorzystać grunt z wykopów. Dostarczanie materiałów do miejsca wbudowania może odbywać się jedynie z projektowanej rampy w km i nasypów w korycie rzeki. Pogrążanie ścianki szczelnej prowadzić z nasypu grodzy używając wibromłotów.. Po zakończeniu robót część mas ziemnych w ilości 309,5m3 rozplantować po dnie koryta rzeki a pozostały nadmiar w ilości 692,9 m3 wywieźć poza teren budowy. Roboty prowadzić w okresie niskich stanów wody. 1.8 Obliczenia hydrologiczne Obliczenie maksymalnych przepływów rocznych o określonym prawdopodobieństwie przewyższenia oraz przepływów maksymalnych w latach 2007 i 2010roku dla rzeki Białej w km zostały opracowane przez Biuro Prognoz Hydrologicznych w Krakowie (Załącznik do projektu). Z opracowania przepływ miarodajny i kontrolny dla przekroju wynosi; - przepływ miarodajny Qm = Q2% = 183 m3/sek - przepływ kontrolny Qk = Q0,5% = 249m3/sek Dla powyższych przepływów obliczono napełnienie w przekroju w km i wynosi: - dla Q0,5% H = 2,32m ( rzędna 320,43), V = 4,82m/sek - dla Q2% H = 1,93m (rzędna 320,02), V = 4,50m/sek Na podstawie obliczeń stwierdza się że przepływ kontrolny mieści się w korycie rzeki Zabezpieczenie ludzi i mienia. Wokół pracującego sprzętu wyznaczyć strefy ochronne, a teren robót oznakować zgodnie z przepisami BHP. Z uwagi iż roboty prowadzone są nad rzeką należy oznakować, a plac budowy musi być wyposażony w sprzęt ratunkowy tj. koło ratunkowe z linką, bosak. Teren budowy należy zabezpieczyć przed dostępem osób niepowołanych. Roboty należy prowadzić zgodnie z obowiązującymi ogólnymi przepisami BHP przy robotach budowlano montażowych i ziemnych oraz pod nadzorem osób uprawnionych. 1.10Warunki ogólne BHP Prace należy prowadzić zgodnie z instrukcjami: - ogólną BHP 7

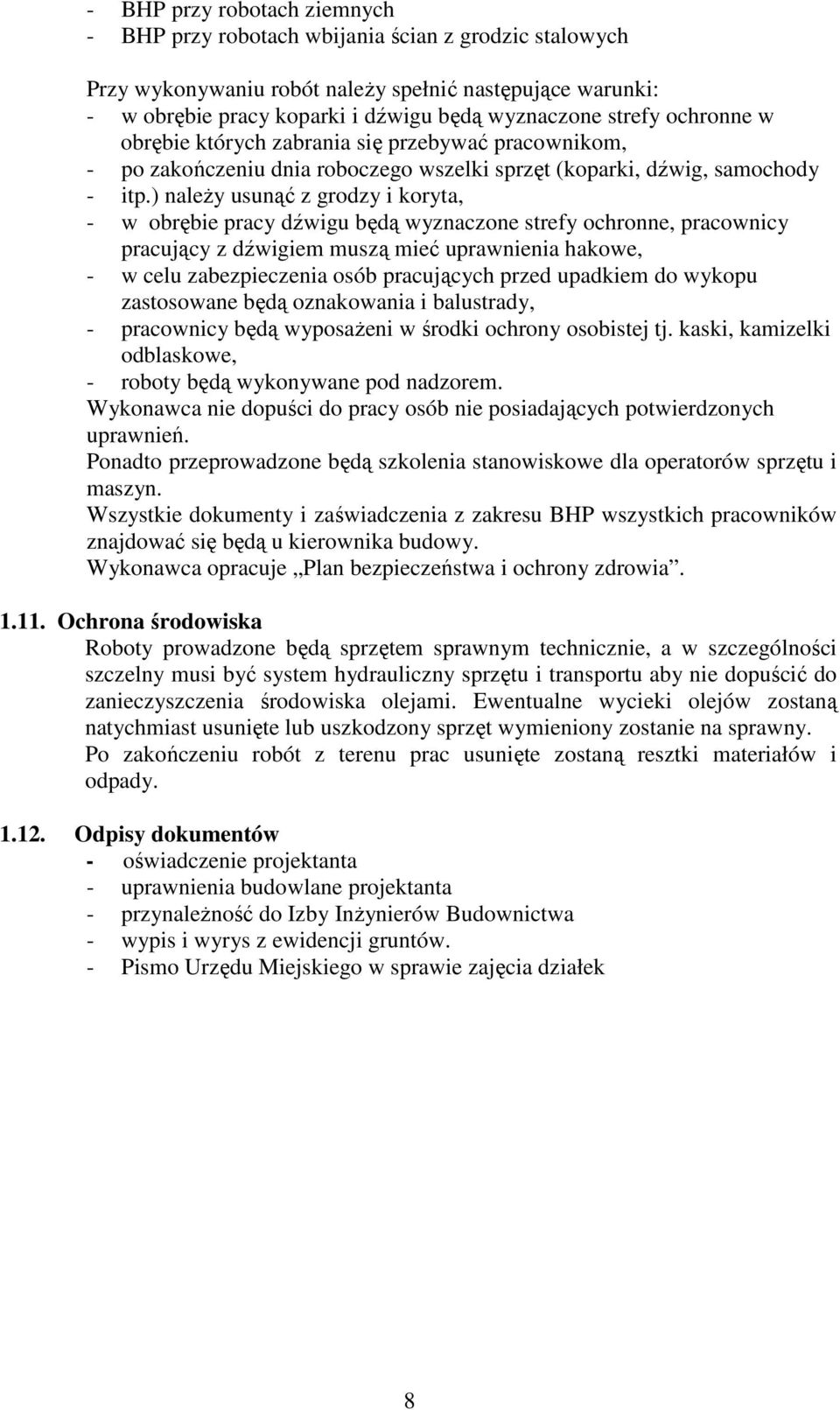

8 - BHP przy robotach ziemnych - BHP przy robotach wbijania ścian z grodzic stalowych Przy wykonywaniu robót należy spełnić następujące warunki: - w obrębie pracy koparki i dźwigu będą wyznaczone strefy ochronne w obrębie których zabrania się przebywać pracownikom, - po zakończeniu dnia roboczego wszelki sprzęt (koparki, dźwig, samochody - itp.) należy usunąć z grodzy i koryta, - w obrębie pracy dźwigu będą wyznaczone strefy ochronne, pracownicy pracujący z dźwigiem muszą mieć uprawnienia hakowe, - w celu zabezpieczenia osób pracujących przed upadkiem do wykopu zastosowane będą oznakowania i balustrady, - pracownicy będą wyposażeni w środki ochrony osobistej tj. kaski, kamizelki odblaskowe, - roboty będą wykonywane pod nadzorem. Wykonawca nie dopuści do pracy osób nie posiadających potwierdzonych uprawnień. Ponadto przeprowadzone będą szkolenia stanowiskowe dla operatorów sprzętu i maszyn. Wszystkie dokumenty i zaświadczenia z zakresu BHP wszystkich pracowników znajdować się będą u kierownika budowy. Wykonawca opracuje Plan bezpieczeństwa i ochrony zdrowia Ochrona środowiska Roboty prowadzone będą sprzętem sprawnym technicznie, a w szczególności szczelny musi być system hydrauliczny sprzętu i transportu aby nie dopuścić do zanieczyszczenia środowiska olejami. Ewentualne wycieki olejów zostaną natychmiast usunięte lub uszkodzony sprzęt wymieniony zostanie na sprawny. Po zakończeniu robót z terenu prac usunięte zostaną resztki materiałów i odpady Odpisy dokumentów - oświadczenie projektanta - uprawnienia budowlane projektanta - przynależność do Izby Inżynierów Budownictwa - wypis i wyrys z ewidencji gruntów. - Pismo Urzędu Miejskiego w sprawie zajęcia działek 8

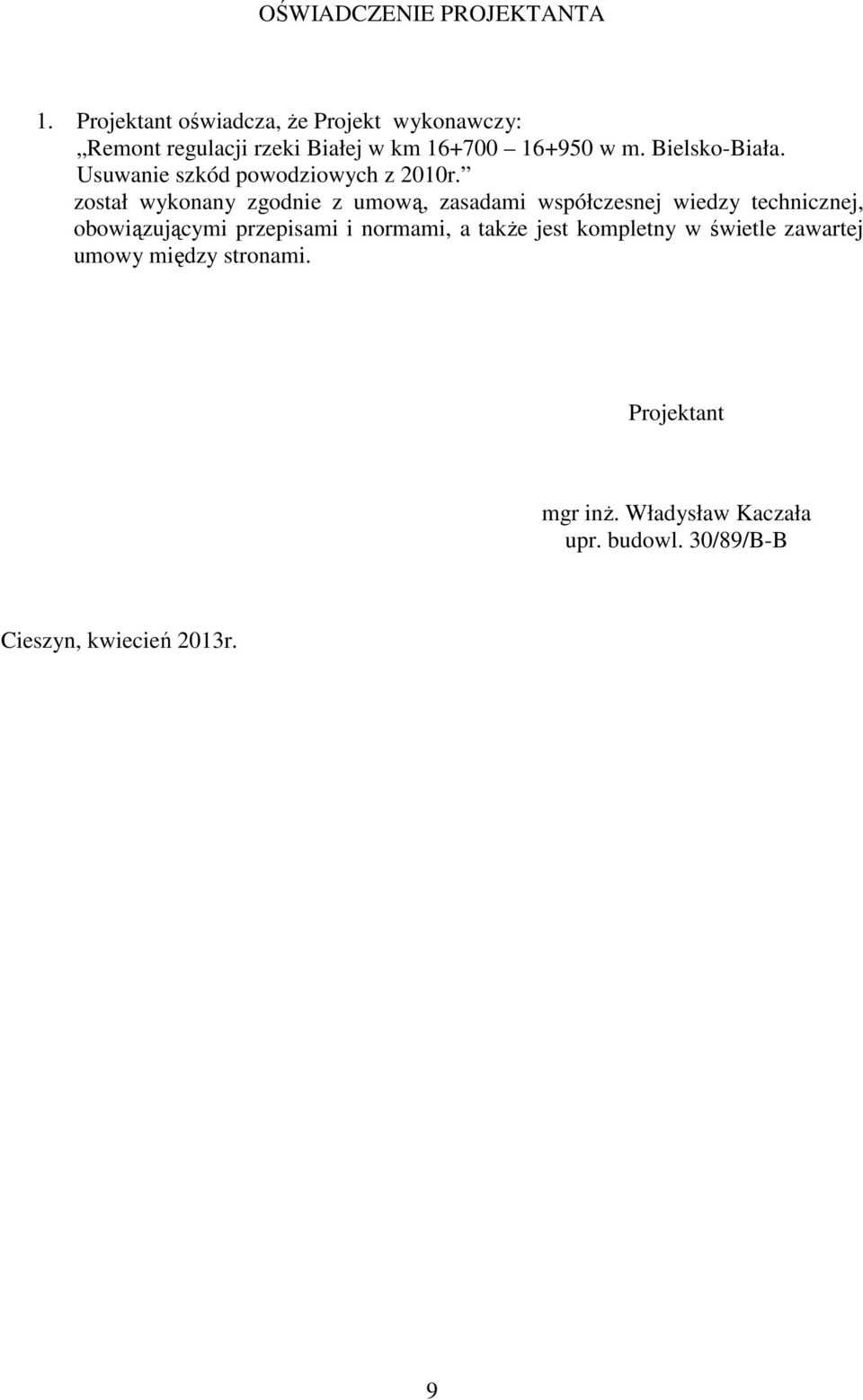

9 OŚWIADCZENIE PROJEKTANTA 1. Projektant oświadcza, że Projekt wykonawczy: Remont regulacji rzeki Białej w km w m. Bielsko-Biała. Usuwanie szkód powodziowych z 2010r. został wykonany zgodnie z umową, zasadami współczesnej wiedzy technicznej, obowiązującymi przepisami i normami, a także jest kompletny w świetle zawartej umowy między stronami. Projektant mgr inż. Władysław Kaczała upr. budowl. 30/89/B-B Cieszyn, kwiecień 2013r. 9

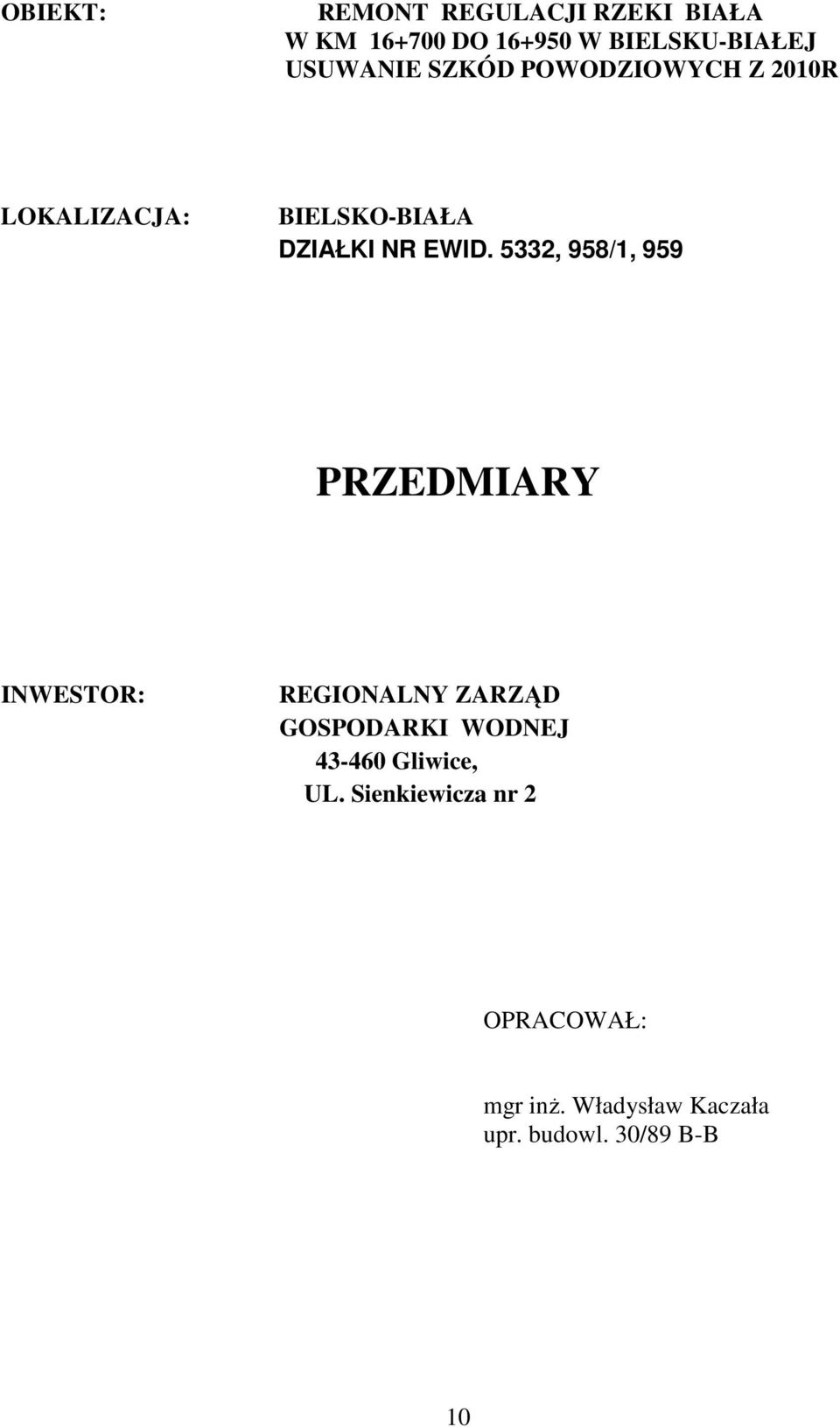

10 OBIEKT: REMONT REGULACJI RZEKI BIAŁA W KM DO W BIELSKU-BIAŁEJ USUWANIE SZKÓD POWODZIOWYCH Z 2010R LOKALIZACJA: BIELSKO-BIAŁA DZIAŁKI NR EWID. 5332, 958/1, 959 PRZEDMIARY INWESTOR: REGIONALNY ZARZĄD GOSPODARKI WODNEJ Gliwice, UL. Sienkiewicza nr 2 OPRACOWAŁ: mgr inż. Władysław Kaczała upr. budowl. 30/89 B-B 10

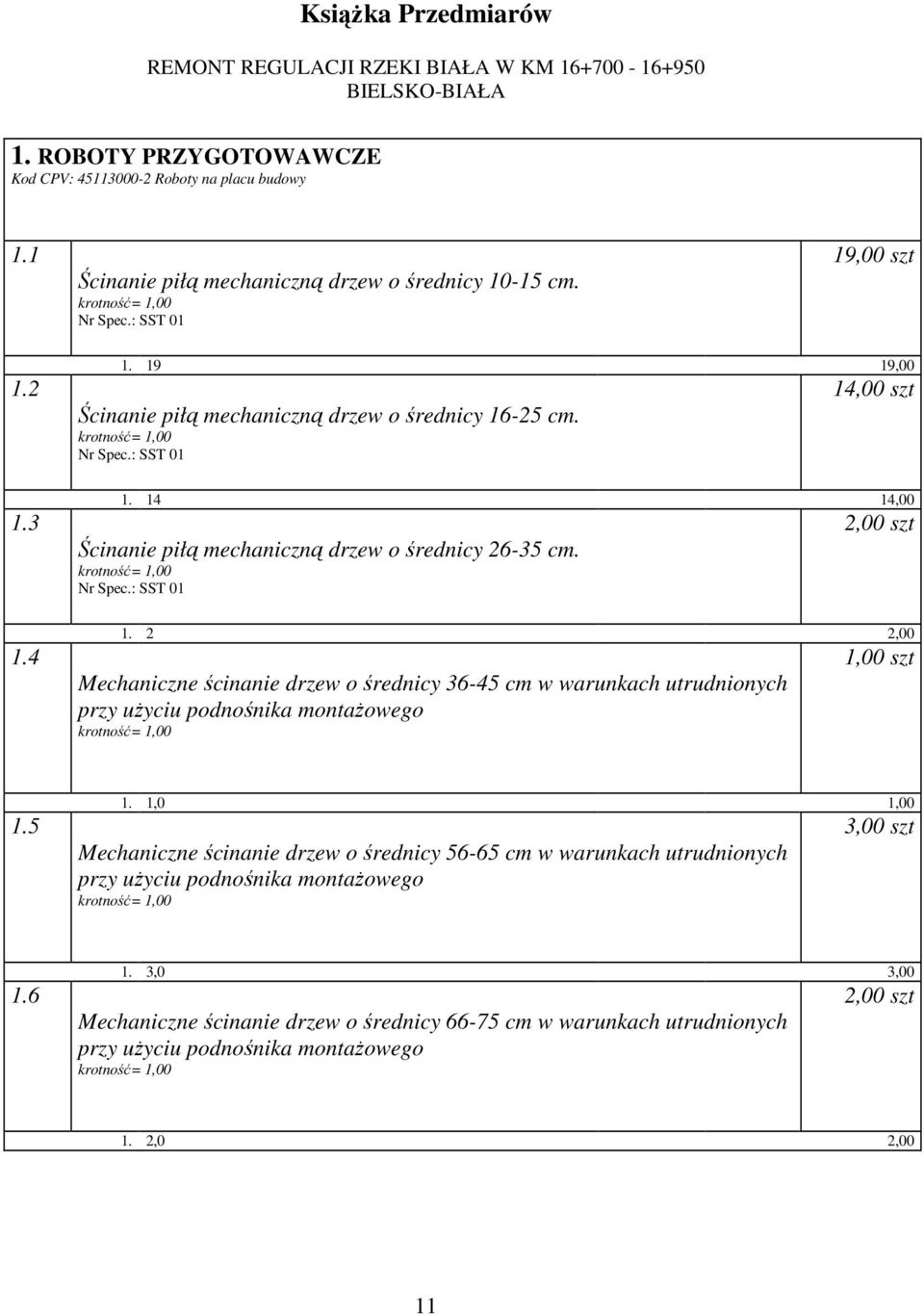

11 Książka Przedmiarów REMONT REGULACJI RZEKI BIAŁA W KM BIELSKO-BIAŁA 1. ROBOTY PRZYGOTOWAWCZE Kod CPV: Roboty na placu budowy 1.1 Ścinanie piłą mechaniczną drzew o średnicy cm. Nr Spec.: SST 01 19,00 szt ,00 Ścinanie piłą mechaniczną drzew o średnicy cm. Nr Spec.: SST 01 14,00 szt ,00 Ścinanie piłą mechaniczną drzew o średnicy cm. Nr Spec.: SST 01 2,00 szt ,00 Mechaniczne ścinanie drzew o średnicy cm w warunkach utrudnionych przy użyciu podnośnika montażowego 1,00 szt ,0 1,00 Mechaniczne ścinanie drzew o średnicy cm w warunkach utrudnionych przy użyciu podnośnika montażowego 3,00 szt ,0 3,00 Mechaniczne ścinanie drzew o średnicy cm w warunkach utrudnionych przy użyciu podnośnika montażowego 2,00 szt 1. 2,0 2,00 11

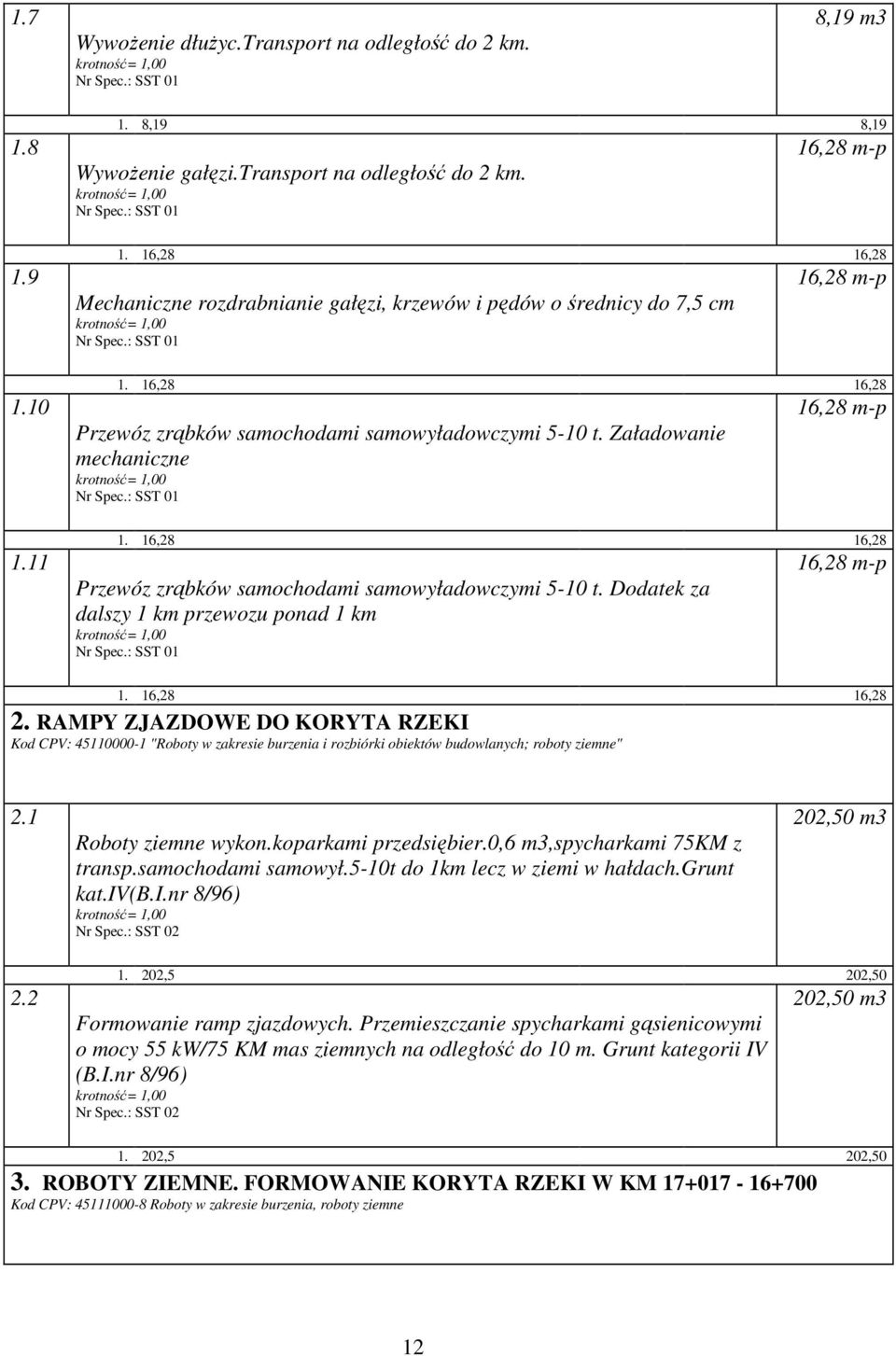

12 1.7 Wywożenie dłużyc.transport na odległość do 2 km. Nr Spec.: SST 01 8,19 m ,19 8,19 Wywożenie gałęzi.transport na odległość do 2 km. Nr Spec.: SST 01 16,28 m-p ,28 16,28 Mechaniczne rozdrabnianie gałęzi, krzewów i pędów o średnicy do 7,5 cm Nr Spec.: SST 01 16,28 m-p ,28 16,28 Przewóz zrąbków samochodami samowyładowczymi 5-10 t. Załadowanie mechaniczne Nr Spec.: SST 01 16,28 m-p ,28 16,28 Przewóz zrąbków samochodami samowyładowczymi 5-10 t. Dodatek za dalszy 1 km przewozu ponad 1 km Nr Spec.: SST 01 16,28 m-p 1. 16,28 16,28 2. RAMPY ZJAZDOWE DO KORYTA RZEKI Kod CPV: "Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne" 2.1 Roboty ziemne wykon.koparkami przedsiębier.0,6 m3,spycharkami 75KM z transp.samochodami samowył.5-10t do 1km lecz w ziemi w hałdach.grunt kat.iv(b.i.nr 8/96) Nr Spec.: SST ,50 m ,5 202,50 Formowanie ramp zjazdowych. Przemieszczanie spycharkami gąsienicowymi o mocy 55 kw/75 KM mas ziemnych na odległość do 10 m. Grunt kategorii IV (B.I.nr 8/96) Nr Spec.: SST ,50 m ,5 202,50 3. ROBOTY ZIEMNE. FORMOWANIE KORYTA RZEKI W KM Kod CPV: Roboty w zakresie burzenia, roboty ziemne 12

13 3.1 Wykop na odkład koparkami podsiębiernymi o pojemności łyżki 0,60 m3, głębokość wykopu do 3,00m. Grunt kategorii III-IV. Nr Spec.: SST ,10 m ,1 663,10 Nasypy wykonywane koparkami zgarniakowymi 0,60 m3 z bezpośrednim przerzutem gruntu uzyskanego z ukopu. Grunt kategorii III-IV Nr Spec.: SST ,80 m ,8 151,80 Zagęszczenie nasypów zagęszczarkami. Grunt sypki kategorii I-III Nr Spec.: SST ,80 m ,8 151,80 Przemieszczanie spycharkami gąsienicowymi o mocy 74 kw/100 KM mas ziemnych na odległość do 10 m. Grunt kategorii IV (B.I.nr 8/96). Rozplantowanie ziemi w korycie rzeki. Przepych na odl. 20m Nr Spec.: SST ,50 m ,1-353,6 309,50 Przemieszczanie spycharkami 74 kw/100 KM mas ziemnych - Nakłady dodatkowe za dalsze rozpoczęte 10m odległości w przedziałach m.grunt kat.iv(b.i.nr 8/96). Krotność = 1 Nr Spec.: SST ,50 m ,5 309,50 4. ROBOTY REMONTOWE UBEZPIECZEŃ Kod CPV: Budowa obiektów inżynierii wodnej 1. ROBOTY ZIEMNE Wykop na odkład koparkami podsiębiernymi o pojemności łyżki 0,60 m3, głębokość wykopu do 3,00m. Grunt kategorii III-IV. Wykop mech. 90%. Nr Spec.: SST ,10 m , ,10 Dokop ręczny w gruntach kategorii IV,ze złożeniem urobku na odkład. Nr Spec.: SST 02 19,50 m ,5 19,50 13

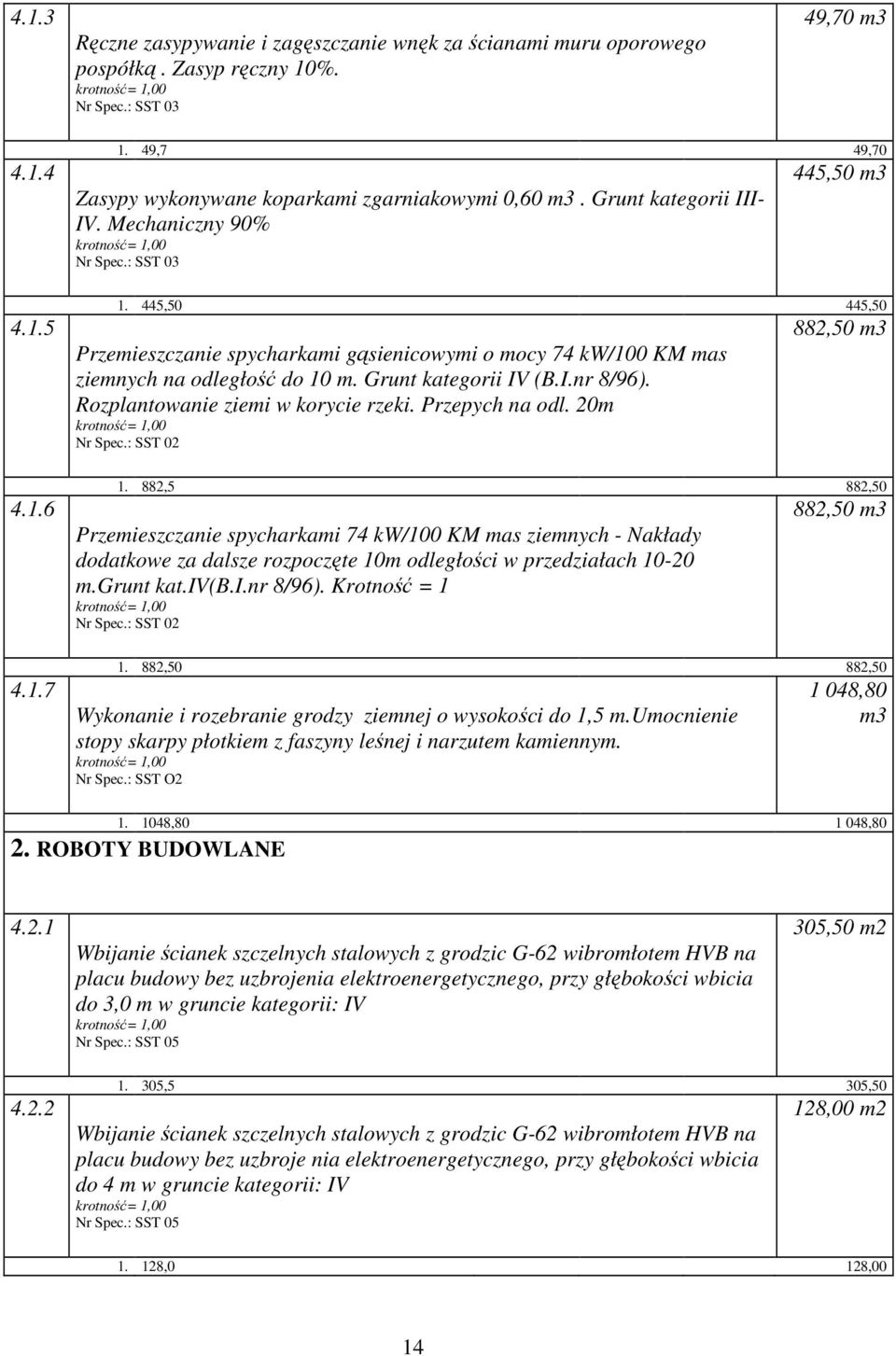

14 4.1.3 Ręczne zasypywanie i zagęszczanie wnęk za ścianami muru oporowego pospółką. Zasyp ręczny 10%. Nr Spec.: SST 03 49,70 m ,7 49,70 Zasypy wykonywane koparkami zgarniakowymi 0,60 m3. Grunt kategorii III- IV. Mechaniczny 90% Nr Spec.: SST ,50 m ,50 445,50 Przemieszczanie spycharkami gąsienicowymi o mocy 74 kw/100 KM mas ziemnych na odległość do 10 m. Grunt kategorii IV (B.I.nr 8/96). Rozplantowanie ziemi w korycie rzeki. Przepych na odl. 20m Nr Spec.: SST ,50 m ,5 882,50 Przemieszczanie spycharkami 74 kw/100 KM mas ziemnych - Nakłady dodatkowe za dalsze rozpoczęte 10m odległości w przedziałach m.grunt kat.iv(b.i.nr 8/96). Krotność = 1 Nr Spec.: SST ,50 m ,50 882,50 Wykonanie i rozebranie grodzy ziemnej o wysokości do 1,5 m.umocnienie stopy skarpy płotkiem z faszyny leśnej i narzutem kamiennym. Nr Spec.: SST O ,80 m , ,80 2. ROBOTY BUDOWLANE Wbijanie ścianek szczelnych stalowych z grodzic G-62 wibromłotem HVB na placu budowy bez uzbrojenia elektroenergetycznego, przy głębokości wbicia do 3,0 m w gruncie kategorii: IV Nr Spec.: SST ,50 m ,5 305,50 Wbijanie ścianek szczelnych stalowych z grodzic G-62 wibromłotem HVB na placu budowy bez uzbroje nia elektroenergetycznego, przy głębokości wbicia do 4 m w gruncie kategorii: IV Nr Spec.: SST ,00 m ,0 128,00 14

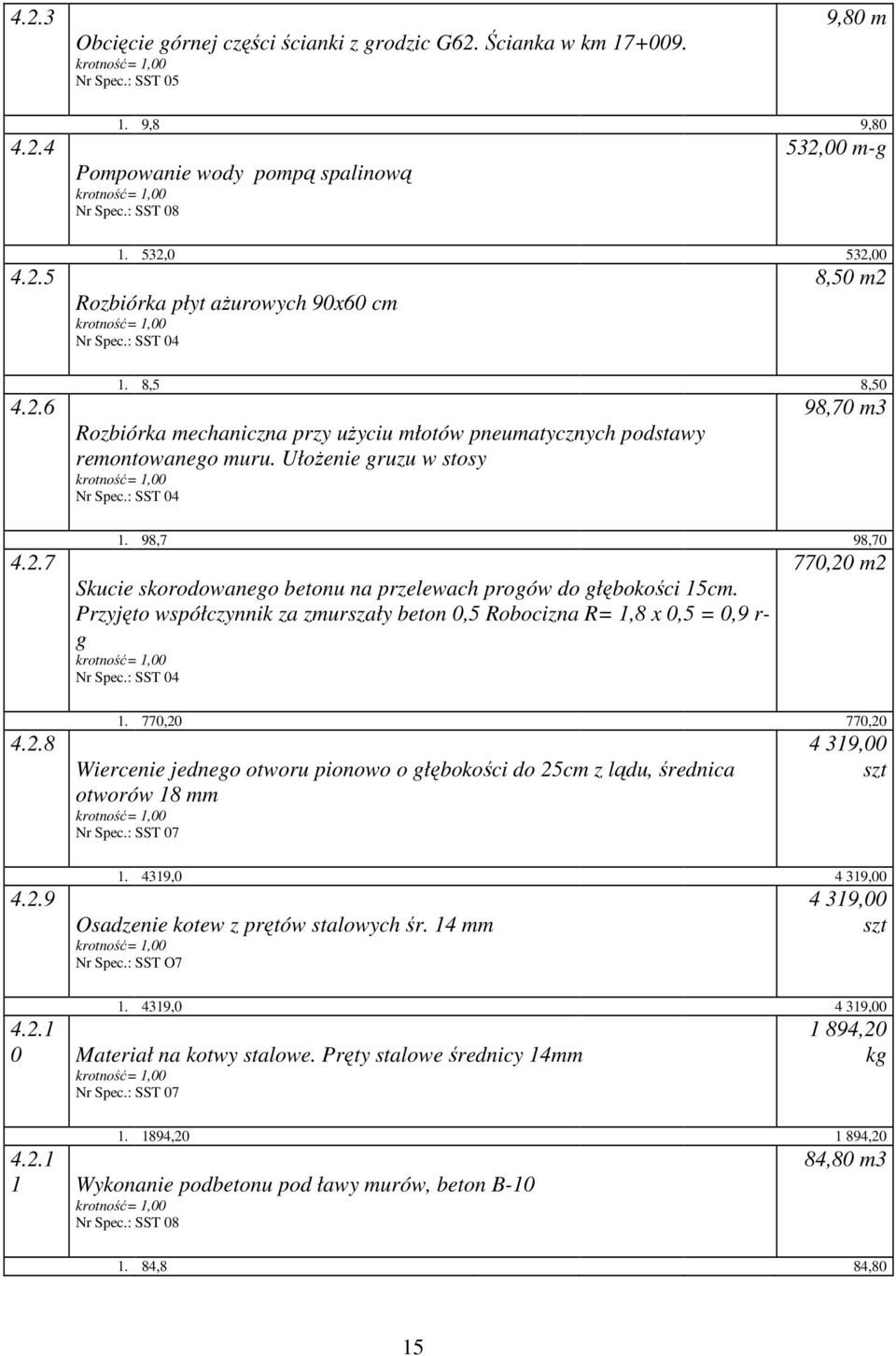

15 4.2.3 Obcięcie górnej części ścianki z grodzic G62. Ścianka w km Nr Spec.: SST 05 9,80 m ,8 9,80 Pompowanie wody pompą spalinową Nr Spec.: SST ,00 m-g ,0 532,00 Rozbiórka płyt ażurowych 90x60 cm Nr Spec.: SST 04 8,50 m ,5 8,50 Rozbiórka mechaniczna przy użyciu młotów pneumatycznych podstawy remontowanego muru. Ułożenie gruzu w stosy Nr Spec.: SST 04 98,70 m ,7 98,70 Skucie skorodowanego betonu na przelewach progów do głębokości 15cm. Przyjęto współczynnik za zmurszały beton 0,5 Robocizna R= 1,8 x 0,5 = 0,9 r- g Nr Spec.: SST ,20 m ,20 770,20 Wiercenie jednego otworu pionowo o głębokości do 25cm z lądu, średnica otworów 18 mm Nr Spec.: SST ,00 szt , ,00 Osadzenie kotew z prętów stalowych śr. 14 mm Nr Spec.: SST O ,00 szt , , Materiał na kotwy stalowe. Pręty stalowe średnicy 14mm Nr Spec.: SST ,20 kg , , Wykonanie podbetonu pod ławy murów, beton B-10 Nr Spec.: SST 08 84,80 m ,8 84,80 15

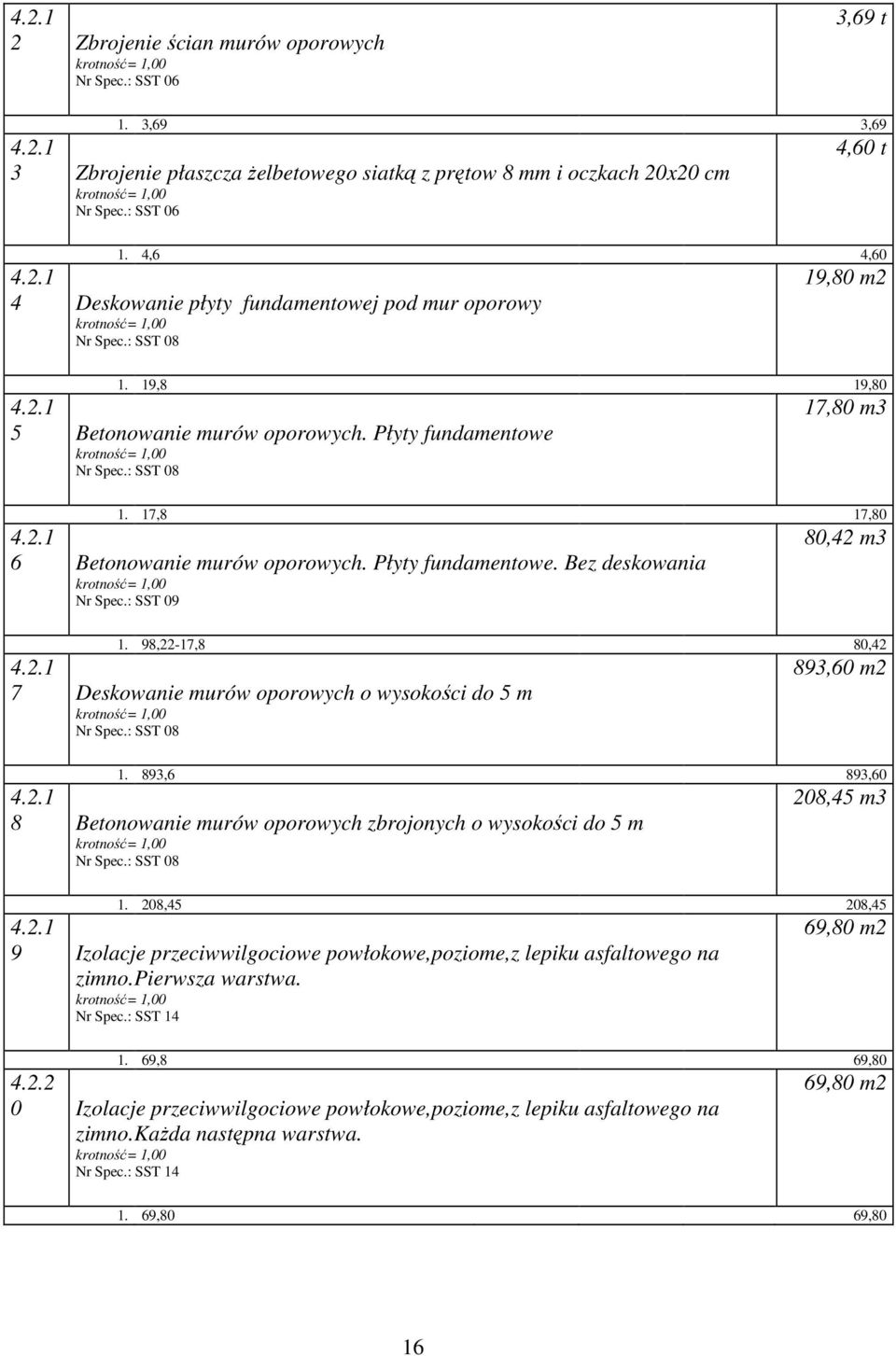

16 Zbrojenie ścian murów oporowych Nr Spec.: SST 06 3,69 t 1. 3,69 3, Zbrojenie płaszcza żelbetowego siatką z prętow 8 mm i oczkach 20x20 cm Nr Spec.: SST 06 4,60 t 1. 4,6 4, Deskowanie płyty fundamentowej pod mur oporowy Nr Spec.: SST 08 19,80 m ,8 19, Betonowanie murów oporowych. Płyty fundamentowe Nr Spec.: SST 08 17,80 m ,8 17, Betonowanie murów oporowych. Płyty fundamentowe. Bez deskowania Nr Spec.: SST 09 80,42 m ,22-17,8 80, Deskowanie murów oporowych o wysokości do 5 m Nr Spec.: SST ,60 m ,6 893, Betonowanie murów oporowych zbrojonych o wysokości do 5 m Nr Spec.: SST ,45 m ,45 208, Izolacje przeciwwilgociowe powłokowe,poziome,z lepiku asfaltowego na zimno.pierwsza warstwa. Nr Spec.: SST 14 69,80 m ,8 69, Izolacje przeciwwilgociowe powłokowe,poziome,z lepiku asfaltowego na zimno.każda następna warstwa. Nr Spec.: SST 14 69,80 m ,80 69,80 16

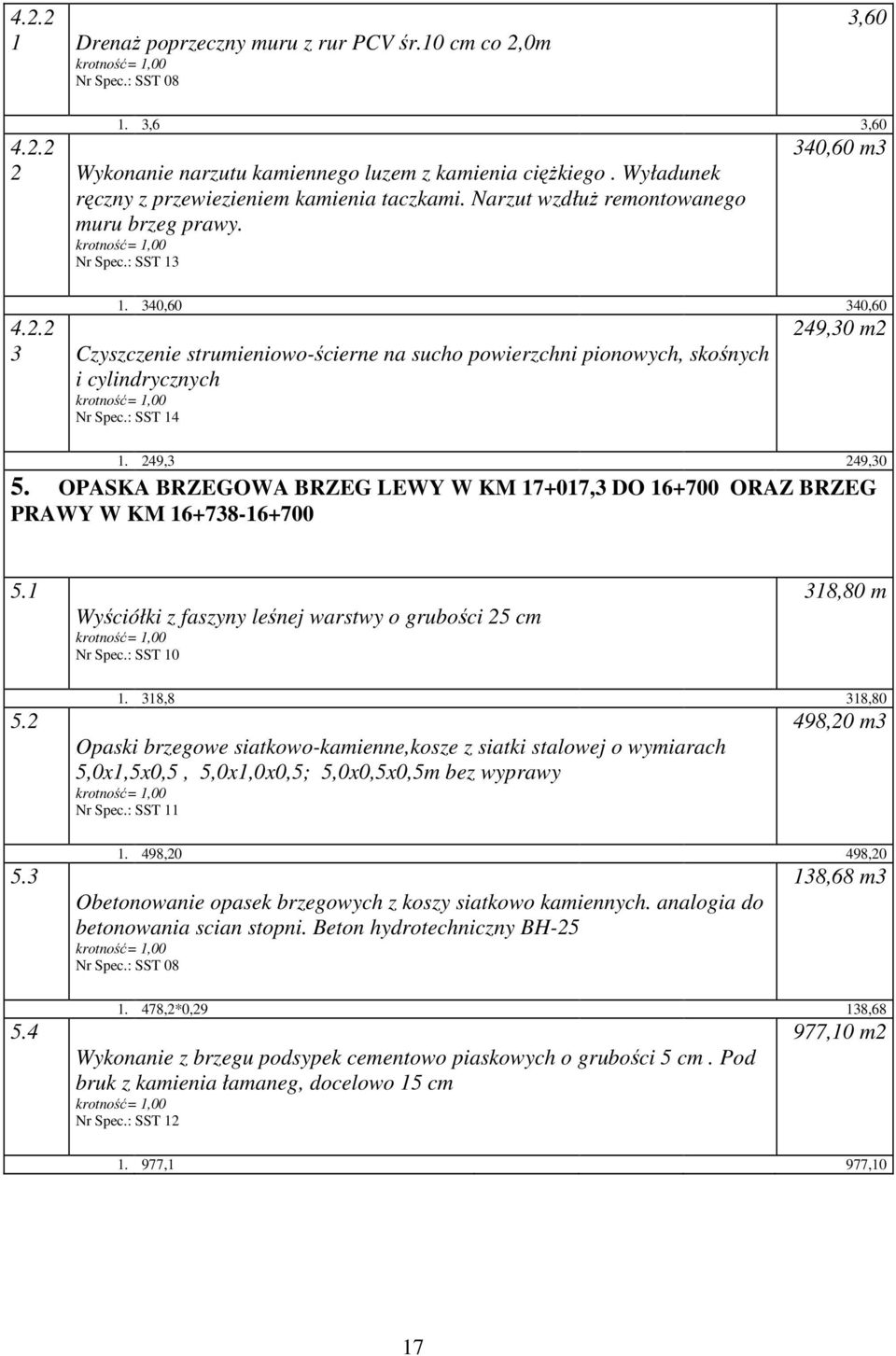

17 Drenaż poprzeczny muru z rur PCV śr.10 cm co 2,0m Nr Spec.: SST 08 3, ,6 3, Wykonanie narzutu kamiennego luzem z kamienia ciężkiego. Wyładunek ręczny z przewiezieniem kamienia taczkami. Narzut wzdłuż remontowanego muru brzeg prawy. Nr Spec.: SST ,60 m ,60 340, Czyszczenie strumieniowo-ścierne na sucho powierzchni pionowych, skośnych i cylindrycznych Nr Spec.: SST ,30 m ,3 249,30 5. OPASKA BRZEGOWA BRZEG LEWY W KM ,3 DO ORAZ BRZEG PRAWY W KM Wyściółki z faszyny leśnej warstwy o grubości 25 cm Nr Spec.: SST ,80 m ,8 318,80 Opaski brzegowe siatkowo-kamienne,kosze z siatki stalowej o wymiarach 5,0x1,5x0,5, 5,0x1,0x0,5; 5,0x0,5x0,5m bez wyprawy Nr Spec.: SST ,20 m ,20 498,20 Obetonowanie opasek brzegowych z koszy siatkowo kamiennych. analogia do betonowania scian stopni. Beton hydrotechniczny BH-25 Nr Spec.: SST ,68 m ,2*0,29 138,68 Wykonanie z brzegu podsypek cementowo piaskowych o grubości 5 cm. Pod bruk z kamienia łamaneg, docelowo 15 cm Nr Spec.: SST ,10 m ,1 977,10 17

18 5.5 Wykonanie z brzegu podsypek cementowo piaskowych.dodatek za każde dalsze 5 cm grubości. Krotność x2 krotność= 2,00 977,10 m ,1 977,10 Wykonanie na skarpach bruku o grubości 25 cm z kamienia naturalnego,średniego Nr Spec.: SST ,10 m ,1 977,10 Wykonanie z brzegu spoinowania bruku o grubości 25 cm zaprawą cementową. Nr Spec.: SST ,10 m ,1 977,10 6. ROBOTY WYKOŃCZENIOWE 6.1 Załadunek ziemi koparkami podsiębiernymi o poj.łyżki 0,60 m3 z transportem urobku samochodami samowyładowczymi 5-10 t na odl.do 10 km.grunt kat.iii-iv 692,90 m ,9 692,90 Plantowanie ręczne powierzchni gruntu rodzimego.grunt kategorii IV. Nr Spec.: SST ,50 m , ,50 Sadzenie drzew i krzewów liściastych form naturalnych na skarpach o nachyleniu do 1:2 w gruncie kat.iii bez zaprawy dołów o średnicy i głębokości 0,3 m 150,00 szt ,0 150,00 Humusowanie i obsianie skarp przy grubości warstwy humusu 5 cm. Nr Spec.: SST ,50 m , ,50 18

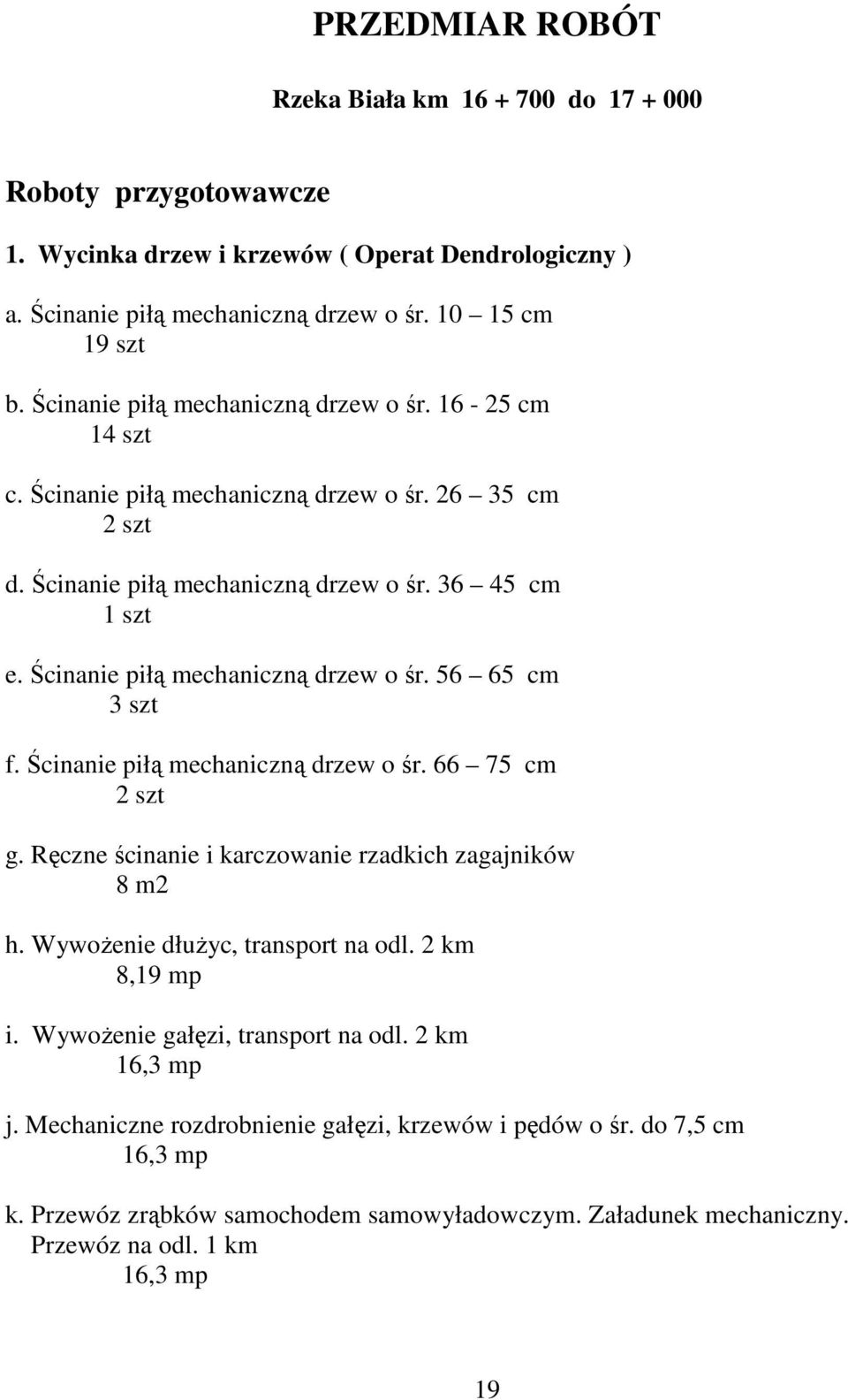

19 PRZEDMIAR ROBÓT Rzeka Biała km do Roboty przygotowawcze 1. Wycinka drzew i krzewów ( Operat Dendrologiczny ) a. Ścinanie piłą mechaniczną drzew o śr cm 19 szt b. Ścinanie piłą mechaniczną drzew o śr cm 14 szt c. Ścinanie piłą mechaniczną drzew o śr cm 2 szt d. Ścinanie piłą mechaniczną drzew o śr cm 1 szt e. Ścinanie piłą mechaniczną drzew o śr cm 3 szt f. Ścinanie piłą mechaniczną drzew o śr cm 2 szt g. Ręczne ścinanie i karczowanie rzadkich zagajników 8 m2 h. Wywożenie dłużyc, transport na odl. 2 km 8,19 mp i. Wywożenie gałęzi, transport na odl. 2 km 16,3 mp j. Mechaniczne rozdrobnienie gałęzi, krzewów i pędów o śr. do 7,5 cm 16,3 mp k. Przewóz zrąbków samochodem samowyładowczym. Załadunek mechaniczny. Przewóz na odl. 1 km 16,3 mp 19

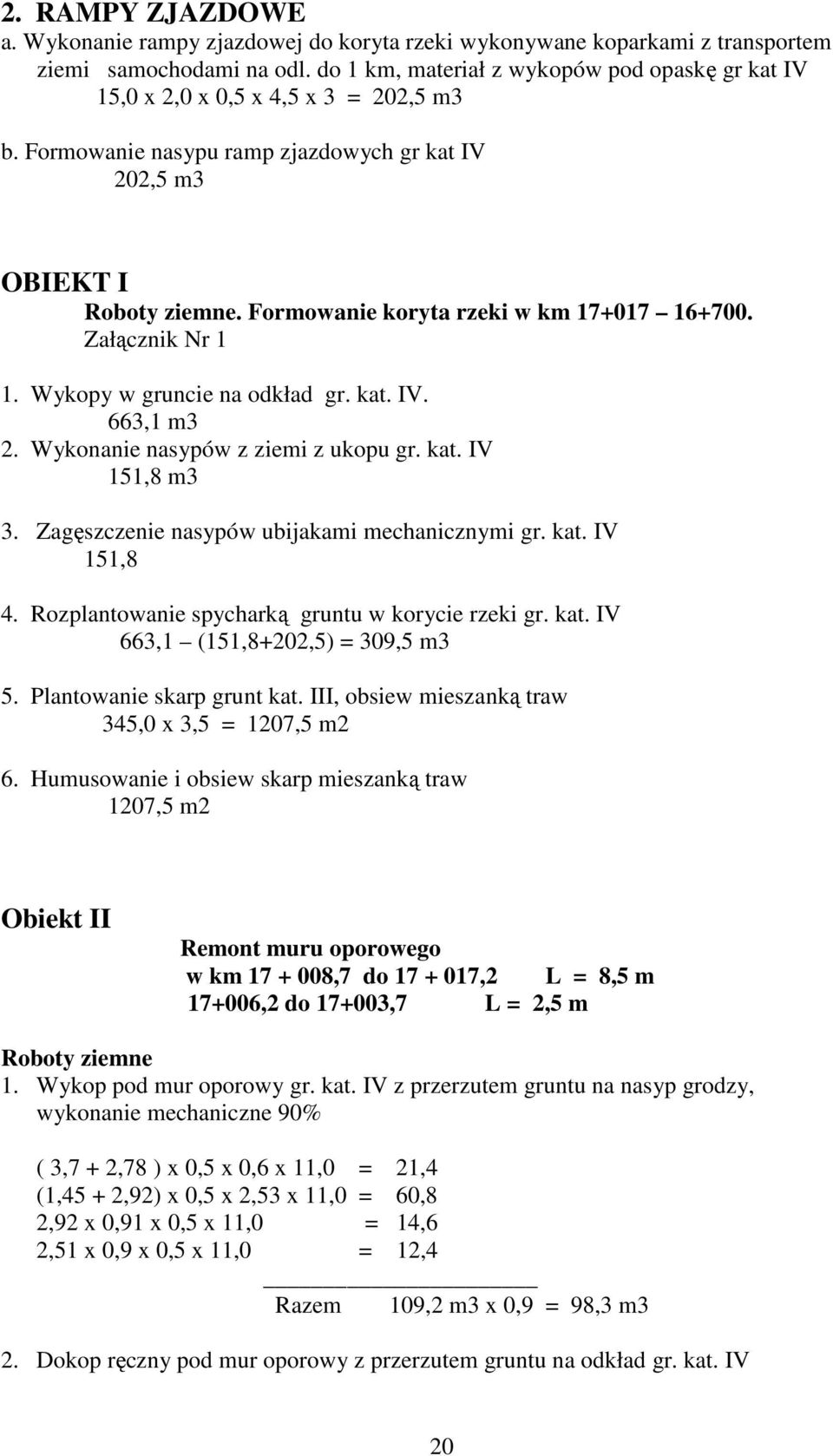

20 2. RAMPY ZJAZDOWE a. Wykonanie rampy zjazdowej do koryta rzeki wykonywane koparkami z transportem ziemi samochodami na odl. do 1 km, materiał z wykopów pod opaskę gr kat IV 15,0 x 2,0 x 0,5 x 4,5 x 3 = 202,5 m3 b. Formowanie nasypu ramp zjazdowych gr kat IV 202,5 m3 OBIEKT I Roboty ziemne. Formowanie koryta rzeki w km Załącznik Nr 1 1. Wykopy w gruncie na odkład gr. kat. IV. 663,1 m3 2. Wykonanie nasypów z ziemi z ukopu gr. kat. IV 151,8 m3 3. Zagęszczenie nasypów ubijakami mechanicznymi gr. kat. IV 151,8 4. Rozplantowanie spycharką gruntu w korycie rzeki gr. kat. IV 663,1 (151,8+202,5) = 309,5 m3 5. Plantowanie skarp grunt kat. III, obsiew mieszanką traw 345,0 x 3,5 = 1207,5 m2 6. Humusowanie i obsiew skarp mieszanką traw 1207,5 m2 Obiekt II Remont muru oporowego w km ,7 do ,2 L = 8,5 m ,2 do ,7 L = 2,5 m Roboty ziemne 1. Wykop pod mur oporowy gr. kat. IV z przerzutem gruntu na nasyp grodzy, wykonanie mechaniczne 90% ( 3,7 + 2,78 ) x 0,5 x 0,6 x 11,0 = 21,4 (1,45 + 2,92) x 0,5 x 2,53 x 11,0 = 60,8 2,92 x 0,91 x 0,5 x 11,0 = 14,6 2,51 x 0,9 x 0,5 x 11,0 = 12,4 Razem 109,2 m3 x 0,9 = 98,3 m3 2. Dokop ręczny pod mur oporowy z przerzutem gruntu na odkład gr. kat. IV 20

21 109,2 x 0,1 = 10,9 m3 3. Mechaniczne formowanie nasypu grodzy gr. kat. IV z ziemi z wykopu pod mur oporowy. 14,0 m x 2,0 m3/mb = 28,0 m3 4. Zasyp za murem pospółką z zagęszczeniem. Zasyp ręczny 10%. ( 109,2 (1,7 x 0,9 + (0,3 + 0,8) x 0,5 x 2,6 + 0,3 x 0,3 )x 11,0) x 0,1 = 10,6 m3 5. Mechaniczny zasyp za murem pospółką budowli (90% ) (109,2 3,05) x 0,9 = 93,5 m3 6. Rozplantowanie mechaniczne nadmiaru gruntu w korycie rzeki przepych na 20 m 109,2 m3 7. Pompowanie wody pompą spalinową 46,0 m-g Mur żelbetowy 1. Wykonanie podbetonu grubości 10 cm z betonu BH-10 2,1x 11,0 = 23,1 m2 2. Wykonanie i montaż zbrojenia z prętów stalowych śr mm 644,8+709,8 = 1354,6 kg 3. Deskowanie ławy fundamentowej muru oporowego 11,0 x 0,9 x 2 = 19,8 m2 4. Wykonanie ławy fundamentowej żelbetowej muru z betonu BH-25 1,8 x 0,9 x 11,0 = 17,82 m3 5. Deskowanie ścian muru oporowego 11,0 x 2 x 3,0 = 66,0 m2 6. Wykonanie muru. Betonowanie przy użyciu pompy na samochodzie. Beton BH-25. (0,3+0,8) x 0,5 x 3,0 x 11,0 = 18,15 m3 7. Drenaż muru poprzeczny z rurek PCV śr. 10 cm w odległości co 2,0 m. 4 x 0,9 = 3,6 m 8. Izolacja ściany odziemnej roztworem asfaltowym na zimno 11,0 x 4,8 = 52,8 m2 Obiekt III Remont muru w km ,3 do L = 33,3 m 21

22 1. Rozbiórka podstawy muru z przerzutem gruzu betonowego na odkład P 2a (1,50 + 1,08) x 0,5 x 0,91 = 1,17 m2 1,08 x 0,7 = 0,76 m2 Razem 1,93 m2 P-3 (1,25 + 0,94) x 0,5 x 0,84 = 0,92 m2 0,94 x 0,7 = 1,02 m2 Razem 1,94 m2 (1,93 + 0,94) x 0,5 x 33,3 = 95,6 m3 2. Obcięcie górnej części ścianki Larsena na długości 9,8 m pasem około 22 cm Ścianka w km ,6 9,8 m 3. Mechaniczne formowanie nasypu grodzy gr. kat. IV. 33,3 x 2,0 m3/mb = 66,6 m3 4. Wykonanie ścianki szczelnej z grodzic G62, H = 3,0 m. 33,3 x 3,0 = 100,0 m2 5. Pompowanie wody 46,0 m-g 6. Skucie zniszczonego betonu na ścianach muru do grub. 15 cm. 2,3 x 33,3 = 76,6 m2 7. Wiercenie otworów śr. 18 mm i głęb. 25 do 30 cm pod kotwy stalowe. 10 szt/mb x 33,3 = 333 szt. 4 szt/mb x 33,3 = 133 szt. Razem 466 szt. 8. Obsadzenie kotew stalowych śr. 14 cm na zaprawie cementowej 466 szt. 9. Materiał na kotwy, pręty stalowe śr. 14 mm, dł. 50 do 60 cm. 333 x 0,5 = 166,5 133 x 0,6 = 79,8 Razem 246,3 m x 1,21 = 298,0 kg 10. Montaż zbrojenia z prętów śr. 12 mm i 10 mm spawanych do kotew. - Pręty śr. 12 mm, 4 szt/mb długości średnio 399 cm 4 szt. x 33,3 x 3,99 x 0,98 = 473,0 kg - Pręty śr. 10 mm w ilości 13 szt/mb 13szt x 1,0 x 33,3 = 432,9 x 0,62 = 283,0 kg Łącznie 473, ,0 = 756,0 kg - Siatka z prętów śr. 8 mm i oczkach 20x20 cm 3,52 x 33,3 = 117,2 m2 x 5,4 kg/m2 = 632,8 kg 22

23 11. Wykonanie podbetonu z betonu B-10 gr. 10 do 39 cm 0,74 x 33,3 = 24,6 m2 12. Betonowanie ławy żelbetowej muru bez deskowania przy użyciu pompy do betonu. Beton BH 25 0,71 x 0,74 x 33,3 = 17,49 m3 13. Deskowanie ściany muru oporowego ( płaszcza żelbetowego) 33,3 x 3,4 = 113,2 m2 14. Wykonanie płaszcza żelbetowego gr. 25 cm, betonownie przy użyciu pompy do betonu na samochodzie. Beton BH-25. 3,40 x 33,3 = 113,2 m2 x 0,25 = 28,3 m3 15. Rozplantowanie mechaniczne nadmiaru gruntu w korycie rzeki 95,6 m3 16. Wykonanie narzutu kamiennego podwodnego wzdłuż podstawy muru oporowego ( ściany z grodzic ) 33,3m x 0,8m2 = 26,6 m3 Obiekt IV Remont muru w km do L = 32,0 m 1. Ścianka szczelna z grodzic G 62, dł. L = 4,0 m 4,0 x 32,0 m = 128,0 m2 2. Skucie zniszczonego betonu na powierzchni muru oporowego gr. około 10,0 cm. 3,75 x 32,0 = 112,0 m2 3. Wykonanie i rozebranie grodzy ziemnej 2,0 m3/mb 34,0 x 2,0 = 64,0 m3 4. Pompowanie wody pompą spalinową 100 m-g 5. Wiercenie otworów śr. 18 mm i głębokości 25 cm do 30 cm dla osadzenia kotew stalowych 13 szt./mb x 32,0 = 416 szt. 6. Osadzenie kotew z prętów stalowych śr. 14 mm na zaprawie cementowej szt Materiał na kotwy pręty stalowe śr. 14 mm 9 x 0,45 x 32,0 x 1,21 = 156,8 kg 4 x 0,8 x 32,0 x 1,21 = 123,9 kg Razem 280,7 kg 23

24 8. Wykonanie podbetonu BH-10 gr. 19 cm 1,16 x 32,0 = 37,1 m2 9. Montaż zbrojenia ławy prętami stalowymi 10 do 12 cm - pręty śr. 12 mm 5,22 x 4szt x 32,0 x 0,89 = 594,7 kg - pręty śr. 10 mm (1,0 x 15szt x 32 + (13x0,6x2)) x 0,62 = 307,3 kg Razem 902,0 kg 10. Wykonanie ławy żelbetowej muru bez deskowania i betonowaniu przy użyciu pompy na samochodzie. Beton BH 25. 0,7 x 1,16 x 32,0 = 26,0 m3 11. Deskowanie muru 43,0 x 2,54 = 109,2 m2 12. Wykonanie płaszcza żelbetowego gr. 25 cm zbrojonego siatką z prętów 8 mm i oczkach 20 x 20 cm przymocowaną do kotew stalowych. Beton BH-25.Betonowanie przy użyciu pompy do betonu. 2,54 x 0,25 = 0,63 (0,65 + 0,25) x 0,5 x 1,0 = 0,45 Razem 1,08 m3 1,08 x 43,0 = 34,6 m3 13. Zbrojenie siatką z prętów śr. 8 mm o oczkach 20 x 20 cm (0,5 + 3,0) x 32,0 = 112,0 m2 x 5,4 kg/m2 = 604,8 kg 14. Wykonanie narzutu kamiennego podwodnego wzdłuż podstawy muru oporowego ( ściany z grodzic ) 32,0m x 0,8m2 = 25,6 m3 Obiekt V Remont muru w km do L = 89,0 m 1. Wykonanie ścianki szczelnej z grodzic G do L = 24,0 H = 3,0 m do ,5 L = ,5 do L = 44,5 H = 3,0 m ( 24,0 + 44,5 ) x 3,0 = 205,5 m2 2. Wykonanie i rozbiórka grodzy ziemnej o wysokości 2,0 m3 89,0 x 2,0 = 178,0 m3 3. Pompowanie wody pompą spalinową 160 m-g 24

25 4. Skucie zniszczonego betonu na ścianie muru oporowego na grubość do 15 cm P-4 5,25 mb 39,0 x 4,6 = 179,4 m2 P-6 3,95 mb 4,5 x 4,33 = 19,5 m2 P-6a 4,71 mb 45,5 x 3,89 = 176,9 m2 Razem 375,8 m2 5. Wiercenie otworów średnicy 18 mm i głębokości 20 do 25 cm dla obsadzenia stalowych kotew. 11 x ( 39,0 + 4,5 ) = x 45,5 = 455 Razem 1379 szt. 6. Osadzenie w otworach kotew stalowych na zaprawie cementowej 1379 szt. 7. Materiał na kotwy, pręty stalowe średnicy 14 mm długości 45 cm x 0,45 x 1,21 = 620,5 kg 8. Betonowanie ławy muru bez deskowania beton BH-25. Zbrojenie siatką 20 x 20 śr. 8 cm. Materiał na deskowanie M = 0 P-4 - P-6 0,78 m2 x 39,0 = 30,4 P-6 - P-6a 0,25 m2 x 4,5 = 1,1 P-6a P-7 (0,71 + 0,24) x 0,5 x 45,5 = 21,6 Razem 53,1 m3 9. Montaż siatki z prętów śr. 8 mm i oczkach 20x20 cm do kotew stalowych 376,0 m2 x 5,4 kg/m2 = 2030,4 kg 10. Deskowanie muru płaszcza żelbetowego 89,0 x 3,4 = 302,6 m2 11. Betonowanie płaszcza żelbetowego. Beton BH-25. P-4 3,4 m x 0,25 = 0,85 39,0 x 0,88 = 34,3 P-6 3,69 m x 0,25 = 0,92 4,5 x 0,93 = 4,18 P-6a 3,79 x 0,25 = 0,95 45,5 x 0,82 = 37,31 P-7 2,8 x 0,25 = 0,7 Razem 75,8 m3 12. Wykonanie narzutu kamiennego podwodnego wzdłuż podstawy muru oporowego ( ściany z grodzic ) 89,0 x (1,07 + 1,65 + 0,8)/3 = 104,4 m3 25

26 Obiekt VI Remont muru w km do oraz w km do Odsłonięcie górnej części muru wykop ręczny na odkład 0,6 x 0,1 x ( 14,0 + 70,0) = 5,0 m3 2. Grodza ziemna 2,0m3/mb 95,0 x 2,0 = 190,0 m3 3. Mechaniczne oczyszczenie powierzchni betonowych muru z mchu (14,0 + 70,0) x 2,74 = 230,2 m2 4. Pompowanie wody pompą spalinową 180,0 m-g 5. Skucie zniszczonego betonu na ścianie muru oporowego na grubość do 15 cm 3,3 x 84,0 = 277,2m2 6. Wiercenie otworów średnicy 18 mm i głębokości 20 do 25 cm dla osadzenia stalowych kotew. 24 x 84,0 = 2016 szt 7. Osadzenie w otworach kotew stalowych na zaprawie cementowej 24 x 84,0 = 2016 szt 8. Materiał na kotwy, pręty stalowe średnicy 14 mm długości 45 cm. ( ) x 0,4 x 1,21 x 84,0 = 975,7 kg 9. Montaż siatki z prętów śr. 8 mm i oczkach 20x20 cm do kotew stalowych 2,9 x 84,0 243,6 m2 x 5,4 kg/m2 = 1315,4 kg 10. Montaż zbrojenia ławy prętami stalowymi 10 do 12 cm - pręty śr. 12 mm 1,21 x 4szt x 84,0 x 0,89 = 362,0 kg - pręty śr. 10 mm 6,0szt x 1,0m x 84,0 x 0,62 = 312,5 kg Razem = 674,5 kg 11. Deskowanie muru płaszcza żelbetowego 84,0 x (0,9+2,5) = 285,6 m2 12. Betonowanie płaszcza żelbetowego. Beton BH-25. (0,6+2,35+0,5)x0,2 + 0,8x0,25 = 0,89 m2 0,89 x 84,0 = 74,8 m3 13. Wykonanie narzutu kamiennego podwodnego wzdłuż podstawy muru oporowego. 0,95 x 91,0 = 86,4 m3 26

27 Obiekt VII Remont ubezpieczenia lewego brzegu na odcinku w km ,3 do oraz prawego brzegu na odcinku do Wykop koparką o poj. łyżki 0,6 m3 pod ubezpieczenie opaską siatkowo-kamienną Wykop w gr. kat. IV na odkład, wykop mech. 90%. Załącznik Nr ,7 m3 2. Grodza ziemna 1,5m3/mb 318,8 x 1,5m3/mb = 478,2 m3 2. Wykonanie wyściółki pod materace opaski siatkowo-kamiennej 37,8m + 281,0m = 318,8 m 4. Wykonanie opaski siatkowo-kamiennej z koszy o wymiarach przekroju: 0,5 x 1,5, 0,5 x 1,0, 0,5 x 0,5 (0,75 + 0,5 + 0,25) x (37, ,0) = 478,2 m3 5. Obetonowanie koszy siatkowo-kamiennych, beton BH ,2 x 0,2 = 95,64m3 6. Zasyp mechaniczny za opaskami gr. kat. IV. Zasyp mechaniczny 90%. Załącznik Nr 2 365,0 x 0,9 = 328,5 m3 7. Zasyp ręczny za opaskami gr. kat IV. Zasyp ręczny 10% 365,0 x 0,1 = 36,5 m3 8. Wykonanie podsypki cementowo-piaskowej gr. 15 cm. (38,0+317,3) x 2,7 = 959,3 m2 9. Wykonanie bruku z kamienia gr. 25 cm z spoinowaniem zaprawą cementowopiaskową. 959,3 m2 10. Rozplantowanie spycharką ziemi w korycie, przepych na odległość 20 m. 1042,7 365,0 = 677,7 m3 OBIEKT VIII Remont progu w km Rozbiórka płyt ażurowych brzeg lewy 8,5 x 1,0 = 8,5m 2. Mechaniczne wyburzenie murka betonowego na dł. 4,2 m 4,2 x 1,5 x 0,5 = 3,1 m3 27

28 3. Skucie górnej warstwy murka bocznego grubości do 15 cm 10,5 x 0,5 = 5,2 m2 4. Wykonanie i rozebranie grodzy ziemnej 2,0m3/mb 22,0 x 2,0 = 44,0 m3 5. Nawiercenie pionowych otworów średnicy 18 mm w ilości 4szt/mb w murku bocznym 10,5 x 4 = 42 szt 6. Osadzenie kotew z prętów stalowych śr. 14 mm na zaprawie cementowej 42 szt 7. Montaż zbrojenia z siatki zbrojarskiej z prętów śr. 8 mm i oczkach 15x15 cm 10,2 m x 0,4 m = 4,1 m2 x 5,4kg/m2 = 22,1kg 8. Nadbetonowanie murka bocznego. Beton BH 25 ( 0,1 + 0,4 ) x 0,5 x 10,5 = 1,3 m3 9. Wykop pod skrzydło gurtu na odkład gr. kat. IV. Mechaniczny 90% (1,5 + 4,5 ) x 0,5 x 2,6 x 4,0 = 31,2 m3 x 0,9 = 28,1 m3 10 Wykop ręczny pod skrzydło gurtu gr. kat. IV Ręczny 10%. 31,2 x 0,1 = 3,1 m3 10. Zasyp ręczny 10% za ścianami skrzydła z zagęszczeniem 31,2 5,1 = 26,1 m3 x 0,1 = 2,6 m3 11. Zasyp mechaniczny 90% za ścianami skrzydła. 26,1 x 0,9 = 23,5 m3 12. Deskowanie skrzydła gurtu 17,0 m2 13. Wykonanie skrzydła gurtu z betonu BH 25 (( 1,6+ 0,4 ) x 0,5 x 1,58 + 2,58 x x 2,0) x 0,6 = 5,1 m3 14. Izolacja ścian roztworem asfaltowym 17,0 m2 15. Wykonanie gurtu z koszy siatkowo-kamiennych 1,0x1,0 z obetonowaniem warstwą grubości 10 cm Beton BH 25 20,0 x 1,0 x 1,0 = 20,0 m3 16. Wykonanie narzutu kamiennego w dnie poniżej gurtu. Narzut z kamienia ciężkiego cm układanego koparką. 20,0 x 6,1 x 0,8 = 97,6 m3 17. Wykonanie podsypki cementowo-piaskowej gr. 15 cm. ( 1,2 + 0,5 ) x 10,5 = 17,8 m2 28

29 13. Wykonanie bruku z kamienia gr. 25 cm z spoinowaniem zaprawą cementowopiaskową. ( 1,2 + 0,5 ) x 10,5 = 17,8 m2 29

30 OBIEKT: REMONT REGULACJI RZEKI BIAŁA W KM DO W BIELSKU-BIAŁEJ USUWANIE SZKÓD POWODZIOWYCH Z 2010R LOKALIZACJA: BIELSKO-BIAŁA DZIAŁKI NR EWID. 5332, 958/1, 959 CZĘŚĆ RYSUNKOWA INWESTOR: REGIONALNY ZARZĄD GOSPODARKI WODNEJ Gliwice, UL. Sienkiewicza nr 2 OPRACOWAŁ: mgr inż. Władysław Kaczała upr. budowl. 30/89 B-B Cieszyn, kwiecień 2013r. 30
