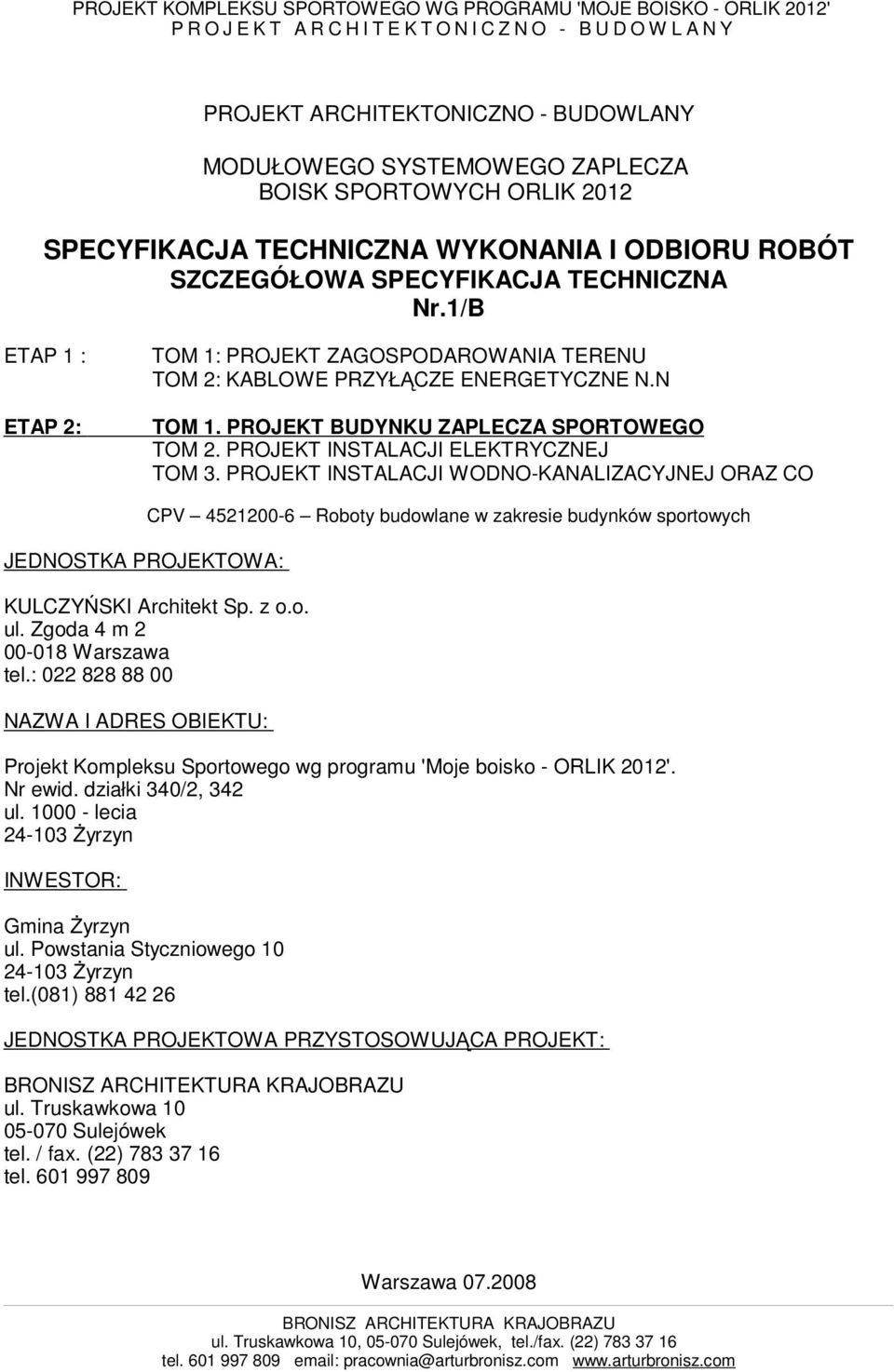

1 PROJEKT KOMPLEKSU SPORTOWEGO WG PROGRAMU 'MOJE BOISKO - ORLIK 2012' P R O J E K T A R C H I T E K T O N I C Z N O - B U D O W L A N Y PROJEKT ARCHITEKTONICZNO - BUDOWLANY MODUŁOWEGO SYSTEMOWEGO ZAPLECZA BOISK SPORTOWYCH ORLIK 2012 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA Nr.1/B ETAP 1 : ETAP 2: TOM 1: PROJEKT ZAGOSPODAROWANIA TERENU TOM 2: KABLOWE PRZYŁĄCZE ENERGETYCZNE N.N TOM 1. PROJEKT BUDYNKU ZAPLECZA SPORTOWEGO TOM 2. PROJEKT INSTALACJI ELEKTRYCZNEJ TOM 3. PROJEKT INSTALACJI WODNO-KANALIZACYJNEJ ORAZ CO JEDNOSTKA PROJEKTOWA: CPV Roboty budowlane w zakresie budynków sportowych KULCZYŃSKI Architekt Sp. z o.o. ul. Zgoda 4 m Warszawa tel.: NAZWA I ADRES OBIEKTU: Projekt Kompleksu Sportowego wg programu 'Moje boisko - ORLIK 2012'. Nr ewid. działki 340/2, 342 ul lecia śyrzyn INWESTOR: Gmina śyrzyn ul. Powstania Styczniowego śyrzyn tel.(081) JEDNOSTKA PROJEKTOWA PRZYSTOSOWUJĄCA PROJEKT: BRONISZ ARCHITEKTURA KRAJOBRAZU ul. Truskawkowa Sulejówek tel. / fax. (22) tel Warszawa BRONISZ ARCHITEKTURA KRAJOBRAZU ul. Truskawkowa 10, Sulejówek, tel./fax. (22) tel pracownia@arturbronisz.com

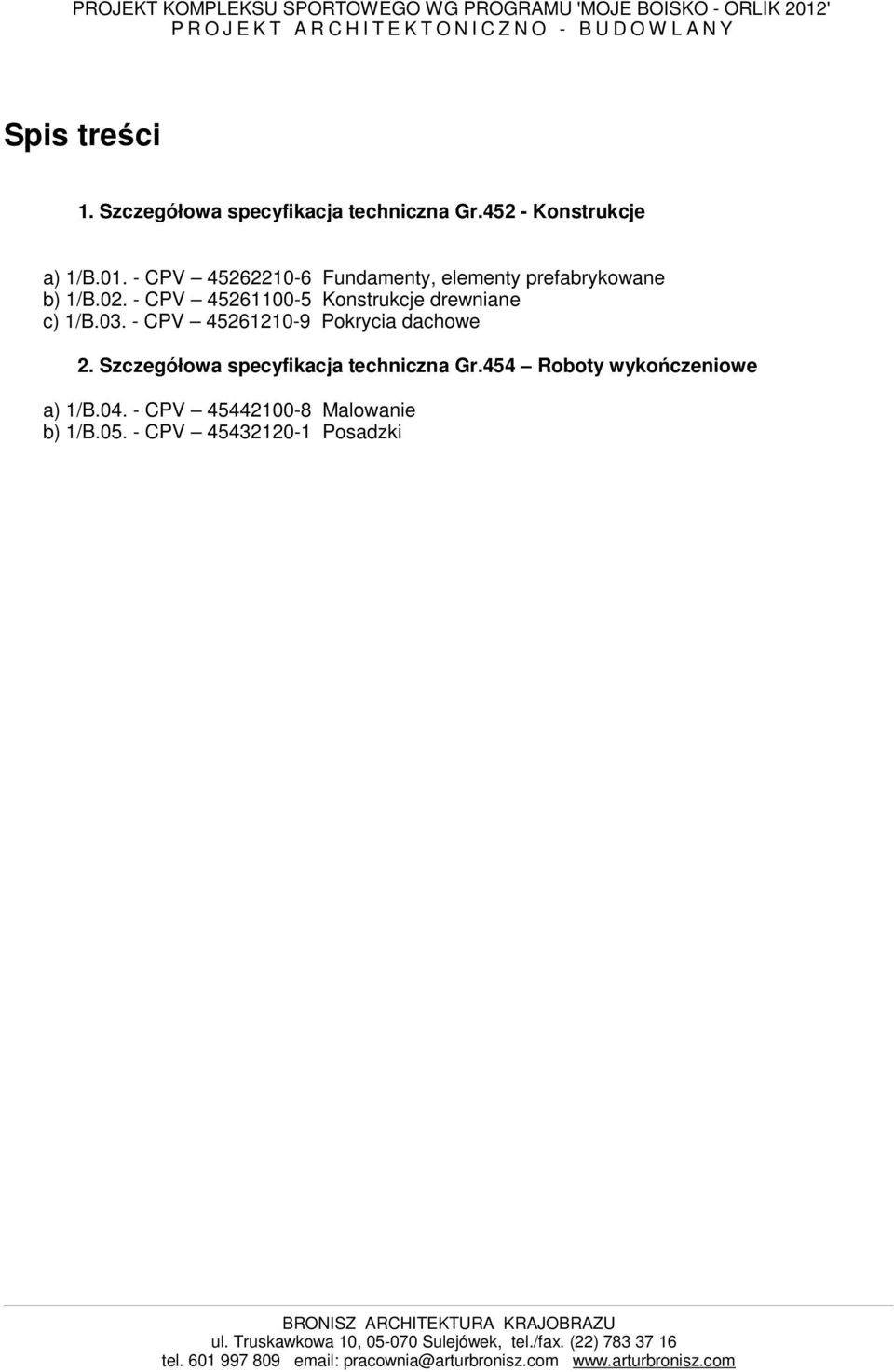

2 PROJEKT KOMPLEKSU SPORTOWEGO WG PROGRAMU 'MOJE BOISKO - ORLIK 2012' P R O J E K T A R C H I T E K T O N I C Z N O - B U D O W L A N Y Spis treści 1. Szczegółowa specyfikacja techniczna Gr Konstrukcje a) 1/B CPV Fundamenty, elementy prefabrykowane b) 1/B CPV Konstrukcje drewniane c) 1/B CPV Pokrycia dachowe 2. Szczegółowa specyfikacja techniczna Gr.454 Roboty wykończeniowe a) 1/B CPV Malowanie b) 1/B CPV Posadzki BRONISZ ARCHITEKTURA KRAJOBRAZU ul. Truskawkowa 10, Sulejówek, tel./fax. (22) tel pracownia@arturbronisz.com

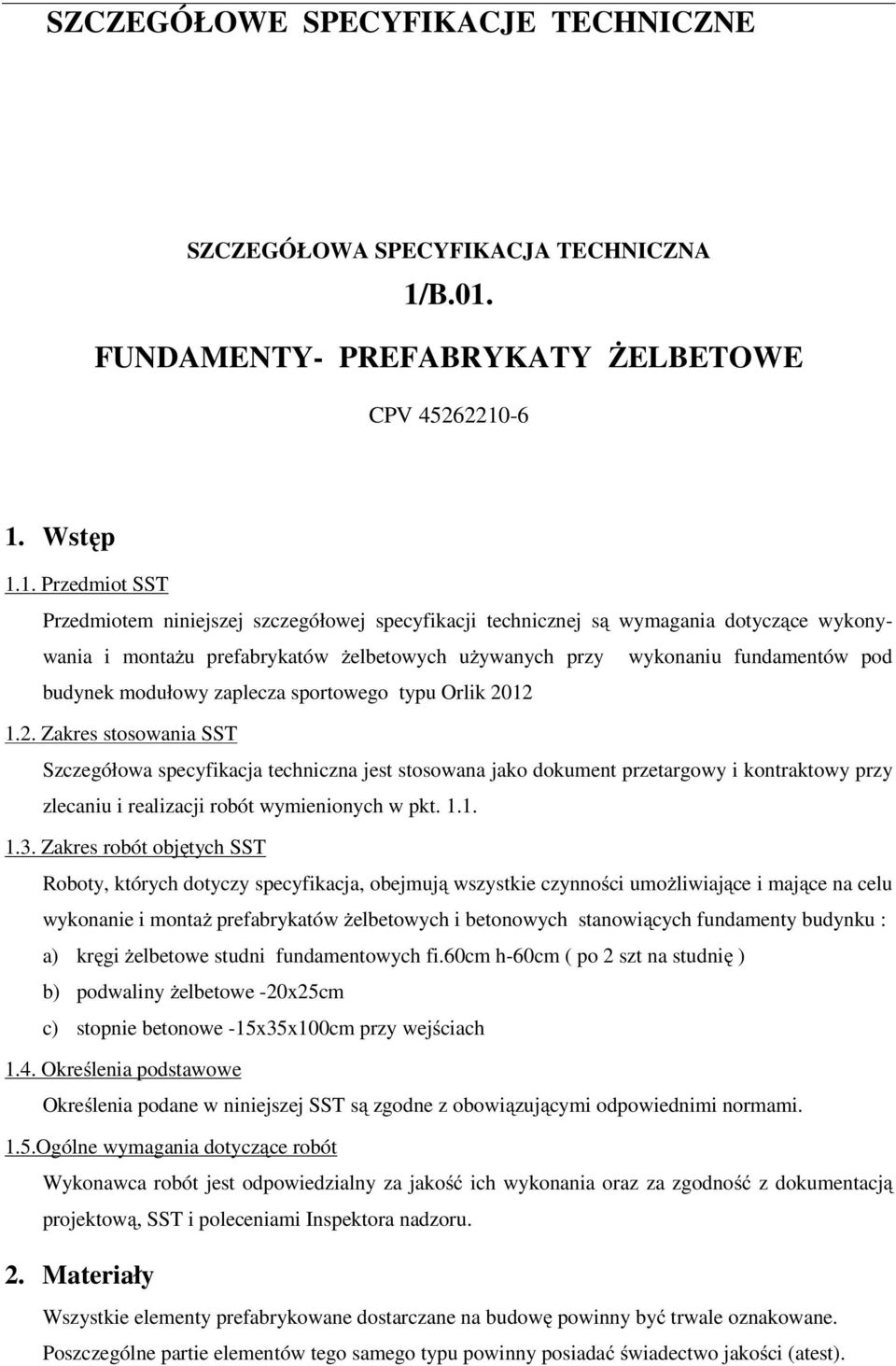

3 SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA 1/B.01. FUNDAMENTY- PREFABRYKATY śelbetowe CPV Wstęp 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonywania i montaŝu prefabrykatów Ŝelbetowych uŝywanych przy wykonaniu fundamentów pod budynek modułowy zaplecza sportowego typu Orlik Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie i montaŝ prefabrykatów Ŝelbetowych i betonowych stanowiących fundamenty budynku : a) kręgi Ŝelbetowe studni fundamentowych fi.60cm h-60cm ( po 2 szt na studnię ) b) podwaliny Ŝelbetowe -20x25cm c) stopnie betonowe -15x35x100cm przy wejściach 1.4. Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami. 1.5.Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami Inspektora nadzoru. 2. Materiały Wszystkie elementy prefabrykowane dostarczane na budowę powinny być trwale oznakowane. Poszczególne partie elementów tego samego typu powinny posiadać świadectwo jakości (atest).

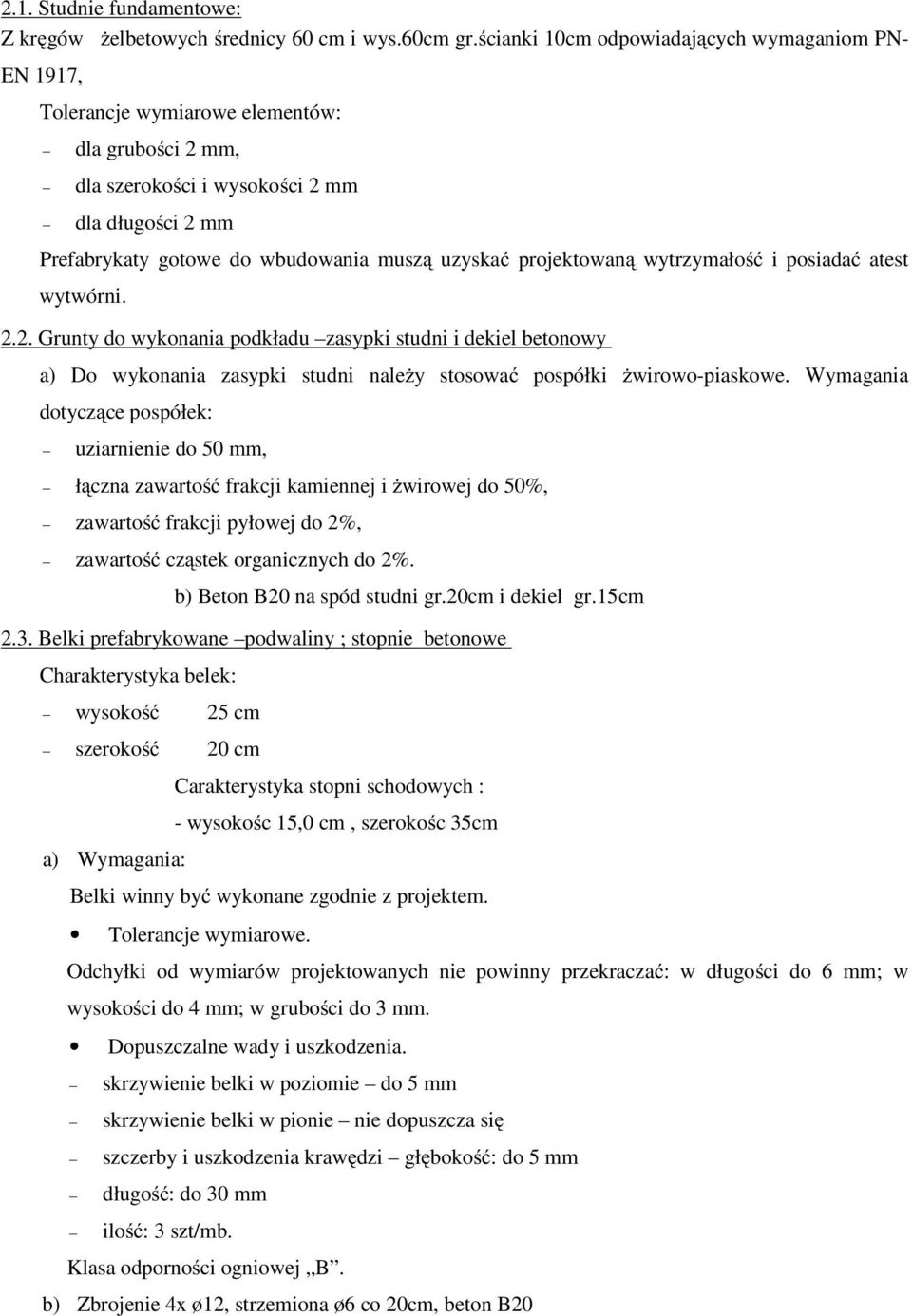

4 2.1. Studnie fundamentowe: Z kręgów Ŝelbetowych średnicy 60 cm i wys.60cm gr.ścianki 10cm odpowiadających wymaganiom PN- EN 1917, Tolerancje wymiarowe elementów: dla grubości 2 mm, dla szerokości i wysokości 2 mm dla długości 2 mm Prefabrykaty gotowe do wbudowania muszą uzyskać projektowaną wytrzymałość i posiadać atest wytwórni Grunty do wykonania podkładu zasypki studni i dekiel betonowy a) Do wykonania zasypki studni naleŝy stosować pospółki Ŝwirowo-piaskowe. Wymagania dotyczące pospółek: uziarnienie do 50 mm, łączna zawartość frakcji kamiennej i Ŝwirowej do 50%, zawartość frakcji pyłowej do 2%, zawartość cząstek organicznych do 2%. b) Beton B20 na spód studni gr.20cm i dekiel gr.15cm 2.3. Belki prefabrykowane podwaliny ; stopnie betonowe Charakterystyka belek: wysokość 25 cm szerokość 20 cm a) Wymagania: Carakterystyka stopni schodowych : - wysokośc 15,0 cm, szerokośc 35cm Belki winny być wykonane zgodnie z projektem. Tolerancje wymiarowe. Odchyłki od wymiarów projektowanych nie powinny przekraczać: w długości do 6 mm; w wysokości do 4 mm; w grubości do 3 mm. Dopuszczalne wady i uszkodzenia. skrzywienie belki w poziomie do 5 mm skrzywienie belki w pionie nie dopuszcza się szczerby i uszkodzenia krawędzi głębokość: do 5 mm długość: do 30 mm ilość: 3 szt/mb. Klasa odporności ogniowej B. b) Zbrojenie 4x ø12, strzemiona ø6 co 20cm, beton B20

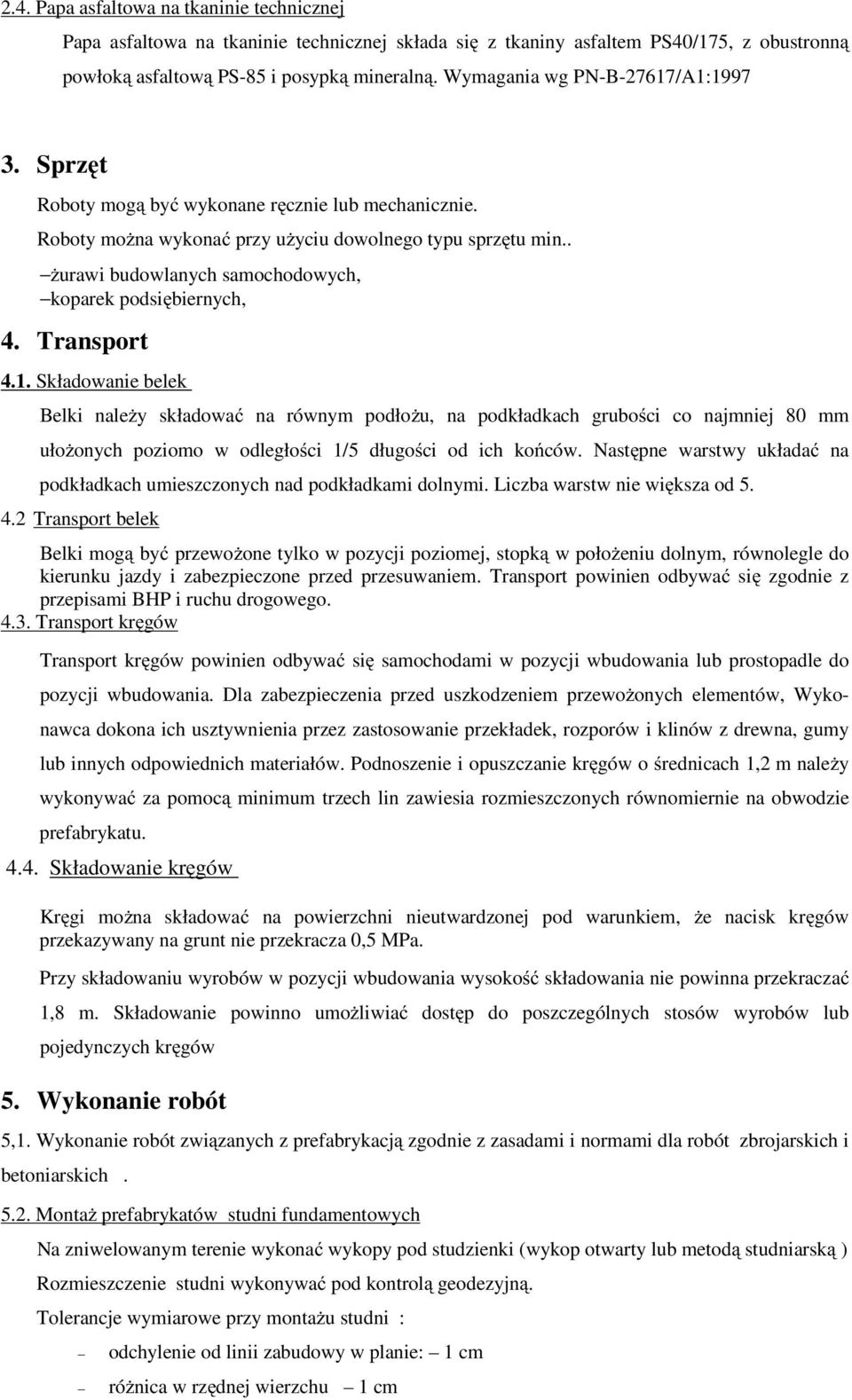

5 2.4. Papa asfaltowa na tkaninie technicznej Papa asfaltowa na tkaninie technicznej składa się z tkaniny asfaltem PS40/175, z obustronną powłoką asfaltową PS-85 i posypką mineralną. Wymagania wg PN-B-27617/A1: Sprzęt Roboty mogą być wykonane ręcznie lub mechanicznie. Roboty moŝna wykonać przy uŝyciu dowolnego typu sprzętu min.. Ŝurawi budowlanych samochodowych, koparek podsiębiernych, 4. Transport 4.1. Składowanie belek Belki naleŝy składować na równym podłoŝu, na podkładkach grubości co najmniej 80 mm ułoŝonych poziomo w odległości 1/5 długości od ich końców. Następne warstwy układać na podkładkach umieszczonych nad podkładkami dolnymi. Liczba warstw nie większa od Transport belek Belki mogą być przewoŝone tylko w pozycji poziomej, stopką w połoŝeniu dolnym, równolegle do kierunku jazdy i zabezpieczone przed przesuwaniem. Transport powinien odbywać się zgodnie z przepisami BHP i ruchu drogowego Transport kręgów Transport kręgów powinien odbywać się samochodami w pozycji wbudowania lub prostopadle do pozycji wbudowania. Dla zabezpieczenia przed uszkodzeniem przewoŝonych elementów, Wykonawca dokona ich usztywnienia przez zastosowanie przekładek, rozporów i klinów z drewna, gumy lub innych odpowiednich materiałów. Podnoszenie i opuszczanie kręgów o średnicach 1,2 m naleŝy wykonywać za pomocą minimum trzech lin zawiesia rozmieszczonych równomiernie na obwodzie prefabrykatu Składowanie kręgów Kręgi moŝna składować na powierzchni nieutwardzonej pod warunkiem, Ŝe nacisk kręgów przekazywany na grunt nie przekracza 0,5 MPa. Przy składowaniu wyrobów w pozycji wbudowania wysokość składowania nie powinna przekraczać 1,8 m. Składowanie powinno umoŝliwiać dostęp do poszczególnych stosów wyrobów lub pojedynczych kręgów 5. Wykonanie robót 5,1. Wykonanie robót związanych z prefabrykacją zgodnie z zasadami i normami dla robót zbrojarskich i betoniarskich MontaŜ prefabrykatów studni fundamentowych Na zniwelowanym terenie wykonać wykopy pod studzienki (wykop otwarty lub metodą studniarską ) Rozmieszczenie studni wykonywać pod kontrolą geodezyjną. Tolerancje wymiarowe przy montaŝu studni : odchylenie od linii zabudowy w planie: 1 cm róŝnica w rzędnej wierzchu 1 cm

6 Powierzchnie prefabrykatów stykające się z gruntem, po oczyszczeniu zagruntować, a następnie posmarować lepikiem asfaltowym Warunki wykonania podkładu zasypki studni SU1: a) Układanie podkładu powinno nastąpić bezpośrednio po zakończeniu prac w wykopie. b) Przed rozpoczęciem zasypywania dno wykopu powinno być oczyszczone z odpadków materiałów budowlanych. c) Układanie podkładu naleŝy prowadzić na całej powierzchni wykopu, równomiernie warstwami grubości 25 cm. d) Całkowita grubość podkładu według projektu. Powinna to być warstwa stała na całej powierzchni rzutu obiektu. e) Wskaźnik zagęszczenia podkładu wg dokumentacji technicznej lecz nie mniejszy od Js = 0,9 według próby normalnej Proctora. f) Wierzch studni SU1 zalać betonem B20 gr.15cm 5.4 Zasypanie studni - SU2 Wypełnienie Ŝwirem, frakcja 8-12 mm, gr warstwy 100 cm Wypełnienie pospółką, gr warstwy 20 cm Dno zabezpieczone włókniną z polipropylenu (warstwa filtracyjna) -klasa wytrzymałości 1 -przepuszczalność wody ok. 100g/m2 Rura spustowa ø 75 odprowadzająca wody deszczowe, zagłębiona w warstwie Ŝwiru w studni chłonnej na głębokość 50 cm, Rura spustowa w strefie przyziemia, izolowana termicznie rura ø 75 zamknięta w ø 150 wypełnienie pianka poliuretanowa 6. Kontrola jakości Kontrola polega na sprawdzeniu elementów prefabrykowanych wg wymagań podanych w punkcie 2.0. i wykonania w pt.5 a) Badania obejmują sprawdzenie: kształtu i wymiarów, dopuszczalnych wad i uszkodzeń, zbrojenia masy, wytrzymałości na ściskanie betonu w stopce belki. 7. Obmiar robót Jednostką obmiarową jest: 1 szt. Studni lub kręgu 1 m belek podwalinowych 1 m 3 zasypki studni

7 8. Odbiór robót 8.1. Obejmuje odbiór robót zanikających i ulegających zakryciu 8.2. Odbiór końcowy 8.3. Odbiór poszczególnych robót wg wymagań zawartych w niniejszej specyfikacji. 9. Podstawa płatności 9.1 Podstawę płatności stanowi cena jednostkowa za 1 m belki -podwaliny która obejmuje wykonanie i dostarczenie prefabrykatów gotowych do wbudowania. 9.2 Podstawę płatności stanowi cena jednostkowa za 1 szt studni, która obejmuje wykonanie i dostarczenie gotowych do wbudowania kręgów 9.3. Zasypki płaci się za m 3 zasypki po zagęszczeniu. 10. Przepisy związane PN-89/H-84023/06 Stal do zbrojenia betonu. PN-B-03264:2002 Konstrukcje betonowe, Ŝelbetowe i spręŝone. Obliczenia statyczne i projektowanie. PN-63/B Roboty betonowe i Ŝelbetowe. Wymagania techniczne. PN-B-06050:1999 PN-86/B PN-B-02481:1999 BN-77/ Geotechnika. Roboty ziemne. Wymagania ogólne. Grunty budowlane. Określenia. Symbole. Podział i opis gruntów. Geotechnika. Terminologia podstawowa, symbole literowe i jednostki miary. Oznaczanie wskaźnika zagęszczenia gruntów.

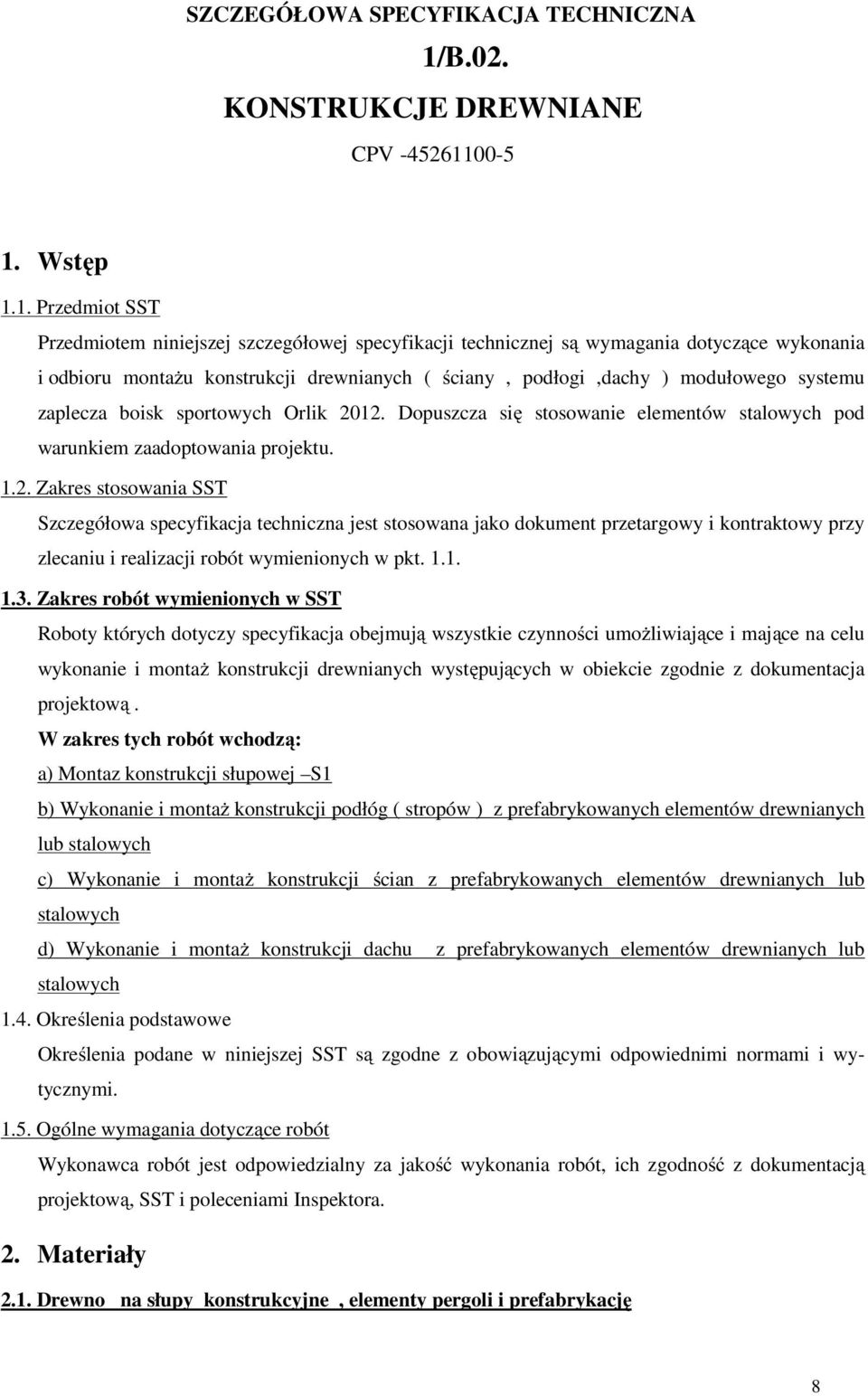

8 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA 1/B.02. KONSTRUKCJE DREWNIANE CPV Wstęp 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru montaŝu konstrukcji drewnianych ( ściany, podłogi,dachy ) modułowego systemu zaplecza boisk sportowych Orlik Dopuszcza się stosowanie elementów stalowych pod warunkiem zaadoptowania projektu Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót wymienionych w SST Roboty których dotyczy specyfikacja obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie i montaŝ konstrukcji drewnianych występujących w obiekcie zgodnie z dokumentacja projektową. W zakres tych robót wchodzą: a) Montaz konstrukcji słupowej S1 b) Wykonanie i montaŝ konstrukcji podłóg ( stropów ) z prefabrykowanych elementów drewnianych lub stalowych c) Wykonanie i montaŝ konstrukcji ścian z prefabrykowanych elementów drewnianych lub stalowych d) Wykonanie i montaŝ konstrukcji dachu z prefabrykowanych elementów drewnianych lub stalowych 1.4. Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami i wytycznymi Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania robót, ich zgodność z dokumentacją projektową, SST i poleceniami Inspektora. 2. Materiały 2.1. Drewno na słupy konstrukcyjne, elementy pergoli i prefabrykację 8

9 Do konstrukcji drewnianych zastosować drewno iglaste zabezpieczone przed szkodnikami biologicznymi i ogniem lub zabezpieczoną stal Preparaty do nasycania drewna naleŝy stosować zgodnie z instrukcją ITB Instrukcja techniczna w sprawie powierzchniowego zabezpieczenia drewna budowlanego przed szkodnikami biologicznymi i ogniem. Dla robót wymienionych w pozycjach: (1) Na elementy konstrukcji stosuje się drewno klasy K27 lub stal (2) Na wypełnienia, obicia stosuje się drewno klasy K33 według następujących norm państwowych: PN-82/D Tarcica iglasta sortowana metodami wytrzymałościowymi. PN-B-03150:2000/Az1:2001. Konstrukcje drewniane. Obliczenia statyczne i projektowanie Wytrzymałości charakterystyczne drewna iglastego w MPa (megapaskale) podaje poniŝsza tabela. Oznaczenie Klasy drewna K27 K33 Zginanie Rozciąganie wzdłuŝ włókien 0,75 0,75 Ściskanie wzdłuŝ włókien Ściskanie w poprzek włókien 7 7 Ścinanie wzdłuŝ włókien 3 3 Ścinanie w poprzek włókien 1,5 1, Dopuszczalne wady tarcicy Wady K33 K27 Sęki w strefie marginalnej do 1/4 1/4 do 1/2 Sęki na całym przekroju do 1/4 1/4 do 1/3 Skręt włókien do 7% do 10% Pęknięcia, pęcherze, zakorki i zbitki: a) głębokie b) czołowe Zgnilizna Chodniki owadzie 1/3 1/1 niedopuszczalna niedopuszczalne Szerokość słojów 4 mm 6 mm Oblina 1/2 1/1 dopuszczalna na długości dwu krawędzi zajmująca do 1/4 szerokości lub długości Krzywizna podłuŝna a) płaszczyzn 30 mm dla grubości do 38 mm 10 mm dla grubości do 75 mm b) boków 10 mm dla szerokości do 75 mm 5 mm dla szerokości > 250 mm Wichrowatość 6% szerokości 9

10 Krzywizna poprzeczna 4% szerokości Rysy, falistość rzazu dopuszczalna w granicach odchyłek grubości i szerokości elementu. Nierówność płaszczyzn płaszczyzny powinny być wzajemnie równoległe, boki prostopadłe, odchylenia w granicach odchyłek. Nieprostopadłość niedopuszczalna Wilgotność drewna stosowanego na elementy konstrukcyjne powinna wynosić nie więcej niŝ: dla konstrukcji na wolnym powietrzu 23% dla konstrukcji chronionych przed zawilgoceniem 20% Tolerancje wymiarowe tarcicy a) odchyłki wymiarowe desek powinny być nie większe: w długości: do + 50 mm lub do 20 mm dla 20% ilości w szerokości: do +3 mm lub do 1mm w grubości: do +1 mm lub do 1 mm b) odchyłki wymiarowe bali jak dla desek c) odchyłki wymiarowe łat nie powinny być większe: dla łat o grubości do 50 mm: w grubości: +1 mm i 1 mm dla 20% ilości w szerokości: +2 mm i 1 mm dla 20% ilości dla łat o grubości powyŝej 50 mm: w szerokości: +2 mm i 1 mm dla 20% ilości w grubości: +2 mm i 1 mm dla 20% ilości d) odchyłki wymiarowe krawędziaków na grubości i szerokości nie powinny być większe niŝ +3 mm i 2 mm. e) odchyłki wymiarowe belek na grubości i szerokości nie powinny być większe niŝ +3 mm i 2 mm Łączniki Gwoździe NaleŜy stosować: gwoździe okrągłe wg BN-70/ Śruby NaleŜy stosować: Śruby z łbem sześciokątnym wg PN-EN ISO 4014:2002 Śruby z łbem kwadratowym wg PN-88/M Nakrętki: NaleŜy stosować: Nakrętki sześciokątne wg PN-EN-ISO 4034:2002 Nakrętki kwadratowe wg PN-88/M Podkładki pod śruby NaleŜy stosować: Podkładki kwadratowe wg PN-59/M

11

12

13

14 Łączniki i materiały do ochrony drewna naleŝy składować w oryginalnych opakowaniach w zamkniętych pomieszczeniach magazynowych, zabezpieczających przed działaniem czynników atmosferycznych. 5. Wykonanie robót 5.1. Roboty naleŝy prowadzić zgodnie z dokumentacją techniczną przy udziale środków, które zapewnią osiągnięcie projektowanej wytrzymałości, układu geometrycznego i wymiarów konstrukcji MontaŜ elementów i wymagania Przekroje i rozmieszczenie elementów powinno być zgodne z dokumentacją techniczną Dopuszcza się następujące odchyłki montaŝowe : w rozstawie belek i elementów : do 1 cm w osiach w długości elementu do 10 mm w odległości między węzłami do 5 mm w wysokości do 10 mm Elementy drewniane konstrukcji stykające się z betonem powinny być w miejscach styku odizolowane jedną warstwą papy. 6. Kontrola jakości robót Kontrola jakości polega na sprawdzeniu zgodności wykonania robót z projektem oraz wymaganiami podanymi w punkcie 5. Roboty podlegają odbiorowi. 7. Obmiar robót Jednostkami obmiaru są: a) ilość m 3 wykonanej konstrukcji. b) Ilośc szt montaŝu prefabrykowanych elementów podłóg, ścian, dachu 8. Odbiór robót Wszystkie roboty podlegają zasadom odbioru robót zanikających. 9. Podstawa płatności Płaci się za roboty wykonane w jednostkach podanych w punkcie 7. Cena obejmuje wszystkie czynności wymienione w SST. Pozostałe -zgodnie z warunkami umowy 10. Przepisy związane PN-B-03150:2000/Az2:2003 PN-EN 844-3:2002 PN-EN 844-1:2001 Konstrukcje drewniane. Obliczenia statyczne i projektowanie. Drewno okrągłe i tarcica. Terminologia. Terminy ogólne dotyczące tarcicy. Drewno okrągłe i tarcica. Terminologia. Terminy ogólne wspólne dla drewna okrągłego i tarcicy. 14

15 PN-82/D Tarcica iglasta konstrukcyjna sortowana metodami wytrzymałościowymi. PN-EN :2003 Gwoździe z drutu stalowego. PN-ISO 8991:1996 System oznaczenia części złącznych. 15

16 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA 1/B.03. ROBOTY POKRYWCZE CPV Wstęp 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru pokryć dachowych z pap termozgrzewalnych wraz z obróbkami blacharskimi na budynku modułowym zaplecza sportowego typu Orlik Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie pokryć dachowych wraz z obróbkami blacharskimi i elementami wystającymi ponad dach budynku tzn.: Pokrycie dachu na gotowym podłoŝu 2x papą termozgrzewalną Wykonanie niezbędnych obróbek blacharskich Wykonanie elementów odwodnienia dachu 1.4. Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami Inspektora. 2. Materiały 2.1. Wymagania ogólne Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w STO Wymagania ogólne" pkt Papy termozgrzewalne na osnowie z włókniny poliestrowej nawierzchniowa i podkładowa - wymagania: Papa podkładowa do mocowania mechanicznego Opis wyrobu: Papa asfaltowa zgrzewalna, podkładowa, modyfikowana SBS, na osnowie z włókniny poliestrowej. Ostateczny wariant materiałowy do wyboru przez inwestora oraz projektanta 16

17 przystosowującego projekt do warunków miejscowych. Przy wyborze rozwiązań naleŝy przestrzegać prawa budowlanego, praw pokrewnych i szczególnych oraz kierować się wiedzą techniczną Papa nawierzchniowa Opis wyrobu : Papa asfaltowa zgrzewalna, wierzchniego krycia, modyfikowana SBS, na osnowie z włókniny poliestrowej. Ostateczny wariant materiałowy do wyboru przez inwestora oraz projektanta przystosowującego projekt do warunków miejscowych. Przy wyborze rozwiązań naleŝy przestrzegać prawa budowlanego, praw pokrewnych i szczególnych oraz kierować się wiedzą techniczną Lepik asfaltowy i asfaltowo-polimerowy z wypełniaczami na gorąco Wymagania wg PN-B-24625: Roztwór asfaltowy do gruntowania Wymagania wg normy PN-B-24620: Blacha stalowa ocynkowana biała wg PN-61/B-10245, PN-EN 10203: Sprzęt Roboty moŝna wykonać ręcznie lub przy uŝyciu dowolnego typu sprzętu. 4. Transport 4.1. Ogólne wymagania dotyczące transportu podano w STO Wymagania ogólne" pkt Transport materiałów: Lepik asfaltowy i materiały wiąŝące powinny być pakowane, przechowywane i transportowane w sposób wskazany w normach polskich. Pakowanie, przechowywanie i transport pap: rolki papy powinny być po środku owinięte paskiem papieru szerokości co najmniej 20 cm i związane drutem lub sznurkiem grubości co najmniej 0,5 mm; na kaŝdej rolce papy powinna być umieszczona nalepka z podstawowymi danymi określonymi w PN-89/B-27617; rolki papy naleŝy przechowywać w pomieszczeniach krytych, chroniących przed zawilgoceniem i działaniem promieni słonecznych i w odległości co najmniej 120 cm od grzejników; rolki papy naleŝy układać w stosy (do 1200 szt.) w pozycji stojącej, w jednej warstwie. Odległość między warstwami - 80 cm. 5. Wykonanie robót 5.1. Wymagania ogólne dla podłoŝy PodłoŜa pod pokrycia z papy powinny odpowiadać wymaganiom podanym w PN- 17

18 80/B-10240, w przypadku zaś podłoŝy nie ujętych w tej normie, wymaganiom podanym w aprobatach technicznych. Powierzchnia podłoŝa powinna być równa, prześwit pomiędzy powierzchnią podłoŝa a łatą kontrolną o długości 2 m nie moŝe być większy niŝ 5 mm. Krawędzie, naroŝa oraz styki podłoŝa z pionowymi płaszczyznami elementów ponaddachowych naleŝy zaokrąglić łukiem o promieniu nie mniejszym niŝ 3 cm lub złagodzić za pomocą odkosu albo listwy o przekroju trójkątnym Pokrycia papami termozgrzewalnymi Pokrycie dwuwarstwowe z papy asfaltowej zgrzewalnej Pokrycie z dwóch warstw papy modyfikowanej zgrzewalnej ( podkładowej i nawierzchniowej ) moŝe być wykonywane na połaciach dachowych o pochyleniu zgodnym z podanym w normie PN- B-02361:1999, tzn. od 1% do 20% Papa asfaltowa zgrzewalna jest przeznaczona do przyklejania do podłoŝa oraz sklejania dwóch jej warstw metodą zgrzewania, tj. przez podgrzewanie spodniej powierzchni papy płomieniem palnika gazowego do momentu nadtopienia masy powłokowej. Przy przyklejaniu pap zgrzewalnych za pomocą palnika na gaz propan-butan naleŝy przestrzegać następujących zasad: palnik powinien być ustawiony w taki sposób, aby jednocześnie podgrzewał podłoŝe i wstęgę papy od strony przekładki antyadhezyjnej. Jedynym wyjątkiem jest klejenie papy na powierzchni płyty warstwowej z rdzeniem styropianowym, kiedy nie dopuszcza się ogrzewania podłoŝa, w celu uniknięcia zniszczenia papy działanie płomienia powinno być krótkotrwałe, a płomień palnika powinien być ciągle przemieszczany w miarę nadtapiania masy powłokowej, niedopuszczalne jest miejscowe nagrzewanie papy, prowadzące do nadmiernego spływu masy asfaltowej lub jej zapalenia, fragment wstęgi papy z nadtopioną powłoką asfaltową naleŝy natychmiast docisnąć do ogrzewanego podłoŝa wałkiem o długości równej szerokości pasma papy Obróbki blacharskie Obróbki blacharskie powinny być dostosowane do rodzaju pokrycia Obróbki blacharskie z stalowej ocynkowanej o grubości od 0,55 mm moŝna wykonywać o kaŝdej porze roku, lecz w temperaturze nie niŝszej od -1 5 C. Robót nie moŝna wykonywać na oblodzonych podłoŝach Przy wykonywaniu obróbek blacharskich naleŝy pamiętać o konieczności zachowania dylatacji. Dylatacje konstrukcyjne powinny być zabezpieczone w sposób umoŝliwiający przeniesienie ruchów poziomych i pionowych dachu w taki sposób, aby następował szybki odpływ wody z obszaru dylatacji. 5.4.Urządzenia do odprowadzania wód opadowych Wpusty dachowe powinny być osadzane w korytach. W korytach o przekroju trójkątnym i trapezowym podłoŝe wokół wpustu w promieniu min. 25 cm od brzegu wpustu powinno być poziome - w celu osadzenia kołnierza wpustu Wpusty dachowe powinny być usytuowane w najniŝszych miejscach koryta. Niedopuszczalne jest sytuowanie wpustów dachowych w odległości mniejszej niŝ 0,5 m od elementów 18

19 ponaddachowych Wloty wpustów dachowych powinny być zabezpieczone specjalnymi kołpakami ochronnymi nałoŝonymi na wpust przed moŝliwością zanieczyszczenia liśćmi lub innymi elementami mogącymi stać się przyczyną niedroŝności rur spustowych Przekroje poprzeczne rynien dachowych, rur spustowych i wpustów dachowych powinny być dostosowane do wielkości odwadnianych powierzchni dachu (stropodachu) Rynny i rury spustowe z blachy powinny odpowiadać wymaganiom podanym w PN- EN 612:1999, uchwyty zaś do rynien i rur spustowych wymaganiom PN-EN 1462:2001, PN-B-94701:1999 i PN-B-94702: Kontrola jakości 6.1. Materiały izolacyjne a) Wymagana jakość materiałów izolacyjnych powinna być potwierdzona przez producenta przez zaświadczenie o jakości lub znakiem kontroli jakości zamieszczonym na opakowaniu lub innym równo rzędnym dokumentem. b) Materiały izolacyjne dostarczone na budowę bez dokumentów potwierdzających przez producenta ich jakość nie mogą być dopuszczone do stosowania. c) Odbiór materiałów izolacyjnych powinien obejmować zgodność z dokumentacją projektową oraz sprawdzenie właściwości technicznych tych materiałów z wystawionymi atestami wytwórcy. W przypadku zastrzeŝeń co do zgodności materiału z zaświadczeniem o jakości wystawionym przez producenta powinien być on zbadany zgodnie z postanowieniami normy państwowej. d) Nie dopuszcza się stosowania do robót materiałów izolacyjnych, których właściwości nie odpowiadają wymaganiom przedmiotowych norm. e) Nie naleŝy stosować równieŝ materiałów przeterminowanych (po okresie gwarancyjnym). f) Wyniki odbiorów materiałów i wyrobów powinny być kaŝdorazowo wpisywane do dziennika budowy. 7. Obmiar robót Jednostką obmiarową robót jest: dla robót B m 2 pokrytej powierzchni, dla robót B oraz B m wykonanych rynien lub rur spustowych. Ilość robót określa się na podstawie projektu z uwzględnieniem zmian zaaprobowanych przez InŜyniera i sprawdzonych w naturze. 8. Odbiór robót 8.1. Odbiór podłoŝa badania podłoŝa naleŝy przeprowadzać w trakcie odbioru częściowego, podczas suchej pogody, przed przystąpieniem do krycia połaci dachowych, sprawdzenie równości powierzchni podłoŝa (deskowania) naleŝy przeprowadzać za pomocą łaty 19

20 kontrolnej o długości 2 m lub za pomocą szablonu z podziałką milimetrową. Prześwit między sprawdzaną powierzchnią a łatą nie powinien przekroczyć 5 mm Odbiór robót pokrywczych Roboty pokrywcze, jako roboty zanikające, wymagają odbiorów częściowych. Badania w czasie odbioru częściowego naleŝy przeprowadzać dla tych robót, do których dostęp później jest niemoŝliwy lub utrudniony. Odbiór częściowy powinien obejmować sprawdzenie: podłoŝa (deskowania i łat), jakości zastosowanych materiałów, dokładności wykonania poszczególnych warstw pokrycia, dokładności wykonania obróbek blacharskich i ich połączenia z pokryciem. Dokonanie odbioru częściowego powinno być potwierdzone wpisem do dziennika budowy. badania końcowe pokrycia naleŝy przeprowadzać po zakończeniu robót, po deszczu. Podstawę do odbioru robót pokrywczych stanowią następujące dokumenty: dokumentacja techniczna, dziennik budowy z zapisem stwierdzającym odbiór częściowy podłoŝa oraz poszczególnych warstw lub fragmentów pokrycia, zapisy dotyczące wykonywania robót pokrywczych i rodzaju zastosowanych materiałów, protokóły odbioru materiałów i wyrobów. Odbiór końcowy polega na dokładnym sprawdzeniu stanu wykonanego pokrycia i obróbek blacharskich i połączenia ich z urządzeniami odwadniającymi, a takŝe wykonania na pokryciu ewentualnych zabezpieczeń eksploatacyjnych Odbiór pokrycia z papy Sprawdzenie przybicia papy do deskowania, sprawdzenie przyklejenia papy do papy naleŝy przeprowadzić przez nacięcie i odrywanie paska papy szerokości nie większej niŝ 5 cm, z tym Ŝe pasek papy naleŝy naciąć nad miejscem przyklejenia papy, sprawdzenie szerokości zakładów papy naleŝy dokonać w trakcie odbiorów częściowych i końcowego przez pomiar szerokości zakładów w trzech dowolnych miejscach na kaŝde 100 m 2. Dokładność pomiarów powinna wynosić do 2 cm Odbiór obróbek blacharskich, rynien i rur spustowych powinien obejmować: sprawdzenie prawidłowości połączeń poziomych i pionowych, sprawdzenie mocowania elementów do deskowania lub ścian, sprawdzenie prawidłowości spadków rynien, sprawdzenie szczelności połączeń rur spustowych z wpustami. Rury spustowe mogą być montowane po sprawdzeniu droŝności przewodów kanalizacyjnych. 9. Podstawa płatności Wg warunków umowy 20

21 10. Przepisy związane PN-69/B Izolacje bitumiczne. Wymagania i badania przy odbiorze. PN-B-24620:1998 Lepiki, masy i roztwory asfaltowe stosowane na zimno. PN-B-27617/A1:1997 Papa asfaltowa na tekturze budowlanej. PN-B-27620:1998 Papa asfaltowa na welonie z włókien szklanych. PN-61/B Roboty blacharskie budowlane z blachy stalowej ocynkowanej i cynkowej. Wymagania i badania techniczne przy odbiorze. PN-71/B Roboty pokrywcze. Krycie dachówką ceramiczną. Wymagania i badania przy odbiorze. PN-EN 490:2000 Dachówki i kształtki dachowe cementowe. PN-75/B-12029/Az1:1999 Ceramiczne materiały dekarskie. Dachówki i gąsiory dachowe. Badania. 21

22 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA 1/B.04. ROBOTY TAPECIARSKO-MALARSKIE CPV i Wstęp 1.1. Przedmiot SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót tapeciarsko-malarskich przy budowie modułowego systemu zaplecza boisk sportowych Orlik Zakres stosowania SST. Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST. Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie następujących robót : a) Tapetowanie ścian i sufitów z płyt OSB tapetą z włókna szklanego b) Malowanie tapety farbą lateksową wodoodporną 1.4. Określenia podstawowe. Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami Inspektora 2. Materiały 2.1. Woda (PN-EN 1008:2004) Do przygotowania farb stosować moŝna kaŝdą wodę zdatną do picia. Niedozwolone jest uŝycie wód ściekowych, kanalizacyjnych bagiennych oraz wód zawierających tłuszcze organiczne, oleje i muł Spoiwa bezwodne Pokost lniany powinien być cieczą oleistą o zabarwieniu od Ŝółtego do ciemnobrązowego i odpowiadającą wymaganiom normy państwowej Pokost syntetyczny powinien być uŝywany w postaci cieczy, barwy od jasnoŝółtej do brunatnej, będącej roztworem Ŝywicy kalafoniowej lub innej w lotnych rozpuszczalnikach, z ewentualnym dodatkiem modyfikującym, o właściwościach technicznych zbliŝonych do pokostu naturalnego, 22

23 lecz o krótszym czasie schnięcia. Powinien on odpowiadać wymaganiom normy państwowej lub świadectwa dopuszczenia do stosowania w budownictwie Tapeta z włókna szklanego Wymiary : Rolki tapet posiadają wymiary: 100 cm szerokosci i 50 m długości. Skład : Tkanina wykonana w 100 % z włókien szklanych, impregnowanych. Właściwości: Niepalne według klasyfikacji ogniowej, Nie deformują się przy zmianach wilgoci i temperatury, Nie zawierają Ŝadnych składników toksycznych, Nie ulegaja procesom starzenia, Po pomalowaniu nadają ścianom estetyczny wygląd (zalecana farba lateksowa), Zmniejszona absorbcja zapewnia mniejsze zuŝycie farby przy malowaniu, Odporne na uszkodzenia mechaniczne (zczególnie na rozrywanie), Dostępne wzory : 23

24 24

25 2.4. Rozcieńczalniki W zaleŝności od rodzaju farby naleŝy stosować: wodę do farb wapiennych, terpentynę i benzynę do farb i emalii olejnych, inne rozcieńczalniki przygotowane fabrycznie dla poszczególnych rodzajów farb powinny odpowiadać normom państwowym lub mieć cechy techniczne zgodne z zaświadczeniem o jakości wydanym przez producenta oraz z zakresem ich stosowania Farby budowlane gotowe Farby niezaleŝnie od ich rodzaju powinny odpowiadać wymaganiom norm państwowych lub świadectw dopuszczenia do stosowania w budownictwie Farby emulsyjne lateksowe wytwarzane fabrycznie Na tynkach moŝna stosować farby emulsyjne na spoiwach z: polioctanu winylu, lateksu butadieno-styrenowego i innych zgodnie z zasadami podanymi w normach i świadectwach ich dopuszczenia przez ITB. 3. Sprzęt Roboty moŝna wykonać przy uŝyciu pędzli lub aparatów natryskowych. 4. Transport Farby pakowane wg punktu naleŝy transportować zgodnie z PN-85/ i przepisami obowiązującymi w transporcie kolejowym lub drogowym. 5. Wykonanie robót 5.1. Tapetowanie Wypełniamy ubytki, pęknięcia i wyrównujemy podłoŝe uzywając masy szpachlowej. Jezeli podłoŝe jest zbytnio pyliste lub chłonne to nalezy połozyć jedną warstwę preparatu gruntującego. Nakładamy na ścianę klej za pomoca wałka lub pacy zębatej. Przykładamy pierwszy pas tapety zwracając szczególna uwagę, aby zamocować go dokładnie w pionie. Dociskamy tapetę do podłoŝa. W celu zmniejszenia absorpcji farby, zalecamy po wyschnięciu gruntowanie tapety klejem Wykonywania powłok malarskich Powłoki z farb emulsyjnych lateksowych powinny być niezmywalne, przy stosowaniu środków myjących i dezynfekujących. Powłoki powinny dawać aksamitno-matowy wygląd powierzchni. 25

26 Barwa powłok powinna być jednolita, bez smug i plam. Powierzchnia powłok bez uszkodzeń, smug, plam i śladów pędzla Powłoki z farb i lakierów olejnych i syntetycznych powinny mieć barwę jednolitą zgodną ze wzorcem, bez smug, zacieków, uszkodzeń, zmarszczeń, pęcherzy, plam i zmiany odcienia. Powłoki powinny mieć jednolity połysk. Przy malowaniu wielowarstwowym naleŝy na poszczególne warstwy stosować farby w róŝnych odcieniach. 6. Kontrola jakości 6.1. Powierzchnia do malowania. Kontrola stanu technicznego powierzchni przygotowanej do malowania powinna obejmować: sprawdzenie wyglądu powierzchni, sprawdzenie wsiąkliwości, sprawdzenie wyschnięcia podłoŝa, sprawdzenie czystości, Sprawdzenie wyglądu powierzchni pod malowanie naleŝy wykonać przez oględziny zewnętrzne. Sprawdzenie wsiąkliwości naleŝy wykonać przez spryskiwanie powierzchni przewidzianej pod malowanie kilku kroplami wody. Ciemniejsza plama zwilŝonej powierzchni powinna nastąpić nie wcześniej niŝ po 3 s Roboty malarskie Badania powłok przy ich odbiorach naleŝy przeprowadzić po zakończeniu ich wykonania: dla farb emulsyjnych nie wcześniej niŝ po 7 dniach, dla pozostałych nie wcześniej niŝ po 14 dniach Badania przeprowadza się przy temperaturze powietrza nie niŝszej od +5 C przy wilgotności powietrza mniejszej od 65% Badania powinny obejmować: sprawdzenie wyglądu zewnętrznego, sprawdzenie zgodności barwy ze wzorcem, dla farb olejnych i syntetycznych: sprawdzenie powłoki na zarysowanie i uderzenia, sprawdzenie elastyczności i twardości oraz przyczepności zgodnie z odpowiednimi normami państwowymi. Jeśli badania dadzą wynik pozytywny, to roboty malarskie naleŝy uznać za wykonane prawidłowo. Gdy którekolwiek z badań dało wynik ujemny, naleŝy usunąć wykonane powłoki częściowo lub całkowicie i wykonać powtórnie. 7. Obmiar robót Jednostką obmiarową robót jest m 2 powierzchni zamalowanej wraz z przygotowaniem do malowania podłoŝa, przygotowaniem farb, ustawieniem i rozebraniem rusztowań lub drabin malarskich oraz uporządkowaniem stanowiska pracy. Ilość robót określa się na podstawie projektu z uwzględnieniem zmian zaaprobowanych przez InŜyniera i sprawdzonych w naturze. 26

27 8. Odbiór robót Roboty podlegają warunkom odbioru według zasad podanych poniŝej Odbiór podłoŝa PodłoŜem pod malowanie jest tapeta szklana której ułoŝenie naleŝy sprawdzić pod kątem przyczepności i dokładności połączeń i włąściwego ułoŝenia wzoru Odbiór robót malarskich Sprawdzenie wyglądu zewnętrznego powłok malarskich polegające na stwierdzeniu równomiernego rozłoŝenia farby, jednolitego natęŝenia barwy i zgodności ze wzorcem producenta, braku prześwitu i dostrzegalnych skupisk lub grudek nieroztartego pigmentu lub wypełniaczy, braku plam, smug, zacieków, pęcherzy odstających płatów powłoki, widocznych okiem śladów pędzla itp., w stopniu kwalifikującym powierzchnię malowaną do powłok o dobrej jakości wykonania Sprawdzenie odporności powłoki na wycieranie polegające na lekkim, kilkakrotnym potarciu jej powierzchni miękką, wełnianą lub bawełnianą szmatką kontrastowego koloru Sprawdzenie odporności powłoki na zarysowanie Sprawdzenie przyczepności powłoki do podłoŝa polegające na próbie poderwania ostrym narzędziem powłoki od podłoŝa Sprawdzenie odporności powłoki na zmywanie wodą polegające na zwilŝaniu badanej powierzchni powłoki przez kilkakrotne potarcie mokrą miękką szczotką lub szmatką. Wyniki odbiorów materiałów i robót powinny być kaŝdorazowo wpisywane do dziennika budowy. 9. Podstawa płatności Wg warunków umowy 10. Przepisy związane PN-EN 1008:2004 Woda zarobowa do betonu. Specyfikacja i pobieranie próbek. PN-62/C Szpachlówki i kity szpachlowe. Metody badań. PN-EN 459-1:2003 Wapno budowlane. PN-C 81911:1997 Farby epoksydowe do gruntowania odporne na czynniki chemiczne PN-C-81901:2002 Farby olejne i alkidowe. PN-C-81608:1998 Emalie chlorokauczukowe. PN-C-81914:2002 Farby dyspersyjne stosowane wewnątrz. PN-C-81911:1997 Farby epoksydowe do gruntowania odporne na czynniki chemiczne. PN-C-81932:1997 Emalie epoksydowe chemoodporne 27

28 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA 1/B.05. POSADZKI KAUCZUKOWE CPV Wstęp 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru posadzek z wykładziny kauczukowej we wszystkich pomieszczeniach modułowego systemu zaplecza sportowego typu Orlik 2012 (dopuszcza się rozwiązania równorzędne pod warunkiem zaadoptowania projektu) 1.2. Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Wykonanie we wszystkich pomieszczeniach posadzki z wykładziny kauczukowej gr.2mm antypoślizgowej R10 i R11 z wywinięciem cokołów 10cm, zgrzaniem złączy i zakonserwowaniem ( kompletny proces technologiczny w/g instr. prod. ) 2. Materiały 2.1. Wykładzina podłogowa kauczukowa antyposlizgowa R10 i R11 grubość min 2 mm, Są odporne na działanie nacisku skupionego, łatwo zmywalne wodą z dodatkiem środków myjących, wykazują duŝą odporność na działanie agresywnych kwaśnych i alkalicznych czynników. NaleŜą do trudno palnych klej do wykładzin kauczukowych 3. Sprzęt Roboty moŝna wykonać przy uŝyciu dowolnego sprzętu. 4. Transport Materiały i elementy mogą być przewoŝone dowolnymi środkami transportu. Podczas transportu materiały i elementy konstrukcji powinny być zabezpieczone przed uszkodzeniami lub utratą stateczności. 28

29 5. Wykonanie robót 5.2. Wykonywanie posadzki Do wykonywania posadzek z wykładzin kauczukowej moŝna przystąpić po całkowitym ukończeniu robót budowlanych stanu surowego i robót wykończeniowych i instalacyjnych łącznie z przeprowadzeniem prób ciśnieniowych. PodłoŜe płyt OSB posiadające drobne uszkodzenia powierzchni powinny być naprawione przez wypełnienie ubytków szpachlą celulozową Powierzchnie powinny być oczyszczone z kurzu i brudu, i zagruntowane. Temperatura powietrza przy wykonywaniu posadzek nie powinna być niŝsza niŝ 15 C i powinna być zapewniona co najmniej na kilka dni przed wykonywaniem robót, w trakcie ich wykonywania oraz w okresie wysychania kleju. Wykładziny i kleje naleŝy dostarczyć do pomieszczeń, w których będą układane co najmniej na 24 godziny przed układaniem. Wykładzina arkuszowa powinna być na 24 godziny przed przyklejeniem rozwinięta z rulonu, pocięta na arkusze odpowiednie do wymiarów pomieszczenia i luźno ułoŝona na podkładzie tak, aby arkusze tworzyły zakłady szerokości 2 3 cm. Nie dopuszcza się występowania na powierzchni posadzki miejsc nie przyklejonych w postaci fałd, pęcherzy, odstających brzegów arkuszy. Spoiny między arkuszami lub pasami powinny tworzyć linię prostą, w pasach płytek dopuszcza się mijankowy układ spoin. Odchylenie spoiny od linii prostej powinno wynosić nie więcej niŝ 1 mm/m i 5 mm na całej długości spoiny w pomieszczeniu. Aby uniknąć ewentualnych róŝnic w odcieniach na krawędziach sąsiadujących ze sobą arkuszy wykładzin, arkusze naleŝy odwracać tak, by po zamontowaniu wykładziny prawe brzegi fabryczne sąsiadowały z prawymi, a lewe z lewymi. Styki między arkuszami wykładzin powinny być spawane. Spoiny spawne nie powinny wykazywać ubytków, miejscowych zmian barwy i uszkodzeń wykładziny w obrębie złącza, sznur spawający naleŝy ściąć równo z powierzchnią posadzki. Do spawania wykładzin naleŝy stosować dwuskładnikowy środka spajającego w tym samym kolorze co wykładzina. 6. Kontrola jakości 6.1. Wymagana jakość materiałów powinna być potwierdzona przez producenta przez zaświadczenie o jakości lub znakiem kontroli jakości zamieszczonym na opakowaniu lub innym równorzędnym dokumentem Nie dopuszcza się stosowania do robót materiałów, których właściwości nie odpowiadają wymaganiom technicznym. Nie naleŝy stosować równieŝ materiałów przeterminowanych (po okresie gwarancyjnym) NaleŜy przeprowadzić kontrolę dotrzymania warunków ogólnych wykonania robót (cieplnych, wilgotnościowych). 29

30 Sprawdzić prawidłowość wykonania podkładu, posadzki, dylatacji. 7. Obmiar robót Jednostką obmiarową robót jest m Odbiór robót Roboty podlegają odbiorowi wg. zasad podanych poniŝej Odbiór materiałów i robót powinien obejmować zgodności z dokumentacją projektową oraz sprawdzenie właściwości technicznych tych materiałów z wystawionymi atestami wytwórcy. W przypadku zastrzeŝeń co do zgodności materiału z zaświadczeniem o jakości wystawionym przez producenta powinien być on zbadany laboratoryjnie Nie dopuszcza się stosowania do robót materiałów, których właściwości nie odpowiadają wymaganiom technicznym. Nie naleŝy stosować równieŝ materiałów przeterminowanych (po okresie gwarancyjnym) Wyniki odbiorów materiałów i wyrobów powinny być kaŝdorazowo wpisywane do dziennika budowy Odbiór powinien obejmować: sprawdzenie wyglądu zewnętrznego; badanie naleŝy wykonać przez ocenę wzrokową, sprawdzenie prawidłowości ukształtowania powierzchni posadzki; badanie naleŝy wykonać przez ocenę wzrokową, sprawdzenie prawidłowości wykonania styków materiałów posadzkowych; badania prostoliniowości naleŝy wykonać za pomocą naciągniętego drutu i pomiaru odchyleń z dokładnością 1 mm, a szerokości spoin za pomocą szczelinomierza lub suwmiarki. sprawdzenie prawidłowości wykonania cokołów lub listew podłogowych; badanie naleŝy wykonać przez ocenę wzrokową. 9. Podstawa płatności Płaci się za ustaloną ilość m 2 powierzchni ułoŝonej posadzki wg ceny jednostkowej, która obejmuje przygotowanie podłoŝa, dostarczenie materiałów i sprzętu, oczyszczenie stanowiska pracy. 10. Przepisy związane PN-74/B Kit asfaltowy uszczelniający. 30
