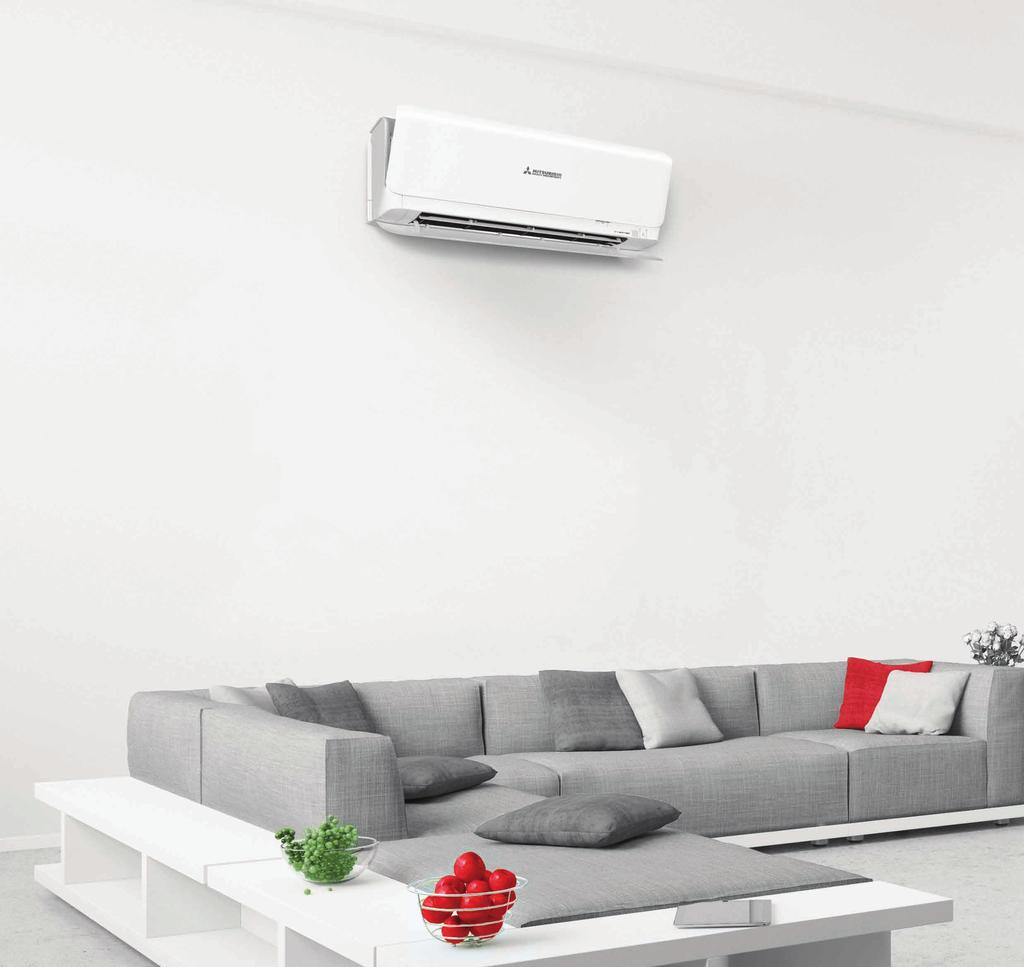

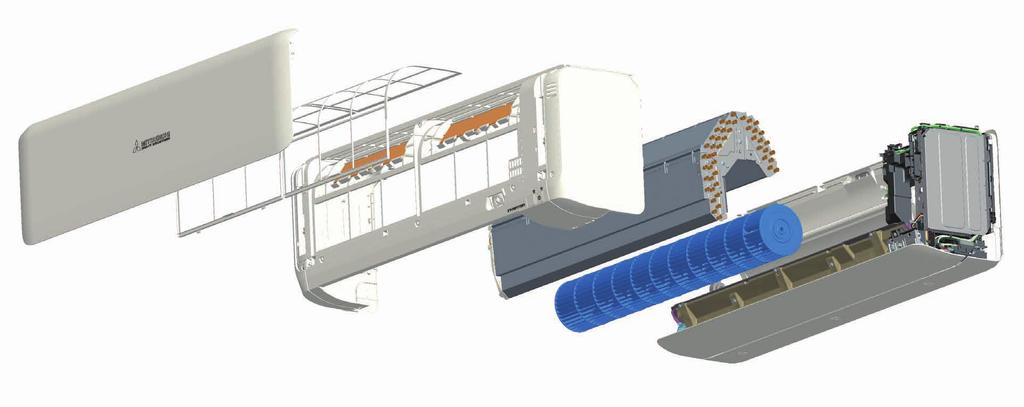

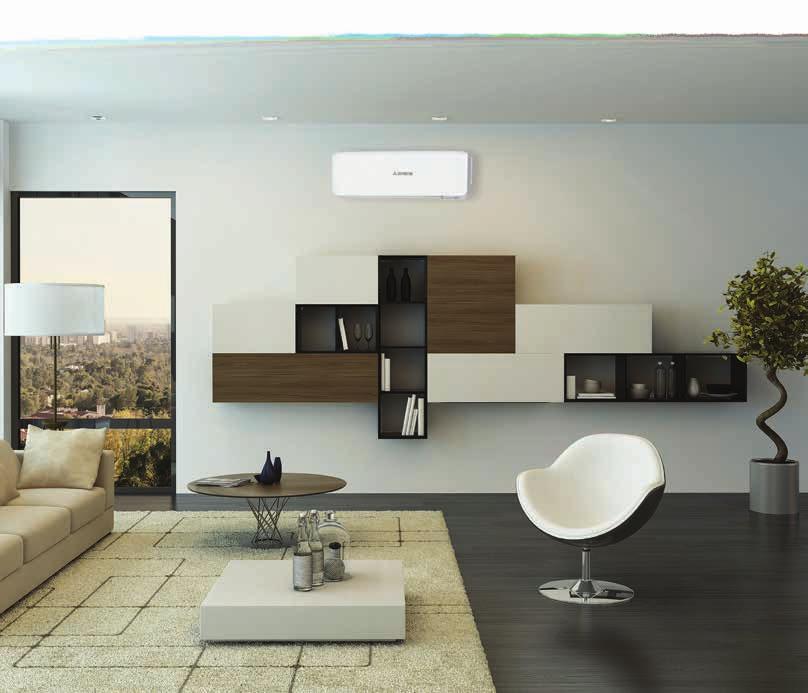

2 NSZE TECHNOLOGIE TWOJ PRZYSZŁOŚĆ Nowoczesna Elegancka Obudowa Jednostki wewnętrzne nowych klimatyzatorów serii ZSX i ZS posiadają stylowe, opływowe kształty i znakomicie wpisują się we współczesne, europejskie wnętrza. Projekt obudowy został wykreowany przez włoskie studio projektów przemysłowych Tensa slr z Mediolanu. Kolorowe jednostki wewnętrzne Seria ZSX Inwestorzy mogą wybierać kolor obudowy klimatyzatora (seria ZS i ZSX) z trzech dostępnych, ponadczasowych i uniwersalnych wzorów w zależności od gustu, potrzeby czy ulubionego wystroju wnętrza: Czysta Biel, Czarno-Biały, Tytan. 2 Biały Czarno-Biały Tytan

3 Nagrody `Design ward & Competition Mitsubishi Heavy Industries podczas jednego z wiodących na świecie, międzynarodowych konkursów designerskich Design ward & Competition wyróżnione zostało nagrodami w kategorii Inżynierii i projektowania technicznego Nagroda GOLD `Design ward 2019 przyznana została dla klimatyzatora kasetonowego serii FDTC-VH, która charakteryzuje się najniższym w branży panelem dekoracyjnym w kształcie "plastra miodu" z deflektorem Nagrodą SILVER `Design ward 2017 wyróżniono klimatyzatory ścienne SRK-ZSX z serii Diamond. Niepowtarzalny design i kolorowe obudowy stworzone zostały, aby sprostać wymaganiom europejskiego rynku klimatyzacji Oszczędność Energii W trosce o środowisko naturalne człowieka MHI wprowadziło kilka radykalnych ulepszeń technologicznych, co odczuwalnie podniosło sprawność energetyczną urządzeń. Mitsubishi Heavy Industries standardowo deklaruje klasy energetyczne wszystkich swoich urządzeń w zakresie od + do +. Znaczące oszczędności energetyczne, zarówno w trybie grzania jak i chłodzenia, udaje się osiągnąć dzięki technologii inwerterowej DC PM oraz dzięki zastosowaniu sprężarek Imiona, nazwiska i nazwy firm znane Dz. Marketingu ELEKTRONIK S spiralnych. Cisza i Komfort Mitsubishi Heavy Industries oferuje unikalne rozwiązania techniczne i technologiczne, które zapewniają precyzyjną, niemal bezszumową dystrybucję powietrza i płynne sterowanie wydajnością. Czyste Powietrze Dostępne w klimatyzatorach MHI: System ntyalergenowy i Funkcja samooczyszczania oraz filtry powietrza: Naturalny Filtr Enzymatyczny, Filtr ntyalergenowy, Fotokatalityczny Zmywalny Filtr Odwaniający, jak również Wentylator ntybakteryjny pomagają zachować w klimatyzowanych pomieszczeniach komfort i czyste powietrze. SRK dostępne są dla czynnika chłodniczego R32 R32 to czynnik chłodniczy nowej generacji, który charakteryzuje się prawie 70% niższym współczynnikiem globalnego ocieplenia (GWP) niż czynnik chłodniczy R410. Dzięki swoim wyjątkowym właściwościom R32 oferuje niesamowite korzyści w zakresie efektywności energetycznej. Potencjalny efekt chłodzenia 1,5 razy większy niż czynnika chłodniczego R410 oznacza, że potrzebuje mniej energii do osiągnięcia wymaganej temperatury i wymaga mniejszej ilości czynnika chłodniczego do pracy. Jednostki SRK kompatybilne są zarówno z R32, jak i R410. 3

4 ZKRES PRODUKTÓW SPLIT Wydajność chłodnicza () Model ŚCIENNE seria Diamond SRK-ZSX -W + CLSS + + CLSS CLSS CLSS CLSS *1 ŚCIENNE seria Diamond SRK-ZR -W CLSS *1 -S ŚCIENNE seria Premium SRK-ZS -W R410 *1 -S CLSS + CLSS CLSS CLSS + CLSS seria Standard SRK-ZSP -W R410 -S CLSS CLSS CLSS CLSS CLSS CLSS CLSS KSETONOWE FDTC-VH CLSS CLSS ŚCIENNE CLSS CLSS R410 CLSS R410 CLSS CLSS CLSS *1 PRZYPODŁOGOWE SRF-ZMX R410 CLSS CLSS *1 KNŁOWE SRR-ZM R410 CLSS CLSS *1 *1 Zastosowanie split i multi-split *2 Klasa energetyczna zależy od wykorzystanych jednostek wewnętrznych. *3 Etykieta energetyczna ma zastosowanie poniżej wydajności chłodniczej CLSS CLSS KSETONOWE FDTC-VF CLSS CLSS CLSS CLSS CLSS R410 CLSS CLSS

5 Certified ISO 9001 Certified ISO ISO Certificate E5 Certificate number : JQ-0709 Certificate Number : YK4CC3622 MULTI-SPLIT Uwaga: pełna wersja katalogu Systemy Inverter Multi-Split (RC) dostępna w wersji elektronicznej na stronie Model ZS-S 45ZS-S 50ZS-S1 60ZM-S1 71ZM-S1 80ZM-S1 100ZM-S 125ZM-S Ilość jednostek wewnętrznych JEDNOSTKI ZEWNĘTRZNE SCM *2 ŚCIENNE R410 CLSS CLSS SRK20ZSX SRK25ZSX SRK35ZSX SRK50ZSX SRK60ZSX CLSS CLSS CLSS + *3 CLSS SRK71ZR PRZYPODŁOGOWE KNŁOWE KSETONOWE KNŁOWE SRK20ZS SRK25ZS SRK35ZS SRK50ZS SKM20ZSP SKM25ZSP SKM35ZSP SRF25ZMX SRF35ZMX SRF50ZMX SRR25ZM SRR35ZM SRR50ZM SRR60ZM FDTC25VF FDTC35VF FDTC50VF FDTC60VF FDUM50VH PODSTROPOWE FDE50VH Dostępne wersje kolorystyczne serii ZSX ZS Użytkownicy mogą wybrać model z trzech różnych kolorów, co pozwala na większy wybór i dopasowanie klimatyzatora do stylu pomieszczenia. Seria ZSX Biały Czarno-Biały Tytanowy 5

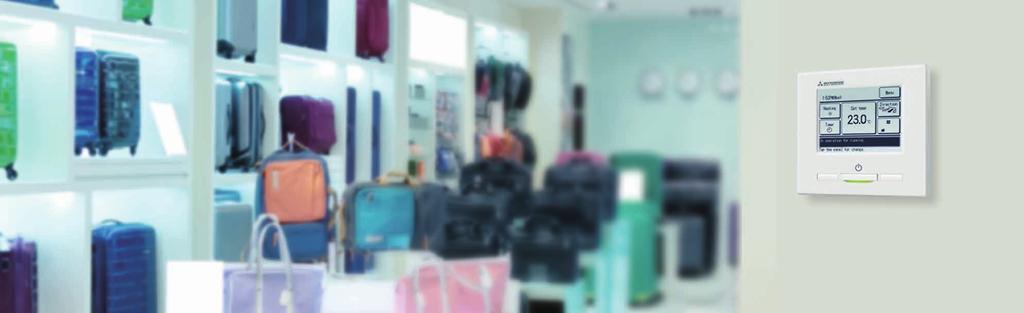

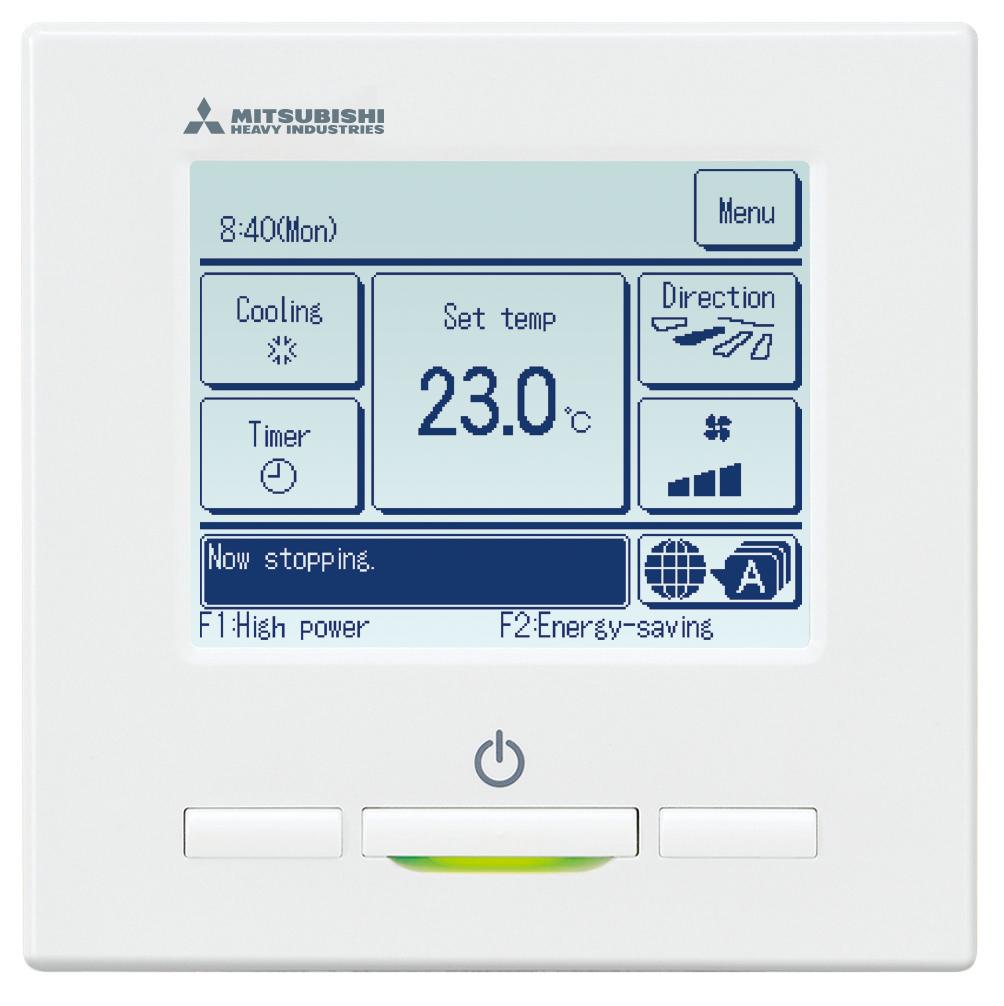

6 NOWY STEROWNIK PRZEWODOWY Łatwe użytkowanie zaawansowanych technologii dzięki nowemu sterownikowi przewodowemu Ciekłokrystaliczny dotykowy sterownik przewodowy o przekątnej 3,8" Programowalne przyciski Programowalne przyciski F1 i F2 pozwalają na konfigurację ich funkcjonalności jednym z siedmiu niżej wymienionych programów min min min min min min min Tryb High Power Przycisk funkcji (F1) Przycisk funkcji (F2) ktywacja tego trybu pozwala na pracę urządzenia z maksymalną wydajnością w trybie grzania/chłodzenia do 15 minut w celu doprowadzenia warunków w pomieszczeniu do komfortowych. Tryb oszczędzania energii Optymalizuje zużycie energii przy jednoczesnym zachowaniu najwyższego komfortu cieplnego w pomieszczeniu Tryb pracy cichej Obniża poziom hałasu emitowanego przez jednostkę zewnętrzną i wewnętrzną Tryb dłuższej nieobecności Tryb utrzymuje temperaturę w pomieszczeniach na umiarkowanym poziomie Ulubione Ustawienie wartości preferowanych jednym przyciskiem takich jak temperatura, siła nawiewu, tryb pracy Czyszczenie filtra Ustawienie przypomnienia o konieczności czyszczenia filtra powietrza Panel z deflektorem Włączenie zaprogramowanych ustawień panelu z deflektorem RC-EX3 6

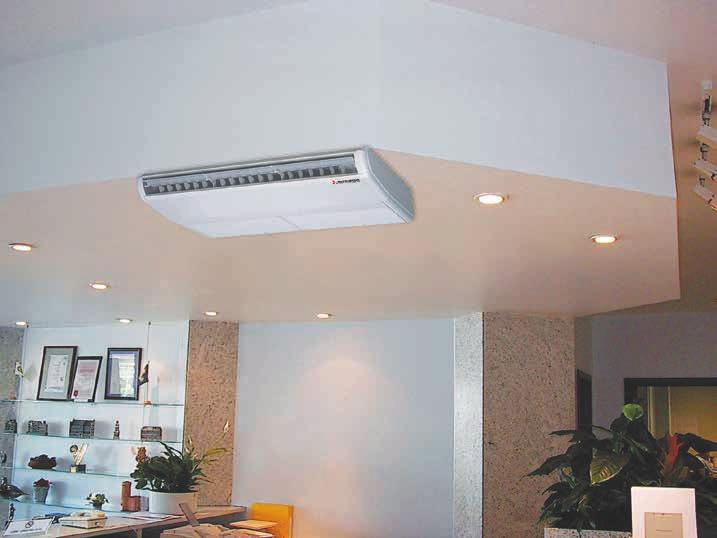

7 Rotacja (od 1 godziny do 41 dni) Rotacja urządzeń - ustawiana w przedziale czasowym od 1 godziny do 999 godzin. Rotacja pozwala na równomierną eksploatację urządzeń ON OFF OFF ON RC-EX3 RC-EX3 Seria RC Seria PC TYP Model jednostki Sterownik Model jednostki wewnętrznej wewnętrznej Sterownik Ścienne SRK20~60ZSX SRK20~50ZS SC-BIKN2-E+RCEX3 SRK100ZR-S SC-BIKN2-E+RCEX3 SRK63~80ZR Podstropowe FDE40~140VG RC-EX3 Kaseta 4 stronna FDTC25~35-VF 600x600 FDTC40~60-VH RC-EX3 FDTC40~60VH RC-EX3 Kaseta 4 stronna Standard FDT40~140VG RC-EX3 Kanałowe SRR25~35ZM SC-BIKN2-E+RCEX3 FDUM40~140VF RC-EX3 FDU100~250V(F/G) RC-EX3 Kaskada Kaskada temperaturowa w przypadku wzrostu temperatury w pomieszczeniu przy pracy jednego urządzenia klimatyzacyjnego o 2 C - 5 C (wartość ustawiana co 1 C) i utrzymywaniu się wyższej temperatury przez czas powyżej 5 minut zostaje automatycznie włączony do pracy klimatyzator będący w stanie czuwania Temp. Praca Klimatyzator nr 1 Klimatyzator nr 2 Praca 2 klimatyzatora po 5 minutach Czuwanie ON OFF ON ON ON OFF RC-EX3 RC-EX3 RC-EX3 Back-up +5 C ktualna temperatura w pomieszczeniu Temperatura zadana Back-up (redundancja) zabezpiecza pomieszczenie klimatyzowane przed brakiem chłodzenia w przypadku uszkodzenia klimatyzatora prowadzącego. Klimatyzator czuwający załącza się w wyniku sygnału awarii z jednostki pracującej, przejmując zabezpieczenie pomieszczenia przed wzrostem temperatury zanim zadziała funkcja kaskady 5 Czas [min.] Stan klimatyzatora LRM LRM Opis sytuacji Pracujący Czuwający Wyłączenie zasilania pracującego klimatyzatora Stop Praca Powrót zasilania do pierwotnie pracującego klimatyzatora (włączona funkcja autorestart) Praca Stop larm krytyczny pracującego klimatyzatora Stop Praca ON OFF OFF ON RC-EX3 RC-EX3 7

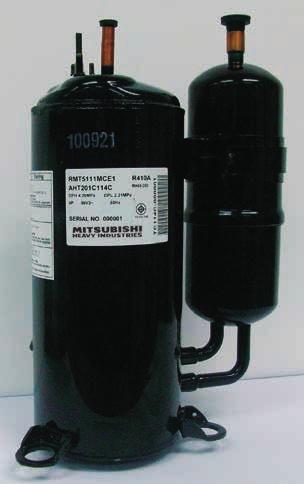

8 WYSOK SPRWNOŚĆ W trosce o środowisko Kilka radykalnych zmian oraz ulepszeń technologicznych podniosło sprawność energetyczną urządzeń a także ma większe znaczenie w procesie ochrony środowiska naturalnego. Wyższe klasy energetyczne (SEER/SCOP) chłodzenie ogrzewanie Klasy energetyczne + Mitsubishi Heavy Industries standardowo deklaruje klasy energetyczne swoich urządzeń w zakresie od + do +. Znaczące oszczędności energetyczne, zarówno w trybie grzania jak i chłodzenia, udaje się osiągnąć dzięki technologii inwerterowej DC PM oraz dzięki zastosowaniu sprężarek spiralnych (seria ZSX) Poprzedni model ZSX Poprzedni ZSX Poprzedni ZSX model model Szybkość i wysoka sprawność Sprężarka inwerterowa DC PM Sprężarki inwerterowe (o zmiennej wydajności) posiadają liczne zalety w stosunku do tradycyjnych sprężarek o stałej wydajności. Sprężarki inwerterowe mogą zapewnić uzyskanie szybkiego efektu grzania i uzyskanie zadanej temperatury w krótkim czasie po uruchomieniu urządzenia. Dzięki temu można obniżyć wymaganą wydajność kompresora i zmniejszyć zużycie energii bez obniżania warunków komfortu. Ponadto kompresor zasilany jest prądem stałym, przez co ma sprawność wyższą od kompresora zasilanego prądem zmiennym. DC Pulse mplitude Modulation PM INVERTER Silnik prądu stałego Sprawność silnika (%) Silnik magnetyczny niska ulepszenie Poprzedni model prędkość obrotowa ZS Poprzedni ZS Poprzedni ZS model model ulepszenie Silnik indukcyjny wysoka DC PM INVERTER DC PM INVERTER Czas Temp. w pomieszczeniu PM PWM Minimalne wahania temperetury Stabilna, optymalna praca dająca oszczędność energii to komfort użytkowania Czas Temp. w pomieszczeniu INVERTER tradycyjny INVERTER wł wył. Wł. Rated Capacity wył. Widoczny poziom zmian temperatury oraz cykle włącz/wyłącz Temp. zadana Sprężarka (obr./min) Temp. zadana Sprężarka (obr./min) Sterowanie inwerterem (kontrola wektorowa) Płynna praca w pełnym zakresie wydajności Szybki efekt w krótkim czasie po uruchomieniu Wzrost efektywności przy niskiej częstotliwości pracy sprężarki Sprężarki scroll DC Twin Dzięki zastosowaniu sprężarki typu scroll osiągnięto poprawę wydajności energetycznej oraz niższy poziom wibracji i hałasu. Ponadto osiągnięto wysoką sprawność i moc wyjściową sprężarki poprzez zastosowanie neodymowego magnesu zlokalizowanego w silniku. ekologiczny czynnik chłodniczy Cechy Jednoskładnikowy Znany jako składnik mieszaniny R410 (50% R32, 50% R125) Wykorzystywany w systemach klimatyzacyjnych na całym świecie Zerowy potencjał niszczenia warstwy ozonowej (ODP) Wyższa efektywność energetyczna w porównaniu do R410 Mniejszy załadunek czynnika w porównaniu do R410 Łatwy do recyklingu Wyższa efektywność energetyczna Załadunek czynnika (kg) R410 R Współczynnik efektywności energetycznej Na podstawie jednostki ściennej 3,5 Mniejszy załadunek czynnika chłodniczego (%) Zmniejszone o 20% R32 80 R

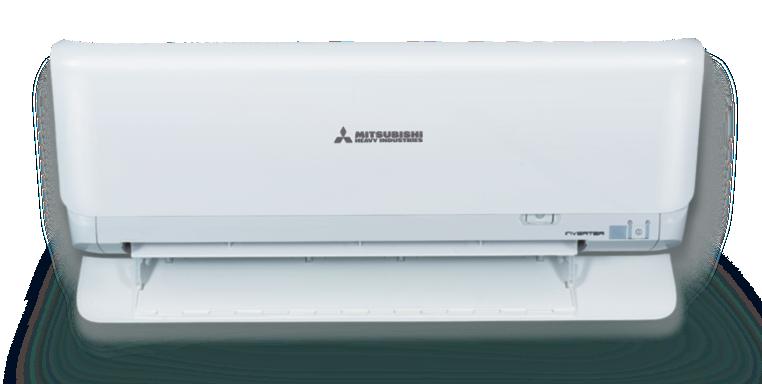

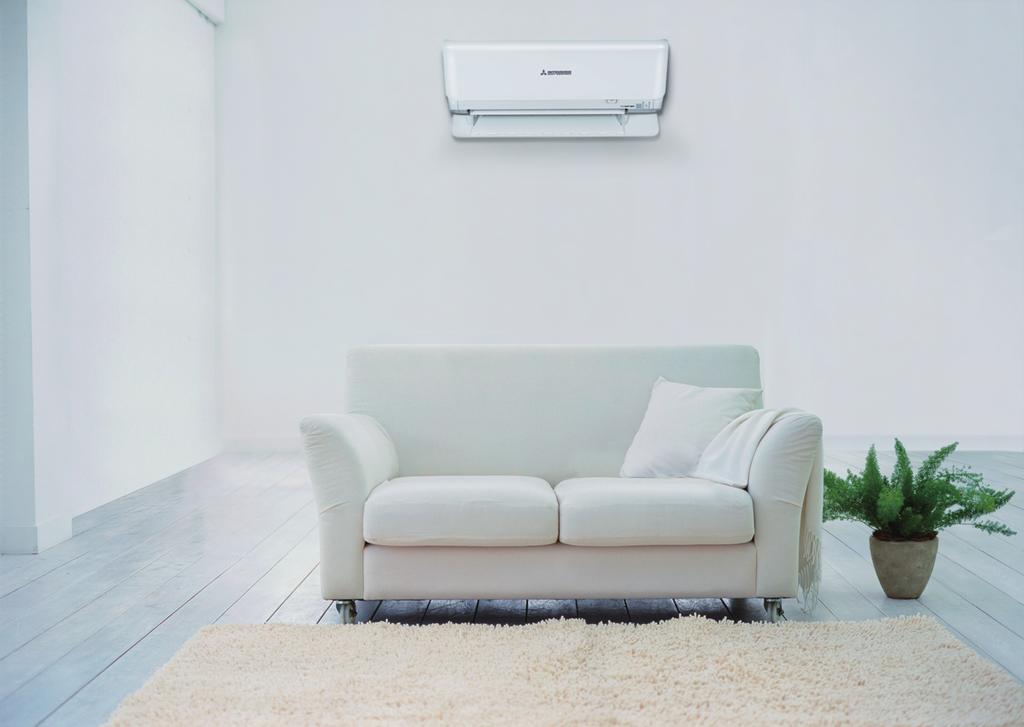

9 OSZCZĘDNOŚĆ ENERGII W funkcji chłodzenia Ustawienie ograniczające chłodzenie dla niskiej aktywności użytkownika w pomieszczeniu. W funkcji ogrzewania Funkcja Eco utomatyczne sterowanie pracą klimatyzatora, oszczędzające energię - poprzez wykrywanie obecności użytkownika w klimatyzowanym pomieszczeniu. ktywność ludzi w pomieszczeniu jest wykrywana przez czujnik podczerwieni zainstalowany w klimatyzatorze. Jednostka dopasowuje wydajność chłodzenia/grzania w zależności od zapotrzebowania. Eco chłodzenie klimatyzator kontroluje wydajność na niższym poziomie i przechodzi w tryb eco w przypadku niskiej aktywności użytkownika. Eco ogrzewanie klimatyzator kontroluje wydajność na niższym poziomie i przechodzi w tryb eco w przypadku wysokiej aktywności. Kiedy czujnik wykrywa brak obecności ludzi w pomieszczeniu, klimatyzator automatycznie redukuje wydajność po około 15 minutach. Urządzenie wraca do normalnej pracy po ponownym wykryciu obecności. Ustawienie ograniczające grzanie dla wysokiej aktywności użytkownika w pomieszczeniu. uto Off Funkcja automatycznie zatrzymuje działanie klimatyzatora i przechodzi on w tryb stand-by (czuwanie) po godzinie nieobecności w pomieszczeniu. Włącza się ponownie w przypadku wykrycia aktywności w ciągu 12 godzin lub wyłącza zupełnie w przypadku braku obecności przez 12 godzin. * Można ustawić na wyłączenie (OFF) po 2 godzinach. Nieobecność Oszczędna praca Ogranicza wydajność klimatyzatora, kiedy w pomieszczeniu nie ma nikogo. Po 1 godzinie Stand-by (czuwanie) Nie musisz się martwić, jeśli zapomnisz o wyłączeniu urządzenia. Klimatyzator nie pracuje, dopóki nie wykryje aktywności w pomieszczeniu. Powrót do pomieszczenia Wznowienie pracy utomatycznie wznawia pracę w funkcji Preset jeśli wrócisz do pomieszczenia przed upływem 12 godzin. Funkcja Fuzzy uto Czujniki temperatury i wilgotności sprawdzają warunki w pomieszczeniu. Jednostka automatycznie dobiera tryb pracy i temperaturę aby pracować efektywnie. Tryb pracy oraz wydajność chłodzenia/grzania jest kontrolowana względem zadanej temperatury. Funkcja Fuzzy uto oferuje automatyczne utrzymanie komfortowej temperatury w pomieszczeniu nawet w zmiennych, zewnętrznych warunkach termicznych. 9

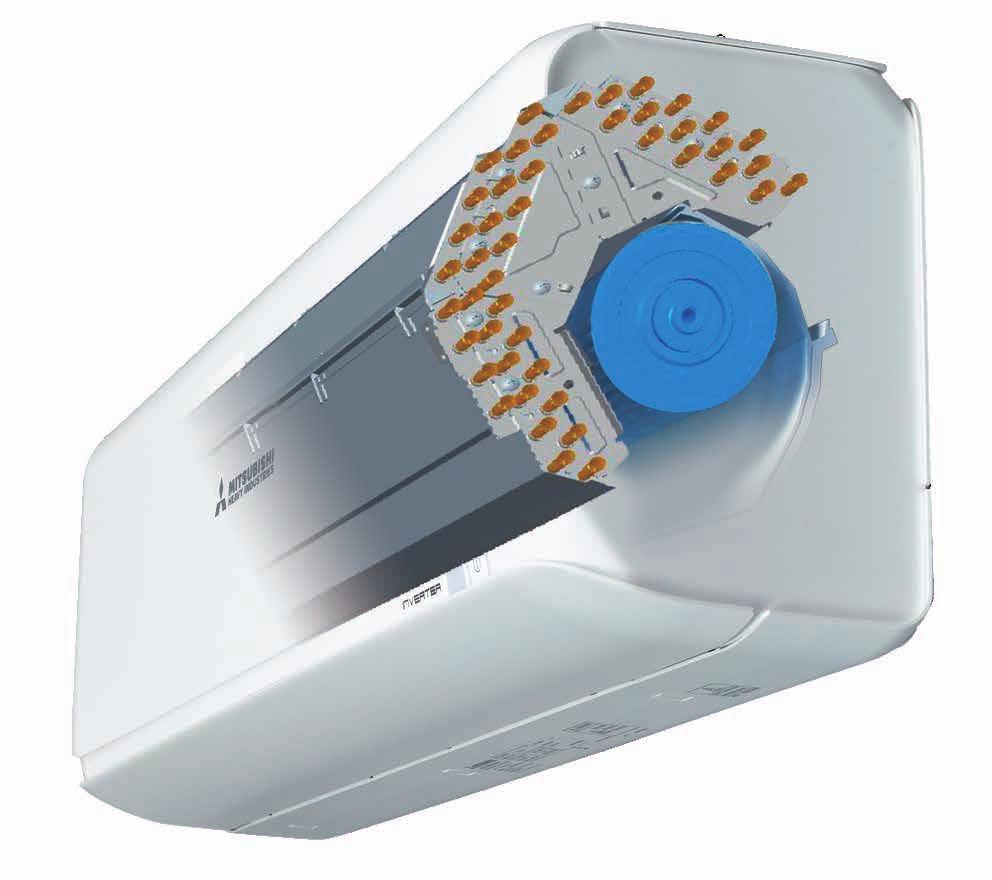

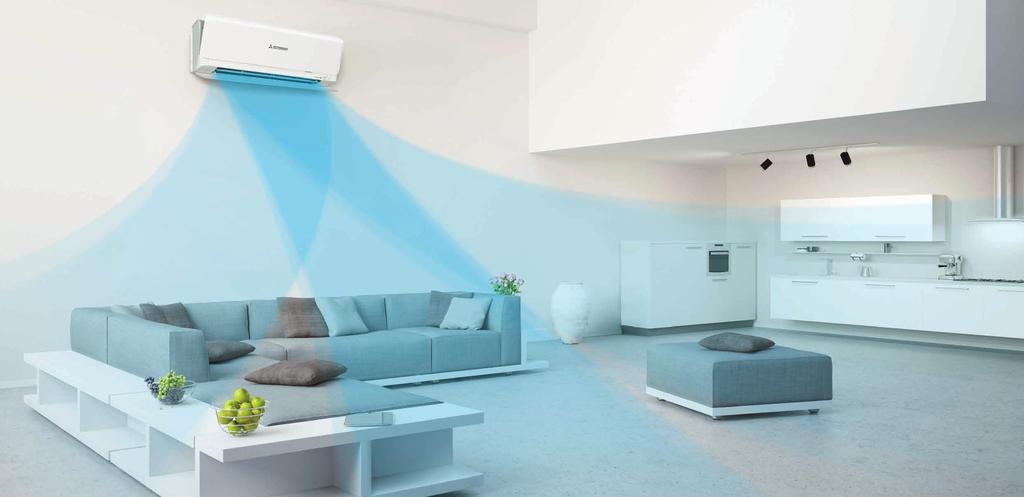

10 PRZEPŁYW POWIETRZ Technologia Jet Daleki zasięg i cichy przepływ Zastosowanie wyników badań aerodynamicznych wykorzystywanych w technologii silników strumieniowych do urządzeń klimatyzacyjnych Metoda CFD wykorzystywana do projektowania łopatek silników strumieniowych została zastosowana do zaprojektowania kanałów powietrznych w klimatyzatorach, do osiągnięcia idealnego systemu przepływu powietrza (cyrkulacja powietrza). Strumień powietrza utworzony w tym systemie charakteryzuje się dużą objętością i wytworzony jest przy minimalnym zużyciu energii. Strumień powietrza jest jednorodny, cichy i ma duży zasięg. Porównanie poziomu dźwięków dnia codziennego (C) Mitsubishi ircraft Corporation dB 50dB 40dB 30dB 19dB 0 Zwykła rozmowa Ciche biuro Biblioteka Noc na przedmieściach SRK20,25,35ZSX SRK20,25,35ZS (w trybie chłodzenia dla niskich obrotów wentylatora) Szybko Wolno Kolory prezentują prędkość strumienia powietrza. Strumień powietrza o długim zasięgu Odpowiednie dla dużych pomieszczeń mieszkalnych i salonów handlowych. 17m SRK60ZSX (w funkcji chłodzenia) SRK100ZR (w funkcji chłodzenia) 20m powerful Podwójna kierownica powietrza Podwójna kierownica powietrza pozwala na optymalną kontrolę przepływu powietrza i zapewnia komfort w pomieszczeniu: pozioma struga o dużym zasięgu dla chłodzenia, intensywny nawiew w dół - dla ogrzewania. 10

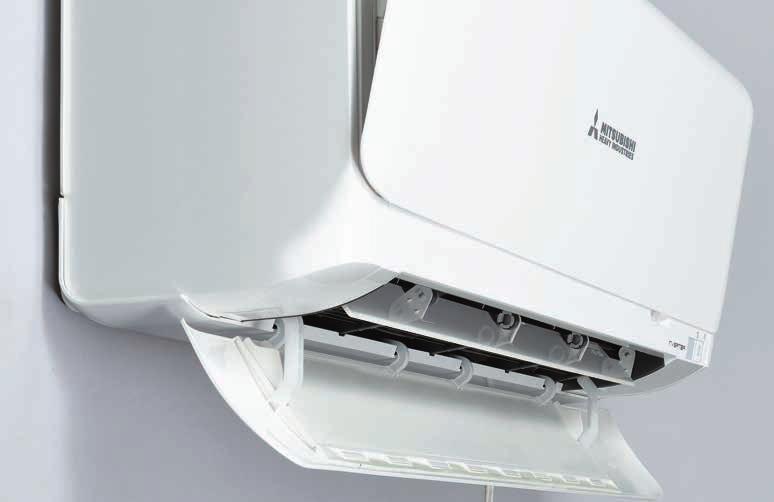

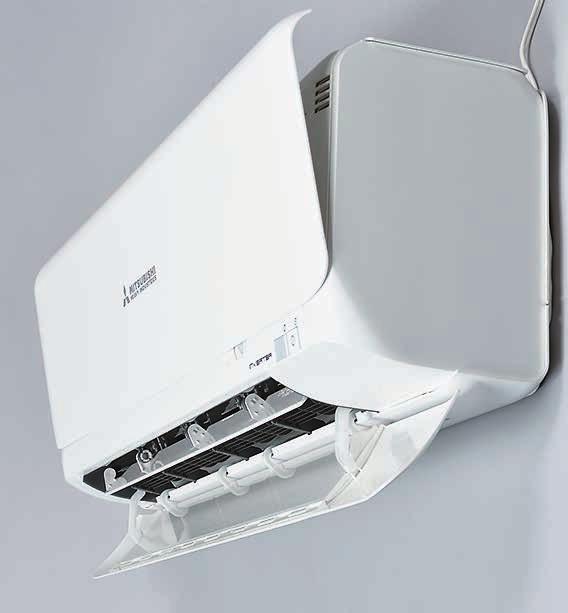

11 FUNKCJ 3D UTO Spiralny strumień powietrza Programowanie pracy 3 niezależnych silników 3D UTO Przycisk 3D programuje prace trzech niezależnych silników kierownic powietrza (jeden silnik obsługuje kierownicę poziomą i dwa obsługują kierownice pionowe). Strumień powietrza jest ustabilizowany, jednolity, spokojny i o dużym zasięgu. Programowanie nawiewu 3D UTO Funkcja Hi-Power (szybkie schładzanie) 1 Zimny prysznic podłogowe wachlowanie Dzięki automatycznej kontroli kierunku i objętości strumienia powietrza, klimatyzacja pomieszczenia przebiega efektywnie. W procesie chłodzenia schłodzone powietrze jest kierowane ku górze i nie opływa przebywających w pomieszczeniu osób, tylko opada od strony sufitu jak przyjemny prysznic. Podczas ogrzewania ciepłe powietrze nawiewane jest w kierunku podłogi i w tym rejonie utrzymują się najwyższe zadane temperatury, zapewniając maksymalny komfort użytkownikom. Ruch poziomy kierownic powietrza 8 ustawień Szerokie wachlowanie (każdy narożnik) Nawiew centralny (daleki zasięg) 3 wachlowanie wachlowanie Swing Szeroki nawiew (jednolity) 4 zimny prysznic podłoga Spot Wide Podział żaluzji pionowych na lewe i prawe umożliwia niezależny wypływ dwóch strumieni powietrza. Dzięki temu można poczynić dodatkowe oszczędności, bądź świadomie ograniczyć prace klimatyzatora wg aktualnych potrzeb i preferencji. Informacje zawarte na tej stronie dotyczą głównie serii ZSX 11

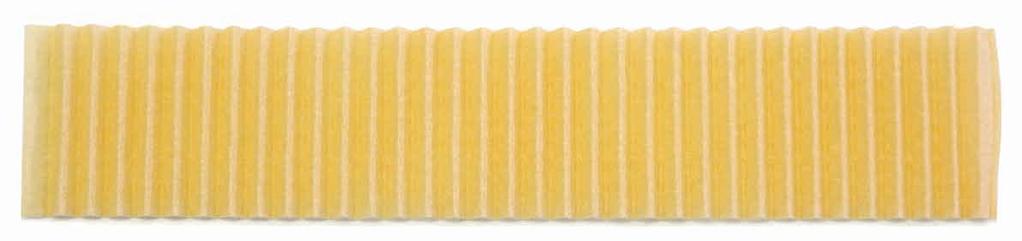

12 CZYSTE POWIETRZE Powietrze w Twoim pomieszczeniu jest zawsze świeże System ntyalergenowy System ntyalergenowy eliminuje alergeny z powietrza poprzez sterowanie wilgotnością i temperaturą powietrza. włącz funkcję LLERGEN Zatrzymywanie alergenów na filtrze Funkcja chłodzenia Tworzą się skropliny Funkcja ogrzewania Nawilżanie filtra Oczyszczanie powietrza z aktywnych alergenów Osuszanie Funkcja samooczyszczania Proces samooczyszczania rozpoczyna się od zatrzymania klimatyzatora i trwa do 2 godzin. Użytkownik może wybrać, czy stosować tę funkcję, czy nie. Osuszanie Rozwój pleśni po upływie 1 tygodnia Jeśli nie używa się funkcji samooczyszczania Grzybnia pleśni rozrasta się Grzybnia pleśni Zarodniki pleśni Osuszanie Wentylator Osuszanie Jeśli funkcja samooczyszczania jest włączona Zatrzymanie 2 godz. Grzybnia pleśni nie rozrasta się Zarodniki pleśni Praca normalna Oczyszczanie Samoczynne wyłączenie funkcji Filtr ntyalergenowy Enzymy + mocznik dezaktywują alergeny i usuwają bakterie Filtr antyalergenowy usuwa z powietrza pyłki kwiatowe, insekty i alergeny, żyjące np. w kociej sierści, i dezaktywuje je. Tajemnicą budowy filtra jest połączenie enzymów z mocznikiem. Filtr ten usuwa wszystkie rodzaje bakterii, grzyby, pleśnie i wirusy. Po przejściu przez filtr powietrze jest czyste i świeże. *1 Metoda testu: ELIS colorimetric method / ELIS fluorescent method Laboratorium: Independent administrative agency national hospital mechanism Sagamihara Hospital, No.1536 *2 Metoda testu: ELIS colorimetric method Laboratorium: Independent administrative agency national hospital mechanism Sagamihara Hospital, No.1536 *3 Metoda testu: TCID (Infection value 50%) Laboratorium: Foundation of Kitazato Environmental Science Center, No

13 Wentylator antybakteryjny Właściwości antybakteryjne zapewniają czystość i bezpieczeństwo Dzięki obróbce antybakteryjnej wentylatora zahamowany jest rozwój pleśni. Dlatego wnętrze klimatyzatora zawsze utrzymane jest w czystości, a urządzenie nie nawiewa zanieczyszczonego powietrza do pomieszczenia. Filtr antyalergenowy Fotokatalityczny, zmywalny filtr odwaniający Ruchomy panel frontowy Wentylator antybakteryjny bez obróbki antybakteryjnej z obróbką antybakteryjną spergilus niger IFO6341 Laboratorium testujące: Japan Food nalysis Center Test nr: Test został przeprowadzony zgodnie z normą/metodą JIS Z 2801 ntimicrobial Products-ntimicrobial Test Method 5.2 ntimicrobial Effects: Test Methods for Plastic Products, etc. Testy przeprowadzono w laboratorium Mitsubishi Heavy Industries w Nagoya, 24 godziny po kontakcie z bakteriami, hodowanymi na pożywce agarowej. Fotokatalityczny, zmywalny filtr odwaniający Oczyszcza powietrze poprzez odwonienie cząsteczek powodujących nieprzyjemne zapachy w pomieszczeniu. Zdolność odwaniająca filtra może być odnawiana poprzez płukanie go w czystej wodzie oraz suszenie na słońcu. Po tych prostych zabiegach filtr ponownie nadaje się do użytku. Zastosowano w modelach: Filtr Jedn. wewn. SRK-ZSX SRK-ZR SRK-ZS Filtr antyalergenowy 1 szt. 1 szt. 1 szt. Fotokatalityczny, zmywalny filtr odwaniający 1 szt. 1 szt. 1 szt. Informacje zawarte na tej stronie dotyczą głównie serii ZSX 13

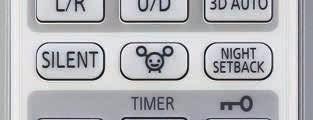

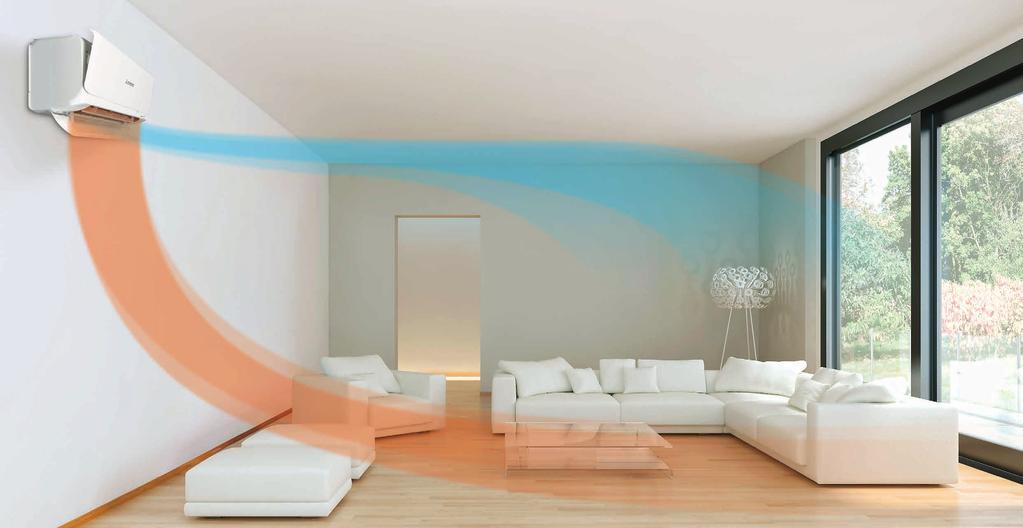

14 WYGOD I EKONOMI Funkcja High Power W trybie chłodzenia Funkcja zapewnia dużą ilość schłodzonego powietrza aby szybko obniżyć temperaturę w pomieszczeniu. Jest szczególnie potrzebna w gorące letnie dni, gdy po ciepłej kąpieli lub po powrocie do domu - wymagany jest natychmiastowy komfort dla użytkowników. Po 15 minutach klimatyzator powraca do poprzednich nastaw aby zapobiec nadmiernemu schłodzeniu wnętrza. W trybie ogrzewania Zastosowanie funkcji w trybie ogrzewania powoduje wytworzenie przez klimatyzator szerokiej strugi ciepłego powietrza skierowanego w stronę podłogi. W ciągu kilku minut, unoszące się ku górze cząsteczki powietrza - wypełniają pomieszczenie przyjemnym ciepłem. Najczęściej stosuje się tę funkcję zimą, przed porannym opuszczeniem sypialni lub tuż po powrocie z pracy do domu. Po kwadransie klimatyzator zaczyna pracować z poprzednimi nastawami aby zapobiec zbyt wysokiej temperaturze w pomieszczeniu. Cicha praca (funkcja jednostki zewnętrznej) Kiedy jednostka zewnętrzna realizuje funkcje pracy cichej, max poziom ciśnienia akustycznego jest o 3 db() poniżej nominalnego (np. 45 db() lub mniej). Sprężarka pracuje na poziomie 60% nominalnej wydajności. Max prędkość obrotów silnika wentylatora ustawiona jest poniżej wartości nominalnej. ZZ... Cisza nocna Tryb pracy podczas nieobecności Podczas zimnych pór roku, temperatura w nieużywanych pomieszczeniach może być ustawiona na minimalnym, bezpiecznym poziomie. Po użyciu tylko jednego przycisku na sterowniku - klimatyzator utrzymuje temperaturę 10 C

15 Tygodniowy programator czasowy (timer) Dozwolone są maksymalnie cztery operacje (ON-TIMER / OFF-TIMER) w ciągu doby, co daje max 28 programów na tydzień. Jednokrotnie ustawiona operacja powtarzana jest w każdym tygodniu, aż do chwili jej anulowania. Operacje możliwe do zaprogramowania: Tryb pracy (uto, chłodzenie, ogrzewanie, osuszanie, wentylacja) Nastawy temperatury Przepływ powietrza, kierunek Ikona nastaw programatora ECONO, Tryb pracy podczas nieobecności, Funkcja pracy cichej Ikona programatora tygodniowego Przyciski do ustawiania programu tygodniowego Tryb snu Kiedy użytkownicy udają się na spoczynek, zbyt wiele chłodzenia czy grzania nie jest potrzebne. Funkcja snu zapewnia optymalny komfort poprzez dopasowanie wydajności chłodzenia lub grzania do potrzeb a tym samym generuje także oszczędności energii. start trybu spania po 2 godzinach -1 C nastawa temperatury nastawa temperatury -1 C po 1 godzinie -1 C +1 C -1 C -3 C po 30 minutach +1 C czas pracy klimatyzatora po 1 godzinie po 2 godzinach czas pracy klimatyzatora start trybu spania Komfortowy start Klimatyzator kontroluje temperaturę w pomieszczeniu aby, z co najmniej 60-cio minutowym wyprzedzeniem, osiągnąć temperaturę nastawy programatora. Mechanizm działania Co najmniej na godzinę przed czasem nastawy programatora, rozpoczyna się właściwa funkcja powolnego dopasowania temperatury w pomieszczeniu do nastawy programatora. Może trwać od 5 do 60 minut. chłodzenie (praca) nastawa temperatury Sprawdź temp. w pokoju 60 min. wcześniej nastawa programatora Funkcja Preset Funkcja preferowanych nastaw - to możliwość zapamiętania ulubionej nastawy (np. temperatury i trybu pracy wentylatora) i uruchomienie jej za pomocą jednego przycisku (seria ZSX i ZS). Intuicyjny sterownik Jednostki ścienne w zestawie posiadają sterownik bezprzewodowy na podczerwień. Służy on do sterowania ustawieniami klimatyzatora takimi jak: Ustawienia temperatury Hi-Power / Eco zmiana trybu pracy (chłodzenie/ogrzewanie/wentylacja) ustawienia programatora czasowego Poziomy ruch kierownic powietrza zabezpieczenie przed dziećmi Pionowy ruch kierownic powietrza Tryb cichy wybór trybu oszczędzania energii wybór trybu Hi-Power Podświetlany przycisk włączenia / wyłączenia klimatyzatora Prędkość wentylatora Wybór trybu nawiewu wielokierunkowego 3D uto Wybór trybu czyszczenia filtra antyalergenowego Zabezpieczenie przed dziećmi Panel ustawień programatora czasowego Funkcja Preset - umożliwia zapamiętanie preferowanych ustawień klimatyzatora 15

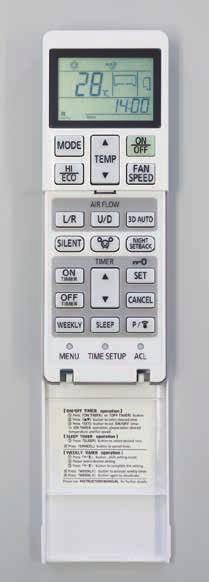

16 WYGOD I EKONOMI Ustawienie kąta nadmuchu Za pomocą sterownika bezprzewodowego można ustawić kierunek nawiewu powietrza (w lewo - w prawo). Jest to szczególnie przydatne przy instalacji jednostki wewnętrznej blisko ściany bocznej. Szeroki zakres temperatur pracy Nasze zaawansowane technologie udostępniają szeroki zakres temperatur pracy urządzeń klimatyzacyjnych MHI. Umożliwia to sprawne działanie instalacji klimatyzacyjnej nawet przy temperaturze zewnętrznej -20 C. Seria: ZSX, FDTC-VH, SRF50ZMX-S Pozostałe modele -20ºC +24ºC -15ºC +24ºC -15ºC +46ºC -15ºC +46ºC Wydajności urządzeń pracujących przy niskich temperaturach otoczenia należy odczytać z DTR Długość rurociągu Zwiększona długość rurociągu zapewnia większą elastyczność w projektowaniu. Zwiększona długość rurociągu zapewnia instalację nawet w 3-kondygnacyjnym budynku. Max. długość rurociągu 15m Max. różnica wysokości 10m Max. długość rurociągu 25m Max. różnica wysokości 15m SRK20~35ZSX Max. długość rurociągu 30m Max. różnica wysokości 20m SRK50 60ZSX SRK63 100ZR FDTC40 60VH SRF50ZMX Ułatwiony wybór lokalizacji jednostki zewnętrznej jest możliwy dzięki zwiększonej długości rurociągu. Zapewnia to elastyczność w projektowaniu i podczas instalacji nawet w obrębie 3 kondygnacji. Sterowanie Wi-Fi Dzięki wykorzystaniu opcjonalnego modułu WI-Fi w połączeniu z intuicyjną aplikacją dostępną na smartfony i tablety użytkownik może sterować klimatyzatorem z dowolnego miejsca na świecie plikacja dostępna jest na platformy ndroid oraz ios Włączanie i wyłączanie klimatyzatora Zmiana trybów pracy Ustawienia prędkości wentylatora Ustawienia kierownic powietrza Zmiana języka Moduł Wi-Fi M-MHI-01* Ustawienia temperatury Temperatura w pomieszczeniu Dowolna liczba obsługiwanych urządzeń Ustawienia czasu i scenariusze Kody błędów * moduł dostępny dla klimatyzatorów serii: SRK ZSX-W, ZR-S/W, ZS-S/W, SRF-ZMX, SRR-ZM 16

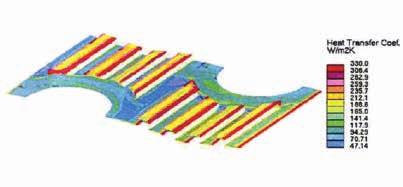

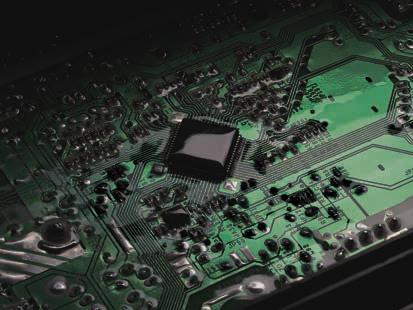

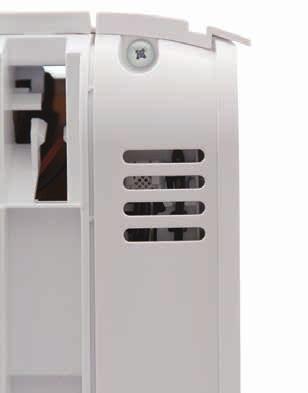

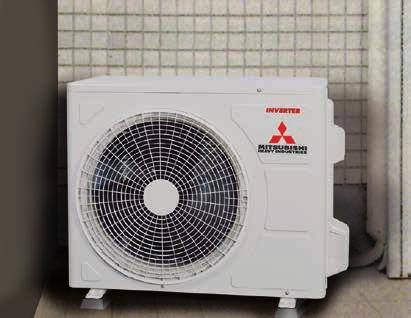

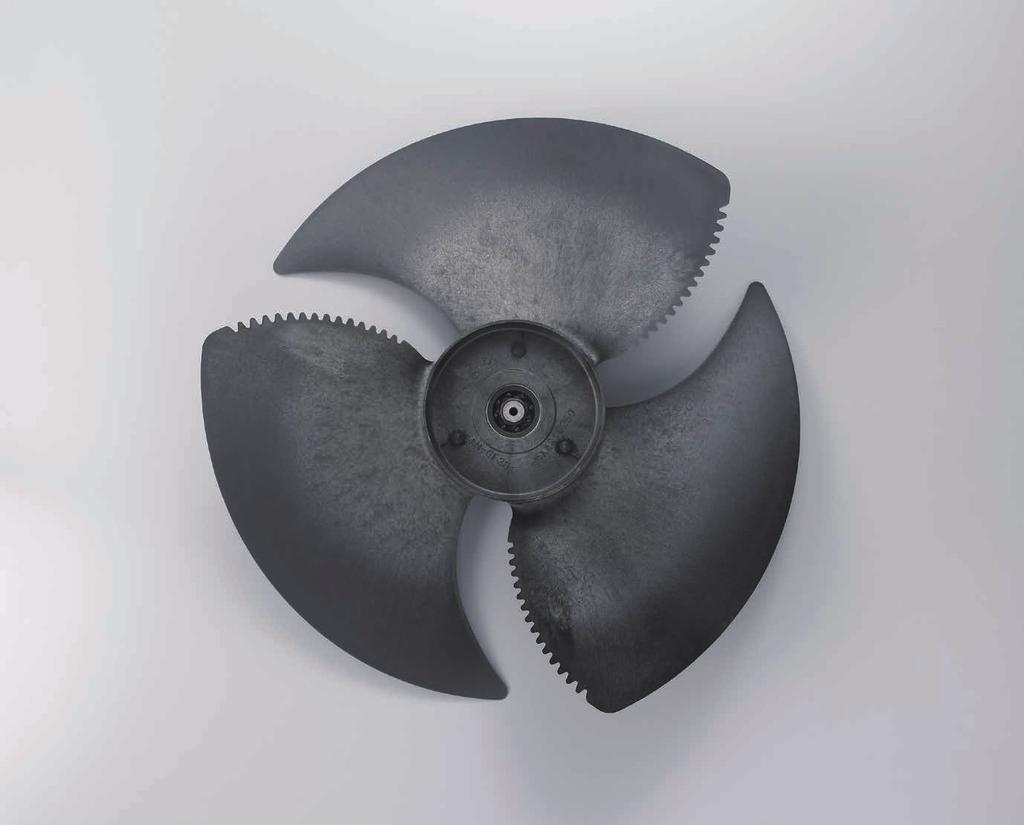

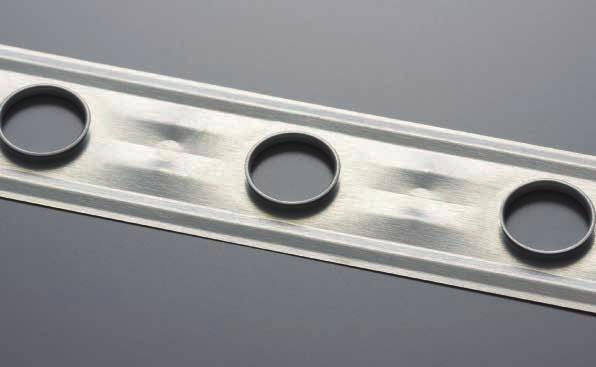

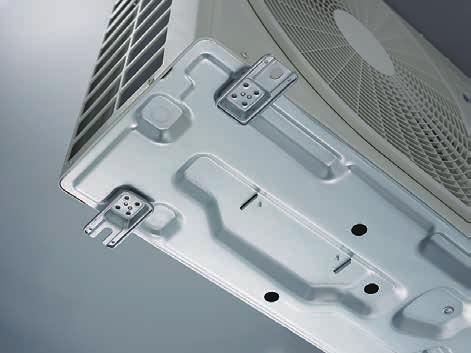

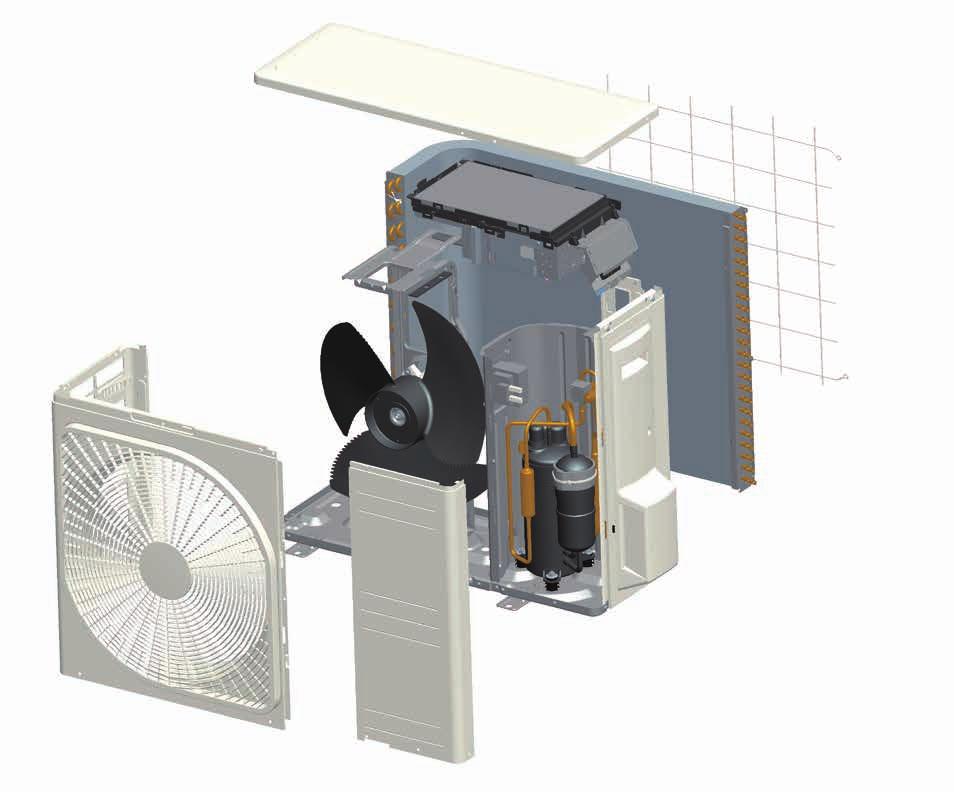

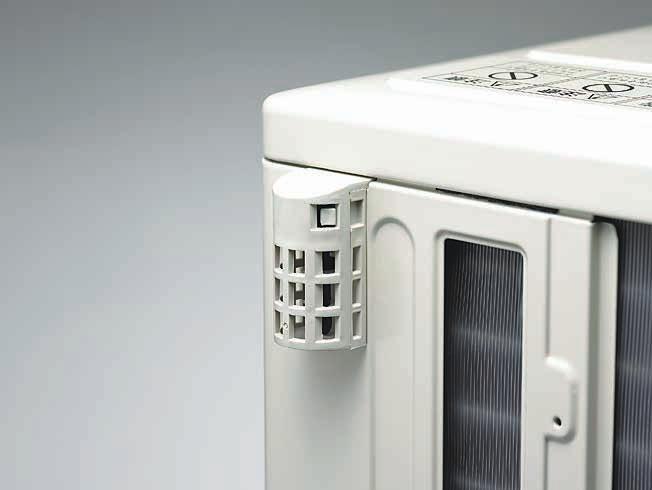

17 NJNOWSZE TECHNOLOGIE Nasze najnowsze technologie [ Jednostka zewnętrzna ] Śmigło wentylatora Optymalizacja pracy śmigła i silnika wentylatora pozwoliła na utrzymanie takiej samej wydajności jak w poprzednich modelach przy jednoczesnym zmniejszeniu poboru mocy elektrycznej. Zastosowanie tego rozwiązania oraz wprowadzenie nowego grilla w kształcie liścia zaowocowało podniesieniem wydajności energetycznej urządzenia o 5% oraz spowodowało obniżenie poziomu głośności. (seria ZSX) Płytka drukowana pokryta silikonem Płytka drukowana jednostki zewnętrznej pokryta jest warstwą silikonu, co stanowi doskonałe zabezpieczenie przed wilgocią. Wymiennik ciepła Dzięki zmianie konstrukcji żeber o kształcie płaskim na nowe żebra w kształcie litery M, wydajność wymiennika została podniesiona o 10%. W wielkowymiarowej strukturze wymiennika osiągnięto optymalną równowagę wymiany ciepła i przepływu powietrza. Współczynnik przenikania ciepła W/m 2 K Wysoki Grill w kształcie liścia Radialny kształt grilla został zaprojektowany zgodnie z naturalnym kierunkiem przepływu powietrza z wentylatora. Dzięki temu przepływ powietrza przez grill jest płynny i powoduje minimalne opory, co skutkuje odciążeniem silnika i poprawą wydajności energetycznej. Stalowe stopy montażowe ZM Stalowe stopy montażowe ZM zostały przytwierdzone do spodniej części jednostek zewnętrznych. Stopy ZM posiadają lepszą odporność na korozje i lepszą odporność na uszkodzenia w stosunku do tradycyjnych materiałów. Silnik DC Silnik wentylatora DC posiada wysoką sprawność i pobiera mniej mocy elektrycznej. Trzy czujniki Sterowanie temperaturą i wilgotnością powietrza w pomieszczeniu jest ważne dla zapewnienia komfortu użytkownikom. Zastosowanie trzech czujników do kontrolowania: temperatury powietrza wewnętrznego, wilgotności w pomieszczeniu i temperatury zewnętrznej, umożliwia jednostce utrzymanie optymalnego komfortu. Niski Czujnik temperatury i wilgotności wewnętrznej Czujnik temperatury zewnętrznej [ Jednostka wewnętrzna ] Wymiennik ciepła Optymalizacja połączenia aluminiowych żeber z miedzianymi rurami wymiennika ciepła zaowocowała maksymalnym przepływem powietrza przy zachowaniu tej samej szerokości jednostki. Efektywność wymiennika ciepła wzrosła o 33% w porównaniu do poprzednich modeli. Nowe żebra zapewniają maksymalny przepływ powietrza przy jednoczesnej oszczędności energii. Współczynnik przenikania ciepła W/m 2 K Wysoki Ruchomy panel frontowy Frontowy panel wlotu powietrza łatwo otwiera się, odsłaniając wnętrze. Umożliwia to wygodną obsługę i łatwą wymianę filtrów. Niski Informacje zawarte na tej stronie dotyczą głównie serii ZSX 17

18 UŻYTECZNE FUNKCJE Oszczędność energii Funkcja utomatyczna Fuzzy Urządzenie automatycznie dobiera tryby pracy i ustawienia temperatury w oparciu o funkcje logiczną Fuzzy oraz ustawienia częstotliwości pracy sprężarki inwerterowej. Czujnik ruchu Czujnik ruchu wykrywa aktywność użytkownika w pomieszczeniu i wyłącza niepotrzebne funkcje, podczas jego nieobecności. Ustawienie kąta nadmuchu Na pilocie bezprzewodowym można wybrać ustawienie nadmuchu powietrza w lewo - w prawo, jeśli jednostka wewnętrzna musi być zlokalizowana blisko ściany bocznej. Ustawienia panelu z deflektorem Panel z deflektorem zapobiega bezpośredniemu nadmuchiwaniu zimnego/gorącego powietrza na użytkownika. Ustawienia możliwe dla każdego wylotu powietrza indywidualnie. 24-godzinny programator czasowy Poprzez kombinacje czasu włączenia i wyłączenia timera można zaprogramować 2 operacje dzienne. Zegar cyfrowy będzie powtarzał w określonym czasie, zgodnie z ustawieniem uruchomienie i zatrzymanie systemu. Tryb snu W czasie ustawionej funkcji snu urządzenie kontroluje temperaturę w pomieszczeniu, tak aby nie była zbyt niska ani zbyt wysoka. Funkcja Eco Z funkcją Eco - temperatura i wilgotność w pomieszczeniu są monitorowane automatycznie. W połączeniu z funkcją czujnika ruchu - system oszczędza energię przy zachowaniu komfortu. uto wyłączenie Podczas nieobecności ludzi w pomieszczeniu przez pewien okres czasu - klimatyzator automatycznie wyłącza się (sprawdzanie co 20 min). Tryb ekonomiczny Urządzenie realizuje tryb oszczędnościowy zapotrzebowania na energię elektryczną, zabezpieczając równocześnie minimum komfortu. Dystrybucja powietrza CHŁODZENIE I OSUSZNIE Nawiew poziomy Technologia JET Wykorzystanie technologii lotniczych przy projektowaniu kanałów powietrznych klimatyzatorów. 3D uto Funkcja umożliwia wybór najbardziej komfortowego sposobu dystrybucji powietrza w trybie grzania lub chłodzenia, dzięki wciśnięciu jednego przycisku. Praca automatyczna kierownicy powietrza Bez względu na sposób pracy, jednostka automatycznie dobiera optymalne ustawienia kąta pochylenia kierownicy. OGRZEWNIE Nawiew ukośny do przodu Pamięć ustawienia kierownicy powietrza Poruszającą się kierownicę można zatrzymać w dowolnym położeniu kątowym. Po wyłączeniu i ponownym włączeniu urządzenia kierownice powracają do takiego położenia, w jakim były w momencie wyłączenia. Ruch pionowy kierownicy powietrza Kierownice powietrza mogą być ustawione pod dowolnym kątem, od poziomego do prostopadłego położenia. Poziome kierownice powietrza Kierownice poziome powodują przyjemny ruch powietrza w pomieszczeniu wymuszony wahadłowym przesuwem kierownicy od lewej do prawej. Kierownice mogą pracować w sposób automatyczny lub mogą pozostać w zadanym położeniu. Wybór nawiewu powietrza Mozliwość wyboru nawiewu powietrza z dolnej i górnej szczeliny, bądź tylko z górnej szczeliny nawiewnej. Funkcje czyszczenia / Filtry System ntyalergenowy System eliminuje alergeny z powietrza poprzez zatrzymanie ich na filtrze oraz odpowiednie sterowanie wilgotnością i temperaturą. Funkcja Samooczyszczania Proces samooczyszczania rozpoczyna się od zatrzymania klimatyzatora i trwa do 2 godzin. Jednostka wewnętrzna jest dokładnie osuszana w środku. Użytkownik może wybrać, czy stosować tę funkcję, czy nie. Filtr ntyalergenowy Usuwa z powietrza pyłki kwiatowe, insekty i alergeny, żyjące np. w kociej sierści, i dezaktywuje je. Fotokatalityczny, zmywalny filtr odwaniający Oczyszcza powietrze poprzez odwonienie cząstek powodujących nieprzyjemne zapachy w pomieszczeniu. Zdolność odwaniająca filtra może być odnawiana poprzez płukanie go w czystej wodzie oraz suszenie na słońcu. Ruchomy panel czołowy Wygodnie otwierany, obszerny panel czołowy obudowy, umożliwia szybkie czyszczenie oraz serwis Wygoda i ekonomia Osuszanie Jednostka wewnętrzna odprowadza nadmiar wilgoci z powietrza podczas przerywanej funkcji chłodzenia. Funkcja HI POWER Urządzenie może pracować w funkcji HI POWER w sposób ciągły przez 15 minut. Funkcja pozwala odpowiednio szybko osiagnąć zadaną temperaturę. Funkcja pracy cichej Kiedy jednostka zewnętrzna realizuje funkcje pracy cichej, max poziom ciśnienia akustycznego jest o 3 db() poniżej nominalnego (np. 45 db() lub mniej). Tryb pracy podczas nieobecności Podczas zimnych pór roku, temperatura w nieużywanych pomieszczeniach może być ustawiona na minimalnym, bezpiecznym poziomie. Po użyciu tylko jednego przycisku na sterowniku - klimatyzator utrzymuje temp. 10 C. Tygodniowy programator czasowy (timer) Dozwolone są maksymalnie cztery operacje (ON-TIMER / OFF-TIMER) w ciągu doby, co daje max 28 programów na tydzień. Inne Funkcja automatycznego włączania i wyłączania Klimatyzator automatycznie włącza/wyłącza się w zaprogramowanym czasie. Komfortowy rozruch Przy włączonej funkcji programatora czasowego (ON-TIMER) klimatyzator automatycznie włącza się chwilę wcześniej aby umożliwić osiągnięcie zadanej temperatury już w momencie planowego uruchomienia z programatora. Funkcja Preset Możliwość zapamiętania szybkiej, ulubionej nastawy i uruchomienie jej za pomocą jednego przycisku. Blokada przed dziećmi Zabezpiecza klimatyzator przed nielogicznymi i przeciwstawnymi nastawami funkcji. Dopasowanie jasności LED Jasność diody LED może być regulowana i dopasowana do potrzeb użytkownika. Sterowanie Wi-Fi Dzięki aplikacji dostępnej na smartfony i tablety użytkownik może sterować klimatyzatorem z dowolnego miejsca na świecie utomatyczne odszranianie W tym trybie urządzenie automatycznie eliminuje szron na wymienniku ciepła i pomaga zlikwidować skutki występowania oszronienia. Funkcja autodiagnostyki W przypadku gdy klimatyzator działa w sposób nieprawidłowy, wewnętrzny mikrokomputer urządzenia ustawia je w trybie autodiagnostyki. Sprawdzenie urządzenia i jego naprawa powinna być przeprowadzona przez autoryzowany serwis MHI. Funkcja automatycznego restartu Funkcja polega na zapamiętaniu stanu pracy klimatyzatora natychmiast po jego wyłączeniu spowodowanym zanikiem zasilania i jednoczesnie automatycznie przywraca pracę do stanu w chwili wyłączenia. Wyłącznik rezerwowy Jeśli sterownik bezprzewodowy zawiedzie, urządzenie może być włączone/wyłączone za pomocą przycisku na jednostce wewnętrznej 18

19 Inne Wygoda i ekonomia Funkcje czyszczenia / Filtry Dystrybucja powietrza Oszczędność energii ZSX ZR ZS ZSP SRF SRR FDTC *3 SKM FDUM *3 Funkcja utomatyczna Fuzzy Czujnik ruchu * 4 Funkcja Eco uto OFF (uto wyłączenie) Tryb ekonomiczny Technologia JET 3D uto Praca automatyczna kierownicy powietrza Pamięć ustawienia kierownicy powietrza Ruch pionowy kierownicy powietrza Poziome kierownice powietrza Wybór nawiewu powietrza Ustawienia panelu z deflektorem *4 Ustawienie kąta nadmuchu System ntyalergenowy *1 Funkcja Samooczyszczania Filtr ntyalergenowy Fotokatalityczny, zmywalny filtr odwaniający Ruchomy panel czołowy Osuszanie Funkcja HI POWER Funkcja pracy cichej *2 Tryb pracy podczas nieobecności Tygodniowy programator czasowy (timer) 24-godzinny programator czasowy Tryb snu Funkcja automatycznego włącz./wyłącz. Komfortowy rozruch Funkcja Preset (F. preferowanych nastaw) Blokada przed dziećmi Dopasowanie jasności LED Sterowanie Wi-Fi *4 utomatyczne odszranianie Funkcja autodiagnostyki Funkcja uto Restart Wyłącznik rezerwowy FDE *3 *1 Funkcja niedostępna dla systemu Multi Split. *3 Funkcje dostępne ze sterownika bezprzewodowego *2 Funkcja niedostępna dla systemu Multi Split.. *4 Opcja Możliwa, w połączeniu z jednostkami: SCM50ZS-S1, SCM60-80ZM-S1 19

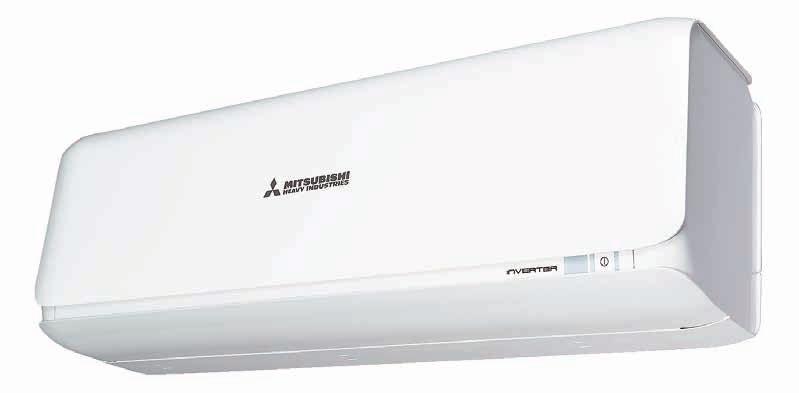

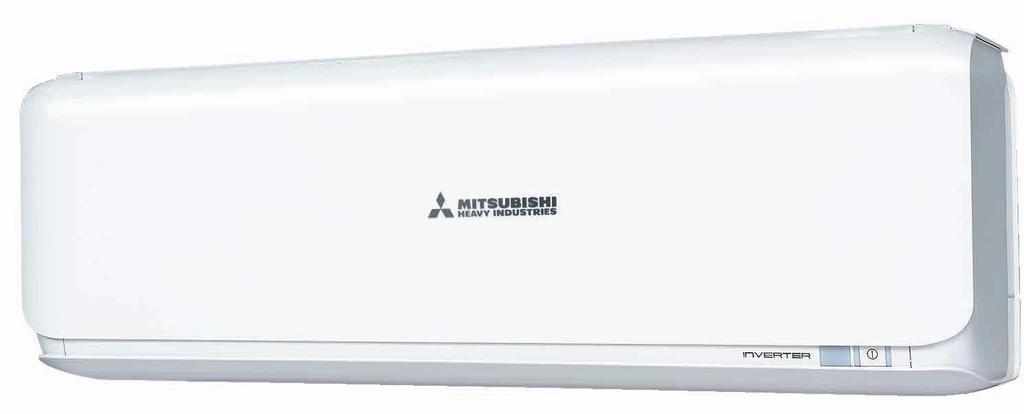

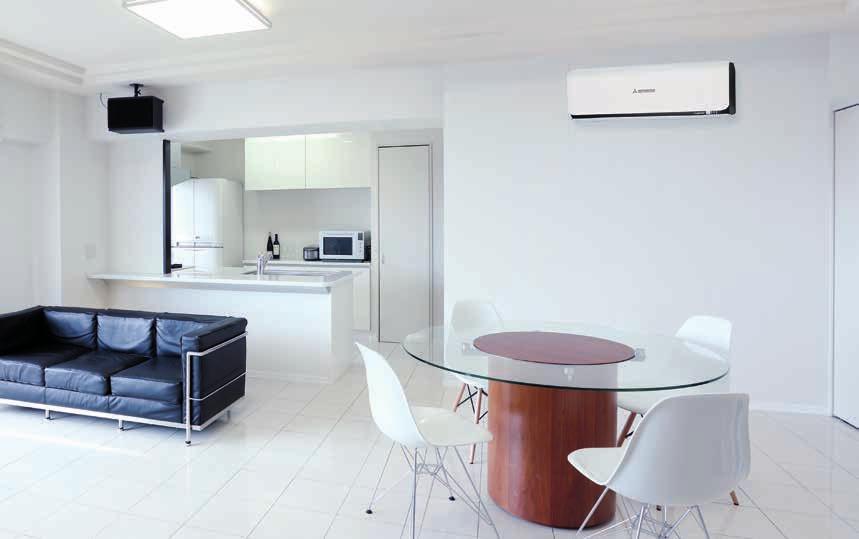

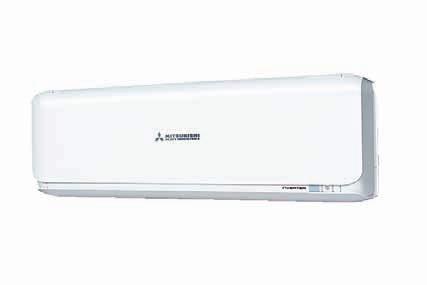

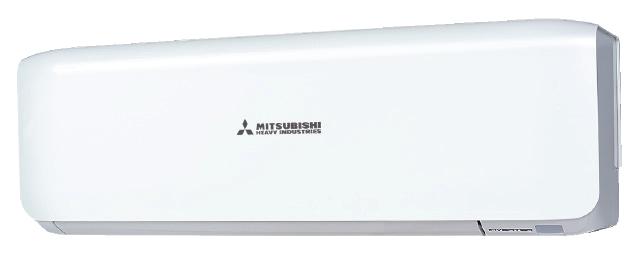

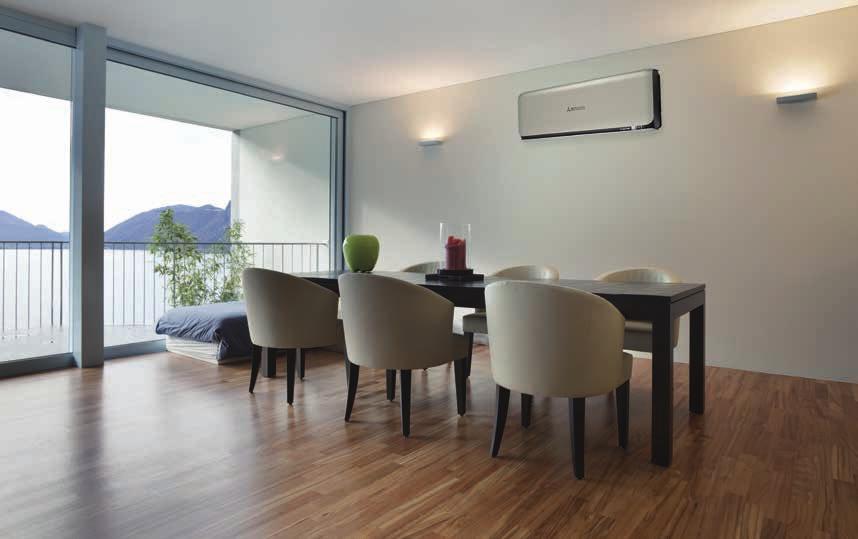

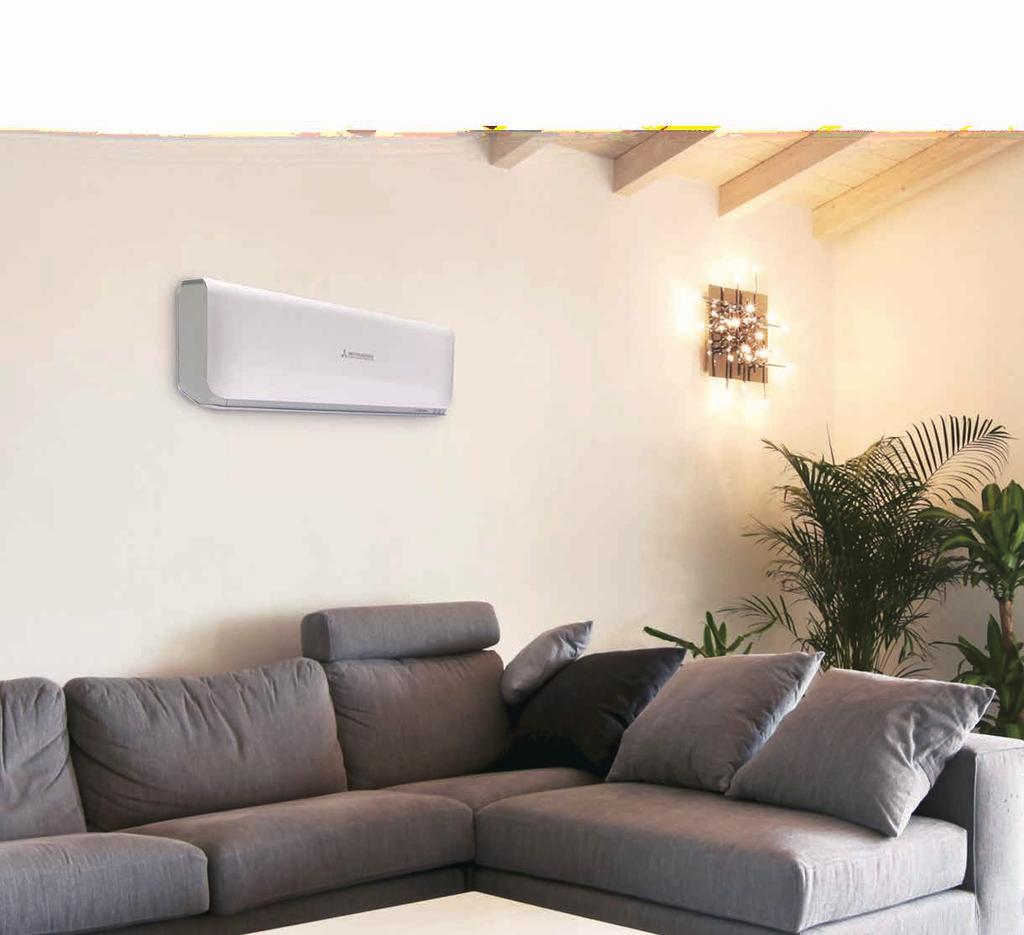

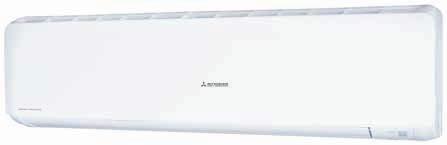

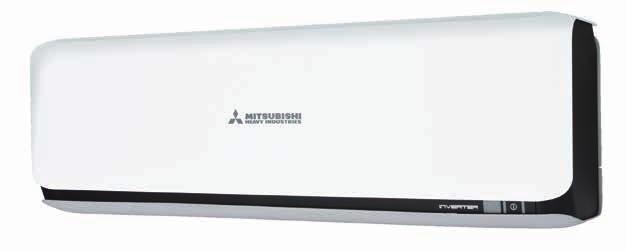

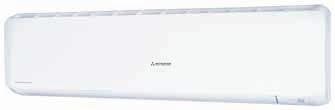

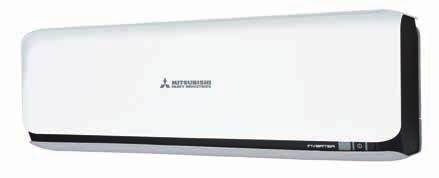

20 INVERTER POMP CIEPŁ seria Diamond SRK-ZSX-W Klimatyzator ścienny SRK20ZSX-W, SRK25ZSX-W, SRK35ZSX-W, SRK50ZSX-W, SRK60ZSX-W Biały (-W) Funkcje Energooszczędność Jednostki wewnętrzne SRK- ZSX-W mogą uniwersalnie pracować z jednostkami zewnętrznymi na czynnik chłodniczy R32 lub R410 Single Multi Dystrybucja powietrza SRK-ZSX-W mogą w kombinacjach obsługiwać system Multi-Split (zasilane jednostką zewnętrzną SCM). SRC20ZSX-W, SRC25ZSX-W, SRC35ZSX-W, SRC50ZSX-W1, SRC60ZSX-W1 Funkcje czyszczenia / filtry Sterownik bezprzewodowy Komfort i ekonomia Inne Specyfikacja 20 Jednostka wewnętrzna Jednostka zewnętrzna Zasilanie Wydajność chłodnicza (Min~Max) Wydajność ogrzewania (Min~Max) Pobór mocy / EER/COP / SEER/SCOP Klasa energetyczna Maksymalny prąd pracy Poziom mocy J. wewn. / akustycznej J. zewn. / (Hi/Me/Lo/Ulo) Poziom ciśnienia J. wewn. (Hi/Me/Lo/Ulo) akustycznego* J. zewn. / (Hi/Me/Lo/Ulo) Przepływ J. wewn. (Hi/Me/Lo/Ulo) m 3 /min powietrza J. zewn. / Wymiary J. wewn. Wys.x Szer.x Głęb. zewnętrzne J. zewn. mm Waga netto Jedn. wewn. / Jedn. zewn. kg Czynnik chłodniczy Typ/GWP Ilość czynnika kg/tco2eq Przyłącza rurowe Długość rurociągu Różnica wysokości Ciecz/Gaz J.zewn powyżej/poniżej ø mm m m Zakres temperatur pracy C Filtr powietrza db() SRK20ZSX-W,-WB,-WT SRC20ZSX-W 2.0 (0.9~3.4) 2.7 (0.8~5.5) 0.31 / / / / / / / 31 / 24 / / 33 / 25 / / / 9.1 / 6.0 / / 10.3 / 7.2 / / 31.0 SRK25ZSX-W,-WB,-WT SRC25ZSX-W 2.5 (0.9~3.8) 3.2 (0.8~6.0) 0.44 / / / / / / / 33 / 25 / / 34 / 27 / / / 10.0 / 6.7 / / 11.0 / 7.8 / / / / (1/4") / 9.52(3/8") Max.25 Max.15 / Max.15 SRK35ZSX-W,-WB,-WT SRC35ZSX-W 1 Faza, , 50Hz 3.5 (0.9~4.5) 4.3 (0.8~6.8) 0.74 / / / / / / / 35 / 26 / / 35 / 28 / / / 10.8 / 7.3 / / 11.8 / 8.6 / / x 920 x x 800(+71) x 290 R32 / 675 SRK50ZSX-W,-WB,-WT SRC50ZSX-W1 5.0 (1.0~6.2) 6.0 (0.8~8.2) 1.24 / / / 4.70 / / / / 39 / 31 / / 41 / 33 / / / 12.4 / 7.8 / / 14.3 / 9.8 / / ~46-20~24 ntyalergenowy x 1, Fotokatalityczny, Zmywalny, Odwaniający x / 45.0 SRK60ZSX-W,-WB,-WT SRC60ZSX-W1 6.1 (1.0~6.9) 6.8 (0.8~8.8) 1.71 / / / 4.70 / / / / 41 / 33 / / 42 / 34 / / / 13.4 / 8.9 / / 13.7 / 10.9 / / / (1/4") / 12.7(1/2") Max.30 Max.20 / Max.20 Warunki prezentacji danych (ISO-T1) : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. *Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych.

21 Najwyższy poziom wskaźników SEER / SCOP w branży Nowe klimatyzatory Mitsubishi Heavy Industries serii ZSX reprezentują najwyższy poziom wskaźników SEER/SCOP w branży oraz najwyższą klasę efektywności energetycznej + Poprzedni model: seria ZMX (R410) Obecny model: seria ZSX (R32) SEER SCOP 20ZSX SEER SCOP 25ZSX SEER SCOP 35ZSX SEER SCOP 50ZSX SEER SCOP 60ZSX Zalety ekologicznego czynnika chłodniczego R32 Czynnik chłodniczy R32 posiada potencjał tworzenia efektu cieplarnianego GWP = 675, 68% niższy w porównaniu do czynnika R410 o GWP = 2088 Instalacje na czynnik R32 wymagają o 20% mniejszego załadunku czynnika chłodniczego w stosunku do R410 mniej niż Czynnik chłodniczy R32 zapewnia od 3% do 5% wyższą efektywność energetyczną w porównaniu do czynnika R410 Poprawiona Efektywność Energetyczna Dostępne wersje kolorystyczne Inwestorzy mogą wybierać kolor obudowy klimatyzatora z trzech dostępnych, ponadczasowych i uniwersalnych wzorów w zależności od gustu, potrzeby czy ulubionego wystroju wnętrza: Czysta Biel, Czarno-Biały, Tytan. Czarno-biały(-WB) Tytan(-WT) 21

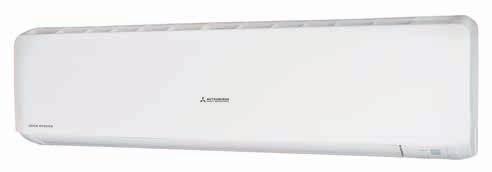

22 INVERTER POMP CIEPŁ seria Diamond SRK-ZR-W Klimatyzator ścienny SRK63ZR-W, SRK71ZR-W, SRK80ZR-W Single Multi SRK71ZR-W mogą w kombinacjach obsługiwać system Multi-Split (zasilane jednostką zewnętrzną SCM). Funkcje Energooszczędność Jednostki wewnętrzne SRK-ZR-W mogą uniwersalnie pracować z jednostkami zewnętrznymi na czynnik chłodniczy R32 lub R410 Dystrybucja powietrza Sterownik bezprzewodowy SRC63ZR-W Funkcje czyszczenia / filtry SRC71ZR-W, SRC80ZR-W Komfort i ekonomia Inne 22 Specyfikacja Jednostka wewnętrzna Jednostka zewnętrzna Zasilanie Wydajność chłodnicza (Min~Max) Wydajność ogrzewania (Min~Max) Pobór mocy EER/COP SEER/SCOP Klasa energetyczna Max prąd pracy Poziom mocy akustycznej Poziom ciśnienia akustycznego* Przepływ powietrza Wymiary zewnętrzne Waga netto Czynnik chłodniczy Przyłacza rurowe Długość rurociągu Różnica wysokości Zakres temperatur pracy Filtr powietrza / / / / / / (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) / (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) / Wys.xSzer.xGłęb. / Typ/GWP Ilość czynnika Ciecz/Gaz J. zewn. powyżej/poniżej db() m 3 /min mm kg kg/tco2eq ø mm m m C SRK63ZR-W SRC63ZR-W 6.3 (1.2~7.4) 7.1 (0.8~9.3) 1.63 / / / 4.70 / / / / 39 / 35 / / 38 / 34 / / / 18.1 / 15.7 / / 19.0 / 16.5 / / x 800(+71) x / / (1/4") / 12.7(1/2") SRK71ZR-W SRK80ZR-W SRC71ZR-W SRC80ZR-W 1 Faza, V, 50Hz 7.1 (2.3~7.8) 8.0 (2.3~9.7) 8.0 (2.0~10.8) 9.0 (2.1~11.2) 1.93 / / / / / / 4.40 / + / / / / / / 41 / 37 / / 44 / 39 / / 39 / 35 / / 41 / 36 / / / / 18.6 / 16.2 / / 20.2 / 17.5 / / 19.8 / 17.3 / / 21.3 / 18.4 / / / x 1197 x x 880(+88) x / / 57.0 R32 / / / (1/4") / 15.88(5/8") Max.30 Max.20 / Max.20-15~46-15~24 ntyalergenowy x 1, Fotokatalityczny, Zmywalny, Odwaniający x1 Warunki prezentacji danych (ISO-T1) : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. *Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych.

23 INVERTER POMP CIEPŁ R410 seria Diamond SRK-ZR-S Klimatyzator ścienny SRK63ZR-S, SRK71ZR-S, SRK80ZR-S, SRK100ZR-S Single Multi SRK71ZR-S mogą w kombinacjach obsługiwać system Multi-Split (zasilane jednostką zewnętrzną SCM). Sterownik bezprzewodowy Funkcje Energooszczędność Dystrybucja powietrza SRC63ZR-S SRC71ZR-S, SRC80ZR-S FDC100VNP Funkcje czyszczenia / filtry Komfort i ekonomia Inne Specyfikacja Jednostka wewnętrzna Jednostka zewnętrzna Zasilanie Wydajność chłodnicza (Min~Max) Wydajność ogrzewania (Min~Max) Pobór mocy EER/COP SEER/SCOP Klasa energetyczna Max prąd pracy Poziom mocy akustycznej Poziom ciśnienia akustycznego* Przepływ powietrza Wymiary zewnętrzne Waga netto Czynnik chłodniczy Przyłacza rurowe Długość rurociągu Różnica wysokości Zakres temperatur pracy Filtr powietrza / / / / / / (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) / (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) / Wys.xSzer.xGłęb. / Typ/GWP Ilość czynnika Ciecz/Gaz J. zewn. powyżej/poniżej db() m 3 /min mm kg kg/tco2eq ø mm m m C SRK63ZR-S SRC63ZR-S 6.3 (1.2~7.1) 7.1 (0.8~9.0) 1.85 / / / / / 39 / 35 / / 38 / 34 / / / 18.1 / 15.7 / / 19.0 / 16.5 / / x 800(+71) x / / (1/4") / 12.7(1/2") SRK71ZR-S SRK80ZR-S SRC71ZR-S SRC80ZR-S 1 Faza, V, 50Hz 7.1 (2.3~7.7) 8.0 (2.0~10.0) 2.05 / / / / / 41 / 37 / / 39 / 35 / / / 18.6 / 16.2 / / 19.8 / 17.3 / (2.3~9.0) 9.0 (2.1~10.5) 2.35 / / / / / 44 / 39 / / 41 / 36 / / / 20.2 / 17.5 / / 21.3 / 18.4 / / / x 1197 x x 880(+88) x / / 58.5 R410 / / / (1/4") / 15.88(5/8") Max.30 Max.20 / Max.20 SRK100ZR-S FDC100VNP 10.0 (2.4~10.5) 11.2 (3.2~11.5) 3.09 / / / / / / 4.40 / / + / + / + -15~46-15~24 ntyalergenowy x 1, Fotokatalityczny, Zmywalny, Odwaniający x / / / 45 / 40 / / 43 / 38 / / / 21.3 / 17.6 / / 23.2 / 19.1 / / x 970 x / / (3/8") / 15.88(5/8") Warunki prezentacji danych (ISO-T1) : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. *Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. 23

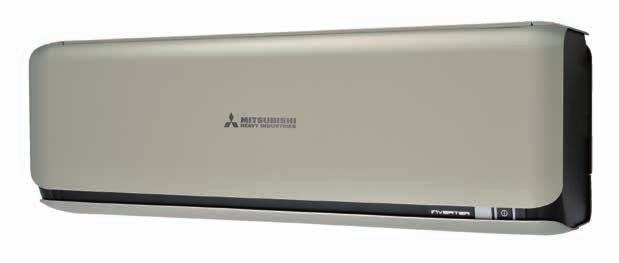

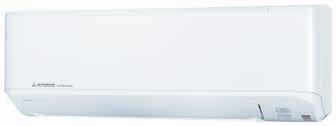

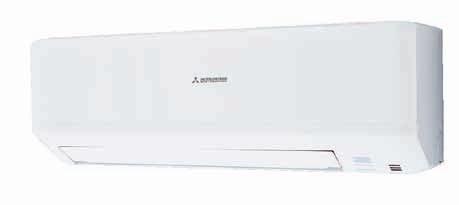

24 INVERTER POMP CIEPŁ seria Premium SRK-ZS-W Klimatyzator ścienny SRK20ZS-W, SRK25ZS-W, SRK35ZS-W, SRK50ZS-W Biały (-W) Czarno - Biały (-WB) Tytan (-WT) Single Multi Funkcje Energooszczędność Jednostki wewnętrzne SRK-ZS-W mogą uniwersalnie pracować z jednostkami zewnętrznymi na czynnik chłodniczy R32 lub R410 SRK-ZS -W mogą w kombinacjach obsługiwać system Multi-Split (zasilane jednostką zewnętrzną SCM). Dystrybucja powietrza Sterownik bezprzewodowy SRC20ZS-W, SRC25ZS-W SRC35ZS-W Funkcje czyszczenia / filtry SRC50ZS-W Komfort i ekonomia Inne Specyfikacja 24 Jednostka wewnętrzna Jednostka zewnętrzna Zasilanie Wydajność chłodnicza (Min~Max) Wydajność ogrzewania (Min~Max) Pobór mocy EER/COP SEER/SCOP Klasa energetyczna Max prąd pracy Poziom mocy akustycznej Poziom ciśnienia akustyczego* Przepływ powietrza Wymiary zewnętrzne Waga netto Czynnik chłodniczy Przyłacza rurowe Długość rurociągu Różnica wysokości Zakres temperatur pracy Filtr powietrza / / / / / / (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) / (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) / Wys.xSzer.xGłęb. / Typ/GWP Ilość czynnika Ciecz/Gaz J. zewn. powyżej/poniżej db() m 3 /min mm kg kg/tco2eq ø mm m m C SRK20ZS-W,-WB,-WT SRC20ZS-W 2.0(0.9~2.9) 2.7(0.9~4.3) 0.44 / / 4.58 SRK25ZS-W,-WB,-WT SRK35ZS-W,-WB,-WT SRC25ZS-W SRC35ZS-W 1 faza, V, 50Hz 2.5(0.9~3.1) 3.2(0.9~4.5) 0.62 / / (0.9~4.0) 4.0(0.9~5.0) 0.89 / / / / / / / + / / / 9 48 / / / 25 / 22 / / 29 / 23 / / / 7.0 / 5.9 / / 8.5 / 6.5 / / / / / 28 / 23 / / 30 / 24 / / / 8.0 / 5.9 / / 8.7 / 6.7 / / / / / 30 / 26 / / 36 / 25 / / / 8.7 / 7.0 / / 11.0 / 7.0 / / / / / 36 / 29 / / 37 / 31 / / / 9.9 / 7.4 / / 11.2 / 9.1 / / x 870 x x 780(+62) x / / 34.5 R32 / / / (1/4") / 9.52(3/8") Max. 20 Max. 10 / Max ~46-15~24 ntyalergenowy x 1, Fotokatalityczny, Zmywalny, Odwaniający x1 SRK50ZS-W,-WB,-WT SRC50ZS-W 5.0(1.3~5.5) 5.8(1.3~6.6) 1.35 / / x 780(+62) x / / (1/4") / 12.7(1/2") Max. 25 Max. 15 / Max. 15 Warunki prezentacji danych (ISO-T1) : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. *Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych.

25 INVERTER POMP CIEPŁ R410 seria Premium SRK-ZS-S Klimatyzator ścienny Elegancka uniwersalna obudowa Maksymalna długość rurociągu 25m! Trzy warianty kolorystyczne SRK20ZS-S, SRK25ZS-S, SRK35ZS-S, SRK50ZS-S Single Multi Biały (-S) SRK-ZS-S mogą w kombinacjach obsługiwać system Multi-Split (zasilane jednostką zewnętrzną SCM). Czarno - Biały (-SB) Funkcje Energooszczędność Tytan (-ST) Dystrybucja powietrza Sterownik bezprzewodowy SRC20ZS-S, SRC25ZS-S SRC35ZS-S Funkcje czyszczenia / filtry SRC50ZS-S Komfort i ekonomia Inne Specyfikacja Jednostka wewnętrzna Jednostka zewnętrzna Zasilanie Wydajność chłodnicza (Min~Max) Wydajność ogrzewania (Min~Max) Pobór mocy / EER/COP / SEER/SCOP / Klasa energetyczna / Max prąd pracy Poziom mocy akustycznej / / (Hi/Me/Lo/Ulo) Poziom ciśnienia (Hi/Me/Lo/Ulo) akustycznego* / (Hi/Me/Lo/Ulo) Przepływ (Hi/Me/Lo/Ulo) powietrza / Wymiary zewnętrzne Waga netto Czynnik chłodniczy Przyłacza rurowe Długość rurociągu Różnica wysokości Zakres temperatur pracy Filtr powietrza Jedn. wewn. / Jedn. zewn. Wys.xSzer.xGłęb. Typ/GWP Ilość czynnika Ciecz/Gaz J. zewn. powyżej/poniżej db() m 3 /min mm kg kg/tco 2Eq ø mm m m C SRK20ZS-S,-SB,-ST SRC20ZS-S 2.0(1.0~2.8) 2.7(0.9~4.2) 0.44 / / 4.35 SRK25ZS-S,-SB,-ST SRK35ZS-S,-SB,-ST SRC25ZS-S SRC35ZS-S 1 Faza, V, 50Hz 2.5(1.0~3.0) 3.2(0.9~4.4) 0.62 / / (1.0~3.8) 4.0(0.9~4.8) 1.01 / / / / / / / / / 25 / 22 / / 28 / 23 / / 30 / 26 / / 29 / 23 / / 30 / 24 / / 36 / 25 / / / / / 7.0 / 5.9 / / 8.0 / 5.9 / / 8.7 / 7.0 / / 8.5 / 6.5 / / 8.7 / 6.7 / / 11.0 / 7.0 / / / / x 870 x x 780(+62) x / / 34.5 R410 / / / (1/4") / 9.52(3/8") Max. 20 Max. 10 / Max ~46-15~24 ntyalergenowy x 1, Fotokatalityczny, Zmywalny, Odwaniający x1 SRK50ZS-S,-SB,-ST SRC50ZS-S 5.0(1.7~5.5) 5.8(1.6~6.6) 1.56 / / / / / / 4.20 / / / / / / / 36 / 28 / / 37 / 31 / / / 9.9 / 7.4 / / 11.2 / 9.1 / / x 780(+62) x / / (1/4") / 12.7(1/2") Max. 25 Max. 15 / Max. 15 Warunki prezentacji danych (ISO-T1) : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. 25

26 INVERTER POMP CIEPŁ seria Standard SRK-ZSP-W Klimatyzator ścienny Jednostki wewnętrzne SRK-ZSP-W mogą uniwersalnie pracować z jednostkami zewnętrznymi na czynnik chłodniczy R32 lub R410 Lekka i kompaktowa budowa Seria SRK-ZSP-W zapewnia wyjątkową elastyczność montażową 645mm SRK25ZSP-W, SRK35ZSP-W, SRK45ZSP-W Funkcje Energooszczędność Dystrybucja powietrza Sterownik bezprzewodowy SRC25ZSP-W SRC35ZSP-W Funkcje czyszczenia / filtry SRC45ZSP-W Komfort i ekonomia Inne 26 Specyfikacja Jednostka wewnętrzna Jednostka zewnętrzna Zasilanie Wydajność chłodnicza (Min~Max) Wydajność ogrzewania (Min~Max) Pobór mocy EER/COP SEER/SCOP Klasa energetyczna Max prąd pracy Poziom mocy akustycznej Poziom ciśnienia akustycznego* Przepływ powietrza Wymiary zewnętrzne Waga netto Czynnik chłodniczy Przyłacza rurowe Długość rurociągu Różnica wysokości Zakres temperatur pracy Filtr powietrza / / / / / / (Hi/Me/Lo) (Hi/Me/Lo) / (Hi/Me/Lo) (Hi/Me/Lo) / Wys.xSzer.xGłęb. / Typ/GWP Ilość czynnika Ciecz/Gaz J. zewn. powyżej/poniżej db() m 3 /min mm kg kg/tco2eq ø mm m m C SRK25ZSP-W SRC25ZSP-W 2.5(0.9~3.1) 2.8(1.0~4.1) / / 4.05 SRK35ZSP-W SRC35ZSP-W 1 Faza, V, 50Hz 3.2(0.9~3.7) 3.6(1.0~4.6) / / x 645(+57) x / / 28.5 R32 / / / (1/4") / 9.52(3/8") Max. 15 Max. 10 / Max ~46-15~24 Standardowy siatkowy SRK45ZSP-W SRC45ZSP-W 4.5(1.3~4.8) 5.0(1.2~5.8) / / / / / 4.20 / + / + / / / / 34 / / 34 / / / 7.3 / / 7.3 / / / / / 36 / / 36 / / / 6.8 / / 7.4 / / x 783 x / / / 39 / / 41 / / / 7.2 / / 9.2 / / x 780(+62) x / / (1/4") / 12.7(1/2") Max. 25 Max. 15 / Max. 15 Warunki prezentacji danych (ISO-T1) : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. *Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych.

27 INVERTER POMP CIEPŁ R410 seria Standard SRK-ZSP-S Klimatyzator ścienny SRK25ZSP-S, SRK35ZSP-S, SRK45ZSP-S Lekka i kompaktowa budowa Seria SRK-ZSP-S zapewnia wyjątkową elastyczność montażową. 645mm Sterownik bezprzewodowy SRC25ZSP-S SRC35ZSP-S SRC45ZSP-S Funkcje Energooszczędność Dystrybucja powietrza Funkcje czyszczenia / filtry Elegancki i ponadczasowy design Komfort i ekonomia Inne Klimatyzatory serii SRK-ZSP to elegancki i ponadczasowy design pasujący do każdego rodzaju dekoracji wnętrz Specyfikacja Jednostka wewnętrzna Jednostka zewnętrzna Zasilanie Wydajność chłodnicza (Min~Max) Wydajność ogrzewania (Min~Max) Pobór mocy / EER/COP / SEER/SCOP / Klasa energetyczna / Max prąd pracy Poziom mocy akustycznej Poziom ciśnienia akustycznego* Przepływ powietrza Wymiary zewnętrzne Waga netto Czynnik chłodniczy Przyłacza rurowe Długość rurociągu Różnica wysokości Zakres temperatur pracy / / (Hi/Me/Lo) (Hi/Me/Lo) / (Hi/Me/Lo) (Hi/Me/Lo) / Wys.xSzer.xGłęb. Jedn. wewn. / Jedn. zewn. Typ/GWP Ilość czynnika Ciecz/Gaz J. zewn. powyżej/poniżej db() m 3 /min mm kg kg/tco2eq ø mm m m C SRK25ZSP-S SRC25ZSP-S 2.5(0.9~2.8) 2.8(0.8~3.9) / / /3.82 / / / / 34 / / 34 / / / 7.3 / / 7.3 / / 19.7 SRK35ZSP-S SRC35ZSP-S SRK45ZSP-S SRC45ZSP-S 1 Faza, V, 50Hz 3.2(0.9~3.5) 4.5(0.9~4.8) 3.6(0.9~4.3) 5.0(0.8~5.8) / / / / / /3.81 /+ / / / / 36 / / 36 / / / 6.8 / / 7.4 / / x 783 x x 645(+57) x / / 27.0 R410 / / / (1/4") / 9.52(3/8") Max. 15 Max. 10 / Max ~46-15~ / / / 39 / / 41 / / / 7.2 / / 9.2 / / x 780(+62) x / / (1/4") / 12.7(1/2") Max. 25 Max. 15 / Max. 15 Filtr powietrza Standardowy siatkowy Warunki prezentacji danych (ISO-T1) : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. 27

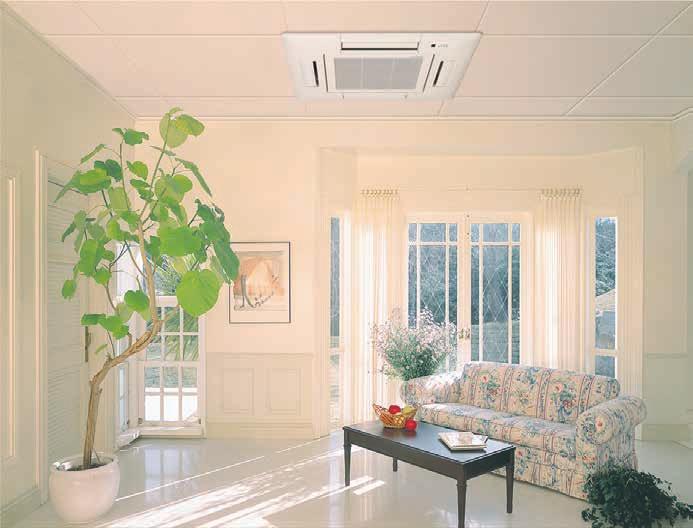

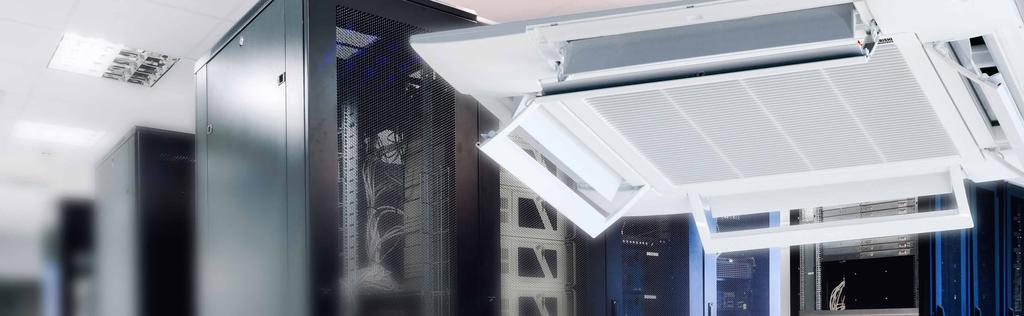

28 INVERTER POMP CIEPŁ FDTC-VH Klimatyzator kasetonowy z nawiewem 4-stronnym Klimatyzatory serii FDTC-VH wyróżnione zostały prestiżową nagrodą Golden ' Design ward w kategorii Inżynieria i projektowanie techniczne FDTC40VH, FDTC50VH, FDTC60VH Wyłączony panel z deflektorem Osuszanie Włączony panel z deflektorem Panel z deflektorem Panel z deflektorem zapobiega bezpośredniemu nadmuchiwaniu zimnego/ gorącego powietrza na użytkownika. Ustawienia panelu możliwe są dla każdego wylotu powietrza osobno Jednostki wewnętrzne FDTC-VH mogą uniwersalnie pracować z jednostkami zewnętrznymi na czynnik chłodniczy R32 lub R410 Sterownik przewodowy (opcja) Sterownik bezprzewodowy (opcja) RC-EX3 RC-E5 RCH-E3 RCN-TC-5W-E2 Funkcje Energooszczędność Dystrybucja powietrza Inne SRC40ZSX-W1, SRC50ZSX-W1, SRC60ZSX-W1 Komfort i ekonomia 28 Specyfikacja Jednostka wewnętrzna Jednostka zewnętrzna Zasilanie Wydajność chłodnicza (Min~Max) Wydajność ogrzewania (Min~Max) Pobór mocy EER/COP SEER/SCOP Klasa energetyczna Max prąd pracy Poziom mocy akustycznej Poziom ciśnienia akustycznego* Przepływ powietrza Wymiary zewnętrzne Waga netto Czynnik chłodniczy Przyłacza rurowe Długość rurociągu Różnica wysokości Zakres temperatur pracy Filtr powietrza Panel (opcja) / / / / / / (P-Hi/Hi/Me/Lo) (P-Hi/Hi/Me/Lo) / (P-Hi/Hi/Me/Lo) (P-Hi/Hi/Me/Lo) / Wys.xSzer.xGłęb. / Typ/GWP Ilość czynnika Ciecz/Gaz J. zewn. powyżej/poniżej db() m 3 /min mm kg kg/tco2eq ø mm m m C FDTC40VH SRC40ZSX-W1 4.0 ( 1.1 ~ 4.7 ) 4.5 ( 0.6 ~ 5.4 ) 0.98 / / 3.98 FDTC50VH SRC50ZSX-W1 1 Faza, V, 50Hz 5.0 ( 1.1 ~ 5.6 ) 5.4 ( 0.6 ~ 6.3 ) 1.40 / / 3.53 FDTC60VH SRC60ZSX-W1 5.6 ( 1.1 ~ 6.3 ) 6.7 ( 0.6 ~ 6.7 ) 1.73 / / / / / 4.10 / + / + / / / / 40 / 35 / / 40 / 35 / / / 11 / 9 / 7 13 / 11 / 9 / 7 39 / / / / 40 / 35 / / 40 / 35 / / / 11 / 9 / 7 13 / 11 / 9 / 7 39 / 33 Jednostka: 248 x 570 x 570 Panel: 10 x 620 x x 800(+71) x (Jednostka: 14 Standardowy panel: 2.5) / 45 R32 / / (1/4") / 12.7(1/2") Max. 30 Max.20 / Max / / / 42 / 38 / / 42 / 38 / / / 12 / 10 / 8 14 / 12 / 10 / / 39-15~46-20~24 Siatkowy, zmywalny TC-PS-5W-E, TC-PSE-5W-E Warunki prezentacji danych (ISO-T1) : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. *Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych.

29 INVERTER POMP CIEPŁ R410 FDTC-VF/VH Pasuje do sufitu standardowego 600x600 Klimatyzator kasetonowy z nawiewem 4-stronnym Płaski panel i europejski design Waga zaledwie 14kg. Kompaktowe wymiary klimatyzatora i panel o wysokości zaledwie 10 mm gwarantują łatwy montaż urządzenia (dla jedn. FDTC-VH) Panel z deflektorem Cienki panel Duża żaluzja Unikalny design panelu (plaster miodu) Sterownik przewodowy (opcja) FDTC25VF, FDTC35VF Single Multi Panel z deflektorem zapobiega bezpośredniemu nadmuchiwaniu zimnego/gorącego powietrza na użytkownika. Ustawienia panelu możliwe są dla każdego wylotu powietrza osobno (dla jedn. FDTC-VH) Sterownik bezprzewodowy (opcja) *-VF FDTC-VF mogą w kombinacjach obsługiwać system Multi-Split (zasilane jednostką zewnętrzną SCM) z wyjątkiem 40VF *-VH FDTC40VH, FDTC50VH, FDTC60VH Wyłączony panel z deflektorem Osuszanie Włączony panel z deflektorem Funkcje RC-EX3 RC-E5 RCH-E3 RCN-TC-24W-E2 Energooszczędność Dystrybucja powietrza Inne *-VH *-VH Komfort i ekonomia *-VH *-VH *-VH RCN-TC-5W-E2 *-VH SRC25ZMX-S, SRC35ZMX-S SRC40ZSX-S, SRC50ZSX-S, SRC60ZSX-S SPECYFIKCJ Specyfikacja Jednostka wewnętrzna Jednostka zewnętrzna Zasilanie Wydajność chłodnicza (Min~Max) Wydajność ogrzewania (Min~Max) Pobór mocy / EER/COP / SEER/SCOP / Klasa energetyczna / Max prąd pracy Poziom mocy akustycznej / / (P-Hi/Hi/Me/Lo) Poziom ciśnienia (P-Hi/Hi/Me/Lo) akustycznego* / (P-Hi/Hi/Me/Lo) Przepływ (P-Hi/Hi/Me/Lo) powietrza / Wymiary zewnętrzne Wys.xSzer.xGłęb. db() m 3 /min mm FDTC25VF SRC25ZMX-S 2.55 ( 0.9 ~ 3.2 ) 3.45 ( 0.9 ~ 4.7 ) 0.6 / / / 4.13 FDTC35VF FDTC40VH FDTC50VH SRC35ZMX-S SRC40ZSX-S SRC50ZSX-S 1 Faza, V, 50Hz 3.6 ( 0.9 ~ 4.1 ) 4.25 ( 0.9 ~ 5.1 ) 1.07 / ( 1.1 ~ 4.7 ) 4.5 ( 0.6 ~ 5.4 ) 0.98 / / / / / 40 / 35 / / 40 / 35 / / / 11 / 9 / 7 13 / 11 / 9 / 7 36 / 33 FDTC60VH SRC60ZSX-S 3.36 / / / / / / / 4.09 /+ /+ /+ /+ / / / / 36 / 32 / / 38 / 33 / / / 9 / 8 / / 9.5 / 8.5 / / / / / 40 / 36 / / 42 / 35 / / / 9.5 / 9 / / 10 / 9 / / ( 1.1 ~ 5.6 ) 5.4 ( 0.6 ~ 6.3 ) 1.43 / / / / 40 / 35 / / 40 / 35 / / / 11 / 9 / 7 13 / 11 / 9 / 7 40 / ( 1.1 ~ 6.3 ) 6.7 ( 0.6 ~ 6.7 ) 1.76 / / / / 42 / 38 / / 42 / 38 / / / 12 / 10 / 8 14 / 12 / 10 / / 39 Jednostka: 248 x 570 x 570 Panel: 35 x 700 x 700 Panel: 10 x 620 x x 780(+62) x x 800(+71) x (Jednostka: 15 Panel: 3.5) / (Jednostka: 14 Panel: 2.5) / 45 R410 / 2088 Waga netto Jedn. wewn. / Jedn. zewn. kg Czynnik chłodniczy Typ/GWP Ilość czynnika kg/tco2eq 1.2 / / Przyłacza rurowe Długość rurociągu Różnica wysokości Ciecz/Gaz J. zewn. powyżej/poniżej ø mm m m 6.35(1/4") / 9.52(3/8") Max. 15 Max. 10 / Max (1/4") / 12.7(1/2") Max. 30 Max. 20 / Max.20 Zakres temperatur -15~46 C pracy -15~24-20~24 Filtr powietrza Siatkowy, zmywalny Panel (opcja) TC-PS-25W-E TC-PS-5W-E, TC-PSE-5W-E Warunki prezentacji danych (ISO-T1) : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. 29

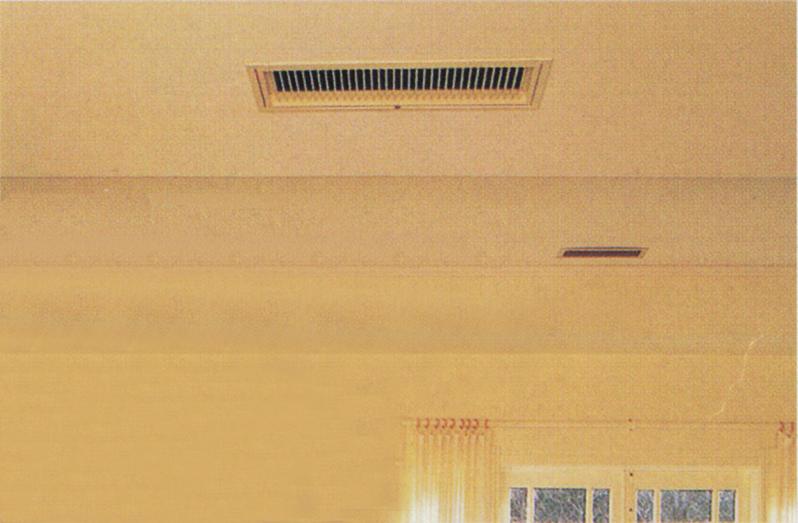

30 R410 INVERTER POMP CIEPŁ SRR-ZM Klimatyzator kanałowy SRR25ZM-S, SRR35ZM-S Single Multi Zwarta budowa Wysokość wszystkich modeli SRR to tylko 200 mm Wbudowana pompa skroplin SRR-ZM mogą w kombinacjach obsługiwać system Multi-Split (zasilane jednostką zewnętrzną SCM) Opcje Zestaw wlotu powietrza UT-BT1EF 1 Panel tylny 2 Osłona wentylatora Funkcje Energooszczędność Funkcje czyszczenia / filtry Sterownik bezprzewodowy SRC25ZMX-S, SRC35ZMX-S Komfort i ekonomia Inne Specyfikacja 30 Jednostka wewnętrzna Jednostka zewnętrzna Zasilanie Wydajność chłodnicza (Min~Max) Wydajność ogrzewania (Min~Max) Pobór mocy EER/COP SEER/SCOP Klasa energetyczna / / / / Max prąd pracy Poziom mocy / akustycznej / (Hi/Me/Lo/Ulo) Poziom ciśnienia (Hi/Me/Lo/Ulo) akustycznego* / (Hi/Me/Lo/Ulo) Przepływ (Hi/Me/Lo/Ulo) powietrza / Dostępne ciśnienie statyczne Wymiary zewnętrzne Waga netto Czynnik chłodniczy Przyłacza rurowe Długość rurociągu Różnica wysokości Zakres temperatur pracy Zestaw wlotu powietrza Wys.xSzer.xGłęb. Jedn. wewn. / Jedn. zewn. Typ/GWP Ilość czynnika Ciecz/Gaz J. zewn. powyżej/poniżej Opcja db() m 3 /min Pa mm kg kg/tco2eq ø mm m m C SRR25ZM-S SRC25ZMX-S 1 Faza, V, 50Hz 2.5 (1.0 ~ 3.3) 3.4 (1.4 ~ 4.8) / / / 4.08 / 8 56 / / / 33 / 30 / / 37 / 34 / / / 8.0 / 6.5 / / 9.0 / 8.0 / / 27.0 SRR35ZM-S SRC35ZMX-S 3.5 (1.0 ~ 3.9) 4.2 (1.5 ~ 5.2) / / / 4.02 / / / / 34 / 31 / / 38 / 35 / / / 8.5 / 7.0 / / 9.5 / 8.5 / / (Początkowe ciśnienie statyczne z filtrem: 5) 200 x 750 x x 780(+62) x / 35 R410 / / (1/4") / 9.52(3/8") Max. 15 Max. 10 / Max.10-15~46-15~24 UT-BT1EF Warunki prezentacji danych (ISO-T1) : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych.

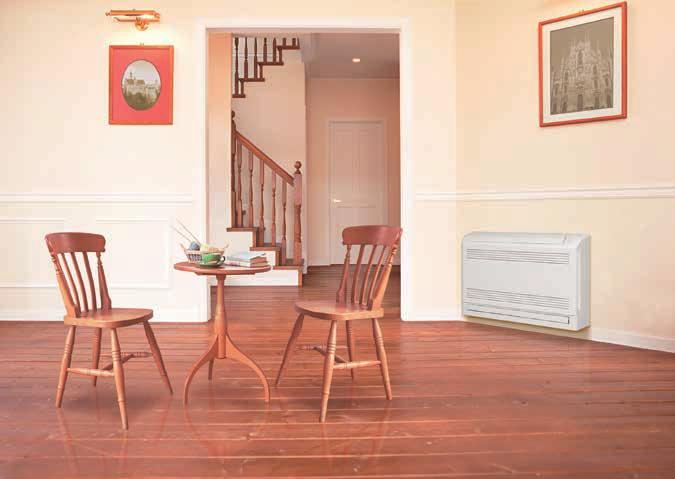

31 INVERTER POMP CIEPŁ R410 SRF-ZMX Klimatyzator przypodłogowy utomatyczny wybór kierunków nawiewu System kontroli kierownicy powietrza Możliwy jest wybór ustawienia kierownicy powietrza pod różnymi kątami. możliwe opcje dolna pozycja Możliwości instalacyjne Instalacja chłodnicza i przewód odprowadzenia skroplin mogą być wyprowadzone z jednostki w dowolnym, wybranym z 6 możliwych, kierunku. górna pozycja Single Multi SRF25ZMX-S, SRF35ZMX-S, SRF50ZMX-S Wszystkie jednostki SRF-ZMX mogą w dowolnych kombinacjach obsługiwać system Multi-Split (zasilanie jednostką zewnętrzną SCM). w prawo po prawej, do tyłu po prawej, na dół po lewej do tyłu po lewej, na dół w lewo Sterownik bezprzewodowy SRC25ZMX-S, SRC35ZMX-S SRC50ZSX-S Energooszczędnoścć Dystrybucja powietrza Funkcje czyszczenia / filtry Komfort i ekonomia Inne Jednostka wewnętrzna Jednostka zewnętrzna Zasilanie Wydajność chłodnicza (Min~Max) Wydajność ogrzewania (Min~Max) Pobór mocy / EER/COP / SEER/SCOP / Klasa energetyczna / Max prąd pracy Poziom mocy akustycznej Poziom ciśnienia akustycznego* Przepływ powietrza Wymiary zewnętrzne Waga netto Czynnik chłodniczy Przyłacza rurowe Długość rurociągu Różnica wysokości Zakres temperatur pracy Jedn. wewn. / Jedn. zewn. / / (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) / (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) / Wys.xSzer.xGłęb. Typ/GWP Ilość czynnika Ciecz/Gaz J. zewn. powyżej/poniżej db() m 3 /min mm kg kg/tco2eq ø mm m m C SRF25ZMX-S SRC25ZMX-S 2.5 (0.9~3.2) 3.4 (0.9~4.7) / / 4.70 SRF35ZMX-S SRC35ZMX-S 1 Faza, V, 50Hz 3.5 (0.9~4.1) 4.5 (0.9~5.1) / / 4.00 SRF50ZMX-S SRC50ZSX-S 5.0 (1.1~5.2) 6.0 (0.6~6.9) / / / / / 4.19 /+ /+ +/ / / / / / / / 32 / 29 / / 34 / 32 / / 42 / 35 / / 35 / 33 / / 36 / 35 / / 41 / 39 / / / / / 7.6 / 6.7 / / 7.8 / 7.3 / / 9.6 / 7.4 / / 8.2 / 7.7 / / 8.3 / 8.1 / / 10.0 / 9.4 / / / / x 860 x x 780(+62) x x 800(+71) x / / / 45 R410 / / / (1/4") / 9.52(3/8") 6.35(1/4") / 12.7(1/2") Max. 15 Max. 30 Max. 10 / Max. 10 Max. 20 / Max ~46-15~24-20~24 Filtr powietrza ntyalergenowy x 1, Fotokatalityczny, Zmywalny, Odwaniający x1 Warunki prezentacji danych (ISO-T1) : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. 31

32 R410 INVERTER MULTI-SPLIT System Inverter Multi-Split System Multi-Split umożliwia pojedynczej jednostce zewnętrznej obsługę instalacji zbudowanej nawet z 6 jednostek wewnętrznych (2-6), wybranych z 9 dostępnych typoszeregów, w zakresie wydajności łącznej od 6,0 do 19,5. System charakteryzuje wysoka energooszczędność, elastyczność w zakresie montażu i doboru jednostek oraz niezwykle niski poziom głośności. Uwaga: pełna wersja katalogu Systemy Inverter Multi-Split (RC) wraz z kombinacjami jednostek dostępna na stronie i/lub w Działach Handlowych Elektronika S. Klimatyzator ścienny SRK/SKM Klimatyzator kanałowy SRR Klimatyzator kasetonowy z nawiewem 4-stronnym FDTC Pasuje do sufitu standardowego 600x600 Klimatyzator przypodłogowy SRF 32 Klimatyzator podstropowy FDE Klimatyzator kanałowy FDUM

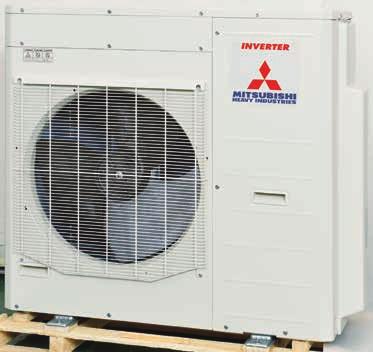

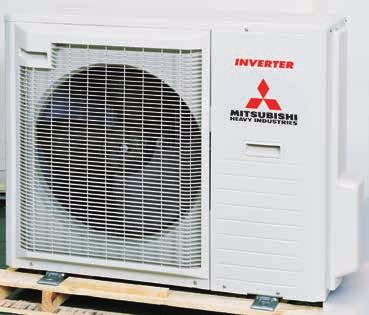

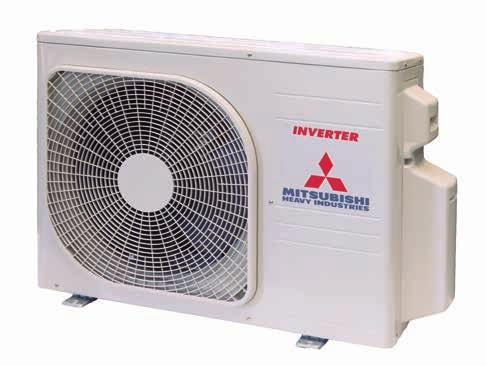

33 R410 Jednostki zewnętrzne Energooszczędne i ciche jednostki zewnętrzne, dostępne dla systemu Multi-Split w 8 zakresach wydajności - umożliwiają obsługę instalacji Multi, zbudowanej nawet z 6 jednostek wewnętrznych. SCM40ZS-S SCM45ZS-S SCM71ZM-S1 SCM80ZM-S1 SCM50ZS-S1 SCM60ZM-S1 SCM100ZM-S SCM125ZM-S Najwyższy poziom wskaźników SEER/SCOP w branży Wszystkie modele posiadają wysoką klasę efektywności energetycznej dzięki zastosowaniu technologii inwerterowej. Jednostki zewnętrzne w sposób płynny dostosowują swoją wydajność do danego, chwilowego zapotrzebowania na chłodzenie lub ogrzewanie. Możliwe jest szybkie osiągnięcie temperatury zadanej oraz stabilne jej utrzymywanie, przy 30 % oszczędności energii, w porównaniu do konwencjonalnych metod klimatyzowania. SEER w funkcji chłodzenia SCOP w funkcji ogrzewania Klasa : Klasa : Powyższe dane prezentują kombinacje jednostek wewnętrznych z SRK-ZSX Cisza i Komfort Dzięki zastosowaniu sprężarek typu scroll DC Twin, osiągnięto niski poziom wibracji i hałasu. Jednostki zewnętrzne są wysokowydajne i ciche. Wszystkie jednostki, zarówno w procesie chłodzenia jak i grzania, pracują od temperatury zewnętrznej -15 C. Budowa kompaktowa Niewielkie wymiary jednostek zewnętrznych ułatwiają instalację, nawet przy bardzo ograniczonej przestrzeni. 850mm 780mm 640mm 595mm SCM40/45ZM-S SCM40/45ZS-S 33

34 R410 INVERTER MULTI-SPLIT Przyłącza rurowe Maksymalna dopuszczalna długość rurociągu dla poszczególnych jednostek zewnętrznych oraz maksymalna dozwolona różnica wysokości dla jednostek zewnętrznych pokazane sa w tabeli poniżej. różnica wysokości długość rurociągu dla jednej jednostki wewnętrznej całkowita długość rurociągu dla najniższego punktu instalacji jedn. wewn. () dla najwyższego punktu instalacji jedn. wewn. (B) maks. różnica wys. pomiędzy jednostkami wewn. (C) dł. rurociągu bez konieczności doł. czynnika chłodn. SCM40/45ZS-S do 25m do 30m do 15m do 15m do 25m 30m SCM50ZS-S1/SCM60ZM-S1 do 25m do 40m do 15m do 15m do 25m 40m SCM71/80ZM-S1 do 25m do 70m do 20m do 20m do 25m 40m SCM100/125ZM-S do 25m do 90m do 20m do 20m do 25m 50m SCM40/45ZS-S SCM50ZS-S1 SCM60ZM-S1 SCM71/80ZM-S1 SCM100ZM-S SCM125ZM-S C B C B C B C B C B KOMBINCJE JEDNOSTEK WEWNĘTRZNYCH I ZEWNĘTRZNYCH Jednostki wewnętrzne SRK20ZSX SRK25ZSX SRK35ZSX SRK50ZSX SRK60ZSX Jednostki zewnętrzne 40ZS-S 45ZS-S 50ZS-S1 60ZM-S1 71ZM-S1 80ZM-S1 100ZM-S 125ZM-S SRK71ZR SRK20ZS SRK25ZS SRK35ZS SRK50ZS SKM20ZSP SKM25ZSP SKM35ZSP SRF25ZMX SRF35ZMX SRF50ZMX FDTC25VF FDTC35VF FDTC50VF FDTC60VF SRR25ZM SRR35ZM SRR50ZM SRR60ZM FDUM50VH FDE50VH OPCJE Sterowniki przewodowe Sterowniki bezprzewodowe 34 RC-EX3 RC-E5 RCH-E3 RCN-TC-24W-E2 RCN-KIT4-E2 RCN-E-E3

35 R410 SPECYFIKCJ Zasilanie Nominalna wydajność chłodnicza (Min~Max) Nominalna wydajnośćogrzewania (Min~Max) Moc elektryczna EER COP Maks. prąd pracy Poziom mocy akustycznej Poziom ciśnienia akustycznego Przepływ powietrza Wymiary zewnętrzne ( Wys x Szer x Gł) Waga netto Typ/GWP Czynnik chłodniczy Ilość Ciecz Przyłącze rurowe Gaz Zakres temperatur pracy Ilość podłączonych jednostek wewnętrznych Całkowita wydajność jednostek wewnętrznych Model db() db() db() db() m 3 /min mm kg kg/tco 2Eq Φmm C 2 pokoje 3 pokoje SCM40ZS-S SCM45ZS-S SCM50ZS-S1 SCM60ZM-S1 1Faza, V, 50Hz 4.0(1.5~5.9) 4.5(1.3~6.3) 0.84(0.59~2.13) 0.90(0.54~1.70) (1.8~7.5) 6.8(1.5~7.8) 1.43(0.50~2.39) 1.45(0.60~3.00) (+90 ) (+65 ) R410/ / (1/4 ") (3/8 ") 2 4.5(1.5~6.4) 5.3(1.3~6.5) 1.04(0.59~2.30) 1.15(0.54~1.92) (1.8~7.1) 6.0(1.4~7.5) 1.05(0.60~2.15) 1.21(0.55~2.58) ~43-15~ Min.2~Max / (1/4 ") (3/8 ") 3 Min.2~Max Zasilanie Nominalna wydajność chłodnicza (Min~Max) Nominalna wydajnośćogrzewania (Min~Max) Moc elektryczna EER COP Maks. prąd pracy Poziom mocy akustycznej Poziom ciśnienia akustycznego Przepływ powietrza Wymiary zewnętrzne (Wys x Szer x Gł) Waga netto Typ/GWP Czynnik chłodniczy Ilość Ciecz Przyłącze rurowe Gaz Zakres temperatur pracy Ilość podłączonych jednostek wewnętrznych Całkowita wydajność jednostek wewnętrznych Model db() db() db() db() m 3 /min mm kg kg/tco 2Eq Φmm C 4 pokoje 5 / 6 pokoi SCM71ZM-S1 SCM80ZM-S1 SCM100ZM-S SCM125ZM-S 1Faza, V, 50Hz 7.1(1.8~8.8) 8.6(1.5~9.4) 1.58(0.48~2.75) 2.00(0.60~3.35) / (1/4 ") (3/8 ") 4 8.0(1.8~9.2) 9.3(1.5~9.8) 1.95(0.48~2.83) 2.26(0.60~3.43) (1.8 ~12.0) 12.0(1.5 ~13.5) 2.86(0.65~4.03) 2.93(0.70~3.40) (1.8 ~14.0) 13.5(1.5 ~14.0) 3.90(0.65~4.80) 3.25(0.70~3.42) (+73 ) (+73 ) R410/2088 Min.2~Max Min.2~Max Min.4*~Max / (1/4 ") (1/4 ") (3/8 ") (3/8 ") 6-15~43-15~24 Min.4*~Max Warunki prezentacji danych (ISO-T1) : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. * W przypadku SRK71ZR+SRK71ZR można podłączyć tylko 2 jednostki. W kombinacjach z SRK-ZSX, SRK-71ZR i FDE50VH można podłączyć 3 jednostki. Całkowita wydajność jednostek wewnętrznych powinna wynosić 100~160 35

36 R410 INVERTER MULTI-SPLIT JEDNOSTKI WEWNĘTRZNE DL KOMBINCJI MULTI-SPLIT Klimatyzator ścienny seria Diamond Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej Poziom ciśnienia akustycznego SRK-ZSX Przepływ powietrza (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) Wymiary zewnętrzne (Wys x Szer x Gł) Waga netto Przyłącza rurowe Ciecz / Gaz Filtr (-W,-WB,-WT) Model db() db() db() db() m 3 /min mm kg Φmm SRK20ZSX / 31 / 24 / / 33 / 25 / / 9.1 / 6.0 / / 10.3 / 7.2 / 5.4 SRK25ZSX SRK35ZSX SRK50ZSX SRK60ZSX / 33 / 25 / / 34 / 27 / / 10.0 / 6.7 / / 11.0 / 7.8 / / 35 / 26 / / 35 / 28 / / 10.8 / 7.3 / / 11.8 / 8.6 / / 39 / 31 / / 41 / 33 / / 12.4 / 7.8 / / 14.3 / 9.8 / / 41 / 33 / / 42 / 34 / / 13.4 / 8.9 / / 13.7 / 10.9 / (1/4") / 9.52 (3/8") 6.35 (1/4") / 12.7 (1/2") ntyalergenowy x 1, Fotokatalityczny, Zmywalny, Odwaniający x1 Klimatyzator ścienny seria Diamond SRK-ZR Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej Poziom ciśnienia akustycznego Przepływ powietrza Wymiary zewnętrzne (Wys x Szer x Gł) Waga netto Przyłącza rurowe Ciecz / Gaz Filtr [ ]: dotyczy ZR-S (-W,-S) (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) Model db() db() db() db() m 3 /min mm kg Φmm SRK71ZR [58] / 41 / 37 / / 39 / 35 / / 18.6 / 16.2 / [25.5] / 19.8 / 17.3 / (1/4") / (5/8") ntyalergenowy x 1, Fotokatalityczny, Zmywalny, Odwaniający x1 Klimatyzator ścienny seria Premium Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej Poziom ciśnienia akustycznego SRK-ZS Przepływ powietrza Wymiary zewnętrzne (Wys x Szer x Gł) Waga netto Przyłącza rurowe Ciecz / Gaz Filtr [ ]: dotyczy ZS-S,-SB,-ST (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) (-W,-WB,-WT,-S,-SB,-ST) Model db() db() db() db() m 3 /min mm kg Φmm SRK20ZS SRK25ZS SRK35ZS SRK50ZS [50] 50 [52] 54 [56] 59 [58] 50 [52] 53 [55] 56 [58] 60 [59] 34 / 25 / 22 / / 28 / 23 / / 30 / 26 / [45] / 36 / 29 [28]/ / 29 / 23 / / 30 / 24 / / 36 / 25 / [45] / 37 / 31 / / 7.0 / 5.9 / / 8.0 / 5.9 / / 8.7 / 5.9 / / 9.9 / 7.4 / / 8.5 / 6.5 / / 8.7 / 6.7 / / 11.0 / 7.0 / 5.6 [5.9] 13.9 / 11.2 / 9.1 / (1/4") / 9.52(3/8") 6.35(1/4") / 12.7(1/2") ntyalergenowy x 1, Fotokatalityczny, Zmywalny, Odwaniający x1 Klimatyzator ścienny seria Standard Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej Poziom ciśnienia akustycznego SKM-ZSP Przepływ powietrza (Hi/Me/Lo) (Hi/Me/Lo) (Hi/Me/Lo) (Hi/Me/Lo) Wymiary zewnętrzne (Wys x Szer x Gł) Waga netto Przyłącza rurowe Ciecz / Gaz Filtr Model db() db() db() db() m 3 /min mm kg Φmm SKM20ZSP-S / 35 / / 35 / / 7.0 / / 7.0 / 5.5 SKM25ZSP-S / 35 / / 35 / / 7.0 / / 7.0 / (1/4 ")/9.52(3/8 ") Standardowy siatkowy Warunki prezentacji danych (ISO-T1) : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. SKM35ZSP-S / 37 / / 37 / / 7.5 / / 7.0 /

37 R410 Klimatyzator przypodłogowy SRF-ZMX Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej Poziom ciśnienia akustycznego Model db() db() db() db() (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) Przepływ powietrza (Hi/Me/Lo/Ulo) m 3 /min (Hi/Me/Lo/Ulo) Wymiary zewnętrzne (Wys x Szer x Gł) mm Waga netto kg Przyłącza rurowe Ciecz / Gaz Φmm Filtr SRF25ZMX-S SRF35ZMX-S SRF50ZMX-S / 32 / 29 / / 35 / 33 / / 7.6 / 6.7 / / 8.2 / 7.7 / / 34 / 32 / / 36 / 35 / / 7.8 / 7.3 / / 8.3 / 8.1 / / 42 / 35 / / 41 / 39 / / 9.6 / 7.4 / / 10.0 / 9.4 / (1/4") / 9.52(3/8") 6.35(1/4") / 12.7(1/2") ntyalergenowy x 1, Fotokatalityczny, Zmywalny, Odwaniający x1 Klimatyzator kanałowy SRR-ZM Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej Poziom ciśnienia akustycznego Przepływ powietrza (Hi/Me/Lo/Ulo) (Hi/Me/Lo/Ulo) Dostępne ciśnienie statyczne Wymiary zewnętrzne (Wys x Szer x Gł) Waga netto Przyłącza rurowe Ciecz / Gaz Zestaw wlotu powietrza (Opcja) Model db() db() db() db() (Hi/Me/Lo/Ulo) m 3 /min (Hi/Me/Lo/Ulo) Pa mm kg Φmm SRR25ZM-S SRR35ZM-S SRR50ZM-S SRR60ZM-S / 33 / 30 / / 37 / 34 / / 8.5 / 6.5 / / 9.0 / 8.0 / / 34 / 31 / / 38 / 35 / / 8.5 / 7.0 / / 9.5 / 8.5 / / 37 / 34 / / 39 / 37 / / 11.0 / 10.0 / / 12.5 / 11.0 / / 38 / 35 / / 41 / 38 / / 11.5 / 10.5 / / 13.0 / 11.5 / (początkowe ciśnienie statyczne z filtrem powietrza: 5Pa) (początkowe ciśnienie statyczne z filtrem powietrza: 5Pa) (1/4") / 9.52(3/8") 6.35(1/4") / 12.7(1/2") UT-BT1EF UT-BT2EF Klimatyzator kasetonowy z nawiewem 4-stronnym FDTC-VF Model Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej Poziom ciśnienia akustycznego Przepływ powietrza Wymiary zewnętrzne (Wys x Szer x Gł) Waga netto Przyłącza rurowe Panel (PHi/Hi/Me/Lo) (PHi/Hi/Me/Lo) (PHi/Hi/Me/Lo) (PHi/Hi/Me/Lo) Główna jednostka Panel Ciecz / Gaz db() db() db() db() m 3 /min mm mm kg Φmm FDTC25VF FDTC35VF FDTC50VF FDTC60VF / 36 / 32 / / 38 / 33 / / 9.0 / 8.0 / / 9.5 / 8.5 / / 40 / 36 / / 42 / 35 / / 9.5 / 9.0 / / 10.0 / 9.0 / 8.0 (Opcja) / 42 / 36 / / 42 / 36 / / 11.5 / 9.0 / / 11.5 / 9.0 / (Jednostka: 15, Panel: 3.5) 6.35(1/4") / 9.52(3/8") 6.35(1/4") / 12.7(1/2") TC-PS-25W-E / 46 / 39 / / 46 / 39 / / 13.5 / 10.0 / / 13.5 / 10.0 / 8.0 Klimatyzator kanałowy mały/średni spręż / Podstropowy FDUM-VH / FDE-VH Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej Poziom ciśnienia akustycznego Przepływ powietrza Dostępne ciśnienie statyczne Wymiary zewnętrzne (Wys x Szer x Gł) Waga netto Przyłącza rurowe Filtr powietrza (PHi/Hi/Me/Lo) (PHi/Hi/Me/Lo) (PHi/Hi/Me/Lo) (PHi/Hi/Me/Lo) Ciecz / Gaz Model db() db() db() db() m 3 /min mm kg Φmm (Opcja) FDUM50VH / 32 / 29 / / 32 / 29 / / 10.0 / 9.0 / / 10.0 / 9.0 / 8.0 Standard: 35, Max: (1/4") / 12.7(1/2") UM-FL1EF (Opcja) (Opcja) FDE50VH / 38 / 36 / / 38 / 36 / / 10.0 / 9.0 / / 10.0 / 9.0 / (1/4") / 12.7(1/2") Zmywalny 2 37

38 SYSTEMY STEROWNI STEROWNIK PRZEWODOWY (opcja) RC-EX3 Zaawansowany panel dotykowy RC-EX3 to nowoczesny interfejs oferujący menu w języku polskim oraz szereg przydatnych funkcjonalności zarówno dla firm Instalacyjnych, Serwisowych jak i dla Użytkownika. Jest to zaawansowane narzędzie serwisowe, które na etapie instalacji oraz w trakcie kolejnych serwisów umożliwia m.in. monitorowanie parametrów pracy jednostki, archiwizowanie błędów oraz wyświetlanie informacji o zbliżającym się terminie serwisu. Nowoczesny design oraz rozbudowane menu dostępnych funkcji dla Użytkownika sprawia, że korzystanie z klimatyzatora staje się łatwe i przyjemne. Możliwość indywidualnego zaprogramowania przycisków F1 i F2, wprowadzania indywidualnych nastaw dla poszczególnych kierownic powietrza sprawia, że narzędzie to staje się spersonalizowanym interfejsem, dopasowanym do potrzeb. Kilka dostępnych funkcji programuje pracę klimatyzatora w sposób bardzo energooszczędny, wykorzystując przy tym m.in. czujnik obecności. Ekonomia Programator ograniczenia wartości maksymalnych. Funkcja oszczędzania energii. Tryb pracy podczas nieobecności. Tryb spania. Komfort Funkcja Hi Power. utomatyczna prędkość wentylatora. Cicha praca jednostki zewnętrznej. Wygoda Ustawienie języka polskiego. Regulacja kontrastu LCD. Funkcja Preset. Blokada przed dziećmi. Serwis Kody błędu. Dane Operacyjne. Backup. Data kolejnego przeglądu. Nastawy administratora. Proste ustawienia na ekranie dotykowym RC-E5 Sterownik przewodowy Sterownik RC-E5 umożliwia wygodną obsługę, precyzję przy wyborze nastaw oraz szybki odczyt z wyświetlacza LCD. Programator tygodniowy dostępny jako standard Licznik czasu pracy dla ułatwienia prac serwisowych Temperatura w pomieszczeniu kontrolowana przez czujnik umieszczony w sterowniku Zmiany zakresu temperatur pracy RCH-E3 Prosty sterownik przewodowy (hotelowy) Biorąc pod uwagę konieczność prostej obsługi sterownika w pokojach hotelowych, ilość jego przycisków winna być ograniczona do niezbędnego minimum: Włącz/Wyłącz, wybór trybu pracy, nastawy temperatury i pracy wentylatora. Sterownik jest prosty i łatwy w obsłudze. Do 16 jednostek: Może sterować indywidualnie pracą do 16 jednostek, poprzez nacisnięcie IR CON i wybór nr jednostki. UTO restart Funkcja umożliwia automatyczne wznowienie pracy klimatyzatora po awarii zasilania lub włączeniu wyłącznika głównego zasilania. Sterownik bezprzewodowy (opcja) Sterowanie bezprzewodowe możliwe jest dzięki umieszczeniu odbiornika podczerwieni w narożniku obudowy klimatyzatora (panelu). RCN-TC-24W-E2 38 RCN-TC-5W-E2 RCN-KIT4-E2 RCN-E-E3

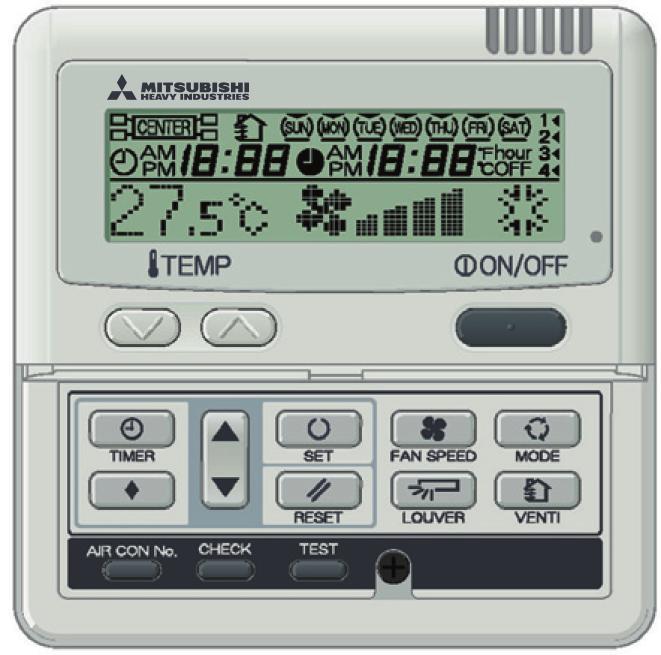

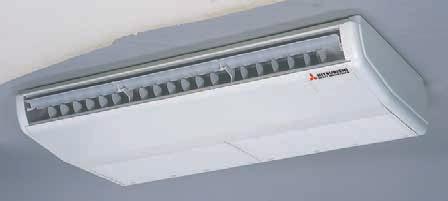

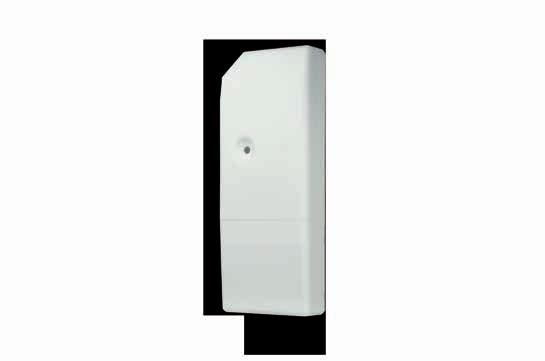

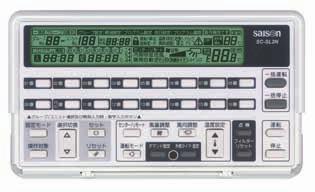

39 SYSTEMY STEROWNI Możliwe użycie sterownika przewodowego Model Interfejs SRK-ZSX SRK-ZR SRK-ZS SRF-ZMX SRR-ZM SC-BIKN2-E FDTC-VF* FDTC-VH** FDUM50VH FDE50VH niewymagany SC-BIKN2-E Sterownik RC-E5 RC-EX3 RC-EX3 RC-E5 * jeśli wymagane jest sterowanie bezprzewodowe, użyj odbiornika podczerwieni: RCN-TC-24W-E2 ** jeśli wymagane jest sterowanie bezprzewodowe, użyj odbiornika podczerwieni: RCN-TC-5W-E2 Możliwe połączenie z siecią SUPERLINK-II Model SRK-ZSX SRK-ZR SRK-ZS SRF-ZMX SRR-ZM FDTC-VF FDTC-VH FDUM50VH FDE50VH Interfejs SC-BIKN2-E SC-DN-E Sterownik RC-EX3 RC-E5 seria SRK seria SRF/SRR seria FDTC/FDUM/FDE SC-DN-E SC-BIKN2-E SC-BIKN2-E SC-SL2N-E RC-EX3 RC-E5 SC-DN-E SC-DN-E Złącze CnT Wszystkie jednostki wewnętrzne wyposażone dodatkowo w złącze CnT do komunikacji zewnętrznej (zewnętrzny sygnał ON/OFF, monitorowanie stanu pracy i awarii - 12V DC). HOTEL RC-EX3 RC-E5 RC-EX3 RC-E5 SC-DN-E HOTEL Model Interfejs SRK-ZSX SRK-ZR SRK-ZS SRF-ZMX SRR-ZM SC-BIKN2-E FDTC-VH FDUM50VH FDE50VH niewymagany 39

40 WYMIRY (Jednostka: mm) SRK20ZSX-W,-WB,-WT SRK25ZSX-W,-WB,-WT SRK35ZSX-W,-WB,-WT SRK50ZSX-W,-WB,-WT SRK60ZSX-W,-WB,-WT (Przestrzeń serwisowa) Tablica instalacyjna Jednostka (Przestrzeń serwisowa) (Przestrzeń serwisowa) Przestrzeń instalacyjna i serwisowa widoczna od frontu (Przestrzeń serwisowa) Ozn. Opis Otwory na rury (patrz: rysunek powyżej) Terminal przyłączeniowy Przyłącze rurowe (gaz) Przyłącze rurowe (ciecz) Otwór w ścianie na rury po prawej Otwór w ścianie na rury po lewej Odprowadzenie skroplin Otwór na rury (Kielich) (Kielich) (Kielich) SRK63ZR-S SRK71ZR-S SRK80ZR-S SRK100ZR-S SRK63ZR-W SRK71ZR-W SRK80ZR-W (Przestrzeń serwisowa) Tablica instalacyjna Jednostka (Przestrzeń serwisowa) (Przestrzeń serwisowa) Przestrzeń instalacyjna i serwisowa widoczna od frontu (Przestrzeń serwisowa) Otwory na rury (patrz: rysunek powyżej) Terminal przyłączeniowy Ozn. Przyłącze rurowe (gaz) Przyłącze rurowe (ciecz) Otwór w ścianie na rury po prawej Otwór w ścianie na rury po lewej Odprowadzenie skroplin Otwór na przewody (po obu stronach) Otwór na rury (po obu stronach) Opis (Kielich) (Kielich) (Kielich) (Kielich) SRK20ZS-S,-SB,-ST SRK25ZS-S,-SB,-ST SRK35ZS-S,-SB,-ST SRK50ZS-S,-SB,-ST SRK20ZS-W,-WB,-WT SRK25ZS-W, -WB,-WT SRK35ZS-W,-WB,-WT SRK50ZS-W, -WB,-WT (Przestrzeń serwisowa) Tablica instalacyjna Jednostka (Przestrzeń serwisowa) (Przestrzeń serwisowa) F F Terminal przyłączeniowy SRK 20,25,35 : 469 D B E SRK 50 : Przestrzeń instalacyjna i serwisowa widoczna od frontu 55 C (Przestrzeń serwisowa) 45 F 13 Otwory na rury (patrz: rysunek powyżej) Ozn. Przyłącze rurowe (gaz) B Przyłącze rurowe (ciecz) C Otwór w ścianie na rury po prawej D Otwór w ścianie na rury po lewej E Odprowadzenie skroplin F Otwór na rury (po obu stronach) Opis SRK20, 25, (3/8") (Kielich) SRK (1/2") (Kielich) 6.35 (1/4") (Kielich) ( 65) ( 65) VP16 40

41 9 Jednostka wewnętrzna SRK25ZSP-S SRK35ZSP-S SRK45ZSP-S SRK25ZSP-W SRK35ZSP-W SRK45ZSP-W Tablica instalacyjna (Przestrzeń serwisowa) Przestrzeń serwisowa Rekomendowane Jednostka Przestrzeń instalacyjna i serwisowa widoczna od frontu (Przestrzeń serwisowa) Otwory na rury (patrz: rysunek powyżej) Terminal przyłączeniowy Ozn. B C D E F G Opis Model 25, ( 3/8") Przyłącze rurowe (gaz) (Kielich) Model ( 1/2") (Kielich) Przyłącze rurowe (ciecz) 6.35( 1/ 4") (Kielich) Otwór w ścianie na rury po prawej ( 65) Otwór w ścianie na rury po lewej ( 65) Odprowadzenie skroplin V P 16 Otwór na przewody Otwór na rury (po obu stronach) SKM20ZSP-S SKM25ZSP-S SKM35ZSP-S Tablica instalacyjna G G (Przestrzeń serwisowa) Jednostka (Przestrzeń serwisowa) (Przestrzeń serwisowa) 65 (Przestrzeń serwisowa) D 55 E B 55 C G Przestrzeń instalacyjna i serwisowa widoczna od frontu Otwory na rury (patrz: rysunek powyżej) Terminal przyłączeniowy F Ozn. B C D E F G Opis Przyłącze rurowe (gaz) Model 9.52( 3/8") (Kielich) Przyłącze rurowe (ciecz) 6.35( 1/ 4") (Kielich) Otwór w ścianie na rury po prawej ( 65) Otwór w ścianie na rury po lewej ( 65) Odprowadzenie skroplin V P 16 Otwór na przewody Otwór na rury (po obu stronach) FDTC25VF FDTC35VF FDTC50VF 530 (Otwory śrub mocujących) G FDTC60VF Panel Ozn. B C D F Przyłącze rurowe (gaz) Przyłącze rurowe (ciecz) Odprowadzenie skroplin Otwór na przewody Śruby mocujące Opis : φ9.52(3 / 8") (Kielich) 40 ~ 60 : φ12.7(1 / 2") (Kielich) φ6.35(1/4")(kielich) VP20(I.D.20,O.D.26 ) φ25 (M10 or M8 ) G Wejście kanału powietrza zużytego (do wybicia) (Otwory śrub mocujących) G G 570 B C F Skrzynka kontrolna Przewód skroplin (kcesoria) D Wlot powietrza Kratka powietrza powrotnego 295 ~ lub więcej WIDOK Uchwyt do podwieszenia φ4 Otwory na połączenia wkrętami 35 Przestrzeń instalacyjna i serwisowa 600 lub mniej Maks. wysokość podnoszenia pompy Hole 100 G 140 Przeszkoda 1000 lub więcej 1000 lub więcej W przypadku instalacji wiecej niz jednej jednostki nalezy zachowac miedzy nimi przestrzen min mm. 41

42 WYMIRY (Jednostka: mm) FDTC40VH FDTC50VH FDTC60VH (Otwory śrub mocujących) 576~610 (wielkość otworu w suficie systemowym) 576~600 (wielkość otworu w suficie) 530 (rozstaw śrub mocujących) Panel dekoracyjny Przestrzeń montażowa i serwisowa przeszkoda lub więcej lub więcej pozostawić odległość min Symbol Oznaczenie Model 40,50,60 Rurociąg gazowy ɸ 12.7 (1/2 ) Kielich B Rurociąg cieczowy ɸ 6.35(1/4 ) Kielich C Odprowadzenie skroplin VP25 (O.D. 32) D1 Podłączenie zasilana Kod zdalnego sterowania i połączenie D2 przewodów sygnałowych F Śruby mocujące M10 lub M8 G Wejście kanału powietrza zewnętrznego Wyłamać H Wyjście kanału powietrza zużytego ɸ 125 wyłamać J Otwór inspekcyjny 450x450 Skrzynka elektryczna Skrzynka elektryczna Kratka wlotu powietrza Wylot powietrza Odprowadzenie skroplin Otwór Otwór 850 lub mniej Maks. wysokość podnoszenia pompy Otwory do podłączenia wkrętami Otwory do podłączenia wkrętami 50 lub więcej Panel z deflektorem Uchwyt do podwieszenia SRF25ZMX-S SRF35ZMX-S SRF50ZMX-S F F F Tablica instalacyjna Jednostka F B Przestrzeń serwisowa Przestrzeń serwisowa D E C 50+ (Przestrzeń serwisowa) Przestrzeń instalacyjna i serwisowa widoczna od frontu G Otwory na rury (patrz: rysunek powyżej) Ozn. B C D E F G Opis 25,35 : 9.52(3/8") (Kielich) Przyłącze rurowe (gaz) Model 50 : 12.7(1/2") (Kielich) Przyłącze rurowe (ciecz) 6.35(1/4")(Kielich) Otwór w ścianie na rury po prawej ( 65) Otwór w ścianie na rury po lewej ( 65) Odprowadzenie skroplin VP16 Śruba mocująca jedn. wewnętrzną 5 Otwór na rury (po obu stronach) SRR25ZM-S SRR35ZM-S (Wymiary kanału) Przestrzeń serwisowa montażowa Przeszkoda lub więcej (Wymiary kanału) (Otwory śrub mocujących) Kanał powietrza powrotnego Skrzynka elektryczna Odprowadzenie skroplin Zasysanie z tyłu, przestrzeń międzystropowa lub więcej (Otwory śrub mocujących) (Wymiary kanału) Otwory do połączenia wkrętami Kanał powietrza nawiewnego (Wymiary kanału) Odbiornik sygnału sterownika bezprzewodowego (długość przewodu 1,8 m) lub mniej (Max wysokość podnoszenia pompy) lub więcej Przeszkoda lub więcej lub więcej Ozn. B C1 C2 D E F Przeszkoda Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Odprowadzenie skroplin (grawitacyjne) Otwór na przewody Śruby mocujące Otwór rewizyjny Widok z góry Opis 25,25 ø9.52 (3/8 ) (Kielich) ø6.35(1/4 ) (Kielich) VP25 VP25 ø25 X 2 (M10) (450x450), (320x770) 42

43 MITSUBISHI HEVY INDUSTRIES,LTD Jednostka wewnętrzna SRR50ZM-S SRR60ZM-S (Wymiary kanału) Przestrzeń serwisowa montażowa Przeszkoda lub więcej (Wymiary kanału) (Otwory śrub mocujących) Kanał powietrza powrotnego Skrzynka elektryczna Odprowadzenie skroplin Zasysanie z tyłu, przestrzeń międzystropowa lub więcej (Otwory śrub mocujących) (Wymiary kanału) Otwory do połączenia wkrętami Kanał powietrza nawiewnego (Wymiary kanału) Odbiornik sygnału sterownika bezprzewodowego lub mniej (długość przewodu 1,8 m) (Max wysokość podnoszenia pompy) lub więcej Przeszkoda lub więcej lub więcej Ozn. B C1 C2 D E F Przeszkoda Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Odprowadzenie skroplin (grawitacyjne) Otwór na przewody Śruby mocujące Otwór rewizyjny Widok z góry Opis 50,60 ø12.7 (3/8 ) (Kielich) ø6.35(1/4 ) (Kielich) VP25 VP25 ø25 X 2 (M10) (450x450), (320x970) FDUM50VH Otwory śrub mocujących M Uchwyt do podwieszenia Wymiary kanału E 50 F G 786 (Otwory śrub mocujących) N Kanał powietrza nawiewanego (Wymiary kanału) B 295 ~325 C 2 D Skrzynka kontrolna C 1 76 Maks. wysokość podnoszenia pompy 600 lub mniej 4-φ4 Otwory na połączenia wkrętami φ φ170 Otwór F G φ4 Otwory na połączenia wkrętami 90 WIDOK M 113 φ (Wymiary kanału) Ozn. Opis Przyłącze rurowe (gaz) φ12.7 (1/2" (Kielich) B Przyłącze rurowe (ciecz) φ6.35 (1/4")(Kielich) C1 C2 Odprowadzenie skroplin Odprowadzenie skroplin (drenaż grawitacyjny) (Wymiary kanału) Powietrze powrotne 12-φ4 Otwory na połączenia wkrętami WIDOK N VP25 (I.D.25, O.D.32) VP20 (I.D.20, O.D.26) D Otwór na przewody E Śruby mocujące (M10) F G Wejście kanału powietrza świeżego Wejście kanału powietrza zużytego (φ150) (do wybicia) (φ125) (do wybicia) H Otwór inspekcyjny (450X450) Przewód skroplin (kcesoria) FDE50VH (Rozstaw śrub mocujących) Wylot 290 (Otwory śrub mocujących) C 1,C 2 Przewód odprowadzenia skroplin (kcesoria 0,3m) D B Ozn. B C 1,2 D E F G 7 Opis Przyłącze rurowe (gaz) Przyłącze rurowe (ciecz) Odprowadzenie skroplin Otwory montażowe Zaślepka tylna Zaślepka górna Otwór odprowadzenia skroplin ø12.7 (1/2") (Kielich) ø 6.35 (1/4") (Kielich) VP20 (I.D.20) (M10 lub M8) PE Płytka (Wyłamać) C 1,C Uwaga: Odprowadzenie skroplin wewnątrz jednostki ze spadkiem 10 mm Przestrzeń instalacyjna i serwisowa 20 Usytuowanie zaślepki górnej i bocznej Otwór odprowadzenia skroplin (z lewej) C 2 76 Kratka powietrza powrotnego C B 100 lub więcej 300 lub więcej 150 lub więcej Przeszkoda Minimalny odstęp pomiędzy jednostkami wynosi lub więcej F Zaślepka boczna z prawej strony E Podejście rurociągu możliwe z 3 różnych kierunków. Zaslepkę należy usunąć przy pomocy ostrego narzędzia. Uwaga(1) Tabliczka znamionowa - na obudowie wentylatora G 43

44 WYMIRY (Jednostka: mm) SRC20ZSX-W,-S SRC25ZSX-W,-S SRC35ZSX-W,-S SRC40ZSX-W1,-S SRC50ZSX-W1,-S SRC60ZSX-W1,-S SRC63ZR-W,-S Minimalna przestrzeń instalacyjna Ozn. Zawór serwisowy (gaz) Opis Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej 20,25, (3/8 ) (Kielich) 40,50,60, (1/2 ) (Kielich) (Kielich) miejsca miejsca Wymiary Przykłady instalacji Terminal przyłączeniowy Wlot Wlot Wylot Konieczna przestrzeń serwisowa (części elektryczne) SRC50ZS-W,-S SRC25ZMX-S SRC35ZMX-S SRC45ZSP-W,-S Ozn. Zawór serwisowy (gaz) Opis Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej ZMX : φ9.52(3 / 8") (Kielich) ZS,ZMP : φ12.7(1 / 2") (Kielich) (Kielich) miejsca miejsca Wymiary Minimalna przestrzeń instalacyjna Przykłady instalacji Terminal przyłączeniowy Wlot Wlot Wylot Konieczna przestrzeń serwisowa (części elektryczne) SRC20ZS-W,-S SRC25ZS-W,-S SRC35ZS-W,-S Minimalna przestrzeń instalacyjna Ozn. Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej (Kielich) (Kielich) miejsca miejsca Wymiary Przykłady instalacji Terminal przyłączeniowy Wlot Wlot Wylot Konieczna przestrzeń serwisowa (części elektryczne) 44

45 Jednostka zewnętrzna SRC71ZR-W,-S SRC80ZR-W,-S Ozn. Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej miejsca miejsca (Kielich) (Kielich) Minimalna przestrzeń instalacyjna Przykłady instalacji Wymiary Terminal przyłączeniowy Tylny panel Wysokość ściany 1200 mm lub mniej Wlot Wlot Wylot Konieczna przestrzeń serwisowa (części elektryczne) Minimalna przestrzeń instalacyjna SRC25ZSP-W,-S SRC35ZSP-W,-S Ozn. Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej (Kielich) (Kielich) miejsca miejsca Wymiary Przykłady instalacji Wymiary Model Terminal przyłączeniowy Wlot Wlot Wylot Konieczna przestrzeń serwisowa (części elektryczne) Minimalna przestrzeń instalacyjna FDC100VNP Terminal przyłączeniowy Panel serwisowy Ozn. Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej Otwór na przewody (Kielich) (Kielich) miejsca miejsca miejsca Uwagi: (1) Ściany (przeszkody) wokół jednostki nie mogą występować z czterech stron. (2) Jednostka powinna być mocowana za pomocą śrub kotwiących. Śruby nie powinny wystawać więcej niż 15 mm. (3) W przypadku montażu jednostki w miejscu narażonym na silne podmuchy wiatru, należy ustawić ją prostopadle do przeważającego kierunku wiatru. (4) Należy pozostawić minimum 1 m wolnej przestrzeni nad jednostką. (5) Ściana (przeszkoda) występująca przed jednostką nie może przekraczać jej wysokości. (6) Tabliczka znamionowa znajduje się w prawym dolnym rogu panelu frontowego. Wysokość ściany 1200 mm lub mniej Wlot Przykłady instalacji Wymiary Wlot Wylot Konieczna przestrzeń serwisowa (części elektryczne) Minimalna przestrzeń instalacyjna 45

46 WYMIRY (Jednostka: mm) SCM40ZS-S SCM45ZS-S Ozn. B C D E Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej ø9,52 (3/8 ) (Kielich) ø6,35 (1/4 ) (Kielich) ø20x2 miejsca M10x4 miejsca L1 L2 L3 L4 Przestrzeń instalacyjna 280 lub więcej 100 lub więcej 80 lub więcej 250 lub więcej Terminal przyłączeniowy Wlot Wlot Wylot Konieczna przestrzeń serwisowa (części elektryczne) Minimalna przestrzeń instalacyjna SCM50ZS-S1 SCM60ZM-S D E x Ozn. B C D E Terminal przyłączeniowy Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej ø9,52 (3/8 ) (Kielich) ø6,35 (1/4 ) (Kielich) ø20x3 miejsca M10x4 miejsca Minimalna przestrzeń instalacyjna Przykłady instalacji Wymiary I L1 L2 L Panel serwisowy SCM71ZM-S1 SCM80ZM-S R E B C L2 Wlot Wlot Wylot L3 L1 Minimalna przestrzeń instalacyjna Konieczna przestrzeń serwisowa (części elektryczne) Ozn. B C D E Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej ø9,52 (3/8 ) (Kielich) ø6,35 (1/4 ) (Kielich) ø20x3 miejsca M10x4 miejsca Minimalna przestrzeń instalacyjna Przykłady instalacji Wymiary I L1 L2 L D Terminal przyłączeniowy B C L2 Wlot Wlot Wylot L3 L1 Konieczna przestrzeń serwisowa (części elektryczne) Minimalna przestrzeń instalacyjna

47 Jednostka zewnętrzna SCM100ZM-S E Ozn. B C D E Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej Terminal przyłączeniowy ø9,52 (3/8 ) (Kielich) ø6,35 (1/4 ) (Kielich) ø20x3 miejsca M10x4 miejsca Panel tylny Uwagi: (1) Ściany (przeszkody) wokół jednostki nie mogą występować z czterech stron. (2) Jednostka powinna być mocowana za pomocą śrub kotwiących. Śruby nie powinny wystawać więcej niż 15 mm. (3) W przypadku montażu jednostki w miejscu narażonym na silne podmuchy wiatru, należy ustawić ją prostopadle do przeważającego kierunku wiatru. (4) Należy pozostawić minimum 1 m wolnej przestrzeni nad jednostką. (5) Ściana (przeszkoda) występująca przed jednostką nie może przekraczać jej wysokości. (6) Tabliczka znamionowa znajduje się w prawym dolnym rogu panelu frontowego. B C D 200 L2 Wlot L3 Wlot Konieczna przestrzeń serwisowa (części elektryczne) Przykłady instalacji Wymiary L1 L2 L3 I Ⅱ Ⅲ L1 Przestrzeń serwisowa Wylot Minimalna przestrzeń instalacyjna SCM125ZM-S E 15 Ozn. B C D E Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej ø9,52 (3/8 ) (Kielich) ø6,35 (1/4 ) (Kielich) ø20x3 miejsca M10x4 miejsca Terminal przyłączeniowy Panel tylny Uwagi: (1) Ściany (przeszkody) wokół jednostki nie mogą występować z czterech stron. (2) Jednostka powinna być mocowana za pomocą śrub kotwiących. Śruby nie powinny wystawać więcej niż 15 mm. (3) W przypadku montażu jednostki w miejscu narażonym na silne podmuchy wiatru, należy ustawić ją prostopadle do przeważającego kierunku wiatru. (4) Należy pozostawić minimum 1 m wolnej przestrzeni nad jednostką. (5) Ściana (przeszkoda) występująca przed jednostką nie może przekraczać jej wysokości. (6) Tabliczka znamionowa znajduje się w prawym dolnym rogu panelu frontowego. B C D 200 L2 L3 Wlot L1 Przestrzeń serwisowa Wlot Wylot Konieczna przestrzeń serwisowa (części elektryczne) Przykłady instalacji Wymiary L1 L2 L3 I Ⅱ Ⅲ Minimalna przestrzeń instalacyjna 47

48 Poszanowanie dla środowiska naturalnego ETYKIETY ENERGETYCZNE Wskaźniki SEER oraz SCOP zostały zdefiniowane w rozporządzeniach europejskich. Nr 626/2011 z 4 maja 2011 (etykiety energetyczne klimatyzatorów o wydajności chłodniczej poniżej 12 ) Nr 206/2012 z 6 marca 2012 (wymagania dla klimatyzatorów i wentylatorów przenośnych) Oczekuje się, że łączne efekty wymogów dotyczących ekoprojektu, w odniesieniu do etykiet efektywności energetycznej dla klimatyzatorów, przyniosą do 2020 r. oszczędności energii elektrycznej wynoszące 11 TWh rocznie w porównaniu ze scenariuszem zakładającym niepodejmowanie żadnych działań. Efektywność sezonowa stanowi nową platformę porównawczą rzeczywistej efektywności urządzeń w procesach chłodzenia i ogrzewania. Nowy system oznaczania efektywności sezonowych urządzeń opiera się m.in. na definicjach wskaźników: SEER - Wskaźnik sezonowej efektywności energetycznej oznacza całościowy wskaźnik efektywności energetycznej urządzenia, reprezentatywny dla całego sezonu chłodniczego, obliczany jako stosunek referencyjnego rocznego zapotrzebowania na chłód do rocznego zużycia energii elektrycznej na potrzeby chłodzenia. SCOP - Wskaźnik sezonowej efektywności oznacza całościowy wskaźnik efektywności urządzenia, reprezentatywny dla całego wyznaczonego sezonu ogrzewczego (wartość wskaźnika SCOP odnosi się do wyznaczonego sezonu grzewczego), obliczany jako stosunek referencyjnego rocznego zapotrzebowania na ciepło do rocznego zużycia energii elektrycznej na potrzeby ogrzewania. Wyeliminowanie ołowiu z połączeń lutowanych Dyrektywa RoHS RoHS:Restriction of Hazardous substances W celu ograniczenia emisji szkodliwych substancji do środowiska naturalnego, we wszystkich modelach urządzeń wyeliminowano ołów z połączeń lutowanych. W praktyce zastosowanie połączeń lutowanych bez użycia ołowiu wiąże się z koniecznością stosowania wyższych temperatur lutowania, co może mieć niekorzystny wpływ na jakość elementów elektronicznych. Pozbawione ołowiu połączenia lutowane opracowane przez inżynierów MHI zapewniają jednak najwyższą jakość i niezawodność. Zastosowanie czynnika chłodniczego Wszystkie modele urządzeń MHI pracują z ekologicznymi czynnikami chłodniczymi R32 lub R410 charakteryzującymi się zerowym potencjałem niszczenia warstwy ozonowej. Oszczędność energii Najwyższa wydajność i znaczne oszczędności energii zostały osiągnięte m.in. poprzez optymalizację wymiennika ciepła, zastosowanie wydajnych sprężarek z silnikiem na prąd stały itp. 48
