Instrukcja obsługi termometru THERMOFOCUS. Ostrzeżenie! Przed użyciem termometru należy dokładnie przeczytać wszystkie instrukcje

Transkrypt

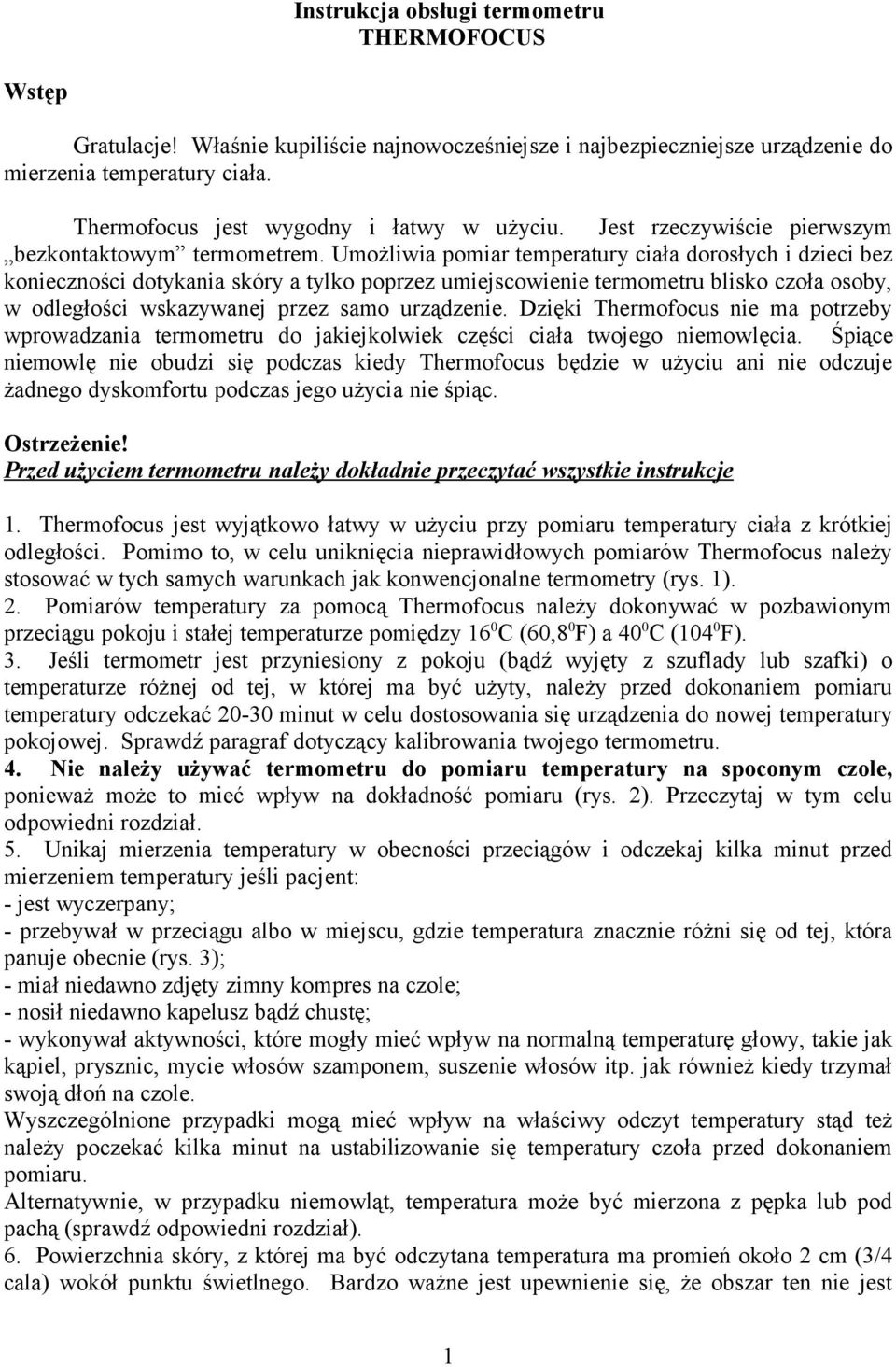

1 Instrukcja obsługi termometru THERMOFOCUS Wstęp Gratulacje! Właśnie kupiliście najnowocześniejsze i najbezpieczniejsze urządzenie do mierzenia temperatury ciała. Thermofocus jest wygodny i łatwy w użyciu. Jest rzeczywiście pierwszym bezkontaktowym termometrem. Umożliwia pomiar temperatury ciała dorosłych i dzieci bez konieczności dotykania skóry a tylko poprzez umiejscowienie termometru blisko czoła osoby, w odległości wskazywanej przez samo urządzenie. Dzięki Thermofocus nie ma potrzeby wprowadzania termometru do jakiejkolwiek części ciała twojego niemowlęcia. Śpiące niemowlę nie obudzi się podczas kiedy Thermofocus będzie w użyciu ani nie odczuje żadnego dyskomfortu podczas jego użycia nie śpiąc. Ostrzeżenie! Przed użyciem termometru należy dokładnie przeczytać wszystkie instrukcje 1. Thermofocus jest wyjątkowo łatwy w użyciu przy pomiaru temperatury ciała z krótkiej odległości. Pomimo to, w celu uniknięcia nieprawidłowych pomiarów Thermofocus należy stosować w tych samych warunkach jak konwencjonalne termometry (rys. 1). 2. Pomiarów temperatury za pomocą Thermofocus należy dokonywać w pozbawionym przeciągu pokoju i stałej temperaturze pomiędzy 16 0 C (60,8 0 F) a 40 0 C (104 0 F). 3. Jeśli termometr jest przyniesiony z pokoju (bądź wyjęty z szuflady lub szafki) o temperaturze różnej od tej, w której ma być użyty, należy przed dokonaniem pomiaru temperatury odczekać minut w celu dostosowania się urządzenia do nowej temperatury pokojowej. Sprawdź paragraf dotyczący kalibrowania twojego termometru. 4. Nie należy używać termometru do pomiaru temperatury na spoconym czole, ponieważ może to mieć wpływ na dokładność pomiaru (rys. 2). Przeczytaj w tym celu odpowiedni rozdział. 5. Unikaj mierzenia temperatury w obecności przeciągów i odczekaj kilka minut przed mierzeniem temperatury jeśli pacjent: - jest wyczerpany; - przebywał w przeciągu albo w miejscu, gdzie temperatura znacznie różni się od tej, która panuje obecnie (rys. 3); - miał niedawno zdjęty zimny kompres na czole; - nosił niedawno kapelusz bądź chustę; - wykonywał aktywności, które mogły mieć wpływ na normalną temperaturę głowy, takie jak kąpiel, prysznic, mycie włosów szamponem, suszenie włosów itp. jak również kiedy trzymał swoją dłoń na czole. Wyszczególnione przypadki mogą mieć wpływ na właściwy odczyt temperatury stąd też należy poczekać kilka minut na ustabilizowanie się temperatury czoła przed dokonaniem pomiaru. Alternatywnie, w przypadku niemowląt, temperatura może być mierzona z pępka lub pod pachą (sprawdź odpowiedni rozdział). 6. Powierzchnia skóry, z której ma być odczytana temperatura ma promień około 2 cm (3/4 cala) wokół punktu świetlnego. Bardzo ważne jest upewnienie się, że obszar ten nie jest 1

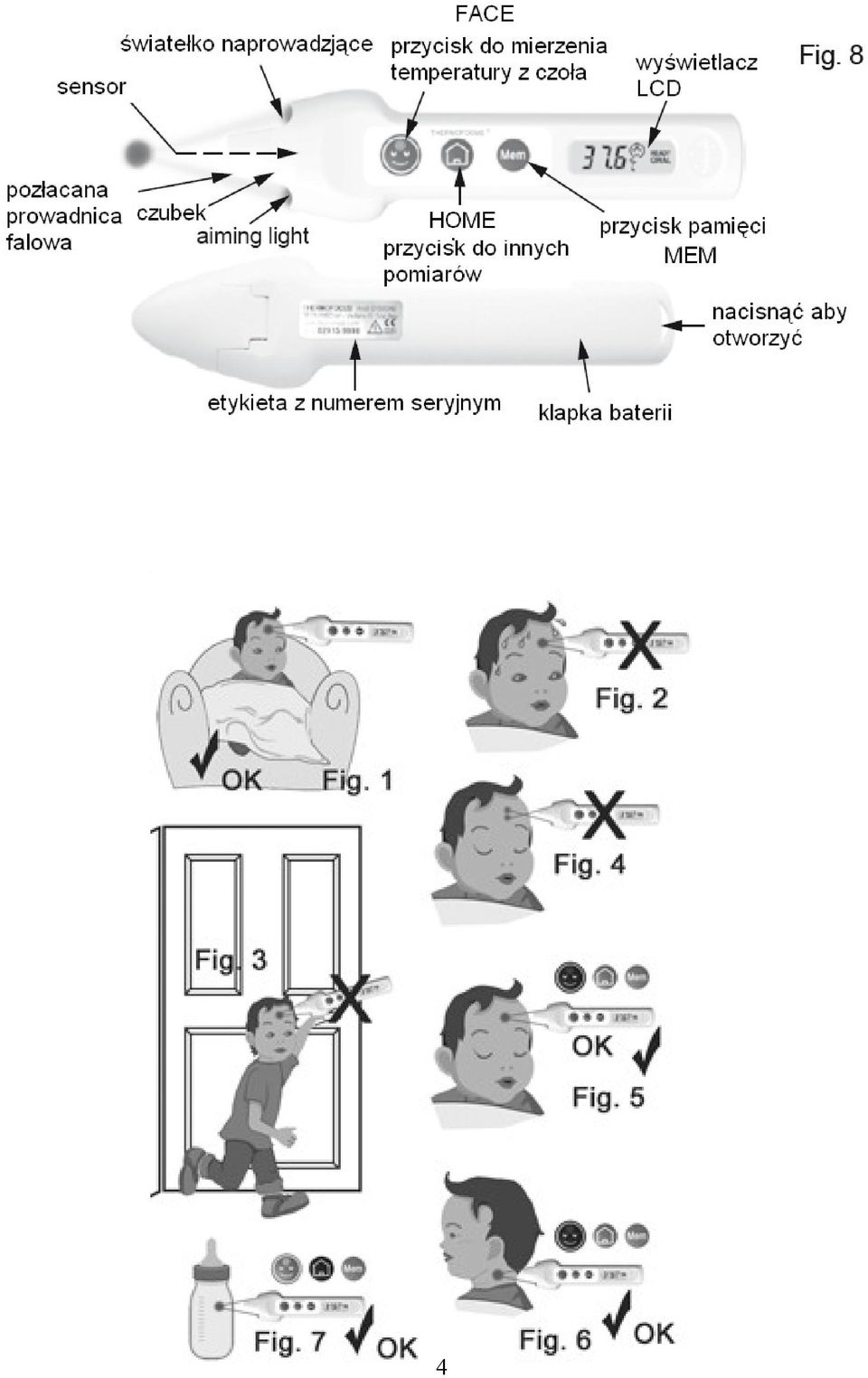

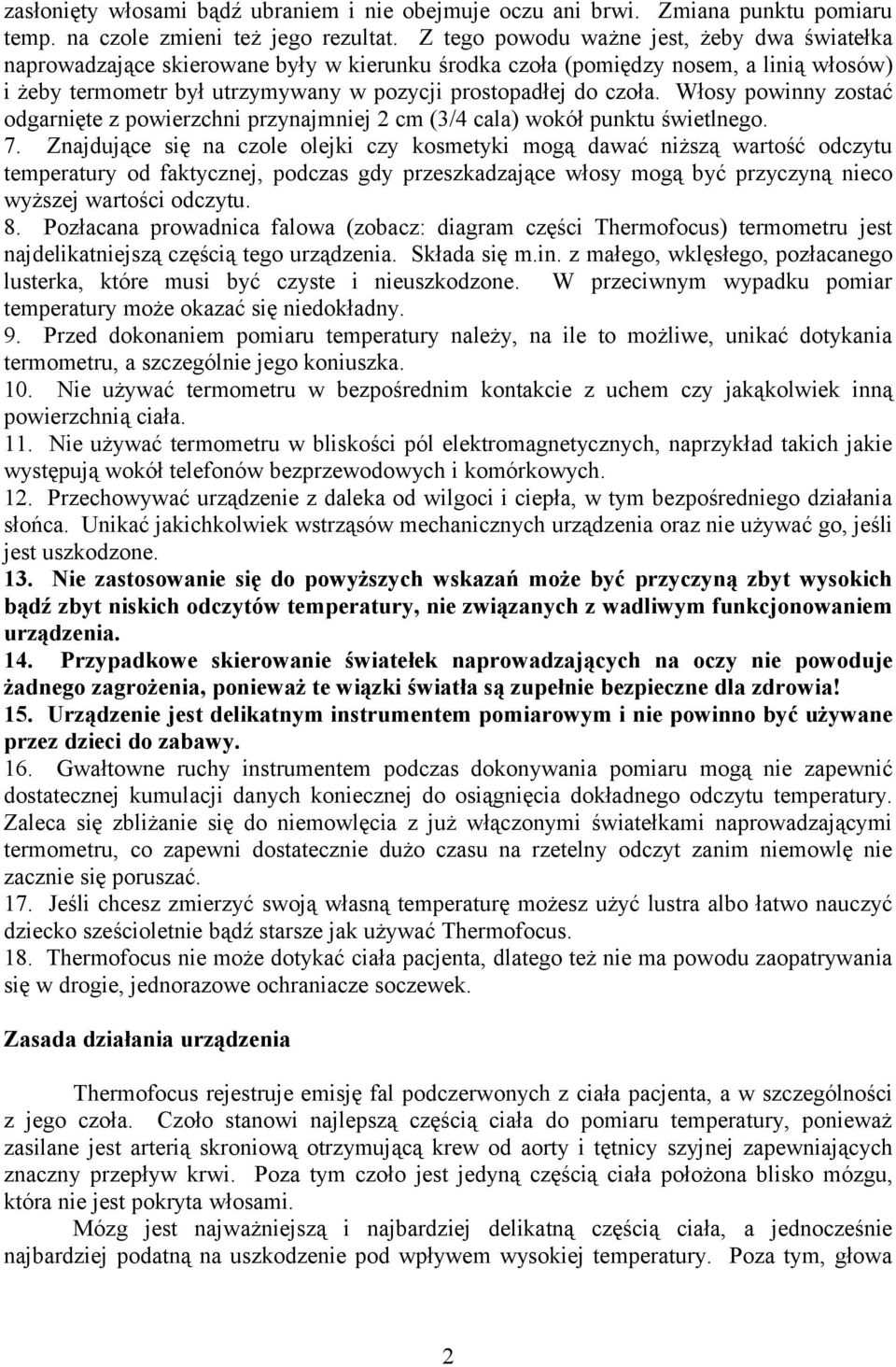

2 zasłonięty włosami bądź ubraniem i nie obejmuje oczu ani brwi. Zmiana punktu pomiaru temp. na czole zmieni też jego rezultat. Z tego powodu ważne jest, żeby dwa światełka naprowadzające skierowane były w kierunku środka czoła (pomiędzy nosem, a linią włosów) i żeby termometr był utrzymywany w pozycji prostopadłej do czoła. Włosy powinny zostać odgarnięte z powierzchni przynajmniej 2 cm (3/4 cala) wokół punktu świetlnego. 7. Znajdujące się na czole olejki czy kosmetyki mogą dawać niższą wartość odczytu temperatury od faktycznej, podczas gdy przeszkadzające włosy mogą być przyczyną nieco wyższej wartości odczytu. 8. Pozłacana prowadnica falowa (zobacz: diagram części Thermofocus) termometru jest najdelikatniejszą częścią tego urządzenia. Składa się m.in. z małego, wklęsłego, pozłacanego lusterka, które musi być czyste i nieuszkodzone. W przeciwnym wypadku pomiar temperatury może okazać się niedokładny. 9. Przed dokonaniem pomiaru temperatury należy, na ile to możliwe, unikać dotykania termometru, a szczególnie jego koniuszka. 10. Nie używać termometru w bezpośrednim kontakcie z uchem czy jakąkolwiek inną powierzchnią ciała. 11. Nie używać termometru w bliskości pól elektromagnetycznych, naprzykład takich jakie występują wokół telefonów bezprzewodowych i komórkowych. 12. Przechowywać urządzenie z daleka od wilgoci i ciepła, w tym bezpośredniego działania słońca. Unikać jakichkolwiek wstrząsów mechanicznych urządzenia oraz nie używać go, jeśli jest uszkodzone. 13. Nie zastosowanie się do powyższych wskazań może być przyczyną zbyt wysokich bądź zbyt niskich odczytów temperatury, nie związanych z wadliwym funkcjonowaniem urządzenia. 14. Przypadkowe skierowanie światełek naprowadzających na oczy nie powoduje żadnego zagrożenia, ponieważ te wiązki światła są zupełnie bezpieczne dla zdrowia! 15. Urządzenie jest delikatnym instrumentem pomiarowym i nie powinno być używane przez dzieci do zabawy. 16. Gwałtowne ruchy instrumentem podczas dokonywania pomiaru mogą nie zapewnić dostatecznej kumulacji danych koniecznej do osiągnięcia dokładnego odczytu temperatury. Zaleca się zbliżanie się do niemowlęcia z już włączonymi światełkami naprowadzającymi termometru, co zapewni dostatecznie dużo czasu na rzetelny odczyt zanim niemowlę nie zacznie się poruszać. 17. Jeśli chcesz zmierzyć swoją własną temperaturę możesz użyć lustra albo łatwo nauczyć dziecko sześcioletnie bądź starsze jak używać Thermofocus. 18. Thermofocus nie może dotykać ciała pacjenta, dlatego też nie ma powodu zaopatrywania się w drogie, jednorazowe ochraniacze soczewek. Zasada działania urządzenia Thermofocus rejestruje emisję fal podczerwonych z ciała pacjenta, a w szczególności z jego czoła. Czoło stanowi najlepszą częścią ciała do pomiaru temperatury, ponieważ zasilane jest arterią skroniową otrzymującą krew od aorty i tętnicy szyjnej zapewniających znaczny przepływ krwi. Poza tym czoło jest jedyną częścią ciała położona blisko mózgu, która nie jest pokryta włosami. Mózg jest najważniejszą i najbardziej delikatną częścią ciała, a jednocześnie najbardziej podatną na uszkodzenie pod wpływem wysokiej temperatury. Poza tym, głowa 2

3 jest główną częścią ciała modyfikującą jego temperaturę w przypadku występowania gorączki, zarówno rosnącej jak i obniżającej się. Podczas każdego pomiaru Thermofocus wykonuje w czasie każdej jednej setnej sekundy sekwencję 125 odczytów, które następnie zostają wzmacniane i wyliczona przez zaawansowany technicznie mikroprocesor (z uwzględnieniem temperatury otoczenia) aż do chwili pojawienia się na wyświetlaczu właściwej temperatury ciała. Należy uświadomić sobie, że nie istnieje normalna temperatura ciała dotycząca wszystkich. Każda osoba charakteryzuje się swoją własną temperaturą, która zmienia się nie tylko w ciągu dnia, ale również w powiązaniu z określonymi aktywnościami fizycznymi wykonywanymi przez daną osobę (na przykład płaczące niemowlę). Poza tym temperatura ciała poszczególnych osób może nie być taka sama w różnych częściach ciała. Może mieć na nią także wpływ temperatura otoczenia i inne czynniki zewnętrzne zależne od sposobu pomiaru. Do tej pory, wszystkie znane metody pomiaru temperatury stanowiły dla pacjenta pewną niedogodność stanowiącą szczególny problem dla matki zdecydowanej poznać temperaturę jej dziecka, ale obawiającą się urażenia go czy spowodowania stresu. Dlatego też podczas używania przycisków on lub face, wewnętrzne oprogramowanie Thermofocus automatycznie dostosowuje temperaturę w celu zapewnienia odczytu skorelowanego w przybliżeniu do temperatury jamy ustnej. Dla konkretnych preferencji można także zmienić ustawienie z temperatury jamy ustnej na temperaturę odbytu. Uwaga: kiedy urządzenie ustawione jest na pomiar temperatury odbytu, wyświetlona wartość temperatury będzie o około 0,6 0 C (1,0 0 F) wyższa niż przy ustawieniu na pomiar oralny. Informacje te można znaleźć w odpowiednim rozdziale. Normalna temperatura, mierzona z czoła zdrowej osoby za pomocą Thermofocus waha się pomiędzy 35 0 C (95 0 F) a 37,5 0 C (100,4 0 F), a w przypadku osoby dorosłej może wynosić poniżej 35 0 C (95 0 F). Warto znać normalną temperaturę ciała każdego zdrowego członka własnej rodziny, mierzoną w różnych porach dnia w celu zidentyfikowania potencjalnej gorączki. 3

4 4

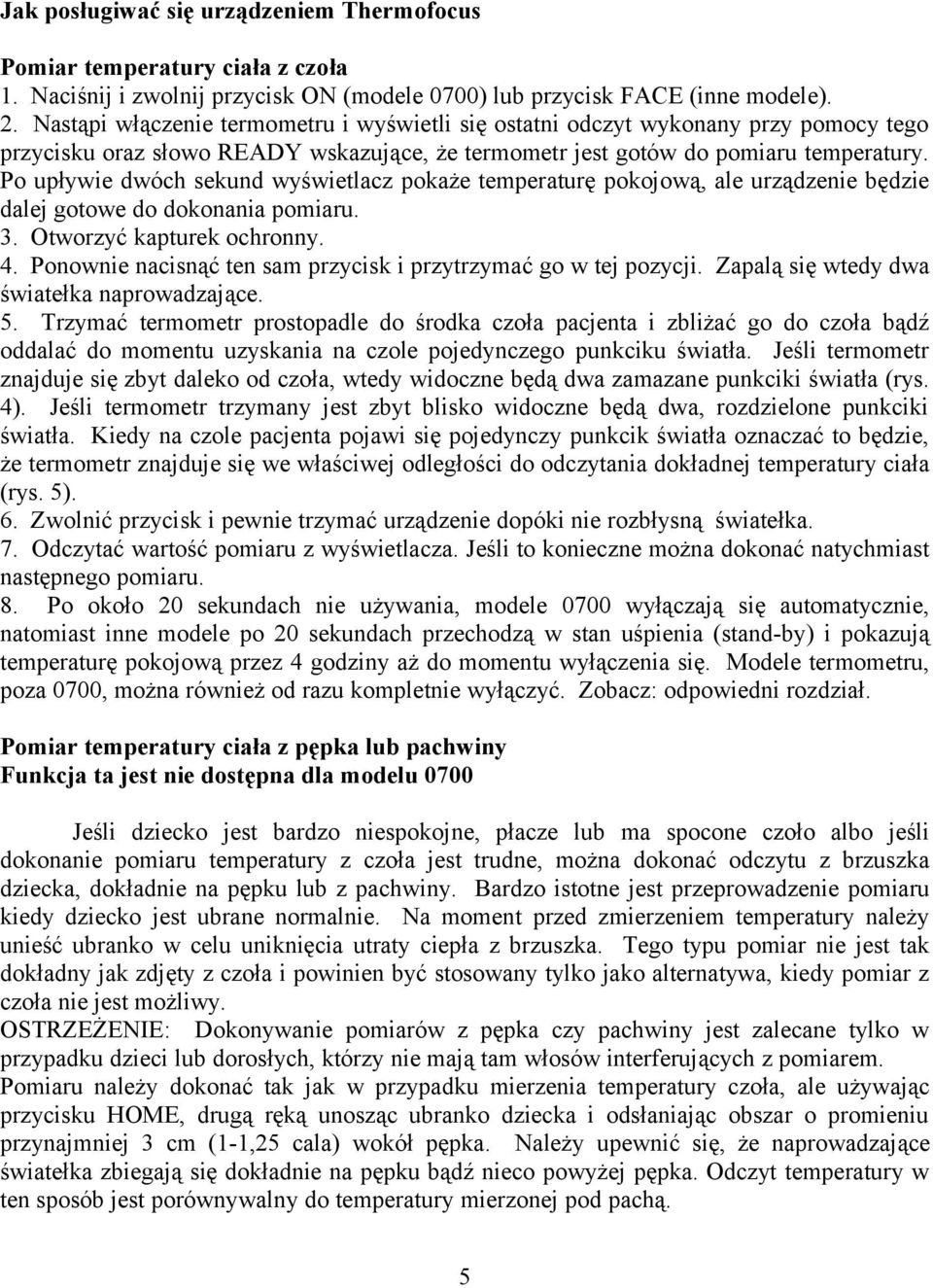

5 Jak posługiwać się urządzeniem Thermofocus Pomiar temperatury ciała z czoła 1. Naciśnij i zwolnij przycisk ON (modele 0700) lub przycisk FACE (inne modele). 2. Nastąpi włączenie termometru i wyświetli się ostatni odczyt wykonany przy pomocy tego przycisku oraz słowo READY wskazujące, że termometr jest gotów do pomiaru temperatury. Po upływie dwóch sekund wyświetlacz pokaże temperaturę pokojową, ale urządzenie będzie dalej gotowe do dokonania pomiaru. 3. Otworzyć kapturek ochronny. 4. Ponownie nacisnąć ten sam przycisk i przytrzymać go w tej pozycji. Zapalą się wtedy dwa światełka naprowadzające. 5. Trzymać termometr prostopadle do środka czoła pacjenta i zbliżać go do czoła bądź oddalać do momentu uzyskania na czole pojedynczego punkciku światła. Jeśli termometr znajduje się zbyt daleko od czoła, wtedy widoczne będą dwa zamazane punkciki światła (rys. 4). Jeśli termometr trzymany jest zbyt blisko widoczne będą dwa, rozdzielone punkciki światła. Kiedy na czole pacjenta pojawi się pojedynczy punkcik światła oznaczać to będzie, że termometr znajduje się we właściwej odległości do odczytania dokładnej temperatury ciała (rys. 5). 6. Zwolnić przycisk i pewnie trzymać urządzenie dopóki nie rozbłysną światełka. 7. Odczytać wartość pomiaru z wyświetlacza. Jeśli to konieczne można dokonać natychmiast następnego pomiaru. 8. Po około 20 sekundach nie używania, modele 0700 wyłączają się automatycznie, natomiast inne modele po 20 sekundach przechodzą w stan uśpienia (stand-by) i pokazują temperaturę pokojową przez 4 godziny aż do momentu wyłączenia się. Modele termometru, poza 0700, można również od razu kompletnie wyłączyć. Zobacz: odpowiedni rozdział. Pomiar temperatury ciała z pępka lub pachwiny Funkcja ta jest nie dostępna dla modelu 0700 Jeśli dziecko jest bardzo niespokojne, płacze lub ma spocone czoło albo jeśli dokonanie pomiaru temperatury z czoła jest trudne, można dokonać odczytu z brzuszka dziecka, dokładnie na pępku lub z pachwiny. Bardzo istotne jest przeprowadzenie pomiaru kiedy dziecko jest ubrane normalnie. Na moment przed zmierzeniem temperatury należy unieść ubranko w celu uniknięcia utraty ciepła z brzuszka. Tego typu pomiar nie jest tak dokładny jak zdjęty z czoła i powinien być stosowany tylko jako alternatywa, kiedy pomiar z czoła nie jest możliwy. OSTRZEŻENIE: Dokonywanie pomiarów z pępka czy pachwiny jest zalecane tylko w przypadku dzieci lub dorosłych, którzy nie mają tam włosów interferujących z pomiarem. Pomiaru należy dokonać tak jak w przypadku mierzenia temperatury czoła, ale używając przycisku HOME, drugą ręką unosząc ubranko dziecka i odsłaniając obszar o promieniu przynajmniej 3 cm (1-1,25 cala) wokół pępka. Należy upewnić się, że naprowadzające światełka zbiegają się dokładnie na pępku bądź nieco powyżej pępka. Odczyt temperatury w ten sposób jest porównywalny do temperatury mierzonej pod pachą. 5

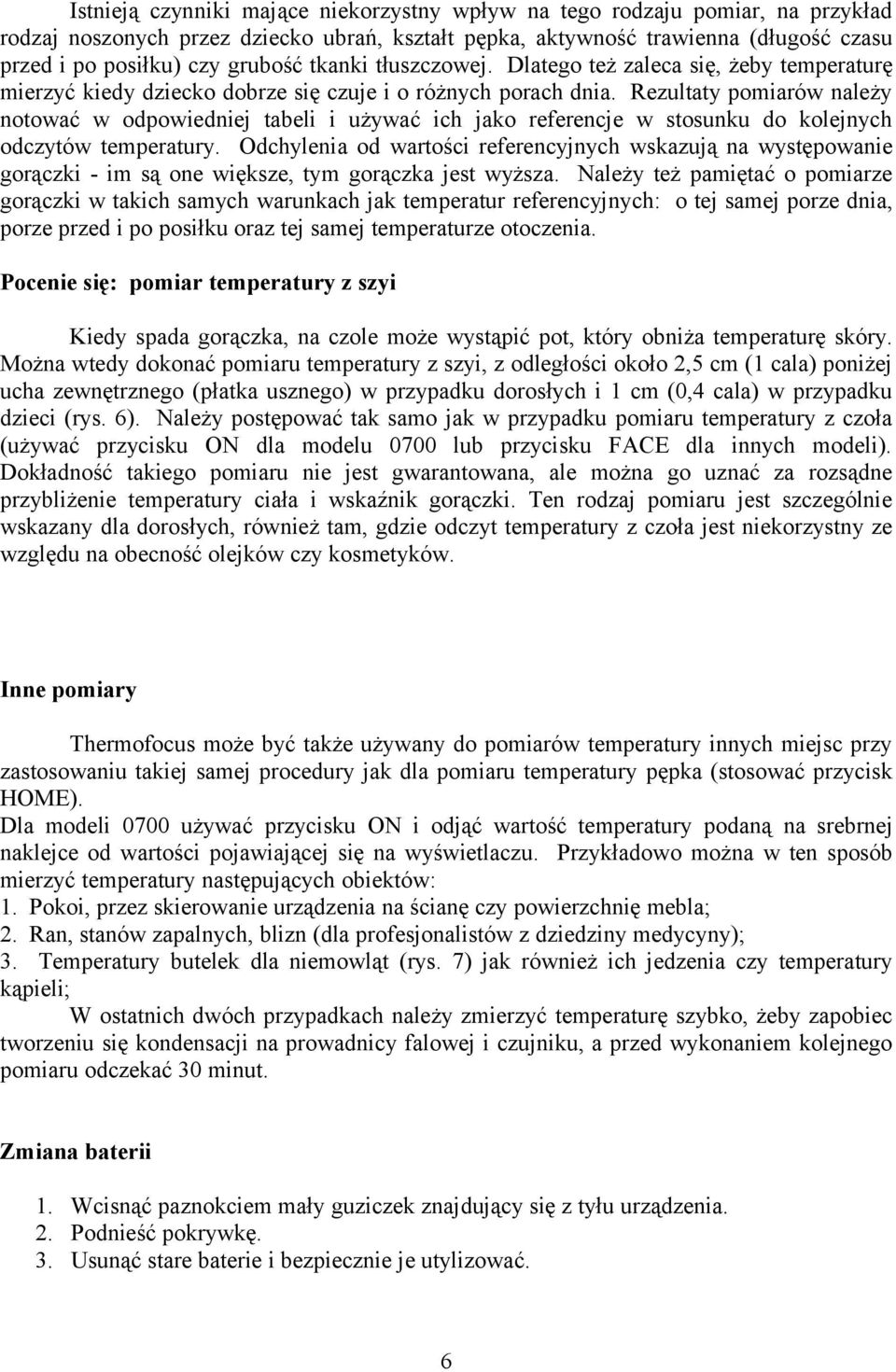

6 Istnieją czynniki mające niekorzystny wpływ na tego rodzaju pomiar, na przykład rodzaj noszonych przez dziecko ubrań, kształt pępka, aktywność trawienna (długość czasu przed i po posiłku) czy grubość tkanki tłuszczowej. Dlatego też zaleca się, żeby temperaturę mierzyć kiedy dziecko dobrze się czuje i o różnych porach dnia. Rezultaty pomiarów należy notować w odpowiedniej tabeli i używać ich jako referencje w stosunku do kolejnych odczytów temperatury. Odchylenia od wartości referencyjnych wskazują na występowanie gorączki - im są one większe, tym gorączka jest wyższa. Należy też pamiętać o pomiarze gorączki w takich samych warunkach jak temperatur referencyjnych: o tej samej porze dnia, porze przed i po posiłku oraz tej samej temperaturze otoczenia. Pocenie się: pomiar temperatury z szyi Kiedy spada gorączka, na czole może wystąpić pot, który obniża temperaturę skóry. Można wtedy dokonać pomiaru temperatury z szyi, z odległości około 2,5 cm (1 cala) poniżej ucha zewnętrznego (płatka usznego) w przypadku dorosłych i 1 cm (0,4 cala) w przypadku dzieci (rys. 6). Należy postępować tak samo jak w przypadku pomiaru temperatury z czoła (używać przycisku ON dla modelu 0700 lub przycisku FACE dla innych modeli). Dokładność takiego pomiaru nie jest gwarantowana, ale można go uznać za rozsądne przybliżenie temperatury ciała i wskaźnik gorączki. Ten rodzaj pomiaru jest szczególnie wskazany dla dorosłych, również tam, gdzie odczyt temperatury z czoła jest niekorzystny ze względu na obecność olejków czy kosmetyków. Inne pomiary Thermofocus może być także używany do pomiarów temperatury innych miejsc przy zastosowaniu takiej samej procedury jak dla pomiaru temperatury pępka (stosować przycisk HOME). Dla modeli 0700 używać przycisku ON i odjąć wartość temperatury podaną na srebrnej naklejce od wartości pojawiającej się na wyświetlaczu. Przykładowo można w ten sposób mierzyć temperatury następujących obiektów: 1. Pokoi, przez skierowanie urządzenia na ścianę czy powierzchnię mebla; 2. Ran, stanów zapalnych, blizn (dla profesjonalistów z dziedziny medycyny); 3. Temperatury butelek dla niemowląt (rys. 7) jak również ich jedzenia czy temperatury kąpieli; W ostatnich dwóch przypadkach należy zmierzyć temperaturę szybko, żeby zapobiec tworzeniu się kondensacji na prowadnicy falowej i czujniku, a przed wykonaniem kolejnego pomiaru odczekać 30 minut. Zmiana baterii 1. Wcisnąć paznokciem mały guziczek znajdujący się z tyłu urządzenia. 2. Podnieść pokrywkę. 3. Usunąć stare baterie i bezpiecznie je utylizować. 6

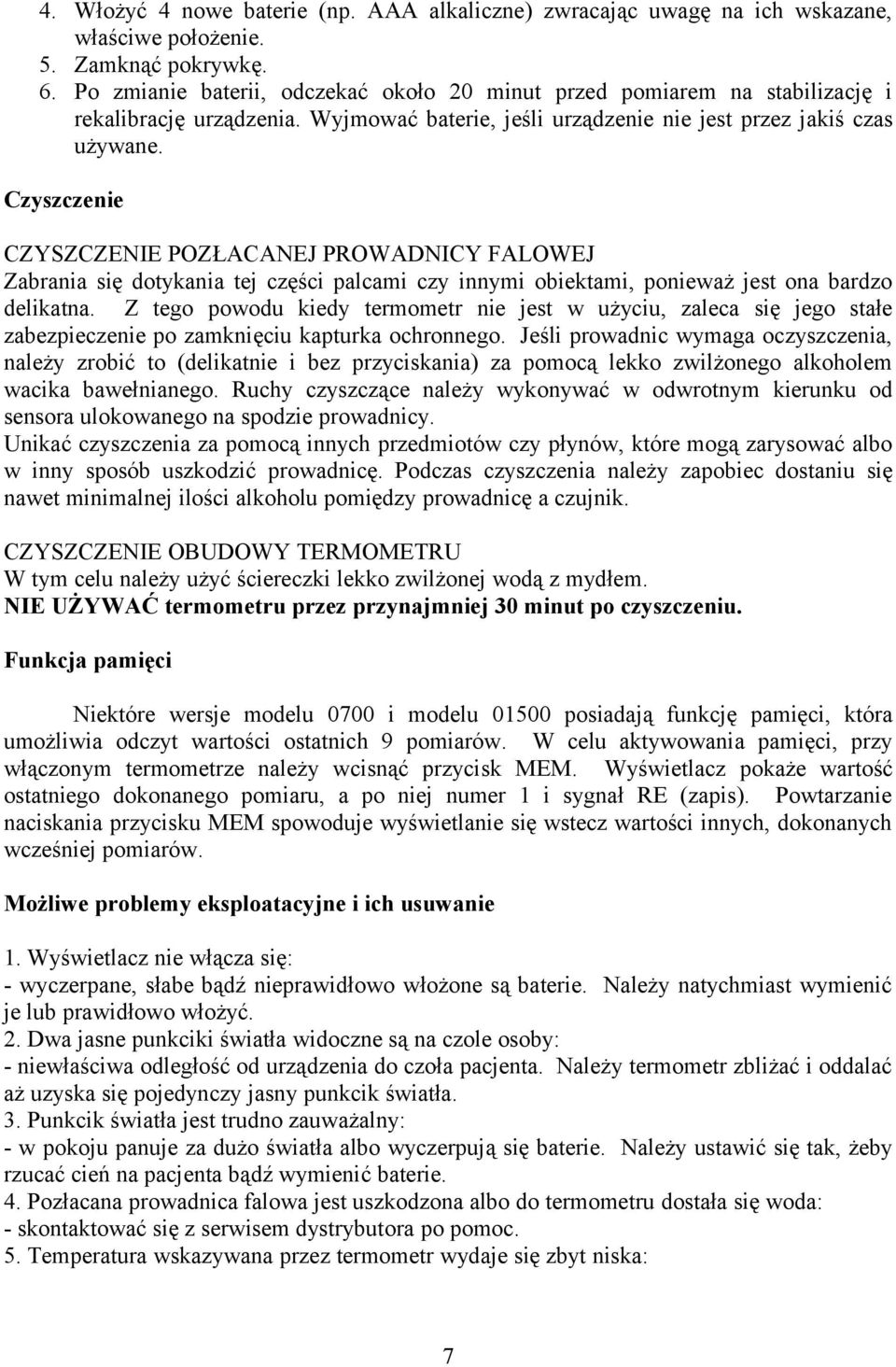

7 4. Włożyć 4 nowe baterie (np. AAA alkaliczne) zwracając uwagę na ich wskazane, właściwe położenie. 5. Zamknąć pokrywkę. 6. Po zmianie baterii, odczekać około 20 minut przed pomiarem na stabilizację i rekalibrację urządzenia. Wyjmować baterie, jeśli urządzenie nie jest przez jakiś czas używane. Czyszczenie CZYSZCZENIE POZŁACANEJ PROWADNICY FALOWEJ Zabrania się dotykania tej części palcami czy innymi obiektami, ponieważ jest ona bardzo delikatna. Z tego powodu kiedy termometr nie jest w użyciu, zaleca się jego stałe zabezpieczenie po zamknięciu kapturka ochronnego. Jeśli prowadnic wymaga oczyszczenia, należy zrobić to (delikatnie i bez przyciskania) za pomocą lekko zwilżonego alkoholem wacika bawełnianego. Ruchy czyszczące należy wykonywać w odwrotnym kierunku od sensora ulokowanego na spodzie prowadnicy. Unikać czyszczenia za pomocą innych przedmiotów czy płynów, które mogą zarysować albo w inny sposób uszkodzić prowadnicę. Podczas czyszczenia należy zapobiec dostaniu się nawet minimalnej ilości alkoholu pomiędzy prowadnicę a czujnik. CZYSZCZENIE OBUDOWY TERMOMETRU W tym celu należy użyć ściereczki lekko zwilżonej wodą z mydłem. NIE UŻYWAĆ termometru przez przynajmniej 30 minut po czyszczeniu. Funkcja pamięci Niektóre wersje modelu 0700 i modelu posiadają funkcję pamięci, która umożliwia odczyt wartości ostatnich 9 pomiarów. W celu aktywowania pamięci, przy włączonym termometrze należy wcisnąć przycisk MEM. Wyświetlacz pokaże wartość ostatniego dokonanego pomiaru, a po niej numer 1 i sygnał RE (zapis). Powtarzanie naciskania przycisku MEM spowoduje wyświetlanie się wstecz wartości innych, dokonanych wcześniej pomiarów. Możliwe problemy eksploatacyjne i ich usuwanie 1. Wyświetlacz nie włącza się: - wyczerpane, słabe bądź nieprawidłowo włożone są baterie. Należy natychmiast wymienić je lub prawidłowo włożyć. 2. Dwa jasne punkciki światła widoczne są na czole osoby: - niewłaściwa odległość od urządzenia do czoła pacjenta. Należy termometr zbliżać i oddalać aż uzyska się pojedynczy jasny punkcik światła. 3. Punkcik światła jest trudno zauważalny: - w pokoju panuje za dużo światła albo wyczerpują się baterie. Należy ustawić się tak, żeby rzucać cień na pacjenta bądź wymienić baterie. 4. Pozłacana prowadnica falowa jest uszkodzona albo do termometru dostała się woda: - skontaktować się z serwisem dystrybutora po pomoc. 5. Temperatura wskazywana przez termometr wydaje się zbyt niska: 7

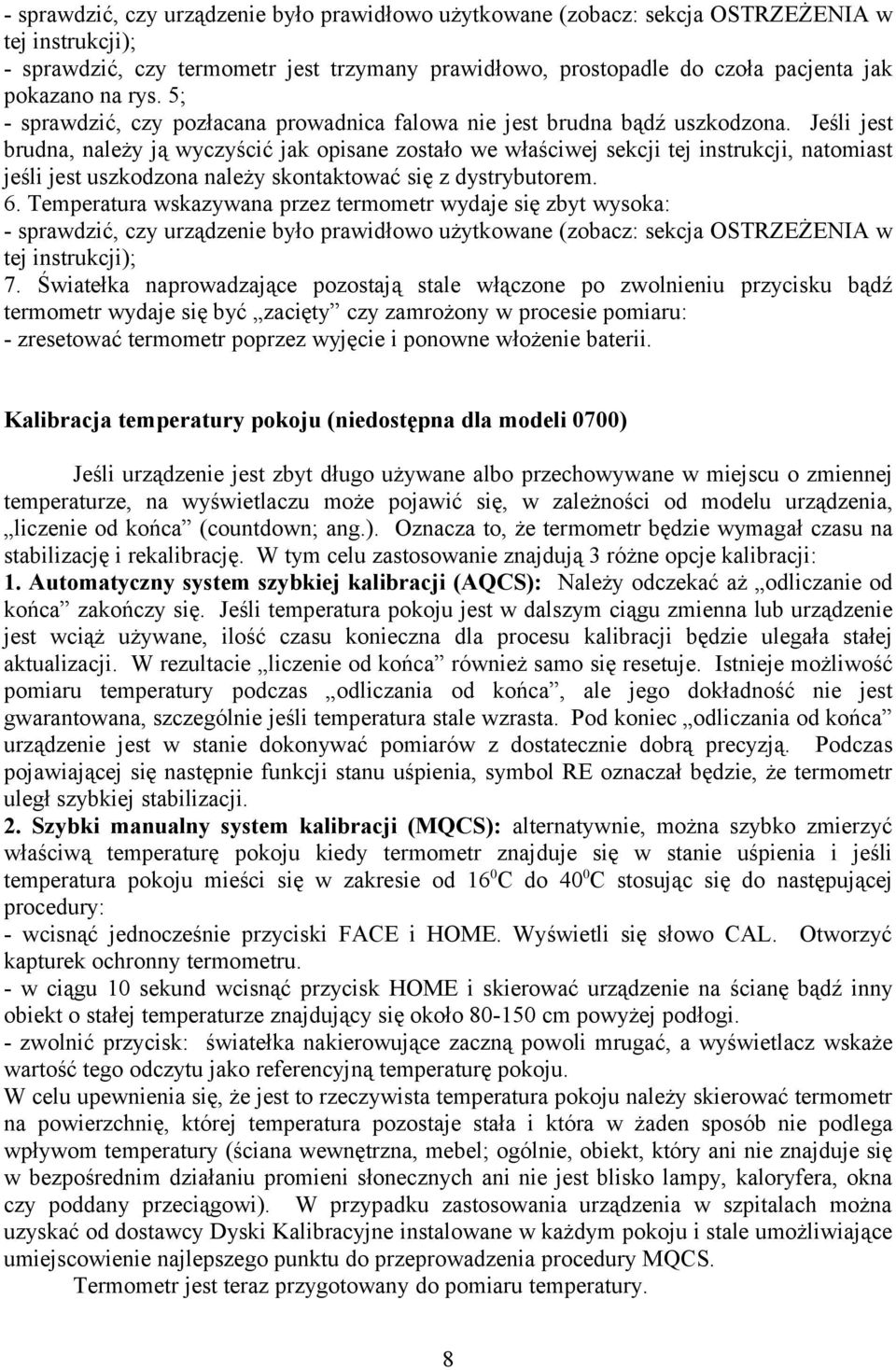

8 - sprawdzić, czy urządzenie było prawidłowo użytkowane (zobacz: sekcja OSTRZEŻENIA w tej instrukcji); - sprawdzić, czy termometr jest trzymany prawidłowo, prostopadle do czoła pacjenta jak pokazano na rys. 5; - sprawdzić, czy pozłacana prowadnica falowa nie jest brudna bądź uszkodzona. Jeśli jest brudna, należy ją wyczyścić jak opisane zostało we właściwej sekcji tej instrukcji, natomiast jeśli jest uszkodzona należy skontaktować się z dystrybutorem. 6. Temperatura wskazywana przez termometr wydaje się zbyt wysoka: - sprawdzić, czy urządzenie było prawidłowo użytkowane (zobacz: sekcja OSTRZEŻENIA w tej instrukcji); 7. Światełka naprowadzające pozostają stale włączone po zwolnieniu przycisku bądź termometr wydaje się być zacięty czy zamrożony w procesie pomiaru: - zresetować termometr poprzez wyjęcie i ponowne włożenie baterii. Kalibracja temperatury pokoju (niedostępna dla modeli 0700) Jeśli urządzenie jest zbyt długo używane albo przechowywane w miejscu o zmiennej temperaturze, na wyświetlaczu może pojawić się, w zależności od modelu urządzenia, liczenie od końca (countdown; ang.). Oznacza to, że termometr będzie wymagał czasu na stabilizację i rekalibrację. W tym celu zastosowanie znajdują 3 różne opcje kalibracji: 1. Automatyczny system szybkiej kalibracji (AQCS): Należy odczekać aż odliczanie od końca zakończy się. Jeśli temperatura pokoju jest w dalszym ciągu zmienna lub urządzenie jest wciąż używane, ilość czasu konieczna dla procesu kalibracji będzie ulegała stałej aktualizacji. W rezultacie liczenie od końca również samo się resetuje. Istnieje możliwość pomiaru temperatury podczas odliczania od końca, ale jego dokładność nie jest gwarantowana, szczególnie jeśli temperatura stale wzrasta. Pod koniec odliczania od końca urządzenie jest w stanie dokonywać pomiarów z dostatecznie dobrą precyzją. Podczas pojawiającej się następnie funkcji stanu uśpienia, symbol RE oznaczał będzie, że termometr uległ szybkiej stabilizacji. 2. Szybki manualny system kalibracji (MQCS): alternatywnie, można szybko zmierzyć właściwą temperaturę pokoju kiedy termometr znajduje się w stanie uśpienia i jeśli temperatura pokoju mieści się w zakresie od 16 0 C do 40 0 C stosując się do następującej procedury: - wcisnąć jednocześnie przyciski FACE i HOME. Wyświetli się słowo CAL. Otworzyć kapturek ochronny termometru. - w ciągu 10 sekund wcisnąć przycisk HOME i skierować urządzenie na ścianę bądź inny obiekt o stałej temperaturze znajdujący się około cm powyżej podłogi. - zwolnić przycisk: światełka nakierowujące zaczną powoli mrugać, a wyświetlacz wskaże wartość tego odczytu jako referencyjną temperaturę pokoju. W celu upewnienia się, że jest to rzeczywista temperatura pokoju należy skierować termometr na powierzchnię, której temperatura pozostaje stała i która w żaden sposób nie podlega wpływom temperatury (ściana wewnętrzna, mebel; ogólnie, obiekt, który ani nie znajduje się w bezpośrednim działaniu promieni słonecznych ani nie jest blisko lampy, kaloryfera, okna czy poddany przeciągowi). W przypadku zastosowania urządzenia w szpitalach można uzyskać od dostawcy Dyski Kalibracyjne instalowane w każdym pokoju i stale umożliwiające umiejscowienie najlepszego punktu do przeprowadzenia procedury MQCS. Termometr jest teraz przygotowany do pomiaru temperatury. 8

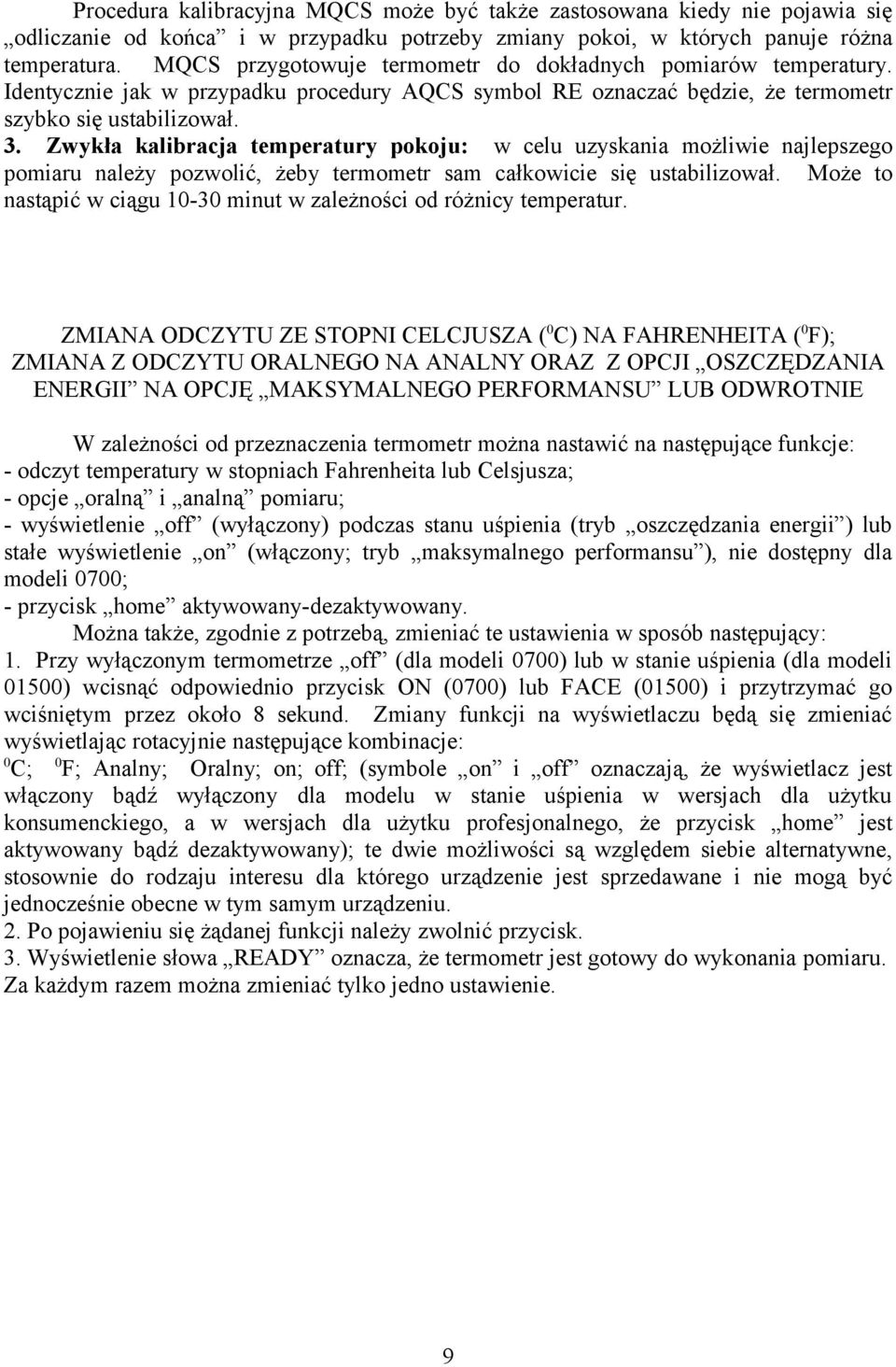

9 Procedura kalibracyjna MQCS może być także zastosowana kiedy nie pojawia się odliczanie od końca i w przypadku potrzeby zmiany pokoi, w których panuje różna temperatura. MQCS przygotowuje termometr do dokładnych pomiarów temperatury. Identycznie jak w przypadku procedury AQCS symbol RE oznaczać będzie, że termometr szybko się ustabilizował. 3. Zwykła kalibracja temperatury pokoju: w celu uzyskania możliwie najlepszego pomiaru należy pozwolić, żeby termometr sam całkowicie się ustabilizował. Może to nastąpić w ciągu minut w zależności od różnicy temperatur. ZMIANA ODCZYTU ZE STOPNI CELCJUSZA ( 0 C) NA FAHRENHEITA ( 0 F); ZMIANA Z ODCZYTU ORALNEGO NA ANALNY ORAZ Z OPCJI OSZCZĘDZANIA ENERGII NA OPCJĘ MAKSYMALNEGO PERFORMANSU LUB ODWROTNIE W zależności od przeznaczenia termometr można nastawić na następujące funkcje: - odczyt temperatury w stopniach Fahrenheita lub Celsjusza; - opcje oralną i analną pomiaru; - wyświetlenie off (wyłączony) podczas stanu uśpienia (tryb oszczędzania energii ) lub stałe wyświetlenie on (włączony; tryb maksymalnego performansu ), nie dostępny dla modeli 0700; - przycisk home aktywowany-dezaktywowany. Można także, zgodnie z potrzebą, zmieniać te ustawienia w sposób następujący: 1. Przy wyłączonym termometrze off (dla modeli 0700) lub w stanie uśpienia (dla modeli 01500) wcisnąć odpowiednio przycisk ON (0700) lub FACE (01500) i przytrzymać go wciśniętym przez około 8 sekund. Zmiany funkcji na wyświetlaczu będą się zmieniać wyświetlając rotacyjnie następujące kombinacje: 0 C; 0 F; Analny; Oralny; on; off; (symbole on i off oznaczają, że wyświetlacz jest włączony bądź wyłączony dla modelu w stanie uśpienia w wersjach dla użytku konsumenckiego, a w wersjach dla użytku profesjonalnego, że przycisk home jest aktywowany bądź dezaktywowany); te dwie możliwości są względem siebie alternatywne, stosownie do rodzaju interesu dla którego urządzenie jest sprzedawane i nie mogą być jednocześnie obecne w tym samym urządzeniu. 2. Po pojawieniu się żądanej funkcji należy zwolnić przycisk. 3. Wyświetlenie słowa READY oznacza, że termometr jest gotowy do wykonania pomiaru. Za każdym razem można zmieniać tylko jedno ustawienie. 9

10 ZNACZENIE SYMBOLI NA WYŚWIETLACZU SYMBOL POKAZYWANY PRZEZ WYŚWIETLACZ OPIS PROBLEM ROZWIĄZANIE Wyświetlacz baterii podczas normalnego użytkowania. Baterie się wyczerpują. Należy wymienić baterie w najkrótszym możliwym czasie. Wyświetlacz "E.1" oraz sybol baterii lub nie włącza się. Wyświetlacz mruga pokazując na zmianę mierzoną temperaturę oraz symbol "Hi.2". Pomiar pomocą przyciku ON (model 0700): wyświetlacz mruga pokazując na zmianę temperaturę oraz symbol "Lo.3". Wyświetlacz pokazuje symbol "Hi.4". Baterie są wyczerpane. Obiekt ma bardzo wysoką gorączkę (ponad 40 C F). Jeśli termometr używany jest do pomiaru tempeartu z czoła, oznacza to, iż temperatura jest poniżej limitu możliwości termometru. Temperatura otoczenia jest zbyt wysoka (ponad 40 C 104 F). Należy wymienić baterie w najkrótszym możliwym czasie. Należy skonsultować się z lekarzem. Należy sprawdzić czy środek przedniej części termometru nie jest zanieczyszczony lub czy termometr nie był użyty do pomiaru temperatury przedmiotu pochodzącego z zimnego pomieszczenia. Przenieść termometr w chłodniejsze miejsce. 10

11 Pomiar FACE (model 01500) : wyświetlacz "Lo.5". Pomiar HOME lub za ON (model 0700): wyświetlacz mruga pokazując na zmianę temperaturę oraz symbol "Lo.5". Wyświetlacz pokazuje symbol "E.6". Wyświetlacz "E.8". Pomiar FACE (model 01500) : wyświetlacz "Hi.2". Pomiar HOME : wyświetlacz "Hi.2". Temperatura otoczenia jest zbyt niska (poniżej 16 C F). Temperatura termometru zmienia się zbyt szybko. Termometr został poruszony zbyt szybko lub występuje pole magnetyczne, które zakłóca jego działanie. Temperatura obiektu przekracza skalę temperatury mierzoną tym przyciskiem. Temperatura obiektu przekracza skalę temperatury możliwej do zmierzenia termometrem. Przenieść termometr w cieplejsze miejsce. Należy zaczekać, aż temperatura termometru się ustabilizuje. Należy dokonać pomiaru ponownie, upewniając się uprzednio czy w pobliżu nie znajdują się telefony komórkowe lub stacjonarne. Należy upewnić się, że naciśnięty został prawidłowy guzik do pomiaru temperatury. Temperatura nie może zostać zmierzona. 11

12 Pomiar FACE : wyświetlacz "Lo.3". Pomiar HOME : wyświetlacz "Lo.3". Wyświetlacz odlicza czas, który potrzebny jest do skalibrowania termometru. Podczas trybu oczekiwania widoczna jest temperatura pomieszczenia wraz z symbolem RE. Temperatura czoła jest zbyt niska. Temperatura obiektu przekracza skalę temperatury możliwej do zmierzenia termometrem. Termometr nie jest poprawnie skalibrowany. Rozwiązanie tego problemu jest dwojakie: Termometr był stabilizowany w krótkim czasie w trybie ręcznym lub automatycznym pomiar będzie prawidłowy, ale może nie być dokładny. Należy sprawdzić czy środek przedniej części termometru nie jest zanieczyszczony lub czy termometr nie był użyty do pomiaru temperatury przedmiotu pochodzącego z zimnego pomieszczenia. Temperatura nie może zostać zmierzona. odczekać oznaczony na termometrze czas w celu automatycznej kalibracji urządzenia, przeprowadzić natychmiastową ręczną kalibrację. Aby uzyskać prawidłowy pomiar proszę odczekać, aż termometr automatycznie się ustabilizuje (może to potrwać do 30 minut). Charakterystyka techniczna Model 0700 Model Zakres mierzenia temperatury z czoła Zakres mierzenia temperatury pozostałych przedmiotów Temperatura otoczenia, w której termometr działa poprawnie Skala pomiaru 34,0/42,5 o C 1,0/55,0 o C 16,0/40,0 o C 0,1 o C 12

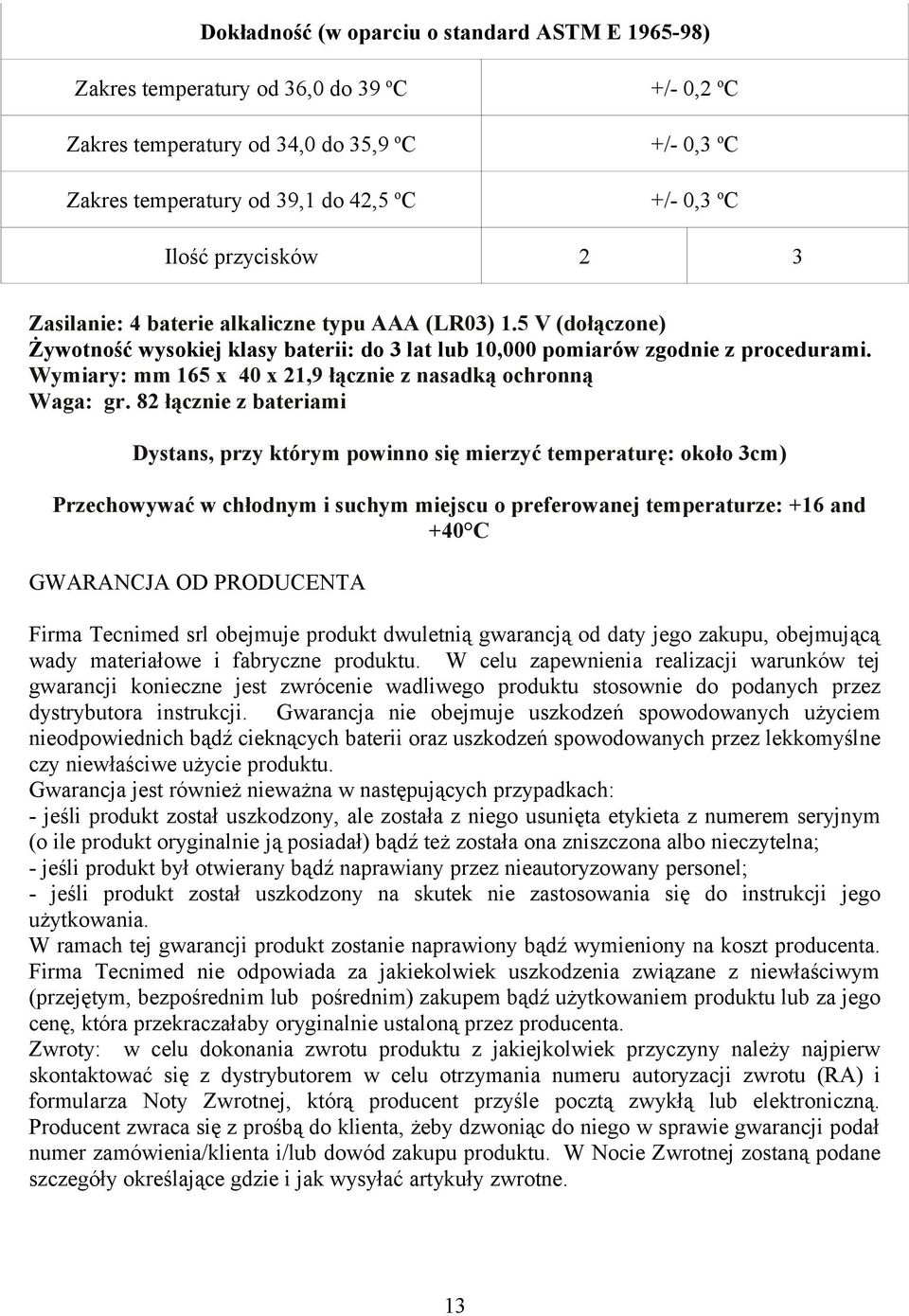

13 Dokładność (w oparciu o standard ASTM E ) Zakres temperatury od 36,0 do 39 o C Zakres temperatury od 34,0 do 35,9 o C Zakres temperatury od 39,1 do 42,5 o C +/- 0,2 o C +/- 0,3 o C +/- 0,3 o C Ilość przycisków 2 3 Zasilanie: 4 baterie alkaliczne typu AAA (LR03) 1.5 V (dołączone) Żywotność wysokiej klasy baterii: do 3 lat lub 10,000 pomiarów zgodnie z procedurami. Wymiary: mm 165 x 40 x 21,9 łącznie z nasadką ochronną Waga: gr. 82 łącznie z bateriami Dystans, przy którym powinno się mierzyć temperaturę: około 3cm) Przechowywać w chłodnym i suchym miejscu o preferowanej temperaturze: +16 and +40 C GWARANCJA OD PRODUCENTA Firma Tecnimed srl obejmuje produkt dwuletnią gwarancją od daty jego zakupu, obejmującą wady materiałowe i fabryczne produktu. W celu zapewnienia realizacji warunków tej gwarancji konieczne jest zwrócenie wadliwego produktu stosownie do podanych przez dystrybutora instrukcji. Gwarancja nie obejmuje uszkodzeń spowodowanych użyciem nieodpowiednich bądź cieknących baterii oraz uszkodzeń spowodowanych przez lekkomyślne czy niewłaściwe użycie produktu. Gwarancja jest również nieważna w następujących przypadkach: - jeśli produkt został uszkodzony, ale została z niego usunięta etykieta z numerem seryjnym (o ile produkt oryginalnie ją posiadał) bądź też została ona zniszczona albo nieczytelna; - jeśli produkt był otwierany bądź naprawiany przez nieautoryzowany personel; - jeśli produkt został uszkodzony na skutek nie zastosowania się do instrukcji jego użytkowania. W ramach tej gwarancji produkt zostanie naprawiony bądź wymieniony na koszt producenta. Firma Tecnimed nie odpowiada za jakiekolwiek uszkodzenia związane z niewłaściwym (przejętym, bezpośrednim lub pośrednim) zakupem bądź użytkowaniem produktu lub za jego cenę, która przekraczałaby oryginalnie ustaloną przez producenta. Zwroty: w celu dokonania zwrotu produktu z jakiejkolwiek przyczyny należy najpierw skontaktować się z dystrybutorem w celu otrzymania numeru autoryzacji zwrotu (RA) i formularza Noty Zwrotnej, którą producent przyśle pocztą zwykłą lub elektroniczną. Producent zwraca się z prośbą do klienta, żeby dzwoniąc do niego w sprawie gwarancji podał numer zamówienia/klienta i/lub dowód zakupu produktu. W Nocie Zwrotnej zostaną podane szczegóły określające gdzie i jak wysyłać artykuły zwrotne. 13
