Zamawiający: : PROJ-PRZEM-PROJEKT Spółka z o.o Bydgoszcz ul. Fordońska 110. Autor opracowania: mgr inż. Maria Rudnicka-Tomczak. Luty 2012 r.

Transkrypt

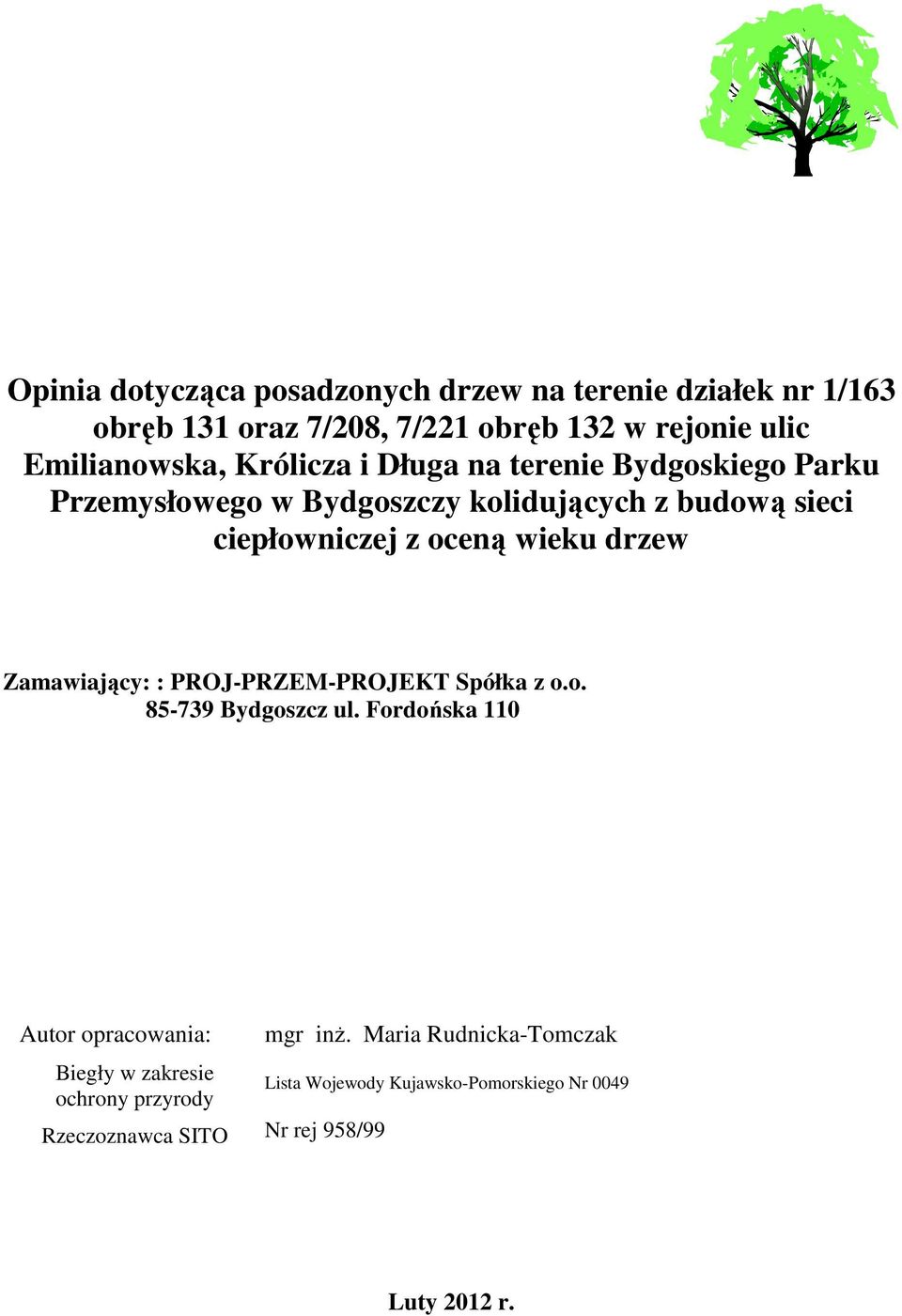

1 Opinia dotycząca posadzonych na terenie działek nr 1/163 obręb 131 oraz 7/208, 7/221 obręb 132 w rejonie ulic Emilianowska, Królicza i Długa na terenie Bydgoskiego Parku Przemysłowego w Bydgoszczy kolidujących z budową sieci ciepłowniczej z oceną wieku Zamawiający: : PROJ-PRZEM-PROJEKT Spółka z o.o Bydgoszcz ul. Fordońska 110 Autor opracowania: Biegły w zakresie ochrony przyrody Rzeczoznawca SITO mgr inż. Maria Rudnicka-Tomczak Lista Wojewody Kujawsko-Pomorskiego Nr 0049 Nr rej 958/99 Luty 2012 r.

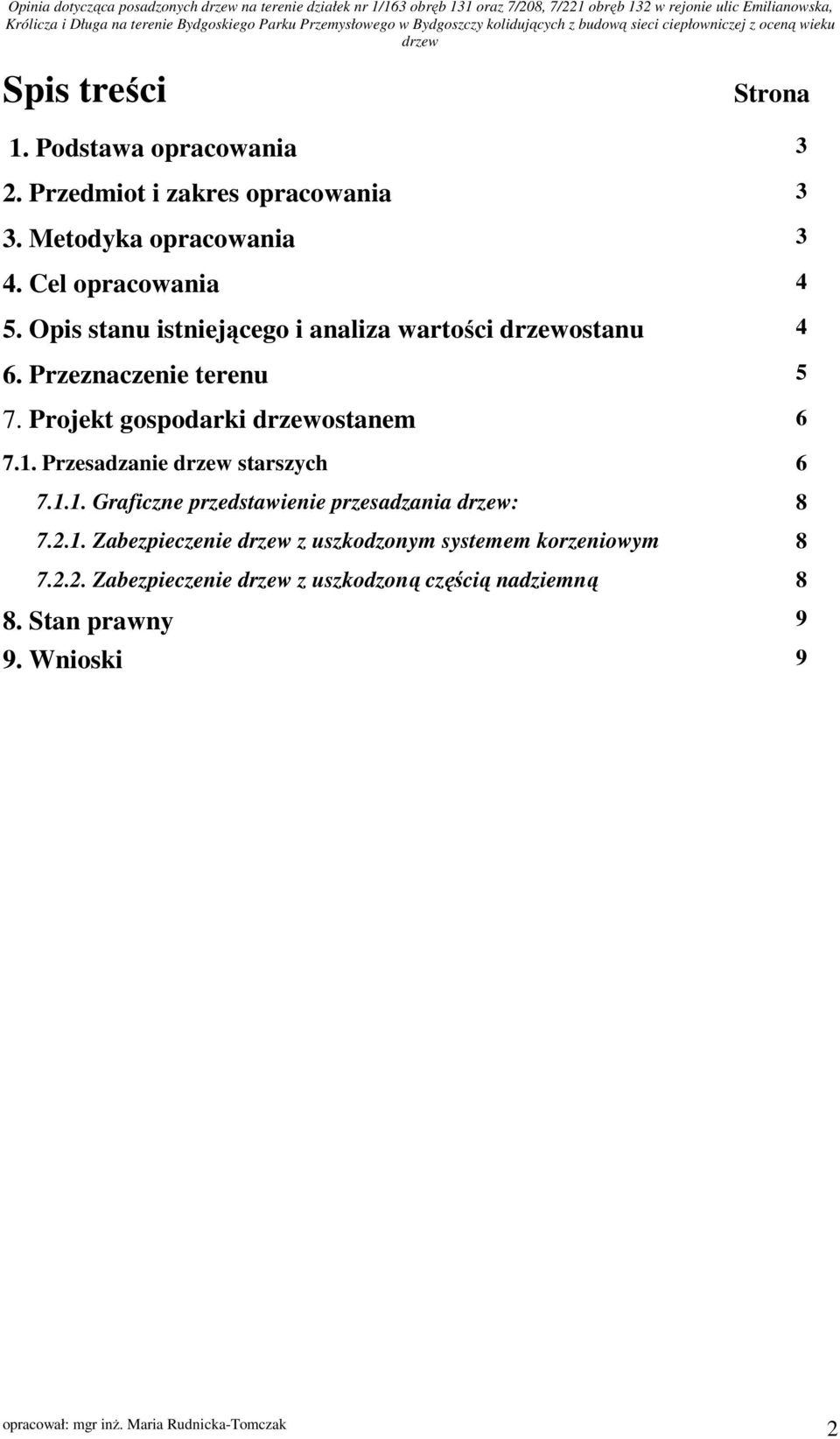

2 Spis treści Strona 1. Podstawa opracowania 3 2. Przedmiot i zakres opracowania 3 3. Metodyka opracowania 3 4. Cel opracowania 4 5. Opis stanu istniejącego i analiza wartości ostanu 4 6. Przeznaczenie terenu 5 7. Projekt gospodarki ostanem Przesadzanie starszych Graficzne przedstawienie przesadzania : Zabezpieczenie z uszkodzonym systemem korzeniowym Zabezpieczenie z uszkodzoną częścią nadziemną 8 8. Stan prawny 9 9. Wnioski 9 2

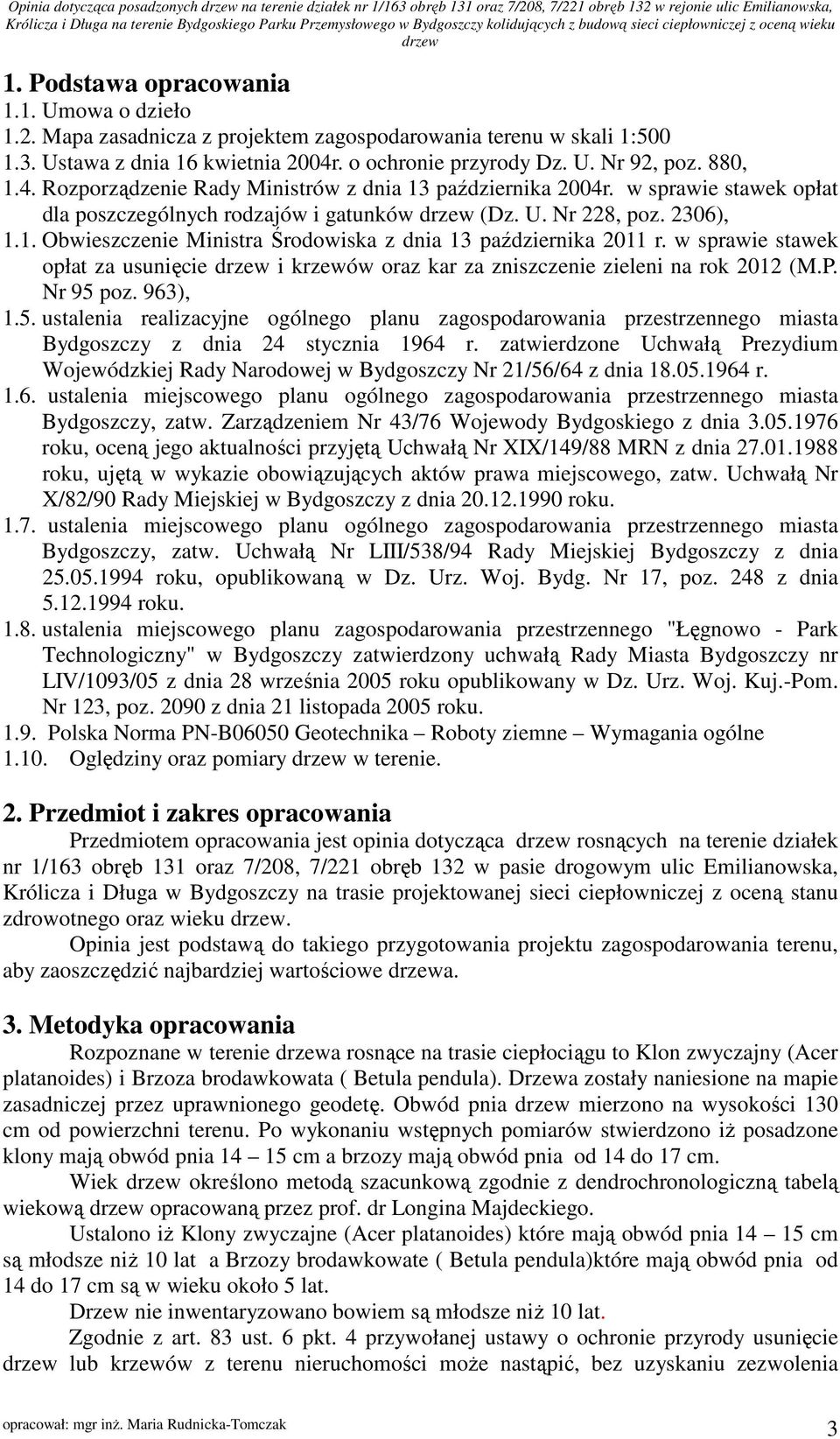

3 1. Podstawa opracowania 1.1. Umowa o dzieło 1.2. Mapa zasadnicza z projektem zagospodarowania terenu w skali 1: Ustawa z dnia 16 kwietnia 2004r. o ochronie przyrody Dz. U. Nr 92, poz. 880, 1.4. Rozporządzenie Rady Ministrów z dnia 13 października 2004r. w sprawie stawek opłat dla poszczególnych rodzajów i gatunków (Dz. U. Nr 228, poz. 2306), 1.1. Obwieszczenie Ministra Środowiska z dnia 13 października 2011 r. w sprawie stawek opłat za usunięcie i krzewów oraz kar za zniszczenie zieleni na rok 2012 (M.P. Nr 95 poz. 963), 1.5. ustalenia realizacyjne ogólnego planu zagospodarowania przestrzennego miasta Bydgoszczy z dnia 24 stycznia 1964 r. zatwierdzone Uchwałą Prezydium Wojewódzkiej Rady Narodowej w Bydgoszczy Nr 21/56/64 z dnia r ustalenia miejscowego planu ogólnego zagospodarowania przestrzennego miasta Bydgoszczy, zatw. Zarządzeniem Nr 43/76 Wojewody Bydgoskiego z dnia roku, oceną jego aktualności przyjętą Uchwałą Nr XIX/149/88 MRN z dnia roku, ujętą w wykazie obowiązujących aktów prawa miejscowego, zatw. Uchwałą Nr X/82/90 Rady Miejskiej w Bydgoszczy z dnia roku ustalenia miejscowego planu ogólnego zagospodarowania przestrzennego miasta Bydgoszczy, zatw. Uchwałą Nr LIII/538/94 Rady Miejskiej Bydgoszczy z dnia roku, opublikowaną w Dz. Urz. Woj. Bydg. Nr 17, poz. 248 z dnia roku ustalenia miejscowego planu zagospodarowania przestrzennego "Łęgnowo - Park Technologiczny" w Bydgoszczy zatwierdzony uchwałą Rady Miasta Bydgoszczy nr LIV/1093/05 z dnia 28 września 2005 roku opublikowany w Dz. Urz. Woj. Kuj.-Pom. Nr 123, poz z dnia 21 listopada 2005 roku Polska Norma PN-B06050 Geotechnika Roboty ziemne Wymagania ogólne Oględziny oraz pomiary w terenie. 2. Przedmiot i zakres opracowania Przedmiotem opracowania jest opinia dotycząca rosnących na terenie działek nr 1/163 obręb 131 oraz 7/208, 7/221 obręb 132 w pasie drogowym ulic Emilianowska, Królicza i Długa w Bydgoszczy na trasie projektowanej sieci ciepłowniczej z oceną stanu zdrowotnego oraz wieku. Opinia jest podstawą do takiego przygotowania projektu zagospodarowania terenu, aby zaoszczędzić najbardziej wartościowe a. 3. Metodyka opracowania Rozpoznane w terenie a rosnące na trasie ciepłociągu to Klon zwyczajny (Acer platanoides) i Brzoza brodawkowata ( Betula pendula). Drzewa zostały naniesione na mapie zasadniczej przez uprawnionego geodetę. Obwód pnia mierzono na wysokości 130 cm od powierzchni terenu. Po wykonaniu wstępnych pomiarów stwierdzono iż posadzone klony mają obwód pnia cm a brzozy mają obwód pnia od 14 do 17 cm. Wiek określono metodą szacunkową zgodnie z dendrochronologiczną tabelą wiekową opracowaną przez prof. dr Longina Majdeckiego. Ustalono iż Klony zwyczajne (Acer platanoides) które mają obwód pnia cm są młodsze niż 10 lat a Brzozy brodawkowate ( Betula pendula)które mają obwód pnia od 14 do 17 cm są w wieku około 5 lat. Drzew nie inwentaryzowano bowiem są młodsze niż 10 lat. Zgodnie z art. 83 ust. 6 pkt. 4 przywołanej ustawy o ochronie przyrody usunięcie lub krzewów z terenu nieruchomości może nastąpić, bez uzyskaniu zezwolenia 3

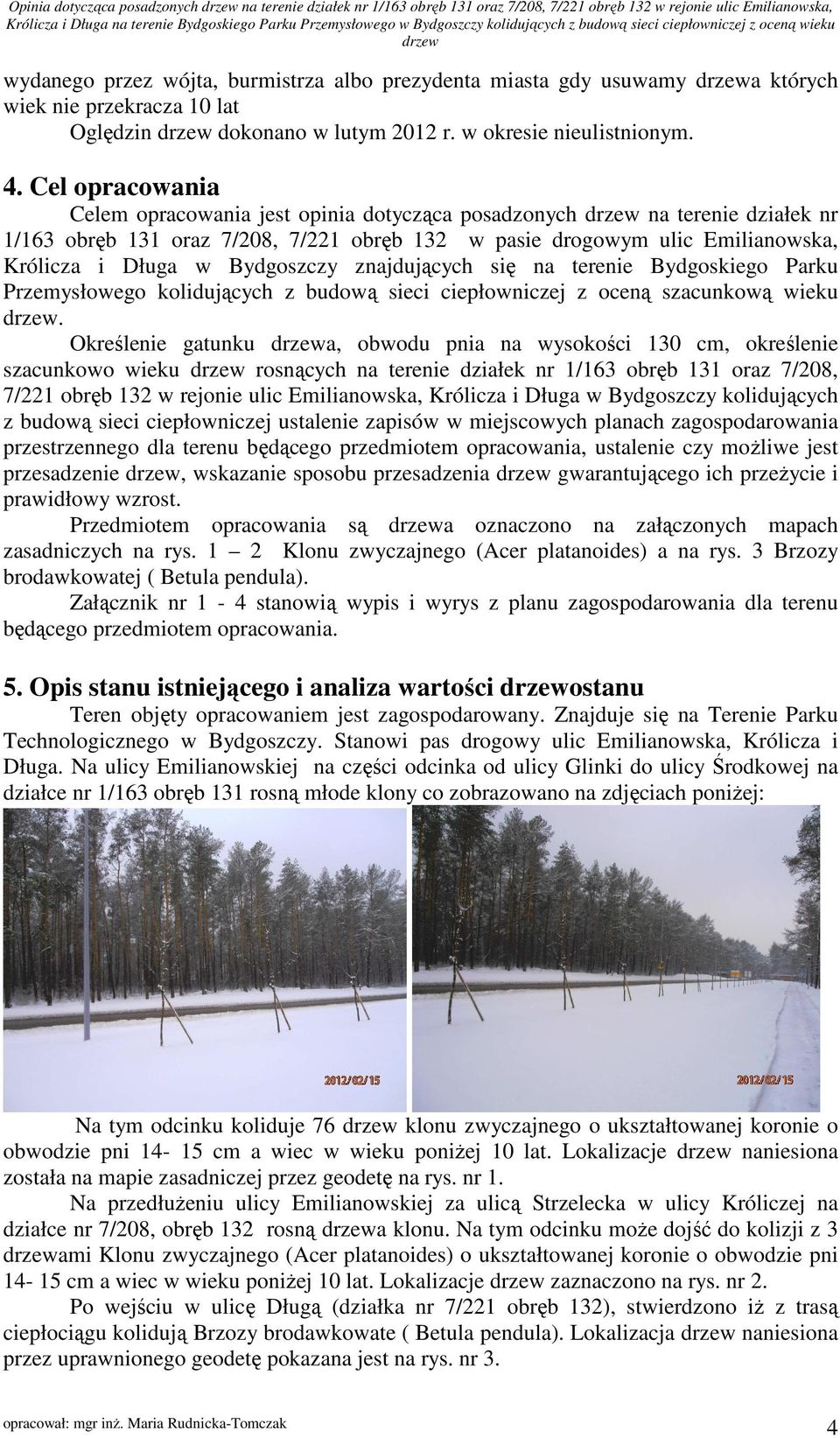

4 wydanego przez wójta, burmistrza albo prezydenta miasta gdy usuwamy a których wiek nie przekracza 10 lat Oględzin dokonano w lutym 2012 r. w okresie nieulistnionym. 4. Cel opracowania Celem opracowania jest opinia dotycząca posadzonych na terenie działek nr 1/163 obręb 131 oraz 7/208, 7/221 obręb 132 w pasie drogowym ulic Emilianowska, Królicza i Długa w Bydgoszczy znajdujących się na terenie Bydgoskiego Parku Przemysłowego kolidujących z budową sieci ciepłowniczej z oceną szacunkową wieku. Określenie gatunku a, obwodu pnia na wysokości 130 cm, określenie szacunkowo wieku rosnących na terenie działek nr 1/163 obręb 131 oraz 7/208, 7/221 obręb 132 w rejonie ulic Emilianowska, Królicza i Długa w Bydgoszczy kolidujących z budową sieci ciepłowniczej ustalenie zapisów w miejscowych planach zagospodarowania przestrzennego dla terenu będącego przedmiotem opracowania, ustalenie czy możliwe jest przesadzenie, wskazanie sposobu przesadzenia gwarantującego ich przeżycie i prawidłowy wzrost. Przedmiotem opracowania są a oznaczono na załączonych mapach zasadniczych na rys. 1 2 Klonu zwyczajnego (Acer platanoides) a na rys. 3 Brzozy brodawkowatej ( Betula pendula). Załącznik nr 1-4 stanowią wypis i wyrys z planu zagospodarowania dla terenu będącego przedmiotem opracowania. 5. Opis stanu istniejącego i analiza wartości ostanu Teren objęty opracowaniem jest zagospodarowany. Znajduje się na Terenie Parku Technologicznego w Bydgoszczy. Stanowi pas drogowy ulic Emilianowska, Królicza i Długa. Na ulicy Emilianowskiej na części odcinka od ulicy Glinki do ulicy Środkowej na działce nr 1/163 obręb 131 rosną młode klony co zobrazowano na zdjęciach poniżej: Na tym odcinku koliduje 76 klonu zwyczajnego o ukształtowanej koronie o obwodzie pni cm a wiec w wieku poniżej 10 lat. Lokalizacje naniesiona została na mapie zasadniczej przez geodetę na rys. nr 1. Na przedłużeniu ulicy Emilianowskiej za ulicą Strzelecka w ulicy Króliczej na działce nr 7/208, obręb 132 rosną a klonu. Na tym odcinku może dojść do kolizji z 3 ami Klonu zwyczajnego (Acer platanoides) o ukształtowanej koronie o obwodzie pni cm a wiec w wieku poniżej 10 lat. Lokalizacje zaznaczono na rys. nr 2. Po wejściu w ulicę Długą (działka nr 7/221 obręb 132), stwierdzono iż z trasą ciepłociągu kolidują Brzozy brodawkowate ( Betula pendula). Lokalizacja naniesiona przez uprawnionego geodetę pokazana jest na rys. nr 3. 4

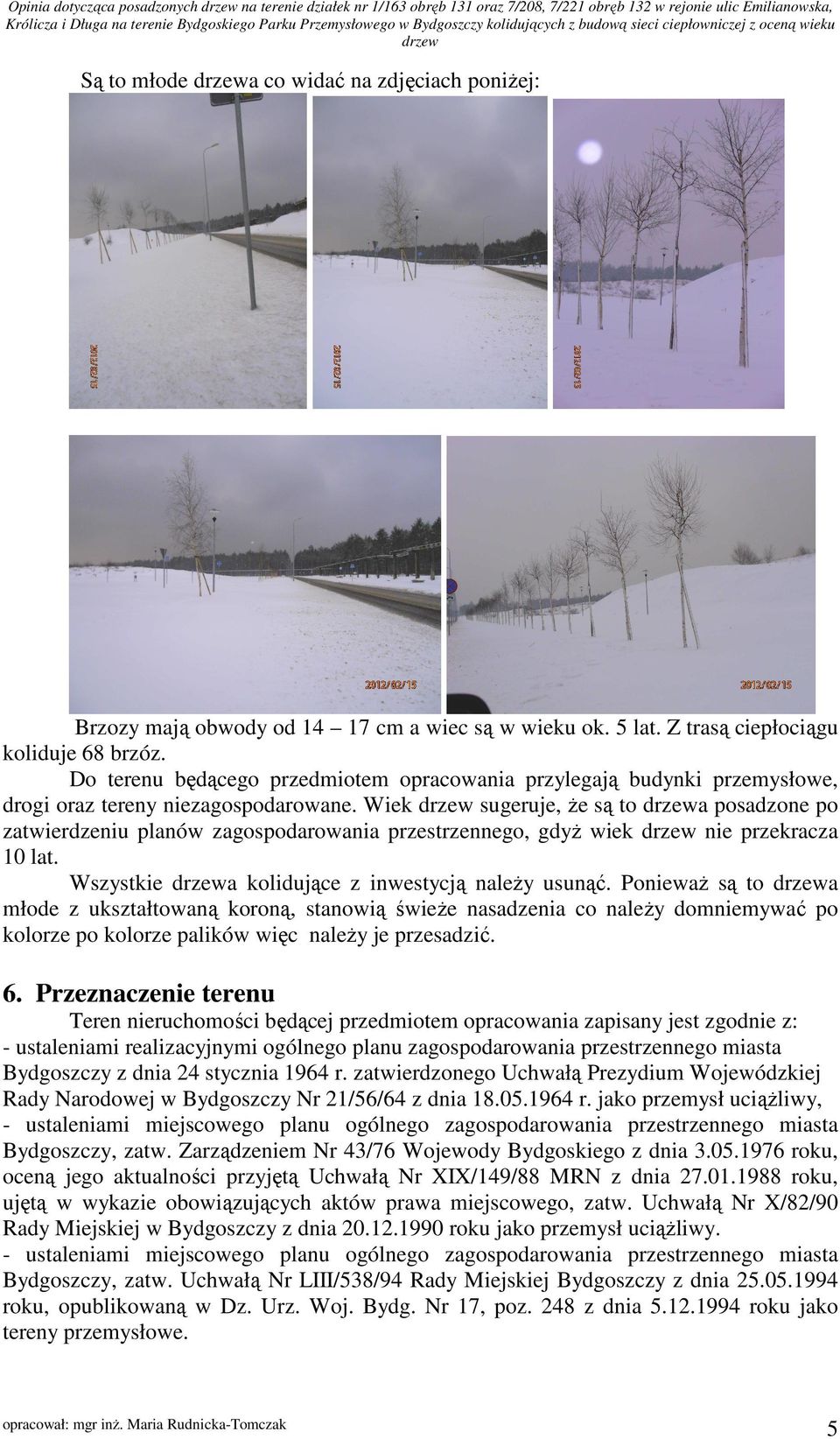

5 Są to młode a co widać na zdjęciach poniżej: Brzozy mają obwody od cm a wiec są w wieku ok. 5 lat. Z trasą ciepłociągu koliduje 68 brzóz. Do terenu będącego przedmiotem opracowania przylegają budynki przemysłowe, drogi oraz tereny niezagospodarowane. Wiek sugeruje, że są to a posadzone po zatwierdzeniu planów zagospodarowania przestrzennego, gdyż wiek nie przekracza 10 lat. Wszystkie a kolidujące z inwestycją należy usunąć. Ponieważ są to a młode z ukształtowaną koroną, stanowią świeże nasadzenia co należy domniemywać po kolorze po kolorze palików więc należy je przesadzić. 6. Przeznaczenie terenu Teren nieruchomości będącej przedmiotem opracowania zapisany jest zgodnie z: - ustaleniami realizacyjnymi ogólnego planu zagospodarowania przestrzennego miasta Bydgoszczy z dnia 24 stycznia 1964 r. zatwierdzonego Uchwałą Prezydium Wojewódzkiej Rady Narodowej w Bydgoszczy Nr 21/56/64 z dnia r. jako przemysł uciążliwy, - ustaleniami miejscowego planu ogólnego zagospodarowania przestrzennego miasta Bydgoszczy, zatw. Zarządzeniem Nr 43/76 Wojewody Bydgoskiego z dnia roku, oceną jego aktualności przyjętą Uchwałą Nr XIX/149/88 MRN z dnia roku, ujętą w wykazie obowiązujących aktów prawa miejscowego, zatw. Uchwałą Nr X/82/90 Rady Miejskiej w Bydgoszczy z dnia roku jako przemysł uciążliwy. - ustaleniami miejscowego planu ogólnego zagospodarowania przestrzennego miasta Bydgoszczy, zatw. Uchwałą Nr LIII/538/94 Rady Miejskiej Bydgoszczy z dnia roku, opublikowaną w Dz. Urz. Woj. Bydg. Nr 17, poz. 248 z dnia roku jako tereny przemysłowe. 5

6 - ustaleniami miejscowego planu zagospodarowania przestrzennego "Łęgnowo - Park Technologiczny" w Bydgoszczy zatwierdzony uchwałą Rady Miasta Bydgoszczy nr LIV/1093/05 z dnia 28 września 2005 roku opublikowany w Dz. Urz. Woj. Kuj.-Pom. Nr 123, poz z dnia 21 listopada 2005 roku jako 3 KDWp, 4 KDWp i 8 KDWp teren drogi wewnętrznej droga układu podstawowego. Drzewa przewidziane do usunięcia rosną na terenie przewidzianym w miejscowych planach zagospodarowania pod przemysł i drogi wewnętrzne. W związku z kolizją z projektowaną inwestycją należy je przesadzić z odpowiednio dużą bryłą korzeniową a mianowicie równa zasięgowi korony. 7. Projekt gospodarki ostanem Istniejący ostan koliduje z projektowaną inwestycją polegającą na budowie ciepłociągu wzdłuż wybudowanej drogi na terenie Bydgoskiego Parku Przemysłowego w Bydgoszczy przy ulicy Wojska Polskiego 65 w Bydgoszczy wjazd od strony ulicy Glinki. Podczas realizacji inwestycji konieczne będzie usunięcie kolidujących. Usunięcie winno polegać na przesadzeniu klonu i brzozy kolidujących z trasa ciepłociągu. Drzewa kolidujące z inwestycja są młode, rosną w takiej odległości od siebie ze możliwe jest ich przesadzenie przy pomocy specjalistycznego sprzętu bez szkody dla Przesadzanie starszych W związku z zaistniałą kolizją na terenach inwestycyjnych musimy przesadzić posadzone a aby na świeżo zagospodarowywanych terenach mieć szybko dużą zieleń wysoką jakimi są a. W naszym przypadku mamy dobry duży materiał roślinny który można przesadzić a nie zniszczyć w czasie wykonywania prac związanych z budowa ciepłociągu. Drzewa należy przesadzić na najbliższy możliwy teren na którym nie dojdzie do kolizji z istniejącym lub projektowanym uzbrojeniem terenu. Podczas przesadzenia kolidujących z trasą ciepłociągu należy a wykopać z możliwie jak największą bryłą korzeniową najlepiej równą zasięgowi korony co jak stwierdzono podczas oględzin w terenie jest wykonalne bez większego problemu.. Drzewa rosnące na trasie przewidzianej pod budowę ciepłociągu są to młode nasadzenia więc aby o przeżyło skutki przesadzenia nie musimy wcześniej przygotować roślin do tego zabiegu wystarczy że przesadzimy je z odpowiednio dużą bryła korzeniowa najlepiej za pomocą specjalistycznego sprzętu a mianowicie przesadzarki. System korzeniowy każdego a to kilka głównych rozgałęzień, przechodzących stopniowo w coraz mniejsze korzonki, pokryte jednokomórkowymi włośnikami. Są one niewidoczne gołym okiem, ale pełnią podstawową funkcję życiową dla rośliny ponieważ poprzez ich delikatną tkankę roślina pobiera z gleby wodę. Włośniki bardzo łatwo zniszczyć, ponieważ urywają się wraz z glebą, odpadającą od bryły korzeniowej w trakcie jej wykopywania. Aby temu zapobiec, musimy przesadzić je z bryła korzeniową. W przypadku naszych klonów i brzóz nie będzie konieczne wcześniejsze przygotowywanie do przesadzenia pod warunkiem że a zostaną przesadzone za pomocą przesadzarki z odpowiednio dużą bryła korzeniową. Kolejność czynności przy przesadzaniu a: - W okresie bezlistnym a więc spoczynku rośliny mierzymy średnicę pnia którą mnożymy przez 8. Uzyskany wynik wskazuje nam jaką minimalną średnicę powinna mieć bryła korzeniowa. W przypadku będących przedmiotem opracowania bryła korzeniowa nie może być mniejsza niż 40 cm czym większa tym lepsza gwarancja dająca powodzenie i prawdopodobieństwo iż nie zostaną uszkodzone młode korzenie to równa obrysowi korony a wiec ca 1 m. - Zaznaczamy zarys bryły korzeniowej. 6

7 - Ostrym szpadlem wykopujemy rowek głębokości około 60 cm, przycinając wszystkie napotkane korzenie, Jeśli są zbyt grube, najpierw ostrożnie usuwamy wokół nich ziemię, a następnie przecinamy je ostrym senatorem lub piłką sadowniczą stosując 3 rzezy aby uniknąć zadziorów na korze. Miejsce cięcia zabezpieczyć przed zniszczeniem za pomocą np. Lac Balsamu. - Boki powstałego dołu wykładamy grubą geowłokniną lub jutą.. - Przestrzeń między folią a bryłą korzeniową obłożyć wilgotnym torfem. Założona geowłóknina nie pozwoli uszkodzić się bryle korzeniowej. - Przygotowujemya a do przesadzenia i zabezpieczamy korzenie przed zniszczeniem w czasie wyjmowania i transportu a z bryłą korzeniową poprzez owinięcie całości jutą ogrodniczą i związanie grubym konopnym sznurkiem. Po związaniu bryły odcinamy jej podstawę za pomocą ostrego mocnego szpadla. Prace należy wykonać bardzo uważnie aby przez nieuwagę nie zniszczyć całej bryły korzeniowej. - Zabezpieczoną przed uszkodzeniem bryłę korzeniową wyciągamy z dołu. Jest to kłopotliwe ponieważ na ogół bryła korzeniowa sporo waży. Czynność tą wykonujemy w ten sposób że przechylamy o na bok ( trzymając za bryłę korzeniową, nigdy za pień) i na dno wykopu wsypujemy kilka łopat ziemi, a następnie odchylamy je w drugą stronę i znowu nasypujemy ziemi. Czynność tą powtarzamy dopóki nie wypełni się cały dół. Kiedy o znajdzie się na płaskim terenie ładujemy je na taczkę lub przyczepę chwytając tylko za bryłę i przewozimy w nowe miejsce. - Przygotowujemy dół większy od bryły korzeniowej. Dno dołu wysypujemy cienką warstwą żwiru, piasku ( nie należy używać liści, torfu ani świeżego komposty, ponieważ rozkładające się resztki organiczne przy braku tlenu mogą powodować gnicie młodych korzeni. Do dołka dodajemy zmieszany z ziemią dobrze rozłożony nawóz naturalny lub specjalny nawóz dla danego gatunku lub grupy - Umieszczamy bryłę korzeniową w dole tak aby korona zwrócona była do strony światła podobnie jak w poprzednim miejscu. - Zdejmujemy jutę a wolne miejsce wypełniamy żyzną ziemią. - W celu zapobieżenia brakowi wody w początkowym okresie adaptacji a na nowym stanowisku wskazane jest założenie system rur drenarskich, które umożliwią systematyczne dokarmianie oraz nawadnianie. w okresie suszy. - Posadzone o obficie podlewamy. Powoduje to ścisłe otoczenie przez ziemię korzeni oraz wypełnienie wolnych przestrzeni tzw. kieszeni powietrznych. - Przywiązujemy o do wbitych w ziemię palików aby się nie przewróciło w czasie silnych wiatrów. Zdarza się że zachodzi konieczność natychmiastowego przesadzenia a wtedy najlepiej zabieg ten wykonać za pomocą przesadzarki mechanicznej. Przesadzarka musi być tak dobrana aby sformułowana za jej pomocą bryła korzeniowa była minimum 8-10 razy większa niż średnica pnia. Drzewo przesadza się do uprzednio przygotowanego dołu po przewiezieniu jej na nowe miejsce bardzo często przy użyciu maszyny. Wadą tej metody jest nieprecyzyjne cięcie korzeni. Bez względu na to w jaki sposób a zostaną przesadzone wymagają one przez okres co najmniej dwuletni wzmożonej pielęgnacji. W tym czasie nie wolno dopuścić do przesuszenia korzeni ale musimy również unikać nadmiaru wody ponieważ wówczas korzenie łatwo gniją. Rośliny podlewamy nie tylko w czasie sezonu, w którym były przesadzane. Należy to robić także wiosną następnego roku, gdy temperatura powietrza jest już na tyle wysoka, że wilgoć wyparowuje z części nadziemnych, a zamarznięty grunt nie pozwala korzeniom pobierać wody. 7

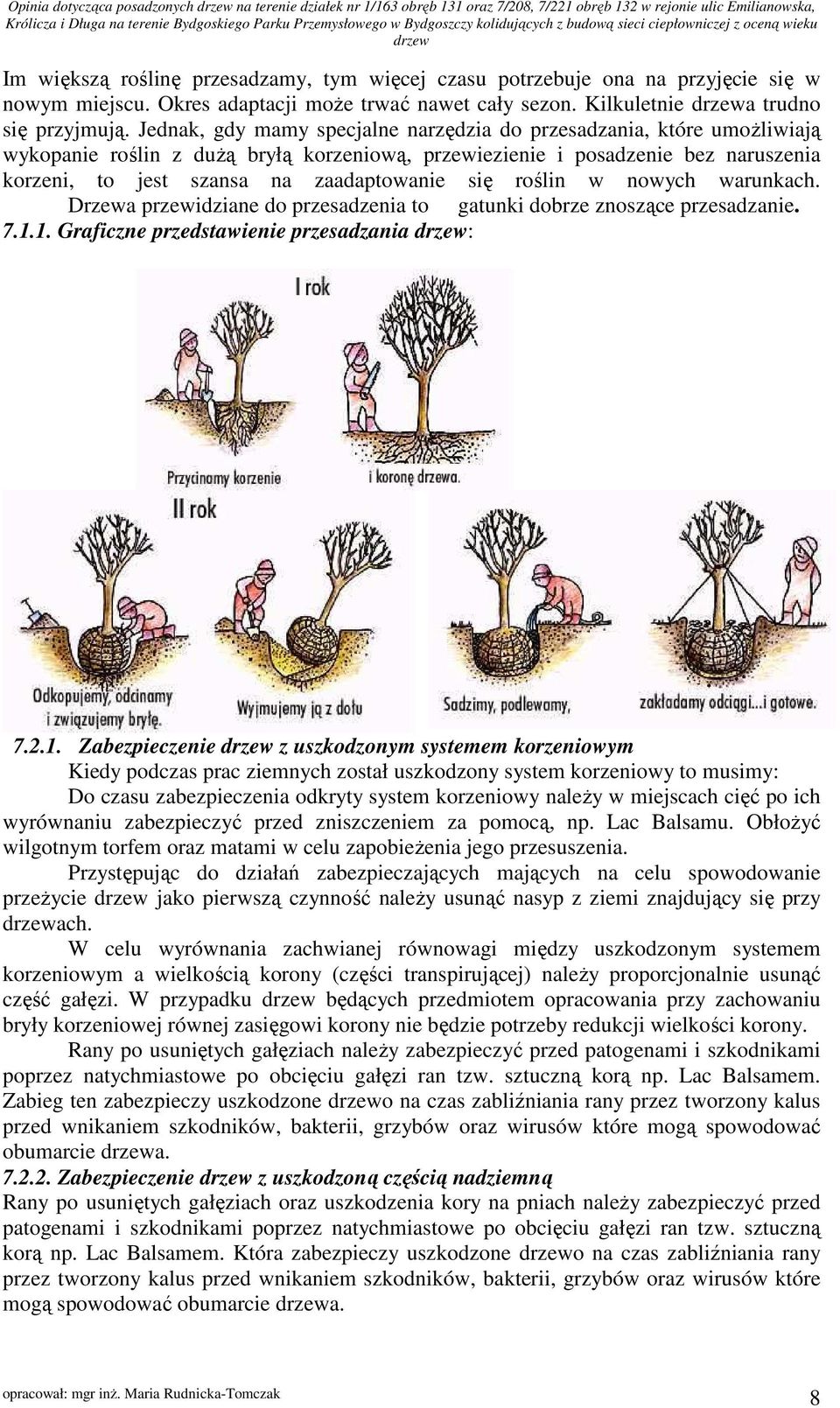

8 Im większą roślinę przesadzamy, tym więcej czasu potrzebuje ona na przyjęcie się w nowym miejscu. Okres adaptacji może trwać nawet cały sezon. Kilkuletnie a trudno się przyjmują. Jednak, gdy mamy specjalne narzędzia do przesadzania, które umożliwiają wykopanie roślin z dużą bryłą korzeniową, przewiezienie i posadzenie bez naruszenia korzeni, to jest szansa na zaadaptowanie się roślin w nowych warunkach. Drzewa przewidziane do przesadzenia to gatunki dobrze znoszące przesadzanie Graficzne przedstawienie przesadzania : Zabezpieczenie z uszkodzonym systemem korzeniowym Kiedy podczas prac ziemnych został uszkodzony system korzeniowy to musimy: Do czasu zabezpieczenia odkryty system korzeniowy należy w miejscach cięć po ich wyrównaniu zabezpieczyć przed zniszczeniem za pomocą, np. Lac Balsamu. Obłożyć wilgotnym torfem oraz matami w celu zapobieżenia jego przesuszenia. Przystępując do działań zabezpieczających mających na celu spowodowanie przeżycie jako pierwszą czynność należy usunąć nasyp z ziemi znajdujący się przy ach. W celu wyrównania zachwianej równowagi między uszkodzonym systemem korzeniowym a wielkością korony (części transpirującej) należy proporcjonalnie usunąć część gałęzi. W przypadku będących przedmiotem opracowania przy zachowaniu bryły korzeniowej równej zasięgowi korony nie będzie potrzeby redukcji wielkości korony. Rany po usuniętych gałęziach należy zabezpieczyć przed patogenami i szkodnikami poprzez natychmiastowe po obcięciu gałęzi ran tzw. sztuczną korą np. Lac Balsamem. Zabieg ten zabezpieczy uszkodzone o na czas zabliźniania rany przez tworzony kalus przed wnikaniem szkodników, bakterii, grzybów oraz wirusów które mogą spowodować obumarcie a Zabezpieczenie z uszkodzoną częścią nadziemną Rany po usuniętych gałęziach oraz uszkodzenia kory na pniach należy zabezpieczyć przed patogenami i szkodnikami poprzez natychmiastowe po obcięciu gałęzi ran tzw. sztuczną korą np. Lac Balsamem. Która zabezpieczy uszkodzone o na czas zabliźniania rany przez tworzony kalus przed wnikaniem szkodników, bakterii, grzybów oraz wirusów które mogą spowodować obumarcie a. 8

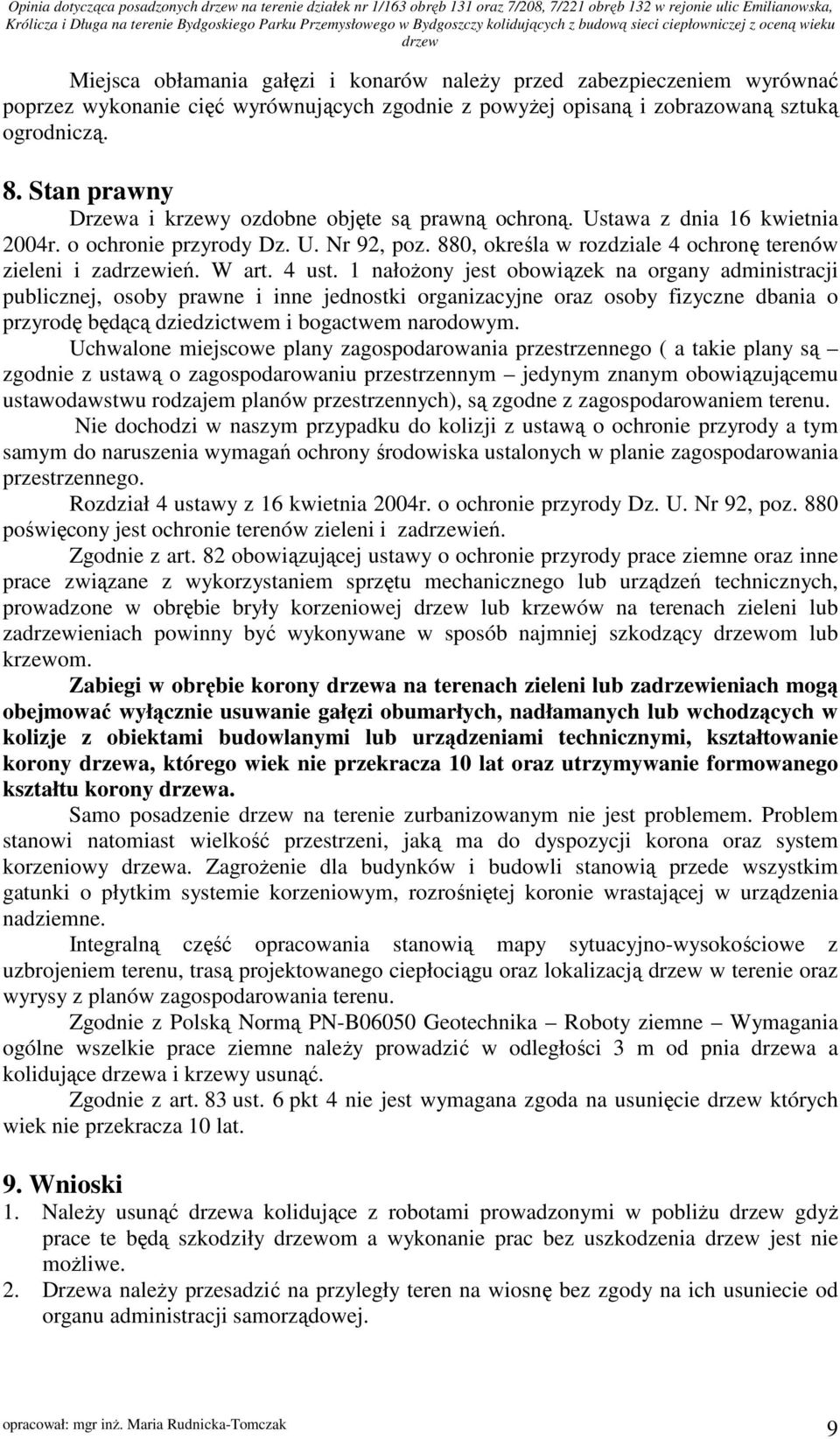

9 Miejsca obłamania gałęzi i konarów należy przed zabezpieczeniem wyrównać poprzez wykonanie cięć wyrównujących zgodnie z powyżej opisaną i zobrazowaną sztuką ogrodniczą. 8. Stan prawny Drzewa i krzewy ozdobne objęte są prawną ochroną. Ustawa z dnia 16 kwietnia 2004r. o ochronie przyrody Dz. U. Nr 92, poz. 880, określa w rozdziale 4 ochronę terenów zieleni i zaień. W art. 4 ust. 1 nałożony jest obowiązek na organy administracji publicznej, osoby prawne i inne jednostki organizacyjne oraz osoby fizyczne dbania o przyrodę będącą dziedzictwem i bogactwem narodowym. Uchwalone miejscowe plany zagospodarowania przestrzennego ( a takie plany są zgodnie z ustawą o zagospodarowaniu przestrzennym jedynym znanym obowiązującemu ustawodawstwu rodzajem planów przestrzennych), są zgodne z zagospodarowaniem terenu. Nie dochodzi w naszym przypadku do kolizji z ustawą o ochronie przyrody a tym samym do naruszenia wymagań ochrony środowiska ustalonych w planie zagospodarowania przestrzennego. Rozdział 4 ustawy z 16 kwietnia 2004r. o ochronie przyrody Dz. U. Nr 92, poz. 880 poświęcony jest ochronie terenów zieleni i zaień. Zgodnie z art. 82 obowiązującej ustawy o ochronie przyrody prace ziemne oraz inne prace związane z wykorzystaniem sprzętu mechanicznego lub urządzeń technicznych, prowadzone w obrębie bryły korzeniowej lub krzewów na terenach zieleni lub zaieniach powinny być wykonywane w sposób najmniej szkodzący om lub krzewom. Zabiegi w obrębie korony a na terenach zieleni lub zaieniach mogą obejmować wyłącznie usuwanie gałęzi obumarłych, nadłamanych lub wchodzących w kolizje z obiektami budowlanymi lub urządzeniami technicznymi, kształtowanie korony a, którego wiek nie przekracza 10 lat oraz utrzymywanie formowanego kształtu korony a. Samo posadzenie na terenie zurbanizowanym nie jest problemem. Problem stanowi natomiast wielkość przestrzeni, jaką ma do dyspozycji korona oraz system korzeniowy a. Zagrożenie dla budynków i budowli stanowią przede wszystkim gatunki o płytkim systemie korzeniowym, rozrośniętej koronie wrastającej w urządzenia nadziemne. Integralną część opracowania stanowią mapy sytuacyjno-wysokościowe z uzbrojeniem terenu, trasą projektowanego ciepłociągu oraz lokalizacją w terenie oraz wyrysy z planów zagospodarowania terenu. Zgodnie z Polską Normą PN-B06050 Geotechnika Roboty ziemne Wymagania ogólne wszelkie prace ziemne należy prowadzić w odległości 3 m od pnia a a kolidujące a i krzewy usunąć. Zgodnie z art. 83 ust. 6 pkt 4 nie jest wymagana zgoda na usunięcie których wiek nie przekracza 10 lat. 9. Wnioski 1. Należy usunąć a kolidujące z robotami prowadzonymi w pobliżu gdyż prace te będą szkodziły om a wykonanie prac bez uszkodzenia jest nie możliwe. 2. Drzewa należy przesadzić na przyległy teren na wiosnę bez zgody na ich usuniecie od organu administracji samorządowej. 9

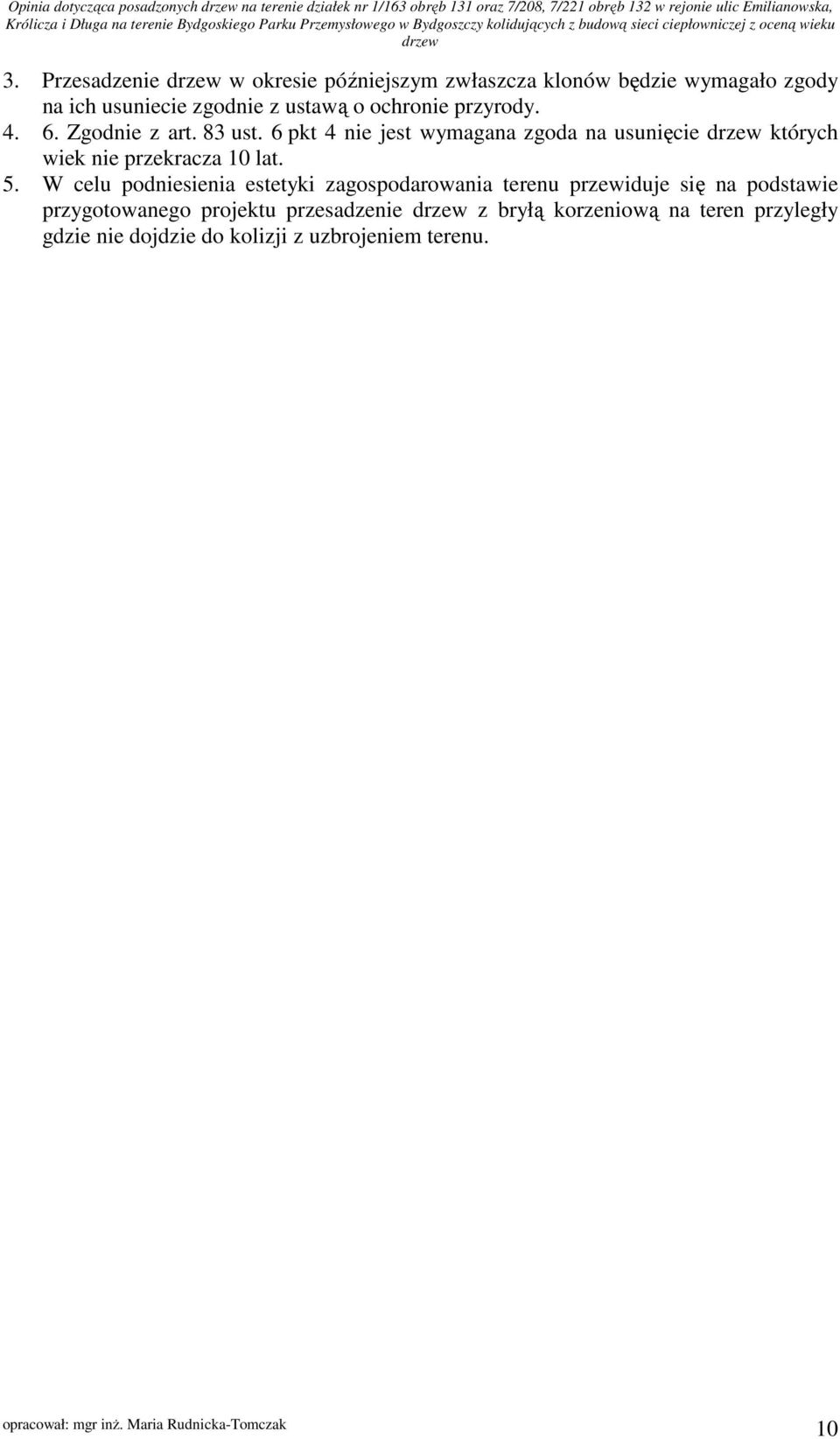

10 3. Przesadzenie w okresie późniejszym zwłaszcza klonów będzie wymagało zgody na ich usuniecie zgodnie z ustawą o ochronie przyrody Zgodnie z art. 83 ust. 6 pkt 4 nie jest wymagana zgoda na usunięcie których wiek nie przekracza 10 lat. 5. W celu podniesienia estetyki zagospodarowania terenu przewiduje się na podstawie przygotowanego projektu przesadzenie z bryłą korzeniową na teren przyległy gdzie nie dojdzie do kolizji z uzbrojeniem terenu. 10

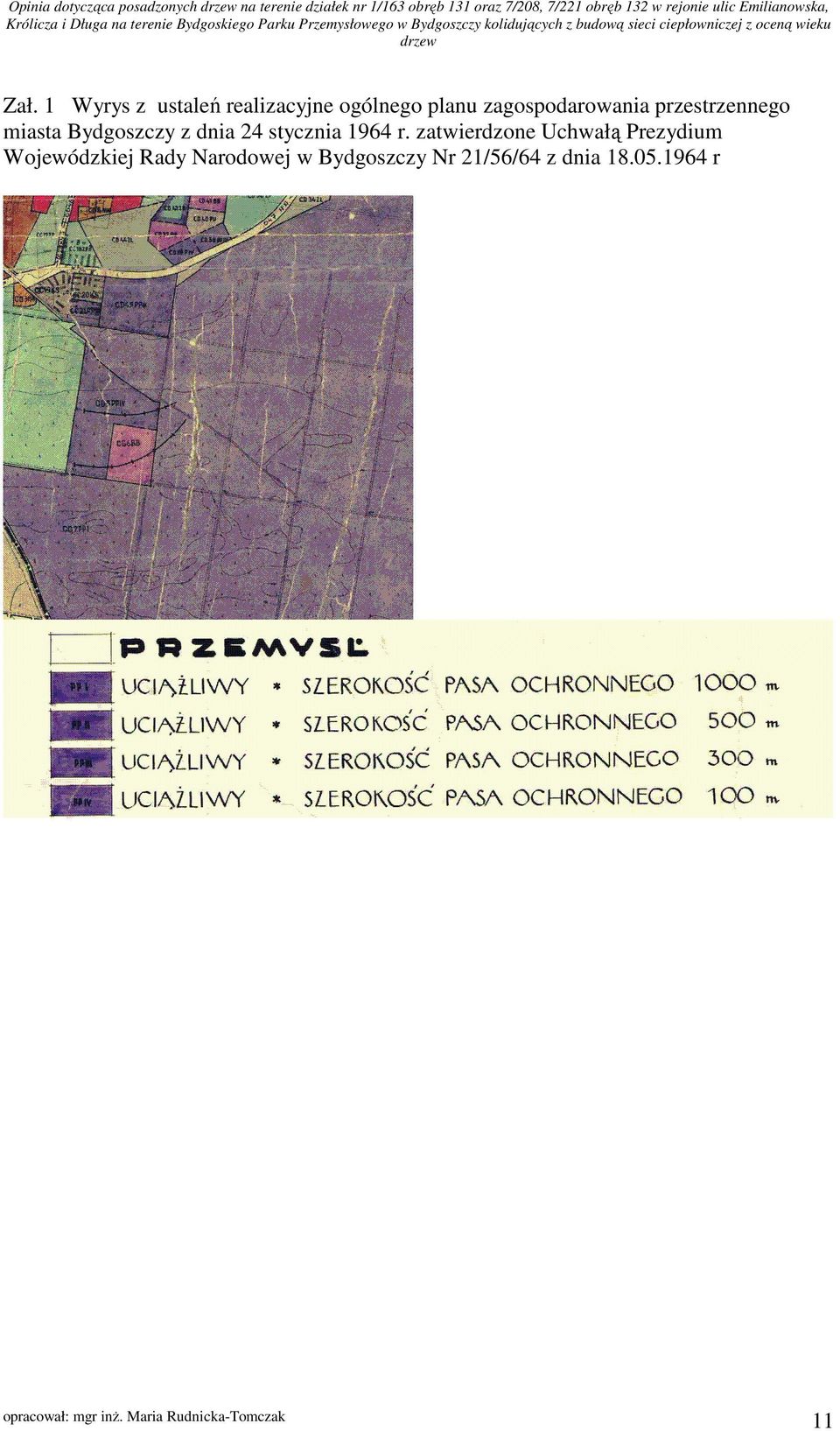

11 Zał. 1 Wyrys z ustaleń realizacyjne ogólnego planu zagospodarowania przestrzennego miasta Bydgoszczy z dnia 24 stycznia 1964 r. zatwierdzone Uchwałą Prezydium Wojewódzkiej Rady Narodowej w Bydgoszczy Nr 21/56/64 z dnia r 11

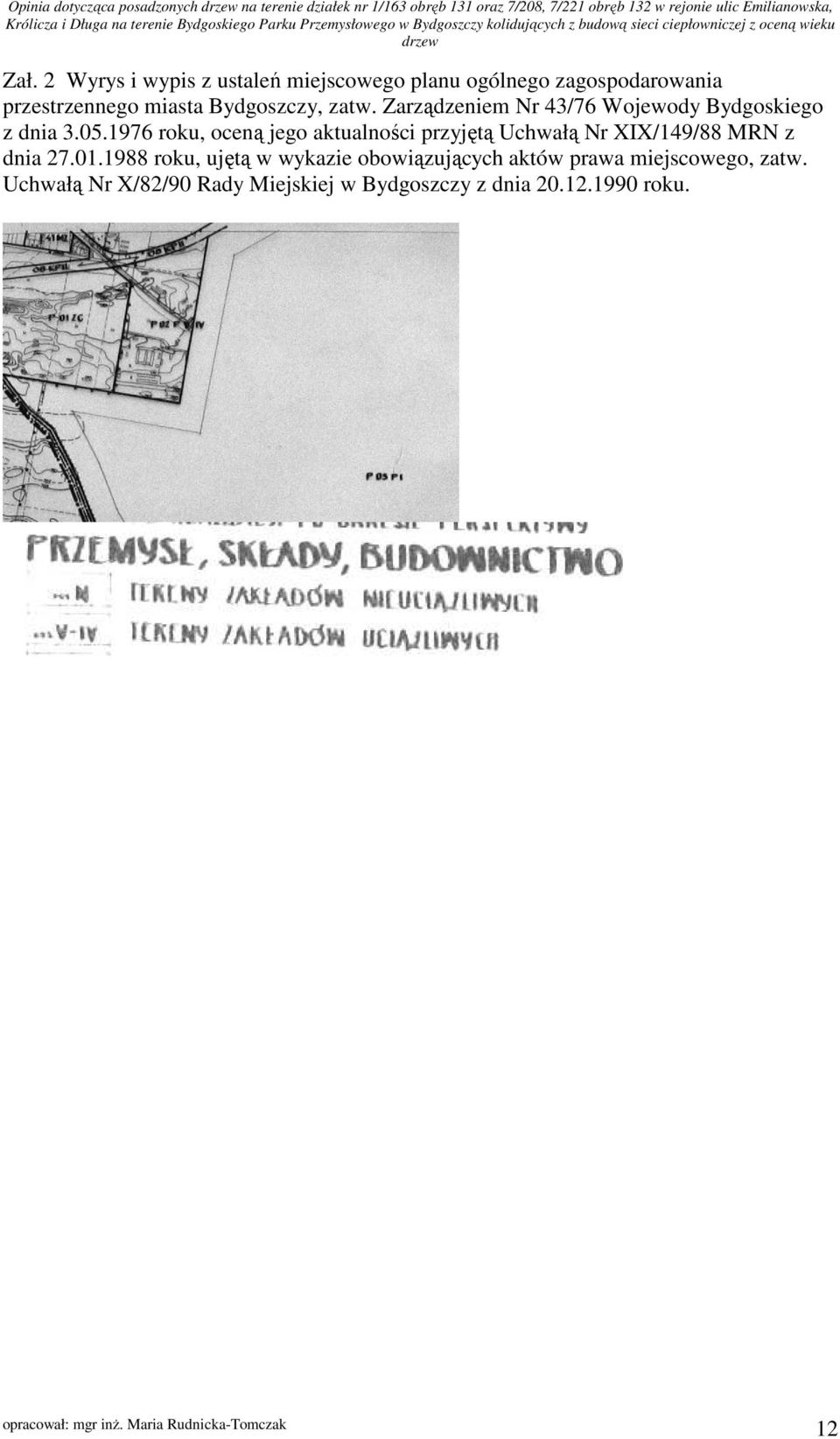

12 Zał. 2 Wyrys i wypis z ustaleń miejscowego planu ogólnego zagospodarowania przestrzennego miasta Bydgoszczy, zatw. Zarządzeniem Nr 43/76 Wojewody Bydgoskiego z dnia roku, oceną jego aktualności przyjętą Uchwałą Nr XIX/149/88 MRN z dnia roku, ujętą w wykazie obowiązujących aktów prawa miejscowego, zatw. Uchwałą Nr X/82/90 Rady Miejskiej w Bydgoszczy z dnia roku. 12

13 Zał. 3 Wyrys i wypis z ustaleń miejscowego planu ogólnego zagospodarowania przestrzennego miasta Bydgoszczy, zatw. Uchwałą Nr LIII/538/94 Rady Miejskiej Bydgoszczy z dnia roku, opublikowaną w Dz. Urz. Woj. Bydg. Nr 17, poz. 248 z dnia roku 13

14 Zał. 4 Wyrys i wypis z ustaleń miejscowego planu zagospodarowania przestrzennego Łęgnowo - Park Technologiczny" w Bydgoszczy zatwierdzony uchwałą Rady Miasta Bydgoszczy nr LIV/1093/05 z dnia 28 września 2005 roku opublikowany w Dz. Urz. Woj. Kuj.-Pom. Nr 123, poz z dnia 21 listopada 2005 roku 3 KDWp, 4 KDWp i 8 KDWp teren drogi wewnętrznej droga układu podstawowego. 14
