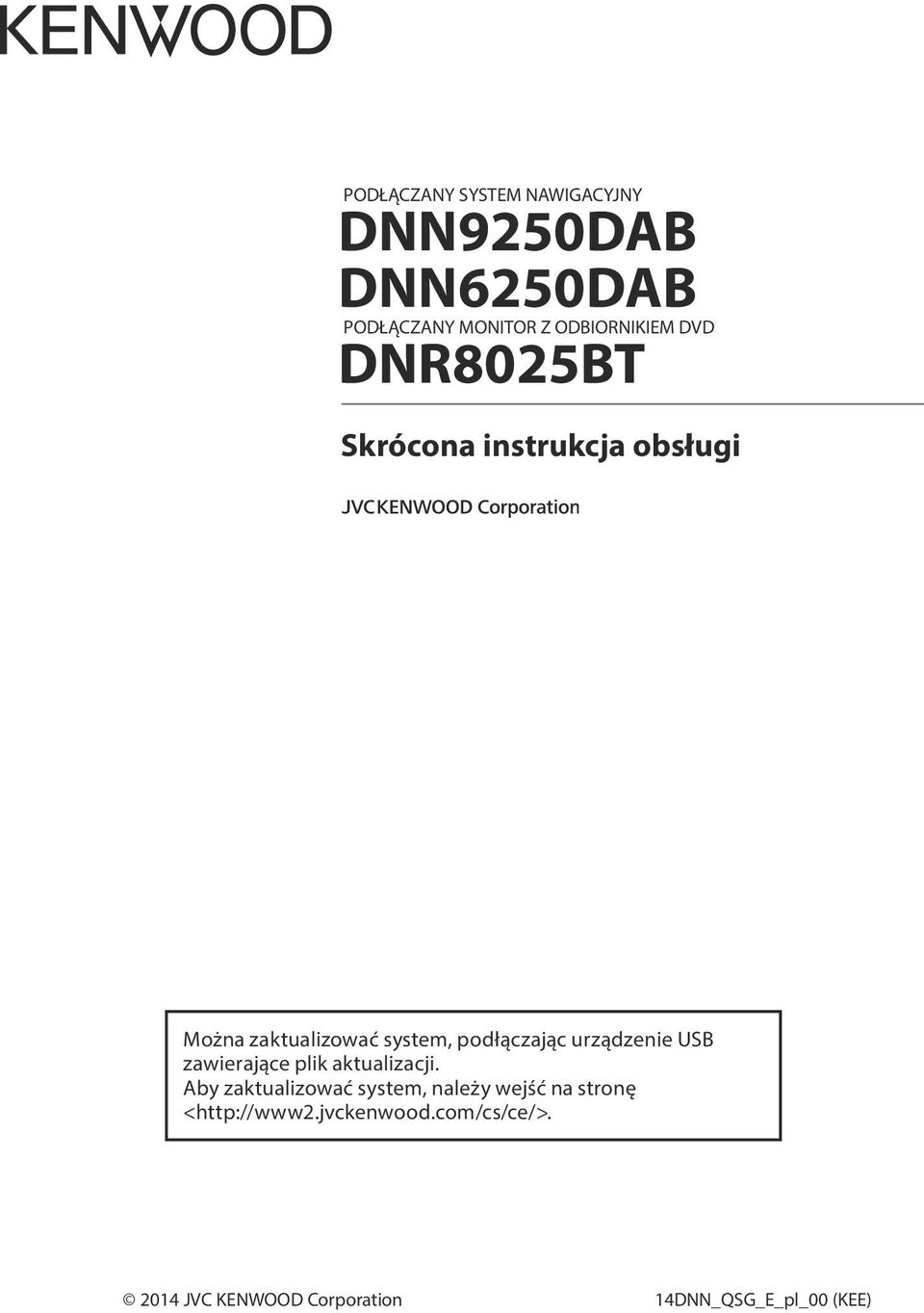

1 PODŁĄCZANY SYSTEM NAWIGACYJNY DNN9250DAB DNN6250DAB PODŁĄCZANY MONITOR Z ODBIORNIKIEM DVD DNR8025BT Skrócona instrukcja obsługi Można zaktualizować system, podłączając urządzenie USB zawierające plik aktualizacji. Aby zaktualizować system, należy wejść na stronę < JVC KENWOOD Corporation 14DNN_QSG_E_pl_00 (KEE)

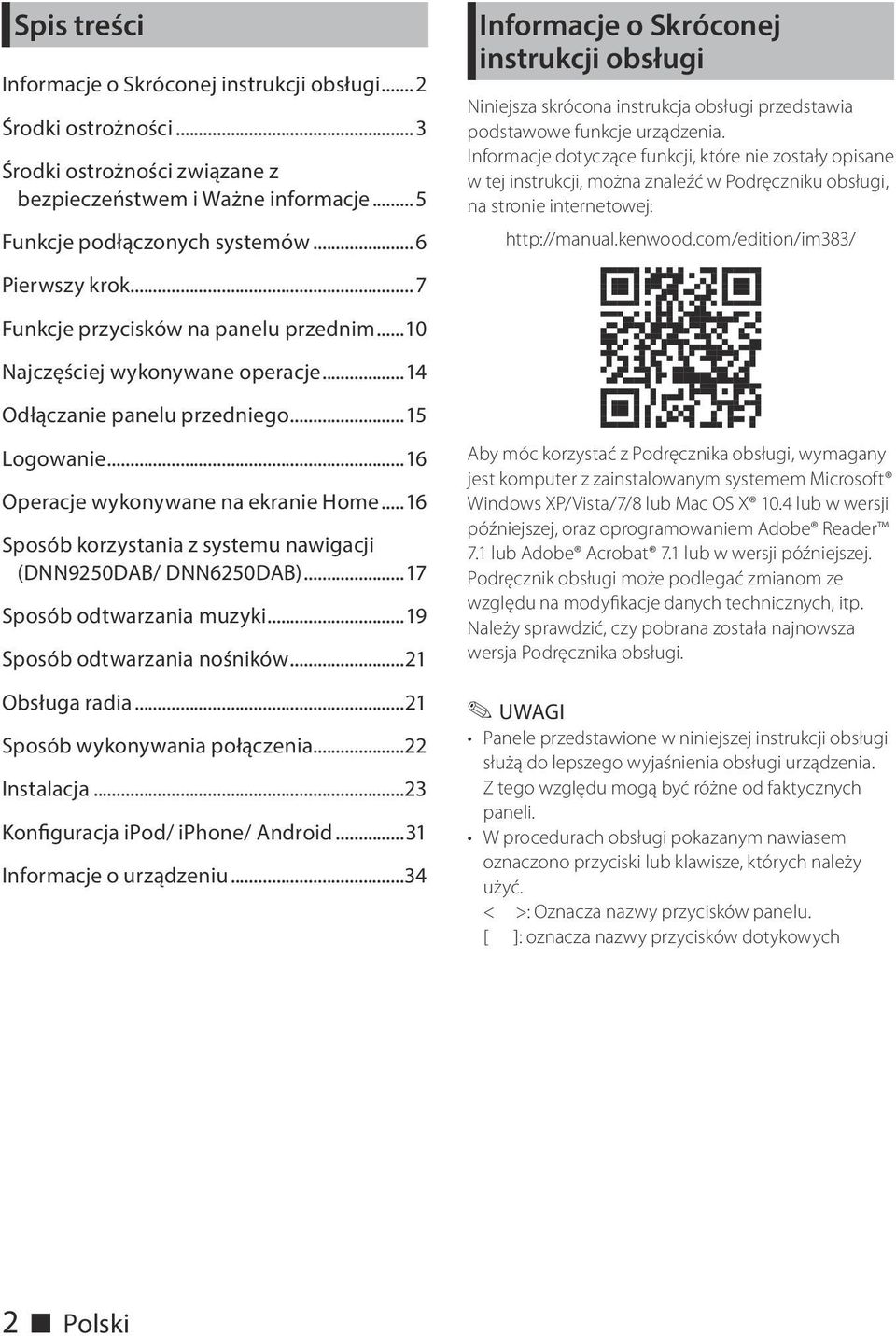

2 Spis treści Informacje o Skróconej instrukcji obsługi... 2 Środki ostrożności... 3 Środki ostrożności związane z bezpieczeństwem i Ważne informacje... 5 Funkcje podłączonych systemów... 6 Pierwszy krok... 7 Funkcje przycisków na panelu przednim...10 Najczęściej wykonywane operacje...14 Odłączanie panelu przedniego...15 Logowanie...16 Operacje wykonywane na ekranie Home...16 Sposób korzystania z systemu nawigacji (DNN9250DAB/ DNN6250DAB)...17 Sposób odtwarzania muzyki...19 Sposób odtwarzania nośników...21 Obsługa radia...21 Sposób wykonywania połączenia...22 Instalacja...23 Konfiguracja ipod/ iphone/ Android...31 Informacje o urządzeniu...34 Informacje o Skróconej instrukcji obsługi Niniejsza skrócona instrukcja obsługi przedstawia podstawowe funkcje urządzenia. Informacje dotyczące funkcji, które nie zostały opisane w tej instrukcji, można znaleźć w Podręczniku obsługi, na stronie internetowej: Aby móc korzystać z Podręcznika obsługi, wymagany jest komputer z zainstalowanym systemem Microsoft Windows XP/Vista/7/8 lub Mac OS X 10.4 lub w wersji późniejszej, oraz oprogramowaniem Adobe Reader 7.1 lub Adobe Acrobat 7.1 lub w wersji późniejszej. Podręcznik obsługi może podlegać zmianom ze względu na modyfikacje danych technicznych, itp. Należy sprawdzić, czy pobrana została najnowsza wersja Podręcznika obsługi. Panele przedstawione w niniejszej instrukcji obsługi służą do lepszego wyjaśnienia obsługi urządzenia. Z tego względu mogą być różne od faktycznych paneli. W procedurach obsługi pokazanym nawiasem oznaczono przyciski lub klawisze, których należy użyć. < >: Oznacza nazwy przycisków panelu. [ ]: oznacza nazwy przycisków dotykowych 2 ñ Polski

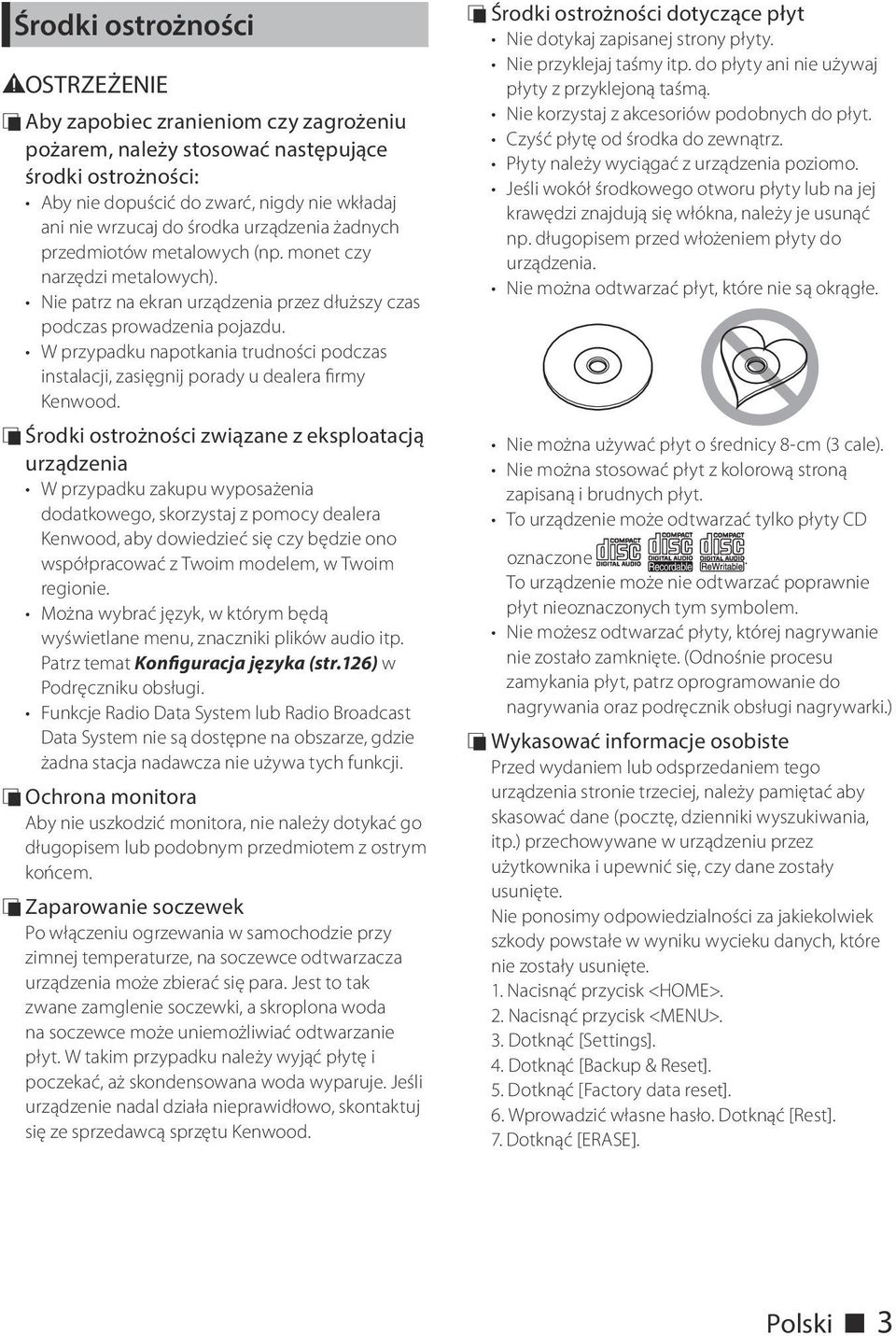

3 Środki ostrożności 2OSTRZEŻENIE ÑÑAby zapobiec zranieniom czy zagrożeniu pożarem, należy stosować następujące środki ostrożności: Aby nie dopuścić do zwarć, nigdy nie wkładaj ani nie wrzucaj do środka urządzenia żadnych przedmiotów metalowych (np. monet czy narzędzi metalowych). Nie patrz na ekran urządzenia przez dłuższy czas podczas prowadzenia pojazdu. W przypadku napotkania trudności podczas instalacji, zasięgnij porady u dealera firmy Kenwood. ÑÑŚrodki ostrożności związane z eksploatacją urządzenia W przypadku zakupu wyposażenia dodatkowego, skorzystaj z pomocy dealera Kenwood, aby dowiedzieć się czy będzie ono współpracować z Twoim modelem, w Twoim regionie. Można wybrać język, w którym będą wyświetlane menu, znaczniki plików audio itp. Patrz temat Konfiguracja języka (str.126) w Podręczniku obsługi. Funkcje Radio Data System lub Radio Broadcast Data System nie są dostępne na obszarze, gdzie żadna stacja nadawcza nie używa tych funkcji. ÑÑOchrona monitora Aby nie uszkodzić monitora, nie należy dotykać go długopisem lub podobnym przedmiotem z ostrym końcem. ÑÑZaparowanie soczewek Po włączeniu ogrzewania w samochodzie przy zimnej temperaturze, na soczewce odtwarzacza urządzenia może zbierać się para. Jest to tak zwane zamglenie soczewki, a skroplona woda na soczewce może uniemożliwiać odtwarzanie płyt. W takim przypadku należy wyjąć płytę i poczekać, aż skondensowana woda wyparuje. Jeśli urządzenie nadal działa nieprawidłowo, skontaktuj się ze sprzedawcą sprzętu Kenwood. ÑÑŚrodki ostrożności dotyczące płyt Nie dotykaj zapisanej strony płyty. Nie przyklejaj taśmy itp. do płyty ani nie używaj płyty z przyklejoną taśmą. Nie korzystaj z akcesoriów podobnych do płyt. Czyść płytę od środka do zewnątrz. Płyty należy wyciągać z urządzenia poziomo. Jeśli wokół środkowego otworu płyty lub na jej krawędzi znajdują się włókna, należy je usunąć np. długopisem przed włożeniem płyty do urządzenia. Nie można odtwarzać płyt, które nie są okrągłe. Nie można używać płyt o średnicy 8-cm (3 cale). Nie można stosować płyt z kolorową stroną zapisaną i brudnych płyt. To urządzenie może odtwarzać tylko płyty CD oznaczone. To urządzenie może nie odtwarzać poprawnie płyt nieoznaczonych tym symbolem. Nie możesz odtwarzać płyty, której nagrywanie nie zostało zamknięte. (Odnośnie procesu zamykania płyt, patrz oprogramowanie do nagrywania oraz podręcznik obsługi nagrywarki.) ÑÑWykasować informacje osobiste Przed wydaniem lub odsprzedaniem tego urządzenia stronie trzeciej, należy pamiętać aby skasować dane (pocztę, dzienniki wyszukiwania, itp.) przechowywane w urządzeniu przez użytkownika i upewnić się, czy dane zostały usunięte. Nie ponosimy odpowiedzialności za jakiekolwiek szkody powstałe w wyniku wycieku danych, które nie zostały usunięte. 1. Nacisnąć przycisk <HOME>. 2. Nacisnąć przycisk <MENU>. 3. Dotknąć [Settings]. 4. Dotknąć [Backup & Reset]. 5. Dotknąć [Factory data reset]. 6. Wprowadzić własne hasło. Dotknąć [Rest]. 7. Dotknąć [ERASE]. Polski ñ 3

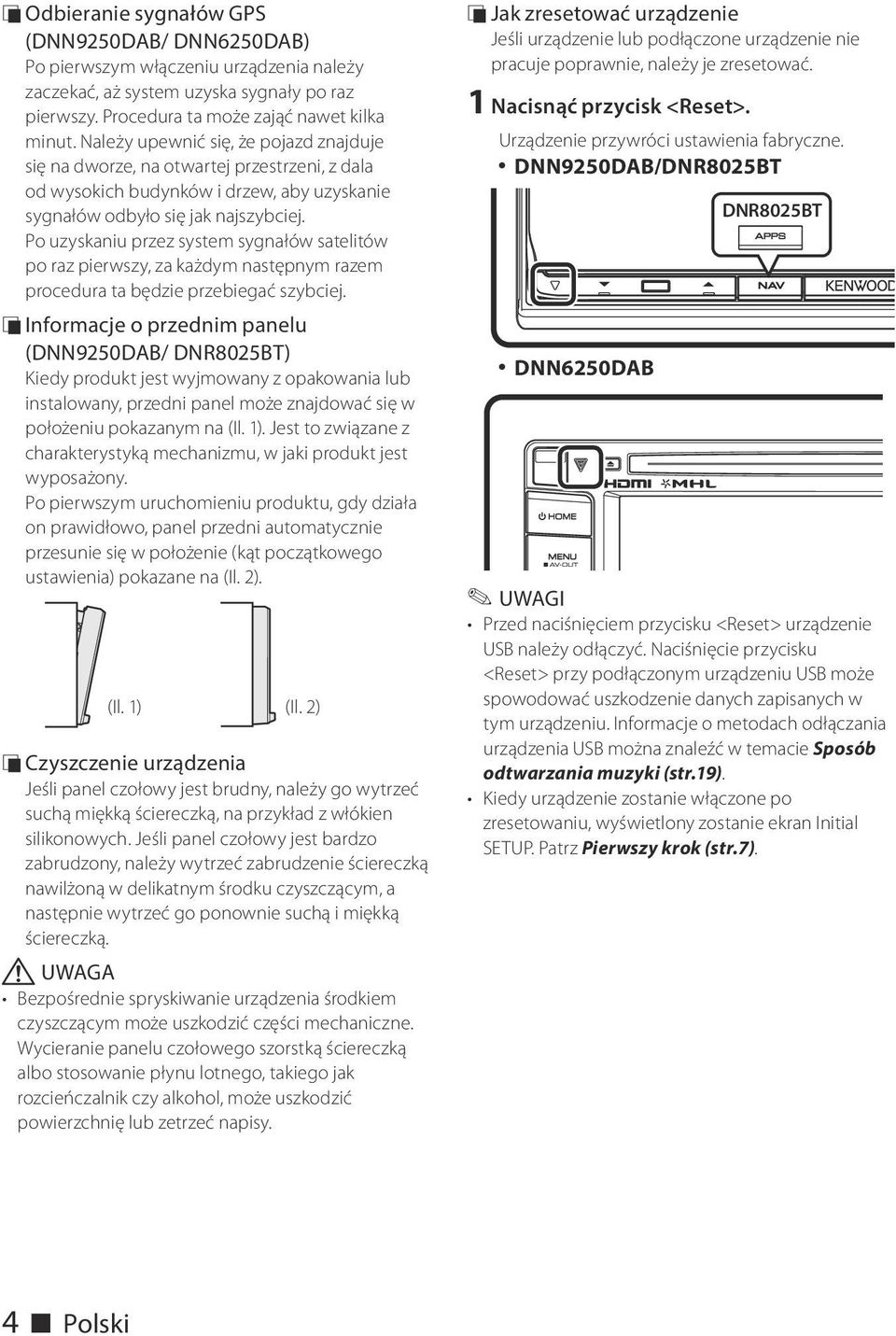

4 ÑÑOdbieranie sygnałów GPS (DNN9250DAB/ DNN6250DAB) Po pierwszym włączeniu urządzenia należy zaczekać, aż system uzyska sygnały po raz pierwszy. Procedura ta może zająć nawet kilka minut. Należy upewnić się, że pojazd znajduje się na dworze, na otwartej przestrzeni, z dala od wysokich budynków i drzew, aby uzyskanie sygnałów odbyło się jak najszybciej. Po uzyskaniu przez system sygnałów satelitów po raz pierwszy, za każdym następnym razem procedura ta będzie przebiegać szybciej. ÑÑInformacje o przednim panelu (DNN9250DAB/ DNR8025BT) Kiedy produkt jest wyjmowany z opakowania lub instalowany, przedni panel może znajdować się w położeniu pokazanym na (Il. 1). Jest to związane z charakterystyką mechanizmu, w jaki produkt jest wyposażony. Po pierwszym uruchomieniu produktu, gdy działa on prawidłowo, panel przedni automatycznie przesunie się w położenie (kąt początkowego ustawienia) pokazane na (Il. 2). (Il. 1) (Il. 2) ÑÑCzyszczenie urządzenia Jeśli panel czołowy jest brudny, należy go wytrzeć suchą miękką ściereczką, na przykład z włókien silikonowych. Jeśli panel czołowy jest bardzo zabrudzony, należy wytrzeć zabrudzenie ściereczką nawilżoną w delikatnym środku czyszczącym, a następnie wytrzeć go ponownie suchą i miękką ściereczką.!! UWAGA Bezpośrednie spryskiwanie urządzenia środkiem czyszczącym może uszkodzić części mechaniczne. Wycieranie panelu czołowego szorstką ściereczką albo stosowanie płynu lotnego, takiego jak rozcieńczalnik czy alkohol, może uszkodzić powierzchnię lub zetrzeć napisy. ÑÑJak zresetować urządzenie Jeśli urządzenie lub podłączone urządzenie nie pracuje poprawnie, należy je zresetować. 1 Nacisnąć przycisk <Reset>. Urządzenie przywróci ustawienia fabryczne. DNN9250DAB/DNR8025BT DNN6250DAB DNR8025BT UWAGI Przed naciśnięciem przycisku <Reset> urządzenie USB należy odłączyć. Naciśnięcie przycisku <Reset> przy podłączonym urządzeniu USB może spowodować uszkodzenie danych zapisanych w tym urządzeniu. Informacje o metodach odłączania urządzenia USB można znaleźć w temacie Sposób odtwarzania muzyki (str.19). Kiedy urządzenie zostanie włączone po zresetowaniu, wyświetlony zostanie ekran Initial SETUP. Patrz Pierwszy krok (str.7). 4 ñ Polski

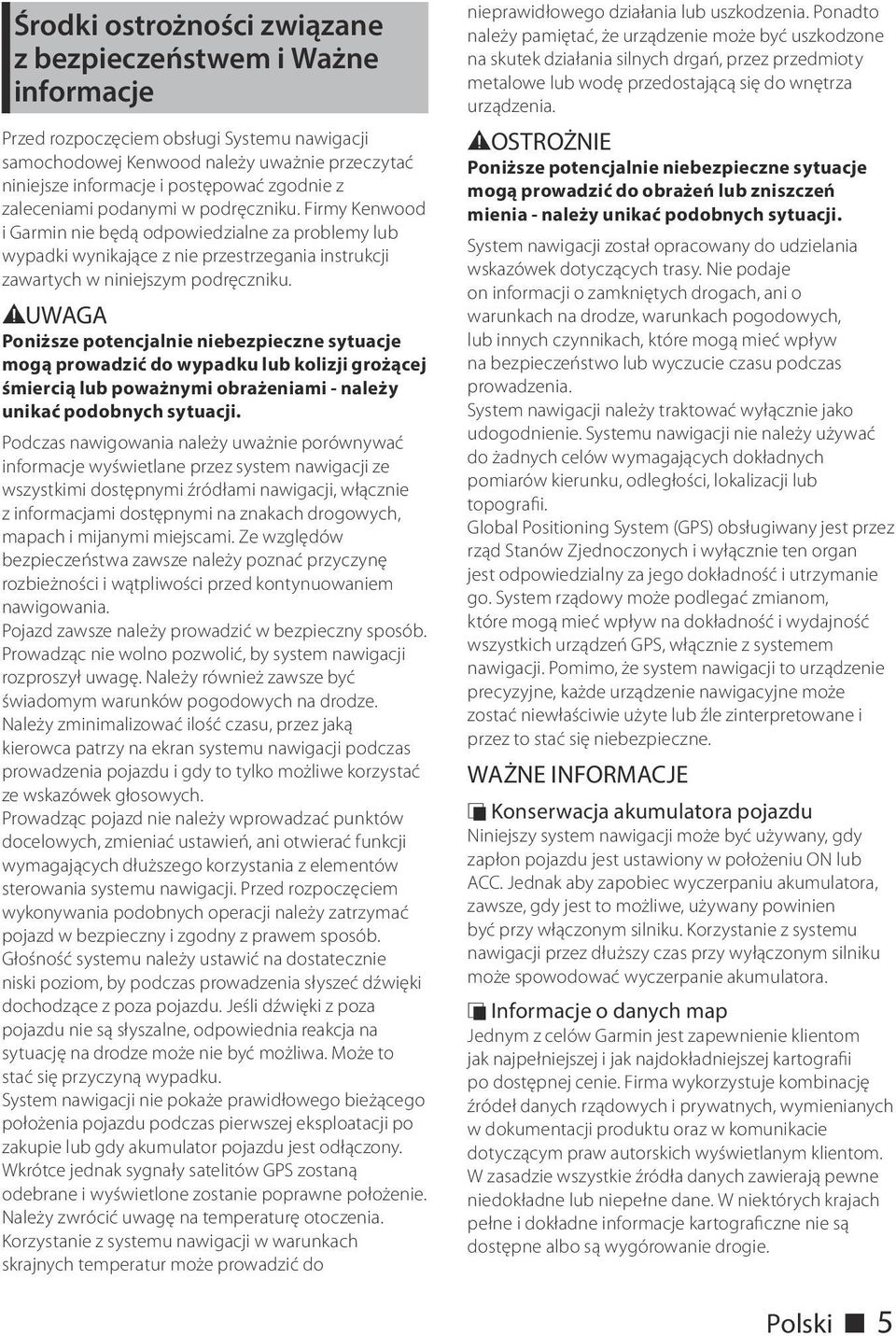

5 Środki ostrożności związane z bezpieczeństwem i Ważne informacje Przed rozpoczęciem obsługi Systemu nawigacji samochodowej Kenwood należy uważnie przeczytać niniejsze informacje i postępować zgodnie z zaleceniami podanymi w podręczniku. Firmy Kenwood i Garmin nie będą odpowiedzialne za problemy lub wypadki wynikające z nie przestrzegania instrukcji zawartych w niniejszym podręczniku. 2UWAGA Poniższe potencjalnie niebezpieczne sytuacje mogą prowadzić do wypadku lub kolizji grożącej śmiercią lub poważnymi obrażeniami - należy unikać podobnych sytuacji. Podczas nawigowania należy uważnie porównywać informacje wyświetlane przez system nawigacji ze wszystkimi dostępnymi źródłami nawigacji, włącznie z informacjami dostępnymi na znakach drogowych, mapach i mijanymi miejscami. Ze względów bezpieczeństwa zawsze należy poznać przyczynę rozbieżności i wątpliwości przed kontynuowaniem nawigowania. Pojazd zawsze należy prowadzić w bezpieczny sposób. Prowadząc nie wolno pozwolić, by system nawigacji rozproszył uwagę. Należy również zawsze być świadomym warunków pogodowych na drodze. Należy zminimalizować ilość czasu, przez jaką kierowca patrzy na ekran systemu nawigacji podczas prowadzenia pojazdu i gdy to tylko możliwe korzystać ze wskazówek głosowych. Prowadząc pojazd nie należy wprowadzać punktów docelowych, zmieniać ustawień, ani otwierać funkcji wymagających dłuższego korzystania z elementów sterowania systemu nawigacji. Przed rozpoczęciem wykonywania podobnych operacji należy zatrzymać pojazd w bezpieczny i zgodny z prawem sposób. Głośność systemu należy ustawić na dostatecznie niski poziom, by podczas prowadzenia słyszeć dźwięki dochodzące z poza pojazdu. Jeśli dźwięki z poza pojazdu nie są słyszalne, odpowiednia reakcja na sytuację na drodze może nie być możliwa. Może to stać się przyczyną wypadku. System nawigacji nie pokaże prawidłowego bieżącego położenia pojazdu podczas pierwszej eksploatacji po zakupie lub gdy akumulator pojazdu jest odłączony. Wkrótce jednak sygnały satelitów GPS zostaną odebrane i wyświetlone zostanie poprawne położenie. Należy zwrócić uwagę na temperaturę otoczenia. Korzystanie z systemu nawigacji w warunkach skrajnych temperatur może prowadzić do nieprawidłowego działania lub uszkodzenia. Ponadto należy pamiętać, że urządzenie może być uszkodzone na skutek działania silnych drgań, przez przedmioty metalowe lub wodę przedostającą się do wnętrza urządzenia. 2OSTROŻNIE Poniższe potencjalnie niebezpieczne sytuacje mogą prowadzić do obrażeń lub zniszczeń mienia - należy unikać podobnych sytuacji. System nawigacji został opracowany do udzielania wskazówek dotyczących trasy. Nie podaje on informacji o zamkniętych drogach, ani o warunkach na drodze, warunkach pogodowych, lub innych czynnikach, które mogą mieć wpływ na bezpieczeństwo lub wyczucie czasu podczas prowadzenia. System nawigacji należy traktować wyłącznie jako udogodnienie. Systemu nawigacji nie należy używać do żadnych celów wymagających dokładnych pomiarów kierunku, odległości, lokalizacji lub topografii. Global Positioning System (GPS) obsługiwany jest przez rząd Stanów Zjednoczonych i wyłącznie ten organ jest odpowiedzialny za jego dokładność i utrzymanie go. System rządowy może podlegać zmianom, które mogą mieć wpływ na dokładność i wydajność wszystkich urządzeń GPS, włącznie z systemem nawigacji. Pomimo, że system nawigacji to urządzenie precyzyjne, każde urządzenie nawigacyjne może zostać niewłaściwie użyte lub źle zinterpretowane i przez to stać się niebezpieczne. WAŻNE INFORMACJE ÑÑKonserwacja akumulatora pojazdu Niniejszy system nawigacji może być używany, gdy zapłon pojazdu jest ustawiony w położeniu ON lub ACC. Jednak aby zapobiec wyczerpaniu akumulatora, zawsze, gdy jest to możliwe, używany powinien być przy włączonym silniku. Korzystanie z systemu nawigacji przez dłuższy czas przy wyłączonym silniku może spowodować wyczerpanie akumulatora. ÑÑInformacje o danych map Jednym z celów Garmin jest zapewnienie klientom jak najpełniejszej i jak najdokładniejszej kartografii po dostępnej cenie. Firma wykorzystuje kombinację źródeł danych rządowych i prywatnych, wymienianych w dokumentacji produktu oraz w komunikacie dotyczącym praw autorskich wyświetlanym klientom. W zasadzie wszystkie źródła danych zawierają pewne niedokładne lub niepełne dane. W niektórych krajach pełne i dokładne informacje kartograficzne nie są dostępne albo są wygórowanie drogie. Polski ñ 5

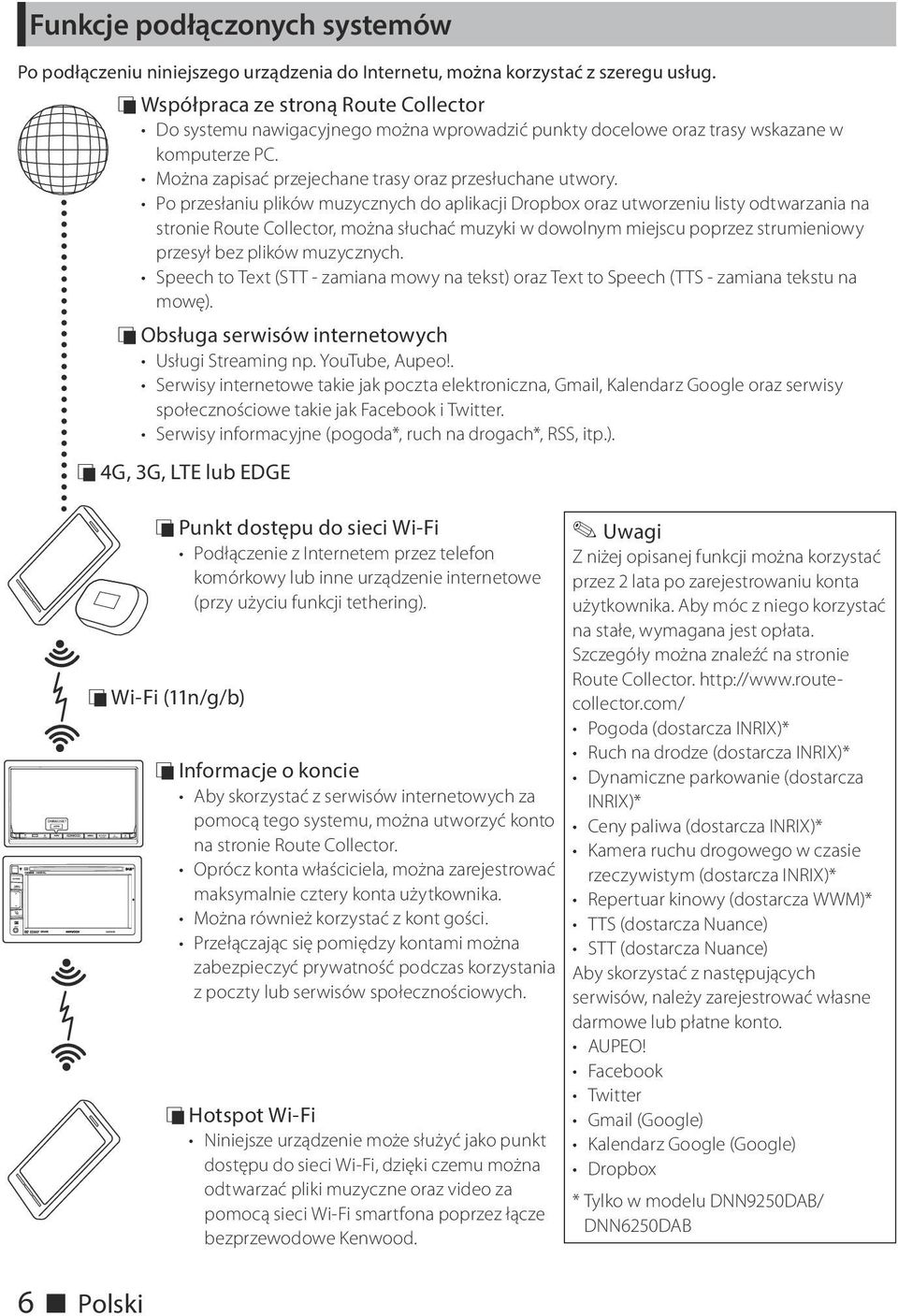

6 DNR8025BT HOME 6 Funkcje podłączonych systemów Po podłączeniu niniejszego urządzenia do Internetu, można korzystać z szeregu usług. ÑÑWspółpraca ze stroną Route Collector Do systemu nawigacyjnego można wprowadzić punkty docelowe oraz trasy wskazane w komputerze PC. Można zapisać przejechane trasy oraz przesłuchane utwory. Po przesłaniu plików muzycznych do aplikacji Dropbox oraz utworzeniu listy odtwarzania na stronie Route Collector, można słuchać muzyki w dowolnym miejscu poprzez strumieniowy przesył bez plików muzycznych. Speech to Text (STT - zamiana mowy na tekst) oraz Text to Speech (TTS - zamiana tekstu na mowę). ÑÑObsługa serwisów internetowych Usługi Streaming np. YouTube, Aupeo!. Serwisy internetowe takie jak poczta elektroniczna, Gmail, Kalendarz Google oraz serwisy społecznościowe takie jak Facebook i Twitter. Serwisy informacyjne (pogoda*, ruch na drogach*, RSS, itp.). ÑÑ4G, 3G, LTE lub EDGE ÑÑPunkt dostępu do sieci Wi-Fi Podłączenie z Internetem przez telefon komórkowy lub inne urządzenie internetowe (przy użyciu funkcji tethering). ÑÑWi-Fi (11n/g/b) ÑÑInformacje o koncie Aby skorzystać z serwisów internetowych za pomocą tego systemu, można utworzyć konto na stronie Route Collector. Oprócz konta właściciela, można zarejestrować maksymalnie cztery konta użytkownika. Można również korzystać z kont gości. Przełączając się pomiędzy kontami można zabezpieczyć prywatność podczas korzystania z poczty lub serwisów społecznościowych. Ñ Ñ Hotspot Wi-Fi Niniejsze urządzenie może służyć jako punkt dostępu do sieci Wi-Fi, dzięki czemu można odtwarzać pliki muzyczne oraz video za pomocą sieci Wi-Fi smartfona poprzez łącze bezprzewodowe Kenwood. Uwagi Z niżej opisanej funkcji można korzystać przez 2 lata po zarejestrowaniu konta użytkownika. Aby móc z niego korzystać na stałe, wymagana jest opłata. Szczegóły można znaleźć na stronie Route Collector. Pogoda (dostarcza INRIX)* Ruch na drodze (dostarcza INRIX)* Dynamiczne parkowanie (dostarcza INRIX)* Ceny paliwa (dostarcza INRIX)* Kamera ruchu drogowego w czasie rzeczywistym (dostarcza INRIX)* Repertuar kinowy (dostarcza WWM)* TTS (dostarcza Nuance) STT (dostarcza Nuance) Aby skorzystać z następujących serwisów, należy zarejestrować własne darmowe lub płatne konto. AUPEO! Facebook Twitter Gmail (Google) Kalendarz Google (Google) Dropbox * Tylko w modelu DNN9250DAB/ DNN6250DAB 6 ñ Polski

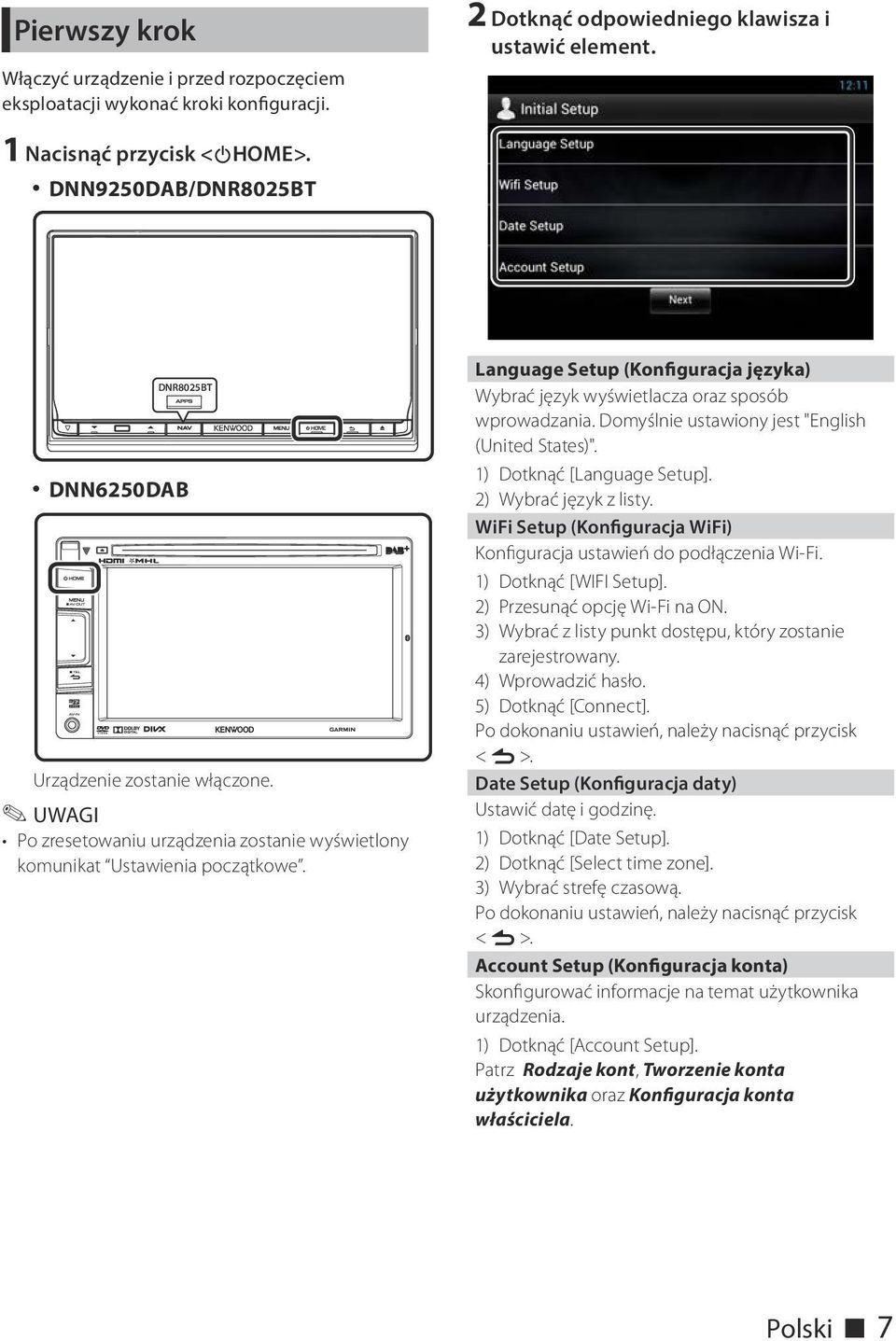

7 Pierwszy krok Włączyć urządzenie i przed rozpoczęciem eksploatacji wykonać kroki konfiguracji. 2 Dotknąć odpowiedniego klawisza i ustawić element. 1 Nacisnąć przycisk <8HOME>. DNN9250DAB/DNR8025BT DNR8025BT DNN6250DAB HOME 6 Urządzenie zostanie włączone. Po zresetowaniu urządzenia zostanie wyświetlony komunikat Ustawienia początkowe. Language Setup (Konfiguracja języka) Wybrać język wyświetlacza oraz sposób wprowadzania. Domyślnie ustawiony jest "English (United States)". 1) Dotknąć [Language Setup]. 2) Wybrać język z listy. WiFi Setup (Konfiguracja WiFi) Konfiguracja ustawień do podłączenia Wi-Fi. 1) Dotknąć [WIFI Setup]. 2) Przesunąć opcję Wi-Fi na ON. 3) Wybrać z listy punkt dostępu, który zostanie zarejestrowany. 4) Wprowadzić hasło. 5) Dotknąć [Connect]. Po dokonaniu ustawień, należy nacisnąć przycisk < 6 >. Date Setup (Konfiguracja daty) Ustawić datę i godzinę. 1) Dotknąć [Date Setup]. 2) Dotknąć [Select time zone]. 3) Wybrać strefę czasową. Po dokonaniu ustawień, należy nacisnąć przycisk < 6 >. Account Setup (Konfiguracja konta) Skonfigurować informacje na temat użytkownika urządzenia. 1) Dotknąć [Account Setup]. Patrz Rodzaje kont, Tworzenie konta użytkownika oraz Konfiguracja konta właściciela. Polski ñ 7

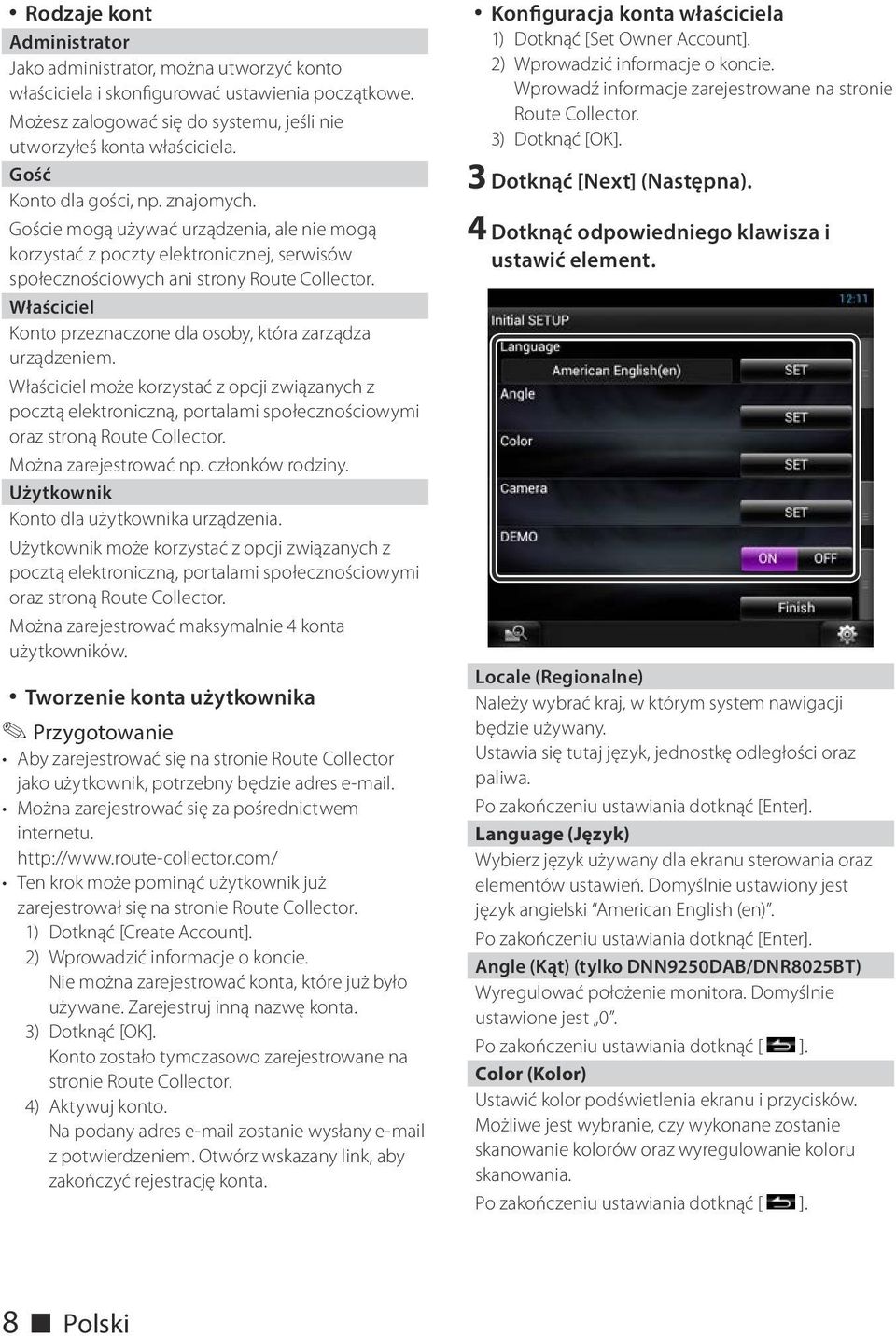

8 Rodzaje kont Administrator Jako administrator, można utworzyć konto właściciela i skonfigurować ustawienia początkowe. Możesz zalogować się do systemu, jeśli nie utworzyłeś konta właściciela. Gość Konto dla gości, np. znajomych. Goście mogą używać urządzenia, ale nie mogą korzystać z poczty elektronicznej, serwisów społecznościowych ani strony Route Collector. Właściciel Konto przeznaczone dla osoby, która zarządza urządzeniem. Właściciel może korzystać z opcji związanych z pocztą elektroniczną, portalami społecznościowymi oraz stroną Route Collector. Można zarejestrować np. członków rodziny. Użytkownik Konto dla użytkownika urządzenia. Użytkownik może korzystać z opcji związanych z pocztą elektroniczną, portalami społecznościowymi oraz stroną Route Collector. Można zarejestrować maksymalnie 4 konta użytkowników. Tworzenie konta użytkownika Przygotowanie Aby zarejestrować się na stronie Route Collector jako użytkownik, potrzebny będzie adres . Można zarejestrować się za pośrednictwem internetu. Ten krok może pominąć użytkownik już zarejestrował się na stronie Route Collector. 1) Dotknąć [Create Account]. 2) Wprowadzić informacje o koncie. Nie można zarejestrować konta, które już było używane. Zarejestruj inną nazwę konta. 3) Dotknąć [OK]. Konto zostało tymczasowo zarejestrowane na stronie Route Collector. 4) Aktywuj konto. Na podany adres zostanie wysłany z potwierdzeniem. Otwórz wskazany link, aby zakończyć rejestrację konta. Konfiguracja konta właściciela 1) Dotknąć [Set Owner Account]. 2) Wprowadzić informacje o koncie. Wprowadź informacje zarejestrowane na stronie Route Collector. 3) Dotknąć [OK]. 3 Dotknąć [Next] (Następna). 4 Dotknąć odpowiedniego klawisza i ustawić element. Locale (Regionalne) Należy wybrać kraj, w którym system nawigacji będzie używany. Ustawia się tutaj język, jednostkę odległości oraz paliwa. Po zakończeniu ustawiania dotknąć [Enter]. Language (Język) Wybierz język używany dla ekranu sterowania oraz elementów ustawień. Domyślnie ustawiony jest język angielski American English (en). Po zakończeniu ustawiania dotknąć [Enter]. Angle (Kąt) (tylko DNN9250DAB/DNR8025BT) Wyregulować położenie monitora. Domyślnie ustawione jest 0. Po zakończeniu ustawiania dotknąć [ ]. Color (Kolor) Ustawić kolor podświetlenia ekranu i przycisków. Możliwe jest wybranie, czy wykonane zostanie skanowanie kolorów oraz wyregulowanie koloru skanowania. Po zakończeniu ustawiania dotknąć [ ]. 8 ñ Polski

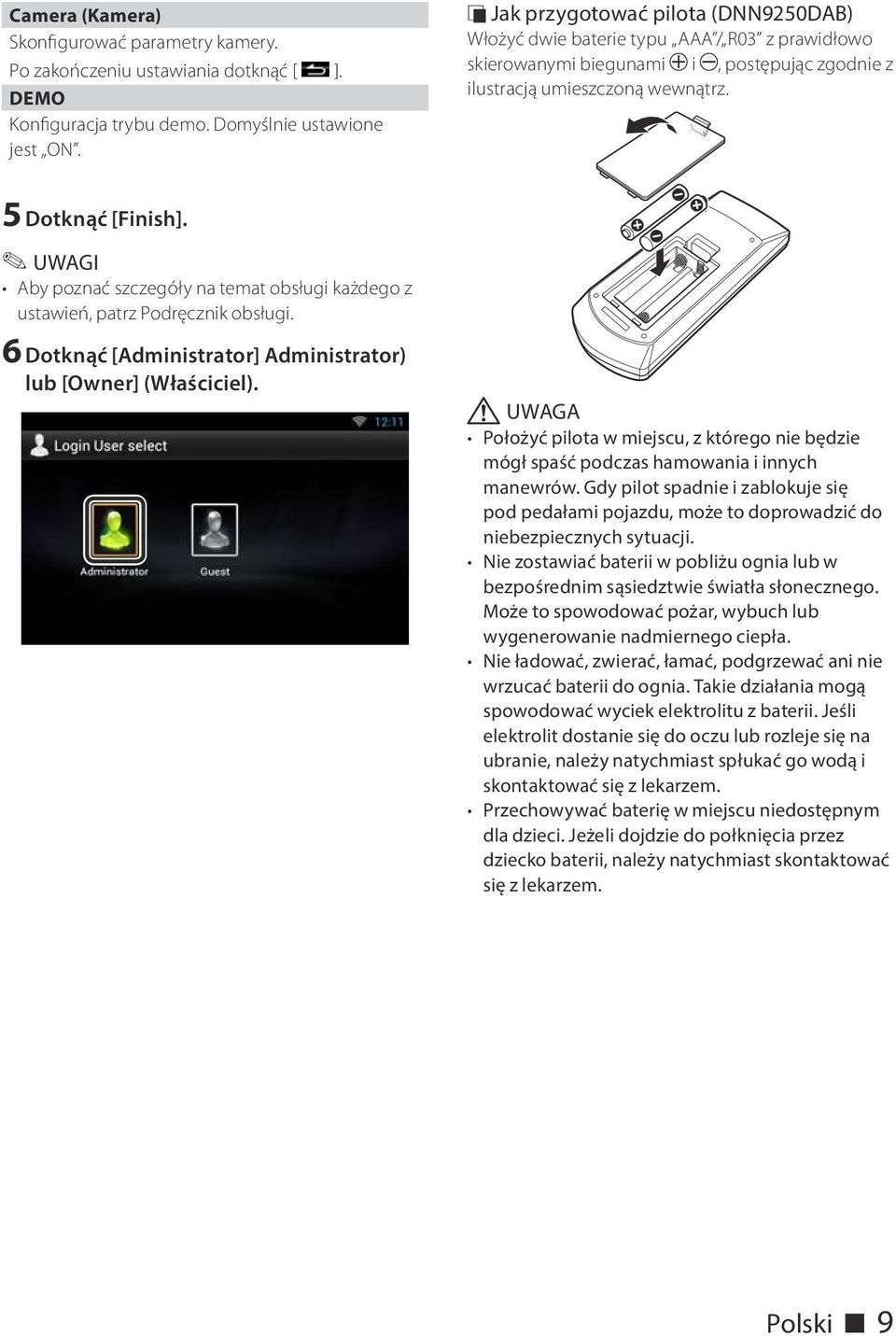

9 Camera (Kamera) Skonfigurować parametry kamery. Po zakończeniu ustawiania dotknąć [ ]. DEMO Konfiguracja trybu demo. Domyślnie ustawione jest ON. ÑÑJak przygotować pilota (DNN9250DAB) Włożyć dwie baterie typu AAA / R03 z prawidłowo skierowanymi biegunami i, postępując zgodnie z ilustracją umieszczoną wewnątrz. 5 Dotknąć [Finish]. Aby poznać szczegóły na temat obsługi każdego z ustawień, patrz Podręcznik obsługi. 6 Dotknąć [Administrator] Administrator) lub [Owner] (Właściciel).!! UWAGA Położyć pilota w miejscu, z którego nie będzie mógł spaść podczas hamowania i innych manewrów. Gdy pilot spadnie i zablokuje się pod pedałami pojazdu, może to doprowadzić do niebezpiecznych sytuacji. Nie zostawiać baterii w pobliżu ognia lub w bezpośrednim sąsiedztwie światła słonecznego. Może to spowodować pożar, wybuch lub wygenerowanie nadmiernego ciepła. Nie ładować, zwierać, łamać, podgrzewać ani nie wrzucać baterii do ognia. Takie działania mogą spowodować wyciek elektrolitu z baterii. Jeśli elektrolit dostanie się do oczu lub rozleje się na ubranie, należy natychmiast spłukać go wodą i skontaktować się z lekarzem. Przechowywać baterię w miejscu niedostępnym dla dzieci. Jeżeli dojdzie do połknięcia przez dziecko baterii, należy natychmiast skontaktować się z lekarzem. Polski ñ 9

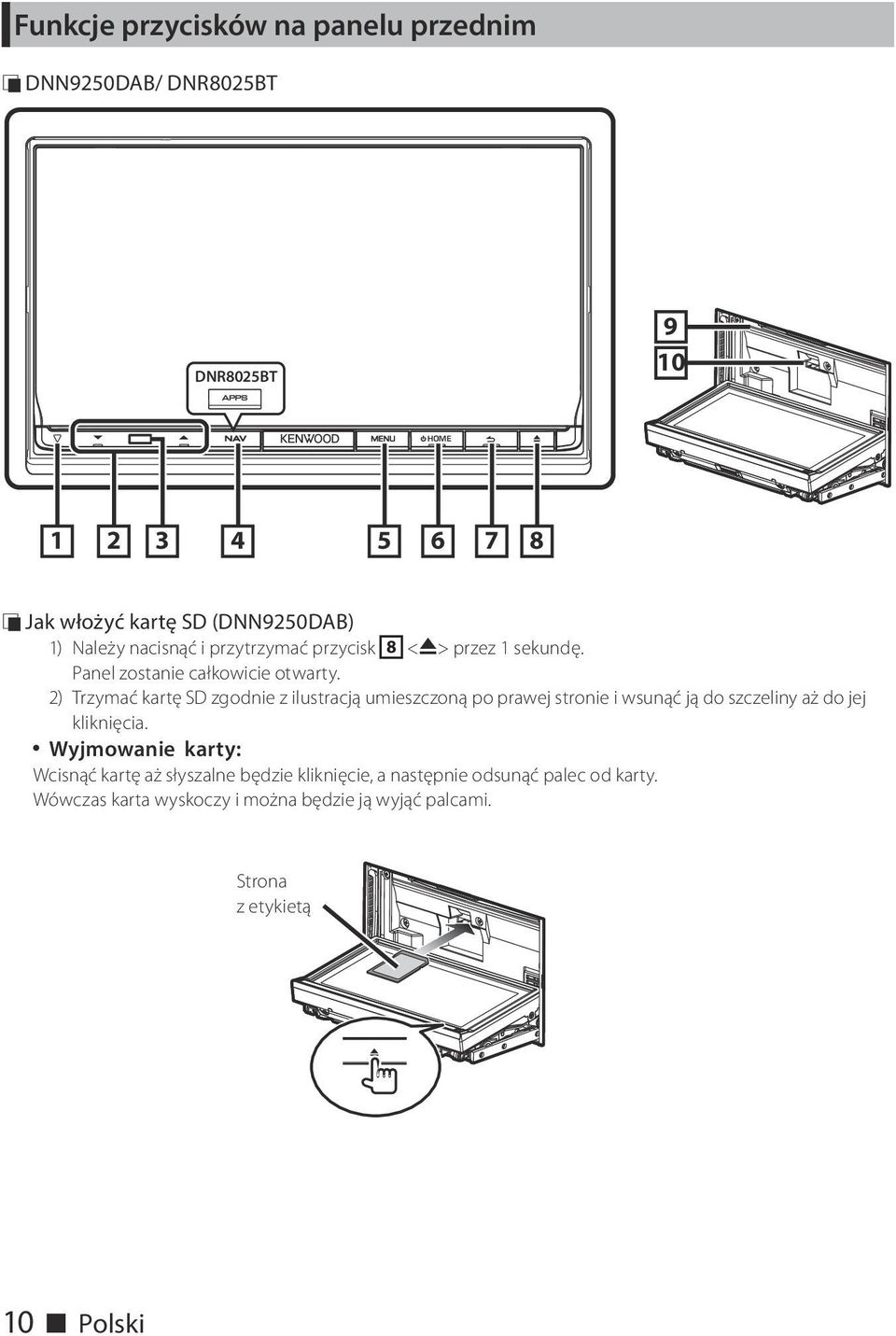

10 Funkcje przycisków na panelu przednim ÑÑDNN9250DAB/ DNR8025BT DNR8025BT 9 10 HOME ÑÑJak włożyć kartę SD (DNN9250DAB) 1) Należy nacisnąć i przytrzymać przycisk 8 <G> przez 1 sekundę. Panel zostanie całkowicie otwarty. 2) Trzymać kartę SD zgodnie z ilustracją umieszczoną po prawej stronie i wsunąć ją do szczeliny aż do jej kliknięcia. Wyjmowanie karty: Wcisnąć kartę aż słyszalne będzie kliknięcie, a następnie odsunąć palec od karty. Wówczas karta wyskoczy i można będzie ją wyjąć palcami. Strona z etykietą 0 10 ñ Polski

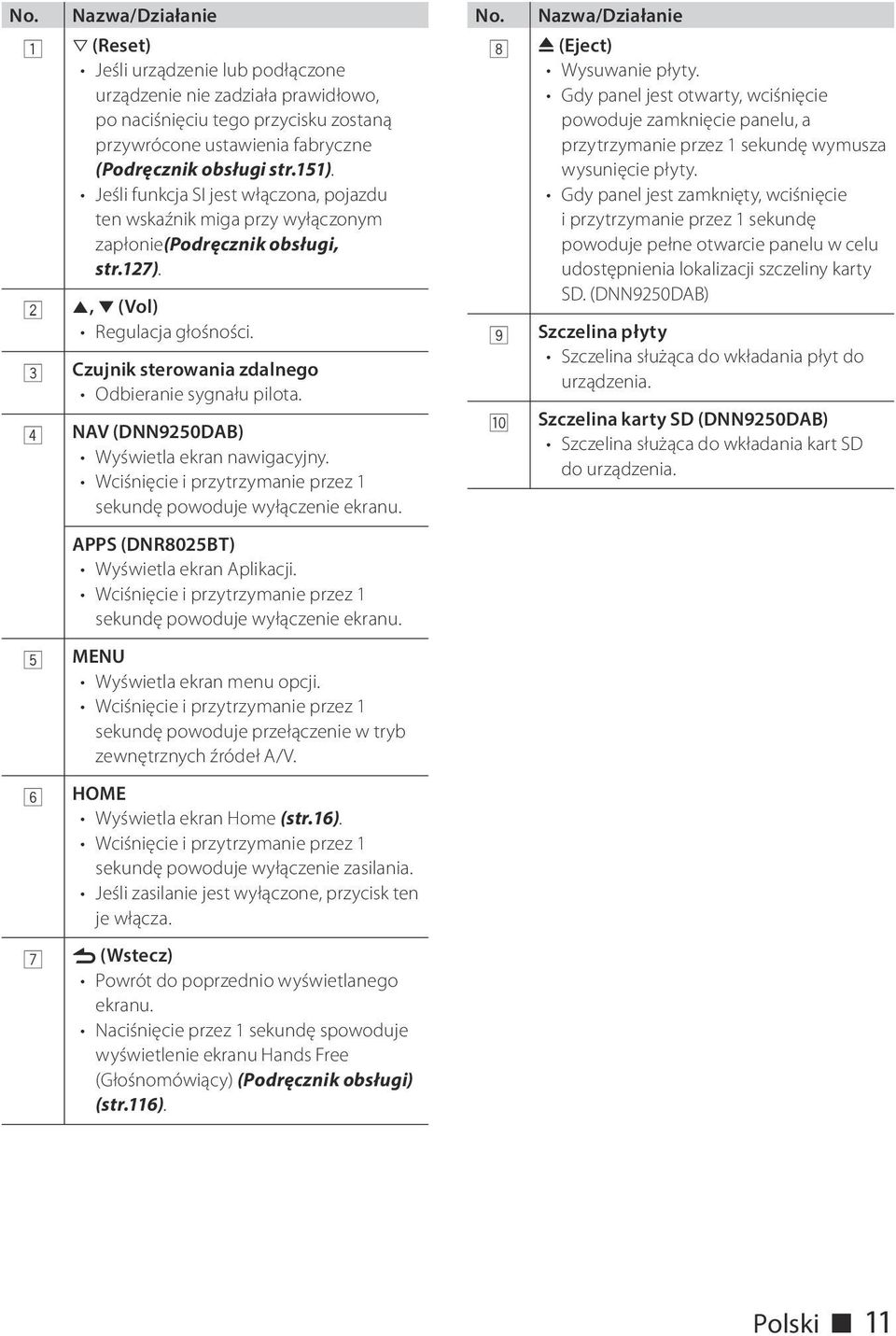

11 No. Nazwa/Działanie 1 s (Reset) Jeśli urządzenie lub podłączone urządzenie nie zadziała prawidłowo, po naciśnięciu tego przycisku zostaną przywrócone ustawienia fabryczne (Podręcznik obsługi str.151). Jeśli funkcja SI jest włączona, pojazdu ten wskaźnik miga przy wyłączonym zapłonie(podręcznik obsługi, str.127). 2 R, S (Vol) Regulacja głośności. 3 Czujnik sterowania zdalnego Odbieranie sygnału pilota. 4 NAV (DNN9250DAB) Wyświetla ekran nawigacyjny. Wciśnięcie i przytrzymanie przez 1 sekundę powoduje wyłączenie ekranu. No. Nazwa/Działanie 8 G (Eject) Wysuwanie płyty. Gdy panel jest otwarty, wciśnięcie powoduje zamknięcie panelu, a przytrzymanie przez 1 sekundę wymusza wysunięcie płyty. Gdy panel jest zamknięty, wciśnięcie i przytrzymanie przez 1 sekundę powoduje pełne otwarcie panelu w celu udostępnienia lokalizacji szczeliny karty SD. (DNN9250DAB) 9 Szczelina płyty Szczelina służąca do wkładania płyt do urządzenia. p Szczelina karty SD (DNN9250DAB) Szczelina służąca do wkładania kart SD do urządzenia. APPS (DNR8025BT) Wyświetla ekran Aplikacji. Wciśnięcie i przytrzymanie przez 1 sekundę powoduje wyłączenie ekranu. 5 MENU Wyświetla ekran menu opcji. Wciśnięcie i przytrzymanie przez 1 sekundę powoduje przełączenie w tryb zewnętrznych źródeł A/V. 6 HOME Wyświetla ekran Home (str.16). Wciśnięcie i przytrzymanie przez 1 sekundę powoduje wyłączenie zasilania. Jeśli zasilanie jest wyłączone, przycisk ten je włącza. 7 6 (Wstecz) Powrót do poprzednio wyświetlanego ekranu. Naciśnięcie przez 1 sekundę spowoduje wyświetlenie ekranu Hands Free (Głośnomówiący) (Podręcznik obsługi) (str.116). Polski ñ 11

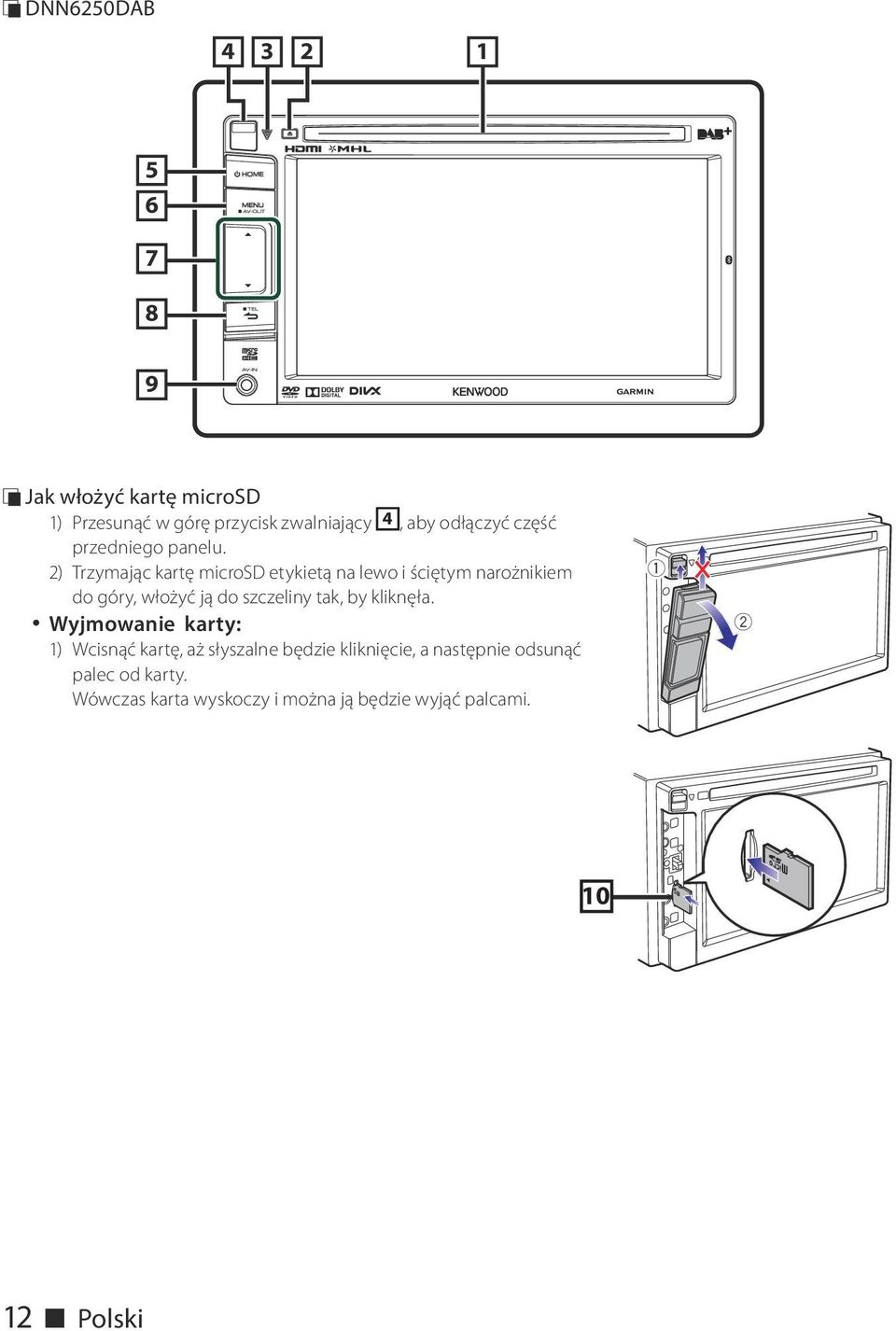

12 ÑÑDNN6250DAB ÑÑJak włożyć kartę microsd 1) Przesunąć w górę przycisk zwalniający 4, aby odłączyć część przedniego panelu. 2) Trzymając kartę microsd etykietą na lewo i ściętym narożnikiem do góry, włożyć ją do szczeliny tak, by kliknęła. Wyjmowanie karty: 1) Wcisnąć kartę, aż słyszalne będzie kliknięcie, a następnie odsunąć palec od karty. Wówczas karta wyskoczy i można ją będzie wyjąć palcami ñ Polski

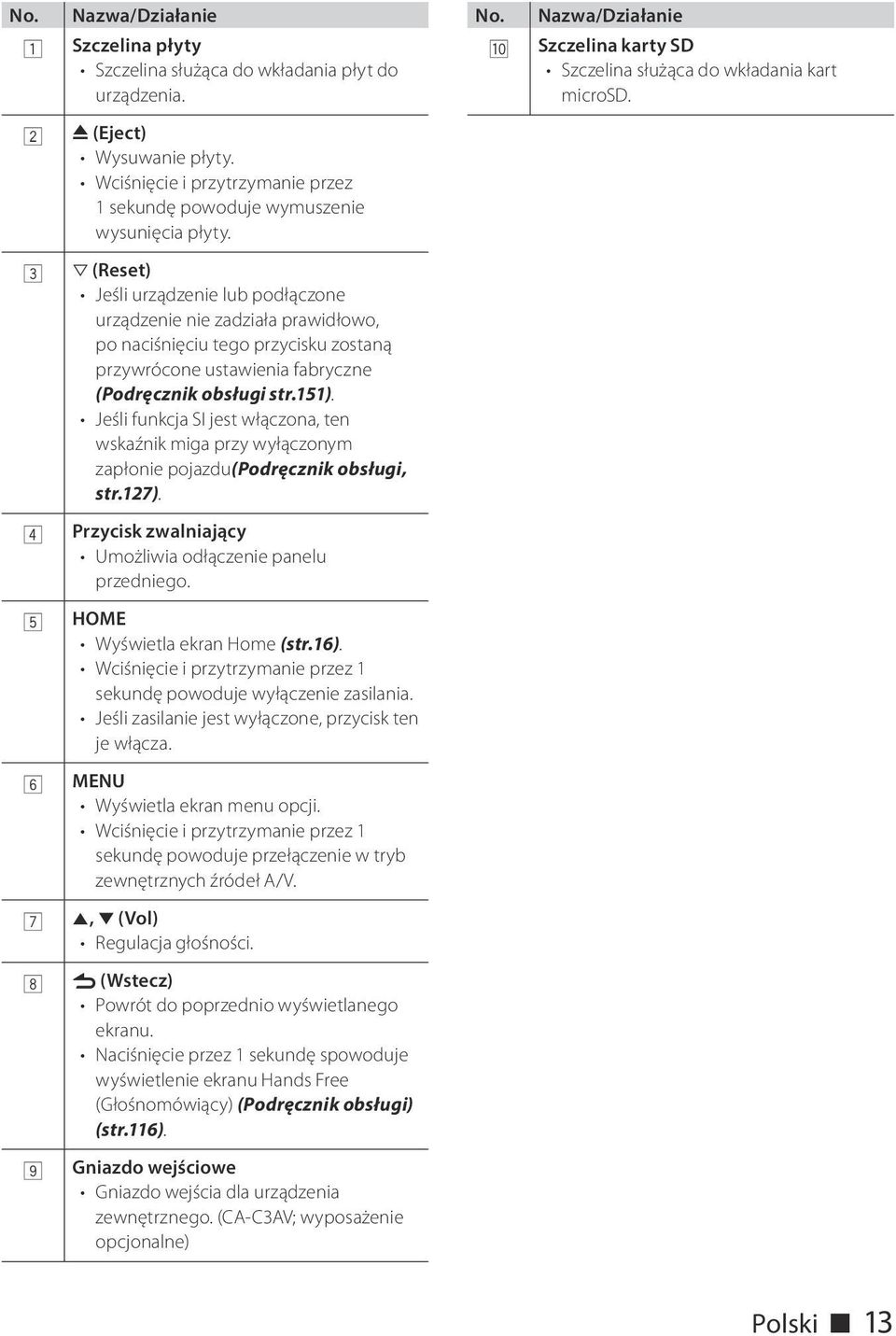

13 No. Nazwa/Działanie 1 Szczelina płyty Szczelina służąca do wkładania płyt do urządzenia. 2 G (Eject) Wysuwanie płyty. Wciśnięcie i przytrzymanie przez 1 sekundę powoduje wymuszenie wysunięcia płyty. 3 s (Reset) Jeśli urządzenie lub podłączone urządzenie nie zadziała prawidłowo, po naciśnięciu tego przycisku zostaną przywrócone ustawienia fabryczne (Podręcznik obsługi str.151). Jeśli funkcja SI jest włączona, ten wskaźnik miga przy wyłączonym zapłonie pojazdu(podręcznik obsługi, str.127). 4 Przycisk zwalniający Umożliwia odłączenie panelu przedniego. 5 HOME Wyświetla ekran Home (str.16). Wciśnięcie i przytrzymanie przez 1 sekundę powoduje wyłączenie zasilania. Jeśli zasilanie jest wyłączone, przycisk ten je włącza. 6 MENU Wyświetla ekran menu opcji. Wciśnięcie i przytrzymanie przez 1 sekundę powoduje przełączenie w tryb zewnętrznych źródeł A/V. 7 R, S (Vol) Regulacja głośności. 8 6 (Wstecz) Powrót do poprzednio wyświetlanego ekranu. Naciśnięcie przez 1 sekundę spowoduje wyświetlenie ekranu Hands Free (Głośnomówiący) (Podręcznik obsługi) (str.116). 9 Gniazdo wejściowe Gniazdo wejścia dla urządzenia zewnętrznego. (CA-C3AV; wyposażenie opcjonalne) No. p Nazwa/Działanie Szczelina karty SD Szczelina służąca do wkładania kart microsd. Polski ñ 13

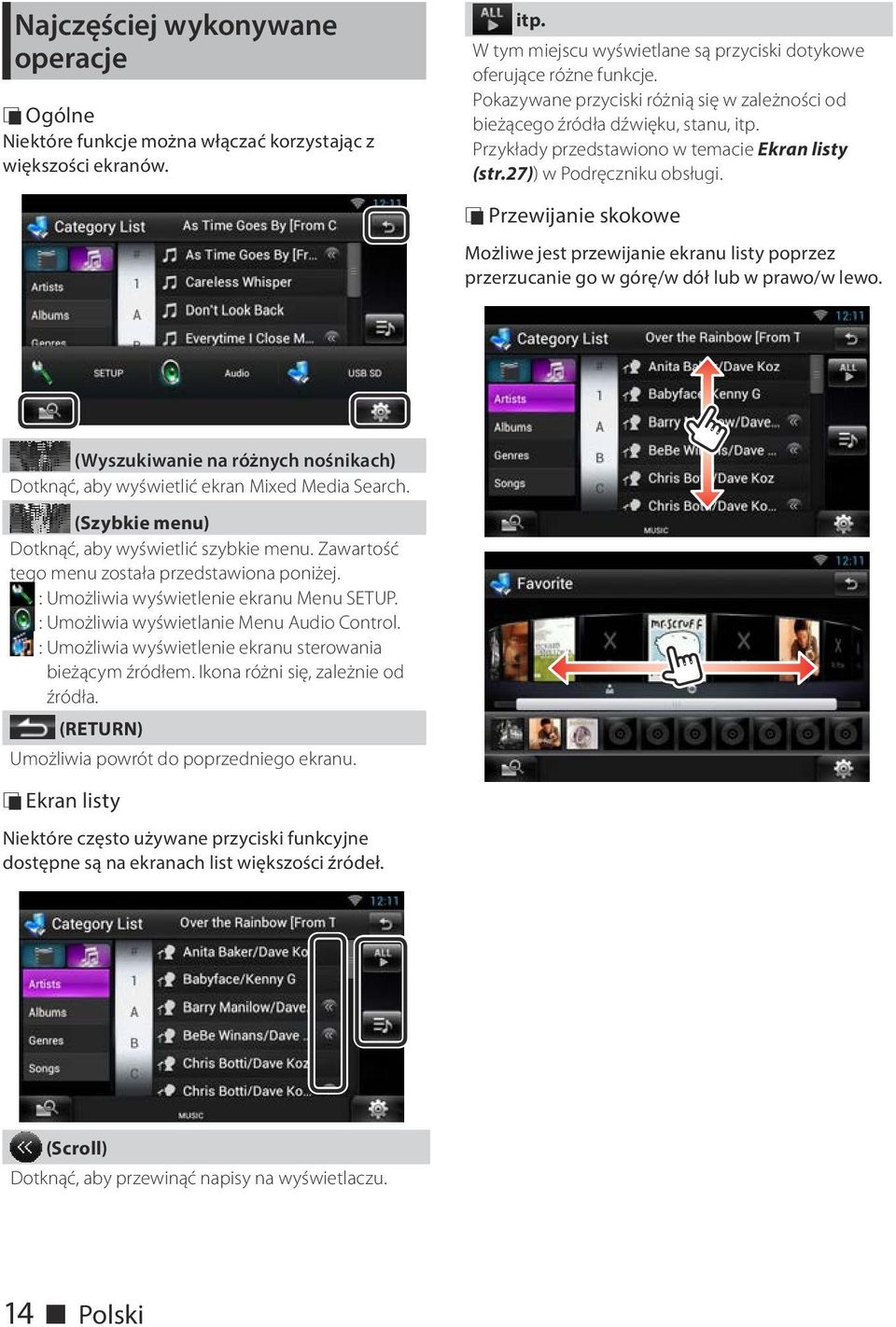

14 Najczęściej wykonywane operacje ÑÑOgólne Niektóre funkcje można włączać korzystając z większości ekranów. itp. W tym miejscu wyświetlane są przyciski dotykowe oferujące różne funkcje. Pokazywane przyciski różnią się w zależności od bieżącego źródła dźwięku, stanu, itp. Przykłady przedstawiono w temacie Ekran listy (str.27)) w Podręczniku obsługi. ÑÑPrzewijanie skokowe Możliwe jest przewijanie ekranu listy poprzez przerzucanie go w górę/w dół lub w prawo/w lewo. (Wyszukiwanie na różnych nośnikach) Dotknąć, aby wyświetlić ekran Mixed Media Search. (Szybkie menu) Dotknąć, aby wyświetlić szybkie menu. Zawartość tego menu została przedstawiona poniżej. : Umożliwia wyświetlenie ekranu Menu SETUP. : Umożliwia wyświetlanie Menu Audio Control. : Umożliwia wyświetlenie ekranu sterowania bieżącym źródłem. Ikona różni się, zależnie od źródła. (RETURN) Umożliwia powrót do poprzedniego ekranu. ÑÑEkran listy Niektóre często używane przyciski funkcyjne dostępne są na ekranach list większości źródeł. (Scroll) Dotknąć, aby przewinąć napisy na wyświetlaczu. 14 ñ Polski

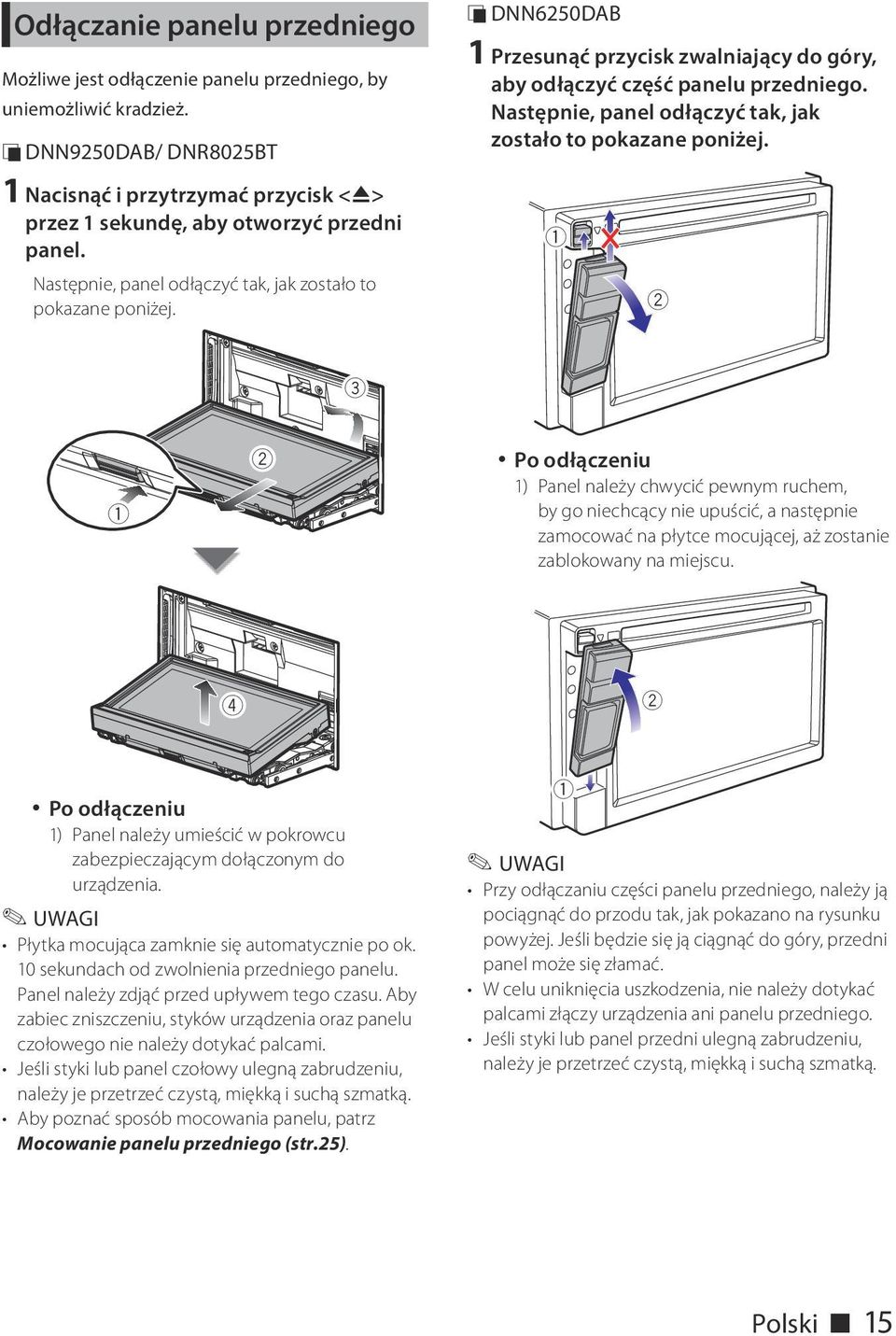

15 Odłączanie panelu przedniego Możliwe jest odłączenie panelu przedniego, by uniemożliwić kradzież. ÑÑDNN9250DAB/ DNR8025BT 1 Nacisnąć i przytrzymać przycisk <0> przez 1 sekundę, aby otworzyć przedni panel. Następnie, panel odłączyć tak, jak zostało to pokazane poniżej. ÑÑDNN6250DAB 1 Przesunąć przycisk zwalniający do góry, aby odłączyć część panelu przedniego. Następnie, panel odłączyć tak, jak zostało to pokazane poniżej Po odłączeniu 1) Panel należy chwycić pewnym ruchem, by go niechcący nie upuścić, a następnie zamocować na płytce mocującej, aż zostanie zablokowany na miejscu. 4 2 Po odłączeniu 1) Panel należy umieścić w pokrowcu zabezpieczającym dołączonym do urządzenia. Płytka mocująca zamknie się automatycznie po ok. 10 sekundach od zwolnienia przedniego panelu. Panel należy zdjąć przed upływem tego czasu. Aby zabiec zniszczeniu, styków urządzenia oraz panelu czołowego nie należy dotykać palcami. Jeśli styki lub panel czołowy ulegną zabrudzeniu, należy je przetrzeć czystą, miękką i suchą szmatką. Aby poznać sposób mocowania panelu, patrz Mocowanie panelu przedniego (str.25). 1 UWAGI Przy odłączaniu części panelu przedniego, należy ją pociągnąć do przodu tak, jak pokazano na rysunku powyżej. Jeśli będzie się ją ciągnąć do góry, przedni panel może się złamać. W celu uniknięcia uszkodzenia, nie należy dotykać palcami złączy urządzenia ani panelu przedniego. Jeśli styki lub panel przedni ulegną zabrudzeniu, należy je przetrzeć czystą, miękką i suchą szmatką. Polski ñ 15

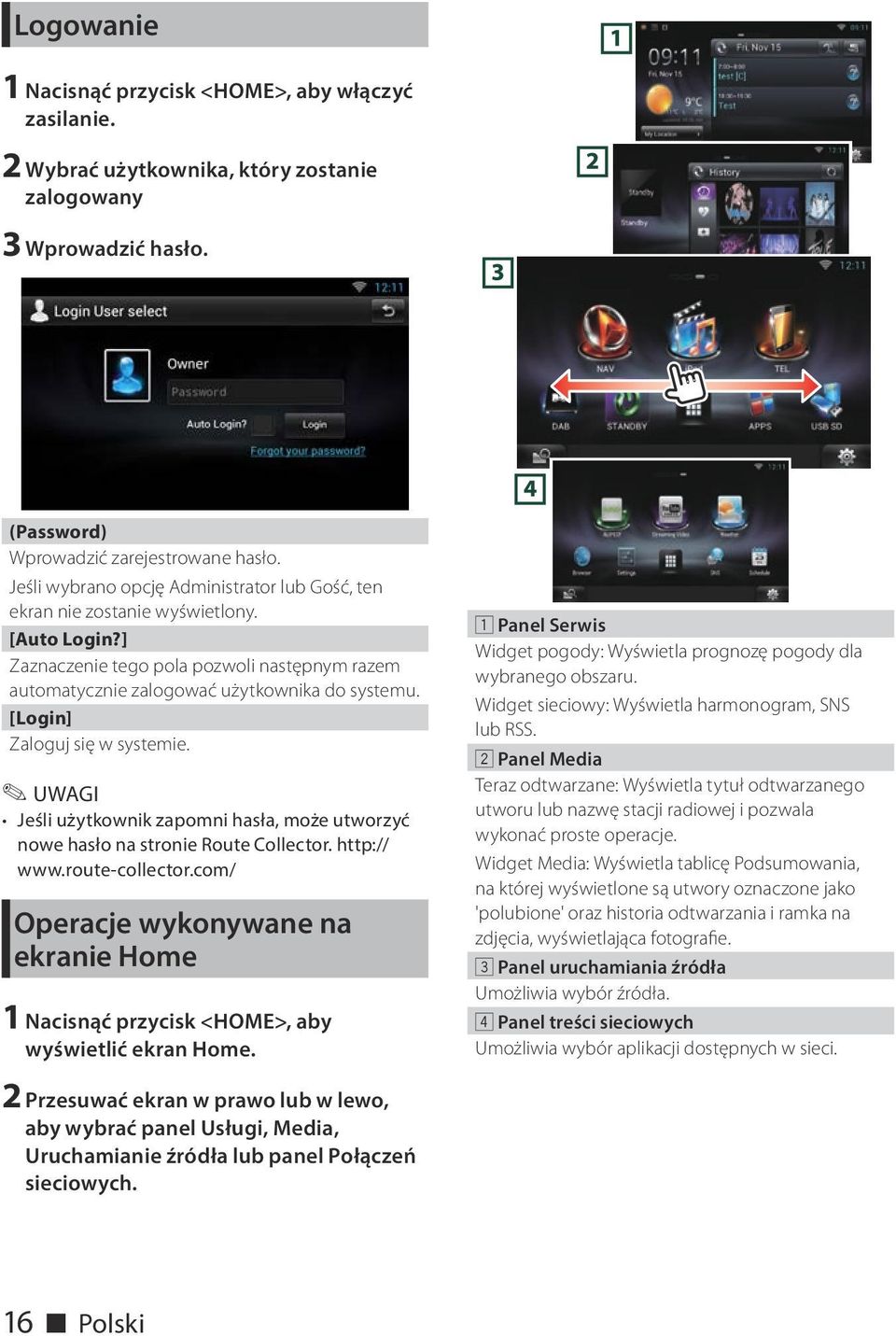

16 Logowanie 1 Nacisnąć przycisk <HOME>, aby włączyć zasilanie. 2 Wybrać użytkownika, który zostanie zalogowany 3 Wprowadzić hasło. (Password) Wprowadzić zarejestrowane hasło. Jeśli wybrano opcję Administrator lub Gość, ten ekran nie zostanie wyświetlony. [Auto Login?] Zaznaczenie tego pola pozwoli następnym razem automatycznie zalogować użytkownika do systemu. [Login] Zaloguj się w systemie. Jeśli użytkownik zapomni hasła, może utworzyć nowe hasło na stronie Route Collector. Operacje wykonywane na ekranie Home 1 Nacisnąć przycisk <HOME>, aby wyświetlić ekran Home. 1 Panel Serwis Widget pogody: Wyświetla prognozę pogody dla wybranego obszaru. Widget sieciowy: Wyświetla harmonogram, SNS lub RSS. 2 Panel Media Teraz odtwarzane: Wyświetla tytuł odtwarzanego utworu lub nazwę stacji radiowej i pozwala wykonać proste operacje. Widget Media: Wyświetla tablicę Podsumowania, na której wyświetlone są utwory oznaczone jako 'polubione' oraz historia odtwarzania i ramka na zdjęcia, wyświetlająca fotografie. 3 Panel uruchamiania źródła Umożliwia wybór źródła. 4 Panel treści sieciowych Umożliwia wybór aplikacji dostępnych w sieci. 2 Przesuwać ekran w prawo lub w lewo, aby wybrać panel Usługi, Media, Uruchamianie źródła lub panel Połączeń sieciowych. 16 ñ Polski

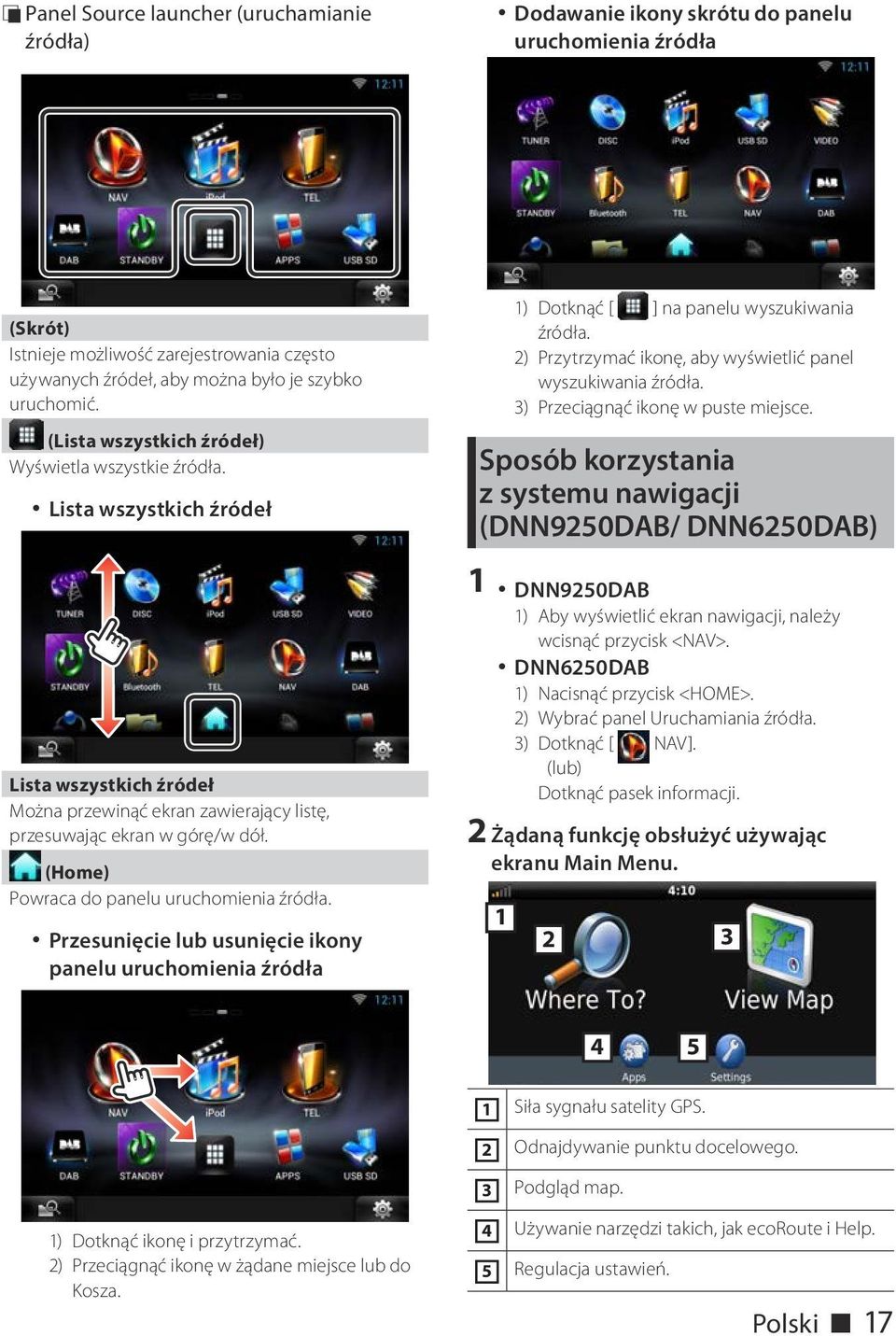

17 ÑÑPanel Source launcher (uruchamianie źródła) Dodawanie ikony skrótu do panelu uruchomienia źródła (Skrót) Istnieje możliwość zarejestrowania często używanych źródeł, aby można było je szybko uruchomić. (Lista wszystkich źródeł) Wyświetla wszystkie źródła. Lista wszystkich źródeł Lista wszystkich źródeł Można przewinąć ekran zawierający listę, przesuwając ekran w górę/w dół. (Home) Powraca do panelu uruchomienia źródła. Przesunięcie lub usunięcie ikony panelu uruchomienia źródła 1) Dotknąć [ ] na panelu wyszukiwania źródła. 2) Przytrzymać ikonę, aby wyświetlić panel wyszukiwania źródła. 3) Przeciągnąć ikonę w puste miejsce. Sposób korzystania z systemu nawigacji (DNN9250DAB/ DNN6250DAB) 1 DNN9250DAB 1) Aby wyświetlić ekran nawigacji, należy wcisnąć przycisk <NAV>. DNN6250DAB 1) Nacisnąć przycisk <HOME>. 2) Wybrać panel Uruchamiania źródła. 3) Dotknąć [ NAV]. (lub) Dotknąć pasek informacji. 2 Żądaną funkcję obsłużyć używając ekranu Main Menu Siła sygnału satelity GPS. 2 Odnajdywanie punktu docelowego. 3 Podgląd map. 1) Dotknąć ikonę i przytrzymać. 2) Przeciągnąć ikonę w żądane miejsce lub do Kosza. 4 Używanie narzędzi takich, jak ecoroute i Help. 5 Regulacja ustawień. Polski ñ 17

18 W Help można uzyskać dodatkowe informacje na temat korzystania z systemu nawigacji. Aby wyświetlić funkcję Help, należy dotknąć [Apps] (Narzędzia), a następnie [Help] Aby uzyskać dodatkowe informacje na temat systemu nawigacji, należy pobrać najnowszą wersję instrukcji obsługi ze strony manual.kenwood.com/ edition/im Wprowadzić punkt docelowy i rozpocząć nawigowanie. Odnajdywanie ważnych obiektów 1) Dotknąć [Where To?]. 2) Wybrać kategorię i podkategorię. 3) Wybrać punkt docelowy. 4) Dotknąć [Go!]. Aby wpisać litery, które zawiera nazwa, należy dotknąć paska Search (Wyszukiwanie) i wpisać litery. 4 Podążać trasą do punktu docelowego. Funkcja ikony limitu prędkości pełni rolę wyłącznie informacyjną i nie zdejmuje z kierowcy odpowiedzialności za przestrzeganie wszystkich znaków ograniczenia prędkości oraz zachowania bezpiecznej oceny sytuacji na drodze. Garmin i JVC KENWOOD nie będą odpowiadać za jakiekolwiek mandaty drogowe lub upomnienia, które można otrzymać za niestosowanie się do odpowiednich przepisów i znaków drogowych. Trasa oznaczona jest linią purpurowo-różową. Podczas jazdy system nawigacji prowadzi do punktu docelowego z wykorzystaniem wskazówek głosowych, strzałek na mapie oraz wskazówek podawanych na górze mapy. Jeśli kierowca zboczy z pierwotnej trasy, system nawigacji ponownie ustali trasę. 1 Podgląd strony Next Turn lub podgląd strony skrzyżowania, jeśli dostępna. 2 Podgląd strony Turn List. 3 Podgląd strony Gdzie jestem / Where Am I? 4 Zatrzymanie aktualnej trasy. 5 Wyświetlanie informacji o ruchu drogowym na wybranej trasie. 6 Przywrócenie Main Menu. 7 Wyświetlanie pola innych danych. 8 Podgląd Trip Computer. 9 Wyświetlanie innych opcji. Aby obejrzeć inny obszar mapy, należy ją dotknąć i przeciągnąć. Podczas jazdy na ważniejszych drogach na ekranie może pojawić się ikona limitu prędkości. Dodawanie postoju 1) Podczas nawigowania trasą dotknąć [ ], a następnie [Where To?]. 2) Wyszukać dodatkowy postój. 3) Dotknąć [Go!]. 4) Dotknąć [Add to Active Route] (Dodaj do aktywnej trasy), aby dodać ten postój przed twoim punktem docelowym. Zbaczanie z trasy 1) Podczas nawigowania trasą dotknąć [ ]. 2) Dotknąć [ ]. ÑÑInne funkcje Ręczne unikanie korków w trasie 1) Na mapie dotknąć ikonę korków. 2) Dotknąć [Traffic On Route]. 3) Jeśli zachodzi taka potrzeba, dotknąć strzałki, by podejrzeć inne opóźnienia związane z korkami występujące na trasie. 4) Dotknąć [ ] > [Avoid] (Uniknij). 18 ñ Polski

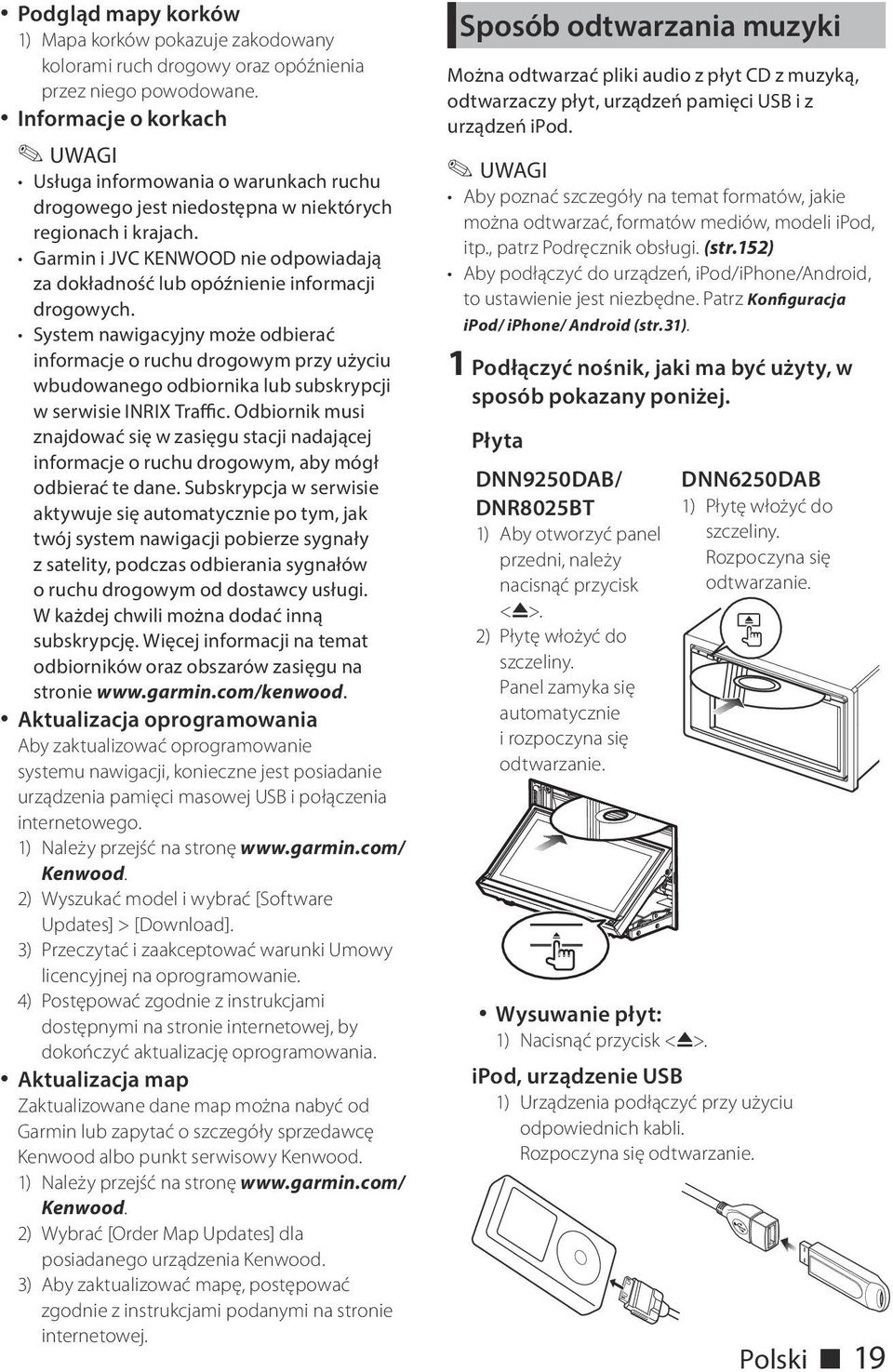

19 Podgląd mapy korków 1) Mapa korków pokazuje zakodowany kolorami ruch drogowy oraz opóźnienia przez niego powodowane. Informacje o korkach Usługa informowania o warunkach ruchu drogowego jest niedostępna w niektórych regionach i krajach. Garmin i JVC KENWOOD nie odpowiadają za dokładność lub opóźnienie informacji drogowych. System nawigacyjny może odbierać informacje o ruchu drogowym przy użyciu wbudowanego odbiornika lub subskrypcji w serwisie INRIX Traffic. Odbiornik musi znajdować się w zasięgu stacji nadającej informacje o ruchu drogowym, aby mógł odbierać te dane. Subskrypcja w serwisie aktywuje się automatycznie po tym, jak twój system nawigacji pobierze sygnały z satelity, podczas odbierania sygnałów o ruchu drogowym od dostawcy usługi. W każdej chwili można dodać inną subskrypcję. Więcej informacji na temat odbiorników oraz obszarów zasięgu na stronie Aktualizacja oprogramowania Aby zaktualizować oprogramowanie systemu nawigacji, konieczne jest posiadanie urządzenia pamięci masowej USB i połączenia internetowego. 1) Należy przejść na stronę Kenwood. 2) Wyszukać model i wybrać [Software Updates] > [Download]. 3) Przeczytać i zaakceptować warunki Umowy licencyjnej na oprogramowanie. 4) Postępować zgodnie z instrukcjami dostępnymi na stronie internetowej, by dokończyć aktualizację oprogramowania. Aktualizacja map Zaktualizowane dane map można nabyć od Garmin lub zapytać o szczegóły sprzedawcę Kenwood albo punkt serwisowy Kenwood. 1) Należy przejść na stronę Kenwood. 2) Wybrać [Order Map Updates] dla posiadanego urządzenia Kenwood. 3) Aby zaktualizować mapę, postępować zgodnie z instrukcjami podanymi na stronie internetowej. Sposób odtwarzania muzyki Można odtwarzać pliki audio z płyt CD z muzyką, odtwarzaczy płyt, urządzeń pamięci USB i z urządzeń ipod. Aby poznać szczegóły na temat formatów, jakie można odtwarzać, formatów mediów, modeli ipod, itp., patrz Podręcznik obsługi. (str.152) Aby podłączyć do urządzeń, ipod/iphone/android, to ustawienie jest niezbędne. Patrz Konfiguracja ipod/ iphone/ Android (str.31). 1 Podłączyć nośnik, jaki ma być użyty, w sposób pokazany poniżej. Płyta DNN9250DAB/ DNR8025BT 1) Aby otworzyć panel przedni, należy nacisnąć przycisk <G>. 2) Płytę włożyć do szczeliny. Panel zamyka się automatycznie i rozpoczyna się odtwarzanie. 0 DNN6250DAB 1) Płytę włożyć do szczeliny. Rozpoczyna się odtwarzanie. Wysuwanie płyt: 1) Nacisnąć przycisk <G>. ipod, urządzenie USB 1) Urządzenia podłączyć przy użyciu odpowiednich kabli. Rozpoczyna się odtwarzanie. Polski ñ 19

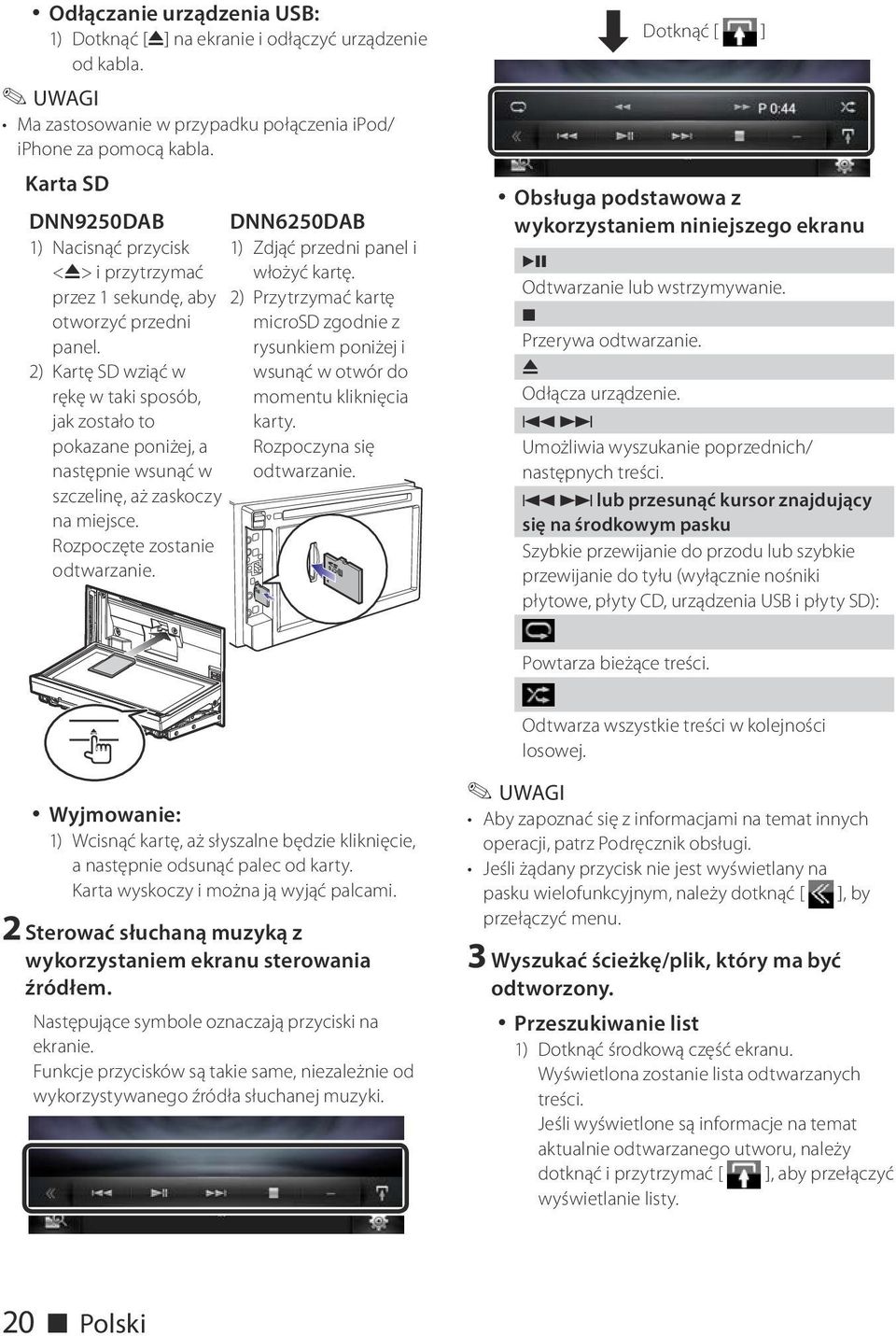

20 Odłączanie urządzenia USB: 1) Dotknąć [G] na ekranie i odłączyć urządzenie od kabla. Ma zastosowanie w przypadku połączenia ipod/ iphone za pomocą kabla. Karta SD DNN9250DAB DNN6250DAB 1) Nacisnąć przycisk 1) Zdjąć przedni panel i <G> i przytrzymać włożyć kartę. przez 1 sekundę, aby 2) Przytrzymać kartę otworzyć przedni microsd zgodnie z panel. rysunkiem poniżej i 2) Kartę SD wziąć w wsunąć w otwór do rękę w taki sposób, momentu kliknięcia jak zostało to karty. pokazane poniżej, a Rozpoczyna się następnie wsunąć w odtwarzanie. szczelinę, aż zaskoczy na miejsce. Rozpoczęte zostanie odtwarzanie. Z Dotknąć [ ] Obsługa podstawowa z wykorzystaniem niniejszego ekranu L Odtwarzanie lub wstrzymywanie. I Przerywa odtwarzanie. G Odłącza urządzenie. E F Umożliwia wyszukanie poprzednich/ następnych treści. E F lub przesunąć kursor znajdujący się na środkowym pasku Szybkie przewijanie do przodu lub szybkie przewijanie do tyłu (wyłącznie nośniki płytowe, płyty CD, urządzenia USB i płyty SD): Powtarza bieżące treści. 0 Wyjmowanie: 1) Wcisnąć kartę, aż słyszalne będzie kliknięcie, a następnie odsunąć palec od karty. Karta wyskoczy i można ją wyjąć palcami. 2 Sterować słuchaną muzyką z wykorzystaniem ekranu sterowania źródłem. Następujące symbole oznaczają przyciski na ekranie. Funkcje przycisków są takie same, niezależnie od wykorzystywanego źródła słuchanej muzyki. Odtwarza wszystkie treści w kolejności losowej. Aby zapoznać się z informacjami na temat innych operacji, patrz Podręcznik obsługi. Jeśli żądany przycisk nie jest wyświetlany na pasku wielofunkcyjnym, należy dotknąć [ ], by przełączyć menu. 3 Wyszukać ścieżkę/plik, który ma być odtworzony. Przeszukiwanie list 1) Dotknąć środkową część ekranu. Wyświetlona zostanie lista odtwarzanych treści. Jeśli wyświetlone są informacje na temat aktualnie odtwarzanego utworu, należy dotknąć i przytrzymać [ ], aby przełączyć wyświetlanie listy. 20 ñ Polski

21 3 3 Wyszukiwanie zawężone 1) Dotknąć [ ]. 2) Dotknąć, aby określić żądany sposób zawężenia. Lista zostanie zawężona z wykorzystaniem wybranej pozycji. 3) Dotknąć żądaną pozycję. Szczegółowe informacje na temat operacji wyszukiwania znajdują się w rozdziale Operacja wyszukiwania (str.78) w Podręczniku obsługi. Sposób odtwarzania nośników Można odtworzyć wideo z DVD, wideo z CD (VCD), pliki filmowe z płyt, pliki z urządzenia ipod i obrazy z pamięci USB. Aby poznać szczegóły na temat formatów, jakie mogą być odtwarzane, formatów urządzeń, itp., patrz Podręcznik obsługi. 1 Podłączyć nośnik, z którego mają być odtworzone treści. Informacje o sposobie podłączania można znaleźć w temacie Sposób odtwarzania muzyki (str.19). 2 Ustawienia filmu można obsługiwać dotykając ekranu. Poszczególne obszary ekranu odpowiadają różnym funkcjom. 1 2 No. Nazwa/Działanie 1 Wyświetla ekran Movie control. 2 Wyświetlanie ekranu sterowania źródłami. 3 Wyszukiwanie następnych/poprzednich treści lub pliku. Przewijanie od środka wyświetlacza w lewo lub w prawo powoduje szybkie przewijanie do tyłu lub do przodu. Aby zatrzymać szybkie przewijanie do tyłu/ do przodu, należy dotknąć środkową część wyświetlacza.* 1 * 1 Dla ipod/usb, funkcja ta może być niedostępna ze względu na format odtwarzanego pliku. Aby dowiedzieć się więcej na temat operacji dostępnych z ekranu sterowania źródłem, patrz Sposób odtwarzania muzyki (str.19). Natomiast nie jest dostępne wyszukiwanie według kategorii/łącza/okładki albumu. Obsługa radia 1 Naciśnij dwukrotnie przycisk <HOME>, aby przejść do panelu uruchomienia źródła. 2 Dotknąć [ ] w panelu Uruchamiania źródła. 3 Dotknąć [TUNER]. Urządzenie przełączy się w tryb źródła tuner. 4 Obsłużyć na ekranie sterowanie źródłem. Wyszukiwanie stacji 1) Dotknąć [ ]. Wyświetlone zostanie menu funkcji pomocniczych. Polski ñ 21

22 2) Aby wybrać pasmo, należy dotknąć [AM] lub [FM]. 3) Dotknąć [4] lub [ ], by dostroić sygnał żądanej stacji. 2) Dotknąć [ ] w panelu Uruchamiania źródła. 3) Dotknąć [STANDBY]. 4) Nacisnąć i przytrzymać przycisk < 6 >. 5) Dotknąć [ ]. Automatyczne wprowadzanie do pamięci 1) Dotknąć [ ]. Wyświetlone zostanie menu funkcji pomocniczych. 2) Aby wybrać pasmo, należy dotknąć [AM] lub [FM]. 3) Dotknąć [ ]. 4) Dotknąć [AME]. 5) W menu funkcji pomocniczych dotknąć [4] lub [ ]. Rozpoczęte zostanie automatyczne wprowadzanie do pamięci. Przywoływanie wstępnie ustawionej stacji 1) Dotknąć [P#]. Listę wstępnie ustawionych można również wyświetlić dotykając częstotliwość wyświetlaną na środku. Informacje o innych operacjach można znaleźć w temacie Podstawowa obsługa radia (str.96) w Podręczniku obsługi. Sposób wykonywania połączenia Możliwe jest korzystanie z telefonu komórkowego Bluetooth, jeśli jest skojarzony z urządzeniem. 1 Telefon komórkowy zarejestrować w urządzeniu. Wykonać przedstawioną poniżej procedurę. Szczegółowy opis operacji można znaleźć w temacie Rejestrowanie urządzenia Bluetooth (str.113) w Podręczniku obsługi. 1) Naciśnij dwukrotnie przycisk <HOME>, aby przejść do panelu uruchomienia źródła. 22 ñ Polski 6) Dotknąć [Search] (Wyszukiwanie). Wyświetlony zostanie ekran Searched Device List (Lista urządzeń wyszukiwanych). 7) Z listy wyświetlanej w ekranie Searched Device List wybrać posiadany telefon komórkowy. 8) Wprowadzić kod PIN z telefonu komórkowego. Rejestrowanie zostało ukończone. Kod PIN jest domyślnie ustawiony na Telefon komórkowy podłączyć do urządzenia. 1) Na ekranie Bluetooth SETUP dotknąć nazwę urządzenia, które ma zostać podłączone. 2) Dotknąć [ON] przy opcji [TEL(HFP)] na ekranie BT Connection Settings (Konfiguracja połączenia BT). Wybrany produkt zostanie podłączony do urządzenia.

23 Po zakończeniu rejestracji telefonu komórkowego, książka telefoniczna telefonu komórkowego zostaje automatycznie pobrana do radioodtwarzacza. Jeśli urządzenie ma być podłączone jako odtwarzacz audio, należy dotknąć [Audio(A2DP)]. 3 Wykonywanie lub odbieranie połączeń. Aby poznać sposób wykonywania każdej z operacji, patrz poniższa tabela. Wybieranie głosowe Można wybrać połączenie głosowe, używając funkcji rozpoznawania głosu dostępnej w telefonie komórkowym. 1) Dotknąć [ ]. 2) Wypowiedz nazwę zarejestrowaną w telefonie komórkowym. Szczegółowy opis operacji można znaleźć w temacie Korzystanie z zestawu głośnomówiącego (str.116) w podręczniku obsługi. Instalacja Nawiązywanie połączenie poprzez wprowadzenie numeru telefonu 1) Dotknąć [ ]. 2) Używając przycisków numerycznych wprowadzić numer telefonu. 3) Dotknąć [ ]. Nawiązywanie połączenie z wykorzystaniem rejestru połączeń 1) Dotknąć [ ] (połączenia przychodzące), [ ] (połączenia wychodzące) lub [ ] (połączenia nieodebrane). 2) Z listy wybrać numer telefonu. 3) Dotknąć [ ]. Nawiązywanie połączenia z wykorzystaniem książki telefonicznej 1) Dotknąć [ ]. 2) Wybrać nazwę z listy. 3) Numer wybrać z listy. 4) Dotknąć [ ]. Nawiązywanie połączenia z wykorzystaniem wstępnie ustawionego numeru 1) Dotknąć [Preset #], by nawiązać połączenie z odpowiednim numerem telefonu. ÑÑPrzed instalacją Przed rozpoczęciem instalacji urządzenia należy zapoznać się z poniższymi środkami ostrożności.!! OSTRZEŻENIE Jeśli przewód zapłonu (czerwony) i przewód akumulatora (żółty) zostaną podłączone do nadwozia pojazdu (masa), może to spowodować zwarcie prowadzące do pożaru. Przewody te zawsze należy podłączać do źródła zasilania przechodzącego przez skrzynkę z bezpiecznikami. Z przewodu zapłonu (czerwony) i przewodu akumulatora (żółty) nie należy usuwać bezpiecznika. Zasilanie musi być podłączone do przewodów poprzez bezpiecznik.!! UWAGA Urządzenie należy zainstalować w konsoli pojazdu. Podczas eksploatacji oraz krótko po niej nie należy dotykać elementu metalowego urządzenia. Elementy metalowe takie, jak radiator i obudowa nagrzewają się. Montaż i okablowanie niniejszego produktu wymagają kwalifikacji i doświadczenia. Aby zachować jak najwyższe bezpieczeństwo, montaż i okablowanie powinny zostać wykonane przez specjalistę. Należy pamiętać, by urządzenie uziemić do ujemnego zasilania o wartości 12 V prądu stałego. Urządzenia nie należy instalować w miejscu, gdzie będzie wystawione na bezpośrednie działanie promieni słonecznych lub nadmiernego ciepła albo wilgoci. Unikać należy również miejsc, gdzie Polski ñ 23

24 panuje wysokie zapylenie lub występuje możliwość ochlapania wodą. Nie stosować własnych wkrętów. Należy używać wyłącznie załączone wkręty. Jeśli użyte zostaną niewłaściwe wkręty, urządzenie może ulec uszkodzeniu. Jeśli zasilanie jest włączone (wyświetlane jest PROTECT ), kabel głośnika może być zwarty lub może dotykać nadwozia pojazdu, co powoduje aktywowanie funkcji zabezpieczeń. Dlatego należy sprawdzić kabel głośnika. Jeśli zapłon pojazdu nie posiada położenia ACC, przewody zapłonu należy podłączyć do źródła zasilania, które może być włączane i wyłączane za pomocą kluczyka zapłonowego. Jeśli przewód zapłonu zostanie podłączony do źródła zasilania ze stale doprowadzanym napięciem, jak ma to miejsce w przypadku kabli akumulatora, może to spowodować wyczerpanie akumulatora. HDMI/MHL Jeśli deska rozdzielcza posiada pokrywę, należy zainstalować urządzenie tak, aby panel czołowy MIC nie AV-IN/OUT uderzał o pokrywę podczas zamykania i otwierania. Jeśli bezpiecznik przepali się, po pierwsze należy AV-OUT sprawdzić, czy kable nie stykają się ze sobą AUDIO powodując zwarcia, a następnie bezpiecznik R L wymienić na nowy o takich samych wartościach znamionowych. Niepodłączone kable należy zaizolować używając taśmy winylowej lub wykonanej z podobnego materiału. Aby zapobiec zwarciom, nie należy zdejmować zaślepek z niepodłączonych kabli lub zacisków. Głośniki należy podłączyć bezpośrednio do odpowiednich zacisków. Urządzenie może zostać uszkodzone lub może nie działać, jeśli przewody zostaną podzielone lub uziemione je do jakiejkolwiek metalowej części w samochodzie. Jeśli do systemu podłączane są tylko dwa głośniki, złącza należy podłączyć do dwóch przednich zacisków wyjściowych lub do dwóch tylnych zacisków wyjściowych (nie należy łączyć zacisków przednich i tylnych). Na przykład, jeśli podłączane jest łącze lewego głośnika do zacisku przedniego wyjścia, nie należy podłączać złącza do zacisku tylnego wyjścia. Po zainstalowaniu urządzenia sprawdzić, czy światła hamowania, kierunkowskazy, wycieraczki, itp. znajdujące się w pojeździe działają. Urządzenie zainstalować w taki sposób, by kąt montażu wynosił 30 lub mniej. Urządzenie wyposażone jest w wentylator chłodzący (str.28) obniżający wewnętrzną 24 ñ Polski DAB SW FRONT REAR temperaturę. Urządzenia nie należy mocować w miejscu, gdzie wentylator byłby zablokowany. Zablokowanie otworów wentylacyjnych uniemożliwi obniżanie wewnętrznej temperatury i spowoduje awarię. Podczas instalowania urządzenia w pojeździe na powierzchnię panelu nie należy działać dużą siłą. W przeciwnym razie może to spowodować powstanie skaz, uszkodzeń lub awarii. Jeśli w pobliżu anteny Bluetooth i odbiornika Wi-Fi znajdować się będą metalowe przedmioty, jakość odbioru może być ograniczona. Obszar anteny Bluetooth GPS DNR8025BT EXT I/F M4 x 8mmMAX ipod/ AV-IN2 PTT REMOTE OUT POWER FUSE 10A WiFi Recever 5V=500mA HOME 6 Odbiornik WI-FI Należy zamontować odbiornik WI-FI z dala od miejsca otoczonego metalem. ÑÑDostarczone wyposażenie W pierwszej kolejności należy sprawdzić, czy wraz z urządzeniem dostarczone zostały wszystkie wyposażenie * * (3,5 m) (3 m)

25 4 * * * (3 m) ÑÑMocowanie panelu przedniego (DNN9250DAB/ DNR8025BT) Przedni panel należy pewnie chwycić, by go nie upuścić przez przypadek. Zamocować na płytce mocującej, aż zostanie pewnie zablokowany na miejscu. *tylko 1 DNN9250DAB/ DNR8025BT *tylko 2 DNN9250DAB/ DNN6250DAB *tylko 3 DNN9250DAB ÑÑUrządzenie 1) Aby zapobiec zwarciu, kluczyk należy wyjąć z zapłonu i odłączyć zacisk od akumulatora. 2) Dla każdego z urządzeń wykonać poprawne połączenia kabli wejściowych i wyjściowych. 3) Podłączyć kabel wiązki przewodów. 4) Złącze B wiązki przewodów podłączyć do złącza głośnika w pojeździe. 5) Złącze A wiązki przewodów podłączyć do złącza zasilania zewnętrznego w pojeździe. 6) Złącze wiązki przewodów podłączyć do urządzenia. 7) Urządzenie zainstalować w pojeździe. 8) Ponownie podłączyć końcówkę akumulatora. 9) Nacisnąć przycisk <Reset>. (str.4) 10) Wykonać Konfigurację początkową. Patrz Pierwszy krok (str.7) ÑÑRamka mocująca 1) Urządzenie dodatkowe 5 zamocować na urządzeniu. 4 Zgiąć wypustki tulei mocującej używając wkrętaka lub podobnego narzędzia i zamocować na miejscu. Upewnić się, czy urządzenie jest pewnie zainstalowane na miejscu. Jeśli jest niestabilne, może to powodować awarie (np. dźwięk może przeskakiwać). 5 Polski ñ 25

26 ÑÑAntena GPS (DNN9250DAB/ DNN6250DAB) Antena GPS jest instalowana wewnątrz pojazdu. Powinna zostać zainstalowana w położeniu jak najbliższym poziomego, by umożliwić dobry odbiór sygnałów satelitów GPS. Sposób mocowania anteny GPS wewnątrz pojazdu: 1) Oczyścić deskę rozdzielczą lub inną powierzchnię. 2) Usunąć separator z metalowej płytki (wyposażenie 7). 3) Płytkę metalową (wyposażenie 7) silnie docisnąć do deski rozdzielczej lub innej powierzchni, na której jest mocowana. Jeśli zachodzi taka potrzeba, płytkę metalową (wyposażenie 7) można wygiąć, by dopasować do zaokrąglonej powierzchni. 4) Zdjąć separator anteny GPS (wyposażenie 6) i przyczepić antenę do metalowej płytki (wyposażenie 7). 6 7 ÑÑMikrofon i przełącznik rozmowy 1) Sprawdzić pozycję zainstalowania mikrofonu (wyposażenie dodatkowe 8) oraz przełącznika Push-To-Talk (wyposażenie dodatkowe 9 : DNN9250DAB tylko). 2) Oczyścić powierzchnię instalacji. 3) Zainstalować mikrofon. 4) Kabel mikrofonu podłączyć do urządzenia zabezpieczając do w kilku miejscach z użyciem taśmy lub innej wybranej metody. Kabel zamocować używając taśmy dostępnej w sklepie. 8 9 Zależnie od rodzaju pojazdu, odbiór sygnałów satelitów GPS może nie być możliwy po zainstalowaniu wewnątrz. Należy zainstalować antenę GPS z dala od wszelkich innych anten stosowanych do radia CB lub telewizji satelitarnych. Antena GPS powinna zostać zainstalowana w takim miejscu, które znajduje się przynajmniej 12 cali (30 cm) od telefonu komórkowego lub innych anten przekaźnikowych. Sygnały satelitów GPS mogą być zakłócane przez tego rodzaju połączenia. Pomalowanie anteny GPS farbą (metaliczną) może spowodować spadek wydajności. 9 (tylko w modelu DNN9250DAB) Usunąć separator z mikrofonu i przyczepić mikrofon w miejscu pokazanym powyżej. Mikrofon kierować w stronę kierowcy. Mikrofon należy zainstalować jak najdalej od telefonu komórkowego. 26 ñ Polski

27 ÑÑDemontaż ramki mocującej 1) Wprowadzić zaczepy na narzędziu do wyciągania (wyposażenie 3) i zdjąć dwie blokady na dolnym poziomie. Opuścić obramowanie (akcesorium 5) i pociągnąć do przodu, jak pokazano na ilustracji. 5 3 ÑÑDemontaż urządzenia 1) Zdemontować ramkę mocującą postępując tak, jak w punkcie 1 rozdziału "Demontaż ramki mocującej. 2) Wsunąć głęboko dwa narzędzia do wyciągania (wyposażenie dodatkowe3) w szczeliny po obu stronach tak, jak pokazano na rysunku. 3 Blokada Zaczep Ramka mocująca z górnej części może zostać zdemontowana w ten sam sposób. 2) Kiedy dolny poziom zostanie zdemontowany, należy zdemontować urządzenie z dwóch górnych miejsc. 3) Przesunąć narzędzie do wyciągania w dół i wyciągnąć urządzenie do połowy, wciskając równocześnie narzędzie do wewnątrz. UWAGI Zachować ostrożność, aby uniknąć skaleczenia przez zaczepy na przyrządzie do wyciągania. 4) Rękami wysunąć urządzenie do końca, uważając by go nie upuścić. Polski ñ 27

28 ÑÑPodłączenie systemu DNN9250DAB/ DNR8025BT Wyposażenie dodatkowe 8 Wyposażenie dodatkowe 6 Odbiornik WI-FI - Jeśli w pobliżu anteny Bluetooth i odbiornika Wi-Fi znajdować się będą metalowe przedmioty, jakość odbioru może być ograniczona. - Należy zamontować odbiornik WI-FI z dala od miejsca otoczonego metalem. Wyposażenie dodatkowe 9 WiFi Receiver 5V=500mA DNN6250DAB Wejście kamery tylnej Wyposażenie Wyposażenie dodatkowe 8 dodatkowe 6 WiFi Receiver 5V=500mA HDMI/MHL HDMI/MHL MIC AV-IN/OUT GPS M4 x 8mmMAX ipod/ AV-IN2 REMOTE OUT MIC R-CAM GPS M4 x 8mmMAX ipod/ AV-IN2 REMOTE OUT DAB AV-OUT AV-OUT AUDIO SW FRONT REAR EXT I/F PTT POWER FUSE 10A DAB AV-OUT AUDIO SW FRONT REAR EXT I/F POWER FUSE 10A R L R L Wentylator chłodzący Wyposażenie dodatkowe 0 (DNN9250DAB/ DNR8025BT) FRONT VIEW CAMERA Zielony/Czerwony Zielony/Biały Wyjście AV-OUT - Wyjście Visual (Obraz) Wejście AV-IN1 - Żółty (wejście obrazu) - Czerwony (Wejście dźwięku, prawe) - Biały (Wejście dźwięku, lewe) Wejście kamery tylnej Wejście kamery przedniej Zacisk sterowania kamerą dla serii CMOS-3xx (akcesorium opcjonalne) Wyposażenie dodatkowe 2 Jasno zielony (przewód czujnika parkowania) PRK SW Aby zapewnić jak największe bezpieczeństwo, należy pamiętać, by podłączyć czujnik parkowania. Fioletowy/Biały (przewód tylnego czujnika) REVERSE Wentylator chłodzący Podłączyć do wiązki przewodów świateł cofania pojazdu, jeśli używana jest opcjonalna kamera tylna. Podłączenie do wiązki przewodów wykrywania hamulca postojowego pojazdu. Wejście anteny FM/AM Wyposażenie dodatkowe 6: Antena GPS (tylko DNN9250DAB/ DNN6250DAB) Wyposażenie dodatkowe 8: Mikrofon Bluetooth Wyposażenie dodatkowe 9: Przełącznik Push-To-Talk (tylko DNN9250DAB) 28 ñ Polski
