1 INSTRUKCJA KONFIGURACJI WZMACNIACZA SYGNAŁU TP-LINK Z REJESTRATOREM: CAMSET WIFI/CAMSET PRO WIFI INSTRUKCJA PRZYGOTOWANA W OPARCIU O WZMACZNIACZ SYGNAŁU TP-LINK REAPETER TL-WA850RE

2 Dziękujemy za okazane zaufanie i wybór produktu ORLLO. Niniejsza instrukcja zawiera informacje dotyczące specyfikacji technicznej i obsługi urządzenia, jego funkcji i ustawień oraz prawidłowej instalacji. Należy uważnie przeczytać treść niniejszej instrukcji obsługi przed pierwszym użytkowaniem. Postępowanie zgodne z instrukcją jest warunkiem prawidłowego funkcjonowania i korzystania z urządzenia. Życzymy Państwu zadowolenia z użytkowania urządzenia. 1

3 Powodów, dla których sygnał WiFi, nie dociera do kamer we wszystkich zakątkach domu, jest wiele. W optymalnych warunkach nagrywarka ma zasięg o promieniu do 100 metrów na przestrzeni otwartej, natomiast przestrzeń zamknięta to ok 30m przy rozmieszczeniu nagrywarki oraz kamer na podobnym poziomie. Zwykle jednak jest on dużo mniejszy. Wpływ na to mają ściany, zwłaszcza te uzbrojone, ponadto betonowe stropy, a także inne sieci oraz urządzenia pracujące w częstotliwości 2,4GHz na tych samych kanałach, które nasz sygnał zakłócają. Wzmacniacz ma za zadanie zwiększyć zasięg sieci Wi-Fi. Przesyła wzmocniony sygnał sieci do miejsc, w których do tej pory występowały problemy z zasięgiem. Wzmacniacz, inaczej repeater sygnału Wi-Fi wyposażony jest w anteny, które przechwytują pierwotny sygnał, odnawiają go i podają dalej, w miejsce docelowe. Dzięki niemu sygnał WiFi dochodzący do kamer jest znacznie mocniejszy oraz stabilniejszy. 2

4 SCHEMAT MONTAŻU WZMACNIACZA 3

5 PRZYGOTOWANIE NAGRYWARKI DO POŁĄCZENIA ZE WZMACNIACZEM Domyślnie sieć WiFi nagrywarki nie jest widoczna, aby uwidocznić sieć, należy wybrać kolejno przedstawione punkty, w nagrywarce Orllo Camset WiFi: [Menu główne] [Konfiguracja] [Sieć] [WiFi] [Postęp]: [SSID transmisja] (zaznaczamy), [WiFi kanał] należy pobrać aplikację Wifi Analyzer : : dostępną na system Android, zweryfikować najmniej obciążone pasmo i wybrać w nagrywarce z pośród dostępnych od (Jeżeli nie ma możliwości weryfikacji, należy przetestować dowolnie wybrany kanał na zasadzie metody prób i błędów). Ustawienia, należy zapisać poprzez wybranie ikony: [Zatwierdź], a następnie [Zrestartuj]. Aby sprawdzić poprawność działania uwidocznionej sieci - HSNVR, należy za pomocą telefonu lub laptopa sprawdzić dostępne sieci, przykład: 4

6 KONFIGURACJA NAGRYWARKI ZE WZMACNIACZEM W pierwszej kolejności na system mobilny Android/iOS, należy pobrać aplikację TP-Link Tether: Pobierz: System ANDROID Kliknij Android SYSTEM ios Kliknij ios 1. Podłączamy wzmacniacz do gniazdka (w przypadku kiedy urządzenie było wcześniej konfigurowane, należy je zresetować po przez przytrzymanie przycisku reset ok 5 sekund) Poniższy obrazek przedstawiana stan gotowości urządzenia do parowania. 5

7 2. W ustawieniach WiFi telefonu wybieramy sieć, którą generuje wzmacniacz TP-LINK_Extender 3. Uruchamiamy aplikację na telefonie lub tablecie, oraz łączymy się z urządzeniem dostępnym na liście urządzeń 6

8 4. Łączymy się z siecią WiFi nagrywarki, widniejącą pod nazwą HSNVR***** 5. Wprowadzamy hasło do sieci WiFi (domyślnie: lspassword (pierwsza litera małe,l ) 7

9 6. Weryfikujemy nazwę oraz hasło sieci, następnie należy potwierdzić [Dalej] 8

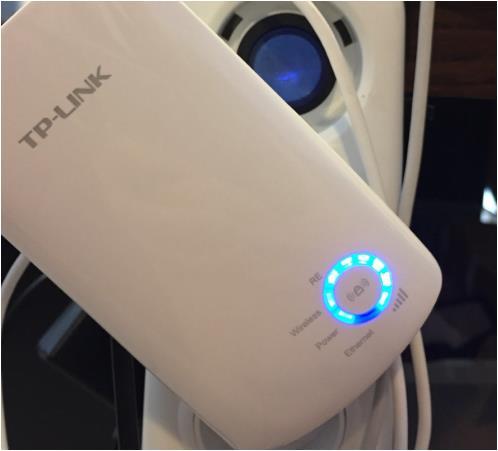

10 7. Nazwa sieci, wzmocniona przez TP-LINK automatycznie wygenerowana przez aplikację zakończona została końcówką,_ext, należy wykreślić końcowy segment _EXT. Nazwa sieci musi zgadzać się z nazwą generowaną przez nagrywarkę w innym przypadku kamery nie połączą się ze wzmocnionym segmentem sieci. Aby zakończyć i zatwierdzić 8. Kolejną pozycją jest automatyczny proces parowania, trwa ok 2 minut, należy poczekać aż wskaźnik dojdzie do 100%. W tym czasie diody na wzmacniaczu powinny przedstawiać się w następujący sposób (obrazek poniższej). Taki stan wskaźnika oznacza poprawnie skonfigurowane urządzenie oraz maksymalny zasięg. 9

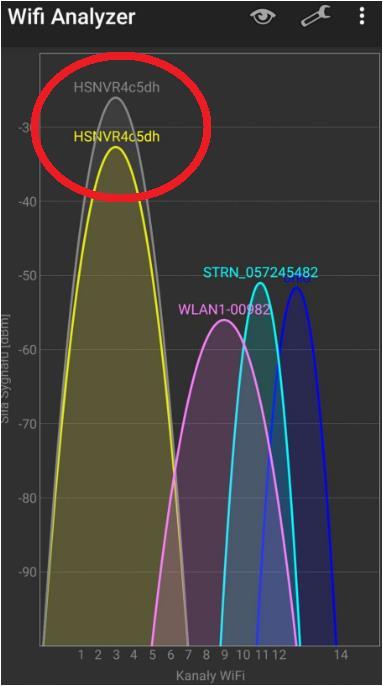

11 9. Aby sprawdzić poprawność konfiguracji możemy skorzystać z wyżej wymienionego programu WiFi analyzer. Jeśli w naszej aplikacji widnieją dwie sieci o takiej samej nazwie oznacza to iż wzmacniacz został skonfigurowany poprawnie. 10. Ostatnim etapem ukończenia procesu wzmacniania sygnału jest odłączenie kamer od zasilania oraz uruchomienie ich ponownie, tak aby połączyło się automatycznie z najsilniejszym punktem sygnału. 10
