1 Systemy klimatyzacji

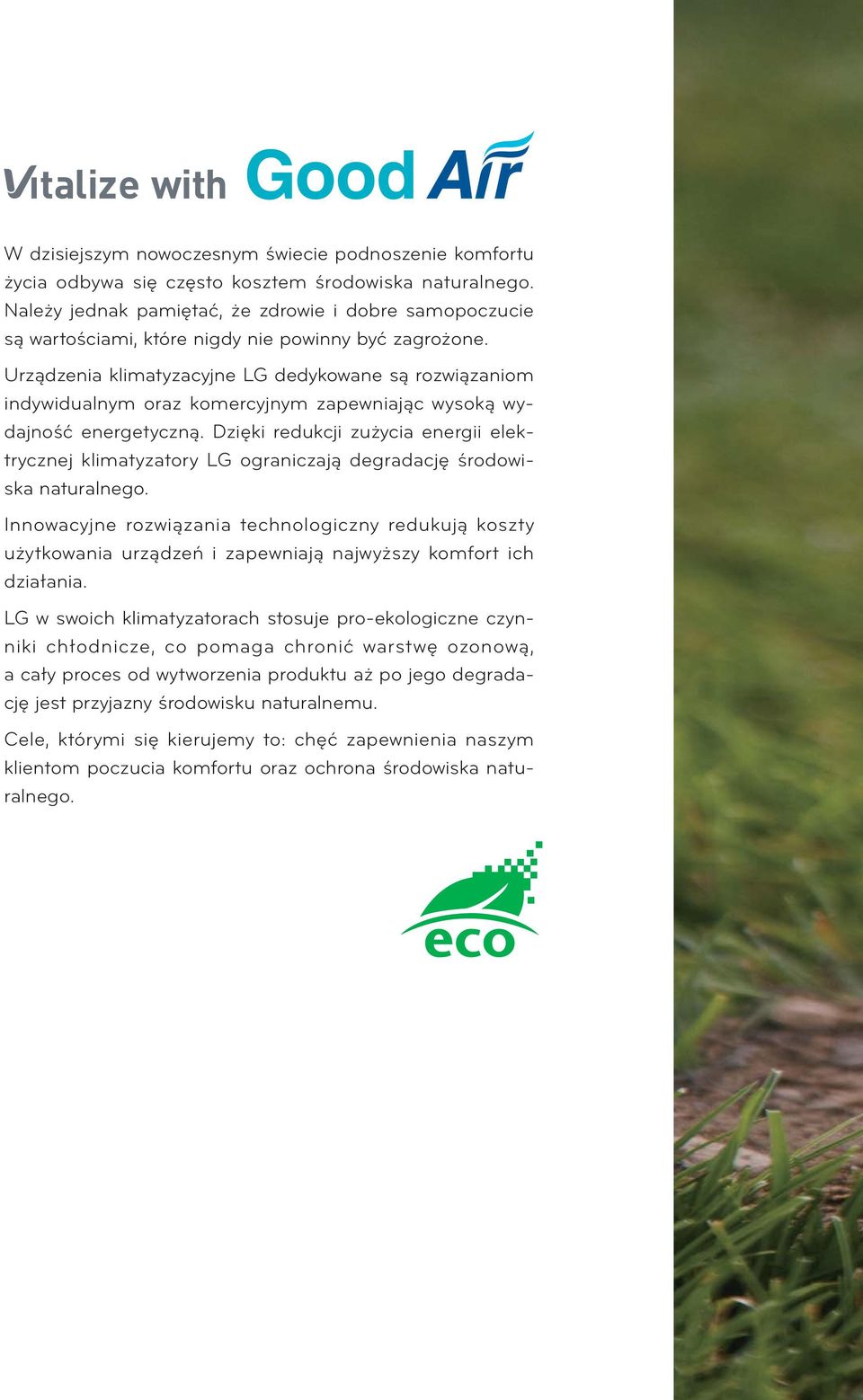

2 W dzisiejszym nowoczesnym świecie podnoszenie komfortu życia odbywa się często kosztem środowiska naturalnego. Należy jednak pamiętać, że zdrowie i dobre samopoczucie są wartościami, które nigdy nie powinny być zagrożone. Urządzenia klimatyzacyjne LG dedykowane są rozwiązaniom indywidualnym oraz komercyjnym zapewniając wysoką wydajność energetyczną. Dzięki redukcji zużycia energii elektrycznej klimatyzatory LG ograniczają degradację środowiska naturalnego. Innowacyjne rozwiązania technologiczny redukują koszty użytkowania urządzeń i zapewniają najwyższy komfort ich działania. LG w swoich klimatyzatorach stosuje pro-ekologiczne czynniki chłodnicze, co pomaga chronić warstwę ozonową, a cały proces od wytworzenia produktu aż po jego degradację jest przyjazny środowisku naturalnemu. Cele, którymi się kierujemy to: chęć zapewnienia naszym klientom poczucia komfortu oraz ochrona środowiska naturalnego.

3

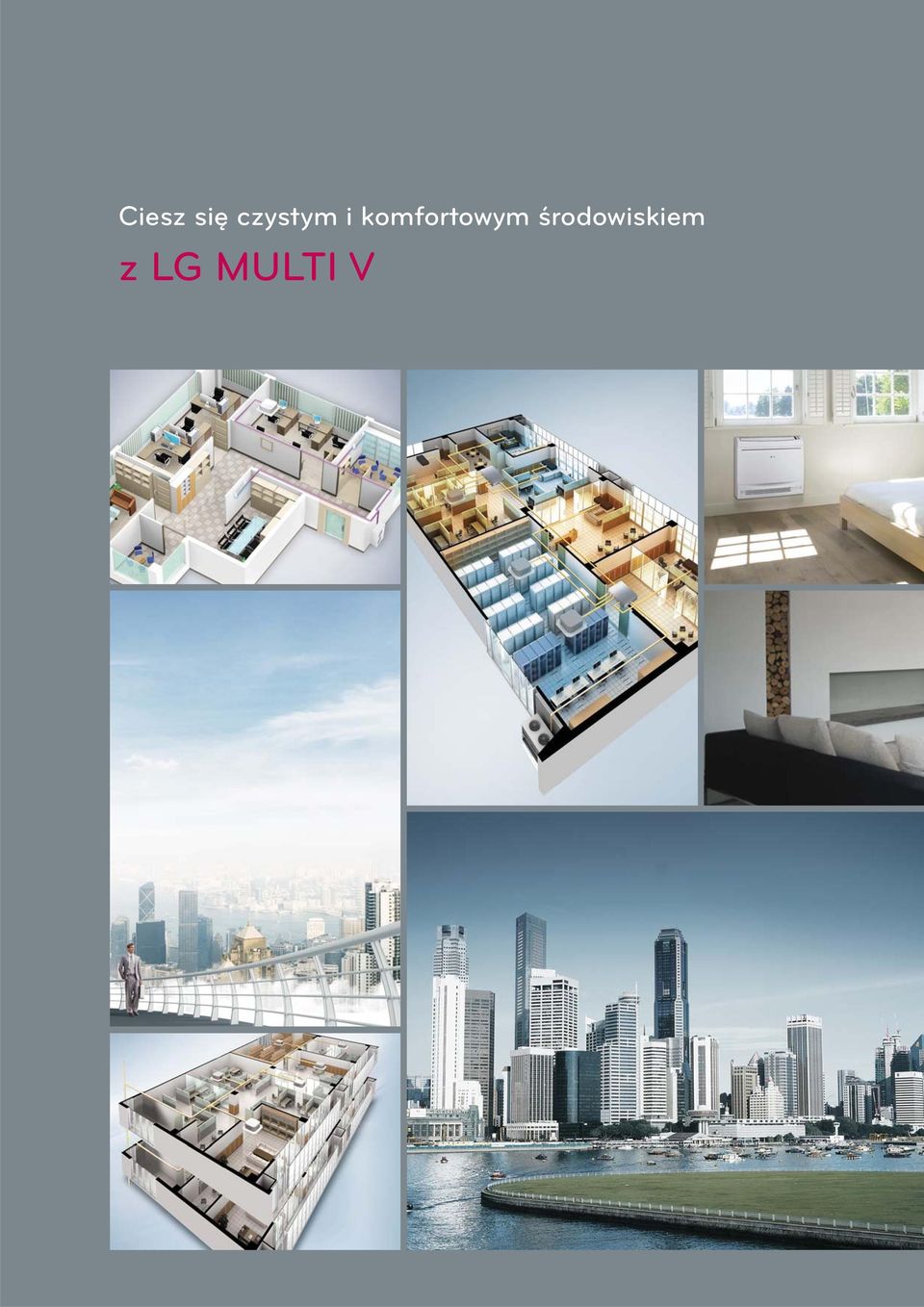

4 Ciesz się czystym i komfortowym środowiskiem z LG MULTI V

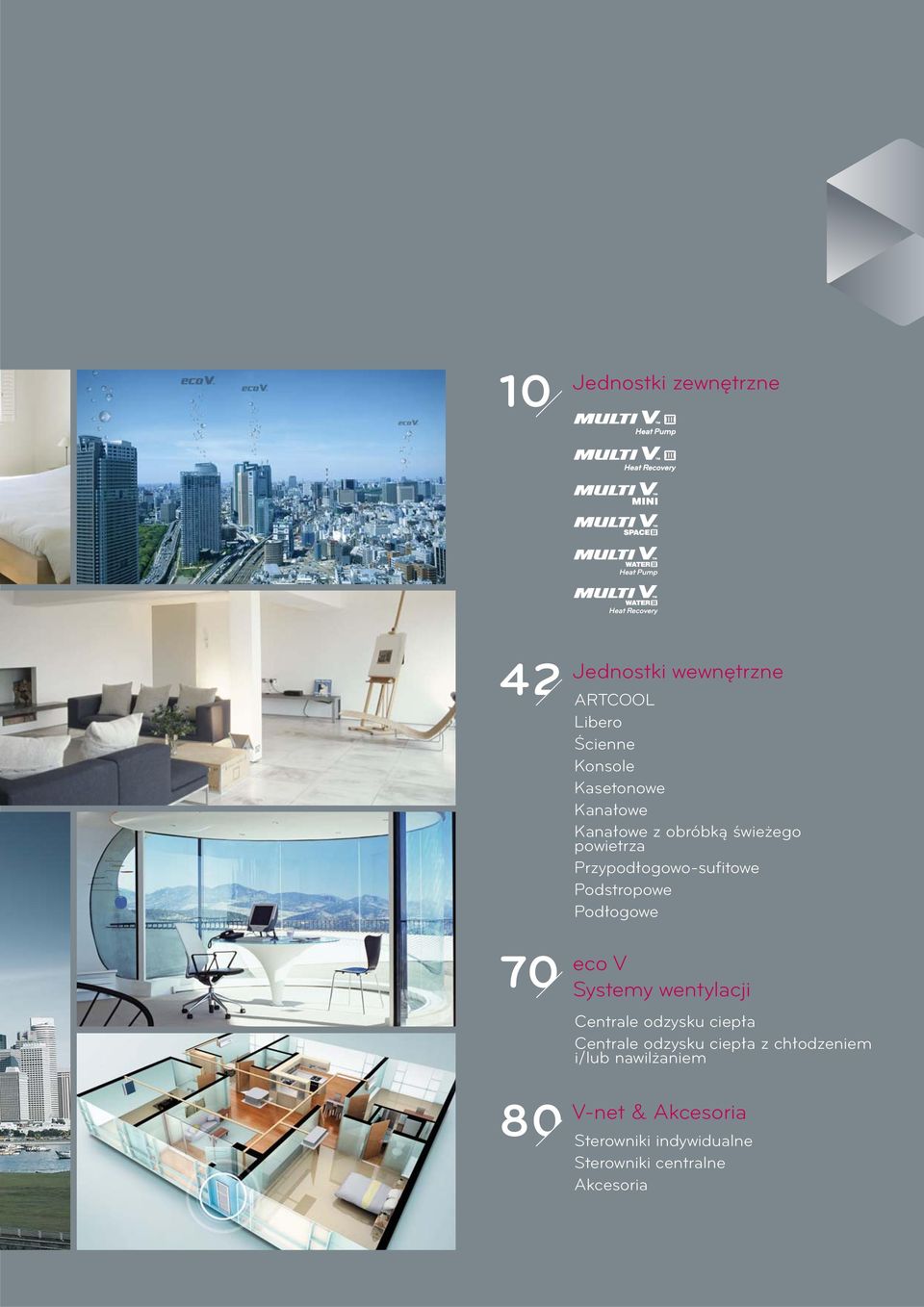

5 10 Jednostki zewnętrzne 42 Jednostki wewnętrzne ARTCOOL Libero Ścienne Konsole Kasetonowe Kanałowe Kanałowe z obróbką świeżego powietrza Przypodłogowo-sufitowe Podstropowe Podłogowe 70 eco V Systemy wentylacji Centrale odzysku ciepła Centrale odzysku ciepła z chłodzeniem i/lub nawilżaniem 80 V-net & Akcesoria Sterowniki indywidualne Sterowniki centralne Akcesoria

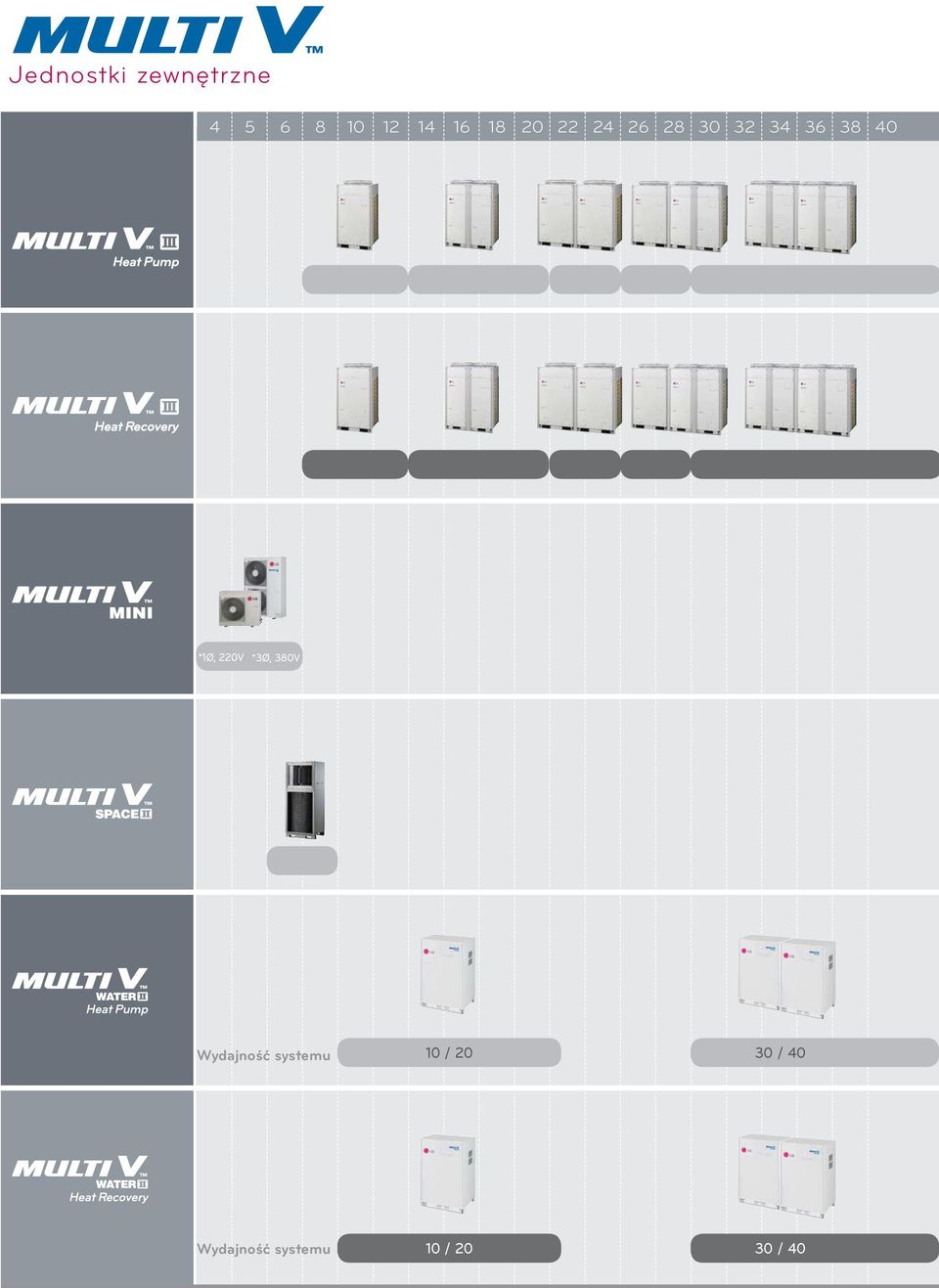

6 Jednostki zewnętrzne *1Ø, 220V *3Ø, 380V Wydajność systemu 10 / / 40 Wydajność systemu 10 / / 40

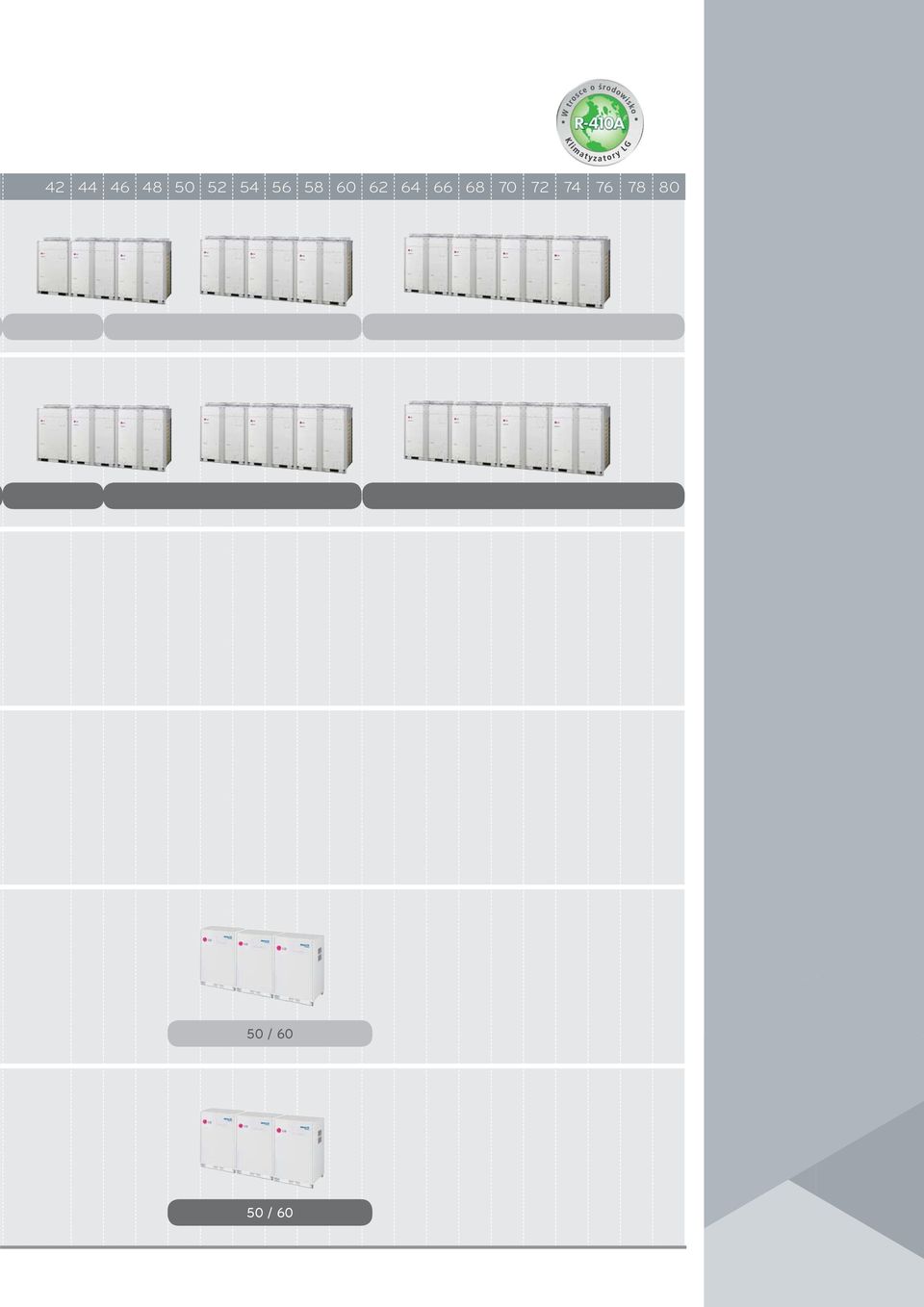

7 / / 60

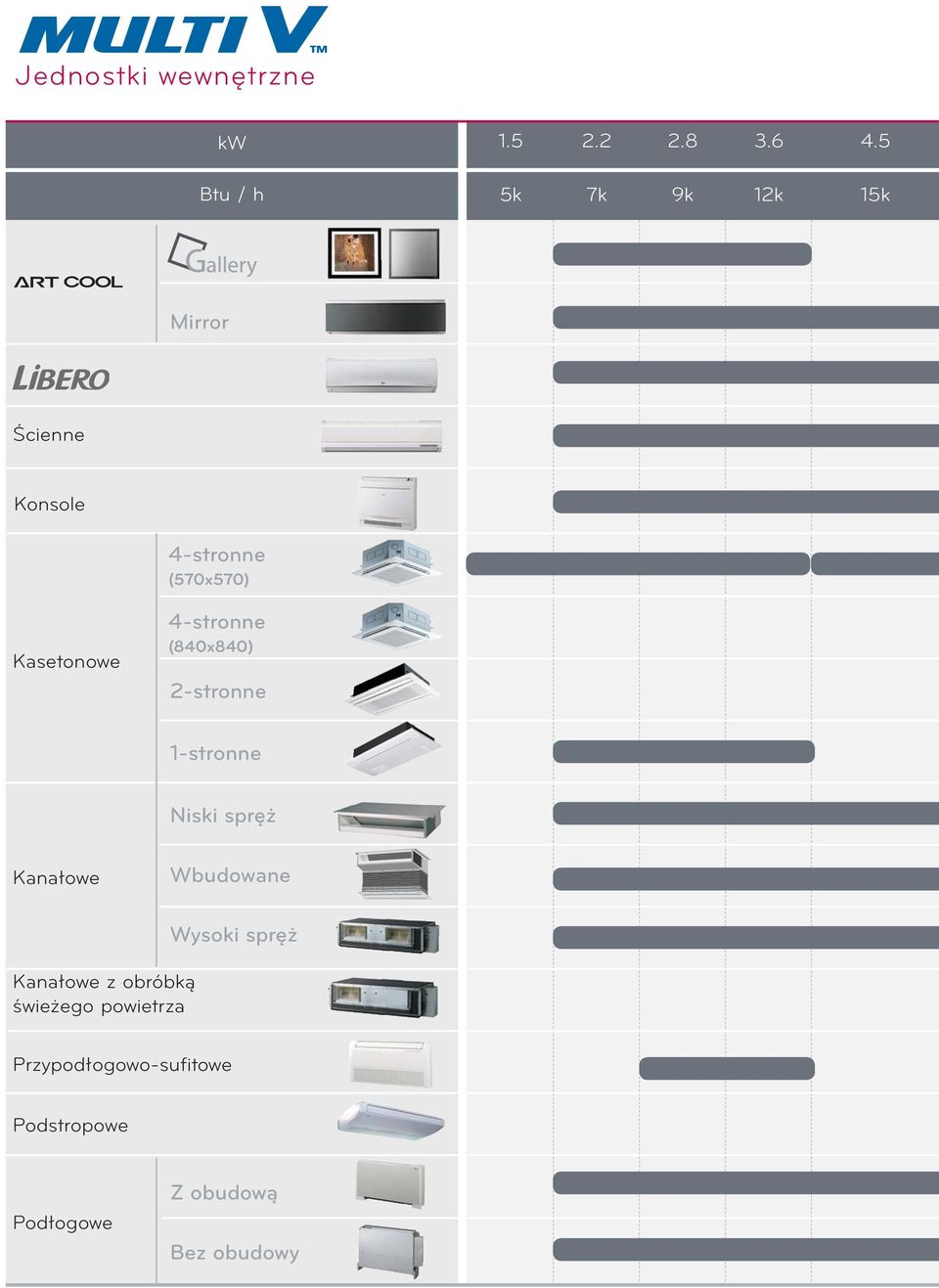

8 Jednostki wewnętrzne kw Btu / h 1.5 5k k 9k 12k 15k Mirror Ścienne Konsole 4-stronne (570x570) Kasetonowe 4-stronne (840x840) 2-stronne 1-stronne Niski spręż Kanałowe Wbudowane Kanałowe z obróbką świeżego powietrza Wysoki spręż Przypodłogowo-sufitowe Podstropowe Podłogowe Z obudową Bez obudowy

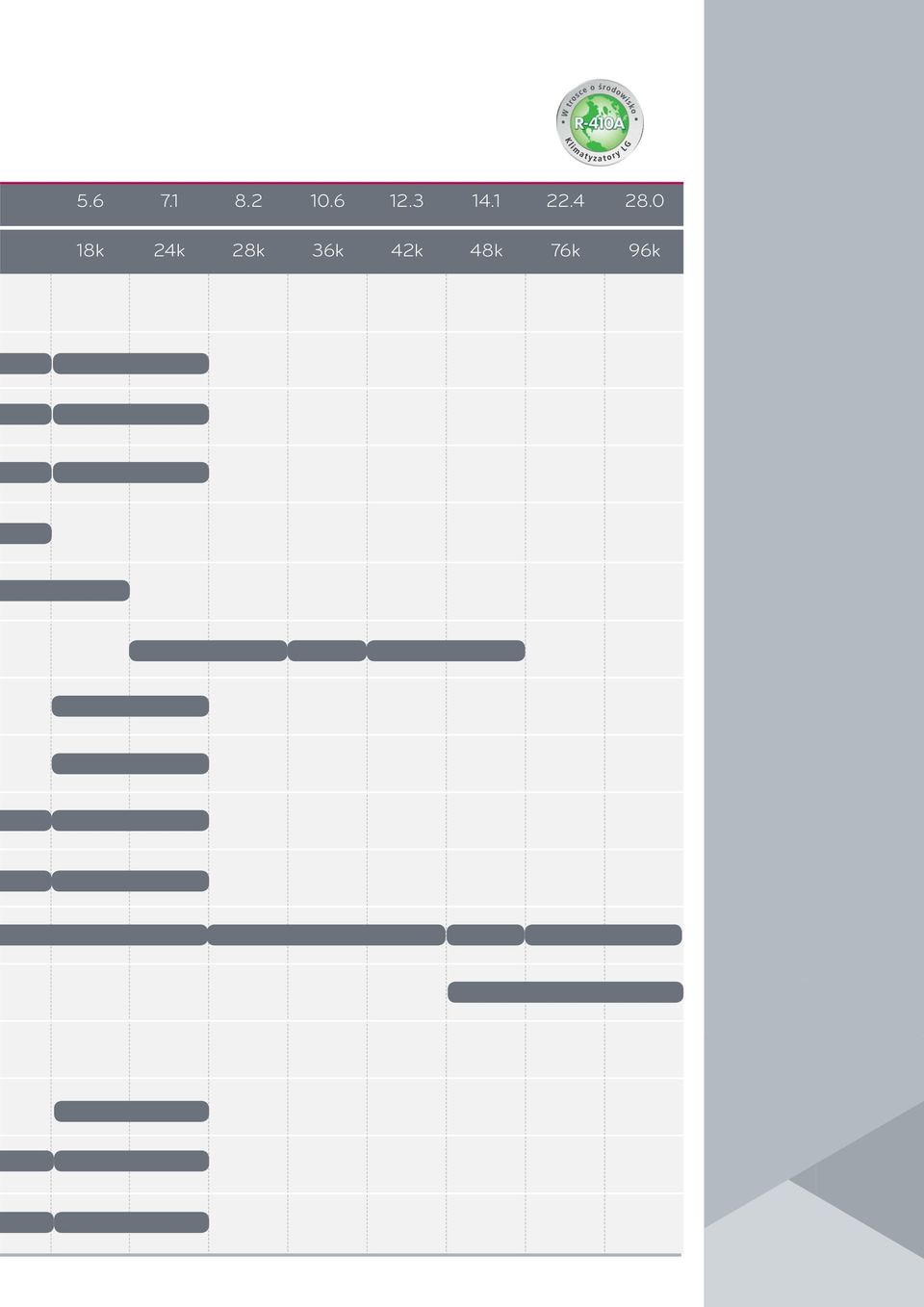

9 5.6 18k k 28k 36k 42k 48k 76k 96k

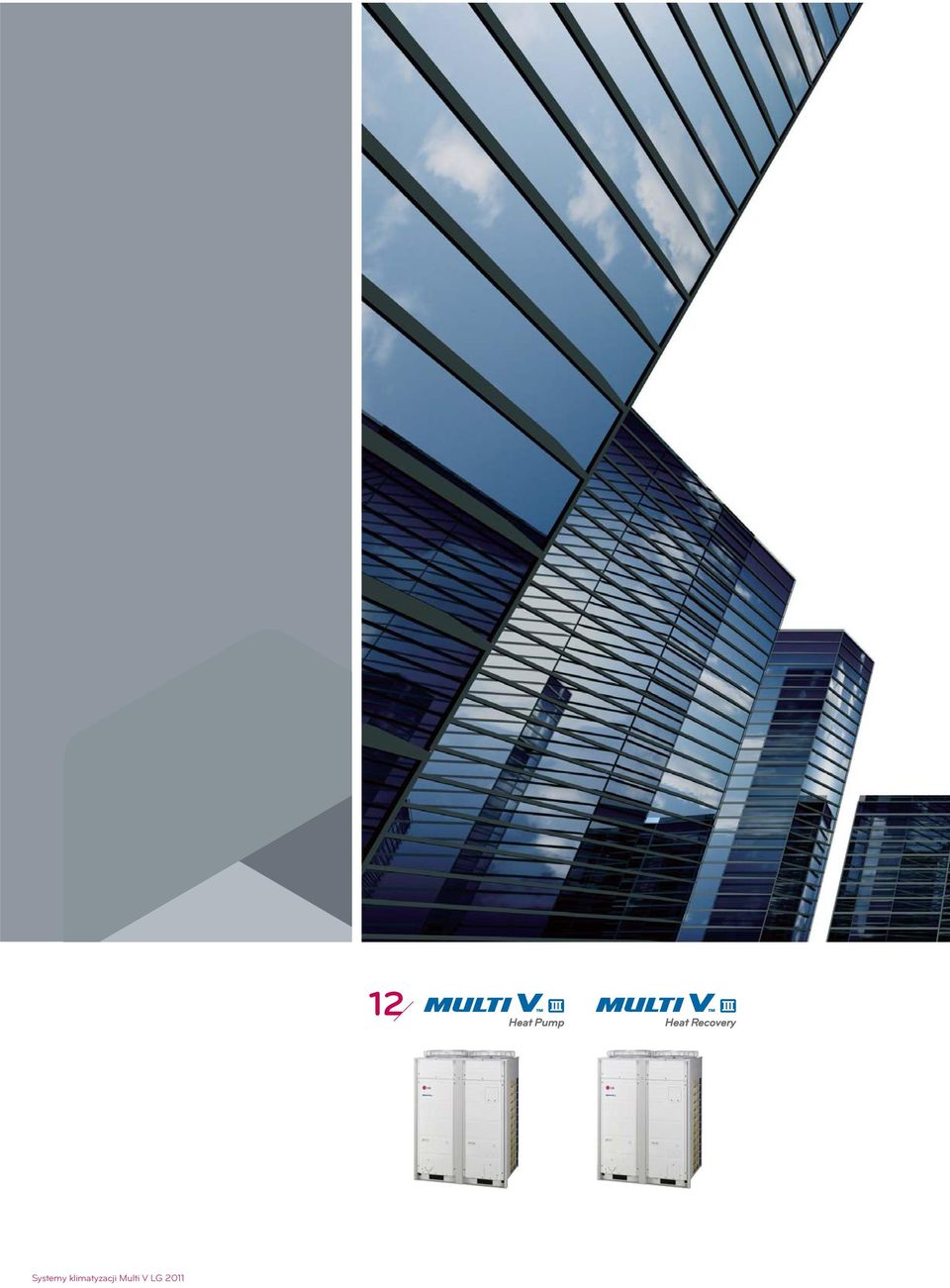

10 Systemy klimatyzacji Multi V LG

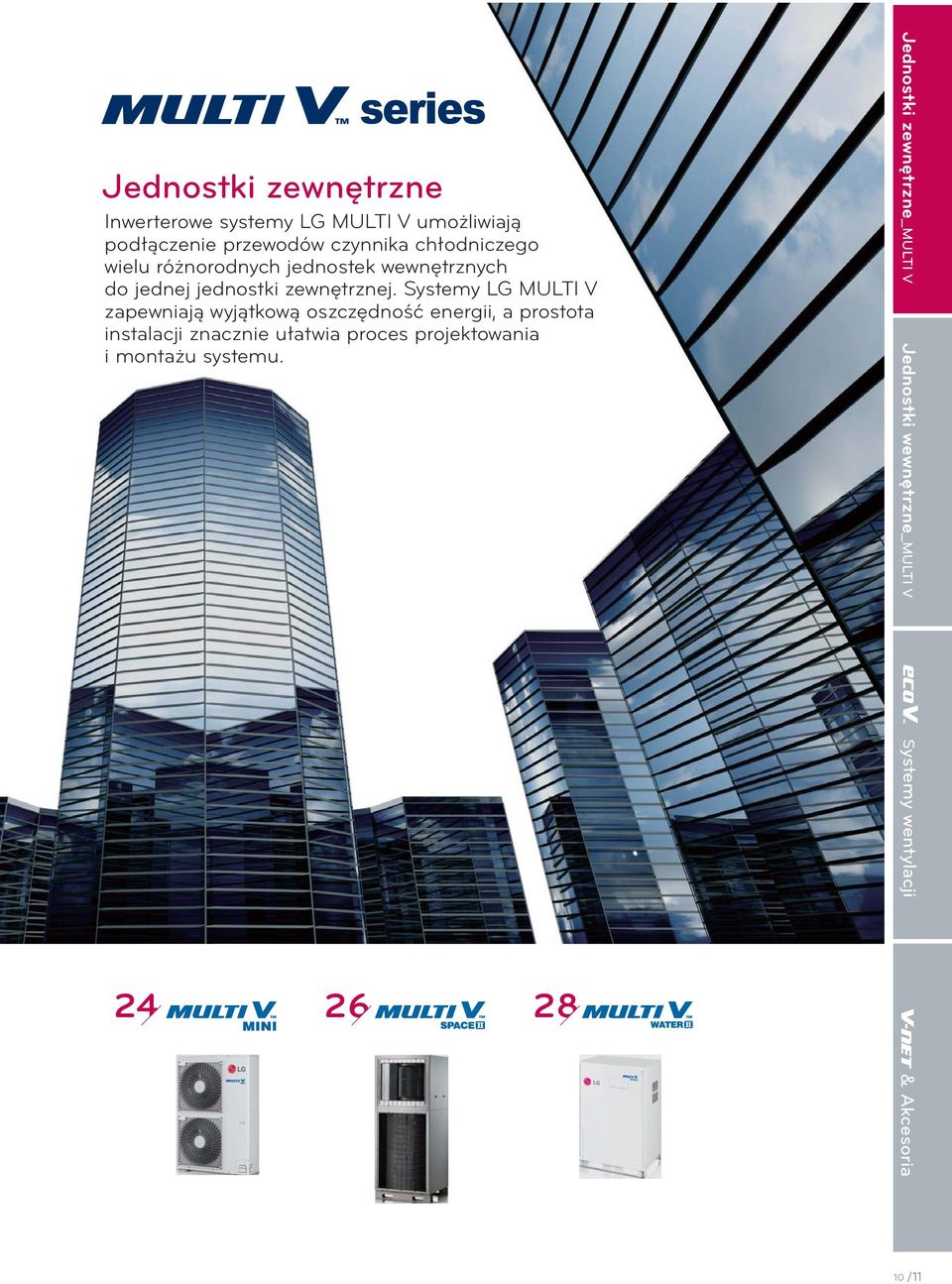

11 Jednostki zewnętrzne Inwerterowe systemy LG MULTI V umożliwiają podłączenie przewodów czynnika chłodniczego wielu różnorodnych jednostek wewnętrznych do jednej jednostki zewnętrznej. Systemy LG MULTI V zapewniają wyjątkową oszczędność energii, a prostota instalacji znacznie ułatwia proces projektowania i montażu systemu Jednostki zewnętrzne_multi V Jednostki wewnętrzne_multi V Systemy wentylacji & Akcesoria 10 /11

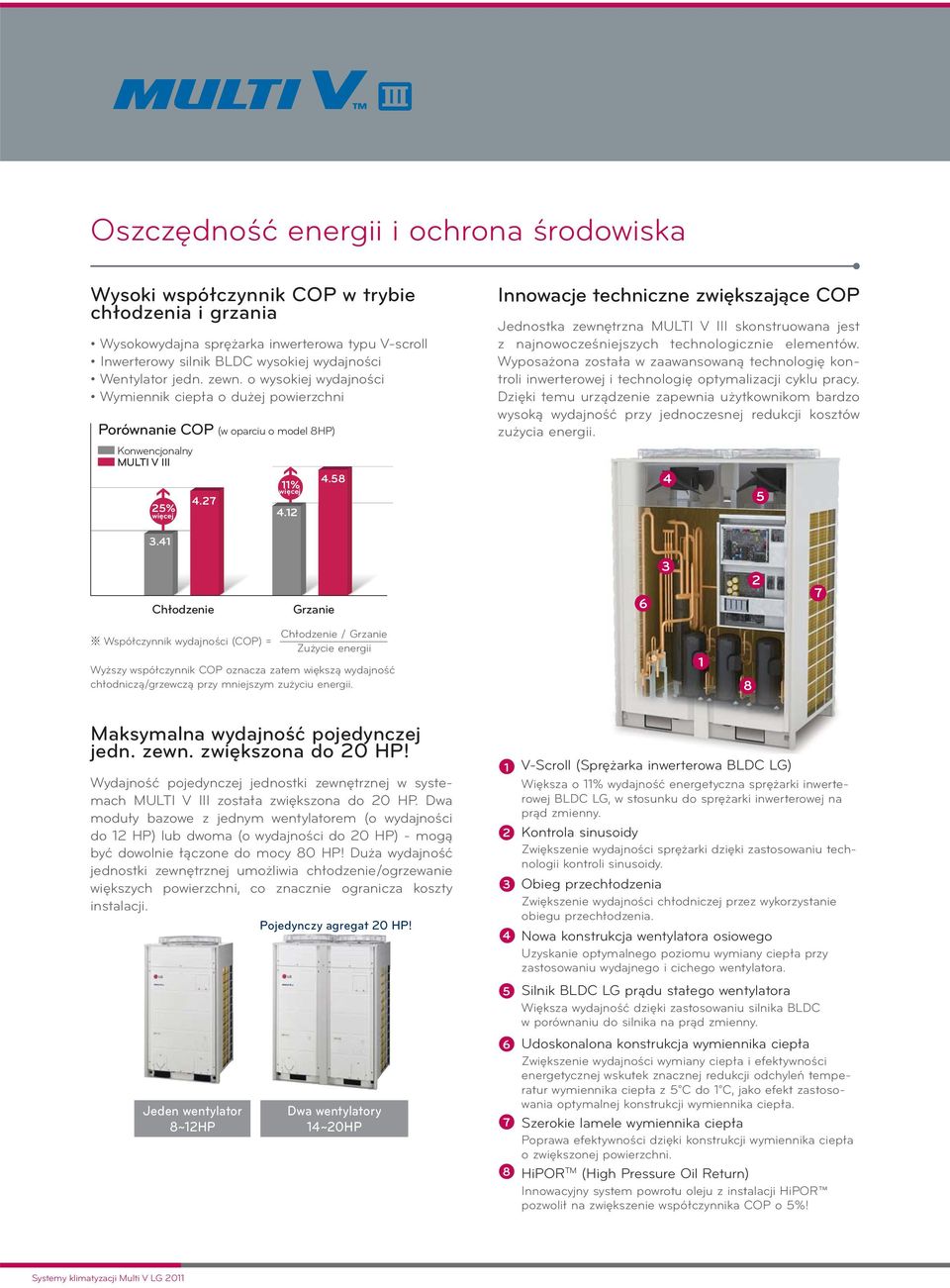

12 Oszczędność energii i ochrona środowiska Wysoki współczynnik COP w trybie chłodzenia i grzania Wysokowydajna sprężarka inwerterowa typu V-scroll Inwerterowy silnik BLDC wysokiej wydajności Wentylator jedn. zewn. o wysokiej wydajności Wymiennik ciepła o dużej powierzchni Porównanie COP (w oparciu o model 8HP) Konwencjonalny MULTI V III 25% więcej % więcej Innowacje techniczne zwiększające COP Jednostka zewnętrzna MULTI V III skonstruowana jest z najnowocześniejszych technologicznie elementów. Wyposażona została w zaawansowaną technologię kontroli inwerterowej i technologię optymalizacji cyklu pracy. Dzięki temu urządzenie zapewnia użytkownikom bardzo wysoką wydajność przy jednoczesnej redukcji kosztów zużycia energii Chłodzenie Grzanie Chłodzenie / Grzanie Współczynnik wydajności (COP) = Zużycie energii Wyższy współczynnik COP oznacza zatem większą wydajność chłodniczą/grzewczą przy mniejszym zużyciu energii. 1 8 Maksymalna wydajność pojedynczej jedn. zewn. zwiększona do 20 HP! Wydajność pojedynczej jednostki zewnętrznej w systemach MULTI V III została zwiększona do 20 HP. Dwa moduły bazowe z jednym wentylatorem (o wydajności do 12 HP) lub dwoma (o wydajności do 20 HP) - mogą być dowolnie łączone do mocy 80 HP! Duża wydajność jednostki zewnętrznej umożliwia chłodzenie/ogrzewanie większych powierzchni, co znacznie ogranicza koszty instalacji. Pojedynczy agregat 20 HP! Jeden wentylator 8~12HP Dwa wentylatory 14~20HP V-Scroll (Sprężarka inwerterowa BLDC LG) Większa o 11% wydajność energetyczna sprężarki inwerterowej BLDC LG, w stosunku do sprężarki inwerterowej na prąd zmienny. Kontrola sinusoidy Zwiększenie wydajności sprężarki dzięki zastosowaniu technologii kontroli sinusoidy. Obieg przechłodzenia Zwiększenie wydajności chłodniczej przez wykorzystanie obiegu przechłodzenia. Nowa konstrukcja wentylatora osiowego Uzyskanie optymalnego poziomu wymiany ciepła przy zastosowaniu wydajnego i cichego wentylatora. Silnik BLDC LG prądu stałego wentylatora Większa wydajność dzięki zastosowaniu silnika BLDC w porównaniu do silnika na prąd zmienny. Udoskonalona konstrukcja wymiennika ciepła Zwiększenie wydajności wymiany ciepła i efektywności energetycznej wskutek znacznej redukcji odchyleń temperatur wymiennika ciepła z 5 C do 1 C, jako efekt zastosowania optymalnej konstrukcji wymiennika ciepła. Szerokie lamele wymiennika ciepła Poprawa efektywności dzięki konstrukcji wymiennika ciepła o zwiększonej powierzchni. HiPOR TM (High Pressure Oil Return) Innowacyjny system powrotu oleju z instalacji HiPOR pozwolił na zwiększenie współczynnika COP o 5%! Systemy klimatyzacji Multi V LG 2011

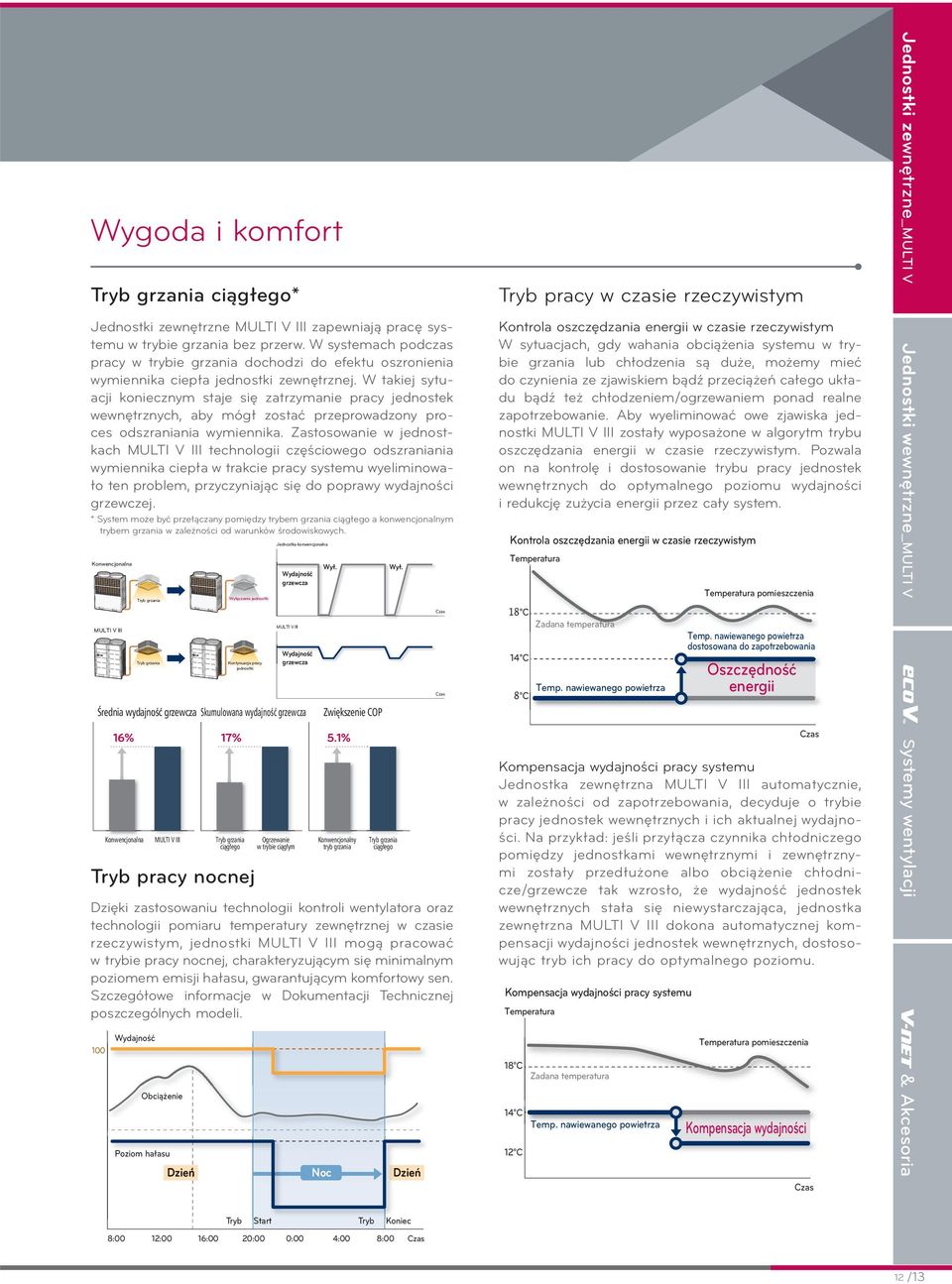

13 Wygoda i komfort Tryb grzania ciągłego* Jednostki zewnętrzne MULTI V III zapewniają pracę systemu w trybie grzania bez przerw. W systemach podczas pracy w trybie grzania dochodzi do efektu oszronienia wymiennika ciepła jednostki zewnętrznej. W takiej sytuacji koniecznym staje się zatrzymanie pracy jednostek wewnętrznych, aby mógł zostać przeprowadzony proces odszraniania wymiennika. Zastosowanie w jednostkach MULTI V III technologii częściowego odszraniania wymiennika ciepła w trakcie pracy systemu wyeliminowało ten problem, przyczyniając się do poprawy wydajności grzewczej. * System może być przełączany pomiędzy trybem grzania ciągłego a konwencjonalnym trybem grzania w zależności od warunków środowiskowych. Konwencjonalna MULTI V lll Tryb grzania Tryb grzania Wyłączenie jednostki Kontynuacja pracy jednostki Tryb pracy nocnej Jednostka konwencjonalna Wydajność grzewcza MULTI V lll Wydajność grzewcza Średnia wydajność grzewcza Skumulowana wydajność grzewcza Dzięki zastosowaniu technologii kontroli wentylatora oraz technologii pomiaru temperatury zewnętrznej w czasie rzeczywistym, jednostki MULTI V III mogą pracować w trybie pracy nocnej, charakteryzującym się minimalnym poziomem emisji hałasu, gwarantującym komfortowy sen. Szczegółowe informacje w Dokumentacji Technicznej poszczególnych modeli. 100 Wył. 16% 17% 5.1% Zwiększenie COP Konwencjonalna MULTI V III Tryb grzania Ogrzewanie Konwencjonalny ciągłego w trybie ciągłym tryb grzania Wydajność Obciążenie Poziom hałasu Dzień Noc Wył. Tryb grzania ciągłego Dzień Czas Czas Tryb pracy w czasie rzeczywistym Kontrola oszczędzania energii w czasie rzeczywistym W sytuacjach, gdy wahania obciążenia systemu w trybie grzania lub chłodzenia są duże, możemy mieć do czynienia ze zjawiskiem bądź przeciążeń całego układu bądź też chłodzeniem/ogrzewaniem ponad realne zapotrzebowanie. Aby wyeliminować owe zjawiska jednostki MULTI V III zostały wyposażone w algorytm trybu oszczędzania energii w czasie rzeczywistym. Pozwala on na kontrolę i dostosowanie trybu pracy jednostek wewnętrznych do optymalnego poziomu wydajności i redukcję zużycia energii przez cały system. Kontrola oszczędzania energii w czasie rzeczywistym Temperatura 18 C Zadana temperatura 14 C Temp. nawiewanego powietrza 8 C Temperatura pomieszczenia Temp. nawiewanego powietrza dostosowana do zapotrzebowania Oszczędność energii Czas Kompensacja wydajności pracy systemu Jednostka zewnętrzna MULTI V III automatycznie, w zależności od zapotrzebowania, decyduje o trybie pracy jednostek wewnętrznych i ich aktualnej wydajności. Na przykład: jeśli przyłącza czynnika chłodniczego pomiędzy jednostkami wewnętrznymi i zewnętrznymi zostały przedłużone albo obciążenie chłodnicze/grzewcze tak wzrosło, że wydajność jednostek wewnętrznych stała się niewystarczająca, jednostka zewnętrzna MULTI V III dokona automatycznej kompensacji wydajności jednostek wewnętrznych, dostosowując tryb ich pracy do optymalnego poziomu. Kompensacja wydajności pracy systemu Temperatura 18 C Zadana temperatura 14 C Temp. nawiewanego powietrza 12 C Temperatura pomieszczenia Kompensacja wydajności Czas Jednostki zewnętrzne_multi V Jednostki wewnętrzne_multi V Systemy wentylacji & Akcesoria Tryb Startt Tryb Koniec 8:00 12:00 16:00 20:00 0:00 4:00 8:00 Czas 12 /13

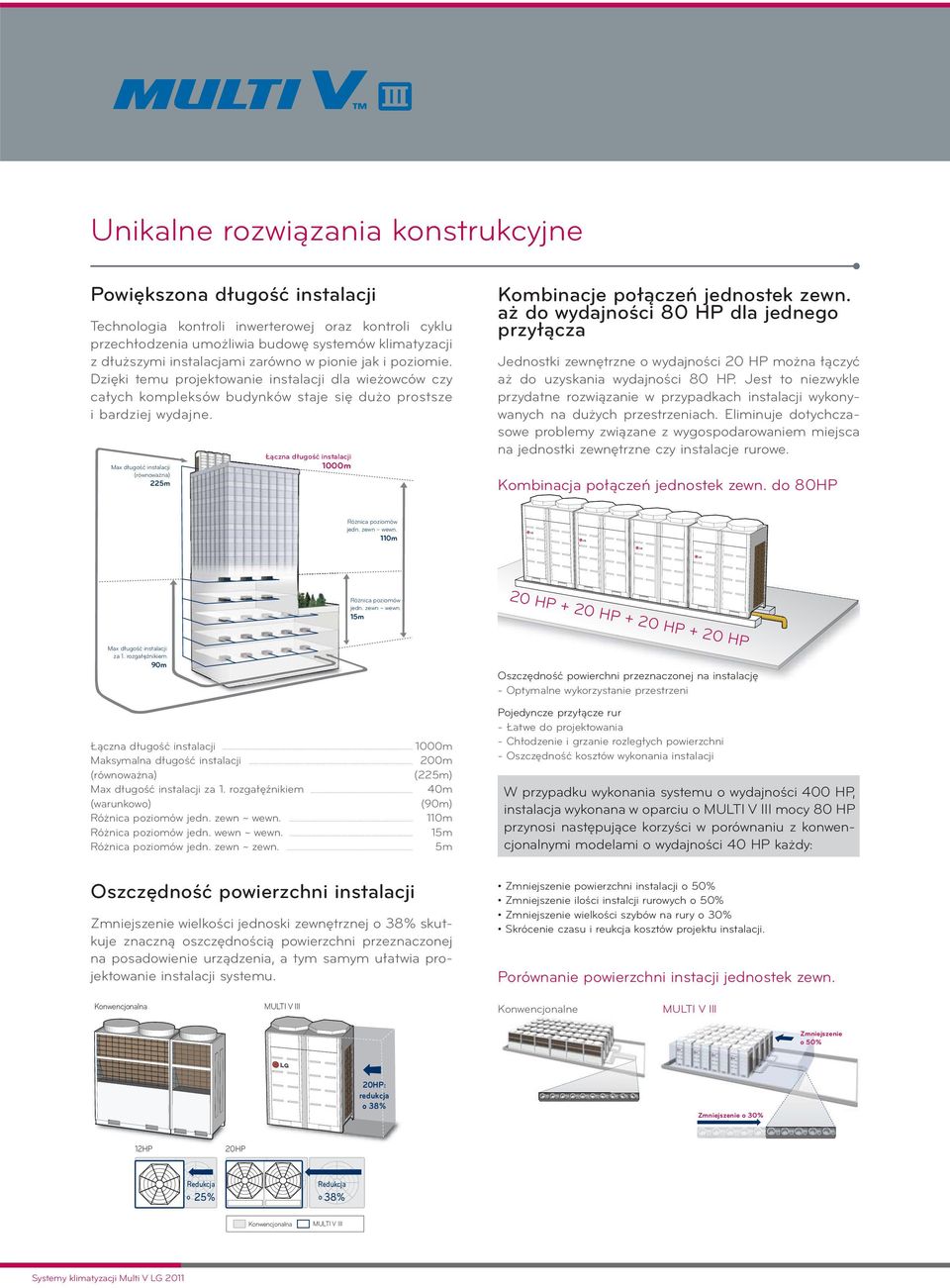

14 Unikalne rozwiązania konstrukcyjne Powiększona długość instalacji Technologia kontroli inwerterowej oraz kontroli cyklu przechłodzenia umożliwia budowę systemów klimatyzacji z dłuższymi instalacjami zarówno w pionie jak i poziomie. Dzięki temu projektowanie instalacji dla wieżowców czy całych kompleksów budynków staje się dużo prostsze i bardziej wydajne. Max długość instalacji (równoważna) 225m Łączna długość instalacji 1000m Kombinacje połączeń jednostek zewn. aż do wydajności 80 HP dla jednego przyłącza Jednostki zewnętrzne o wydajności 20 HP można łączyć aż do uzyskania wydajności 80 HP. Jest to niezwykle przydatne rozwiązanie w przypadkach instalacji wykonywanych na dużych przestrzeniach. Eliminuje dotychczasowe problemy związane z wygospodarowaniem miejsca na jednostki zewnętrzne czy instalacje rurowe. Kombinacja połączeń jednostek zewn. do 80HP Różnica poziomów jedn. zewn ~ wewn. 110m 20 HP + 20 HP + 20 HP + 20 HP Różnica poziomów jedn. zewn ~ wewn. 15m Max długość instalacji za 1. rozgałęźnikiem 90m Łączna długość instalacji Maksymalna długość instalacji (równoważna) Max długość instalacji za 1. rozgałęźnikiem (warunkowo) Różnica poziomów jedn. zewn ~ wewn. Różnica poziomów jedn. wewn ~ wewn. Różnica poziomów jedn. zewn ~ zewn. 1000m 200m (225m) 40m (90m) 110m 15m 5m Oszczędność powierchni przeznaczonej na instalację - Optymalne wykorzystanie przestrzeni Pojedyncze przyłącze rur - Łatwe do projektowania - Chłodzenie i grzanie rozległych powierzchni - Oszczędność kosztów wykonania instalacji W przypadku wykonania systemu o wydajności 400 HP, instalacja wykonana w oparciu o MULTI V III mocy 80 HP przynosi następujące korzyści w porównaniu z konwencjonalnymi modelami o wydajności 40 HP każdy: Oszczędność powierzchni instalacji Zmniejszenie wielkości jednoski zewnętrznej o 38% skutkuje znaczną oszczędnością powierzchni przeznaczonej na posadowienie urządzenia, a tym samym ułatwia projektowanie instalacji systemu. Zmniejszenie powierzchni instalacji o 50% Zmniejszenie ilości instalcji rurowych o 50% Zmniejszenie wielkości szybów na rury o 30% Skrócenie czasu i reukcja kosztów projektu instalacji. Porównanie powierzchni instacji jednostek zewn. Konwencjonalna MULTI V IIl Konwencjonalne MULTI V lll Zmniejszenie o 50% 20HP: redukcja o 38% Zmniejszenie o 30% 12HP 20HP Redukcja o 25% Redukcja o 38% Konwencjonalna MULTI V IIl Systemy klimatyzacji Multi V LG 2011

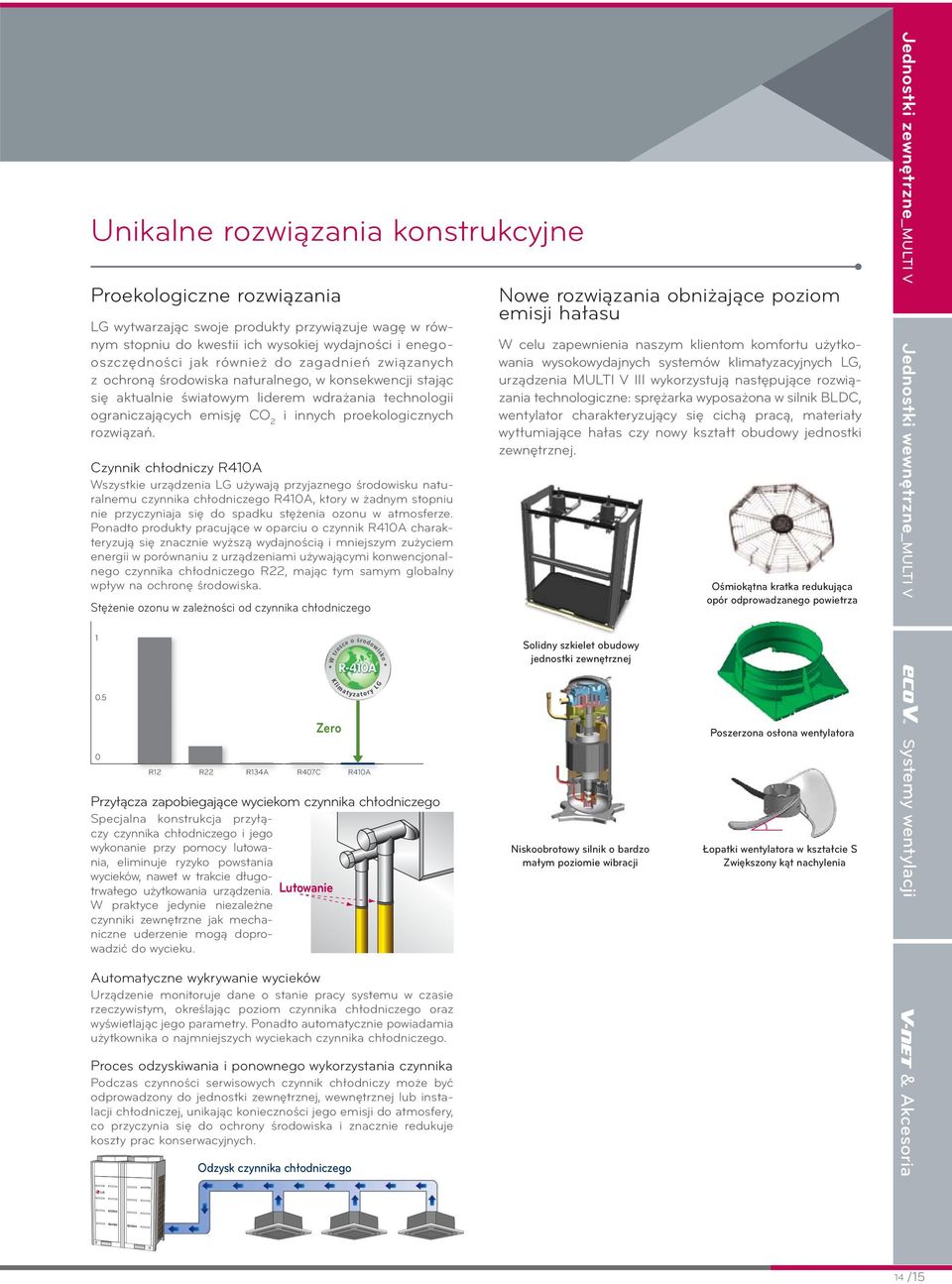

15 Unikalne rozwiązania konstrukcyjne Proekologiczne rozwiązania LG wytwarzając swoje produkty przywiązuje wagę w równym stopniu do kwestii ich wysokiej wydajności i enegooszczędności jak również do zagadnień związanych z ochroną środowiska naturalnego, w konsekwencji stając się aktualnie światowym liderem wdrażania technologii ograniczających emisję CO 2 i innych proekologicznych rozwiązań. Czynnik chłodniczy R410A Wszystkie urządzenia LG używają przyjaznego środowisku naturalnemu czynnika chłodniczego R410A, ktory w żadnym stopniu nie przyczyniaja się do spadku stężenia ozonu w atmosferze. Ponadto produkty pracujące w oparciu o czynnik R410A charakteryzują się znacznie wyższą wydajnością i mniejszym zużyciem energii w porównaniu z urządzeniami używającymi konwencjonalnego czynnika chłodniczego R22, mając tym samym globalny wpływ na ochronę środowiska. Stężenie ozonu w zależności od czynnika chłodniczego Zero R12 R22 R134A R407C R410A Przyłącza zapobiegające wyciekom czynnika chłodniczego Specjalna konstrukcja przyłączy czynnika chłodniczego i jego wykonanie przy pomocy lutowania, eliminuje ryzyko powstania wycieków, nawet w trakcie długotrwałego użytkowania urządzenia. Lutowanie W praktyce jedynie niezależne czynniki zewnętrzne jak mechaniczne uderzenie mogą doprowadzić do wycieku. Automatyczne wykrywanie wycieków Urządzenie monitoruje dane o stanie pracy systemu w czasie rzeczywistym, określając poziom czynnika chłodniczego oraz wyświetlając jego parametry. Ponadto automatycznie powiadamia użytkownika o najmniejszych wyciekach czynnika chłodniczego. Proces odzyskiwania i ponownego wykorzystania czynnika Podczas czynności serwisowych czynnik chłodniczy może być odprowadzony do jednostki zewnętrznej, wewnętrznej lub instalacji chłodniczej, unikając konieczności jego emisji do atmosfery, co przyczynia się do ochrony środowiska i znacznie redukuje koszty prac konserwacyjnych. Odzysk czynnika chłodniczego Nowe rozwiązania obniżające poziom emisji hałasu W celu zapewnienia naszym klientom komfortu użytkowania wysokowydajnych systemów klimatyzacyjnych LG, urządzenia MULTI V III wykorzystują następujące rozwiązania technologiczne: sprężarka wyposażona w silnik BLDC, wentylator charakteryzujący się cichą pracą, materiały wytłumiające hałas czy nowy kształt obudowy jednostki zewnętrznej. Solidny szkielet obudowy jednostki zewnętrznej Niskoobrotowy silnik o bardzo małym poziomie wibracji Ośmiokątna kratka redukująca opór odprowadzanego powietrza Poszerzona osłona wentylatora Łopatki wentylatora w kształcie S Zwiększony kąt nachylenia Jednostki zewnętrzne_multi V Jednostki wewnętrzne_multi V Systemy wentylacji & Akcesoria 14 /15

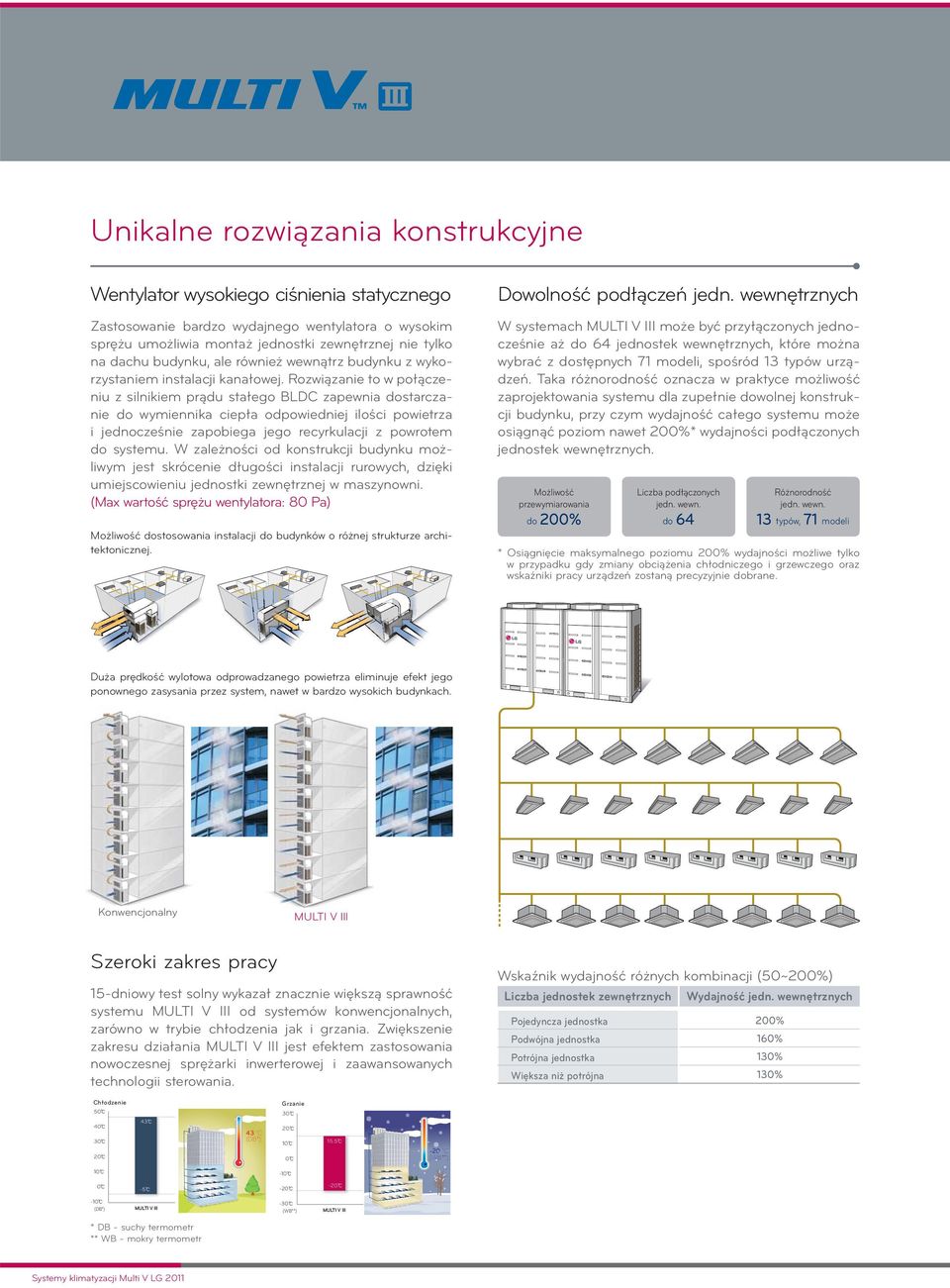

16 Unikalne rozwiązania konstrukcyjne Wentylator wysokiego ciśnienia statycznego Dowolność podłączeń jedn. wewnętrznych Zastosowanie bardzo wydajnego wentylatora o wysokim sprężu umożliwia montaż jednostki zewnętrznej nie tylko na dachu budynku, ale również wewnątrz budynku z wykorzystaniem instalacji kanałowej. Rozwiązanie to w połączeniu z silnikiem prądu stałego BLDC zapewnia dostarczanie do wymiennika ciepła odpowiedniej ilości powietrza i jednocześnie zapobiega jego recyrkulacji z powrotem do systemu. W zależności od konstrukcji budynku możliwym jest skrócenie długości instalacji rurowych, dzięki umiejscowieniu jednostki zewnętrznej w maszynowni. (Max wartość sprężu wentylatora: 80 Pa) W systemach MULTI V III może być przyłączonych jednocześnie aż do 64 jednostek wewnętrznych, które można wybrać z dostępnych 71 modeli, spośród 13 typów urządzeń. Taka różnorodność oznacza w praktyce możliwość zaprojektowania systemu dla zupełnie dowolnej konstrukcji budynku, przy czym wydajność całego systemu może osiągnąć poziom nawet 200%* wydajności podłączonych jednostek wewnętrznych. Możliwość przewymiarowania do Możliwość dostosowania instalacji do budynków o różnej strukturze architektonicznej. 200% Liczba podłączonych jedn. wewn. do 64 Różnorodność jedn. wewn. 13 typów, 71 modeli * Osiągnięcie maksymalnego poziomu 200% wydajności możliwe tylko w przypadku gdy zmiany obciążenia chłodniczego i grzewczego oraz wskaźniki pracy urządzeń zostaną precyzyjnie dobrane. Duża prędkość wylotowa odprowadzanego powietrza eliminuje efekt jego ponownego zasysania przez system, nawet w bardzo wysokich budynkach. Konwencjonalny MULTI V lll Szeroki zakres pracy Wskaźnik wydajność różnych kombinacji (50~200%) 15-dniowy test solny wykazał znacznie większą sprawność systemu MULTI V III od systemów konwencjonalnych, zarówno w trybie chłodzenia jak i grzania. Zwiększenie zakresu działania MULTI V III jest efektem zastosowania nowoczesnej sprężarki inwerterowej i zaawansowanych technologii sterowania. Chłodzenie Grzanie 50ŭ 40ŭ 30ŭ 43ŭ 43 C (DB*) 30ŭ 20ŭ 0ŭ 10ŭ 15.5ŭ -20 C (WB**) 0ŭ 10ŭ -10ŭ (DB*) 20ŭ -10ŭ -5ŭ MULTI V lll * DB - suchy termometr ** WB - mokry termometr Systemy klimatyzacji Multi V LG ŭ -30ŭ (WB**) -20ŭ MULTI V lll Liczba jednostek zewnętrznych Wydajność jedn. wewnętrznych Pojedyncza jednostka 200% Podwójna jednostka 160% Potrójna jednostka 130% Większa niż potrójna 130%

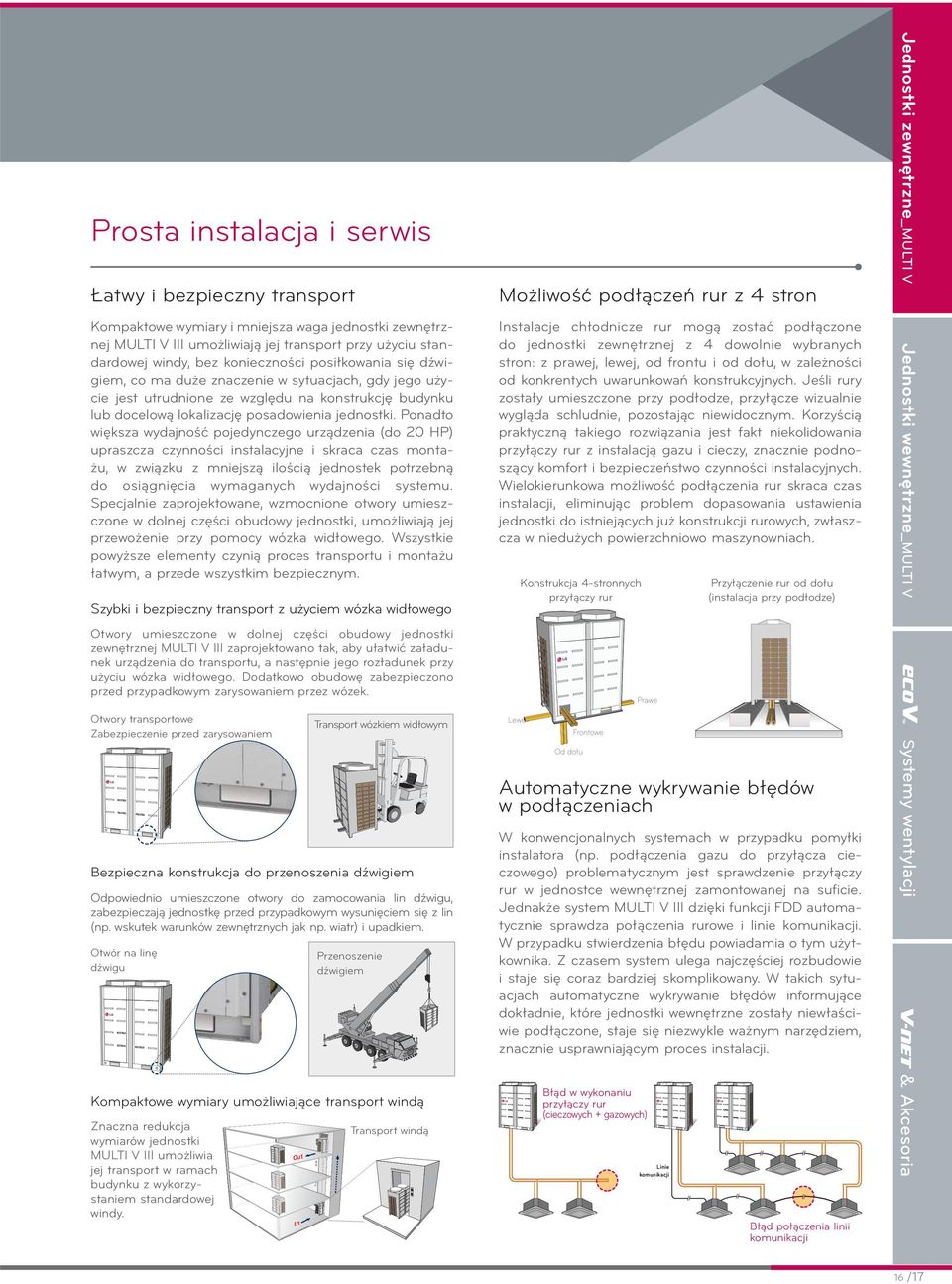

17 Jednostki zewnętrzne_multi V Prosta instalacja i serwis Możliwość podłączeń rur z 4 stron Kompaktowe wymiary i mniejsza waga jednostki zewnętrznej MULTI V III umożliwiają jej transport przy użyciu standardowej windy, bez konieczności posiłkowania się dźwigiem, co ma duże znaczenie w sytuacjach, gdy jego użycie jest utrudnione ze względu na konstrukcję budynku lub docelową lokalizację posadowienia jednostki. Ponadto większa wydajność pojedynczego urządzenia (do 20 HP) upraszcza czynności instalacyjne i skraca czas montażu, w związku z mniejszą ilością jednostek potrzebną do osiągnięcia wymaganych wydajności systemu. Specjalnie zaprojektowane, wzmocnione otwory umieszczone w dolnej części obudowy jednostki, umożliwiają jej przewożenie przy pomocy wózka widłowego. Wszystkie powyższe elementy czynią proces transportu i montażu łatwym, a przede wszystkim bezpiecznym. Instalacje chłodnicze rur mogą zostać podłączone do jednostki zewnętrznej z 4 dowolnie wybranych stron: z prawej, lewej, od frontu i od dołu, w zależności od konkrentych uwarunkowań konstrukcyjnych. Jeśli rury zostały umieszczone przy podłodze, przyłącze wizualnie wygląda schludnie, pozostając niewidocznym. Korzyścią praktyczną takiego rozwiązania jest fakt niekolidowania przyłączy rur z instalacją gazu i cieczy, znacznie podnoszący komfort i bezpieczeństwo czynności instalacyjnych. Wielokierunkowa możliwość podłączenia rur skraca czas instalacji, eliminując problem dopasowania ustawienia jednostki do istniejących już konstrukcji rurowych, zwłaszcza w niedużych powierzchniowo maszynowniach. Szybki i bezpieczny transport z użyciem wózka widłowego Konstrukcja 4-stronnych przyłączy rur Otwory umieszczone w dolnej części obudowy jednostki zewnętrznej MULTI V III zaprojektowano tak, aby ułatwić załadunek urządzenia do transportu, a następnie jego rozładunek przy użyciu wózka widłowego. Dodatkowo obudowę zabezpieczono przed przypadkowym zarysowaniem przez wózek. Transport wózkiem widłowym Prawe Lewe Frontowe Od dołu Bezpieczna konstrukcja do przenoszenia dźwigiem Odpowiednio umieszczone otwory do zamocowania lin dźwigu, zabezpieczają jednostkę przed przypadkowym wysunięciem się z lin (np. wskutek warunków zewnętrznych jak np. wiatr) i upadkiem. Otwór na linę dźwigu Przenoszenie dźwigiem Znaczna redukcja wymiarów jednostki MULTI V III umożliwia jej transport w ramach budynku z wykorzystaniem standardowej windy. & Akcesoria Kompaktowe wymiary umożliwiające transport windą W konwencjonalnych systemach w przypadku pomyłki instalatora (np. podłączenia gazu do przyłącza cieczowego) problematycznym jest sprawdzenie przyłączy rur w jednostce wewnętrznej zamontowanej na suficie. Jednakże system MULTI V III dzięki funkcji FDD automatycznie sprawdza połączenia rurowe i linie komunikacji. W przypadku stwierdzenia błędu powiadamia o tym użytkownika. Z czasem system ulega najczęściej rozbudowie i staje się coraz bardziej skomplikowany. W takich sytuacjach automatyczne wykrywanie błędów informujące dokładnie, które jednostki wewnętrzne zostały niewłaściwie podłączone, staje się niezwykle ważnym narzędziem, znacznie usprawniającym proces instalacji. Błąd w wykonaniu przyłączy rur (cieczowych + gazowych) Transport windą Out Linie komunikacji In wentylacji Automatyczne wykrywanie błędów w podłączeniach Systemy Otwory transportowe Zabezpieczenie przed zarysowaniem Przyłączenie rur od dołu (instalacja przy podłodze) Jednostki wewnętrzne_multi V Łatwy i bezpieczny transport Błąd połączenia linii komunikacji 16 /17

18 Prosta instalacja i serwis Funkcja detekcji awarii w czasie rzeczywistym W konwencjonalnych systemach nawet niewielka awaria wykryta przez czujnik lub elektroniczny zawór rozprężny powoduje obniżenie sprawności i wydajności układu. W MULTI V III system kontroli sprawdza aktualny stan czujników i elektronicznych zaworów rozprężnych. Jednak w ramach automatycznego uruchomienia testowego sprawdzanych jest wiele innych parametrów pracy. W przypadku stwierdzenia problemu, użytkownik jest natychmiast informowany o wykrytych błędach, nawet takich, które w danej chwili nie wpływają na normalny zakres pracy systemu. W efekcie czynności naprawcze mogą zostać podjęte bez zbędnej zwłoki. Czujnik Automatyzacja uruchomienia testowego W układach konwencjonalnych testowe uruchomienie systemu, wykonywane po zakończeniu procesu instalacji, jest niezwykle czasochłonne, ponieważ instalator musi wykonywać każdy z jego etepów manualnie. Rozwiązania zastosowane w MULTI V III eliminują ten problem, poddając ten proces maksymalnej automatyzacji. Instalator po zakończeniu testu otrzymuje automatycznie szczegółowy raport o efektach testu. Ponadto jednostka kontroluje poprawność instalacji oraz pracę poszczególnych urządzeń, na bierząco zgłaszając wszelkie napotykane problemy, jak błędy w połączeniach rurowych, liniach komunikacji, niedoborach czynnika chłodniczego. Dzięki temu, czynności testowe są nie tylko mniej pracochłonne ale również bardziej bezpieczne dla uruchamianych urządzeń i całego systemu. Układ konwencjonalny MULTI V lll EEV* *EEV: elektroniczny zawór rozprężny Standardowy zakres pracy Awaria Test połączeń rurowych i linii komunkacji Test wszystkich jedn. wewn. Test pojedynczych jedn. wewn. Raportowanie Test połączeń rurowych i linii komunkacji Test wszystkich jedn. wewn. Test pojedynczych jedn. wewn. Raportowanie Test połączeń rurowych i linii komunkacji Test wszystkich jedn. wewn. Test pojedynczych jedn. wewn. Raportowanie Automatyczne uruchomienie testowe Funkcja wirtualnego czujnika podtrzymująca pracę awaryjnej jednostki W przypadku awarii czujnika jednostki wewnętrznej, wykazującego błędne wartości, jednostka zewnętrzna oprócz detekcji otrzymanej informacji automatycznie zakłada wartości jakie powinny charakteryzować prawidłową pracę urządzenia i umożliwia jego dalszą pracę. Zwiększa to wydajność i niezawodność systemu. Automatyzacja testowego uruchomienia systemu skraca czas jego przeprowadzenia o 60% w porównaniu do testów wykonywanych dla konwencjonalnych systemów. Ponadto podnosi poziom jego bezpieczeństwa i niezawodności, dostarczając możliwość tworzenia kopii zapasowych z danymi testowymi układu. Test z łatwością przeprowadzić może każdy instalator, eliminując konieczność zaangażowania do tych czynności wysoko wykwalifikowanych inżynierów. Wyniki uruchomienia testowego Kopia danych Automatyczne raportowanie Awaria czujnika Kontrola danych przez wirtualny czujnik Sprawdzanie danych w czasie rzeczywistym Do laptopa lub PDA Dostarczane dla klienta Systemy klimatyzacji Multi V LG 2011

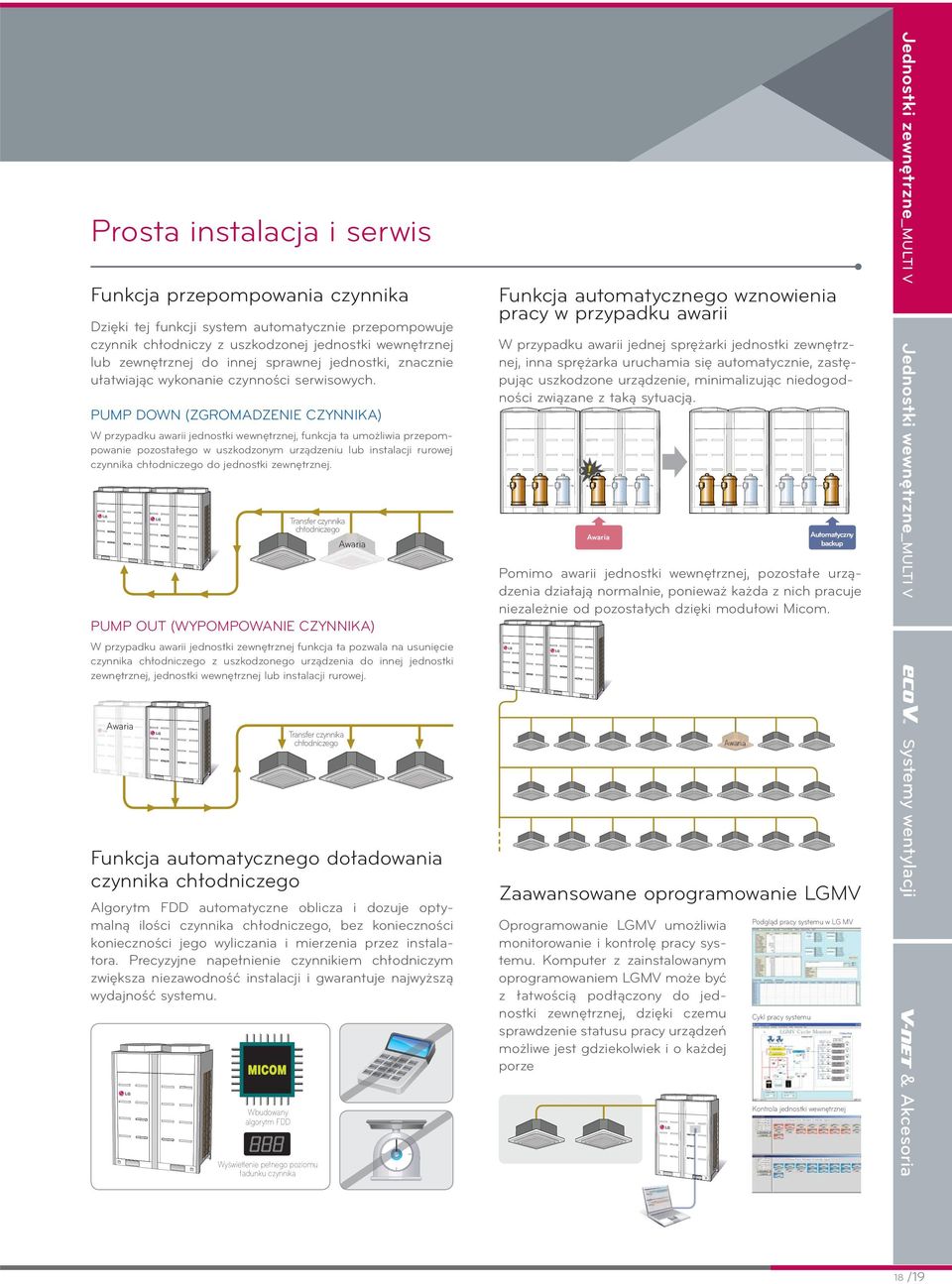

19 Jednostki zewnętrzne_multi V Prosta instalacja i serwis Funkcja przepompowania czynnika W przypadku awarii jednej sprężarki jednostki zewnętrznej, inna sprężarka uruchamia się automatycznie, zastępując uszkodzone urządzenie, minimalizując niedogodności związane z taką sytuacją. PUMP DOWN (ZGROMADZENIE CZYNNIKA) W przypadku awarii jednostki wewnętrznej, funkcja ta umożliwia przepompowanie pozostałego w uszkodzonym urządzeniu lub instalacji rurowej czynnika chłodniczego do jednostki zewnętrznej. Transfer czynnika chłodniczego Awaria Automatyczny backup Awaria Pomimo awarii jednostki wewnętrznej, pozostałe urządzenia działają normalnie, ponieważ każda z nich pracuje niezależnie od pozostałych dzięki modułowi Micom. Jednostki wewnętrzne_multi V Dzięki tej funkcji system automatycznie przepompowuje czynnik chłodniczy z uszkodzonej jednostki wewnętrznej lub zewnętrznej do innej sprawnej jednostki, znacznie ułatwiając wykonanie czynności serwisowych. Funkcja automatycznego wznowienia pracy w przypadku awarii PUMP OUT (WYPOMPOWANIE CZYNNIKA) W przypadku awarii jednostki zewnętrznej funkcja ta pozwala na usunięcie czynnika chłodniczego z uszkodzonego urządzenia do innej jednostki zewnętrznej, jednostki wewnętrznej lub instalacji rurowej. Awaria Algorytm FDD automatyczne oblicza i dozuje optymalną ilości czynnika chłodniczego, bez konieczności konieczności jego wyliczania i mierzenia przez instalatora. Precyzyjne napełnienie czynnikiem chłodniczym zwiększa niezawodność instalacji i gwarantuje najwyższą wydajność systemu. Wyświetlenie pełnego poziomu ładunku czynnika Zaawansowane oprogramowanie LGMV Oprogramowanie LGMV umożliwia monitorowanie i kontrolę pracy systemu. Komputer z zainstalowanym oprogramowaniem LGMV może być z łatwością podłączony do jednostki zewnętrznej, dzięki czemu sprawdzenie statusu pracy urządzeń możliwe jest gdziekolwiek i o każdej porze Podgląd pracy systemu w LG MV Cykl pracy systemu Kontrola jednostki wewnętrznej & Akcesoria Wbudowany algorytm FDD Awaria wentylacji Funkcja automatycznego doładowania czynnika chłodniczego Systemy Transfer czynnika chłodniczego 18 /19

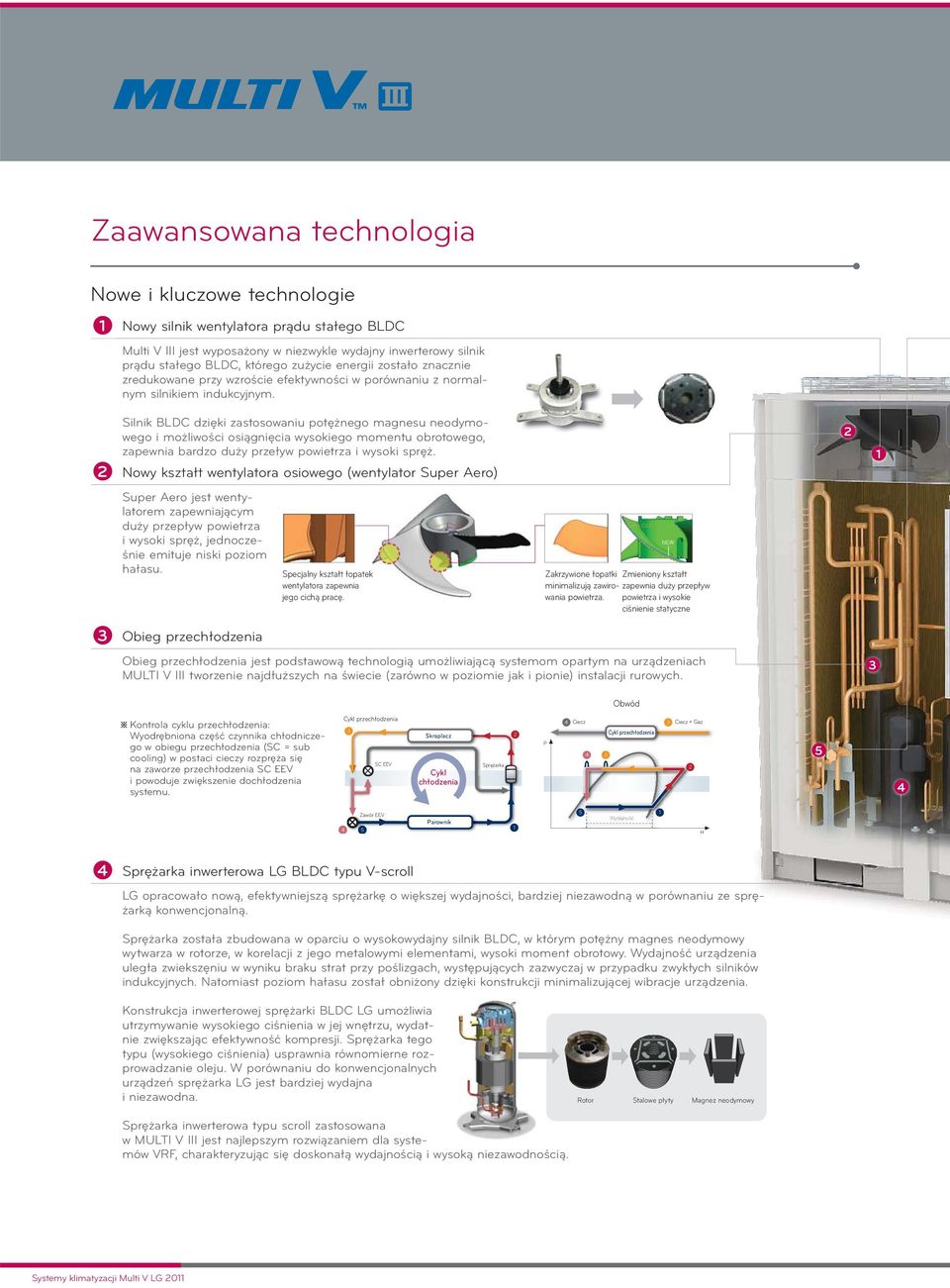

20 Zaawansowana technologia Nowe i kluczowe technologie 1 Nowy silnik wentylatora prądu stałego BLDC Multi V III jest wyposażony w niezwykle wydajny inwerterowy silnik prądu stałego BLDC, którego zużycie energii zostało znacznie zredukowane przy wzroście efektywności w porównaniu z normalnym silnikiem indukcyjnym. 2 Silnik BLDC dzięki zastosowaniu potężnego magnesu neodymowego i możliwości osiągnięcia wysokiego momentu obrotowego, zapewnia bardzo duży przeływ powietrza i wysoki spręż. Nowy kształt wentylatora osiowego (wentylator Super Aero) 2 1 Super Aero jest wentylatorem zapewniającym duży przepływ powietrza i wysoki spręż, jednocześnie emituje niski poziom hałasu. Specjalny kształt łopatek wentylatora zapewnia jego cichą pracę. Zakrzywione łopatki Zmieniony kształt minimalizują zawirowania powietrza. powietrza i wysokie zapewnia duży przepływ ciśnienie statyczne 3 Obieg przechłodzenia Obieg przechłodzenia jest podstawową technologią umożliwiającą systemom opartym na urządzeniach MULTI V III tworzenie najdłuższych na świecie (zarówno w poziomie jak i pionie) instalacji rurowych. Obwód 3 Kontrola cyklu przechłodzenia: Wyodrębniona część czynnika chłodniczego w obiegu przechłodzenia (SC = sub cooling) w postaci cieczy rozpręża się na zaworze przechłodzenia SC EEV i powoduje zwiększenie dochłodzenia systemu. Cykl przechłodzenia 3 SC EEV Skraplacz Cykl chłodzenia Sprężarka 2 P 4 Ciecz 3 Ciecz + Gaz Cykl przechłodzenia Zawór EEV 4 5 Parownik Wydajność H 4 Sprężarka inwerterowa LG BLDC typu V-scroll LG opracowało nową, efektywniejszą sprężarkę o większej wydajności, bardziej niezawodną w porównaniu ze sprężarką konwencjonalną. Sprężarka została zbudowana w oparciu o wysokowydajny silnik BLDC, w którym potężny magnes neodymowy wytwarza w rotorze, w korelacji z jego metalowymi elementami, wysoki moment obrotowy. Wydajność urządzenia uległa zwiekszęniu w wyniku braku strat przy poślizgach, występujących zazwyczaj w przypadku zwykłych silników indukcyjnych. Natomiast poziom hałasu został obniżony dzięki konstrukcji minimalizującej wibracje urządzenia. Konstrukcja inwerterowej sprężarki BLDC LG umożliwia utrzymywanie wysokiego ciśnienia w jej wnętrzu, wydatnie zwiększając efektywność kompresji. Sprężarka tego typu (wysokiego ciśnienia) usprawnia równomierne rozprowadzanie oleju. W porównaniu do konwencjonalnych urządzeń sprężarka LG jest bardziej wydajna i niezawodna. Rotor Stalowe płyty Magnez neodymowy Sprężarka inwerterowa typu scroll zastosowana w MULTI V III jest najlepszym rozwiązaniem dla systemów VRF, charakteryzując się doskonałą wydajnością i wysoką niezawodnością. Systemy klimatyzacji Multi V LG 2011

21 Nowy zoptymalizowany dystrybutor czynnika chłodniczego Dzięki nowej, optymalnej konstrukcji dystrybutora czynnika chłodniczego zastosowanego w wymienniku ciepła, czynnik chłodniczy jest dostarczany do wymiennika równomiernie, tak aby cała jego powierzchnia była maksymalnie wykorzystana. W rezultacie zwiększona została zarówno efektywność wymiany ciepła jak i wydajność systemu. Standardowe odchylenie T_wyjścia Funkcja detekcji i diagnozy błędów (FDD) 6ºC Konwencjonalny MULTI V III Dotychczas Aktualnie 1ºC Wzrost COP o 15% MULTI V III wyposażony został w kompleksową funkcję automatycznej diagnozy pracy (FDD), działającą podobnie jak automatyczny system diagnozy pracy samochodu. Funkcja FDD wykonuje automatyczny test rozruchowy, sprawdza ilość czynnika chłodniczego, na bierząco kontoluje system i dokonuje wznowienia (back-up) pracy poszczególnych elementów oraz czujników, zwiększając niezawodność produktu. FDD Nowe i zaawansowane funkcje Automatyczny system diagnozy pracy samochodu. Nowa technologia zarządzania olejem (HiPOR TM ) 1. Automatyczne uruchomienie testu 2. Kontrola ilości czynnika chłodniczego 3. Diagnoza w czasie rzeczywistym (czynnik chłodniczy i elementy) 4. Wznowienie (back-up) w czasie rzeczywistym (sprężarka i czujniki) Technologia HiPOR TM maksymalizuje wydajność i niezawodność sprężarki dzięki redukcji strat ciśnienia, które uzyskano w efekcie zastosowania pompy wewnątrz sprężarki, odpowiedzialnej za bezpośrednie przekazywanie czynnika chłodniczego i oleju do górnej części sprężarki. Sprężarka Niskie ciśn. Sprężarka Wysokie ciśn. S/O Niskie ciśn. Sprężarka Wysokie ciśn. S/O Strata energii Konwencjonalna Separator oleju Zwiększenie COP o 5% Sprężarka HiPOR TM Brak strat energii MULTI V III Separator oleju 5ºC Jednostki zewnętrzne_multi V Jednostki wewnętrzne_multi V Systemy wentylacji & Akcesoria 20 /21

22 Synchroniczna praca w trybie grzania i chłodzenia Wysoki współczynnik COP aż do 7,1 - przy następującym obciążeniu: chłodzenie (40%) + grzanie (60%) Zużycie energii obniżone nawet o 30% AMC (zaawansowana zmiana trybu pracy) Kontrola AMC zapewnia optymalną pracę w każdych warunkach, dzięki czemu poszczególne cykle pracy są bardziej stabilne, zapewniając większy komfort osobom przebywającym w klimatyzowanych pomieszczeniach. wskaźnik COP Max COP (7,1) praca w trybie chłodzenia praca w trybie grzania Wysokie ciśnienie Zmiana trybu pracy SPRĘŻARKA (Hz ) Optymalna strefa SPRĘŻARKA (Hz ) Zmiana trybu pracy - Kontrola ciśnienia w czasie rzeczywistym. - Optymalny cykl w optymalnej strefie. - Minimalizacja czasu do zmiany trybu pracy: max 5 min stosunek trybów pracy (%) * Temperatura zewn.: 7 C suchy termometr / 6 C mokry termometr * Temperarura wewn.: 20 C suchy termometr / 15 C mokry termometr Grzanie Chłodzenie Grzanie Chłodzenie Niskie ciśnienie Długie instalacje Pokój Siłownia Biuro Serwerownia Max różnica poziomów j. zewn.~wewn. 110 m Różnica poziomów pomiędzy j. odzysku ciepła 15 m Różnica poziomów j. wewn.~wewn. 15 m Symultaniczna praca jednostek zewnętrznych Max długość instalacji 200m(250m*) Wymiennik ciepła jednostki zewnętrznej może pracować dla grzania i chłodzenia w sposób równoległy. - Liniowa reakcja na zmiany. - Zwiększenie wydajności w trybie pracy symultanicznej. - Minimalizacja czasu zmiany trybów pracy (ciągłe chłodzenie i grzanie). Łączna długość instalacji Aktualna max długość instalacji Max dł. instalacji za 1. rozgałęźnikiem Różnica poziomów jedn. zewn.~wewn. Różnica poziomów jedn. wewn.~wewn. Różnica poziomów jedn. zewn.~zewn. 1000m 200m(250m*) 40m[90m**] 110m 15m 5m Konwencjonalne systemy odzysku ciepła Jedn. zewn. pracuje w trybie grzania lub chłodzenia Chłodzenie Grzanie Odl. pomiędzy najbliższymi j. odzysku ciepła Różnica poziomów pomiędzy j. odzysku ciepła 10m 15m * Równoważna ** Stosowana warunkowo Swoboda połączeń jednostki odzysku ciepła HR Jednostki zewnętrzne Jednostka odzysku ciepła HR Multi V III Heat Recovery Jednoczesna praca jedn. zewn. w trybie grzania i chłodznie Chłodzenie Jednostki wewnętrzne Grzanie Jednostki odzysku ciepła LG mogą być łączone zarówno równolegle jak i szeregowo. Konwencjonalna MULTI V Heat Recovery Tylko rozgałęźnik Niemożliwe Połączenie szeregowe jedn. HR Jednostki zewnętrzne Jednostka odzysku ciepła HR Jednostki wewnętrzne Niemożliwe Tylko połączenie szeregowe Unikalne rozwiązanie LG Unikalne rozwiązanie LG Systemy klimatyzacji Multi V LG 2011

23 Znajdujący różnorodne zastosowanie MULTI V Heat Recovery umożliwia swobodną kontrolę strefową zapewniając użytkownikom maksimum wygody. Wygodny wybór strefy MULTI V III Heat Recovery zapewnia doskonałe indywidualne strefowanie w każdym pomieszczeniu zgodnie z wymaganiami użytkownika. Kontrola pojedynczego pomieszczenia - precyzyjna kontrola dostowowana do konkretnych uwarunkowań danego pomieszczenia Kontrola strefowa - Podłączenie max 8 jedn. wewn. do rozdzielacza - Podłączenie max 32 jedn. wewn. do 1 j. odzysku ciepła HR - Jedn. wewn. musi być zainstalowana z opcją funkcji kontroli strefowej Możliwość łączenia kontroli indywidualnej i strefowej - Dowolność w projektowaniu instalacji Serwerownia Biuro Pokój Kuchnia Jedn. odzysku ciepła o wysokiej wydajności Wysokowydajny system przechłodzenia w postaci dwururowego wymiennika ciepła typu SCI Podłączenie max 8 jedn. wewn. do 1 portu Łatwy montaż instalacji z funkcją autowykrywania błędów Dostęp do wewnętrznych elementów zaworu serwisowego Dwu-rurowy wymiennik ciepła Automatyczna zmiana trybu pracy W celu utrzymania optymalnej temperatury w pomieszczeniu, tryb chłodzenia i grzania przełączany jest automatycznie w zależności od zadanej temperatury. Temperatura z jedn. zewn. Pary czynnika chłodniczego Zmiana trybu pracy (Grzanie Chłodzenie) +ΔT -ΔT liniowy zawór rozprężny PRHR021 PRHR031 PRHR041 do jedn. wewn. Zmiana trybu pracy (Chłodzenie Grzanie) Różnorodne zastosowania Jednostka odzysku ciepła znajduje różnorodne zastosowania w zaawansowanych technologicznie rozwiązaniach, podnosząc komfort użytkowania systemów klimatyzacyjnych LG - Chłodzenie / Grzanie - Ciepła woda użytkowa / Ogrzewanie podłogowe - Wentylacja / Nawilżanie Chłodzenie i Grzanie Szeroki zakres pracy Zwiększenie zakresu pracy synchronicznej dzięki zastosowaniu różnego typu procesów kontroli. Temp. wewn. Grzanie ( C DB), Chłodzenie ( C WB) Strefa pracy synchronicznej Grzanie Chłodzenie Temp. zewn. Grzanie ( C WB), Chłodzenie ( C DB), Praca synchroniczna ( C DB) Tryb grzania ciągłego * * Moduł hydrauliczny - niedługo w sprzedaży Centrala eco V Wylot powietrza Powietrze z zewnątrz Tryb grzania: - 20 C WB ~ 16 C WB Tryb chłodzenia: - 10 C DB ~ 43 C DB Tryb pracy synchronicznej: - 10 C DB ~ 27 C DB WB: mokry termometr DB: suchy termometr Zwiększenie wydajności trybu grzania ciągłego (w przypadku kilku jednostek, alternatywne odszranianie kolejnych jednostek w różnym czasie) - Zintegrowana moc grzewcza: większa o 17% Odzysk oleju w trybie grzania - Kontynuacja pracy w trybie grzania podczas odzysku oleju Konwencjonalny model odszranianie odzysk oleju odszranianie Praca Wył. Wył. Wył. w trybie grzania Multi V III Heat Recovery częściowe odzysk oleju częściowe odszranianie (tryb grzania) odszranianie Praca w trybie grzania Wymiana ciepła Chłodzenie Nawilżanie Czas Dostarczane powietrze Odprowadzane powietrze Ciepła woda użytkowa Ogrzewanie podłogowe Chłodzenie (Klimakonwektor) Wentylacja i Nawilżanie Jednostki zewnętrzne_multi V Jednostki wewnętrzne_multi V Systemy wentylacji & Akcesoria GRZANIE CHŁODZENIE Czas GRZANIE Czas * Praca w trybie grzania ciągłego może odbywać się automatycznie, w zależności od uwarunkowań danego systemu. 22 /23

24 Większy komfort Cicha praca w trybie nocnym Wysoki współczynnik COP Moc 4HP 5HP 6HP Długie instalacje 1Ø, 220V 3Ø, 380V Chłodzenie Grzanie Chłodzenie Grzanie Kompaktowy rozmiar Łatwa i efektywna instalacja jednostki zewnętrznej w systemie MULTI V MINI jest najlepszym rozwiązaniem dla małych biur i sklepów. Widok z góry 730mm Konwencjonalna 5, 6 HP 806mm 46% Zmniejszenie 950mm 4, 5, 6 HP 330 mm Łączna długość instalacji 300m Max dł. instalacji (równoważna) 150m(175m) Max dł. instalacji za 1. rozgałęźnikiem 40m Różnica poziomów jedn. zewn.~wewn. 50m(40m*) Różnica poziomów jedn. wewn.~wewn. 15m Różnica poziomów jedn. zewn.~zewn. 5m *Jednostka zewnętrzna zainstalowana poniżej jednostki wewnętrznej. Gabaryty 52% Zmniejszenie Poziom hałasu (dba) Konwencjonalna 5, 6 HP [mm] 1Ø 5HP, 6HP 3Ø 4HP, 5HP, 6HP 950x1380x330 [mm] HP 5HP 6HP KROK 1 KROK 2 KROK 3 60% Zmniejszenie Dzień Noc (W oparciu o model 4HP) Konwencjonalna 5, 6 HP [mm] 1Ø 4 HP 950x834x330 [mm] Systemy klimatyzacji Multi V LG 2011

25 MULTI V MINI może być z powodzeniem instalowany w małych biurach i sklepach. Dzięki niskiemu poziomowi hałasu, system ten zapewnia komfortowe warunki w pomieszczeniu. Łatwe serwisowanie 02 Wygodne uchwyty do przenoszenia Wewnętrzny zawór serwisowy - możliwe jest podłączenie orurowania z 4 stron (od frontu, z tyłu, od strony prawej oraz od dołu) - łatwy dostęp Podłączenie z jednej strony Możliwość podłączenia max 9 jednostek wewnętrznych Możliwe podłączenie z 4 stron Nawet 9 jednostek wewnętrznych może być podłączonych do jednej jednostki zewnętrznej z możliwością przewymiarowania do 130%. - 9 jedn. wewn. dla modeli o wydajności 6HP - 8 jedn. wewn. dla modeli o wydajności 5HP - 6 jedn. wewn. dla modeli o wydajności 4HP jedn Kompaktowa konstrukcja i łatwy serwis - dostęp do zaworu serwisowego po odkręceniu 3 śrub - zdejmowany przedni panel 3 odkręcane śruby Łatwy dostęp serwisowy Jednostki zewnętrzne_multi V Jednostki wewnętrzne_multi V Systemy wentylacji & Akcesoria *W oparciu o model 6 HP 24 /25

26 Jednoczesne zasysanie i odprowadzanie powietrza od frontu Prawo- i lewostronny system odprowadzania powietrza Duża prędkość odprowadzanego powietrza (7~8 m/s) Brak zakłóceń strumieni odprowadzanego powietrza pomiędzy piętrami (w systemach konwencjonalnych dochodzi do efektu zasysania odprowadzanego gorącego powietrza, powodującego spadek wydajności). Konwencjonalny Zakłócenia pomiędzy piętrami! Opatentowane elementy dla MULTI V SPACE II Wszystkie rozwiązania technologiczne, unikatowe dla jednostki MULTI V SPACE II, zostały zgłoszone do opatentowania zarówno na rynku krajowym jak i międzynarodowym. Część z nich już otrzymała status patentów zarejestrowanych. 01 Cała konstrukcja (8 elementów) 02 System wentylatorów (18 elementów) 03 Separacja zasysania i odprowadzania powietrza (6 elementów) 04 Budowa 3-stronnego wymiennika ciepła (3 elementy) 05 Konstrukcja żaluzji (20 elementów) 06 Części elektryczne (2 elementy) Patenty LG: 57 elementów 01 MULTI V SPACE II 02 Usuwane gorące powietrze Zasysane powietrze zewn m/s 7m/s Brak obniżenia wydajności! Jedn. zewn. z wylotem pow. w lewo Jedn. zewn. z wylotem pow. w prawo Cicha praca Redukcja poziomu hałasu i wibracji dzięki: - przedniemu odprowadzaniu powietrza, - kompaktowej budowie jednostki zewnętrznej. Hałas wewnątrz pomieszczeń budunku z instalacją MULTI V SPACE II utrzymuje się w zakresie 30~40 db, a więc na poziomie występującym np. w bibliotece. MULTI V SPACE II Konwencjonalny Systemy klimatyzacji Multi V LG 2011

27 MULTI V SPACE II jest idealnym rozwiązaniem dla luksusowych i wyrafinowanych stylistycznie wnętrz w estetycznych architektonicznie budynkach. Kontrola prędkości obrotów wentylatora (Kontrola ciśnień E.S.P i poziomu hałasu) Zaawansowana elastyczność instalacji (instalacje z kanałem wylotowym). Brak konieczności montażu wentylatora wspomagającego nakładki wylotu powietrza. Utrzymywanie stałej wydajności i poziomu hałasu według zadanych parametrów. Instalacja z kanałem wylotowym - Kontrola E.S.P Kontrola poziomu hałasu Ustawienia Kanał Wylot powietrza Zakres 1: 4 mm H 2 O < ESP < 6 mm H 2 O Zakres 2: 6 mm H 2 O < ESP < 8 mm H 2 O Zakres 3: 8 mm H 2 O < ESP < 10 mm H 2 O Zakres 4: 10 mm H 2 O < ESP < 12 mm H 2 O Niski poziom hałasu : Max obr/min. Mudułowy system montażu w 4 etapach Modułowa konstrukcja jednostki zewnętrznej zapewnia łatwiejszą instalację i upraszcza czynności serwisowe. Jednostka zewnętrzna może być zainstalowana w czasie zgodnym z ogólnym harmonogramem budowy. Żaluzje dostarczane przez lokalnych dystrybutorów 1 etap Osadzenie ramy żaluzji 2 etap Montaż żaluzji *6HP (ARUN60LR2, ARUN60LL2) *8HP (ARUN80LR2, ARUN80LL2) 3 etap Montaż elementów mechanicznych 4 etap Montaż wentylatora Jednostki zewnętrzne_multi V Jednostki wewnętrzne_multi V Systemy wentylacji & Akcesoria 26 /27

28 Ekonomiczny system wodny MULTI V II WATER jest idealnym rozwiązaniem do zastosowań w wieżowcach. Warunki środowiskowe takie jak zawirowania powietrza i przeciwne wiatry czy skrajne temperatury, występujące wokół budynków na dużych wysokościach nie mają wpływu na wydajność tego systemu. Wyższy współczynnik wydajności COP 28% Prosta instalacja Lekka jednostka zewn. o kompaktowych rozmiarach - Przestrzeń do instalcji zmniejszona o 60% Łatwe do wykonania instalacje rur - Przyłącza rur czynnika chłodniczego i wody umiejscowione od frontowej strony urządzenia Rury wodne Rury czynnika chłodniczego Przyłącze wody Konwencjonalny system klimatyzacji MULTI V WATER II Przyłącze czynnika chłodniczego Jedn. zewn. Wysokowydajny system niezależnie od warunków zewnętrznych Firma A Temp. zewn. Wiatr Optymalna kontrola pracy przy zmiennym obciążeniu Systemy klimatyzacji Multi V LG 2011

29 MULTI V II WATER jest skutecznym i bezpiecznym systemem, charakteryzującym się dużą wydajnością niezależnie od warunków takich jak temperatura otoczenia czy wysokość budynku. Zmniejszenie powierzchni instalacji W rezultacie redukcji wielkości przestrzeni potrzebnej do instalcji jednostki zewnętrznej uzyskano większą powierzchnię użytkową klimatyzowanego budynku. Większa powierzchnia użytkowa MULTI V Water II Mniejsza powierzchnia instalacji jedn. zewn. Konwencjonalny Wysoka wydajność i niezawodność Porównanie wymienników ciepła: dwururowego i płytowego Dwururowy wymiennik ciepła Płytowy wymiennik ciepła % 50% % Niezawodność (MPa) Powierzchnia instalacji (m 2 ) Wydajność Praca urządzenia w przypadku awarii sprężarki 1. Awaria jednej sprężarki 2. Wyświetlenie kodu błędu 3. Uruchomienie drugiej sprężarki w trybie backup'u (Dip S/W) 4. Kontynuacja pracy urządzenia Długie instalacje Łączna długość instalacji Max dł. instalacji (równoważna) Max dł. instalacji za 1. rozgałęźnikiem Różnica poziomów jedn. zewn.~wewn. Różnica poziomów jedn. wewn.~wewn. Max dł. instalacji za 1. rozgałężnikiem - 40m 300m 150m(175m) 40m 50m(40m*) 15m *Jednostka zewnętrzna zainstalowana poniżej jednostki wewnętrznej. Różnica poziomów - 50m Różnica poziomów pomiędzy jedn. wewn. - 15m Współpraca MULTI V WATER II z instalacją ciepła geotermalnego Wysokowydajny i przyjazny środowisku naturalnemu MULTI V WATER II może współpracować z systemami geotermalnymi używającymi odnawialne żródła energii (zgromadzone pod ziemią, w wodach gruntowych, jeziorach, rzekach). Woda krążąca w zamkniętym obiegu instalacji wykonanej z polietylenowych rur zakopanych pod ziemią, dostarcza energię wykorzystywaną przez jednostkę MULTI V WATER II do chłodzenia lub ogrzewania budynku. - Praca w zakresie temperatur wody pomiędzy -5ºC ~ 45ºC. - Zabezpieczenia antymrozowe winny być zgodne z wymogami producenta instalacji geotermalnej ** Warunki przyłączenia do instalacji geotermalnej należy skonsultować z lokalnym przedstawicielem LG Maszynownia Pompa Jednostki zewnętrzne_multi V Jednostki wewnętrzne_multi V Systemy wentylacji & Akcesoria Podziemna instalacja MULTI V WATER II 28 /29

30 * Specyfikacje HP Model Nazwa zestawu ARUN80LT3 ARUN100LT3 ARUN120LT3 ARUN140LT3 ARUN160LT3 ARUN180LT3 ARUN200LT3 Jednostki zestawu ARUN80LT3 ARUN100LT3 ARUN120LT3 ARUN140LT3 ARUN160LT3 ARUN180LT3 ARUN200LT3 Wydajność Chłodzenie kw Grzanie kw Pobór Chłodzenie kw mocy Grzanie kw COP Chłodzenie Grzanie Zasilanie Ø/V/Hz 3/380~415/50 Wymiary (dł.xwys.xgł.) mm 920 1, ,240 1, Waga kg Kolor obudowy Ciepły szary Poziom hałasu db(a) Wentylator Typ Wentylator osiowy Przepływ pow. [m 3 /min] Spręż dyspozycyjny [Pa] 80 Sprężarka Typ Hermetycznie zamknięta typu Scroll Ilość sprężarek Wymiennik ciepła Złote lamele Czynnik chłodniczy Typ R410A Ilość kg Kontrola EEV Olej Typ FVC68D(PVE) Ilość cm 3 3,500 5,200 5,500 7,200 Przyłącza Ciecz mm(cale) Ø9.52(3/8) Ø12.7(1/2) Ø15.88(5/8) rur Gaz mm(cale) Ø19.05(3/4) Ø22.2(7/8) Ø28.58(1 1/8) Ilość jedn. zewn. 1 Max. ilość jedn. wewn. do podłączenia * 13( 20) 16(25) 20(30) 23(35) 26(40) 29(45) 32(44) Proporcja podłączonych jedn. wewn. 50~200% Max. dł. instalacji / max. różnica wysokości ** 200m/110m HP Model Nazwa zestawu ARUN220LT3 ARUN240LT3 ARUN260LT3 Jednostki zestawu ARUN120LT3 ARUN120LT3 ARUN140LT3 ARUN100LT3 ARUN120LT3 ARUN120LT3 Wydajność Chłodzenie kw Grzanie kw Pobór Chłodzenie kw mocy Grzanie kw COP Chłodzenie Grzanie Zasilanie Ø/V/Hz 3/380~415/50 Wymiary (dł.xwys.xgł.) mm (920 1, ) 2 (920 1, ) 1+(1,240 1, ) 1 Waga kg Kolor obudowy Ciepły szary Poziom hałasu db(a) 61 Wentylator Typ Wentylator osiowy Przepływ pow. [m 3 /min] Spręż dyspozycyjny [Pa] 80 Sprężarka Typ Hermetycznie zamknięta typu Scroll Ilość sprężarek 4 Wymiennik ciepła Złote lamele Czynnik chłodniczy Typ R410A Ilość kg Kontrola EEV Olej Typ FVC68D(PVE) Ilość cm 3 10,400 10,700 Przyłącza Ciecz mm(cale) Ø15.88(5/8) Ø19.05(3/4) rur Gaz mm(cale) Ø28.58(1 1/8) Ø34.9(1 3/8) Ilość jedn. zewn. 2 Max. ilość jedn. wewn. do podłączenia * 35(44) 39(48) 42(52) Proporcja podłączonych jedn. wewn. 50~160% Max. dł. instalacji / max. różnica wysokości ** 200m/110m Systemy klimatyzacji Multi V LG 2011

31 HP Model Nazwa zestawu ARUN280LT3 ARUN300LT3 ARUN320LT3 ARUN340LT3 ARUN360LT3 ARUN380LT3 ARUN400LT3 Jednostki zestawu ARUN160LT3 ARUN160LT3 ARUN160LT3 ARUN180LT3 ARUN200LT3 ARUN200LT3 ARUN200LT3 ARUN120LT3 ARUN140LT3 ARUN160LT3 ARUN160LT3 ARUN160LT3 ARUN180LT3 ARUN200LT3 Wydajność Chłodzenie kw Grzanie kw Pobór Chłodzenie kw mocy Grzanie kw COP Chłodzenie Grzanie Zasilanie Ø/V/Hz 3/380~415/50 Wymiary (dł.xwys.xgł.) mm +(1,240 1, ) 1 (920 1, ) 1 (1,240 1, ) 2 Waga kg Kolor obudowy Ciepły szary Poziom hałasu db(a) Wentylator Typ Wentylator osiowy Przepływ pow. [m 3 /min] Spręż dyspozycyjny [Pa] 80 Sprężarka Typ Hermetycznie zamknięta typu Scroll Ilość sprężarek Wymiennik ciepła Złote lamele Czynnik chłodniczy Typ R410A Ilość kg Kontrola EEV Olej Typ FVC68D(PVE) Ilość cm 3 10,700 11,000 12,700 14,400 Przyłącza Ciecz mm(cale) Ø19.05(3/4) rur Gaz mm(cale) Ø34.9(1 3/8) Ø41.3(1 5/8) Ilość jedn. zewn. 2 Max. ilość jedn. wewn. do podłączenia * 45(56) 49(60) 52(64) 55(64) 58(64) 61(64) 64 Proporcja podłączonych jedn. wewn. 50~160% Max. dł. instalacji / max. różnica wysokości ** 200m/110m HP Model Nazwa zestawu ARUN420LT3 ARUN440LT3 ARUN460LT3 ARUN480LT3 ARUN500LT3 Jednostki zestawu ARUN160LT3 ARUN160LT3 ARUN160LT3 ARUN160LT3 ARUN180LT3 ARUN140LT3 ARUN160LT3 ARUN160LT3 ARUN160LT3 ARUN160LT3 ARUN120LT3 ARUN120LT3 ARUN140LT3 ARUN160LT3 ARUN160LT3 Wydajność Chłodzenie kw Grzanie kw Pobór Chłodzenie kw mocy Grzanie kw COP Chłodzenie Grzanie Zasilanie Ø/V/Hz 3/380~415/50 Wymiary (dł.xwys.xgł.) mm (920 1, )+(1,240 1, ) 2 (1,240 1, ) 3 Waga kg Kolor obudowy Ciepły szary Poziom hałasu db(a) Wentylator Typ Wentylator osiowy Przepływ pow. [m 3 /min] Spręż dyspozycyjny [Pa] 80 Sprężarka Typ Hermetycznie zamknięta typu Scroll Ilość sprężarek 6 7 Wymiennik ciepła Złote lamele Czynnik chłodniczy Typ R410A Ilość kg Kontrola EEV Olej Typ FVC68D(PVE) Ilość cm 3 16,200 16,500 18,200 Przyłącza Ciecz mm(cale) Ø19.05(3/4) rur Gaz mm(cale) Ø41.3(1 5/8) Ilość jedn. zewn. 3 Max. ilość jedn. wewn. do podłączenia * 64 Proporcja podłączonych jedn. wewn. 50~130% Max. dł. instalacji / max. różnica wysokości ** 200m/110m Jednostki zewnętrzne_multi V Jednostki wewnętrzne_multi V Systemy wentylacji & Akcesoria 30 /31

32 * Specyfikacje HP Model Nazwa zestawu ARUN520LT3 ARUN540LT3 ARUN560LT3 ARUN580LT3 ARUN600LT3 Jednostki zestawu ARUN200LT3 ARUN200LT3 ARUN200LT3 ARUN200LT3 ARUN200LT3 ARUN160LT3 ARUN200LT3 ARUN200LT3 ARUN200LT3 ARUN200LT3 ARUN160LT3 ARUN140LT3 ARUN160LT3 ARUN180LT3 ARUN200LT3 Wydajność Chłodzenie kw Grzanie kw Pobór Chłodzenie kw mocy Grzanie kw COP Chłodzenie Grzanie Zasilanie Ø/V/Hz 3/380~415/50 Wymiary (dł.xwys.xgł.) mm (1,240 1, ) 3 Waga kg Kolor obudowy Ciepły szary Poziom hałasu db(a) Wentylator Typ Wentylator osiowy Przepływ pow. [m 3 /min] Spręż dyspozycyjny [Pa] 80 Sprężarka Typ Hermetycznie zamknięta typu Scroll Ilość sprężarek Wymiennik ciepła Złote lamele Czynnik chłodniczy Typ R410A Ilość kg Kontrola EEV Olej Typ FVC68D(PVE) Ilość cm 3 18,200 19,900 21,600 Przyłącza Ciecz mm(cale) Ø19.05(3/4) rur Gaz mm(cale) Ø41.3(1 5/8) Ilość jedn. zewn. 3 Max. ilość jedn. wewn. do podłączenia * 64 Proporcja podłączonych jedn. wewn. 50~130% Max. dł. instalacji / max. różnica wysokości ** 200m/110m HP Model Nazwa zestawu ARUN620LT3 ARUN640LT3 ARUN660LT3 ARUN680LT3 ARUN700LT3 Jednostki zestawu ARUN160LT3 ARUN160LT3 ARUN180LT3 ARUN180LT3 ARUN200LT3 ARUN160LT3 ARUN160LT3 ARUN160LT3 ARUN180LT3 ARUN180LT3 ARUN160LT3 ARUN160LT3 ARUN160LT3 ARUN160LT3 ARUN160LT3 ARUN140LT3 ARUN160LT3 ARUN160LT3 ARUN160LT3 ARUN160LT3 Wydajność Chłodzenie kw Grzanie kw Pobór Chłodzenie kw mocy Grzanie kw COP Chłodzenie Grzanie Zasilanie Ø/V/Hz 3/380~415/50 Wymiary (dł.xwys.xgł.) mm (1,240 1, ) 4 Waga kg Kolor obudowy Ciepły szary Poziom hałasu db(a) Wentylator Typ Wentylator osiowy Przepływ pow. [m 3 /min] Spręż dyspozycyjny [Pa] 80 Sprężarka Typ Hermetycznie zamknięta typu Scroll Ilość sprężarek Wymiennik ciepła Złote lamele Czynnik chłodniczy Typ R410A Ilość kg Kontrola EEV Olej Typ FVC68D(PVE) Ilość cm 3 22,000 23,700 25,400 Przyłącza Ciecz mm(cale) Ø22.2(7/8) rur Gaz mm(cale) Ø44.5(1 3/4) Ø53.98(2) Ilość jedn. zewn. 4 Max. ilość jedn. wewn. do podłączenia * 64 Proporcja podłączonych jedn. wewn. 50~130% Max. dł. instalacji / max. różnica wysokości ** 200m/110m Systemy klimatyzacji Multi V LG 2011
