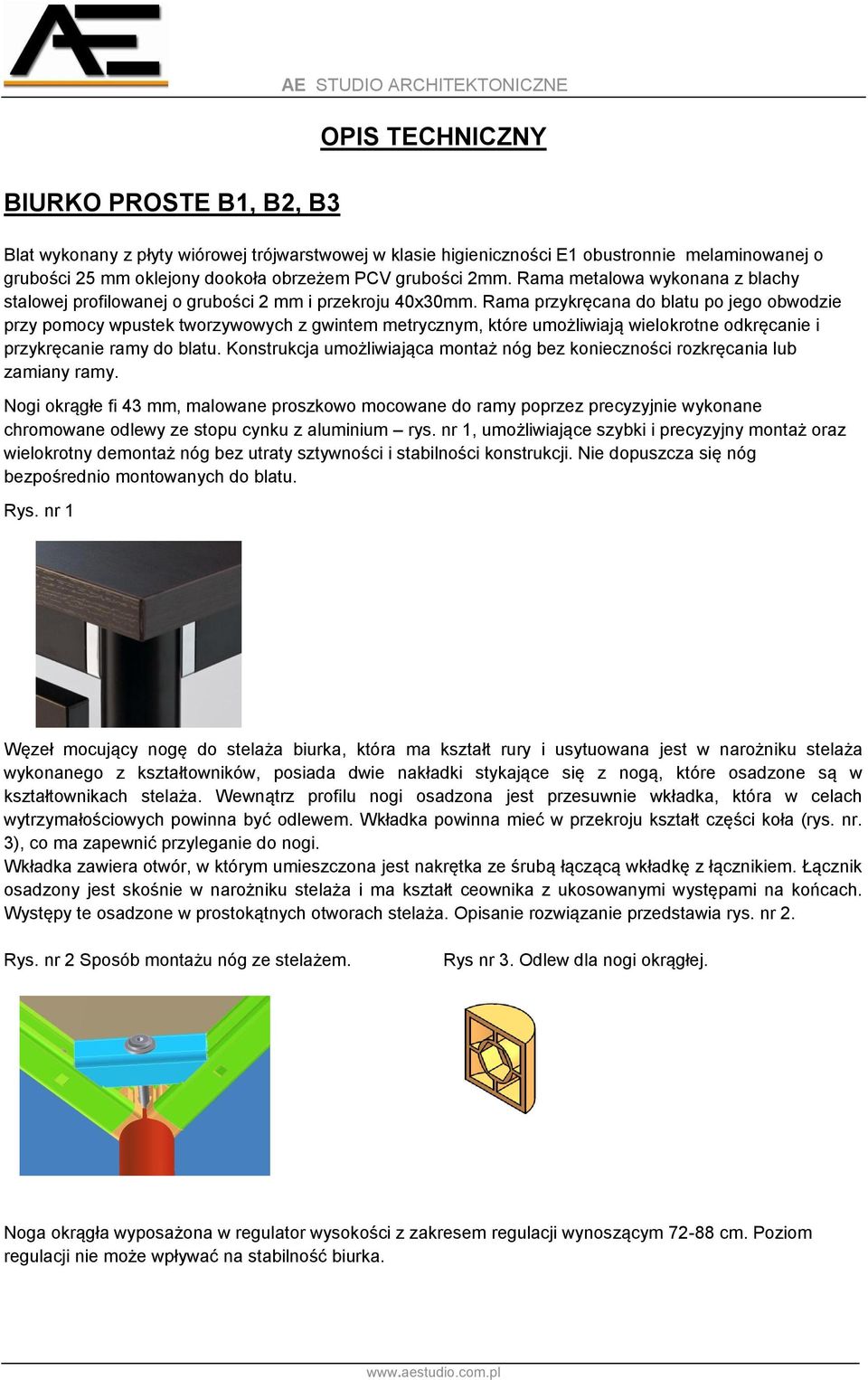

1 BIURKO PROSTE B1, B2, B3 AE STUDIO ARCHITEKTONICZNE OPIS TECHNICZNY Blat wykonany z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 25 mm oklejony dookoła obrzeżem PCV grubości 2mm. Rama metalowa wykonana z blachy stalowej profilowanej o grubości 2 mm i przekroju 40x30mm. Rama przykręcana do blatu po jego obwodzie przy pomocy wpustek tworzywowych z gwintem metrycznym, które umożliwiają wielokrotne odkręcanie i przykręcanie ramy do blatu. Konstrukcja umożliwiająca montaż nóg bez konieczności rozkręcania lub zamiany ramy. Nogi okrągłe fi 43 mm, malowane proszkowo mocowane do ramy poprzez precyzyjnie wykonane chromowane odlewy ze stopu cynku z aluminium rys. nr 1, umożliwiające szybki i precyzyjny montaż oraz wielokrotny demontaż nóg bez utraty sztywności i stabilności konstrukcji. Nie dopuszcza się nóg bezpośrednio montowanych do blatu. Rys. nr 1 Węzeł mocujący nogę do stelaża biurka, która ma kształt rury i usytuowana jest w narożniku stelaża wykonanego z kształtowników, posiada dwie nakładki stykające się z nogą, które osadzone są w kształtownikach stelaża. Wewnątrz profilu nogi osadzona jest przesuwnie wkładka, która w celach wytrzymałościowych powinna być odlewem. Wkładka powinna mieć w przekroju kształt części koła (rys. nr. 3), co ma zapewnić przyleganie do nogi. Wkładka zawiera otwór, w którym umieszczona jest nakrętka ze śrubą łączącą wkładkę z łącznikiem. Łącznik osadzony jest skośnie w narożniku stelaża i ma kształt ceownika z ukosowanymi występami na końcach. Występy te osadzone w prostokątnych otworach stelaża. Opisanie rozwiązanie przedstawia rys. nr 2. Rys. nr 2 Sposób montażu nóg ze stelażem. Rys nr 3. Odlew dla nogi okrągłej. Noga okrągła wyposażona w regulator wysokości z zakresem regulacji wynoszącym cm. Poziom regulacji nie może wpływać na stabilność biurka.

2 B1 szerokość 180 cm, głębokość 80 cm, wysokość 72-88cm. B2 - szerokość 120 cm, głębokość 80 cm, wysokość 72-88cm. B3 - szerokość 80 cm, głębokość 80 cm, wysokość 72-88cm. Wymagane certyfikaty i atesty: Zgodność z normami dotyczącymi jakości i mechanicznego wymagania bezpieczeństwa mebli danego rodzaju: PN-EN 527-1:2004, PN-EN 527-2:2004, PN-EN :2006, PN-EN 14749:2007, PN-F :1994 wystawione przez jednostki uprawnione do certyfikowania w zakresie zgodności z ww. normami.ponadto biurka muszą być zgodne z normą: PN-EN 527-3:2004 Meble biurowe. Stoły i biurka. Część 3. Metody oznaczania stateczności i wytrzymałości mechanicznej konstrukcji. Muszą również spełniać warunki i wymagania określone w rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia 1 grudnia 1998 roku w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz. U ). KONTENER DOSTAWNY KO Wieniec górny wykonany z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej gr. 25mm, pozostałe elementy wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej gr. 18mm. Wieniec górny oklejony dookoła obrzeżem PCV gr. 2mm, pozostałe krawędzie oklejone obrzeżem PCV gr. min. 1mm. Połączenia na złączach BLUM (lub równoważne). Do łączenia korpusów kontenerów nie dopuszcza się użycia kleju. W dolnej części listwa cokołowa o wysokości 60 mm, wykonana z płyty wiórowej melaminowanej w kolorze korpusu, wyposażona w regulatory poziomu w zakresie 10 mm. Uchwyty metalowe w kształcie litery C, z rozstawem końcówek 96 mm. Uchwyty malowane proszkowo. Kontener wyposażony w zamek centralny z dwoma kluczami oraz możliwością zastosowania sytemu Masterkey. Kontener wyposażony w 5 szuflad w tym pierwsza będąca piórnikiem (piórnik wykonany z tworzywa sztucznego) oraz 4 pozostałe szuflady z blokadą wysuwu więcej niż jednej szuflady. Szuflady na prowadnicach kulkowych, wkłady szuflad metalowe. Dno szuflady wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej. Nie dopuszcza się w boków wykonanych z plastiku lub płytowych. KO szerokość 43 cm, głębokość 80 cm, wysokość 72 cm.

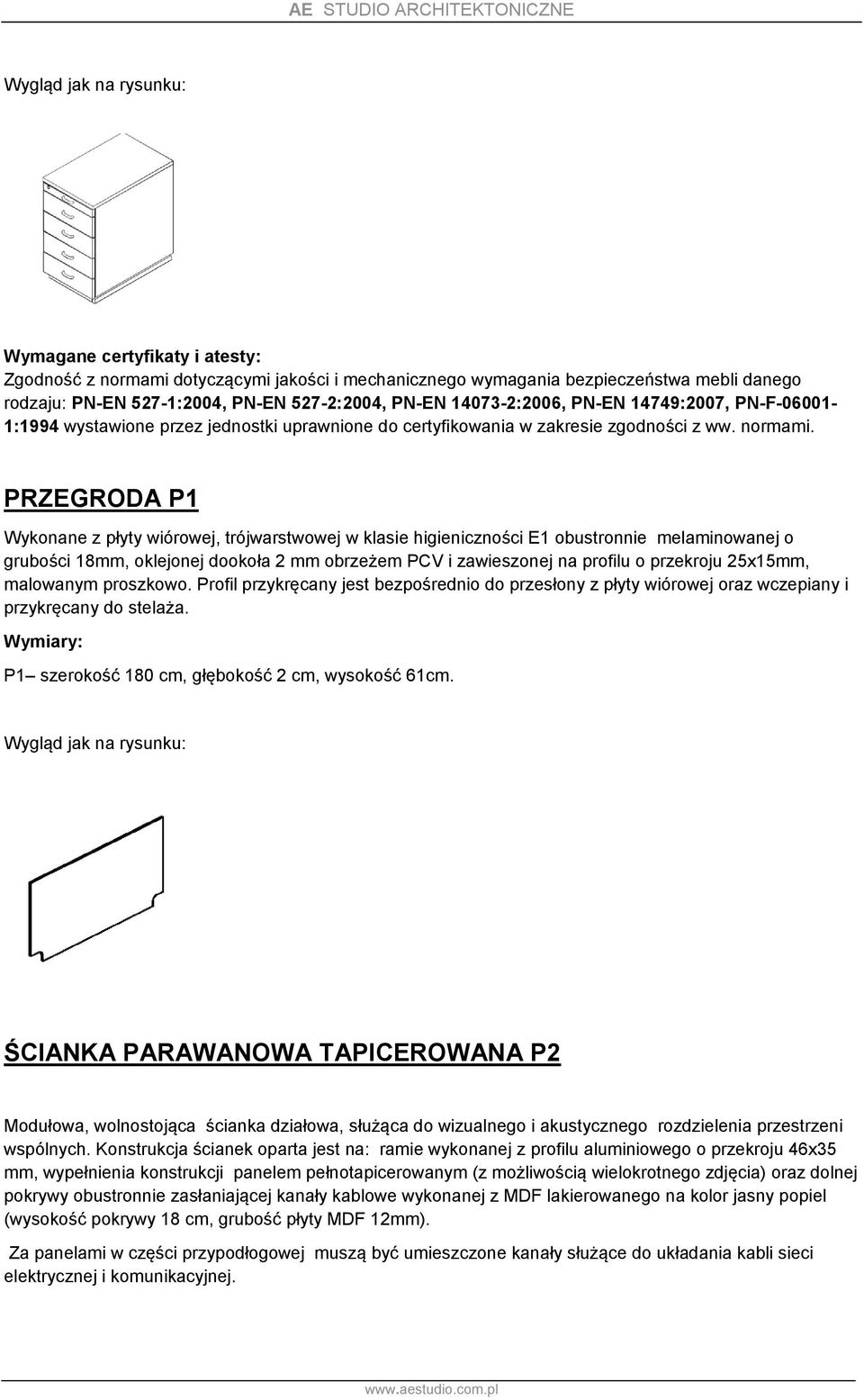

3 Wymagane certyfikaty i atesty: Zgodność z normami dotyczącymi jakości i mechanicznego wymagania bezpieczeństwa mebli danego rodzaju: PN-EN 527-1:2004, PN-EN 527-2:2004, PN-EN :2006, PN-EN 14749:2007, PN-F :1994 wystawione przez jednostki uprawnione do certyfikowania w zakresie zgodności z ww. normami. PRZEGRODA P1 Wykonane z płyty wiórowej, trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm, oklejonej dookoła 2 mm obrzeżem PCV i zawieszonej na profilu o przekroju 25x15mm, malowanym proszkowo. Profil przykręcany jest bezpośrednio do przesłony z płyty wiórowej oraz wczepiany i przykręcany do stelaża. P1 szerokość 180 cm, głębokość 2 cm, wysokość 61cm. ŚCIANKA PARAWANOWA TAPICEROWANA P2 Modułowa, wolnostojąca ścianka działowa, służąca do wizualnego i akustycznego rozdzielenia przestrzeni wspólnych. Konstrukcja ścianek oparta jest na: ramie wykonanej z profilu aluminiowego o przekroju 46x35 mm, wypełnienia konstrukcji panelem pełnotapicerowanym (z możliwością wielokrotnego zdjęcia) oraz dolnej pokrywy obustronnie zasłaniającej kanały kablowe wykonanej z MDF lakierowanego na kolor jasny popiel (wysokość pokrywy 18 cm, grubość płyty MDF 12mm). Za panelami w części przypodłogowej muszą być umieszczone kanały służące do układania kabli sieci elektrycznej i komunikacyjnej.

4 Panel podfrezowany na krótszej krawędzi i wykończony gąbką, maskującą przed dostaniem się wewnątrz zanieczyszczenia. Podfryzowanie ma zapewnić prowadzenie wzdłużne okablowania (rys.1). Kanały zapewniają ergonomiczność (brak okablowania leżącego na ziemi wzdłuż ścianek). Rys.1. Konstrukcja ścianek musi posiadać: 1. regulację poziomu 2. stopy stalowe wykonane z płaskownika 600x40x10mmmalowane proszkowo na kolor srebrny metalik mat, zapewniające stateczność 3. Pionowe i poziome listwy zamykające wykonane z MDF lakierowanego w kolorze jasny popiel Panel pełnotapicerowany tkaniną o następujących parametrach: 1. Poliester 100% 2. Gramatura tkaniny 380g/m2 3. Ścieralność cykli Martindale`a (PN-EN ISO ) 4. Odporność na piling - 4 ( PN-EN ISO ) 5. Trudnozapalność papieros (PN-EN ) 6. Odporność na światło 4-6 (PN-EN ISO 105-B02) Nie dopuszcza się w ramach jednej ścianki, jednostronnie kilku paneli lub przeszyć w tapicerce. Ścianki mają być łączone ze sobą za pomocą specjalnych ceowników, które po montażu w ramie aluminiowej spinają dwie ścianki ze sobą w sposób niewidoczny od zewnątrz. Ceowniki wykonane z blachy giętej gr. 1,5mm malowane proszkowo. Ceowniki mają również poprawiać stabilność układu. Ścianki muszą być montowane do lad/biurek za pomocą kątowników WYMIAR: P2 szerokość 120 cm, grubość 7,2cm, wysokość 132 cm. KRZESŁO OBROTOWE KOB Krzesło obrotowe na kółkach, z mechanizmem synchronicznym, na podnośniku gazowym o następujących wymiarach: Szerokość oparcia 440 mm w najszerszym miejscu Szerokość siedziska 490 mm Średnica podstawy Ø 645 mm Wysokość podłokietników 200 mm, liczona od najwyższego poziomu siedziska, z regulacją wysokości +70 mm

5 Nakładka podłokietnika o szerokości 240 mm, Regulacja wysokości siedziska od poziomu 455 mm do poziomu 585 mm Wysokość całkowita od poziomu 895 mm do 1080 mm, Wysokość oparcia 440 mm Głębokość siedziska 430 mm Krzesło musi posiadać: Siedzisko i oparcie tapicerowane tkaniną, z poliuretanowymi nakładkami na podstawę siedziska i plecy oparcia, w kolorze czarnym. Łącznik oparcia oraz siedziska schowany w obudowie z tworzywa w kolorze czarnym. Siedzisko i oparcie z pianki wylewanej. Szkielet siedziska i oparcia na bazie formatki sklejkowej. Podłokietniki z regulacja wysokości z nakładkami PU Podstawę pięcioramienna, poliamidową w kolorze czarnym. Regulację siły odchylania siedziska i oparcia Mechanizm synchroniczny Oparcie z regulacją odchylania, z 4 pozycjami blokowania, z mechanizmem anti schock zapobiegającym uderzeniu oparcia w plecy Regulacje wysokości oparcia z 7 pozycjami blokowania Wyprofilowane oparcie poziomymi żebrowaniami Kółka o średnicy 50 mm do twardych powierzchni Zamawiający dla krzesła KP1 wymaga tkaniny o parametrach: Skład: 95% wełna, 5% poliamid; Gramatura: 435 g/m2. Do oferty należy dołączyć następujące atesty: Krzesło atest wytrzymałościowy wg norm PN EN 1022, PN EN Krzesło Protokół oceny Ergonomicznej zgodny z Rozporządzeniem Ministra Pracy i Polityki Socjalnej z 1 grudnia 1998 (Dz.U.Nr 148, poz. 973). Tapicerka atest na ścieralność cykli Martindala, wg EN :1999; Tapicerka atest na trudnozapalność wg norm EN :1994, EN :1994.

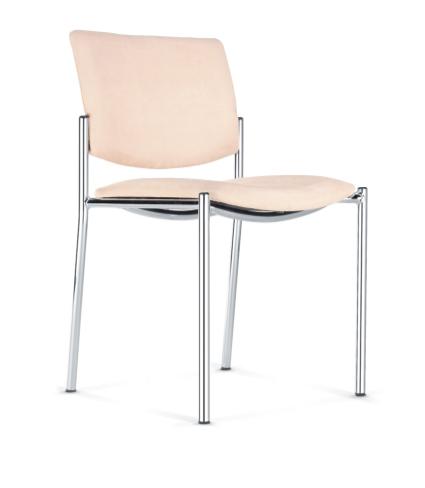

6 KRZESŁO DOSTAWNE KD Krzesło konferencyjne, na 4 nogach metalowych, o wymiarach : Szerokość całkowita 488 mm Wysokość całkowita (liczona do krańca oparcia) 820 mm, Siedzisko na wysokości 470 mm Oparcie wysokości 345 mm Głębokość całkowita 530 mm Krzesło musi posiadać : Siedzisko i oparcie w całości tapicerowane tkaniną, Noga tylna łączona z oparciem w sposób niewidoczny. Siedzisko i oparcie nie połączone, z zachowaniem prześwitu. Siedzisko wygięte w kołyskę w formie kubełkowej, wsparte na łukowatych profilach metalowych łączących nogi lewe i prawe. Stelaż metalowy, malowany proszkowo na kolor RAL Nogi zakończone stopkami plastikowymi Stelaż metalowy wykonany z rur o przekroju fi 22 mm Możliwość składowania w stosie do 4 sztuk Zamawiający dla krzesła KP1 wymaga tkaniny o parametrach: Skład: 95% wełna, 5% poliamid; Gramatura: 435 g/m2. Do oferty należy dołączyć następujące atesty: Krzesło atest wytrzymałościowy wg norm PN - EN 1022, PN EN 13761, PN EN 1728 Tapicerka atest na ścieralność cykli Martindala, wg EN :1999; Tapicerka atest na trudnozapalność wg norm EN :1994, EN :1994. SZAFA NA AKTA 5 OH ŻALUZJOWA SZ5 Konstrukcja: jednolita konstrukcja metalowa, lakierowana proszkowo. Front: żaluzje żebrowe PCV z klasą niepalności M1 z zaciskami z miękkiego poliuretanu, zapewniającego ciche przesuwanie żaluzji. Listwa wykończeniowa namagnesowana, aby żaluzje dokładnie się zamykały. Szyna prowadząca zaciśnięta, ze

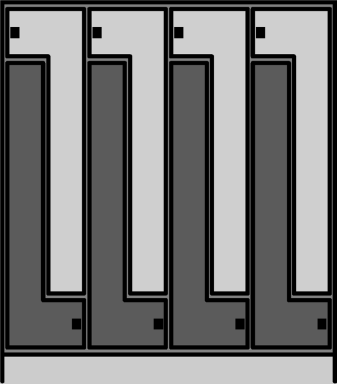

7 standardowym łożyskiem oporowym, zapewniająca ciche i płynne przesuwanie żaluzji. Uchwyt zintegrowany z listwą wykończeniową, zapewniający automatyczne zamyka nie 2 żaluzji. Listwa wykonana z aluminium pokrytego powłoką PCV w kolorze żaluzji. Ścianki boczne z zębatkami o skoku 25 mm. Dno płaskie, zdejmowane na tym samym poziomie co zewnętrzny cokół. Szafa wyposażona w podstawę-cokół z poprzeczką wzmacniającą i regulatory poziomowania. Zamykana kluczem łamanym. Szafa wyposażona w metalowe przegrody pionowe 2 sztuki dla każdej z półek. Szerokość 100 cm, głębokość 43 cm wysokość 198 cm przegrody pionowe SZAFKA UBRANIOWA TYPU L SZ6 Szafki wykonane z płyty wiórowej, laminowanej o grubości 18 mm. Krawędzie oklejone 1 mm PCV. Uchwyty metalowe, 96 mm. Szafki zamykane zamkiem patentowym. Połączenia na złączach mimośrodowych. Posiadają nóżki metalowe z możliwością regulacji poziomowania. SZ6 szerokość 120 cm, głębokość 49 cm, wysokość 180 cm.
