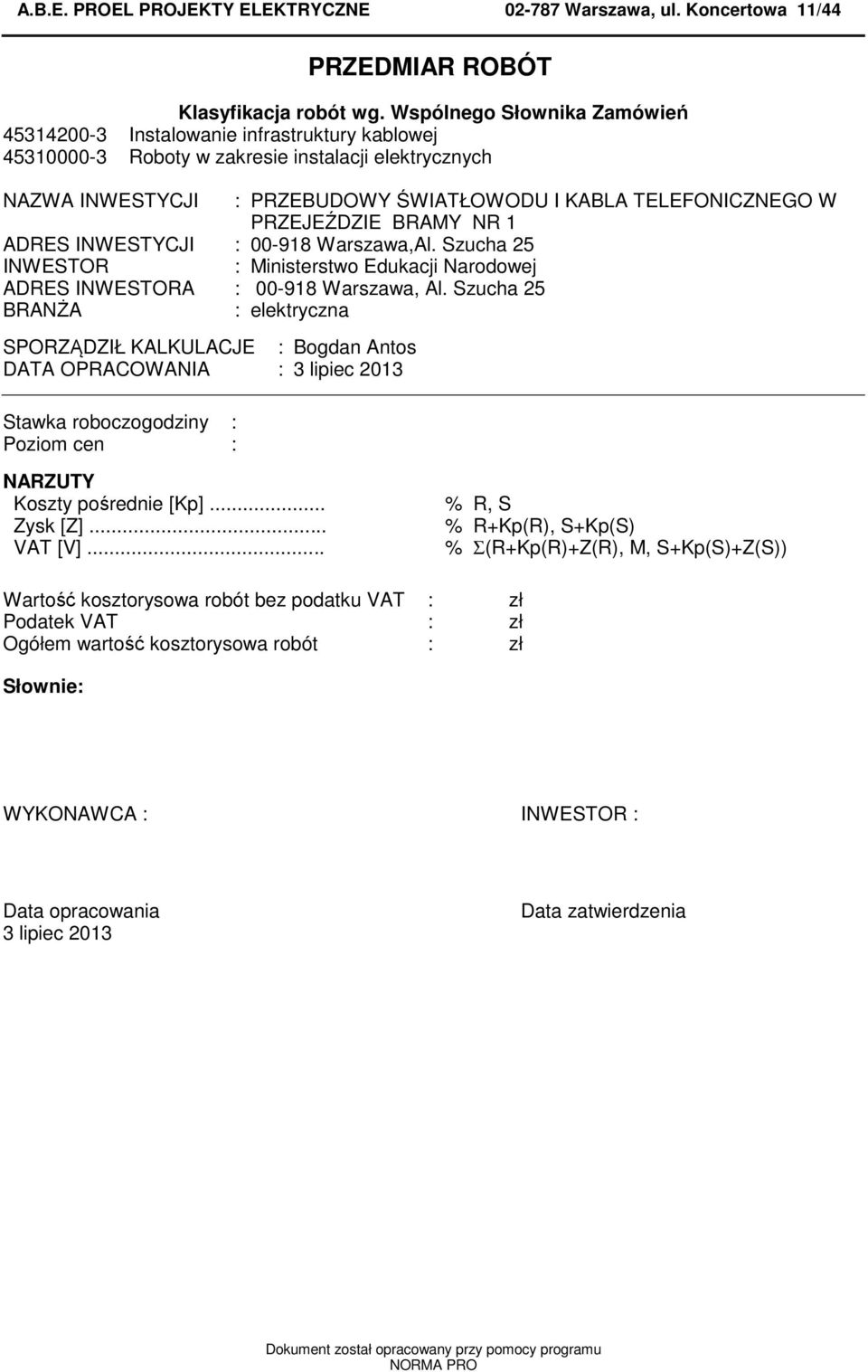

1 A.B.E. PROEL PROJEKTY ELEKTRYCZNE Warszawa, ul. Koncertowa 11/44 PRZEDMIAR ROBÓT Klasyfikacja robót wg. Wspólnego Słownika Zamówień Instalowanie infrastruktury kablowej Roboty w zakresie instalacji elektrycznych NAZWA INWESTYCJI : PRZEBUDOWY ŚWIATŁOWODU I KABLA TELEFONICZNEGO W PRZEJEŹDZIE BRAMY NR 1 ADRES INWESTYCJI : Warszawa,Al. Szucha 25 INWESTOR : Ministerstwo Edukacji Narodowej ADRES INWESTORA : Warszawa, Al. Szucha 25 BRANŻA : elektryczna SPORZĄDZIŁ KALKULACJE : Bogdan Antos DATA OPRACOWANIA : 3 lipiec 2013 Stawka roboczogodziny : Poziom cen : NARZUTY Koszty pośrednie [Kp]... % R, S Zysk [Z]... % R+Kp(R), S+Kp(S) VAT [V]... % Σ(R+Kp(R)+Z(R), M, S+Kp(S)+Z(S)) Wartość kosztorysowa robót bez podatku VAT : zł Podatek VAT : zł Ogółem wartość kosztorysowa robót : zł Słownie: WYKONAWCA : INWESTOR : Data opracowania 3 lipiec 2013 Data zatwierdzenia Dokument został opracowany przy pomocy programu NORMA PRO

2 ZESTAWIENIE MATERIAŁÓW Lp. Nazwa Jm Ilość Il inw. Il wyk. Cena jedn Kabel światłowodowy typu MM 50/125 OM3, m LSZH w SRS blachowkręty szt cement portlandzki 35 zwykły bez dodatków t cement portlandzki z dodatkami 25 t CFS-IS Ogniochronna pęczniejąca masa szt uszczelniająca 6. ciasto wapienne (wapno gaszone) m ciasto wapienne (wapno gaszone) m farby emulsyjne nawierzchniowe dm Fiber panele światłowodowe - 2 sztuki szt folia polietylenowa m gips budowlany t gips szpachlowy t kabel krosowy światłowodowy LC/PC-SC/PC, szt /125, OM3-0,5mb 14. kabel krosowy światłowodowy LC/PC-SC/PC, szt /125, OM3-1,5mb 15. kabel krosowy światłowodowy LC/PC-SC/PC, szt /125, OM3-1mb 16. Kanał instalacyjny IP20 90x40 mm KI m kołki do wstrzeliwania szt kołki rozporowe plastikowe szt Konwertery 10Gbps CVR-X2-SFP10G lub równoważne szt sztuk 20. Końcówki oczkowe KO 6/6 nr kat prod szt POKÓJ 21. Korytko kabl. 200H60 E-90 m kształtowniki stalowe profilowane U-50x0,60 m łączniki (różne) szt opaska mocująca szt panel rozdzielczy RJ45 szt panel rozdzielczy światłowodowy szt piasek do zapraw m piasek do zapraw m płyty gipsowo-kartonowe m przewód jednożyłowy typ H07V-K (LgY 450/ m V, 07V-K*)4mm2 31. Rury osłonowe do kabli SRS 50, średnica zew. m mm, wew. 43 mm 32. szpachlówka gipsowa na tynku z dodatkiem farby kg emulsyjnej 33. taśma spoinowa m Wkładki optyczne GLC- SX - MM- 4 sztuki szt woda z rurociągu m Wspornik ścienno-sufitowy typ WSS100 nr kat szt BAKS 37. Wywóz gruzu kontener YnTKSY 30x2x 0,5 m YnTKSY 53x2x 0,5 m złącze światłowodowe szt materiały pomocnicze zł RAZEM Wartość Grupa Słownie: - 2 -

3 PRZEDMIAR ROBÓT MEN ŚWIATŁOWÓD ZESTAWIENIE SPRZĘTU Lp. Nazwa Jm Ilość Cena jedn. Wartość 1. betoniarka wolnospadowa elektryczna m-g przyrząd pomiarowy okablowania strukturalnego kpl. m-g spawarka światłowodowa m-g środek łączności bezprzewodowej kpl. m-g środek transportowy m-g wyciąg jednomasztowy z napędem elektrycznym 0,5 t m-g RAZEM Słownie: - 3 -

4 PRZEDMIAR ROBÓT Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem Przebudowa światłowodu i kabla telefonicznego CPV , CPV Obudowy i koryta poziom -1 - wspólne 1.1 Demontaże KNNR-W kalk. własna Rozebranie ścianek z płyt gipsowo-kartonowych na rusztach metalowych m 2 z pokryciem obustronnym jednowarstwowym 15*0.5 m RAZEM 7.50 Demontaże niepotrzebnych światłowodów i kabla telef. kpl -1H10 1 kpl Kanał kablowy montowany + obudowa KNNR KNR Przebijanie otworów śr. 60 mm o długości do 2 1/2 ceg. w ścianach otw. lub stropach z cegły 6 otw RAZEM 6.00 Obudowa elementów konstrukcji płytami gipsowo - kartonowymi na m 2 rusztach metalowych pojedynczych belek i podciągów, jednowarstwowa H m RAZEM 7.50 Konstrukcje wsporcze przykręcane o masie do 1 kg - 2 mocowania KNR-W RAZEM Korytka o szerokości do 200 mm przykręcane do gotowych otworów - m Korytko kabl. 200H60 E m RAZEM Montaż końcówek kablowych przez zaciskanie - przekrój żył 4 mm2 [połączenie wyrównawsze koryt] RAZEM Podłączenie przewodów pojedynczych o przekroju żyły do 4 mm2 pod żył zaciski lub bolce [połączenie wyrównawsze koryt] 20 żył RAZEM Montaż kanałów instalacyjnych z PCW o szer. podstawy do 130 mm m na podłożu innym niż beton - Kanał instalacyjny IP20 90x40 mm KI m RAZEM Ułożenie światłowodu i kabla telefonicznego CPV KSNR KSNR KSNR KSNR Linie zasilające prowadzone przewodami kabelkowymi w korytkach, na drabinkach i szachtach z mocowaniemo łącznym przekroju żył do 24 mm2 Cu, 40 mm2 Al - Kabel światłowodowy typu MM 50/125 OM3, LSZH w SRS m RAZEM Linie zasilające prowadzone pod tynkiem w rurach winidurowych o m średnicy 47 mm wykonywane przewodami izolowanymi pojedynczymio łącznym przekroju żył mm2 - - Kabel światłowodowy typu MM 50/125 OM3, LSZH w SRS m Linie zasilające prowadzone przewodami kabelkowymi w korytkach, m na drabinkach i szachtach z mocowaniemo łącznym przekroju żył do 24 mm2 Cu, 40 mm2 Al - Kabel światłowodowy typu YnTKSY 30x2x 0,5 w SRS m RAZEM Linie zasilające prowadzone pod tynkiem w rurach winidurowych o m średnicy 47 mm wykonywane przewodami izolowanymi pojedynczymio łącznym przekroju żył mm2 - - Kabel światłowodowy typu YnTKSY 30x2x 0,5 w SRS m m - 4 -

5 PRZEDMIAR ROBÓT Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem 1.3. KSNR 5 Linie zasilające prowadzone przewodami kabelkowymi w korytkach, m na drabinkach i szachtach z mocowaniemo łącznym przekroju żył do 24 mm2 Cu, 40 mm2 Al - Kabel światłowodowy typu YnTKSY 53x2x 0,5 w SRS m KNR AT KNR AT kalk. własna RAZEM Spawanie kabla światłowodowego wielomodowego w kasetach światłowodowych Spawanie kabla światłowodowego w kasetach światłowodowych - dodatek za założenie osłony termicznej spawu Spawanie kabla światłowodowego w kasetach światłowodowych - dodatek za montaż w mostku z pokrywami na spawy Spawanie kabla światłowodowego w kasetach światłowodowych - dodatek za montaż pokrywy kasety w panelu Montaż złącza światłowodowego - SC/PC Montaż paneli rozdzielczych światłowodowych w przygotowanych stelażach 19" Montaż paneli rozdzielczych RJ45 w przygotowanych stelażach 19" Podłączenie kabla wieloparowego do łączówki 10xRJ45 w tablicy rozdzielczej Voice 50xRJ45 - pierwsze połączenie w łączówce, 1 para RAZEM Krosowanie - kabel światłowodowy w szafie dystrybucyjnej - Pachcordy światłowodowe RAZEM 8.00 Dostarczenie materiałów: kpl Fiber panele światłowodowe - 2 sztuki Wkładki optyczne GLC- SX - MM- 4 sztuki Konwertery 10Gbps CVR-X2-SFP10G lub równoważne - 2 sztuk -1H10 1 kpl Badania i pomiary pomontażowe CPV KNR AT analogia 1.4. KNR AT KNR-W analogia R=1,5 Wykonanie pomiarów torów transmisyjnych - pierwsza linia - światłowód pomiar 1 pomiar Wykonanie pomiarów torów transmisyjnych - każda następna linia - pomiar światłowód 7 pomiar Badanie linii kablowej sygnalizacyjnej o ilości żył par 2 odc odc RAZEM

6 PRZEDMIAR ROBÓT Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem 1.4. KNR-W 4- Badanie linii kablowej sygnalizacyjnej o ilości żył par odc analogia R=2 2 odc Zaprawianie bruzd oraz zabezpieczenia przejść ppoż 1.5. KNR kalk. własna CPV Wykonanie pasów tynku zwykłego kat. III o szerokości do 20 cm na murach z cegieł lub ścianach z betonu pokrywającego bruzdy z przewodami elektrycznymi 17 m Zabezpieczenie ppoż przejść kabli przez stropy szt 6 szt 6.00 RAZEM KNNR 3 Dwukrotne malowanie tynków wewnętrznych ścian i sufitów farbą m emulsyjną z przetarciem tynków 17*1 m Prace dodatkowe 2.1 Wywóż gruzu z budowy m 3 kalk. własna 2.2 KNR-W m RAZEM 5.00 Zabezpieczenie podłóg folią m m RAZEM m - 6 -
