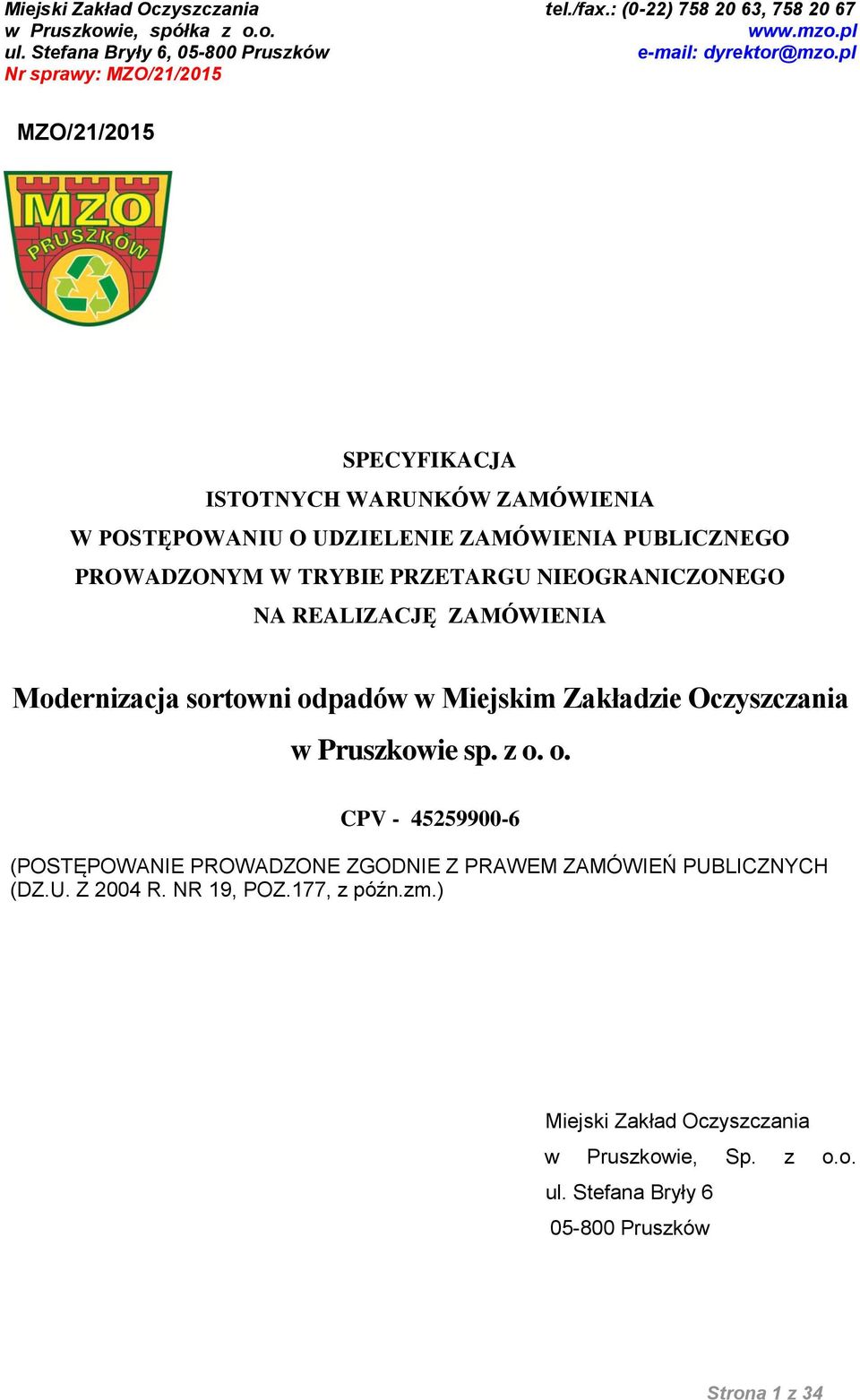

1 MZO/21/2015 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA W POSTĘPOWANIU O UDZIELENIE ZAMÓWIENIA PUBLICZNEGO PROWADZONYM W TRYBIE PRZETARGU NIEOGRANICZONEGO NA REALIZACJĘ ZAMÓWIENIA Modernizacja sortowni odpadów w Miejskim Zakładzie Oczyszczania w Pruszkowie sp. z o. o. CPV (POSTĘPOWANIE PROWADZONE ZGODNIE Z PRAWEM ZAMÓWIEŃ PUBLICZNYCH (DZ.U. Z 2004 R. NR 19, POZ.177, z późn.zm.) Miejski Zakład Oczyszczania w Pruszkowie, Sp. z o.o. ul. Stefana Bryły Pruszków Strona 1 z 34

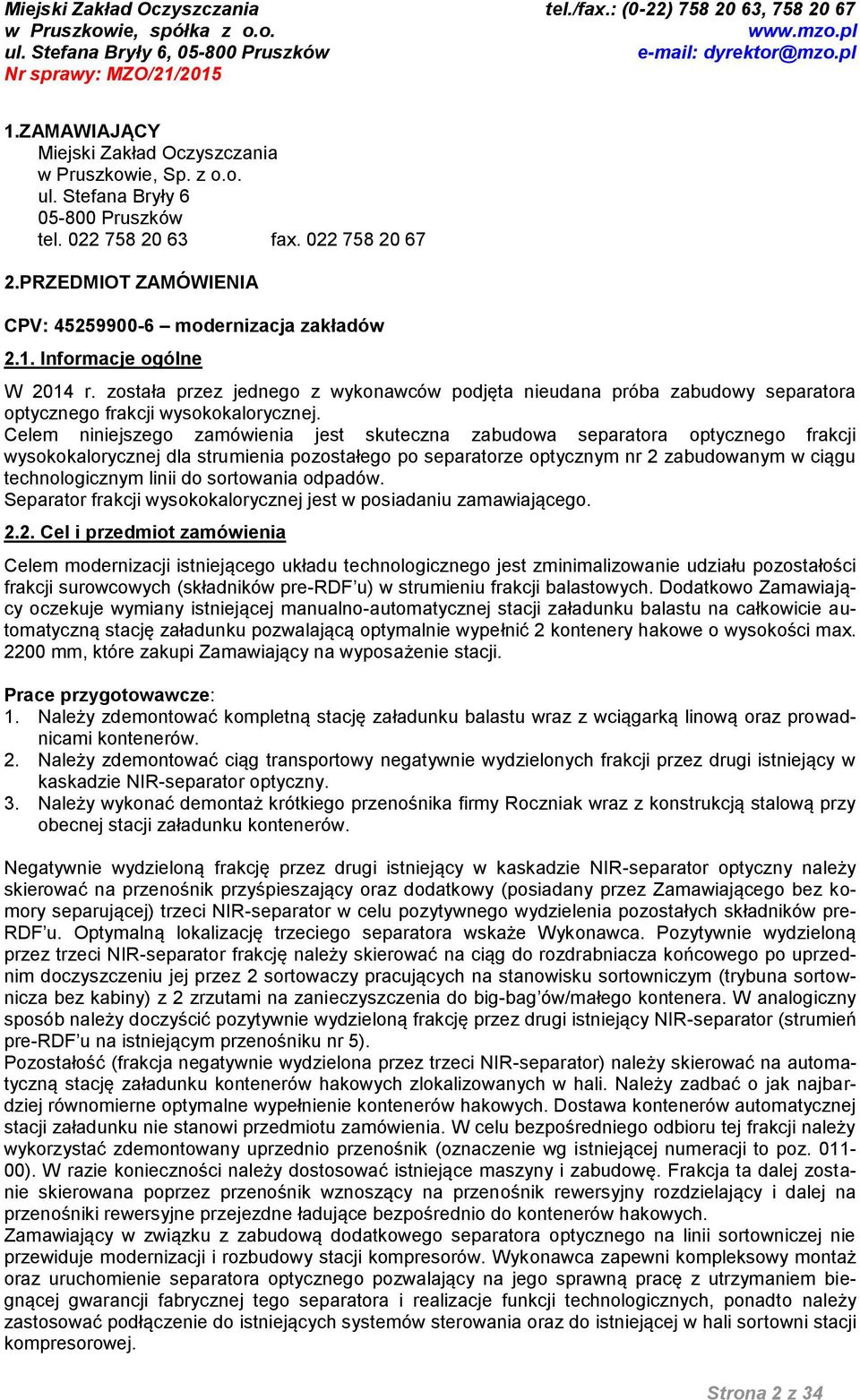

2 1.ZAMAWIAJĄCY Miejski Zakład Oczyszczania w Pruszkowie, Sp. z o.o. ul. Stefana Bryły Pruszków tel fax PRZEDMIOT ZAMÓWIENIA CPV: modernizacja zakładów 2.1. Informacje ogólne W 2014 r. została przez jednego z wykonawców podjęta nieudana próba zabudowy separatora optycznego frakcji wysokokalorycznej. Celem niniejszego zamówienia jest skuteczna zabudowa separatora optycznego frakcji wysokokalorycznej dla strumienia pozostałego po separatorze optycznym nr 2 zabudowanym w ciągu technologicznym linii do sortowania odpadów. Separator frakcji wysokokalorycznej jest w posiadaniu zamawiającego Cel i przedmiot zamówienia Celem modernizacji istniejącego układu technologicznego jest zminimalizowanie udziału pozostałości frakcji surowcowych (składników pre-rdf u) w strumieniu frakcji balastowych. Dodatkowo Zamawiający oczekuje wymiany istniejącej manualno-automatycznej stacji załadunku balastu na całkowicie automatyczną stację załadunku pozwalającą optymalnie wypełnić 2 kontenery hakowe o wysokości max mm, które zakupi Zamawiający na wyposażenie stacji. Prace przygotowawcze: 1. Należy zdemontować kompletną stację załadunku balastu wraz z wciągarką linową oraz prowadnicami kontenerów. 2. Należy zdemontować ciąg transportowy negatywnie wydzielonych frakcji przez drugi istniejący w kaskadzie NIR-separator optyczny. 3. Należy wykonać demontaż krótkiego przenośnika firmy Roczniak wraz z konstrukcją stalową przy obecnej stacji załadunku kontenerów. Negatywnie wydzieloną frakcję przez drugi istniejący w kaskadzie NIR-separator optyczny należy skierować na przenośnik przyśpieszający oraz dodatkowy (posiadany przez Zamawiającego bez komory separującej) trzeci NIR-separator w celu pozytywnego wydzielenia pozostałych składników pre- RDF u. Optymalną lokalizację trzeciego separatora wskaże Wykonawca. Pozytywnie wydzieloną przez trzeci NIR-separator frakcję należy skierować na ciąg do rozdrabniacza końcowego po uprzednim doczyszczeniu jej przez 2 sortowaczy pracujących na stanowisku sortowniczym (trybuna sortownicza bez kabiny) z 2 zrzutami na zanieczyszczenia do big-bag ów/małego kontenera. W analogiczny sposób należy doczyścić pozytywnie wydzieloną frakcję przez drugi istniejący NIR-separator (strumień pre-rdf u na istniejącym przenośniku nr 5). Pozostałość (frakcja negatywnie wydzielona przez trzeci NIR-separator) należy skierować na automatyczną stację załadunku kontenerów hakowych zlokalizowanych w hali. Należy zadbać o jak najbardziej równomierne optymalne wypełnienie kontenerów hakowych. Dostawa kontenerów automatycznej stacji załadunku nie stanowi przedmiotu zamówienia. W celu bezpośredniego odbioru tej frakcji należy wykorzystać zdemontowany uprzednio przenośnik (oznaczenie wg istniejącej numeracji to poz ). W razie konieczności należy dostosować istniejące maszyny i zabudowę. Frakcja ta dalej zostanie skierowana poprzez przenośnik wznoszący na przenośnik rewersyjny rozdzielający i dalej na przenośniki rewersyjne przejezdne ładujące bezpośrednio do kontenerów hakowych. Zamawiający w związku z zabudową dodatkowego separatora optycznego na linii sortowniczej nie przewiduje modernizacji i rozbudowy stacji kompresorów. Wykonawca zapewni kompleksowy montaż oraz uruchomienie separatora optycznego pozwalający na jego sprawną pracę z utrzymaniem biegnącej gwarancji fabrycznej tego separatora i realizacje funkcji technologicznych, ponadto należy zastosować podłączenie do istniejących systemów sterowania oraz do istniejącej w hali sortowni stacji kompresorowej. Strona 2 z 34

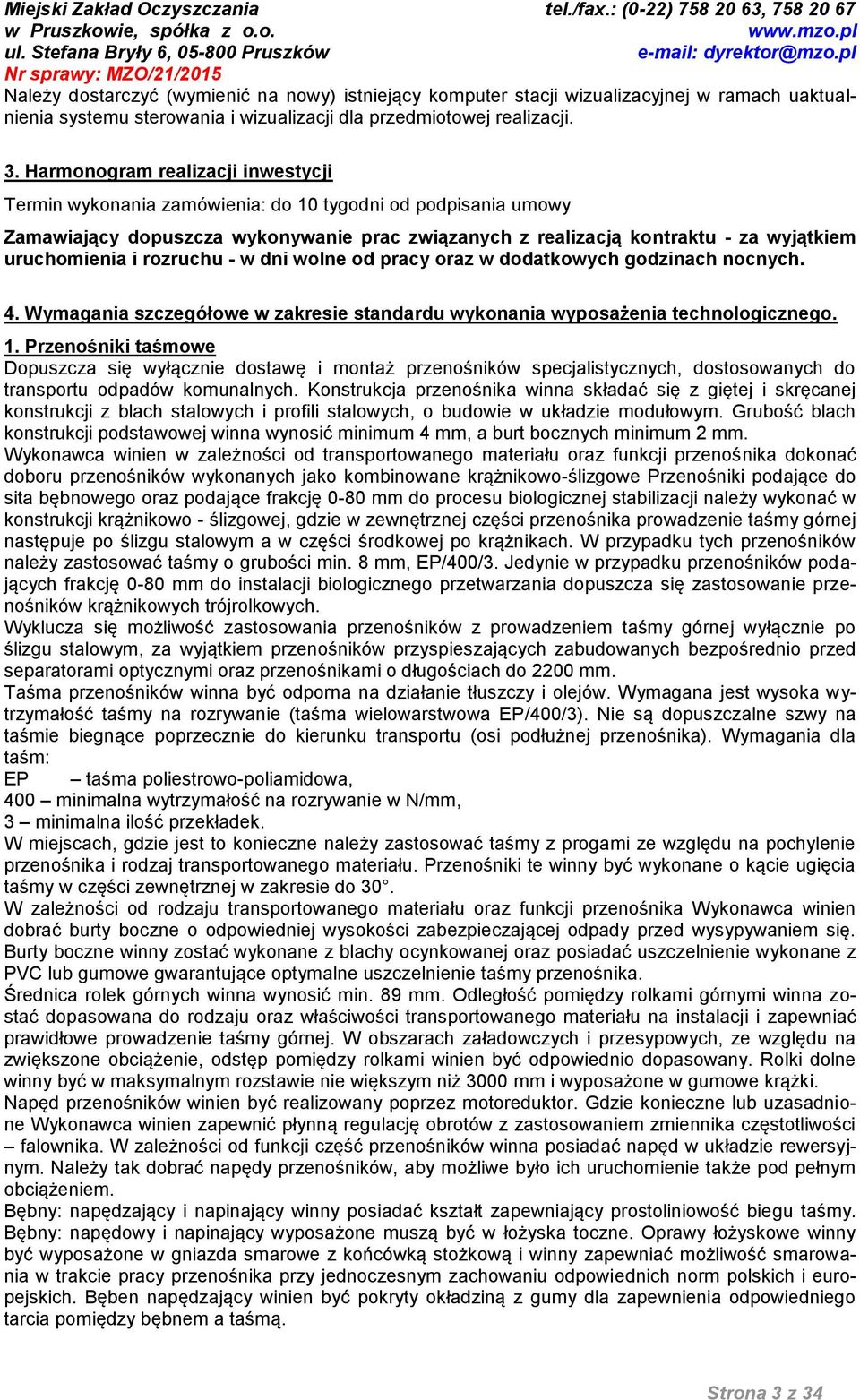

3 Należy dostarczyć (wymienić na nowy) istniejący komputer stacji wizualizacyjnej w ramach uaktualnienia systemu sterowania i wizualizacji dla przedmiotowej realizacji. 3. Harmonogram realizacji inwestycji Termin wykonania zamówienia: do 10 tygodni od podpisania umowy Zamawiający dopuszcza wykonywanie prac związanych z realizacją kontraktu - za wyjątkiem uruchomienia i rozruchu - w dni wolne od pracy oraz w dodatkowych godzinach nocnych. 4. Wymagania szczegółowe w zakresie standardu wykonania wyposażenia technologicznego. 1. Przenośniki taśmowe Dopuszcza się wyłącznie dostawę i montaż przenośników specjalistycznych, dostosowanych do transportu odpadów komunalnych. Konstrukcja przenośnika winna składać się z giętej i skręcanej konstrukcji z blach stalowych i profili stalowych, o budowie w układzie modułowym. Grubość blach konstrukcji podstawowej winna wynosić minimum 4 mm, a burt bocznych minimum 2 mm. Wykonawca winien w zależności od transportowanego materiału oraz funkcji przenośnika dokonać doboru przenośników wykonanych jako kombinowane krążnikowo-ślizgowe Przenośniki podające do sita bębnowego oraz podające frakcję 0-80 mm do procesu biologicznej stabilizacji należy wykonać w konstrukcji krążnikowo - ślizgowej, gdzie w zewnętrznej części przenośnika prowadzenie taśmy górnej następuje po ślizgu stalowym a w części środkowej po krążnikach. W przypadku tych przenośników należy zastosować taśmy o grubości min. 8 mm, EP/400/3. Jedynie w przypadku przenośników podających frakcję 0-80 mm do instalacji biologicznego przetwarzania dopuszcza się zastosowanie przenośników krążnikowych trójrolkowych. Wyklucza się możliwość zastosowania przenośników z prowadzeniem taśmy górnej wyłącznie po ślizgu stalowym, za wyjątkiem przenośników przyspieszających zabudowanych bezpośrednio przed separatorami optycznymi oraz przenośnikami o długościach do 2200 mm. Taśma przenośników winna być odporna na działanie tłuszczy i olejów. Wymagana jest wysoka wytrzymałość taśmy na rozrywanie (taśma wielowarstwowa EP/400/3). Nie są dopuszczalne szwy na taśmie biegnące poprzecznie do kierunku transportu (osi podłużnej przenośnika). Wymagania dla taśm: EP taśma poliestrowo-poliamidowa, 400 minimalna wytrzymałość na rozrywanie w N/mm, 3 minimalna ilość przekładek. W miejscach, gdzie jest to konieczne należy zastosować taśmy z progami ze względu na pochylenie przenośnika i rodzaj transportowanego materiału. Przenośniki te winny być wykonane o kącie ugięcia taśmy w części zewnętrznej w zakresie do 30. W zależności od rodzaju transportowanego materiału oraz funkcji przenośnika Wykonawca winien dobrać burty boczne o odpowiedniej wysokości zabezpieczającej odpady przed wysypywaniem się. Burty boczne winny zostać wykonane z blachy ocynkowanej oraz posiadać uszczelnienie wykonane z PVC lub gumowe gwarantujące optymalne uszczelnienie taśmy przenośnika. Średnica rolek górnych winna wynosić min. 89 mm. Odległość pomiędzy rolkami górnymi winna zostać dopasowana do rodzaju oraz właściwości transportowanego materiału na instalacji i zapewniać prawidłowe prowadzenie taśmy górnej. W obszarach załadowczych i przesypowych, ze względu na zwiększone obciążenie, odstęp pomiędzy rolkami winien być odpowiednio dopasowany. Rolki dolne winny być w maksymalnym rozstawie nie większym niż 3000 mm i wyposażone w gumowe krążki. Napęd przenośników winien być realizowany poprzez motoreduktor. Gdzie konieczne lub uzasadnione Wykonawca winien zapewnić płynną regulację obrotów z zastosowaniem zmiennika częstotliwości falownika. W zależności od funkcji część przenośników winna posiadać napęd w układzie rewersyjnym. Należy tak dobrać napędy przenośników, aby możliwe było ich uruchomienie także pod pełnym obciążeniem. Bębny: napędzający i napinający winny posiadać kształt zapewniający prostoliniowość biegu taśmy. Bębny: napędowy i napinający wyposażone muszą być w łożyska toczne. Oprawy łożyskowe winny być wyposażone w gniazda smarowe z końcówką stożkową i winny zapewniać możliwość smarowania w trakcie pracy przenośnika przy jednoczesnym zachowaniu odpowiednich norm polskich i europejskich. Bęben napędzający winien być pokryty okładziną z gumy dla zapewnienia odpowiedniego tarcia pomiędzy bębnem a taśmą. Strona 3 z 34

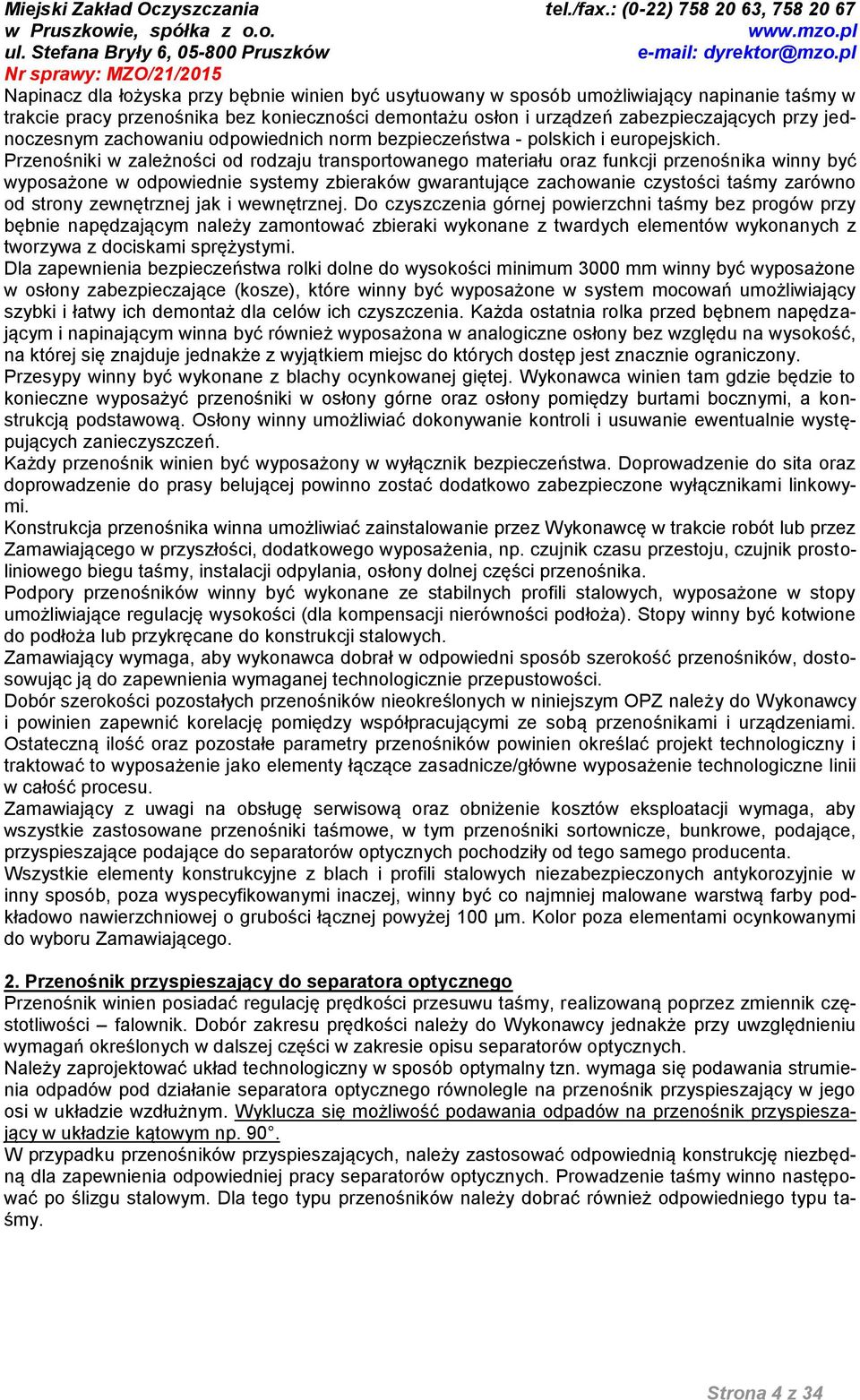

4 Napinacz dla łożyska przy bębnie winien być usytuowany w sposób umożliwiający napinanie taśmy w trakcie pracy przenośnika bez konieczności demontażu osłon i urządzeń zabezpieczających przy jednoczesnym zachowaniu odpowiednich norm bezpieczeństwa - polskich i europejskich. Przenośniki w zależności od rodzaju transportowanego materiału oraz funkcji przenośnika winny być wyposażone w odpowiednie systemy zbieraków gwarantujące zachowanie czystości taśmy zarówno od strony zewnętrznej jak i wewnętrznej. Do czyszczenia górnej powierzchni taśmy bez progów przy bębnie napędzającym należy zamontować zbieraki wykonane z twardych elementów wykonanych z tworzywa z dociskami sprężystymi. Dla zapewnienia bezpieczeństwa rolki dolne do wysokości minimum 3000 mm winny być wyposażone w osłony zabezpieczające (kosze), które winny być wyposażone w system mocowań umożliwiający szybki i łatwy ich demontaż dla celów ich czyszczenia. Każda ostatnia rolka przed bębnem napędzającym i napinającym winna być również wyposażona w analogiczne osłony bez względu na wysokość, na której się znajduje jednakże z wyjątkiem miejsc do których dostęp jest znacznie ograniczony. Przesypy winny być wykonane z blachy ocynkowanej giętej. Wykonawca winien tam gdzie będzie to konieczne wyposażyć przenośniki w osłony górne oraz osłony pomiędzy burtami bocznymi, a konstrukcją podstawową. Osłony winny umożliwiać dokonywanie kontroli i usuwanie ewentualnie występujących zanieczyszczeń. Każdy przenośnik winien być wyposażony w wyłącznik bezpieczeństwa. Doprowadzenie do sita oraz doprowadzenie do prasy belującej powinno zostać dodatkowo zabezpieczone wyłącznikami linkowymi. Konstrukcja przenośnika winna umożliwiać zainstalowanie przez Wykonawcę w trakcie robót lub przez Zamawiającego w przyszłości, dodatkowego wyposażenia, np. czujnik czasu przestoju, czujnik prostoliniowego biegu taśmy, instalacji odpylania, osłony dolnej części przenośnika. Podpory przenośników winny być wykonane ze stabilnych profili stalowych, wyposażone w stopy umożliwiające regulację wysokości (dla kompensacji nierówności podłoża). Stopy winny być kotwione do podłoża lub przykręcane do konstrukcji stalowych. Zamawiający wymaga, aby wykonawca dobrał w odpowiedni sposób szerokość przenośników, dostosowując ją do zapewnienia wymaganej technologicznie przepustowości. Dobór szerokości pozostałych przenośników nieokreślonych w niniejszym OPZ należy do Wykonawcy i powinien zapewnić korelację pomiędzy współpracującymi ze sobą przenośnikami i urządzeniami. Ostateczną ilość oraz pozostałe parametry przenośników powinien określać projekt technologiczny i traktować to wyposażenie jako elementy łączące zasadnicze/główne wyposażenie technologiczne linii w całość procesu. Zamawiający z uwagi na obsługę serwisową oraz obniżenie kosztów eksploatacji wymaga, aby wszystkie zastosowane przenośniki taśmowe, w tym przenośniki sortownicze, bunkrowe, podające, przyspieszające podające do separatorów optycznych pochodziły od tego samego producenta. Wszystkie elementy konstrukcyjne z blach i profili stalowych niezabezpieczonych antykorozyjnie w inny sposób, poza wyspecyfikowanymi inaczej, winny być co najmniej malowane warstwą farby podkładowo nawierzchniowej o grubości łącznej powyżej 100 μm. Kolor poza elementami ocynkowanymi do wyboru Zamawiającego. 2. Przenośnik przyspieszający do separatora optycznego Przenośnik winien posiadać regulację prędkości przesuwu taśmy, realizowaną poprzez zmiennik częstotliwości falownik. Dobór zakresu prędkości należy do Wykonawcy jednakże przy uwzględnieniu wymagań określonych w dalszej części w zakresie opisu separatorów optycznych. Należy zaprojektować układ technologiczny w sposób optymalny tzn. wymaga się podawania strumienia odpadów pod działanie separatora optycznego równolegle na przenośnik przyspieszający w jego osi w układzie wzdłużnym. Wyklucza się możliwość podawania odpadów na przenośnik przyspieszający w układzie kątowym np. 90. W przypadku przenośników przyspieszających, należy zastosować odpowiednią konstrukcję niezbędną dla zapewnienia odpowiedniej pracy separatorów optycznych. Prowadzenie taśmy winno następować po ślizgu stalowym. Dla tego typu przenośników należy dobrać również odpowiedniego typu taśmy. Strona 4 z 34

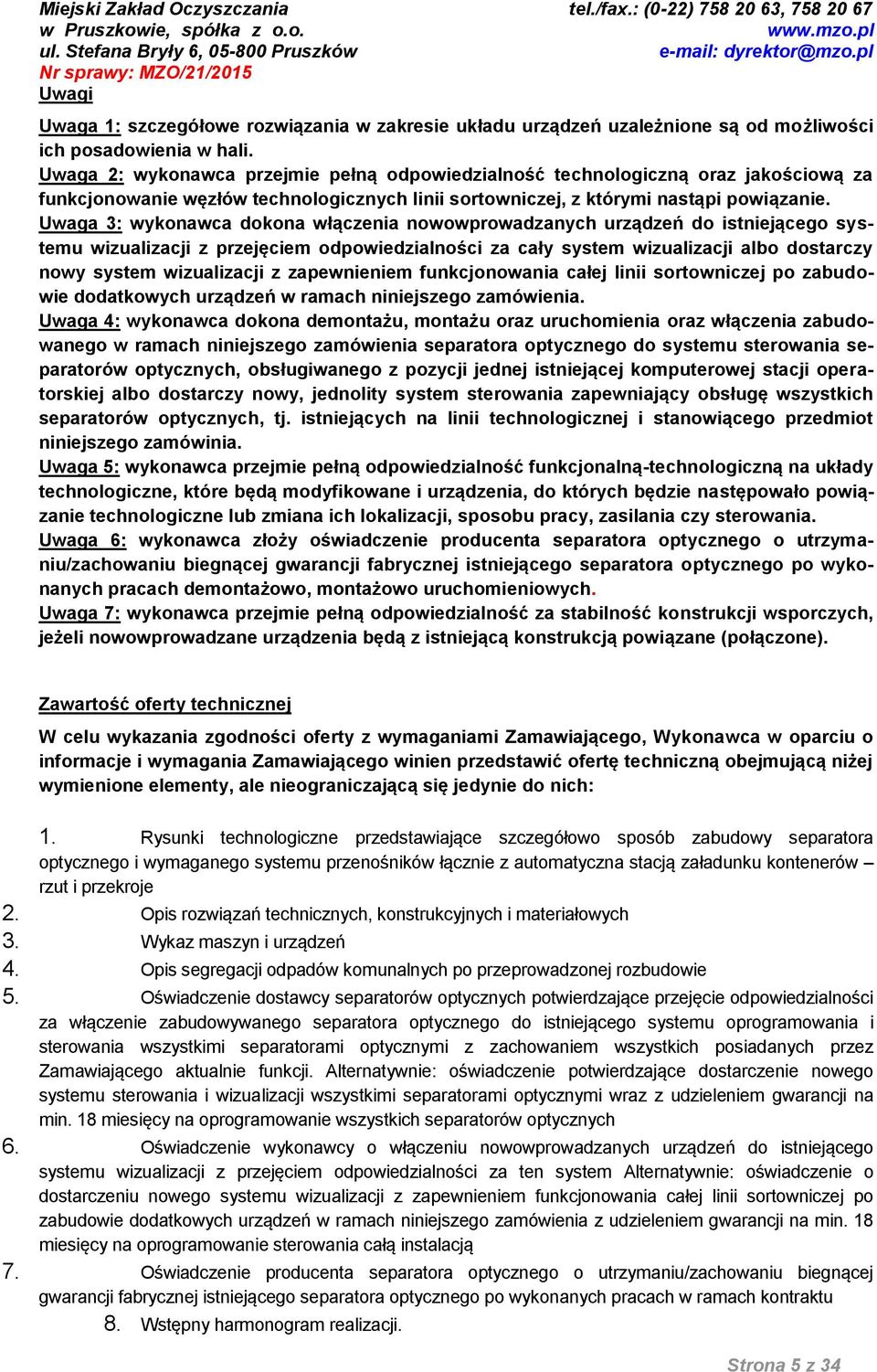

5 Uwagi Uwaga 1: szczegółowe rozwiązania w zakresie układu urządzeń uzależnione są od możliwości ich posadowienia w hali. Uwaga 2: wykonawca przejmie pełną odpowiedzialność technologiczną oraz jakościową za funkcjonowanie węzłów technologicznych linii sortowniczej, z którymi nastąpi powiązanie. Uwaga 3: wykonawca dokona włączenia nowowprowadzanych urządzeń do istniejącego systemu wizualizacji z przejęciem odpowiedzialności za cały system wizualizacji albo dostarczy nowy system wizualizacji z zapewnieniem funkcjonowania całej linii sortowniczej po zabudowie dodatkowych urządzeń w ramach niniejszego zamówienia. Uwaga 4: wykonawca dokona demontażu, montażu oraz uruchomienia oraz włączenia zabudowanego w ramach niniejszego zamówienia separatora optycznego do systemu sterowania separatorów optycznych, obsługiwanego z pozycji jednej istniejącej komputerowej stacji operatorskiej albo dostarczy nowy, jednolity system sterowania zapewniający obsługę wszystkich separatorów optycznych, tj. istniejących na linii technologicznej i stanowiącego przedmiot niniejszego zamówinia. Uwaga 5: wykonawca przejmie pełną odpowiedzialność funkcjonalną-technologiczną na układy technologiczne, które będą modyfikowane i urządzenia, do których będzie następowało powiązanie technologiczne lub zmiana ich lokalizacji, sposobu pracy, zasilania czy sterowania. Uwaga 6: wykonawca złoży oświadczenie producenta separatora optycznego o utrzymaniu/zachowaniu biegnącej gwarancji fabrycznej istniejącego separatora optycznego po wykonanych pracach demontażowo, montażowo uruchomieniowych. Uwaga 7: wykonawca przejmie pełną odpowiedzialność za stabilność konstrukcji wsporczych, jeżeli nowowprowadzane urządzenia będą z istniejącą konstrukcją powiązane (połączone). Zawartość oferty technicznej W celu wykazania zgodności oferty z wymaganiami Zamawiającego, Wykonawca w oparciu o informacje i wymagania Zamawiającego winien przedstawić ofertę techniczną obejmującą niżej wymienione elementy, ale nieograniczającą się jedynie do nich: 1. Rysunki technologiczne przedstawiające szczegółowo sposób zabudowy separatora optycznego i wymaganego systemu przenośników łącznie z automatyczna stacją załadunku kontenerów rzut i przekroje 2. Opis rozwiązań technicznych, konstrukcyjnych i materiałowych 3. Wykaz maszyn i urządzeń 4. Opis segregacji odpadów komunalnych po przeprowadzonej rozbudowie 5. Oświadczenie dostawcy separatorów optycznych potwierdzające przejęcie odpowiedzialności za włączenie zabudowywanego separatora optycznego do istniejącego systemu oprogramowania i sterowania wszystkimi separatorami optycznymi z zachowaniem wszystkich posiadanych przez Zamawiającego aktualnie funkcji. Alternatywnie: oświadczenie potwierdzające dostarczenie nowego systemu sterowania i wizualizacji wszystkimi separatorami optycznymi wraz z udzieleniem gwarancji na min. 18 miesięcy na oprogramowanie wszystkich separatorów optycznych 6. Oświadczenie wykonawcy o włączeniu nowowprowadzanych urządzeń do istniejącego systemu wizualizacji z przejęciem odpowiedzialności za ten system Alternatywnie: oświadczenie o dostarczeniu nowego systemu wizualizacji z zapewnieniem funkcjonowania całej linii sortowniczej po zabudowie dodatkowych urządzeń w ramach niniejszego zamówienia z udzieleniem gwarancji na min. 18 miesięcy na oprogramowanie sterowania całą instalacją 7. Oświadczenie producenta separatora optycznego o utrzymaniu/zachowaniu biegnącej gwarancji fabrycznej istniejącego separatora optycznego po wykonanych pracach w ramach kontraktu 8. Wstępny harmonogram realizacji. Strona 5 z 34

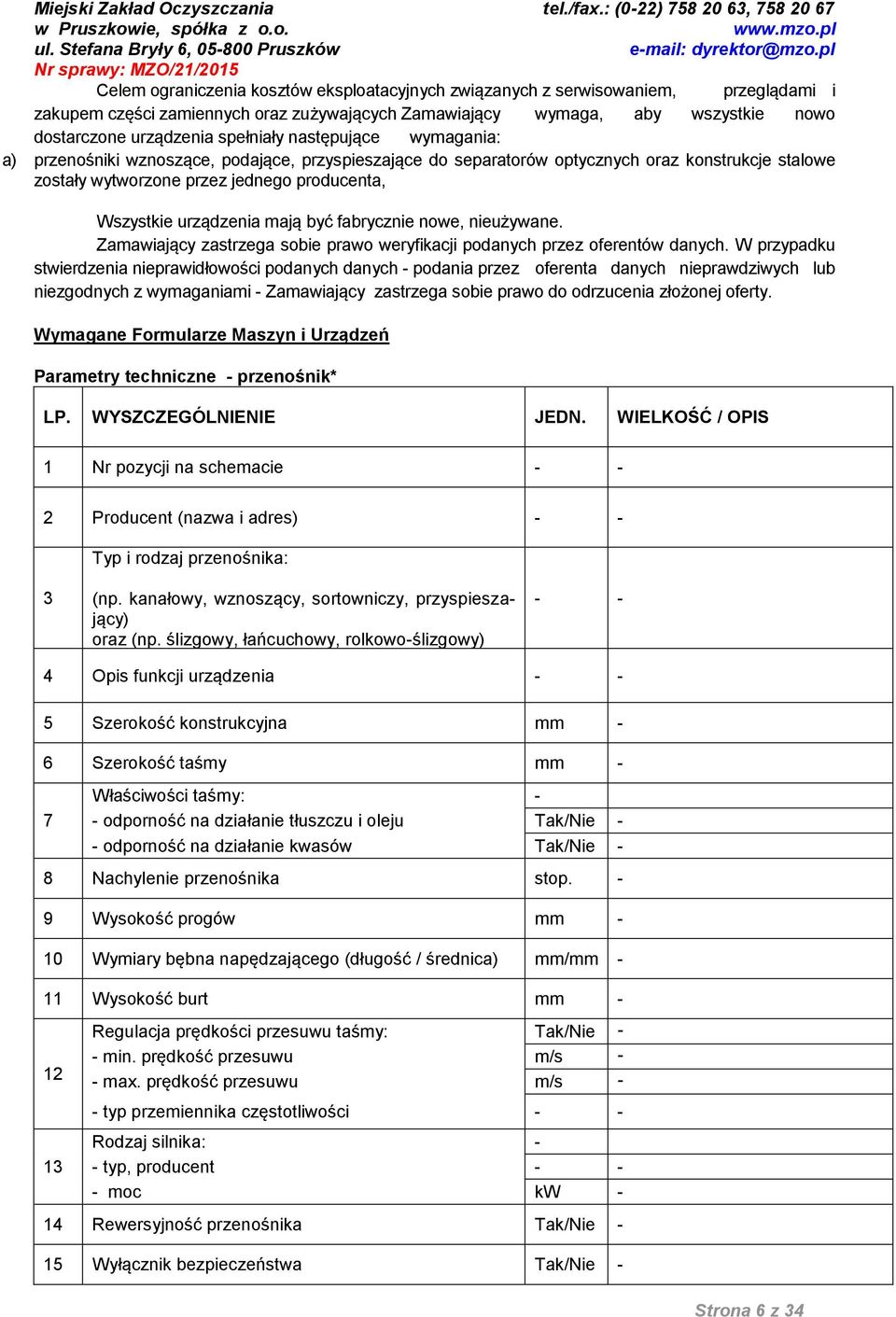

6 Celem ograniczenia kosztów eksploatacyjnych związanych z serwisowaniem, przeglądami i zakupem części zamiennych oraz zużywających Zamawiający wymaga, aby wszystkie nowo dostarczone urządzenia spełniały następujące wymagania: a) przenośniki wznoszące, podające, przyspieszające do separatorów optycznych oraz konstrukcje stalowe zostały wytworzone przez jednego producenta, Wszystkie urządzenia mają być fabrycznie nowe, nieużywane. Zamawiający zastrzega sobie prawo weryfikacji podanych przez oferentów danych. W przypadku stwierdzenia nieprawidłowości podanych danych - podania przez oferenta danych nieprawdziwych lub niezgodnych z wymaganiami - Zamawiający zastrzega sobie prawo do odrzucenia złożonej oferty. Wymagane Formularze Maszyn i Urządzeń Parametry techniczne - przenośnik* LP. WYSZCZEGÓLNIENIE JEDN. WIELKOŚĆ / OPIS 1 Nr pozycji na schemacie Producent (nazwa i adres) - - Typ i rodzaj przenośnika: 3 (np. kanałowy, wznoszący, sortowniczy, przyspieszający) oraz (np. ślizgowy, łańcuchowy, rolkowo-ślizgowy) Opis funkcji urządzenia Szerokość konstrukcyjna mm - 6 Szerokość taśmy mm - 7 Właściwości taśmy: - - odporność na działanie tłuszczu i oleju Tak/Nie - - odporność na działanie kwasów Tak/Nie - 8 Nachylenie przenośnika stop. - 9 Wysokość progów mm - 10 Wymiary bębna napędzającego (długość / średnica) mm/mm - 11 Wysokość burt mm Regulacja prędkości przesuwu taśmy: Tak/Nie - - min. prędkość przesuwu m/s - - max. prędkość przesuwu m/s - - typ przemiennika częstotliwości - - Rodzaj silnika: - - typ, producent moc kw - 14 Rewersyjność przenośnika Tak/Nie - 15 Wyłącznik bezpieczeństwa Tak/Nie - Strona 6 z 34

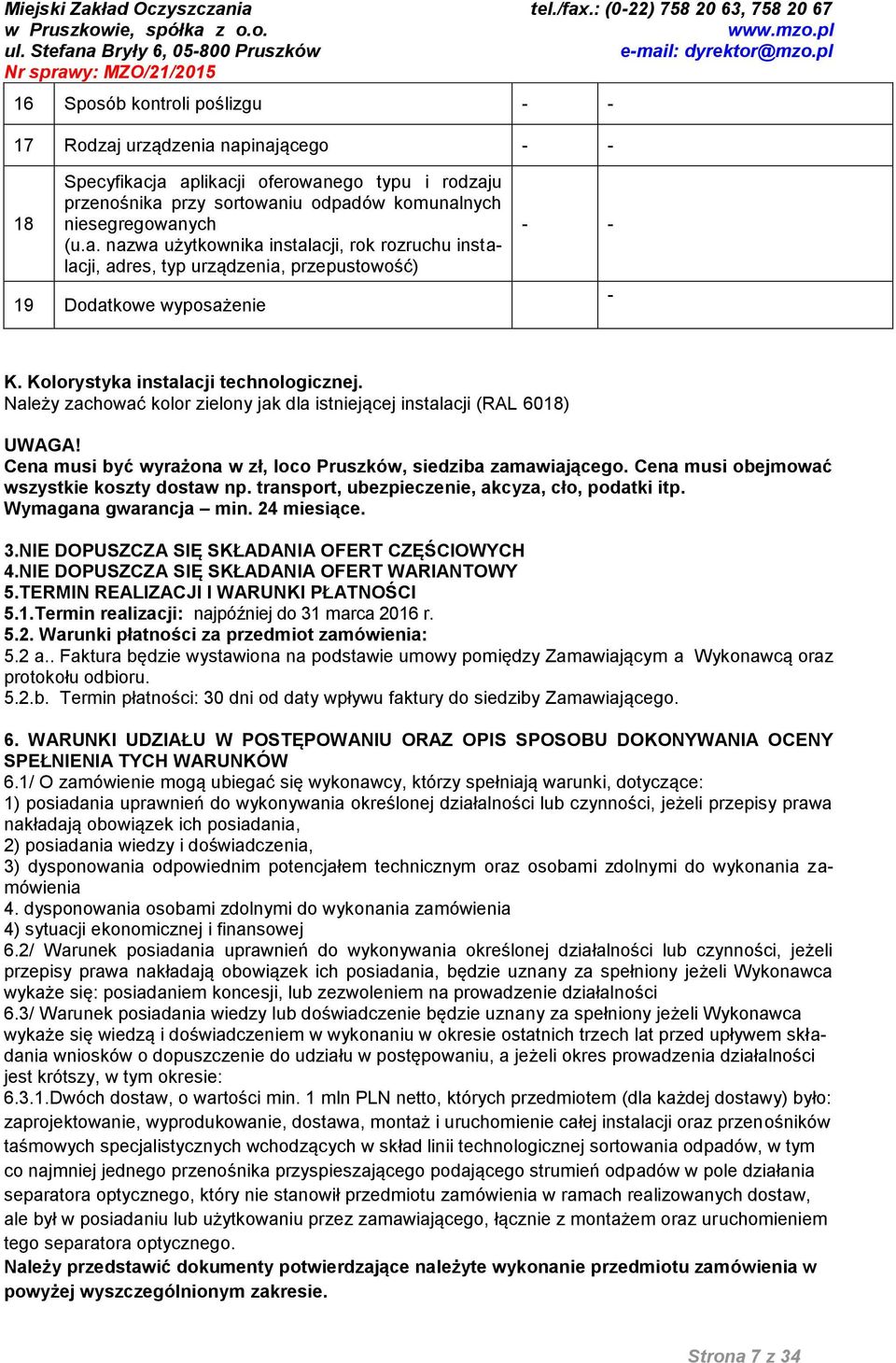

7 16 Sposób kontroli poślizgu Rodzaj urządzenia napinającego Specyfikacja aplikacji oferowanego typu i rodzaju przenośnika przy sortowaniu odpadów komunalnych niesegregowanych (u.a. nazwa użytkownika instalacji, rok rozruchu instalacji, adres, typ urządzenia, przepustowość) 19 Dodatkowe wyposażenie K. Kolorystyka instalacji technologicznej. Należy zachować kolor zielony jak dla istniejącej instalacji (RAL 6018) UWAGA! Cena musi być wyrażona w zł, loco Pruszków, siedziba zamawiającego. Cena musi obejmować wszystkie koszty dostaw np. transport, ubezpieczenie, akcyza, cło, podatki itp. Wymagana gwarancja min. 24 miesiące. 3.NIE DOPUSZCZA SIĘ SKŁADANIA OFERT CZĘŚCIOWYCH 4.NIE DOPUSZCZA SIĘ SKŁADANIA OFERT WARIANTOWY 5.TERMIN REALIZACJI I WARUNKI PŁATNOŚCI 5.1.Termin realizacji: najpóźniej do 31 marca 2016 r Warunki płatności za przedmiot zamówienia: 5.2 a.. Faktura będzie wystawiona na podstawie umowy pomiędzy Zamawiającym a Wykonawcą oraz protokołu odbioru. 5.2.b. Termin płatności: 30 dni od daty wpływu faktury do siedziby Zamawiającego. 6. WARUNKI UDZIAŁU W POSTĘPOWANIU ORAZ OPIS SPOSOBU DOKONYWANIA OCENY SPEŁNIENIA TYCH WARUNKÓW 6.1/ O zamówienie mogą ubiegać się wykonawcy, którzy spełniają warunki, dotyczące: 1) posiadania uprawnień do wykonywania określonej działalności lub czynności, jeżeli przepisy prawa nakładają obowiązek ich posiadania, 2) posiadania wiedzy i doświadczenia, 3) dysponowania odpowiednim potencjałem technicznym oraz osobami zdolnymi do wykonania zamówienia 4. dysponowania osobami zdolnymi do wykonania zamówienia 4) sytuacji ekonomicznej i finansowej 6.2/ Warunek posiadania uprawnień do wykonywania określonej działalności lub czynności, jeżeli przepisy prawa nakładają obowiązek ich posiadania, będzie uznany za spełniony jeżeli Wykonawca wykaże się: posiadaniem koncesji, lub zezwoleniem na prowadzenie działalności 6.3/ Warunek posiadania wiedzy lub doświadczenie będzie uznany za spełniony jeżeli Wykonawca wykaże się wiedzą i doświadczeniem w wykonaniu w okresie ostatnich trzech lat przed upływem składania wniosków o dopuszczenie do udziału w postępowaniu, a jeżeli okres prowadzenia działalności jest krótszy, w tym okresie: Dwóch dostaw, o wartości min. 1 mln PLN netto, których przedmiotem (dla każdej dostawy) było: zaprojektowanie, wyprodukowanie, dostawa, montaż i uruchomienie całej instalacji oraz przenośników taśmowych specjalistycznych wchodzących w skład linii technologicznej sortowania odpadów, w tym co najmniej jednego przenośnika przyspieszającego podającego strumień odpadów w pole działania separatora optycznego, który nie stanowił przedmiotu zamówienia w ramach realizowanych dostaw, ale był w posiadaniu lub użytkowaniu przez zamawiającego, łącznie z montażem oraz uruchomieniem tego separatora optycznego. Należy przedstawić dokumenty potwierdzające należyte wykonanie przedmiotu zamówienia w powyżej wyszczególnionym zakresie. Strona 7 z 34

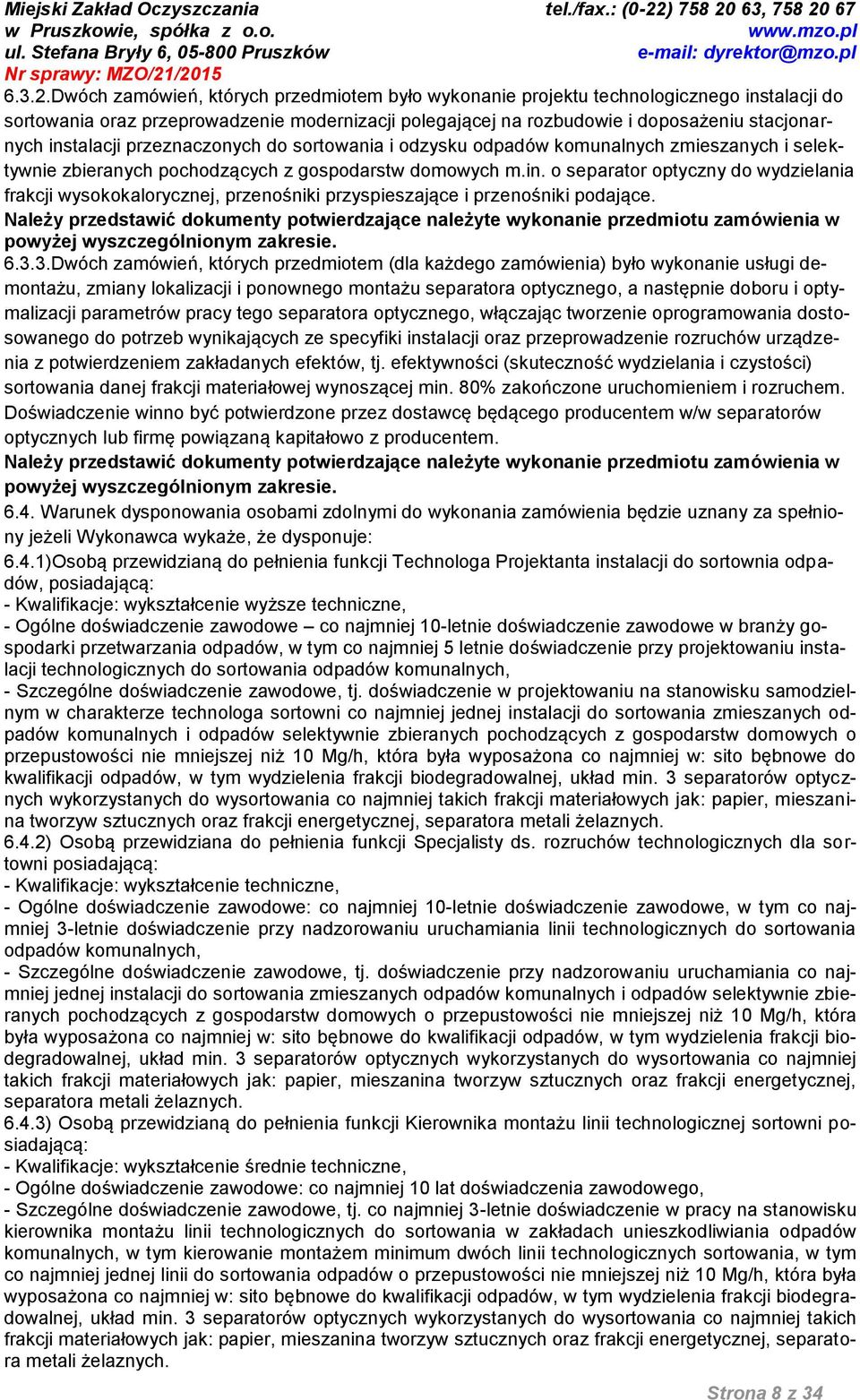

8 6.3.2.Dwóch zamówień, których przedmiotem było wykonanie projektu technologicznego instalacji do sortowania oraz przeprowadzenie modernizacji polegającej na rozbudowie i doposażeniu stacjonarnych instalacji przeznaczonych do sortowania i odzysku odpadów komunalnych zmieszanych i selektywnie zbieranych pochodzących z gospodarstw domowych m.in. o separator optyczny do wydzielania frakcji wysokokalorycznej, przenośniki przyspieszające i przenośniki podające. Należy przedstawić dokumenty potwierdzające należyte wykonanie przedmiotu zamówienia w powyżej wyszczególnionym zakresie Dwóch zamówień, których przedmiotem (dla każdego zamówienia) było wykonanie usługi demontażu, zmiany lokalizacji i ponownego montażu separatora optycznego, a następnie doboru i optymalizacji parametrów pracy tego separatora optycznego, włączając tworzenie oprogramowania dostosowanego do potrzeb wynikających ze specyfiki instalacji oraz przeprowadzenie rozruchów urządzenia z potwierdzeniem zakładanych efektów, tj. efektywności (skuteczność wydzielania i czystości) sortowania danej frakcji materiałowej wynoszącej min. 80% zakończone uruchomieniem i rozruchem. Doświadczenie winno być potwierdzone przez dostawcę będącego producentem w/w separatorów optycznych lub firmę powiązaną kapitałowo z producentem. Należy przedstawić dokumenty potwierdzające należyte wykonanie przedmiotu zamówienia w powyżej wyszczególnionym zakresie Warunek dysponowania osobami zdolnymi do wykonania zamówienia będzie uznany za spełniony jeżeli Wykonawca wykaże, że dysponuje: 6.4.1)Osobą przewidzianą do pełnienia funkcji Technologa Projektanta instalacji do sortownia odpadów, posiadającą: - Kwalifikacje: wykształcenie wyższe techniczne, - Ogólne doświadczenie zawodowe co najmniej 10-letnie doświadczenie zawodowe w branży gospodarki przetwarzania odpadów, w tym co najmniej 5 letnie doświadczenie przy projektowaniu instalacji technologicznych do sortowania odpadów komunalnych, - Szczególne doświadczenie zawodowe, tj. doświadczenie w projektowaniu na stanowisku samodzielnym w charakterze technologa sortowni co najmniej jednej instalacji do sortowania zmieszanych odpadów komunalnych i odpadów selektywnie zbieranych pochodzących z gospodarstw domowych o przepustowości nie mniejszej niż 10 Mg/h, która była wyposażona co najmniej w: sito bębnowe do kwalifikacji odpadów, w tym wydzielenia frakcji biodegradowalnej, układ min. 3 separatorów optycznych wykorzystanych do wysortowania co najmniej takich frakcji materiałowych jak: papier, mieszanina tworzyw sztucznych oraz frakcji energetycznej, separatora metali żelaznych ) Osobą przewidziana do pełnienia funkcji Specjalisty ds. rozruchów technologicznych dla sortowni posiadającą: - Kwalifikacje: wykształcenie techniczne, - Ogólne doświadczenie zawodowe: co najmniej 10-letnie doświadczenie zawodowe, w tym co najmniej 3-letnie doświadczenie przy nadzorowaniu uruchamiania linii technologicznych do sortowania odpadów komunalnych, - Szczególne doświadczenie zawodowe, tj. doświadczenie przy nadzorowaniu uruchamiania co najmniej jednej instalacji do sortowania zmieszanych odpadów komunalnych i odpadów selektywnie zbieranych pochodzących z gospodarstw domowych o przepustowości nie mniejszej niż 10 Mg/h, która była wyposażona co najmniej w: sito bębnowe do kwalifikacji odpadów, w tym wydzielenia frakcji biodegradowalnej, układ min. 3 separatorów optycznych wykorzystanych do wysortowania co najmniej takich frakcji materiałowych jak: papier, mieszanina tworzyw sztucznych oraz frakcji energetycznej, separatora metali żelaznych ) Osobą przewidzianą do pełnienia funkcji Kierownika montażu linii technologicznej sortowni posiadającą: - Kwalifikacje: wykształcenie średnie techniczne, - Ogólne doświadczenie zawodowe: co najmniej 10 lat doświadczenia zawodowego, - Szczególne doświadczenie zawodowe, tj. co najmniej 3-letnie doświadczenie w pracy na stanowisku kierownika montażu linii technologicznych do sortowania w zakładach unieszkodliwiania odpadów komunalnych, w tym kierowanie montażem minimum dwóch linii technologicznych sortowania, w tym co najmniej jednej linii do sortowania odpadów o przepustowości nie mniejszej niż 10 Mg/h, która była wyposażona co najmniej w: sito bębnowe do kwalifikacji odpadów, w tym wydzielenia frakcji biodegradowalnej, układ min. 3 separatorów optycznych wykorzystanych do wysortowania co najmniej takich frakcji materiałowych jak: papier, mieszanina tworzyw sztucznych oraz frakcji energetycznej, separatora metali żelaznych. Strona 8 z 34

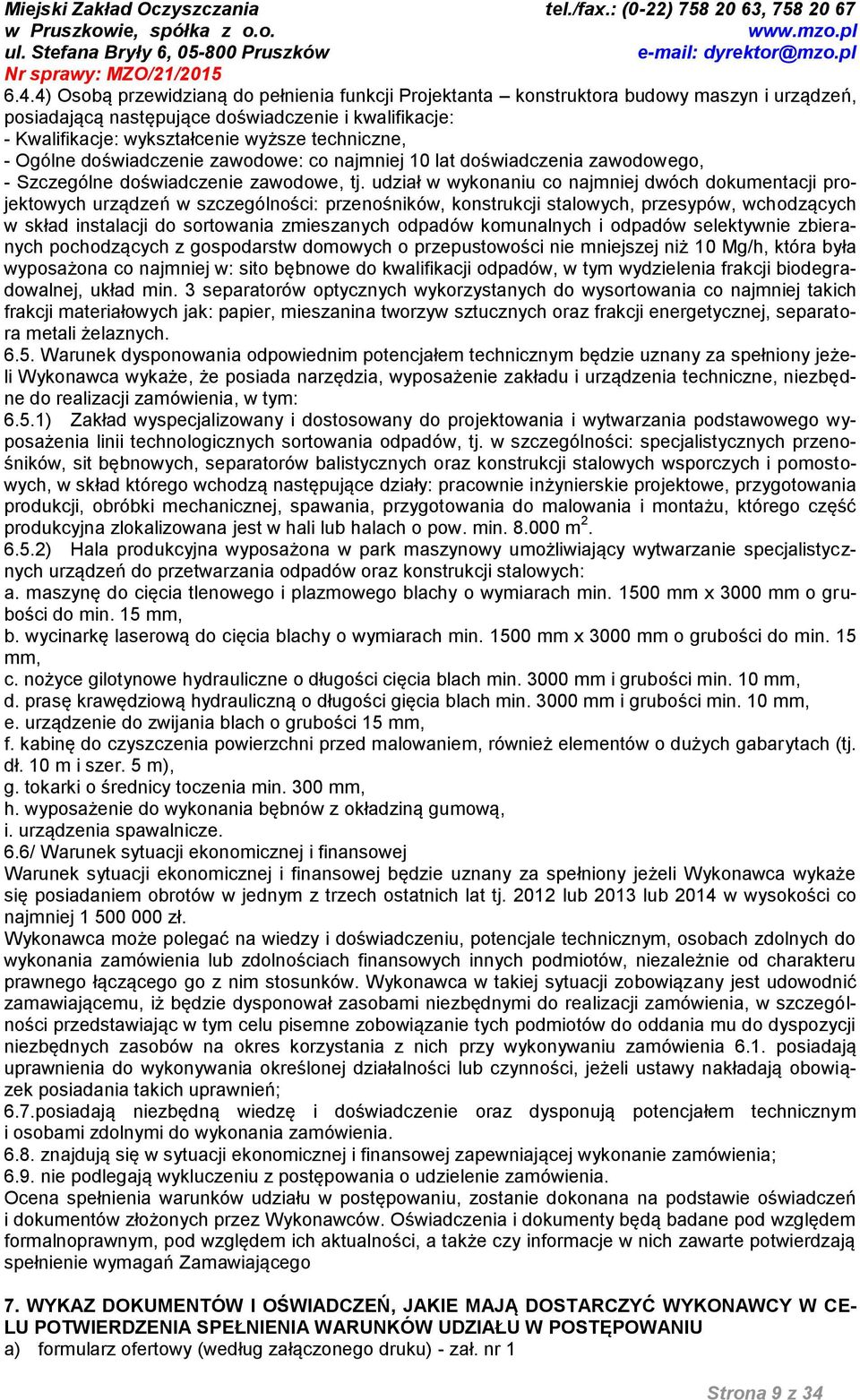

9 6.4.4) Osobą przewidzianą do pełnienia funkcji Projektanta konstruktora budowy maszyn i urządzeń, posiadającą następujące doświadczenie i kwalifikacje: - Kwalifikacje: wykształcenie wyższe techniczne, - Ogólne doświadczenie zawodowe: co najmniej 10 lat doświadczenia zawodowego, - Szczególne doświadczenie zawodowe, tj. udział w wykonaniu co najmniej dwóch dokumentacji projektowych urządzeń w szczególności: przenośników, konstrukcji stalowych, przesypów, wchodzących w skład instalacji do sortowania zmieszanych odpadów komunalnych i odpadów selektywnie zbieranych pochodzących z gospodarstw domowych o przepustowości nie mniejszej niż 10 Mg/h, która była wyposażona co najmniej w: sito bębnowe do kwalifikacji odpadów, w tym wydzielenia frakcji biodegradowalnej, układ min. 3 separatorów optycznych wykorzystanych do wysortowania co najmniej takich frakcji materiałowych jak: papier, mieszanina tworzyw sztucznych oraz frakcji energetycznej, separatora metali żelaznych Warunek dysponowania odpowiednim potencjałem technicznym będzie uznany za spełniony jeżeli Wykonawca wykaże, że posiada narzędzia, wyposażenie zakładu i urządzenia techniczne, niezbędne do realizacji zamówienia, w tym: 6.5.1) Zakład wyspecjalizowany i dostosowany do projektowania i wytwarzania podstawowego wyposażenia linii technologicznych sortowania odpadów, tj. w szczególności: specjalistycznych przenośników, sit bębnowych, separatorów balistycznych oraz konstrukcji stalowych wsporczych i pomostowych, w skład którego wchodzą następujące działy: pracownie inżynierskie projektowe, przygotowania produkcji, obróbki mechanicznej, spawania, przygotowania do malowania i montażu, którego część produkcyjna zlokalizowana jest w hali lub halach o pow. min m ) Hala produkcyjna wyposażona w park maszynowy umożliwiający wytwarzanie specjalistycznych urządzeń do przetwarzania odpadów oraz konstrukcji stalowych: a. maszynę do cięcia tlenowego i plazmowego blachy o wymiarach min mm x 3000 mm o grubości do min. 15 mm, b. wycinarkę laserową do cięcia blachy o wymiarach min mm x 3000 mm o grubości do min. 15 mm, c. nożyce gilotynowe hydrauliczne o długości cięcia blach min mm i grubości min. 10 mm, d. prasę krawędziową hydrauliczną o długości gięcia blach min mm i grubości min. 10 mm, e. urządzenie do zwijania blach o grubości 15 mm, f. kabinę do czyszczenia powierzchni przed malowaniem, również elementów o dużych gabarytach (tj. dł. 10 m i szer. 5 m), g. tokarki o średnicy toczenia min. 300 mm, h. wyposażenie do wykonania bębnów z okładziną gumową, i. urządzenia spawalnicze. 6.6/ Warunek sytuacji ekonomicznej i finansowej Warunek sytuacji ekonomicznej i finansowej będzie uznany za spełniony jeżeli Wykonawca wykaże się posiadaniem obrotów w jednym z trzech ostatnich lat tj lub 2013 lub 2014 w wysokości co najmniej zł. Wykonawca może polegać na wiedzy i doświadczeniu, potencjale technicznym, osobach zdolnych do wykonania zamówienia lub zdolnościach finansowych innych podmiotów, niezależnie od charakteru prawnego łączącego go z nim stosunków. Wykonawca w takiej sytuacji zobowiązany jest udowodnić zamawiającemu, iż będzie dysponował zasobami niezbędnymi do realizacji zamówienia, w szczególności przedstawiając w tym celu pisemne zobowiązanie tych podmiotów do oddania mu do dyspozycji niezbędnych zasobów na okres korzystania z nich przy wykonywaniu zamówienia 6.1. posiadają uprawnienia do wykonywania określonej działalności lub czynności, jeżeli ustawy nakładają obowiązek posiadania takich uprawnień; 6.7.posiadają niezbędną wiedzę i doświadczenie oraz dysponują potencjałem technicznym i osobami zdolnymi do wykonania zamówienia znajdują się w sytuacji ekonomicznej i finansowej zapewniającej wykonanie zamówienia; 6.9. nie podlegają wykluczeniu z postępowania o udzielenie zamówienia. Ocena spełnienia warunków udziału w postępowaniu, zostanie dokonana na podstawie oświadczeń i dokumentów złożonych przez Wykonawców. Oświadczenia i dokumenty będą badane pod względem formalnoprawnym, pod względem ich aktualności, a także czy informacje w nich zawarte potwierdzają spełnienie wymagań Zamawiającego 7. WYKAZ DOKUMENTÓW I OŚWIADCZEŃ, JAKIE MAJĄ DOSTARCZYĆ WYKONAWCY W CE- LU POTWIERDZENIA SPEŁNIENIA WARUNKÓW UDZIAŁU W POSTĘPOWANIU a) formularz ofertowy (według załączonego druku) - zał. nr 1 Strona 9 z 34

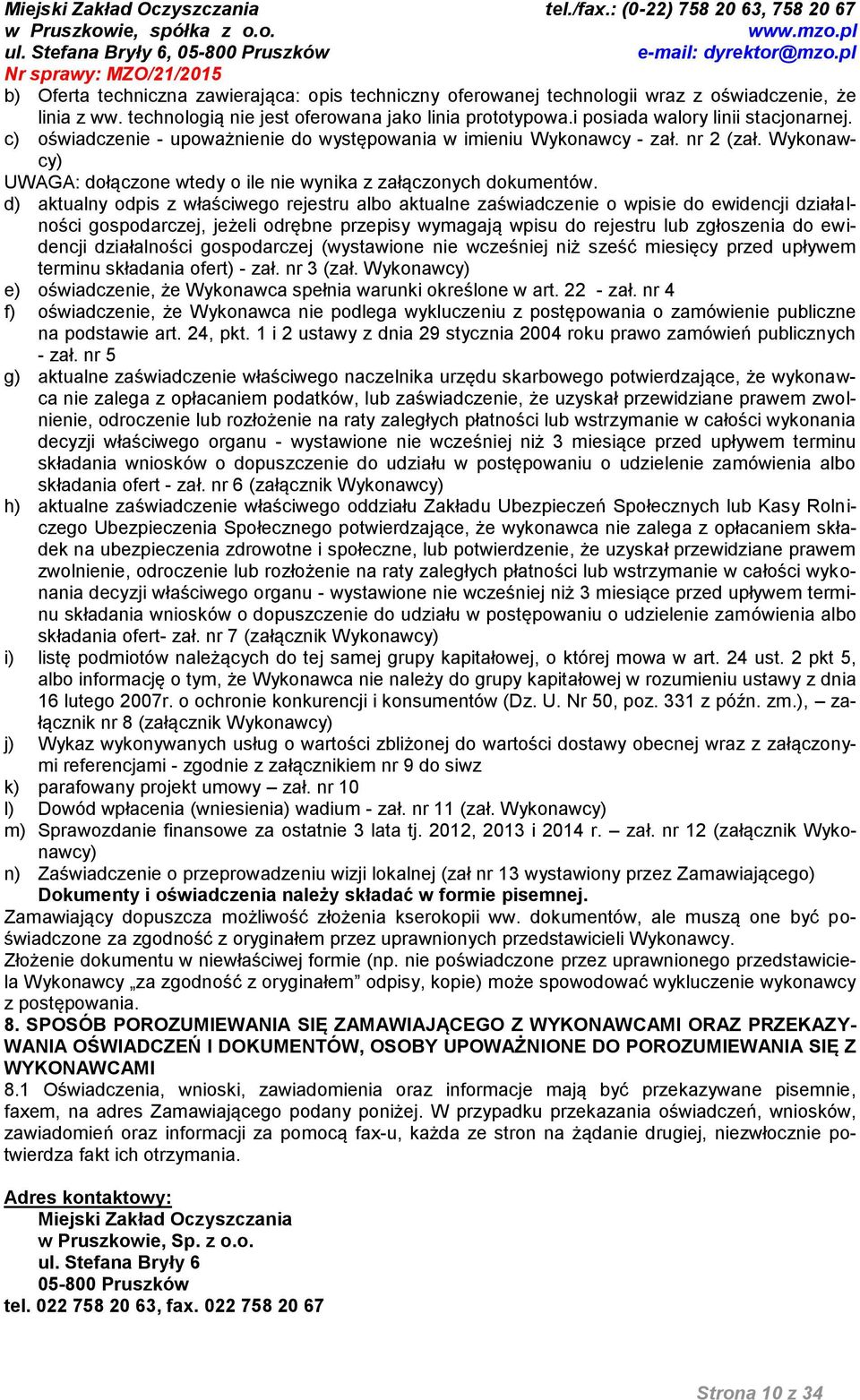

10 b) Oferta techniczna zawierająca: opis techniczny oferowanej technologii wraz z oświadczenie, że linia z ww. technologią nie jest oferowana jako linia prototypowa.i posiada walory linii stacjonarnej. c) oświadczenie - upoważnienie do występowania w imieniu Wykonawcy - zał. nr 2 (zał. Wykonawcy) UWAGA: dołączone wtedy o ile nie wynika z załączonych dokumentów. d) aktualny odpis z właściwego rejestru albo aktualne zaświadczenie o wpisie do ewidencji działalności gospodarczej, jeżeli odrębne przepisy wymagają wpisu do rejestru lub zgłoszenia do ewidencji działalności gospodarczej (wystawione nie wcześniej niż sześć miesięcy przed upływem terminu składania ofert) - zał. nr 3 (zał. Wykonawcy) e) oświadczenie, że Wykonawca spełnia warunki określone w art zał. nr 4 f) oświadczenie, że Wykonawca nie podlega wykluczeniu z postępowania o zamówienie publiczne na podstawie art. 24, pkt. 1 i 2 ustawy z dnia 29 stycznia 2004 roku prawo zamówień publicznych - zał. nr 5 g) aktualne zaświadczenie właściwego naczelnika urzędu skarbowego potwierdzające, że wykonawca nie zalega z opłacaniem podatków, lub zaświadczenie, że uzyskał przewidziane prawem zwolnienie, odroczenie lub rozłożenie na raty zaległych płatności lub wstrzymanie w całości wykonania decyzji właściwego organu - wystawione nie wcześniej niż 3 miesiące przed upływem terminu składania wniosków o dopuszczenie do udziału w postępowaniu o udzielenie zamówienia albo składania ofert - zał. nr 6 (załącznik Wykonawcy) h) aktualne zaświadczenie właściwego oddziału Zakładu Ubezpieczeń Społecznych lub Kasy Rolniczego Ubezpieczenia Społecznego potwierdzające, że wykonawca nie zalega z opłacaniem składek na ubezpieczenia zdrowotne i społeczne, lub potwierdzenie, że uzyskał przewidziane prawem zwolnienie, odroczenie lub rozłożenie na raty zaległych płatności lub wstrzymanie w całości wykonania decyzji właściwego organu - wystawione nie wcześniej niż 3 miesiące przed upływem terminu składania wniosków o dopuszczenie do udziału w postępowaniu o udzielenie zamówienia albo składania ofert- zał. nr 7 (załącznik Wykonawcy) i) listę podmiotów należących do tej samej grupy kapitałowej, o której mowa w art. 24 ust. 2 pkt 5, albo informację o tym, że Wykonawca nie należy do grupy kapitałowej w rozumieniu ustawy z dnia 16 lutego 2007r. o ochronie konkurencji i konsumentów (Dz. U. Nr 50, poz. 331 z późn. zm.), załącznik nr 8 (załącznik Wykonawcy) j) Wykaz wykonywanych usług o wartości zbliżonej do wartości dostawy obecnej wraz z załączonymi referencjami - zgodnie z załącznikiem nr 9 do siwz k) parafowany projekt umowy zał. nr 10 l) Dowód wpłacenia (wniesienia) wadium - zał. nr 11 (zał. Wykonawcy) m) Sprawozdanie finansowe za ostatnie 3 lata tj. 2012, 2013 i 2014 r. zał. nr 12 (załącznik Wykonawcy) n) Zaświadczenie o przeprowadzeniu wizji lokalnej (zał nr 13 wystawiony przez Zamawiającego) Dokumenty i oświadczenia należy składać w formie pisemnej. Zamawiający dopuszcza możliwość złożenia kserokopii ww. dokumentów, ale muszą one być poświadczone za zgodność z oryginałem przez uprawnionych przedstawicieli Wykonawcy. Złożenie dokumentu w niewłaściwej formie (np. nie poświadczone przez uprawnionego przedstawiciela Wykonawcy za zgodność z oryginałem odpisy, kopie) może spowodować wykluczenie wykonawcy z postępowania. 8. SPOSÓB POROZUMIEWANIA SIĘ ZAMAWIAJĄCEGO Z WYKONAWCAMI ORAZ PRZEKAZY- WANIA OŚWIADCZEŃ I DOKUMENTÓW, OSOBY UPOWAŻNIONE DO POROZUMIEWANIA SIĘ Z WYKONAWCAMI 8.1 Oświadczenia, wnioski, zawiadomienia oraz informacje mają być przekazywane pisemnie, faxem, na adres Zamawiającego podany poniżej. W przypadku przekazania oświadczeń, wniosków, zawiadomień oraz informacji za pomocą fax-u, każda ze stron na żądanie drugiej, niezwłocznie potwierdza fakt ich otrzymania. Adres kontaktowy: Miejski Zakład Oczyszczania w Pruszkowie, Sp. z o.o. ul. Stefana Bryły Pruszków tel , fax Strona 10 z 34

11 8.2. Wykonawca może zwrócić się do Zamawiającego o wyjaśnienie treści specyfikacji istotnych warunków zamówienia. Zamawiający jest obowiązany niezwłocznie udzielić wyjaśnień, chyba, że prośba o wyjaśnienie treści specyfikacji wpłynęła do zamawiającego później niż do końca dnia, w którym upływa połowa wyznaczonego terminu składania ofert. Treść zapytań wraz z wyjaśnieniami zamawiający przekazuje wykonawcom, którym przekazał specyfikację istotnych warunków zamówienia oraz zamieszcza na stronie internetowej Pracownicy upoważnieni do kontaktów z oferentami: Pytania dotyczące przedmiotu zamówienia: Ewa Tabor Dyrektor Pionu Ochrony Środowiska i Recyklingu Tel , kom Pytania dotyczące procedury przetargowej Józef Moczuło specjalista ds. zamówień publicznych Tel , kom , dyrektor@mzo.pl 8.3. Zmiany w treści specyfikacji istotnych warunków zamówienia W szczególnie uzasadnionych przypadkach Zamawiający może w każdym czasie przed upływem terminu składania ofert zmodyfikować treść specyfikacji istotnych warunków zamówienia. Dokonana w ten sposób modyfikacja zostanie przekazana Wykonawcom, którym przekazano siwz oraz zamieści na stronie Modyfikacja nie może dotyczyć kryteriów oceny ofert, warunków udziału w postępowaniu oraz sposobu oceny ich spełnienia. W przypadku modyfikacji siwz, Zamawiający przedłuży termin składania ofert zgodnie z przepisami ustawy Prawo zamówień publicznych. O przedłużeniu terminu składania ofert zostaną poinformowani Wykonawcy, którym przekazano siwz oraz informacja ta zostanie umieszczona na stronie 8.4. Zamawiający nie przewiduje zebrania Wykonawców. 9. WYMAGANIA DOTYCZĄCE WADIUM 9.1. Oferenci winni wnieść WADIUM w wysokości ,00 zł Wadium musi obejmować okres związania ofertą 9.3. Wpłaty wadium należy dokonać przed terminem ustalonym dla składania ofert nie później niż do dnia 12 stycznia 2016 r. do godz na konto Miejskiego Zakładu Oczyszczania w Pruszkowie, Spółka z o.o.: Bank BPH Bank BPH z dopiskiem na przelewie WADIUM i oznaczyć: Modernizacja sortowni odpadów w Miejskim Zakładzie Oczyszczania w Pruszkowie sp. z o. o. Potwierdzenie (kopię) wniesienia wadium należy dołączyć do oferty Wadium wnoszone w pieniądzu do BPH musi znajdować się na koncie Zamawiającego w terminie składania ofert. Wadium wniesione w pieniądzu Zamawiający przechowuje na rachunku bankowym Wadium może być również wnoszone w: - poręczeniach bankowych - gwarancjach bankowych, - gwarancjach ubezpieczeniowych, - poręczeniach udzielanych przez podmioty, o których mowa w art.6 ust.3 pkt 4 lit. b ustawy z dnia 9 listopada 2000 r. o utworzeniu Polskiej Agencji Rozwoju Przedsiębiorczości (Dz.U. Nr 109, poz.1158 oraz z 2002 r. Nr25, poz. 253, Nr 66, poz.596 i Nr 216, poz. 1824) Oryginał wadium w formie niepieniężnej musi być dołączony do oferty Zwrot wadium a. Zamawiający zwróci niezwłocznie wadium, jeżeli - upłynął termin związania ofertą - została zawarta umowa i wniesione zostało zabezpieczenie należytego wykonania tej umowy - zamawiający unieważnił postępowanie, a protesty zostały ostatecznie rozstrzygnięte lub upłynął termin do ich wnoszenia. b. Zamawiający zwraca niezwłocznie wadium na wniosek Dostawcy: - który wycofał ofertę przed upływem terminu składania ofert, - który został wykluczony z postępowania, - którego oferta została odrzucona. c. Złożenie przez Wykonawcę, którego oferta została odrzucona lub wykluczonego z postępowania wniosku o zwrot wadium jest równoznaczne ze zrzeczeniem się przez Dostawcę prawa do wniesienia protestu. Strona 11 z 34

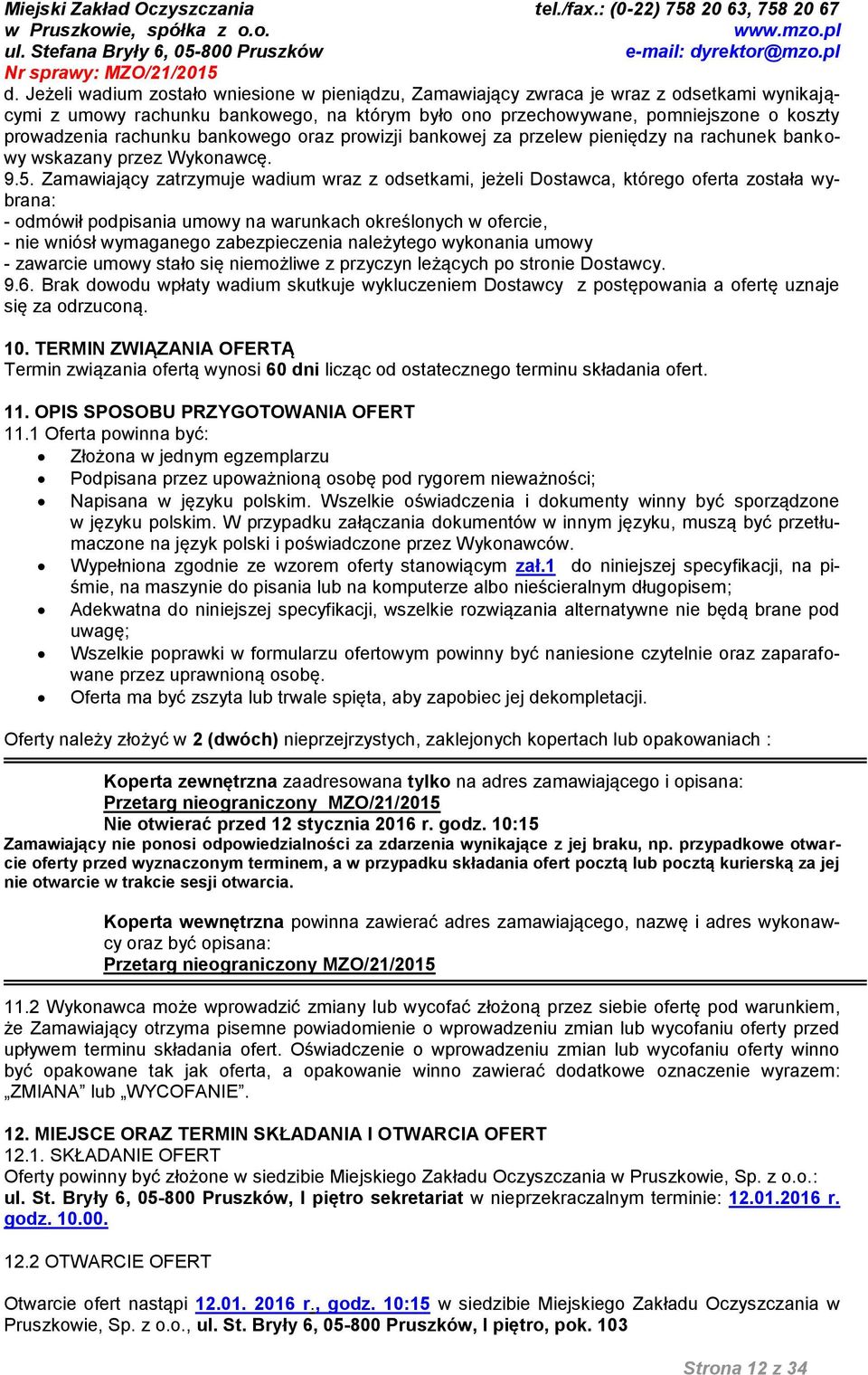

12 d. Jeżeli wadium zostało wniesione w pieniądzu, Zamawiający zwraca je wraz z odsetkami wynikającymi z umowy rachunku bankowego, na którym było ono przechowywane, pomniejszone o koszty prowadzenia rachunku bankowego oraz prowizji bankowej za przelew pieniędzy na rachunek bankowy wskazany przez Wykonawcę Zamawiający zatrzymuje wadium wraz z odsetkami, jeżeli Dostawca, którego oferta została wybrana: - odmówił podpisania umowy na warunkach określonych w ofercie, - nie wniósł wymaganego zabezpieczenia należytego wykonania umowy - zawarcie umowy stało się niemożliwe z przyczyn leżących po stronie Dostawcy Brak dowodu wpłaty wadium skutkuje wykluczeniem Dostawcy z postępowania a ofertę uznaje się za odrzuconą. 10. TERMIN ZWIĄZANIA OFERTĄ Termin związania ofertą wynosi 60 dni licząc od ostatecznego terminu składania ofert. 11. OPIS SPOSOBU PRZYGOTOWANIA OFERT 11.1 Oferta powinna być: Złożona w jednym egzemplarzu Podpisana przez upoważnioną osobę pod rygorem nieważności; Napisana w języku polskim. Wszelkie oświadczenia i dokumenty winny być sporządzone w języku polskim. W przypadku załączania dokumentów w innym języku, muszą być przetłumaczone na język polski i poświadczone przez Wykonawców. Wypełniona zgodnie ze wzorem oferty stanowiącym zał.1 do niniejszej specyfikacji, na piśmie, na maszynie do pisania lub na komputerze albo nieścieralnym długopisem; Adekwatna do niniejszej specyfikacji, wszelkie rozwiązania alternatywne nie będą brane pod uwagę; Wszelkie poprawki w formularzu ofertowym powinny być naniesione czytelnie oraz zaparafowane przez uprawnioną osobę. Oferta ma być zszyta lub trwale spięta, aby zapobiec jej dekompletacji. Oferty należy złożyć w 2 (dwóch) nieprzejrzystych, zaklejonych kopertach lub opakowaniach : Koperta zewnętrzna zaadresowana tylko na adres zamawiającego i opisana: Przetarg nieograniczony MZO/21/2015 Nie otwierać przed 12 stycznia 2016 r. godz. 10:15 Zamawiający nie ponosi odpowiedzialności za zdarzenia wynikające z jej braku, np. przypadkowe otwarcie oferty przed wyznaczonym terminem, a w przypadku składania ofert pocztą lub pocztą kurierską za jej nie otwarcie w trakcie sesji otwarcia. Koperta wewnętrzna powinna zawierać adres zamawiającego, nazwę i adres wykonawcy oraz być opisana: Przetarg nieograniczony MZO/21/ Wykonawca może wprowadzić zmiany lub wycofać złożoną przez siebie ofertę pod warunkiem, że Zamawiający otrzyma pisemne powiadomienie o wprowadzeniu zmian lub wycofaniu oferty przed upływem terminu składania ofert. Oświadczenie o wprowadzeniu zmian lub wycofaniu oferty winno być opakowane tak jak oferta, a opakowanie winno zawierać dodatkowe oznaczenie wyrazem: ZMIANA lub WYCOFANIE. 12. MIEJSCE ORAZ TERMIN SKŁADANIA I OTWARCIA OFERT SKŁADANIE OFERT Oferty powinny być złożone w siedzibie Miejskiego Zakładu Oczyszczania w Pruszkowie, Sp. z o.o.: ul. St. Bryły 6, Pruszków, I piętro sekretariat w nieprzekraczalnym terminie: r. godz OTWARCIE OFERT Otwarcie ofert nastąpi r., godz. 10:15 w siedzibie Miejskiego Zakładu Oczyszczania w Pruszkowie, Sp. z o.o., ul. St. Bryły 6, Pruszków, I piętro, pok. 103 Strona 12 z 34

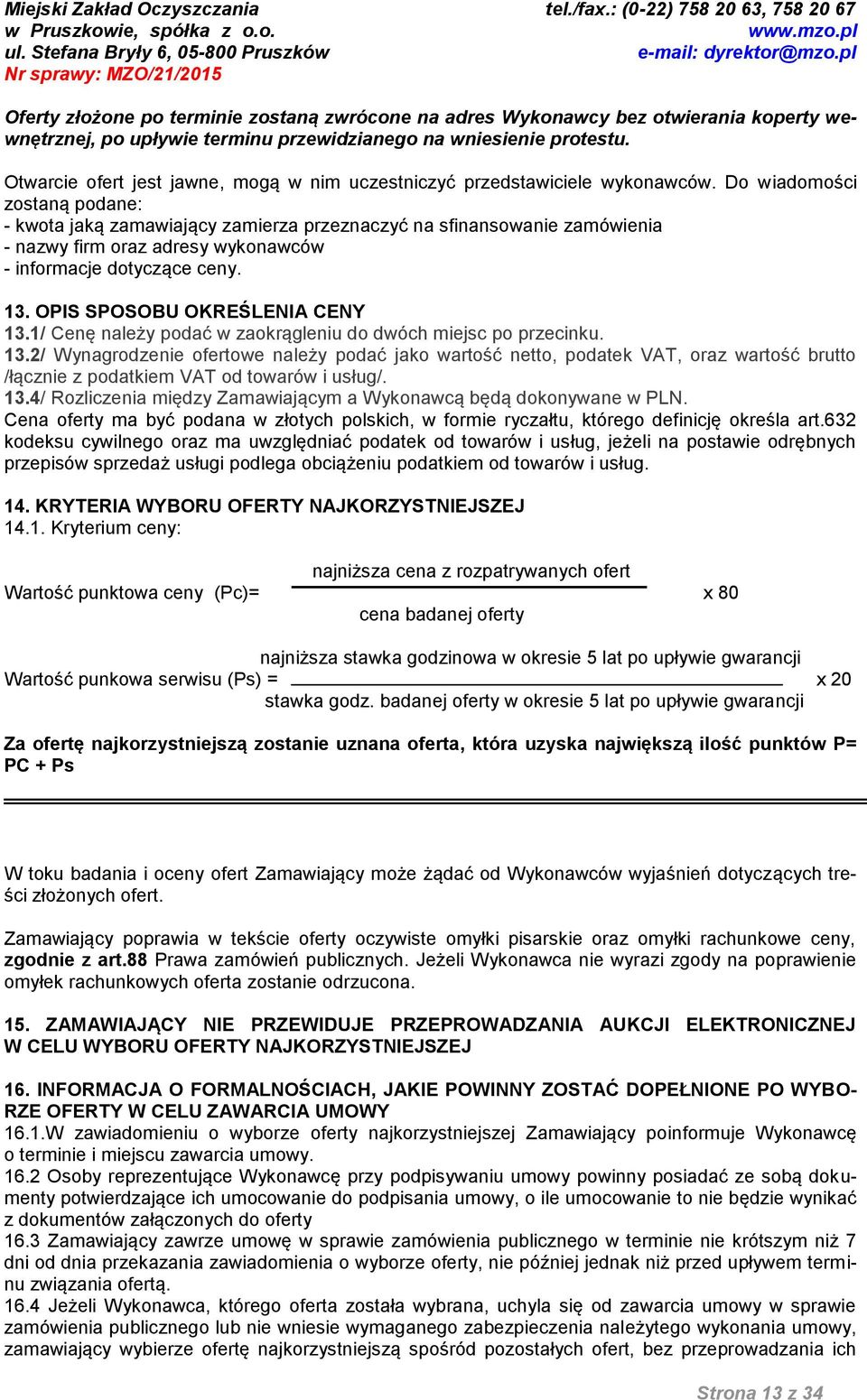

13 Oferty złożone po terminie zostaną zwrócone na adres Wykonawcy bez otwierania koperty wewnętrznej, po upływie terminu przewidzianego na wniesienie protestu. Otwarcie ofert jest jawne, mogą w nim uczestniczyć przedstawiciele wykonawców. Do wiadomości zostaną podane: - kwota jaką zamawiający zamierza przeznaczyć na sfinansowanie zamówienia - nazwy firm oraz adresy wykonawców - informacje dotyczące ceny. 13. OPIS SPOSOBU OKREŚLENIA CENY 13.1/ Cenę należy podać w zaokrągleniu do dwóch miejsc po przecinku. 13.2/ Wynagrodzenie ofertowe należy podać jako wartość netto, podatek VAT, oraz wartość brutto /łącznie z podatkiem VAT od towarów i usług/. 13.4/ Rozliczenia między Zamawiającym a Wykonawcą będą dokonywane w PLN. Cena oferty ma być podana w złotych polskich, w formie ryczałtu, którego definicję określa art.632 kodeksu cywilnego oraz ma uwzględniać podatek od towarów i usług, jeżeli na postawie odrębnych przepisów sprzedaż usługi podlega obciążeniu podatkiem od towarów i usług. 14. KRYTERIA WYBORU OFERTY NAJKORZYSTNIEJSZEJ Kryterium ceny: najniższa cena z rozpatrywanych ofert Wartość punktowa ceny (Pc)= x 80 cena badanej oferty najniższa stawka godzinowa w okresie 5 lat po upływie gwarancji Wartość punkowa serwisu (Ps) = x 20 stawka godz. badanej oferty w okresie 5 lat po upływie gwarancji Za ofertę najkorzystniejszą zostanie uznana oferta, która uzyska największą ilość punktów P= PC + Ps W toku badania i oceny ofert Zamawiający może żądać od Wykonawców wyjaśnień dotyczących treści złożonych ofert. Zamawiający poprawia w tekście oferty oczywiste omyłki pisarskie oraz omyłki rachunkowe ceny, zgodnie z art.88 Prawa zamówień publicznych. Jeżeli Wykonawca nie wyrazi zgody na poprawienie omyłek rachunkowych oferta zostanie odrzucona. 15. ZAMAWIAJĄCY NIE PRZEWIDUJE PRZEPROWADZANIA AUKCJI ELEKTRONICZNEJ W CELU WYBORU OFERTY NAJKORZYSTNIEJSZEJ 16. INFORMACJA O FORMALNOŚCIACH, JAKIE POWINNY ZOSTAĆ DOPEŁNIONE PO WYBO- RZE OFERTY W CELU ZAWARCIA UMOWY 16.1.W zawiadomieniu o wyborze oferty najkorzystniejszej Zamawiający poinformuje Wykonawcę o terminie i miejscu zawarcia umowy Osoby reprezentujące Wykonawcę przy podpisywaniu umowy powinny posiadać ze sobą dokumenty potwierdzające ich umocowanie do podpisania umowy, o ile umocowanie to nie będzie wynikać z dokumentów załączonych do oferty 16.3 Zamawiający zawrze umowę w sprawie zamówienia publicznego w terminie nie krótszym niż 7 dni od dnia przekazania zawiadomienia o wyborze oferty, nie później jednak niż przed upływem terminu związania ofertą Jeżeli Wykonawca, którego oferta została wybrana, uchyla się od zawarcia umowy w sprawie zamówienia publicznego lub nie wniesie wymaganego zabezpieczenia należytego wykonania umowy, zamawiający wybierze ofertę najkorzystniejszą spośród pozostałych ofert, bez przeprowadzania ich Strona 13 z 34

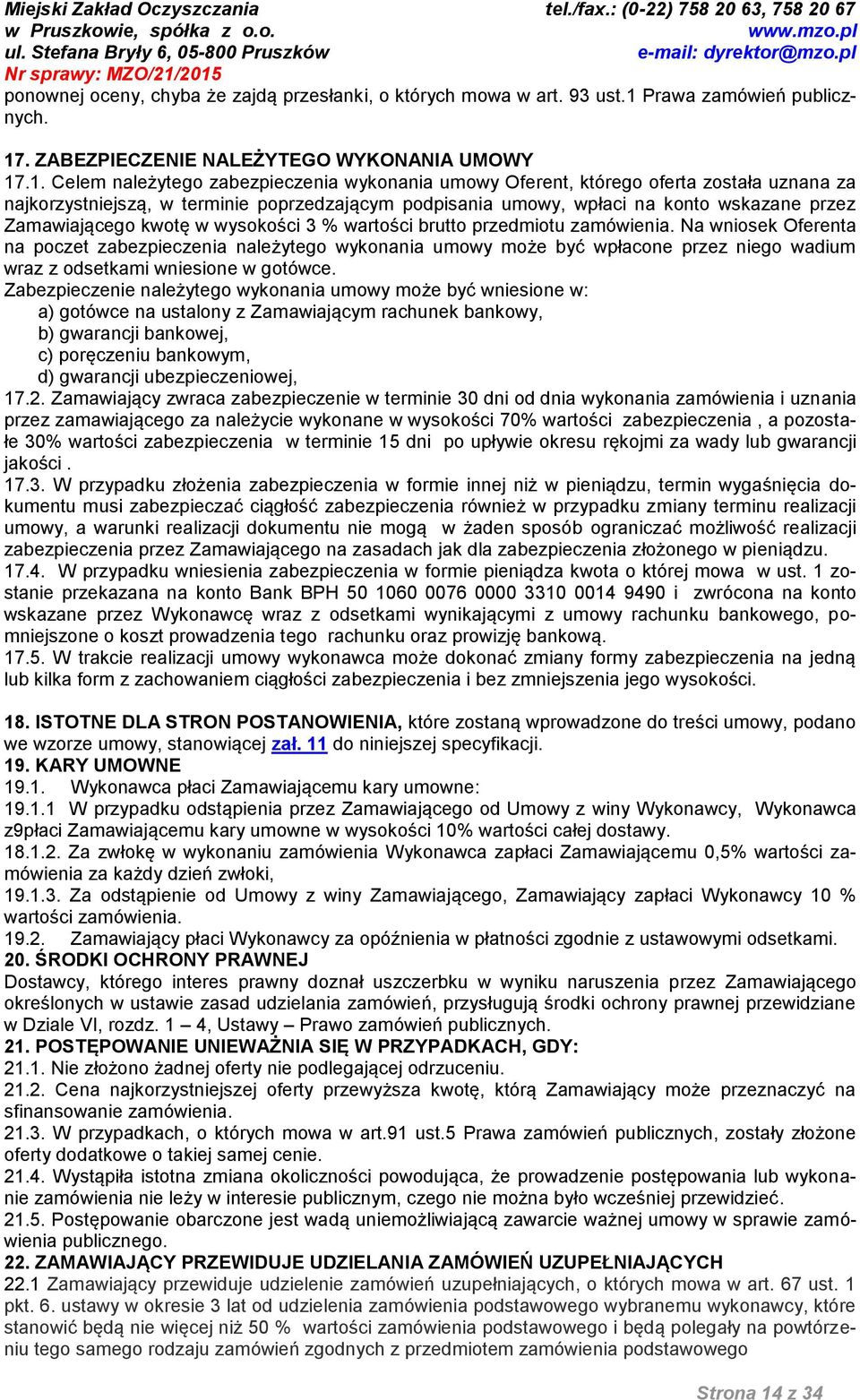

14 ponownej oceny, chyba że zajdą przesłanki, o których mowa w art. 93 ust.1 Prawa zamówień publicznych. 17. ZABEZPIECZENIE NALEŻYTEGO WYKONANIA UMOWY Celem należytego zabezpieczenia wykonania umowy Oferent, którego oferta została uznana za najkorzystniejszą, w terminie poprzedzającym podpisania umowy, wpłaci na konto wskazane przez Zamawiającego kwotę w wysokości 3 % wartości brutto przedmiotu zamówienia. Na wniosek Oferenta na poczet zabezpieczenia należytego wykonania umowy może być wpłacone przez niego wadium wraz z odsetkami wniesione w gotówce. Zabezpieczenie należytego wykonania umowy może być wniesione w: a) gotówce na ustalony z Zamawiającym rachunek bankowy, b) gwarancji bankowej, c) poręczeniu bankowym, d) gwarancji ubezpieczeniowej, Zamawiający zwraca zabezpieczenie w terminie 30 dni od dnia wykonania zamówienia i uznania przez zamawiającego za należycie wykonane w wysokości 70% wartości zabezpieczenia, a pozostałe 30% wartości zabezpieczenia w terminie 15 dni po upływie okresu rękojmi za wady lub gwarancji jakości W przypadku złożenia zabezpieczenia w formie innej niż w pieniądzu, termin wygaśnięcia dokumentu musi zabezpieczać ciągłość zabezpieczenia również w przypadku zmiany terminu realizacji umowy, a warunki realizacji dokumentu nie mogą w żaden sposób ograniczać możliwość realizacji zabezpieczenia przez Zamawiającego na zasadach jak dla zabezpieczenia złożonego w pieniądzu W przypadku wniesienia zabezpieczenia w formie pieniądza kwota o której mowa w ust. 1 zostanie przekazana na konto Bank BPH i zwrócona na konto wskazane przez Wykonawcę wraz z odsetkami wynikającymi z umowy rachunku bankowego, pomniejszone o koszt prowadzenia tego rachunku oraz prowizję bankową W trakcie realizacji umowy wykonawca może dokonać zmiany formy zabezpieczenia na jedną lub kilka form z zachowaniem ciągłości zabezpieczenia i bez zmniejszenia jego wysokości. 18. ISTOTNE DLA STRON POSTANOWIENIA, które zostaną wprowadzone do treści umowy, podano we wzorze umowy, stanowiącej zał. 11 do niniejszej specyfikacji. 19. KARY UMOWNE Wykonawca płaci Zamawiającemu kary umowne: W przypadku odstąpienia przez Zamawiającego od Umowy z winy Wykonawcy, Wykonawca z9płaci Zamawiającemu kary umowne w wysokości 10% wartości całej dostawy Za zwłokę w wykonaniu zamówienia Wykonawca zapłaci Zamawiającemu 0,5% wartości zamówienia za każdy dzień zwłoki, Za odstąpienie od Umowy z winy Zamawiającego, Zamawiający zapłaci Wykonawcy 10 % wartości zamówienia Zamawiający płaci Wykonawcy za opóźnienia w płatności zgodnie z ustawowymi odsetkami. 20. ŚRODKI OCHRONY PRAWNEJ Dostawcy, którego interes prawny doznał uszczerbku w wyniku naruszenia przez Zamawiającego określonych w ustawie zasad udzielania zamówień, przysługują środki ochrony prawnej przewidziane w Dziale VI, rozdz. 1 4, Ustawy Prawo zamówień publicznych. 21. POSTĘPOWANIE UNIEWAŻNIA SIĘ W PRZYPADKACH, GDY: Nie złożono żadnej oferty nie podlegającej odrzuceniu Cena najkorzystniejszej oferty przewyższa kwotę, którą Zamawiający może przeznaczyć na sfinansowanie zamówienia W przypadkach, o których mowa w art.91 ust.5 Prawa zamówień publicznych, zostały złożone oferty dodatkowe o takiej samej cenie Wystąpiła istotna zmiana okoliczności powodująca, że prowadzenie postępowania lub wykonanie zamówienia nie leży w interesie publicznym, czego nie można było wcześniej przewidzieć Postępowanie obarczone jest wadą uniemożliwiającą zawarcie ważnej umowy w sprawie zamówienia publicznego. 22. ZAMAWIAJĄCY PRZEWIDUJE UDZIELANIA ZAMÓWIEŃ UZUPEŁNIAJĄCYCH 22.1 Zamawiający przewiduje udzielenie zamówień uzupełniających, o których mowa w art. 67 ust. 1 pkt. 6. ustawy w okresie 3 lat od udzielenia zamówienia podstawowego wybranemu wykonawcy, które stanowić będą nie więcej niż 50 % wartości zamówienia podstawowego i będą polegały na powtórzeniu tego samego rodzaju zamówień zgodnych z przedmiotem zamówienia podstawowego Strona 14 z 34

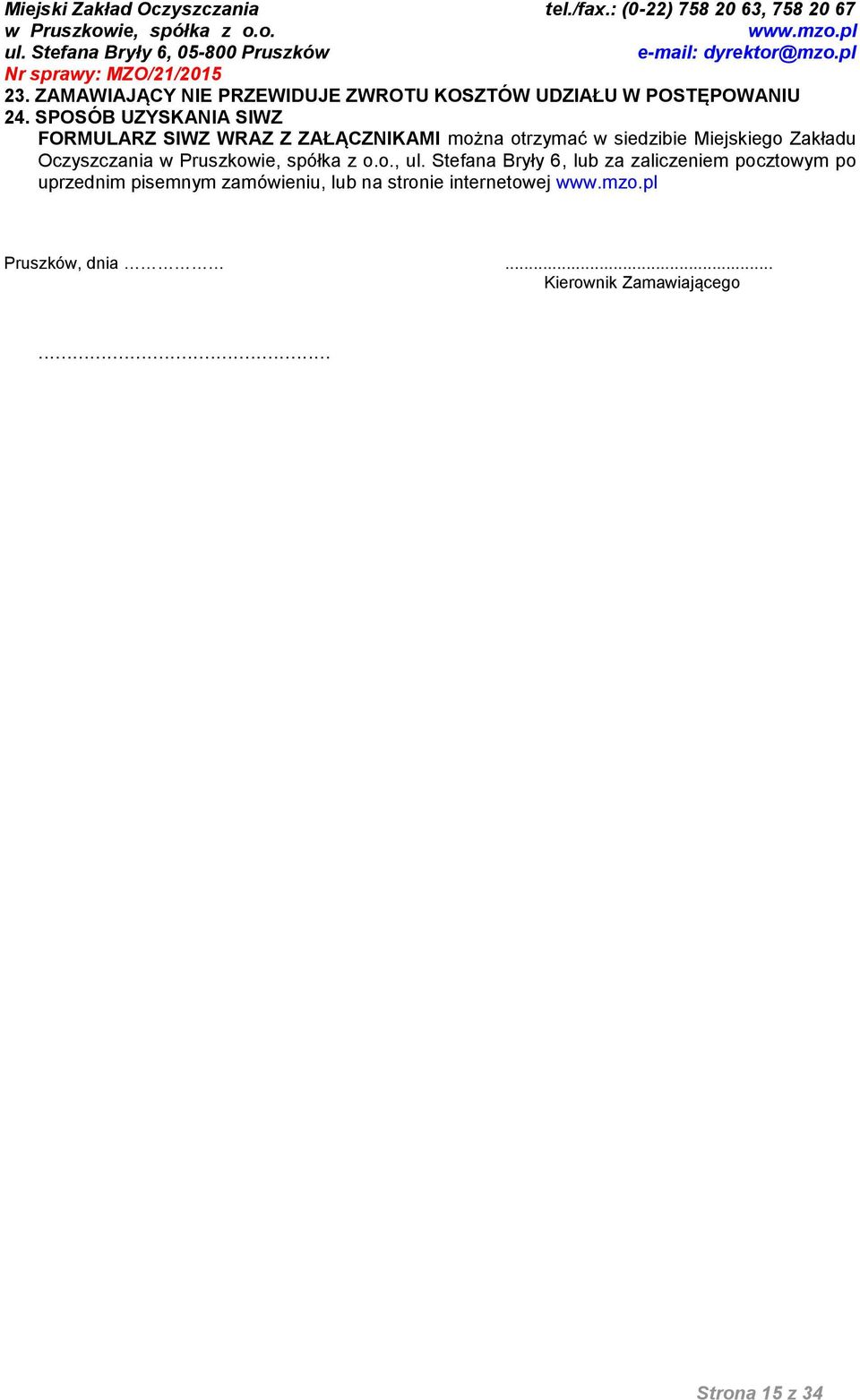

15 23. ZAMAWIAJĄCY NIE PRZEWIDUJE ZWROTU KOSZTÓW UDZIAŁU W POSTĘPOWANIU 24. SPOSÓB UZYSKANIA SIWZ FORMULARZ SIWZ WRAZ Z ZAŁĄCZNIKAMI można otrzymać w siedzibie Miejskiego Zakładu Oczyszczania, ul. Stefana Bryły 6, lub za zaliczeniem pocztowym po uprzednim pisemnym zamówieniu, lub na stronie internetowej Pruszków, dnia... Kierownik Zamawiającego... Strona 15 z 34

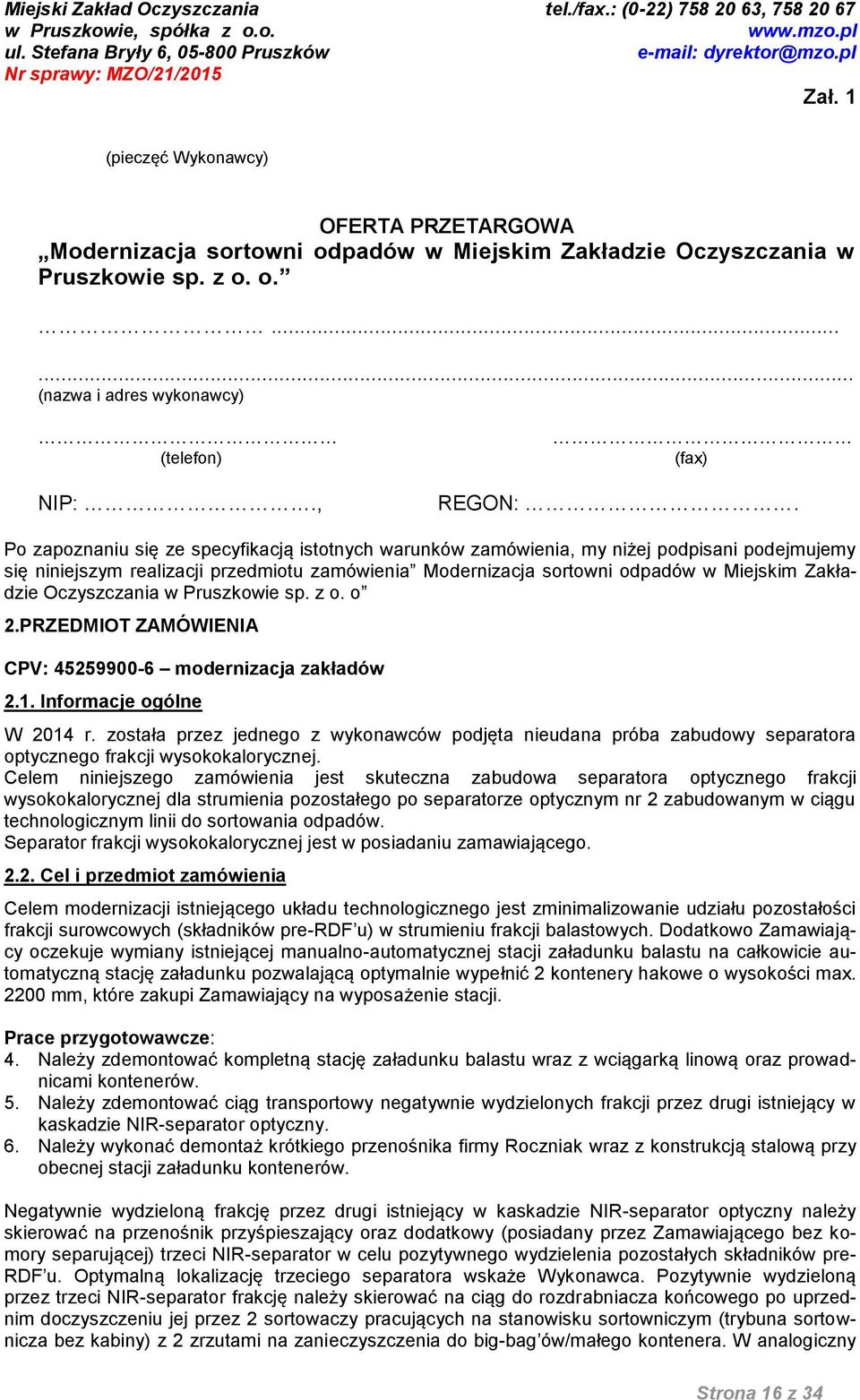

16 Zał. 1 (pieczęć Wykonawcy) OFERTA PRZETARGOWA Modernizacja sortowni odpadów w Miejskim Zakładzie Oczyszczania w Pruszkowie sp. z o. o (nazwa i adres wykonawcy) (telefon) NIP:., (fax) REGON:. Po zapoznaniu się ze specyfikacją istotnych warunków zamówienia, my niżej podpisani podejmujemy się niniejszym realizacji przedmiotu zamówienia Modernizacja sortowni odpadów w Miejskim Zakładzie Oczyszczania w Pruszkowie sp. z o. o 2.PRZEDMIOT ZAMÓWIENIA CPV: modernizacja zakładów 2.1. Informacje ogólne W 2014 r. została przez jednego z wykonawców podjęta nieudana próba zabudowy separatora optycznego frakcji wysokokalorycznej. Celem niniejszego zamówienia jest skuteczna zabudowa separatora optycznego frakcji wysokokalorycznej dla strumienia pozostałego po separatorze optycznym nr 2 zabudowanym w ciągu technologicznym linii do sortowania odpadów. Separator frakcji wysokokalorycznej jest w posiadaniu zamawiającego Cel i przedmiot zamówienia Celem modernizacji istniejącego układu technologicznego jest zminimalizowanie udziału pozostałości frakcji surowcowych (składników pre-rdf u) w strumieniu frakcji balastowych. Dodatkowo Zamawiający oczekuje wymiany istniejącej manualno-automatycznej stacji załadunku balastu na całkowicie automatyczną stację załadunku pozwalającą optymalnie wypełnić 2 kontenery hakowe o wysokości max mm, które zakupi Zamawiający na wyposażenie stacji. Prace przygotowawcze: 4. Należy zdemontować kompletną stację załadunku balastu wraz z wciągarką linową oraz prowadnicami kontenerów. 5. Należy zdemontować ciąg transportowy negatywnie wydzielonych frakcji przez drugi istniejący w kaskadzie NIR-separator optyczny. 6. Należy wykonać demontaż krótkiego przenośnika firmy Roczniak wraz z konstrukcją stalową przy obecnej stacji załadunku kontenerów. Negatywnie wydzieloną frakcję przez drugi istniejący w kaskadzie NIR-separator optyczny należy skierować na przenośnik przyśpieszający oraz dodatkowy (posiadany przez Zamawiającego bez komory separującej) trzeci NIR-separator w celu pozytywnego wydzielenia pozostałych składników pre- RDF u. Optymalną lokalizację trzeciego separatora wskaże Wykonawca. Pozytywnie wydzieloną przez trzeci NIR-separator frakcję należy skierować na ciąg do rozdrabniacza końcowego po uprzednim doczyszczeniu jej przez 2 sortowaczy pracujących na stanowisku sortowniczym (trybuna sortownicza bez kabiny) z 2 zrzutami na zanieczyszczenia do big-bag ów/małego kontenera. W analogiczny Strona 16 z 34

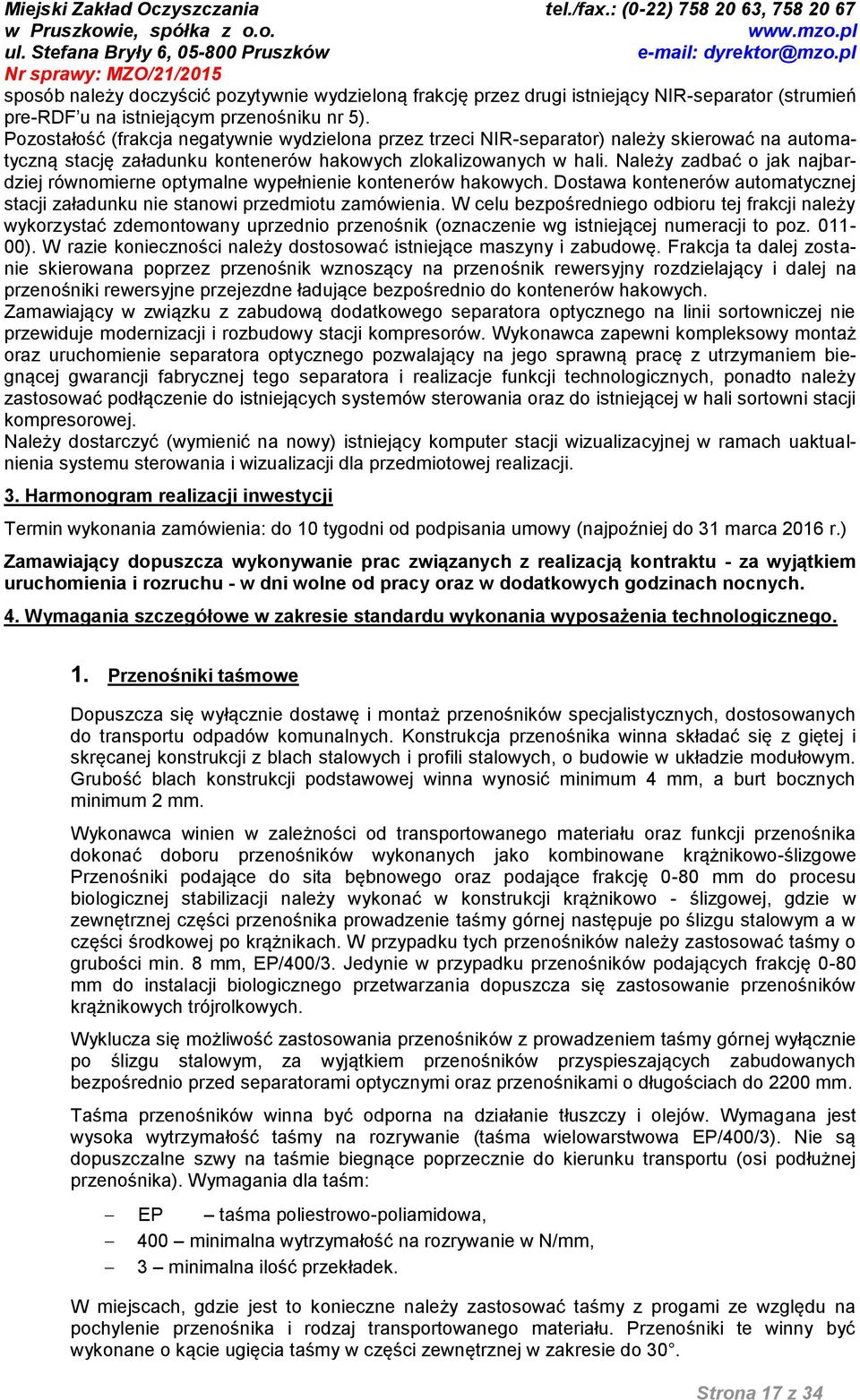

17 sposób należy doczyścić pozytywnie wydzieloną frakcję przez drugi istniejący NIR-separator (strumień pre-rdf u na istniejącym przenośniku nr 5). Pozostałość (frakcja negatywnie wydzielona przez trzeci NIR-separator) należy skierować na automatyczną stację załadunku kontenerów hakowych zlokalizowanych w hali. Należy zadbać o jak najbardziej równomierne optymalne wypełnienie kontenerów hakowych. Dostawa kontenerów automatycznej stacji załadunku nie stanowi przedmiotu zamówienia. W celu bezpośredniego odbioru tej frakcji należy wykorzystać zdemontowany uprzednio przenośnik (oznaczenie wg istniejącej numeracji to poz ). W razie konieczności należy dostosować istniejące maszyny i zabudowę. Frakcja ta dalej zostanie skierowana poprzez przenośnik wznoszący na przenośnik rewersyjny rozdzielający i dalej na przenośniki rewersyjne przejezdne ładujące bezpośrednio do kontenerów hakowych. Zamawiający w związku z zabudową dodatkowego separatora optycznego na linii sortowniczej nie przewiduje modernizacji i rozbudowy stacji kompresorów. Wykonawca zapewni kompleksowy montaż oraz uruchomienie separatora optycznego pozwalający na jego sprawną pracę z utrzymaniem biegnącej gwarancji fabrycznej tego separatora i realizacje funkcji technologicznych, ponadto należy zastosować podłączenie do istniejących systemów sterowania oraz do istniejącej w hali sortowni stacji kompresorowej. Należy dostarczyć (wymienić na nowy) istniejący komputer stacji wizualizacyjnej w ramach uaktualnienia systemu sterowania i wizualizacji dla przedmiotowej realizacji. 3. Harmonogram realizacji inwestycji Termin wykonania zamówienia: do 10 tygodni od podpisania umowy (najpoźniej do 31 marca 2016 r.) Zamawiający dopuszcza wykonywanie prac związanych z realizacją kontraktu - za wyjątkiem uruchomienia i rozruchu - w dni wolne od pracy oraz w dodatkowych godzinach nocnych. 4. Wymagania szczegółowe w zakresie standardu wykonania wyposażenia technologicznego. 1. Przenośniki taśmowe Dopuszcza się wyłącznie dostawę i montaż przenośników specjalistycznych, dostosowanych do transportu odpadów komunalnych. Konstrukcja przenośnika winna składać się z giętej i skręcanej konstrukcji z blach stalowych i profili stalowych, o budowie w układzie modułowym. Grubość blach konstrukcji podstawowej winna wynosić minimum 4 mm, a burt bocznych minimum 2 mm. Wykonawca winien w zależności od transportowanego materiału oraz funkcji przenośnika dokonać doboru przenośników wykonanych jako kombinowane krążnikowo-ślizgowe Przenośniki podające do sita bębnowego oraz podające frakcję 0-80 mm do procesu biologicznej stabilizacji należy wykonać w konstrukcji krążnikowo - ślizgowej, gdzie w zewnętrznej części przenośnika prowadzenie taśmy górnej następuje po ślizgu stalowym a w części środkowej po krążnikach. W przypadku tych przenośników należy zastosować taśmy o grubości min. 8 mm, EP/400/3. Jedynie w przypadku przenośników podających frakcję 0-80 mm do instalacji biologicznego przetwarzania dopuszcza się zastosowanie przenośników krążnikowych trójrolkowych. Wyklucza się możliwość zastosowania przenośników z prowadzeniem taśmy górnej wyłącznie po ślizgu stalowym, za wyjątkiem przenośników przyspieszających zabudowanych bezpośrednio przed separatorami optycznymi oraz przenośnikami o długościach do 2200 mm. Taśma przenośników winna być odporna na działanie tłuszczy i olejów. Wymagana jest wysoka wytrzymałość taśmy na rozrywanie (taśma wielowarstwowa EP/400/3). Nie są dopuszczalne szwy na taśmie biegnące poprzecznie do kierunku transportu (osi podłużnej przenośnika). Wymagania dla taśm: EP taśma poliestrowo-poliamidowa, 400 minimalna wytrzymałość na rozrywanie w N/mm, 3 minimalna ilość przekładek. W miejscach, gdzie jest to konieczne należy zastosować taśmy z progami ze względu na pochylenie przenośnika i rodzaj transportowanego materiału. Przenośniki te winny być wykonane o kącie ugięcia taśmy w części zewnętrznej w zakresie do 30. Strona 17 z 34

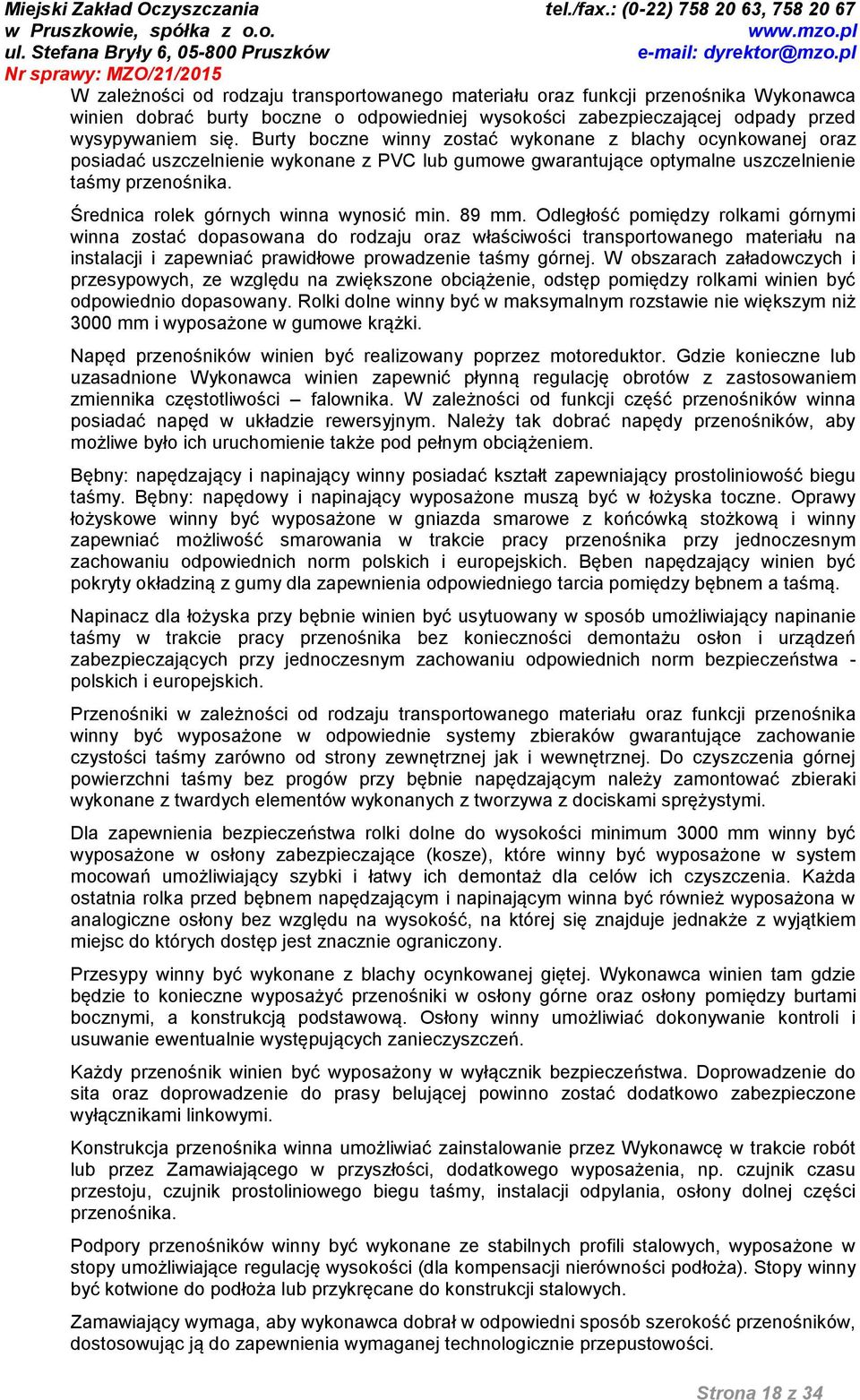

18 W zależności od rodzaju transportowanego materiału oraz funkcji przenośnika Wykonawca winien dobrać burty boczne o odpowiedniej wysokości zabezpieczającej odpady przed wysypywaniem się. Burty boczne winny zostać wykonane z blachy ocynkowanej oraz posiadać uszczelnienie wykonane z PVC lub gumowe gwarantujące optymalne uszczelnienie taśmy przenośnika. Średnica rolek górnych winna wynosić min. 89 mm. Odległość pomiędzy rolkami górnymi winna zostać dopasowana do rodzaju oraz właściwości transportowanego materiału na instalacji i zapewniać prawidłowe prowadzenie taśmy górnej. W obszarach załadowczych i przesypowych, ze względu na zwiększone obciążenie, odstęp pomiędzy rolkami winien być odpowiednio dopasowany. Rolki dolne winny być w maksymalnym rozstawie nie większym niż 3000 mm i wyposażone w gumowe krążki. Napęd przenośników winien być realizowany poprzez motoreduktor. Gdzie konieczne lub uzasadnione Wykonawca winien zapewnić płynną regulację obrotów z zastosowaniem zmiennika częstotliwości falownika. W zależności od funkcji część przenośników winna posiadać napęd w układzie rewersyjnym. Należy tak dobrać napędy przenośników, aby możliwe było ich uruchomienie także pod pełnym obciążeniem. Bębny: napędzający i napinający winny posiadać kształt zapewniający prostoliniowość biegu taśmy. Bębny: napędowy i napinający wyposażone muszą być w łożyska toczne. Oprawy łożyskowe winny być wyposażone w gniazda smarowe z końcówką stożkową i winny zapewniać możliwość smarowania w trakcie pracy przenośnika przy jednoczesnym zachowaniu odpowiednich norm polskich i europejskich. Bęben napędzający winien być pokryty okładziną z gumy dla zapewnienia odpowiedniego tarcia pomiędzy bębnem a taśmą. Napinacz dla łożyska przy bębnie winien być usytuowany w sposób umożliwiający napinanie taśmy w trakcie pracy przenośnika bez konieczności demontażu osłon i urządzeń zabezpieczających przy jednoczesnym zachowaniu odpowiednich norm bezpieczeństwa - polskich i europejskich. Przenośniki w zależności od rodzaju transportowanego materiału oraz funkcji przenośnika winny być wyposażone w odpowiednie systemy zbieraków gwarantujące zachowanie czystości taśmy zarówno od strony zewnętrznej jak i wewnętrznej. Do czyszczenia górnej powierzchni taśmy bez progów przy bębnie napędzającym należy zamontować zbieraki wykonane z twardych elementów wykonanych z tworzywa z dociskami sprężystymi. Dla zapewnienia bezpieczeństwa rolki dolne do wysokości minimum 3000 mm winny być wyposażone w osłony zabezpieczające (kosze), które winny być wyposażone w system mocowań umożliwiający szybki i łatwy ich demontaż dla celów ich czyszczenia. Każda ostatnia rolka przed bębnem napędzającym i napinającym winna być również wyposażona w analogiczne osłony bez względu na wysokość, na której się znajduje jednakże z wyjątkiem miejsc do których dostęp jest znacznie ograniczony. Przesypy winny być wykonane z blachy ocynkowanej giętej. Wykonawca winien tam gdzie będzie to konieczne wyposażyć przenośniki w osłony górne oraz osłony pomiędzy burtami bocznymi, a konstrukcją podstawową. Osłony winny umożliwiać dokonywanie kontroli i usuwanie ewentualnie występujących zanieczyszczeń. Każdy przenośnik winien być wyposażony w wyłącznik bezpieczeństwa. Doprowadzenie do sita oraz doprowadzenie do prasy belującej powinno zostać dodatkowo zabezpieczone wyłącznikami linkowymi. Konstrukcja przenośnika winna umożliwiać zainstalowanie przez Wykonawcę w trakcie robót lub przez Zamawiającego w przyszłości, dodatkowego wyposażenia, np. czujnik czasu przestoju, czujnik prostoliniowego biegu taśmy, instalacji odpylania, osłony dolnej części przenośnika. Podpory przenośników winny być wykonane ze stabilnych profili stalowych, wyposażone w stopy umożliwiające regulację wysokości (dla kompensacji nierówności podłoża). Stopy winny być kotwione do podłoża lub przykręcane do konstrukcji stalowych. Zamawiający wymaga, aby wykonawca dobrał w odpowiedni sposób szerokość przenośników, dostosowując ją do zapewnienia wymaganej technologicznie przepustowości. Strona 18 z 34

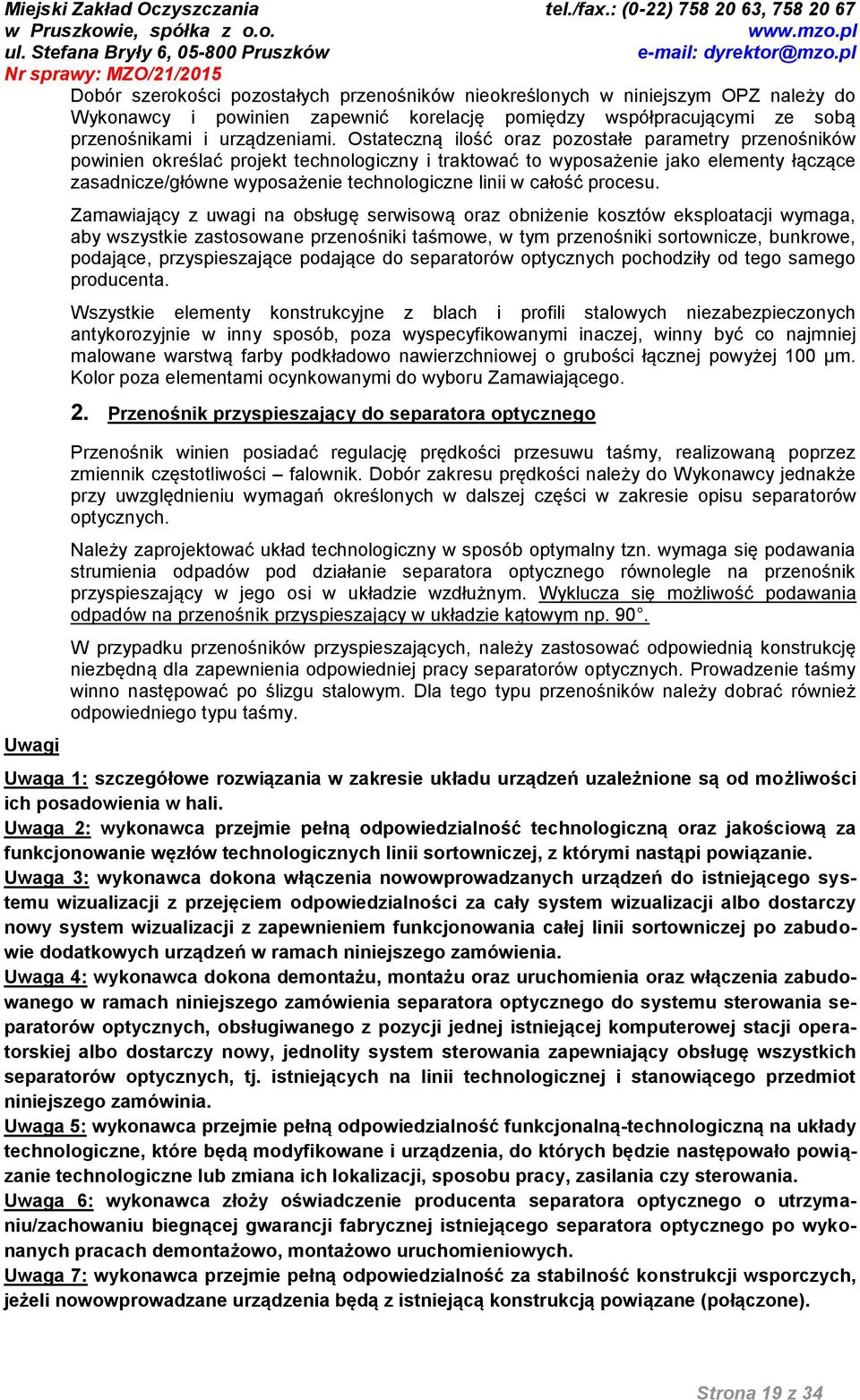

19 Dobór szerokości pozostałych przenośników nieokreślonych w niniejszym OPZ należy do Wykonawcy i powinien zapewnić korelację pomiędzy współpracującymi ze sobą przenośnikami i urządzeniami. Ostateczną ilość oraz pozostałe parametry przenośników powinien określać projekt technologiczny i traktować to wyposażenie jako elementy łączące zasadnicze/główne wyposażenie technologiczne linii w całość procesu. Uwagi Zamawiający z uwagi na obsługę serwisową oraz obniżenie kosztów eksploatacji wymaga, aby wszystkie zastosowane przenośniki taśmowe, w tym przenośniki sortownicze, bunkrowe, podające, przyspieszające podające do separatorów optycznych pochodziły od tego samego producenta. Wszystkie elementy konstrukcyjne z blach i profili stalowych niezabezpieczonych antykorozyjnie w inny sposób, poza wyspecyfikowanymi inaczej, winny być co najmniej malowane warstwą farby podkładowo nawierzchniowej o grubości łącznej powyżej 100 μm. Kolor poza elementami ocynkowanymi do wyboru Zamawiającego. 2. Przenośnik przyspieszający do separatora optycznego Przenośnik winien posiadać regulację prędkości przesuwu taśmy, realizowaną poprzez zmiennik częstotliwości falownik. Dobór zakresu prędkości należy do Wykonawcy jednakże przy uwzględnieniu wymagań określonych w dalszej części w zakresie opisu separatorów optycznych. Należy zaprojektować układ technologiczny w sposób optymalny tzn. wymaga się podawania strumienia odpadów pod działanie separatora optycznego równolegle na przenośnik przyspieszający w jego osi w układzie wzdłużnym. Wyklucza się możliwość podawania odpadów na przenośnik przyspieszający w układzie kątowym np. 90. W przypadku przenośników przyspieszających, należy zastosować odpowiednią konstrukcję niezbędną dla zapewnienia odpowiedniej pracy separatorów optycznych. Prowadzenie taśmy winno następować po ślizgu stalowym. Dla tego typu przenośników należy dobrać również odpowiedniego typu taśmy. Uwaga 1: szczegółowe rozwiązania w zakresie układu urządzeń uzależnione są od możliwości ich posadowienia w hali. Uwaga 2: wykonawca przejmie pełną odpowiedzialność technologiczną oraz jakościową za funkcjonowanie węzłów technologicznych linii sortowniczej, z którymi nastąpi powiązanie. Uwaga 3: wykonawca dokona włączenia nowowprowadzanych urządzeń do istniejącego systemu wizualizacji z przejęciem odpowiedzialności za cały system wizualizacji albo dostarczy nowy system wizualizacji z zapewnieniem funkcjonowania całej linii sortowniczej po zabudowie dodatkowych urządzeń w ramach niniejszego zamówienia. Uwaga 4: wykonawca dokona demontażu, montażu oraz uruchomienia oraz włączenia zabudowanego w ramach niniejszego zamówienia separatora optycznego do systemu sterowania separatorów optycznych, obsługiwanego z pozycji jednej istniejącej komputerowej stacji operatorskiej albo dostarczy nowy, jednolity system sterowania zapewniający obsługę wszystkich separatorów optycznych, tj. istniejących na linii technologicznej i stanowiącego przedmiot niniejszego zamówinia. Uwaga 5: wykonawca przejmie pełną odpowiedzialność funkcjonalną-technologiczną na układy technologiczne, które będą modyfikowane i urządzenia, do których będzie następowało powiązanie technologiczne lub zmiana ich lokalizacji, sposobu pracy, zasilania czy sterowania. Uwaga 6: wykonawca złoży oświadczenie producenta separatora optycznego o utrzymaniu/zachowaniu biegnącej gwarancji fabrycznej istniejącego separatora optycznego po wykonanych pracach demontażowo, montażowo uruchomieniowych. Uwaga 7: wykonawca przejmie pełną odpowiedzialność za stabilność konstrukcji wsporczych, jeżeli nowowprowadzane urządzenia będą z istniejącą konstrukcją powiązane (połączone). Strona 19 z 34

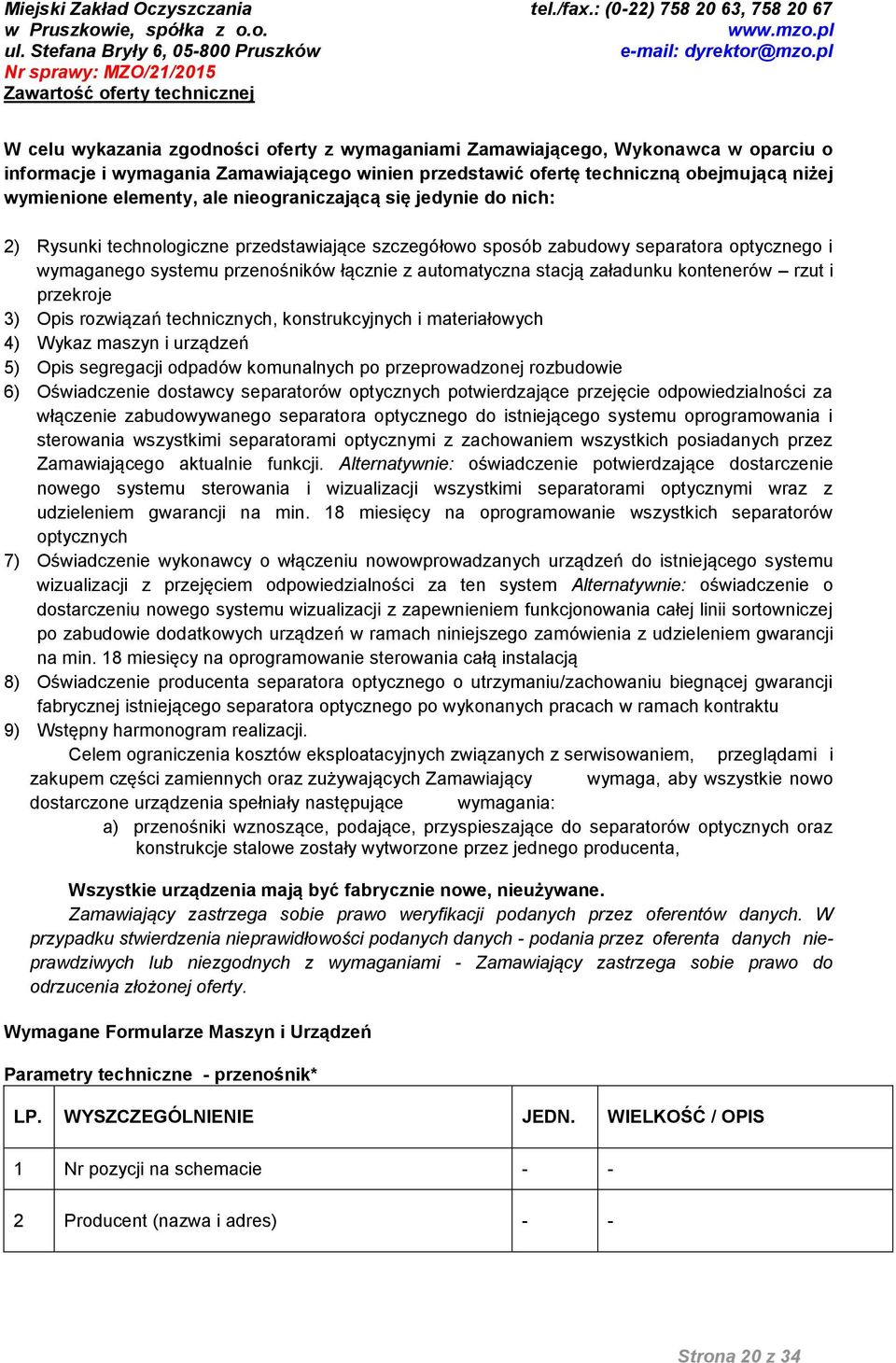

20 Zawartość oferty technicznej W celu wykazania zgodności oferty z wymaganiami Zamawiającego, Wykonawca w oparciu o informacje i wymagania Zamawiającego winien przedstawić ofertę techniczną obejmującą niżej wymienione elementy, ale nieograniczającą się jedynie do nich: 2) Rysunki technologiczne przedstawiające szczegółowo sposób zabudowy separatora optycznego i wymaganego systemu przenośników łącznie z automatyczna stacją załadunku kontenerów rzut i przekroje 3) Opis rozwiązań technicznych, konstrukcyjnych i materiałowych 4) Wykaz maszyn i urządzeń 5) Opis segregacji odpadów komunalnych po przeprowadzonej rozbudowie 6) Oświadczenie dostawcy separatorów optycznych potwierdzające przejęcie odpowiedzialności za włączenie zabudowywanego separatora optycznego do istniejącego systemu oprogramowania i sterowania wszystkimi separatorami optycznymi z zachowaniem wszystkich posiadanych przez Zamawiającego aktualnie funkcji. Alternatywnie: oświadczenie potwierdzające dostarczenie nowego systemu sterowania i wizualizacji wszystkimi separatorami optycznymi wraz z udzieleniem gwarancji na min. 18 miesięcy na oprogramowanie wszystkich separatorów optycznych 7) Oświadczenie wykonawcy o włączeniu nowowprowadzanych urządzeń do istniejącego systemu wizualizacji z przejęciem odpowiedzialności za ten system Alternatywnie: oświadczenie o dostarczeniu nowego systemu wizualizacji z zapewnieniem funkcjonowania całej linii sortowniczej po zabudowie dodatkowych urządzeń w ramach niniejszego zamówienia z udzieleniem gwarancji na min. 18 miesięcy na oprogramowanie sterowania całą instalacją 8) Oświadczenie producenta separatora optycznego o utrzymaniu/zachowaniu biegnącej gwarancji fabrycznej istniejącego separatora optycznego po wykonanych pracach w ramach kontraktu 9) Wstępny harmonogram realizacji. Celem ograniczenia kosztów eksploatacyjnych związanych z serwisowaniem, przeglądami i zakupem części zamiennych oraz zużywających Zamawiający wymaga, aby wszystkie nowo dostarczone urządzenia spełniały następujące wymagania: a) przenośniki wznoszące, podające, przyspieszające do separatorów optycznych oraz konstrukcje stalowe zostały wytworzone przez jednego producenta, Wszystkie urządzenia mają być fabrycznie nowe, nieużywane. Zamawiający zastrzega sobie prawo weryfikacji podanych przez oferentów danych. W przypadku stwierdzenia nieprawidłowości podanych danych - podania przez oferenta danych nieprawdziwych lub niezgodnych z wymaganiami - Zamawiający zastrzega sobie prawo do odrzucenia złożonej oferty. Wymagane Formularze Maszyn i Urządzeń Parametry techniczne - przenośnik* LP. WYSZCZEGÓLNIENIE JEDN. WIELKOŚĆ / OPIS 1 Nr pozycji na schemacie Producent (nazwa i adres) - - Strona 20 z 34
