SC-64. Sygnalizacja Centralna
|
|
- Bernard Wójcik
- 4 lat temu
- Przeglądów:
Transkrypt
1 SC-64 Sygnalizacja Centralna
2 SPIS TREŚCI 1. UWAGI PRODUCENTA Ogólne zasady bezpieczeństwa Wykaz przyjętych norm Przechowywanie i transport Miejsce instalacji Wyposażenie dodatkowe Utylizacja Gwarancja i serwis Sposób zamawiania Dane producenta OPIS TECHNICZNY Zastosowanie Podstawowe właściwości Budowa DANE TECHNICZNE WŁAŚCIWOŚCI FUNKCJONALNE Zasada działania Sygnały akustyczne INSTALACJA I URUCHOMIENIE Magazynowanie i przygotowanie sygnalizacji do pracy Obsługa i konserwacja APLIKACJA SMIS Uruchomienie programu Konfiguracja portu komunikacyjnego Połączenie z urządzeniem Widok urządzenia Konfiguracja kart wejściowych Konfiguracja kart wyjściowych Poziomy uprawnień Synchronizacja casu Wymagania sprzętowe DTR SC-64_
3 1. UWAGI PRODUCENTA 1.1. Ogólne zasady bezpieczeństwa UWAGA! Podczas pracy urządzenia niektóre jego części mogą znajdować się pod niebezpiecznym napięciem. Niewłaściwe lub niezgodne z przeznaczeniem zastosowanie urządzenia może stwarzać zagrożenie dla osób obsługujących, grozi również uszkodzeniem urządzenia Wykaz przyjętych norm Urządzenie będące przedmiotem niniejszej instrukcji zostało zaprojektowane i jest produkowane dla zastosowań przemysłowych. W procesie opracowania i produkcji przyjęto zgodność z normami, których spełnienie zapewnia realizację założonych zasad i środków bezpieczeństwa, pod warunkiem przestrzegania przez użytkownika wytycznych instalowania i uruchomienia oraz prowadzenia eksploatacji. Urządzenie spełnia zasadnicze wymagania określone w dyrektywach: niskonapięciowej (73/23/EWG) i kompatybilności elektromagnetycznej (89/336/EWG), poprzez zgodność z następującymi normami: PN-EN :2008 Koordynacja izolacji urządzeń elektrycznych w układach niskiego napięcia. Część 1: Zasady, wymagania i badania (oryg.). PN-EN :2004 Wymagania bezpieczeństwa elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych. Część 1: Wymagania ogólne. zharmonizowanymi z dyrektywą niskonapięciową 2006/95/WE Niskonapięciowe wyroby elektryczne (LVD), wdrożonej rozporządzeniem Ministra Gospodarki z dnia 21 sierpnia 2007 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego (Dz. U. Nr 155, poz. 1089). PN-EN 50263:2004 Kompatybilność elektromagnetyczna (EMC). Norma wyrobu dotycząca przekaźników pomiarowych i urządzeń zabezpieczeniowych. PN-EN :2008 Kompatybilność elektromagnetyczna (EMC). Część 6-2: Normy ogólne. Odporność w środowiskach przemysłowych. PN-EN :2008 Kompatybilność elektromagnetyczna (EMC). Część 6-4: Normy ogólne. Norma emisji w środowiskach przemysłowych; zharmonizowanych z dyrektywą EMC 2004/108/WE Kompatybilność elektromagnetyczna (EMC), wdrożonej Ustawą z dnia 13 kwietnia 2007r. o kompatybilności elektromagnetycznej (Dz. U. z 2007 r. Nr 82, poz. 556) DTR SC-64_
4 Normy związane: PN-EN 88641:1993 Przekaźniki energoelektryczne. Układy zabezpieczeniowe. PN-EN :2000 Przekaźniki energoelektryczne. Przekaźniki pomiarowe i urządzenia zabezpieczeniowe. PN-EN :2009 Kompatybilność elektromagnetyczna (EMC) Część 4-2: Metody badań i pomiarów Badanie odporności na wyładowania elektrostatyczne (oryg.). PN-EN :2005 Kompatybilność elektromagnetyczna (EMC). Część 4-4: Metody badań i pomiarów. Badanie odporności na serie szybkich elektrycznych stanów przejściowych. Podstawowa publikacja EMC (oryg.). PN-EN :2006 Kompatybilność elektromagnetyczna (EMC). Część 4-5: Metody badań i pomiarów. Badanie odporności na udary (oryg.). PN-EN :2007 Kompatybilność elektromagnetyczna (EMC). Część 4-11: Metody badań i pomiarów. Badania odporności na zapady napięcia, krótkie przerwy i zmiany napięcia. PN-EN :2003 Przekaźniki energoelektryczne. Część 22-5: Badania odporności na zakłócenia elektryczne przekaźników pomiarowych i urządzeń zabezpieczeniowych. Badanie odporności na przebiegi udarowe (oryg.). PN-EN :2008 Przekaźniki pomiarowe i urządzenia zabezpieczeniowe. Część 22-2: Badania odporności na zaburzenia elektryczne. Badanie odporności na wyładowania elektrostatyczne (oryg.). PN-EN :2008 Przekaźniki pomiarowe i urządzenia zabezpieczeniowe. Część 22-4: Badania odporności na zaburzenia elektryczne. Badanie odporności na elektryczne szybkozmienne/impulsowe stany przejściowe (oryg.). PN-IEC :1994 Przekaźniki energoelektryczne. Zaniki i składowe zmienne pomocniczych wielkości zasilających prądu stałego przekaźników pomiarowych Przechowywanie i transport Urządzenia są pakowane w indywidualne opakowania w sposób zabezpieczający je przed uszkodzeniem w czasie transportu i przechowywania. Urządzenia powinny być przechowywane w opakowaniach transportowych, w pomieszczeniach zamkniętych, wolnych od drgań i bezpośrednich wpływów atmosferycznych, suchych, przewiewnych, wolnych od szkodliwych par i gazów. Temperatura otaczającego powietrza nie powinna być niższa od 20 C i wyższa od +70 C, a wilgotność względna nie powinna przekraczać 80% Miejsce instalacji Urządzenia należy eksploatować w pomieszczeniach pozbawionych wody, pyłu oraz gazów i par wybuchowych, palnych oraz chemicznie czynnych, w których narażenia mechaniczne występują w stopniu umiarkowanym. Wysokość miejsca instalacji nie powinna przekraczać 2000 m nad poziomem morza przy temperaturze otoczenia w zakresie -5 C do +40 C i wilgotności względnej nie przekraczającej 80% Zacisk urządzenia oznaczony symbolem PE należy połączyć z potencjałem ziemi. Zaleca się, aby połączenie wykonać przewodem miedzianym LgYc- 500V- 2,5mm 2 o długości nie większej niż 3 m DTR SC-64_
5 1.5. Wyposażenie dodatkowe Wraz z urządzeniem dostarczane są: Dokumentacja techniczno - ruchowa Protokół pomiarowy, Karta gwarancyjna Utylizacja Urządzenie zostało wyprodukowane w przeważającej części z materiałów, które mogą zostać ponownie przetworzone lub utylizowane bez zagrożenia dla środowiska naturalnego. Urządzenie wycofane z użycia może zostać odebrane w celu powtórnego przetworzenia, pod warunkiem, że jego stan odpowiada normalnemu zużyciu. Wszystkie komponenty, które nie zostaną zregenerowane, zostaną usunięte w sposób przyjazny dla środowiska. Zgodnie z ustawą z dnia 29 lipca 2005 r. o zużytym sprzęcie elektrycznym i elektronicznym (Dz. U. Nr 180, poz. 1495) zużyty produkt należy zwrócić firmie ZEG Energetyka lub oddać firmie zajmującej się utylizacją odpadów elektronicznych Gwarancja i serwis Okres gwarancji wynosi 24 miesiące licząc od daty sprzedaży. Jeżeli sprzedaż poprzedzona była umową podpisaną przez Kupującego i Sprzedającego, obowiązują postanowienia tej umowy. Gwarancja obejmuje bezpłatne usunięcie wad, ujawnionych podczas użytkowania, przy zachowaniu warunków określonych w karcie gwarancyjnej. ZEG-ENERGETYKA Sp. z o.o. udziela gwarancji z zastrzeżeniem zachowania niżej podanych warunków: instalacja i eksploatacja urządzenia powinna odbywać się zgodnie z fabryczną instrukcją obsługi plomba na obudowie urządzenia musi być nie naruszona na karcie gwarancyjnej nie mogą być dokonywane żadne poprawki czy zmiany GWARANCJA NIE OBEJMUJE: uszkodzeń powstałych w wyniku niewłaściwego transportu lub magazynowania uszkodzeń wynikających z niewłaściwej instalacji lub eksploatacji uszkodzeń powstałych wskutek manipulacji wewnątrz urządzenia, zmian konstrukcyjnych, przeróbek i napraw przeprowadzanych bez zgody producenta DTR SC-64_
6 WSKAZÓWKI DLA NABYWCY: właściwa i bezawaryjna praca urządzenia wymaga odpowiedniego transportu, przechowywania, montażu i uruchomienia, jak również prawidłowej obsługi, konserwacji i serwisu obsługa urządzenia powinna być wykonywana przez odpowiednio przeszkolony i uprawniony personel przy zgłaszaniu reklamacji należy podać powód reklamacji (objawy związane z niewłaściwym działaniem urządzenia) oraz numer fabryczny urządzenia po otrzymaniu potwierdzenia przyjęcia reklamacji należy wysłać, na adres producenta, reklamowane urządzenie wraz z kartą gwarancyjną okres gwarancji ulega przedłużeniu o czas załatwiania uznanej reklamacji 1.8. Sposób zamawiania W zamówieniu należy podać pełną nazwę urządzenia oraz wszystkie niezbędne parametry: typ i odmianę urządzenia napięcie pomocnicze zasilające Przykład zamówienia: Sygnalizacja Centralna SC-64 napięcie pomocnicze zasilające Upn = 220V DC 1.9. Dane producenta ZEG-ENERGETYKA Sp. z o.o. Oddział Tychy ul. Fabryczna Tychy tel: tel/fax: NIP: REGON: VAT ID-No.: PL ING Bank Śląski SA: biuro@zeg-energetyka.pl DTR SC-64_
7 2. OPIS TECHNICZNY 2.1. Zastosowanie Urządzenie SC-64 służy do optycznej i akustycznej wizualizacji zadziałania zabezpieczeń, oraz sygnalizowania awarii i zakłóceń w pracy urządzeń elektroenergetycznych. Wizualizacja sygnałów zakłóceniowych zapewnia personelowi precyzyjną i szybką informację na temat pojawiających się zagrożeń. Urządzenie pełni także funkcję rejestratora zdarzeń. Dane z dziennika zdarzeń mogą być przekazywane do systemu nadzoru za pomocą łączy światłowodowych, RS485, Ethernet. Protokoły komunikacyjne ustawiane są programowo ZEG, IEC i opcjonalnie MODBAS, DNP-3, IEC Cyfrowa sygnalizacja SC-64 spełnia wszystkie wymagania PSE OPERATOR sprecyzowane w standardzie dla Rezerwowej Sygnalizacji Awaryjnej (RSA). W zależności od przewidywanego napięcia pomocniczego, sygnalizacja jest wykonywana w następujących odmianach: SC-64 dla Upn = 230V AC/DC SC-64 dla Upn = 110V AC/DC SC-64 dla Upn = 24V AC/DC 2.2. Podstawowe właściwości Podstawowymi parametrami urządzenia SC-64 są: 64 tory optycznej sygnalizacji zakłóceniowej (wejścia dwustanowe, diody LED) 16 przekaźników wyjściowych do pobudzenia i powielania zbiorczej sygnalizacji zewnętrznej Wyjście stykowe sygnalizacji zaniku napięcia pomocniczego lub uszkodzenia zasilacza Wejścia dwustanowe do zdalnego kasowania sygnalizacji optycznej i akustycznej Obudowa zatablicowa 2.3. Budowa Centralna sygnalizacja SC-64 - wykonana jest w obudowie kasetowej 19 /4U/163. Każda kaseta wyposażona jest w 64 diody LED RGB sygnalizujące zakłócenie (Rys.1). Sygnały wejściowe można grupować do 15 sygnałów i zapalać odpowiednią diodę LED. W wyniku grupowania sygnałów dowolna dioda LED może być włączana z dowolnego toru wejściowego. Urządzenie można rozbudować do 256 sygnałów. Urządzenie SC-64 można wyposażyć w przekaźniki powielające sygnały wejściowe. Sygnały powielające również można grupować do 15 sygnałów. Urządzenie składa się z dwóch niezależnych części połączonych ze sobą: panel frontowy (z diodami LED RGB) część logiczna (w kasecie 4U, z kartami wejść, wyjść, zasilaczem, koncentratorem komunikacyjnym) Taka budowa pozwala na oddzielenie panelu frontowego od urządzenia. Urządzenie może być zamontowane w dowolnym miejscu, natomiast panel frontowy umieszcza się w widocznym miejscu np. na ramce uchylnej szafy. Na panelu frontowym (Rys. 1.) umieszczono przyciski funkcyjne F1-F6. Przyciski służą do wykonywania prób alarmowych tj.: Aw, Up, Al1, Al2, PAC, PPOŻ, Włamanie. Przycisk Alarm ON/OFF umożliwia zablokowanie sygnałów akustycznych. Przycisk Alarm C służy do kasowania sygnałów akustycznych.` DTR SC-64_
8 483 A1 A2 A3 A4 A5 A6 A7 A8 177 Rys. 1. Sygnalizacja centralna SC-64, widok z przodu panelu frontowego Opis adresów poszczególnych kart wejść/wyjść modułów. E1 - kaseta 4U nr 1 (E2 - kaseta nr 2 itd.) Z1 - Zasilacz 230AC/DC na 12V DC G1 - moduł 8 wyjść. Niezależne zestyki dla podłączenia czterech torów akustyki. R1- moduł 8 wyjść. Niezależne zestyki dla podłączenia torów akustyki do radiolinii S1 - moduł 8 wejść. Moduł wejść impulsowych do kasowania i prob. (wej. 220V DC) Y1 - moduły 8 niezależnych wyjść. Karty powieleń dla dowolnych sygnałów H1 - koncentrator komunikacyjny A1 - moduły 8 wejść. Moduły przeznaczone do podłączenia sygnałów (wej. 220V DC/AC) Standardowo sygnalizacja SC-64 (Rys. 2a.) wyposażona jest w: 8 kart wejściowych po 8 sygnałów (oznaczenie E1A1-E1A8) 2 karty wyjść po 8 sygnałów. (oznaczenie E1G1, E1R1) 1 karta zasilacza, na której znajdują się dwa niezależne zasilacze 12V (oznaczenie E1Z1) 1 karta prób i testów (oznaczenie E1S1) 1 koncentrator komunikacyjny E1H1 Sygnalizacja SC-64 (Rys. 2b.) może być wyposażona w przekaźniki powielające: 8 kart wyjściowych po 8 sygnałów (oznaczenie E1Y1-E1Y8) Na rysunku 3 przedstawiono widok z boku urządzenia. Urządzenie składa się z dwóch części: Panel frontowy (po lewej) Część logiczna (po prawej) DTR SC-64_
9 E1A1 E1A2 E1A3 E1A4 E1A5 E1A6 E1A7 E1A8 E1H1 E1R1 E1G1 E1S1 E1Z1 TXD RXD TXD RXD USB A B A B A B A FRONT PANEL B A B U84 U80 U76 U72 U68 U64 U60 U56 U52 U48 U44 U40 U36 U32 U28 U24 U20 U16 U12 U08 U04 Rys. 2a. Sygnalizacja centralna SC-64, widok złącz części logicznej - wykonanie standardowe. E1A1 E1Y1 E1A2 E1Y2 E1A3 E1Y3 E1A4 E1Y4 E1A5 E1Y5 E1A6 E1Y6 E1A7 E1Y7 E1A8 E1Y8 E1H1 E1G1 E1S1 E1Z1 TXD RXD TXD RXD USB A B A B A B A FRONT PANEL B A B U84 U80 U76 U72 U68 U64 U60 U56 U52 U48 U44 U40 U36 U32 U28 U24 U20 U16 U12 U08 U04 Rys. 2b. Sygnalizacja centralna SC-64, widok złącz części logicznej wykonanie z przekaźnikami powielającymi FRONT URZĄDZENIE Rys. 3. Sygnalizacja centralna SC-64 widok z boku (penel frontowy z lewej, część logiczna z prawej) DTR SC-64_
10 E1G1 Pin wyjścia zestykowe 1 Zestyk dla syreny Aw. 2 3 Zestyk dla syreny Up. 4 5 Zestyk dla syreny Al1, Al Zestyk dla syreny TEST PPOŻ 8 9 Zestyk dla syreny TEST 10 Włamanie 11 Zanik zasilania 1 lub Akustyka odstawiona Uszkodzenie 16 E1R1 wyjścia zestykowe Zestyk Aw Radiolinia Zestyk Up Radiolinia Zestyk dla syreny Al1, Al2. Zestyk dla syreny TEST PPOŻ Zestyk dla syreny TEST Włamanie Powielenia 1 - możliwość grupowania do 15 sygnałów Powielenia 2 - możliwość grupowania do 15 sygnałów Powielenia 3 - możliwość grupowania do 15 sygnałów E1S1 wejścia impulsowe 220VDC Wejście - Próba akustyki Aw Przycisk na froncie F1 Wejście - Próba akustyki Up Przycisk na froncie F2 Wejście - Próba akustyki Al1, Al2 (Przycisk na froncie F3- F4) Wejście F5 - Próba akustyki TEST PPOŻ Wejście F6 - Próba akustyki TEST Włamanie Wejście - Kasowanie Akustyki Kasowanie LED Blokada akustyki Tab. 1. Rozkład wyprowadzeń modułów w kasecie 1 (E1) Moduł A1 wysyła powielenia sygnałów do modułu Y1 (A2 do Y2 itd.). E1S1 - Wejścia napięciowe sterujące (próby i blokady) E1A1- Wyjścia zestykowe do sterowania sygnałem akustycznym E1R1- Wyjścia zestykowe do sterowania sygnałami radiolinii Pin Złącze E1Z1 zasilanie 1 2 +/- 220V DC/AC zasilanie /- 220V DC/AC zasilanie Wejście 1-220V DC/AC 7 8 Wejście 2-220V DC/AC 9 10 Wejście 3-220V DC/AC Wejście 4-220V DC/AC Wejście 5-220V DC/AC Tab. 1a. Wyprowadzenia zasilacza (E1Z1) DTR SC-64_
11 Pin Adresy wejść napięciowych 220V DC/AC E1A1 E1A2 E1A3 E1A4 E1A5 E1A6 E1A7 E1A Tab. 2. E1A1 - Wejścia napięciowe pobudzenia torów wejściowych zakłóceniowych Pin Adresy wyjść powielających E1Y1 E1Y2 E1Y3 E1Y4 E1Y5 E1Y6 E1Y7 E1Y Tab. 3. E1Y1 - Wyjścia powielające Y1-Y8 niezależne zestyki DTR SC-64_
12 3. DANE TECHNICZNE Zasilanie Napięcie zasilające Dopuszczalny zakres zmian napięcia zasilającego Pobór mocy w obwodzie napięcia zasilającego Pobór mocy w obwodach wejściowych sterujących Dopuszczalny czas przerwy w zasilaniu. Uz = 2 110V/240V, DC/AC (do uzgodnienia) ±15% AC 30VA DC 30W AC 25VA DC 25W tp = 50ms Liczba wejść (dla jednej kasety) Od 64 do 128 Liczba kaset 4U Od 1 do 4 Wejścia sygnałowe Rodzaj izolacji Napięcie wejściowe (sygnały) Próg zadziałania Pobór mocy przez obwody wejść Zakres opóźnienia pobudzenia Rozdzielczość czasowa Optyczna Uw = 220V DC / 230V AC (lub wg zamówienia) 0,7xUw dla napięcia DC 0,5xUw dla napięcia AC (wg zamówienia) 0,3W / wejście Od 5ms do 25s dla DC Od 20ms do 25s dla AC Standardowo ustawiono 100ms 1ms Liczba wejść 8 Rodzaj izolacji Optyczna Wejścia sterujące Napięcie wejściowe Uws = 220V DC Próg zadziałania Uws 0,7 Pobór mocy przez obwody wejść prób i kasowania 0,3W / wejście DTR SC-64_
13 Liczba styków powielających Od 64 do 128 Wyjścia powielające Zdolność łączenia Obciążalność prądowa 3A przy 250 V AC 0,2A przy 250 V DC; L/R=40ms 4A Liczba torów sterowania 16 Wyjścia akustyki Zdolność łączenia Obciążalność prądowa Liczba kanałów komunikacyjnych 3A przy 250 V AC 0,2A przy 250 V DC; L/R=40ms 4A 8 Kanał 1 Światłowód ST / IEC Komunikacja Izolacja Kanał 2 Kanał 1/3/4/5/6 Kanał 7 na płycie czołowej Kanał 8 na urządzeniu od str. zł. Wytrzymałość elektryczna izolacji Napięcie znamionowe Kategoria przepięciowa Światłowód ST / protokół ZEG RS485 USB / protokół ZEG USB / protokół ZEG 2kV, 50Hz, 1 min 250V II Stopień ochrony obudowy IP - 40 Warunki pracy Zakres temperatury pracy K ( o C) Wilgotność względna < 80% Dane ogólne Wymiary Masa 483mm 177mm 163mm 5,5kg DTR SC-64_
14 4. WŁAŚCIWOŚCI FUNKCJONALNE 4.1. Zasada działania SC-64 to swobodnie programowalne urządzenie, które za pomocą panelu wskaźników świetlnych oraz zespołu wyjść przekaźnikowych sygnalizuje wystąpienie określonego stanu na wejściach dwustanowych. Odebrane sygnały mogą być grupowane oraz indywidualnie przypisywane do wskaźników optycznych, wyjść przekaźnikowych bądź wejść kasujących. Sygnały wejściowe torów zakłóceniowych mogą być podawane poprzez podanie napięcia lub jego zanik. Sygnał wejściowy może być programowo opóźniony do 25 sekund. Zakłócenie powoduje uruchomienie migowego światła o częstotliwości 2Hz. Uruchomiony sygnał dźwiękowy blokuje możliwość kasowania LED. Po skasowaniu akustyki można skasować sygnały optyczne. Jeżeli zakłócenie trwa nadal wskaźnik optyczny przechodzi w stan świecenia ciągłego. Jeżeli zakłócenie było przemijające to po skasowaniu sygnał optyczny jest wygaszony oczekując na ponowne pobudzenie. Każdy z torów zakłóceniowych może być przyporządkowany do dowolnego toru akustyki Aw, Up, Al1, Al2. Każdy tor zakłóceniowy wyposażony jest w blokadę od nadmiaru napływających zdarzeń z uszkodzonego lub wzbudzonego wejścia. Dodatkowo można uruchomić sygnalizację od sygnału zanikającego. Sygnał, który zaniknie uruchamia światło migowe wolne o częstotliwości 0,5Hz oraz może uaktywnić sygnał Up. Sygnały migowe wolne jak i szybkie są kasowane przyciskiem C. Jeżeli wizualizacja sygnałów zakłóceniowych wyposażona jest w sygnały powielające zakłócenia, to przekaźniki powielające zamykają zestyki w momencie kiedy zakłócenie zostało uznane za zdarzenie, to znaczy po czasie nastawionym przez klienta. Blokowy schemat funkcjonalny urządzenia przedstawiony jest na schemacie 1. (str. 15). Blokowy schemat połączeń panelów frontowych i części logicznych urządzenia przedstawiony jest na schemacie 2 (str.16). Sch. 2a przedstawia część logiczną z połączonym mechanicznie i elektrycznie panelem frontowym za pomocą złącza 32piny. Na Sch. 2b widoczne jest połączenie części logicznej z panelem frontowym za pomocą przewodu RJ-45. W tym rozwiązaniu panel frontowy jest oddzielony mechanicznie od części logicznej. Na Sch. 2c pokazana jest możliwość połączenia dwóch paneli frontowych do jednej części logicznej za pomocą dwóch przewodów RJ-45. Takie rozwiązanie umożliwia monitorowanie tych samych sygnałów w dwóch różnych miejscach. Na schemacie 2d pokazana jest połączenie czterech jednostek logicznych z czterema panelami frontowymi Sygnały akustyczne Elementem wykonawczym sygnału dźwiękowego mogą być cztery programowalne sygnalizatory akustyczne. Sygnalizatory nie są wyposażeniem standardowym. Panel akustyczny przygotowany jest do montażu na szafie. Trzy sygnały przygotowane są na zasilanie 220V DC, a jeden na 230V AC. Każdy sygnał akustyczny ma wyprowadzoną diodę LED sygnalizującą zadziałanie toru akustyki. Diody LED znajdują obok przycisków prób F1- F DTR SC-64_
15 64 Sygnalizacyjne diody LED RGB E1Y1-E1Y8 (max.8 x 8) Przekaźniki powielające E1Y1-E1A8 (max.8 x 8) Wejśća napięciowe Przyciski sterujące E1H1 Koncentrator logiczny RJ45 - zasilanie+komunikacja E1S1 (max.1 x 8) Wejścia sterujące Kanał 7 - USB - protokół ZEG Sterowania akustyki Aw, Up, Al1, Al2 E1G1 (max.1 x 8) Wyjścia zestykowe Kanały komunikacyjne E1R1 (max.1 x 8) Wyjścia zestykowe Kanał 8 - USB - protokół ZEG Kanał 1/2/3/4/5/6 - RS485 IEC /protokół ZEG Kanał 1/2 - Światłowód ST IEC /protokół ZEG Kasowanie LED, akustyki Sterowania radiolinii Aw, Up, Al, PPOŻ, Włamanie PANEL FRONTOWY CZĘŚĆ LOGICZNA Sch. 1. Blokowy schemat funkcjonalny urządzenia DTR SC-64_
16 a) Panel frontowy Część logiczna b) Panel frontowy Część logiczna c) Panel frontowy Część logiczna Panel frontowy d) Panel frontowy Część logiczna Panel frontowy Część logiczna Panel frontowy Część logiczna Panel frontowy Część logiczna Sch. 2. Blokowy schemat połączeń panelów frontowych i części logicznych urządzenia DTR SC-64_
17 5. INSTALACJA I URUCHOMIENIE 5.1. Magazynowanie i przygotowanie sygnalizacji do pracy Sygnalizacja SC-64 dostarczana jest do odbiorcy w opakowaniach, gwarantujących zabezpieczenie urządzeń przed wpływem zewnętrznych czynników, mogących spowodować uszkodzenie. Dlatego nie należy ich rozpakowywać na czas magazynowania. Opakowania z zespołami należy przewozić i przeładowywać z zachowaniem ostrożności, unikając wstrząsów i zachowując położenie określone na ich opakowaniu. Magazynowanie jest możliwe w pomieszczeniach zamkniętych, suchych (wilgotność względna < 80%), pozbawionych par żrących, w temperaturze -20 o C do +70 o C. W celu zamontowania sygnalizacji w pulpicie należy wykonać otwory montażowe (Rys. 4.) Rys. 4. Otwory montażowe w pulpicie 5.2. Obsługa i konserwacja W ramach okresowej kontroli sygnalizacji należy sprawdzić poprawność jej działania za pomocą przycisków funkcyjnych F1-F6 (pobudzanie torów akustyki) oraz przycisku próba LED. Okresową kontrolę zespołu należy przeprowadzić co najmniej raz na rok. 6. APLIKACJA SMIS Uruchomienie programu Do urządzenia SC-64 dołączone jest oprogramowanie SMiS 2 umożliwiające konfigurację urządzenia, rejestrację zdarzeń oraz wizualizację pracy urządzenia oraz poszczególnych modułów. Po uruchomieniu programu na ekranie pokaże się główne okno programu (Rys. 5.). Wybieramy nowe połączenie. Pojawia się okno skanera (Rys. 6.) DTR SC-64_
18 Rys. 5. Główne okno programu Rys. 6. Okno skanera 6.2. Konfiguracja portu komunikacyjnego Aby możliwa była komunikacja z urządzeniem należy wybrać odpowiedni port komunikacyjny. W tym celu należy wybrać ikonę konfiguracji. Pojawi się okno (Rys.7.). Należy ustawić parametry komunikacyjne wg poniższego przykładu DTR SC-64_

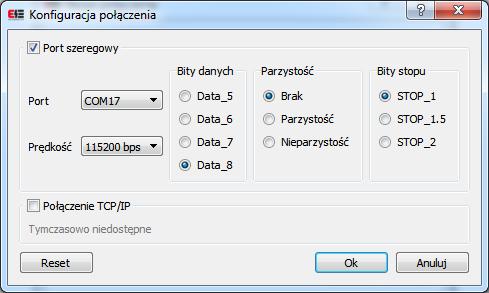

19 Rys. 7. Okno konfigyracji połączenia Domyślnymi ustawieniami są: komunikacja poprzez port szeregowy prędkość bps port COM szeregowy 8 bitów danych brak bitu parzystości jeden bit stopu W przypadku pracy z modułem TCP/IP należy zaznaczyć opcje,,połączenie TCP/IP, wpisać odpowiedni adres IP i port urządzenia Połączenie z urządzeniem W celu połączenia z urządzeniem należy kliknąć w przycisk lupa. Na liście pojawią się wszystkie odnalezione urządzenia. Połączenie następuje po wybraniu urządzenia. Po połączeniu następuje pobranie danych z urządzenia o czym użytkownik będzie na bieżąco informowany. Program gotowy jest do pracy, gdy odbierze wszystkie dane. Na ekranie widoku urządzenia uaktywnione zostaną opcje konfiguracji dostępnych modułów Informacja o połączeniu znajduje się po prawej strone paska statusu i zawiera informacje o porcie i prędkości połączenia. Jeśli użytkownik jest połączony diody wizualizacji transmisji danych powinny zmieniać kolory. Jeśli czas oczekiwania na połączenie jest dłuższy niż 6 sekund na pasku zadań pojawi się komunikat o prawdopodobnej utracie połączenia. Oznaczenia kolorów diody sygnalizującej transmisje danych: żółty - wysłano dane do urządzenia zielony - odebrano dane z urządzenia czerwony - wewnętrzny błąd komunikacji DTR SC-64_

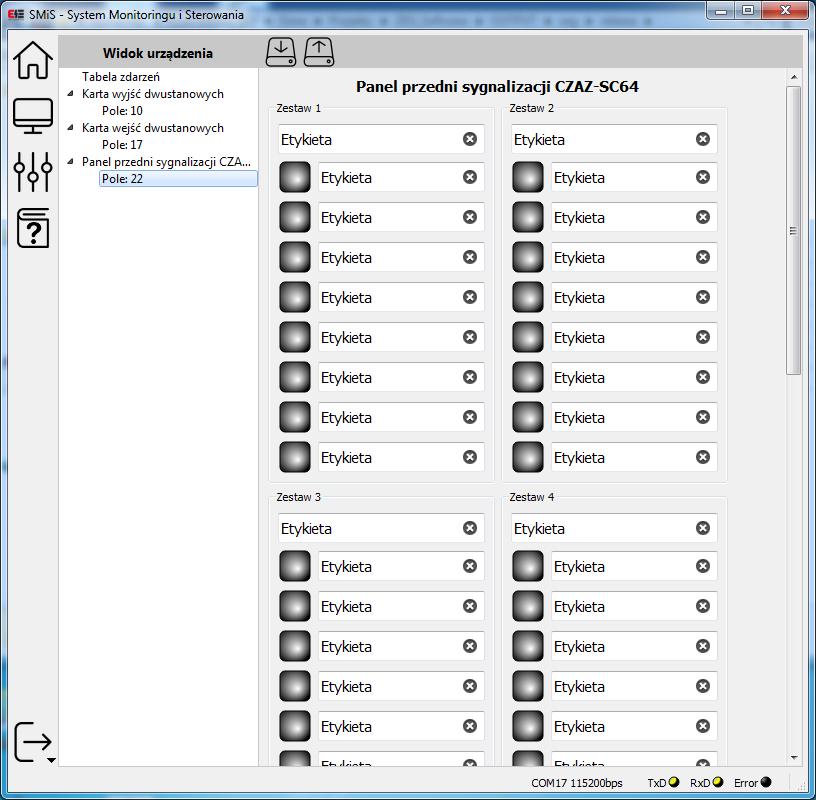

20 6.4. Widok urządzenia Na rysunku 8 przedstawione zostało okno widoku urządzenia. Odwzorowany jest tutaj aktualny stan panelu z diodami LED. Klikając w pole Etykieta, użytkownik ma możliwość zmiany tekstu. Kliknięcie w diodę spowoduje otwarcie okna umożliwiającego konfigurację sygnałów zbiorczych. Rys. 8. Okno wizualizacji panelu frontowego 6.5. Konfiguracja kart wejściowych Rysunek 9 przedstawia okno konfiguracyjne kart wejściowych. Dostęp do niego uzyskujemy przez kliknięcie w odpowiednią kartę na widoku zbiorczym. Użytkownik ma możliwość zmiany nastaw, a także obserwacji aktualnych stanów na wejściach. Podobnie jak w widoku urządzenia, kliknięcie w pole tekstowe umożliwia zmianę tekstu dla poszczególnych torów oraz ustawienie priorytetu dla odpowiedniego sygnału DTR SC-64_

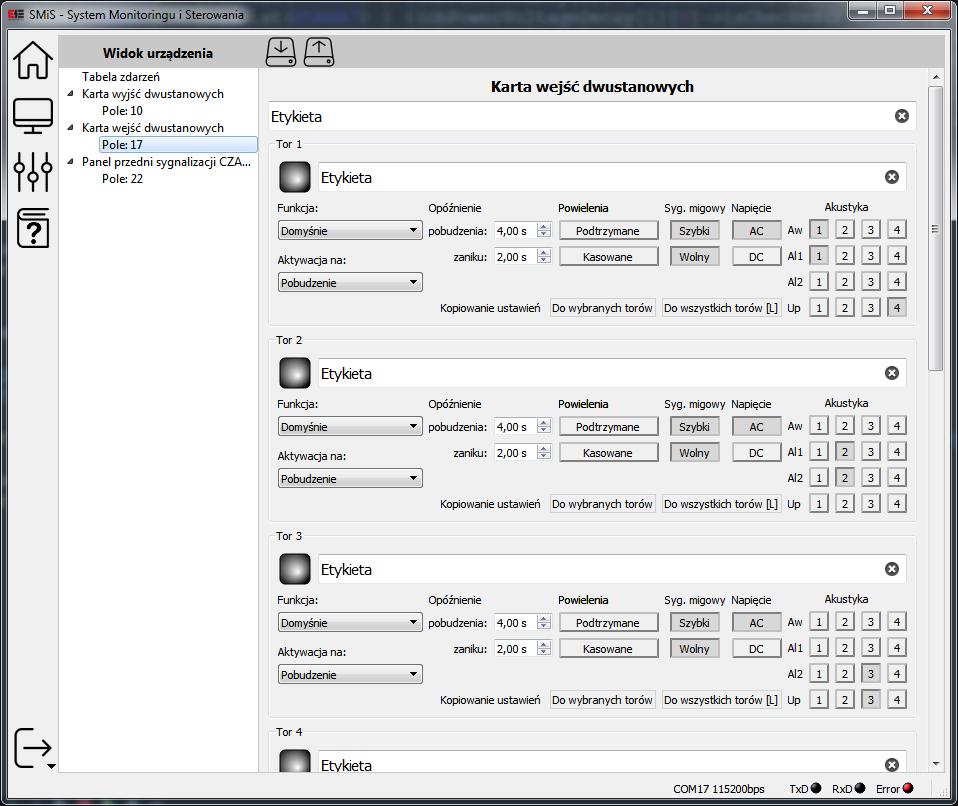

21 Rys. 9. Okno konfiguracji kart wejściowych 6.6. Konfiguracja kart wyjściowych Użytkownik ma możliwość zmiany ustawień kart wyjściowych oraz obserwacji stanu przekaźników. Kliknięcie w prostokąt symbolizujący aktualny stan przekaźnika powoduje otwarcie okna konfiguracji zbiorczej sygnałów, które powodują przełączenie przekaźnika. Okno konfiguracji sygnałów zbiorczych zostało przedstawione na rysunku DTR SC-64_
22 Rys. 10a. Okno konfiguracji sygnałów wyjściowych. Rys. 10b. Okno grupowania sygnałów DTR SC-64_
23 6.7. Poziomy uprawnień W programie dostępne są trzy poziomy uprawnień użytkownika zabezpieczone hasłem, które użytkownik może zmienić wybierając: Opcje > Hasła > Zmiana haseł. Poziomy uprawnień użytkownika: poziom 0 - tylko podgląd pracy urządzenia, brak jakichkolwiek możliwości sterowania; ustawiany po włączeniu programu, nie wymaga podawania hasła poziom 1 - podgląd pracy urządzenia z możliwością kasowania i blokowania poziom 2 - możliwość zmiany konfiguracji Domyślnie ustawionymi hasłami są: h1, h2, h3. Odpowiednio dla kolejnych poziomów 6.8. Synchronizacja casu Wybierając ikonę zegarka z paska dostępnych akcji użytkownik ma możliwość zsynchronizowania czasu w urządzeniu z komputerem PC Wymagania sprzętowe Minimalne wymagania sprzętowe: system operacyjny WindowsXP 32 bity lub nowszy procesor 1,5 GHz 256MB pamięci RAM 100MB wolnego miejsca na dysku twardym Monitor o rozdzielczości 1280x720 (16:9) DTR SC-64_
24 NOTATKI DTR SC-64_
25 NOTATKI DTR SC-64_
26 DTR SC-64_
