Nie bójmy się elektrowni jądrowych! Stanisław Kwieciński, Paweł Janowski Instytut Fizyki Jądrowej PAN w Krakowie

Transkrypt

1 Stanisław Kwieciński, Paweł Janowski Instytut Fizyki Jądrowej PAN w Krakowie

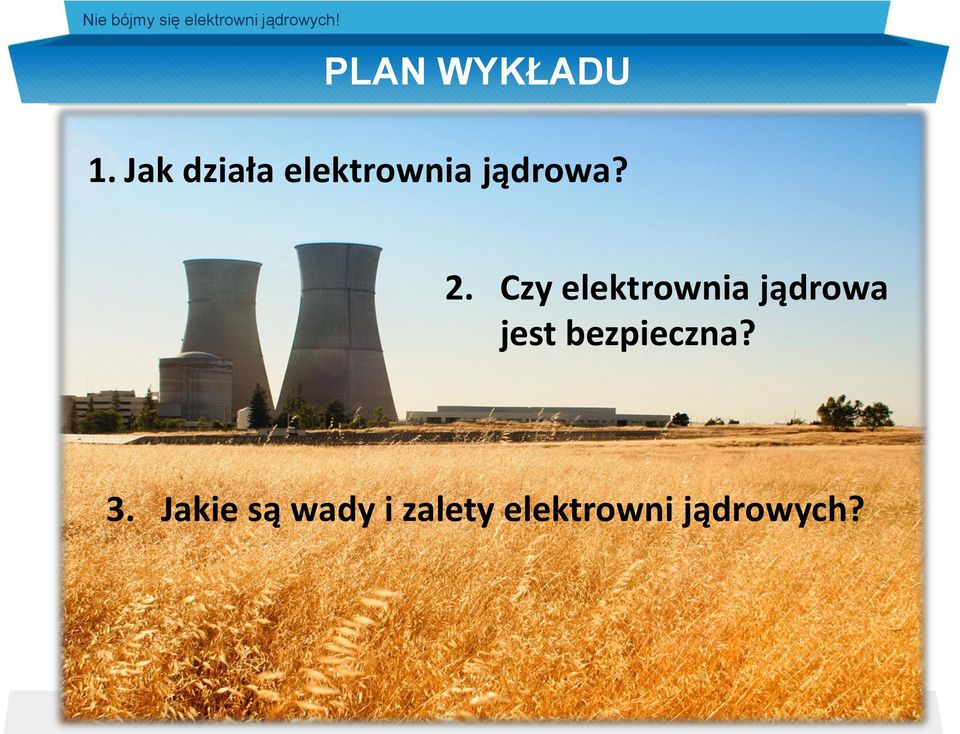

2 PLAN WYKŁADU 1. Jak działa elektrownia jądrowa? 2. Czy elektrownia jądrowa jest bezpieczna? 3. Jakie są wady i zalety elektrowni jądrowych? 2

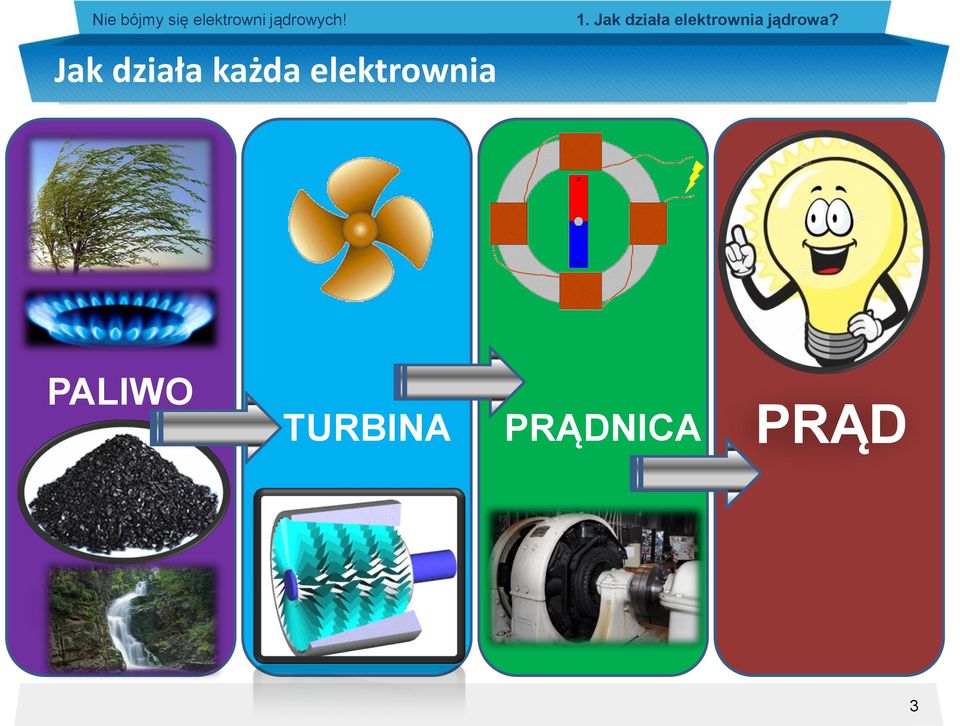

3 Jak działa każda elektrownia 1. Jak działa elektrownia jądrowa? PALIWO TURBINA PRĄDNICA PRĄD 3

4 Co może być paliwem do elektrowni? 1. Jak działa elektrownia jądrowa? PALIWO PRĄD 4

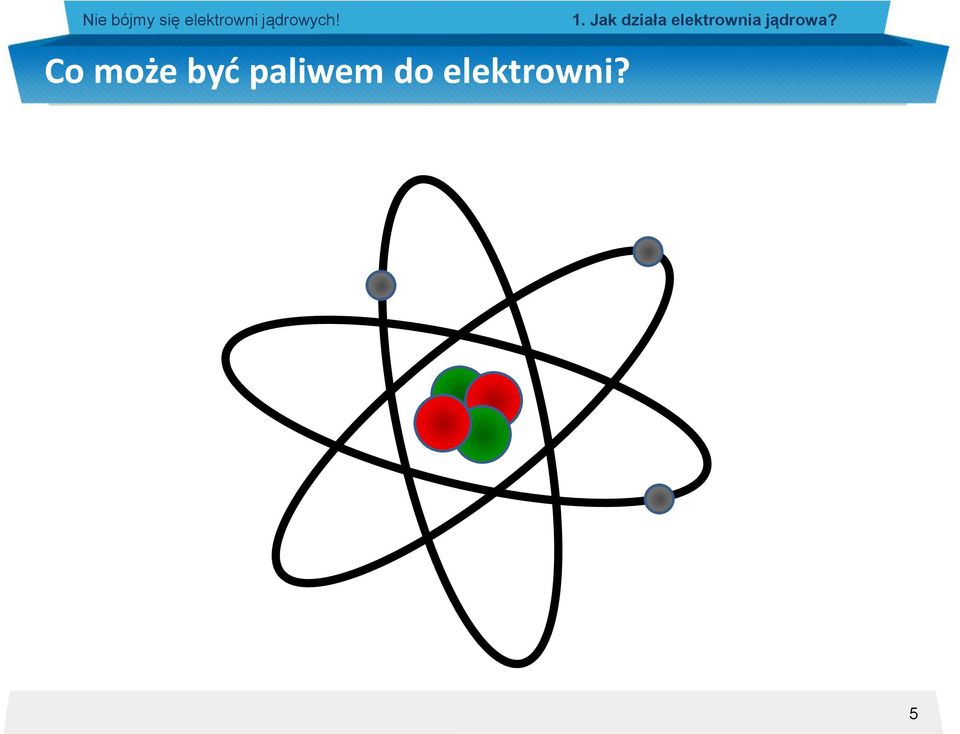

5 Co może być paliwem do elektrowni? 1. Jak działa elektrownia jądrowa? PALIWO PRĄD 5

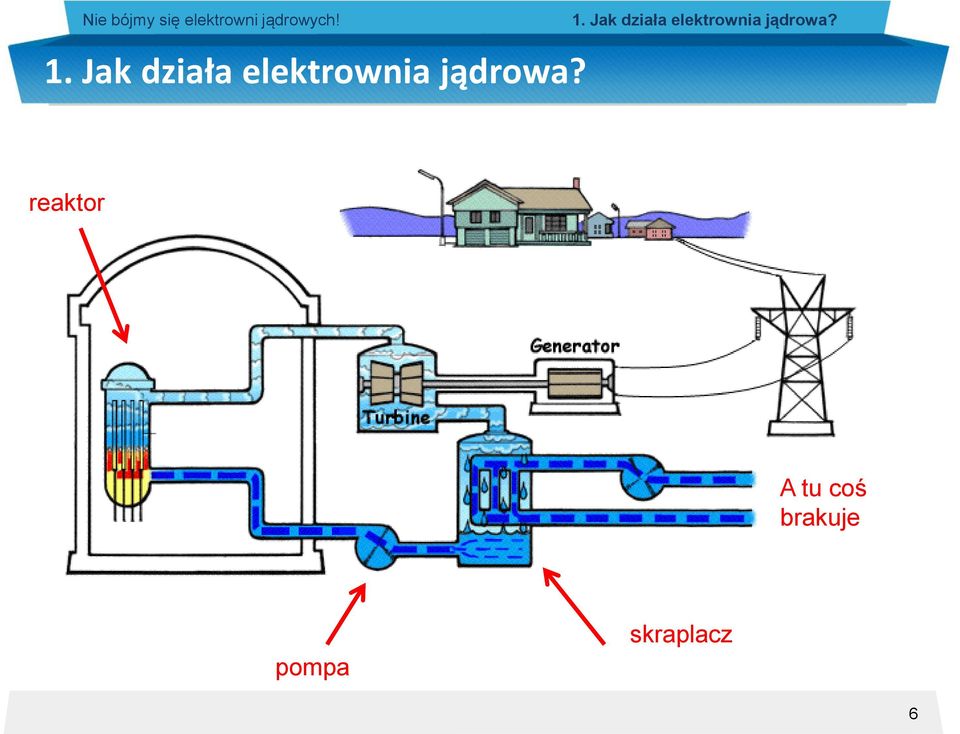

6 1. Jak działa elektrownia jądrowa? 1. Jak działa elektrownia jądrowa? reaktor A tu coś brakuje pompa skraplacz 6

7 1. Jak działa elektrownia jądrowa? 1. Jak działa elektrownia jądrowa? PALIWO PRĄD Chłodnia kominowa 7

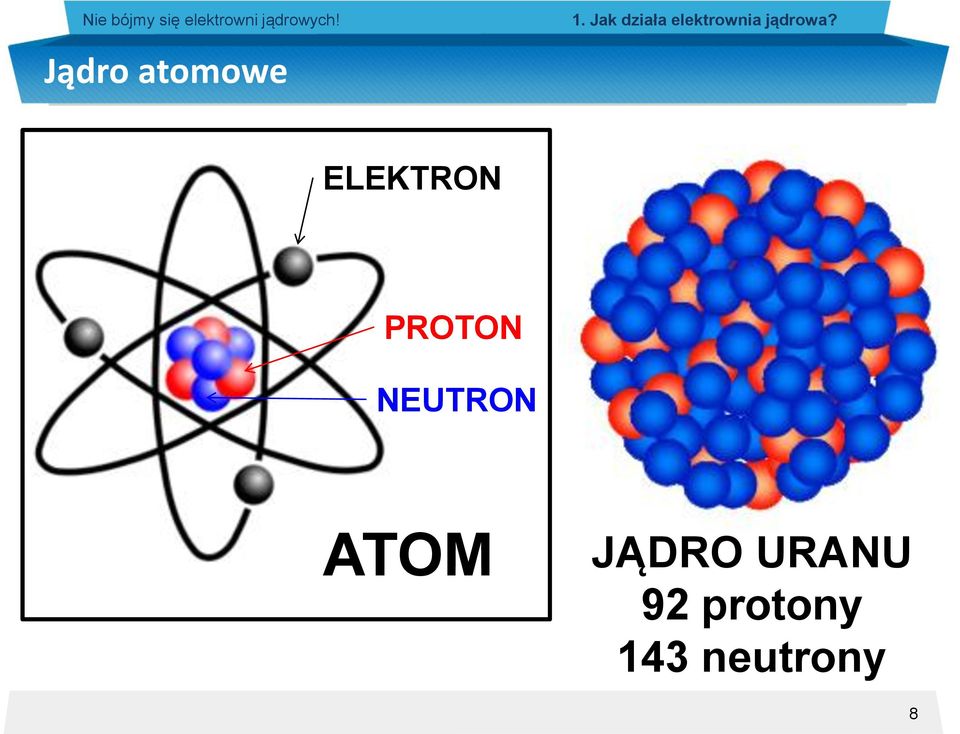

8 Jądro atomowe 1. Jak działa elektrownia jądrowa? ELEKTRON PALIWO PROTON NEUTRON PRĄD ATOM JĄDRO URANU 92 protony 143 neutrony 8

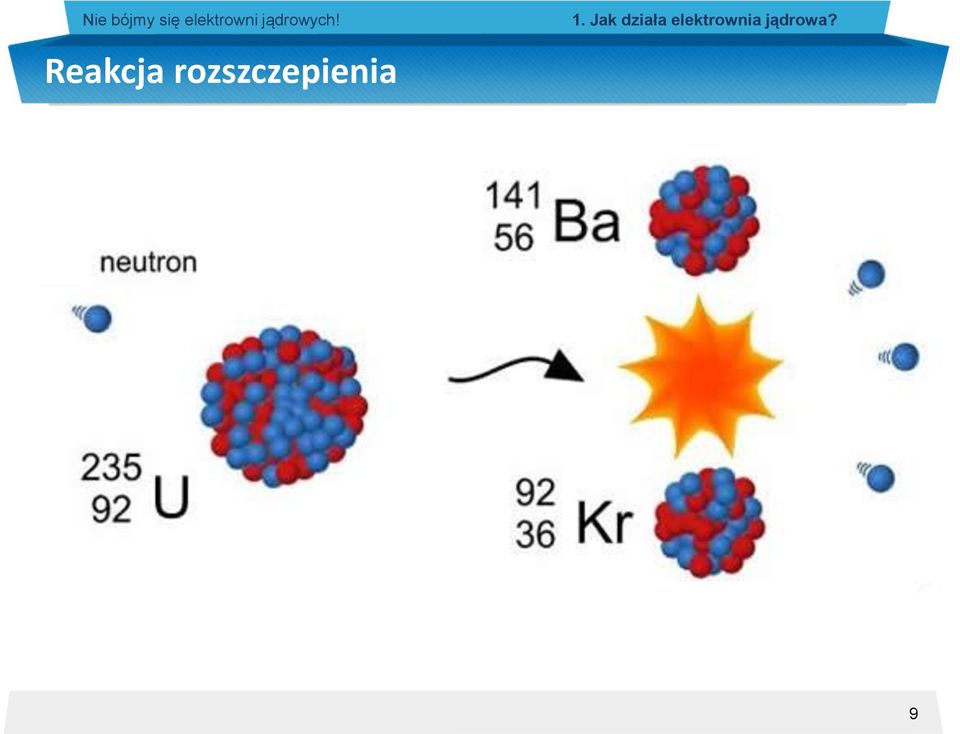

9 Reakcja rozszczepienia 1. Jak działa elektrownia jądrowa? PALIWO PRĄD 9

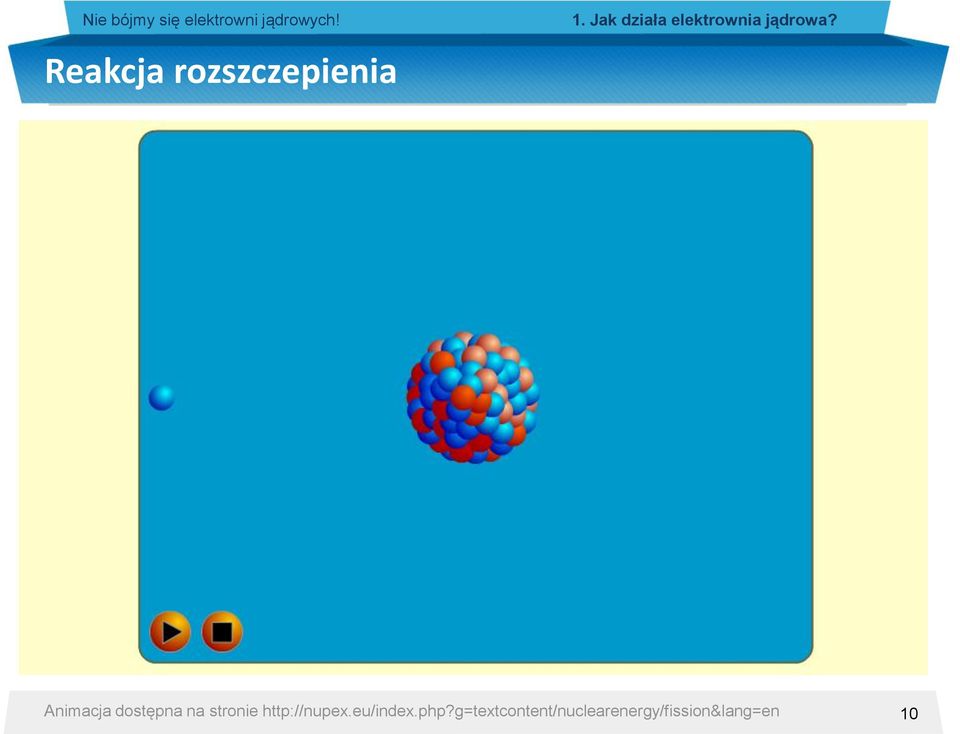

10 Reakcja rozszczepienia 1. Jak działa elektrownia jądrowa? Animacja dostępna na stronie 10

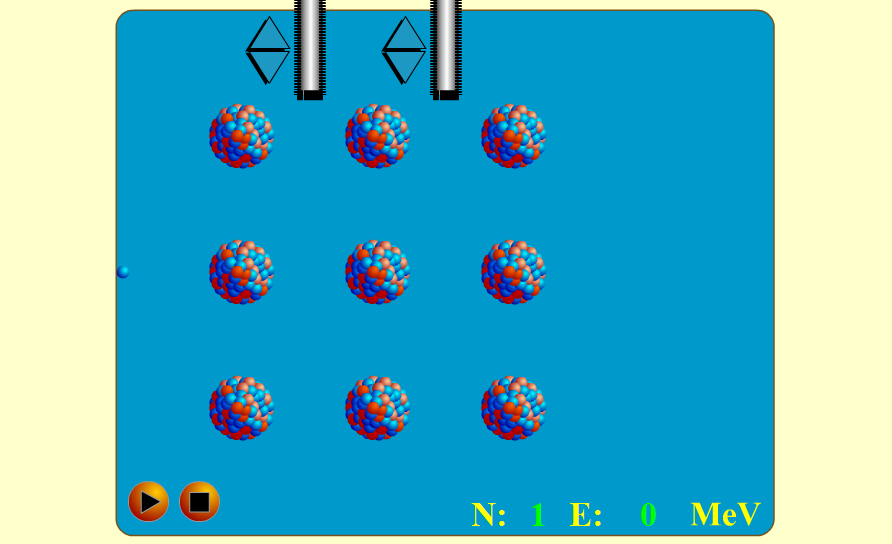

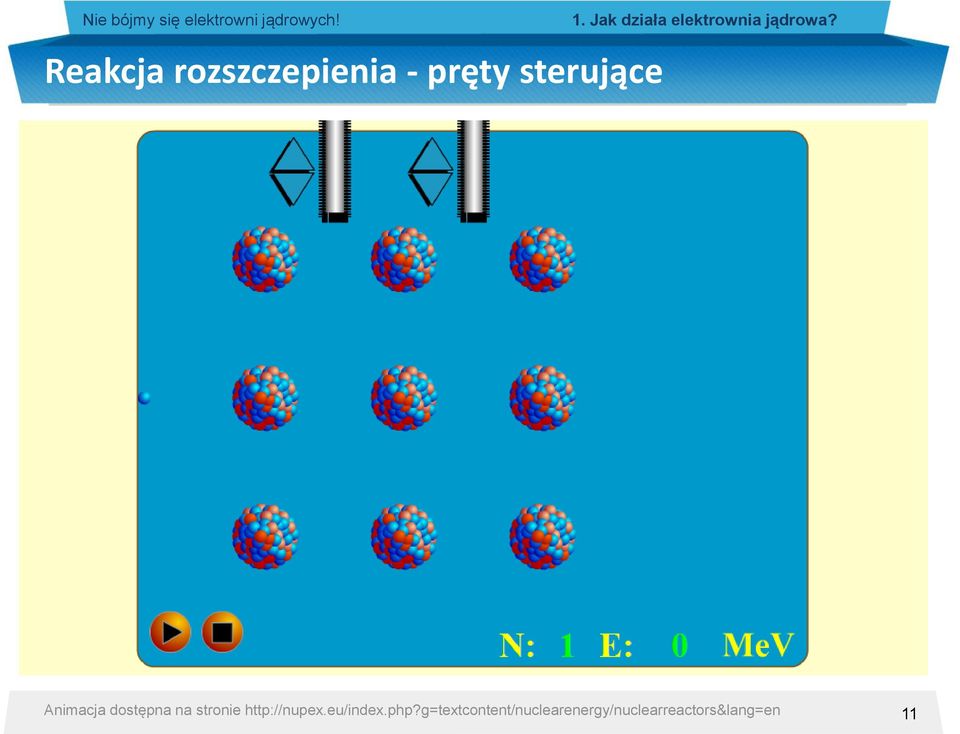

11 Reakcja rozszczepienia - pręty sterujące 1. Jak działa elektrownia jądrowa? Animacja dostępna na stronie 11

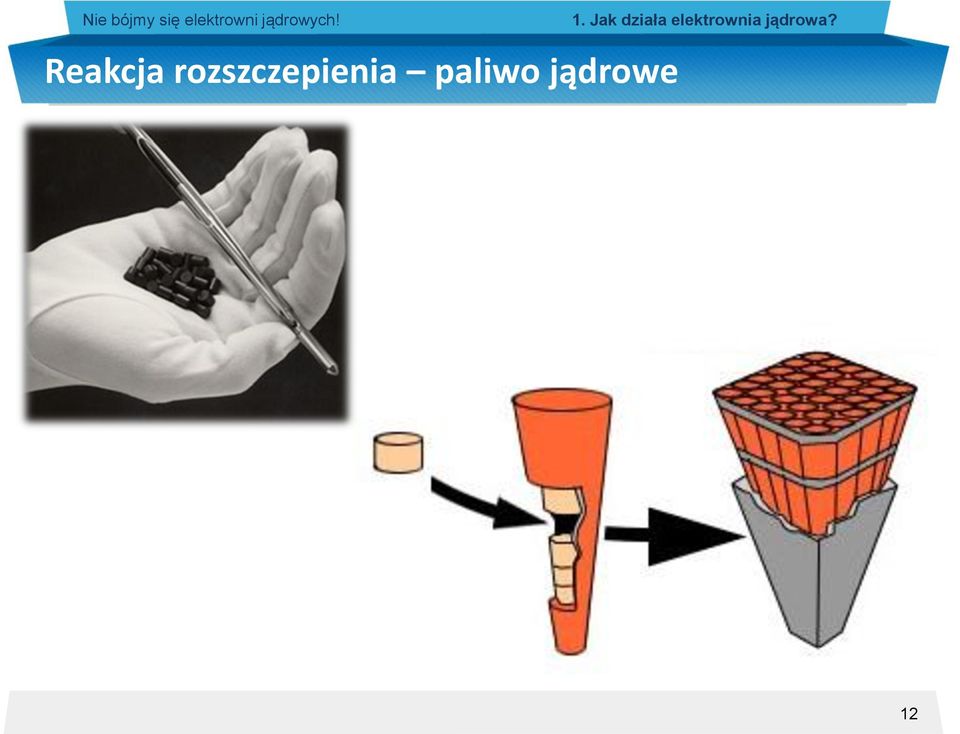

12 Reakcja rozszczepienia paliwo jądrowe 1. Jak działa elektrownia jądrowa? 12

13 2. Czy elektrownia jądrowa jest bezpieczna? 2. Czy elektrownia jądrowa jest bezpieczna? TAK!!! Elektrownia jądrowa nie może wybuchnąć jak bomba! 13

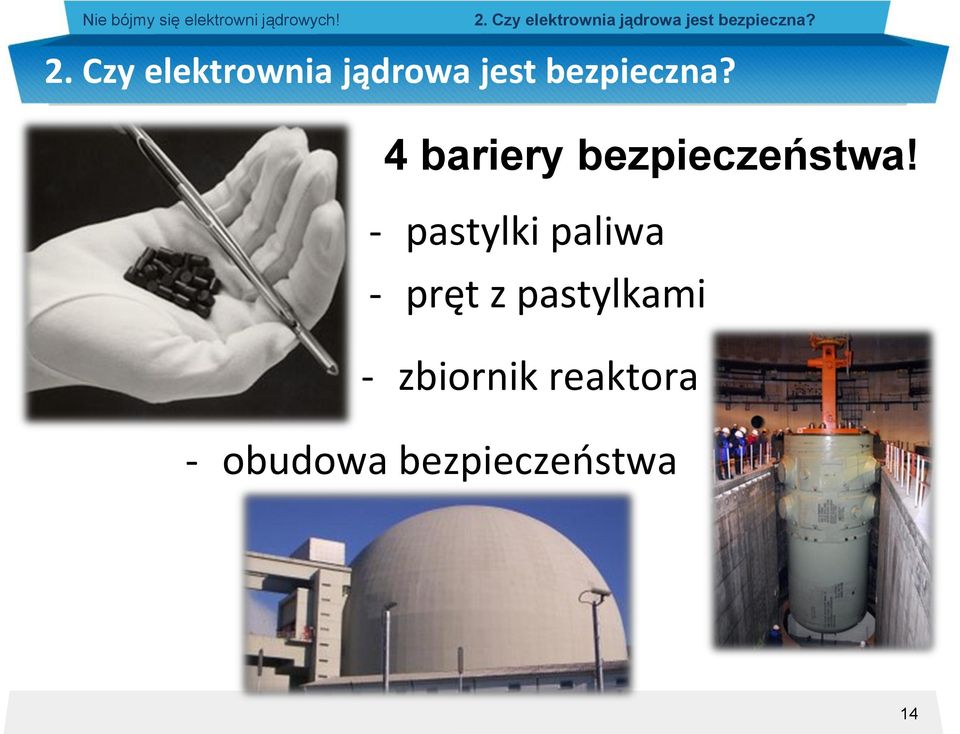

14 2. Czy elektrownia jądrowa jest bezpieczna? 2. Czy elektrownia jądrowa jest bezpieczna? 4 bariery bezpieczeństwa! - pastylki paliwa - pręt z pastylkami - zbiornik reaktora - obudowa bezpieczeństwa 14

15 2. Czy elektrownia jądrowa jest bezpieczna? 2. Czy elektrownia jądrowa jest bezpieczna? Test zderzeniowy Pręty awaryjne Zamknięty obieg wody 15

16 Obecne zabezpieczenia 2. Czy elektrownia jądrowa jest bezpieczna? Test zderzeniowy przy prędkości 600 km/h Film dostępny na stronie: 16

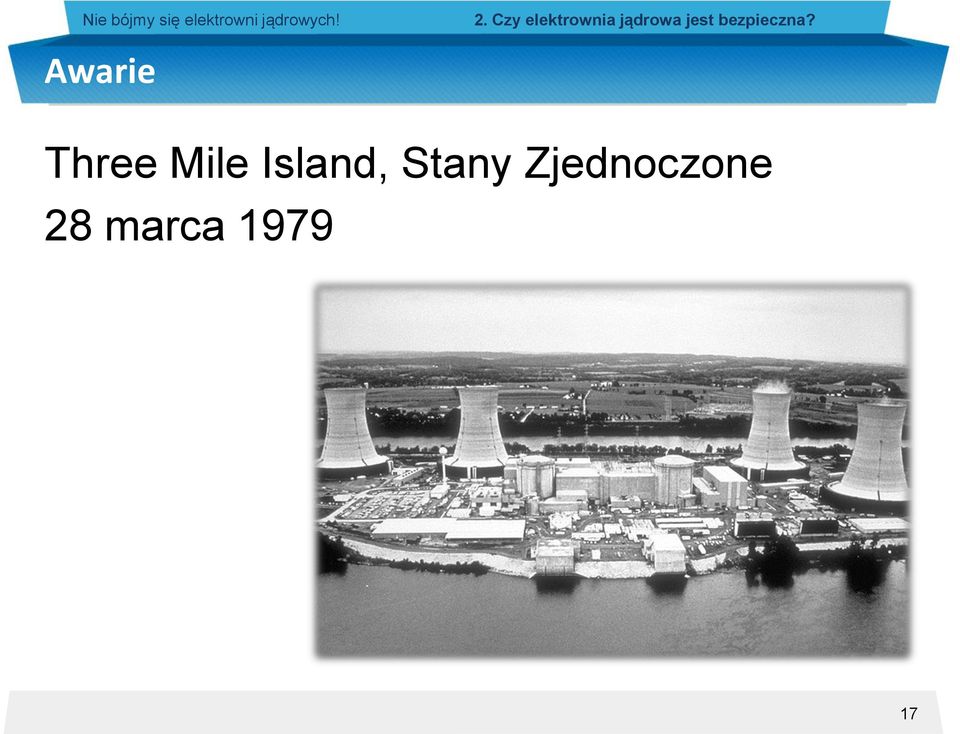

17 2. Czy elektrownia jądrowa jest bezpieczna? Awarie Three Mile Island, Stany Zjednoczone 28 marca

18 2. Czy elektrownia jądrowa jest bezpieczna? Awarie Czarnobyl, Związek Radziecki (Ukraina) 26 kwietnia

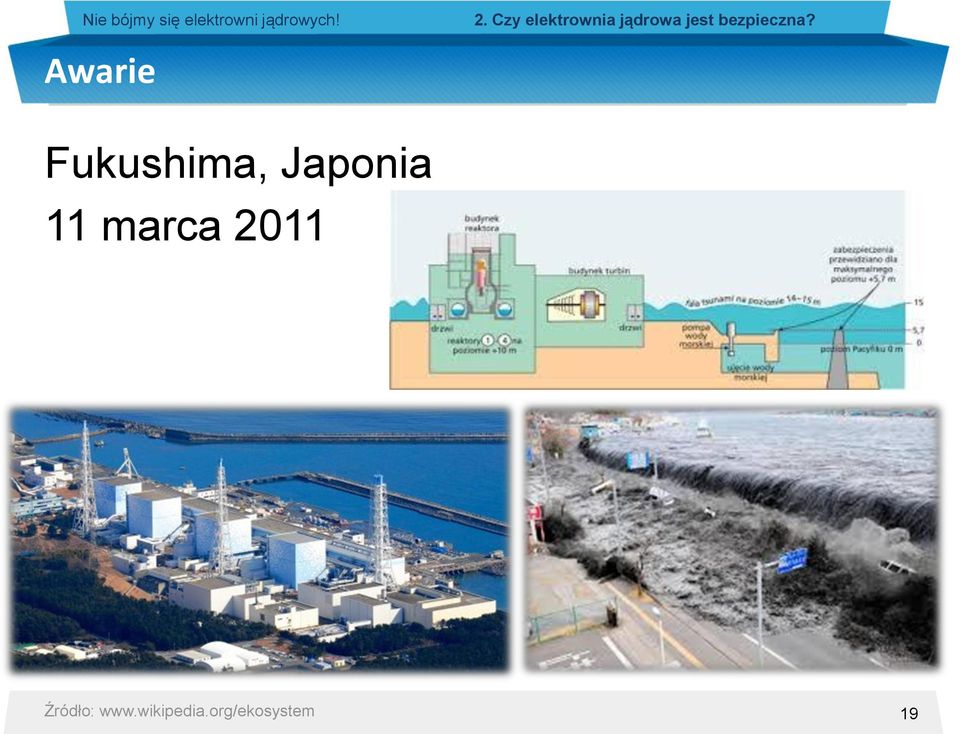

19 2. Czy elektrownia jądrowa jest bezpieczna? Awarie Fukushima, Japonia 11 marca 2011 Źródło: 19

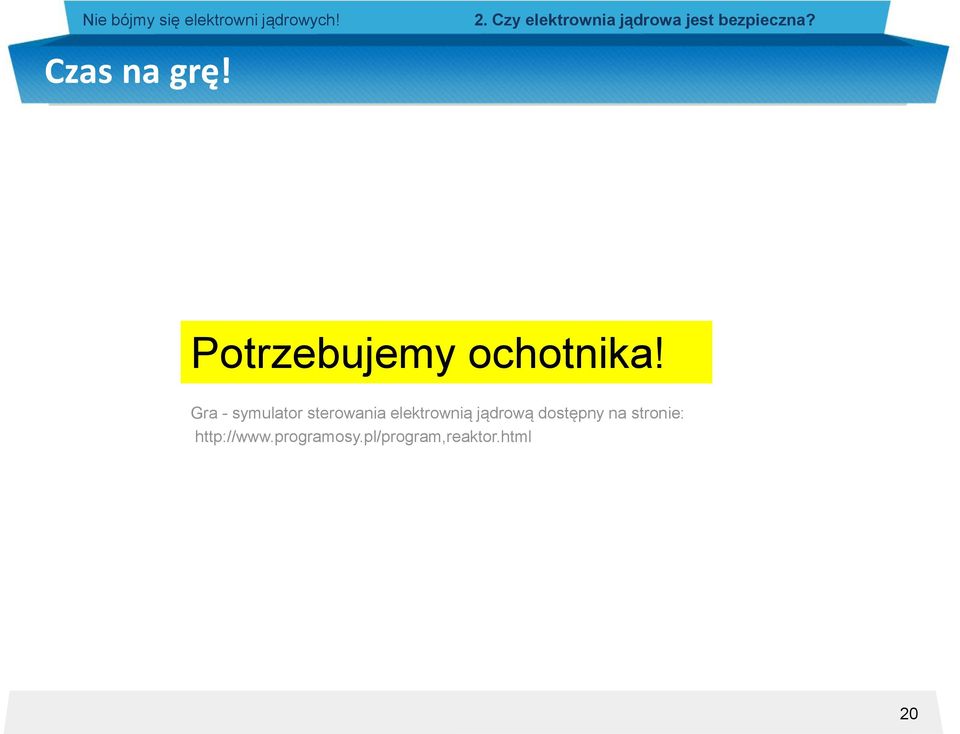

20 Czas na grę! 2. Czy elektrownia jądrowa jest bezpieczna? Potrzebujemy ochotnika! Gra - symulator sterowania elektrownią jądrową dostępny na stronie: 20

21 3. Jakie są wady i zalety elektrowni jądrowej? 3. Jakie są wady i zalety elektrowni jądrowej? 1. Duży koszt zbudowania ale potem tanie użytkowanie! 2. Problem odpadów 21

22 3. Jakie są wady i zalety elektrowni jądrowej? 3. Jakie są wady i zalety elektrowni jądrowej? Wygląd czy elektrownie jądrowe są ładne? 22

23 3. Jakie są wady i zalety elektrowni jądrowej? 3. Jakie są wady i zalety elektrowni jądrowej? Nie emituje gazów cieplarnianych CO 2 SO 2 NO 2 To co tutaj tak dymi? Niski koszt produkowanej energii Potrzebuje mało paliwa (uranu) Czyli ile? 23

24 Ile trzeba paliwa? 3. Jakie są wady i zalety elektrowni jądrowej? Roczne zapotrzebowanie dużej elektrowni Źródło energii Potrzeby Porównanie Biomasa 2000 km 2 20 x Jezioro Śniardwy 24

25 Ile trzeba paliwa? 3. Jakie są wady i zalety elektrowni jądrowej? Roczne zapotrzebowanie dużej elektrowni Źródło energii Potrzeby Porównanie Biomasa 2000 km 2 20 x Jezioro Śniardwy Wiatr 2700 sztuk x 1,5 MW 486 km 2, > Kraków 25

26 Ile trzeba paliwa? 3. Jakie są wady i zalety elektrowni jądrowej? Roczne zapotrzebowanie dużej elektrowni Źródło energii Potrzeby Porównanie Biomasa 2000 km 2 20 x Jezioro Śniardwy Wiatr 2700 sztuk x 1,5 MW 486 km 2, > Kraków Ogniwa słoneczne 23 km 2 na równiku 2555 boisk piłkarskich 26

27 Ile trzeba paliwa? 3. Jakie są wady i zalety elektrowni jądrowej? Roczne zapotrzebowanie dużej elektrowni Źródło energii Potrzeby Porównanie Biomasa 2000 km 2 20 x Jezioro Śniardwy Wiatr 2700 sztuk x 1,5 MW 486 km 2, > Kraków Ogniwa słoneczne 23 km 2 na równiku 2555 boisk piłkarskich Biogaz świń 5 km x 5 km 27

28 Ile trzeba paliwa? 3. Jakie są wady i zalety elektrowni jądrowej? Roczne zapotrzebowanie dużej elektrowni Źródło energii Potrzeby Porównanie Biomasa 2000 km 2 20 x Jezioro Śniardwy Wiatr 2700 sztuk x 1,5 MW 486 km 2 > Kraków Ogniwa słoneczne 23 km 2 na równiku 2555 boisk piłkarskich Biogaz świń 5 km x 5 km Gaz 1,2 km 3 47 piramid Cheopsa 28

29 Ile trzeba paliwa? 3. Jakie są wady i zalety elektrowni jądrowej? Roczne zapotrzebowanie dużej elektrowni Źródło energii Potrzeby Porównanie Biomasa 2000 km 2 20 x Jezioro Śniardwy Wiatr 2700 sztuk x 1,5 MW 486 km 2, > Kraków Ogniwa słoneczne 23 km 2 na równiku 2555 boisk piłkarskich Biogaz świń 5 km x 5 km Gaz 1,2 km 3 47 piramid Cheopsa Ropa naftowa t 100 supertankowców 29

30 Ile trzeba paliwa? 3. Jakie są wady i zalety elektrowni jądrowej? Roczne zapotrzebowanie dużej elektrowni Źródło energii Potrzeby Porównanie Biomasa 2000 km 2 20 x Jezioro Śniardwy Wiatr 2700 sztuk x 1,5 MW 486 km 2, > Kraków Ogniwa słoneczne 23 km 2 na równiku 2555 boisk piłkarskich Biogaz świń 5 km x 5 km Gaz 1,2 km 3 47 piramid Cheopsa Ropa naftowa t 100 supertankowców Węgiel t wagonów towarowych 30

31 Ile trzeba paliwa? 3. Jakie są wady i zalety elektrowni jądrowej? Roczne zapotrzebowanie dużej elektrowni Źródło energii Potrzeby Porównanie Biomasa 2000 km 2 20 x Jezioro Śniardwy Wiatr 2700 sztuk x 1,5 MW 486 km 2, > Kraków Ogniwa słoneczne 23 km 2 na równiku 2555 boisk piłkarskich Biogaz świń 5 km x 5 km Gaz 1,2 km 3 47 piramid Cheopsa Ropa naftowa t 100 supertankowców Węgiel t wagonów towarowych Uran 35 t UO 2 1 ciężarówka/wagon 31

32 3. Jakie są wady i zalety elektrowni jądrowej? Jaką część roku może pracować elektrownia? 60% - 70% Ponad 90%! 16% - 25% 11% 31% 32

33 A co z ekologią? 3. Jakie są wady i zalety elektrowni jądrowej? Ekologiczne źródła energii 33

34 A co z ekologią? 3. Jakie są wady i zalety elektrowni jądrowej? Ekologiczne źródła energii 34

35 Podsumujmy! 1. Co jest paliwem w elektrowni jądrowej? 2. Kto nazwie elementy takiej elektrowni?

36 Podsumujmy! 1. Co jest paliwem w elektrowni jądrowej? 2. Kto nazwie elementy takiej elektrowni? 3. Jakie są 4 bariery bezpieczeństwa? - pastylki paliwa - pręt z pastylkami - zbiornik reaktora - obudowa bezpieczeństwa 36

37 Podsumujmy! 1. Co jest paliwem w elektrowni jądrowej? 2. Kto nazwie elementy takiej elektrowni? 3. Jakie są 4 bariery bezpieczeństwa? 4. Jakie są zalety elektrowni jądrowych? Ponad 90%! 37

38 Podsumujmy! 1. Co jest paliwem w elektrowni jądrowej? 2. Kto nazwie elementy takiej elektrowni? 3. Jakie są 4 bariery bezpieczeństwa? 4. Jakie są zalety elektrowni jądrowych? 5. Jakie są wady elektrowni jądrowych? 38

39 Dziękujemy za uwagę! Kontakt ul. Rękawka 3/ Kraków Biura ul. Rakowiecka 1/3/ Warszawa ul. Iwana Pawłowa 1/ Wrocław ul. Kościuszki 31a/ Olsztyn
