WENTYLATOR STOJĄCY Z PILOTEM

Transkrypt

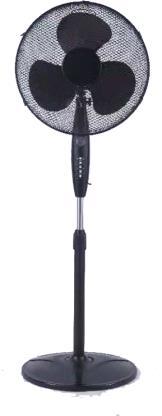

1 WENTYLATOR STOJĄCY Z PILOTEM POLISH Model Napięcie sieciowe Moc Elektryczna klasa ochrony OUSF-40G V / 50Hz 45W II Średnica 16" 3 ustawienia prędkości Funkcja oscylacji Regulowana wysokość Siatka zabezpieczająca Cicha praca silnika

2 INSTRUKCJA OBSŁUGI UWAGA: Proszę przeczytać uważnie niniejszą instrukcję obsługi! Kiedy używamy dowolnego urządzenia zasilanego elektrycznie, podstawowe środki ostrożności powinny być przestrzegane zawsze, w tym: PRZECZYTAJ UWAŻNIE CAŁĄ INSTRUKCJĘ ZANIM UŻYJESZ URZĄDZENIA PO RAZ PIERWSZY. 1. Nie wolno dotykać rękoma lub za pomocą jakiegokolwiek przedmiotu obracających się skrzydeł wentylatora. Nieostrożne obchodzenie się z wentylatorem może być przyczyną zranienia użytkownika. 2. Urządzenia nie należy używać w pobliżu źródeł substancji wilgotnych, oleistych czy substancji chemicznych, gdyż grozi to ich rozpyleniem. 3. Wentylatora nie należy ustawiać w pobliżu zasłon, ubrań i innych materiałów, które mogłyby w jakikolwiek sposób zakłócić pracę urządzenia. 4. Włączonego wentylatora nie wolno pozostawiać bez dozoru np. Opuszczać pomieszczenia bez wyłączenia urządzenia 5. Nie wolno uruchamiać urządzenia nie w pełni zmontowanego, gdyż grozi to zranieniem użytkownika. 6. Urządzenia należy używać zgodnie z jego przeznaczeniem. Nie wolno korzystać z wentylatora na zewnątrz pomieszczeń, szczególnie w czasie deszczu. 7. Nie wolno wyłączać urządzenia poprzez wyszarpywanie kabla zasilającego z gniazdka elektrycznego. Kabel zasilający należy zawsze odłączać poprzez staranne wyjęcie wtyczki z gniazdka. 8. Usuwaniem jakichkolwiek uszkodzeń urządzenia oraz jego kabla zasilającego może dokonywać jedynie autoryzowany serwis. 9. Urządzenie nie wolno zanurzać w wodzie, ani innych płynach. 10.Podczas czyszczenia należy uważać, aby nie ochlapać wodą części urządzenia mających styczność z elektrycznością. Do czyszczenia nie wolno używać alkoholu,oleju oraz innych środków chemicznych, które mogłyby spowodować uszkodzenie obudowy wiatraka. 11. To urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, umysłowej lub psychicznej, nie mające doświadczenia i wiedzy, o ile nie zostały podane nadzorowi lub zostały poinstruowane o zasadach dotyczących korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci powinny być nadzorowane w celu zapewnienia im bezpieczeństwa, i kontroli czy nie bawią się urządzeniem

3 OPIS URZĄDZENIA: 1. PŁYTA Z LOGO 2. PRZEDNIA SIATKA 3. KLIPSY 4. ŚMIGŁO 5. TYLNA SIATKA 6. ŚRUBA 7. PŁYTA PRZEDNIA SILNIKA 8. SILNIK 9. OBUDOWA SILNIKA 10. SZYJA 11. TYLNA CZĘŚC PANELU 12. ZASILACZ 13. PCB 14. PRZEDNIA CZĘŚĆ PANELU 15. RURA 16. BAZA 17. CIĘŻAR INSTRUKCJA MONTAŻU: Krok pierwszy: Z opakowania należy wyjąć podstawę wentylatora. Zmontuj rurę podtrzymującą iruchomy maszt poprzez włożenie ruchomego masztu do do rury podtrzymującej. Nakieruj cztery otwory znajdujące się na spodzie rury podtrzymującej na otwory znajdujące się w podstawie wentylatora i przykręć je do siebie. Zsuń pokrywkę dekoracyjną na dół w kierunku podstawy wentylatora, a następnie dopasuj ruchomy maszt do żądanej wysokości. Następnie dokręć złącze zewnętrzne. Krok drugi: 1) Montaż tylnej części siatki wentylatora oraz obręczy zaciskowej. Tylną część siatki załóż na walec silnika i przykręć go za pomocą nakrętki /zwróć uwagę na prawidłową stronę nakręcania nakrętki/. Na tylną część siatki załóż obręcz zaciskową I przykręć ją.2) Zainstalowanie łopaty śmigłą wiatraka.śmigła wiatraka należy nałożyć na walec silnia dopasowując je do tego walca. Śmigła należy przykręcić nasadką (4) przykręcając ja w kierunku przeciwnym do ruchu wskazówek zegara.3) Zamontowanie przedniej części siatki wentylatora. Nałóż przednią część siatki na tylną i połącz je razem za pomocą obręczy zaciskowej

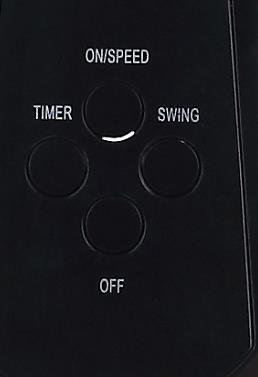

4 KONTROLA OSCYLACJI Po podłączeniu zasilania ekran ZAŚWIECI się i wyświetli wszystkie funkcje. 1. Funkcja On / Speed Naciśnięcie przycisku On/Speed powoduje uruchomienie trybu pracy wentylatora. Po pierwszym naciśnięciu średniaa prędkość wentylatora będzie działać bez oscylacji i bez timera. Drugie naciśnięcie spowoduje, że wentylatora będzie działać na najwyższą prędkośc. Trzecie nacisnięcie włączy najsłabszy tryb pracy, wentylatora. 2. Oscylacja/Swing Kontroluje oscylację 3. Zegar/Timer Naciśnięcie tego klawisza za każdym razem, będzie włączał zagara na 0,5 godziny. Każde naciśnięcie zwiększy czas pracy timera o kolejne 0,5 godziny. Łącznie: 7,5 godziny 4. Wyłączone Ten przycisk jest tylko funkcją wyłączania - 3 -

5 REMOTE CONTROL 1. TRYB Ten przycisk włącza tryb pracy wentylatora "Nawiew nauralny" "Nawiew normalny " "Nawiew do spania" 2. Wyłączony Funkcja wyłączona 3. Zegar/Timer Naciśnięcie tego klawisza za każdym razem, będzie włączał zagara na 0,5 godziny. Każde naciśnięcie zwiększy czas pracy timera o kolejne 0,5 godziny. Łącznie: 7,5 godziny 4. Oscylacja Oscylacja 5. Włącz / prędkość Kontrola prędkości Za pomocą pilota można zdalnie sterować wszystkimi tymi funkcjami, naciskając odpowiednie przyciski na pilocie. Ustawienie nawiewu: 1) Ustawienie kierunku nawiewu. Czaszę wentylatora można poruszać w pionie góra i dół. 2) Ustawienie oscylacji czaszy /ruch w poziomie/. Po uwolnieniu przycisku czasza wentylatora będzie poruszała się w prawo i lewo. 3) Ustawienie nasilenia nawiewu zwiększanie lub zmniejszanie obrotów. Naciskając przyciski można ustawić siłę nawiewu/mała, średnia i duża/. Usterki do usunięcia we własnym zakresie; Po podłączeniu do źródła zasilania skrzydło wentylatora nie obraca się. Należy wówczas sprawdzić czy podłączenia do źródła zasilania dokonano prawidłowo albo czy skrzydło nie opiera się o czaszę ochronną. Jeżeli po uruchomieniu wentylatora słyszalny jest nieprzyjemny dźwięk, wówczas: Skrzydła zostały zakręcone zbyt mocno na walcu silnika

6 Rowek znajdujący się na tyle skrzydeł został źle dopasowany do walca silnika. Czasza wentylatora została uszkodzona i dotyka do skrzydła. CZYSZCZENIE: 1. Przed rozpoczęciem czyszczenia urządzenie należy odłączyć od źródła zasilania. 2. Wentylator należy czyścić przy pomocy wilgotnej szmatki zanurzonej w delikatnym płynie do mycia naczyń. Nie wolno używać szorstkich środków czyszczących.urządzenia nie wolno zanurzać w wodzie. 3. Przed rozpoczęciem używania należy corocznie wkropić kilka kropel oleju w łożyska silnika. Opakowania Sprzętu firmy MYDOMO są z materiałów poddawanych recyklingowi! Aby chronić środowisko, proszę wyrzucać urządzenia w wyznaczonych dla tego miescach

7 KARTA GWARANCJI Typ produktu Model Numer seryjny WENTYLATOR MYDOMO OUSF-40G Data zakupu Sklep(adres i telefon) Sprzedawca Kupujący Adres i telefon Podpis Gwarancja Serwis Warunki, w których gwarancja jest ważna: Sprzęt na gwarancji są przyjmowane tylko wtedy, gdy są: W stanie nieuszkodzonym Oczyszczone Dostarczone w orygynalnym opakowaniu Wszystkie akcesoria i dokumenty Uszkodzenie urządzenia: 1. Przeczytaj dokładnie warunki, w których gwarancja jest ważna. 2. Skontaktuj się z autoryzowanym serwisem lub lokalu, z którego urządzenie zostało zakupione

8 Karta gwarancyjna Szanowni Państwo, dziękujemy że zaufaliście MYDOMO. MYDOMO wraż z dystrebutorem i importerem daje gwarancję jakości zakupionych prodoktów pod Ustawy Ochrony Konkurencji i Konsumentów, wszystkie obowiązkowe standardy i warunki poniżej, od datę zakupu.gwarancja nie dotyczy uszkodzenia powstałe w wyniku niewłasciwego użytkowania, dokonywania napraw przez osoby nieupoważnione oraz uszkodzenia mechaniczny.wady lub uszkodzenia towaru ujawniony w okresie gwarancyjnym usuwany będą bezplatnie. Gwarancja: 1.Gwarancja jest ważna tylko wtedy, gdy karta gwarancyjna jest wypełniona całkowicie i czytelnie w momencie odbioru towaru : data sprzedaży, nazwę, pieczęć sprzedawcy oraz podpis klienta. W przypadku braku powyższych wpisów urządzenie nie zostanie przyjete do naprawy. Karta gwarancyjna jest ważna łącznie z dowód dokumentu zakupu (paragon,faktura). UWAGA! Fałszywe, nieprawidłowe lub niekompletne wypełniona gwarancja będzie nieważna. 2. W chwili sprzedaży leasingowej okres gwarancji rozpoczyna się od momentu otrzymania towaru. 3.Gwarancja nie obejmuje: 3.1. Zewnętrzne kable połączeniowe i wszystkie inne materiały i akcesoria, które nie mają numeru seryjnego. 3.2 Powierchniowe uszkodzenia korpusu urządzenia, zadrapany teflon, emalia lub inne specjalne powłoki, a także wynikjące z normalnego zużycia elementów mechanicznych podlegających zużyciu podczas normalnego urzytkowania, takie jak osie, paski klinowe itp Lampy i żarówki. Wymiana sprzętu można odmówić, jeżeli: 4.1. Nie jest przestrzegana instrukcja przechowywania, instalacji i eksploatacji określonych w instrukcji urządzenia Kiedy jest róznica między danymi w dokumentach i samego produktu, lub jeśli płytka z numerem seryjnym zostały usunięte lub zastąpione w jakikolwiek sposób Kiedy jest dokonywana naprawa lub próby naprawy przez kupującego lub osoby nieopoważnionej Kiedy urządzenie jest używane do celów komercyjnych (innych niż "użytku domowego"). 4.5 Gdy szkoda została wyrządzona przez zewnętrzne czynniki (płyny, smary, kreda, kurz w dużych ilościach, owady, itp.) w ramach działania agresywnego środowiska zewnętrznego lub niewykonywania czynności zabezpieczających urządzenie Kiedy wada jest spowodowana wstrząsem oraz przeciążeniami: mechanicznym lub elektrycznym, wynikającym z zaniedbania, podczas transportu lub klęskami żywiołowymi (wyładowania atmosferyczne, powodzie, itp.). W porażeniach prądem elektrycznym lub awarii w zasilaniu lub z innych przyczyn poza kontrolą importera lub siły wyższej. Normalnie, te zagrożenia są pokrywane przez sprawcę lub zakłądu ubezpieczeniowego. Polska Sieć Serwisowa ARCONET INFOLINIA : infolinia@arconet.pl - 7 -

9 MyDOMO Poland Sp.z o.o MyDOMO Poland Sp.z o.o, ul.kierbedzia 4 Polska,Warszawa DEKLARACJA ZGODNOŚCI Importer: MyDOMO Poland Sp.z o.o Adres: ul.kierbedzia 4 Warszawa Marka handlowa: Produkt: Model: MYDOMO WENTYLATOR OUSF-40G Deklaruje, że wyrób spełnia następujące wymagania i standardy: EN :2017 EN :2014 EN :2013 EN :2015 EN :2009,EN :2006+A1: 2008+A2: 2010 EN : 2012 EN : 2014+A1: 2017 EN :2010, EN :2004 Oświadczam, że wymieniony produkt jest z Chin. Importer dla Polska : MyDOMO Poland Sp.z o.o, ul.kierbedzia 4 Polska,Warszawa Importer UE : VLADI Ltd, Plovdiv 4000, str. Osmi mart nr. 1, et. 2 Produkt posiada oznakowanie CE. Rok umieszczenia Warszawa - 8 -
