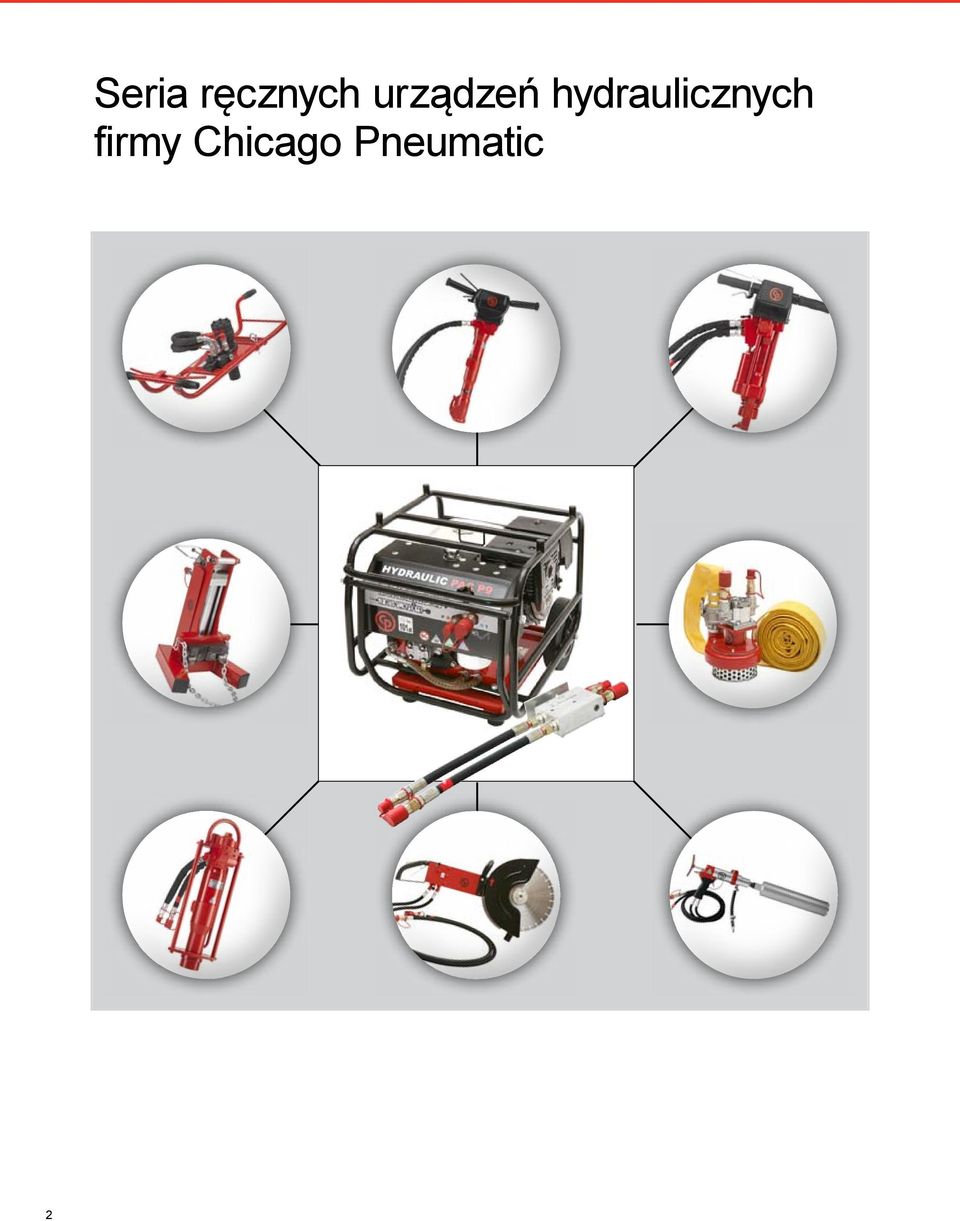

2 Seria ręcznych urządzeń hydraulicznych firmy Chicago Pneumatic 2

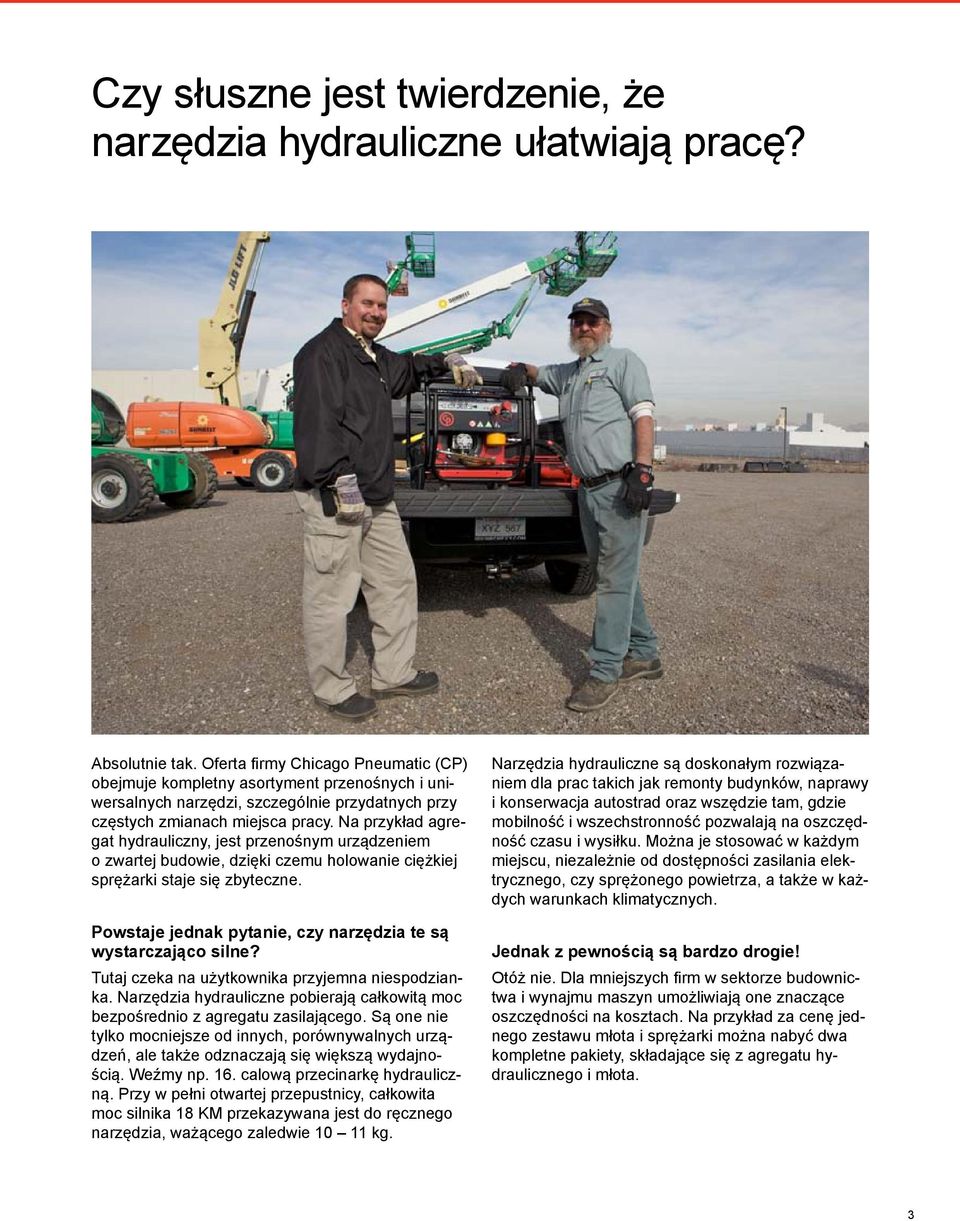

3 Czy słuszne jest twierdzenie, że narzędzia hydrauliczne ułatwiają pracę? Absolutnie tak. Oferta firmy Chicago Pneumatic (CP) obejmuje kompletny asortyment przenośnych i uniwersalnych narzędzi, szczególnie przydatnych przy częstych zmianach miejsca pracy. Na przykład agregat hydrauliczny, jest przenośnym urządzeniem o zwartej budowie, dzięki czemu holowanie ciężkiej sprężarki staje się zbyteczne. Powstaje jednak pytanie, czy narzędzia te są wystarczająco silne? Tutaj czeka na użytkownika przyjemna niespodzianka. Narzędzia hydrauliczne pobierają całkowitą moc bezpośrednio z agregatu zasilającego. Są one nie tylko mocniejsze od innych, porównywalnych urządzeń, ale także odznaczają się większą wydajnością. Weźmy np. 16. calową przecinarkę hydrauliczną. Przy w pełni otwartej przepustnicy, całkowita moc silnika 18 KM przekazywana jest do ręcznego narzędzia, ważącego zaledwie kg. Narzędzia hydrauliczne są doskonałym rozwiązaniem dla prac takich jak remonty budynków, naprawy i konserwacja autostrad oraz wszędzie tam, gdzie mobilność i wszechstronność pozwalają na oszczędność czasu i wysiłku. Można je stosować w każdym miejscu, niezależnie od dostępności zasilania elektrycznego, czy sprężonego powietrza, a także w każdych warunkach klimatycznych. Jednak z pewnością są bardzo drogie! Otóż nie. Dla mniejszych firm w sektorze budownictwa i wynajmu maszyn umożliwiają one znaczące oszczędności na kosztach. Na przykład za cenę jednego zestawu młota i sprężarki można nabyć dwa kompletne pakiety, składające się z agregatu hydraulicznego i młota. 3

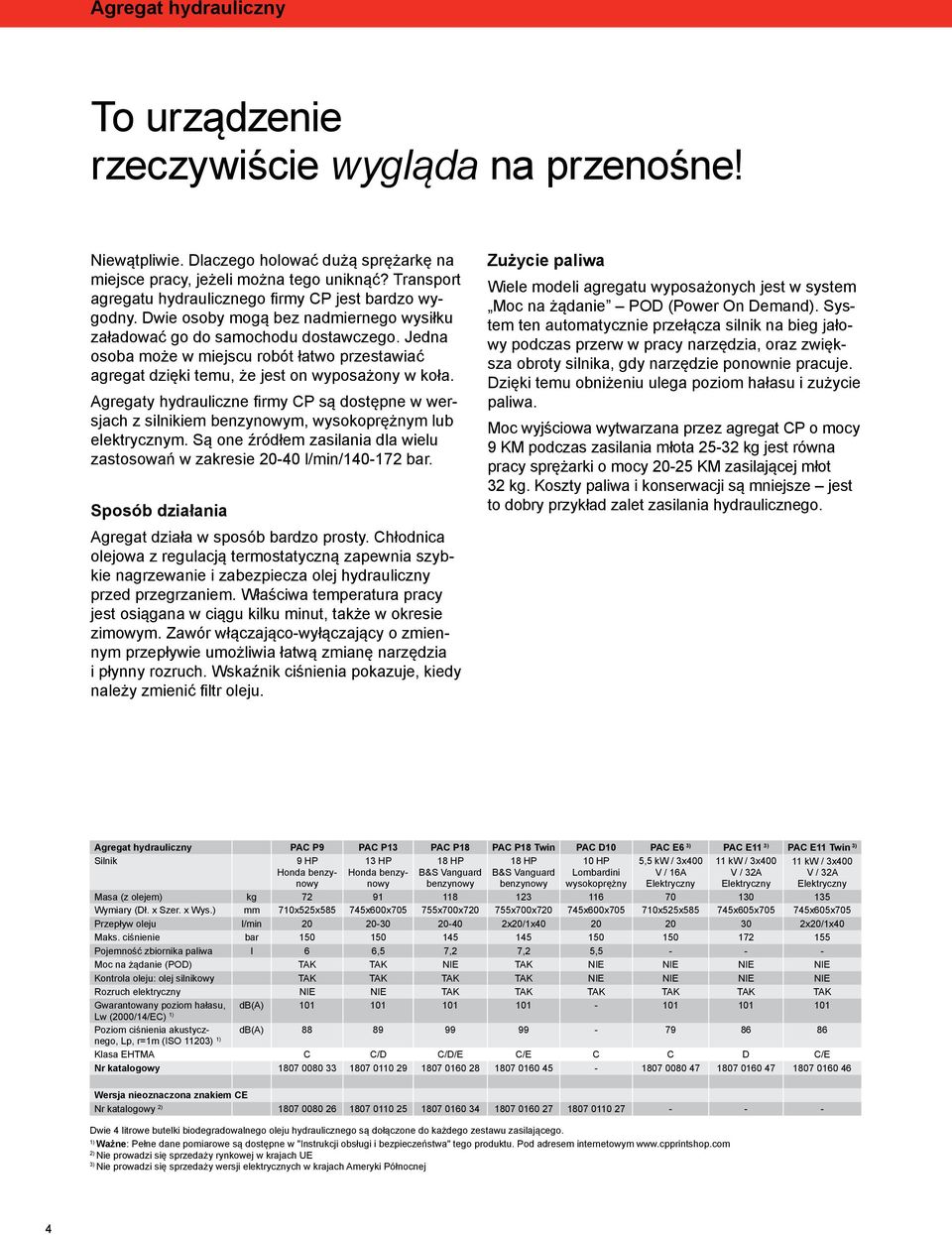

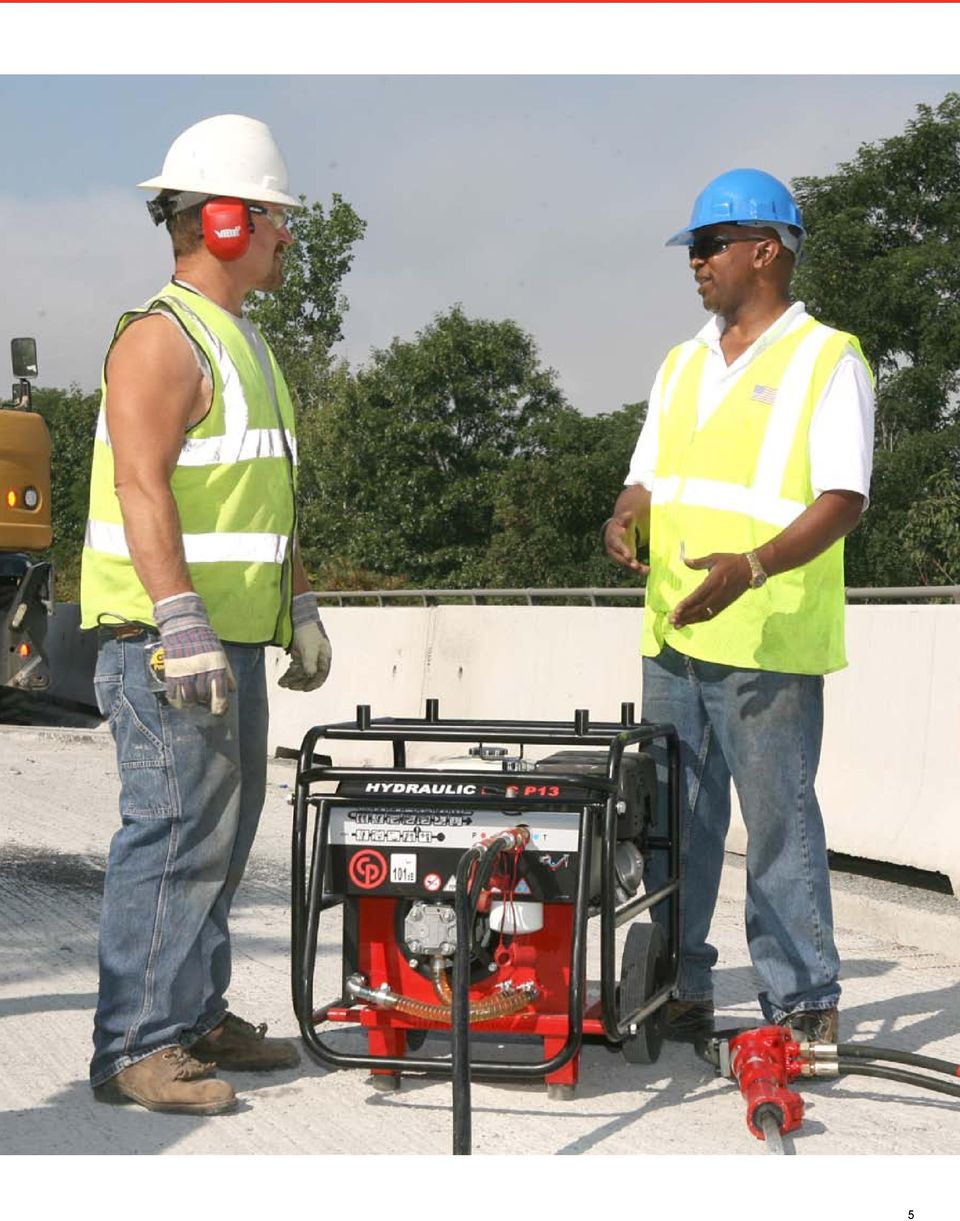

4 Agregat hydrauliczny To urządzenie rzeczywiście wygląda na przenośne! Niewątpliwie. Dlaczego holować dużą sprężarkę na miejsce pracy, jeżeli można tego uniknąć? Transport agregatu hydraulicznego firmy CP jest bardzo wygodny. Dwie osoby mogą bez nadmiernego wysiłku załadować go do samochodu dostawczego. Jedna osoba może w miejscu robót łatwo przestawiać agregat dzięki temu, że jest on wyposażony w koła. Agregaty hydrauliczne firmy CP są dostępne w wersjach z silnikiem benzynowym, wysokoprężnym lub elektrycznym. Są one źródłem zasilania dla wielu zastosowań w zakresie l/min/ bar. Sposób działania Agregat działa w sposób bardzo prosty. Chłodnica olejowa z regulacją termostatyczną zapewnia szybkie nagrzewanie i zabezpiecza olej hydrauliczny przed przegrzaniem. Właściwa temperatura pracy jest osiągana w ciągu kilku minut, także w okresie zimowym. Zawór włączająco-wyłączający o zmiennym przepływie umożliwia łatwą zmianę narzędzia i płynny rozruch. Wskaźnik ciśnienia pokazuje, kiedy należy zmienić filtr oleju. Zużycie paliwa Wiele modeli agregatu wyposażonych jest w system Moc na żądanie POD (Power On Demand). System ten automatycznie przełącza silnik na bieg jałowy podczas przerw w pracy narzędzia, oraz zwiększa obroty silnika, gdy narzędzie ponownie pracuje. Dzięki temu obniżeniu ulega poziom hałasu i zużycie paliwa. Moc wyjściowa wytwarzana przez agregat CP o mocy 9 KM podczas zasilania młota kg jest równa pracy sprężarki o mocy KM zasilającej młot 32 kg. Koszty paliwa i konserwacji są mniejsze jest to dobry przykład zalet zasilania hydraulicznego. Agregat hydrauliczny PAC P9 PAC P13 PAC P18 PAC P18 Twin PAC D10 PAC E6 3) PAC E11 3) PAC E11 Twin 3) Silnik 9 HP Honda benzynowy 13 HP Honda benzynowy 18 HP B&S Vanguard benzynowy 18 HP B&S Vanguard benzynowy 10 HP Lombardini wysokoprężny 5,5 kw / 3x400 V / 16A Elektryczny 11 kw / 3x400 V / 32A Elektryczny 11 kw / 3x400 V / 32A Elektryczny Masa (z olejem) kg Wymiary (Dł. x Szer. x Wys.) mm 710x525x x600x x700x x700x x600x x525x x605x x605x705 Przepływ oleju l/min x20/1x x20/1x40 Maks. ciśnienie bar Pojemność zbiornika paliwa l 6 6,5 7,2 7,2 5, Moc na żądanie (POD) TAK TAK NIE TAK NIE NIE NIE NIE Kontrola oleju: olej silnikowy TAK TAK TAK TAK NIE NIE NIE NIE Rozruch elektryczny NIE NIE TAK TAK TAK TAK TAK TAK Gwarantowany poziom hałasu, db(a) Lw (2000/14/EC) Poziom ciśnienia akustycznego, db(a) Lp, r=1m (ISO 11203) Klasa EHTMA C C/D C/D/E C/E C C D C/E Nr katalogowy Wersja nieoznaczona znakiem CE Nr katalogowy 2) Dwie 4 litrowe butelki biodegradowalnego oleju hydraulicznego są dołączone do każdego zestawu zasilającego. Ważne: Pełne dane pomiarowe są dostępne w "Instrukcji obsługi i bezpieczeństwa" tego produktu. Pod adresem internetowym 2) Nie prowadzi się sprzedaży rynkowej w krajach UE 3) Nie prowadzi się sprzedaży wersji elektrycznych w krajach Ameryki Północnej 4

5 5

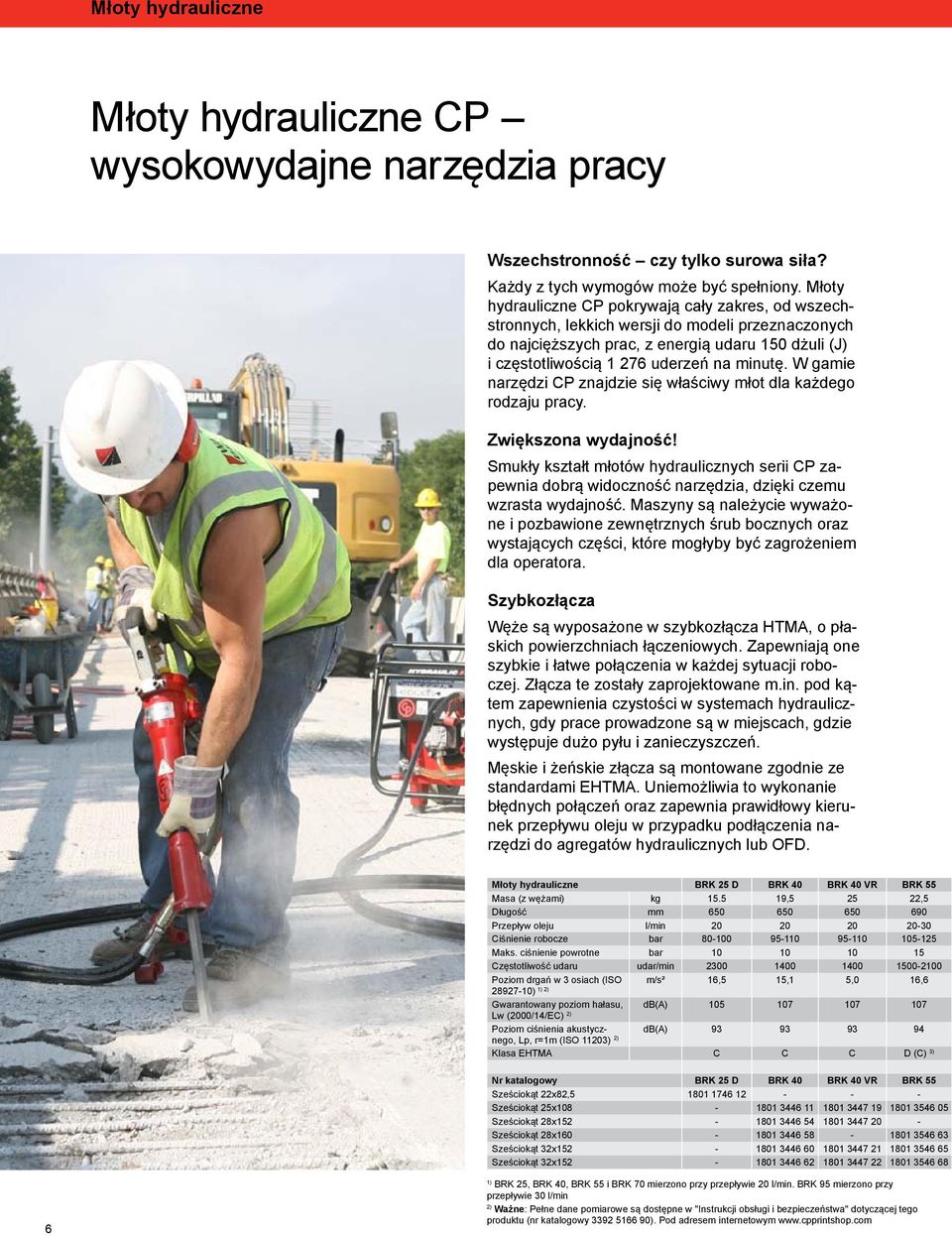

6 Młoty hydrauliczne Młoty hydrauliczne CP wysokowydajne narzędzia pracy Wszechstronność czy tylko surowa siła? Każdy z tych wymogów może być spełniony. Młoty hydrauliczne CP pokrywają cały zakres, od wszechstronnych, lekkich wersji do modeli przeznaczonych do najcięższych prac, z energią udaru 150 dżuli (J) i częstotliwością uderzeń na minutę. W gamie narzędzi CP znajdzie się właściwy młot dla każdego rodzaju pracy. Zwiększona wydajność! Smukły kształt młotów hydraulicznych serii CP zapewnia dobrą widoczność narzędzia, dzięki czemu wzrasta wydajność. Maszyny są należycie wyważone i pozbawione zewnętrznych śrub bocznych oraz wystających części, które mogłyby być zagrożeniem dla operatora. Szybkozłącza Węże są wyposażone w szybkozłącza HTMA, o płaskich powierzchniach łączeniowych. Zapewniają one szybkie i łatwe połączenia w każdej sytuacji roboczej. Złącza te zostały zaprojektowane m.in. pod kątem zapewnienia czystości w systemach hydraulicznych, gdy prace prowadzone są w miejscach, gdzie występuje dużo pyłu i zanieczyszczeń. Męskie i żeńskie złącza są montowane zgodnie ze standardami EHTMA. Uniemożliwia to wykonanie błędnych połączeń oraz zapewnia prawidłowy kierunek przepływu oleju w przypadku podłączenia narzędzi do agregatów hydraulicznych lub OFD. Młoty hydrauliczne BRK 25 D BRK 40 BRK 40 VR BRK 55 Masa (z wężami) kg , ,5 Długość mm Przepływ oleju l/min Ciśnienie robocze bar Maks. ciśnienie powrotne bar Częstotliwość udaru udar/min Poziom drgań w 3 osiach (ISO m/s² 16,5 15,1 5,0 16, ) 2) Gwarantowany poziom hałasu, db(a) Lw (2000/14/EC) 2) Poziom ciśnienia akustycznego, db(a) Lp, r=1m (ISO 11203) 2) Klasa EHTMA C C C D (C) 3) Nr katalogowy BRK 25 D BRK 40 BRK 40 VR BRK 55 Sześciokąt 22x82, Sześciokąt 25x Sześciokąt 28x Sześciokąt 28x Sześciokąt 32x Sześciokąt 32x BRK 25, BRK 40, BRK 55 i BRK 70 mierzono przy przepływie 20 l/min. BRK 95 mierzono przy przepływie 30 l/min 2) Ważne: Pełne dane pomiarowe są dostępne w "Instrukcji obsługi i bezpieczeństwa" dotyczącej tego produktu (nr katalogowy ). Pod adresem internetowym

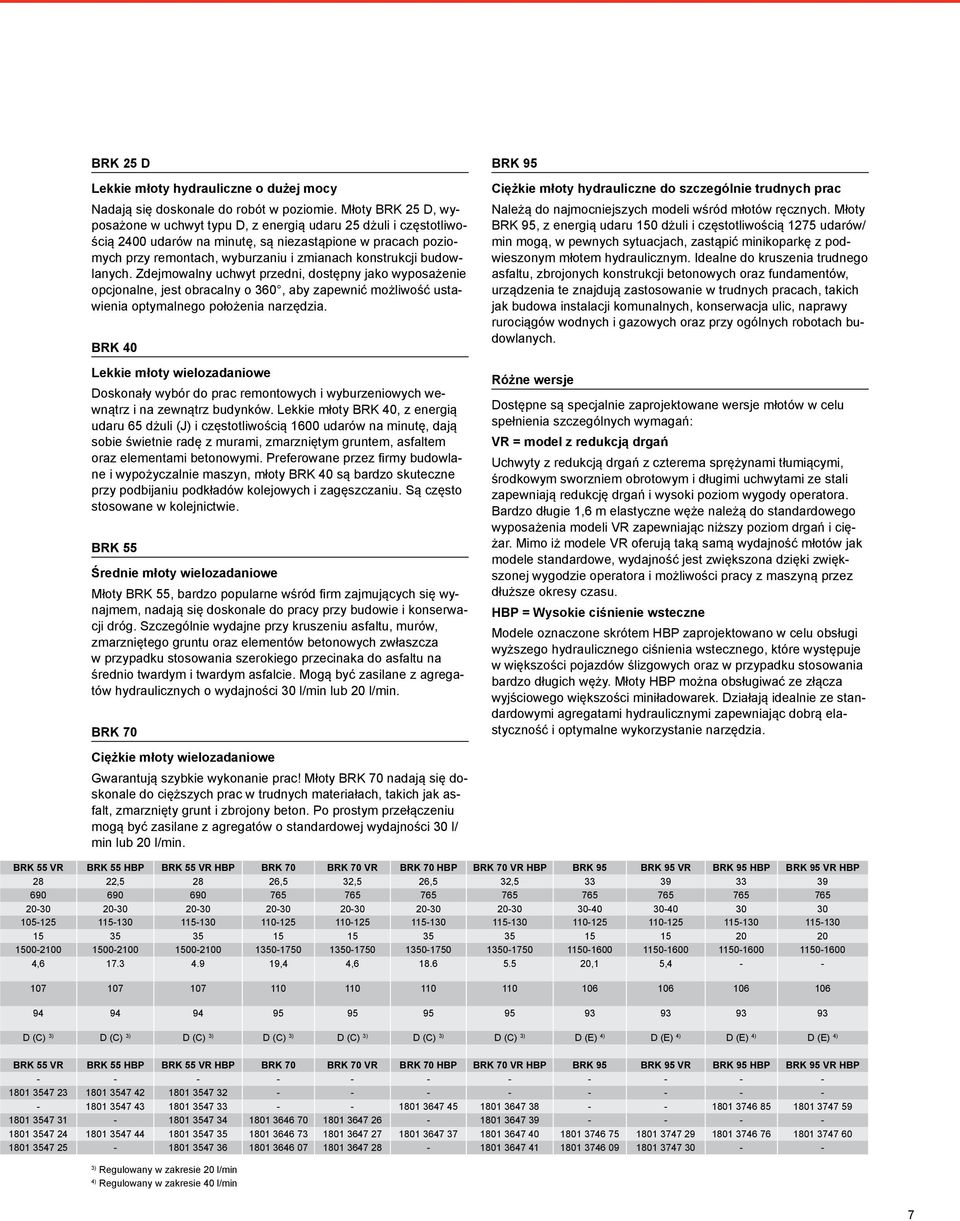

7 BRK 25 D Lekkie młoty hydrauliczne o dużej mocy Nadają się doskonale do robót w poziomie. Młoty BRK 25 D, wyposażone w uchwyt typu D, z energią udaru 25 dżuli i częstotliwością 2400 udarów na minutę, są niezastąpione w pracach poziomych przy remontach, wyburzaniu i zmianach konstrukcji budowlanych. Zdejmowalny uchwyt przedni, dostępny jako wyposażenie opcjonalne, jest obracalny o 360, aby zapewnić możliwość ustawienia optymalnego położenia narzędzia. BRK 40 Lekkie młoty wielozadaniowe Doskonały wybór do prac remontowych i wyburzeniowych wewnątrz i na zewnątrz budynków. Lekkie młoty BRK 40, z energią udaru 65 dżuli (J) i częstotliwością 1600 udarów na minutę, dają sobie świetnie radę z murami, zmarzniętym gruntem, asfaltem oraz elementami betonowymi. Preferowane przez firmy budowlane i wypożyczalnie maszyn, młoty BRK 40 są bardzo skuteczne przy podbijaniu podkładów kolejowych i zagęszczaniu. Są często stosowane w kolejnictwie. BRK 55 Średnie młoty wielozadaniowe Młoty BRK 55, bardzo popularne wśród firm zajmujących się wynajmem, nadają się doskonale do pracy przy budowie i konserwacji dróg. Szczególnie wydajne przy kruszeniu asfaltu, murów, zmarzniętego gruntu oraz elementów betonowych zwłaszcza w przypadku stosowania szerokiego przecinaka do asfaltu na średnio twardym i twardym asfalcie. Mogą być zasilane z agregatów hydraulicznych o wydajności 30 l/min lub 20 l/min. BRK 70 BRK 95 Ciężkie młoty hydrauliczne do szczególnie trudnych prac Należą do najmocniejszych modeli wśród młotów ręcznych. Młoty BRK 95, z energią udaru 150 dżuli i częstotliwością 1275 udarów/ min mogą, w pewnych sytuacjach, zastąpić minikoparkę z podwieszonym młotem hydraulicznym. Idealne do kruszenia trudnego asfaltu, zbrojonych konstrukcji betonowych oraz fundamentów, urządzenia te znajdują zastosowanie w trudnych pracach, takich jak budowa instalacji komunalnych, konserwacja ulic, naprawy rurociągów wodnych i gazowych oraz przy ogólnych robotach budowlanych. Różne wersje Dostępne są specjalnie zaprojektowane wersje młotów w celu spełnienia szczególnych wymagań: VR = model z redukcją drgań Uchwyty z redukcją drgań z czterema sprężynami tłumiącymi, środkowym sworzniem obrotowym i długimi uchwytami ze stali zapewniają redukcję drgań i wysoki poziom wygody operatora. Bardzo długie 1,6 m elastyczne węże należą do standardowego wyposażenia modeli VR zapewniając niższy poziom drgań i ciężar. Mimo iż modele VR oferują taką samą wydajność młotów jak modele standardowe, wydajność jest zwiększona dzięki zwiększonej wygodzie operatora i możliwości pracy z maszyną przez dłuższe okresy czasu. HBP = Wysokie ciśnienie wsteczne Modele oznaczone skrótem HBP zaprojektowano w celu obsługi wyższego hydraulicznego ciśnienia wstecznego, które występuje w większości pojazdów ślizgowych oraz w przypadku stosowania bardzo długich węży. Młoty HBP można obsługiwać ze złącza wyjściowego większości miniładowarek. Działają idealnie ze standardowymi agregatami hydraulicznymi zapewniając dobrą elastyczność i optymalne wykorzystanie narzędzia. Ciężkie młoty wielozadaniowe Gwarantują szybkie wykonanie prac! Młoty BRK 70 nadają się doskonale do cięższych prac w trudnych materiałach, takich jak asfalt, zmarznięty grunt i zbrojony beton. Po prostym przełączeniu mogą być zasilane z agregatów o standardowej wydajności 30 l/ min lub 20 l/min. BRK 55 VR BRK 55 HBP BRK 55 VR HBP BRK 70 BRK 70 VR BRK 70 HBP BRK 70 VR HBP BRK 95 BRK 95 VR BRK 95 HBP BRK 95 VR HBP 28 22, ,5 32,5 26,5 32, , ,4 4, ,1 5, D (C) 3) D (C) 3) D (C) 3) D (C) 3) D (C) 3) D (C) 3) D (C) 3) D (E) 4) D (E) 4) D (E) 4) D (E) 4) BRK 55 VR BRK 55 HBP BRK 55 VR HBP BRK 70 BRK 70 VR BRK 70 HBP BRK 70 VR HBP BRK 95 BRK 95 VR BRK 95 HBP BRK 95 VR HBP ) Regulowany w zakresie 20 l/min 4) Regulowany w zakresie 40 l/min 7

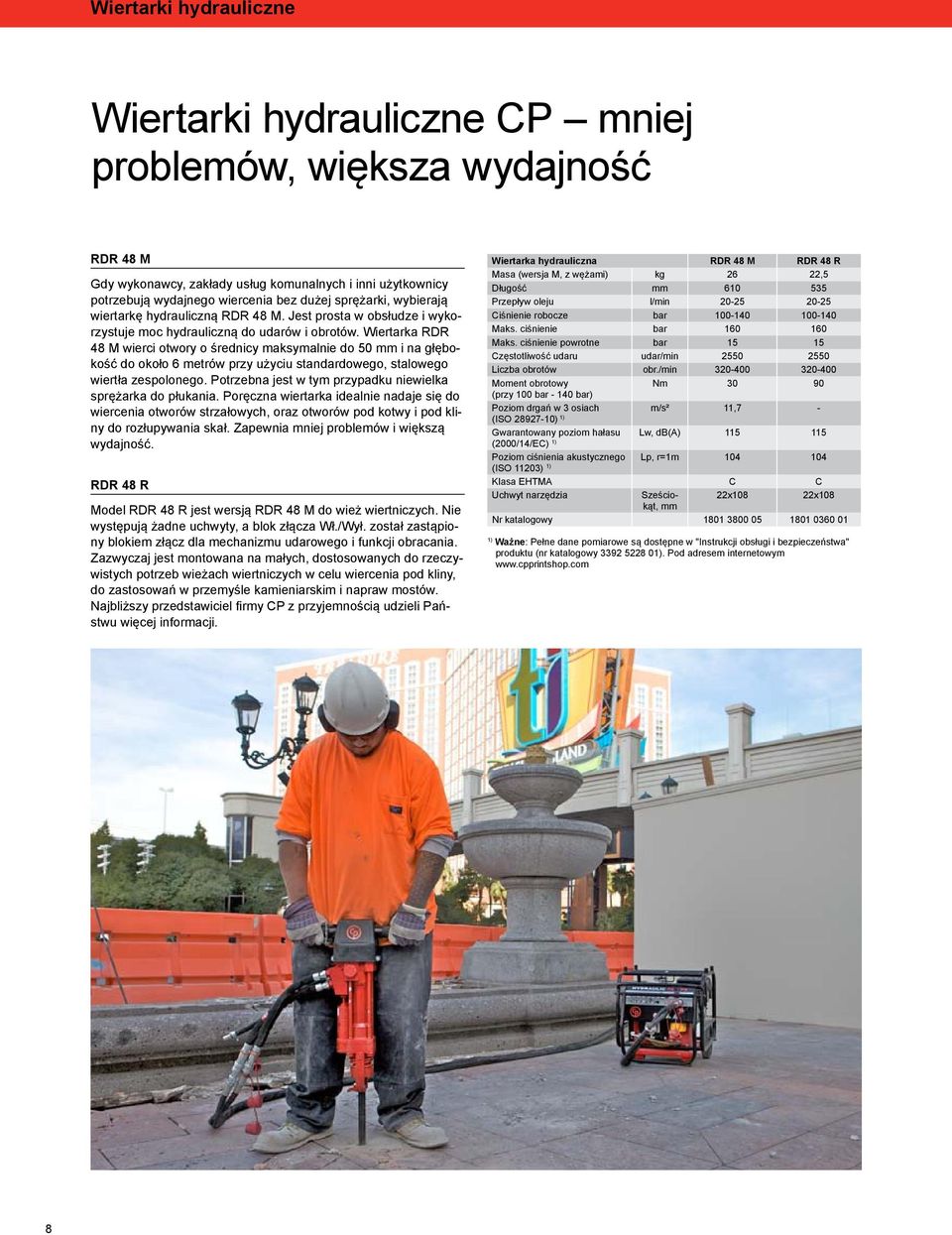

8 Wiertarki hydrauliczne Wiertarki hydrauliczne CP mniej problemów, większa wydajność RDR 48 M Gdy wykonawcy, zakłady usług komunalnych i inni użytkownicy potrzebują wydajnego wiercenia bez dużej sprężarki, wybierają wiertarkę hydrauliczną RDR 48 M. Jest prosta w obsłudze i wykorzystuje moc hydrauliczną do udarów i obrotów. Wiertarka RDR 48 M wierci otwory o średnicy maksymalnie do 50 mm i na głębokość do około 6 metrów przy użyciu standardowego, stalowego wiertła zespolonego. Potrzebna jest w tym przypadku niewielka sprężarka do płukania. Poręczna wiertarka idealnie nadaje się do wiercenia otworów strzałowych, oraz otworów pod kotwy i pod kliny do rozłupywania skał. Zapewnia mniej problemów i większą wydajność. RDR 48 R Model RDR 48 R jest wersją RDR 48 M do wież wiertniczych. Nie występują żadne uchwyty, a blok złącza Wł./Wył. został zastąpiony blokiem złącz dla mechanizmu udarowego i funkcji obracania. Zazwyczaj jest montowana na małych, dostosowanych do rzeczywistych potrzeb wieżach wiertniczych w celu wiercenia pod kliny, do zastosowań w przemyśle kamieniarskim i napraw mostów. Najbliższy przedstawiciel firmy CP z przyjemnością udzieli Państwu więcej informacji. Wiertarka hydrauliczna RDR 48 M RDR 48 R Masa (wersja M, z wężami) kg 26 22,5 Długość mm Przepływ oleju l/min Ciśnienie robocze bar Maks. ciśnienie bar Maks. ciśnienie powrotne bar Częstotliwość udaru udar/min Liczba obrotów obr./min Moment obrotowy Nm (przy 100 bar bar) Poziom drgań w 3 osiach m/s² 11,7 - (ISO ) Gwarantowany poziom hałasu Lw, db(a) (2000/14/EC) Poziom ciśnienia akustycznego Lp, r=1m (ISO 11203) Klasa EHTMA C C Uchwyt narzędzia Sześciokąt, 22x108 22x108 mm Nr katalogowy Ważne: Pełne dane pomiarowe są dostępne w "Instrukcji obsługi i bezpieczeństwa" produktu (nr katalogowy Pod adresem internetowym 8

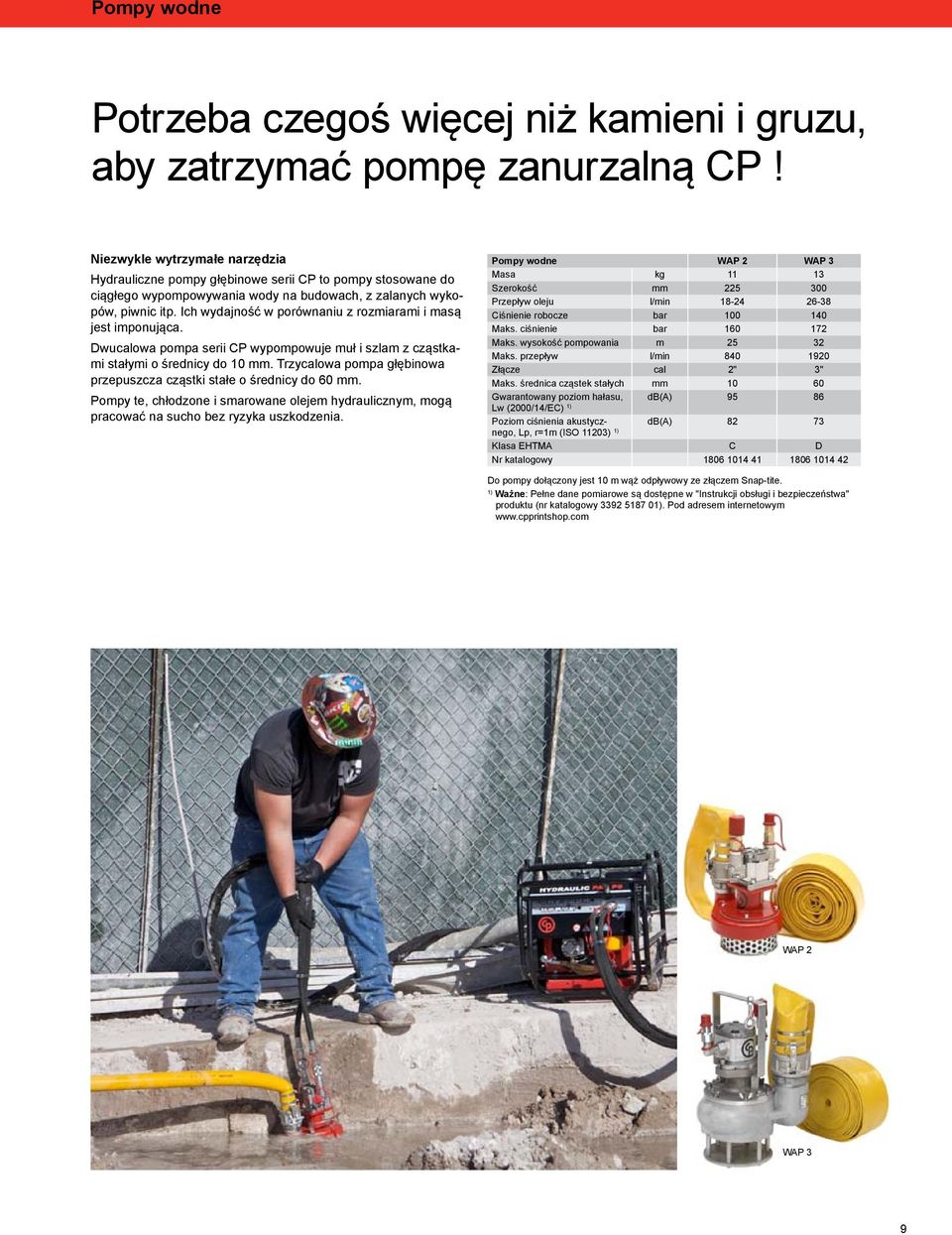

9 Pompy wodne Potrzeba czegoś więcej niż kamieni i gruzu, aby zatrzymać pompę zanurzalną CP! Niezwykle wytrzymałe narzędzia Hydrauliczne pompy głębinowe serii CP to pompy stosowane do ciągłego wypompowywania wody na budowach, z zalanych wykopów, piwnic itp. Ich wydajność w porównaniu z rozmiarami i masą jest imponująca. Dwucalowa pompa serii CP wypompowuje muł i szlam z cząstkami stałymi o średnicy do 10 mm. Trzycalowa pompa głębinowa przepuszcza cząstki stałe o średnicy do 60 mm. Pompy te, chłodzone i smarowane olejem hydraulicznym, mogą pracować na sucho bez ryzyka uszkodzenia. Pompy wodne WAP 2 WAP 3 Masa kg Szerokość mm Przepływ oleju l/min Ciśnienie robocze bar Maks. ciśnienie bar Maks. wysokość pompowania m Maks. przepływ l/min Złącze cal 2" 3" Maks. średnica cząstek stałych mm Gwarantowany poziom hałasu, db(a) Lw (2000/14/EC) Poziom ciśnienia akustycznego, db(a) Lp, r=1m (ISO 11203) Klasa EHTMA C D Nr katalogowy Do pompy dołączony jest 10 m wąż odpływowy ze złączem Snap-tite. Ważne: Pełne dane pomiarowe są dostępne w "Instrukcji obsługi i bezpieczeństwa" produktu (nr katalogowy Pod adresem internetowym WAP 2 WAP 3 9

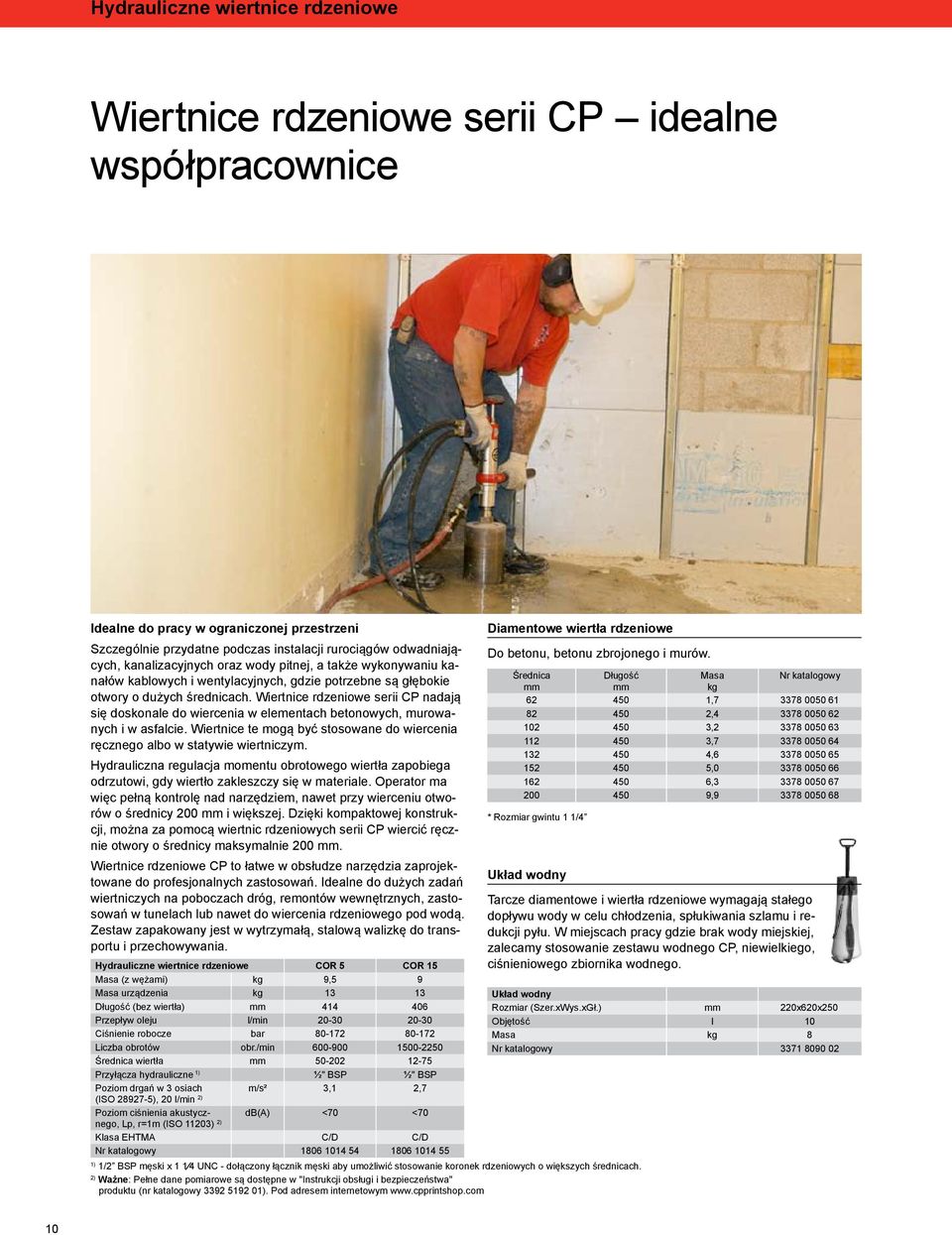

10 Hydrauliczne wiertnice rdzeniowe Wiertnice rdzeniowe serii CP idealne współpracownice Idealne do pracy w ograniczonej przestrzeni Szczególnie przydatne podczas instalacji rurociągów odwadniających, kanalizacyjnych oraz wody pitnej, a także wykonywaniu kanałów kablowych i wentylacyjnych, gdzie potrzebne są głębokie otwory o dużych średnicach. Wiertnice rdzeniowe serii CP nadają się doskonale do wiercenia w elementach betonowych, murowanych i w asfalcie. Wiertnice te mogą być stosowane do wiercenia ręcznego albo w statywie wiertniczym. Hydrauliczna regulacja momentu obrotowego wiertła zapobiega odrzutowi, gdy wiertło zakleszczy się w materiale. Operator ma więc pełną kontrolę nad narzędziem, nawet przy wierceniu otworów o średnicy 200 mm i większej. Dzięki kompaktowej konstrukcji, można za pomocą wiertnic rdzeniowych serii CP wiercić ręcznie otwory o średnicy maksymalnie 200 mm. Wiertnice rdzeniowe CP to łatwe w obsłudze narzędzia zaprojektowane do profesjonalnych zastosowań. Idealne do dużych zadań wiertniczych na poboczach dróg, remontów wewnętrznych, zastosowań w tunelach lub nawet do wiercenia rdzeniowego pod wodą. Zestaw zapakowany jest w wytrzymałą, stalową walizkę do transportu i przechowywania. Hydrauliczne wiertnice rdzeniowe COR 5 COR 15 Masa (z wężami) kg 9,5 9 Masa urządzenia kg Długość (bez wiertła) mm Przepływ oleju l/min Ciśnienie robocze bar Liczba obrotów obr./min Średnica wiertła mm Przyłącza hydrauliczne ½" BSP ½" BSP Poziom drgań w 3 osiach m/s² 3,1 2,7 (ISO ), 20 l/min 2) Poziom ciśnienia akustycznego, db(a) <70 <70 Lp, r=1m (ISO 11203) 2) Klasa EHTMA C/D C/D Nr katalogowy Diamentowe wiertła rdzeniowe Do betonu, betonu zbrojonego i murów. 1/2 BSP męski x UNC - dołączony łącznik męski aby umożliwić stosowanie koronek rdzeniowych o większych średnicach. 2) Ważne: Pełne dane pomiarowe są dostępne w "Instrukcji obsługi i bezpieczeństwa" produktu (nr katalogowy Pod adresem internetowym Średnica Długość Masa Nr katalogowy mm mm kg , , , , , , , , * Rozmiar gwintu 1 1/4 Układ wodny Tarcze diamentowe i wiertła rdzeniowe wymagają stałego dopływu wody w celu chłodzenia, spłukiwania szlamu i redukcji pyłu. W miejscach pracy gdzie brak wody miejskiej, zalecamy stosowanie zestawu wodnego CP, niewielkiego, ciśnieniowego zbiornika wodnego. Układ wodny Rozmiar (Szer.xWys.xGł.) mm 220x620x250 Objętość l 10 Masa kg 8 Nr katalogowy

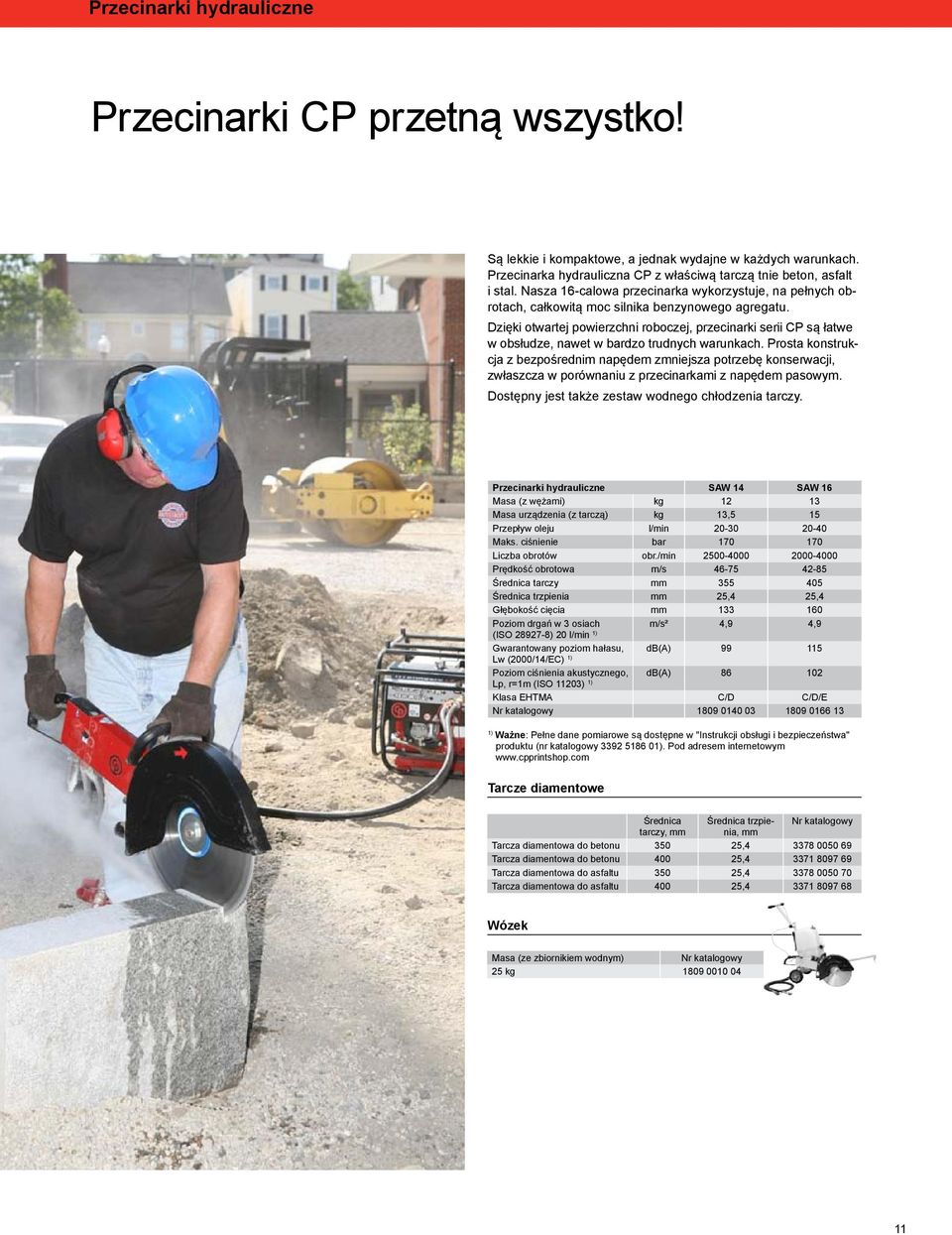

11 Przecinarki hydrauliczne Przecinarki CP przetną wszystko! Są lekkie i kompaktowe, a jednak wydajne w każdych warunkach. Przecinarka hydrauliczna CP z właściwą tarczą tnie beton, asfalt i stal. Nasza 16-calowa przecinarka wykorzystuje, na pełnych obrotach, całkowitą moc silnika benzynowego agregatu. Dzięki otwartej powierzchni roboczej, przecinarki serii CP są łatwe w obsłudze, nawet w bardzo trudnych warunkach. Prosta konstrukcja z bezpośrednim napędem zmniejsza potrzebę konserwacji, zwłaszcza w porównaniu z przecinarkami z napędem pasowym. Dostępny jest także zestaw wodnego chłodzenia tarczy. Przecinarki hydrauliczne SAW 14 SAW 16 Masa (z wężami) kg Masa urządzenia (z tarczą) kg 13,5 15 Przepływ oleju l/min Maks. ciśnienie bar Liczba obrotów obr./min Prędkość obrotowa m/s Średnica tarczy mm Średnica trzpienia mm 25,4 25,4 Głębokość cięcia mm Poziom drgań w 3 osiach m/s² 4,9 4,9 (ISO ) 20 l/min Gwarantowany poziom hałasu, db(a) Lw (2000/14/EC) Poziom ciśnienia akustycznego, db(a) Lp, r=1m (ISO 11203) Klasa EHTMA C/D C/D/E Nr katalogowy Ważne: Pełne dane pomiarowe są dostępne w "Instrukcji obsługi i bezpieczeństwa" produktu (nr katalogowy Pod adresem internetowym Tarcze diamentowe Średnica Średnica trzpienia, Nr katalogowy tarczy, mm mm Tarcza diamentowa do betonu , Tarcza diamentowa do betonu , Tarcza diamentowa do asfaltu , Tarcza diamentowa do asfaltu , Wózek Masa (ze zbiornikiem wodnym) Nr katalogowy 25 kg

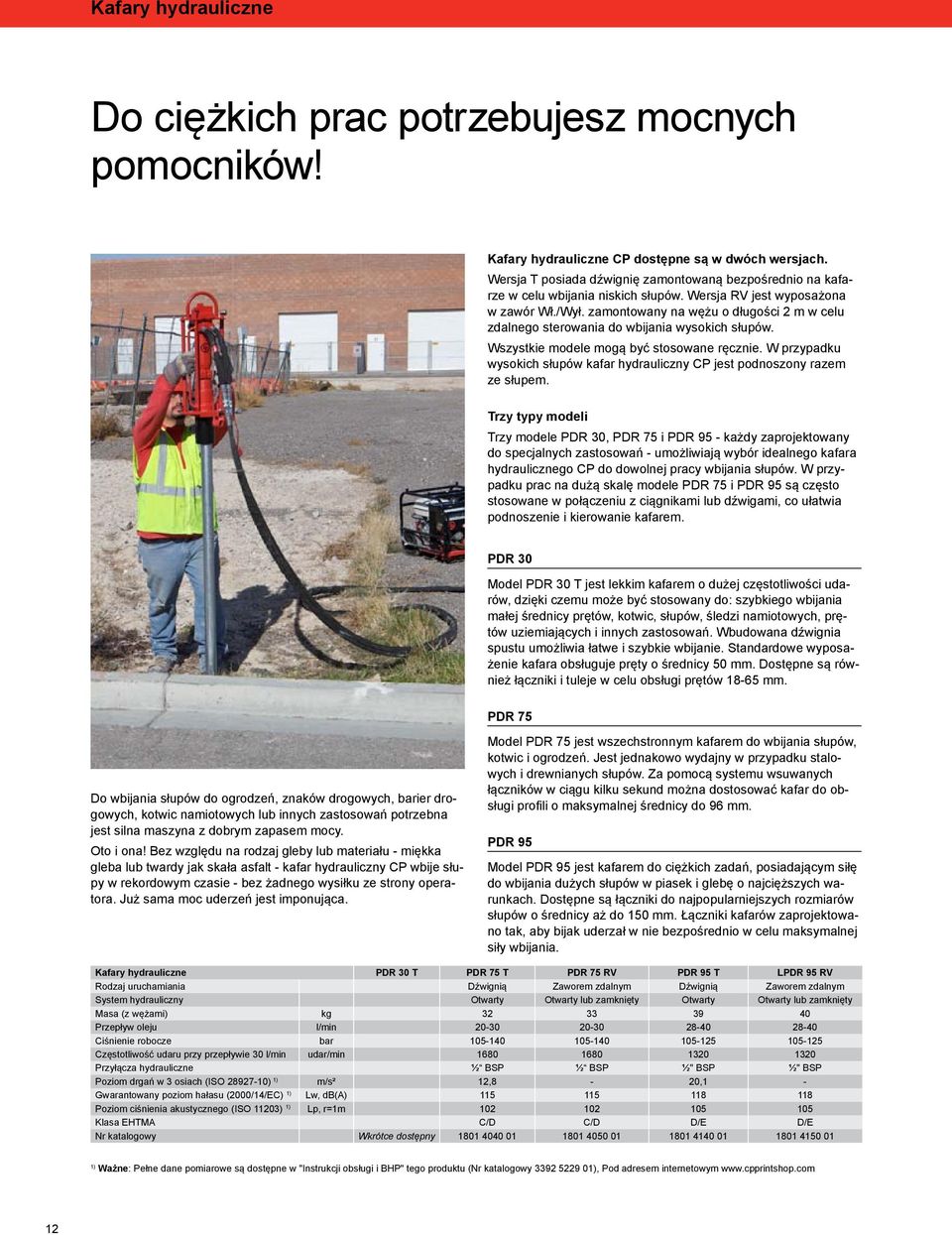

12 Kafary hydrauliczne Do ciężkich prac potrzebujesz mocnych pomocników! Kafary hydrauliczne CP dostępne są w dwóch wersjach. Wersja T posiada dźwignię zamontowaną bezpośrednio na kafarze w celu wbijania niskich słupów. Wersja RV jest wyposażona w zawór Wł./Wył. zamontowany na wężu o długości 2 m w celu zdalnego sterowania do wbijania wysokich słupów. Wszystkie modele mogą być stosowane ręcznie. W przypadku wysokich słupów kafar hydrauliczny CP jest podnoszony razem ze słupem. Trzy typy modeli Trzy modele PDR 30, PDR 75 i PDR 95 - każdy zaprojektowany do specjalnych zastosowań - umożliwiają wybór idealnego kafara hydraulicznego CP do dowolnej pracy wbijania słupów. W przypadku prac na dużą skalę modele PDR 75 i PDR 95 są często stosowane w połączeniu z ciągnikami lub dźwigami, co ułatwia podnoszenie i kierowanie kafarem. PDR 30 Model PDR 30 T jest lekkim kafarem o dużej częstotliwości udarów, dzięki czemu może być stosowany do: szybkiego wbijania małej średnicy prętów, kotwic, słupów, śledzi namiotowych, prętów uziemiających i innych zastosowań. Wbudowana dźwignia spustu umożliwia łatwe i szybkie wbijanie. Standardowe wyposażenie kafara obsługuje pręty o średnicy 50 mm. Dostępne są również łączniki i tuleje w celu obsługi prętów mm. PDR 75 Do wbijania słupów do ogrodzeń, znaków drogowych, barier drogowych, kotwic namiotowych lub innych zastosowań potrzebna jest silna maszyna z dobrym zapasem mocy. Oto i ona! Bez względu na rodzaj gleby lub materiału - miękka gleba lub twardy jak skała asfalt - kafar hydrauliczny CP wbije słupy w rekordowym czasie - bez żadnego wysiłku ze strony operatora. Już sama moc uderzeń jest imponująca. Model PDR 75 jest wszechstronnym kafarem do wbijania słupów, kotwic i ogrodzeń. Jest jednakowo wydajny w przypadku stalowych i drewnianych słupów. Za pomocą systemu wsuwanych łączników w ciągu kilku sekund można dostosować kafar do obsługi profili o maksymalnej średnicy do 96 mm. PDR 95 Model PDR 95 jest kafarem do ciężkich zadań, posiadającym siłę do wbijania dużych słupów w piasek i glebę o najcięższych warunkach. Dostępne są łączniki do najpopularniejszych rozmiarów słupów o średnicy aż do 150 mm. Łączniki kafarów zaprojektowano tak, aby bijak uderzał w nie bezpośrednio w celu maksymalnej siły wbijania. Kafary hydrauliczne PDR 30 T PDR 75 T PDR 75 RV PDR 95 T LPDR 95 RV Rodzaj uruchamiania Dźwignią Zaworem zdalnym Dźwignią Zaworem zdalnym System hydrauliczny Otwarty Otwarty lub zamknięty Otwarty Otwarty lub zamknięty Masa (z wężami) kg Przepływ oleju l/min Ciśnienie robocze bar Częstotliwość udaru przy przepływie 30 l/min udar/min Przyłącza hydrauliczne ½ BSP ½ BSP ½" BSP ½" BSP Poziom drgań w 3 osiach (ISO ) m/s² 12,8-20,1 - Gwarantowany poziom hałasu (2000/14/EC) Lw, db(a) Poziom ciśnienia akustycznego (ISO 11203) Lp, r=1m Klasa EHTMA C/D C/D D/E D/E Nr katalogowy Wkrótce dostępny Ważne: Pełne dane pomiarowe są dostępne w "Instrukcji obsługi i BHP" tego produktu (Nr katalogowy , Pod adresem internetowym 12

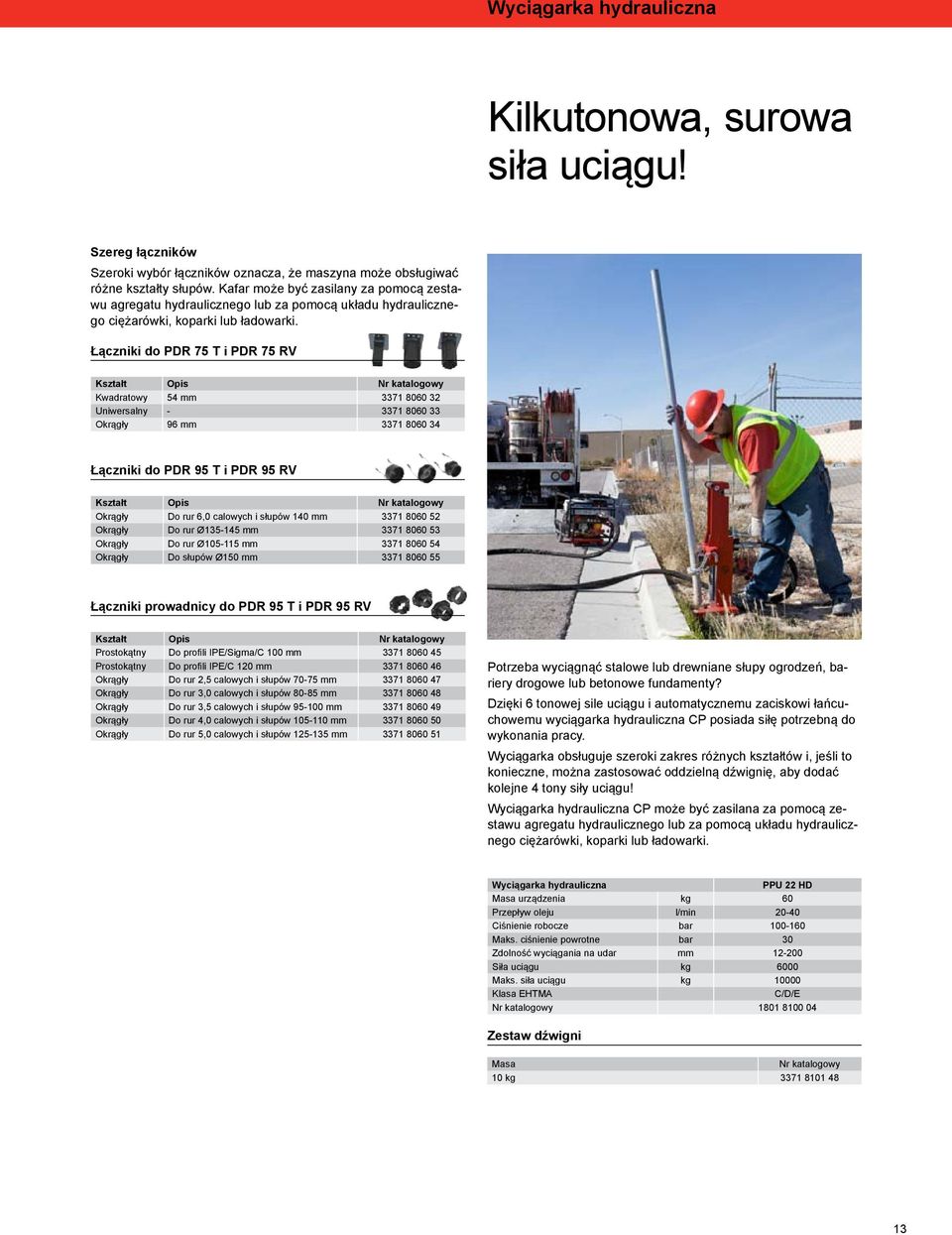

13 Wyciągarka hydrauliczna Kilkutonowa, surowa siła uciągu! Szereg łączników Szeroki wybór łączników oznacza, że maszyna może obsługiwać różne kształty słupów. Kafar może być zasilany za pomocą zestawu agregatu hydraulicznego lub za pomocą układu hydraulicznego ciężarówki, koparki lub ładowarki. Łączniki do PDR 75 T i PDR 75 RV Kształt Opis Nr katalogowy Kwadratowy 54 mm Uniwersalny Okrągły 96 mm Łączniki do PDR 95 T i PDR 95 RV Kształt Opis Nr katalogowy Okrągły Do rur 6,0 calowych i słupów 140 mm Okrągły Do rur Ø mm Okrągły Do rur Ø mm Okrągły Do słupów Ø150 mm Łączniki prowadnicy do PDR 95 T i PDR 95 RV Kształt Opis Nr katalogowy Prostokątny Do profili IPE/Sigma/C 100 mm Prostokątny Do profili IPE/C 120 mm Okrągły Do rur 2,5 calowych i słupów mm Okrągły Do rur 3,0 calowych i słupów mm Okrągły Do rur 3,5 calowych i słupów mm Okrągły Do rur 4,0 calowych i słupów mm Okrągły Do rur 5,0 calowych i słupów mm Potrzeba wyciągnąć stalowe lub drewniane słupy ogrodzeń, bariery drogowe lub betonowe fundamenty? Dzięki 6 tonowej sile uciągu i automatycznemu zaciskowi łańcuchowemu wyciągarka hydrauliczna CP posiada siłę potrzebną do wykonania pracy. Wyciągarka obsługuje szeroki zakres różnych kształtów i, jeśli to konieczne, można zastosować oddzielną dźwignię, aby dodać kolejne 4 tony siły uciągu! Wyciągarka hydrauliczna CP może być zasilana za pomocą zestawu agregatu hydraulicznego lub za pomocą układu hydraulicznego ciężarówki, koparki lub ładowarki. Wyciągarka hydrauliczna PPU 22 HD Masa urządzenia kg 60 Przepływ oleju l/min Ciśnienie robocze bar Maks. ciśnienie powrotne bar 30 Zdolność wyciągania na udar mm Siła uciągu kg 6000 Maks. siła uciągu kg Klasa EHTMA C/D/E Nr katalogowy Zestaw dźwigni Masa Nr katalogowy 10 kg

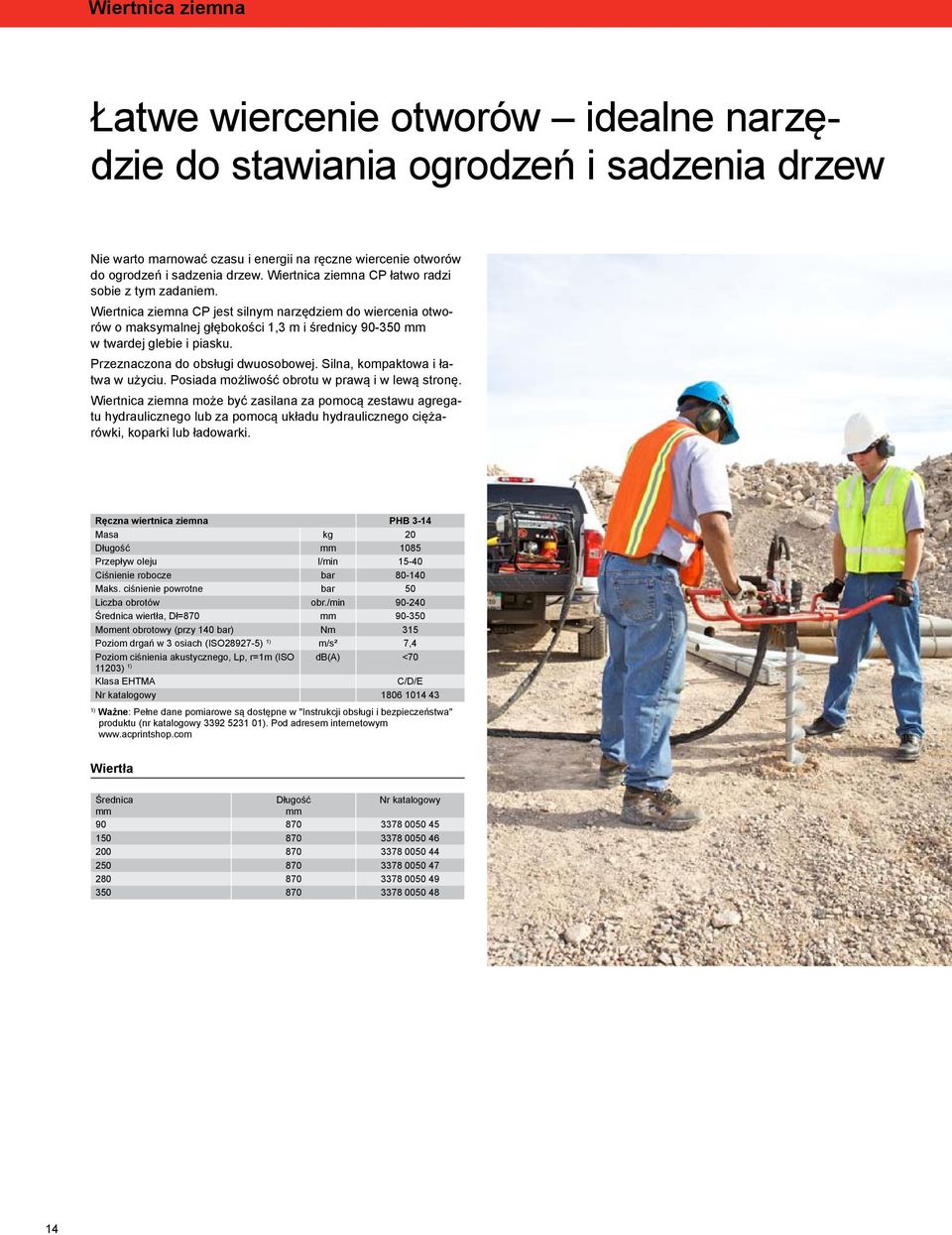

14 Wiertnica ziemna Łatwe wiercenie otworów idealne narzędzie do stawiania ogrodzeń i sadzenia drzew Nie warto marnować czasu i energii na ręczne wiercenie otworów do ogrodzeń i sadzenia drzew. Wiertnica ziemna CP łatwo radzi sobie z tym zadaniem. Wiertnica ziemna CP jest silnym narzędziem do wiercenia otworów o maksymalnej głębokości 1,3 m i średnicy mm w twardej glebie i piasku. Przeznaczona do obsługi dwuosobowej. Silna, kompaktowa i łatwa w użyciu. Posiada możliwość obrotu w prawą i w lewą stronę. Wiertnica ziemna może być zasilana za pomocą zestawu agregatu hydraulicznego lub za pomocą układu hydraulicznego ciężarówki, koparki lub ładowarki. Ręczna wiertnica ziemna PHB 3-14 Masa kg 20 Długość mm 1085 Przepływ oleju l/min Ciśnienie robocze bar Maks. ciśnienie powrotne bar 50 Liczba obrotów obr./min Średnica wiertła, Dł=870 mm Moment obrotowy (przy 140 bar) Nm 315 Poziom drgań w 3 osiach (ISO ) m/s² 7,4 Poziom ciśnienia akustycznego, Lp, r=1m (ISO db(a) < ) Klasa EHTMA C/D/E Nr katalogowy Ważne: Pełne dane pomiarowe są dostępne w "Instrukcji obsługi i bezpieczeństwa" produktu (nr katalogowy Pod adresem internetowym Wiertła Średnica Długość Nr katalogowy mm mm

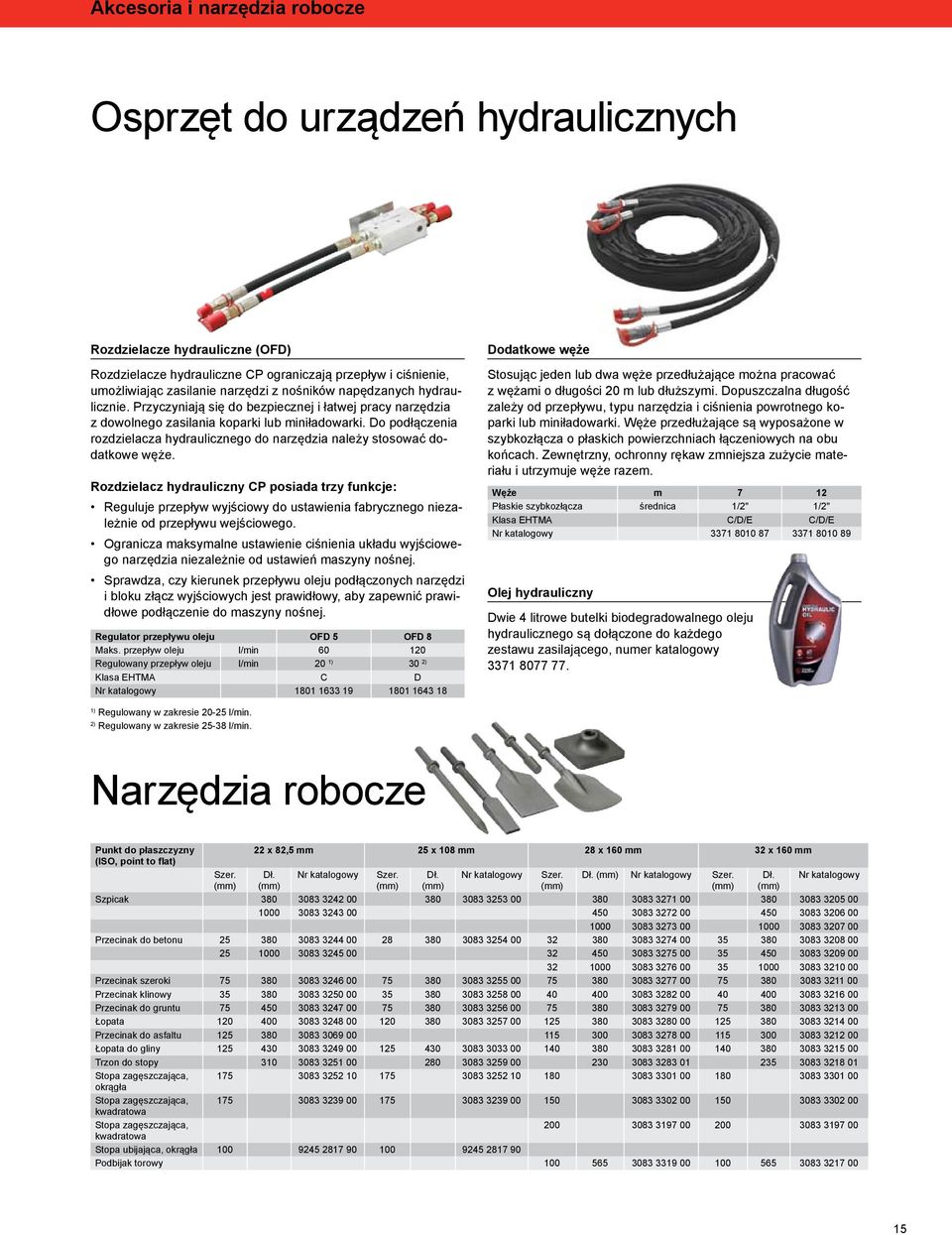

15 Akcesoria i narzędzia robocze Osprzęt do urządzeń hydraulicznych Rozdzielacze hydrauliczne (OFD) Rozdzielacze hydrauliczne CP ograniczają przepływ i ciśnienie, umożliwiając zasilanie narzędzi z nośników napędzanych hydraulicznie. Przyczyniają się do bezpiecznej i łatwej pracy narzędzia z dowolnego zasilania koparki lub miniładowarki. Do podłączenia rozdzielacza hydraulicznego do narzędzia należy stosować dodatkowe węże. Rozdzielacz hydrauliczny CP posiada trzy funkcje: Reguluje przepływ wyjściowy do ustawienia fabrycznego niezależnie od przepływu wejściowego. Ogranicza maksymalne ustawienie ciśnienia układu wyjściowego narzędzia niezależnie od ustawień maszyny nośnej. Sprawdza, czy kierunek przepływu oleju podłączonych narzędzi i bloku złącz wyjściowych jest prawidłowy, aby zapewnić prawidłowe podłączenie do maszyny nośnej. Regulator przepływu oleju OFD 5 OFD 8 Maks. przepływ oleju l/min Regulowany przepływ oleju l/min ) Klasa EHTMA C D Nr katalogowy Dodatkowe węże Stosując jeden lub dwa węże przedłużające można pracować z wężami o długości 20 m lub dłuższymi. Dopuszczalna długość zależy od przepływu, typu narzędzia i ciśnienia powrotnego koparki lub miniładowarki. Węże przedłużające są wyposażone w szybkozłącza o płaskich powierzchniach łączeniowych na obu końcach. Zewnętrzny, ochronny rękaw zmniejsza zużycie materiału i utrzymuje węże razem. Węże m 7 12 Płaskie szybkozłącza średnica 1/2" 1/2" Klasa EHTMA C/D/E C/D/E Nr katalogowy Olej hydrauliczny Dwie 4 litrowe butelki biodegradowalnego oleju hydraulicznego są dołączone do każdego zestawu zasilającego, numer katalogowy Regulowany w zakresie l/min. 2) Regulowany w zakresie l/min. Narzędzia robocze Punkt do płaszczyzny 22 x 82,5 mm 25 x 108 mm 28 x 160 mm 32 x 160 mm (ISO, point to flat) Szer. Dł. Nr katalogowy Szer. Dł. Nr katalogowy Szer. Dł. (mm) Nr katalogowy Szer. Dł. Nr katalogowy (mm) (mm) (mm) (mm) (mm) (mm) (mm) Szpicak Przecinak do betonu Przecinak szeroki Przecinak klinowy Przecinak do gruntu Łopata Przecinak do asfaltu Łopata do gliny Trzon do stopy Stopa zagęszczająca, okrągła Stopa zagęszczająca, kwadratowa Stopa zagęszczająca, kwadratowa Stopa ubijająca, okrągła Podbijak torowy
