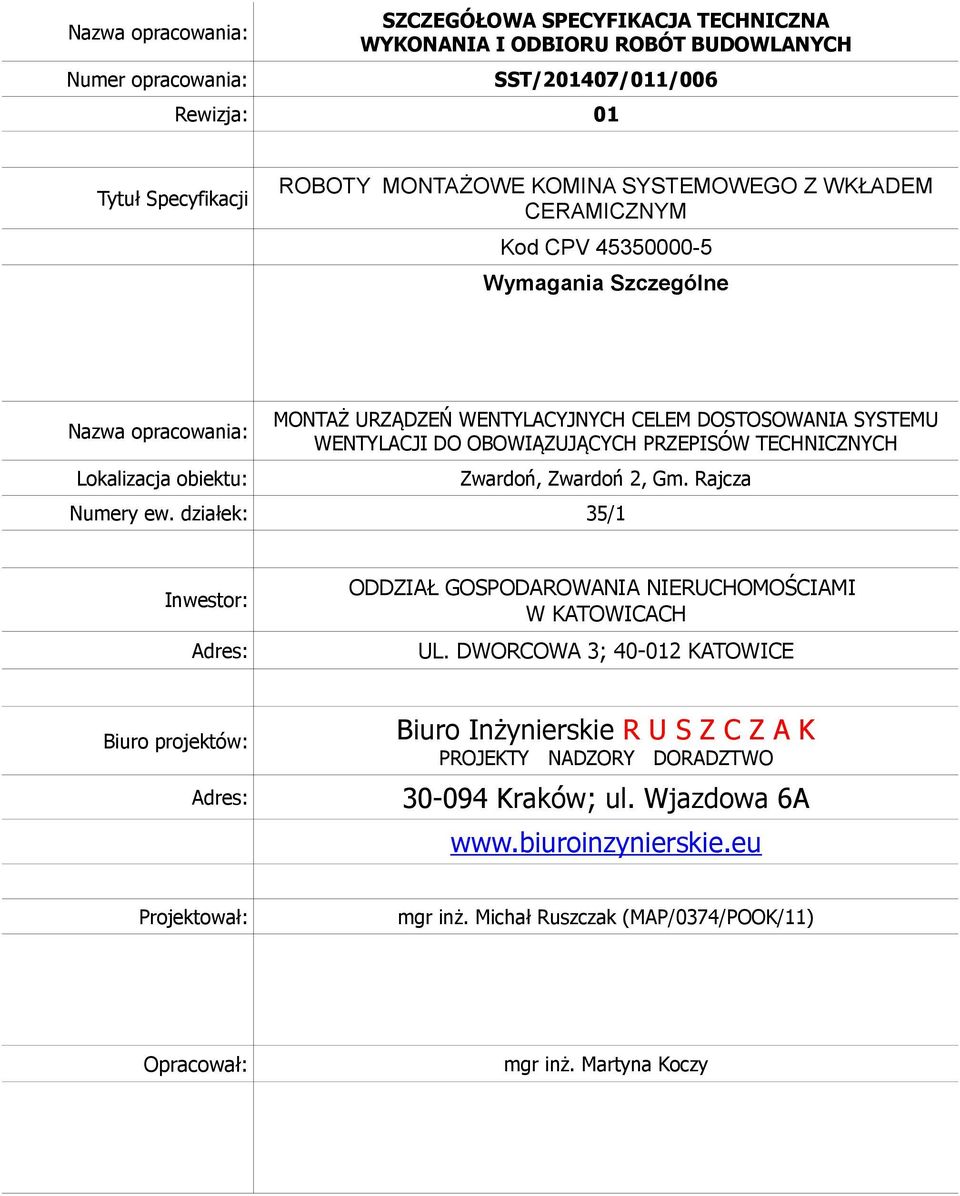

1 Nazwa opracowania: Numer opracowania: SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH SST/201407/011/006 Rewizja: 01 Tytuł Specyfikacji ROBOTY MONTAŻOWE KOMINA SYSTEMOWEGO Z WKŁADEM CERAMICZNYM Kod CPV Wymagania Szczególne Nazwa opracowania: Lokalizacja obiektu: MONTAŻ URZĄDZEŃ WENTYLACYJNYCH CELEM DOSTOSOWANIA SYSTEMU WENTYLACJI DO OBOWIĄZUJĄCYCH PRZEPISÓW TECHNICZNYCH Zwardoń, Zwardoń 2, Gm. Rajcza Numery ew. działek: 35/1 Inwestor: Adres: ODDZIAŁ GOSPODAROWANIA NIERUCHOMOŚCIAMI W KATOWICACH UL. DWORCOWA 3; KATOWICE Biuro projektów: Adres: Biuro Inżynierskie R U S Z C Z A K PROJEKTY NADZORY DORADZTWO Kraków; ul. Wjazdowa 6A Projektował: mgr inż. Michał Ruszczak (MAP/0374/POOK/11) Opracował: mgr inż. Martyna Koczy

2 strona: 2 / 6 Spis treści 1Wstęp Przedmiot ST Zakres stosowania Zakres robót objętych ST Określenia podstawowe...2 2Wymagania dotyczące materiałów budowlanych System kominowy Wkład ceramiczny: Pustak betonowy Zaprawa Kotwy Wełna mineralna...4 3Wymagania dot. sprzętu i maszyn...4 4Wymagania dot. środków transportu...4 5Wymagania dot. jakości wykonania robót budowlanych Wykończenie poszczególnych elementów Tolerancje wymiarowe Kontrola, badania, odbiór robót wymagania i sposób przeprowadzenia Odbiór wstępny Odbiór w trakcie montażu komina Po wykonaniu komina ceramicznego w wybranym systemie producenta...5 6Rozliczenie Rozliczenie prac (przedmiar i obmiar robót) Rozliczenie robót tymczasowych i prac towarzyszących...6 7Dokumenty odniesienia Wstęp 1.1 Przedmiot ST Specyfikacja techniczna odnosi się do wymagań technicznych dotyczących wykonania i odbioru robót, które zostaną wykonane w ramach inwestycji: Montaż urządzeń wentylacyjnych celem dostosowania systemu wentylacji do obowiązujących przepisów technicznych ; Zwardoń, Zwardoń 2, Gm. Rajcza. 1.2 Zakres stosowania Specyfikacja techniczna (ST) stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót. 1.3 Zakres robót objętych ST W ramach przedmiotowej inwestycji przewiduje się wykonanie wentylacji grawitacyjnej w budynku: montaż komina systemowego wraz z osadzeniem niezbędnych elementów dodatkowych. Prace mają na celu przeprowadzenie remontu komina i poprawienie jego parametrów technicznych. 1.4 Określenia podstawowe Określenia zgodnie z Ogólną Specyfikacją Techniczną Wykonania i Odbioru Robót Budowlanych. 2 Wymagania dotyczące materiałów budowlanych 2.1 System kominowy System kominowy powinien spełniać wymagania normowe i przepisów Polskich w szczególności Rozporządzenia Ministra Infrastruktury w sprawie Warunków Technicznym jakim powinny odpowiadać budynki oraz ich usytuowanie oraz wytyczne projektowe zawarte w projekcie kotłowni i wymaganiach producenta klotła.

3 strona: 3 / Wkład ceramiczny: odporny na działanie kondensatu maksymalna temperatura spalin 600 C odporny na pożar sadzy rury wewnętrzne o zwiększonej wytrzymałości na korozję z systemem przewietrzania izolowany - wełna mineralna dostosowana do przekroju do zastosowania z kotłami opalanymi paliwem stałym Średnica wewnętrzna wkładu min. 160mm odporność ogniowa 60 minut Dostępne w systemie wkłady kształtki: trójnik wyczystka zakończenie odprowadzenie skroplin rura prosta w różnych długościach inne elementy niezbędne do prowadzenia przewodu Kielichowy montaż elementów z użyciem termoodpornego i kwasoodpornego kitu do połączeń kielichowych kominów Pustak betonowy Maksymalna wysokość rur ceramicznych: 30 m Wytrzymałość na ściskanie elementów zewnętrznych: 50kN Oznakowanie zgodnie z normą EN :2005+A1:2007: T600 NI D3 G100 wymiar zewnętrzny: 360x360mm Ciężar 1mb komina 160mm: do 0,90 kn/mb komina. Projektowana wysokość cokołu fundamentu: 0,10m nad posadzka pinwicy Zaprawa Do montażu należy stosować systemową zaprawę do montażu pustaków keramzyto-betonowych: Proporcje składników (cement: wapno: kruszywo) 1 : 0,2 :5,5 Zawartość chlorków 0,01% Cl Reakcja na ogień A1 Absorpcja wody 0,07 [kg/m² min] Współczynnik przepuszczalności pary wodnej μ 15/35 Wytrzymałość na ściskanie M 15 Trwałość: Ubytek masy po 25 cyklach max. 5 % Spadek wytrzymałości na zginanie max. 10 % Spadek wytrzymałości na ściskanie max. 10 % 2.2 Kotwy Do montażu należy stosować kotwy mechaniczne lub chemiczne. Elementy metalowe wykonane ze stali trudnordzewiejącej: ocynk ogniowy lub stal nierdzewna. Do elementów murowych dopuszcza się jedynie kotwienie chemiczne. Dla elementów betonowych zbrojonych dopuszcza się kotwienie mechaniczne kotwami samopodcinającymi: Kotwy atestowane i certyfikowane

4 strona: 4 / 6 średnica trzpienia kotwy minimum 10mm Kotwienie w murze i w betonie zgodnie z wytycznymi producenta. Zalecane obciążenia pojedynczej kotwy F perm = 1,7kN głębokość osadzenia: min. 130mm Wykonawca ma obowiązek przedstawić proponowane kotwy do zatwierdzenia. Powinien przedstawić typ kotwy wraz z atestem, certyfikatem i aprobatą producenta. Wyrób powinien posiadać deklarację zgodności Producenta. 2.3 Wełna mineralna Należy stosować systemową wełnę mineralną odpowiednio wyprofilowaną i dopasowaną do konkretnego wymiaru komina dymowego. Wełna mineralna musi dolegać szczelnie do przewodu i zarazem zapewniać wentylację pustek powietrznych wykształconych w pustaku keramzytowym. Grubość wkładu wełny mineralnej 3cm: Odporność ogniowa: A1 wg PN-EN A1:2010 Gęstość pozorna w stanie wysuszonym: 120kg/m3 wg PN-EN 1602: Wymagania dot. sprzętu i maszyn Wszystkie maszyny i urządzenia powinny być sprawne, spełniać wymagania techniczne wymagane prawem i przepisami BHP, UDT. W przypadku maszyn u urządzeń wymagających dopuszczeń UDT Wykonawca przedłoży stosowne aktualne dopuszczenia przed przystąpieniem do prac. W szczególności przewiduje się wykorzystanie: rusztowań systemowych nie dopuszcza się stosowania rusztowań Warszawskich Barier systemowych zabezpieczających krawędzie stropów Wiertarek udarowych młotów udarowych pił kompresorów kielni mieszarek do zapraw Urządzenia muszą być obsługiwane przez przeszkolony personel. Wykonawca przedstawi stosowne dokumenty potwierdzające uprawnienia pracowników do obsługi sprzętu. 4 Wymagania dot. środków transportu Dopuszcza się zastosowanie dowolnych środków transportu z zastrzeżeniem, że użyte środki transportu poziomego i pionowego muszą być atestowane, dopuszczone do stosowanie w budownictwie, w przypadku urządzeń dźwigowych muszą być odebrane przez UDT zgodnie z obowiązującymi przepisami. Nie dopuszcza się stosowania urządzeń wykonanych prowizorycznie nieatestowanych i bez zabezpieczeń w przypadku awarii (dotyczy urządzeń transportu pionowego). Transport musi zapewniać bezpieczeństwo dla pracowników i materiału nie wolno wmontować materiału uszkodzonego w trakcie transportu. 5 Wymagania dot. jakości wykonania robót budowlanych 5.1 Wykończenie poszczególnych elementów System kominowy należy otynkować i pomalować. W trakcie osadzanie wkładów ceramicznych reszki kitu montażowego należy starannie wyrównać i uszczelnić w szczelinie montażowej między elementami systemowymi. W zakresie murowania obudowy komina z pustaków żużlobetonowych resztki zaprawy wypływające poza obrys zewnętrzny pustaka należy starannie usunąć przed związaniem zaprawy. Powierzchnie boczne pustaków oczyścić ręcznie. W obszarach przejść przez strop konstrukcję komina odizolować od elementów konstrukcyjnych drewnianych otuliną z

5 strona: 5 / 6 wełny mineralnej twardej ułożonej na ścisk grubości minimum 50mm. Wełnę ułożyć na całej grubości styku. 5.2 Tolerancje wymiarowe Przyjęto następujące tolerancje wymiarowe: lokalizacja pozioma: +/- 10 mm lokalizacja pionowa: +/- 10mm średnica przewodów: - 0 mm / + 5 mm pionowość: lokalnie nie więcej niż 2mm na każdy 1m przewodu. Pionowość całego przewodu: 25mm odchylenia od pionu na cały przewód UWAGA: Brak zgody projektanta na ingerencję w elementy konstrukcyjne budynku. Projektuje się zmiany projektowe w zakresie konstrukcji stropu. 5.3 Kontrola, badania, odbiór robót wymagania i sposób przeprowadzenia Przewiduje się kontrolę na trzech etapach prowadzenia robót: Odbiór wstępny Należy sprawdzić wizualnie elementy dostarczonego systemu pod względem wymiaru i średnicy. Należy skontrolować dostarczone materiały wraz z dostarczonymi dokumentami materiału budowlanego Odbiór w trakcie montażu komina Sprawdzeniu podlegają połączenia elementów komina, kolejność wykonywania, połączenia elementów ceramicznych i murowanie pustaka: Kontrola połączeń rur ceramicznych: kierunek montażu kielichów (kielichem do góry) Kontrola pionowości kontrola kolejności montażu Kontrola poprawnego osadzenia wełny mineralnej: stosowanie systemowych wkładów wykonanie pełnego pierścienia z wełny montaż zgodnie z rysunkami technicznymi (przyleganie do przewodu ceramicznego, pozostawienie pustek powietrznych do przewietrzania Kontrola robót murarskich: kontrola wypełnienia spoin kontrola pionowości Po wykonaniu komina ceramicznego w wybranym systemie producenta. Odbiór z użyciem sprzętu geodezyjnego: niwelatorów, miar, poziomic 2m, pionów. Należy sprawdzić pionowość przewodów, lokalizację przewodów względem projektowanej lokalizacji. Wykonawca dostarczy dla potwierdzenia powyższego operat geodezyjny. Lokalnie odbiorowi podlega sprawdzenie pionowości przewodu na krótkim odcinku poziomicą 2m. Po sprawdzeniu geometrii przewód dymowy podlega sprawdzeniu pod kątem szczelności, ciągu. Ciąg należy sprawdzić Mikromanometrem - miernikiem ciągu kominowego o dokładności +/-1 Pa. Lub miernikiem prędkości przepływu Anemometrem z dokładnością 0,1m/s. Poprawność wykonania instalacji potwierdza uprawniony kominiarz. Szczelność należy sprawdzić poprzez umieszczenie świecy dymnej w przewodzie uszczelnionym na wlocie i wylocie i obserwacji wszystkich połączeń. Brak dymu wskazuje na poprawne wykonanie instalacji przewodu.

6 strona: 6 / 6 6 Rozliczenie 6.1 Rozliczenie prac (przedmiar i obmiar robót) Pracę rozliczyć na podstawie obmiaru powykonawczego w jednostkach długości komina. Długość obmiarowo określa się od górnej powierzchni fundamentu do dolnej powierzchni czapy komina: 1mb komina dymowego 6.2 Rozliczenie robót tymczasowych i prac towarzyszących Wszelkie roboty tymczasowe i towarzyszące powinny zostać uwzględnione w cenach jednostkowych za wykonanie komina wentylacyjnego za 1mb komina. W przypadkach uzasadnionych, losowych zdarzeniach Nadzór zdecyduje o uznaniu tych prac i sposobie ich rozliczeniu. 7 Dokumenty odniesienia Podstawą do wykonania robót jest dokumentacja projektowa wykonana w wrześniu 2014r. przez Firmę Biuro Inżynierskie RUSZCZAK projekty Nadzory Doradztwo w zakresie: opisu technicznego informacji BIOZ Plan sytuacyjny inwestycji na aktualnej mapie dokumentacji rysunkowej inwentaryzacji dokumentacji rysunkowej projektowej Ogólna specyfikacja techniczna nr OST/201407/011/01 Szczegółowa Specyfikacja techniczna dotycząca montażu kominów stalowych nr SST/201407/011/02 Szczegółowa Specyfikacja techniczna dotycząca lekkiej obudowy z płyt GK nr SST/ /011/03 Szczegółowa Specyfikacja techniczna dotycząca obróbek blacharskich nr SST/ /011/04 Szczegółowa Specyfikacja techniczna dotycząca robót murowych nr SST/ /011/05 Szczegółowa Specyfikacja techniczna dotycząca robót montażowych komina systemowego z wkładem ceramicznym nr SST/ /011/06 Kosztorysu Inwestorskiego
