1 Załącznik nr 5 do SWZ Wytyczne realizacji przedmiotu zamówienia I. Zadania nr 1, 2, 3, 4 (malowanie stacji transf. 15/0,4 kv) 1. Wymagania techniczne - zakres czynności a) Uzupełnienie drobnych ubytków tynkarskich na elewacji zewnętrznej. b) Zdemontowanie na czas malowania tablic ostrzegawczych, opisowych, numeracyjnych i ponowny ich montaż po wykonaniu prac malarskich. c) Zagruntowanie powierzchni malarskich. d) Dwukrotne pomalowanie elewacji zewnętrznej farbami fasadowymi odpornymi na czynniki zewnętrzne produkcji firmy: STO, Ceresit, Henkel lub Kabe, z cokołem ciemniejszym i ciemniejszymi filarami (przy stacji wieżowej). e) Wykonanie (odtworzenie) opisów stacji. f) Dwukrotne pomalowanie farbą olejną: drzwi wejściowych oraz drzwiczek do wnęk dwustronnie, ślusarki okiennej zewnętrznej oraz konstrukcji metalowych zewnętrznych. g) Montaż tablic z logo firmy TAURON Dystrybucja S.A., dostarczonych przez Zamawiającego. 2. Kolorystyka: Ściany kolor szary jasny RAL 7046, Cokoły, filary (w stacjach wieżowych) kolor szary ciemny RAL 7031, Drzwi, ślusarka okienna, konstrukcje metalowe kolor szary ciemny RAL Przykłady pomalowanych stacji (w załącznikach): Rys. nr 1 stacja parterowa (1) Rys. nr 2 stacja parterowa (2) Rys. nr 3 stacja wieżowa (1) Rys. nr 4 stacja wieżowa (2) 4. Wykaz stacji transformatorowych przeznaczonych do malowania. a) Zadanie nr 1 RD Centrum L.p. Nazwa stacji transformatorowej Gmina Rodzaj stacji 1 Opole Gosławice Wygonowa Opole Wieżowa S Opole Gosławice Tuczarnia Opole Wieżowa S Opole Nowowiejska Opole Parterowa S Opole Grudzice-1 Opole Wieżowa S Opole Grudzice Morcinka-1 Opole Parterowa S-731 1

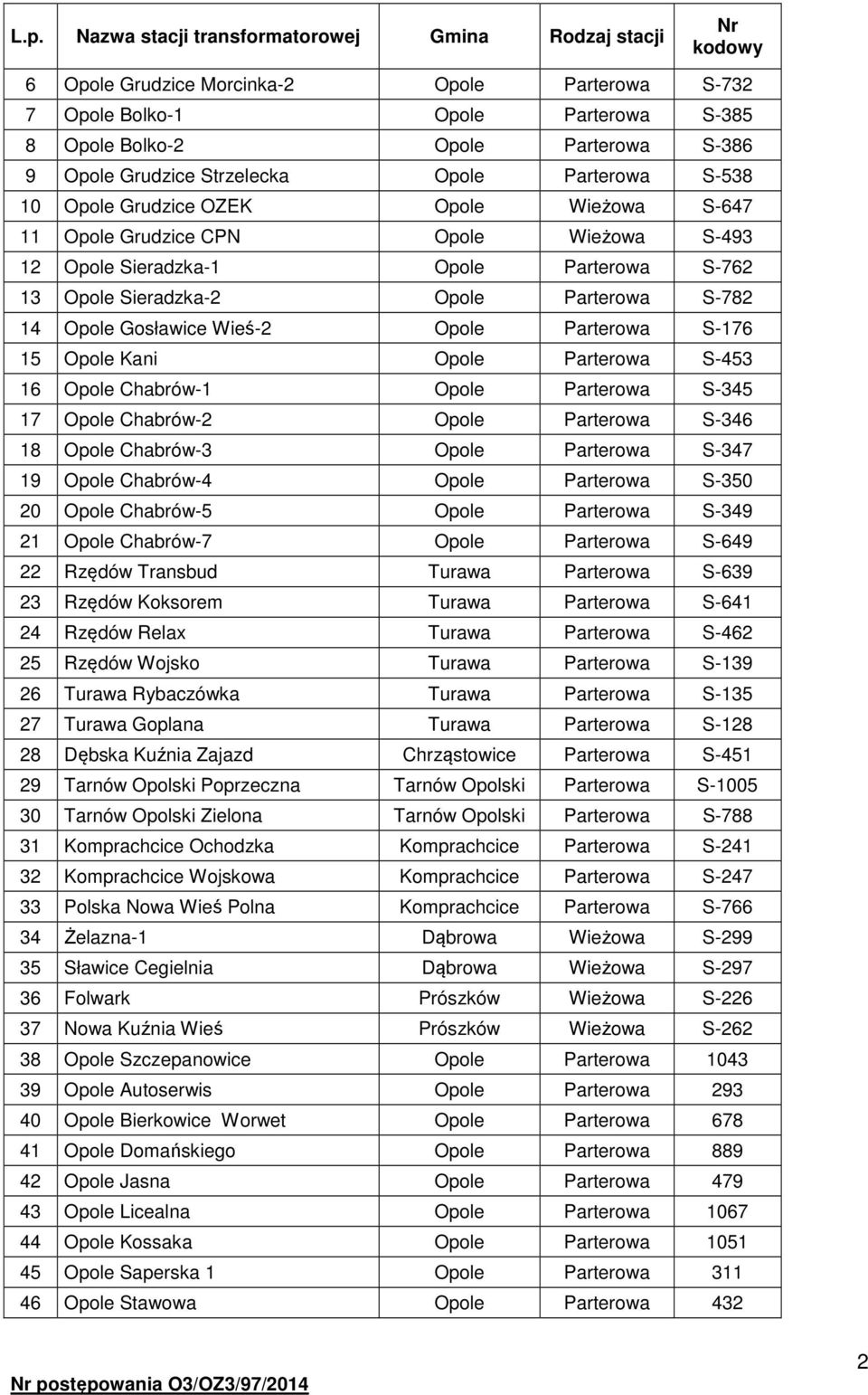

2 L.p. Nazwa stacji transformatorowej Gmina Rodzaj stacji 6 Opole Grudzice Morcinka-2 Opole Parterowa S Opole Bolko-1 Opole Parterowa S Opole Bolko-2 Opole Parterowa S Opole Grudzice Strzelecka Opole Parterowa S Opole Grudzice OZEK Opole Wieżowa S Opole Grudzice CPN Opole Wieżowa S Opole Sieradzka-1 Opole Parterowa S Opole Sieradzka-2 Opole Parterowa S Opole Gosławice Wieś-2 Opole Parterowa S Opole Kani Opole Parterowa S Opole Chabrów-1 Opole Parterowa S Opole Chabrów-2 Opole Parterowa S Opole Chabrów-3 Opole Parterowa S Opole Chabrów-4 Opole Parterowa S Opole Chabrów-5 Opole Parterowa S Opole Chabrów-7 Opole Parterowa S Rzędów Transbud Turawa Parterowa S Rzędów Koksorem Turawa Parterowa S Rzędów Relax Turawa Parterowa S Rzędów Wojsko Turawa Parterowa S Turawa Rybaczówka Turawa Parterowa S Turawa Goplana Turawa Parterowa S Dębska Kuźnia Zajazd Chrząstowice Parterowa S Tarnów Opolski Poprzeczna Tarnów Opolski Parterowa S Tarnów Opolski Zielona Tarnów Opolski Parterowa S Komprachcice Ochodzka Komprachcice Parterowa S Komprachcice Wojskowa Komprachcice Parterowa S Polska Nowa Wieś Polna Komprachcice Parterowa S Żelazna-1 Dąbrowa Wieżowa S Sławice Cegielnia Dąbrowa Wieżowa S Folwark Prószków Wieżowa S Nowa Kuźnia Wieś Prószków Wieżowa S Opole Szczepanowice Opole Parterowa Opole Autoserwis Opole Parterowa Opole Bierkowice Worwet Opole Parterowa Opole Domańskiego Opole Parterowa Opole Jasna Opole Parterowa Opole Licealna Opole Parterowa Opole Kossaka Opole Parterowa Opole Saperska 1 Opole Parterowa Opole Stawowa Opole Parterowa 432 2

3 L.p. Nazwa stacji transformatorowej Gmina Rodzaj stacji 47 Opole Wójtowa Wieś Mehla Opole Parterowa S Opole Wandy Opole Parterowa S Opole Półwieś PZGS Opole Wieżowa S Opole Bierkowice Hyrtopap Opole Wieżowa S Brzeg Słowiańska Brzeg Parterowa S Brzeg Brzechwy Brzeg Parterowa S Brzeg Pl. Dąbrowskiego Brzeg Parterowa S Brzeg Poprzeczna Brzeg Parterowa S Brzeg 8-go Marca Brzeg Parterowa S Brzeg Marchlewskiego Osiedle Brzeg Parterowa S Skarbimierz 2 Skarbimierz Parterowa S Skarbimierz 6 Skarbimierz Parterowa S Brzeg Więzienie Brzeg Parterowa S Łosiów Osiedle Lewin Brzeski Parterowa S Piastowice Lubsza Wieżowa S Lubsza Wieś Lubsza Wieżowa S Czepielowice Wieś Lubsza Wieżowa S Pawłów Wieś Skarbimierz Wieżowa S Brzezina Wieś Skarbimierz Wieżowa S Lipki Wieś Skarbimierz Wieżowa S Rogalice Wieś Lubsza Wieżowa S Stare Siołkowice Przelot Popielów Wieżowa S Nowe Siołkowice Wieś Popielów Wieżowa S Pogorzela Wieś Olszanka Wieżowa S Jankowice Wielkie Wieś Olszanka Wieżowa S Ptakowice Lewin Brzeski Wieżowa S-200 b) Zadanie nr 2 RD Północ L.p. Nazwa stacji transformatorowej Gmina Rodzaj stacji 1 Kluczbork Park Kluczbork parterowa Kluczbork Eltor Kluczbork wieżowa Kluczbork Karola Miarki Kluczbork parterowa Kluczbork Pułaskiego Kluczbork wieżowa Kluczbork Ficka Kluczbork parterowa Kluczbork Wodociągi 2 Kluczbork wieżowa Smardy Wieś Kluczbork wieżowa Bąków Drzewiec Kluczbork wieżowa Bąków PKP Kluczbork wieżowa Biadacz Wieś Kluczbork wieżowa

4 L.p. Nazwa stacji transformatorowej Gmina Rodzaj stacji 11 Oś Lasowice wieżowa Roszkowice Wieś Byczyna wieżowa Wojsławice Wieś Byczyna wieżowa Maciejów Wieś Kluczbork wieżowa Wołczyn Leśna oraz zamalowanie graffiti napis ( 1 ściana- Wołczyn Opolska ściana-Rzeczna- Wołczyn parterowa ). 16 Namysłów Komuny Paryskiej Namysłów parterowa Namysłów Dzierżyńskiego Namysłów parterowa Namysłów Mickiewicza Namysłów parterowa Namysłów Łączańska I Namysłów parterowa Namysłów Łączańska II Namysłów parterowa Namysłów Łączańska III Namysłów parterowa Namysłów Fabryczna Namysłów parterowa Namysłów Makowa Namysłów parterowa Namysłów Grunwaldzka Namysłów parterowa Namysłów Kościelna Namysłów parterowa Murów Wieś Murów wieżowa Grabczok Murów wieżowa Pokój Zajazd Pokój wieżowa Pokój II Pokój wieżowa Bąkowice Wieś Świerczów wieżowa Dąbrowa Namysłowska Świerczów wieżowa Pieczyska Świerczów wieżowa Lubnów Pokój wieżowa Domaradzka Kuźnia Polna Pokój wieżowa 3425 c) Zadanie nr 3 RD Wschód L.p. Nazwa stacji transformatorowej Gmina Rodzaj stacji 1 Baborów Ferma Baborów parterowa RE Baborów Raciborska Baborów parterowa RE Barut 1 Jemielnica wieżowa RE Błotnica Wieś Strzelce Opolskie wieżowa RE Bogdanowice Głubczyce wieżowa RE Branice Kotłownia Branice parterowa RE Głogówek 3-go Maja Głogówek wieżowa RE Głogówek Dom Dziecka Głogówek wieżowa RE Głogówek Konopnicka Głogówek parterowa RE Głogówek Powstańców Głogówek parterowa RE

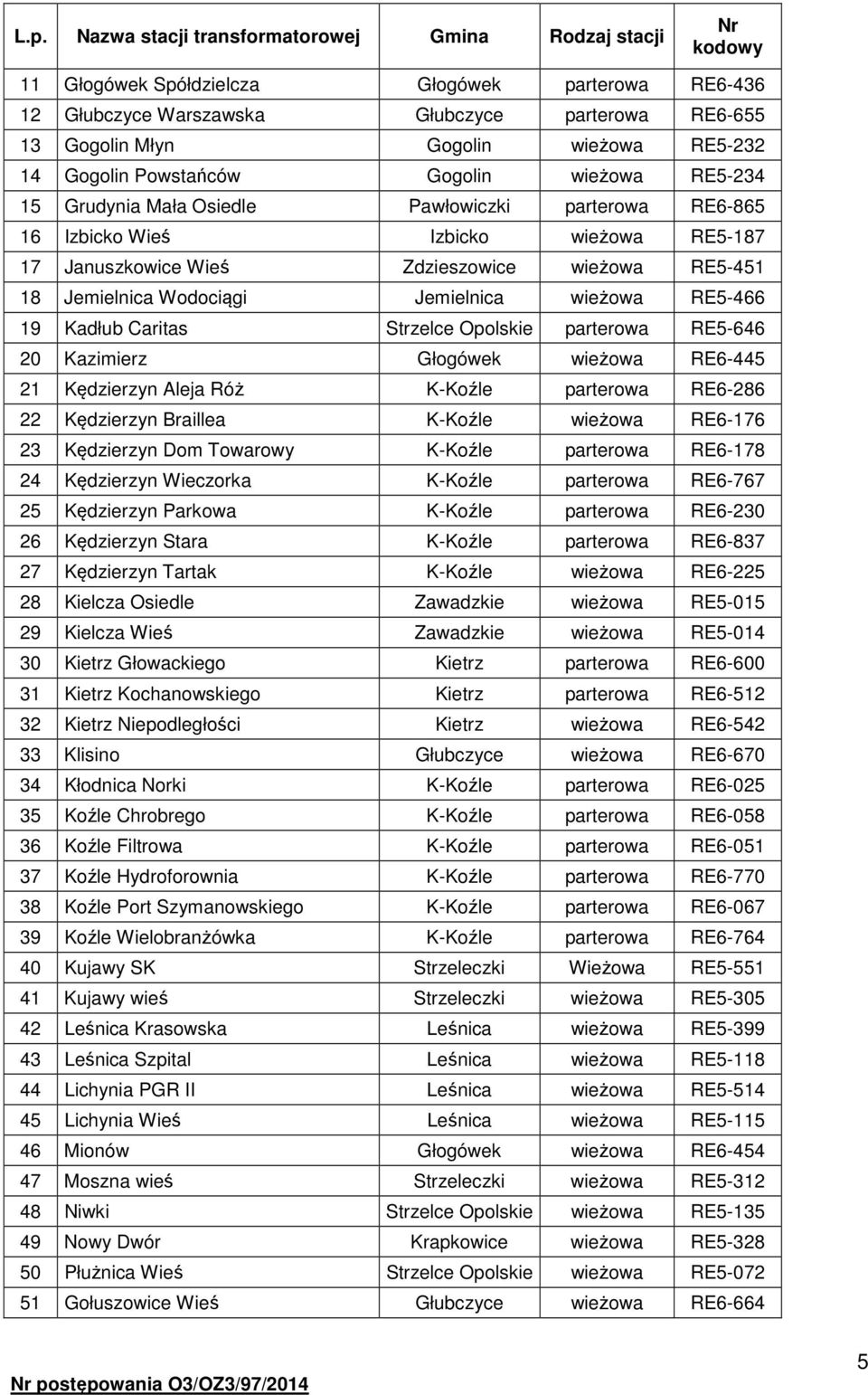

5 L.p. Nazwa stacji transformatorowej Gmina Rodzaj stacji 11 Głogówek Spółdzielcza Głogówek parterowa RE Głubczyce Warszawska Głubczyce parterowa RE Gogolin Młyn Gogolin wieżowa RE Gogolin Powstańców Gogolin wieżowa RE Grudynia Mała Osiedle Pawłowiczki parterowa RE Izbicko Wieś Izbicko wieżowa RE Januszkowice Wieś Zdzieszowice wieżowa RE Jemielnica Wodociągi Jemielnica wieżowa RE Kadłub Caritas Strzelce Opolskie parterowa RE Kazimierz Głogówek wieżowa RE Kędzierzyn Aleja Róż K-Koźle parterowa RE Kędzierzyn Braillea K-Koźle wieżowa RE Kędzierzyn Dom Towarowy K-Koźle parterowa RE Kędzierzyn Wieczorka K-Koźle parterowa RE Kędzierzyn Parkowa K-Koźle parterowa RE Kędzierzyn Stara K-Koźle parterowa RE Kędzierzyn Tartak K-Koźle wieżowa RE Kielcza Osiedle Zawadzkie wieżowa RE Kielcza Wieś Zawadzkie wieżowa RE Kietrz Głowackiego Kietrz parterowa RE Kietrz Kochanowskiego Kietrz parterowa RE Kietrz Niepodległości Kietrz wieżowa RE Klisino Głubczyce wieżowa RE Kłodnica Norki K-Koźle parterowa RE Koźle Chrobrego K-Koźle parterowa RE Koźle Filtrowa K-Koźle parterowa RE Koźle Hydroforownia K-Koźle parterowa RE Koźle Port Szymanowskiego K-Koźle parterowa RE Koźle Wielobranżówka K-Koźle parterowa RE Kujawy SK Strzeleczki Wieżowa RE Kujawy wieś Strzeleczki wieżowa RE Leśnica Krasowska Leśnica wieżowa RE Leśnica Szpital Leśnica wieżowa RE Lichynia PGR II Leśnica wieżowa RE Lichynia Wieś Leśnica wieżowa RE Mionów Głogówek wieżowa RE Moszna wieś Strzeleczki wieżowa RE Niwki Strzelce Opolskie wieżowa RE Nowy Dwór Krapkowice wieżowa RE Płużnica Wieś Strzelce Opolskie wieżowa RE Gołuszowice Wieś Głubczyce wieżowa RE

6 L.p. Nazwa stacji transformatorowej Gmina Rodzaj stacji 52 Racławice Wiadukt Głogówek wieżowa RE Racławice Wschód Głogówek wieżowa RE Rozkochów W. Walce wieżowa RE Rozkochów wieś Walce wieżowa RE Rozkochów Wodociągi Walce wieżowa RE Rożniątów Piekarnia Strzelce Opolskie Wieżowa RE Rożniątów Wieś Strzelce Opolskie wieżowa RE Siedlce Wieś Izbicko wieżowa RE Sławoszów Głubczyce wieżowa RE Stradunia wieś Walce wieżowa RE Strzelce Lubliniecka Strzelce Opolskie wieżowa+ kom tr. RE Strzelce Wapienniki Osiedle Strzelce Opolskie wieżowa RE Sucha Wieś Strzelce Opolskie wieżowa RE Suchodaniec Wieś Strzelce Opolskie wieżowa RE Szymiszów Wieś Strzelce Opolskie wieżowa RE Ściborowice wieś Krapkowice wieżowa RE Ścigów Strzeleczki wieżowa RE Tarnkowa Głubczyce wieżowa RE Tomice Głogówek wieżowa RE Warmątowice Wieś Strzelce Opolskie wieżowa RE Wierzch Głogówek wieżowa RE Zalesie PGO Leśnica wieżowa RE Zalesie Rozgałęźna Leśnica wieżowa podwójna RE Zawada Wodociągi Głogówek wieżowa RE Zawadzkie MPGKIM Zawadzkie parterowa RE Zdzieszowice Górna 1 Zdzieszowice parterowa RE Zdzieszowice Górna 4 Zdzieszowice parterowa RE Zdzieszowice Górna 5 Zdzieszowice parterowa RE Zdzieszowice OZK 1 Zdzieszowice wieżowa RE Zdzieszowice OZK 2 Zdzieszowice wieżowa RE Zdzieszowice OZK 3 Zdzieszowice wieżowa RE Zwiastowice Głogówek wieżowa RE Żabieniec Dobra K-Koźle parterowa RE Żędowice I Zawadzkie wieżowa RE Żędowice RSP Zawadzkie wieżowa RE

7 d) Zadanie nr 4 RD Zachód L.p. Nazwa stacji transformatorowej Gmina Rodzaj stacji 1 Goświnowice Wieś Nysa wieżowa Gościce Południe Paczków wieżowa 18 3 Kamienica Zachód Paczków wieżowa 17 4 Kamienica Wschód Paczków wieżowa 16 5 Trzeboszowice Wieś Paczków wieżowa 25 6 Trzeboszowice Pom Paczków wieżowa Meszno RSP Otmuchów wieżowa Lubiatów Otmuchów wieżowa 33 9 Grodków Kościuszki T2 Grodków parterowa Kamiennik Osiedle Kamiennik wieżowa Kijów PGR Otmuchów wieżowa Biechów PGR Otmuchów wieżowa Jędrzychów Nysa wieżowa Nysa Saturn Nysa parterowa Nysa Wymiennikownia Nysa parterowa Nysa Dom Wychowawczy Nysa parterowa Nysa Oświęcimska Nysa parterowa Nysa Michałowskiego Nysa parterowa Nysa Grottgera Nysa parterowa Nysa Słowackiego Nysa parterowa 4 21 Nysa Królowej Jadwigi Nysa parterowa Nysa Mariacka Nysa parterowa Nysa Prudnicka Nysa parterowa Nysa Prusa Nysa parterowa Nysa Kossaka Nysa parterowa Nysa Szkoła Nysa parterowa Nysa Gałczyńskiego Nysa parterowa Nysa Mickiewicza Nysa parterowa Nysa Mickiewicza Domki Nysa parterowa Nysa Wasylewskiego Nysa parterowa 690 II. Zadania nr 5 i 6 (malowanie słupów kratowych linii 15 kv) 1. Wymagania techniczne zakres czynności. 1) Oczyszczenie słupa przez szczotkowanie z rdzy, odparzeń i łuszczącej się farby. 2) Malowanie całej powierzchni słupa antykorozyjną farbą gruntującą (podkładową). 3) Malowanie całej powierzchni słupa antykorozyjną farbą nawierzchniową (kolor RAL 6013 lub DB 601). 7

8 4) Konserwacja części przyziemnej słupa polegająca na: wykrzaczeniu stanowiska słupa, odkopaniu fundamentu (lub konstrukcji wsporczej metalowej słupa) do głębokości 0,5 m, oczyszczenie, usunięcie odparzeń, uzupełnienie ubytków oraz ręczne pomalowanie odkopanego fundamentu (lub konstrukcji wsporczej metalowej słupa) i dolnej części słupa do wysokości 0,6 m farbą bitumiczną Lacor G. odkopanie bednarki uziemiającej i owinięcie taśmą DENSO na długości 50cm (30cm pod i 20cm nad powierzchnią gruntu), pokrycie smarem połączeń śrubowych (bednarki z konstrukcją słupa), zasypanie fundamentu do poziomu gruntu, usunięcie nadmiaru ziemi ze stanowisk słupowych. 5) Demontaż starych i zabudowa nowych tabliczek ostrzegawczych. Tabliczki ostrzegawcze (w ilości 2 szt./słup) mocować po przeciwnych stronach, tak aby były widoczne przy dochodzeniu do słupa w kierunku prostopadłym do trasy linii (rysunek poniżej). Wyjątek stanowią miejsca skrzyżowań linii z drogami, gdzie tabliczki ostrzegawcze należy umieścić od strony drogi i na przeciwnej stronie słupa. Tabliczki ostrzegawcze powinny spełniać wymagania normy PN-E-08501:1988. Wymiary tabliczek - 148x210mm. 6) Trwały montaż nowych tabliczek informacyjnych: a) w przypadku słupów linii jednotorowej tabliczki informacyjne: 1szt./słup z numerem słupa (żółte tło, czarne litery). Wymiary tabliczek - 148x210mm; 1szt./słup z numerem m linii i skróconą nazwą ciągu liniowego (białe tło, czarne litery). Wymiary tabliczek - 148x210mm; W/w tabliczki należy mocować na ścianie prostopadłej do osi linii, po prawej stronie słupa patrząc w kierunku numeracji rosnącej (rys. poniżej), b) w przypadku słupów linii dwutorowej tabliczki informacyjne: 1szt./słup z numerem słupa (żółte tło, czarne litery). Wymiary tabliczek - 148x210mm; 2szt./słup z numerem m linii i skróconą nazwą ciągu liniowego (białe tło, czarne litery). Wymiary tabliczek - 148x210mm. 8

9 Tabliczki z numerem słupa należy mocować na ścianie prostopadłej do osi linii po prawej stronie słupa (patrząc w kierunku numeracji rosnącej). Tabliczki z numerem m linii i skróconą nazwą ciągu liniowego należy montować po obu stronach słupa na ścianie prostopadłej do osi linii (pod właściwym torem linii) rys poniżej. 7) Trwała zabudowa nowych tabliczek fazowych na słupach mocnych. Tabliczki fazowe (żółte tło, czarne litery) umieścić na poprzecznikach słupów mocnych (3szt. na tor). Wymiary tabliczek 148x210; Wszystkie tabliczki montowane na linii mają być wykonane z blachy, emaliowane 2. Zamawiający dopuszcza zastosowanie następujących zestawów farb: 1) Zestaw I Farby firmy RAFIL S.A. Radom: Farba do gruntowania tiksotropowa RADOWIL GR- TIX grubość powłoki 100 µm. Farba nawierzchniowa poliwinylowa chemoodporna grubopowłokowa RADOWIL E - tix, grubość powłoki 120 µm. 2) Zestaw II. Farby poliwinylowo-akrylowe firmy NOVATIC: Farba podkładowa solvatic PVC-AY Grundierung EG-KG76. Grubość powłoki 100 µm Farba nawierzchniowa solvatic AK-AY Decklack EG-KD39 Grubość powłoki 100 µm. 3) Zestaw III. Farby antykorozyjne wodorozcieńczalne NOXYDE Warstwa podkładowa NOXYDE, grubość powłoki 100 µm Warstwa nawierzchniowa NOXYDE, grubość powłoki 175 µm. 4) Zestaw IV. Farby uretanowo-akrylowe Firmy SIKA Farba podkładowa uretanowo-akrylowa ICOSIT

10 Grubość warstwy 100 µm Farba nawierzchniowa uretanowo-akrylowa, modyfikowana ICOSIT 6639M. Grubość warstwy 100 µm 5) Zestaw V. Farby poliwinylowo-akrylowe firmy WILCKENS: Farba podkładowa Wilkomax PK Dickschichtgrund Art. PSGD Grubość powłoki 120 µm Farba nawierzchniowa Wilkomax PK Dickschichtfarbe Art. PAED.. Grubość powłoki 120 µm. Przed złożeniem oferty Wykonawca winien zapoznać się z trasą linii, warunkami terenowymi, typem i stanem skorodowania słupów na poszczególnych liniach, zweryfikować powierzchnię (jej wielkość, stan i rodzaj) przeznaczoną do malowania. Dokładną treść tabliczek przeznaczonych do zabudowy Wykonawca ustali z Zamawiającym przed przystąpieniem do realizacji zadania. Sposób i miejsca zabudowy tabliczek ostrzegawczych oraz informacyjnych Wykonawca ustalał będzie na bieżąco z Zamawiającym. 3. ZASADY ORGANIZACJI PRACY ZWIĄZANE Z MALOWANIEM NAPOWIETRZNYCH LINII ELEKTROENERGETYCZNYCH 15 kv 1) Wszelkie prace związane z realizacją umowy powinny być organizowane zgodnie z Instrukcją Organizacji Bezpiecznej Pracy przy Urządzeniach Energetycznych TAURON Dystrybucja S.A. oraz zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U ). 2) Wszelkie prace niewymagające wyłączenia linii powinny być wykonywane przez zespół pracowników kwalifikowanych lub pod nadzorem nadzorującego w rozumieniu pkt. 3 i 4 i mogą być prowadzone jedynie na podstawie odrębnych ustaleń na piśmie. 3) Funkcję nadzorującego sprawującego nadzór nad bezpieczeństwem i higieną pracy wszystkich pracowników Wykonawcy pełni upoważniony i posiadający stosowne uprawnienia pracownik Wykonawcy. 4) Osoba pełniąca funkcję kierującego zespołem pracowników kwalifikowanych lub nadzorującego powinna posiadać ważne świadectwo kwalifikacyjne E" uprawniające do zajmowania się eksploatacją urządzeń, instalacji i sieci w zakresie urządzeń, instalacji i sieci o napięciu znamionowym powyżej 1kV. 5) Malowanie przedmiotowych linii może odbywać się bez wyłączenia linii spod napięcia pod warunkiem, że osoby malujące, narzędzia nie zbliżają się do przewodów na odległość mniejszą niż bezpieczna to jest dla linii o napięciu 15 kv - 1,4m. Strefę prac w odległości bezpiecznej oznakowuje Wykonawca przed przystąpieniem do prac poprzez założenie: a) taśmy ostrzegawczej lub czerwonych chorągiewek wyznaczających granicę strefy na każdej nodze słupa, 10

11 b) zawieszenie na konstrukcji słupa tabliczki ostrzegawczej Pod napięciem na wysokości taśmy oznaczającej granicę strefy, c) zawieszenie na konstrukcji słupa tabliczki informacyjnej Miejsce pracy w strefie wykonywania prac. Oznaczenie to wykonuje osoba posiadająca ważne świadectwo kwalifikacyjne E. Taśma ostrzegawcza lub chorągiewki powinny zostać założone bezpośrednio przed wykonywaniem prac na poszczególnych słupach przez Wykonawcę z uwzględnieniem marginesu bezpieczeństwa wynoszącym 1,0 m (odległość dla ruchu człowieka na konstrukcji słupa), czyli nie mniej niż 2,4 m do poziomu najniżej zawieszonego przewodu roboczego linii. 6) Jeżeli podczas pracy nie można zachować powyższej minimalnej odległości od przewodów linii, linię należy wyłączyć i uziemić, a pracę wykonywać na polecenie pisemne. 7) Wykonawca przed przystąpieniem do prac zobowiązany jest do opracowania harmonogramu realizacji prac z uwzględnieniem niezbędnych wyłączeń i przedstawienia go Zamawiającemu do uzgodnienia i zatwierdzenia w terminie 30 dni przed rozpoczęciem realizacji przedmiotu umowy. Harmonogram prac powinien obejmować miejsce (nazwa linii SN i nr słupa), terminy oraz czas ich wykonania i być w trakcie realizacji zadania, jeśli zachodzi taka konieczność, na bieżąco aktualizowany. Ze względu na to, że prace prowadzone będą na czynnej infrastrukturze sieciowej Zamawiający zastrzega sobie prawo do zmiany harmonogramu. 8) Wykonawca przed rozpoczęciem prac dostarczy, do upoważnionej osoby z ramienia Zamawiającego, pełną listę pracowników przewidzianych do wykonywania prac wraz z uwierzytelnionymi kserokopiami aktualnych świadectw kwalifikacyjnych pracowników uprawnionych do pełnienia funkcji nadzorującego lub pracowników zespołu kwalifikowanego. Wykonawca zobowiązany jest aktualizować na bieżąco listę pracowników, o której mowa powyżej. 9) Przed przystąpieniem do prac, upoważniony przedstawiciel Zamawiającego sporządzi z Wykonawcą robót notatkę służbową dotyczącą warunków organizacji bezpiecznej pracy wraz z wykazem telefonów kontaktowych do przedstawicieli Zamawiającego i Wykonawcy. 4. Wykaz słupów linii 15 kv przeznaczonych do malowania. Zadanie nr 5 - RD Północ L.p. Relacja linii głównej Gmina Nazwa odgałęzienia numer słupa 1 Kluczbork linia główna 15 GPZ Kluczbork - Bogacica 2 Kluczbork linia główna 16 3 Kluczbork linia główna GPZ Kluczbork - GPZ Wołczyn Kluczbork linia główna Kluczbork linia główna Lasowice linia główna 1 R.S. Lasowice - Wędrynia 7 Lasowice linia główna 12 11

12 L.p. Relacja linii głównej Gmina Nazwa odgałęzienia numer słupa 8 Lasowice linia główna 53 9 Kluczbork linia główna Kluczbork linia główna Kluczbork linia główna Kluczbork linia główna 27 GPZ Kluczbork - GPZ Kuniów 13 Kluczbork linia główna Kluczbork linia główna Kluczbork linia główna Kluczbork linia główna Lasowice linia główna R.S. Tuły - Bierdzany Lasowice linia główna Lasowice linia główna 92 Szacunkowa wartość powierzchni słupów do malowania dla zadania nr 5 570,0 m 2 Zadanie nr 6 RD Wschód L.p. Relacja linii głównej Gmina Nazwa odgałezienia Numer słupa 1 Gracze - Radoszowice Niemodlin linia główna 70300/25 2 Gracze - Radoszowice Niemodlin linia główna 70300/26 3 Ścinawa - Prudnik Prudnik linia główna 73200/143 4 Ścinawa - Prudnik Prudnik linia główna 73200/147 5 Tułowice - Włostowa Tułowice linia główna 71200/23 6 Tułowice - Włostowa Tułowice linia główna 71200/45 7 Tułowice - Włostowa Tułowice linia główna 71200/46 8 Tułowice - Włostowa Tułowice linia główna 71200/47 9 Tułowice - Włostowa Tułowice linia główna 71200/48 10 RS Cieszanowice - S.T. Wilemowice Kamiennik linia główna 81500/1 11 RS Cieszanowice - S.T. Wilemowice Kamiennik linia główna 81500/2 12 RS Cieszanowice - S.T. Wilemowice Kamiennik linia główna 81500/29 13 RS Cieszanowice - S.T. Wilemowice Kamiennik linia główna 81500/30 14 RS Cieszanowice - S.T. Wilemowice Kamiennik Odg. Wilemowice 81501/22 15 RS Radzikowice - Elektrownia Głębinów Nysa linia główna 81700/64 16 RS Radzikowice - Elektrownia Głębinów Nysa linia główna 81700/81 17 RS Radzikowice - Elektrownia Głębinów Nysa linia główna 81700/82 18 GPZ Paczków - WRS Otmuchów Paczków linia główna 83700/19 12

13 L.p. Relacja linii głównej Gmina GPZ Paczków - WRS Otmuchów GPZ Paczków - WRS Otmuchów Nazwa odgałezienia Numer słupa Paczków linia główna 83700/63 Paczków linia główna 83700/64 Szacunkowa wartość powierzchni słupów do malowania dla zadania nr 6 600,0 m 2 Załączniki: 1) Rys. nr 1 stacja parterowa (1) 2) Rys. nr 2 stacja parterowa (2) 3) Rys. nr 3 stacja wieżowa (1) 4) Rys. nr 4 stacja wieżowa (2) 13
