Wartość kosztorysowa Słownie: PRZEDMIAR ROBÓT

Transkrypt

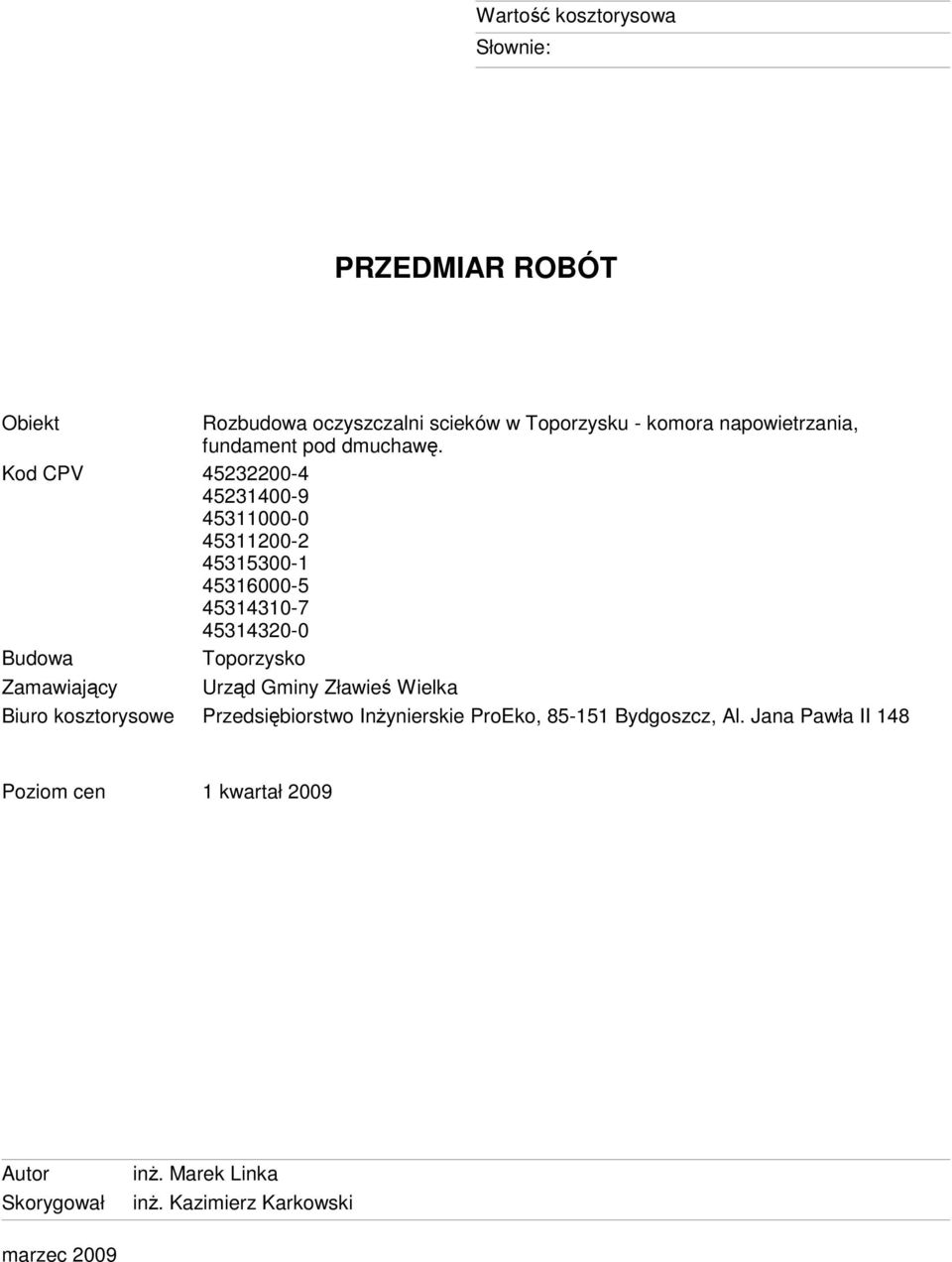

1 Wartość kosztorysowa Słownie: PRZEDMIAR ROBÓT Obiekt Rozbudowa oczyszczalni scieków w Toporzysku - komora napowietrzania, fundament pod dmuchawę. Kod CPV Budowa Toporzysko Zamawiający Urząd Gminy Zławieś Wielka Biuro kosztorysowe Przedsiębiorstwo InŜynierskie ProEko, Bydgoszcz, Al. Jana Pawła II 148 Poziom cen 1 kwartał 2009 Autor Skorygował inŝ. Marek Linka inŝ. Kazimierz Karkowski marzec 2009

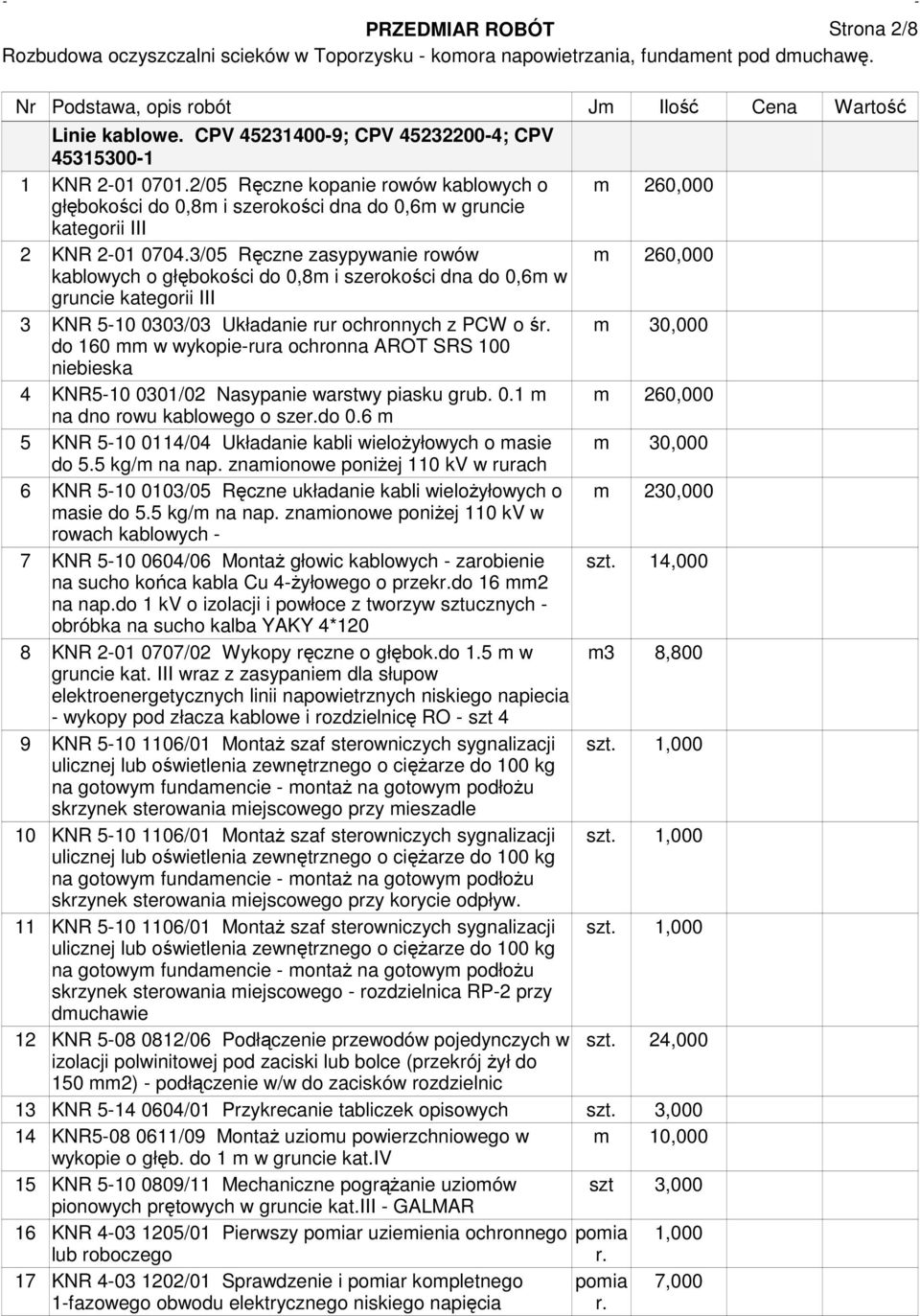

2 PRZEDMIAR ROBÓT Strona 2/8 Nr Podstawa, opis robót Jm Ilość Cena Wartość Linie kablowe. CPV ; CPV ; CPV KNR /05 Ręczne kopanie rowów kablowych o m 260,000 głębokości do 0,8m i szerokości dna do 0,6m w gruncie kategorii III 2 KNR /05 Ręczne zasypywanie rowów m 260,000 kablowych o głębokości do 0,8m i szerokości dna do 0,6m w gruncie kategorii III 3 KNR /03 Układanie rur ochronnych z PCW o śr. m 30,000 do 160 mm w wykopie-rura ochronna AROT SRS 100 niebieska 4 KNR /02 Nasypanie warstwy piasku grub. 0.1 m m 260,000 na dno rowu kablowego o szer.do 0.6 m 5 KNR /04 Układanie kabli wieloŝyłowych o masie m 30,000 do 5.5 kg/m na nap. znamionowe poniŝej 110 kv w rurach 6 KNR /05 Ręczne układanie kabli wieloŝyłowych o m 230,000 masie do 5.5 kg/m na nap. znamionowe poniŝej 110 kv w rowach kablowych - 7 KNR /06 MontaŜ głowic kablowych - zarobienie szt. 14,000 na sucho końca kabla Cu 4-Ŝyłowego o przekr.do 16 mm2 na nap.do 1 kv o izolacji i powłoce z tworzyw sztucznych - obróbka na sucho kalba YAKY 4*120 8 KNR /02 Wykopy ręczne o głębok.do 1.5 m w m3 8,800 gruncie kat. III wraz z zasypaniem dla słupow elektroenergetycznych linii napowietrznych niskiego napiecia - wykopy pod złacza kablowe i rozdzielnicę RO - szt 4 9 KNR /01 MontaŜ szaf sterowniczych sygnalizacji szt. 1,000 ulicznej lub oświetlenia zewnętrznego o cięŝarze do 100 kg na gotowym fundamencie - montaŝ na gotowym podłoŝu skrzynek sterowania miejscowego przy mieszadle 10 KNR /01 MontaŜ szaf sterowniczych sygnalizacji szt. 1,000 ulicznej lub oświetlenia zewnętrznego o cięŝarze do 100 kg na gotowym fundamencie - montaŝ na gotowym podłoŝu skrzynek sterowania miejscowego przy korycie odpływ. 11 KNR /01 MontaŜ szaf sterowniczych sygnalizacji szt. 1,000 ulicznej lub oświetlenia zewnętrznego o cięŝarze do 100 kg na gotowym fundamencie - montaŝ na gotowym podłoŝu skrzynek sterowania miejscowego - rozdzielnica RP-2 przy dmuchawie 12 KNR /06 Podłączenie przewodów pojedynczych w szt. 24,000 izolacji polwinitowej pod zaciski lub bolce (przekrój Ŝył do 150 mm2) - podłączenie w/w do zacisków rozdzielnic 13 KNR /01 Przykrecanie tabliczek opisowych szt. 3, KNR /09 MontaŜ uziomu powierzchniowego w m 10,000 wykopie o głęb. do 1 m w gruncie kat.iv 15 KNR /11 Mechaniczne pogrąŝanie uziomów szt 3,000 pionowych prętowych w gruncie kat.iii - GALMAR 16 KNR /01 Pierwszy pomiar uziemienia ochronnego pomia 1,000 lub roboczego r. 17 KNR /01 Sprawdzenie i pomiar kompletnego 1-fazowego obwodu elektrycznego niskiego napięcia pomia r. 7,000

3 PRZEDMIAR ROBÓT Strona 3/8 Nr Podstawa, opis robót Jm Ilość Cena Wartość 18 KNP /01.01 Pomiary rozdzielnic prądu zmiennego szt 3,000 lub stałego niskiego napięcia do 5 pól Oświetlenie terenu. CPV ; CPV ; CPV KNR /02 Ręczne kopanie rowów dla kabli o m 40,000 głębok.do 0.8 m i szer.dna do 0.4 w gruncie kat. III 20 KNR /02 Ręczne zasypywanie rowów m 40,000 kablowych o głębokości do 0,8m i szerokości dna do 0,4m w gruncie kategorii III 21 KNR /02 Wykopy ręczne o głębok.do 1.5 m w m3 1,500 gruncie kat. III wraz z zasypaniem dla słupow elektroenergetycznych linii napowietrznych niskiego napiecia - wykopy pod słupy oświetleniowe 22 KNR /01 Nasypanie warstwy piasku grub. 0.1 m m 40,000 na dno rowu kablowego o szer.do 0.4 m 23 KNR /05 Ręczne układanie kabli wieloŝyłowych o m 45,000 masie do 5.5 kg/m na nap. znamionowe poniŝej 110 kv w rowach kablowych - YKY 3*4 24 KNR /07 MontaŜ głowic kablowych - zarobienie na szt. 2,000 sucho końca kabla Cu 4-Ŝyłowego o przekr.do 50 mm2 na nap.do 1 kv o izolacji i powłoce z tworzyw sztucznych - obróbka na sucho kalba YKY 4*35 i 4*50 25 KNR /04 Układanie betonowych bloków m 1,000 kablowych o 4 otw. w wykopie -ukladanie fundamentów betonowych dla słupów w gotowym wykopie, analogia (1sz=1m) 26 KNR /01 Ręczne stawianie słupów szt. 1,000 oświetleniowych o masie do 250 kg w gruncie kat.i-iii - slup mstalowy o wysokości 10m + śruby mocujace do fundamentu 27 KNR /01 Wciąganie przewodów z udziałem m-1 10,000 podnośnika samochodowego w słup lub rury osłonowe - YDY 3x1,5mm/ KNR /04 MontaŜ tabliczek bezpiecznikowych na szt. 1,000 konstrukcji 29 KNR /01 MontaŜ wysięgników rurowych o szt. 1,000 cięŝarze do 15 kg na słupie - 1 ramienny 30 KNR /07 MontaŜ na zamontowanym wysięgniku szt. 1,000 opraw do lamp sodowych (1 lampa w oprawie) - oprawa oświetleniowa SL100/150 ze źródłem światła i podłączeniem 31 KNR /11 Mechaniczne pogrąŝanie uziomów m 25,00 pionowych prętowych w gruncie kat.iii - GALMAR do 6 mb 32 KNR /01 Pierwszy pomiar uziemienia ochronnego pomia 1,000 lub roboczego r. 33 KNR /01 Sprawdzenie i pomiar kompletnego pomia 1,000 1-fazowego obwodu elektrycznego niskiego napięcia r. Instalacje wewnętrzne siłowe. CPV KNR /06 Reczne wykonanie ślepych otworów w szt. 1,000 cegle objęt.do 1dm3 - wykonanie wnęki dla w.w. tabliczki 35 KNR /10 Przygotowanie podłoŝa do zabudowania aparat aparatów - kucie mechan. pod kołki rozp.plast.w podł. z betonu - aparat o 3-4 otworach mocujących - rozdzielnice. 3,000

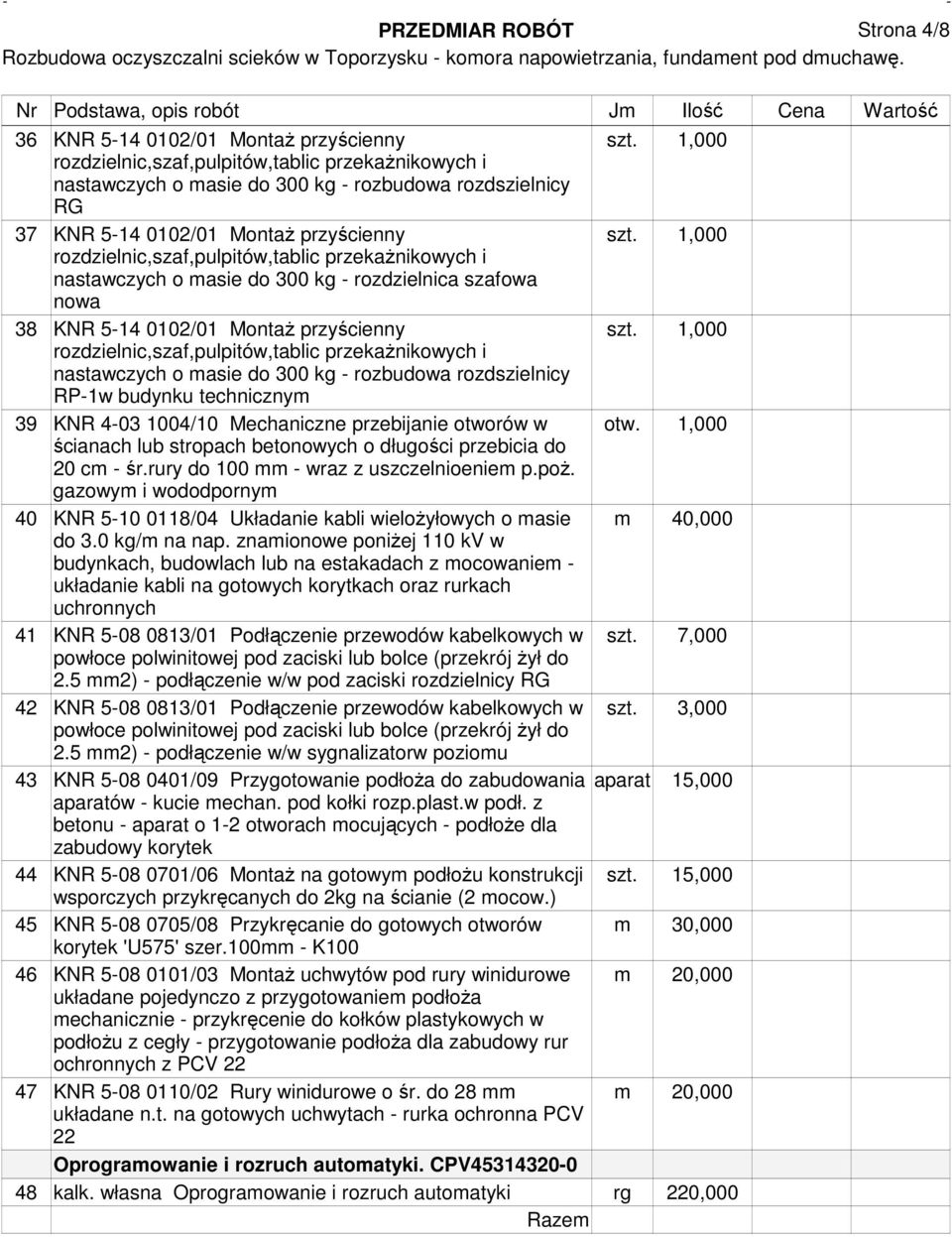

4 PRZEDMIAR ROBÓT Strona 4/8 Nr Podstawa, opis robót Jm Ilość Cena Wartość 36 KNR /01 MontaŜ przyścienny szt. 1,000 rozdzielnic,szaf,pulpitów,tablic przekaŝnikowych i nastawczych o masie do 300 kg - rozbudowa rozdszielnicy RG 37 KNR /01 MontaŜ przyścienny szt. 1,000 rozdzielnic,szaf,pulpitów,tablic przekaŝnikowych i nastawczych o masie do 300 kg - rozdzielnica szafowa nowa 38 KNR /01 MontaŜ przyścienny szt. 1,000 rozdzielnic,szaf,pulpitów,tablic przekaŝnikowych i nastawczych o masie do 300 kg - rozbudowa rozdszielnicy RP-1w budynku technicznym 39 KNR /10 Mechaniczne przebijanie otworów w otw. 1,000 ścianach lub stropach betonowych o długości przebicia do 20 cm - śr.rury do 100 mm - wraz z uszczelnioeniem p.poŝ. gazowym i wododpornym 40 KNR /04 Układanie kabli wieloŝyłowych o masie m 40,000 do 3.0 kg/m na nap. znamionowe poniŝej 110 kv w budynkach, budowlach lub na estakadach z mocowaniem - układanie kabli na gotowych korytkach oraz rurkach uchronnych 41 KNR /01 Podłączenie przewodów kabelkowych w szt. 7,000 powłoce polwinitowej pod zaciski lub bolce (przekrój Ŝył do 2.5 mm2) - podłączenie w/w pod zaciski rozdzielnicy RG 42 KNR /01 Podłączenie przewodów kabelkowych w szt. 3,000 powłoce polwinitowej pod zaciski lub bolce (przekrój Ŝył do 2.5 mm2) - podłączenie w/w sygnalizatorw poziomu 43 KNR /09 Przygotowanie podłoŝa do zabudowania aparat 15,000 aparatów - kucie mechan. pod kołki rozp.plast.w podł. z betonu - aparat o 1-2 otworach mocujących - podłoŝe dla zabudowy korytek 44 KNR /06 MontaŜ na gotowym podłoŝu konstrukcji szt. 15,000 wsporczych przykręcanych do 2kg na ścianie (2 mocow.) 45 KNR /08 Przykręcanie do gotowych otworów m 30,000 korytek 'U575' szer.100mm - K KNR /03 MontaŜ uchwytów pod rury winidurowe m 20,000 układane pojedynczo z przygotowaniem podłoŝa mechanicznie - przykręcenie do kołków plastykowych w podłoŝu z cegły - przygotowanie podłoŝa dla zabudowy rur ochronnych z PCV KNR /02 Rury winidurowe o śr. do 28 mm m 20,000 układane n.t. na gotowych uchwytach - rurka ochronna PCV 22 Oprogramowanie i rozruch automatyki. CPV kalk. własna Oprogramowanie i rozruch automatyki rg 220,000 Razem

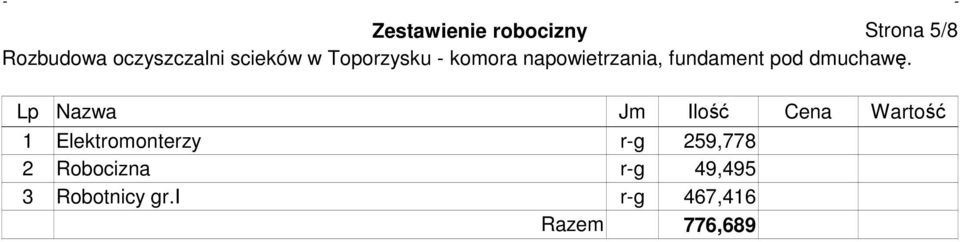

5 Zestawienie robocizny Strona 5/8 Lp Nazwa Jm Ilość Cena Wartość 1 Elektromonterzy r-g 259,778 2 Robocizna r-g 49,495 3 Robotnicy gr.i r-g 467,416 Razem 776,689

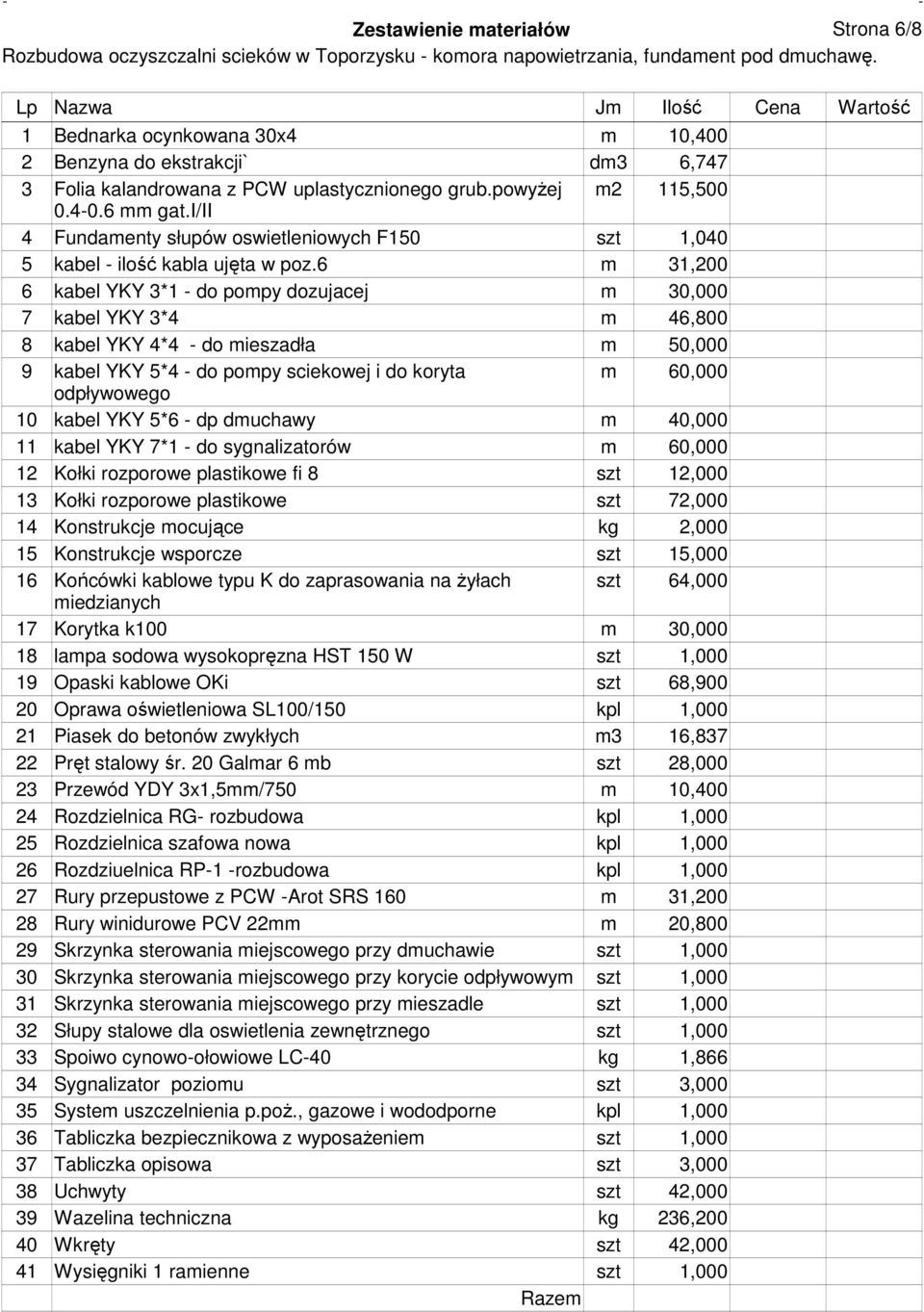

6 Zestawienie materiałów Strona 6/8 Lp Nazwa Jm Ilość Cena Wartość 1 Bednarka ocynkowana 30x4 m 10,400 2 Benzyna do ekstrakcji` dm3 6,747 3 Folia kalandrowana z PCW uplastycznionego grub.powyŝej m2 115, mm gat.i/ii 4 Fundamenty słupów oswietleniowych F150 szt 1,040 5 kabel - ilość kabla ujęta w poz.6 m 31,200 6 kabel YKY 3*1 - do pompy dozujacej m 30,000 7 kabel YKY 3*4 m 46,800 8 kabel YKY 4*4 - do mieszadła m 50,000 9 kabel YKY 5*4 - do pompy sciekowej i do koryta m 60,000 odpływowego 10 kabel YKY 5*6 - dp dmuchawy m 40, kabel YKY 7*1 - do sygnalizatorów m 60, Kołki rozporowe plastikowe fi 8 szt 12, Kołki rozporowe plastikowe szt 72, Konstrukcje mocujące kg 2, Konstrukcje wsporcze szt 15, Końcówki kablowe typu K do zaprasowania na Ŝyłach szt 64,000 miedzianych 17 Korytka k100 m 30, lampa sodowa wysokopręzna HST 150 W szt 1, Opaski kablowe OKi szt 68, Oprawa oświetleniowa SL100/150 kpl 1, Piasek do betonów zwykłych m3 16, Pręt stalowy śr. 20 Galmar 6 mb szt 28, Przewód YDY 3x1,5mm/750 m 10, Rozdzielnica RG- rozbudowa kpl 1, Rozdzielnica szafowa nowa kpl 1, Rozdziuelnica RP-1 -rozbudowa kpl 1, Rury przepustowe z PCW -Arot SRS 160 m 31, Rury winidurowe PCV 22mm m 20, Skrzynka sterowania miejscowego przy dmuchawie szt 1, Skrzynka sterowania miejscowego przy korycie odpływowym szt 1, Skrzynka sterowania miejscowego przy mieszadle szt 1, Słupy stalowe dla oswietlenia zewnętrznego szt 1, Spoiwo cynowo-ołowiowe LC-40 kg 1, Sygnalizator poziomu szt 3, System uszczelnienia p.poŝ., gazowe i wododporne kpl 1, Tabliczka bezpiecznikowa z wyposaŝeniem szt 1, Tabliczka opisowa szt 3, Uchwyty szt 42, Wazelina techniczna kg 236, Wkręty szt 42, Wysięgniki 1 ramienne szt 1,000 Razem

7 Zestawienie materiałów Strona 7/8 Lp Nazwa Jm Ilość Cena Wartość Materiały pomocnicze Razem

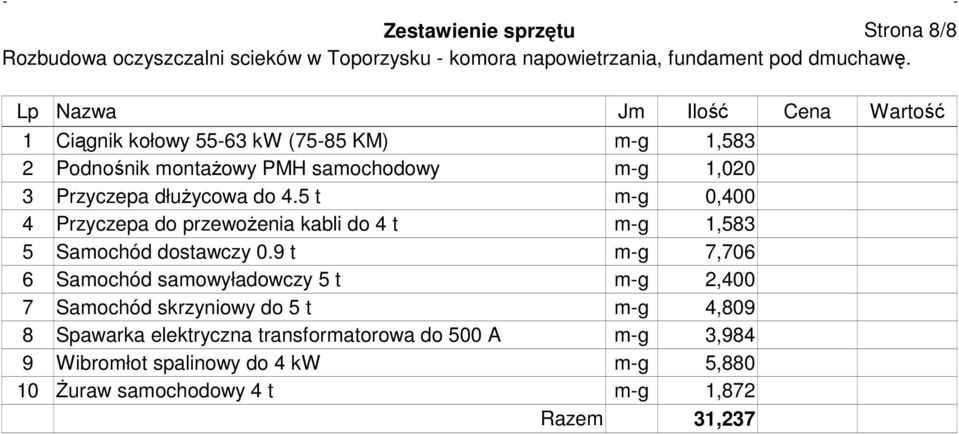

8 Zestawienie sprzętu Strona 8/8 Lp Nazwa Jm Ilość Cena Wartość 1 Ciągnik kołowy kw (75-85 KM) m-g 1,583 2 Podnośnik montaŝowy PMH samochodowy m-g 1,020 3 Przyczepa dłuŝycowa do 4.5 t m-g 0,400 4 Przyczepa do przewoŝenia kabli do 4 t m-g 1,583 5 Samochód dostawczy 0.9 t m-g 7,706 6 Samochód samowyładowczy 5 t m-g 2,400 7 Samochód skrzyniowy do 5 t m-g 4,809 8 Spawarka elektryczna transformatorowa do 500 A m-g 3,984 9 Wibromłot spalinowy do 4 kw m-g 5, śuraw samochodowy 4 t m-g 1,872 Razem 31,237
