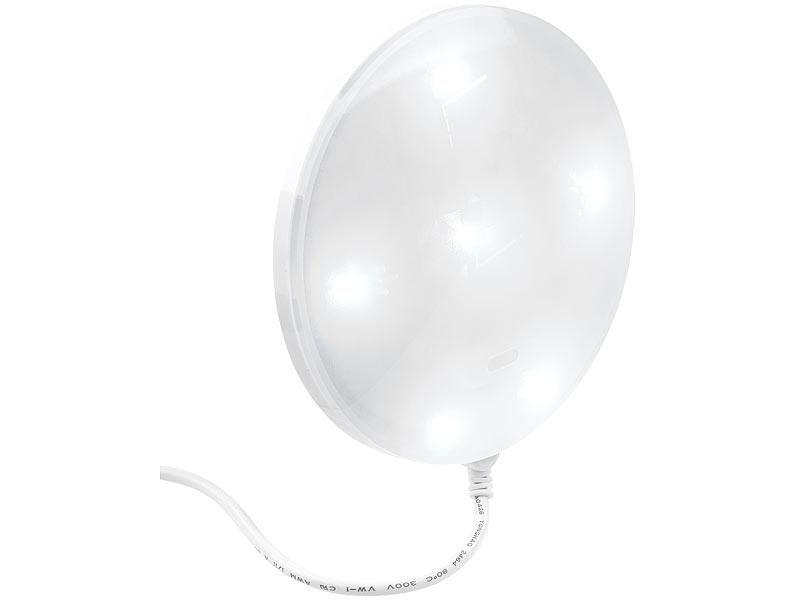

INSTRUKCJA OBSŁUGI. Symulator telewizora WLAN VisorTech (PX3989)

Transkrypt

1 Symulator telewizora WLAN VisorTech (PX3989) INSTRUKCJA OBSŁUGI Zawartość zestawu: symulator TV kabel USB zasilacz 3 kołki 3 śrubki instrukcja obsługi. Bezpieczeństwo Niniejsza instrukcja ma na celu zapoznanie Państwa z zasadami prawidłowego korzystania z produktu. Zaleca się przechowywanie instrukcji w łatwo dostępnym miejscu, aby w razie potrzeby mogli Państwo zweryfikować informacje. Wszelkie modyfikacje produktu obniżają poziom jego bezpieczeństwa. UWAGA! Istnieje ryzyko obrażeń! Nie należy rozkładać ani naprawiać urządzenia samodzielnie! Zaleca się ostrożne obchodzenie się z produktem. Produkt może ulec uszkodzeniu w wyniku uderzenia, wstrząsów lub upadku nawet z niewielkiej wysokości. Produkt należy trzymać z dala od wilgoci i wysokiej temperatury. Nie należy zanurzać urządzenia w wodzie oraz innych płynach. Nie używać urządzenia w środowisku zagrożonym wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne generują iskry, które mogą spowodować zapłon pyłu, gazów lub cieczy. Nie należy narażać zasilacza na działanie deszczu lub wilgoci. Woda przedostająca się do zasilacza zwiększa ryzyko porażenia prądem elektrycznym. Nie ciągnij za kabel, aby odłączyć urządzenie od zasilania. Kabel należy trzymać z dala od gorąca, oleju, ostrych krawędzi i ruchomych części. Uszkodzony lub splątany przewód zwiększa ryzyko porażenia prądem elektrycznym. Zasilacz musi być zgodny z gniazdem. Nie należy wymieniać zasilacza! Wszelkie prawa do wprowadzania zmian technicznych oraz eliminacji błędów są zastrzeżone.

2 Ważne wskazówki dotyczące utylizacji Urządzenia elektrycznego nie zalicza się do odpadów gospodarstwa domowego. W celu właściwej utylizacji urządzenia należy skontaktować się z organizacją odpowiedzialną za zbiórkę elektroodpadów w wybranej miejscowości. Deklaracja zgodności PEARL GmbH oświadcza, że produkt PX-3989 jest zgodny z dyrektywą RoHS 2011/65/UE, dyrektywą EMV 2014/30/UE oraz dyrektywą dotyczącą urządzeń radiowych 2014/53/UE. SZCZEGÓŁY PRODUKTU 1. Płyta montażowa (strona tylna) 2. Dioda LED 3. Przycisk zasilania 4. Port micro USB PRZYGOTOWANIE Montaż UWAGA! Zainstaluj urządzenie poza zasięgiem dzieci. WSKAZÓWKA Podczas instalowania produktu w wybranym miejscu, należy upewnić się, że kabel dosięga do gniazda zasilania. 1. Zdejmij płytę montażową z tyłu urządzenia obracając ją w kierunku przeciwnym do ruchu wskazówek zegara. 2. Zaznacz 3 otwory pod wkręty na ścianie w miejscu, w którym chcesz zamontować urządzenie.

3 3. Wywiercić 3 otwory. Upewnij się, że nie uszkodzisz żadnych kabli ani przewodów. 4. Włóż 3 kołki do otworów. 5. Za pomocą 3 śrubek przykręć płytę montażową do ściany. Upewnij się, że znaki strzałki są skierowane do góry. 6. Przymocuj urządzenie montażowej, wkładając do płyty haki z tyłu urządzenia do uchwytów i przekręcając je w kierunku zgodnym z ruchem wskazówek zegara. 7. Podłącz kabel USB do portu micro-usb w urządzeniu, a drugi koniec do zasilacza sieciowego. 8. Podłącz zasilacz do gniazdka. Dioda LED miga na niebiesko. Instalowanie aplikacji Pobierz aplikację MyEasyHome ze sklepu Google Play (Android) lub App Store (ios) i zainstaluj ją na swoim urządzeniu mobilnym. UŻYTKOWANIE Włącz lub wyłącz urządzenie naciskając przycisk zasilania. Podłączenie symulatora TV do sieci Urządzenie można podłączyć do sieci w trybie konfiguracji One-Key lub w trybie AP. Postępuj w następujący sposób:. 1. Upewnij się, że dioda LED miga na niebiesko. 2. Otwórz aplikację i naciśnij symbol plus u dołu ekranu.

4 3. Dotknij ikony plusa na środku ekranu, aby dodać urządzenie. 4. Następnie naciśnij Network Configuration (Konfiguracja sieciowa).

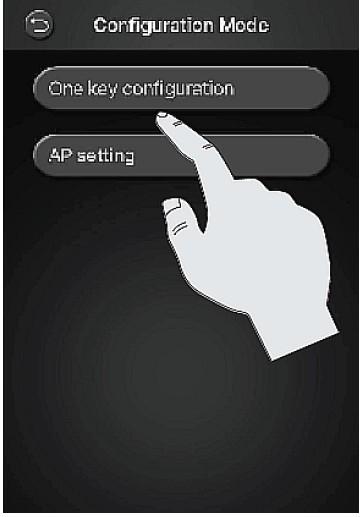

5 Tryb konfiguracji One-Key 5. Kliknij na One Key Configuration. 6. Wprowadź SSID i hasło Twojej sieci WLAN. 7. Naciśnij i przytrzymaj przez 3 sekundy przycisk zasilania urządzenia. 8. Następnie dotknij Begin (Rozpocznij) i wprowadź domyślny kod bezpieczeństwa. Jest to Kliknij na Save (Zapisz). 9. Urządzenie jest poprawnie podłączone, gdy gaśnie dioda LED. Tryb AP 5. Kliknij na AP Setting (Ustawienia AP).

6 6. Naciśnij przycisk zasilania na urządzeniu przez 3 sekundy. Dioda LED szybko miga na niebiesko. Naciśnij przycisk ponownie przez 3 sekundy. Dioda LED miga wolniej na niebiesko. 7. Otwórz ustawienia WLAN urządzenia mobilnego i podłącz je do MyHome-xxxxxx.

7 8. Przeczytaj opis konfiguracji, a następnie dotknij Next (Dalej). 9. Wprowadź SSID i hasło sieci bezprzewodowej, i kliknij Begin (Start). 10. Wprowadź domyślne hasło urządzenia: Kliknij na Save (Zapisz).

8 11. Urządzenie jest poprawnie podłączone, gdy dioda LED gaśnie. Zmiana hasła UWAGA! Ze względów bezpieczeństwa należy zastąpić domyślne hasło, hasłem osobistym. 1. Naciśnij przycisk ustawień w prawym dolnym rogu ekranu, a następnie kliknij na Change Security Password (Zmień hasło zabezpieczające).

9 2. Wprowadź domyślne hasło w górnym wierszu. Następnie wprowadź nowe hasło i powtórz je ponownie, aby potwierdzić w poniższym wierszu. 3. Kliknij na Confirm (Potwierdź). Ustawienia urządzenia Aby wybrać urządzenie, przejedź w lewo lub w prawo. Jeśli dioda LED świeci na niebiesko, urządzenie jest podłączone. Jeśli dioda LED jest szara, urządzenie nie jest podłączone. W podmenu w lewym górnym rogu dotknij przycisku strzałki, aby powrócić do poprzedniego menu.

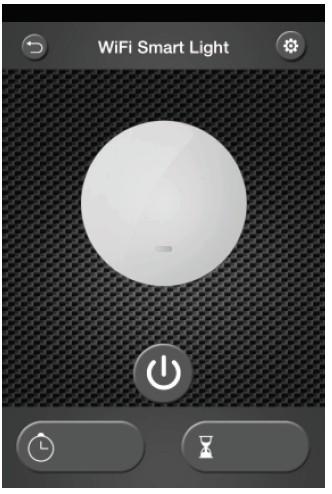

10 Ustawienia światła Dotknij przycisku dostosowania oświetlenia u dołu po lewej stronie ekranu, aby włączyć lub wyłączyć urządzenie, ustawić czas świecenia i opóźnienie. Kliknij na aby włączyć lub wyłączyć urządzenie. Naciśnij w lewym dolnym rogu ekranu Naciśnij po prawej u dołu na na aby ustawić godzinę. aby ustawić opóźnienie. Ustawienia czasu 1. Otwórz ustawienia czasu, aby ustawić czas świecenia urządzenia. Dotknij symbolu plusa w prawym górnym rogu. Wprowadź godzinę rozpoczęcia lub zakończenia oraz dni tygodnia, w których mają obowiązywać ustawienia. 2. Wybierz żądany dzień tygodnia.

11 3. Włącz lub wyłącz powtarzanie cotygodniowe (tylko ios). 4. Przeglądaj ekran w górę lub w dół, aby ustawić czas: godziny minuty. 5. Naciśnij Save (Zapisz), aby zapisać ustawienia. 6. W następnym oknie aktywuj lub dezaktywuj ustawiony czas rozpoczęcia lub zakończenia. Opóźnienie Otwórz ustawienia opóźnienia czasowego. Po włączeniu urządzenia można ustawić, jak długo powinno ono być wyłączone. Po wyłączeniu urządzenia można ustawić, jak długo powinno ono być włączone. 1. Wybierz czas od jednej minuty do 120 minut lub ustaw indywidualny czas. 2. Aktywuj lub dezaktywuj Start-up delay (opóźnienie startu). 3. Naciśnij Save (Zapis), aby zapisać ustawienia. Ustawienia Kliknij przycisk ustawień w prawym dolnym rogu. Wyświetlana jest nazwa kamery, identyfikator urządzenia oraz wersja urządzenia. Kliknij Change Security Password (Zmień hasło), aby zmienić hasło. Kliknij Check new version (Sprawdź nową wersję), aby sprawdzić aktualizacje. Aby zapisać ustawienia, dotknij Save the application (Zapisz).

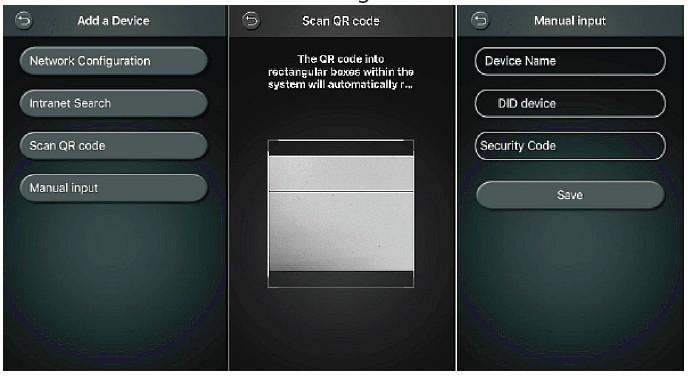

12 Dodanie nowego urządzenia Do aplikacji można dodać nowe urządzenie na trzy sposoby: przeszukiwanie sieci WLAN, skanowanie kodu QR, ręczne wprowadzanie danych. Sieć WLAN: kliknij na Intranet Search (Wyszukiwanie intranetowe), a następnie kliknij przycisk Begin (Start). Wybierz żądane urządzenie i wprowadź jego hasło. Potwierdź klikając Save (zapisz). Skanowanie kodu QR: kliknij na Scan QR code (Skanuj kod QR) i zeskanuj kod QR odpowiedniego urządzenia. Następnie wprowadź hasło urządzenia. Potwierdź klikając Save (zapisz).

13 Ręczne wprowadzanie: kliknij na Manual input (Wejście ręczne), a następnie wpisz nazwę urządzenia, identyfikator urządzenia i hasło. Potwierdź klikając Save (zapisz). Usuwanie urządzenia Naciśnij i przytrzymaj symbol LED na środku wyświetlacza, aby przejść do ustawień. Kliknij Remove the device (Usuń urządzenie), aby usunąć urządzenie z aplikacji. Dotknij opcji Modify the device name (Zmień nazwę urządzenia), aby zmienić nazwę urządzenia. Dotknij Exit (Wyjście), aby wyjść z ustawień.

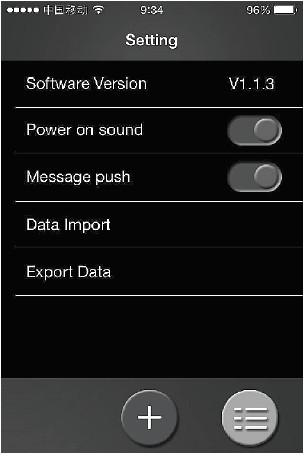

14 Ustawienia dźwięku i powiadomień Naciśnij przycisk znajdujący się obok Power on sound, aby włączyć lub wyłączyć dźwięk. Włączanie alarmów w czasie rzeczywistym działa tylko wtedy, gdy do aplikacji podłączono kamerę z detekcją ruchu. Aktywuj funkcję Message push, aby odbierać wiadomości na telefonie komórkowym po wyzwoleniu alarmu. Dotknij Apply, aby zapisać zmiany. DANE TECHNICZNE zasilanie: V, 50/60 Hz moc: 1,2 W WLAN: b/g/n częstotliwość transmisji: ,5 GHz moc transmisji: 12,5 14,5 dbm liczba diod LED: 6 wymiary: (Ø H) 110 x 30 mm waga: 86 g.
