1 Energooszczędne oświetlenie w budynku Przegląd najnowszych rozwiązań oświetleniowych Philips Lighting Poland Gdańsk, 23 marca 2009

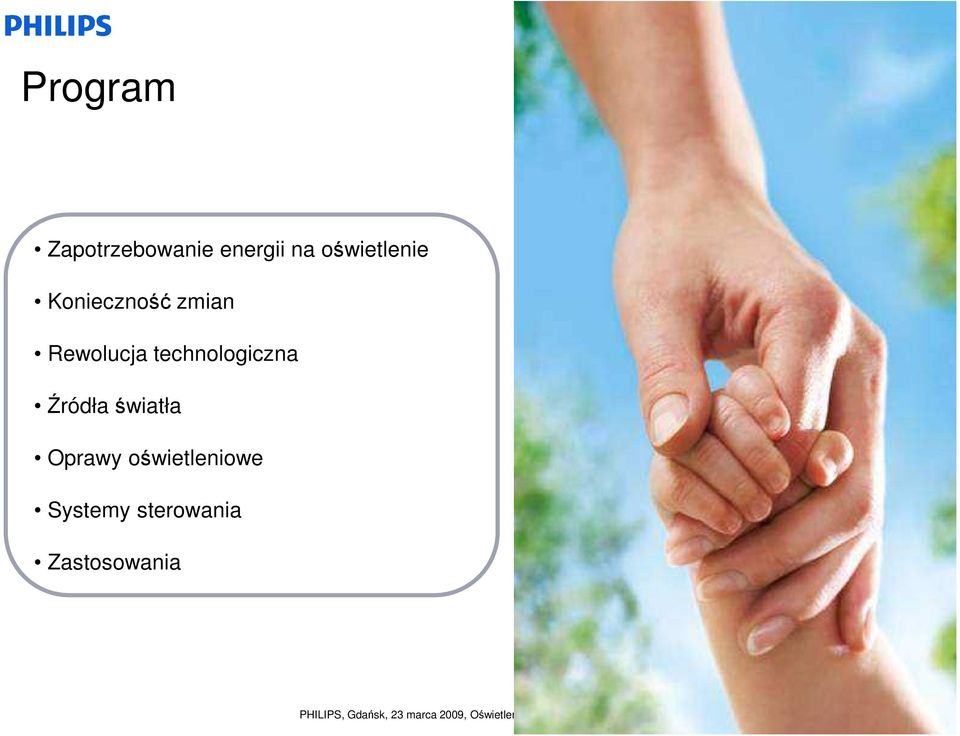

2 Program Zapotrzebowanie energii na oświetlenie Konieczność zmian Rewolucja technologiczna Źródła światła Oprawy oświetleniowe Systemy sterowania Zastosowania

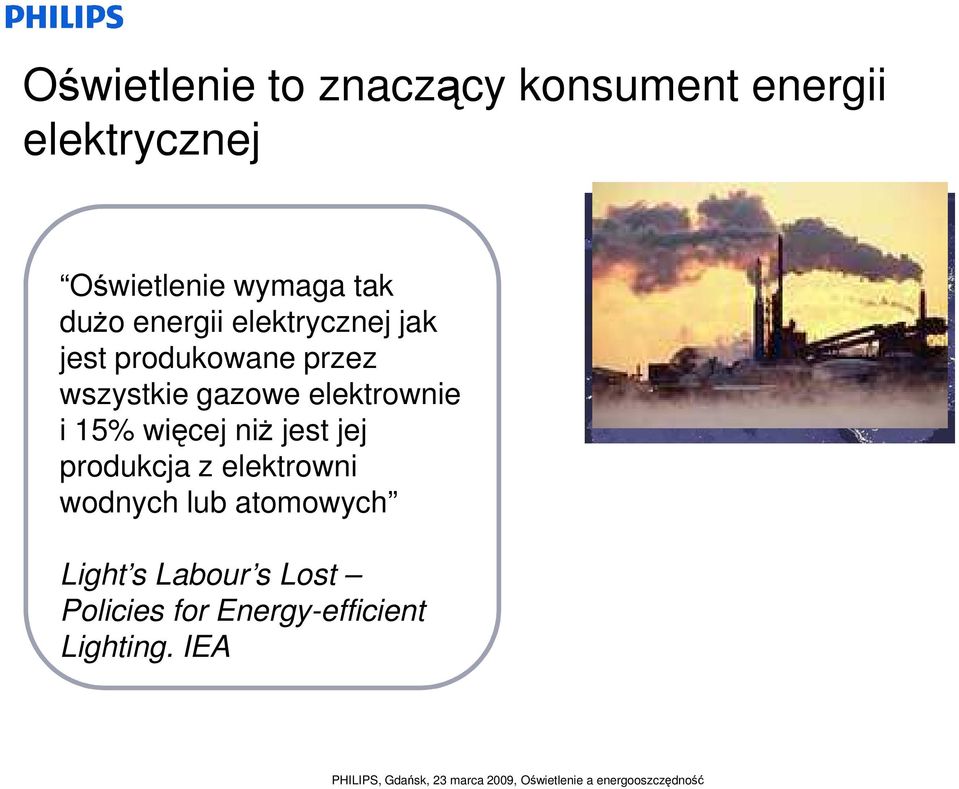

3 Oświetlenie to znaczący konsument energii elektrycznej Oświetlenie wymaga tak duŝo energii elektrycznej jak jest produkowane przez wszystkie gazowe elektrownie i 15% więcej niŝ jest jej produkcja z elektrowni wodnych lub atomowych Light s Labour s Lost Policies for Energy-efficient Lighting. IEA

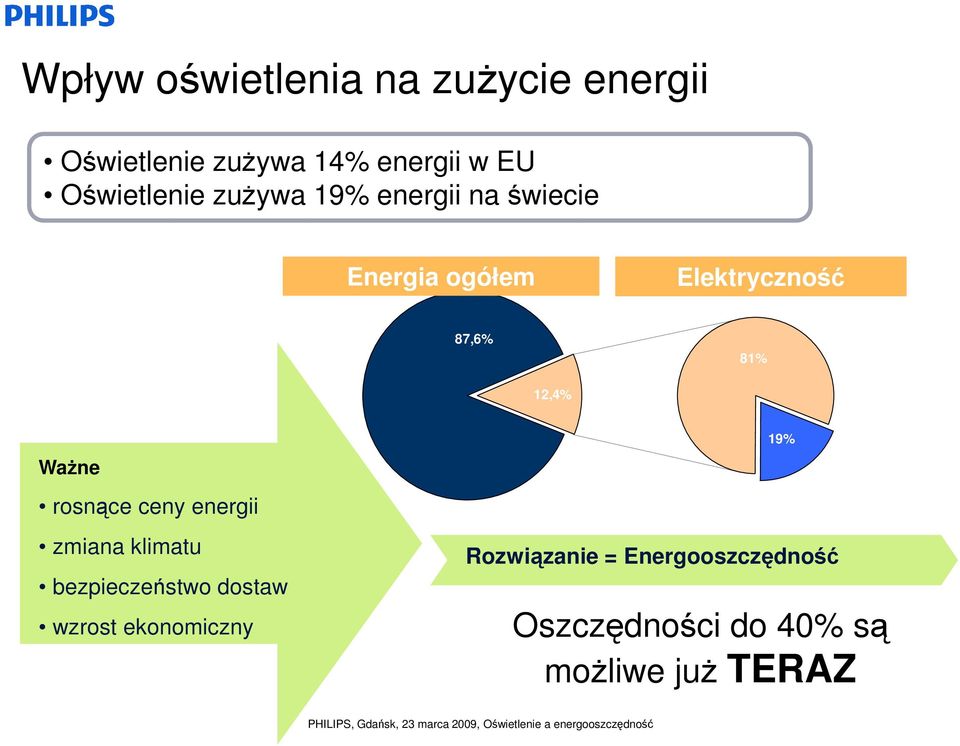

4 Wpływ oświetlenia na zuŝycie energii Oświetlenie zuŝywa 14% energii w EU Oświetlenie zuŝywa 19% energii na świecie Energia ogółem Elektryczność 87,6% 81% 12,4% WaŜne rosnące ceny energii zmiana klimatu bezpieczeństwo dostaw wzrost ekonomiczny 19% Rozwiązanie = Energooszczędność Oszczędności do 40% są moŝliwe juŝ TERAZ

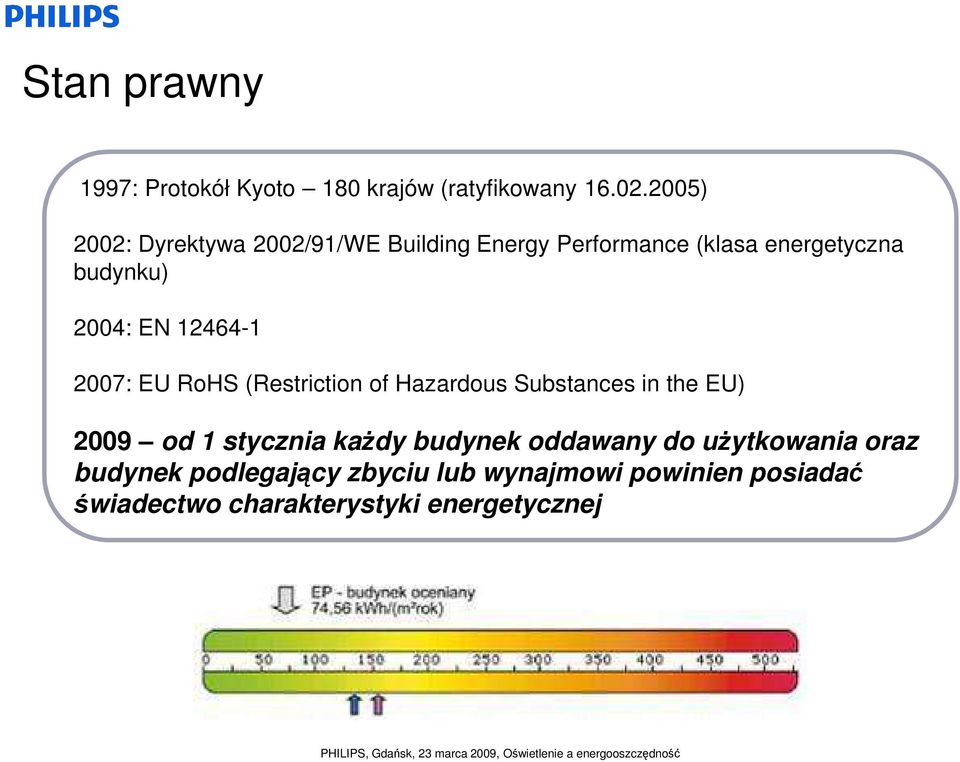

5 Stan prawny 1997: Protokół Kyoto 180 krajów (ratyfikowany ) 2002: Dyrektywa 2002/91/WE Building Energy Performance (klasa energetyczna budynku) 2004: EN : EU RoHS (Restriction of Hazardous Substances in the EU) 2009 od 1 stycznia kaŝdy budynek oddawany do uŝytkowania oraz budynek podlegający zbyciu lub wynajmowi powinien posiadać świadectwo charakterystyki energetycznej

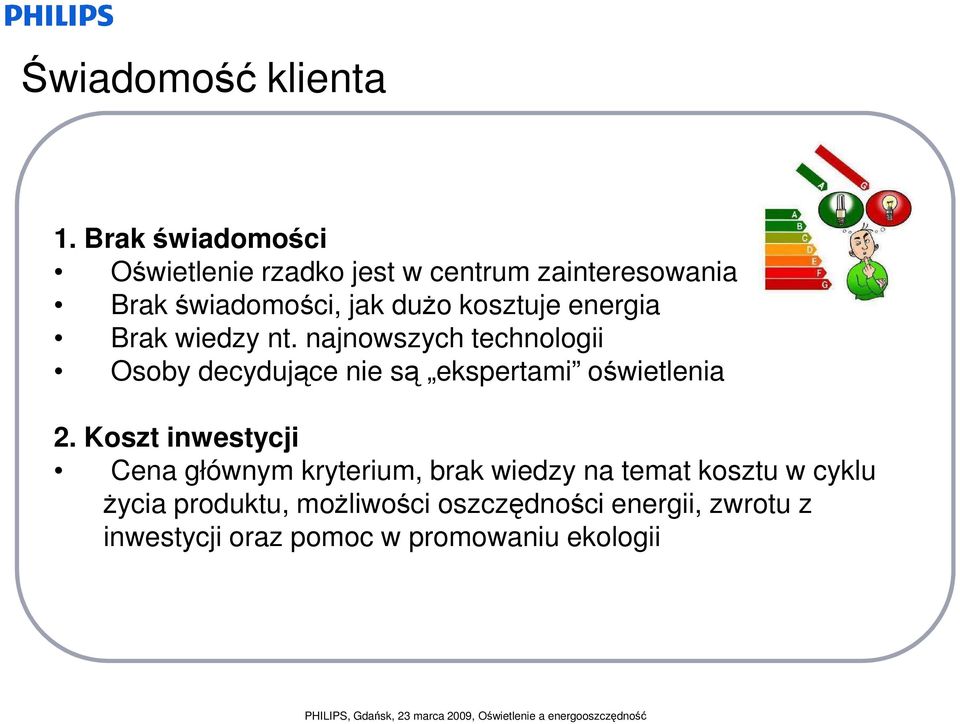

6 Świadomość klienta 1. Brak świadomości Oświetlenie rzadko jest w centrum zainteresowania Brak świadomości, jak duŝo kosztuje energia Brak wiedzy nt. najnowszych technologii Osoby decydujące nie są ekspertami oświetlenia 2. Koszt inwestycji Cena głównym kryterium, brak wiedzy na temat kosztu w cyklu Ŝycia produktu, moŝliwości oszczędności energii, zwrotu z inwestycji oraz pomoc w promowaniu ekologii

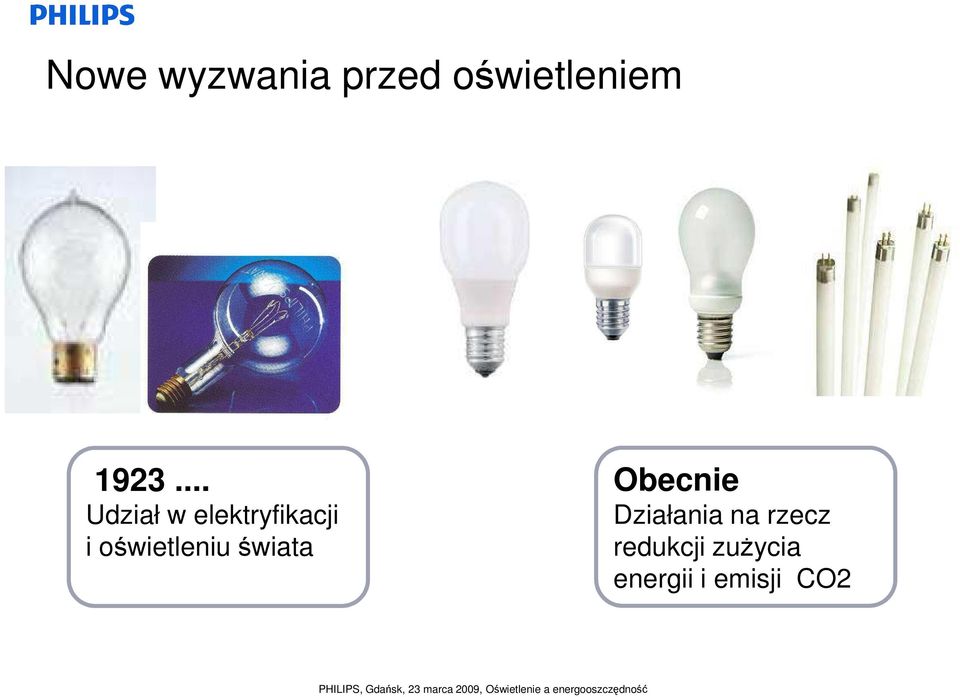

7 Nowe wyzwania przed oświetleniem Udział w elektryfikacji i oświetleniu świata Obecnie Działania na rzecz redukcji zuŝycia energii i emisji CO2

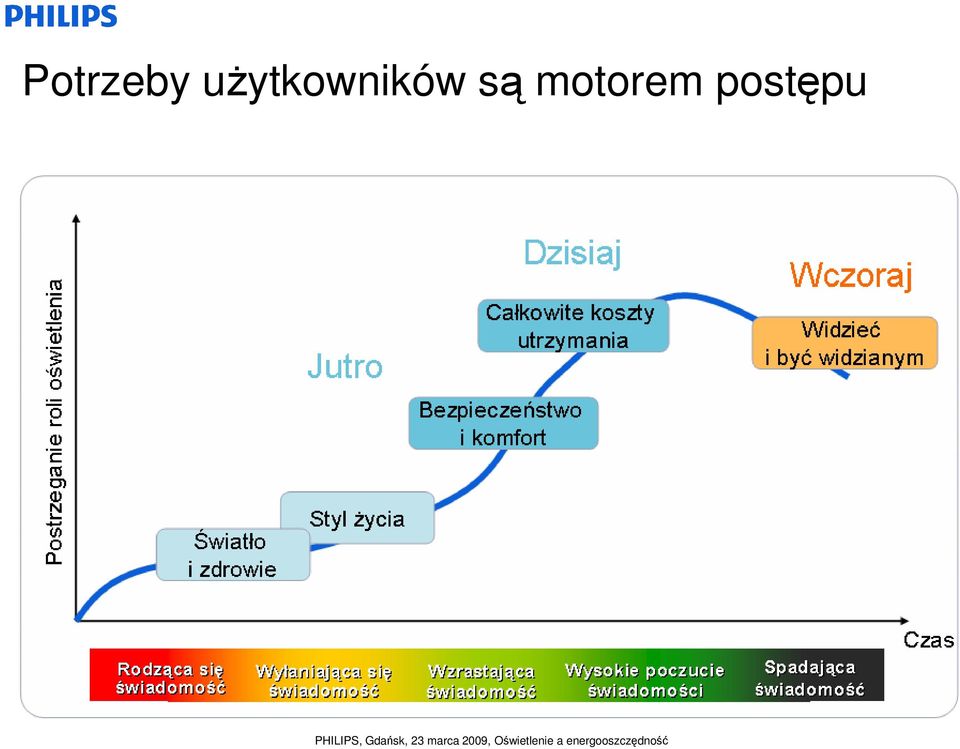

8 Potrzeby uŝytkowników są motorem postępu

9 Potrzeby uŝytkowników są motorem postępu Świetlówki śarówki Halogeny CFLi LED HID

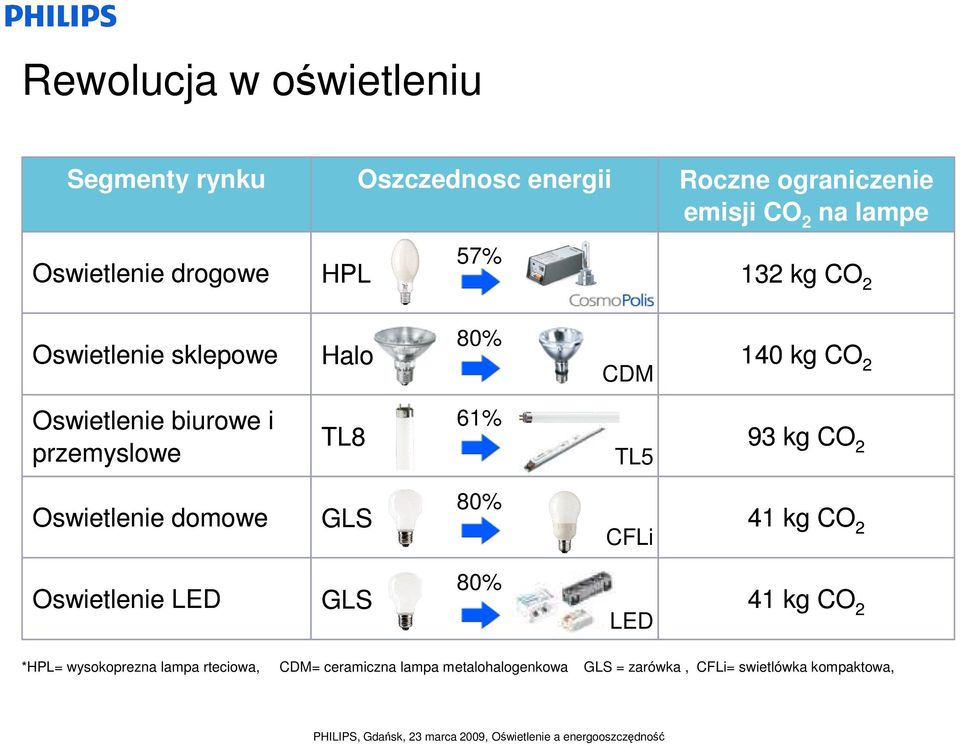

10 Rewolucja w oświetleniu Segmenty rynku Oswietlenie drogowe HPL Oszczednosc energii 57% Roczne ograniczenie emisji CO 2 na lampe 132 kg CO 2 Oswietlenie sklepowe Halo 80% CDM 140 kg CO 2 Oswietlenie biurowe i przemyslowe TL8 61% TL5 93 kg CO 2 Oswietlenie domowe GLS 80% CFLi 41 kg CO 2 Oswietlenie LED GLS 80% LED 41 kg CO 2 *HPL= wysokoprezna lampa rteciowa, CDM= ceramiczna lampa metalohalogenkowa GLS = zarówka, CFLi= swietlówka kompaktowa,

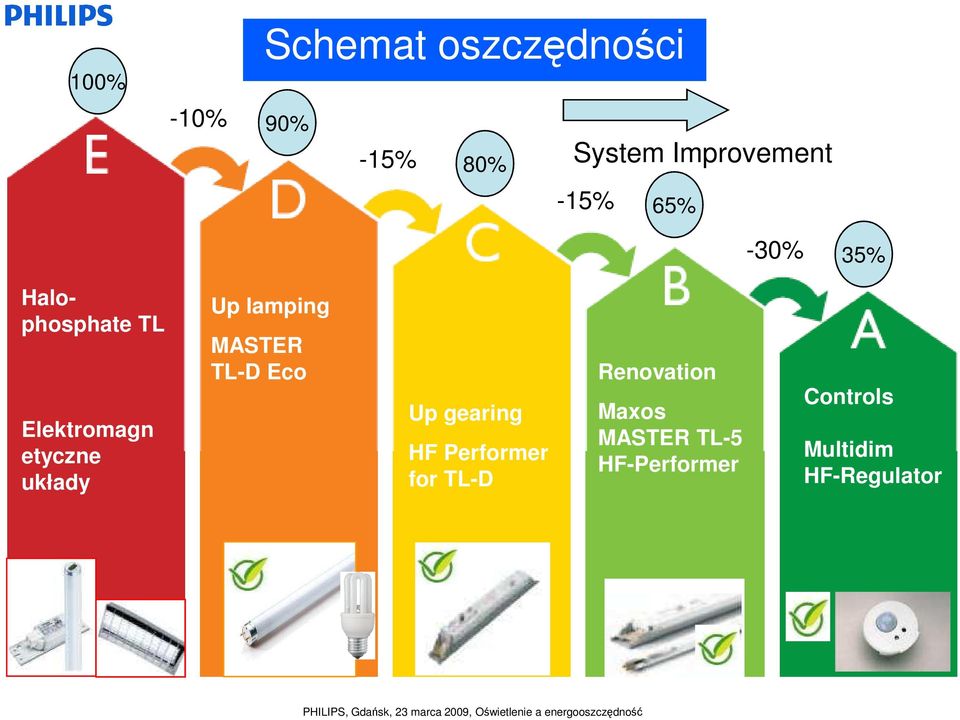

11 100% -10% Schemat oszczędności 90% -15% 80% System Improvement -15% 65% -30% 35% Halophosphate TL Elektromagn etyczne układy Up lamping MASTER TL-D Eco Up gearing HF Performer for TL-D Renovation Maxos MASTER TL-5 HF-Performer Controls Multidim HF-Regulator

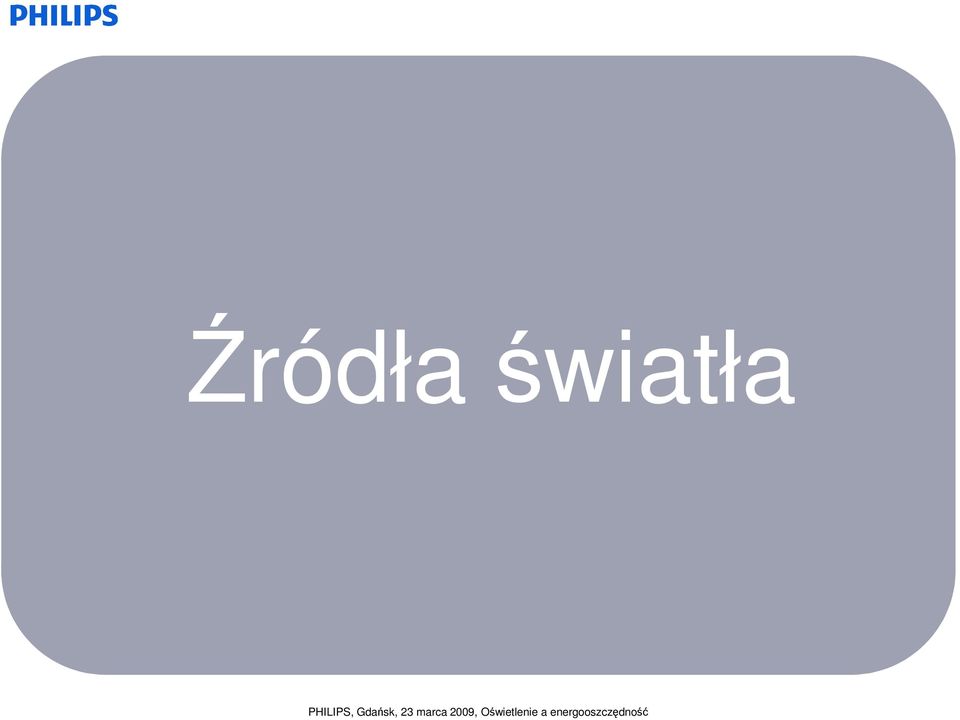

12 Źródła światła

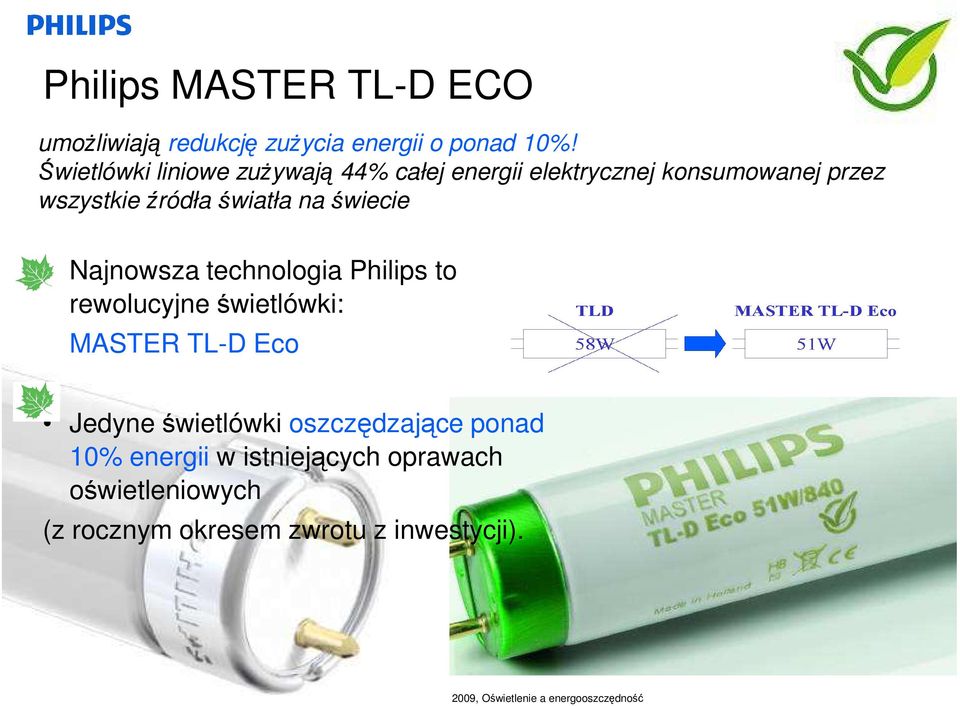

13 Philips MASTER TL-D ECO umoŝliwiają redukcję zuŝycia energii o ponad 10%! Świetlówki liniowe zuŝywają 44% całej energii elektrycznej konsumowanej przez wszystkie źródła światła na świecie Najnowsza technologia Philips to rewolucyjne świetlówki: MASTER TL-D Eco Jedyne świetlówki oszczędzające ponad 10% energii w istniejących oprawach oświetleniowych (z rocznym okresem zwrotu z inwestycji).

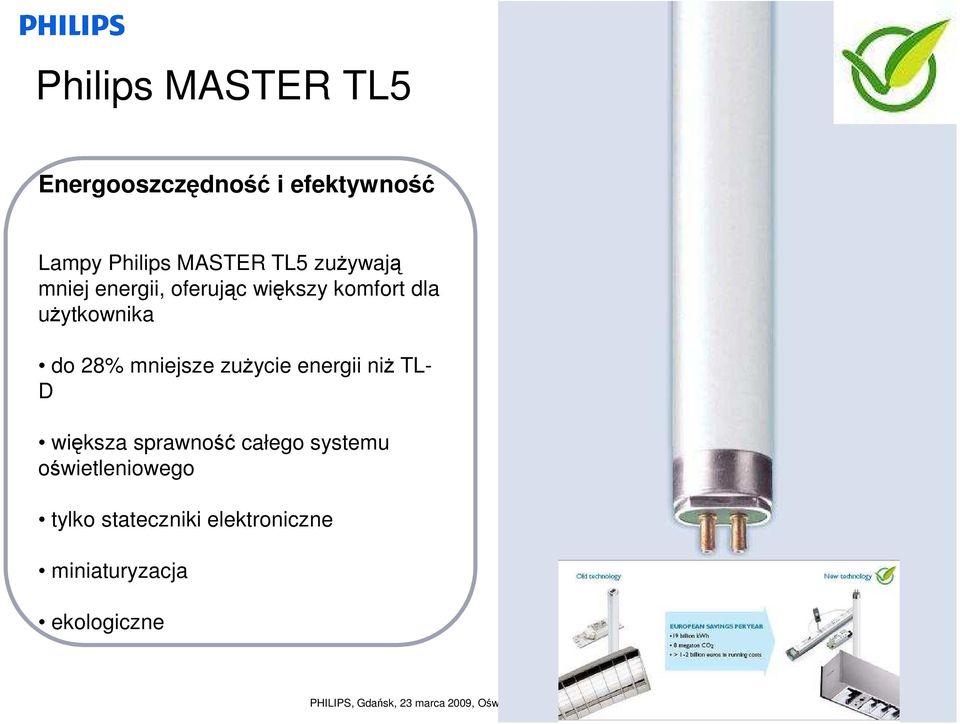

14 Philips MASTER TL5 Energooszczędność i efektywność Lampy Philips MASTER TL5 zuŝywają mniej energii, oferując większy komfort dla uŝytkownika do 28% mniejsze zuŝycie energii niŝ TL- D większa sprawność całego systemu oświetleniowego tylko stateczniki elektroniczne miniaturyzacja ekologiczne

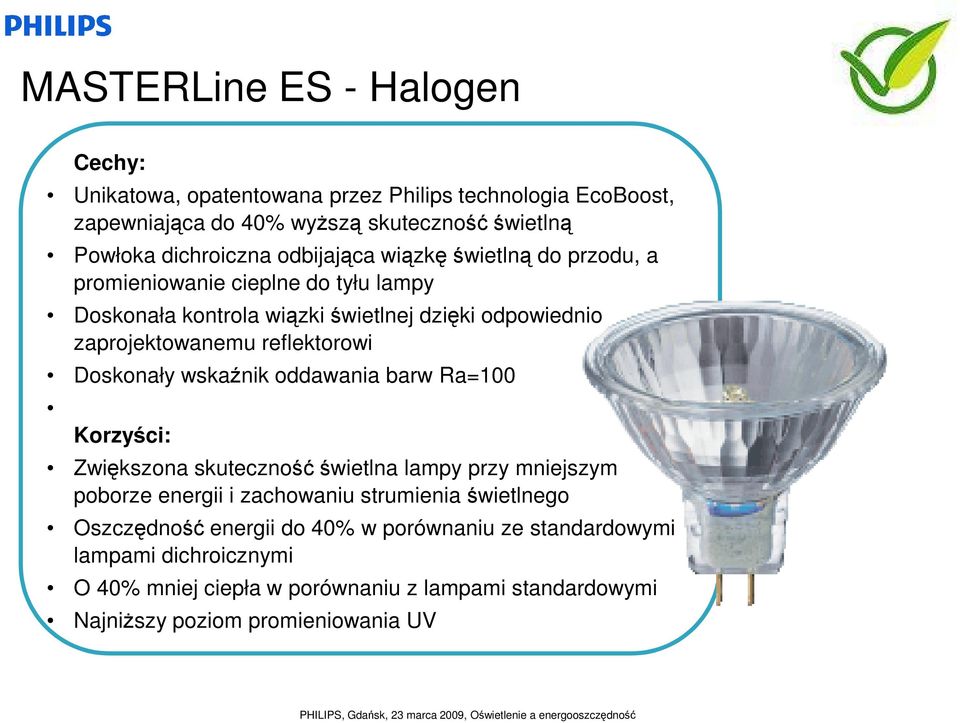

15 MASTERLine ES - Halogen Cechy: Unikatowa, opatentowana przez Philips technologia EcoBoost, zapewniająca do 40% wyŝszą skuteczność świetlną Powłoka dichroiczna odbijająca wiązkę świetlną do przodu, a promieniowanie cieplne do tyłu lampy Doskonała kontrola wiązki świetlnej dzięki odpowiednio zaprojektowanemu reflektorowi Doskonały wskaźnik oddawania barw Ra=100 Korzyści: Zwiększona skuteczność świetlna lampy przy mniejszym poborze energii i zachowaniu strumienia świetlnego Oszczędność energii do 40% w porównaniu ze standardowymi lampami dichroicznymi O 40% mniej ciepła w porównaniu z lampami standardowymi NajniŜszy poziom promieniowania UV

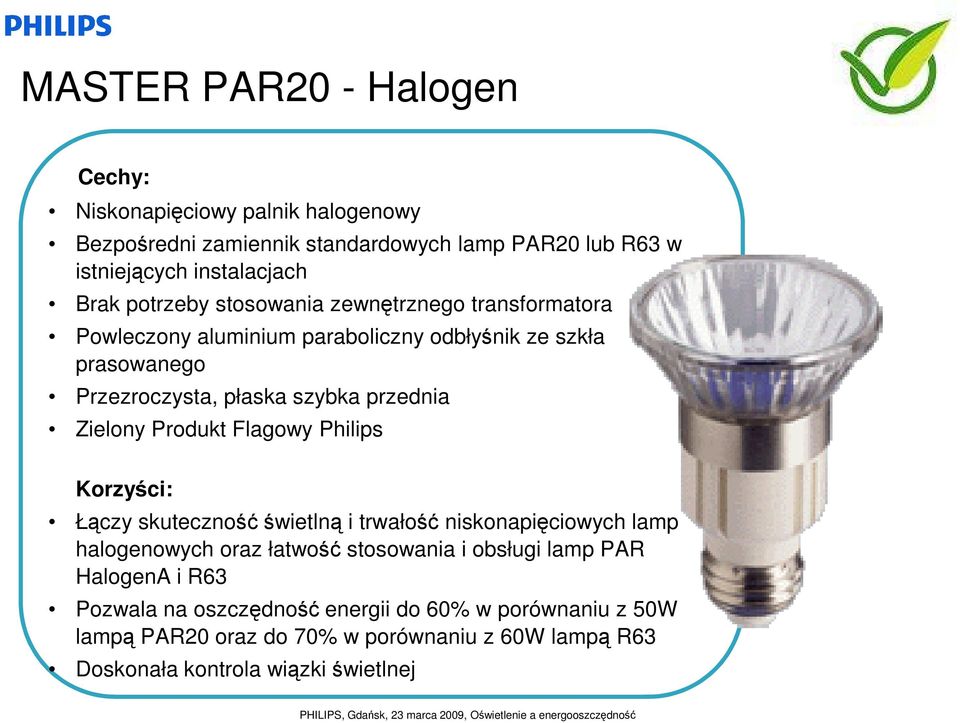

16 MASTER PAR20 - Halogen Cechy: Niskonapięciowy palnik halogenowy Bezpośredni zamiennik standardowych lamp PAR20 lub R63 w istniejących instalacjach Brak potrzeby stosowania zewnętrznego transformatora Powleczony aluminium paraboliczny odbłyśnik ze szkła prasowanego Przezroczysta, płaska szybka przednia Zielony Produkt Flagowy Philips Korzyści: Łączy skuteczność świetlną i trwałość niskonapięciowych lamp halogenowych oraz łatwość stosowania i obsługi lamp PAR HalogenA i R63 Pozwala na oszczędność energii do 60% w porównaniu z 50W lampą PAR20 oraz do 70% w porównaniu z 60W lampą R63 Doskonała kontrola wiązki świetlnej

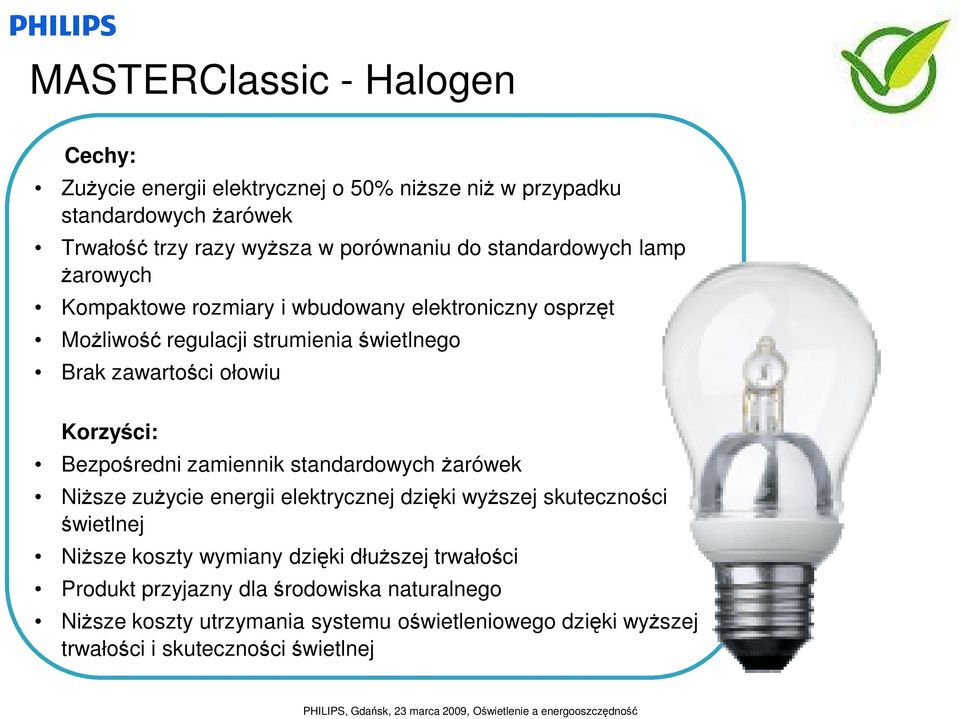

17 MASTERClassic - Halogen Cechy: ZuŜycie energii elektrycznej o 50% niŝsze niŝ w przypadku standardowych Ŝarówek Trwałość trzy razy wyŝsza w porównaniu do standardowych lamp Ŝarowych Kompaktowe rozmiary i wbudowany elektroniczny osprzęt MoŜliwość regulacji strumienia świetlnego Brak zawartości ołowiu Korzyści: Bezpośredni zamiennik standardowych Ŝarówek NiŜsze zuŝycie energii elektrycznej dzięki wyŝszej skuteczności świetlnej NiŜsze koszty wymiany dzięki dłuŝszej trwałości Produkt przyjazny dla środowiska naturalnego NiŜsze koszty utrzymania systemu oświetleniowego dzięki wyŝszej trwałości i skuteczności świetlnej

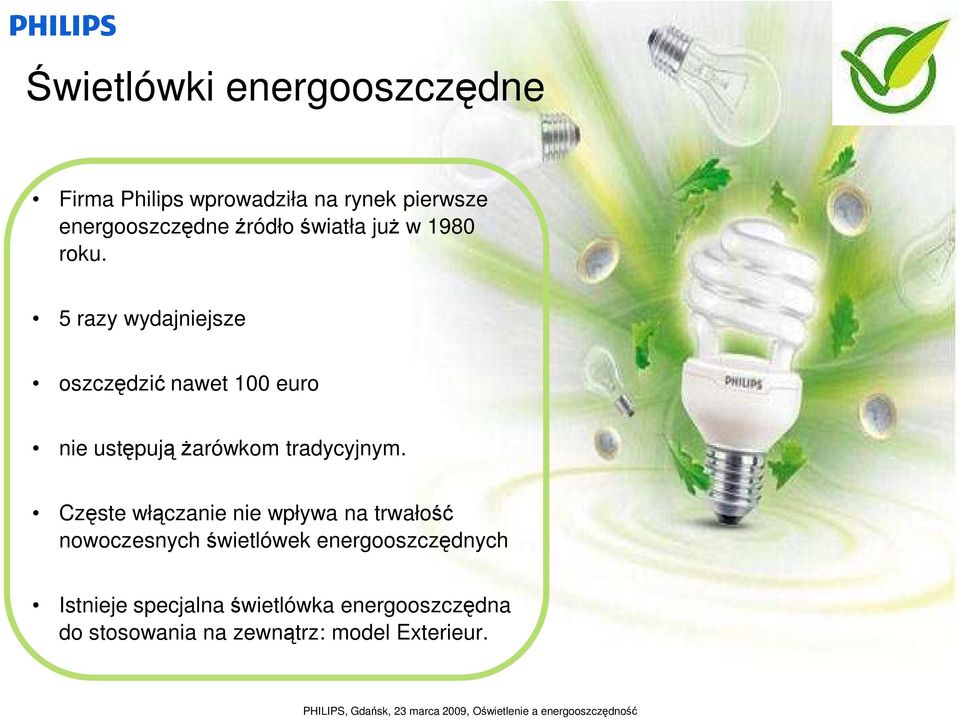

18 Świetlówki energooszczędne Firma Philips wprowadziła na rynek pierwsze energooszczędne źródło światła juŝ w 1980 roku. 5 razy wydajniejsze oszczędzić nawet 100 euro nie ustępują Ŝarówkom tradycyjnym. Częste włączanie nie wpływa na trwałość nowoczesnych świetlówek energooszczędnych Istnieje specjalna świetlówka energooszczędna do stosowania na zewnątrz: model Exterieur.

19 Jaką świetlówkę energooszczędną warto kupić zamiast tradycyjnej?

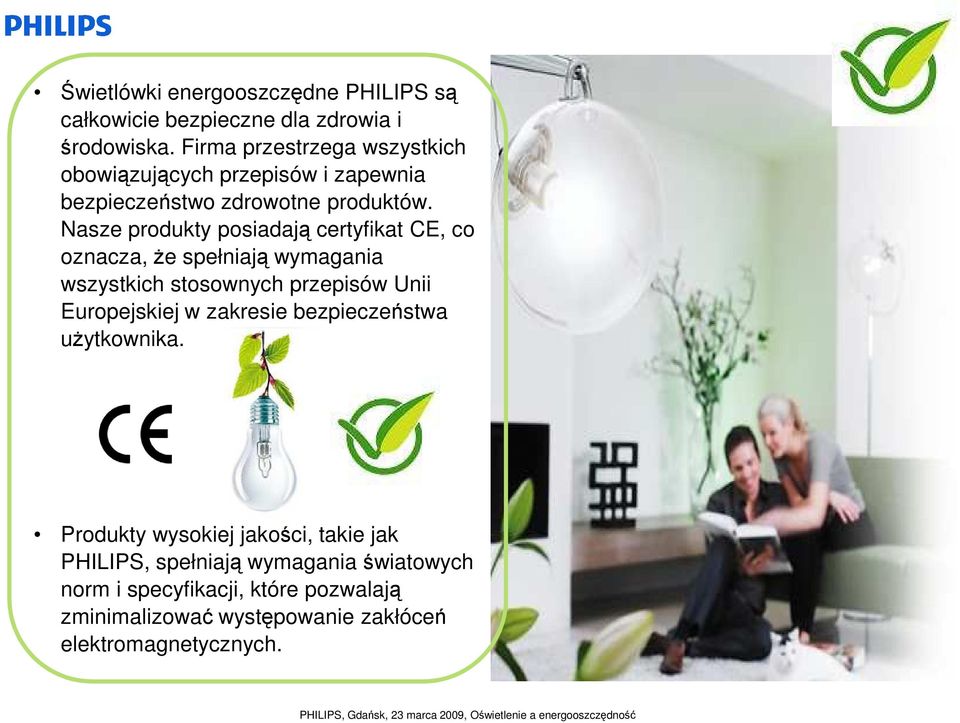

20 Świetlówki energooszczędne PHILIPS są całkowicie bezpieczne dla zdrowia i środowiska. Firma przestrzega wszystkich obowiązujących przepisów i zapewnia bezpieczeństwo zdrowotne produktów. Nasze produkty posiadają certyfikat CE, co oznacza, Ŝe spełniają wymagania wszystkich stosownych przepisów Unii Europejskiej w zakresie bezpieczeństwa uŝytkownika. Produkty wysokiej jakości, takie jak PHILIPS, spełniają wymagania światowych norm i specyfikacji, które pozwalają zminimalizować występowanie zakłóceń elektromagnetycznych.

21

22 Źródła LED LED = Light Emitted Diods DuŜa trwałość niŝsze koszty utrzymania Bez rtęci przyjazne środowisku Odporność na wstrząsy niezawodność Kolory niepotrzebne filtry Mała objętość i waga design Niskie napięcie bezpieczeństwo Regulacja optymalny strumień

23

24 Technologia stara vs nowa Philips Affinium LED string

25 Technologia stara vs nowa Affinium LED posterbox

26 Technologia stara vs nowa LED Freezer Module

27

28 Aplikacje, produkty

29 Philips SSL portfolio kanał PROF

30 Fortimo Downlight Module (LED) Przełom w efektywności oświetlenia Moduł LED do oświetlenia downlight: Do 50% bardziej energooszczędny niŝ tradycyjne systemy oparte na świetlówkach kompaktowych

31 Dekoracyjne diody LED Wzory produktów i opakowań

32 Czas działania LED ów Błędny pogląd: wszystkie LED`y działają 50,000 godzin lub dłuŝej 100% 80% 60% 40% Typowy LED 5mm 20% 0%

33 Technologia stara vs nowa MasterLED

34 Philips MasterLED

38 Oprawy Oświetleniowe

39 Wizja Oprawy z energooszczędnym systemem TL5 będą standardem do oświetlenia ogólnego 2. W 2009 roku, wszystkie układy elektromagnetyczne (typu IC oraz I ) zostaną wycofane z oferty i będą bezpośrednio zastąpione przez stateczniki elektroniczne

40 Philips SmartForm TL5 Nowy standard w oświetleniu biur

41 Philips SmartForm Bardzo płaska (45mm) Bardzo gładkie naroŝniki Bardzo komfortowe rastry (UGR16) Optyki o bardzo wysokiej sprawności (do LOR 94%) Zintegrowane otwory wentylacji Energooszczędny ActiLume 41

42 Philips SmartForm Placówka Banku pow. 235m 2 Porównanie opraw oprawa standardowa 4x18W SmartForm 3x14W ilość opraw zuŝycie energii 4,018 [kwh] 1,845 [kwh] róŝnica 2,173 [kwh] oszczędność 54% Zastosowanie opraw typu SmartForm z optyką o najwyŝszej sprawności (rastry wykonane z aluminium z dodatkiem srebra) pozwalają oszczędzić ponad 50% zuŝywanej energii przeznaczonej na oświetlenie. Rozwiązanie takie wpływa na nizsze koszty uŝytkowania oraz redukcję emisji CO 2.

43 Philips SmartForm TL-D, 4x18W/830 D6, Statecznik elektromagnetyczny TL5, SmartForm, TBS460 3x14W/830 D8-VH Statecznik elektroniczny TL5, 4x14W/830 D6 Statecznik elektroniczny E av = 610 lux Moc zainstalowana: 19 W/m 2 E av = 510 lux Moc zainstalowana: 9 W/m 2 E av = 600 lux Moc zainstalowana: 12 W/m 2 50% energooszczędności 25% energooszczędności Standardowa instalacja w stropach 600x600mm Zgodnie z normą EN dla biur E av > 500 lux, Ra > 80, UGR < 19 oraz L < 1000 cd/ m 2 Pomieszczenie na planie otwartym, wysokość 2.70 m D8-VH - raster o najwyŝszej wysokiej sprawności (Very High output optic optyka MrioSivler najwyŝsza jakość aluminium z dodatkiem srebra) 9 W/m 2 NajniŜsze koszty uŝytkowania i zredukowana emisja CO 2 43

44 SmartForm Optyka MLO w light surface Innowacyjna opatentowana mikrosoczewkowa optyka. Opracowana ze stoŝkowych soczewek z wklęsłym szczytem. Dla osiągnięcia najlepszej ochrony przed olśnieniem soczewki umieszczone na kwadratowych polach. ok. 36 bardzo precyzyjnych soczewek na 1 cm 2 Równomierny rozsył światła Komfortowa jaskrawość optyki Brak olśnienia pośredniego na ekranach monitorów Zgodne z zaleceniami normy PN-EN

45 SmartForm Dynamiczne Oświetlenie Oświetlenie osobiste Rozwiązanie dla oprawy z funkcją Dynamicznego Oświetlenia Indywidualne sterowanie natęŝeniem i temperaturą barwową światła Dynamic Ambience Dynamiczne Oświetlenie w rytmie dnia Jeden sterownik Dynamic Ambience (DA) dla maks. 32 opraw Moc zainstalowana: W/m 2 With AC-MLO ND (Comfort MLO): 12 W/m 2 Extra savings with control, 50%: Using day-light linking & presence detection with ActiLume 45

46 Systemy Sterowania

47 Philips Luxsense Luxsense to czujnik światła dziennego zintegrowane w oprawie sterowanie oświetleniem pozwala na prostą i automatyczną energooszczędność nawet do 50% (dla budynków z duŝą powierzchnią okien) Uwaga: Luxsense współpracuje ze statecznikami HFR (1-10V), maksymalnie 19 opraw moŝna podłączyć do jednej oprawy z Luxsense

48 Philips Luxsense ZuŜycie energii Oprawa statecznik EM EFix TBS260 statecznik HF EFix TBS260 statecznik HF z Luxsense 100% 75% 50%

49 Philips ActiLume Oświetlenie biurowe 49

50 Philips ActiLume

51 Philips ActiLume Czujnik światła dziennego sprawdza natęŝenie światła Oszczędności do 50%

52 Philips Light Master Modular (LMM) Inteligentny budynek

53 Philips Light Master Modular (LMM) oszczędność energii elektrycznej komfort uŝytkowania centralne sterowanie oświetleniem i nadzoru prostota i elastyczność instalacji elektrycznej współpraca z urządzeniami pracującymi z protokołem LonWorks 53

54 Philips Light Master Modular (LMM) Instalacja zaawansowana Instalacja z czujnikami bez programowania oszczędność energii proste programowanie pełna diagnostyka systemu automatyczne testowanie modułów awaryjnych oszczędność energii centralne zarządzanie 54

55 Philips Light Master Modular (LMM) System 55

56 Philips Light Master Modular (LMM) Czujnik niezaleŝny CZUJNIK ŚWIATŁA CZUJNIK RUCHU ODBIORNIK PODCZERWIENI 56

57 LED do biur
