Elektroniczny ogrzewacz wody PEO 18/21/24 Stiebel Eltron

Transkrypt

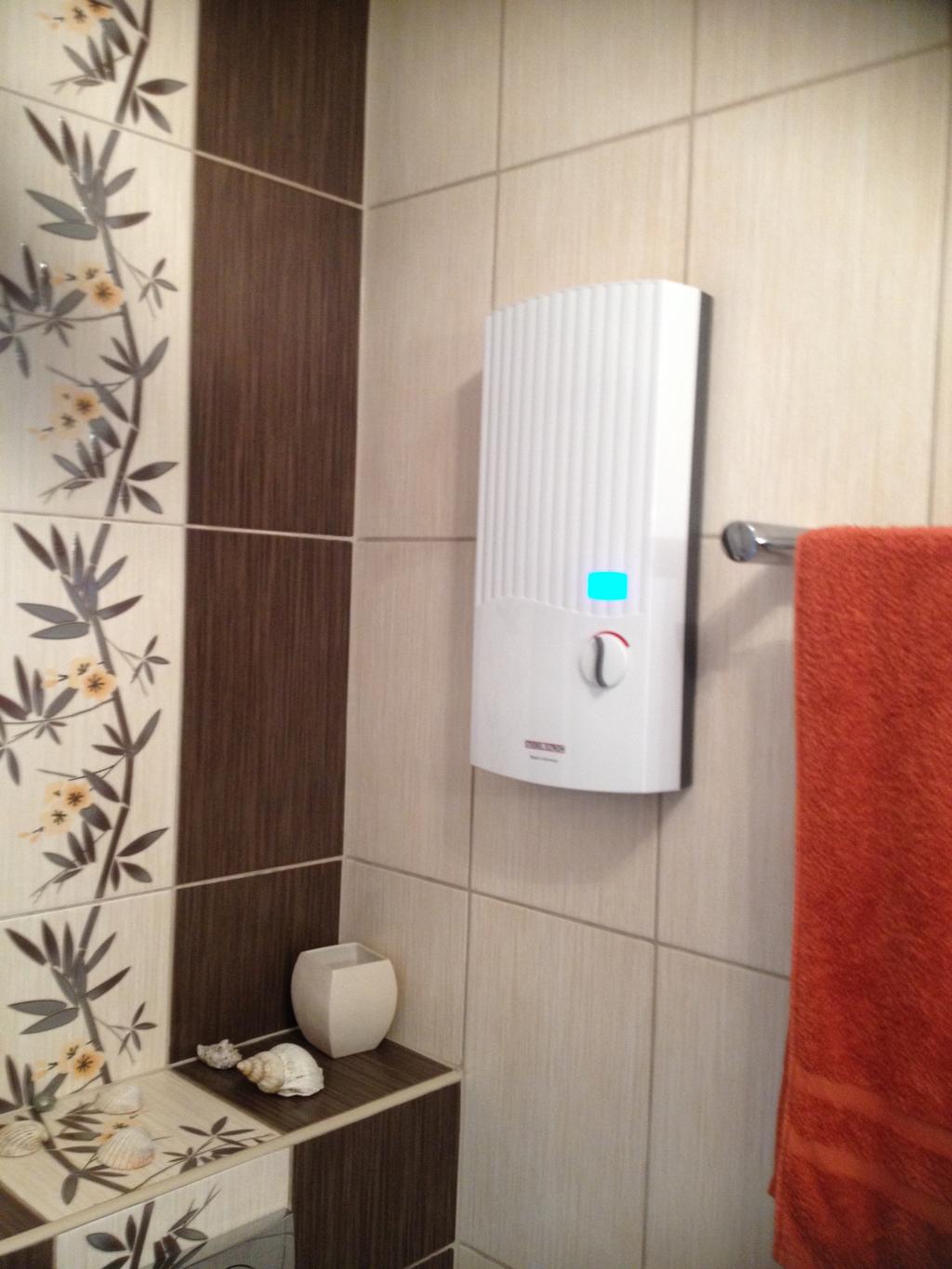

1 Model : Producent : Stiebel Eltron Zdjęcia instalacyjne / montażowe Video instalacyjne AEG, Stiebel Eltron, Zanker Protokół instalacji CWU - zagadnienia Przepływowy ogrzewacz wody - jaki wybrać? Strona 1

2 Strona 2

3 Klientom naszego sklepu internetowego zapewniamy zaawansowane i skuteczne wsparcie techniczne produktu tel Klientom, którzy zamawiają urządzenie z usługą instalacji zapewniamy profesjonalny montaż z pomiarami skuteczności ochrony przeciwporażeniowej podstawowej oraz dodatkowej zakończony szkoleniem w zakresie obsługi i eksploatacji urządzenia. Dodatkowo możemy dla Państwa określić: Oczywiście powyższe jest udokumentowane Fakturą VAT z gwarancją wykonawcy Interex Katowice na usługę oraz zkartą gwarancyjną producentana urządzenie: ZASTOSOWANIE: PEO LCD przystosowany do zasilania gorącą wodą kilku punktów poboru (zasilanie pojedyncze i grupowe), np. jednoczesne zasilanie łazienki i kuchni. Zamknięte, odporne na ciśnienie urządzenie do użytku ze wszystkimi dostępnymi na rynku złączkami ciśnieniowymi. WYPOSAŻENIE / KOMFORT: Sterowany elektronicznie przepływowy podgrzewacz wody z technologią 3i. Precyzyjna żądana temperatura do maksymalnej mocy. Wybór temperatury od C, bezstopniowa, ręczna regulacja temperatury za pomocą pokrętła. Wyświetlacz LC do wyświetlania zadanej temperatury. WYDAJNOŚĆ: Oszczędza do 30% energii i wody dzięki elektronicznej kontroli mocy dzięki technologii 3i. 3 czujniki zapewniają osiągnięcie zadanej temperatury dokładnie w takim stopniu. W tym celu wykorzystuje się tylko naprawdę potrzebną energię, a domieszanie zimnej wody nie zawsze jest konieczne. INSTALACJA PROFI-RAPID: PROFI-RAPID - Zaawansowany system instalacyjny dla jeszcze szybszej i łatwiejszej instalacji. Łatwa wymiana ze wszystkimi popularnymi przepływowymi podgrzewaczami wody. Łatwy montaż na ścianie: uniwersalna szyna montażowa ze Strona 3

4 zintegrowaną kompensacją nierówności ścian i odchyleń od otworu, uwzględnia zwyczajowe punkty mocowania. Szybkie i uniwersalne przyłącze wody: powiększona przestrzeń przyłączeniowa z obrotowym wlotem zimnej wody, wodne połączenia śrubowe, technologia podwójnego króćca do bezproblemowej wymiany, montaż powierzchniowo-podtynkowy z 3-drogowym odcięciem, odpowiedni do rur z tworzywa sztucznego (przestrzegać instrukcji producenta). Proste podłączenie elektryczne: opcjonalne przyłącze elektryczne na górze i na dole, pomoc przy wkładaniu kabli elektrycznych. Możliwość wyboru wydajności. Stopień ochrony IP 25 (odporny na działanie strumienia). Moc do wyboru 18/21/24 KW w jednym urządzeniu. SERWIS: Analiza błędów za pomocą diody diagnostycznej LED. Wewnętrzny zespół zdejmowany za pomocą uchwytu. BEZPIECZEŃSTWO: Szybki, nagrzewany system grzewczy odpowiedni dla wód wapiennych i ubogich w wapno. Elektroniczna koncepcja bezpieczeństwa z detekcją pęcherzyków. Możliwość stałego ograniczenia temperatury wylotu wody do maks. 43 C - Dobór temperatury płynny od 30C do 60C z dokładnością do 1C na czytelnym wyświetlaczu LCD - Szybko działająca elektronika regulująca zapewnia najwyższy komfort ekonomicznej eksploatacji - Elektroniczne rozpoznawanie pęcherzyków powietrza - Rodzaj zabezpieczenia IP 25 (IP 24 w przypadku montażu natynkowego) - Po wykorzystaniu pełnej mocy urządzenia aby utrzymać żądaną temperaturę wody należy ograniczyć przepływ wody Tabela kompatybilności przepływowych ogrzewaczy wody Stiebel Eltron AEG Haustechnik Model stary DDLT, DDLE DDLT 13 DDLE 13 DDLT 18 Strona 4

5 DDLE 18 DDLT 21 DDLE 21 DDLT 24 DDLE 24 DDLT 27 DDLE 27 Model nowy PHB działanie hydrauliczne PHB 13 PHB 18 PHB 21 PHB 24 Model nowy PEG działanie elektroniczne PEG 13 Strona 5

6 PEG 18 PEG 21 PEG 24 Nowy model PEY działanie elektroniczne PEY 18/21/24 PEY 18/21/24 Model nowy PEO działanie elektroniczne PEO 18/21/24 PEO 18/21/24 Strona 6

7 PEO 27 Model nowy PER działanie elektroniczne PER 18/21/24 PER 18/21/24 Zawieszenie urządzenia jest identyczne DDLT = PHB = PEG = PEY = PEO = PER Przyłącza hydrauliczne i elektryczne są identyczne DDLT = PHB= PEG = PEY = PEO = PER Działanie hydrauliczne: w zależności od ilości przepływajacej wody w sposób mechaniczny załączają pełną moc lub połowę mocy ogrzewacza. Brak możliwości ustawienia temperatury ciepłej wody w ogrzewaczu. Urządzenia hydrauliczne: DDLT, PHB Działanie elektroniczne: w zależności od ilości przepływajacej wody, temperatury żądanej oraz temperatury wody na dopływie w sposób elektroniczny płynnie regulują moc ogrzewacza. Urządzenia elektroniczne: PEG: do wyboru dwie stałe temperatury 42Ci 55Cz precyzją do 3C do 100% mocy PEY: płynnie regulowana temperatura poprzez pokrętło z wyborem od 30Cdo 60CCz precyzją od 1Cdo 3C do 100% mocy PEO:płynnie regulowana temperatura poprzez pokrętło z wyborem na wyświetlaczu LCDod 30Cdo 60C z precyzją do 1C do 100% mocy PER: płynnie regulowana temperatura poprzez pokrętło z wyborem na dużym wyświetlaczu LCD, bezwzględny priorytet utrzymania temperatury z dokładnością do 0.5C = zawsze stała temperatura ciepłej wody Informacje techniczne Mariusz Czapnik telefon Strona 7

8 Optymalizacja wody i energii: Kupując przepływowy ogrzewacz wody, kupujemy i płacimy za" jakość, niezawodność i komfort eksploatacji", natomiast tylko profesjonalna optymalizacja kosztów zużycia energii i wody jest w stanie zredukować rachunki za ciepłą wodę użytkową nawet o 50%. Optymalizację można przeprowadzić z elektronicznymi ogrzewaczami wody Stiebel Eltron w czasie montażu urządzenia lub w trakcie eksploatacji - zdecydowanie zalecam z doświadczenia - pomoc i wsparcie techniczne dla naszych klientów - Mariusz Czapnik - tel Strona 8

9 Strona 9

10 - prysznic - 6 do 8l/min w zależności od wyboru mocy przepływowego ogrzewacza wody - zlewozmywak - 3 do 6l/minw zależności od wyboru mocy przepływowego ogrzewacza wody - wanna 8l/minw zależności od wyboru mocy przepływowego ogrzewacza wody Tabela optymalnej i ekonomicznej eksploatacji przepływowych ogrzewaczy wody Redukcja rachunków za ciepłą wodę użytkową nawet o 50%. Temperatura wody zimnej na dopływie do ogrzewacza Temperatura Strona 10

11 wody ciepłej ustawianej przez Użytkownika na ogrzewaczu Przepływ wody przez punkt poboru ( kran, prysznic, bateria wannowa ) Moc potrzebna do produkcji CWU Uwagi Zlewozmywak 1C 7C 15C 45C 45C 45C 5 litrów / min 5 litrów / min 5 litrów / min 15,4 kw 13,3 kw 10,5 kw Praca optymalna i ekonomiczna z ogranicznikiem przepływu Zlewozmywak 1C 7C 15C 45C 45C Strona 11

12 45C 7 litrów / min 7 litrów / min 7 litrów / min 21,5 kw 18,6 kw 14,7 kw Uwywalka 1C 7C 15C 38C 38C 38C 3 litry / min 3 litry / min 3 litry / min 7,7 kw 6,5 kw 4,8 kw Praca optymalna i ekonomiczna z ogranicznikiem przepływu Strona 12

13 Uwywalka 1C 7C 15C 38C 38C 38C 7 litrów / min 7 litrów / min 7 litrów / min 18,1 kw 15,1 kw 11,2 kw Prysznic 1C 7C 15C 40C 40C 40C Strona 13

14 6 litrów / min 6 litrów / min 6 litrów / min 16,3 kw 13,8 kw 10,5 kw Praca optymalna i ekonomiczna z ogranicznikiem przepływu Prysznic deszczownica 1C 7C 15C 40C 40C 40C 10 litrów / min 10 litrów / min 10 litrów / min 27,2 kw 23,0 kw 17,4 kw Wanna Strona 14

15 1C 7C 15C 43C 43C 43C 8 litrów / min 8 litrów / min 8 litrów / min 23,4 kw 20,1 kw 15,6 kw Praca optymalna i ekonomiczna z ogranicznikiem przepływu Opracowanie i informacje techniczne Mariusz Czapnik telefon Strona 15

16 Strona 16

17 Dane techniczne: Moc (kw): 18/21/24 zabezpieczenie minimalne odpowiednio 32A/32A/35A Napięcie zasilania (V): 3/PE ~ 400 Wysokość (cm): 48,5 Szerokość (cm): 22,6 Głębokość (cm): 9,0 Instrukcja montażu i obsługi przepływowego ogrzewacza wody PEO Do każdego naszego ogrzewacza trójfazowego załączony jest szablon montażowy, który pozwala na prawidłowe zaprojektowanie i przygotowanie instalacji wodnej i elektrycznej. Cena : 1.525,20 zł Brutto ( 1.240,00 zł Netto) Cena promocyjna : 1.143,90 zł Brutto ( 930,00 zł Netto) Dostępność: Produkt dostępny w naszym sklepie od 21 April 2015 Strona 17
