1 Instrukcja liny Fast Rope Wprowadzenie Niniejszy dokument zawiera szczegółowe informacje dotyczące kontroli wstępnej i po użyciu, rutynowej konserwacji i naprawy. Opis liny Fast Rope Marlow Ropes - pionierzy w dziedzinie technologii linowej, zaprojektowali i opracowali oryginalną linę Fast Rope we współpracy z Brytyjskimi Siłami Specjalnymi. Liny te są teraz używane przez siły specjalne na całym świecie. Średnica nominalna 40 mm i unikalna konstrukcja tej liny zapewniają wygodną kontrolę zjazdu bez potrzeby użycia uprzęży. Użycie standardowe Fast Ropes są zaprojektowane do szybkiego i bezpiecznego zjazdu z helikoptera, trzech osób równocześnie, z osobistym wyposażeniem (150 kg na osobę). Technika ta wykorzystuje tarcie rękami i stopami. Dane techniczne FAST ROPE Materiał 6 odcinkowe włókno stopione kolor oliwkowy Rozmiar włókna podstawowego 6500 Denier Skręcenie włókna podstawowego 140 +/- skrętów na metr Liczba włókien w splocie 19 Konstrukcja liny 4 pary splotów ukształtowanych w 8 splotów Średnica liny 40 mm (nominalna) Minimalna wytrzymałość na zerwanie 7600 kg Średnia wytrzymałość na zerwanie kg Ciężar 940 g / m bez obciążenia Czas przechowywania 10 lat Czas użytkowania 4 lata Maksymalny czas życia od daty produkcji 10 lat Czas przechowywania Maksymalny okres przechowywania od daty produkcji wynosi 10 lat. Lina powinna być przechowywana przed pierwszym użyciem w oryginalnym zabezpieczonym opakowaniu. Czas użytkowania liczy się od chwili wyciągnięcia liny z oryginalnego opakowania, co powinno być zarejestrowane. Po upływie 10 lat lina powinna zostać wycofana z użycia i zniszczona, niezależnie od swojego stanu. Czas użytkowania Fast Ropes mają żywotność 4 lata. Nie wolno ignorować żywotności. Lina po 4 latach musi zostać wycofana z użytkowania niezależnie od jej stanu. Podany czas użytkowania dotyczy liny, która była prawidłowo używana, o którą dbano i konserwowano. Każde odstępstwo od powyższego zmniejsza czas użytkowania. Przechowywanie Fast Ropes powinny być przechowywane w suchym pomieszczeniu, bez bezpośredniego światła słonecznego oraz ekstremalnych temperatur. Liny powinny być przechowywane w czystym miejscu wolnym od pyłu i innych obcych substancji, które mogłyby prowadzić do wniknięcia małych cząstek, powodujących wewnętrzne tarcie włókien i w konsekwencji do zmniejszenia wytrzymałości. Liny powinny być przechowywane z dala od bezpośredniego światła słonecznego. Ciągłe narażanie na światło ultrafioletowe spowoduje zmniejszenie wytrzymałości nylonu w dłuższym okresie czasu Wysoki poziom wilgotności będzie miał 2 negatywne efekty: 1. Zmniejszenie wytrzymałości o 15%. 2. Lina może się kurczyć, co zmniejsza jej elastyczność, utrudniając używanie. Aby nie dopuścić do uszkodzenia liny w ekstremalnych temperaturach, należy ją przechowywać w temperaturze otoczenia między -10 C i + 30 C.

2 Tymczasowe przechowywanie Warunki przechowywania na pokładzie helikoptera i innego środka transportu są często niezbyt dobre. Warunki przechowywania na pokładzie helikoptera powinny być zbliżone do normalnych warunków przechowywania. Czas przechowywania w śmigłowcu powinien być jak najkrótszy. Wszelkie niekorzystne skutki spowodowane niewłaściwym przechowywaniem zmniejszą żywotność liny. Użycie wstępne Przed pierwszym użyciem: Lina powinna przejść wstępną kontrolę Szczegóły liny, daty inspekcji, stwierdzone usterki, konserwacja, czas użytkowania i wycofania z użycia powinny być rejestrowane Jeżeli to jest możliwe, czas użytkowania powinien być umieszczony na linie dla szybkiego sprawdzenia. Przed każdym użyciem Sprawdzić, czy Fast Rope nie przekroczyła dopuszczalnego czasu używania. Jeśli okres eksploatacji wygasł, lina powinna zostać wycofana z użycia. Sprawdzić linę, by upewnić się, że jest elastyczna. Sploty w linie powinny zdeformować się pod obciążeniem i wracać do pierwotnego kształtu po ustaniu obciążenia. Sprawdzić całą długość liny pod kątem występowania śladów zużycia i przecięć wywołanych obcymi przedmiotami. Sprawdzić wzrokowo wszystkie sploty, aby upewnić, że nie powstały pętle. Sprawdzić, czy na zewnątrz liny nie ma zabrudzeń, oleju i chemikaliów. W razie potrzeby oczyścić. Sprawdzenie po użyciu 1. Sprawdzić, czy Fast Rope nie przekroczyła dopuszczalnego czasu używania. Jeśli okres eksploatacji wygasł, lina powinna zostać wycofana z użycia 2. Fast Ropes powinny być sprawdzane po każdym użyciu pod kątem zabrudzenia i występowania innych obcych materiałów. Czyszczenie: czyszczenie Fast Rope powinno być ograniczone do minimum i wykonywane tylko kiedy konieczne. Metody czyszczenia powinny odpowiadać czyszczonemu materiałowi Kurz i brud można usuwać miękką szczotką. Olej i tłuszcz mogą często być czyszczone za pomocą ciepłej wody i detergentu. Słona woda: Jeśli Fast Rope miała kontakt z zasoloną wodą, należy w ciągu 24 godzin dokładnie przepłukać ją dużą ilością słodkiej wody. Suszenie: Fast Ropes, które są mokre lub wilgotne, muszą być dokładnie wysuszone przed przechowywaniem. Powinno to nastąpić albo przez zawieszenie liny na punkcie mocowania lub oplatanie liny o różne przedmioty znajdujące się nad ziemią. Sprawdzić linę, by upewnić się, że jest elastyczna. Sploty w linie powinny zdeformować pod obciążeniem i powrócić do pierwotnego kształtu po ustaniu obciążenia. Sprawdzić całą długość liny pod kątem występowania śladów zużycia i przecięć wywołanych obcymi przedmiotami. Sprawdzić wzrokowo wszystkie sploty, aby upewnić, że nie powstały pętle. Sprawdzić, czy na zewnątrz liny nie ma zabrudzeń, oleju i chemikaliów. W razie potrzeby oczyścić.

3 Mniejsze uszkodzenia i naprawa Zanieczyszczenia, olej i środki chemiczne Zdjęcie nr 1: zabłocona lina powinna być wyczyszczona. Problem: brud, ślady oleju lub substancji chemicznych. Powinny być usunięte czystą wodą i delikatnym detergentem. Zaciągnięte włókna Zdjęcie 2: zaciągnięte włókno poniżej 25 mm Problem: zaciągnięte włókno poniżej 25 mm długości Naprawa: przy użyciu małego tępego rożka do robót linowych wszystkie wystające pętle powinno się umieścić z powrotem do liny. Nie używać przedmiotów z ostrymi zakończeniami, ponieważ mogą powodować dalsze szkody. Lina powinna być sprawdzona ponownie, by upewnić się czy nie ma zniekształceń od wyciągniętych włókien.

używając linki 3mm Marlow 8 Plait Standard Black na długości 150 mm. Upewnić się, że koniec liny jest nadal uszczelniony na ciepło i nie pękł.

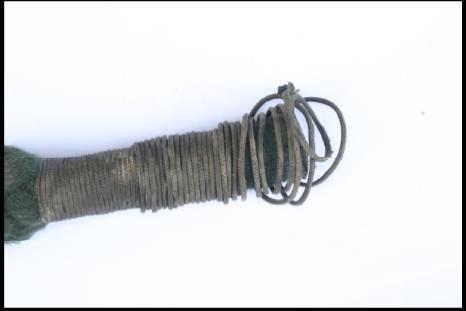

4 Brakujące lub uszkodzone zakończenie owijane. Rysunek 3. Brakujące lub uszkodzone zakończenie owijane musi zostać wymienione Problem: koniec liny jest uszczelniony na gorąco ale brakuje owinięcia lub jest uszkodzone Naprawa: owinąć zakończenie liny używając linki 3mm Marlow 8 Plait Standard Black na długości 150 mm. Upewnić się, że koniec liny jest nadal uszczelniony na ciepło i nie pękł. Zmechacone i stopione odcinki Rysunek 4: Normalne zużycie od zjazdów Problem: zewnętrzna część liny zaczyna się strzępić. Tworzy to zmechaconą i postrzępioną powierzchnię na linie. Jest to normalne i powinno się ustabilizować. Stopienie powoduje, że zewnętrzna powierzchnia liny staje się gładka. Jest to efektem wydzielania się ciepła na skutek tarcia i topienia włókien zewnętrznych. Długość nadtopienia nie powinna mieć więcej niż 100 mm, a głębokość mniej niż 0,5 mm. Naprawa - nie jest możliwa, a jeśli nadtopione odcinki pojawiają się częściej, niż 1 na 5 m fragmencie liny, należy ją wycofać.

5 Poważne uszkodzenia Lina posiadająca zamieszczone w tym rozdziale uszkodzenia powinna być wycofana z użycia i zniszczona. - Brak naklejki producenta lub zaginiony rejestr - Wyciągnięte włókna dłuższe niż 25 mm - Brud, olej lub środki chemiczne, których nie da się umyć - Nadmierne strzępienie, powodujące znaczne zmniejszenie wytrzymałości włókien przenoszących obciążenie. Rysunek 5. Nadmierne zużycie liny kwalifikujące do wycofania z użycia - Przecięcie odcinka włókien - Zmniejszająca się średnica liny i brak powrotu do stanu pierwotnego po obciążeniu. - Nadtopione odcinki dłuższe niż 100 mm - Zgrzewane zakończenie liny pęknięte lub brak zakończenia Importer: MFC Tech, Mników 389, Morawica, tel ,
