1 SYSTEMY KLIMTYZCYJNE

2 Dzięki zaawansowanym technologiom gwarantujemy wysoką efektywność energetyczną i niezawodność naszych urządzeń oraz poszanowanie dla środowiska naturalnego. Wszystkie materiały i surowce użyte do produkcji są zgodne z ekologicznymi wymogami Unii Europejskiej. Surowce zostały skontrolowane i/lub posiadają odpowiednie certyfikaty. Proces produkcji podlega generalnym dyrektywom Unii Europejskiej oraz odpowiada etycznym i moralnym standardom rynku pracy, bez względu na miejsce posadowienia fabryki MHI. Mitsubishi Heavy Industries Nasze technologie Twoja przyszłość Japoński koncern Mitsubishi Heavy Industries należy do czołówki firm oferujących niestandardowe, innowacyjne rozwiązania i nowoczesne technologie niemal we wszystkich dziedzinach techniki. Produkuje i dostarcza urządzenia i usługi o imponująco szerokim zakresie, jak budowa statków morskich, hutnictwo, przemysł lotniczy, elektrociepłownie, elektrownie wiatrowe, geotermalne i jądrowe, maszyny przemysłowe, statki powietrzne i kosmiczne oraz wiele innych, gdzie systemy klimatyzacyjne, klimatyzatory oraz pompy ciepła stanowią tylko niewielką część szerokiej oferty. Urządzenia klimatyzacyjne MHI to symbol japońskiej niezawodności, najwyższej jakości i dbałości o środowisko. Wywodzą się z innowacyjnych badań prowadzonych dla poważnych inwestycji przemysłu ciężkiego i lotnictwa. Wygodną i bezpieczną egzystencję przyszłych pokoleń oraz dziedzictwo w postaci czystego środowiska naturalnego mają zapewnić misje wdrażane przez MHI w takich dziedzinach jak: energia transport i bezpieczeństwo środowisko naturalne przemysł Internacjonalne misje MHI realizuje od początku swego istnienia, tzn. od roku 1884 (powstanie państwowej stoczni w Nagasaki). Bazując na ponad 130 letnich doświadczeniach, MHI produkuje i dostarcza produkty i usługi o imponująco szerokim zakresie. Koncern posiada 9 głównych biur (zlokalizowanych w Japonii), 6 ośrodków badawczo-rozwojowych, 9 fabryk oraz 85 biur - przedstawicielstw na całym świecie (dane 2009 r). Polskim przedstawicielem i autoryzowanym dystrybutorem urządzeń oraz systemów klimatyzacyjnych Mitsubishi Heavy Industries jest Elektronika S. Spis treści Wstęp 2 Jednostki zewnętrzne Micro KXZ 20 KXZ Lite 24 KXZ Standard 26 KXZ HI-COP 34 KXZR system z odzyskiem ciepła 38 KXZR system z odzyskiem ciepła HI-COP 50 KXZ Water Cooled system chłodzony wodą 54 Kasetonowe 62 Kanałowe 74 Ścienne 84 Podstropowe 86 Przypodłogowe 88 Międzystropowy wymiennik regeneracyjny 92 Kanałowy wymiennik rewersyjny chłodzenie/grzanie 94 EEV-KIT - moduł do zasilania central wentylacyjnych 96 HMU-KIT - hydromoduł 98 Systemy sterowania 100 Etykiety energetyczne 110 2

3 Certificate: Certificate: system klimatyzacyjny VRF KXZ to nowoczesny, dwururowy system VRF (ze zmiennym przepływem czynnika chłodniczego) zapewniający chłodzenie lub grzanie dla szerokiego zakresu aplikacji, począwszy od pojedynczych mieszkań, biur i apartamentów (z użyciem systemu KXZ Micro i KXZ Lite) po wielopiętrowe budynki biurowe z dużymi, otwartymi przestrzeniami (open space). Zakres wydajności chłodniczej rozpoczyna się od 12,1 a największa, pojedyncza jednostka zewnętrzna posiada wydajność chłodniczą wynoszącą 56,0. Łączenie jednostek zewnętrznych (kombinacje) pozwala na osiągnięcie maksymalnej wydajności chłodniczej wynoszącej 168,0 w jednym systemie. Ilość i typ zastosowanych systemów KXZ zależy tylko od aplikacji i potrzeb Inwestora. Całkowita maksymalna długość rurociągu dla systemu KXZ wynosi 1000m, a najdalej położona jednostka wewnętrzna może znajdować się w odległości nawet 160m od jednostki zewnętrznej (modele>8hp). Dodatkowych możliwości dla projektanta dostarczają dedykowane wersje KXZ: seria Hi-COP oraz KXZW - ze skraplaczami chłodzonymi wodą. Do pracy z systemami KXZ można wykorzystać indywidualny sterownik przewodowy z panelem dotykowym - z menu w języku polskim. System KXZ może współpracować z centralami wentylacyjnymi, obsługiwać kurtyny powietrza i moduły produkujące c.w.u. Niewątpliwą zaletą wyróżniająca KXZ wśród innych systemów VRF jest zakres pracy: temperatura zewnętrzna od -15 C do +46 C dla chłodzenia i od -20 C do +15,5 C dla grzania. Seria KXZ Lite, oferująca kompaktowe jednostki zewnętrzne 8HP i 10HP, pozwala na ich pracę w chłodzeniu dla temperatury zewnętrznej do +50 C. Nowatorskie rozwiązania prezentowane przez KXZ to m.in. również funkcja Silent (4-o stopniowa redukcja hałasu jednostki zewnętrznej), VTCC (zmienna kontrola temp. i wydajności- komfort i oszczędność energii do 34%) i zdalne włączanie funkcji pump down (odessanie czynnika chłodniczego w przypadku nieszczelności). Przełącznik lato/zima: System KXZ daje możliwość wyboru/zablokowania trybu pracy (chłodzenie lub grzanie) z użyciem przełącznika SW3-7 umieszczonego na PCB jednostki zewnętrznej. Pozwala to użytkownikowi na decydowanie o sposobie pracy systemu w celu oszczędnego gospodarowania zużyciem energii elektrycznej. Przełącznik może być wyprowadzony poza jednostkę zewnętrzną lub sterowany zdalnie zewnętrznym termostatem. Certified ISO 9001 Certified ISO ISO 9001 ISO Certificate Number : JQ-0709 Certificate Number : Q-RGC-Rv Certificate Number : YK Certificate number : 02117E10160R0M Łatwe projektowanie instalacji Program e-solution umożliwia sporządzenie prostego projektu instalacji chłodniczej dla systemu VRF KXZ produkcji Mitsubishi Heavy Industries. W szybki sposób można przygotować schemat instalacji chłodniczej: dobrać jednostki wewnętrzne i zewnętrzne, spełniające zarówno narzucone przez projekt parametry powietrza jak i ograniczenia producenta (długość instalacji, różnica poziomów, ilości i wydajności jednostek). Program automatycznie dobiera średnice rurociągów chłodniczych, niezbędne trójniki systemowe i oblicza dodatkową ilość czynnika chłodniczego. Dokumentacja generowana przez e-solution obejmuje również schemat elektryczny, listę materiałów (w tym rurociągi chłodnicze), tabelę zawierającą nominalne i rzeczywiste wydajności urządzeń oraz dane techniczne jednostek wewnętrznych i zewnętrznych (np. specyfikacja, rysunki wymiarowe, schematy elektryczne, dane akustyczne, charakterystyki wentylatorów, sterowanie). Niewątpliwe zalety programu to możliwość definiowania własnych parametrów powietrza (np. dla różnych regionów kraju), automatyczny (różne kryteria) lub ręczny dobór jednostek zewnętrznych, możliwość eksportu listy materiałów do Excela a schematu instalacji do utocada oraz łatwe przejście z systemu 2-u na 3-y rurowy. Narzędzie paleta pozwala na oszczędność czasu w przypadku dużych zmian w projekcie. Możliwość archiwizacji przygotowanych projektów. Do pobrania: 3

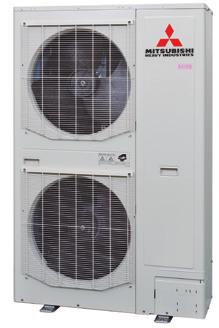

4 Zakres produktów - jednostki zewnętrzne Szeroka oferta jednostek zewnętrznych: ponad 30 modeli jednomodułowych, oraz 60 kombinacji (2 lub 3 modułowych) Zakres wydajności jednostek zewnętrznych rozszerzono do 168 (60HP) poprzez kombinację trzech jednostek zewnętrznych (FDC1680KXZE1). Urządzenia serii Hi-COP poszerzają ofertę dostępnych jednostek zewnętrznych. System KXZR z odzyskiem umożliwia jednoczesną pracę jednostek wewnętrznych w funkcji chłodzenia i ogrzewania przy zastosowaniu jednej jednostki zewnętrznej (lub zestawu jednostek). Stosowany w budynkach, gdzie konieczne jest rozdzielenie trybu pracy urządzeń na poszczególne strefy o różnych wymaganiach dla zapewnienia właściwego komfortu. Systemy z 1 jednostką zewnętrzną Micro KXZ Micro KXZ KXZ Lite KXZ 28.0, 33.5 KXZ HI-COP 22.4 KXZR KXZ KXZ HI-COP 28.0, 33.5 KXZR KXZ Micro 12.1 <4 HP> FDC121KXZEN1 FDC121KXZES < 5 HP> FDC140KXZEN1 FDC140KXZES < 6 HP> FDC155KXZEN1 FDC155KXZES <8 HP> 28.0 <10 HP> 33.5 < 12 HP> 40.0 < 14 HP> 45.0 < 16 HP> 47.5 < 17 HP> 50.0 < 18 HP> 56.0 < 20 HP> 61.5 < 22 HP> 67.0 <24 HP> KXZ Micro FDC224KXZME1 FDC280KXZME1 FDC335KXZME1 KXZ Lite FDC224KXZPE1 FDC280KXZPE1 KXZ FDC280KXZE1 FDC335KXZE1 FDC400KXZE1 FDC450KXZE1 FDC475KXZE1 FDC500KXZE1 FDC560KXZE1 KXZ Hi-COP FDC224KXZXE1 FDC280KXZXE1 FDC335KXZXE1 KXZR FDC224KXZRE1 FDC280KXZRE1 FDC335KXZRE1 FDC400KXZRE1 FDC450KXZRE1 FDC475KXZRE1 FDC500KXZRE1 FDC560KXZRE1 FDC615KXZRE1 FDC670KXZRE1 Kombinacje 2 jednostek zewnętrznych 45.0 < 16 HP> 50.0 <18 HP> 56.0 < 20 HP> 61.5 < 22 HP> 67.0 < 24 HP> 73.5 < 26 HP> 80.0 < 28 HP> 85.0 < 30 HP> 90.0 < 32 HP> 95.0 < 34 HP> < 36 HP> < 38 HP> < 40 HP> KXZ FDC615KXZE1 FDC670KXZE1 FDC735KXZE1 FDC800KXZE1 FDC850KXZE1 FDC900KXZE1 FDC950KXZE1 FDC1000KXZE1 FDC1060KXZE1 FDC1120KXZE1 KXZ Hi-COP FDC450KXZXE1 FDC500KXZXE1 FDC560KXZXE1 FDC615KXZXE1 FDC670KXZXE1 KXZR FDC735KXZRE1 FDC800KXZRE1 FDC850KXZRE1 FDC900KXZRE1 FDC950KXZRE1 FDC1000KXZRE1 FDC1060KXZRE1 FDC1120KXZRE1 KXZR Hi-COP FDC450KXZRXE1 FDC500KXZRXE1 FDC560KXZRXE1 FDC615KXZRXE1 FDC670KXZRXE1 Kombinacje 3 jednostek zewnętrznych 73.5 < 26 HP> 80.0 < 28 HP> 85.0 < 30 HP> 90.0 < 32 HP> 95.0 < 34 HP> < 36 HP> < 42 HP> < 44 HP> < 46 HP> < 48 HP> < 50 HP> < 52 HP> < 54 HP> < 56 HP> < 58 HP> < 60 HP> KXZ FDC1200KXZE1 FDC1250KXZE1 FDC1300KXZE1 FDC1350KXZE1 FDC1425KXZE1 FDC1450KXZE1 FDC1500KXZE1 FDC1560KXZE1 FDC1620KXZE1 FDC1680KXZE1 KXZ Hi-COP FDC735KXZXE1 FDC800KXZXE1 FDC850KXZXE1 FDC900KXZXE1 FDC950KXZXE1 FDC1000KXZXE1 KXZR FDC1200KXZRE1 FDC1250KXZRE1 FDC1300KXZRE1 FDC1350KXZRE1 FDC1425KXZRE1 FDC1450KXZRE1 FDC1500KXZRE1 FDC1560KXZRE1 FDC1620KXZRE1 FDC1680KXZRE1 KXZR Hi-COP FDC735KXZRXE1 FDC800KXZRXE1 FDC850KXZRXE1 FDC900KXZRXE1 FDC950KXZRXE1 FDC1000KXZRXE1 4 5

5 Zakres produktów - jednostki wewnętrzne Szeroka oferta 18 typów, 94 modele 18 typów jednostek wewnętrznych do ekspozycji na ścianach pomieszczeń, bądź ukrycia we wnętrzu ich konstrukcji, 94 modeli dla różnych wielkości i typów pomieszczeń, oraz zróżnicowanych preferencji przyszłych użytkowników. 1.5 <0.5HP> 2.2 <0.8HP> 2.8 <1HP> 3.6 <1.25HP> 4.5 <1.6HP> 5.6 <2HP> 7.1 <2.5HP> 9.0 <3.2HP> 11.2 <4HP> 14.0 <5HP> 16.0 <6HP> 22.4 <8HP> 28.0 <10HP> 4-stronny FDT FDT28KXZE1 FDT36KXZE1 FDT45KXZE1 FDT56KXZE1 FDT71KXZE1 FDT90KXZE1 FDT112KXZE1 FDT140KXZE1 FDT160KXZE1 4-stronny (600 x 600) FDTC FDTC15KXZE1 FDTC22KXZE1 FDTC28KXZE1 FDTC36KXZE1 FDTC45KXZE1 FDTC56KXZE1 Kasetonowy 2-stronny FDTW FDTW28KXE6F FDTW45KXE6F FDTW56KXE6F FDTW71KXE6F FDTW90KXE6F FDTW112KXE6F FDTW140KXE6F 1-stronny FDTS FDTS45KXE6F FDTS71KXE6F 1-stronny kompaktowy FDTQ FDTQ22KXE6F FDTQ28KXE6F FDTQ36KXE6F Wysoki spręż FDU FDU45KXE6F FDU56KXE6F FDU71KXE6F FDU90KXE6F FDU112KXE6F FDU140KXE6F FDU160KXE6F FDU224KXZE1 FDU280KXZE1 Kanałowy Niski / Średni spręż FDUM FDUM22KXE6F FDUM28KXE6F FDUM36KXE6F FDUM45KXE6F FDUM56KXE6F FDUM71KXE6F FDUM90KXE6F FDUM112KXE6F FDUM140KXE6F FDUM160KXE6F Niski spręż FDUT FDUT15KXE6F-E FDUT22KXE6F-E FDUT28KXE6F-E FDUT36KXE6F-E FDUT45KXE6F-E FDUT56KXE6F-E FDUT71KXE6F-E Kompaktowy hotelowy FDUH FDUH22KXE6F FDUH28KXE6F FDUH36KXE6F Ścienny FDK FDK15KXZE1 FDK22KXZE1 FDK28KXZE1 FDK36KXZE1 FDK45KXZE1 FDK56KXZE1 FDK71KXZE1 FDK90KXZE1 Podstropowy FDE FDE36KXZE1 FDE45KXZE1 FDE56KXZE1 FDE71KXZE1 FDE112KXZE1 FDE140KXZE1 2-stronny FDFW FDFW28KXE6F FDFW45KXE6F FDFW56KXE6F Przypodłogowy Zabudowany FDFL FDFL71KXE6F Do zabudowy FDFU FDFU28KXE6F FDFU45KXE6F FDFU56KXE6F FDFU71KXE6F Moduł do zasilania central wentylacyjnych EEV KIT EEV6-71-E EEV6-160-E EEV6-280-E Hydromoduł HMU KIT EEV6-160-E EEV6-280-E Przepływ powietrza m 3 /h Międzystropowy wymiennik regeneracyjny SF SF150E7 SF250E7 SF350E7 SF500E7 SF800E7 SF1000E7 Kanałowy wymiennik rewersyjny chłodzenie/grzanie SF-DX SF-DX250E6 SF-DX350E6 SF-DX500E6 SF-DX800E6 SF-DX1000E6 6 7

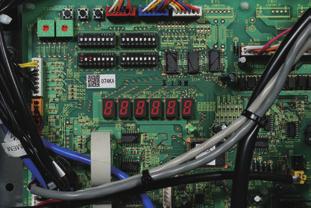

6 Wysoka wydajność i komfort obsługi Wysoka wydajność i zwarta konstrukcja 10~60HP (KXZ) Silnik prądu stałego DC SL Checker - oprogramowanie serwisowe Oprogramowanie SuperLink Checker może być stosowane podczas rozruchu, serwisu i/lub rozwiązywania problemów w układach VRF. SL Checker obsługuje zarówno jednostki wewnętrzne jak i zewnętrzne, które podłączone są do tego samego systemu Superlink sygnałem przewodowym. Wystarczy wpiąć się w porty B dowolnej jednostki pracującej w systemie VRF - a wszelkie czynności rozruchowe, czy serwisowe stają się dużo łatwiejsze, szybsze, z poziomu własnego PC. Czterostronny wymiennik ciepła Powiększony wymiennik ciepła Port :B Port :B Super Link Port :B Port :B Wymiennik (rura w rurze) Max. 50 Port X:Y Port X:Y dres max. 128 Sterowanie inwerterem Sprężarka 3D-Scroll Port :B Super Link Port :B Port :B Port :B Port X:Y Port X:Y dres max. 128 Nowa konstrukcja portu tłocznego sprężarki Nowe rozwiązanie portu tłocznego sprężarki optymalizuje kontrolę ciśnienia poprzez poprawę balansu. Lepsza wydajność w zakresie średnich częstotliwości pracy skutkuje zwiększeniem efektywności. Port tłoczny Multiport tłoczny Dzięki optymalizacji kontroli ciśnienia podczas rozprężania, sprężarka osiąga lepszą efektywność Zalety SL Checker Przewód USB SL Checker wszystkie odczyty w języku polskim prezentacja danych operacyjnych (jednostek zewnętrznych i wewnętrznych) prezentacja danych tabelaryczna lub w formie wykresów dla systemów KXZ i KXZW graficzna prezentacja obiegu czynnika chłodniczego z aktualnymi parametrami pracy (temperatury, ciśnienia, stopień otwarcia EEV) tworzenie raportów w formacie Excel identyfikacja błędów, kody błędów monitoring maks. 50 jednostek zewnętrznych oraz 128 jednostek wewnętrznych VRF funkcja sterownika centralnego możliwość monitorowania systemów starszych generacji (KX, KX2, KX4) ustawienia funkcji jednostek wewnętrznych Zoptymalizowany wymiennik ciepła Zmiana sposobu dystrybucji czynnika chłodniczego zapewnia równomierną pracę wymiennika ciepła oraz intensyfikuje wymianę ciepła. Wzrost efektywnej powierzchni wymiany ciepła wymiennika skutkuje zwiększeniem jego wydajności Silnik prądu stałego DC wentylatora Zastosowanie silnika prądu stałego DC wentylatora umożliwia podwyższenie sprawności o ok. 60% w porównaniu z poprzednimi modelami. [Poprzedni] [KXZ] Wirnik (klatka wirnika wykonana z przewodnika) Stojan (cewka) Wirnik (wykonany z magnesu) Stojan (cewka) Wymiennik Ciepła Wymiennik Ciepła Rozdzielacz Dystrybutor Zwiększona odporność na zaszronienie Błękitne lamele Dzięki optymalizacji wymiennika ciepła jego odporność na zaszronienie jest zdecydowanie lepsza Dzięki zabezpieczeniu lameli (KS101) wymiennika nowej jednostki zewnętrznej, znacznie wzrasta odporność na korozję Błękitne Lamele 8

7 Zmienna kontrola temperatury i wydajności (KXZ) VTCC to nowa funkcja oszczędzania energii zaprojektowana przez Mitsubishi Heavy Industries Nowa cecha wszystkich modeli KXZ, która zapewnia do 34%* oszczędności energii w trybie chłodzenia i ogrzewania. VTCC to funkcja zaprojektowana specjalnie w celu zmaksymalizowania oszczędności energii w warunkach obciążenia częściowego we wszystkich porach roku. 34% oszczędność energii *34% oszczędność energii dotyczy porównania standardowego modelu KXZ z VTCC do standardowego modelu KXZ przy częściowym obciążeniu Normalna praca (tryb chłodzenia) Praca w trybie oszczędności energii (tryb chłodzenia) Temperatura w pomieszczeniu Temperatura w pomieszczeniu Kontrola różnicy temperatur Temperatura zadana Temperatura zadana Sprężarka Sprężarka Niskie ciśnienie (target) Off Off Off Niskie ciśnienie (target) Wartość stała Niskie ciśnienie (target) jest utrzymywane na stałym poziomie. Kiedy temperatura w pomieszczeniu zbliża się do temperatury zadanej sprężarka powtarza cykle ON/OFF. Kontrolując w sposób ciągły różnicę temperatur (w pomieszczeniu i zadanej) system efektywnie dopasowuje prędkość sprężarki oraz niskie ciśnienie (target). by zaspokoić potrzeby użytkowników, dostępna jest również kontrola manualna (Konieczne ustawienie wyświetlacza 7-mio segmentowego lub zewn. sygnału sterującego). Kontrola wydajności (KXZ) W celu zwiększenia oszczędności energii, z poziomu sterownika RC-EX3 (peak-cut), można aktywować funkcję kontroli wydajności. Dostępne jest pięć stopni kontroli ( %). () PEK CUT M PM Kontrola Wektorowa Zastosowanie nowej kontroli wektorowej zapewnia zwiększoną efektywność oraz szereg zaawansowanych funkcji: Płynna praca w pełnym zakresie częstotliwości (prędkości) Uzyskanie regularnej sinusoidy napięcia zasilającego Dalsza poprawa efektywności dla niskich prędkości Kontrola Wektorowa Zasilanie Czas pracy 9

8 Wysoka wydajność i komfort 4~6HP (Micro KXZ) 8~12HP (Micro KXZ) Podwójna sprężarka rotacyjna Twin Kompaktowy wymiennik ciepła o wysokiej sprawności Sterowanie inwerterem Kontrola wektorowa Silnik prądu Stałego DC Mniejsze zużycie energii Sterowanie Inwerterem Kontrola wektorowa kumulator Silnik prądu stałego DC Mniejsze zużycie energii Zbiornik czynnika w sekcji wentylatora Sprężarka Scroll 3D Zoptymalizowany system kontroli układu chłodniczego Szybki dostęp do serwisu Podział funkcjonalny na dwie części umożliwia szybkie zdjęcie panelu do obsługi urządzenia Część wentylatorowa Funkcja automatycznego sprawdzania instalacji (10~60HP) Zamknięty lub częściowo otwarty zawór serwisowy, nieprawidłowe połączenia elektryczne i chłodnicze, poprawność pracy elektronicznego zaworu rozprężnego (EEV) mogą być sprawdzone automatycznie, podczas pracy w funkcji chłodzenia. Operacje można przeprowadzić dla temperatury zewnętrznej w zakresie 0 43 C i temperatury wewnętrznej w zakresie C za pomocą przełączników na PCB jednostki zewnętrznej, dla pojedynczego systemu chłodniczego. utomatyczna operacja zajmująca ok minut pozwala uniknąć awarii powstałych wskutek błędów na etapie instalacji. przełącznik dip switch" Część mechaniczna Monitoring System KXZ wspomaga serwis oraz identyfikację usterek. Dane o warunkach pracy mogą być odczytane z 3-cyfrowego lub 6-cyfrowego wyświetlacza jednostki zewnętrznej. Diagnostyka usterek oraz historia pracy odczytywane są na wyświetlaczu 7-segmentowym. Złącze RS232C po podłączeniu jednostki zewnętrznej do PC umożliwia monitorowanie stanów pracy systemu (oprogramowanie Mente PC ) 4~6HP 8. 10HP(KXZ Lite) 8~60HP 10

9 Indeks wydajności jednostki wewnętrznej KXZ KXZ Micro KXZ Micro KXZ Lite Standard KXZ HP Indeks wydajności 4~6 150% 8~12 150% % 10~60 130% Warianty łączenia jednostek wewnętrznych Indeks wydajności 130% KXZ Micro HP Liczba * 6 10* KXZ Lite HP Liczba HP Standard KXZ Liczba HP Liczba * podczas łączenia 9 lub więcej jednostek, należy ustawić całkowitą wydajność w następujący sposób: 5HP: 110% lub więcej, 6HP: 100% lub więcej Zakres temperatur pracy (KXZ, KXZ Lite) KXZ umożliwia pracę systemu od 20 C w funkcji ogrzewania oraz chłodzenie aż do temperatury 46 C Jednostki serii KXZ Lite umożliwiają chłodzenie do temperatury 50 C - 20ºC -15ºC -15ºC -15ºC ogrzewanie +15.5ºC Micro KXZ, KXZ, KXZ Lite chłodzenie Micro KXZ KXZ KXZ Lite +43ºC +46ºC +50ºC Systemy sterowania Seria KXZ umożliwia wiele różnych sposobów sterowania oraz optymalny wybór sterownika. Sterowanie jednostkami KXZ za pomocą systemu SUPERLINK-II Typ sterownika Sterowanie indywidualne Sterowanie centralne Przewodowy Bezprzewodowy Przyciski Ekran dotykowy Interfejs BMS BCnet Lonworks RC-E5 RC-EX3 RCN-T-5W-E2 etc. SC-SL1N-E SC-SL2N-E SC-SL4-E SC-SL4-BE SC-WBGW256 SC-LGWNB Ilość podłączonych jednostek wewnętrznych (maksymalnie) (128x2) 96( 48x2) Kalkulacja kosztów energii elektrycznej 11

10 Elastyczność projektowania Funkcje automatycznego wyboru kontroli wydajności (KXZ Lite) Dostępne są trzy funkcje umożliwiające automatyczną kontrolę wydajności. Użytkownik może wybrać jeden element indywidualnie, 2 lub 3 w tym samym czasie. W przypadku wyboru pozycji 2 lub 3, urządzenie będzie działać automatycznie z najbardziej efektywną funkcją. Kontrola prędkości sprężarki Użytkownik może ustawić prędkość sprężarki na 100% -80% -60% -40% przed rozpoczęciem pracy za pomocą płyty drukowanej w jednostce zewnętrznej lub z kontrolerem zapotrzebowania Sterownik kontrolujący wydajność Użytkownik może ustawić kontrolę wydajności za pomocą sterownika przewodowego RC-EX3 maksymalnie do 4 razy na dobę Ustawienie timera można zmienić za pomocą 5-minutowych interwałów Tryb cichy Biorąc pod uwagę regulacje hałasu lub okoliczności otoczenia, możesz teraz wybrać 4 poziomy trybu cichego Ustawienie kombinacji trybu cichego możliwe jest za pomocą funkcji sterownika RC-EX3 Reguły wyboru trybu pracy systemu (KXZ, KXZ Lite) Możliwość wyboru trybu pracy całego systemu 1. Tryb pierwszej włączonej jednostki wewnętrznej (ustawienia fabryczne) 2. Tryb ostatniej włączonej jednostki wewnętrznej 3. Tryb większości (patrz niżej) 4. Tryb jednostki wewnętrznej Master (patrz niżej) <Tryb większości > System pracuje w trybie wybranym przez większość jednostek wewnętrznych (decyduje suma indeksów wydajności jednostek w funkcji chłodzenia i grzania) Pozostałe jednostki automatycznie pracują w trybie wentylatora <Tryb jednostki wewnętrznej Master > System pracuje w trybie wybranym dla jednostki Master Pozostałe jednostki pracują w trybie wentylatora Tryb pracy: Tryb pracy: Tryb pracy jednostki Master : Tryb pracy: Indeks wydajności jednostek w trybie chłodzenia Suma 314 Indeks wydajności jednostek w trybie grzania Suma 198 Tryb pracy: Tryb pracy jednostki Master : Tryb pracy: Wentylator Tryb pracy: Wentylator Przełącznik trybu stałego chłodzenia / ogrzewania (lato / zima) System KXZ daje możliwość wyboru/zablokowania trybu pracy (chłodzenie lub grzanie) z użyciem przełącznika SW3-7 umieszczonego na płytce PCB jednostki zewnętrznej. Pozwala to użytkownikowi na decydowanie o sposobie pracy systemu w celu oszczędnego gospodarowania zużyciem energii elektrycznej. Przełącznik może być wyprowadzony poza jednostkę zewnętrzną lub sterowany zdalnie zewnętrznym termostatem. 12

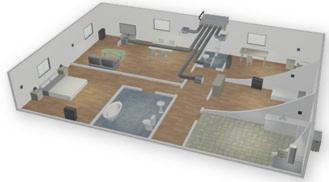

11 System niezależnej dystrybucji powietrza Zastosowanie (FDU 45~160KXE6F, FDUM 22~160KXE6F) System Niezależnej Dystrybucji Powietrza to nowoczesny system klimatyzacji strefowej ej oparty na technologii inverterowej oraz zmiennym przepływie powietrza VF (Variable ir Flow) Sterownik centralny zarządzający Klimatyzator kanałowy Dystrybutor powietrza System niezależnej dystrybucji powietrza zasilany jednym urządzeniem kanałowym jest idealnym rozwiązaniem w budynkach typu biurowiec, czy apartamentowiec, gdzie pozwala na efektywne klimatyzowanie strefy od 2 do 8 pomieszczeń, z niezależnym ustawieniem em temperatury w tych pomieszczeniach. Sterownik strefowy Elementy systemu Sterowniki strefowe Króciec przyłączeniowy do podłączenia urządzenia kanałowego Króciec świeżego powietrza Niewątpliwą zaletą systemu jest jego elastyczność i łatwość adaptacji do zmieniającej się aranżacji i rozkładu pomieszczeń biurowych, czy mieszkaniowych. Dzięki możliwości wykorzystania dodatkowych sterowników istnieje możliwość sterowania temperaturą każdej ze stref 2 do 8 króćców z przepustnicami Ø 150/200mm Fabrycznie montowane siłowniki przepustnic Płyta sterowania z bramkami komunikacyjnymi 13

12 Nowa generacja FDT/FDTC (dla FDT w Japonii) Panel z deflektorem Maksymalny komfort Nowe jednostki kasetonowe serii FDT i FDTC - większe możliwości sterowania kierunkiem nawiewu GOOD DESIGN WRD od 1957 jest symbolem wyróżniającym doskonałość projektu (produktu) Wizualizacja wypływu powietrza przy pracującym panelu z deflektorem Kierownica powietrza Panel z deflektorem dystrybucja powietrza Wysoka Wypływ powietrza przy zamkniętym panelu z deflektorem temperatura Tryb chłodzenia - praca z otwartym panelem Niska Wypływ powietrza przy otwartym panelu z deflektorem Panel z deflektorem zapewnia komfortowe warunki w pomieszczeniu podczas pracy urządzenia w trybie pracy chłodzenia lub grzania. Wzmożony efekt Coandy zapewnia równomierne rozprowadzenie obrobionego termicznie powietrza w pomieszczeniu, bez odczucia przeciągu. Czujnik ruchu Czujnik ruchu - montowany w wymiennej części maskownicy, w jednym z narożników. Wykrywa obecność osób w pomieszczniu dzięki czemu urządzenie dostosowuje temperaturę do bieżącego zapotrzebowania na chłód lub ciepło. Płaski panel i europejski design (FDTC) Cienki panel (zaledwie 10mm) Duża żaluzja 3kroki kontroli kontrola pracy czuwanie automatyczne wyłączenie Po 12h od ostatniej wykrytej obecności urządzenie się wyłącza (FDT, FDTC) Nowy czujnik ruchu (opcja) wykrywa aktywność człowieka. Kontrola oszczędności energii odbywa się za pomocą nastawionej temperatury w zależności od wykrytej aktywności. Jednostka przejdzie w tryb czuwania, gdy nie wykryta zostanie obecność osób w pomieszczniu. Gdy jednostka ponownie wykryje obecność ludzi, urządzenie zostanie ponownie uruchomione automatycznie. Kompaktowy design 700 mm 620 mm Unikalny design panelu (plaster miodu) 14

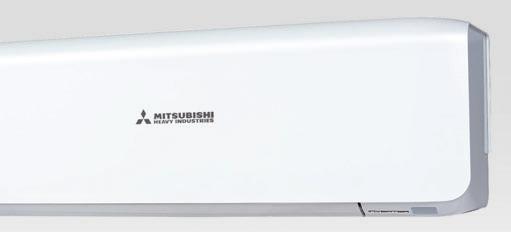

13 Nowa generacja FDK Nowoczesny i elegancki design (15-90KXZE1) System kontroli kierownicy powietrza Europejski styl Nowe klimatyzatory serii FDK posiadają stylowe, opływowe kształty i znakomicie wpisują się w nowoczesne, europejskie wnętrza. Projekt obudowy został wykreowany przez włoskie studio projektów przemysłowych Tensa slr z Mediolanu. Poziome kierownice Pionowe + poziome kierownice powietrza kierownice poruszają się wahadłowo od lewej do prawej. Mogą pracować w sposób automatyczny lub pozostać w zadanym położeniu Up Left Right FDK15~56KXZE1 Down FDK71,90KXZE1 Obniżenie poziomu ciśnienia akustycznego Technologia Jet - zastosowanie wyników badań aerodynamicznych wykorzystywanych w technologii silników strumieniowych do urządzeń klimatyzacyjnych Metoda CFD wykorzystywana do projektowania łopatek silników strumieniowych została zastosowana do zaprojektowania kanałów powietrznych w klimatyzatorach, do osiągnięcia idealnego systemu przepływu powietrza (cyrkulacja powietrza). Strumień powietrza utworzony w tym systemie charakteryzuje się dużą objętością i wytworzony jest przy minimalnym zużyciu energii. Strumień powietrza jest jednorodny, cichy i ma duży zasięg. db() Nowa jednostka!! 28dB 31dB 3dB mniej!! 28dB 31dB 3dB mniej!! 28dB 31dB 3dB mniej!! 28dB 33dB 33dB 37dB 4dB mniej!! 33dB 39dB (Porównanie do poprzedniego modelu) 4dB mniej!! 35dB Nowa jednostka!! 35dB 20 0 FDK15 FDK22 FDK28 FDK36 FDK45 FDK56 FDK71 FDK90 15

14 Łatwe użytkowanie zaawansowanych technologii dzięki nowemu sterownikowi przewodowemu Ciekłokrystaliczny dotykowy sterownik przewodowy o przekątnej 3,8" jasny ekran RC-EX1 RC-EX3 Programowalne przyciski Programowalne przyciski Programowalne przyciski F1 i F2 pozwalają na konfigurację ich funkcjonalności jednym z siedmiu niżej wymienionych programów 15 min 1 Tryb High Power ktywacja tego trybu pozwala na pracę urządzenia z maksymalną wydajnością w trybie grzania/chłodzenia do 15 minut w celu doprowadzenia warunków w pomieszczeniu do komfortowych Easy touch 2 and Tryb Easy oszczędzania view with energii full dot Liquid Crystal display Optymalizuje zużycie energii przy jednoczesnym zachowaniu najwyższego komfortu cieplnego w pomieszczeniu 3 Tryb cichej pracy Obniża poziom hałasu emitowanego przez jednostkę zewnętrzną i wewnętrzną 4 Tryb dłuższej nieobecności Tryb utrzymuje temperaturę w pomieszczeniach na umiarkowanym poziomie 5 Ulubione Ustawienie wartości preferowanych jednym przyciskiem takich jak temperatura, siła nawiewu, tryb pracy 6 Czyszczenie filtra Ustawienie przypomnienia o konieczności czyszczenia filtra powietrza Przycisk funkcji (F1) Przycisk funkcji (F2) 7 Panel z deflektorem Ustawienie zaprogramowanego ustawienia panelu z deflektorem za pomocą jednego przycisku 16

15 Rotacja (od 1 godziny do 41 dni) Rotacja urządzeń - ustawiana w przedziale czasowym od 1 godziny do 999 godzin. Rotacja pozwala na równomierną eksploatację urządzeń ON OFF OFF ON RC-EX3 RC-EX3 Seria RC Seria PC TYP jednostki Sterownik jednostki wewnętrznej wewnętrznej Sterownik Ścienne SRK20~60SX SRK20~50ZS SC-BIKN-E +RC-EX3 SRK100ZR-S SC-BIKN-E +RC-EX3 SRK63~80ZR-S Podstropowe FDE40~140VG RC-EX3 Kaseta 4 stronna 600x600 FDTC25-60VF RC-EX3 FDTC40~60VF RC-EX3 Kaseta 4 stronna Standard FDT40~140VG RC-EX3 Kanałowe SRR25~35ZM SC-BIKN-E +RC-EX3 FDUM40~140VF RC-EX3 FDU100~250V(F/G) RC-EX3 Kaskada Kaskada temperaturowa w przypadku wzrostu temperatury w pomieszczeniu przy pracy jednego urządzenia klimatyzacyjnego o 2 C - 5 C (wartość ustawiana co 1 C) i utrzymywaniu się wyższej temperatury przez czas powyżej 5 minut zostaje automatycznie włączony do pracy klimatyzator będący w stanie czuwania Temp. Klimatyzator nr. 1 Klimatyzator nr. 2 Praca Praca 2 klimatyzatora po 5 minutach Czuwanie +5 C ktualna temperatura w pomieszczeniu ON OFF ON ON ON OFF RC-EX3 RC-EX3 RC-EX3 Temperatura zadana 5 Czas [] Back-up Back-up (redundancja) zabezpiecza pomieszczenie klimatyzowane przed brakiem chłodzenia w przypadku uszkodzenia klimatyzatora prowadzącego. Klimatyzator czuwający załącza się w wyniku sygnału awarii z jednostki pracującej, przejmując zabezpieczenie pomieszczenia przed wzrostem temperatury zanim zadziała funkcja kaskady LRM LRM Stan klimatyzatora Opis sytuacji Pracujący Czuwający Wyłączenie zasilania pracującego klimatyzatora Stop Praca Powrót zasilania do pierwotnie pracującego klimatyzatora (włączona funkcja autorestart) Praca Stop larm krytyczny pracującego klimatyzatora Stop Praca ON OFF OFF ON RC-EX3 RC-EX3 17

16 Nowe funkcje Ulubione Regulacja jasności diody Motion sensor control Presence Za pomocą of humans jednego programowalnego and the amount przycisku of F1 motion lub F2 are detected by a motion Jasność sensor diody sygnalizującej to perform pracę various urządzenia controls. można skonfigurować preferowane ustawienia klimatyzatora może być regulowana w 10- stopniowej skali 1 Select Enable / Disable 2 Select Enable / Disable per control Motion sensor control Power control uto-off przykład przykład tryb pracy Tryb pracy Tryb pracy chłodzenie 1 2 Kierunek nawiewu F1 Prędkość wentylatora Enable /Disable osuszanie Kierunek nawiewu Select Enable / Disable for the auto F2 motion sensor of the indoor unit wentylacja connected to the R/C. ogrzewanie Prędkość wentylatora Enable /Disable 3 Temperatura Temperatura Tryb pracy czujnika ruchu Dzięki możliwości wykrywania osób w pomieszczeniu możemy zoptymalizować koszty energii elektrycznej Włączanie / wyłączanie Włączenie czujnika ruchu i wybór sterowania: czujnik ruchu C C kontrola pracy automatyczne wyłączenie Włącz / Wyłącz Włączenia i wyłączenia czujnika ruchu dokonujemy za pomocą podłączonego sterownika Włącz / Wyłącz Współpraca z automatyką zewnętrzną (BMS) poprzez sygnały cyfrowe Programowalne wejście/wyjście z poziomu sterownika, wymaga zastosowania złącza CnT HO TEL dditional functions of External Input / Output HO TEL HO TEL The external input/output of indoor unit by remote controller can set input/output based on user s demand. Sygnały wejściowe External Input Nowe wejście C NT (1-6 ) C NT (1-2 ) Włącz / wyłącz Zezwolenie / zakaz / grzanie waryjne zatrzymanie Nastawa temp. przesunięcie Wymuszone zatrzymanie sprężarki Zatrzymanie jednostki wewnętrznej Tryb cichy Sygnały wyjściowe External Output Nowe BMS 2 Wyjście Wyjście Wyjście Wyjście C NT - Włączony - Grzanie - Praca sprężarki - Kontrola Integracja z kartą hotelową - (odszranianie) - Działanie wentylatora - Praca wentylatora bieg wysoki i ultra wysoki - Praca wentylatora bieg średni i niski - Odszranianie (powrót oleju w trybie ogrzewania) - Wentylacja - Grzałka włączona - Free cooling - larm przeciążeniowy jedn. wewnętrznej HO TEL 18

17 Tryb cichej pracy Jednostka zewnętrzna jest sterowana z priorytetem cichej pracy. Sterowanie trybem cichej pracy musi być ustawione na przycisku F1 lub F2. Użytkownik może uruchomić / zatrzymać kontrolę trybu cichej pracy za pomocą jednego naciśnięcia przycisku. Wyświetlanie wydajności Na wyświetlaczu sterownika RC-EX3 podłączonego do jednostki wewnętrznej możemy odczytać adres i indeks wydajności danego urządzenia. Timer STRT Czujnik wilgotności Wbudowany w jednostkach kasetonowych i ściennych czujnik wilgotnosci zapewnia: wyższy komfort użytkownika w trybie uto większą oszczędność energii elektrycznej w trybie Eco wysoką wydajność chłodniczą nawet w niskich temperaturach kontrolę kondensacji pary wodnej na obudowie Nr Nr Nr Nr. Wydajność Ustawienia języka Ustawienia panelu z deflektorem (tylko dla FDT i FDTC) Użytkownik ma możliwość zmiany języka Menu sterownika dotykowego Indywidualne ustawienie funkcji panelu możliwe jest dla każdego wylotu powietrza i trybu pracy oddzielnie. ngielski Niemiecki Francuski Hiszpański Rosyjski Polski Włoski Holenderski Turecki Portugalski Chiński Japoński Nowy sterownik bezprzewodowy Nowa linia FDT FDTC FDTW FDTS FDK FDE FDFW FDTQ, FDU,FDUM, FDUT, FDUH, FDFL, FDFU Zestaw bezprzewodowy RCN-T-5W-E2 RCN-TC-5W-E2 RCN-TW-E2 RCN-TS-E2 RCN-K-E2, RCN-K71-E2 RCN-E-E3 RCN-FW-E2 RCN-KlT4-E2 Informacje o poszczególnych funkcjach wyświetlane są na sterowniku Wyświetlacz Nowe funkcje High Power Oszczędność energii Programator czasowy Tryb cichej pracy jednostki zewnętrznej Tryb pracy po opuszczeniu pomieszczenia 19

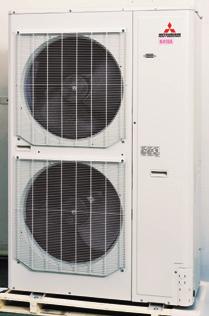

18 Jednostki zewnętrzne jednostki zewnętrzne Pompa ciepła 4, 5, 6 HP ( ) FDC121KXZEN1 FDC140KXZEN1 FDC155KXZEN1 FDC121KXZES1 FDC140KXZES1 FDC155KXZES1 Wydajność chłodnicza 12.1 (220V, 1 faza) 14.0 (220V, 1 faza) 15.5 (220V, 1 faza) 12.1 (380V, 3 fazy) 14.0 (380V, 3 fazy) 15.5 (380V, 3 fazy) Umożliwia podłączenie maksymalnie 10* jednostek wewnętrznych, indeks wydajności do 150%. Wysoka wydajność, COP powyżej 3.82 Wszystkie jednostki wyposażone w sprężarki z inwerterem DC. Całkowita długość rurociągu do 100m Błękitne Lamele Długość całkowita: 100m Długość rzeczywista: 70m Jednostka zewnętrzna * Długość całkowita rurociągu cieczowego ø 3/8" max 50 m. Różnica wysokości 30m(jedn. zewn. powyżej) 15m(jedn. zewn. poniżej) Max różnica wysokości między jednostkami wewnętrznymi: 15m Zakres temperatur pracy ºC chłodzenie ogrzewanie ºC - 15ºC - 20ºC 20 Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Poziom ciśnienia akustycznego Czynnik chłodniczy Przyłącza rurowe Pobór mocy Wys. x Szer. x Gł. Indeks wydajności Maksymalna ilość jednostek wewnętrznych / Typ / GWP Ilość czynnika Rurociąg cieczowy Rurociąg gazowy mm kg db() kg/tco2 Eq mm(cale) % FDC121KXZEN1 FDC140KXZEN1 FDC155KXZEN1 FDC121KXZES1 FDC140KXZES1 FDC155KXZES1 4HP 5HP 6HP 4HP 5HP 6HP 1 Faza V, 50Hz 3 Fazy V, 50Hz x970x370 53/ Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3. Tona ekwiwalentu CO2(TCO Eq)- ilość gazów cieplarnianych- wyrażona iloczynem masy gazów cieplarnianych w tonach metrycznych i ich współczynnika globalnego ocieplenia * Podczas łączenia 9 lub więcej jednostek, należy ustawić całkowitą wydajność w następujący sposób: 5HP: 110% lub więcej, 6HP: 100% lub więcej /57 10* 54/57 10* R410 / / ø9.52(3/8") ø15.88(5/8") 80~150 53/ /57 10* 54/57 10*

19 Rurociągi chłodnicze Jednostka zewnętrzna (HP) Trójniki Rozdzielacze wielodrogowe Rurociąg gazowy Najdalsza jednostka ø15.88 Rurociąg cieczowy wewnętrzna =<70m ø9.52 Wymiary Wszystkie jednostki w mm DIS-22-1G DIS-180-1G HED4-22-1G HED G jednostki zewnętrzne Blok przyłączeniowy wlot I II III wlot L 1 Otwarte Otwarte 500 przestrzeń montażowa wylot L 2 L Otwarte 150 Minimalna przestrzeń montażowa L Ozn. B C D E F Przyłącze rurociągu gazowego Przyłącze rurociągu cieczowego Podejście przyłączy kabl. i rurowych Wylot skroplin Otwór śruby mocującej Przyłącza kablowe i rurowe ø15.88 (5/8") (kielich) ø9.52 (3/8") (kielich) ø20 x 3 M10 x 4 ø30 x 3 Uwagi: (1) Ściany (przeszkody) wokół jednostki nie mogą występować z czterech stron. (2) Jednostka powinna być mocowana za pomocą śrub kotwiących. Śruby nie powinny wystawać więcej niż 15 mm. (3) W przypadku montażu jednostki w miejscu narażonym na silne podmuchy wiatru, należy ustawić ją prostopadle do przeważającego kierunku wiatru. (4) Należy pozostawić minimum 1m wolnej przestrzeni nad jednostką. (5) Ściana (przeszkoda) występująca przed jednostką nie może przekraczać jej wysokości. (6) Tabliczka znamionowa znajduje się w prawym dolnym rogu panelu frontowego. 21

20 Jednostki zewnętrzne Pompa ciepła 8, 10, 12 HP ( ) FDC224KXZME1 FDC280KXZME1 FDC335KXZME1 Wydajność chłodnicza Błękitne Lamele jednostki zewnętrzne Umożliwia podłączenie maksymalnie 24 jednostek wewnętrznych, indeks wydajności do 150%. Wysoka wydajność, COP powyżej 4.00 Wszystkie jednostki wyposażone w sprężarki z inwerterem DC. Całkowita długość rurociągu do 510m Długość całkowita: 510m Do pierwszego trójnika max 130m Jednostka zewnętrzna Różnica wysokości 50m(jedn. zewn. powyżej) 40m(jedn. zewn. poniżej) Zakres temperatur pracy ºC Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m* Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 160m ºC ºC - 20ºC * Różnica długości rurociągów najdalszej i najbliższej jednostki wewnętrznej, licząc od pierwszego trójnika - do 40m Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Poziom ciśnienia akustycznego Czynnik chłodniczy Przyłącza rurowe Pobór mocy Wys. x Szer. x Gł. Indeks wydajności Maksymalna ilość jednostek wewnętrznych / Typ / GWP Ilość czynnika Rurociąg cieczowy Rurociąg gazowy mm kg db() kg/tco2 Eq mm(cale) % FDC224KXZME1 8HP /59 ø19.05(3/4") ø9.52(3/8") FDC280KXZME1 10HP 3 Fazy V, 50Hz x1080x480 60/60 R410 / / ø22.22(7/8") 50~ Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3. Tona ekwiwalentu CO2(TCO Eq)- ilość gazów cieplarnianych- wyrażona iloczynem masy gazów cieplarnianych w tonach metrycznych i ich współczynnika globalnego ocieplenia 4. []: Przyłącza rurowe stosowane w instalacjach europejskich pokazano w nawiasach kwadratowych FDC335KXZME1 12HP /60 ø12.7(1/2") ø25.4(1") [ø22.22(7/8")] 24 22

21 Rurociągi chłodnicze Jednostka zewnętrzna (HP) Trójniki Rozdzielacze wielodrogowe Rurociąg gazowy Najdalsza jednostka ø19.05 ø22.22 ø25.4(ø22.22) Rurociąg cieczowy wewnętrzna =<90m ø9.52 ø12.7 Rurociąg gazowy 90m =< najdalsza jednostka ø22.22 ø25.4(ø22.22) Rurociąg cieczowy wewnętrzna ø12.7 Wymiary Wszystkie jednostki w mm. wlot przestrzeń montażowa wlot wylot Minimalna przestrzeń montażowa 51 (48 )* DIS-22-1G DIS-180-1G L 1 L 2 L 3 L 4 DIS-371-1G I II Otwarte Otwarte (5)* 2 250(5)* 2 III 1500(500)* 1 Open (5)* 2 HED4-22-1G HED G HED Uwaga: *1 Wartości w ( ) prezentują wartość obowiązującą, gdy adapter Flex Flow jest zainstalowany *2 W przypadku instalacji jednostki w odległości ( ) należy pozostawić możliwość przesunięcia jednostki o 250 mm w celu ewentualnej wymiany sprężarki jednostki zewnętrzne Blok przyłączeniowy 640 (634 ) * Jednostka: mm *wartości modelu 335 podano w ( ) Ozn. B C D E F G Przyłącze rurociągu gazowego Przyłącze rurociągu cieczowego Podejście przyłączy kabl. i rurowych Wylot skroplin Otwór śruby mocującej Przyłącza kablowe Podejście rurociągu gazowego ø19.05 (3/4") (kielich) ø9.52 (3/8") (kielich) 4 ø20 x 4 M10 x 4 ø30 x 2 (z przodu) ø45 (z boku) ø30 x 2 (z tyłu) ø19.05 (3/4")(lutowane) ø19.05 (3/4") (kielich) ø9.52 (3/8") (kielich) 4 ø20 x 4 M10 x 4 ø30 x 2 (z przodu) ø45 (z boku) ø30 x 2 (z tyłu) ø22.22 (7/8")(lutowane) ø19.05 (3/4") (kielich) ø12.7 (1/2") (kielich) 4 ø20 x 4 M10 x 4 ø30 x 2 (z przodu) ø45 (z boku) ø30 x 2 (z tyłu) ø25.4 (1")(lutowane) Uwagi: (1) Ściany (przeszkody) wokół jednostki nie mogą występować z czterech stron. (2) Jednostka powinna być mocowana za pomocą śrub kotwiących. Śruby nie powinny wystawać więcej niż 15 mm. (3) W przypadku montażu jednostki w miejscu narażonym na silne podmuchy wiatru, należy ustawić ją prostopadle do przeważającego kierunku wiatru. (4) Należy pozostawić minimum 1m wolnej przestrzeni nad jednostką. (5) Ściana (przeszkoda) występująca przed jednostką nie może przekraczać jej wysokości. (6) Tabliczka znamionowa znajduje się w prawym dolnym rogu panelu frontowego. (7) Należy połączyć zawór serwisowy z rurociągiem gazowym poprzez adapter (na wyposażeniu) (8) Oznaczenie pokazuje podejście rurociągu gazowego 23

22 Jednostki zewnętrzne Pompa ciepła 8, 10HP (22.4, 28.0) FDC224KXZPE1 FDC280KXZPE1 Wydajność chłodnicza Błękitne Lamele jednostki zewnętrzne Umożliwia podłączenie maksymalnie 8 jednostek wewnętrznych, indeks wydajności do 120%. Wysoka wydajność, COP powyżej 4.0 Wszystkie jednostki wyposażone w sprężarki z inwerterem DC. Całkowita długość rurociągu do 150m Rozszerzony zakres temperatur pracy do 50ºC (dla chłodzenia) Zewnętrzne ciśnienie statyczne do 35Pa Długość całkowita: 150m Jednostka zewnętrzna Zakres temperatur pracy + 50ºC 50 Do pierwszego trójnika max 90m Różnica wysokości 30m(jedn. zewn. powyżej) 30m(jedn. zewn. poniżej) Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 40m Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 120m chłodzenie - 15ºC ogrzewanie ºC - 20ºC Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Poziom ciśnienia akustycznego Czynnik chłodniczy Przyłącza rurowe Pobór mocy Wys. x Szer. x Gł. Indeks wydajności Maksymalna ilość jednostek wewnętrznych / Typ / GWP Ilość czynnika Rurociąg cieczowy Rurociąg gazowy mm kg db() kg/tco2 Eq mm(cale) % FDC224KXZPE1 8HP /60 ø19.05(3/4") 8 3 Fazy V, 50Hz x970x R410 / / ø9.52(3/8") 50~120 FDC280KXZPE1 10HP /63 ø22.22(7/8") 8 1. Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3. Tona ekwiwalentu CO2(TCO Eq)- ilość gazów cieplarnianych- wyrażona iloczynem masy gazów cieplarnianych w tonach metrycznych i ich współczynnika globalnego ocieplenia 24

23 Rurociągi chłodnicze Jednostka zewnętrzna (HP) 8 10 Trójniki Rozdzielacze wielodrogowe Rurociąg gazowy Najdalsza jednostka ø19.05 ø22.22 Rurociąg cieczowy wewnętrzna =<90m ø9.52 Rurociąg gazowy 90m =< najdalsza jednostka ø22.22 ø25.4/ø28.58 Rurociąg cieczowy wewnętrzna ø9.52 Wymiary Wszystkie jednostki w mm DIS-22-1G DIS-180-1G L 1 L 2 L 3 I Otwarte HED4-22-1G HED G II Otwarte III 500 Otwarte 150 Uwaga: *1 W przypadku instalacji jednostki w odległości ( ) należy pozostawić możliwość przesunięcia jednostki o 250 mm w celu ewentualnej wymiany sprężarki jednostki zewnętrzne L (5)* (5)* (5)* 1 Blok przyłączeniowy wlot (kielich) wlot wylot przestrzeń montażowa Minimalna przestrzeń montażowa kcesoria (stosowane tylko dla FDC280KXZPE1) Ozn. B C D E F G H Przyłącze rurociągu gazowego Przyłącze rurociągu cieczowego Przyłącza kablowe i rurowe (z przodu z boku) Przyłącza kablowe i rurowe (z przodu z boku) Przyłącza kablowe i rurowe (z tyłu) Podejście przyłączy kabl. i rurowych Otwór węża spustowego Otwór śruby mocującej ø19.05 (3/4") (kielich) ø9.52 (3/8") (kielich) ø30 x 2 ø45 x 2 ø50 4 ø20 x 3 M10 x 4 Uwagi: (1) Ściany (przeszkody) wokół jednostki nie mogą występować z czterech stron. (2) Jednostka powinna być mocowana za pomocą śrub kotwiących. Śruby nie powinny wystawać więcej niż 15 mm. (3) W przypadku montażu jednostki w miejscu narażonym na silne podmuchy wiatru, należy ustawić ją prostopadle do przeważającego kierunku wiatru. (4) Należy pozostawić minimum 1m wolnej przestrzeni nad jednostką. (5) Ściana (przeszkoda) występująca przed jednostką nie może przekraczać jej wysokości. (6) Tabliczka znamionowa znajduje się w prawym dolnym rogu panelu frontowego. (7) Należy połączyć zawór serwisowy z rurociągiem gazowym poprzez adapter (na wyposażeniu, dotyczy tylko FDC280KXZPE1) 25

24 Jednostki zewnętrzne Pompa ciepła 10, 12HP ( ) FDC280KXZE1 FDC335KXZE1 Wydajność Błękitne Lamele jednostki zewnętrzne Umożliwia podłączenie maksymalnie 29 jednostek wewnętrznych, indeks wydajności do 130%. Wysoka wydajność, COP powyżej 3.9 Wszystkie jednostki wyposażone w sprężarki z inwerterem DC. Całkowita długość rurociągu do 1000m Unifikacja budowy podstaw jednostek (10,12HP) umożliwia swobodną wymianę i zestawianie Długość całkowita: 1000m Do pierwszego trójnika max 130m Jednostka zewnętrzna Różnica wysokości 50m(jedn. zewn. powyżej) 40m(jedn. zewn. poniżej) 70m Zakres temperatur pracy ºC Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m*1 Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 160m chłodzenie - 15ºC ogrzewanie ºC - 20ºC *1 Różnica długości rurociągów najdalszej i najbliższej jednostki wewnętrznej, licząc od pierwszego trójnika - do 40m (max. 85m) Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Poziom ciśnienia akustycznego Czynnik chłodniczy Przyłącza rurowe Pobór mocy Wys. x Szer. x Gł. Indeks wydajności Maksymalna ilość jednostek wewnętrznych / Typ / GWP Ilość czynnika Rurociąg cieczowy Rurociąg gazowy mm kg db() kg/tco2 Eq mm(cale) % FDC280KXZE1 10HP /57 ø9.52(3/8") ø22.22(7/8") 24 3 Fazy V, 50Hz x1350x R410 / / Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3. Tona ekwiwalentu CO2(TCO Eq)- ilość gazów cieplarnianych- wyrażona iloczynem masy gazów cieplarnianych w tonach metrycznych i ich współczynnika globalnego ocieplenia 4.[]: Przyłącza rurowe stosowane w instalacjach europejskich pokazano w nawiasach kwadratowych 50~130 FDC335KXZE1 12HP /58 ø12.7(1/2") ø25.4(1") [ø22.22(7/8")] 29 26

25 Wymiary Wszystkie jednostki w mm Tył Wymiary połączeń rurociągów chłodniczych Wlot Wysokość ściany H3 Wlot Wlot Wysokość ściany H2 Przestrzeń serwisowa Wlot Przestrzeń montażowa Wysokość ściany H4 Wysokość ściany H1 Tabliczka nazwy modelu jednostki zewnętrzne Rurka odpływu Otwór inspekcyjny do wyświetlacza Blok przyłączeniowy przewodów sygnałowych (przód) (prawy) (tył) (z lewej) Blok przyłączeniowy zasilania (przód) (najniższy) (prawy) (najniższy) Śruba mocująca - poz. F, J, M Śruba mocująca - poz. I Wlot powietrza Ozn. Nazwa Przyłącze rurociągu gazowego ø22.22 ø25.4 Wymiary Przykład instalacji B B Przyłącze rurociągu cieczowego ø9.52(kielich) ø12.7(kielich) L1 500 Otwarte C Podejście rurociągu ø88(lub ø100) L2 10 (30) 10 (30) D F G H K L Podejście przyłączy kablowych Otwór śruby mocującej Otwór węża spustowego Wylot skroplin Połączenie rurki wyrównawczej oleju Uchwyt transportowy ø50, 40 x 80 M10 x 4 ø45 x 3 ø20 x 10 ø9.52(kielich) 230 x 60 L3 L4 H1 H2 H3 H (30) Otwarte Otwarte Bez ograniczeń Bez ograniczeń 1000 Bez ograniczeń Bez ograniczeń Otwarte Jeśli temperatura otoczenia wynosi 43 O C lub podczas chłodzenia W przypadku instalacji więcej niż jednej jednostki Wysokość ściany H2 Wysokość ściany H3 L2 L5 L6 L4 L3 L1 (Unit front side) Wysokość ściany H1 Wysokość ściany H4 Przykład instalacji Wymiary B L1 L2 L3 L4 L5 L6 H (30) (30) 10 (30) 10 (30) 1500 Otwarte Otwarte Otwarte H2 Bez ograniczeń Bez ograniczeń H3 H Bez ograniczeń Bez ograniczeń Otwarte Jeśli temperatura otoczenia wynosi 43 O C lub podczas chłodzenia 27

26 Jednostki zewnętrzne Pompa ciepła 14, 16, 17, 18, 20HP ( ) FDC400KXZE1 FDC450KXZE1 FDC475KXZE1 FDC500KXZE1 FDC560KXZE1 Wydajność Błękitne Lamele jednostki zewnętrzne KXZ - 2-rurowy system VRF z pompą ciepła zapewnia efektywną pracę dla zastosowań, w których jednocześnie wymagane jest tylko chłodzenie albo tylko ogrzewanie. Idealny dla dużych, otwartych przestrzeni Umożliwia podłączenie aż do 48 jednostek wewnętrznych, przy indeksie wydajności 130%. Najwyższa klasa efektywności energetycznej z COP (chłodzenie) aż do 3.6 Wszystkie jednostki KXZ wyposażone są w sprężarki z inwerterem DC Całkowita długość rurociągu aż do 1000 m. Unifikacja budowy podstaw jednostek (14HP~20HP) umożliwia swobodną wymianę i zestawianie Długość całkowita: 1000m Do pierwszego trójnika max 130m Jednostka zewnętrzna Różnica wysokości 50m(jedn. zewn. powyżej) 40m(jedn. zewn. poniżej) 70m Zakres temperatur pracy ºC Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m*1 Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 160m chłodzenie - 15ºC ogrzewanie ºC - 20ºC *1 Różnica długości rurociągów najdalszej i najbliższej jednostki wewnętrznej, licząc od pierwszego trójnika - do 40m (max. 85m) Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Poziom ciśnienia akustycznego Czynnik chłodniczy Przyłącza rurowe Pobór mocy Wys. x Szer. x Gł. Indeks wydajności Maksymalna ilość jednostek wewnętrznych / Typ / GWP Ilość czynnika Rurociąg cieczowy Rurociąg gazowy mm kg db() FDC400KXZE1 FDC450KXZE1 FDC475KXZE1 FDC500KXZE1 14HP 16HP 17HP 18HP 3 Fazy V, 50Hz /62 kg/tco2 Eq mm(cale) ø25.4(1") [ø28.58(1 1/8")] % / x1350x720 61/61 R410 / / ø12.7(1/2") 50~ ø28.58(1 1/8") 1. Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3. Tona ekwiwalentu CO2(TCO Eq)- ilość gazów cieplarnianych- wyrażona iloczynem masy gazów cieplarnianych w tonach metrycznych i ich współczynnika globalnego ocieplenia 4.[]: Przyłącza rurowe stosowane w instalacjach europejskich pokazano w nawiasach kwadratowych /62 43 FDC560KXZE1 20HP /

27 Wymiary Wszystkie jednostki w mm Tył Wymiary połączeń rurociągów chłodniczych Wlot Wysokość ściany H3 Wlot Wysokość ściany H2 Przestrzeń serwisowa Wlot Przestrzeń montażowa Wysokość ściany H4 Wysokość ściany H1 Tabliczka nazwy modelu jednostki zewnętrzne Rurka odpływu Otwór inspekcyjny do wyświetlacza Blok przyłączeniowy przewodów sygnałowych (przód) (prawy) (tył) (z lewej) Blok przyłączeniowy zasilania (przód) (najniższy) (prawy) (najniższy) Śruba mocująca - poz. F, J, M Śruba mocująca - poz. I Wlot powietrza Ozn. B C D F G H K L Przyłącze rurociągu gazowego Przyłącze rurociągu cieczowego Podejście rurociągu Podejście przyłączy kablowych Otwór śruby mocującej Otwór węża spustowego Wylot skroplin Połączenie rurki wyrównawczej oleju Uchwyt transportowy , 475, 500, 560 ø25.4 ø28.58 ø12.7(kielich) ø88 (lub ø100) ø50 M10 x 4 ø45 x 3 ø20 x 10 ø9.52(kielich) 230 x 60 Przykład instalacji Wymiary 1 2 L1 L2 L3 L4 H1 H2 H3 H (30) (30) 1500 Bez ograniczeń 1000 Bez ograniczeń Otwarte 10(30) 100 Otwarte Otwarte Bez ograniczeń Bez ograniczeń Otwarte Jeśli temperatura otoczenia wynosi 43 O C lub podczas chłodzenia 29

28 jednostki zewnętrzne Jednostki zewnętrzne kombinacje Pompa ciepła 22, 24HP (61.5, 67.0) FDC615KXZE1 (FDC280+FDC335) FDC670KXZE1 (FDC335+FDC335) Wydajność KXZ - 2-rurowy system VRF z pompą ciepła zapewnia efektywną pracę dla zastosowań, w których jednocześnie wymagane jest tylko chłodzenie albo tylko ogrzewanie. Idealny dla dużych, otwartych przestrzeni. Umożliwia podłączenie aż do 58 jednostek wewnętrznych, przy indeksie wydajności 130% Najwyższa klasa efektywności energetycznej z COP (chłodzenie) aż do 3.8 Wszystkie jednostki KXZ wyposażone są w sprężarki z inwerterem DC Całkowita długość rurociągu aż do 1000 m Unifikacja budowy podstaw jednostek (22HP, 24HP) umożliwia swobodną wymianę i zestawianie Błękitne Lamele Max:10m (rurociąg wyrównania oleju) Długość całkowita: 1000m Jednostka zewnętrzna Max: 0.4m Zakres temperatur pracy ºC Do pierwszego trójnika max 130m Max: 5m Różnica wysokości 50m(jedn. zewn. powyżej) 40m(jedn. zewn. poniżej) 70m Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m*1 Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 160m chłodzenie - 15ºC ogrzewanie ºC - 20ºC *1 Różnica długości rurociągów najdalszej i najbliższej jednostki wewnętrznej, licząc od pierwszego trójnika - do 40m (max. 85m) Kombinacja (FDC) Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Przyłącza rurowe Pobór mocy Wys. x Szer. x Gł. R410 (GWP 1975) Rurociąg cieczowy Rurociąg gazowy Indeks wydajności Maksymalna ilość jednostek wewnętrznych mm kg kg mm(cale) % FDC615KXZE1 280KXZE1 335KXZE1 22HP Fazy V, 50Hz x2700x x2 ø12.7(1/2") ø28.58(1 1/8") 50~130 FDC670KXZE1 335KXZE1 335KXZE1 24HP Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 30

29 kombinacje Pompa ciepła 26, 28, 30, 32, 34, 36, 38, 40HP ( ) FDC735KXZE1 (FDC335+FDC400) FDC800KXZE1 (FDC400+FDC400) FDC850KXZE1 (FDC400+FDC450) FDC900KXZE1 (FDC450+FDC450) FDC950KXZE1 (FDC475+FDC475) FDC1000KXZE1 (FDC500+FDC500) FDC1060KXZE1 (FDC500+FDC560) FDC1120KXZE1 (FDC560+FDC560) Wydajność KXZ - 2-rurowy system VRF z pompą ciepła zapewnia efektywną pracę dla zastosowań, w których jednocześnie wymagane jest tylko chłodzenie albo tylko ogrzewanie. Idealny dla dużych, otwartych przestrzeni. Umożliwia podłączenie aż do 80 jednostek wewnętrznych, przy indeksie wydajności 130% Najwyższa klasa efektywności energetycznej z COP (chłodzenie) aż do 3.7 Wszystkie jednostki KXZ wyposażone są w sprężarki z inwerterem DC Całkowita długość rurociągu aż do 1000 m w przypadku 26HP Błękitne Lamele jednostki zewnętrzne Max:10m (rurociąg wyrównania oleju) Długość całkowita: 1000m Jednostka zewnętrzna Max: 0.4m Zakres temperatur pracy ºC Do pierwszego trójnika max 130m Max: 5m Różnica wysokości 50m(jedn. zewn. powyżej) 40m(jedn. zewn. poniżej) 70m Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m*1 Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 160m chłodzenie - 15ºC ogrzewanie ºC - 20ºC *1 Różnica długości rurociągów najdalszej i najbliższej jednostki wewnętrznej, licząc od pierwszego trójnika - do 40m (max. 85m) Kombinacja (FDC) Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Przyłącza rurowe Pobór mocy Wys. x Szer. x Gł. R410 (GWP 1975) Rurociąg cieczowy Rurociąg gazowy mm kg kg mm(cale) FDC735KXZE1 335KXZE1 400KXZE1 26HP FDC800KXZE1 400KXZE1 400KXZE1 28HP FDC850KXZE1 400KXZE1 450KXZE1 30HP FDC900KXZE1 FDC950KXZE1 450KXZE1 475KXZE1 450KXZE1 475KXZE1 32HP 34HP 3 Phase V, 50Hz ø15.88(5/8") ø31.75(1 1/4") [ø34.92(1 3/8")] 2048x2700x x2 FDC1000KXZE1 500KXZE1 500KXZE1 36HP Indeks wydajności % 50~130 Maksymalna ilość jednostek wewnętrznych Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3.[]: Przyłącza rurowe stosowane w instalacjach europejskich pokazano w nawiasach kwadratowych FDC1060KXZE1 500KXZE1 560KXZE1 38HP FDC1120KXZE1 560KXZE1 560KXZE1 40HP ø19.05(3/4") ø38.1(1 1/2") [ø34.92(1 3/8")] 31

30 Jednostki zewnętrzne kombinacje Pompa ciepła 42, 44, 46, 48HP ( ) FDC1200KXZE1 (FDC400+FDC400+FDC400) FDC1250KXZE1 (FDC400+FDC400+FDC450) FDC1300KXZE1 (FDC400+FDC450+FDC450) FDC1350KXZE1 (FDC450+FDC450+FDC450) Wydajność Błękitne Lamele jednostki zewnętrzne KXZ - 2-rurowy system VRF z pompą ciepła zapewnia efektywną pracę dla zastosowań, w których jednocześnie wymagane jest tylko chłodzenie albo tylko ogrzewanie. Idealny dla dużych, otwartych przestrzeni. Umożliwia podłączenie aż do 80 jednostek wewnętrznych, przy indeksie wydajności 130% Najwyższa klasa efektywności energetycznej z COP (chłodzenie) aż do 3.6 Wszystkie jednostki KXZ wyposażone są w sprężarki z inwerterem DC Całkowita długość rurociągu aż do 1000 m Max:10m (rurociąg wyrównania oleju) Długość całkowita: 1000m Jednostka zewnętrzna Max: 0.4m Zakres temperatur pracy ºC Do pierwszego trójnika max 130m Max: 5m Różnica wysokości 50m(jedn. zewn. powyżej) 40m(jedn. zewn. poniżej) 70m Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m*1 Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 160m chłodzenie - 15ºC ºC ogrzewanie - 20ºC *1 Różnica długości rurociągów najdalszej i najbliższej jednostki wewnętrznej, licząc od pierwszego trójnika - do 40m (max. 85m) 32 Kombinacja (FDC) Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Przyłącza rurowe Pobór mocy Wys. x Szer. x Gł. R410 (GWP 1975) Rurociąg cieczowy Rurociąg gazowy Indeks wydajności Maksymalna ilość jednostek wewnętrznych mm kg kg mm(cale) % FDC1200KXZE1 400KXZE1 400KXZE1 400KXZE1 42HP FDC1250KXZE1 400KXZE1 400KXZE1 450KXZE1 44HP Fazy V, 50Hz x4050x x3 ø19.05(3/4") ø38.1(1 1/2") [ø34.92(1 3/8")] FDC1300KXZE1 400KXZE1 450KXZE1 450KXZE1 46HP 1. Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3.[]: Przyłącza rurowe stosowane w instalacjach europejskich pokazano w nawiasach kwadratowych FDC1350KXZE1 450KXZE1 450KXZE1 450KXZE1 48HP

31 kombinacje Pompa ciepła 50, 52, 54, 56, 58, 60HP ( ) FDC1425KXZE1 (FDC475+FDC475+FDC475) FDC1450KXZE1 (FDC475+FDC475+FDC500) FDC1500KXZE1 (FDC500+FDC500+FDC500) FDC1560KXZE1 (FDC500+FDC500+FDC560) FDC1620KXZE1 (FDC500+FDC560+FDC560) FDC1680KXZE1 (FDC560+FDC560+FDC560) KXZ - 2-rurowy system VRF z pompą ciepła zapewnia efektywną pracę dla zastosowań, w których jednocześnie wymagane jest tylko chłodzenie albo tylko ogrzewanie. Idealny dla dużych, otwartych przestrzeni. Wydajność Umożliwia podłączenie aż do 80 jednostek wewnętrznych, przy indeksie wydajności 130% Najwyższa klasa efektywności energetycznej z COP (chłodzenie) aż do 3.6 Wszystkie jednostki KXZ wyposażone są w sprężarki z inwerterem DC Całkowita długość rurociągu aż do 1000 m Błękitne Lamele jednostki zewnętrzne Max:10m (rurociąg wyrównania oleju) Długość całkowita: 1000m Jednostka zewnętrzna Max: 0.4m Zakres temperatur pracy ºC Do pierwszego trójnika max 130m Max: 5m Różnica wysokości 50m(jedn. zewn. powyżej) 40m(jedn. zewn. poniżej) 70m Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m*1 Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 160m chłodzenie - 15ºC ogrzewanie ºC - 20ºC *1 Różnica długości rurociągów najdalszej i najbliższej jednostki wewnętrznej, licząc od pierwszego trójnika - do 40m (max. 85m) Kombinacja (FDC) Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Przyłącza rurowe Pobór mocy Wys. x Szer. x Gł. R410 (GWP 1975) Rurociąg cieczowy Rurociąg gazowy Indeks wydajności Maksymalna ilość jednostek wewnętrznych mm kg kg mm(cale) % FDC1425KXZE1 475KXZE1 475KXZE1 475KXZE1 50HP FDC1450KXZE1 475KXZE1 475KXZE1 500KXZE1 52HP FDC1500KXZE1 500KXZE1 500KXZE1 500KXZE1 54HP 3 Fazy V, 50Hz FDC1560KXZE1 500KXZE1 500KXZE1 560KXZE1 56HP 2048x4050x x3 ø19.05(3/4") ø38.1(1 1/2") [ø34.92(1 3/8")] Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3.[]: Przyłącza rurowe stosowane w instalacjach europejskich pokazano w nawiasach kwadratowych FDC1620KXZE1 500KXZE1 560KXZE1 560KXZE1 58HP FDC1680KXZE1 560KXZE1 560KXZE1 560KXZE1 60HP

32 Jednostki zewnętrzne HI-COP Pompa ciepła 8~36HP ( ) jednostki zewnętrzne FDC224KXZXE1 FDC280KXZXE1 FDC335KXZXE1 Wydajność Umożliwia podłączenie aż do 80 jednostek wewnętrznych, przy indeksie wydajności 160~200% Najwyższa klasa efektywności energetycznej z COP (chłodzenie) aż do 4.5 Wszystkie jednostki KXZ wyposażone są w sprężarki z inwerterem DC Całkowita długość rurociągu aż do 1000 m FDC450KXZXE1 (FDC224+FDC224) FDC500KXZXE1 (FDC224+FDC280) FDC560KXZXE1 (FDC280+FDC280) FDC615KXZXE1 (FDC280+FDC335) FDC670KXZXE1 (FDC335+FDC335) FDC735KXZXE1 (FDC224+FDC224+FDC280) FDC800KXZXE1 (FDC224+FDC280+FDC280) FDC850KXZXE1 (FDC280+FDC280+FDC280) FDC900KXZXE1 (FDC280+FDC280+FDC335) FDC950KXZXE1 (FDC280+FDC335+FDC335) FDC1000KXZXE1 (FDC335+FDC335+FDC335) Wydajność Korzyści dla Inwestora i Użytkownika Wysoka efektywność Oszczędność energii Błękitne Lamele Błękitne Lamele 22.4~ ~100.0 Indeks wydajności 200% 160% FDC224KXZXE1 FDC280KXZXE1 FDC335KXZXE1 Max:10m (rurociąg wyrównania oleju) Długość całkowita: 1000m Jednostka zewnętrzna Max: 0.4m Zakres temperatur pracy ºC Do pierwszego trójnika max 130m Max: 5m Różnica wysokości 50m(jedn. zewn. powyżej) 40m(jedn. zewn. poniżej) 70m Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m*1 Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 160m chłodzenie - 15ºC ogrzewanie ºC - 20ºC *1 Różnica długości rurociągów najdalszej i najbliższej jednostki wewnętrznej, licząc od pierwszego trójnika - do 40m (max. 85m) 34

33 Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Pobór Dane elektryczne mocy Wymiary zewnętrzne Waga netto Poziom ciśnienia akustycznego Wys. x Szer. x Gł. czynnik chłodniczy Rurociąg cieczowy Przyłącza rurowe Rurociąg gazowy Indeks wydajności Maksymalna ilość jednostek wewnętrznych / Typ / GWP Ilość czynnika mm kg db() kg/tco2eq mm(cale) % FDC224KXZXE x1350x / / ø19.05(3/4") 29 FDC280KXZXE1 8HP 10HP 3 Fazy V, 50Hz ø9.52(3/8") /56 62/57 R410 / 2088 ø 22.22(7/8") x1350x / FDC335KXZXE1 12HP ø12.7(1/2") ø2 5.4(1")[ ø 22.22(7/8")] 44 jednostki zewnętrzne Kombinacja (FDC) Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Przyłącza rurowe Pobór mocy Indeks wydajności Maksymalna ilość jednostek wewnętrznych Wys. x Szer. x Gł. mm kg R410 (GWP 1975) kg Rurociąg cieczowy Rurociąg gazowy mm(cale) Rurociąg wyrównania oleju % FDC450KXZXE1 FDC500KXZXE1 FDC560KXZXE1 FDC615KXZXE1 FDC670KXZXE1 224KXZXE1 224KXZXE1 16HP x2700x x KXZXE1 280KXZXE1 18HP KXZXE1 280KXZXE1 20HP 3 Fazy V, 50Hz ø12.7(1/2") ø28.58(1 1/8") ø9.52(3/8") x2700x KXZXE1 335KXZXE1 22HP x KXZXE1 335KXZXE1 24HP Kombinacja (FDC) Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Przyłącza rurowe Pobór mocy Indeks wydajności Maksymalna ilość jednostek wewnętrznych Wys. x Szer. x Gł. mm kg R410 (GWP 1975) kg Rurociąg cieczowy Rurociąg gazowy mm(cale) Rurociąg wyrównania oleju % FDC735KXZXE1 FDC800KXZXE1 FDC850KXZXE1 FDC900KXZXE1 FDC950KXZXE1 224KXZXE1 224KXZXE1 280KXZXE1 26HP KXZXE1 280KXZXE1 280KXZXE1 28HP 3 Fazy V, 50Hz x4050x x x2 11.5x3 ø15.88(5/8") ø31.75(1 1/4")[ø34.92(1 3/8")] KXZXE1 280KXZXE1 280KXZXE1 30HP 80 ø9.52(3/8") KXZXE1 280KXZXE1 335KXZXE1 32HP KXZXE1 335KXZXE1 335KXZXE1 34HP FDC1000KXZXE1 335KXZXE1 335KXZXE1 335KXZXE1 36HP Ø38.1(1/2")[ø34.92(1 3/8")] Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3. Tona ekwiwalentu CO2(TCO2Eq)- ilość gazów cieplarnianych- wyrażona iloczynem masy gazów cieplarnianych w tonach metrycznych i ich współczynnika globalnego ocieplenia 4.[]: Przyłącza rurowe stosowane w instalacjach europejskich pokazano w nawiasach kwadratowych 35

34 Jednostki zewnętrzne Wymiary Wszystkie jednostki w mm FDC224KXZXE1 Tył Wymiary połączeń rurociągów chłodniczych Wlot Wysokość ściany H3 jednostki zewnętrzne Wysokość ściany H2 Wlot Przestrzeń serwisowa Wlot Przestrzeń montażowa Wlot Wysokość ściany H4 Wysokość ściany H1 Tabliczka nazwy modelu Rurka odpływu Otwór inspekcyjny do wyświetlacza Blok przyłączeniowy przewodów sygnałowych (przód) (prawy) (tył) (z lewej) Blok przyłączeniowy zasilania (przód) (najniższy) (prawy) (najniższy) Śruba mocująca - poz. F, J, M Śruba mocująca - poz. I Wlot powietrza Ozn. Nazwa 224 Przykład instalacji B C D F G Przyłącze rurociągu gazowego Przyłącze rurociągu cieczowego Podejście rurociągu Podejście przyłączy kablowych Otwór śruby mocującej Otwór węża spustowego ø19.05 ø9.52 (kielich) ø88 (lub ø100) ø50 M10 x 4 ø45 x 3 Wymiary L1 L2 L3 L4 H (30) (30) Otwarte 10(30) 100 Otwarte Otwarte H Wylot skroplin ø20 x 10 H2 Bez ograniczeń Bez ograniczeń K L Połączenie rurki wyrównawczej oleju Uchwyt transportowy ø9.52 (kielich) 230 x 60 H3 H Bez ograniczeń Bez ograniczeń Otwarte () Jeśli temperatura otoczenia wynosi 43 O C lub podczas chłodzenia 36

35 FDC280KXZXE1, 335KXZXE1 Tył Wymiary połączeń rurociągów chłodniczych Wlot Wysokość ściany H3 Wysokość ściany H2 Wlot Przestrzeń serwisowa Wlot Przestrzeń montażowa Wysokość ściany H4 Wysokość ściany H1 jednostki zewnętrzne Tabliczka nazwy modelu Rurka odpływu Otwór inspekcyjny do wyświetlacza Blok przyłączeniowy przewodów sygnałowych (przód) (prawy) (tył) (z lewej) Blok przyłączeniowy zasilania (przód) (najniższy) (prawy) (najniższy) Śruba mocująca - poz. F, J, M Śruba mocująca - poz. I Wlot powietrza Ozn. Nazwa Przykład instalacji B Przyłącze rurociągu gazowego Przyłącze rurociągu cieczowego ø22.22 ø9.52(kielich) ø25.4 ø12.7(kielich) Wymiary L Otwarte C D F G Podejście rurociągu Podejście przyłączy kablowych Otwór śruby mocującej Otwór węża spustowego ø88(lub ø100) ø50 M10 x 4 ø45 x 3 L2 L3 L4 H1 10 (30) (30) (30) 100 Otwarte Otwarte H Wylot skroplin ø20 x 10 H2 Bez ograniczeń Bez ograniczeń K L Połączenie rurki wyrównawczej oleju Uchwyt transportowy ø9.52(kielich) 230 x 60 H Bez ograniczeń Bez ograniczeń Otwarte H4 () Jeśli temperatura otoczenia wynosi 43 lub podczas chłodzenia O C 37

36 Jednostki zewnętrzne R System 3-rurowy z odzyskiem ciepła - do jednoczesnego ogrzewania i chłodzenia System odzysku ciepła zbudowany w oparciu o instalację trójrurową. System KXZR umożliwia jednoczesną pracę jednostek wewnętrznych w funkcji chłodzenia i ogrzewania przy zastosowaniu jednej jednostki zewnętrznej. Stosowany w budynkach, gdzie konieczne jest rozdzielenie trybu pracy urządzeń na poszczególne strefy o różnych wymaganiach dla zapewnienia właściwego komfortu. System VRF z odzyskiem ciepła Mitsubishi Heavy Industries to 10 modeli jednomodułowych, o wydajnościach od 22,4 do 67,0 oraz 18 kombinacji (dwie lub trzy jednostki) o wydajnościach od 73,5 do 168,0. jednostki zewnętrzne Schemat obiegu czynnika chłodniczego W systemie KXZR wykorzystano unikalne rozwiązanie w zakresie rurociągów chłodniczych. Rozdzielacz PFD zasilony jest tylko dwoma rurociągami; trzeci rurociąg (cieczowy) biegnie bezpośrednio do jednostki wewnętrznej. Takie prowadzenie instalacji freonowej ogranicza czas potrzebny na prace montażowe oraz redukuje ilość połączeń lutowanych. Rozdzielacze PFD występują w wersjach indywidualnych (różne wydajności obsługiwanych jednostek wewnętrznych) oraz wersji multi, obsługującej do czterech niezależnych stref. Jednostka zewnętrzna Rurociąg gazowy (tłoczenie) Rurociąg gazowy (ssanie) Moduł PFD Podczas procesu odszraniania lub cykli pracy związanych z zabezpieczeniem sprężarki (zabezpieczenie aktywowane raz na kilkanaście godzin), funkcja grzania jest okresowo przerywana. Podobne zabezpieczenie funkcjonuje również podczas pracy w funkcji chłodzenia. sprężarka zbiornik czynnika akumulator jednostka wewnętrzna i ogrzewanie jednostka wewnętrzna jednostka wewnętrzna jednostka wewnętrzna Niezalecana jest praca układu w trybie mieszanym (jednoczesne chłodzenie i grzanie) w pomieszczeniach technicznych wymagających chłodzenia dla temperatury zewnętrznej poniżej +5 C (możliwy spadek wydajności chłodniczej w porównaniu do układu pracującego tylko w funkcji chłodzenia). 38

37 Nowe funkcje - Poprawa wydajności energetycznej - Rozszerzona gama urządzeń - aż do 60HP Poprzedni model Do 48HP Nowy KXZRE1 Do 60HP - Dodatkowe kombinacje jednostek - Hi-COP - Wysoka efektywność podczas jednoczesnego chłodzenia i grzania System z odzyskiem ciepła KXZRE1 jednostki zewnętrzne HP FDC224KXZRE HP FDC280KXZRE HP FDC335KXZRE HP FDC400KXZRE HP FDC450KXZRE HP FDC475KXZRE HP FDC500KXZRE HP FDC560KXZRE HP FDC615KXZRE HP FDC670KXZRE1 FDC735 FDC800~ HP FDC735KXZRE1 FDC335KXZRE1 FDC400KXZRE HP FDC800KXZRE1 FDC400KXZRE1 FDC400KXZRE HP FDC850KXZRE1 FDC400KXZRE1 FDC450KXZRE HP FDC900KXZRE1 FDC450KXZRE1 FDC450KXZRE HP FDC950KXZRE1 FDC475KXZRE1 FDC475KXZRE HP FDC1000KXZRE1 FDC500KXZRE1 FDC500KXZRE HP FDC1060KXZRE1 FDC500KXZRE1 FDC560KXZRE HP FDC1120KXZRE1 FDC560KXZRE1 FDC560KXZRE1 FDC1200~ HP FDC1200KXZRE1 FDC400KXZRE1 FDC400KXZRE1 FDC400KXZRE HP FDC1250KXZRE1 FDC400KXZRE1 FDC400KXZRE1 FDC450KXZRE HP FDC1300KXZRE1 FDC400KXZRE1 FDC450KXZRE1 FDC450KXZRE HP FDC1350KXZRE1 FDC450KXZRE1 FDC450KXZRE1 FDC450KXZRE HP FDC1425KXZRE1 FDC475KXZRE1 FDC475KXZRE1 FDC475KXZRE HP FDC1450KXZRE1 FDC475KXZRE1 FDC475KXZRE1 FDC500KXZRE HP FDC1500KXZRE1 FDC500KXZRE1 FDC500KXZRE1 FDC500KXZRE HP FDC1560KXZRE1 FDC500KXZRE1 FDC500KXZRE1 FDC560KXZRE HP FDC1620KXZRE1 FDC500KXZRE1 FDC560KXZRE1 FDC560KXZRE HP FDC1680KXZRE1 FDC560KXZRE1 FDC560KXZRE1 FDC560KXZRE1 System z odzyskiem ciepła Hi-COP (kombinacje) KXZRXE1 FDC450~ HP FDC450KXZRXE1 FDC224KXZRE1 FDC224KXZRE HP FDC500KXZRXE1 FDC224KXZRE1 FDC280KXZRE HP FDC560KXZRXE1 FDC280KXZRE1 FDC280KXZRE HP FDC615KXZRXE1 FDC280KXZRE1 FDC335KXZRE HP FDC670KXZRXE1 FDC335KXZRE1 FDC335KXZRE1 FDC735~ HP FDC735KXZRXE1 FDC224KXZRE1 FDC224KXZRE1 FDC280KXZRE HP FDC800KXZRXE1 FDC224KXZRE1 FDC280KXZRE1 FDC280KXZRE HP FDC850KXZRXE1 FDC280KXZRE1 FDC280KXZRE1 FDC280KXZRE HP FDC900KXZRXE1 FDC280KXZRE1 FDC280KXZRE1 FDC335KXZRE HP FDC950KXZRXE1 FDC280KXZRE1 FDC335KXZRE1 FDC335KXZRE HP FDC1000KXZRXE1 FDC335KXZRE1 FDC335KXZRE1 FDC335KXZRE1 39

38 Jednostki zewnętrzne Wysoka efektywność energetyczna podczas równoczesnej pracy w trybie grzania i chłodzenia Wysoka sprawność energetyczna podczas równoczesnej pracy w trybie grzania i chłodzenia może osiągnąc wartość COP 9.0* * Warunki jednoczesnego chłodzenia i ogrzewania: jednostka 8HP, temp. zewn. DB 16 C / WB 12 C, temp. w pomieszczeniu chłodzonym: : DB 27 C/WB19 C, temp. w pomieszczeniu ogrzewanym: DB 20 C/WB 14.5 C Efektywność energetyczna w trybie odzysku ciepła * jednostki zewnętrzne Praca w trybie chłodzenie / grzanie (%) Max COP > 9.0 Przykład: temperatura wewnętrzna: 23.5 C DB/17.5 C temperatura zewnętrzna: 16 C DB/12 C WB EER / COP (Warunki) FDC224KXZRE1 50% jedn. wewn. w trybie chłodzenia (27 C DB/19 C) 50% jedn. wewn. w trybie ogrzewania (20 C DB/14.5 C) Temperatura zewnętrzna 16 C DB/12 C WB PFD PFD PFD PFD 4HP 4HP Wysoka wydajność Poniższe wykresy prezentują poprawę wydajności między poprzednimi modelami, a jednostkami KXZR oraz Hi-COP Porównanie EER w trybie chłodzenia EER Porównanie COP w trybie ogrzewania COP Poprzedni model KXZR KXZR Hi-COP MODEL MODEL 40

39 Ulepszone funkcje Nowe rozwiązania w trybie ogrzewania - ciągłość grzania i kontrola wydajności (CHCC) Zoptymalizowany proces odszraniania zapewnia większą wydajność grzewczą w niskich temperaturach. utomatyczna i przewidująca kontrola ciśnienia pracy układu zabezpiecza przed spadkiem wydajności. Dzięki temu, proces grzania zostaje wydłużony (do 300 min), a odszraniania - skrócony. Wyższa wydajność chłodnicza w niskich temperaturach otoczenia Wykorzystanie najmniejszej części skraplacza oraz właściwa kontrola ciśnienia skraplania zapewnia efektywną i bezproblemową pracę w funkcji chłodzenia dla niskich temperatur na zewnątrz. Dwusekcyjny wymiennik ciepła Poprzedni model Wymiennik ciepła 360 KXZRE1 jednostki zewnętrzne Poprzedni model KXZRE1 Temperatura nadmuchu powietrza w pomieszczeniu chłodzonym podczas pracy systemu w trybie mieszanym przy temp. zewnętrznej -5 C Czas W poprzednich modelach, jednoczesne wysokie zapotrzebowanie na grzanie i niskie zapotrzebowanie na chłodzenie dla niskiej temperatury otoczenia, wiązało się z automatyczną regulacją ciśnienia w celu utrzymania większej wydajności grzewczej. Nowy wymiennik ciepła oraz kontrola ciśnienia w systemie KXZR optymalizują zarówno wydajność grzania, jak i chłodzenia (*) (*)Jeśli większość jednostek wewnętrznych wykorzystuje funkcję grzania, funkcja ta posiada wyższy priorytet niż chłodzenie. Wyciszony PFD- poprawa komfortu użytkowania systemu Nowatorska konstrukcja PFD wraz z nowoczesną izolacją dźwiękochłonną poprawia komfort użytkowania systemu poprzez redukcję szumów spowodowanych przepływającym czynnikiem chłodniczym. Elastyczność systemu Przewymiarowanie HP KXZR 8~16 200% 17~34 160% 36~60 130% HP 16 18~34 36 KXZRX 200% 160% 130% W przypadku indeksu wydajności powyżej 130% wymagane jest doładowanie czynnika chłodniczego. W przypadku systemów 8-34HP, wyposażonych w jedną lub więcej jednostek wewnętrznych serii FDK, FDFL, FDFU i / lub FDFW, przewymiarowanie nie powinno przekraczać 130%. Podłączenie jednostek wewnętrznych Do systemu można podłączyć maksymalnie 91 jednostek wewnętrznych o różnej wydajności chłodniczej/grzewczej z siedemnastu typów. Rekomendowany zakres pracy KXZR umożliwia pracę systemu w trybie ogrzewania w warunkach niskiej temperatury do - 20 C oraz w trybie chłodzenia aż do +46 C (poprzedni model: 43 C) -20ºC -15ºC +15.5ºC +46ºC

40 Jednostki zewnętrzne R system z odzyskiem ciepła Pompa ciepła 8, 10, 12HP ( ) FDC224KXZRE1 FDC280KXZRE1 FDC335KXZRE1 Wydajność Błękitne Lamele jednostki zewnętrzne Umożliwia podłączenie aż do 44 jednostek wewnętrznych, przy indeksie wydajności 200% Najwyższa klasa efektywności energetycznej z COP (chłodzenie) aż do 4.3 Wszystkie jednostki KXZR wyposażone są w sprężarki z inwerterem DC Całkowita długość rurociągu aż do 1000 m Unifikacja budowy podstaw jednostek (8HP~24HP) umożliwia swobodną wymianę i zestawianie Długość całkowita: 1000m Do pierwszego trójnika max 130m Jednostka zewnętrzna Różnica wysokości 50m(jedn. zewn. powyżej) 40m(jedn. zewn. poniżej) 70m Zakres temperatur pracy ºC Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m*1 Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 160m chłodzenie - 15ºC ogrzewanie ºC - 20ºC *1 Różnica długości rurociągów najdalszej i najbliższej jednostki wewnętrznej, licząc od pierwszego trójnika - do 40m Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Poziom ciśnienia akustycznego Czynnik chłodniczy Przyłącza rurowe Pobór mocy Wys. x Szer. x Gł. / Typ / GWP Ilość czynnika Rurociąg cieczowy Rurociąg gaz. (niskie ciś.) Rurociąg gaz. (wysokie ciś.) Indeks wydajności Maksymalna ilość jednostek wewnętrznych mm kg db() kg/tco2 Eq mm(cale) % FDC224KXZRE1 8HP ø19.05(3/4 ) ø15.88(5/8 ) 29 ø9.52(3/8 ) FDC280KXZRE1 10HP 3 Fazy V, 50Hz x1350x720 R410 / / ø22.22(7/8 ) 37 FDC335KXZRE /57 61/58 50~200 ø19.05(3/4 ) 1. Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3. Tona ekwiwalentu CO2(TCO Eq)- ilość gazów cieplarnianych- wyrażona iloczynem masy gazów cieplarnianych w tonach metrycznych i ich współczynnika globalnego ocieplenia 4.[]: Przyłącza rurowe stosowane w instalacjach europejskich pokazano w nawiasach kwadratowych 12HP ø12.7(1/2 ) ø25.4(1 ) [ø22.22(7/8")] 44 42

41 Wymiary Wszystkie jednostki w mm Tył Wymiary połączeń rurociągów chłodniczych wlot Wysokość ściany H3 wlot Wysokość ściany H2 przestrzeń serwisowa wlot przestrzeń montażowa Wysokość ściany H4 Wysokość ściany H1 Tabliczka nazwy modelu jednostki zewnętrzne Rurka odpływu Wyświetlacz 7 segmentowy (przód) (prawy) (tył) Blok przyłączeniowy przewodów sygnałowych (lewy) Blok przyłączeniowy zasilania (przód) (dół) (prawy) (dół) Śruba mocująca - poz. F,J,M Śruba mocująca - poz. I Wlot powietrza Ozn. Nazwa Przyłącze rurociągu gazowego ø19.05(lutowane) ø22.22(lutowane) ø25.4(lutowane) B Przyłącze rurociągu cieczowego ø9.52(kielich) ø12.7(kielich) C D F G H K L N Podejście rurociągu Podejście przyłączy kablowych Otwór śruby mocującej Otwór węża spustowego Wylot skroplin Połączenie rurki wyrównawczej oleju Uchwyt transportowy Podejście rurociągu ø15.88(lutowane) ø19.05(lutowane) ø50(prawa - lewa - przód), długi otwór 40x80(dół) M10 x 4 ø45 x 3 ø20 x 10 ø9.52(kielich) 230x60 ø88(lub ø100) Wymiary L 1 L 2 L 3 L 4 H 1 H 2 H 3 H 4 Przykład instalacji (30) (30) 1500 Bez ograniczeń 1000 Bez ograniczeń 2 Otwarte 10(30) 100 Otwarte Otwarte Bez ograniczeń Bez ograniczeń Otwarte () : Jeśli temperatura otoczenia wynosi 43ºC lub podczas chłodzenia 43

42 jednostki zewnętrzne Jednostki zewnętrzne R system z odzyskiem ciepła Pompa ciepła 14, 16, 17, 18, 20, 22, 24HP ( ) FDC400KXZRE1 FDC450KXZRE1 FDC475KXZRE1 FDC500KXZRE1 FDC560KXZRE1 FDC615KXZRE1 FDC670KXZRE1 Wydajność Umożliwia podłączenie aż do 71 jednostek wewnętrznych, przy indeksie wydajności 160% (400 i 450 KXZRE1: 200%) Wysoka wydajność z COP (chłodzenie) aż do 3.5 Wszystkie jednostki KXZR wyposażone są w sprężarki z inwerterem DC Całkowita długość rurociągu aż do 1000 m Błękitne Lamele Unifikacja budowy podstaw jednostek (8HP~24HP) umożliwia swobodną wymianę i zestawianie Długość całkowita: 1000m Do pierwszego trójnika max 130m Jednostka zewnętrzna Różnica wysokości 50m(jedn. zewn. powyżej) 40m(jedn. zewn. poniżej) 70m Zakres temperatur pracy ºC Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m*1 Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 160m chłodzenie - 15ºC ogrzewanie ºC - 20ºC *1 Różnica długości rurociągów najdalszej i najbliższej jednostki wewnętrznej, licząc od pierwszego trójnika - do 40m Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Poziom ciśnienia akustycznego Czynnik chłodniczy Przyłącza rurowe Pobór mocy Wys. x Szer. x Gł. Indeks wydajności Maksymalna ilość jednostek wewnętrznych mm kg db() FDC400KXZRE1 14HP FDC450KXZRE1 16HP / 60/62 Typ / GWP Ilość czynnika kg/tco2 Eq Rurociąg cieczowy Rurociąg gaz. (niskie ciś.) mm(cale) ø25.4(1 )[ø28.58(1 1/8 )] Rurociąg gaz. (wysokie ciś.) % 50~ FDC475KXZRE1 FDC500KXZRE1 FDC560KXZRE1 FDC615KXZRE1 FDC670KXZRE1 17HP 18HP 20HP 3 Fazy V, 50Hz /62 ø22.22(7/8 ) x1350x720 R410 / / ø12.7(1/2 ) ø28.58(1 1/8 ) ~ Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3. Tona ekwiwalentu CO2(TCO Eq)- ilość gazów cieplarnianych- wyrażona iloczynem masy gazów cieplarnianych w tonach metrycznych i ich współczynnika globalnego ocieplenia 4.[]: Przyłącza rurowe stosowane w instalacjach europejskich pokazano w nawiasach kwadratowych 22HP /65 65/66 ø25.4(1 ) [ø22.22(7/8")] 65 24HP

43 Wymiary Wszystkie jednostki w mm Tył Wymiary połączeń rurociągów chłodniczych wlot Wysokość ściany H3 wlot Wysokość ściany H2 przestrzeń serwisowa wlot przestrzeń montażowa Wysokość ściany H4 Wysokość ściany H1 Tabliczka nazwy modelu jednostki zewnętrzne Rurka odpływu Wyświetlacz 7 segmentowy (przód) (prawy) (tył) Blok przyłączeniowy przewodów sygnałowych (lewy) Blok przyłączeniowy zasilania (przód) (dół) (prawy) (dół) Śruba mocująca - poz. F,J,M Śruba mocująca - poz. I Wlot powietrza Ozn. B C D F G H K L N Nazwa Przyłącze rurociągu gazowego Przyłącze rurociągu cieczowego Podejście rurociągu Podejście przyłączy kablowych Otwór śruby mocującej Otwór węża spustowego Wylot skroplin Połączenie rurki wyrównawczej oleju Uchwyt transportowy Podejście rurociągu ø28.58(lutowane) ø12.7(kielich) ø22.22(lutowane) ø25.4(lutowane) ø50(prawa - lewa - przód), długi otwór 40x80(dół) M10 x 4 ø45 x 3 ø20 x 10 ø9.52(kielich) 230x60 ø88(lub ø100) ø25.4 (Lutowane) Przykład instalacji Wymiary L 1 L 2 L 3 L 4 H 1 H 2 H 3 H (30) (30) 1500 Bez ograniczeń 1000 Bez ograniczeń 2 Otwarte 10(30) 100 Otwarte Otwarte Bez ograniczeń Bez ograniczeń Otwarte () : Jeśli temperatura otoczenia wynosi 43ºC lub podczas chłodzenia 45

44 Jednostki zewnętrzne jednostki zewnętrzne R system z odzyskiem ciepła - kombinacje Pompa ciepła 26, 28, 30, 32HP ( ) FDC735KXZRE1 (FDC335+FDC400) FDC800KXZRE1 (FDC400+FDC400) FDC850KXZRE1 (FDC400+FDC450) FDC900KXZRE1 (FDC450+FDC450) Wydajność Umożliwia podłączenie aż do 80 jednostek wewnętrznych, przy indeksie wydajności 160% Wysoka wydajność z COP (chłodzenie) aż do 3.4 Wszystkie jednostki KXZR wyposażone są w sprężarki z inwerterem DC Całkowita długość rurociągu aż do 1000 m Błękitne Lamele Max:10m (rurociąg wyrównania oleju) W przypadku 26HP Długość całkowita: 1000m Do pierwszego trójnika max 130m Jednostka zewnętrzna Max: 5m Max: 0.4m Różnica wysokości 50m(jedn. zewn. powyżej) 40m(jedn. zewn. poniżej) Zakres temperatur pracy ºC Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m*1 Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 160m chłodzenie - 15ºC ogrzewanie ºC - 20ºC *1 Różnica długości rurociągów najdalszej i najbliższej jednostki wewnętrznej, licząc od pierwszego trójnika - do 40m (max. 85m) Kombinacja (FDC) Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Pobór mocy Wys. x Szer. x Gł. R410 (GWP 1975) Rurociąg cieczowy Przyłącza rurowe Rurociąg gaz. (niskie ciś.) Rurociąg gaz. (wysokie ciś.) Indeks wydajności Maksymalna ilość jednostek wewnętrznych mm kg kg mm(cale) % FDC735KXZRE1 FDC800KXZRE1 FDC850KXZRE1 FDC900KXZRE1 335KXZRE1 400KXZRE1 26HP 3 Fazy V, 50Hz x2700x x2 ø15.88(5/8 ) ø31.75(1 1/4 ) [ ø34.92(1 3/8 )] ø25.4(1 )[ø28.58(1 1/8 )] ø28.58(1 1/8 ) 50~ KXZRE1 400KXZRE1 28HP 400KXZRE1 450KXZRE1 30HP KXZRE1 450KXZRE1 32HP 1. Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3.[]: Przyłącza rurowe stosowane w instalacjach europejskich pokazano w nawiasach kwadratowych 46

45 R system z odzyskiem ciepła - kombinacje Pompa ciepła 34, 36, 38, 40HP ( ) FDC950KXZRE1 (FDC475+FDC475) FDC1000KXZRE1 (FDC500+FDC500) FDC1060KXZRE1 (FDC500+FDC560) FDC1120KXZRE1 (FDC560+FDC560) Wydajność Błękitne Lamele Umożliwia podłączenie aż do 80 jednostek wewnętrznych, przy indeksie wydajności 130% (950 KXZRE1: 160%) Wysoka wydajność z COP (chłodzenie) aż do 3.7 Wszystkie jednostki KXZR wyposażone są w sprężarki z inwerterem DC Całkowita długość rurociągu aż do 1000 m jednostki zewnętrzne Max:10m (rurociąg wyrównania oleju) Długość całkowita: 1000m Do pierwszego trójnika max 130m Jednostka zewnętrzna Max: 5m Max: 0.4m Różnica wysokości 50m(jedn. zewn. powyżej) 40m(jedn. zewn. poniżej) Zakres temperatur pracy ºC Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m*1 Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 160m chłodzenie - 15ºC ogrzewanie ºC - 20ºC *1 Różnica długości rurociągów najdalszej i najbliższej jednostki wewnętrznej, licząc od pierwszego trójnika - do 40m (max. 85m) Kombinacja (FDC) Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Pobór mocy Wys. x Szer. x Gł. R410 (GWP 1975) Rurociąg cieczowy Przyłącza rurowe Rurociąg gaz. (niskie ciś.) Rurociąg gaz. (wysokie ciś.) Indeks wydajności Maksymalna ilość jednostek wewnętrznych mm kg kg mm(cale) % FDC950KXZRE1 475KXZRE1 475KXZRE1 34HP FDC1000KXZRE1 500KXZRE1 500KXZRE1 36HP FDC1060KXZRE1 500KXZRE1 560KXZRE1 38HP FDC1120KXZRE1 560KXZRE1 560KXZRE1 40HP 3 Phase V, 50Hz x2700x x2 ø15.88(5/8 ) ø19.05(3/4 ) ø31.75(1 1/4 )[ø34.92(1 3/8 )] ø38.1(1 1/2 )[ø34.92(1 3/8 )] ø28.58(1 1/8 ) ø31.75(1 1/4 )[ø28.58(1 1/8 )] 50~160 50~ Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3.[]: Przyłącza rurowe stosowane w instalacjach europejskich pokazano w nawiasach kwadratowych 47

46 Jednostki zewnętrzne R system z odzyskiem ciepła - kombinacje Pompa ciepła 42, 44, 46, 48, 50HP ( ) FDC1200KXZRE1 (FDC400+FDC400+FDC400) FDC1250KXZRE1 (FDC400+FDC400+FDC450) FDC1300KXZRE1 (FDC400+FDC450+FDC450) FDC1350KXZRE1 (FDC450+FDC450+FDC450) FDC1425KXZRE1 (FDC475+FDC475+FDC475) Wydajność Błękitne Lamele jednostki zewnętrzne Umożliwia podłączenie aż do 80 jednostek wewnętrznych, przy indeksie wydajności 130% Wysoka wydajność z COP (chłodzenie) aż do 3.5 Wszystkie jednostki KXZR wyposażone są w sprężarki z inwerterem DC Całkowita długość rurociągu aż do 1000 m Max:10m (rurociąg wyrównania oleju) Długość całkowita: 1000m Do pierwszego trójnika max 130m Jednostka zewnętrzna Max: 5m Max: 0.4m Różnica wysokości 50m(jedn. zewn. powyżej) 40m(jedn. zewn. poniżej) Zakres temperatur pracy ºC Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m*1 Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 160m chłodzenie - 15ºC ogrzewanie ºC - 20ºC *1 Różnica długości rurociągów najdalszej i najbliższej jednostki wewnętrznej, licząc od pierwszego trójnika - do 40m (max. 85m) 48 Kombinacja (FDC) Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Pobór mocy Wys. x Szer. x Gł. R410 (GWP 1975) Rurociąg cieczowy Przyłącza rurowe Rurociąg gaz. (niskie ciś.) Rurociąg gaz. (wysokie ciś.) Indeks wydajności Maksymalna ilość jednostek wewnętrznych mm kg kg mm(cale) % FDC1200KXZRE1 FDC1250KXZRE1 FDC1300KXZRE1 FDC1350KXZRE1 FDC1425KXZRE1 400KXZRE1 400KXZRE1 400KXZRE1 450KXZRE1 475KXZRE1 400KXZRE1 400KXZRE1 450KXZRE1 450KXZRE1 475KXZRE1 400KXZRE1 450KXZRE1 450KXZRE1 450KXZRE1 475KXZRE1 42HP 44HP 46HP 48HP 50HP 3 Fazy V, 50Hz x4050x x3 ø19.05(3/4 ) ø38.1(1 1/2 )[ø34.92(1 3/8 )] ø31.75(1 1/4 )[ø28.58(1 1/8 )] 50~ Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3.[]: Przyłącza rurowe stosowane w instalacjach europejskich pokazano w nawiasach kwadratowych

47 R system z odzyskiem ciepła - kombinacje Pompa ciepła 52, 54, 56, 58, 60HP ( ) FDC1450KXZRE1 (FDC475+FDC475+FDC500) FDC1500KXZRE1 (FDC500+FDC500+FDC500) FDC1560KXZRE1 (FDC500+FDC500+FDC560) FDC1620KXZRE1 (FDC500+FDC560+FD560) FDC1680KXZRE1 (FDC560+FDC560+FDC560) Wydajność Błękitne Lamele Umożliwia podłączenie aż do 80 jednostek wewnętrznych, przy indeksie wydajności 130% Wysoka wydajność z COP (chłodzenie) aż do 3.3 Wszystkie jednostki KXZR wyposażone są w sprężarki z inwerterem DC Całkowita długość rurociągu aż do 1000 m jednostki zewnętrzne Max:10m (rurociąg wyrównania oleju) Długość całkowita: 1000m Do pierwszego trójnika max 130m Jednostka zewnętrzna Max: 5m Max: 0.4m Różnica wysokości 50m(jedn. zewn. powyżej) 40m(jedn. zewn. poniżej) Zakres temperatur pracy ºC Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m*1 Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 160m chłodzenie - 15ºC ogrzewanie ºC - 20ºC *1 Różnica długości rurociągów najdalszej i najbliższej jednostki wewnętrznej, licząc od pierwszego trójnika - do 40m (max. 85m) Kombinacja (FDC) Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Pobór mocy Wys. x Szer. x Gł. R410 (GWP 1975) Rurociąg cieczowy Przyłącza rurowe Rurociąg gaz. (niskie ciś.) Rurociąg gaz. (wysokie ciś.) Indeks wydajności Maksymalna ilość jednostek wewnętrznych mm kg kg mm(cale) % FDC1450KXZRE1 FDC1500KXZRE1 FDC1560KXZRE1 FDC1620KXZRE1 FDC1680KXZRE1 475KXZRE1 500KXZRE1 500KXZRE1 500KXZRE1 560KXZRE1 475KXZRE1 500KXZRE1 500KXZRE1 560KXZRE1 560KXZRE1 500KXZRE1 500KXZRE1 560KXZRE1 560KXZRE1 560KXZRE1 52HP 54HP 56HP 58HP 60HP 3 Fazy V, 50Hz x4050x x3 ø19.05(3/4 ) ø38.1(1 1/2 )[ø34.92(1 3/8 )] ø31.75(1 1/4 )[ø28.58(1 1/8 )] 50~ Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3.[]: Przyłącza rurowe stosowane w instalacjach europejskich pokazano w nawiasach kwadratowych 49

48 jednostki zewnętrzne Jednostki zewnętrzne R system z odzyskiem ciepła HI-COP - kombinacje Pompa ciepła 16, 18, 20, 22, 24HP ( ) FDC450KXZRXE1 (FDC224+FDC224) FDC500KXZRXE1 (FDC224+FDC280) FDC560KXZRXE1 (FDC280+FDC280) FDC615KXZRXE1 (FDC280+FDC335) FDC670KXZRXE1 (FDC335+FDC335) Wydajność Umożliwia podłączenie aż do 70 jednostek wewnętrznych, przy indeksie wydajności 160% (450KXZRXE1: 200%) Wysoka wydajność z COP (chłodzenie) aż do 4.4 Wszystkie jednostki KXZR wyposażone są w sprężarki z inwerterem DC Całkowita długość rurociągu aż do 1000 m Błękitne Lamele Max:10m (rurociąg wyrównania oleju) Długość całkowita: 1000m Do pierwszego trójnika max 130m Jednostka zewnętrzna Max: 5m Max: 0.4m Różnica wysokości 50m(jedn. zewn. powyżej) 40m(jedn. zewn. poniżej) Zakres temperatur pracy ºC Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m*1 Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 160m chłodzenie - 15ºC ogrzewanie ºC - 20ºC *1 Różnica długości rurociągów najdalszej i najbliższej jednostki wewnętrznej, licząc od pierwszego trójnika - do 40m (max. 85m) Kombinacja (FDC) Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Pobór mocy Wys. x Szer. x Gł. R410 (GWP 1975) Rurociąg cieczowy Przyłącza rurowe Rurociąg gaz. (niskie ciś.) Rurociąg gaz. (wysokie ciś.) Indeks wydajności Maksymalna ilość jednostek wewnętrznych mm kg kg mm(cale) % FDC450KXZRXE1 224KXZRE1 224KXZRE1 16HP FDC500KXZRXE1 224KXZRE1 280KXZRE1 18HP FDC560KXZRXE1 280KXZRE1 280KXZRE1 20HP 3 Fazy V, 50Hz FDC615KXZRXE1 280KXZRE1 335KXZRE1 22HP FDC670KXZRXE1 335KXZRE1 335KXZRE1 24HP x2700x x2 ø12.7(1/2") ø28.58(1 1/8") ø22.22(7/8") ø25.4(1")[ø22.22(7/8")] Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3.[]: Przyłącza rurowe stosowane w instalacjach europejskich pokazano w nawiasach kwadratowych 50

49 R system z odzyskiem ciepła HI-COP - kombinacje Pompa ciepła 26, 28, 30, 32, 34, 36HP ( ) FDC735KXZRXE1 (FDC224+FDC224+FDC280) FDC800KXZRXE1 (FDC224+FDC280+FDC280) FDC850KXZRXE1 (FDC280+FDC280+FDC280) FDC900KXZRXE1 (FDC280+FDC280+FDC335) FDC950KXZRXE1 (FDC280+FDC335+FDC335) FDC1000KXZRXE1 (FDC335+FDC335+FDC335) Wydajność Umożliwia podłączenie aż do 80 jednostek wewnętrznych, przy indeksie wydajności 160% (1000KXZRXE1: 130%) Wysoka wydajność z COP (chłodzenie) aż do 4.1 Wszystkie jednostki KXZR wyposażone są w sprężarki z inwerterem DC Całkowita długość rurociągu aż do 1000 m Błękitne Lamele jednostki zewnętrzne Max:10m (rurociąg wyrównania oleju) Długość całkowita: 1000m Do pierwszego trójnika max 130m Jednostka zewnętrzna Max: 5m Max: 0.4m Różnica wysokości 50m(jedn. zewn. powyżej) 40m(jedn. zewn. poniżej) Zakres temperatur pracy ºC Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m*1 Max różnica wysokości między jednostkami wewnętrznymi: 18m Długość rzeczywista: 160m chłodzenie - 15ºC ogrzewanie ºC - 20ºC *1 Różnica długości rurociągów najdalszej i najbliższej jednostki wewnętrznej, licząc od pierwszego trójnika - do 40m (max. 85m) Kombinacja (FDC) Moc nominalna Zasilanie Prąd rozruchu Prąd maksymalny Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Pobór mocy Wys. x Szer. x Gł. R410 (GWP 1975) Rurociąg cieczowy Przyłącza rurowe Rurociąg gaz. (niskie ciś.) Rurociąg gaz. (wysokie ciś.) Indeks wydajności Maksymalna ilość jednostek wewnętrznych mm kg kg mm(cale) % FDC735KXZRXE1 224KXZRE1 224KXZRE1 280KXZRE1 26HP ø25.4(1") [ø28.58(1 1/8")] FDC800KXZRXE1 224KXZRE1 280KXZRE1 280KXZRE1 28HP FDC850KXZRXE1 280KXZRE1 280KXZRE1 280KXZRE1 30HP 3 Fazy V, 50Hz FDC900KXZRXE1 280KXZRE1 280KXZRE1 335KXZRE1 32HP x4050x x3 ø15.88(5/8") ø31.75(1 1/4") [ø34.92(1 3/8")] ø28.58(1 1/8") FDC950KXZRXE1 280KXZRE1 335KXZRE1 335KXZRE1 34HP FDC1000KXZRXE1 335KXZRE1 335KXZRE1 335KXZRE1 36HP ø38.1(1 1/2") [ø34.92(1 3/8")] Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. Długość rurociągu 7.5m 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości mogą być nieco wyższe z powodu warunków zewnętrznych. 3.[]: Przyłącza rurowe stosowane w instalacjach europejskich pokazano w nawiasach kwadratowych 51

50 Jednostki zewnętrzne Rozdzielacze PFD Rozdzielacz PFD1124-E PFD1804-E PFD2804-E PFD1124X4-E Całkowita wydajność jednostek wewnętrznych poniżej 11.2 poniżej 18.0 poniżej 28.0 poniżej 44.8 (poniżej 11.2x4 rozdzielacze) jednostki zewnętrzne Elastyczność Do pojedynczego rozdzielacza PFD może być podłączona grupa jednostek wewnętrznych o łącznej wydajności chłodniczej 44,8. Wszystkie jednostki w grupie pracują w tym samym trybie (chłodzenie lub grzanie). PFD1124X4-E to wersja rozdzielacza obsługująca do czterech niezależnie sterowanych grup jednostek wewnętrznych (jednoczesne chłodzenie i grzanie). Rozdzielacz Łączna wydajność 4-stronny PFD Zestaw przekaźnika (w komplecie z PFD) *Przykładowe jednostki wewnętrzne * Podłączone jedn. wewn. PFD1124-E poniżej PFD1804-E 112 lub więcej, lecz poniżej PFD2804-E 180 lub więcej, lecz poniżej PFD1124X4-E poniżej 371(poniżej 112 na grupę) do 20 *Szczegółowe informacje dostępne w dokumentacji PFD1124-E PFD1124-E PFD1124X4-E PFD1124-E Ustawienia parametrów pracy w obrębie jednej grupy (ON/OFF, temperatura zadana) są możliwe jednocześnie z poziomu sterowników indywidualnych i sterownika centralnego (SC-SL1N/2N/4-E). Konieczne w takim wypadku jest ustawienie sterowania centralnego (patrz instrukcja montażu). Ten sam tryb (ogrzewanie lub chłodzenie) Indywidualne włączanie i wyłączanie, ustawienie temperatury PFD Ograniczono hałas generowany przez PFD podczas przełączania między trybami pracy (chłodzenie-grzanie, grzanie-chłodzenie). Brak konieczności wyłączania sprężarki podczas przełączania trybu pracy zapewnia utrzymanie wydajności. Ryzyko nieszczelności zostało zmniejszone przez zastosowanie lutowanych połączeń z PFD. Użycie dodatkowego zestawu PFD4-15WR-E (kabel+złączki) umożliwia zwiększenie odległości pomiędzy miejscem montażu jednostki wewnętrznej i rozdzielacza PFD. Dzięki temu ograniczamy hałas generowany przez zawory PFD i przepływający czynnik chłodniczy. PFD Łatwa instalacja Nowe rozwiązanie rozdzielacza PFD pozwala na bezpośrednie podłączenie rurociągu cieczowego do jednostki wewnętrznej (z pominięciem PFD). Oznacza to dwukrotne zmniejszenie ilości połączeń, a więc oszczędność czasu i materiałów instalacyjnych. Jednostka zewnętrzna Rurociąg ssawny Rurociąg gazowy PFD Rurociąg cieczowy SC-SL1N/2N/4-E sterownik centralny Rurociąg gazowy Jednostka wewnętrzna Rozdzielacz PFD jest połączony z jednostką wewnętrzną trzyżyłowym przewodem poprzez zestaw przekaźnika (oryginalnie do 2m od jednostki i PFD). może być jednak odsunięta nawet o 40m. Zasilanie PFD można podłączyć do jednostki wewnętrznej lub innego źródła. PFD Przewód prądowy 240V C Zestaw przekaźnika 240V C 12V DC do 2m do 40m Jednostka wewnętrzna 52

51 Wymiary Wszystkie jednostki w mm PFD1124-E Uziemienie Podłączenie do jedn. wewnętrznej (2000) Przyłącze rurociągów chłodniczych jednostki zewnętrznej ø15,88 - kielich Dla przyłącza o ø 9.52 należy zastosować złączkę. Dla przyłącza o ø 12.7 należy zastosować złączkę B. Otwór rewizyjny Przestrzeń montażowa Przyłącze rurociągów chłodniczych jednostki wewnętrznej ø15,88 - kielich 100 lub więcej Dla przyłącza o ø 9.52 należy zastosować złączkę. Dla przyłącza o ø 12.7 należy zastosować złączkę B. Śruby mocujące (M10 x 4) Przyłącze rurociągów chłodniczych jednostki zewnętrznej ø12.7- kielich Dla przyłącza o ø 9.52 należy zastosować złączkę C Dla przyłącza o ø 6.35 należy zastosować złączkę D. 350 lub więcej 350 lub więcej 500 lub większa przy 500 lub większa przy zastosowaniu złączek zastosowaniu złączek Przestrzeń montażowa jednostki zewnętrzne Uziemienie Podłączenie do jedn. wewnętrznej (2000) PFD1804-E Przyłącze rurociągów chłodniczych jednostki zewnętrznej ø15,88 - kielich Otwór rewizyjny Przestrzeń montażowa Przyłącze rurociągów chłodniczych jednostki wewnętrznej ø15,88 - kielich 100 lub więcej Śruby mocujące (M10 x 4) Przyłącze rurociągów chłodniczych jednostki zewnętrznej ø12.7- kielich 350 lub więcej Przestrzeń montażowa 350 lub więcej PFD2804-E Uziemienie Podłączenie do jedn. wewnętrznej (2000) Przyłącze rurociągów chłodniczych jednostki zewnętrznej ø15,88 - kielich Dla przyłącza o ø 9.52 należy zastosować złączkę. Dla przyłącza o ø należy zastosować złączkę B. Otwór rewizyjny Przestrzeń montażowa 100 lub więcej Przyłącze rurociągów chłodniczych jednostki wewnętrznej ø15,88 - kielich Dla przyłącza o ø należy zastosować złączkę. Dla przyłącza o ø należy zastosować złączkę B. Śruby mocujące (M10 x 4) Przyłącze rurociągów chłodniczych jednostki zewnętrznej ø15,88 - kielich ( Dla przyłącza o ø należy zastosować złączkę C. ) 350 lub więcej 350 lub więcej 500 lub większa przy 500 lub większa przy zastosowaniu złączek zastosowaniu złączek Przestrzeń montażowa Uziemienie Uziemienie Uziemienie PFD1124X4-E Przyłącze rurociągów chłodniczych jednostki zewnętrznej ø15,88 - kielich Dla przyłącza o ø należy zastosować złączkę B. Dla przyłącza o ø 12.7 należy zastosować złączkę. Otwór rewizyjny 100 lub więcej Przyłącze rurociągów chłodniczych jednostki zewnętrznej ø kielich ( Dla przyłącza o ø należy zastosować złączkę C. ) 600 lub więcej 150 lub więcej Przyłącze rurociągów chłodniczych jednostki wewnętrznej ø15,88 - kielich Dla przyłącza o ø należy zastosować złączkę. Dla przyłącza o ø 12.7 należy zastosować złączkę. Śruby mocujące (M10 x 4) Przestrzeń montażowa 53

52 Jednostki zewnętrzne Water cooled Systemy chłodzone wodą Pompa ciepła 8 ~ 36HP ( ) Jednostki zewnętrzne FDC224KXZWE1 FDC280KXZWE1 FDC335KXZWE1 FDC450KXZWE1(FDC224 2) FDC500KXZWE1(FDC224+FDC280) FDC560KXZWE1(FDC280 2) FDC615KXZWE1(FDC280+FDC335) FDC670KXZWE1(FDC335 2) Optymalizacja EER/COP (wysoka efektywność) oszczędności energii Zwarta budowa H=1100 mm łatwy transport i instalacja BMS (Building Management System) system zarządzania budynkiem identyczny jak dla jednostek chłodzonych powietrzem Łatwa obsługa szybki dostęp do serwisu głównych części użyteczne narzędzia serwisowe (Mente PC, SL-Checker itp.) Wydajność chłodnicza FDC730KXZWE1(FDC224 2+FDC280) FDC775KXZWE1(FDC224+FDC280 2) FDC850KXZWE1(FDC280 3) FDC900KXZWE1(FDC280 2+FDC335) FDC950KXZWE1(FDC280+FDC335 2) FDC1000KXZWE1(FDC335 3) Wysokich budynków 100 m wysokości lub więcej Wydajność chłodnicza Seria jednostek ze skraplaczem chłodzonym wodą, dla Budynków ze szklaną fasadą zwarte i ciche jednostki do montażu wewnątrz budynku 8, 10, 12HP 16, 18, 20, 22, 24HP 26, 28, 30, 32, 34, 36HP Kombinacja (FDC) Moc nominalna Zasilanie Wydajność nominalna Pobór mocy EER COP Wymiary zewnętrzne Wys. x Szer. x Gł. Poziom ciśnienia akustycznego Waga netto mm db() kg FDC224KXZWE1 FDC280KXZWE1 FDC335KXZWE1 FDC450KXZWE1 FDC500KXZWE1 FDC560KXZWE1 FDC615KXZWE1 FDC670KXZWE KXZWE1 224KXZWE1 280KXZWE1 280KXZWE1 335KXZWE KXZWE1 280KXZWE1 280KXZWE1 335KXZWE1 335KXZWE1 8HP 10HP 12HP 16HP 18HP 20HP 22HP 24HP 3 Fazy V, 50Hz x780x (1100x780x550)x x Kombinacja (FDC) Moc nominalna Zasilanie Wydajność nominalna Pobór mocy EER COP Wymiary zewnętrzne Wys. x Szer. x Gł. Poziom ciśnienia akustycznego Waga netto mm db() kg Warunki prezentacji danych (ISO-T1) 1. : temperatura wewnętrzna 27 C DB, 19 C WB, temperatura wody na wlocie 30 C, przepływ wody 96 l/ 2. : temperatura wewnętrzna 20 C DB, 15 C WB, temperatura wody na wlocie 20 C, przepływ wody 96 l/ FDC730KXZWE1 FDC775KXZWE1 FDC850KXZWE1 FDC900KXZWE1 FDC950KXZWE1 FDC1000KXZWE1 224KXZWE1 224KXZWE1 280KXZWE1 224KXZWE1 280KXZWE1 280KXZWE1 280KXZWE1 280KXZWE1 280KXZWE1 280KXZWE1 280KXZWE1 335KXZWE1 280KXZWE1 335KXZWE1 335KXZWE1 335KXZWE1 335KXZWE1 335KXZWE1 26HP 28HP 30HP 32HP 34HP 36HP 3 Fazy V, 50Hz (1100x780x550)x x3

53 Jednostki chłodzone wodą na każdym piętrze budynki nowo projektowane Długość całkowita: 510m Jednostki chłodzone wodą w maszynowni budynki poddawane renowacji Długość całkowita: 510m Rurociąg wodny Wieża chłodnicza Rurociąg wodny Wieża chłodnicza Max różnica wysokości między jednostkami wewn.: 15m Jednostka chłodzona wodą Rurociąg freonowy Maszynownia Do pierwszego trójnika max 130m Różnica wysokości pomiędzy jedn. chłodzoną wodą i jedn. wewnętrzną: 40m (jedn. zewnętrzna poniżej jedn. wewnętrznej) Różnica wysokości: 50m Jednostki zewnętrzne Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m Wymiary Wszystkie jednostki w mm Najdalsza jedn. wewnętrzna od jedn. chłodzonej wodą: 160m Wymiary połączeń rurociągów chłodniczych Ściana Przestrzeń montażowa Najdalsza jedn. wewnętrzna od jedn. chłodzonej wodą: 160m Ściana Blok przyłączeniowy zasilania Otwór inspekcyjny do wyświetlacza rurociągi chłodnicze Ściana Przestrzeń serwisowa Ściana Blok przyłączeniowy przewodów sygnałowych Tabliczka nazwy modelu (Tył) Widok (Przód) Ozn. B C D F G H J K L Linia tłoczna Linia ssąca Linia cieczowa Linia wyrównania oleju Wlot wody Wylot wody Wylot skroplin Podejście przyłączy zasil. Podejście przyłączy ster. Otwór śruby mocującej Dotyczy wymiaru rurociągu R1 1/4 R1 1/4 Rp 1/2,2 ø35 ø35 ø18x4 Wymiary C1 C2 Wymiary FDC-KXZWE1 224, Przykład instalacji L1 L2 L3 L4 L lub więcej 20 lub więcej 500 lub więcej 20 lub więcej 300 lub więcej Wymiary rurociągu FDC224KXZWE1 Linia tłoczna ø19.05 Linia cieczowa ø9.52 Linia wyrównania oleju ø9.52 FDC280KXZWE1 ø22.22 ø9.52 ø9.52 FDC335KXZWE1 ø25.4 ø12.7 ø9.52 Połączenie Kołnierz Kielich 55

54 Jednostki zewnętrzne Rurociągi chłodnicze Jednostki zewnętrzne Zasady montażu rurociągu Poszczególne części składowe urządzeń klimatyzacyjnych MHI spełniają najwyższe standardy jakości i niezawodności. Koniecznym jest stosowanie narzędzi, akcesoriów i materiałów uzupełniających o podobnych standardach w celu zapewnienia długiej i bezawaryjnej pracy instalacji. Rurociąg chłodniczy musi być wykonany przez kompetentnego i przeszkolonego instalatora. Należy stosować wyłącznie oczyszczone i zabezpieczone rury miedziane przeznaczone do instalacji chłodniczych z czynnikiem R410 oraz stosować wyłącznie zestawy złączek i redukcji dostarczane przez producenta urządzeń. Nie dopuszcza się stosowania standardowych miedzianych połączeń jak łuki, kolana, trójniki itp. powszechnie dostępne. Wszystkie zastosowane do konstrukcji rurociągu materiały muszą spełniać Europejską normę EN Rozgałęzienia rurociągu wykonane muszą być zgodnie z zaleceniami producenta aby zapewnić swobodny przepływ czynnika chłodniczego, zgodnie z normą Europejską E378:2000. Wszelkie połączenia lutowane wykonać należy pod osłoną azotu aby zapobiec utlenianiu powierzchni miedzi wewnątrz rury. Podczas całego montażu należy uważać aby woda, olej smarny, zanieczyszczenia powierzchni ciętych nie dostały się do wnętrza instalacji. Po zakończeniu prac montażowych, przed podłączeniem jednostki zewnętrznej oraz zaizolowaniem, należy sprawdzić szczelność instalacji chłodniczej przy użyciu suchego azotu pod ciśnieniem. W przypadku układów złożonych (kombinacje) konieczne jest połączenie jednostek zewnętrznych rurociągiem wyrównania oleju. Izolacja rur Cały rurociąg chłodniczy musi być zaizolowany izolacją przeznaczoną dla chłodnictwa i klimatyzacji, o odporności ogniowej oraz grubości ścianki zgodnej z przepisami. Dodatkowa ilość czynnika chłodniczego Jednostki zewnętrzne napełnione są fabrycznie fluorowanym czynnikiem chłodniczym R410, wymienionym w Rozp. Parlamentu Europejskiego i Rady UE Nr 517/2014. Dodatkowo można zastosować tylko czynnik R410, doładowany przy pomocy wagi elektronicznej. Ilość dodatkowego czynnika należy wyliczyć na podstawie dokumentacji technicznej producenta, bazując na długościach i średnicach poszczególnych sekcji rurociągu cieczowego. Zalecane średnice rurociągów Jeśli największa odległość (mierzona pomiędzy jednostką zewnętrzną i najdalej położoną jednostką wewnętrzną) jest równa lub większa niż 90m, zaleca się zmianę średnicy rurociągu głównego, zgodnie z poniższą tabelą. Trójniki Rozdzielacze wielodrogowe Jedn. zewn Najdalsza jedn. wewn. =< 90m Rurociąg gazowy Rurociąg cieczowy ø22.22 t 1.0 ø9.52 t 0.8 ø25.4 (ø22.22) t 1.0 ø25.4 (ø28.58) t 1.0 ø28.58 t 1.0 ø31.8 t 1.1 (ø34.92 t 1.2) ø38.1 t 1.35 (ø34.92 t 1.2) ø12.7 t 0.8 ø15.88 t 1.0 ø19.05 t 1.0 Należy stosować rury miedziane przeznaczone do instalacji chłodniczych. Średnice rur stosowane w Europie - podano w nawiasach Najdalsza jedn. wewn. => 90m Rurociąg gazowy Rurociąg cieczowy ø25.4 (ø22.22) t 1.0 ø12.7 t 0.8 ø28.58 t 1.0 ø31.8 t 1.1 (ø28.58 t 1.0) ø38.1 t 1.35 (ø34.92 t 1.2) ø15.88 t 1.0 ø19.05 t 1.0 ø22.22 t 1.0 mm cale ø9.52 3/8" ø12.7 1/2" ø /8" ø /4" ø /8" ø25.4 1" mm cale ø /8 " ø /4 " ø /8 " ø /2 " ø /4 " ø50.8 2" DIS-22-1G/DIS-180-1G DIS-371-1G/DIS Podłoga Podłoga Podłoga HED G Trójniki - kombinacje jednostek wewnętrznych DOS-2-3 DOS-3-3 Dobrze Źle Źle Poziomo Dobrze Pionowo Podłoga Przykłady rurociągów chłodniczych pojedynczej jednostki zewnętrznej Rurociąg z zastosowaniem Rozdzielacza Wielodrogowego Rurociąg z zastosowaniem Zestawu Trójników HED

55 Przykłady rurociągów chłodniczych - kombinacje jednostek zewnętrznych Rurociąg z zastosowaniem Zestawu Trójników Rurociąg z zastosowaniem Rozdzielacza Wielodrogowego Rurociąg wyrównania oleju Zestaw trójników jednostek zewnętrznych (DOS-2-3) Zestaw trójników do podłączenia jednostek zewnętrznych Jednostka zewnętrzna Zestaw trójników dla dwóch urządzeń (dla 615~1120) DOS-2-3 dla trzech urządzeń (dla 1200~1680) DOS-3-3 HED Rurociąg wyrównania oleju Zestaw trójników jednostek zewnętrznych (DOS-2-3) Zestaw rozdzielaczy do podłączenia jednostek wewnętrznych Suma wydajności Rozdzielacz wielodrogowy jedn. wewnętrznych Zestaw trójników Liczba rozgałęzień ~ ~ ~ ~ DIS-22-1G DIS-180-1G DIS-371-1G DIS HED4-22-1G HED G HED HED Maks. 4 Maks. 6 Maks. 8 Maks. 8 Jednostki zewnętrzne Systemy z odzyskiem ciepła Jeśli największa odległość (mierzona pomiędzy jednostką zewnętrzną i najdalej położoną jednostką wewnętrzną) jest równa lub większa niż 90m, zaleca się zmienić średnicę rurociągu głównego, zgodnie z poniższą tabelą. Jeśli największa odległość przekracza 90m, nie ma potrzeby zmiany średnic rurociągu gazowego Jedn. zewn Rurociąg ssawny ø19.05 t1.0 ø22.22 t1.0 ø25.4 (ø22.22) t1.0 ø25.4 (ø28.58) t1.0 ø28.58 t1.0 ø31.8 t1.1 (ø34.92 t1.2) ø38.1 t1.35 (ø34.92 t1.2) Najdalsza jedn. wewn. =< 90m Rurociąg gazowy ø15.88 t1.0 ø19.05 t1.0 ø22.22 t1.0 ø25.4 (ø22.22) t1.0 ø28.58 (ø25.4) t1.0 ø28.58 t1.0 ø31.8 t1.1 (ø28.58 t1.0) Rurociąg cieczowy ø9.52 t0.8 ø12.7 t0.8 ø15.88 t1.0 ø19.05 t1.0 Rurociąg ssawny ø22.22 t1.0 ø25.4 (ø22.22) t1.0 ø28.58 t1.0 ø31.8 t1.1 (ø28.58 t1.0) ø38.1 t1.35 (ø34.92 t1.2) Należy stosować rury miedziane przeznaczone do instalacji chłodniczych. Średnice rur stosowane w Europie - podano w nawiasach Najdalsza jedn. wewn. => 90m Rurociąg gazowy ø15.88 t1.0 ø19.05 t1.0 ø22.22 t1.0 ø25.4 (ø22.22) t1.0 ø28.58 t1.0 ø31.8 t1.1 (ø28.58 t1.0) Rurociąg cieczowy ø12.7 t0.8 ø15.88 t1.0 ø19.05 t1.0 ø22.22 t1.0 mm cale ø9.52 3/8" ø12.7 1/2" ø /8" ø /4" ø /8" ø25.4 1" Przykłady rurociągów chłodniczych pojedynczej jednostki zewnętrznej mm cale ø /8 " ø /4 " ø /8 " ø /2 " ø /4 " ø50.8 2" Dobrze Pionowo Floor Trójniki DIS-22-1-RG/DIS RG Trójniki - kombinacje jednostek wewnętrznych DOS-2-3-R Poziomo Dobrze Podłoga Źle Podłoga Źle Podłoga PFD1124-E PFD1124-E PFD1124X4-E PFD1124-E PFD1124X4-E PFD1124-E PFD1124X4-E PFD2804-E

56 Jednostki zewnętrzne Przykłady rurociągów chłodniczych - kombinacje jednostek zewnętrznych Jednostki zewnętrzne Rurociąg wyrównania oleju (1) Zestaw trójników jednostek zewnętrznych (DOS-2-3-R) Rurociąg wyrównania oleju (1) Zestaw trójników jednostek zewnętrznych (DOS-2-3-R) PFD1124-E PFD1124X4-E PFD2804-E PFD1124-E PFD1124X4-E PFD1124X4-E PFD1124-E PFD1124-E Zestaw trójników do podłączenia jednostek zewnętrznych Jednostka zewnętrzna Zestaw trójników 2 jednostki (dla 735~1120) DOS-2-3-R 3 jednostki (dla 1200~1680) DOS-3-3-R Zestaw rozdzielaczy do podłączenia jednostek wewnętrznych Suma wydajności jedn. wewnętrznych Zestaw trójników ~179 DIS-22-1-RG 180~370 DIS RG 371~539 DIS RG 540~ DIS RG Przy współpracy z PFD box Suma wydajności jedn. wewnętrznych ~ ~370 Zestaw trójników DIS-22-1G DIS-180-1G 371~539 DIS-371-1G 540~ DIS Zasilanie elektryczne KXZ/KX6 znacznie upraszcza wymagania po stronie okablowania przez użycie dwużyłowego przewodu sterującego (nieistotna polaryzacja). Zasilanie Przewody elektryczne mogą być doprowadzone do obudowy jednostki zewnętrznej z czterech stron: od tyłu, z dołu oraz z prawej i lewej strony. Jednostki zewnętrzne (3 fazy) oraz wewnętrzne (1 faza) powinny być zasilane niezależnie. Jednostka zewnętrzna połączona jest z jednostkami wewnętrznymi tylko przewodem sterującym. Zasilanie jednostki zewnętrznej: 3 fazy, V, 4 żyły Niezależne zasilanie jednostek zewnętrznych Wyłącznik różnicowo-prądowy Wyłącznik nadmiarowo-prądowy Przewód uziemiający Jednostka zewn. B C D Główny przewód zasilający, 4 żyły Przewód sterujący (SuperLink), 2 żyły Zasilanie jednostek wewnętrznych, 2 żyły Przewód sterownika, 2 żyły B B C Wyłącznik nadmiarowo-prądowy Wyłącznik różnicowo-prądowy D R R R R R R Sterownik przewodowy Zasilanie jednostek wewnętrznych: 1 faza, V UWG Jesli wyłącznik różnicowo-prądowy przeznaczony jest wyłącznie dla zabezpieczenia uziemienia, konieczny jest montaż wyłącznika nadmiarowo-prądowego. 58

57 Okablowanie sterujące 1. Napięcie sterujące: 5V DC, brak polaryzacji, połączenie dwiema żyłami (porty 1 i B1). Połączenie pomiędzy jednostką zewnętrzną i jednostką wewnętrzną oraz pomiędzy jednostkami wewnętrznymi. (1) Pojedyncza jednostka zewnętrzna Przyłącze sterownicze jednostki zewnętrznej 1 B1 Dla połączenia sterowniczego jednostek wewnętrznych i zewnętrznych nie jest istotna polaryzacja. Oba przypadki połączenia są prawidłowe Należy używać 2-u żyłowego, ekranowanego przewodu sterującego o przekroju 0,75mm 2 lub 1,25mm mm mm 2 ~1000m 1000~1500m TK TK TK NIE Zalecane jest podłączenie do uziemienia obu końców przewodu ekranowanego (dla jednostek wewnętrznych i zewnętrznych). Przyłącze sterownicze jednostki wewnętrznej (2) Więcej niż jedna jednostka zewnętrzna B B B Jednostka zewnętrzna Jednostka zewnętrzna Jednostka zewnętrzna 1 B1 1 B B1 B Jednostka zewnętrzna Konektor sieciowy Jednostki zewnętrzne W przypadku zastosowania wielu jednostek zewnętrznych: - w przypadku jednostek wewnętrznych i zewnętrznych należących do jednego systemu chłodniczego należy połączyć porty 1 i B1 - dla jednostek zewnętrznych należących do różnych systemów chłodniczych należy łączyć porty 2 i B2 W przypadku wątpliwości w doborze przewodu sterującego skontaktuj się z dystrybutorem MHI. 1 B1 B B 2 B2 1 B1 2 B2 Przewód sterujący 1 B1 B B 2 B2 1 B1 2 B2 Rurociąg chłodniczy (a) Maksymalna ilość jednostek wewnętrznych w jednym systemie sterowania wynosi 128 (b) Dopuszczalne jest również prowadzenie przewodów sterujących pokazane niżej (3) Sieć sterująca może przebiegać również wg schematu poniżej Jednostka zewnętrzna Jednostka zewnętrzna Jednostka zewnętrzna WŻNE Jednostka zewnętrzna Jednostka zewnętrzna Jednostka zewnętrzna Jednostka zewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Przewód sterujący nie może tworzyć zamkniętej pętli. Okablowanie oznaczone jako jest niedopuszczalne Jednostka wewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Okablowanie sterowników przewodowych Do połączenia sterownika przewodowego z jednostką wewnętrzną (porty XY) należy używać 2-u żyłowego przewodu o przekroju 0,3mm 2. Maksymalna długość przewodu wynosi 600 metrów. Jeśli długość przewodu przekracza 100 metrów, należy zastosować przewód o przekroju podanym w tabeli niżej. Jednostka zewnętrzna B Długość (m) Przekrój 100 do mm 2 x 2 żyły do mm 2 x 2 żyły do mm 2 x 2 żyły do mm 2 x 2 żyły B Jednostka wewnętrzna Sterownik przewodowy B Jednostka wewnętrzna B Jednostka wewnętrzna B Jednostka wewnętrzna Przewód sterujący może łączyć jednostki wewnętrzne należące do różnych systemów chłodniczych (w obrębie jednego systemu SuperLink) 59

58 Zalety i funkcje FDT FDTC FDTW FDTS FDTQ FDU FDUM FDUT FDUH FDK FDE FDFW FDFL FDFU W przypadku korzystania ze sterownika RC-EX3, funkcje oznaczone są dostępne. W przypadku korzystania ze sterownika RC-E5, funkcje oznaczone są niedostępne Technologia inwerterowa Technologia inwerterowa zapewnia efektywną i ekonomiczną pracę urządzenia klimatyzacyjnego dzięki płynnej zmianie wydajności sprężarki Ekonomia Oszczędzanie energii Tryb pracy podczas nieobecności Korekta wydajności urządzenia względem temperatury zewnętrznej, przy zachowaniu komfortu w pomieszczeniu Program temp. zadanej i prędkości wentylatora dla trybu chłodzenia/grzania włączany po opuszczeniu pomieszczenia utomatyczny powrót do temp. zadanej utomatyczny powrót do parametrów zadanych po ponownym włączeniu urządzenia Praca automatyczna utomatyczna zmiana trybów pracy chłodzenie/grzanie Przepływ powietrza Komfort Tryb cichej pracy Ciepły start High power Kontrola kierunku nawiewu utomatyczne kierowanie strugą powietrza Czysty strumień powietrza utomatyczna prędkość wentylatora Urządzenie ogranicza poziom hałasu Start urządzenia w trybie grzania następuje po wygrzaniu wymiennika ciepła, wentylator do tego czasu pracuje na najniższych obrotach, a kierunek wylotu powietrza jest ustawiony poziomo Intensywne chłodzenie/grzanie Indywidualne ustawienie kierunku nawiewu góra/dół Płynna zmiana kierunku nadmuchu powietrza w przestrzeni góra/dół Kierunek nawiewu z urządzenia posiadający specjalną konstrukcję redukującą podsysanie powietrza nieoczyszczonego z pomieszczenia i osadzania się kurzu na suficie utomatyczne dostosowanie prędkości wentylatora, celem osiągnięcia maksymalnego komfortu temperaturowego Tryb snu Opóźnienie wyłączenia urządzenia, 30min - max. 240 Czas Programator poboru mocy elektrycznej Programowane czasowe ograniczenie wydajności urządzenia. 5 stopni regulacji Programator tygodniowy Włączenie i wyłączenie urządzenia w harmonogramie tygodniowym 8 nastaw na każdy dzień Programowalne przyciski Możliwość zaprogramowania jednego z sześciu programów, ustawianych indywidualnie Ustawienia użytkownika Indywidualnie zaprogramowane preferencje użytkownika Wygoda Spręż dyspozycyjny Sterownik Wybór języka Nastawa sprężu dyspozycyjnego Użytkownik ma możliwość wyboru pomiędzy sterownikiem przewodowym, bezprzewodowym i centralnym Możliwość wybrania jednego z 12 języków menu. Standardowo polski Opcja Opcja Opcja Opcja Opcja Opcja Opcja * 1 Opcja Opcja Opcja Opcja Opcja Opcja Opcja Filtr powietrza Filtr usuwa cząsteczki pyłów, aby zapewnić stały dopływ czystego powietrza Opcja Opcja Opcja Opcja Brudny filtr Ostrzeżenie o brudnym filtrze powietrza Świeże powietrze Możliwość doprowadzenia świeżego powietrza do jednostki wewnętrznej Opcja Inne uto diagnostyka Pompa skroplin Klimatyzator wyposażony jest w moduł samodiagnostyki Urządzenia wyposażone są w pompę skroplin dzięki czemu uproszczony jest jego montaż * 2 Opcja * 1 : Tylko 71 2 : Za wyjątkiem * 60 61

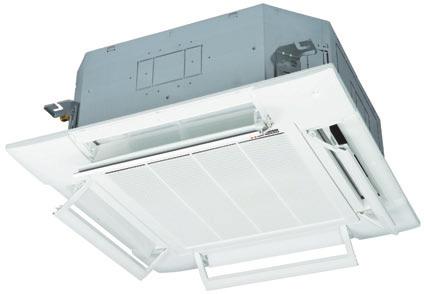

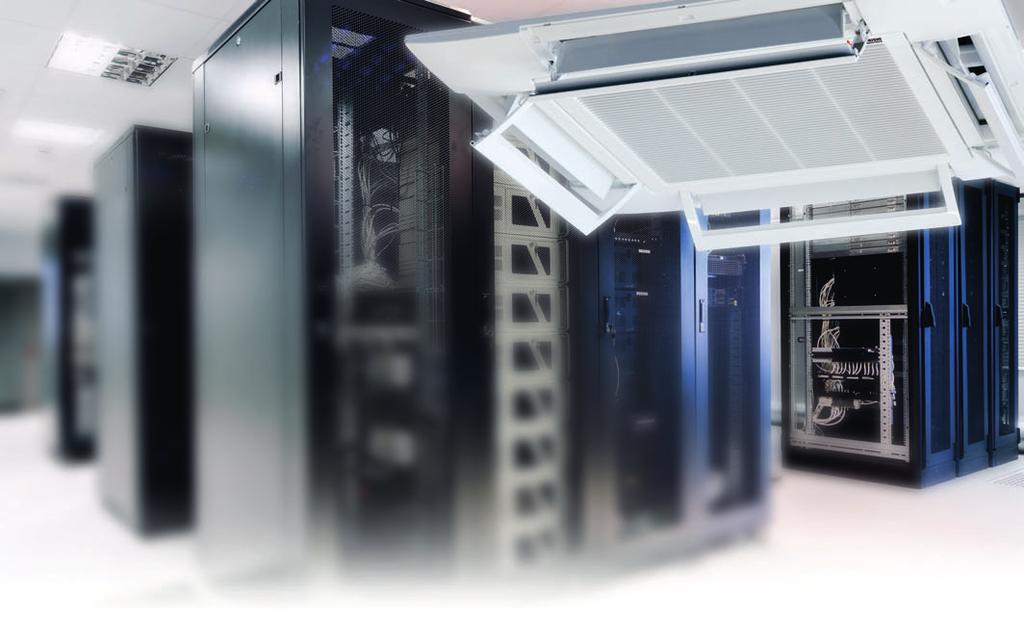

59 Kasetonowy 4 - stronny FDT FDT28KXZE1 FDT36KXZE1 FDT45KXZE1 FDT56KXZE1 FDT71KXZE1 FDT90KXZE1 FDT112KXZE1 FDT140KXZE1 FDT160KXZE1 Sterowanie (opcje) Sterownik przewodowy RC-EX3 RC-E5 RCH-E3 Sterownik bezprzewodowy RCN-T-5W-E2 (w Japonii) GOOD DESIGN WRD od 1957 jest symbolem wyróżniającym doskonałość projektu (produktu) Zwiększona wydajność aerodynamiczna Panel z deflektorem zapobiega bezpośredniemu nadmuchiwaniu zimnego/gorącego powietrza na użytkownika. Ustawienia panelu możliwe są dla każdego wylotu powietrza Panel z deflektorem (Opcja) Zaawansowana technologia sterowania przepływem powietrza zaczerpnięta z technologii lotniczych (opcja) Wyłączony panel z deflektorem Osuszanie Włączony panel z deflektorem Działający panel z deflektorem Uruchomienie panelu możliwe jest jedynie ze sterownika RC-EX3, RCN-T-5W-E2 Wyłączony panel z deflektorem Czujnik ruchu (opcja) Zwiększona wydajność aerodynamiczna Czujnik ruchu - montowany w wymiennej części maskownicy, w jednym z narożników. Wykrywa obecność osób w pomieszczniu dzięki czemu urządzenie dostosowuje temperaturę do bieżącego zapotrzebowania na chłód lub ciepło. Czujnik ruchu Nowe komponenty zastosowane do budowy jednostki zwiększają wydajność i zmniejszają poziom hałasu Nowy wentylator Osłona wentylatora (wyposażenie standardowe) LB-T-5W-E Czujnik ruchu wykrywa aktywność osób w pomieszczeniu i znaczny sposób wpływa na zachowanie komfortu cieplnego w obsługiwanym pomieszczeniu. 62

60 Wybór panelu maskującego (opcja) 8 dostępnych konfiguracji Umiejscowienie czujnika ruchu i odbiornika sterownika bezprzewodowego Standardowy panel T-PS-5W-E Narożnik z czujnikiem ruchu LB-T-5W-E Czujnik ruchu Panel z deflektorem T-PSE-5W-E Narożnik z odbiornikiem sygnału sterownika bezprzewodowego RCN-T-5W-E2 Indywidualne sterowanie kierownicy nawiewu powietrza W zależności od warunków termicznych w pomieszczeniu, możemy kontrolować nawiew powietrza w czterech kierunkach. Dzięki temu zwiększa się zasięg strugi powietrza, pozwalając na obsługę większych pomieszczeń. Odbiornik sterownika bezprzewodowego 1 standardowa maskownica T-PS-5W-E * przykład montażu odbiornika sterownika bezprzewodowego i czujnika ruchu 1+3 standardowa maskownica T-PS-5W-E + czujnik ruchu LB-T-5W-E 1+4 standardowa maskownica T-PS-5W-E + odbiornik sterownika bezprzewodowego RCN-T-5W-E2 1+5 standardowa maskownica T-PS-5W-E + czujnik ruchu LB-T-5W-E + odbiornik sterownika bezprzewodowego RCN-T-5W-E2 2 Panel z deflektorem T-PSE-5W-E 2+3 Panel z deflektorem T-PSE-5W-E + czujnik ruchu LB-T-5W-E 2+4 Panel z deflektorem T-PSE-5W-E + odbiornik sterownika bezprzewodowego RCN-T-5W-E2 2+5 Panel z deflektorem T-PSE-5W-E + czujnik ruchu LB-T-5W-E + odbiornik sterownika bezprzewodowego RCN-T-5W-E2 Za pomocą sterownika bezprzewodowego możliwy jest wybór jednej z 6 pozycji otwarcia każdej z kierownic powietrza Górna pozycja Możliwe opcje Dolna pozycja dla tych, którzy pracują z dala od jednostki wewnętrznej dla zaspokojenia potrzeb indywidualnych dla Gości i dla obsługi Wbudowana pompa skroplin Pompa skroplin o wysokości podnoszenia 850 mm zapewnia bezproblemowe odprowadzenie kondensatu z jednostki wewnętrznej. Przewód elastyczny o długości 185 mm dołączony jest w ramach wyposażenia. Indywidualne ustawienia panelu z deflektorem Indywidualne ustawienie funkcji panelu możliwe jest dla każdego wylotu powietrza i trybu pracy oddzielnie 700 mm do 850 mm Przewód elastyczny Łatwy dostęp do tacy ociekowej Podłączenie kanałów wylotu powietrza Po demontażu narożnika panelu dekoracyjnego istnieje możliwość sprawdzenia tacy ociekowej Gumowy korek Jednostki mają możliwość podłączenia dodatkowych kanałów wylotowych Ø125 lub Ø200 Ø125 Ø125 Ø200 Ø200 Zdejmowany narożnik panelu 63

61 Specyfikacja Wydajność chłodnicza Wydajność grzewcza Zasilanie Pobór mocy Poziom mocy akustycznej Poziom ciśnienia akustycznego Wymiary Wys. x Szer. x Gł. Waga netto Przepływ powietrza Wlot świeżego powietrza Panel Filtr Sterownik (opcje) Przyłącza rurowe Wydajność chłodnicza Wydajność grzewcza Zasilanie Pobór mocy Poziom mocy akustycznej Poziom ciśnienia akustycznego Wymiary Wys. x Szer. x Gł. Waga netto Przepływ powietrza Wlot świeżego powietrza Panel Filtr Sterownik (opcje) Przyłącza rurowe db() db() mm kg m 3 /min mm(cale) db() db() mm kg m 3 /min mm(cale) FDT28KXZE P-Hi:37 Hi:33 Me:30 Lo:28 P-Hi:15 Hi:14 Me:12 Lo:10 Ciecz:ø6.35(1/4") Gaz:ø9.52(3/8") FDT90KXZE P-Hi:49 Hi:38 Me:36 Lo:31 P-Hi:37 Hi:25 Me:22 Lo:15 FDT36KXZE FDT45KXZE1 FDT56KXZE Faza V, 50Hz P-Hi:38 Hi:33 Me:31 Lo:29 Jednostka:236x840x840 Panel standardowy:35x950x950 FDT71KXZE Jednostka:20 Panel standardowy:5 Jednostka:21.5 Panel standardowy:5 P-Hi:16 Hi:14 Me:12 Lo:10 P-Hi:17 Hi:15 Me:13 Lo:10 P-Hi:20 Hi:16 Me:13 Lo:11 P-Hi:28 Hi:17 Me:14 Lo:12 Możliwy T-PS-5W-E, T-PSE-5W-E Siatkowy x1 (Zmywalny) przewodowy: RC-EX3, RC-E5, RCH-E3 bezprzewodowy: RCN-T-5W-E2 FDT112KXZE Ciecz:ø6.35(1/4") Gaz:ø12.7(1/2") FDT140KXZE Faza V, 50Hz P-Hi:49 Hi:39 Me:37 Lo:31 P-Hi:49 Hi:42 Me:39 Lo:32 Jednostka:298x840x840 Panel standardowy:35x950x950 Jednostka:25 Panel standardowy:5 P-Hi:38 Hi:26 Me:23 Lo:17 P-Hi:38 Hi:28 Me:25 Lo:18 Możliwy T-PS-5W-E, T-PSE-5W-E Siatkowy x1 (Zmywalny) przewodowy: RC-EX3, RC-E5, RCH-E3 bezprzewodowy: RCN-T-5W-E2 Ciecz:ø9.52(3/8") Gaz:ø15.88(5/8") FDT160KXZE P-Hi:49 Hi:42 Me:39 Lo:33 P-Hi:38 Hi:29 Me:26 Lo: P-Hi:47 Hi:35 Me:32 Lo:28 Ciecz:ø9.52(3/8") Gaz:ø15.88(5/8") 1. Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Wartości zmierzone w komorze bezechowej. Podczas pracy wartości te są nieco wyższe ze względu na warunki otoczenia 64

62 Wymiary Wszystkie jednostki w mm Rozstaw śrub mocujących: P1 (770) Panel dekoracyjny Opis Symbol 28 36,45,56 71 Rurociąg gazowy ø9.52 (3/8 )(kielich) ø12.7 (1/2 )(kielich) ø15.88 (5/8 )(kielich) B Rurociąg cieczowy ø6.35 (1/4 )(kielich) ø9.52 (3/8 )(kielich) C Odprowadzenie skroplin VP25(O.D.32) FDT28KXZE1 FDT36KXZE1 FDT45KXZE1 FDT56KXZE1 FDT71KXZE1 Rozstaw śrub mocujących: P2 (770) Skrzynka elektryczna D Otwór na przewody elektryczne F Śruby mocujące (M10 lub M8) G Wejście kanałupowietrza świeżego H1, H2 Wejście kanału powietrza zużytego ø 125, ø 200 Przestrzeń montażowa i serwisowa lub więcej przeszkoda lub więcej Wylot powietrza Wlot powietrza W przypadku instalacji więcej niż jednej jednostki pozostawić odległość 5000 Odprowadzenie skroplin Otwory do połączenia wkrętami Uchwyt do podwieszania 50 lub więcej Skrzynka elektryczna Otwór Otwór Jednostka: mm lub mniej Maksymalna wysokość podnoszenia pompy Rozstaw śrub mocujących Otwór Otwory do połączenia wkrętami Otwory do połączenia wkrętami FDT90KXZE1 FDT112KXZE1 FDT140KXZE1 FDT160KXZE1 Rozstaw śrub mocujących: P2 (770) Rozstaw śrub mocujących: P1 (770) Skrzynka elektryczna Panel dekoracyjny Symbol Opis Rurociąg gazowy ø15.88 (5/8 ) (kielich) B Rurociąg cieczowy ø9.52 (3/8 ) (kielich) C Odprowadzenie skroplin VP25(O.D.32) D Otwór na przewody elektryczne F Śruby mocujące (M10 lub M8) G Wejście kanałupowietrza świeżego H Wejście kanału powietrza zużytego ø 125, ø 200 Przestrzeń montażowa i serwisowa lub więcej przeszkoda lub więcej Wylot powietrza Wlot powietrza W przypadku instalacji więcej niż jednej jednostki pozostawić odległość 5000 Odprowadzenie skroplin Otwory do połączenia wkrętami Uchwyt do podwieszania Otwór 50 lub więcej Skrzynka elektryczna Otwór 850 lub mniej Jednostka: mm (Maksymalna wysokość podnoszenia pompy) Rozstaw śrub mocujących Otwory do połączenia wkrętami Otwór Otwory do połączenia wkrętami 65

63 Kasetonowy 4 - stronny (600x600mm) FDTC FDTC15KXZE1 FDTC22KXZE1 FDTC28KXZE1 FDTC36KXZE1 FDTC45KXZE1 FDTC56KXZE1 Zaprojektowany do sufitu standardowego 600 x 600 Sterowanie (opcje) Sterownik przewodowy RC-EX3 RC-E5 RCH-E3 Sterownik bezprzewodowy RCN-TC-5W-E2 Panel z deflektorem (Opcja) Płaski panel i europejski design Cienki panel Duża żaluzja Zaprojektowany do sufitu standardowego 600 x 600 Podłączenie powietrza zewnętrznego Kratka z unikalną strukturą plastra miodu wraz z czystym białym panelem współgra z każdym wnętrzem Kompaktowy design 700 mm 620 mm Waga zaledwie 14kg. Wysokość korpusu oraz niewielki rozmiar panelu (zaledwie 10 mm) gwarantują łatwy montaż urządzenia Unikalny design panelu (plaster miodu) Doprowadzenie świeżego powietrza nie wymaga dołączania dodatkowych komponentów W przypadku gdy ilość dostarczonego powietrza jest niewystarczająca do dyspozycji pozostają dodatkowe opcje: Połączenie elastyczne: TC-OS-E2 Przyłącze kanałowe: TC-OD-E Połączenie elastyczne O Jedostka wewnętrzna FDTC 300mm Powierzchnia O Panel O Przyłącze kanałowe Panel z deflektorem (opcja) Czujnik ruchu (opcja) Panel z deflektorem zapobiega bezpośredniemu nadmuchiwaniu zimnego/gorącego powietrza na użytkownika. Ustawienia panelu możliwe są dla każdego wylotu powietrza. Czujnik ruchu - montowany w wymiennej części maskownicy, w jednym z narożników. Czujnik ruchu Wyłączony panel z deflektorem Włączony panel z deflektorem Wykrywa obecność osób w pomieszczeniu dzięki czemu urządzenie dostosowuje temperaturę do bieżącego zapotrzebowania na chłód lub ciepło. Osuszanie Uruchomienie panelu możliwe jest jedynie ze sterownika RC-EX3, RCN-TC-5W-E2 Indywidualnie sterowane kierownice nawiewu powietrza LB-TC-5W-E Wybór panelu maskującego (opcja) W zależności od warunków termicznych w pomieszczeniu, możemy kontrolować nawiew powietrza w czterech kierunkach. Dzięki temu zwiększa się zasięg strugi powietrza, pozwalając na obsługę wiekszych pomieszczeń. *ustawienie kierownicy za pomocą sterownika bezprzewodowego nie jest możliwe. Górna pozycja Możliwe opcje Dolna pozycja 8 dostępnych konfiguracji Standardowy panel TC-PS-5W-E Panel z deflektorem TC-PSE-5W-E Narożnik z czujnikiem ruchu LB-TC-5W-E Narożnik z odbiornikiem sygnału sterownika bezprzewodowego RCN-TC-5W-E2 66

64 Specyfikacja Wydajność chłodnicza Wydajność grzewcza Zasilanie Wymiary Wszystkie jednostki w mm Pobór mocy Poziom mocy akustycznej db() Poziom ciśn. db() akust. Wymiary mm Wys. x Szer. x Gł. Waga netto Przepływ powietrza kg m3/min Wlot świeżego powietrza Panel Filtr Sterownik (opcje) Przyłącza rurowe mm (cale) FDTC15KXZE P-Hi:33 Hi:30 Me:28 Lo:25 P-Hi: 33 Hi:30 Me:26 Lo:22 Jedn.:12.5 Panel:2.5 P-Hi:8 Hi:7 Me:6 Lo:5 P-Hi:8 Hi:7 Me:6 Lo:5 FDTC22KXZE P-Hi: 35 Hi:32 Me:29 Lo:25 P-Hi: 35 Hi:32 Me:29 Lo:25 Jedn.:13 Panel:2.5 P-Hi:9 Hi:8 Me:7 Lo:6 P-Hi:9 Hi:8 Me:7 Lo:6 FDTC28KXZE FDTC36KXZE Faza V, 50Hz P-Hi: 39 Hi:36 Me:31 Lo:26 P-Hi: 39 Hi:36 Me:31 Lo:26 Jednostka: 248x570x570 Panel: 10x620x620 P-Hi:10 Hi:9 Me:8 Lo:6 P-Hi:10 Hi:9 Me:8 Lo:6 Możliwy TC-PS-5W-E, TC-PSE-5W-E Siatkowy x1 (Zmywalny) przewodowy: RC-EX3, RC-E5, RCH-E3 bezprzewodowy: RCN-TC-5W-E2 Ciecz: ø6.35(1/4") Gaz: ø9.52(3/8") FDTC45KXZE P-Hi:43 Hi:39 Me:36 Lo:28 P-Hi:43 Hi:39 Me:36 Lo:28 Jedn.:14 Panel:2.5 P-Hi:12 Hi:10 Me:9 Lo:7 P-Hi:12 Hi:10 Me:9 Lo:7 Ciecz: ø6.35(1/4") Gaz: ø12.7(1/2") FDTC56KXZE Chł. 47 Ogrz Chł. 54 Ogrz. 53 Chł. 58 Ogrz Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Wartości zmierzone w komorze bezechowej. Podczas pracy wartości te są nieco wyższe ze względu na warunki otoczenia P-Hi:47 Hi:43 Me:39 Lo:31 P-Hi:47 Hi:43 Me:39 Lo:31 P-Hi:14 Hi:12 Me:10 Lo:8 P-Hi:14 Hi:12 Me:10 Lo:8 530 (rozstaw śrub mocujących) 576~610 (wielkość otworu w suficie systemowym) 576~600 (wielkość otworu w suficie) 530 (rozstaw śrub mocujących) Panel dekoracyjny Symbol Oznaczenie 15,22,28 36,45,56 Rurociąg gazowy ɸ 9.52 (3/8 ) ɸ 12.7 (1/2 ) Kielich Kielich B Rurociąg cieczowy ɸ 6.35(1/4 ) Kielich C Odprowadzenie skroplin VP25 (O.D. 32) D1 Podłączenie zasilana Kod zdalnego sterowania i połączenie D2 przewodów sygnałowych F Śruby mocujące M10 lub M8 G Wejście kanału powietrza zewnętrznego Wyłamać H Wyjście kanału powietrza zużytego ɸ 125 wyłamać J Otwór inspekcyjny 450x450 Przestrzeń montażowa i serwisowa Skrzynka elektryczna Kratka wlotu powietrza Wylot powietrza przeszkoda lub więcej lub więcej Odprowadzenie skroplin Otwór pozostawić odległość lub mniej Maks. wysokość podnoszenia pompy Otwory do podłączenia wkrętami Skrzynka elektryczna Otwór 50 lub więcej Panel z deflektorem Uchwyt do podwieszenia Otwory do podłączenia wkrętami 67

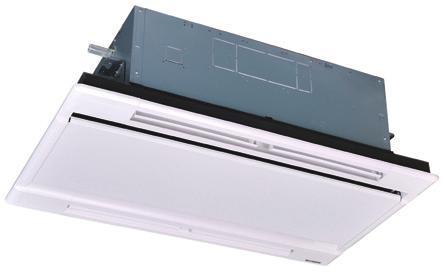

65 Kasetonowy 2 - stronny FDTW FDTW28KXE6F FDTW45KXE6F FDTW56KXE6F FDTW71KXE6F FDTW90KXE6F FDTW112KXE6F FDTW140KXE6F FDTW28~71 Sterowanie (opcje) Sterownik przewodowy RC-EX3 RC-E5 RCH-E3 Sterownik bezprzewodowy RCN-TW-E2 FDTW90~140 Indywidualne sterowanie kierownicą powietrza W zależności od warunków termicznych w pomieszczeniu, możemy kontrolować nawiew powietrza w czterech kierunkach. Dzięki temu zwiększa się zasięg strugi powietrza, pozwalając na obsługę większych pomieszczeń. 3 Otwór spustowy skroplin Test odpływu skroplin łatwy do wykonania z użyciem otworu spustowego. Wziernik do tacy ociekowej 1 2 System kontroli kierownicy powietrza 4 Zanieczyszczenia tacy ociekowej sprawdzić można poprzez wziernik, bez demontażu tacy. Czyszczenie nie wymagane Krzyż widoczny Czyszczenie wymagane niewidoczny Możliwy jest wybór ustawienia kierownicy powietrza pod różnymi kątami. Górna pozycja Pompa skroplin 750mm Zewnętrzny pierścień widoczny niewidoczny *RCH-E3 ustawienie kierownicy nie jest możliwe. Możliwe opcje Dolna pozycja Wysokość podnoszenia pompy skroplin wynosząca 750mm, zapewnia elastyczność w prowadzeniu instalacji i lokalizacji jednostki. Przewód elastyczny 750mm Specyfikacja Wydajność chłodnicza Wydajność grzewcza Zasilanie Pobór mocy Poziom mocy akustycznej Poziom ciśn. akust. Wymiary Wys. x Szer. x Gł. Waga netto Przepływ powietrza Wlot świeżego powietrza Panel Filtr Sterownik (opcje) Przyłącza rurowe db() db() mm kg m3/min mm (cale) FDTW28KXE6F Jednostka: 20 Panel: 8.5 Ciecz: ø6.35(1/4") Gaz: ø9.52(3/8") FDTW45KXE6F FDTW56KXE6F FDTW71KXE6F Faza V, 50Hz FDTW90KXE6F P-Hi:42 Hi:38 Me:34 Lo:31 Jednostka: 325x820x620 Panel: 20x1120x680 FDTW112KXE6F P-Hi:48 Hi:45 Me:41 Lo:37 Jednostka: 325x1535x620 Panel: 20x1835x680 Jednostka: 21 Panel: 8.5 Jednostka: 23 Panel: 8.5 Jednostka: 35 Panel: 13 P-Hi:14.5 Hi:12 Me:10 Lo:9 P-Hi:31 Hi:27 Me:23 Lo:20 Możliwy TW-PS-26W-E TW-PS-46W-E Siatkowy x2 (Zmywalny) Siatkowy x3 (Zmywalny) przewodowy: RC-EX3, RC-E5, RCH-E3 bezprzewodowy: :RCN-TW-E2 Ciecz: ø6.35(1/4") Gaz: ø12.7(1/2") 1. Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Wartości zmierzone w komorze bezechowej. Podczas pracy wartości te są nieco wyższe ze względu na warunki otoczenia. Ciecz: ø9.52(3/8") Gaz:ø15.88(5/8") FDTW140KXE6F

66 Wymiary Wszystkie jednostki w mm FDTW28KXE6F, 45KXE6F, 56KXE6F, 71KXE6F Środek panela (Rozstaw śrub mocujących) Skrzynka elektryczna Odprowadzenie skroplin (Rozstaw śrub mocujących) Symbol Opis 28 45, Rurociąg (3/8 ) (1/2 ) (kielich) (5/8 ) gazowy ɸ9.52 (kielich) ɸ12.7 ɸ15.88 (kielich) B Rurociąg cieczowy ɸ6.35 (1/4 ) (kielich) ɸ9.52 (3/8 ) (kielich) C Odprowadzenie skroplin VP25 D Otwór na przewody E Śruby mocujące M10 Wejście kanału powietrza (wyłamać) F zużytego Wejście kanału powietrza (wyłamać) G świeżego FDTW90KXE6F, 112KXE6F, 140KXE6F Środek panela (Rozstaw śrub mocujących) Skrzynka elektryczna Odprowadzenie skroplin (Rozstaw śrub mocujących) Rurociąg gazowy Rurociąg cieczow Odprowadzenie skroplin Otwór na przewody Śruby mocujące Wejście kanału powietrza zużytego Wejście kanału powietrza świeżego Opis VP25 (wyłamać) (wyłamać) (kielich) (kielich) Przestrzeń montażowa i serwisowa Maks. wysokość podnoszenia pompy Przeszkoda W przypadku instalacji więcej niż jednej jednostki Otwory do połączenia wkrętami lub mniej Wylot powietrza Panel dekoracyjny Wlot powietrza Skrzynka elektryczna lub mniej Maks. wysokość podnoszenia pompy Otwory do połączenia wkrętami lub więcej Przestrzeń montażowa i serwisowa lub więcej lub więcej lub więcej lub więcej Przeszkoda W przypadku instalacji więcej niż jednej jednostki Skrzynka elektryczna Panel dekoracyjny Wylot powietrza Wlot powietrza 69

67 Kasetonowy 1 - stronny FDTS FDTS45KXE6F FDTS71KXE6F Sterowanie (opcje) Sterownik przewodowy Sterownik bezprzewodowy RC-EX3 RC-E5 RCH-E3 RCN-TS-E2 Indywidualne sterowanie kierownicą powietrza Kompaktowa obudowa Dwa kierunki przepływu powietrza sterowane indywidualnie przez kierownicę powietrza Wymiary jednostki wewnętrznej: W:1150 X D:565 oraz panelu dekoracyjnego 1250x650, ułatwiają montaż w sufitach podwieszanych (1200x600). Wysokość jednostek tylko 220mm i niewielka waga - tylko 27/28 kg. Pompa Pompa skroplin skroplin 600mm 600mm 220mm Wysokość podnoszenia pompy skroplin wynosząca 600 mm, zapewnia elastyczność w prowadzeniu instalacji i lokalizacji jednostki. przewód elastyczny 600mm Możliwy jest wybór ustawienia kierownicy powietrza pod różnymi kątami *RCH-E3 ustawienie kierownicy nie jest możliwe. Specyfikacja Górna pozycja Możliwe opcje Dolna pozycja Bezprzewodowy pilot zdalnego sterowania Do zdalnego sterowania wystarczy podłączyć dodatkowy panel z odbiornikiem podczerwieni z prawej strony głównego panelu dekoracyjnego. RCN-TS-E2 Wydajność chłodnicza Wydajność grzewcza Zasilanie Pobór mocy Poziom mocy akustycznej Poziom ciśn. akust. Wymiary Wys. x Szer. x Gł. Waga netto Przepływ powietrza Wlot świeżego powietrza Panel Filtr Sterownik (opcje) Przyłącza rurowe db() db() mm kg m3/min mm (cale) FDTS45KXE6F P-Hi:42 Hi:40 Me:38 Lo:35 Jednostka: 27 Panel:5 P-Hi:13 Hi:12 Me:11 Lo:9.5 Ciecz: ø6.35(1/4") Gaz: ø12.7(1/2") 1 Faza V, 50Hz Jednostka: 220x1150x565 Panel: 35x1250x650 Możliwy TS-PS-3W-E Siatkowy x2 (Zmywalny) przewodowy: RC-EX3, RC-E5, RCH-E3 bezprzewodowy: RCN-TS-E2 1. Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Wartości zmierzone w komorze bezechowej. Podczas pracy wartości te są nieco wyższe ze względu na warunki otoczenia. FDTS71KXE6F P-Hi:49 Hi:46 Me:41 Lo:36 Jednostka: 28 Panel:5 P-Hi:17 Hi:15 Me:12 Lo:9.5 Ciecz: ø9.52(3/8") Gaz: ø15.88(5/8") 70

68 Wymiary Wszystkie jednostki w mm (Rozstaw śrub mocujących) Skrzynka elektryczna Otwory do połączenia wkrętami Środek panela Odprowadzenie skroplin Panel dekoracyjny Wylot powietrza Wylot powietrza lub mniej Maks. wysokość podnoszenia pompy Przestrzeń montażowa i serwisowa lub więcej lub więcej Przeszkoda lub więcej 100 lub więcej Kratka wlotu powietrza Kratka wlotu powietrza W przypadku instalacji więcej niż jednej jednostki Opis Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Otwór na przewody Śruby mocujące Wejście kanału powietrza Odprowadzenie skroplin (grawitacyjne) (kielich) (kielich) VP25 (wyłamać) VP25 (kielich) (kielich) 71

69 Kasetonowy 1 - stronny FDTQ FDTQ22KXE6F FDTQ28KXE6F FDTQ36KXE6F Zaprojektowany do sufitu standardowego 600x600 Sterowanie (opcje) Sterownik przewodowy RC-EX3 RC-E5 RCH-E3 Sterownik bezprzewodowy Kompaktowa obudowa Wygodny i efektywny dla małych pomieszczeń, generuje niewielki przepływ powietrza 5.4m3/min RCN-KIT4-E2 otwory śrub mocujących wyjście kanału powietrza swieżego Maks. wysokość podnoszenia maks ~ Wbudowana pompa skroplin o zwartej budowie - tylko 250 mm ponad sufitem Specyfikacja Panel dekoracyjny Rodzaj panela (opcje) Wydajność chłodnicza Wydajność grzewcza Zasilanie Pobór mocy Poziom mocy akustycznej Poziom ciśn. akust. Wymiary Wys. x Szer. x Gł. Waga netto Przepływ powietrza Jedn. Panel db() db() mm kg m3/min Wlot świeżego powietrza Filtr Sterownik (opcje) Przyłącza rurowe mm (cale) FDTQ22KXE6F FDTQ28KXE6F FDTQ36KXE6F Nawiew bezpośredni Nawiew kanałowy Nawiew bezpośredni Nawiew kanałowy Nawiew bezpośredni Nawiew kanałowy TQ-PS-15W-E TQ-PSB-15W-E QR-PN-14W-ER QR-PNB-14W-ER TQ-PS-15W-E TQ-PSB-15W-E QR-PN-14W-ER QR-PNB-14W-ER TQ-PS-15W-E TQ-PSB-15W-E QR-PN-14W-ER QR-PNB-14W-ER Faza V, 50Hz P-Hi:45 Hi:41 Me:38 Lo:33 P-Hi:45 Hi:41 Me:38 Lo:33 P-Hi:45 Hi:41 Me:38 Lo:33 250x570x x570x x570x570 35x625x650 35x780x650 35x625x650 35x780x650 35x625x650 35x780x650 35x625x650 35x780x650 35x625x650 35x780x650 35x625x650 35x780x650 Jedn.: 23 Panel: 2.5 Jedn.: 23 Panel: 3 Jedn.: 23 Panel: 2.5 Jedn.: 23 Panel: 3 Jedn.: 23 Panel: 2.5 Jedn.: 23 Panel: 3 Jedn.: 23 Panel: 2.5 Jedn.: 23 Panel: 3 Jedn.: 23 Panel: 2.5 Jedn.: 23 Panel: 3 Jedn.: 23 Panel: 2.5 Jedn.: 23 Panel: 3 P-Hi:8 Hi:7 Me:6 Lo:5 P-Hi:8 Hi:7 Me:6 Lo:5 P-Hi:8 Hi:7 Me:6 Lo:5 Możliwy Siatkowy x 1 (Zmywalny) przewodowy: RC-EX3, RC-E5, RCH-E3 bezprzewodowy: RCN-KIT4-E2 Ciecz: ø6.35(1/4") Gaz: ø9.52(3/8") Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Wartości zmierzone w komorze bezechowej. Podczas pracy wartości te są nieco wyższe ze względu na warunki otoczenia Cecz: ø6.35(1/4") Gaz: ø12.7(1/2") 72

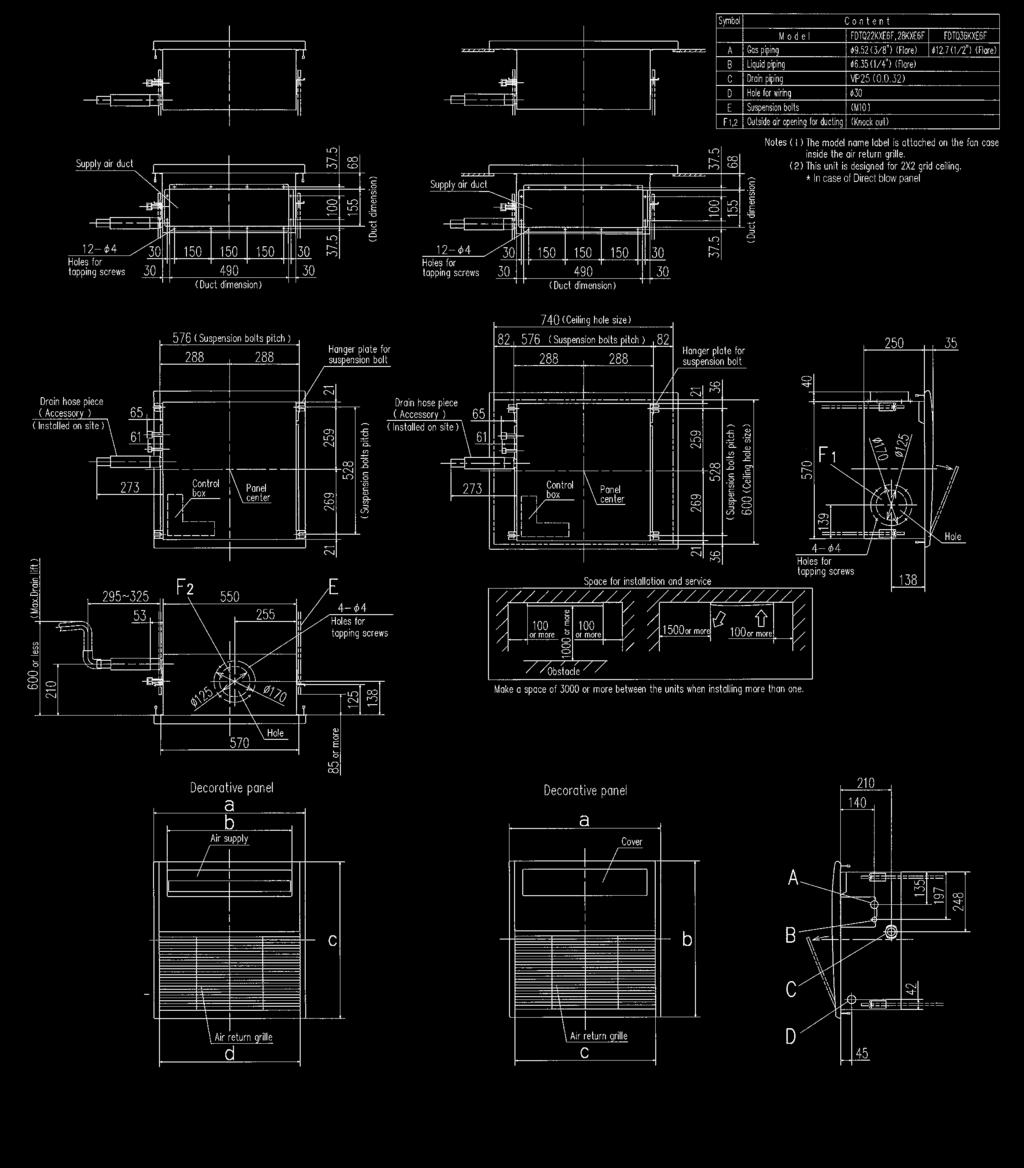

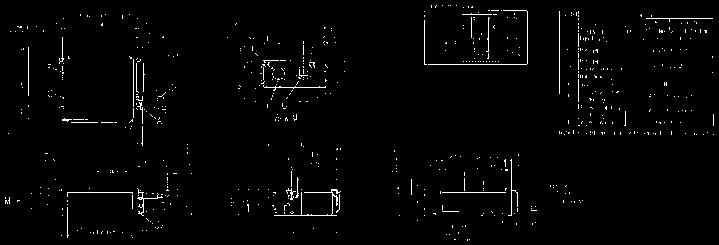

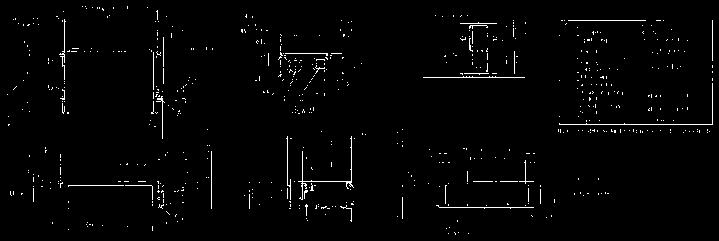

70 Wymiary Wszystkie jednostki w mm Nawiew bezpośredni (TQ-PS-15W-E) Nawiew bezpośredni (TQ-PSB-15W-E) Symbol B C D E F1,2 Nawiew kanałowy (QR-PN-14W-ER) Rurociąg gazowy Rurociag cieczowy Odprowadzenie skroplin Otwór na przewody elektryczne Śruby mocujące Wejście kanału powietrza świerzego Opis FDTQ22KXE6F, 28KXE6F FDTQ36KXE6F 9.52 (3/8 ) (kielich) 12.7 (1/2 ) (kielich) 6,35 (1/4 ) (kielich) VP25 30 (M10) (wyłamać) Nawiew kanałowy (QR-PNB-14W-ER) Kanał powietrza nawiewanego Kanał Kanał Kanał powietrza nawiewanego Otwory śrub mocujących Otwory śrub mocujących Kanał Kanał Rozstaw śrub mocujących Rozstaw śrub mocujących Uchwyt do podwieszania Odprowadzenie skroplin Uchwyt do podwieszania Skrzynka elektryczna Rozstaw śrub mocujących Rozstaw śrub mocujących Odprowadzenie skroplin Skrzynka elektryczna Max. wysokość podnoszenia pompy Otwór Otwór śrub mocujących Otwory śrub mocujących lub mniej lub więcej lub więcej Przestrzeń montażowa i serwisowa * lub więcej lub więcej lub więcej Przeszkoda lub więcej Otwór Panel dekoracyjny Panel dekoracyjny Wlot powietrza Pokrywa Kratka wlotu powietrza Kratka wlotu powietrza Wymiary model Jedn.: mm a b c d TQ-PS-15W-E TQ-PSB-15W-E Wymiary model Jedn.: mm a b c QR-PN-14W-ER QR-PNB-14W-ER

71 kanałowy - wysoki spręż FDU FDU45KXE6F FDU56KXE6F FDU71KXE6F FDU90KXE6F FDU112KXE6F FDU140KXE6F FDU160KXE6F Sterowanie (opcje) Sterownik przewodowy RC-EX3 RC-E5 RCH-E3 Sterownik bezprzewodowy RCN-KIT4-E2 utomatyczna kontrola kontrola ciśnienia statycznego ciśnienia (E.S.P.) statycznego (E.S.P.) Ustawienia ciśnienia statycznego (E.S.P.) dostępne z poziomu sterownika przewodowego. kontroluje prędkość wentylatora w celu utrzymania nominalnej wartości przepływu powietrza (dla Hi-Me-Lo) uwzględniając straty ciśnienia w instalacji kanałowej. Kanał FDU Kanał Dłuższy kanał Przycisk E.S.P. RC-E5 Ciśnienie statyczne (E.S.P.) ustawiane przyciskiem E.S.P. Zmniejszona wysokość 280mm Poprzedni Obecny FDU71KXE6F mm mniej!! FDU112/140KXE6F mm mniej!! Redukcja hałasu (FDU71KXE6F, w trybie Lo) Poprzedni Sufit Obecny 12dB mniej!! Nr ustawienia E.S.P. 8 80Pa 9 90Pa Utrzymuje ten sam przepływa powietrza przypadek 1 przypadek Pa 110Pa 120Pa 130Pa 140Pa 150Pa db() Poprzedni Obecny Tryb Lo FDU90KXE6F dB() mniej!! FDU112KXE6F dB() mniej!! FDU140KXE6F dB() mniej!! *Zakres 80~150 Pa jako ustawienie fabryczne Zakres 10~200 Pa dostępny po ustawieniu SW8-4 <Większy zakres ciśnienia statycznego> Poprzedni Obecny 10~130Pa 10~200Pa Specyfikacja Wydajność chłodnicza Wydajność grzewcza Zasilanie Pobór mocy Poziom mocy akustycznej Poziom ciśn. akust. Wymiary Wys. x Szer. x Gł. Waga netto Przepływ powietrza Ciśnienie statyczne Wlot świeżego powietrza Filtr Sterownik (opcje) Przyłącza rurowe db() db() mm kg m3/min Pa mm (cale) FDU45KXE6F FDU56KXE6F FDU71KXE6F FDU90KXE6F FDU112KXE6F Faza V, 50Hz P-Hi:37 Hi:32 Me:29 Lo:26 P-Hi:38 Hi:33 Me:29 Lo:25 280x750x635 FDU140KXE6F P-Hi:13 Hi:10 Me:9 Lo:8 P-Hi:24 Hi:19 Me:15 Lo:10 P-Hi:36 Hi:28 Me:25 Lo:19 P-Hi:39 Hi:32 Me:26 Lo:20 P-Hi:48 Hi:35 Me:28 Lo: Możliwy Zakup lokalny przewodowy: RC-EX3, RC-E5, RCH-E3 bezprzewodowy: RCN-KIT4-E2 Ciecz: ø6.35(1/4") Gaz: ø12.7(1/2") 280x950x635 System niezależnej dystrybucji powietrza System klimatyzacji strefowej opartej na zmiennym przepływie powietrza (VF - Variable ir Flow) Więcej na stronie: P-Hi:44 Hi:38 Me:36 Lo:30 Ciecz: ø9.52(3/8") Gaz: ø15.88(5/8") 1. Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Wartości zmierzone w komorze bezechowej. Podczas pracy wartości te są nieco wyższe ze względu na warunki otoczenia P-Hi:45 Hi:40 Me:34 Lo:29 280x1370x740 FDU160KXE6F P-Hi:47 Hi:40 Me:35 Lo:30 74

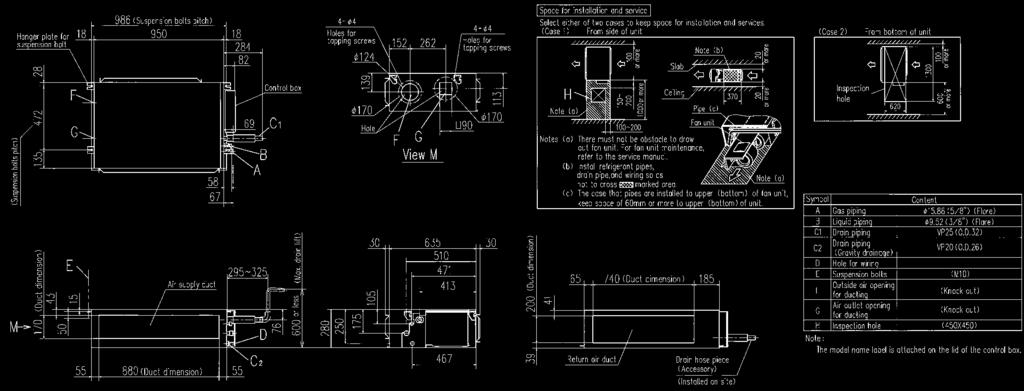

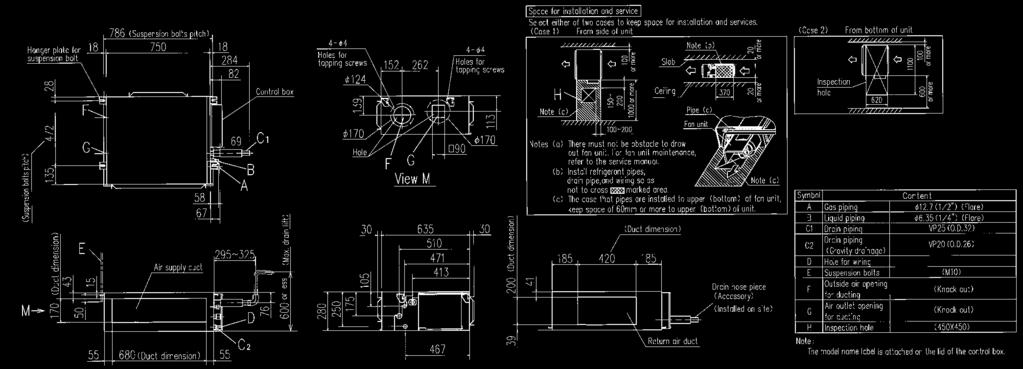

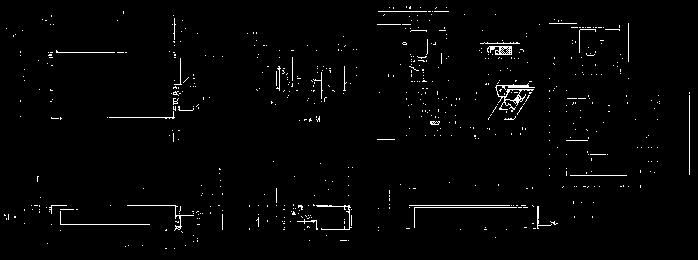

72 Wymiary Wszystkie jednostki w mm FDU45KXE6F, 56KXE6F Przestrzeń montażowa i serwisowa Przestrzeń montażowa i serwisowa Otwór rewizyjny Otwory do połączenia wkrętami Skrzynka elektryczna Strop Otwory do połączenia wkrętami Otwory do połączenia wkrętami (Rozstaw śrub mocujących) Rura Wentylator (Rozstaw śrub mocujących) Otwór Widok M (Wymiary kanału) podnoszenia pompy lub mniej Kanał powietrza nawiewanego (Wymiary kanału) Odprowadzenie skroplin VP20 (wyłamać) (wyłamać) Powietrze powrotne (Wymiary kanału) FDU71KXE6F, 90KXE6F Przestrzeń montażowa i serwisowa (Rozstaw śrub mocujących) Rura Wentylator (Rozstaw śrub mocujących) Otwór Otwór rewizyjny Strop Skrzynka elektryczna Przestrzeń montażowa i serwisowa Otwory do połączenia wkrętami Otwory do połączenia wkrętami Otwory do połączenia wkrętami (kielich) (kielich) VP25 (Wymiary kanału) Opis Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Odprowadzenie skroplin (drenaż grawitacyjny) Otwór na przewody Śruby mocujące Wejście kanału powietrza świeżego Wejście kanału powietrza zużytego Otwór rewizyjny Widok M (Wymiary kanału) podnoszenia pompy Kanał powietrza nawiewanego (Wymiary kanału) lub mniej (Wymiary kanału) Opis Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Odprowadzenie skroplin (drenaż grawitacyjny) Otwór na przewody Śruby mocujące Wejście kanału powietrza świeżego Wejście kanału powietrza zużytego Otwór rewizyj izyjnyy Powietrze powrotne (Wymiary kanału) VP25 (kielich) (kielich) VP20 (wyłamać) (wyłamać) Odprowadzenie skroplin FDU112KXE6F, 140KXE6F, 160KXE6F Przestrzeń montażowa i serwisowa (Rozstaw śrub mocujących) Strop Otwór rewizyjny Rura Wentylator Opis Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Odprowadzenie skroplin (drenaż grawitacyjny) Otwór na przewody Śruby mocujące Wejście kanału powietrza świeżego Wejście kanału powietrza zużytego Otwór rewizyjny Otwór (Wymiary kanału) (Wymiary kanału) podnoszenia pompy VP25 (kielich) (kielich) VP20 (wyłamać) (wyłamać) (Wymiary kanału) lub mniej (Wymiary kanału) Widok M Kanał powietrza nawiewanego Otwory do połączenia wkrętami (Rozstaw śrub mocujących) Skrzynka Otwory do połączenia elektryczna wkrętami Przestrzeń montażowa i serwisowa Otwory do połączenia wkrętami Odprowadzenie skroplin Powietrze powrotne 75

73 kanałowy - wysoki spręż FDU FDU224KXZE1 FDU280KXZE1 Sterowanie (opcje) Sterownik przewodowy RC-EX3 RC-E5 RCH-E3 Sterownik bezprzewodowy RCN-KIT4-E2 utomatyczna kontrola ciśnienia statycznego (E.S.P.) Ustawienia ciśnienia statycznego (E.S.P.) dostępne z poziomu sterownika przewodowego. kontroluje prędkość wentylatora w celu utrzymania nominalnej wartości przepływu powietrza (dla Hi-Me-Lo) uwzględniając straty ciśnienia w instalacji kanałowej. Kanał FDU Kanał Dłuższy kanał Sufit RC-E5 Przycisk E.S.P. Ciśnienie statyczne (E.S.P.) ustawiane przyciskiem E.S.P. Cicha praca: 45 db() Dzięki zastosowaniu silnika wentylatora DC dostępne są trzy tryby pracy wentylatora i urządzenie pracuje znacznie ciszej. (Poziom ciśnienia akustycznego 45 db() w trybie Lo) Łatwy serwis Wentylator (wirnik i silnik) można wymontować od strony prawej lub od spodu jednostki. (System zastosowano także dla FDUM22~160KXE6F, dla FDU45~160KXE6F) Rura Wentylator Utrzymuje ten sam przepływ powietrza przypadek 1 przypadek 2 Nr ustawienia E.S.P. 80Pa 90Pa 100Pa 110Pa 120Pa 130Pa 140Pa 150Pa *Zakres 80~150 Pa jako ustawienie fabryczne Zakres 10~200 Pa dostępny po ustawieniu SW8-4 Specyfikacja Wydajność chłodnicza Wydajność grzewcza Zasilanie Pobór mocy Poziom ciśn. akustycznego db() Wymiary mm Wys. x Szer. x Gł. Waga netto kg Przepływ powietrza m3/min Ciśnienie statyczne Pa Wlot świeżego powietrza Filtr Sterownik (opcje) Przyłącza rurowe mm (cale) FDU224KXZE Faza V, 50Hz P-Hi:52 Hi:50 Me:47 Lo:45 379x1600x P-Hi:80 Hi:72 Me:64 Lo: Możliwy Zakup lokalny przewodowy: RC-EX3, RC-E5, RCH-E3 bezprzewodowy:rcn-kit4-e2 Ciecz: ø9.52(3/8") Gaz: ø19.05(3/4") 1. Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Wartości zmierzone w komorze bezechowej. Podczas pracy wartości te są nieco wyższe ze względu na warunki otoczenia. FDU280KXZE Ciecz: ø9.52(3/8") Gaz: ø22.22(7/8") 76

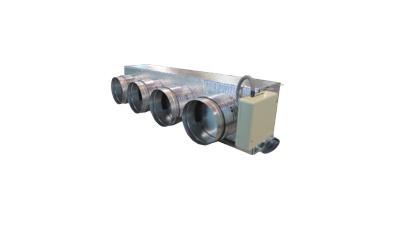

74 Wymiary Wszystkie jednostki w mm Wymiary kanału Wymiary kanału Uchwyt do podwieszenia Otwory na wkręty Wymiary kanału Powietrze powrotne Otwory na wkręty Kanał powietrza nawiewanego Symbol Skrzynka elektryczna Opis B Rurociag cieczowy C Odprowadzenie skroplin VP25 D Otwór na przewody E Otwory śrub mocujących (M10) F Otwór rewizyjny (450x450) Wymiary kanału System niezależnej dystrybucji powietrza Więcej na stronie: 13 System klimatyzacji strefowej opartej na zmiennym przepływie powietrza (VF - Variable ir Flow). System zbudowany jest z urządzenia kanałowego modele FDU/FDUM i dystrybutora powietrza z pełną automatyką. (dostępny dla FDU 45~160KXE6F, FDUM 22~160KXE6F) Elementy systemu VF Króciec przyłączeniowy do podłączenia urządzenia kanałowego Sterownik centralny zarządzający Klimatyzator kanałowy Dystrybutor powietrza Króciec świeżego powietrza 2 do 8 króćców z przepustnicami Ø 150/200mm Fabrycznie montowane siłowniki przepustnic Płyta sterowania z bramkami komunikacyjnymi Sterownik strefowy 77

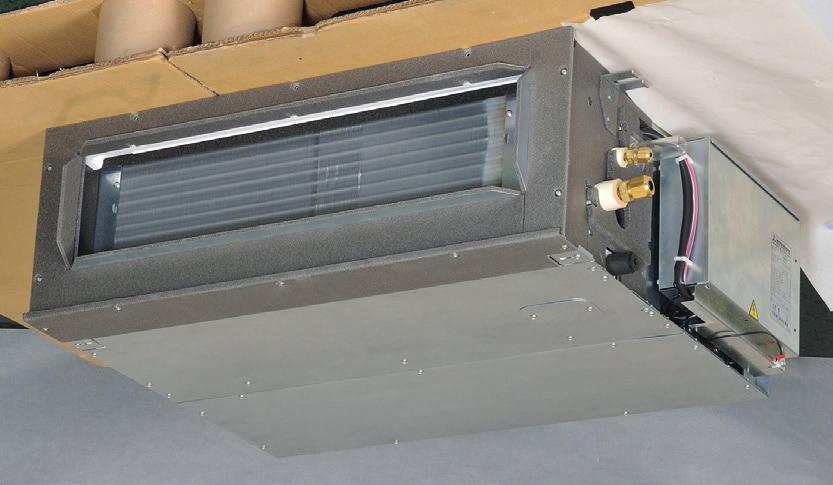

75 kanałowy - niski / średni spręż FDUM FDUM22KXE6F FDUM28KXE6F FDUM36KXE6F FDUM45KXE6F FDUM56KXE6F FDUM71KXE6F FDUM90KXE6F FDUM112KXE6F FDUM140KXE6F FDUM160KXE6F Sterowanie (opcje) Sterownik przewodowy RC-EX3 RC-E5 Sterownik bezprzewodowy RCH-E3 Zestaw filtrów (opcja) UM-FL1EF : dla 22~56 UM-FL2EF : dla 71, 90 UM-FL3EF : dla 112, 140, 160 *Spadek ciśnienia na filtrze: 5 Pa RCN-KIT4-E2 utomatyczna kontrola ciśnienia statycznego (E.S.P.) Ustawienia ciśnienia statycznego (E.S.P.) dostępne z poziomu sterownika przewodowego. kontroluje prędkość wentylatora w celu utrzymania nominalnej wartości przepływu powietrza (dla Hi-Me-Lo) uwzględniając straty ciśnienia w instalacji kanałowej. Łatwy serwis Utrzymuje ten sam przepływ powietrza Nr ustawienia No.1 No.2 No.3 No.4 No.5 No.6 No.7 No.8 No.9 No.10 E.S.P. 10Pa 20Pa 30Pa 40Pa 50Pa 60Pa 70Pa 80Pa 90Pa 100Pa Łatwy serwis Kanał FDUM Kanał Dłuższy kanał Sufit przypadek 1 przypadek 2 Przycisk E.S.P. RC-E5 Ciśnienie statyczne (E.S.P.) ustawiane przyciskiem E.S.P. Kompaktowa budowa Wysokość wszystkich modeli FDUM to tylko 280 mm. 70mm mniej H 350 H 280 FDUM112/140KXE6F 19mm mniej H 299 H 280 FDUM22~90KXE6F System niezależnej dystrybucji powietrza Wentylator (wirnik i silnik) można wymontować od strony prawej lub od spodu jednostki. Specyfikacja Wydajność chłodnicza Wydajność grzewcza Zasilanie Pobór mocy Poziom mocy akustycznej Poziom ciśn. akust. Wymiary Wys. x Szer. x Gł. Waga netto Przepływ powietrza Ciśnienie statyczne (maks.) Wlot świeżego powietrza Filtr Sterownik (opcje) Przyłącza rurowe db() db() mm kg m3/min Pa mm (cale) FDUM22KXE6F FDUM28KXE6F FDUM36KXE6F FDUM45KXE6F FDUM56KXE6F FDUM71KXE6F FDUM90KXE6F FDUM112KXE6F FDUM140KXE6F Ciecz: ø6.35(1/4") Gaz: ø9.52(3/8") Otwór rewizyjny Przestrzeń serwisowa Jedn (mm) Rura Wentylator P-Hi:37 Hi:32 Me:29 Lo:26 P-Hi:38 Hi:33 Me:29 Lo: P-Hi:13 Hi:10 Me:9 Lo:8 P-Hi:24 Hi:19 Me:15 Lo: Faza V, 50Hz P-Hi:44 Hi:38 Me:36 Lo:30 P-Hi:45 Hi:40 Me:34 Lo:29 P-Hi:47 Hi:40 Me:35 Lo: x 750 x x 950 x x 1370 x Możliwy Zestaw filtra: UM-FL1EF/UM-FL2EF/UM-FL3EF (opcja) przewodowy: RC-EX3, RC-E5, RCH-E3 bezprzewodowy: RCN-KIT4-E2 Ciecz: ø6.35(1/4") Gaz: ø12.7(1/2") System klimatyzacji strefowej opartej na zmiennym przepływie powietrza (VF - Variable ir Flow) Więcej na stronie: Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Wartości zmierzone w komorze bezechowej. Podczas pracy wartości te są nieco wyższe ze względu na warunki otoczenia P-Hi:36 Hi:28 Me:25 Lo:19 P-Hi:39 Hi:32 Me:26 Lo:20 P-Hi:48 Hi:35 Me:28 Lo:22 Ciecz: ø9.52(3/8") Gaz: ø15.88(5/8") FDUM160KXE6F

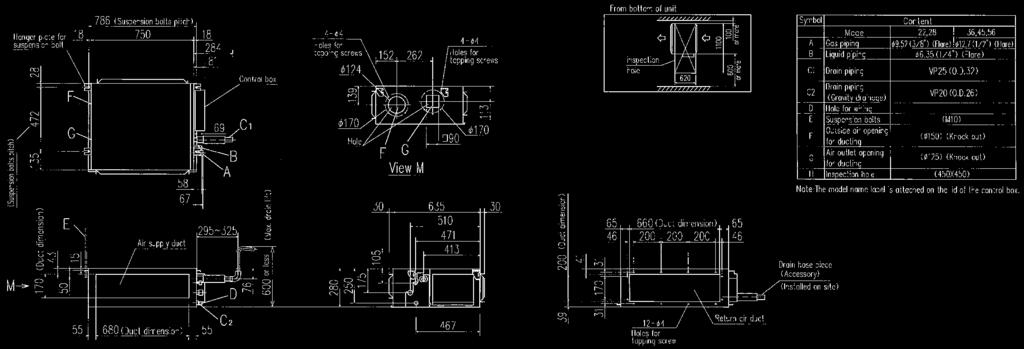

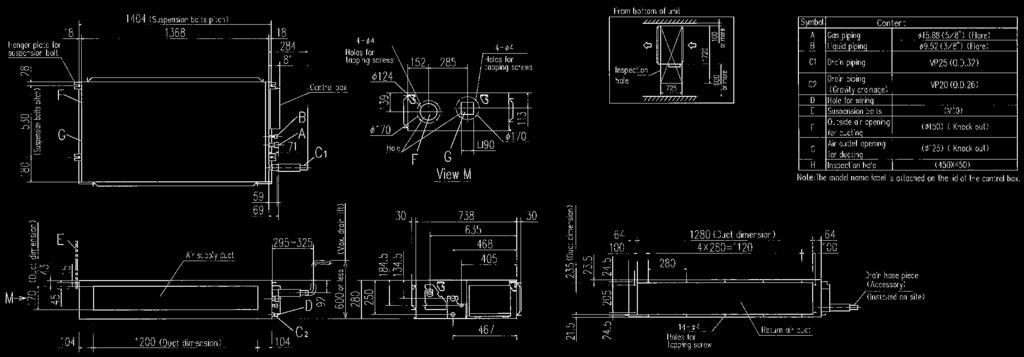

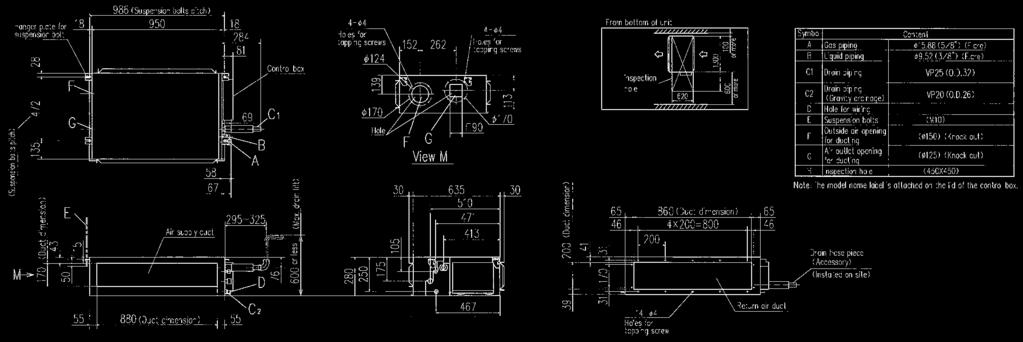

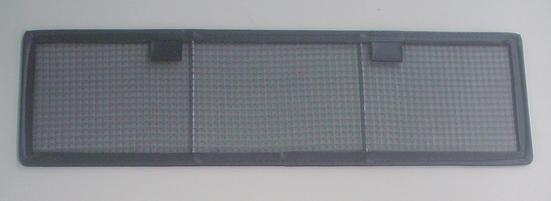

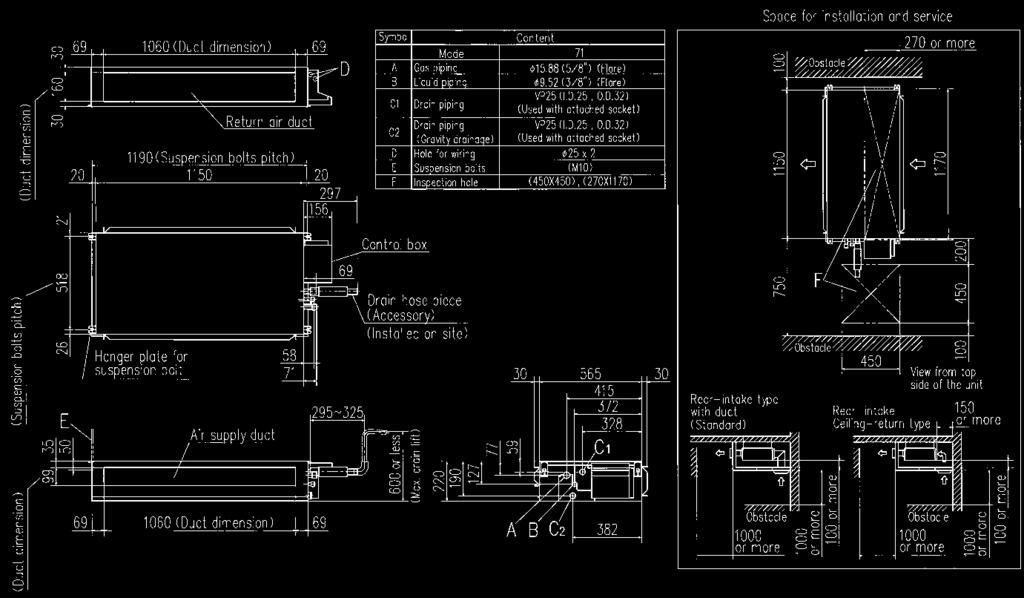

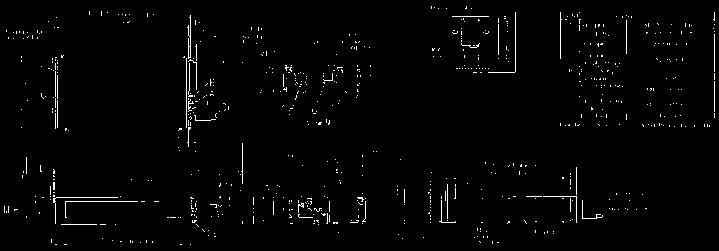

76 Wymiary Wszystkie jednostki w mm FDUM22KXE6F, 28KXE6F, 36KXE6F, 45KXE6F, 56KXE6F Otwory do połączenia wk rętami (Rozstaw śrub mocujących) Wymiary kanału (Rozstaw śrub mocujących) Kanał powietrza nawiewnego Wymiary kanału FDUM71KXE6F, 90KXE6F Otwory do połączenia wk rętami (Rozstaw śrub mocujących) Wymia ymiary kanału (Rozstaw śrub mocujących) Kanał powietrza nawiewnego Skrzynka elektryczna lub mniej Max. wysokość podnoszenia pompy Skrzynka elektryczna lub mniej Otwory do połączenia wk rętami Max. wysokość podnoszenia pompy Otwór Otwory do połączenia wk rętami Otwór Otwory do połączenia wk rętami Widok M Otwory do połączenia wk rętami Widok M Wymiary kanału Wymiary kanału Przestrzeń serwisowa montażowa Otwór rewizyjny Otwory do połączenia wk rętami Wymiary kanału Przestrzeń serwisowa montażowa Otwór rewizyjny Wymiary kanału Powietrze powrotne Odprowadzanie skroplin Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Odprowadzenie skroplin (drenaż grawitacyjny) Otwór na przewody Śruby mocujące Wejście kanału powietrza świeżego Wejście kanału powietrza zużytego Otwór rewizyjny Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Odprowadzenie skroplin (drenaż grawitacyjny) Otwór na przewody Śruby mocujące Wejście kanału powietrza świeżego Wejście kanału powietrza zużytego Otwór rewizyjny Odprowadzanie skroplin Opis Opis (kielich) (kielich) (kielich) VP25 VP20 (wyłamać) (wyłamać) (kielich) (kielich) VP25 VP20 (wyłamać) (wyłamać) Wymiary kanału Otwory do połączenia wk rętami Powietrze powrotne FDUM112KXE6F, 140KXE6F, 160KXE6F Otwory do połączenia wk rętami (Rozstaw śrub mocujących) (Rozstaw śrub mocujących) Otwory do połączenia wk rętami Skrzynka elektryczna Otwór Widok M Otwory do połączenia wk rętami Otwór rewizyjny Przestrzeń serwisowa montażowa Opis Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Odprowadzenie skroplin (drenaż grawitacyjny) Otwór na przewody Śruby mocujące Wejście kanału powietrza świeżego Wejście kanału powietrza zużytego Otwór rewizyjny (kielich) (kielich) VP25 VP20 (wyłamać) (wyłamać) Wymia ymiary kanału Kanał powietrza nawiewnego lub mniej Max. wysokość podnoszenia pompy Wymia ymiary kanału Wymiary kanału Odprowadzanie skroplin Wymiary kanału Otwory do połączenia wk rętami Powietrze e powrotne 79

77 kanałowy - niski spręż FDUT FDUT15KXE6F-E FDUT22KXE6F-E FDUT28KXE6F-E FDUT36KXE6F-E FDUT45KXE6F-E FDUT56KXE6F-E FDUT71KXE6F-E Sterowanie (opcje) Sterownik przewodowy RC-EX3 RC-E5 RCH-E3 Sterownik bezprzewodowy Kompaktowa i zwarta budowa Niższy poziom ciśnienia akustycznego RCN-KIT4-E2 <FDUT15~56KXE6F-E> Wysokość: 220 > 200mm Poprzedni 20mm mniej!! Głębokość: 520 > 500mm większa powierzchnia wylotu kanału L700 x 70mm > L860 x 99 (45/56) Obecny <FDUT28KXE6F-E> 1m Jednostka 1m 2m 1.5m Pomiary na podst. JIS B8616 1m [db()] dB() mniej Hi Poprzedni Obecny 2dB() mniej Prędkość obr. wentylatora Lo 22 [db()] Hi 5dB() mniej Poprzedni Obecny 4dB() mniej Prędkość obr. wentylatora Lo 26 Ułatwienia instalacyjne Opcje: filtry powietrza Dostęp do sterowania Dostęp do silnika wentylatora Dostęp do silnika wentylatora Dostęp do sterowania Zestaw dla FDUT15/22/28/36KXE6F-E dla FDUT45/56KXE6F-E dla FDUT71KXE6F-E Dyfuzor Zestaw filtra UT-ST1EF UT-FL1EF UT-ST2EF UT-FL2EF UT-ST3EF UT-FL3EF Spadek ciśnienia na filtrze: 5 Pa Poprzedni model Obecny model 2 Mocowanie filtra Specyfikacja Wydajność chłodnicza Wydajność grzewcza Zasilanie Pobór mocy Poziom mocy akustycznej Poziom ciśn. akust. Poziom ciśn. akust. Wymiary Wys. x Szer. x Gł. Waga netto Przepływ powietrza Ciśnienie statyczne Wlot świeżego powietrza Filtr Sterownik (opcje) Przyłącza rurowe 1 2 db() db() db() mm kg m3/min Pa mm (cale) FDUT15KXE6F-E Hi:28 Me:26 Lo:22 Hi:32 Me:29 Lo:25 FDUT22KXE6F-E Hi:28 Me:26 Lo:22 Hi:32 Me:29 Lo:26 200x750x500 FDUT28KXE6F-E FDUT36KXE6F-E FDUT45KXE6F-E FDUT56KXE6F-E FDUT71KXE6F-E Faza V, 50Hz Hi:33 Me:30 Lo:26 Hi:37 Me:34 Lo:28 Hi:34 Me:32 Lo:28 Hi:36 Me:33 Lo:27 200x950x500 Hi:35 Me:33 Lo:30 Hi:38 Me:33 Lo:29 Hi:35 Me:31 Lo:28 Hi:41 Me:37 Lo:32 220x1150x Hi:6 Me:5 Lo:4 Hi:7.5 Me:6 Lo:5 Hi:8.5 Me:7 Lo:5.5 Hi:11.5 Me:9 Lo:7 Hi:12.5 Me:9 Lo:7.2 Hi:16 Me:13 Lo:9.5 Standard:10, Max:35 Standard:10, Max:50 Niemożliwy Zestaw filtra: UT-FL1EF/UT-FL2EF/UT-FL3EF (opcja) przewodowy: RC-EX3, RC-E5, RCH-E3 bezprzewodowy: RCN-KIT4-E2 Ciecz: ø6.35(1/4") Gaz: ø9.52(3/8") 1 Dyfuzor Ciecz: ø6.35(1/4") Gaz: ø12.7(1/2") 1. Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Wartości zmierzone w komorze bezechowej. Podczas pracy wartości te są nieco wyższe ze względu na warunki otoczenia 3. Poziom ciśnienia akustycznego mierzony w komorze bezechowej (powietrze zasysane z tyłu jednostki). Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. 4. Poziom ciśnienia akustycznego mierzony dla kanału nawiewnego o długości 2m i powrotnego o długości 1m. 1 : pozycja mikrofonu: 1,5m poniżej jednostki, 2 : pozycja mikrofonu: w odległości 1m od wylotu kanału, 1m poniżej 3 Filtr Ciecz: ø9.52(3/8") Gaz: ø15.88(5/8") 80

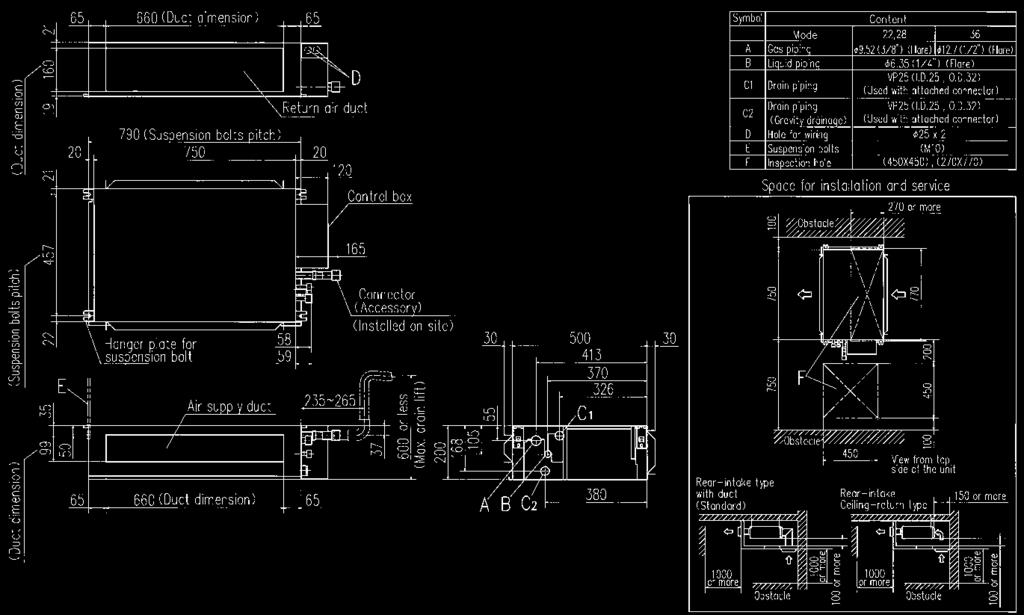

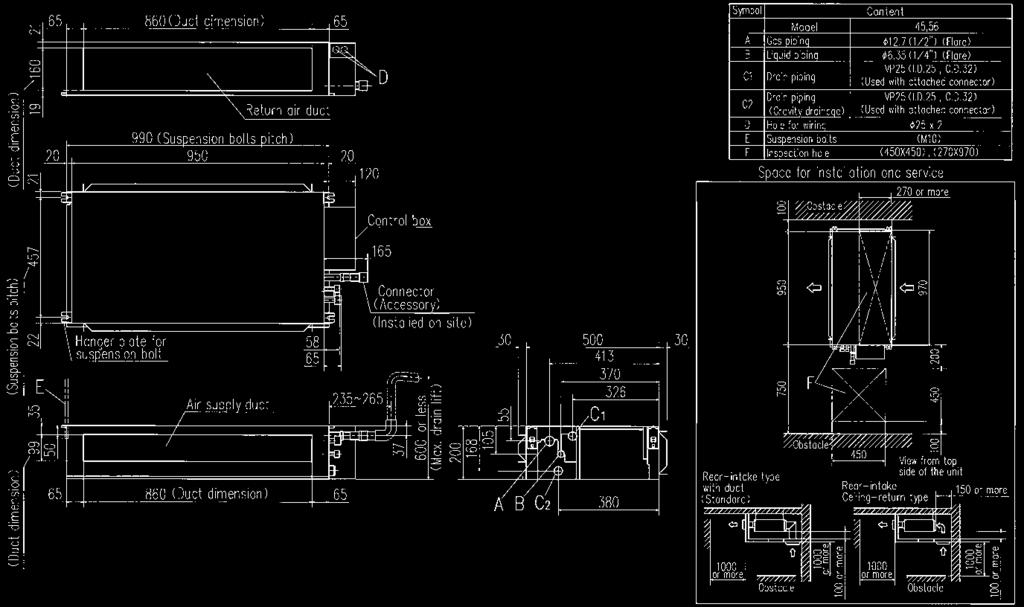

78 Wymiary Wszystkie jednostki w mm FDUT15KXE6F-E, 22KXE6F-E, 28KXE6F-E, 36KXE6F-E Wymiary kanału Wymiary kanału (Otwory śrub mocujących) Kanał powietrza powrotnego Skrzynka elektryczna Opis Rurociąg gazowy (kielich) Rurociąg cieczowy (kielich) Odprowadzenie skroplin VP25 Odprowadzenie skroplin (grawitacyjne) VP25 Otwór na przewody Śruby mocujące Otwór rewizyjny Przestrzeń serwisowa montażowa Przeszkoda (kielich) FDUT45KXE6F-E, 56KXE6F-E (Otwory śrub mocujących) (Wymiary kanału) Wymiary kanału Otwory do połączenia wkrętami Kanał powietrza nawiewnego (Wymiary kanału) Wymiary kanału Kanał powietrza powrotnego (Otwory śrub mocujących) Odprowadzenie skroplin lub mniej Max wysokość podnoszenia pompy Skrzynka elektryczna Zasysanie z tyłu, kanał (Standard) Przeszkoda Przeszkoda Widok z góry Zasysanie z tyłu, przestrzeń międzystropowa Przeszkoda Opis Rurociąg gazowy (kielich) Rurociąg cieczowy (kielich) Odprowadzenie skroplin VP25 Odprowadzenie skroplin (grawitacyjne) VP25 Otwór na przewody Śruby mocujące Otwór rewizyjny Przestrzeń serwisowa montażowa Przeszkoda (Otwory śrub mocujących) (Wymiary kanału) Otwory do połączenia wkrętami Kanał powietrza nawiewnego (Wymiary kanału) Odprowadzenie skroplin lub mniej Max wysokość podnoszenia pompy Przeszkoda Zasysanie z tyłu, kanał (Standard) Widok z góry Zasysanie z tyłu, przestrzeń międzystropowa Przeszkoda Przeszkoda FDUT71KXE6F-E Wymiary kanału Wymiary kanału Kanał powietrza powrotnego (Otwory śrub mocujących) Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Odprowadzenie skroplin Otwór na przewody Śruby mocujące Otwór rewizyjny Opis VP25 VP25 (kielich) (kielich) Przestrzeń serwisowa montażowa Przeszkoda Skrzynka elektryczna (Otwory śrub mocujących) (Wymiary kanału) Otwory do połączenia wkrętami Kanał powietrza nawiewnego (Wymiary kanału) Odprowadzenie skroplin lub mniej Max wysokość podnoszenia pompy Zasysanie z tyłu, kanał (Standard) Przeszkoda Przeszkoda Widok z góry Zasysanie z tyłu, przestrzeń międzystropowa Przeszkoda 81

79 kanałowy - kompaktowy "hotelowy" FDUH FDUH22KXE6F FDUH28KXE6F FDUH36KXE6F Sterowanie (opcje) Sterownik przewodowy RC-EX3 RC-E5 RCH-E3 Sterownik bezprzewodowy Zestaw do odprowadzania skroplin (opcja) (600mm) UH-DU-E RCN-KIT4-E2 Filtr (opcja) UH-FL1E Kompaktowa i zwarta budowa Jednostka zaprojektowana specjalnie dla klimatyzacji pokojów hotelowych. Niewielkie wymiary i wysoka energooszczędność. Ponadto - waga tylko 20 kg. 257 mm Spadek ciśnienia: 5Pa * 570mm Cicha praca Bardzo cicha praca umożliwia komfortowy pobyt, pracę i odpoczynek w hotelu 530mm Ułatwienia instalacyjne Skrzynkę elektryczną oraz odprowadzenie skroplin można projektować po obydwu stronach jednostki a wlot powietrza jest możliwy od spodu lub z tyłu. Wybór indywidualnego rozwiązania jest możliwy dzięki stosowaniu zaawansowanych technologii. Skrzynka elektryczna Sterownik przewodowy RCH-E3 (opcja) Proste sterowanie Biorąc pod uwagę konieczność prostej obsługi sterownika, ilość jego przycisków ograniczono do niezbędnego minimum: Włącz / Wyłącz, wybór trybu pracy, nastawy temperatury i pracy wentylatora. Sterownik jest łatwy w obsłudze. Specyfikacja Wydajność chłodnicza Wydajność grzewcza Zasilanie Pobór mocy Poziom mocy akustycznej db() Poziom ciśn. akust. db() Wymiary Wys. x Szer. x Gł. mm Waga netto kg Przepływ powietrza m3/min Ciśnienie statyczne Pa Wlot świeżego powietrza Filtr Sterownik (opcje) Przyłącza rurowe mm (cale) Odprowadzenie skroplin FDUH22KXE6F FDUH28KXE6F FDUH36KXE6F Faza V, 50Hz P-Hi: 39 Hi: 33 Me: 30 Lo: x570x P-Hi: 8.5 Hi: 7 Me: 6.5 Lo: 6 30 Niemożliwy Zestaw filtra:uh-fl1e (opcja) przewodowy: RC-EX3, RC-E5, RCH-E3 bezprzewodowy: RCN-KIT4-E2 Ciecz: ø6.35(1/4") Ciecz: ø6.35(1/4") Gaz: ø9.52(3/8") Gaz: ø12.7(1/2") 1. Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Wartości zmierzone w komorze bezechowej. Podczas pracy wartości te są nieco wyższe ze względu na warunki otoczenia 82

80 Wymiary Wszystkie jednostki w mm φ4 Otwory Holes forśrub mocujących tapping screws (Duct Wymiary dimension) kanału (Duct Wymiary dimension) kanału Kanał Supply air powietrza duct nawiewanego Symbol C o n t e Opis n t M o d e l FDUH22KXE6, FDUH22KXE6D,28KXE6D 28KXE6 FDU280KXE6 FDUH36KXE6D Gas Rurociąg piping gazowy φ9.52(3/8")(flare) (3/8 ) (kielich) φ12.7(1/2")(flare) (1/2 ) (kielich) BB Liquid Rurociag pipingcieczowy φ6.35(1/4")(flare) 6,35 (1/4 ) (kielich) C1,C2 C 1, C 2 Drain Odprowadzenie piping skroplin VP20(I.D.20, O.D.26) Note(2) VP20 (I.D.20, O.D.26) DD Hole Otwór for wiring na przewody φ30 25 EE Suspension bolts Otwory śrub mocujących (M10) (M10) FF Inspection hole Otwór rewizyjny (635X890)Note(3) (635X890) 30.8 C Wylot powietrza ir outlet Drain hose piece Odprowadzenie (Standard ccessory) skroplin (Installed on site) Note(4) (Rozstaw (Suspension śrub mocujących) bolts pitch) Space Przestrzeń for installation montażowa and service i serwisowa F B ir inlet Wlot powietrza Control Skrzynka box Note(4) elektryczna 62.1 (D) (Rozstaw (Suspension śrub bolts mocujących) pitch) C Jednostki w Unit:mm mm φ4 Holes Otwory for do połączenia tapping wkrętami screws 37.6 D Wlot ir powietrza inlet E Uwagi Notes 1 Tabliczka (1)The z nazwą model name modelu label is attached znajduje on the się fan na case obudowie wentylatora. 2 Należyinside zainstalować the air return odprowadzenie grille. skroplin (VP20) (otwór (2)Prepare C1 lub C2 the - connecting do wyboru) socket(vp20)on site. 3 Należy wybrać (s for drain miejsce piping, mocowania it is possible to skrzynki choose C1 or elektrycznej C2) i zaplanować przestrzeń (3)When montażową. control box is located on the reverse side, Installation 4 Skrzynkę elektryczną i przewód odprowadzenia skroplin można lokować dowolnie, (4)Contorl po obu box and stronach Drain hose jednostki. piece are able to be relocated on the reverse side. G Bottom Płyta denna plate (możliwa (ble to be do located zamocowania on the back side) z tyłu) Widok G Wersja In case z wlotem of Bottom powietrza air od intake spodu φ4 Otwory Holes do for połączenia wkrętami tapping screws Wlot ir inlet powietrza Simple remote control Prosty sterownik bezprzewodowy Widok G (fter bottom (widok plate pod is płytą replaced denną) to back side) 83

81 Dół ścienny FDK FDK15KXZE1 FDK22KXZE1 FDK28KXZE1 FDK36KXZE1 FDK45KXZE1 FDK56KXZE1 FDK71KXZE1 FDK90KXZE1 FDK15~56 Sterowanie (opcje) Sterownik przewodowy RC-EX3 RC-E5 Sterownik bezprzewodowy RCH-E3 Elegancki i ponadczasowy design Nowe klimatyzatory serii FDK posiadają stylowe, opływowe kształty i znakomicie wpisują się w nowoczesne, europejskie wnętrza. Projekt obudowy został wykreowany przez włoskie studio projektów przemysłowych Tensa slr z Mediolanu. (15~56KXZE1) System kontroli kierownicy powietrza FDK71,90 Innowacyjne technologie Szybko Wolno Kolory pokazują prędkość przepływu powietrza RCN-K-E2: FDK15~56 RCN-K71-E2: FDK71,90 Metoda CFD wykorzystywana do projektowania łopatek silników strumieniowych została zastosowana do zaprojektowania kanałów powietrznych w klimatyzatorach, do osiągnięcia idealnego systemu przepływu powietrza (cyrkulacja powietrza). Strumień powietrza utworzony w tym systemie charakteryzuje sie dużą objętością i wytworzony jest przy minimalnym zużyciu energii. Strumień powietrza jest jednorodny, cichy i ma duży zasięg. Możliwy jest wybór ustawienia kierownicy powietrza pod różnymi kątami. Za pomocą sterownika bezprzewodowego ustawienie * kierownicy nie jest możliwe. Górna pozycja Możliwe opcje Dolna pozycja Poziome kierownice Pionowe + poziome kierownice powietrza kierownice poruszają się wahadłowo od lewej do prawej. Mogą pracować w sposób automatyczny lub pozostać w zadanym położeniu Góra Specyfikacja Wydajność chłodnicza Wydajność grzewcza Zasilanie Pobór mocy Poziom mocy akustycznej db() Poziom ciśn. db() akust. Wymiary mm Wys. x Szer. x Gł. Waga netto Przepływ powietrza kg m3/min Wlot świeżego powietrza Filtr Sterownik (opcje) Przyłącza rurowe mm (cale) FDK15KXZE1 FDK22KXZE1 FDK28KXZE1 FDK36KXZE1 FDK45KXZE1 FDK56KXZE1 FDK71KXZE Faza V, 50Hz P-Hi:38 Hi:34 Me:31 Lo:28 P-Hi:38 Hi:34 Me:31 Lo:28 P-Hi:38 Hi:36 Me:32 Lo:28 P-Hi:38 Hi:36 Me:32 Lo: P-Hi:5.7 Hi:5 Me:4.5 Lo:3.6 P-Hi:8.5 Hi:8 Me:6 Lo:5 P-Hi:11 Hi:10 Me:8 Lo:7 P-Hi:12 Hi:11 Me:9 Lo:8 P-Hi:12 Hi:11 Me:9 Lo:8 P-Hi:13 Hi:12 Me:10 Lo:8 P-Hi:21 Hi:19 Me:16 Lo:14 P-Hi:23 Hi:21 Me:19 Lo:16 Niemożliwy Polipropylenowy x2 (Zmywalny) przewodowy:rc-ex3, RC-E5, RCH-E3 bezprzewodowy:rcn-k-e2, RCN-K71-E2 Ciecz: ø6.35(1/4") Gaz: ø9.52(3/8") 290 x 870 x x 1197 x 262 Ciecz: ø6.35(1/4") Gaz: ø12.7(1/2") Lewo FDK90KXZE : 58 : P-Hi:40 Hi:38 Me:33 Lo:28 P-Hi:43 Hi:41 Me:36 Lo:33 P-Hi:43 Hi:41 Me:36 Lo:33 P-Hi:42 Hi:40 Me:37 Lo:35 P-Hi:44 Hi:42 Me:39 Lo:35 P-Hi:40 Hi:38 Me:33 Lo:28 P-Hi:43 Hi:41 Me:36 Lo:33 P-Hi:44 Hi:42 Me:37 Lo:33 P-Hi:42 Hi:40 Me:37 Lo:35 P-Hi:44 Hi:42 Me:39 Lo:35 1. Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Wartości zmierzone w komorze bezechowej. Podczas pracy wartości te są nieco wyższe ze względu na warunki otoczenia Ciecz: ø9.52(3/8") Gaz: ø15.88(5/8") Prawo 84

82 Wymiary Wszystkie jednostki w mm FDK15KXZE1, 22KXZE1, 28KXZE1, 36KXZE1, 45KXZE1, 56KXZE1 Przestrzeń serwisowa Tablica instalacyjna Jednostka Przestrzeń serwisowa Przestrzeń serwisowa F F Terminal przyłączeniowy D B E FDK 22,28 : 469 FDK 36,45,56 : Przestrzeń instalacyjna i serwisowa widoczna od frontu 55 C 47 Przestrzeń serwisowa Otwory na rury (patrz rysunek powyżej) 45 F Ozn. B C D E F Opis Przyłącza rurowe (gaz) Przyłącza rurowe (ciecz) 6.35 (1/4")(Flare ) Otwory w ścianie na rury po prwej ( 65) Otwory w ścianie na rury po lewej ( 65) Odprowadzenie skroplin VP16 Otwór na rury (po obu stronach) FDK22, (3/8")(Kielich ) FDK36,45, (1/2")(Kielich ) FDK71KXZE1, 90KXZE1 (Przestrzeń serwisowa) 50 Tablica instalacyjna Jednostka Przestrzeń instalacyjna Przestrzeń instalacyjna G G Otwory na rury (Patrz rysunek powyżej) Terminal przyłączeniowy G F D B E C Przestrzeń instalacyjna widoczna od frontu Ozn. B C D E F G Opis Przyłącze rurociągu gazowego Przyłącze rurociągu cieczowego Odprowadzanie skroplin Otwór w ścianie dla dolnego rurociągu Odprowadzenie skroplin Otwór na przewody (po obu stronach) Otwór na rury (po obu stronach) Przestrzeń instalacyjna Φ 15.88(5/8")(Kielich) Φ 6.35(1/4")(Kielich) (Φ 65) (Φ 65) VP

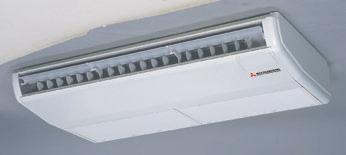

83 podstropowy FDE FDE36KXZE1 FDE45KXZE1 FDE56KXZE1 FDE71KXZE1 FDE112KXZE1 FDE140KXZE1 Sterowanie (opcje) Sterownik przewodowy RC-EX3 RC-E5 RCH-E3 Sterownik bezprzewodowy RCN-E-E3 System kontroli kierownicy powietrza Redukcja wagi Możliwość wyboru położenia kierownicy powietrza za pomocą sterownika przewodowego Za pomocą sterownika * bezprzewodowego ustawienie kierownicy nie jest możliwe. górna pozycja możliwe opcje dolna pozycja Dzięki redukcji liczby silników wentylatora z dwóch do jednego zmniejszono wagę urządzeń. Poprzedni Obecny FDE kg mniej!! FDE kg mniej!! FDE kg mniej!! Redukcja poziomu ciśnienia akustycznego Zastosowanie innowacyjnej konstrukcji wymiennika ciepła i dyfuzora wraz z nowym wentylatorem pozwoliło na radykalne obniżenie ciśnienia akustycznego (porównanie do poprzedniego modelu) db() 50 5dB 8dB 8dB 8dB 5dB mniej!! 43dB mniej!! 40 10dB 39dB mniej!! 39dB mniej!! mniej!! 39dB 36dB mniej!! 37dB 34dB 35dB 31dB 31dB 32dB 30 26dB 20 Specyfikacja Wydajność chłodnicza Wydajność grzewcza Zasilanie Pobór mocy Poziom mocy akustycznej Poziom ciśn. akust. Wymiary Wys. x Szer. x Gł. Waga netto Przepływ powietrza Wlot świeżego powietrza Filtr Sterownik (opcje) Przyłącza rurowe db() db() mm kg m3/min mm (cale) FDE36 FDE45 FDE56 FDE71 FDE112 FDE140 FDE36KXZE1 FDE45KXZE1 FDE56KXZE1 FDE71KXZE Faza V, 50Hz P-Hi:46 Hi:38 Me:31 Lo:26 P-Hi:13 Hi:10 Me:7 Lo: P-Hi:46 Hi:38 Me:36 Lo:31 FDE112KXZE P-Hi:13 Hi:10 Me:9 Lo:7 P-Hi:20 Hi:15 Me:13 Lo:10 P-Hi:28 Hi:25 Me:21 Lo:16.5 Niemożliwe Siatkowy x 2 (Zmywalny) przewodowy: RC-EX3, RC-E5, RCH-E3 bezprzewodowy:rcn-e-e3 Ciecz: ø6.35(1/4") Gaz: ø12.7(1/2") P-Hi:46 Hi:38 Me:36 Lo: P-Hi:47 Hi:39 Me:37 Lo: P-Hi:45 Hi:42 Me:38 Lo: x 1070 x x 1320 x x 1620 x Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Wartości zmierzone w komorze bezechowej. Podczas pracy wartości te są nieco wyższe ze względu na warunki otoczenia Ciecz: ø9.52(3/8") Gaz: ø15.88(5/8") FDE140KXZE P-Hi:48 Hi:43 Me:40 Lo:35 P-Hi:32 Hi:26 Me:23 Lo:17 86

84 Wymiary Wszystkie jednostki w mm. C1,C2 FDE36KXZE1, 45KXZE1, 56KXZE (rozstaw śrub mocujących) Wylot powietrza 290 (rozstaw śrub mocujących) D B C1,C2 Uwaga: Odprowadzenie skroplin wewnątrz jednostki ze spadkiem 10 mm Symbol B C D E F G 1,2 Opis Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Otwory śrub mocujących Zaślepka tylna Zaślepka górna Otwór odprowadzenia skroplin ø12.7 (1/2") (Kielich) ø6.35 (1/4") (Kielich) VP20 (M10 lub M8) (Wyłamać) Przestrzeń montażowa i serwisowa Usytuowanie zaślepki górnej i bocznej C2 76 FDE71KXZE1 Kratka wlotu powietrza C B 290 (rozstaw śrub mocujących) 100 lub więcej 300 lub więcej Przeszkoda 150 lub więcej 5 lub więcej Pozostaw miejsce 4000 lub więcej pomiędzy jednostkami, podczas instalowania więcej niż jednej jednostki D 20 F Zaślepka boczna z prawej strony Podejście rurociągu możliwe z 3 różnych kierunków. Zaślepkę należy usunąć przy pomocy ostrego narzędzia. C1,C E Otwór odprowadzenia skroplin (z lewej) G (rozstaw śrub mocujących) Wylot powietrza B C1,C Uwaga: Odprowadzenie skroplin wewnątrz jednostki ze spadkiem 10 mm Symbol B C 1,2 D E F G Opis Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Otwory śrub mocujących Zaślepka tylna Zaślepka górna Otwór odprowadzenia skroplin ø15.88 (5/8") (Kielich) ø9.52 (3/8") (Kielich) VP20 (I.D.20) (M10 lub M8) (Wyłamać) Przestrzeń montażowa i serwisowa Usytuowanie zaślepki górnej i bocznej C2 76 Kratka wlotu powietrza C B 100 lub więcej 300 lub więcej Przeszkoda 150 lub więcej 5 lub więcej Pozostaw miejsce 4500 lub więcej pomiędzy jednostkami, podczas instalowania więcej niż jednej jednostki 20 F Zaślepka boczna z prawej strony E Podejście rurociągu możliwe z 3 różnych kierunków. Zaślepkę należy usunąć przy pomocy ostrego narzędzia. Otwór odprowadzenia skroplin (z lewej) G FDE112KXZE1, 140KXZE1 290 (rozstaw śrub mocujących) D C1,C (rozstaw śrub mocujących) Wylot powietrza B C1,C Uwaga: Odprowadzenie skroplin wewnątrz jednostki ze spadkiem 10 mm Symbol B C1,2 D E F G Opis Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Otwory śrub mocujących Zaślepka tylna Zaślepka górna Otwór odprowadzenia skroplin ø15.88 (5/8") (Kielich) ø9.52 (3/8") (Kielich) VP20 (M10 lub M8) (Wyłamać) Przestrzeń montażowa i serwisowa Usytuowanie zaślepki górnej i bocznej C2 76 Kratka wlotu powietrza C B lub więcej 100 lub więcej 300 Przeszkoda 150 lub więcej 5lub więcej Pozostaw miejsce 5000 lub więcej pomiędzy jednostkami, podczas instalowania więcej niż jednej jednostki 20 F Zaślepka boczna z prawej strony E Podejście rurociągu możliwe z 3 różnych kierunków. Zaślepkę należy usunąć przy pomocy ostrego narzędzia. 19 Otwór odprowadzenia skroplin (z lewej) G 87

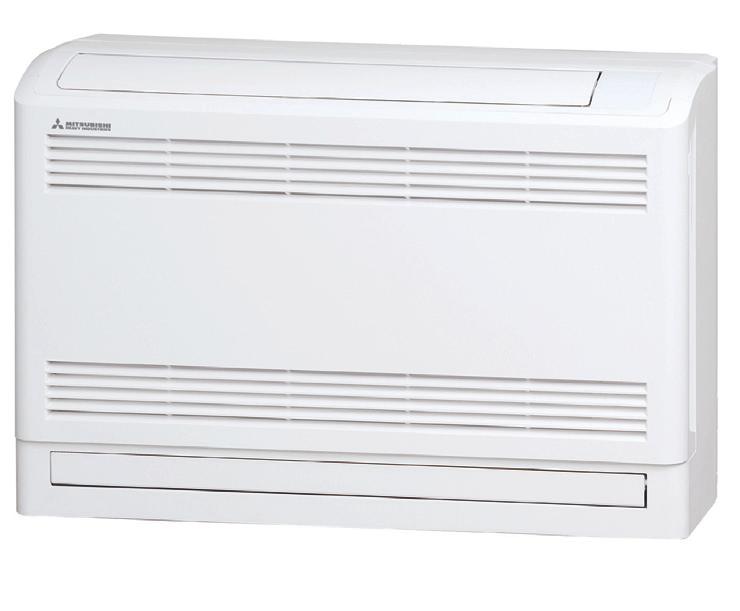

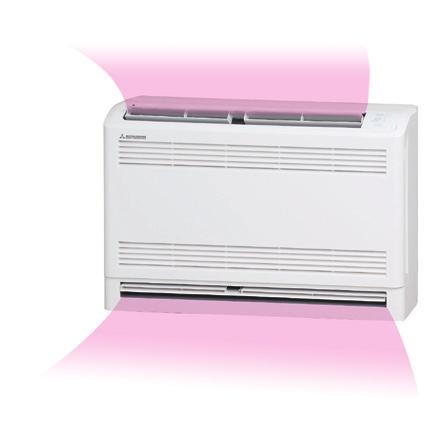

85 przypodłogowy 2-stronny FDFW FDFW28KXE6F FDFW45KXE6F FDFW56KXE6F Sterowanie (opcje) Sterownik przewodowy Sterownik bezprzewodowy RC-EX3 RC-E5 RCH-E3 RCN-FW-E2 Klasyczny, elegancki wygląd Klasyczny panel frontowy klimatyzatora przypodłogowego doskonale wkomponowuje się w wystrój każdego pomieszczenia i tworzy atmosferę relaksu. Do wyboru dostępne są jednostki zabudowane i do zabudowy. Cicha praca Optymalizacja kierunku nawiewu powietrza i jego wydajności, zapewnia minimalny poziom hałasu (30dB() dla modelu FDFW28KXE6F). System kontroli kierownicy powietrza Komfort użytkowania Możliwość wyboru położenia kierownicy powietrza za pomocą sterownika przewodowego Za pomocą sterownika * bezprzewodowego ustawienie kierownicy nie jest możliwe. możliwe opcje dolna pozycja górna pozycja Jednoczesny nawiew góra/dół lub nawiew tylko góra, wybierany jest przyciskiem na panelu jednostki. Pozostałe funkcje dostępne są z poziomu sterownika. Specyfikacja (W przypadku użycia sterownika bezprzewodowego) Wydajność chłodnicza Wydajność grzewcza Zasilanie Pobór mocy Poziom mocy akustycznej Poziom ciśn. akust. Wymiary Wys. x Szer. x Gł. Waga netto Przepływ powietrza Wlot świeżego powietrza Sterownik (opcje) Przyłącza rurowe db() db() mm kg m3/min mm (cale) FDFW28KXE6F Hi:36 Me:34 Lo:30 19 Ciecz: ø6.35(1/4") Gaz: ø9.52(3/8") FDFW45KXE6F Faza V, 50Hz Hi:38 Me:36 Lo:33 600x860x Hi:9 Me:8 Lo:7 Polipropylenowy x1 (Zmywalny) przewodowy: RC-EX3, RC-E5, RCH-E3 bezprzewodowy:rcn-fw-e2 Ciecz: ø6.35(1/4") Gaz:ø 12.7(1/2") 1. Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Wartości zmierzone w komorze bezechowej. Podczas pracy wartości te są nieco wyższe ze względu na warunki otoczenia FDFW56KXE6F Hi:44 Me:37 Lo:33 Hi:11 Me:9 Lo:8 88

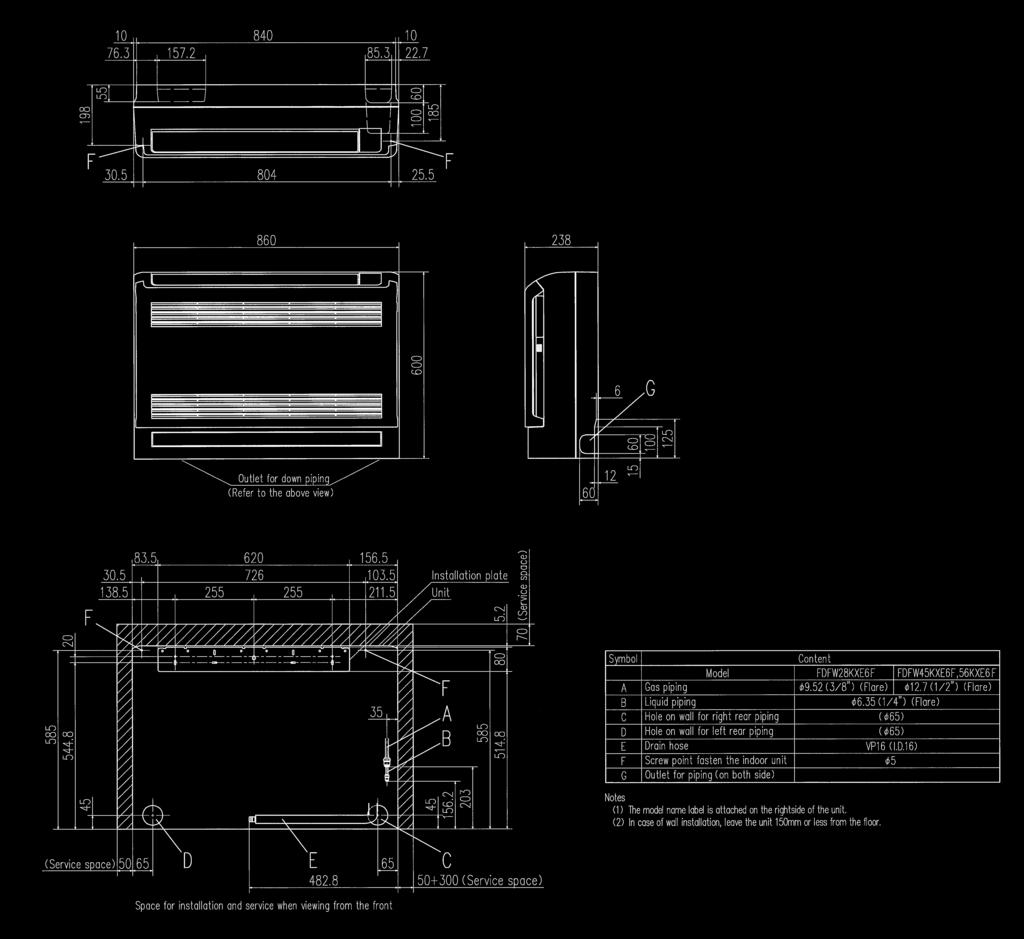

86 Wymiary Wszystkie jednostki w mm Wylot rur (rurociąg dolny) Płyta instalacyjna Jednostka (Przestrzeń serwisowa) Symbol Opis FDFW28KXE6F FDFW45KXE6F, 56KXE6F Przyłącze rurowe (gaz) 9.52 (3/8 ) (kielich) 12.7 (1/2 ) (kielich) B Przyłącze rurowe (ciecz) 6,35 (1/4 ) (kielich) C Otwór na rury od tyłu / z prawej ( 65) D Otwór na rury od tyłu / z lewej ( 65) E Przyłącze rury spustowej VP16 F Otwóry śrub mocujących 5 G Otwór na rurociąg (z obu stron) (Przestrzeń serwisowa) (Przestrzeń serwisowa) Przestrzeń serwisowa i instalacyjna - widok od przodu 89

87 przypodłogowy z obudową FDFL przypodłogowy do zabudowy FDFU Sterowanie (opcje) Sterownik przewodowy Sterownik bezprzewodowy FDFL71KXE6F RC-EX3 RC-E5 RCH-E3 RCN-KIT4-E2 FDFU28KXE6F FDFU45KXE6F FDFU56KXE6F FDFU71KXE6F FDFL (z obudową) FDFU (do zabudowy) Wysokość tylko 630 mm Skuteczna dystrybucja powietrza w pomieszczeniach Pasuje do każdego wystroju wnętrza Specyfikacja Wydajność chłodnicza Wydajność grzewcza Zasilanie Pobór mocy Poziom mocy akustycznej Poziom ciśn. akust. Wymiary Wys. x Szer. x Gł. Waga netto Przepływ powietrza Filtr Sterownik (opcje) Przyłącza rurowe db() db() mm kg m3/min mm (cale) FDFL71KXE6F FDFU28KXE6F FDFU45KXE6F Faza V, 50Hz FDFU56KXE6F Hi:43 Me:41 Lo:40 Hi:41 Me:38 Lo:36 Hi:43 Me:41 Lo:40 630x1481x225 FDFU71KXE6F Hi:18 Me:15 Lo:12 Hi:12 Me:11 Lo:10 Hi:14 Me:12 Lo:10 Hi:18 Me:15 Lo:12 Polipropylenowy x1 (Zmywalny) przewodowy: RC-EX3, RC-E5, RCH-E3 bezprzewodowy: RCN-KIT4-E2 Ciecz: ø9.52(3/8") Gaz: ø15.88(5/8") Ciecz: ø6.35(1/4") Gaz: ø9.52(3/8") 630x1077x Ciecz: ø6.35(1/4") Gaz: ø12.7(1/2") 1. Warunki prezentacji danych (ISO-T1). : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Wartości zmierzone w komorze bezechowej. Podczas pracy wartości te są nieco wyższe ze względu na warunki otoczenia 630x1362x225 Ciecz: ø9.52(3/8") Gaz: ø15.88(5/8") 90

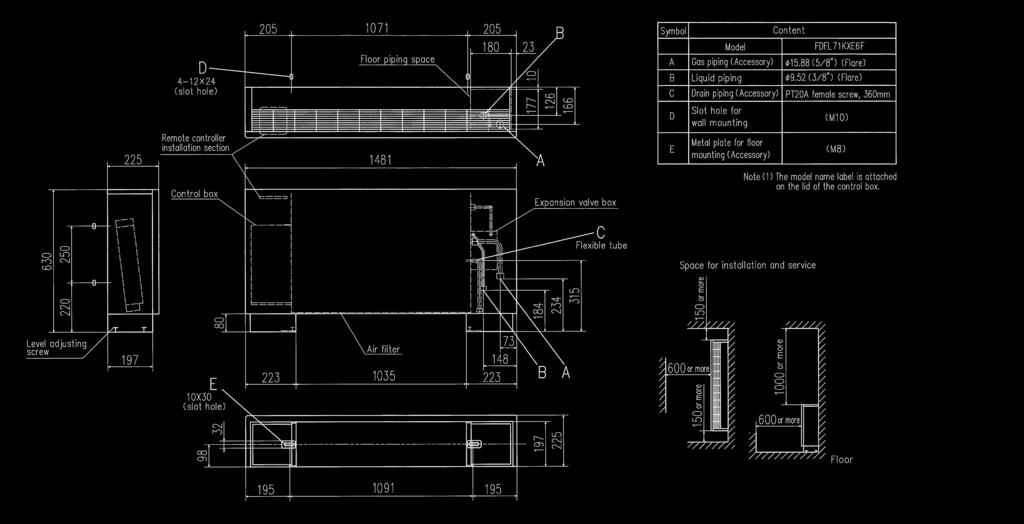

88 Wymiary Wszystkie jednostki w mm Symbol FDFL Opis Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Otwór do montażu na ścianie Uchwyt montażowy B C D E Przestrzeń na rurociągi przy podłodze 4-12x24 Otwór do montażu na ścianie FDFL71KXE6F (5/8 ) (kielich) 9.52 (3/8 ) (kielich) PT mm (M10) (M8) Część montażowa sterownika Skrzynka elektryczna Skrzynka zaworu rozprężonego Elastyczna rura odpływowa Śruba regulacji połozenia 1000 lub więcej Filtr powietrza 150 lub więcej 600 lub więcej 10x30 uchwyt montażowy 150 lub więcej Przestrzeń montażowa i serwisowa 600 lub więcej podłoga Symbol B C D E Skrzynka elektryczna Skrzynka zaworu rozprężonego FDFU71KXE6F (5/8 ) (kielich) 9.52 (3/8 ) (kielich) PT mm (M10) (M8) Przestrzeń montażowa i serwisowa Elastyczna rura odpływowa x24 Otwór do montażu na ścianie Opis FDFU28KXE6F FDFU45KXE6, 56KXE6F 9.52 (3/8 ) (kielich) 12.7 (1/2 ) (kielich) 6.35 (1/4 ) (kielich) PT mm (M10) (M8) Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Otwór do montażu na ścianie Uchwyt montażowy 600 lub więcej FDFU żur żur Filtr powietrza 100 Śruba regulacji połozenia 10x30 uchwyt montażowy Tabela wymiarów Jednostka: mm a b c d e FDFU28KXE6F, 45KXE6F, 56KXE6F FDFU71KXE6F

89 Międzystropowy wymiennik regeneracyjny SF-E7 SF150E7 SF250E7 SF350E7 SF500E7 SF800E7 SF1000E7 Dotyczy przepisów budowlanych 1. Wprowadzane na przestrzeni ostatnich lat zmiany przepisów dot. energooszczędności budynków ograniczają ilość energii zużywanej na potrzeby grzania i chłodzenia budynków komercyjnych. Stąd projektant budynku musi zaproponować efektywne źródła ciepła i chłodu oraz rozwiązania minimalizujące straty energii przez system wentylacyjny. 2. Wymiennik SF odzyskuje energię i wykorzystuje ją do podgrzania powietrza zewnętrznego nawiewanego do budynku. W okresie letnim powietrze zewnętrzne jest z kolei schładzane przez powietrze odprowadzane z budynku. 3. Odzysk energii pozwala na zmniejszenie wydajności urządzeń potrzebnych do ogrzania/schłodzenia budynku. Dzięki temu redukcji ulega zużycie energii elektrycznej oraz emisja dwutlenku węgla do atmosfery. Zwiększone ciśnienie statyczne dla prędkości Ultra Hi skrzynka przyłączeniowa (opcja) Pa SF250E SF350E SF500E SF800E7 Poprzedni Nowy SF1000E7 Nowe funkcje sterownika Timer ON/OFF możliwość ustawienia godziny włączenia i wyłączenia urządzenia Znak filtra informuje o konieczności czyszczenia filtra powietrza Specyfikacja SF150E7 SF250E7 SF350E7 SF500E7 SF800E7 SF1000E7 Zasilanie 1 Faza V, 50Hz Wymiary zewnetrzne Wys. x Szer. x Głeb. mm 270x970x x882x x1050x x1090x x1322x x1322x1134 Wykończenie Blacha stalowa galwanizowana Pobór energii W Prąd pracy Współczynnik odzysku UHi entalpii Współczynnik odzysku temperatury 75 Współczynnik odzysku Hi entalpii % Współczynnik odzysku temperatury 75 Współczynnik odzysku Lo entalpii Współczynnik odzysku temperatury Moc silnika / Ilość W 10 x 2 20 x 2 40 x 2 70 x x x 2 Wyposażenie opcjonalne - Typ wentylatora / Ilość Wentylator osiowy x 2 UHi Przepływ powietrza Hi m 3 /h Lo UHi Ciśnienie statyczne Hi Pa Lo Waga netto kg Sterownik Załączony Wydajność Filtr powietrza Zasilanie Wylot powietrza Zabezpieczenia dla PS400 (zmywalny) 92

90 Budowa (SF800E7) Płytowy wymiennik ciepła Przepustnica Zasada działania (wentylacja) FREE COOLING Zasada działania (wymiana ciepła) ODZYSK ENERGII Wylot powietrza zewnętrze wnętrze Powietrze nawiewane Wylot powietrza zewnętrze wnętrze Powietrze nawiewane E (Wylot powietrza) R 27ºC (Powietrze wewnętrzne) Powietrze zewnętrzne 10ºC Powietrze wewnętrzne 33ºC Powietrze zewnętrzne 29ºC Powietrze wewnętrzne O (Powietrze zewnętrzne) S (powietrze nawiewane) 10ºC 27ºC np. dla chłodzenia w zimie 35ºC 27ºC Wymiary Wszystkie jednostki w mm. SF150E7, SF250E7, SF350E7, SF500E7 E (Wylot powietrza) O (Powietrze zewn.) Tabela wymiarów B C SF150E SF250E SF350E SF500E R (Powietrze wewnętrzne) S (Powietrze nawiewane) 4-13 x 30 Otwór owalny Kanał SF150E7 SF250E7 SF350E7 SF500E7 średnica ø100 ø150 ø200 jedn.: mm E F G H I J K L M N P ø98 ø ø ø ø ø194 ø210 SF800E7, SF1000E7 E (Exhaust ir) O (Outside ir) x 30 Otwór owalny R (Powietrze wewnętrzne) S (Powietrze nawiewane) Kanał SF800E6 SF1000E6 średnica Tabela wymiarów B C E F G H I J K L M N P SF800E ø242 ø258 SF1000E ø250 jedn.: mm Nr Nazwa Ilość 1 Ramka 1 2 Łącznik 4 3 Płytka zaciskowa 1 4 Skrzynka rewizyjna 1 5 Wentylator 2 6 Silnik 2 7 Element wymiany ciepła SF150E7 SF250E7 SF350E7 SF500E7 SF800E7 SF1000E7 8 Filtr 2 9 Przepustnica 1 10 Silnik przepustnicy Element do podwieszania Skrzynka elektryczna 4 1 SF350E7 i SF500E7 posiadają różną lokalizację wentylatorów i silników Przykład instalacji Kanał powietrza zewn. Kołnierz kanału O (Powietrze zewn.) Kołnierz kanału Izolacja Kanał wylotowy E (Wylot powietrza) Kanał nawiewny Śruby montujące Kanał wyciągowy R (Powietrze wewn.) S (Powietrze (Supply ir) nawiewane) Kratka nawiewna Kratka wyciągowa 93

91 Kanałowy wymiennik rewersyjny chłodzenie/grzanie SF-DX SF-DX250E6 SF-DX350E6 SF-DX500E6 SF-DX800E6 SF-DX1000E6 Zestaw odprowadzenia skroplin (opcja, wbudowany) (600mm) DX-DU-E Sterowanie (opcje) Sterownik przewodowy RC-E5 RCH-E3 Sterownik bezprzewodowy RCN-KIT4-E2 SF-DX to wymiennik ciepła umożliwiający kontrolę KXZ poprzez Superlink II. Można go użyć w kombinacji z jednostkami SF (międzystropowe wymienniki regeneracyjne). Istnieje możliwość połączenia SF-DX z jednostkami wewnętrznymi. Indeksy wydajności zgodnie z tabelą poniżej. Całkowity indeks wydajności nie może przekraczać indeksu wydajności jednostki zewnętrznej. Dostępne wszystkie sterowniki używane z KXZ. Również sterowniki centralne i BMS (Superlink II). Zestaw odprowadzenia skroplin dostępny jako opcja. Wybór pomiędzy temperaturą powietrza na powrocie lub nawiewanego do pomieszczenia. O (Powietrze zewnętrzne) E (Wylot powietrza) Wymiennik regeneracyjny R (Powietrze wewnętrzne) SF-DX Czujnik temperatury powietrza S S (Powietrze nawiewne) Czujnik temperatury powietrza R +O wymiennik (chłodz./ogrzew.) SF-DX może chłodzić lub ogrzewać powietrze dostarczane przez wymiennik regeneracyjny innego producenta lub jednostkę SF produkcji MHI. Specyfikacja Wydajność chłodnicza*1 Wydajność grzewcza *2 Indeks wydajności Zasilanie Pobór mocy Prąd pracy Wymiary Wys. x Szer. x Gł. Waga netto Przepływ powietrza Spadek ciśnienia Sterownik (opcje) Przyłącza rurowe W mm kg m3/min Pa mm (cale) SF-DX250E SF-DX350E SF-DX500E6 SF-DX800E6 SF-DX1000E Faza V, 50Hz przewodowy: RC-E5, RCH-E3 bezprzewodowy: RCN-KIT4-E2 Ciecz: ø6.35(1/4") Gaz: ø9.52(3/8") (1) Warunki prezentacji danych Temperatura powietrza R/O Temperatura zewnetrzna Standard Tryb pracy DB WB DB WB *1 27ºC 19ºC 35ºC 24ºC *2 20ºC 7ºC 6ºC ISO-T (2) Jednostki produkowane i testowane w zgodnosci z ISO-T1 UNITRY IR-CONDITIONERS 315 x 452 x x 537 x x 682 x x 822 x 422 Ciecz: ø6.35(1/4") Gaz: ø12.7(1/2") Ciecz: ø9.52(3/8") Gaz: ø15.88(5/8") 94

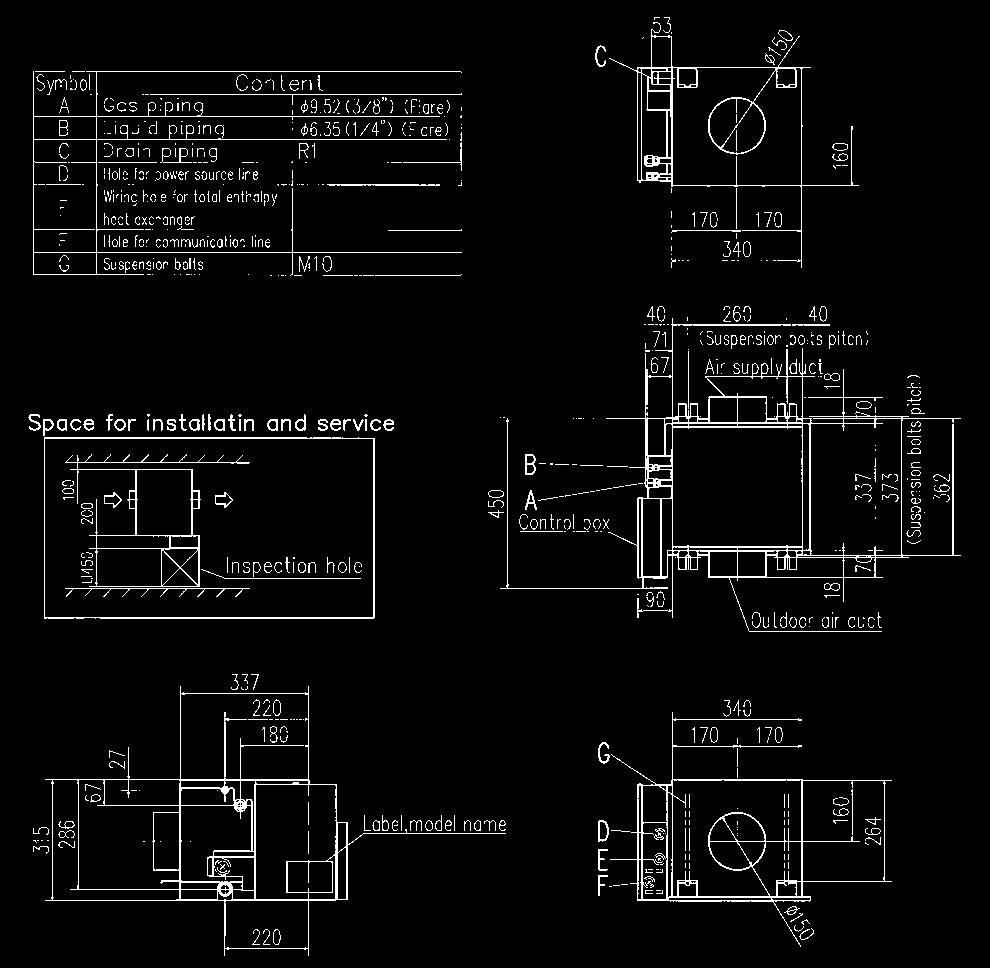

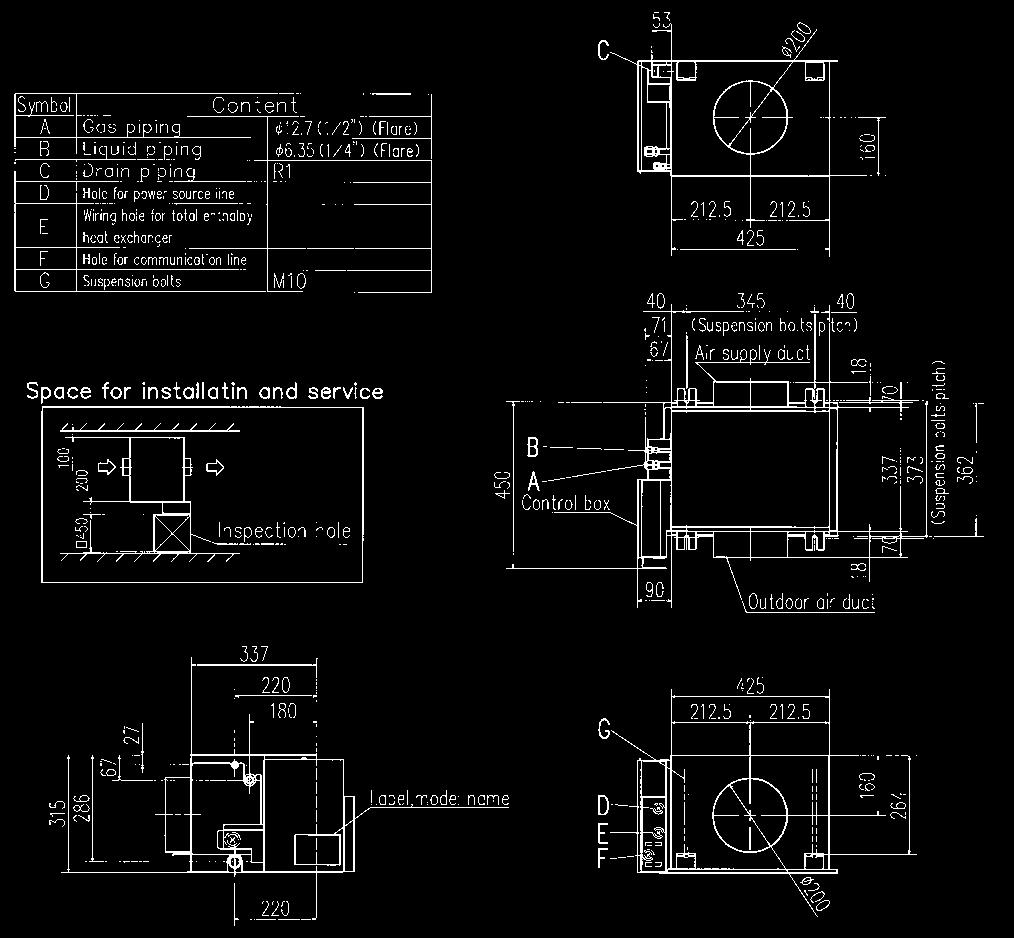

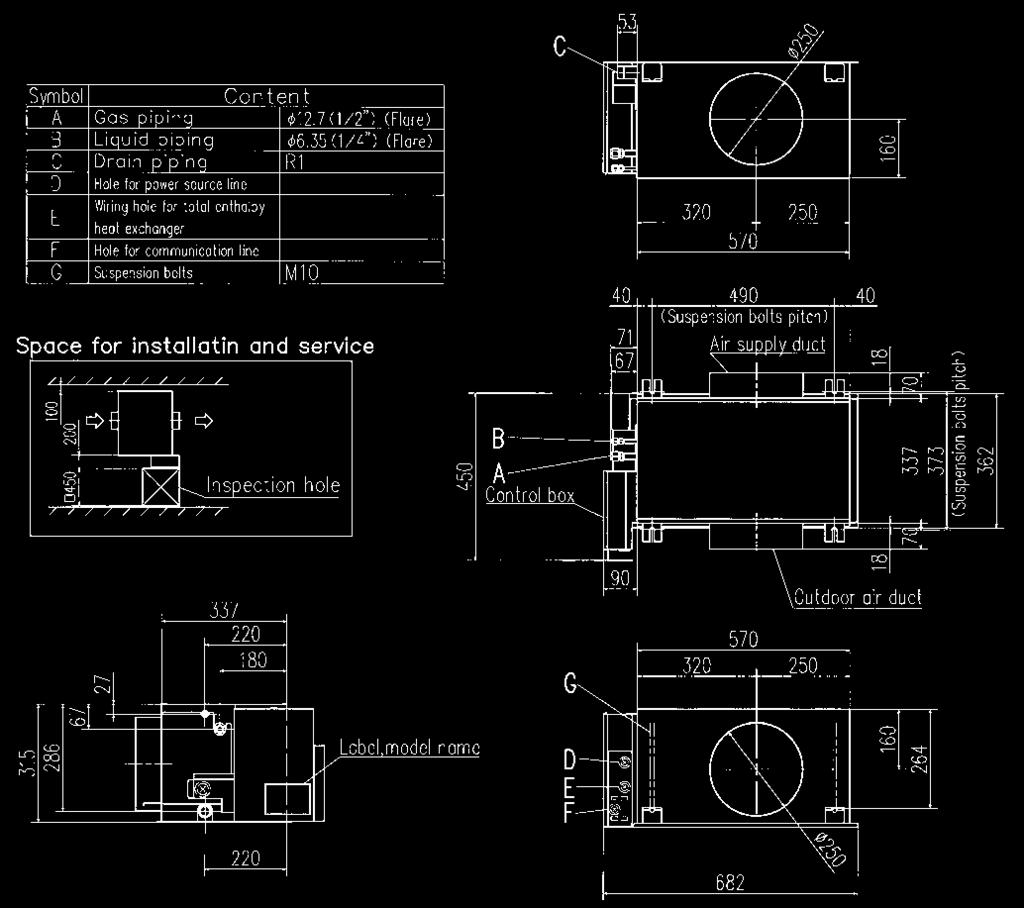

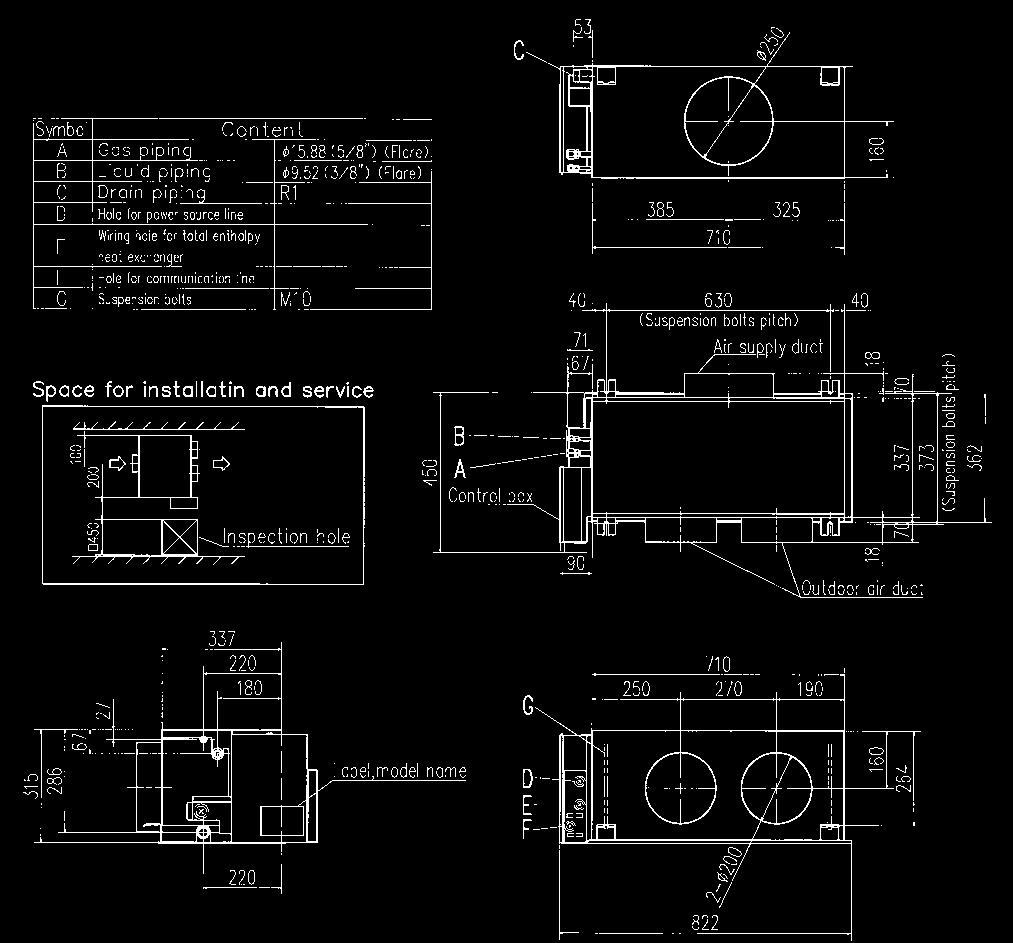

92 Wymiary Wszystkie jednostki w mm SF-DX250E6,350E6 SF-DX500E6 Symbol Opis Rurociąg gazowy Ø9.52 (3/8'') (kielich) B Rurociąg cieczowy Ø6.35 (1/4'') (kielich) C Odprowadzenie skroplin R1 D Zasilanie E Kanał przewodów wymiennika ciepła F Kanał przewodów sygnałowych G Śruby mocujące M10 Przestrzeń montażowa i serwisowa Otwór inspekcyjny Tabliczka informacyjna Skrzynka elektr. Rozstaw śrub mocujących Kanał powietrza nawiewanego Rozstaw śrub mocujących Kanał powietrza zewnętrznego Symbol Opis Rurociąg gazowy Ø12.7 (1/2'') (kielich) B Rurociąg cieczowy Ø6.35 (1/4'') (kielich) C Odprowadzenie skroplin R1 D Zasilanie E Kanał przewodów wymiennika ciepła F Kanał przewodów sygnałowych G Śruby mocujące M10 Przestrzeń montażowa i serwisowa Otwór inspekcyjny Tabliczka informacyjna Skrzynka elektr. Rozstaw śrub mocujących Kanał powietrza nawiewanego Rozstaw śrub mocujących Kanał powietrza zewnętrznego SF-DX800E6 SF-DX1000E6 Symbol Opis Rurociąg gazowy Ø12.7 (1/2'') (kielich) B Rurociąg cieczowy Ø6.35 (1/4'') (kielich) C Odprowadzenie skroplin R1 D Zasilanie E Kanał przewodów wymiennika ciepła F Kanał przewodów sygnałowych G Śruby mocujące M10 Przestrzeń montażowa i serwisowa Otwór inspekcyjny Skrzynka elektr. Rozstaw śrub mocujących Kanał powietrza nawiewanego Rozstaw śrub mocujących Kanał powietrza zewnętrznego Symbol Opis Rurociąg gazowy Ø15.58 (5/8'') (kielich) B Rurociąg cieczowy Ø 9.52 (3/8'') (kielich) C Odprowadzenie skroplin R1 D Zasilanie E Kanał przewodów wymiennika ciepła F Kanał przewodów sygnałowych G Śruby mocujące M10 Przestrzeń montażowa i serwisowa Otwór inspekcyjny Skrzynka elektr. Rozstaw śrub mocujących Kanał powietrza nawiewanego Rozstaw śrub mocujących Kanał powietrza zewnętrznego Tabliczka informacyjna Tabliczka informacyjna 95

93 Moduł do zasilania central wentylacyjnych EEV-KIT EEV-KIT to moduł sterujący z akcesoriami, umożliwiający współpracę systemu KXZ z centralą wentylacyjną (HU) wyposażoną w wymiennik bezpośredniego odparowania. W skład EEV-KIT wchodzą: moduł sterujący oraz elektroniczny zawór rozprężny (EEV) DX-HU Jednostki zewnętrzne KXZ EEV-KIT Zawartość zestawu Moduł sterujący EEV: następujące 2 typy System chłodniczy EEV-Control ssy EEVKIT6-E-M EEVKIT6-E-C Pojedynczy 1 moduł Multi 1 moduł (master) wiele modułów (slave) Zawór rozprężny (EEV): wybierz 1 z 3 typów w zależności od wydajności chłodniczej Typ Wydajność EEV6-71-E EEV6-160-E EEV6-280-E Konfiguracja systemu DX : wymiennik bezpośredniego odparowania Pojedynczy układ chłodniczy EEVKIT6-E-C... z możliwością powielenia Kilka układów chłodniczych EEVKIT6-E-M (1) + EEVKIT6-E-C... z możliwością powielenia (Max32) EEVKIT6-E-C wykorzystywany jest dla układów pojedynczych i powielanych Pojedynczy układ chłodniczy Pojedynczy układ chłodniczy to taki, który może posiadać wiele jednostek zewnętrznych połączonych w jednym obiegu czynnika chłodniczego Istnieją dwa typy systemów EEV-KIT, które można wbudować w pojedynczy system chłodniczy System : z pojedynczym modułem EEV-KIT System B : z wieloma modułami EEV-KIT System System posiada pojedynczy moduł EEV-KIT wbudowany w jedną jednostkę wewnętrzną o wydajności do 10HP System B System, w którym wykorzystano wiele modułów EEV-KIT, wbudowanych w jedną jednostkę wewnętrzną z wieloma wymiennikami ciepła na jednym obiegu czynnika chłodniczego. System ten może być stosowany do central o wydajności do 60HP (dla KXZ), 48HP (dla KXE6) Zestaw EEV Zestaw EEV 2 FN FN Płyta sterująca EEV 2 96

94 Układ chłodniczy Multi 1) Kilka niezaleznych układów chłodniczych 2) Jedna jednostka Master do sterowania całym systemem Zalety Możliwość tworzenia rozbudowanych systemów [max wydajność 896 (jedn. wewn.: 28 x 32)] Oszczędność miejsca Niskie koszty montażu Wysoka efektywność FN Master EEV-KIT Master EEV-Skrzynka kontrolna Sensor (2szt) Czujnik temperatury powietrza powrotnego Thi- Czujnik temperatury powietrza nawiewanego Thi-F WENTYLTOR Slave EEV-KIT #1 Płyta sterująca EEV- Slave Czujnik temperaury wymiennika Sensor x 3 ciepła (Thi-R1,R2,R3) EEV x 1 Zestaw - EEV Filtr Filtr Slave EEV-KIT #2 #3 Płyta sterująca EEV- Slave Czujnik temperaury wymiennika Sensor x 3 ciepła (Thi-R1,R2,R3) EEV x 1 Zestaw - EEV Filtr Filtr System sterowania SUPERLINK II Pojedynczy układ chłodniczy DX-FCU Pojedynczy system Układ chłodniczy Multi SC-DN-E Linia zdalnego sterowania DX-FCU dapter Superlink Pojedynczy system B Slave1 Slave2 KXZ FDT KXZ KXZ SL4 SC-DN-E Linia zdalnego sterowania dapter Superlink Master Slave1 Slave2 DX-FCU Pojedynczy system KXZ KXZ FDT KXZ KXZ SL4 Slave3 DX-HU Slave4 System Multi 97

95 Hydromoduł HMU-KIT HMU-KIT to moduł sterujący HMU (Hydro Module Unit) z wymiennikiem ciepła, pompą wodną i elektronicznym zaworem rozprężnym (EEV) EEV- Set- Zestaw EEV, Wybierz model w zależności od wydajności Typ Wydajność EEV6-160-E 140 EEV6-280-E 280 Grzanie / Grzanie i chłodzenie / Podgrzewanie c.w.u. HMU to elastyczne i efektywne rozwiązanie MHI zaprojektowane dla różnych wymagań w budynku. Szeroki wybór aplikacji i prosta instalacja umożliwiają dopasowanie nawet dla najbardziej złożonych konfiguracji. HMU zaprojektowano do produkcji wody o temp. do 55 C. Powietrze powietrze/powietrze Powietrze lub Dodatkowo Serie KXZE1 lub KXZXE1 Refrigerant Pipe powietrze/woda EEV-SET Płytowy wymiennik ciepła Pompa Linia wodna Zasobnik wody Linia wodna HMU-KIT RC-EX3 Sterownik Centrala wentylacyjna, klimakonwektor, ogrzewanie podłogowe, c.w.u. Funkcje 1. Stała kontrola temperatury wody na wylocie Osiągnięta przez kontrolę częstotliwości sprężarki i otwarcia EEV. Kontrola wydajności HMU w zależności od obciążenia 2. Praca mieszana Możliwa jednoczesna praca HMU i standardowych jednostek wewnętrznych VRF. Możliwość wyboru priorytetu (HMU lub jednostka wewnętrzna) 3. Zabezpieczenie antyzamrożeniowe ktywna ochrona termiczna wymiennika płytowego podczas procesu odszraniania 4. Zewnętrzne sygnały sterujące Sygnał wyjściowy na zewnętrzny system grzewczy Możliwość zmiany temperatury zadanej sygnałem zewnętrznym Sterowanie pracą pompy (ON/OFF) *. HMU zaprojektowano dla aplikacji z zamkniętym obiegiem wody. Podłączenie HMU do systemów otwartych należy wykonać poprzez dodatkowy wymiennik. 98

96 Przykłady zastosowań Systemy grzewcze z HMU i klimatyzacją VRF oferują różnorodne rozwiązania Biura Kluby fitness Domy opieki Restauracje Hotele Szkoły Specyfikacja HMU-KIT Zasilanie 1-faza / V / 50Hz Wydajność nominalna [] 14.0, 28.0 [] 14.0, 28.0 Kompatybilna jednostka zewnętrzna KXZE1, KXZXE1 Wysokość [mm] 100 Wymiary Szerokość [mm] 495 Głębokość [mm] 355 Zakres temperatury wody na wlocie dla chłodzenia Tylko HMU 10~30 [ºC] Nie tylko HMU 10~24 Zakres temperatury wody na wlocie dla ogrzewania Tylko HMU 10~50 [ºC] Nie tylko HMU 20~35 Zakres natężenia przepływu wody [%] 50~100 MIN temperatura wody na wylocie dla chłodzenia Tylko HMU 5 [ºC] NIe tylko HMU 14 MIN temperatura wody na wylocie dla ogrzewania Tylko HMU 55 [ºC] Nie tylko HMU 40 <Dane nominalne dla chłodzenia> <Dane nominalne dla ogrzewania> Temperatura zewnętrzna [ºC] 35ºCDB 7ºCDB/6ºCWB Temperatura wody na wlocie [ºC] Temperatura wody na wylocie [ºC] Natężenie przepływu wody [%] HMU występuje w wydajnościach 14,0 i 28,0. Może współpracować z KXZ, ale ograniczenia są inne niż dla systemów z typowymi jednostkami wewnętrznymi. W systemie pracującym tylko z HMU, minimalna temperatura wody w trybie chłodzenia wynosi 5 C, a maksymalna temperatura wody w trybie grzania +55 C. Podczas pracy mieszanej (HMU i jednostki wewnętrznej VRF), minimalna temperatura wody w trybie chłodzenia wynosi 14 C, a maksymalna temperatura wody w trybie grzania +40 C. Szczegóły podaje dokumentacja techniczna. Wentylacja (przykładowe zastosowanie HMU) HMU może produkować ciepłą lub zimną wodę na potrzeby wymiennika centrali wentylacyjnej (HU) dostarczającej świeże powietrze. W przykładzie pokazanym niżej, powietrze wentylacyjne z tego systemu powinno być wprowadzone na powrocie lub w strefie mieszania. Możliwa jest również aplikacja z wymiennikiem rekuperacyjnym dla obniżenia ilości energii niezbędnej do obróbki powietrza zewnętrznego Jedn. wewn. System wentylacyjny Wymiennik ciepła O Duct S Jednostka zewnętrzna HMU czujnik przepływu naczynie wzbiorcze Odpowietrznik Separator powietrza Zasobnik wody Zawór trójdrożny HMU Pompa wody czujnik przepływu 99

97 Systemy sterowania Sterowniki zalecane dla poszczególnych aplikacji przewodowy jedn. wewn. wszystkie modele sterownik RC-EX3 RC-E5 RCH-E3 bezprzewodowy jedn. wewn. FDT FDTC FDTW sterownik RCN-T-5W-E2 RCN-TC-5W-E2 RCN-TW-E2 jedn. wewn. FDTS FDK22~56 FDK71 sterownik RCN-TS-E2 RCN-K-E2 RCN-K71-E2 jedn. wewn. FDE FDFW inne* sterownik RCN-E-E3 RCN-FW-E2 RCN-KIT4-E2 *FDTQ, FDU, FDUM, FDUT, FDUH Sterownik przewodowy (opcja) RC-EX3 - Zaawansowany panel dotykowy Przyjazny dla użytkownika Nowatorskie rozwiązanie panelu LCD Prosta obsługa - tylko 3 przyciski Ustawianie temperatury co 0,5 C Ekran wyboru funkcji Nowość Czytelny Duży wyświetlacz 3,8 Podświetlany panel Obsługa 12 języków Ekran zmiany temperatury Funkcja Osuszanie Fan Wenetlacja Zmiana funkcji włącz / wyłącz Zmiana temperatury systemy sterowania Serwis Wygoda Komfort Ekonomia i czas Przyciski programowalne F1/F2 Programowalne przyciski F1 i F2 pozwalają na konfigurację ich funkcjonalności jednym z sześciu programów: Tryb High Power Tryb dłuższej nieobecności Tryb oszczędzania energii Ulubione Tryb cichej pracy Czyszczenie filtra Nazwa funkcji Oszczędzanie energii Korekta wydajności urządzenia względem temperatury zewnętrzne, przy zachowaniu komfortu w pomieszczeniu Tryb snu Opóźnienie wyłączenia urządzenia, 30min max. 240 utomatyczny powrót do temp. zadanej utomatyczny powrót do parametrów zadanych po ponownym włączeniu urządzenia Wyłącznik czasowy godzinowy - start Włączenie urządzenia o wyznaczonej godzinie od momentu ustawienia Wyłącznik czasowy godzinowy - stop Wyłączenie urządzenia o wyznaczonej godzinie od momentu ustawienia Wyłącznik czasowy godzinowy start Włączenie urządzenia o wyznaczonej godzinie Wyłącznik czasowy godzinowy - stop Wyłączenie urządzenia o wyznaczonej godzinie Programator tygodniowy Włączenie i wyłączenie urządzenia w harmonogramie tygodniowym 8 nastaw na każdy dzień Programator ograniczenia wartości maksymalnych Programowane czasowe ograniczenie wydajności urządzenia. 5 stopni regulacji. Tryb pracy podczas nieobecności Program temp. zadanej i prędkości wentylatora dla trybu chłodzenia/grzania włączany po opuszczeniu pomieszczenia. Wyświetlacz dotykowy Wyświetlacz o przekątnej 3,8. Indywidualne ustawienie kierownic nawiewu Indywidualne ustawienie i wizualizacja ustawienia kierownic nawiewu. utomatyczna prędkość wentylatora * 1 utomatyczne dostosowanie prędkości wentylatora, celem osiągnięcia maksymalnego komfortu temperaturowego. Ustawienie temperatury Ustawienie temperatury zadanej z dokładnością do 0,5 C. Cicha praca jednostki zewnętrznej Programowalny czas trybu cichej pracy urządzenia. Przyciski F1, F2* 1 Przypisanie funkcjonalności przyciskom F1 i F2. Ustawienia użytkownika * 1 Indywidualnie zaprogramowane preferencje użytkownika. Regulacja jasności diody 10 stopni regulacji natężenia oświetlenia diody. Ustawienie kontrastu Dostosowanie kontrastu wyświetlacza do preferencji użytkownika. High power Intensywne chłodzenie/grzanie. Jasność wyświetlacza Dostosowanie jasności wyświetlacza do preferencji użytkownika. Ustawienia administrator Ustawienia dostępne po zalogowaniu się do sterownika. Nastawy graniczne Ustawienie i max. temperatry, możliwej do ustawienia z poziomu użytkownika. Zewnętrzne sygnały Przypisanie funkcji złącza jednostki wewnętrznej Wybór języka menu Możliwość wybrania jednego z 12 języków menu. Standardowo polski. Kody alarmowe Wyświetlanie kodu alarmu Dane operacyjne Odczyt parametrów pracy urządzenia Brudny filtr Ostrzeżenie o brudnym filtrze powietrza Spręż dyspozycyjny Nastawa sprężu dyspozycyjnego Backup Control Sterowanie dwoma urządzeniami naprzemiennie oraz kaskadowo Nowość Nowość Nowość Nowość Nowość Nowość Opis *1 Funckja niedostępna gdy podłączony jest sterownik centralny. 100

98 Sterowanie bezprzewodowe (opcja) Sterowanie bezprzewodowe można uzyskać poprzez montaż odbiornika sygnału sterującego w narożniku panela dekoracyjnego (bez demontażu). RCN-T-5W-E2 RCN-TC-5W-E2 RCN-TW-E2 RCN-TS-E2 RCN-K-E2, RCN-E-E3 RCN-FW-E2 RCN-K71-E2 RCN-KIT4-E2 * Sterowania bezprzewodowego nie stosuje się do jednostek z indywidualnym sterowaniem kierownicą powietrza. Przy zastosowaniu sterowania bezprzewodowego i RCH-E3 wentylator może pracować tylko w 3 trybach (Hi-Me-Lo). Sterownik przewodowy z programatorem tygodniowym (opcja) RC-E5 Sterownik RC-E5 umożliwia wygodną obsługę, precyzję wyboru nastaw oraz szybki odczyt z wyświetlacza LCD. Licznik czasu pracy dla ułatwienia prac serwisowych Sterownik zapamiętuje najważniejsze parametry pracy urządzenia, dzięki czemu możliwe jest ich odtworzenie w przypadku awarii. Zlicza również ilość godzin pracy urządzenia po przeprowadzeniu konserwacji. Programator tygodniowy dostępny jako standard Standardowe wyposażenie sterownika w funkcję programatora tygodniowego umożliwia zaprogramowanie pracy urządzenia na 7 dni. Dozwolone są maksymalnie 4 operacje start/stop w ciągu doby. Programator umożliwia również zaprogramowanie zmian temperatury. Działanie programatora Czas STRT STOP Program-1 Program-2 Program-3 Program-4 Temperatura w pomieszczeniu kontrolowana przez czujnik umieszczony w sterowniku Czujnik temperatury powietrza w pomieszczeniu umieszczony jest w górnej części obudowy sterownika. Rozwiązanie to zapewnia dużą czułość czujnika, a co za tym idzie precyzyjną kontrolę parametrów pracy urządzenia. Zmiany zakresu temperatur pracy RC-E5 umożliwia oddzielne zadanie dolnej i górnej temperatury granicznej. Zmieniając zakres temperatur, zapewniamy oszczędną pracę urządzenia przez uniknięcie zbyt intensywnego ogrzewania lub chłodzenia. górna granica dolna granica Zmienny zakres 20~30 C (dla funkcji ogrzewania) 18~26 C (dla funkcji chłodzenia) systemy sterowania Prosty sterownik hotelowy (opcja) Czujnik temperatury (opcja) RCH-E3 (przewodowy) Sterownik zaprojektowany z myślą o obiektach hotelowych. Prosta, domyślna obsługa, sterowanie ograniczone do podstawowych funkcji: włącz/wyłącz, wybór trybu pracy, nastawy temperatury oraz praca wentylatora. Do 16 jednostek Sterowanie indywidualne max 16 jednostkami wewnętrznymi poprzez wybranie numeru jednostki wewnętrznej z poziomu sterownika. Sterownika RCH-E3 nie stosuje sie do jednostek z indywidualnym sterowaniem kierownicą powietrza. Przy zastosowaniu RCH-E3 wentylator może pracować tylko w 3 trybach (Hi-Me-Lo). UTO restart Funkcja umożliwia automatyczne wznowienie pracy jednostki wewnętrznej po zaniku napięcia lub włączeniu wyłącznika głównego zasilania, z zachowaniem ostatnich nastaw. SC-THB-E3 W przypadkach, kiedy czujnik temperatury powietrza w pomieszczeniu (w jednostce wewnętrznej lub w sterowniku przewodowym) nie wskazuje właściwej temperatury lub indywidualne sterowanie temperaturą w każdym pomieszczeniu nie jest wymagane, umieść czujnik SC-THB-E3 w wybranym miejscu pomieszczenia. 8m 101

99 Systemy sterowania SUPERLINK - MHI połączyło prostotę instalacji z zaawansowaną kontrolą, zapewniając właścicielom i użytkownikom budynku system monitoringu i zarządzania instalacją klimatyzacji. Jednocześnie jest to nieocenione narzędzie i źródło informacji o pracy systemu dla ekip instalacyjnych i serwisowych. SUPERLINK-II, zaawansowana technologia szybkiej transmisji danych oferowana przez MHI, pozwala na połączenie w sieci do 128 jednostek wewnętrznych i 32 jednostek zewnętrznych. Producent oferuje szeroką gamę sterowników, dedykowanych mniejszym i większym układom, jak również umożliwiających komunikację z istniejącymi systemami zarządzania. Pojedyncze urządzenia (split) produkcji MHI mogą również być podłączone w systemie SUPERLINK-II (z użyciem adaptera SC-DN-E) Sterownik centralny SC-SL4-,-B Monitoring (Przeglądarka) Sterownik centralny SC-SL2N-E Centralne sterowanie maksymalnie 64 jednostkami wewnętrznymi. Możliwa współpraca z zewnętrznym programatorem tygodniowym bez konieczności użycia dodatkowego interfejsu. interfejs Web i interfejs BCnet SC-WBGW256 systemy sterowania Building Management System Host interfejs LonWorks SC-LGWNB Sterownik centralny SC-SL4-E/BE Sterownik centralny SC-SL1N-E DPTER SUPERLINK (PŁYTK SC-DN-E) Używany w celu wykorzystania możliwości SUPERLINK (sterowniki centralne SC-SL1N-E, SC-SL2N-E, itp.) do kontroli pojedynczych urządzeń. podłączenie do sieci SUPERLINK MVVS mm 2 LED2 Run bnormal adapter SL E LED3 B X Y niebieski niebieski czarny biały B X Y ON OFF SW3 ustawienia Master / Slave SW1 SW2 adres SUPERLINK [000]-(127) podłączenie do portów sterownika (istotna polaryzacja) (długość przewodów do 600 m). 200 m lub krótsza 300 m lub krótsza 400 m lub krótsza 600 m lub krótsza 0.5 mm 2 x 2 żyły 0.75 mm 2 x 2 żyły 1.25 mm 2 x 2 żyły 2.0 mm 2 x 2 żyły 102

100 Jednostki zewnętrzne seria Micro KXZ Oświetlenie Wentylator Multi-KX6/KXZ SC-GIFN-E Sterowanie indywidualne On/Off Jednostki zewnętrzne KXZ Multi-KX6/KXZ Kombinacja jednostek zewnętrznych KXZ Multi-KX6/KXZ ze sterowaniem indywidualnym systemy sterowania 3 żyły + uziemienie dla połączenia jednostek wewnętrznych i zewnętrznych 3 żyły + uziemienie dla połączenia jednostek wewnętrznych i zewnętrznych 3 żyły + uziemienie dla połączenia jednostek wewnętrznych i zewnętrznych 3 żyły + uziemienie dla połączenia jednostek wewnętrznych i zewnętrznych Seria RC sterownik bezprzewodowy SC-DN-E SC-DN-E SC-DN-E SC-DN-E SC-BIKN2-E jest konieczny do podłączenia sterownika bezprzewodowego 103

101 Systemy sterowania Sterownik Centralny SC-SL4-E/BE Łatwa intuicyjna obsługa. Czytelny, 9-calowy kolorowy wyświetlacz LCD i panel dotykowy. Możliwość sterowania, monitoringu i funkcje serwisowe dla maksymalnie 128 jednostek wewnętrznych. mogą być sterowane i monitorowane indywidualnie, jako grupy jednostek lub jako bloki grup. Dostępne funkcje pokazuje tabela niżej. Schemat systemu Maksymalnie 128 jednostek wewnętrznych 1 faza C V 50/60Hz Kontrola Włącz / Wyłącz Stan pracy Roczne bloku Funkcja (chłodz./ogrzewanie/wentylacja) Funkcja Bieżący dzień grupy Temperatura zadana Temperatura zadana Dzień specjalny jednostki Pozwolenie na pracę Temp. w pomieszczeniu Ustawienia daty i godziny Prędkość wentylatora Stan pracy (funkcja aktywna/nieaktywna) Historia błędu Kierunek nawiewu Prędkość wentylatora Rozliczenie kosztów energii (okres) Reset Funkcja Demand (3 kroki) Kierunek nawiewu Filter sign Rozliczenie kosztów energii (okres narastający) Ethernet 10 BSE-T/ 100BSE-TX Przeglądarka internetowa HUB Wyjście STRT Wyjście BŁĄD Wyjście DEMND (bezpotencjałowe) Wyjście STOP (bezpotencjałowe) Wejście watomierza (bezpotencjałowe) systemy sterowania waryjne zatrzymanie urządzenia Konserwacja Funkcja Demand Ustawianie harmonogramu Dla każdej grupy Możliwe jest ustawienie harmonogramów pracy jednostek z danej grupy. Dla każdego dnia tygodnia można ustawić szesnaście harmonogramów obejmujących czas pracy (w minutach), liczbę uruchomień/zatrzymań, tryb, wyłączenia sterowników przewodowych i nastawy temperatury. Harmonogram roczny Sterownik umożliwia również ustawienie harmonogramu rocznego. Możliwe jest zdefiniowanie dni tygodnia, świąt, dni specjalnych. Roczny harmonogram pracy ustawiany jest dla każdej grupy. Historia czasu pracy Sterownik umożliwia sprawdzenie historii czasu pracy każdej z grup dla chłodzenia i ogrzewania osobno. Historia alarmów Duży wyświetlacz LCD Sterownik SC-SL4-E/BE umożliwia wyświetlenie historii (maks. 300 ostatnich) alarmów poszczególnych urządzeń, które mogą być eksportowane do pliku CSV. W nowej wersji sterownika zwiększony został rozmiar ekranu z 7 do 9 cali. 250mm Dzięki wykorzystaniu kontrastowych kolorów oznaczeń grup, obsługa sterownika stała się prosta i intuicyjna. Oznaczenia kolorów: 172mm 9 23mm Zielony: praca Niebieski: praca wstrzymana Czerwony: usterka Żółty: błąd komunikacji Szary: brak grupy 104

102 Plan pomieszczeń Import podkładu graficznego (plik JPEG) Zarządzanie przez przeglądarkę WWW Możliwość monitoringu i sterowania maksymalnie 128 jednostkami wewnętrznymi (maks. 128 grup) za pomocą komputera lub urządzenia mobilnego. Internet Explorer Możliwość dowolnego rozmieszczenia ikon grup Tablet PC Przykład Monitorowanie i obsługa klimatyzatorów w sali wykładowej Sala wykładowa Pokój administracyjny 3 poziomy kontroli zapotrzebowania z 2 zewnętrznych wejść Blok zacisków okablowania zewnętrznego Zasilacz Zasilacz System Super Link 3 Zasilacz V C 50/60Hz Poziom zapotrzebowania Pamiętaj, aby użyć terminali akcesoriów (L) Wynik operacji (O1) Wyjście błąd (O2) Wejście Stop (l1) Wejście sygnału żądania (l2) Wejście sygnału żądania (l3) System Super Link 1 System Super Link 2 Kontrola Ustawienia temperatury Tryb pracy Centralny/ Zdalny Ustawienia temperatury Tryb pracy Centralny/ Zdalny Ustawienia temperatury Tryb pracy Centralny/ Zdalny Ustawienia temperatury Tryb pracy 0 Normalna Brak Ustawienia dla D1 Ustawienia dla D2 Ustawienia dla D3 Przesunięcie temperatury Przesunięcie Centralny Wentylator (1 etap) Wentylator Centralny Wentylator Centralny Wentylator (2 etap) Wentylator Centralny Wentylator Centralny Wentylator Centralny Poziom zapotrzebowania 1 - Każda jednostka wewnętrzna ustawiona na D1 (poziom zapotrzebowania 1) ma nastawę temperatury przesuniętą o + 2 C w trybie chłodzenia lub -2 C w trybie ogrzewania i nie można jej obsługiwać za pomocą lokalnego sterownika Poziom zapotrzebowania 2 - Każda jednostka wewnętrzna ustawiona na D1 lub D2 przechodzi w tryb tylko wentylatora i nie można jej obsługiwać za pomocą lokalnego pilota Poziom zapotrzebowania 3 - Każda jednostka wewnętrzna ustawiona na D1 lub D2 lub D3 przełącza się na tryb tylko dla wentylatora i nie można jej obsługiwać za pomocą lokalnego pilota zdalnego sterowania Rozliczenie kosztów energii elektrycznej (tylko SC-SL4-BE) SC-SL4-BE generuje informacje o zużyciu energii dla każdej jednostki wewnętrznej, każdej grupy i każdego systemu SUPERLINK-II. Dane transmitowane są przez port USB, mogą być edytowane przez oprogramowanie dostarczone ze sterownikiem centralnym. Zapisywanie danych Oprogramowanie (kalkulacja) Ilość wejść (podział energii) Ilość podłączonych jednostek wewnętrznych SC-SL4-BE USB / LN Standard 8 systemów 128 Temp. otoczenia podczas pracy Zasilanie Zużycie energii Wymiary zewnętrzne (Wys. x Szer. x Głęb.) Waga netto Maksymalna ilość jednostek zewnętrznych Panel dotykowy LCD Sygnał wejściowy SL Wejście watomierza* Wyjście Wejście Wejście alarm (pożar)* Wejście Demand * Centralny/ Zdalny SC-SL4-E/SC-SL4-BE 0 ~ 40 o C 1 Faza V 50/60Hz 9W 172mm x 250mm x 23 (+70) mm 2.0kg maksymalnie 128 jednostek kolorowy wyświetlacz, szerokość 9 cali 1 systemy 8 x, 80ms lub więcej 1 x, bezpotencjałowe 2 x, bezpotencjałowe Wyjście praca 1 x, maks. prąd znamionowy 40 m, 24 V 1 x, maks. prąd znamionowy 40 m, 24 V Wyjście błąd Normalnie zamknięte * Zasilanie odbiornika DC 12V (10m). Obliczenia obciążenia klimatyzatora oparte są na międzynarodowych standardach OIML. systemy sterowania 105

103 Systemy sterowania SC-SL1N-E Grupowe lub indywidualne włączenie/wyłączenie maksymalnie 16 jednostek wewnętrznych. Uproszczone sterowanie centralne. 1. SC-SL1N-E to jedna z opcji wspomagających System SUPERLINK-II z użyciem 2-żyłowego przewodu sterującego (bez polaryzacji). 2. Umożliwia włączenie/wyłączenie i monitoring maksymalnie 16 jednostek wewnętrznych za pomocą 16 klawiszy funkcyjnych na klawiaturze konsoli. 3. Na wyświetlaczu widoczne są adresy jednostek pracujących oraz zatrzymanych z powodu awarii (błędu). 4. Możliwość jednoczesnego włączenia/wyłączenia urządzeń za pomocą jednego przycisku. 5. Do sieci SUPERLINK-II może być podłączonych do 12 sterowników SC-SL1N-E (składający się z max. 128 jednostek wewnętrznych). 6. Funkcja restartu umożliwia automatyczne uruchomienie urządzeń po przerwie w zasilaniu z zadanymi wcześniej nastawami. SC-SL2N-E Centralne sterowanie grupą maksymalnie 64 jednostek 1. Umożliwia współpracę z zewnętrznymi programatorami tygodniowymi bez konieczności użycia dodatkowych interfejsów komunikacyjnych. 2. Oprócz możliwości jednoczesnego włączenia/wyłączenia i monitoringu 64 jednostek podzielonych na maksymalnie 16 grup, konsola pozwala również na włączenie/wyłączenie, zmianę trybu pracy i nastaw pojedynczych jednostek lub grup jednostek. 3. Funkcja restartu umożliwia automatyczne uruchomienie urządzeń po przerwie w zasilaniu z zadanymi wcześniej nastawami. 4. Ilość sterowników, które można podłączyć do jednej sieci pokazuje przykładowo schemat poniżej. 5. Nie ma znaczenia miejsce ich włączenia do sieci (w sąsiedztwie jednostek wewnętrznych lub zewnętrznych), co znacznie obniża koszty instalacji oraz ilość przewodów elektrycznych. systemy sterowania Przykład zastosowania SC-SL2N E SC-GIFN-E Interfejs Stosując SC-GIFN-E wraz ze sterownikami centralnymi SC-SL1N-E, SC-SL2N-E lub SC-SL4-E/BE, można włączyć/wyłączyć oraz monitorować stan pracy i awarii urządzeń zewnętrznych: wentylator, oczyszczacz powietrza itp. SL1N-E Płyta drukowana SW1 SW2 SW3 dziesiętne pierwsze setne Przełącznik adresowania Ustawiony adres, będzie adresem dla: SC-SL1N-E, SC-SL2N-E, SC-SL4-E/BE Terminal przyłączeniowy 51X 52 52R B C V Wejście sygnału błędu Sygnał wejściowy Net work Wyjście sygnału Start-Stop Porty komunikacji sieciowej Do podłączenia: SC-SL1N-E, SC-SL2N-E, SC-SL4-E/BE Wymiary zewnętrzne: H120 x W215 x D25+35 mm 106

104 <Building Management Systems> SC-WBGW256 (Brama internetowa+brama BCnet) na zamówienie SC-WBGW256 umożliwia sterowanie i nadzór maksymalnie 256 komórek (niektóre z nich mogą mieć dwie lub więcej jednostek wewnętrznych; całkowita ilość jednostek wewnętrznych nie może przekraczać 256) w sieci komputerowej z wykorzystaniem bramy Superlink II. Prostotę instalacji zapewnia brak wymagań dot. specjalistycznego oprogramowania, system obsługiwany jest poprzez przeglądarkę internetową. Energooszczędny procesor oraz pamięć typu flash zapewniają pojemną przestrzeń na dane i wysoką niezawodność (brak części ruchomych, jak np. wentylatory itp.). Funkcja filtrowania adresów IP w połączeniu z trójpoziomowym uwierzytelnianiem użytkowników gwarantują bezpieczeństwo. Ponadto, SC-WBGW256 można używać jako interfejs konwertujący protokół Superlink II Mitsubishi Heavy Industries na kod BCnet i zarządzać zać systemem klimatyzacyjnym MHI z poziomu systemu BMS. [ W przypadku bramy internetowej ] 1 system SUPERLINK II Przeglądarka internetowa HUB 128 komórek 128 jedn. Ethernet 10 BSE-T/ 100BSE-TX waryjne zatrzymanie DI1 sygnał Watomierz z wejściem impulsowym (styki beznapięciowe x 8) 128 komórek SC-DN-E 2 system SUPERLINK II 128 jedn. Komórka Wymagania: Windows 7 lub wyższy Rozdzielczość monitora 1364 x 768. Użytkownik może zarządzać maksymalnie 1024 jednostkami, podłączając cztery urządzenia!! [ W przypadku bramy BCnet ] Ethernet 10 BSE-T/100BSE-TX BCnet I/P Protocol. waryjne zatrzymanie DI1 Watomierz z wejściem impulsowym (styki beznapięciowe x8) Oświetlenie Czujniki alarmowe sygnał 128 grup 128 grup SC-DN-E 1 system SUPERLINK-II 128 jedn. 2 system SUPERLINK-II 128 jedn. Komórka Przeglądarka internetowa HUB systemy sterowania Interfejs komunikacyjny SC-LGWNB na zamówienie SC-LGWNB to interfejs umożliwiający komunikację Superlink-II z LonWorks. Funkcje sterowania i monitorowania systemu klimatyzacyjnego dla maksymalnie 96 jednostek wewnętrznych można zintegrować z centralnym sterownikiem za pośrednictwem BMS. 1 system SUPERLINK- 48 jedn. 2 system SUPERLINK- Oświetlenie SC-DN-E 48 jedn. LonWorks network (FTT-10) Czujniki alarmowe 107

105 Systemy sterowania Interfejs BMS dla urządzeń Mitsubishi Heavy Industries Integracja MHI KXZ z KNX przez Superlink II MH-C-KNX-48 Max 48 jednostek wewnętrznych /Superlink I & II MH-C-KNX-128 Max 128 jednostek wewnętrznych /Superlink II Ekran dotykowy larm Żaluzje okienne Oświetlenie Zarządzanie energią HVC ZINTEGROWNY INTERFEJS systemy sterowania Dwukierunkowy: monitoring i sterowanie Niezawodny hardware Bezpośrednie podłączenie do KNX TP-1 BUS Niezależna komunikacja Zasilanie: 230 VC 50/60Hz Obudowa do montażu na ścianie Integracja MHI KXZ z Modbus przez Superlink II MH-C-MBS-48 Max 48 jednostek wewnętrznych /Superlink I & II MH-C-MBS-128 Max 128 jednostek wewnętrznych /Superlink II MODBUS SCD HMI Sterowniki ZINTEGROWNY INTERFEJS Dwukierunkowy: monitoring i sterowanie Niezawodny hardware Modbus TCP lub Modbus RTU RS-485/RS-232 Niezależna komunikacja Zasilanie: 230 VC 50/60Hz Obudowa do montażu na ścianie 108

106 Integracja PC z KNX/EIB MH-RC-KNX-1i Przykład: Układ Master Przykład: Układ Slave Ekran dotykowy Ekran dotykowy Żaluzje okienne Zarządzanie energią Żaluzje okienne Zarządzanie energią RC-E5 Protokół: KNX TP-1 bus Wymiary: 71 x 71 x 27 mm Zewnętrzne zasilanie: niewymagane larm Oświetlenie HVC larm Oświetlenie HVC Integracja PC z Modbus MH-RC-MBS-1 Przykład: Układ Master MODBUS Przykład: Układ Slave MODBUS Protokół: Modbus RTU (RS-485) Wymiary: 93 x 53 x 58 mm Zewnętrzne zasilanie: niewymagane SCD HMI Sterowniki RC-E5 SCD HMI Sterowniki systemy sterowania Integracja PC z EnOcean MH-RC-ENO-1i/1iC Przykład: Układ Master Przykład: Układ Slave RC-E5 Protokół: EnOcean 1i: 868MHz@EU 1iC: 315MHz@US, SI Wymiary: 100 x 70 x 28 mm PC : MH-RC-WIFI-1 109

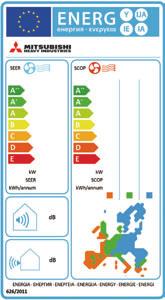

107 Etykiety energetyczne [dla terytorium Unii Europejskiej oraz EE] Kilka radykalnych zmian konstrukcyjnych znacznie podniosło efektywność energetyczną oraz zapewniło ochronę środowiska naturalnego. ETYKIETY ENERGETYCZNE Wskaźniki SEER oraz SCOP zostały zdefiniowane w rozporządzeniach europejskich. Nr 626/2011 z maja 2011 (etykiety energetyczne klimatyzatorów) Nr 206/2012 z marca 2012 (wymagania dla klimatyzatorów i wentylatorów przenośnych) Oczekuje się, że łączne efekty wymogów ekoprojektu, w odniesieniu do etykiet efektywności energetycznej dla klimatyzatorów, przyniosą do 2020 r. oszczędności energii elektrycznej wynoszące 11 TWh rocznie w porównaniu ze scenariuszem zakładającym niepodejmowanie żadnych działań. Efektywność sezonowa stanowi nową platformę porównawczą rzeczywistej efektywności urządzeń w procesach chłodzenia i ogrzewania. Nowy system oznaczania efektywności sezonowych urządzeń opiera się m.in. na definicjach wskaźników: SEER Wskaźnik sezonowej efektywności energetycznej - oznacza całościowy wskaźnik efektywności energetycznej urządzenia, reprezentatywny dla całego sezonu chłodniczego, obliczany jako stosunek referencyjnego rocznego zapotrzebowania na chłód do rocznego zużycia energii elektrycznej na potrzeby chłodzenia. Wyeliminowanie ołowiu z połączeń lutowanych Dyrektywa RoHS RoHS: Restriciton of Hazardous substances (Ograniczenie stosowania niektórych niebezpiecznych substancji) W celu ograniczenia emisji szkodliwych substancji do środowiska naturalnego, we wszystkich modelach urządzeń wyeliminowano ołów z połączeń lutowanych. W praktyce zastosowanie połączeń lutowanych bez użycia ołowiu wiąże się z koniecznością stosowania wyższych temperatur lutowania, co może mieć niekorzystny wpływ na jakość elementów elektronicznych. Pozbawione ołowiu połączenia lutowane opracowane przez inżynierów MHI zapewniają jednak najwyższą jakość i niezawodność. Zastosowanie czynnika chłodniczego Wszystkie modele urządzeń MHI pracują z ekologicznym czynnikiem chłodniczym R410, charakteryzującym sie zerowym potencjałem niszczenia warstwy ozonowej. Oszczędność energii Najwyższa wydajność i znaczne oszczędności energii zostały osiągnięte m.in. poprzez optymalizację wymiennika ciepła, zastosowanie wydajnych sprężarek z silnikiem na prąd stały itp. SCOP Wskaźnik sezonowej efektywności - oznacza całościowy wskaźnik efektywności urządzenia, reprezentatywny dla całego wyznaczonego sezonu ogrzewczego (wartość wskaźnika SCOP odnosi się do wyznaczonego sezonu ogrzewczego), obliczany jako stosunek referencyjnego rocznego zapotrzebowania na ciepło do rocznego zużycia energii elektrycznej na potrzeby ogrzewania. Jednostka zewnętrzna FDC121KXZEN1 FDC121KXZES1 FDC140KXZEN1 FDC140KXZES1 FDC155KXZEN1 FDC155KXZES1 FDC224KXZME1 SEER / SCOP (Jednostka zewnętrzna) 8.15 / / / / / / / 4.55 Jednostka zewnętrzna FDC280KXZME1 FDC335KXZME1 FDC280KXZE1 FDC335KXZE1 FDC400KXZE1 FDC450KXZE1 FDC475KXZE1 SEER / SCOP (Jednostka zewnętrzna) 6.03 / / / / / / / 4.31 Jednostka zewnętrzna FDC500KXZE1 FDC560KXZE1 FDC224KXZXE1 FDC280KXZXE1 FDC335KXZXE1 FDC224KXZRE1 FDC280KXZRE1 SEER / SCOP (Jednostka zewnętrzna) 7.29 / / / / / / / 4.02 Jednostka zewnętrzna FDC335KXZRE1 FDC400KXZRE1 FDC450KXZRE1 FDC475KXZRE1 FDC500KXZRE1 FDC560KXZRE1 FDC615KXZRE1 SEER / SCOP (Jednostka zewnętrzna) 7.00 / / / / / / / 4.34 Jednostka zewnętrzna FDC670KXZRE1 FDC224KXZPE1 FDC280KXZPE1 FDCR224KXE6 FDCR280KXE6 SEER / SCOP (Jednostka zewnętrzna) 5.78 / / / / / 4.54 Produkty napełnione są fluorowanym czynnikiem chłodniczym R410, wymienionym w Rozporządzeniu Parlamentu Europejskiego Nr 517/
