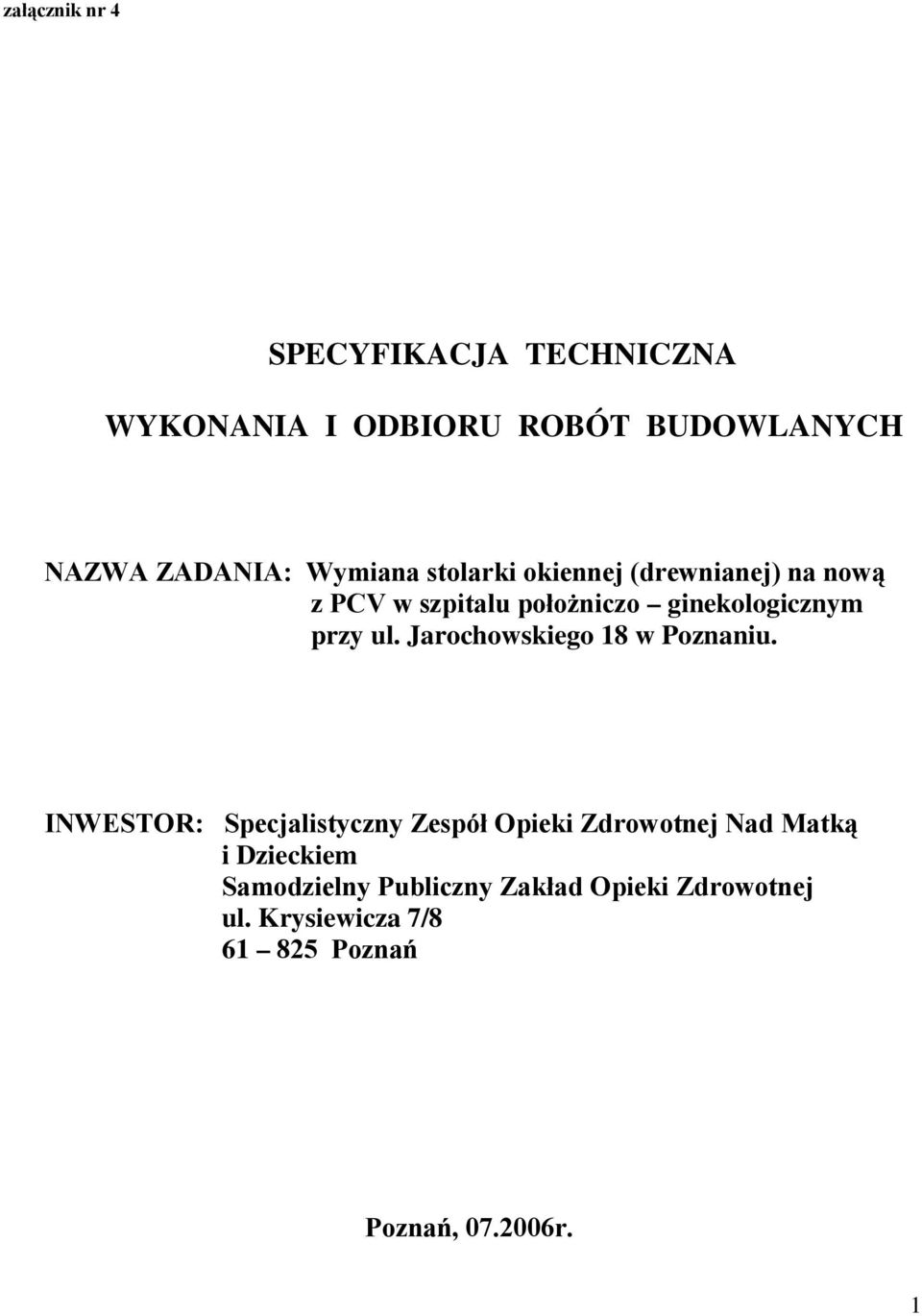

1 załącznik nr 4 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH NAZWA ZADANIA: Wymiana stolarki okiennej (drewnianej) na nową z PCV w szpitalu połoŝniczo ginekologicznym przy ul. Jarochowskiego 18 w Poznaniu. INWESTOR: Specjalistyczny Zespół Opieki Zdrowotnej Nad Matką i Dzieckiem Samodzielny Publiczny Zakład Opieki Zdrowotnej ul. Krysiewicza 7/ Poznań Poznań, r. 1

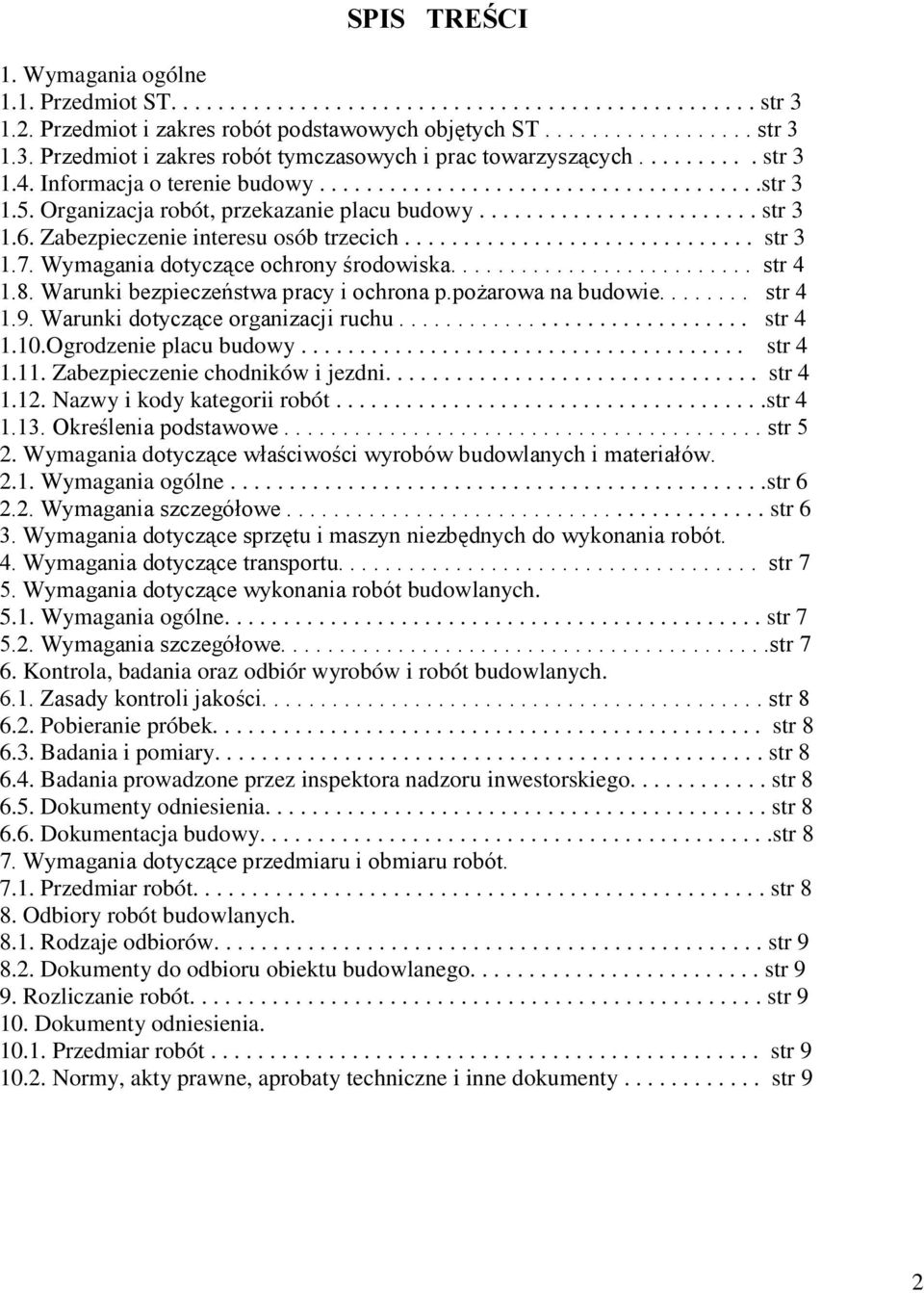

2 SPIS TREŚCI 1. Wymagania ogólne 1.1. Przedmiot ST str Przedmiot i zakres robót podstawowych objętych ST str Przedmiot i zakres robót tymczasowych i prac towarzyszących str Informacja o terenie budowy str Organizacja robót, przekazanie placu budowy str Zabezpieczenie interesu osób trzecich str Wymagania dotyczące ochrony środowiska str Warunki bezpieczeństwa pracy i ochrona p.poŝarowa na budowie str Warunki dotyczące organizacji ruchu str Ogrodzenie placu budowy str Zabezpieczenie chodników i jezdni str Nazwy i kody kategorii robót str Określenia podstawowe str 5 2. Wymagania dotyczące właściwości wyrobów budowlanych i materiałów Wymagania ogólne str Wymagania szczegółowe str 6 3. Wymagania dotyczące sprzętu i maszyn niezbędnych do wykonania robót. 4. Wymagania dotyczące transportu str 7 5. Wymagania dotyczące wykonania robót budowlanych Wymagania ogólne str Wymagania szczegółowe str 7 6. Kontrola, badania oraz odbiór wyrobów i robót budowlanych Zasady kontroli jakości str Pobieranie próbek str Badania i pomiary str Badania prowadzone przez inspektora nadzoru inwestorskiego str Dokumenty odniesienia str Dokumentacja budowy str 8 7. Wymagania dotyczące przedmiaru i obmiaru robót Przedmiar robót str 8 8. Odbiory robót budowlanych Rodzaje odbiorów str Dokumenty do odbioru obiektu budowlanego str 9 9. Rozliczanie robót str Dokumenty odniesienia Przedmiar robót str Normy, akty prawne, aprobaty techniczne i inne dokumenty str 9 2

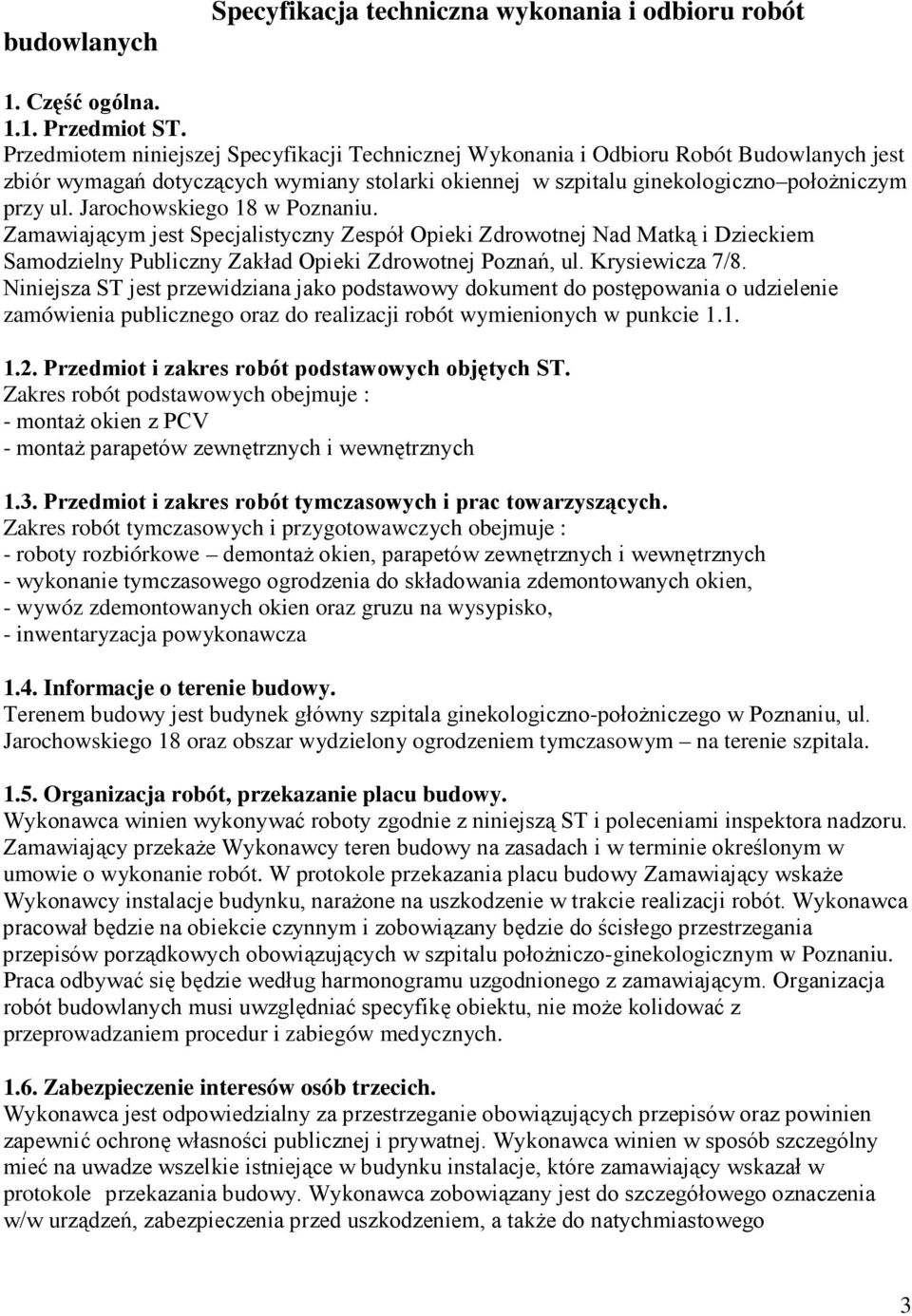

3 budowlanych Specyfikacja techniczna wykonania i odbioru robót 1. Część ogólna Przedmiot ST. Przedmiotem niniejszej Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych jest zbiór wymagań dotyczących wymiany stolarki okiennej w szpitalu ginekologiczno połoŝniczym przy ul. Jarochowskiego 18 w Poznaniu. Zamawiającym jest Specjalistyczny Zespół Opieki Zdrowotnej Nad Matką i Dzieckiem Samodzielny Publiczny Zakład Opieki Zdrowotnej Poznań, ul. Krysiewicza 7/8. Niniejsza ST jest przewidziana jako podstawowy dokument do postępowania o udzielenie zamówienia publicznego oraz do realizacji robót wymienionych w punkcie Przedmiot i zakres robót podstawowych objętych ST. Zakres robót podstawowych obejmuje : - montaŝ okien z PCV - montaŝ parapetów zewnętrznych i wewnętrznych 1.3. Przedmiot i zakres robót tymczasowych i prac towarzyszących. Zakres robót tymczasowych i przygotowawczych obejmuje : - roboty rozbiórkowe demontaŝ okien, parapetów zewnętrznych i wewnętrznych - wykonanie tymczasowego ogrodzenia do składowania zdemontowanych okien, - wywóz zdemontowanych okien oraz gruzu na wysypisko, - inwentaryzacja powykonawcza 1.4. Informacje o terenie budowy. Terenem budowy jest budynek główny szpitala ginekologiczno-połoŝniczego w Poznaniu, ul. Jarochowskiego 18 oraz obszar wydzielony ogrodzeniem tymczasowym na terenie szpitala Organizacja robót, przekazanie placu budowy. Wykonawca winien wykonywać roboty zgodnie z niniejszą ST i poleceniami inspektora nadzoru. Zamawiający przekaŝe Wykonawcy teren budowy na zasadach i w terminie określonym w umowie o wykonanie robót. W protokole przekazania placu budowy Zamawiający wskaŝe Wykonawcy instalacje budynku, naraŝone na uszkodzenie w trakcie realizacji robót. Wykonawca pracował będzie na obiekcie czynnym i zobowiązany będzie do ścisłego przestrzegania przepisów porządkowych obowiązujących w szpitalu połoŝniczo-ginekologicznym w Poznaniu. Praca odbywać się będzie według harmonogramu uzgodnionego z zamawiającym. Organizacja robót budowlanych musi uwzględniać specyfikę obiektu, nie moŝe kolidować z przeprowadzaniem procedur i zabiegów medycznych Zabezpieczenie interesów osób trzecich. Wykonawca jest odpowiedzialny za przestrzeganie obowiązujących przepisów oraz powinien zapewnić ochronę własności publicznej i prywatnej. Wykonawca winien w sposób szczególny mieć na uwadze wszelkie istniejące w budynku instalacje, które zamawiający wskazał w protokole przekazania budowy. Wykonawca zobowiązany jest do szczegółowego oznaczenia w/w urządzeń, zabezpieczenia przed uszkodzeniem, a takŝe do natychmiastowego 3

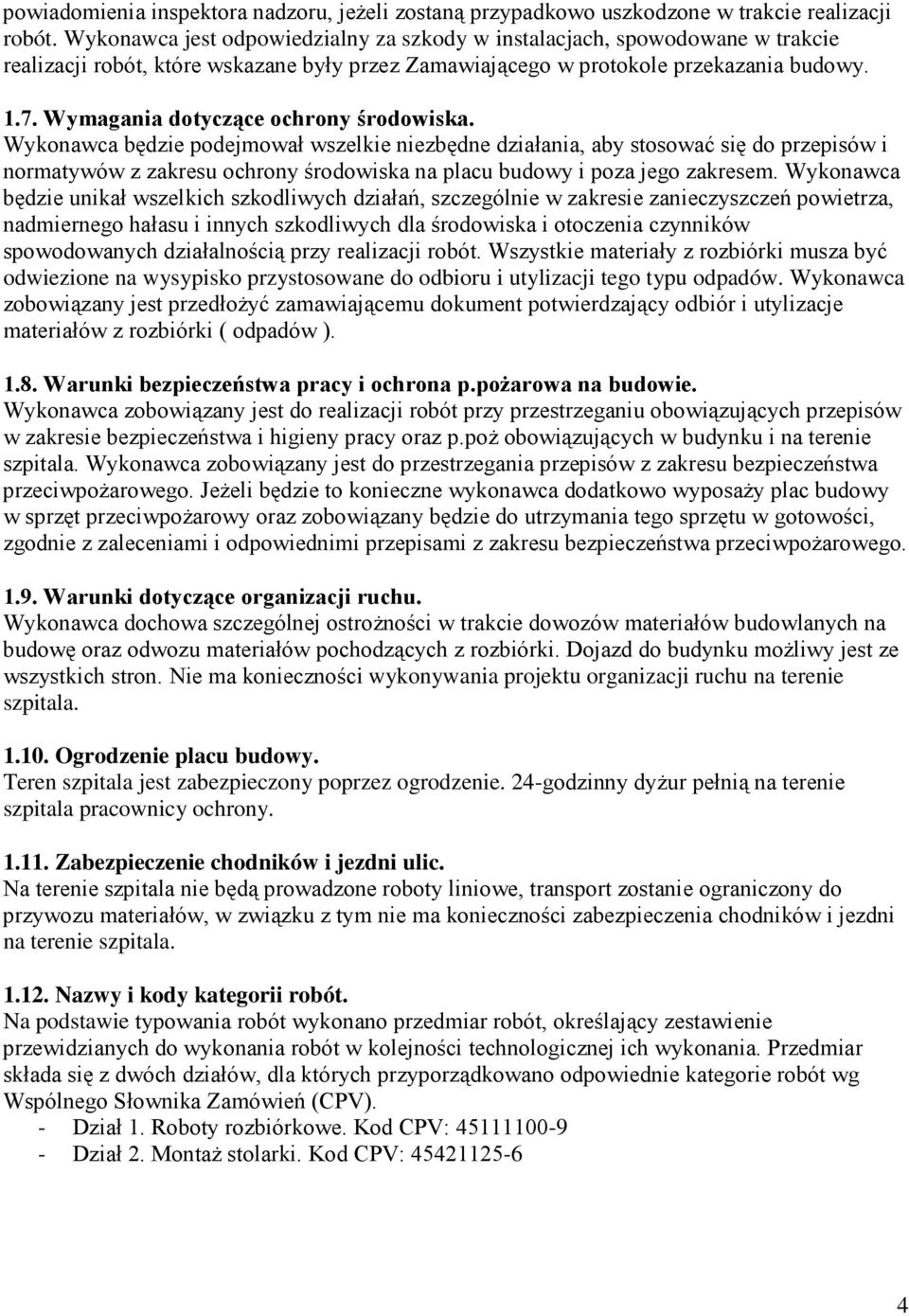

4 powiadomienia inspektora nadzoru, jeŝeli zostaną przypadkowo uszkodzone w trakcie realizacji robót. Wykonawca jest odpowiedzialny za szkody w instalacjach, spowodowane w trakcie realizacji robót, które wskazane były przez Zamawiającego w protokole przekazania budowy Wymagania dotyczące ochrony środowiska. Wykonawca będzie podejmował wszelkie niezbędne działania, aby stosować się do przepisów i normatywów z zakresu ochrony środowiska na placu budowy i poza jego zakresem. Wykonawca będzie unikał wszelkich szkodliwych działań, szczególnie w zakresie zanieczyszczeń powietrza, nadmiernego hałasu i innych szkodliwych dla środowiska i otoczenia czynników spowodowanych działalnością przy realizacji robót. Wszystkie materiały z rozbiórki musza być odwiezione na wysypisko przystosowane do odbioru i utylizacji tego typu odpadów. Wykonawca zobowiązany jest przedłoŝyć zamawiającemu dokument potwierdzający odbiór i utylizacje materiałów z rozbiórki ( odpadów ) Warunki bezpieczeństwa pracy i ochrona p.poŝarowa na budowie. Wykonawca zobowiązany jest do realizacji robót przy przestrzeganiu obowiązujących przepisów w zakresie bezpieczeństwa i higieny pracy oraz p.poŝ obowiązujących w budynku i na terenie szpitala. Wykonawca zobowiązany jest do przestrzegania przepisów z zakresu bezpieczeństwa przeciwpoŝarowego. JeŜeli będzie to konieczne wykonawca dodatkowo wyposaŝy plac budowy w sprzęt przeciwpoŝarowy oraz zobowiązany będzie do utrzymania tego sprzętu w gotowości, zgodnie z zaleceniami i odpowiednimi przepisami z zakresu bezpieczeństwa przeciwpoŝarowego Warunki dotyczące organizacji ruchu. Wykonawca dochowa szczególnej ostroŝności w trakcie dowozów materiałów budowlanych na budowę oraz odwozu materiałów pochodzących z rozbiórki. Dojazd do budynku moŝliwy jest ze wszystkich stron. Nie ma konieczności wykonywania projektu organizacji ruchu na terenie szpitala Ogrodzenie placu budowy. Teren szpitala jest zabezpieczony poprzez ogrodzenie. 24-godzinny dyŝur pełnią na terenie szpitala pracownicy ochrony Zabezpieczenie chodników i jezdni ulic. Na terenie szpitala nie będą prowadzone roboty liniowe, transport zostanie ograniczony do przywozu materiałów, w związku z tym nie ma konieczności zabezpieczenia chodników i jezdni na terenie szpitala Nazwy i kody kategorii robót. Na podstawie typowania robót wykonano przedmiar robót, określający zestawienie przewidzianych do wykonania robót w kolejności technologicznej ich wykonania. Przedmiar składa się z dwóch działów, dla których przyporządkowano odpowiednie kategorie robót wg Wspólnego Słownika Zamówień (CPV). - Dział 1. Roboty rozbiórkowe. Kod CPV: Dział 2. MontaŜ stolarki. Kod CPV:

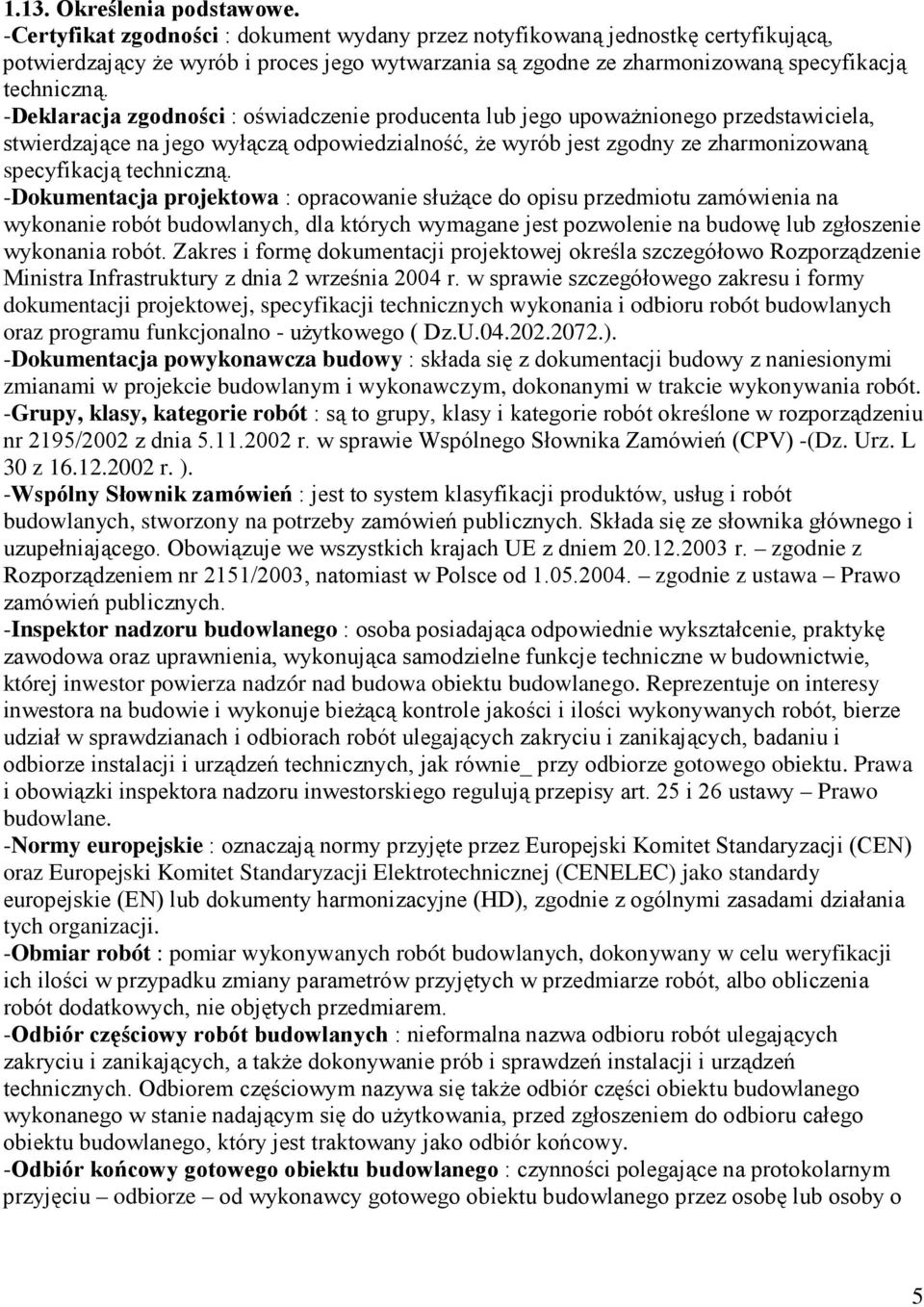

5 1.13. Określenia podstawowe. -Certyfikat zgodności : dokument wydany przez notyfikowaną jednostkę certyfikującą, potwierdzający Ŝe wyrób i proces jego wytwarzania są zgodne ze zharmonizowaną specyfikacją techniczną. -Deklaracja zgodności : oświadczenie producenta lub jego upowaŝnionego przedstawiciela, stwierdzające na jego wyłączą odpowiedzialność, Ŝe wyrób jest zgodny ze zharmonizowaną specyfikacją techniczną. -Dokumentacja projektowa : opracowanie słuŝące do opisu przedmiotu zamówienia na wykonanie robót budowlanych, dla których wymagane jest pozwolenie na budowę lub zgłoszenie wykonania robót. Zakres i formę dokumentacji projektowej określa szczegółowo Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - uŝytkowego ( Dz.U ). -Dokumentacja powykonawcza budowy : składa się z dokumentacji budowy z naniesionymi zmianami w projekcie budowlanym i wykonawczym, dokonanymi w trakcie wykonywania robót. -Grupy, klasy, kategorie robót : są to grupy, klasy i kategorie robót określone w rozporządzeniu nr 2195/2002 z dnia r. w sprawie Wspólnego Słownika Zamówień (CPV) -(Dz. Urz. L 30 z r. ). -Wspólny Słownik zamówień : jest to system klasyfikacji produktów, usług i robót budowlanych, stworzony na potrzeby zamówień publicznych. Składa się ze słownika głównego i uzupełniającego. Obowiązuje we wszystkich krajach UE z dniem r. zgodnie z Rozporządzeniem nr 2151/2003, natomiast w Polsce od zgodnie z ustawa Prawo zamówień publicznych. -Inspektor nadzoru budowlanego : osoba posiadająca odpowiednie wykształcenie, praktykę zawodowa oraz uprawnienia, wykonująca samodzielne funkcje techniczne w budownictwie, której inwestor powierza nadzór nad budowa obiektu budowlanego. Reprezentuje on interesy inwestora na budowie i wykonuje bieŝącą kontrole jakości i ilości wykonywanych robót, bierze udział w sprawdzianach i odbiorach robót ulegających zakryciu i zanikających, badaniu i odbiorze instalacji i urządzeń technicznych, jak równie_ przy odbiorze gotowego obiektu. Prawa i obowiązki inspektora nadzoru inwestorskiego regulują przepisy art. 25 i 26 ustawy Prawo budowlane. -Normy europejskie : oznaczają normy przyjęte przez Europejski Komitet Standaryzacji (CEN) oraz Europejski Komitet Standaryzacji Elektrotechnicznej (CENELEC) jako standardy europejskie (EN) lub dokumenty harmonizacyjne (HD), zgodnie z ogólnymi zasadami działania tych organizacji. -Obmiar robót : pomiar wykonywanych robót budowlanych, dokonywany w celu weryfikacji ich ilości w przypadku zmiany parametrów przyjętych w przedmiarze robót, albo obliczenia robót dodatkowych, nie objętych przedmiarem. -Odbiór częściowy robót budowlanych : nieformalna nazwa odbioru robót ulegających zakryciu i zanikających, a takŝe dokonywanie prób i sprawdzeń instalacji i urządzeń technicznych. Odbiorem częściowym nazywa się takŝe odbiór części obiektu budowlanego wykonanego w stanie nadającym się do uŝytkowania, przed zgłoszeniem do odbioru całego obiektu budowlanego, który jest traktowany jako odbiór końcowy. -Odbiór końcowy gotowego obiektu budowlanego : czynności polegające na protokolarnym przyjęciu odbiorze od wykonawcy gotowego obiektu budowlanego przez osobę lub osoby o 5

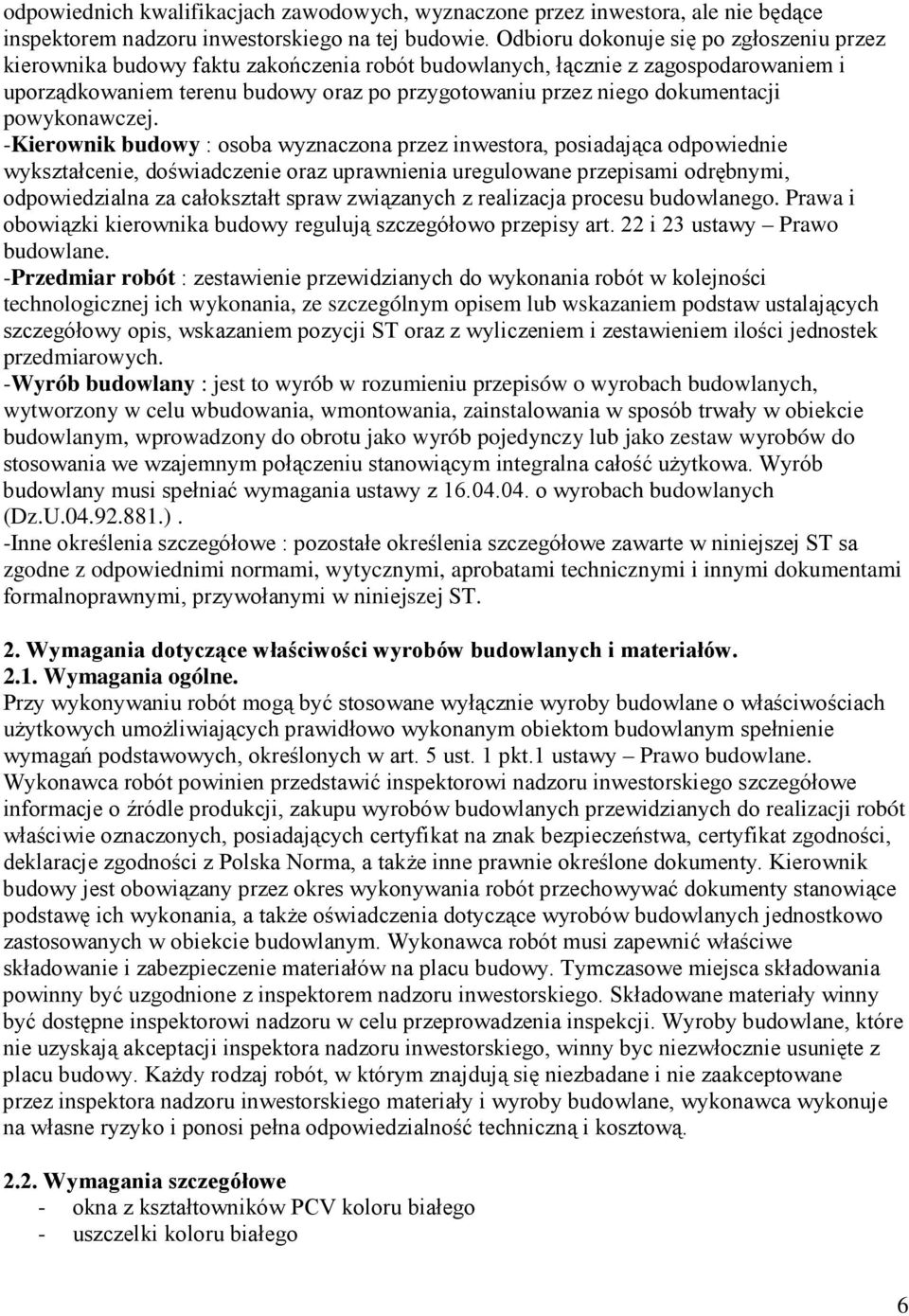

6 odpowiednich kwalifikacjach zawodowych, wyznaczone przez inwestora, ale nie będące inspektorem nadzoru inwestorskiego na tej budowie. Odbioru dokonuje się po zgłoszeniu przez kierownika budowy faktu zakończenia robót budowlanych, łącznie z zagospodarowaniem i uporządkowaniem terenu budowy oraz po przygotowaniu przez niego dokumentacji powykonawczej. -Kierownik budowy : osoba wyznaczona przez inwestora, posiadająca odpowiednie wykształcenie, doświadczenie oraz uprawnienia uregulowane przepisami odrębnymi, odpowiedzialna za całokształt spraw związanych z realizacja procesu budowlanego. Prawa i obowiązki kierownika budowy regulują szczegółowo przepisy art. 22 i 23 ustawy Prawo budowlane. -Przedmiar robót : zestawienie przewidzianych do wykonania robót w kolejności technologicznej ich wykonania, ze szczególnym opisem lub wskazaniem podstaw ustalających szczegółowy opis, wskazaniem pozycji ST oraz z wyliczeniem i zestawieniem ilości jednostek przedmiarowych. -Wyrób budowlany : jest to wyrób w rozumieniu przepisów o wyrobach budowlanych, wytworzony w celu wbudowania, wmontowania, zainstalowania w sposób trwały w obiekcie budowlanym, wprowadzony do obrotu jako wyrób pojedynczy lub jako zestaw wyrobów do stosowania we wzajemnym połączeniu stanowiącym integralna całość uŝytkowa. Wyrób budowlany musi spełniać wymagania ustawy z o wyrobach budowlanych (Dz.U ). -Inne określenia szczegółowe : pozostałe określenia szczegółowe zawarte w niniejszej ST sa zgodne z odpowiednimi normami, wytycznymi, aprobatami technicznymi i innymi dokumentami formalnoprawnymi, przywołanymi w niniejszej ST. 2. Wymagania dotyczące właściwości wyrobów budowlanych i materiałów Wymagania ogólne. Przy wykonywaniu robót mogą być stosowane wyłącznie wyroby budowlane o właściwościach uŝytkowych umoŝliwiających prawidłowo wykonanym obiektom budowlanym spełnienie wymagań podstawowych, określonych w art. 5 ust. 1 pkt.1 ustawy Prawo budowlane. Wykonawca robót powinien przedstawić inspektorowi nadzoru inwestorskiego szczegółowe informacje o źródle produkcji, zakupu wyrobów budowlanych przewidzianych do realizacji robót właściwie oznaczonych, posiadających certyfikat na znak bezpieczeństwa, certyfikat zgodności, deklaracje zgodności z Polska Norma, a takŝe inne prawnie określone dokumenty. Kierownik budowy jest obowiązany przez okres wykonywania robót przechowywać dokumenty stanowiące podstawę ich wykonania, a takŝe oświadczenia dotyczące wyrobów budowlanych jednostkowo zastosowanych w obiekcie budowlanym. Wykonawca robót musi zapewnić właściwe składowanie i zabezpieczenie materiałów na placu budowy. Tymczasowe miejsca składowania powinny być uzgodnione z inspektorem nadzoru inwestorskiego. Składowane materiały winny być dostępne inspektorowi nadzoru w celu przeprowadzenia inspekcji. Wyroby budowlane, które nie uzyskają akceptacji inspektora nadzoru inwestorskiego, winny byc niezwłocznie usunięte z placu budowy. KaŜdy rodzaj robót, w którym znajdują się niezbadane i nie zaakceptowane przez inspektora nadzoru inwestorskiego materiały i wyroby budowlane, wykonawca wykonuje na własne ryzyko i ponosi pełna odpowiedzialność techniczną i kosztową Wymagania szczegółowe - okna z kształtowników PCV koloru białego - uszczelki koloru białego 6

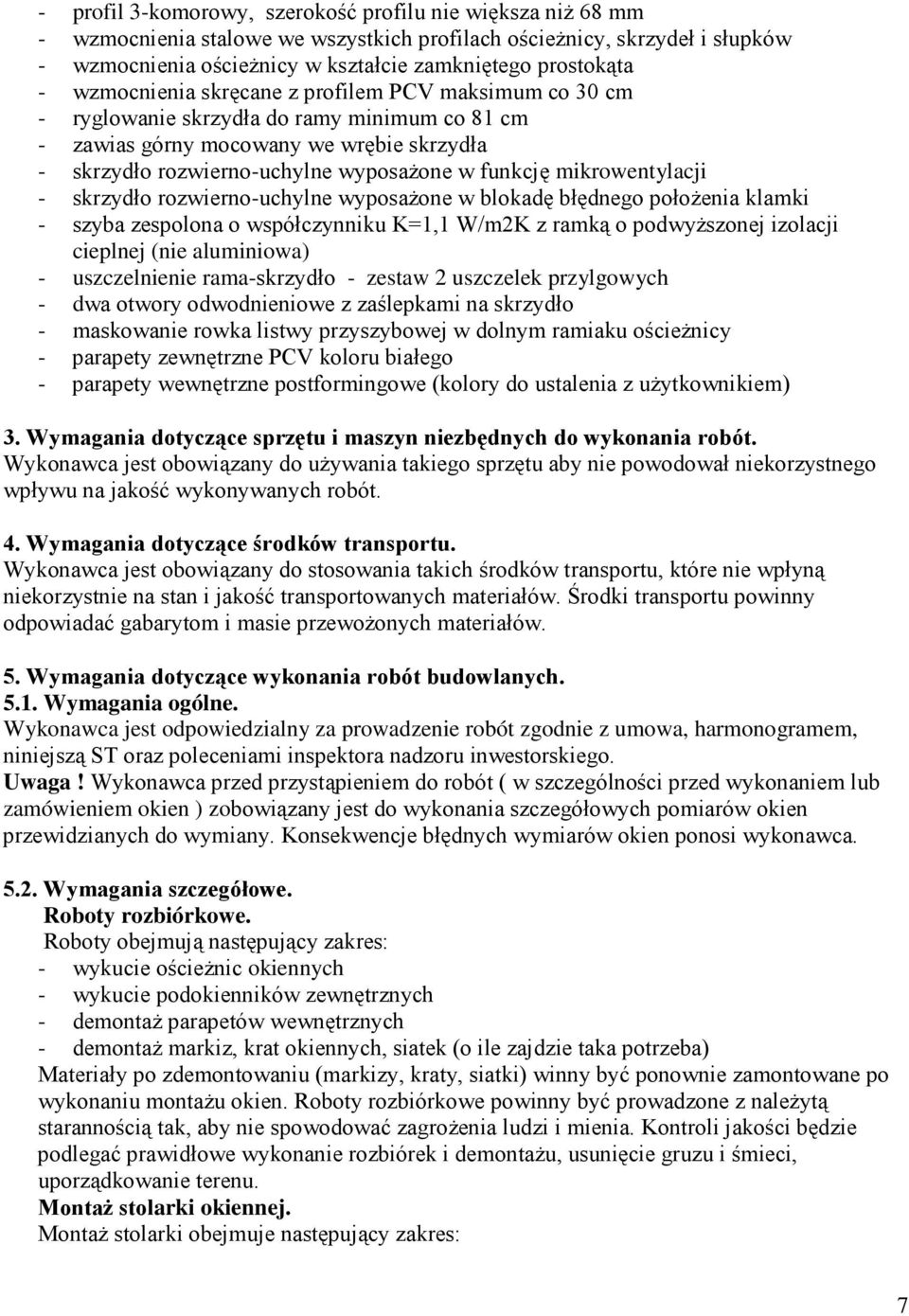

7 - profil 3-komorowy, szerokość profilu nie większa niŝ 68 mm - wzmocnienia stalowe we wszystkich profilach ościeŝnicy, skrzydeł i słupków - wzmocnienia ościeŝnicy w kształcie zamkniętego prostokąta - wzmocnienia skręcane z profilem PCV maksimum co 30 cm - ryglowanie skrzydła do ramy minimum co 81 cm - zawias górny mocowany we wrębie skrzydła - skrzydło rozwierno-uchylne wyposaŝone w funkcję mikrowentylacji - skrzydło rozwierno-uchylne wyposaŝone w blokadę błędnego połoŝenia klamki - szyba zespolona o współczynniku K=1,1 W/m2K z ramką o podwyŝszonej izolacji cieplnej (nie aluminiowa) - uszczelnienie rama-skrzydło - zestaw 2 uszczelek przylgowych - dwa otwory odwodnieniowe z zaślepkami na skrzydło - maskowanie rowka listwy przyszybowej w dolnym ramiaku ościeŝnicy - parapety zewnętrzne PCV koloru białego - parapety wewnętrzne postformingowe (kolory do ustalenia z uŝytkownikiem) 3. Wymagania dotyczące sprzętu i maszyn niezbędnych do wykonania robót. Wykonawca jest obowiązany do uŝywania takiego sprzętu aby nie powodował niekorzystnego wpływu na jakość wykonywanych robót. 4. Wymagania dotyczące środków transportu. Wykonawca jest obowiązany do stosowania takich środków transportu, które nie wpłyną niekorzystnie na stan i jakość transportowanych materiałów. Środki transportu powinny odpowiadać gabarytom i masie przewoŝonych materiałów. 5. Wymagania dotyczące wykonania robót budowlanych Wymagania ogólne. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umowa, harmonogramem, niniejszą ST oraz poleceniami inspektora nadzoru inwestorskiego. Uwaga! Wykonawca przed przystąpieniem do robót ( w szczególności przed wykonaniem lub zamówieniem okien ) zobowiązany jest do wykonania szczegółowych pomiarów okien przewidzianych do wymiany. Konsekwencje błędnych wymiarów okien ponosi wykonawca Wymagania szczegółowe. Roboty rozbiórkowe. Roboty obejmują następujący zakres: - wykucie ościeŝnic okiennych - wykucie podokienników zewnętrznych - demontaŝ parapetów wewnętrznych - demontaŝ markiz, krat okiennych, siatek (o ile zajdzie taka potrzeba) Materiały po zdemontowaniu (markizy, kraty, siatki) winny być ponownie zamontowane po wykonaniu montaŝu okien. Roboty rozbiórkowe powinny być prowadzone z naleŝytą starannością tak, aby nie spowodować zagroŝenia ludzi i mienia. Kontroli jakości będzie podlegać prawidłowe wykonanie rozbiórek i demontaŝu, usunięcie gruzu i śmieci, uporządkowanie terenu. MontaŜ stolarki okiennej. MontaŜ stolarki obejmuje następujący zakres: 7

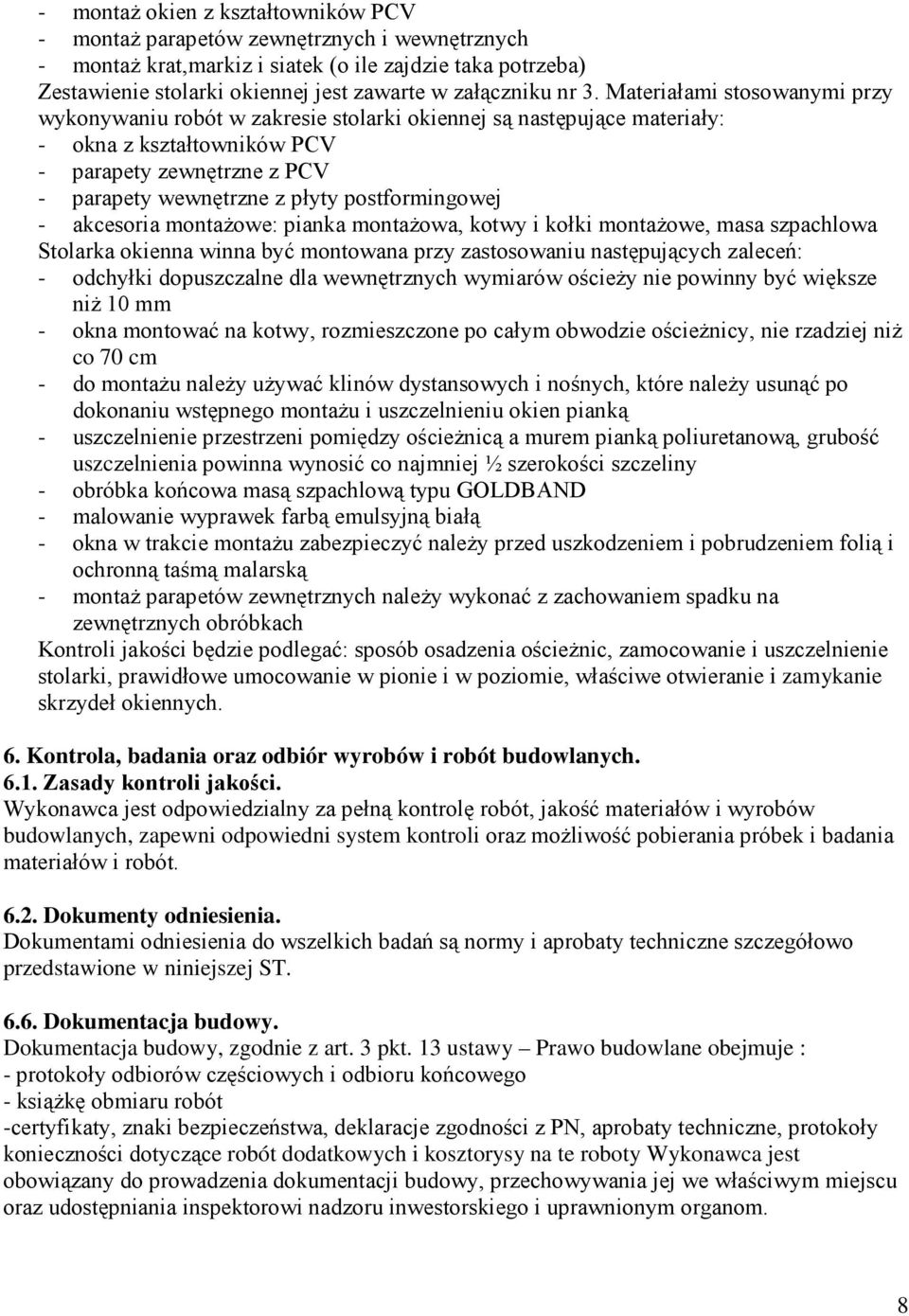

8 - montaŝ okien z kształtowników PCV - montaŝ parapetów zewnętrznych i wewnętrznych - montaŝ krat,markiz i siatek (o ile zajdzie taka potrzeba) Zestawienie stolarki okiennej jest zawarte w załączniku nr 3. Materiałami stosowanymi przy wykonywaniu robót w zakresie stolarki okiennej są następujące materiały: - okna z kształtowników PCV - parapety zewnętrzne z PCV - parapety wewnętrzne z płyty postformingowej - akcesoria montaŝowe: pianka montaŝowa, kotwy i kołki montaŝowe, masa szpachlowa Stolarka okienna winna być montowana przy zastosowaniu następujących zaleceń: - odchyłki dopuszczalne dla wewnętrznych wymiarów ościeŝy nie powinny być większe niŝ 10 mm - okna montować na kotwy, rozmieszczone po całym obwodzie ościeŝnicy, nie rzadziej niŝ co 70 cm - do montaŝu naleŝy uŝywać klinów dystansowych i nośnych, które naleŝy usunąć po dokonaniu wstępnego montaŝu i uszczelnieniu okien pianką - uszczelnienie przestrzeni pomiędzy ościeŝnicą a murem pianką poliuretanową, grubość uszczelnienia powinna wynosić co najmniej ½ szerokości szczeliny - obróbka końcowa masą szpachlową typu GOLDBAND - malowanie wyprawek farbą emulsyjną białą - okna w trakcie montaŝu zabezpieczyć naleŝy przed uszkodzeniem i pobrudzeniem folią i ochronną taśmą malarską - montaŝ parapetów zewnętrznych naleŝy wykonać z zachowaniem spadku na zewnętrznych obróbkach Kontroli jakości będzie podlegać: sposób osadzenia ościeŝnic, zamocowanie i uszczelnienie stolarki, prawidłowe umocowanie w pionie i w poziomie, właściwe otwieranie i zamykanie skrzydeł okiennych. 6. Kontrola, badania oraz odbiór wyrobów i robót budowlanych Zasady kontroli jakości. Wykonawca jest odpowiedzialny za pełną kontrolę robót, jakość materiałów i wyrobów budowlanych, zapewni odpowiedni system kontroli oraz moŝliwość pobierania próbek i badania materiałów i robót Dokumenty odniesienia. Dokumentami odniesienia do wszelkich badań są normy i aprobaty techniczne szczegółowo przedstawione w niniejszej ST Dokumentacja budowy. Dokumentacja budowy, zgodnie z art. 3 pkt. 13 ustawy Prawo budowlane obejmuje : - protokoły odbiorów częściowych i odbioru końcowego - ksiąŝkę obmiaru robót -certyfikaty, znaki bezpieczeństwa, deklaracje zgodności z PN, aprobaty techniczne, protokoły konieczności dotyczące robót dodatkowych i kosztorysy na te roboty Wykonawca jest obowiązany do prowadzenia dokumentacji budowy, przechowywania jej we właściwym miejscu oraz udostępniania inspektorowi nadzoru inwestorskiego i uprawnionym organom. 8

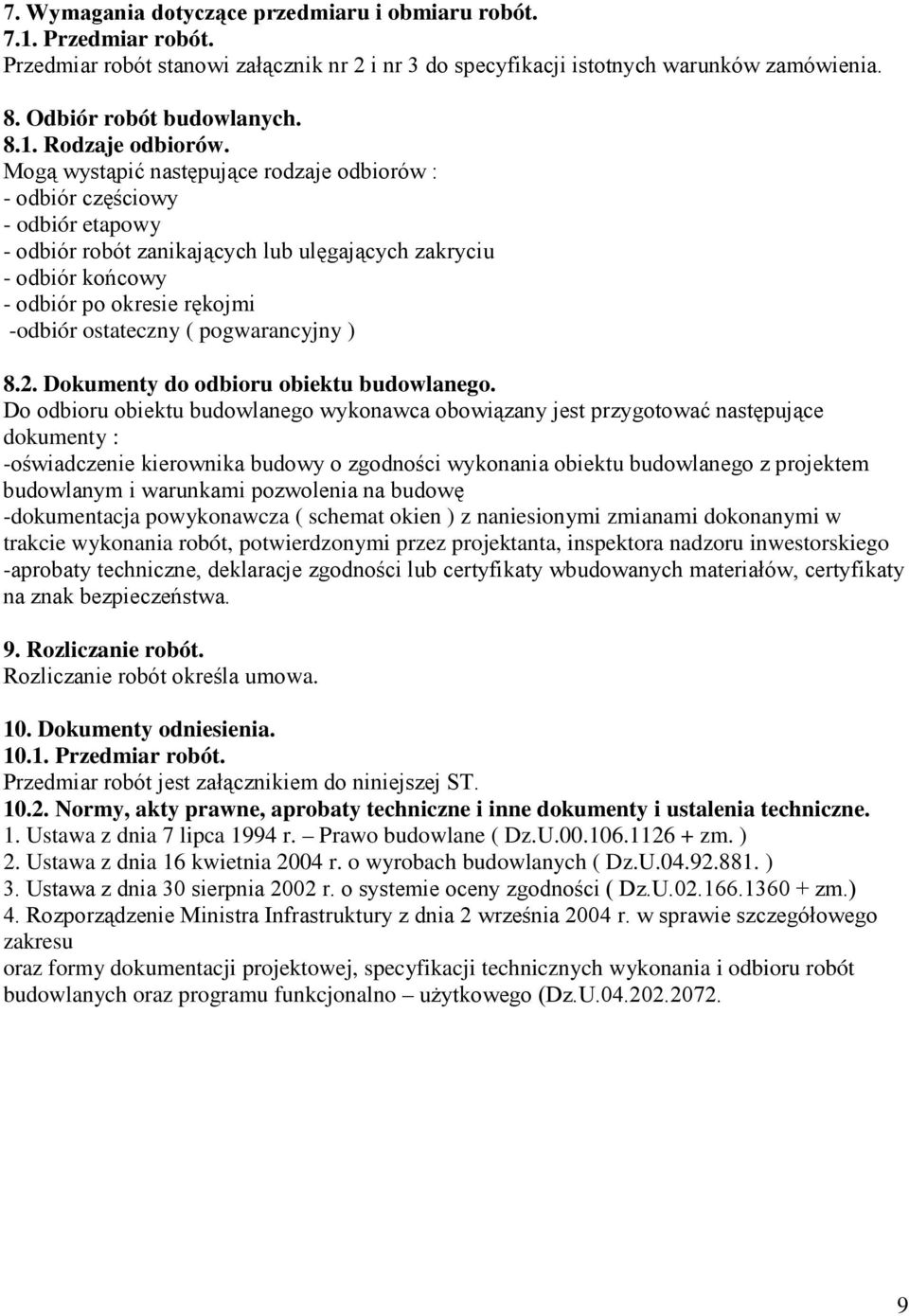

9 7. Wymagania dotyczące przedmiaru i obmiaru robót Przedmiar robót. Przedmiar robót stanowi załącznik nr 2 i nr 3 do specyfikacji istotnych warunków zamówienia. 8. Odbiór robót budowlanych Rodzaje odbiorów. Mogą wystąpić następujące rodzaje odbiorów : - odbiór częściowy - odbiór etapowy - odbiór robót zanikających lub ulęgających zakryciu - odbiór końcowy - odbiór po okresie rękojmi -odbiór ostateczny ( pogwarancyjny ) 8.2. Dokumenty do odbioru obiektu budowlanego. Do odbioru obiektu budowlanego wykonawca obowiązany jest przygotować następujące dokumenty : -oświadczenie kierownika budowy o zgodności wykonania obiektu budowlanego z projektem budowlanym i warunkami pozwolenia na budowę -dokumentacja powykonawcza ( schemat okien ) z naniesionymi zmianami dokonanymi w trakcie wykonania robót, potwierdzonymi przez projektanta, inspektora nadzoru inwestorskiego -aprobaty techniczne, deklaracje zgodności lub certyfikaty wbudowanych materiałów, certyfikaty na znak bezpieczeństwa. 9. Rozliczanie robót. Rozliczanie robót określa umowa. 10. Dokumenty odniesienia Przedmiar robót. Przedmiar robót jest załącznikiem do niniejszej ST Normy, akty prawne, aprobaty techniczne i inne dokumenty i ustalenia techniczne. 1. Ustawa z dnia 7 lipca 1994 r. Prawo budowlane ( Dz.U zm. ) 2. Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych ( Dz.U ) 3. Ustawa z dnia 30 sierpnia 2002 r. o systemie oceny zgodności ( Dz.U zm.) 4. Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu oraz formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno uŝytkowego (Dz.U
